BOXER. Nevýherní hrací pístroj. Uživatelský manuál NVHP - BOXER UŽIVATELSKÝ MANUÁL. KIMEX NOVA s.r.o. Strana: 1 / 7

Transkript

1 KIMEX NOVA s.r.o. Strana: 1 / 7 Nevýherní hrací pístroj BOXER Uživatelský manuál

2 KIMEX NOVA s.r.o. Strana: 2 / 7 Obsah 1. Úvod 3 2. Technické parametry 3 3. Hra, módy 3 4. Programování parametr 4 5. Programování 4 6. Regulace hlasitosti 6 7. Nastavení, prevence, transport 6

3 KIMEX NOVA s.r.o. Strana: 3 / 7 1 ÚVOD: Silový automat BOXER je zaízení urené pro hru v barech, restauracích, diskotékách, slavnostech, zábavných parcích. Automat je zaízením nevýherním.zaízení má možnost výbru ze tí her: pomr síly úderu, rychlosti úderu a možnost automatického turnaje pro nkolik hrá. Automat je projektován a vyrábn z nejlépe dostupných komponent na souasném trhu. Všechny souástky splují podmínky normy pro certifikaci CE. 2 TECHNICKÉ PARAMETRY: Výška: - bez vrchního krytu cm - skrytem cm Šíka: - bez vrchního krytu...70 cm - skrytem...80 cm Hloubka: - bez vrchního krytu...70 cm - skrytem...80 cm Váha Kg Napájení V Max.odbr W Stb.odbr W 3 HRA, MÓDY SILOVÁ HRA Možnost silové hry je aktivována stiskem tlaítka SÍLA(STRENGHT) a rozsvícením textu nad tlaítkem. Každá hra odepisuje 1 kredit. Po vhození mince stiskne hrá tlaítko start. V tom okamžiku sjíždí rameno s boxovacím pytlem. Halogeny na obou stranách osvtlují pole úderu. Po úderu do boxovacího pytle následuje vyhodnocení na displeji. Spustí se zvuková a svtelná prezentace, která záleží na síle úderu. Pekonání rekordu je dodaten signalizováno a na displeji je pipsán bonusový kredit. Nejlepším výsledkem je SÍLA hodnoty 999. RYCHLOSTNÍ HRA Možnost rychlostní hry je aktivována stiskem tlaítka RYCHLOST(SPEED) a rozsvícením textu nad tlaítkem. Každá hra odepisuje 1 kredit. Po vhození mince stiskne hrá tlaítko start. V tom okamžiku sjíždí rameno s boxovacím pytlem. Halogeny na obou stranách osvtlují pole úderu. Po úderu do boxovacího pytle následuje vyhodnocení na displeji. Spustí se zvuková a svtelná prezentace, která záleží na síle úderu. Pekonání rekordu je dodaten signalizováno a na displeji je pipsán bonusový kredit. Nejlepším výsledkem je RYCHLOST hodnoty 0. TURNAJ Aby mohla zaít hra turnaj je nutné stisknout zárove tlaítka SÍLA a RYCHLOST. Automat BOXER nás informuje o zpsobu další hry zmáknutím tlaítka START. Každý hrá který vhodí uritý penžní obnos je automatem uvítán. Turnaj mže hrát 2-9

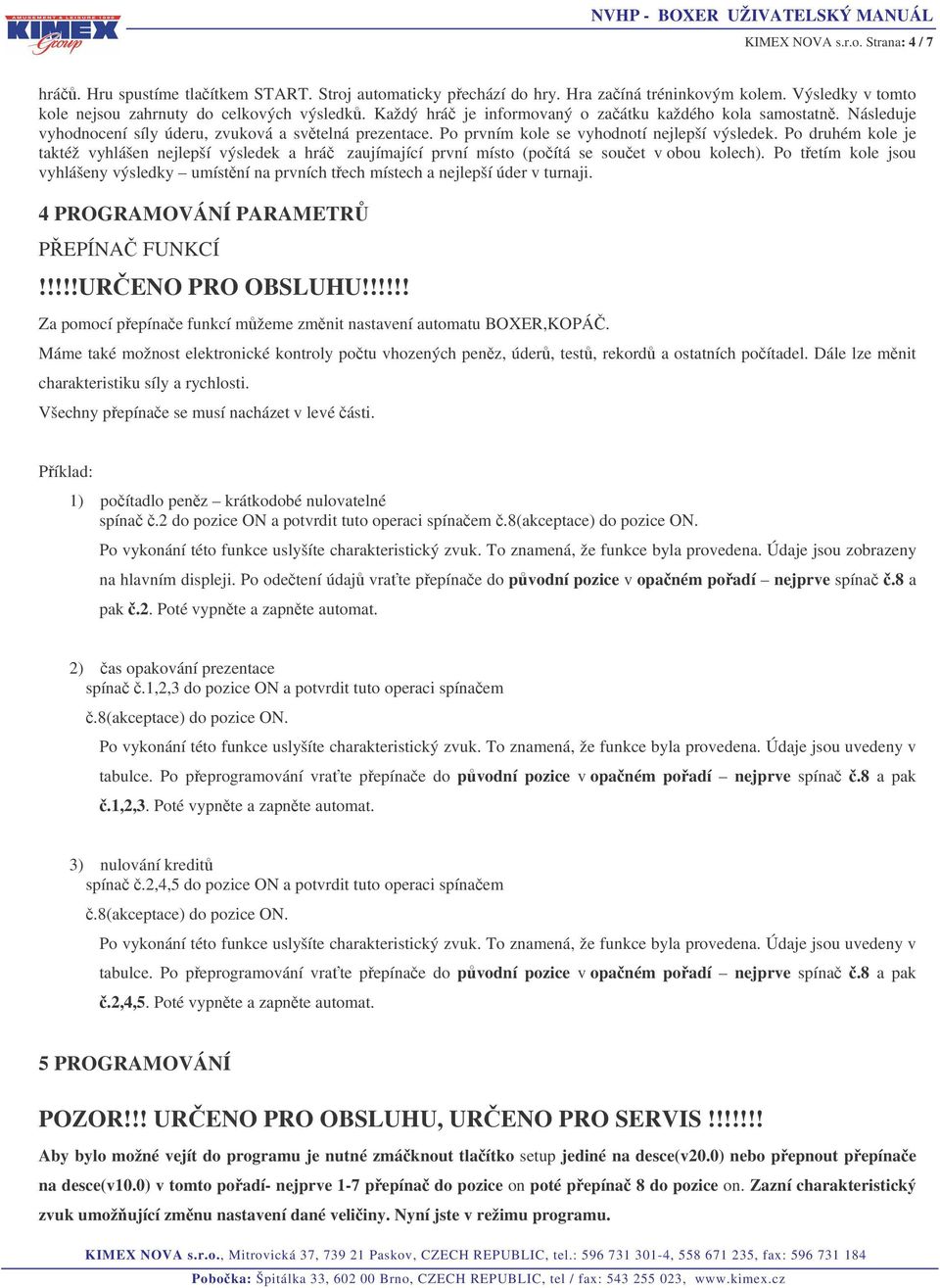

4 KIMEX NOVA s.r.o. Strana: 4 / 7 hrá. Hru spustíme tlaítkem START. Stroj automaticky pechází do hry. Hra zaíná tréninkovým kolem. Výsledky v tomto kole nejsou zahrnuty do celkových výsledk. Každý hrá je informovaný o zaátku každého kola samostatn. Následuje vyhodnocení síly úderu, zvuková a svtelná prezentace. Po prvním kole se vyhodnotí nejlepší výsledek. Po druhém kole je taktéž vyhlášen nejlepší výsledek a hrá zaujímající první místo (poítá se souet v obou kolech). Po tetím kole jsou vyhlášeny výsledky umístní na prvních tech místech a nejlepší úder v turnaji. 4 PROGRAMOVÁNÍ PARAMETR PEPÍNA FUNKCÍ!!!!!URENO PRO OBSLUHU!!!!!! Za pomocí pepínae funkcí mžeme zmnit nastavení automatu BOXER,KOPÁ. Máme také možnost elektronické kontroly potu vhozených penz, úder, test, rekord a ostatních poítadel. Dále lze mnit charakteristiku síly a rychlosti. Všechny pepínae se musí nacházet v levé ásti. Píklad: 1) poítadlo penz krátkodobé nulovatelné spína.2 do pozice ON a potvrdit tuto operaci spínaem.8(akceptace) do pozice ON. Po vykonání této funkce uslyšíte charakteristický zvuk. To znamená, že funkce byla provedena. Údaje jsou zobrazeny na hlavním displeji. Po odetení údaj vra te pepínae do pvodní pozice v opaném poadí nejprve spína.8 a pak.2. Poté vypnte a zapnte automat. 2) as opakování prezentace spína.1,2,3 do pozice ON a potvrdit tuto operaci spínaem.8(akceptace) do pozice ON. Po vykonání této funkce uslyšíte charakteristický zvuk. To znamená, že funkce byla provedena. Údaje jsou uvedeny v tabulce. Po peprogramování vra te pepínae do pvodní pozice v opaném poadí nejprve spína.8 a pak.1,2,3. Poté vypnte a zapnte automat. 3) nulování kredit spína.2,4,5 do pozice ON a potvrdit tuto operaci spínaem.8(akceptace) do pozice ON. Po vykonání této funkce uslyšíte charakteristický zvuk. To znamená, že funkce byla provedena. Údaje jsou uvedeny v tabulce. Po peprogramování vra te pepínae do pvodní pozice v opaném poadí nejprve spína.8 a pak.2,4,5. Poté vypnte a zapnte automat. 5 PROGRAMOVÁNÍ POZOR!!! URENO PRO OBSLUHU, URENO PRO SERVIS!!!!!!! Aby bylo možné vejít do programu je nutné zmáknout tlaítko setup jediné na desce(v20.0) nebo pepnout pepínae na desce(v10.0) v tomto poadí- nejprve 1-7 pepína do pozice on poté pepína 8 do pozice on. Zazní charakteristický zvuk umožující zmnu nastavení dané veliiny. Nyní jste v režimu programu.

5 KIMEX NOVA s.r.o. Strana: 5 / 7 Zmna ísla programu se aktivuje zmáknutím tlaítka SÍLA-RYCHLOST a zmna veliiny se provádí tlaítkem START. Zobrazení veliin: - display kredit: íslo programu - display rekordu: hodnota parametru ísla programu na displeji: 00 odchod z programu *01 - standartní nastavení 02 - poítadlo penz od poátku stroje dlouhodobé nenulovatelné 03 - poítadlo penz krátkodobé nulovatelné 04 - nulování poítadla penz krátkodobého 05 - poítadlo pekonaných rekord 06 - nulování poítadla pekonaných rekord 07 - nulování rekord 08 - nulování kredit 09 - volná hra 10 - as opakování prezentace (5-45min) **11 - zmna kredit (kanál 1) **12 - zmna kredit (kanál 2) **13 - zmna kredit (kanál 3) 14 - poítadlo(kanál 1) 15 - poítadlo(kanál 2) 16 - poítadlo(kanál 3) 17 - poet kredit/1hrá v turnaji 18 - charakteristika síla (0-240) 19 charakteristika rychlost (0-240) 21 - on-off vydava tiket 22 - x - hodnota prahové hranice 23 - y - za kolik bod další tiket 24 - poet vydaných tiketu 25 - heslo * standardní nastavení - as prezentace 15 minut, kredity: kanál 1-1, kanál 2-2, kanál 3-4 poítadla: kanál 1-1 na poítadlo, kanál 2-2 na poítadlo, kanál 3-4 na poítadlo, síla 120, rychlost 120. **zmna kredit Hodnota na displeji 0 Poet kredit 0,1 0,2 0,25 0,34 0,5 0, Poet kredit 1/10 1/5 1/4 1/3 1/2 3/

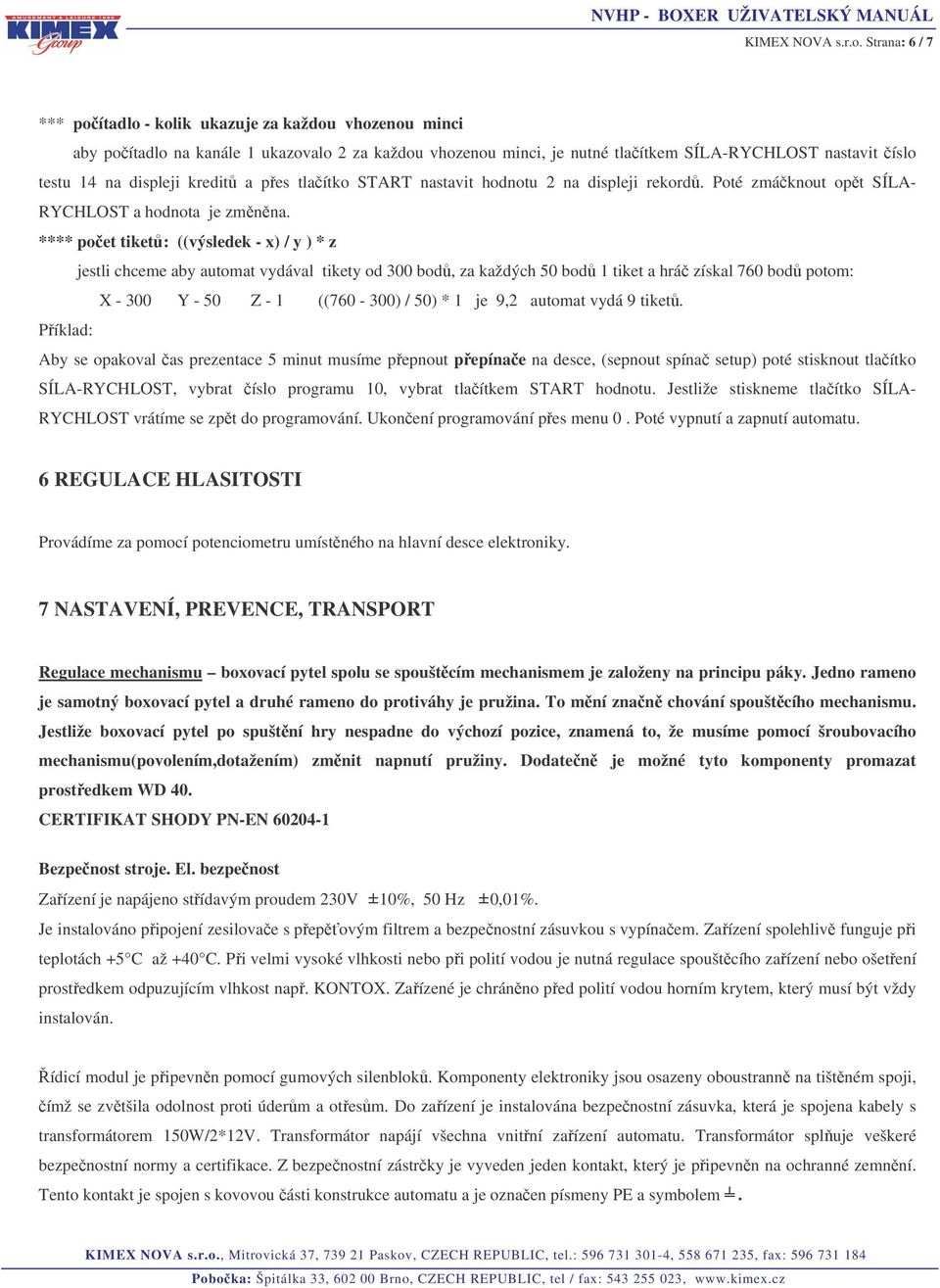

6 KIMEX NOVA s.r.o. Strana: 6 / 7 *** poítadlo - kolik ukazuje za každou vhozenou minci aby poítadlo na kanále 1 ukazovalo 2 za každou vhozenou minci, je nutné tlaítkem SÍLA-RYCHLOST nastavit íslo testu 14 na displeji kredit a pes tlaítko START nastavit hodnotu 2 na displeji rekord. Poté zmáknout opt SÍLA- RYCHLOST a hodnota je zmnna. **** poet tiket: ((výsledek - x) / y ) * z jestli chceme aby automat vydával tikety od 300 bod, za každých 50 bod 1 tiket a hrá získal 760 bod potom: X Y - 50 Z - 1 (( ) / 50) * 1 je 9,2 automat vydá 9 tiket. Píklad: Aby se opakoval as prezentace 5 minut musíme pepnout pepínae na desce, (sepnout spína setup) poté stisknout tlaítko SÍLA-RYCHLOST, vybrat íslo programu 10, vybrat tlaítkem START hodnotu. Jestliže stiskneme tlaítko SÍLA- RYCHLOST vrátíme se zpt do programování. Ukonení programování pes menu 0. Poté vypnutí a zapnutí automatu. 6 REGULACE HLASITOSTI Provádíme za pomocí potenciometru umístného na hlavní desce elektroniky. 7 NASTAVENÍ, PREVENCE, TRANSPORT Regulace mechanismu boxovací pytel spolu se spouštcím mechanismem je založeny na principu páky. Jedno rameno je samotný boxovací pytel a druhé rameno do protiváhy je pružina. To mní znan chování spouštcího mechanismu. Jestliže boxovací pytel po spuštní hry nespadne do výchozí pozice, znamená to, že musíme pomocí šroubovacího mechanismu(povolením,dotažením) zmnit napnutí pružiny. Dodaten je možné tyto komponenty promazat prostedkem WD 40. CERTIFIKAT SHODY PN-EN Bezpenost stroje. El. bezpenost Zaízení je napájeno stídavým proudem 230V 10%, 50 Hz 0,01%. Je instalováno pipojení zesilovae s pep ovým filtrem a bezpenostní zásuvkou s vypínaem. Zaízení spolehliv funguje pi teplotách +5 C až +40 C. Pi velmi vysoké vlhkosti nebo pi polití vodou je nutná regulace spouštcího zaízení nebo ošetení prostedkem odpuzujícím vlhkost nap. KONTOX. Zaízené je chránno ped polití vodou horním krytem, který musí být vždy instalován. ídicí modul je pipevnn pomocí gumových silenblok. Komponenty elektroniky jsou osazeny oboustrann na tištném spoji, ímž se zvtšila odolnost proti úderm a otesm. Do zaízení je instalována bezpenostní zásuvka, která je spojena kabely s transformátorem 150W/2*12V. Transformátor napájí všechna vnitní zaízení automatu. Transformátor spluje veškeré bezpenostní normy a certifikace. Z bezpenostní zástrky je vyveden jeden kontakt, který je pipevnn na ochranné zemnní. Tento kontakt je spojen s kovovou ásti konstrukce automatu a je oznaen písmeny PE a symbolem

7 KIMEX NOVA s.r.o. Strana: 7 / 7 Zaízení vypínající napájení od zdroje je bezpenostní zásuvka s vypínaem. Je instalována ochrana proti prrazu el.energií na principu vnjšího uzemnní. Pístup do vnitních prostor automatu má pouze osoba proškolená a technicky znalá. Všechny konektory jsou chránny ped nebezpeným dotykem. Veškeré napájení z transformátoru do dalších komponent automatu je provedeno bezpeným naptím. Na ídicí desce jsou 4 typy pojistek: - 3,15F...napájení z transformátoru - 6,3T...napájení halogen - 10T...napájení elektromagnetu - 3,15F...napájení ídicí elektroniky Transformátor má atest bezpenosti. Je instalovaný pep ový filtr. Obvod napájení elektromagnetu: - proudová zatížitelnost 10A Obvod napájení halogen: Obvod napájení žárovek: - proudová zatížitelnost 5A - prmr kabelu 1mm 2 - prmr kabelu 1mm 2 - proudová zatížitelnost 100mA - prmr kabelu 1mm 2 ídicí elektronika a osvtlení jsou spojeny systémem kabeláží s unikátním systémem koncovek, které zaruují nezamnitelnost zapojení zaízení, ímž je vylouena chyba zapojení.vedení do elektromagnetu a do halogen jsou vedeny v kabelových žlabech. Kabely do snímae a tlaítka START jsou oddleny od napájecích kabel. Ochranný vodi je všude oznaen zelenožlutou barvou.
