01 číslo paré: SEMILY - STAVEBNÍ ÚPRAVY MĚSTSKÉHO KINA JITŘENKA ARCHITEKTONICKÁ STUDIE - VARIANTA 2

Transkript

1 ROSA - ARCHITEKT Krakonošovo náměstí 71, Trutnov, tel: , rosa@rosa-architekt.cz, číslo zakázky: IČ: investor: revize: číslo paré: MĚSTO SEMILY, Husova 82, Semily ARCHITEKTONICKÁ STUDIE - VARIANTA 2 dat

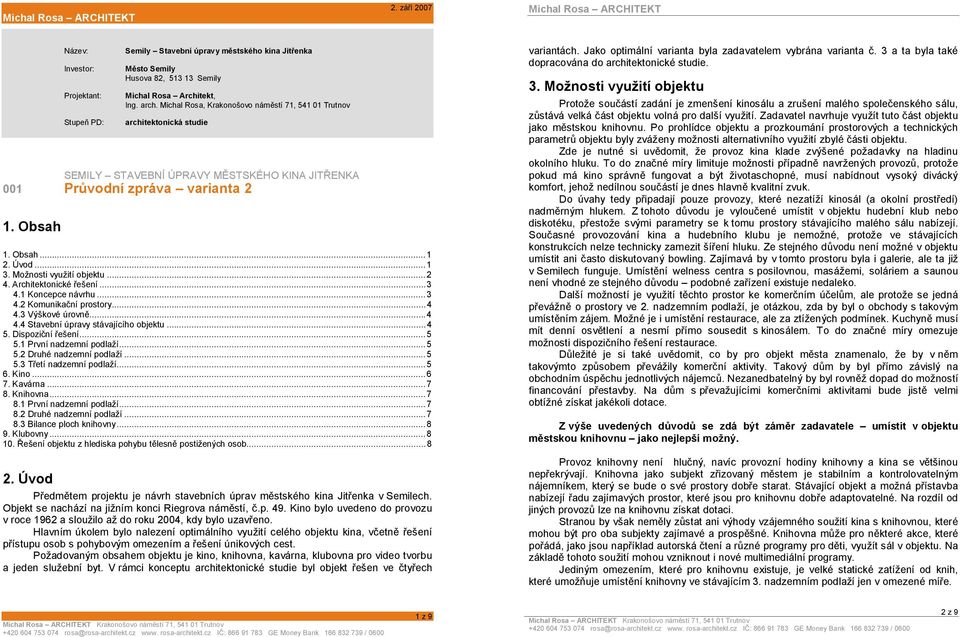

2 Michal Rosa ARCHITEKT 2. září 2007 Michal Rosa ARCHITEKT Název: Investor: Projektant: Stupeň PD: Semily Stavební úpravy městského kina Jitřenka M ěsto Semily Husova 82, Semily Michal Rosa Architekt, Ing. arch. Michal Rosa, Krakonošovo náměstí 71, Trutnov architektonická studie SEMILY STAVEBNÍ ÚPRAVY 001 Průvodní zpráva varianta 2 1. Obsah 1. Obsah Úvod Možnosti využití objektu Architektonické řešení Koncepce návrhu Komunikační prostory Výškové úrovně Stavební úpravy stávajícího objektu Dispoziční řešení První nadzemní podlaží Druhé nadzemní podlaží Třetí nadzemní podlaží Kino Kavárna Knihovna První nadzemní podlaží Druhé nadzemní podlaží Bilance ploch knihovny Klubovny Řešení objektu z hlediska pohybu tělesně postižených osob Úvod Předmětem projektu je návrh stavebních úprav městského kina Jitřenka v Semilech. Objekt se nachází na jižním konci Riegrova náměstí, č.p. 49. Kino bylo uvedeno do provozu v roce 1962 a sloužilo až do roku 2004, kdy bylo uzavřeno. Hlavním úkolem bylo nalezení optimálního využití celého objektu kina, včetně řešení přístupu osob s pohybovým omezením a řešení únikových cest. Požadovaným obsahem objektu je kino, knihovna, kavárna, klubovna pro video tvorbu a jeden služební byt. V rámci konceptu architektonické studie byl objekt řešen ve čtyřech variantách. Jako optimální varianta byla zadavatelem vybrána varianta č. 3 a ta byla také dopracována do architektonické studie. 3. Možnosti využití objektu Protože součástí zadání je zmenšení kinosálu a zrušení malého společenského sálu, zůstává velká část objektu volná pro další využití. Zadavatel navrhuje využít tuto část objektu jako městskou knihovnu. Po prohlídce objektu a prozkoumání prostorových a technických parametrů objektu byly zváženy možnosti alternativního využití zbylé části objektu. Zde je nutné si uvědomit, že provoz kina klade zvýšené požadavky na hladinu okolního hluku. To do značné míry limituje možnosti případně navržených provozů, protože pokud má kino správně fungovat a být životaschopné, musí nabídnout vysoký divácký komfort, jehož nedílnou součástí je dnes hlavně kvalitní zvuk. Do úvahy tedy připadají pouze provozy, které nezatíží kinosál (a okolní prostředí) nadměrným hlukem. Z tohoto důvodu je vyloučené umístit v objektu hudební klub nebo diskotéku, přestože svými parametry se k tomu prostory stávajícího malého sálu nabízejí. Současné provozování kina a hudebního klubu je nemožné, protože ve stávajících konstrukcích nelze technicky zamezit šíření hluku. Ze stejného důvodu není možné v objektu umístit ani často diskutovaný bowling. Zajímavá by v tomto prostoru byla i galerie, ale ta již v Semilech funguje. Umístění welness centra s posilovnou, masážemi, soláriem a saunou není vhodné ze stejného důvodu podobné zařízení existuje nedaleko. Další možností je využití těchto prostor ke komerčním účelům, ale protože se jedná převážně o prostory ve 2. nadzemním podlaží, je otázkou, zda by byl o obchody s takovým umístěním zájem. Možné je i umístění restaurace, ale za ztížených podmínek. Kuchyně musí mít denní osvětlení a nesmí přímo sousedit s kinosálem. To do značné míry omezuje možnosti dispozičního řešení restaurace. Důležité je si také uvědomit, co by pro objekt města znamenalo, že by v něm takovýmto způsobem převážily komerční aktivity. Takový dům by byl přímo závislý na obchodním úspěchu jednotlivých nájemců. Nezanedbatelný by byl rovněž dopad do možností financování přestavby. Na dům s převažujícími komerčními aktivitami bude jistě velmi obtížné získat jakékoli dotace. Z výše uvedených důvodů se zdá být záměr zadavatele umístit v objektu městskou knihovnu jako nejlepší možný. Provoz knihovny není hlučný, navíc provozní hodiny knihovny a kina se většinou nepřekrývají. Knihovna jako subjekt zřizovaný městem je stabilním a kontrolovatelným nájemníkem, který se bude o své prostory dobře starat. Stávající objekt a možná přístavba nabízejí řadu zajímavých prostor, které jsou pro knihovnu dobře adaptovatelné. Na rozdíl od jiných provozů lze na knihovnu získat dotaci. Stranou by však neměly zůstat ani výhody vzájemného soužití kina s knihovnou, které mohou být pro oba subjekty zajímavé a prospěšné. Knihovna může pro některé akce, které pořádá, jako jsou například autorská čtení a různé programy pro děti, využít sál v objektu. Na základě tohoto soužití mohou vzniknout i nové multimediální programy. Jediným omezením, které pro knihovnu existuje, je velké statické zatížení od knih, které umožňuje umístění knihovny ve stávajícím 3. nadzemním podlaží jen v omezené míře. Michal Rosa ARCHITEKT Krakonošovo náměstí 71, Trutnov rosa@rosa-architekt.cz www. rosa-architekt.cz IČ: GE Money Bank / z 9 Michal Rosa ARCHITEKT Krakonošovo náměstí 71, Trutnov rosa@rosa-architekt.cz www. rosa-architekt.cz IČ: GE Money Bank / z 9

3 Michal Rosa ARCHITEKT Michal Rosa ARCHITEKT 4. Architektonické řešení 4.1 Koncepce návrhu Výsledné řešení objektu vychází z varianty č.3 koncepční studie, která byla ještě upravena na základě připomínek a požadavků, které zazněly na veřejném projednání 22. a na zastupitelstvu města 24. května Úpravy zásadního charakteru jsou následující: S ohledem na okolní zástavbu je přístavba na místě stávající plynové kotelny snížena na dvě nadzemní podlaží. Zrušená plocha třetího podlaží knihovny je kompenzována na úkor původně navrženého komerčního prostoru. Je dořešen provoz kina (propojení do sálu) a připojením kanceláře kina ke kabině promítače je dosaženo plné autonomie provozní části kina. Na základě jednání se sousedy (Clintop s.r.o. Semily, č.p. 394 a Navrátilovi, č.p. 48) byla přístavba redukována na jedno celé nadzemní podlaží a 1/3 druhého nadzemního podlaží. 4.2 Komunikační prostory Jako hlavní komunikační prostor celého objektu je využit prostor stávajícího schodiště, které jako jediné v objektu spojuje všechna tři patra. Toto schodiště je umístěno v průčelí, což je výhodné pro jeho užití jako požární únikové cesty a zároveň to umožní prosvětlení komunikačních prostor. Aby bylo možné navázat komunikace na schodiště v 1. nadzemním podlaží, je nezbytné otočit o 180 nástupní rameno. Ke komunikačnímu prostoru je připojen evakuační výtah, který propojí všechna podlaží. Tak vniká prostorná a prosluněná vstupní hala, která může v budoucnu sloužit i jako pasáž, pokud se podaří zpřístupnit sousední nádvoří. Další komunikace se nacházejí uvnitř jednotlivých provozních celků a slouží vždy výhradně jednomu z nich. Úpravou dispozice knihovny a redukcí přístavby bylo umožněno využití stávajícího schodiště na balkón kina jako vnitřního schodiště knihovny. V kavárně je navrženo nové interiérové schodiště do prostoru knihovny, kde je navržen víceúčelový prostor čítárny. Další nové schodiště je navrženo do prostoru kanceláře kina a kabiny promítače a do technického zázemí objektu (strojovna vzduchotechniky a plynová kotelna). V objektu jsou navrženy dva nové výtahy. Jeden je napojen na hlavní komunikaci domu o propojuje všechna podlaží, druhý je navržený mezi 1. a 2. nadzemním podlažím knihovny a bude mít charakter provozního výtahu. 4.3 Výškové úrovně Stávající objekt má druhé nadzemní podlaží rozdělené do dvou úrovní +4,150 v hlavní části (dnes malý společenský sál) a + 3,250 v připojené části (dnes toalety). Navržené řešení navazuje přístavbou na sníženou úroveň. Běžně přístupnou částí knihovny pro dospělé, která je řešena na nižší úrovni tedy zůstává část vestavěná do původního sálu a oddělení odborné literatury. Zde však okolní vazby jednoúrovňové řešení neumožňují. Řešení pohybu osob se zhoršenou pohyblivostí je řešeno v samostatném odstavci této zprávy. 4.4 Stavební úpravy stávajícího objektu Pro vytvoření hlavního komunikačního prostory v 1. nadzemním podlaží je třeba upravit stávající schodiště v průčelí budovy. Úprava spočívá v odstranění dvou ramen tříramenného schodiště z 1.np do 2.np a v jejich narovnání. Rovněž je navrženo odstranění stávajícího dvouramenného schodiště ve tvaru písmene L. Uvnitř dispozice vniká plošně poměrně zajímavý prostor bez oken. Aby byl tento prostor využitelný, je navrženo horní osvětlení. Toho je dosaženo odstraněním stávající střechy, vytvořením nové ploché střechy a navržením střešního světlíku. Tento zásah přinese navíc možnost přisvětlit plochu knihovny nad stávajícím foyer. Tato úprava je dobře patrná z řezu A. Pro nově navržené interiérové schodiště mezi kavárnou bude třeba zajistit průraz stávajícím stropem. Otvor pro schodiště je navržen tak, aby přiváděl světlo do kavárny. Michal Rosa ARCHITEKT Krakonošovo náměstí 71, Trutnov rosa@rosa-architekt.cz www. rosa-architekt.cz IČ: GE Money Bank / z 9 Michal Rosa ARCHITEKT Krakonošovo náměstí 71, Trutnov rosa@rosa-architekt.cz www. rosa-architekt.cz IČ: GE Money Bank / z 9

4 Michal Rosa ARCHITEKT Michal Rosa ARCHITEKT 5. Dispoziční řešení 5.1 První nadzemní podlaží V průčelí prvního nadzemního podlaží se nachází kavárna. Vchod do ní je ze vstupní haly, stejně jako vstup do foyer kina, nebo je možné v letních měsících vcházet přímo z chodníku. Na foyer kina navazuje šatna diváků, prodej vstupenek, občerstvení a vstup do sálu. Na vstupní halu navazuje i regionální oddělení knihovny a technicko administrativní část knihovny. Větší část knihovny se již nachází v nové přístavbě objektu. 5.2 Druhé nadzemní podlaží V průčelí druhého nadzemního podlaží je umístěna čítárna, která je přístupná po interiérovém schodišti i z 1. nadzemního podlaží kavárny. Čítárna by měla sloužit jako víceúčelový prostor i pro školení, přednášky a klubová představení kina. Zbylou část 2. nadzemního podlaží zabírá knihovna (s výjimkou kinosálu, který je dvoupodlažní). Na úrovni druhého nadzemního podlaží se nachází i kabina promítače se zázemím. 5.3 Třetí nadzemní podlaží Ve třetím nadzemním podlaží stávající části objektu jsou umístěny klubovny a knihovna pro děti a mládež. Přístavba je pouze dvoupodlažní. 6. Kino Do foyer kina se vchází z centrálního komunikačního prostoru. Vstup je možný i přes kavárnu. Na foyer navazuje šatna diváků, prodej vstupenek, občerstvení a vstup do sálu. Jsou zde i společné toalety pro kino a kavárnu. Občerstvení návštěvníků kina zajišťuje kavárna, která je propojena s foyer kina. Z provozních důvodů je počet vstupů do sálu redukován na jeden, aby na kontrolu vstupenek stačil jeden člověk. Sál je navržen pro 115 diváků + 2 imobilní. Sál má otočenou dispozici, takže vsup do sálu je na straně plátna. Aby divák nebyl rušen opozdilci, je po straně navržena chodba, která skryje příchozí a rušení omezí na minimum. Toto uspořádání sálu usnadní zřízení únikové cesty do Špidlenovy ulice a umožní lepší využití ušetřených částí sálu. Důležité je i to, že v případě různých provozovatelů kavárny a kina bude takto možný oddělený provozní vstup. Provozní vstup využívá stávajících únikových dveří do Špidlenovy ulice. Odtud je možný vstup do sálu (i únikový východ) nebo do technického podlaží, které je částečně zapuštěné pod terén. V technickém podlaží se nachází plynová kotelna společná pro celý objekt a strojovna vzduchotechniky pro sál kina. Kabina promítače je umístěna u fasády z ulice Špidlenova ve 2. nadzemním podlaží a je přístupná po samostatném schodišti. Ke kabině je připojena i malá kancelář pro administrativu kina a toaleta. Tím je dosaženo plné autonomie provozní části kina, takže k využívání společných prostor s kavárnou dochází pouze v době promítání. Michal Rosa ARCHITEKT Krakonošovo náměstí 71, Trutnov rosa@rosa-architekt.cz www. rosa-architekt.cz IČ: GE Money Bank / z 9 Michal Rosa ARCHITEKT Krakonošovo náměstí 71, Trutnov rosa@rosa-architekt.cz www. rosa-architekt.cz IČ: GE Money Bank / z 9

5 Michal Rosa ARCHITEKT Michal Rosa ARCHITEKT 7. Kavárna Kavárna v 1. nadzemním podlaží má výhled do Riegrova náměstí a je ještě přisvětlena atriem kolem interiérového schodiště. Prosklená stěna do exteriéru je ustoupena ze stávající sloupy a zevnitř kavárny bude působit celistvým dojmem. Je navrženo bezrastrové zasklení. Na kavárnu volně navazuje foyer kina a společné toalety, které jsou vestavěné v místě původního sálu. Zde je umístěno i zázemí kavárny (sklad, šatna a toaleta personálu) a strojovna vzduchotechniky pro kavárnu. Rozdělení strojoven je navrženo z provozních a technologických důvodů, ale bude znamenat i úsporu investičních nákladů, protože průchod potrubí VZT přes samostatný požární úsek kina by vyžadoval instalaci nákladných požárních klapek, které vyžadují pravidelné revize. Kavárna je navržena pro 46 osob, přičemž je počítáno i s obsluhou návštěvníků kina. 8. Knihovna 8.1 První nadzemní podlaží Na vstupní halu navazuje regionální oddělení a administrativní část knihovny. Větší část knihovny se již nachází v nové přístavbě objektu. Jsou zde umístěny i toalety oddělení pro dospělé. Toaleta pro imobilní je navržena v rámci knihovny ve 2. nadzemním podlaží. Regionální část knihovny se skládá převážně z prostor pro skladování knih, jejich zpracování a expedici do okolních knihoven. Tato část knihovny je neveřejná a její umístění v přízemí je zvláště vhodné s ohledem na množství skladovaných knih, jejichž umístění do vyšších pater by si vyžádalo zásadní statické úpravy a také z provozních důvodů, protože právě z těchto prostor jsou knihy expedovány a přijímány zpět. Administrativní oddělení obsahuje velkou kancelář s prostorem pro jednání a školení a kancelář ředitele knihovny. Je zde navržen i sklad, který bude sloužit pro potřeby knihovny. Do navrženého provozu knihovny bylo začleněno stávající schodiště, které dnes propojuje foyer kina s balkónem. Toto schodiště bude využíváno převážně jako provozní a únikové. 8.2 Druhé nadzemní podlaží Knihovna zabírá celé druhé nadzemní podlaží stávající části objektu. Přístavba v této části pouze doplňuje oddělení odborné literatury. Stávající objekt má druhé nadzemní podlaží rozdělené do dvou úrovní +4,150 v hlavní části (dnes malý společenský sál) a + 3,250 v připojené části (dnes toalety). Navržené řešení navazuje přístavbou na sníženou úroveň. Běžně přístupnou částí knihovny pro dospělé, která je řešena na nižší úrovni tedy zůstává část vestavěná do původního sálu a oddělení odborné literatury. Zde však okolní vazby jednoúrovňové řešení neumožňují. Ve 2. nadzemním podlaží je umístěn hlavní vstup do knihovny pro dospělé, u kterého je situována šatna, toalety (s výjimkou toalety pro imobilní) jsou umístěny v 1. nadzemním podlaží. U vstupu se nachází i centrální recepce pro půjčování a vracení knih a poskytování informací. Stávající schodiště mezi 1. a 2. nadzemním podlažím slouží jako provozní a únikové. Tím, že existuje pouze jeden východ, se značně zjednoduší kontrola. Ke knihovně je připojen malý dětský koutek. 8.3 Bilance ploch knihovny 1.podlaží 2.podlaží 3. podlaží 9. Klubovny název plocha / m 2 ostatní (toalety, chodba, schody) 51,20 knihovna - regionální funkce 101,10 administrativa + sklad 85,70 dětský koutek 12,50 provozní zázemí (denní místnost) 14,90 ostatní (toaleta, šatna, chodba, schody) 46,40 knihovna, internet, studovna 206,20 čítárna 50,80 oddělení pro dospělé - beletrie 97,30 oddělení pro dospělé - naučná literatura 87,70 oddělení pro děti a mládež 124,80 ostatní (toalety, šatna) 31,50 Klubovny jsou umístěny ve 3. nadzemním podlaží. Využívají šatnu a toalety společně s knihovnou. 10. Řešení objektu z hlediska pohybu tělesně postižených osob První podlaží objektu plynule navazuje na okolní terén. Práh ve vstupních dveřích nebude vyšší než 20 mm. Veškeré vnitřní dveře budou bez prahu. Tím je zajištěn bezbariérový přístup do 1.np kavárny, do regionálního oddělení a administrativní části knihovny a do sálu kina. Dvě místa v kině vyhrazená vozíkům jsou umístěna v první řadě. Toto uspořádání kina však umožňuje i větší počet (až 8) s plným komfortem. Oddělení knihovny pro dospělé je přístupné za pomoci výtahu splňujícího parametry pro přepravu tělesně postižených osob. Pomocí tohoto výtahu je přístupné i 3. nadzemní podlaží, kde se nachází oddělení knihovny pro děti a mládež a klubovny. Prostorové uspořádání přístavby umožňuje navrhnout většinu oddělení knihovny pro dospělé na jedné úrovni, nicméně nebylo možné upravit výšku části stávající budovy. Naopak bylo výhodné na tuto sníženou část výškově navázat vestavbou v prostoru stávajícího sálu. Tento výškový rozdíl (jedná se o 900 mm) bude překonán schodišťovou plošinou na jednom ze dnou vyrovnávacích schodišť. 566,80 238,00 73,80 442,00 156,30 515,80 910,10 Michal Rosa ARCHITEKT Krakonošovo náměstí 71, Trutnov rosa@rosa-architekt.cz www. rosa-architekt.cz IČ: GE Money Bank / z 9 Michal Rosa ARCHITEKT Krakonošovo náměstí 71, Trutnov rosa@rosa-architekt.cz www. rosa-architekt.cz IČ: GE Money Bank / z 9

6 Michal Rosa ARCHITEKT Pohyb imobilních návštěvníků knihovny mezi 1. a 2. nadzemním podlaží knihovny se nepředpokládá, protože v 1. nadzemním podlaží je navržena pouze neveřejná regionální knihovna a administrativní část knihovny. Přesto je po domluvě s personálem knihovny možné použít služební výtah, který je primárně určen pro přepravu knih, ale bude splňovat rozměrové požadavky pro přepravu tělesně postižených osob. Michal Rosa ARCHITEKT Krakonošovo náměstí 71, Trutnov rosa@rosa-architekt.cz www. rosa-architekt.cz IČ: GE Money Bank / z 9

7 přesah střech vpusť kolna přesah střech 2 NADZEMNÍ PODLAŽÍ kotelna zeď vpusť vstup vrch komína brána bet.plocha -790/1 kolny přístřešek 1 NADZEMNÍ PODLAŽÍ vstup 790/ přesah střech Poliklnika -784 bet / SITUACE M 1:250

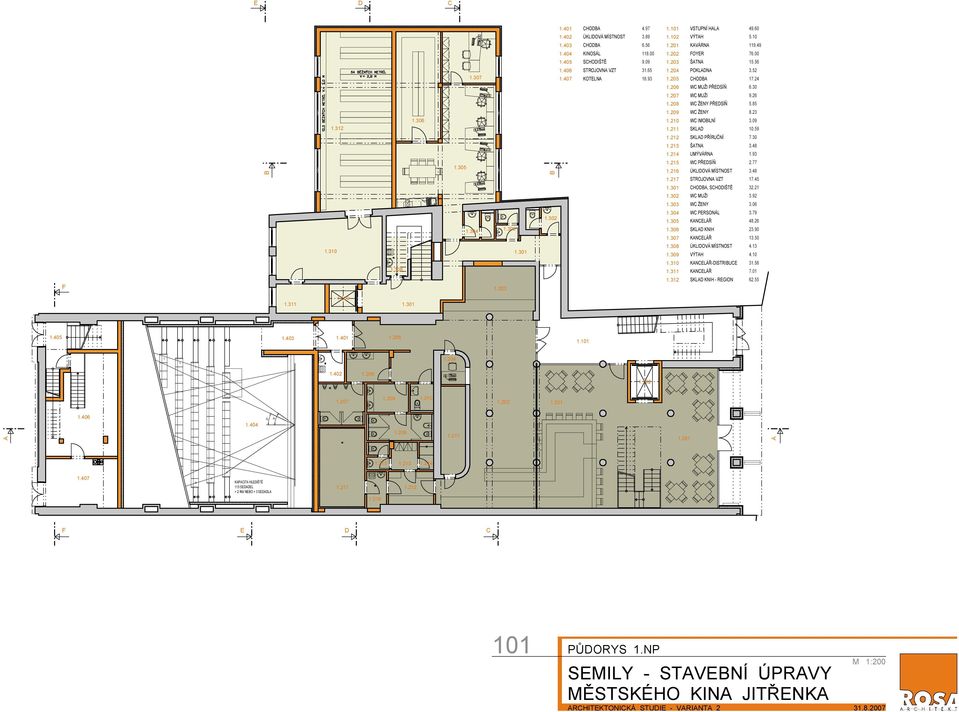

8 E D C F B B CHODBA ÚKLIDOVÁ MÍSTNOST CHODBA KINOSÁL SCHODIŠTĚ STROJOVNA VZT KOTELNA VSTUPNÍ HALA VÝTAH KAVÁRNA FOYER ŠATNA POKLADNA CHODBA WC MUŽI PŘEDSÍŇ WC MUŽI WC ŽENY PŘEDSÍŇ WC ŽENY WC IMOBILNÍ SKLAD SKLAD PŘÍRUČNÍ ŠATNA UMÝVÁRNA WC PŘEDSÍŇ ÚKLIDOVÁ MÍSTNOST STROJOVNA VZT CHODBA, SCHODIŠTĚ WC MUŽI WC ŽENY WC PERSONÁL KANCELÁŘ SKLAD KNIH KANCELÁŘ ÚKLIDOVÁ MÍSTNOST VÝTAH KANCELÁŘ-DISTRIBUCE KANCELÁŘ SKLAD KNIH - REGION (+3.) A A KAPACITA HLEDIŠTĚ 115 SEDADEL + 2 INV NEBO + 3 SEDADLA F E D C 101 PŮDORYS 1.NP M 1:200

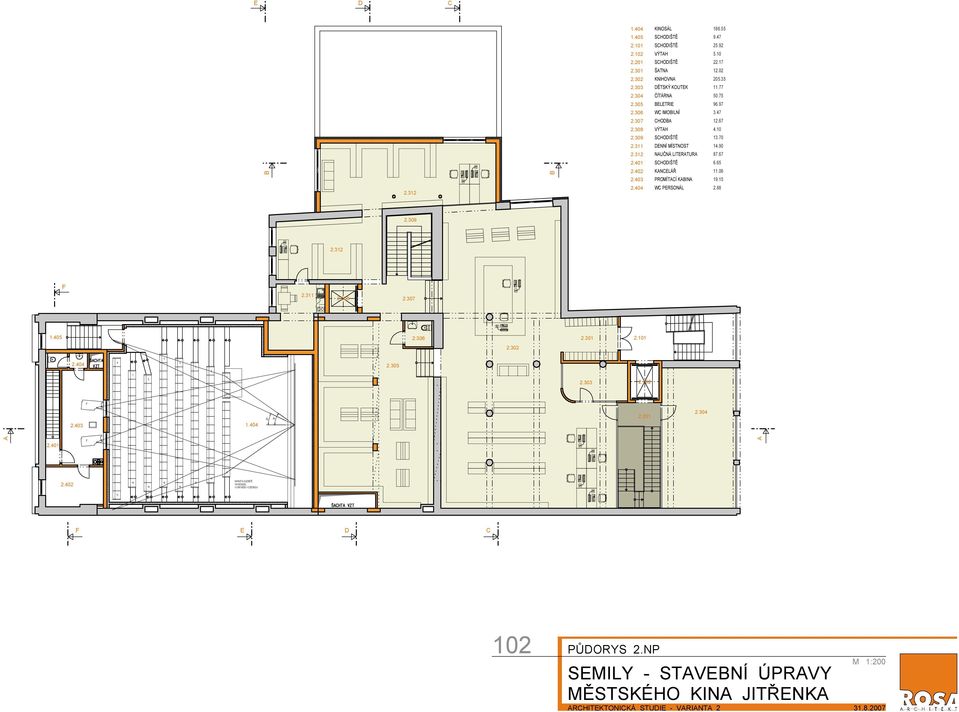

9 E D C B B KINOSÁL SCHODIŠTĚ SCHODIŠTĚ VÝTAH SCHODIŠTĚ ŠATNA KNIHOVNA DĚTSKÝ KOUTEK ČÍTÁRNA BELETRIE WC IMOBILNÍ CHODBA VÝTAH SCHODIŠTĚ DENNÍ MÍSTNOST NAUČNÁ LITERATURA SCHODIŠTĚ KANCELÁŘ PROMÍTACÍ KABINA WC PERSONÁL F (+3.) A A KAPACITA HLEDIŠTĚ 115 SEDADEL + 2 INV NEBO + 3 SEDADLA 17. F E D C 102 PŮDORYS 2.NP M 1:200

10 E D C SCHODIŠTĚ VÝTAH KLUBOVNA KLUBOVNA ŠATNA KNIHOVNA - DĚTSKÉ OD. KNIHOVNÍK ÚKLIDOVÁ MÍSTNOST WC IMOBILNÍ WC WC PERSONÁL B B F TERASA A A F E D C 103 PŮDORYS 3.NP ARCHITEKTONICKÁ STUDIE - VARIANTA 2 M 1:

11 KNIHOVNA - ODDĚLENÍ PRO DĚTI A MLÁDEŽ ŠATNA KLUBOVNA KNIHOVNA STUDOVNA ČÍTÁRNA PROMÍTACÍ KABINA KNIHOVNA - BELETRIE KAVÁRNA KAPACITA HLEDIŠTĚ 115 SEDADEL + 2 INV NEBO + 3 SEDADLA KINOSÁL TOALETY FOYER KINA STROJOVNA VZT ŘEZ A Clintop s.r.o. Semily, č.p. 394 NAVRŽENÝ OBJEKT Navrátilovi č.p. 48 ŘEZ B 104 ŘEZ A, ŘEZ B M 1:200

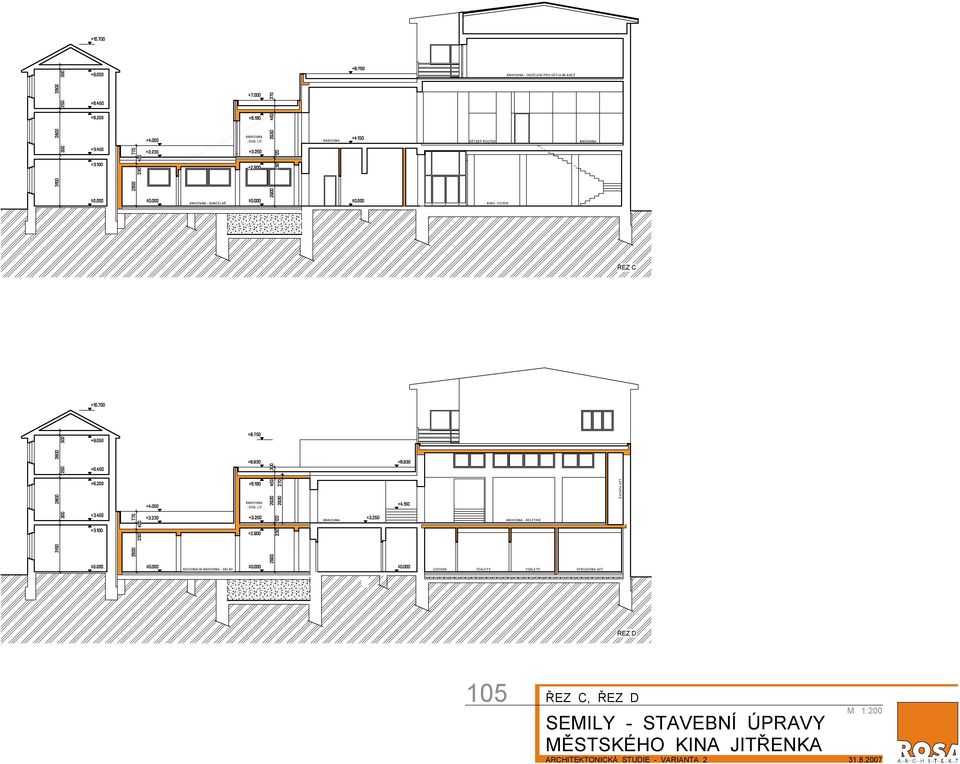

12 KNIHOVNA - ODDĚLENÍ PRO DĚTI A MLÁDEŽ KNIHOVNA - ODB. LIT. KNIHOVNA DĚTSKÝ KOUTEK KNIHOVNA KNIHOVNA - KANCELÁŘ KINO - FOYER ŘEZ C ŠACHTA VZT KNIHOVNA - ODB. LIT. KNIHOVNA KNIHOVNA - BELETRIE REGIONÁLNÍ KNIHOVNA - SKLAD CHODBA TOALETY TOALETY STROJOVNA VZT ŘEZ D 105 ŘEZ C, ŘEZ D M 1:200
