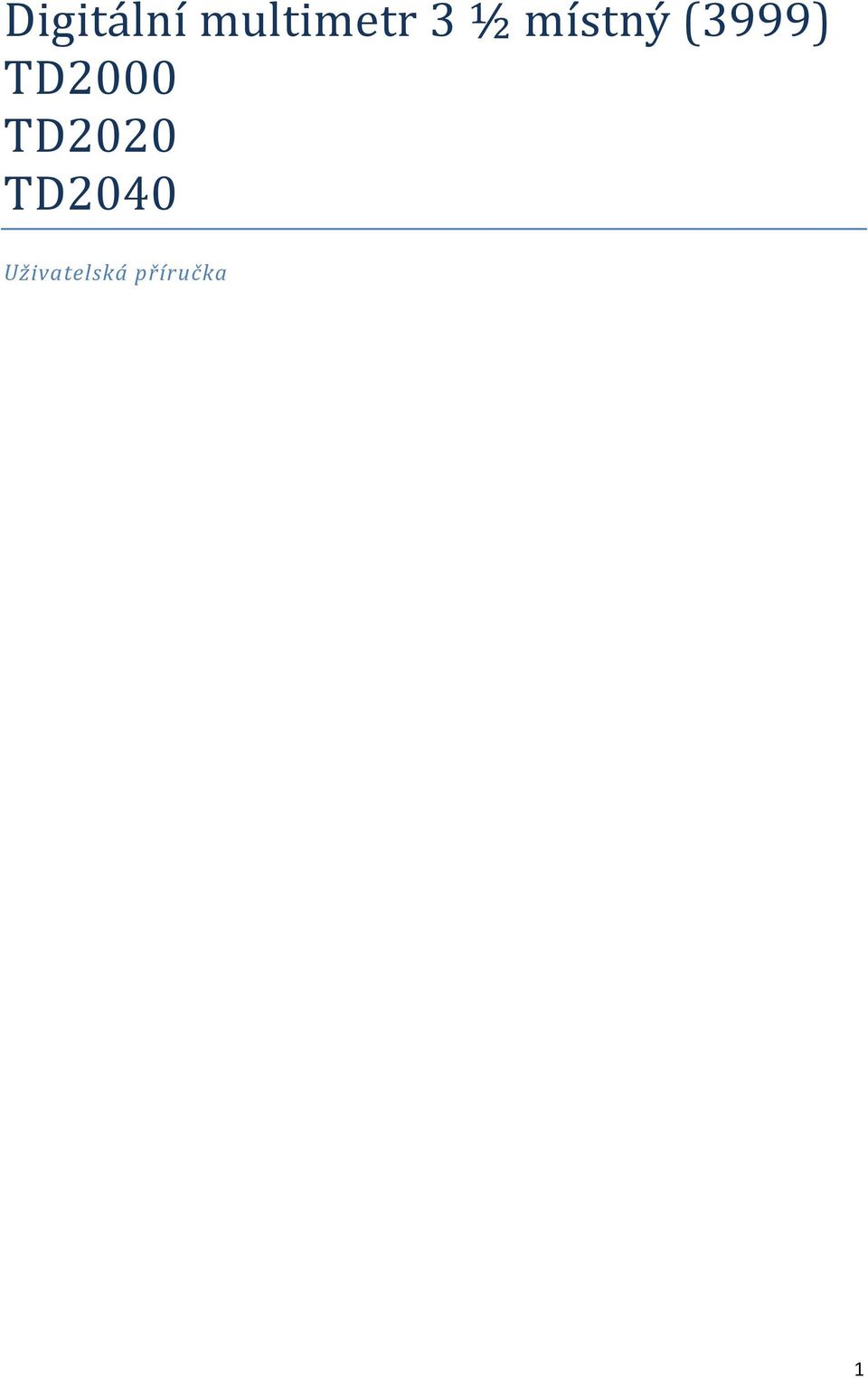

Digitální multimetr 3 ½ místný (3999) TD2000 TD2020 TD2040. Uživatelská příručka

Transkript

1 Digitální multimetr 3 ½ místný (3999) TD2000 TD2020 TD2040 Uživatelská příručka 1

2 1. Legenda produktu 1-2 Přední pohled 1. LCD Displej 2. Tlačítko funkce REL 3. Tlačítko funkce přidržení dat (HOLD) 4. Tlačítko POWER 5. Otočný přepínač 6. LED indikátor 7. Terminál - Měřicí vstup 20A 8. Terminál - Měřicí vstup ma 9. Tlačítko funkce přidržení rozsahu 10. Tlačítko funkce Max/Min 11. Tlačítko podsvícení 12. Tlačítko funkce Set 13. Terminál - Měřicí vstup V/Ω 14. Terminál - Měřicí vstup COM 2

3 1-2 zadní pohled 1. Zdířka na připnutí 2. Opěrný stojánek 3. Kryt baterie 2. Úvod Tento Digitální multimetr je 3 a ¾ číslicový měřič, s vysokým rozlišením a limitem 4000 jednotek (maximální zobrazovaný údaj 3999) Přístroj má bytelný dvojitý obal s nastavitelným položením a popruhem na zavěšení. Tento měřič vám zajistí sebevědomí při jakékoliv měřící činnosti. Před použitím zařízení si pečlivě přečtěte tento manuál 3

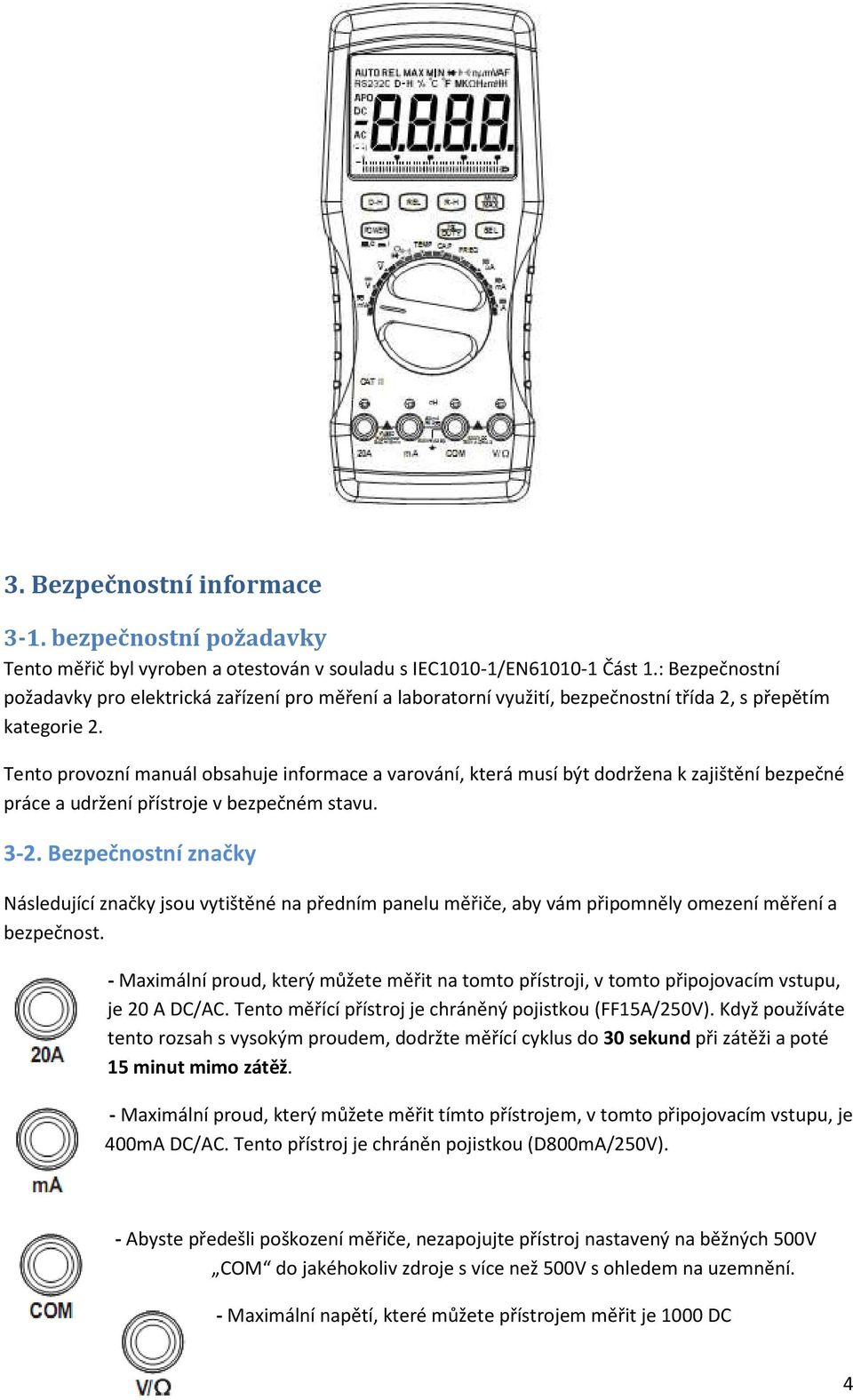

4 3. Bezpečnostní informace 3-1. bezpečnostní požadavky Tento měřič byl vyroben a otestován v souladu s IEC1010-1/EN Část 1.: Bezpečnostní požadavky pro elektrická zařízení pro měření a laboratorní využití, bezpečnostní třída 2, s přepětím kategorie 2. Tento provozní manuál obsahuje informace a varování, která musí být dodržena k zajištění bezpečné práce a udržení přístroje v bezpečném stavu Bezpečnostní značky Následující značky jsou vytištěné na předním panelu měřiče, aby vám připomněly omezení měření a bezpečnost. - Maximální proud, který můžete měřit na tomto přístroji, v tomto připojovacím vstupu, je 20 A DC/AC. Tento měřící přístroj je chráněný pojistkou (FF15A/250V). Když používáte tento rozsah s vysokým proudem, dodržte měřící cyklus do 30 sekund při zátěži a poté 15 minut mimo zátěž. - Maximální proud, který můžete měřit tímto přístrojem, v tomto připojovacím vstupu, je 400mA DC/AC. Tento přístroj je chráněn pojistkou (D800mA/250V). - Abyste předešli poškození měřiče, nezapojujte přístroj nastavený na běžných 500V COM do jakéhokoliv zdroje s více než 500V s ohledem na uzemnění. - Maximální napětí, které můžete přístrojem měřit je 1000 DC 4

5 (stejnosměrné) nebo 750 AC (střídavé). - Buďte výjimečně opatrní, když měříte vysoké napětí. Nedotýkejte se koncového zařízení jinak se test přeruší - Viz. kompletní provozní instrukce. Stejnosměrný a střídavý proud. - Indukuje ochrannou třídu 2, dvojitá izolace. CAT II - Přepětí kategorie II (napěťová třída) NENÍ VHODNÉ PRO VYSOKO-ENERGETICKÉ PRŮMYSLOVÉ POUŽITÍ 3-3. Bezpečnostní varování Abyste předešli riziku elektrického šoku a poškození meřiče, nepokoušejte se měřit napětí větší než 1000V DC nebo 750V AC. Abyste předešli poškození měřiče a fyzickým zraněním, dodržujte tyto stanovené vstupní limity. VSTUPNÍ LIMITY Funkce Terminál měřicí vstup Vstupní limit Abyste předešli poškození měřiče, odpojte testované vedení od testovací kontaktů před změnou funkce nebo rozsahu. Abyste předešli elektrickému šoku, buďte opatrní, když pracujete s napětím větším než 35V DC nebo 25V AC. Rozsah 20A je chráněn pojistkou. Abyste předešli poškození, nebo zranění, používejte měřič pouze na obvodech omezených pojistkami nebo jističi do 20A. 5

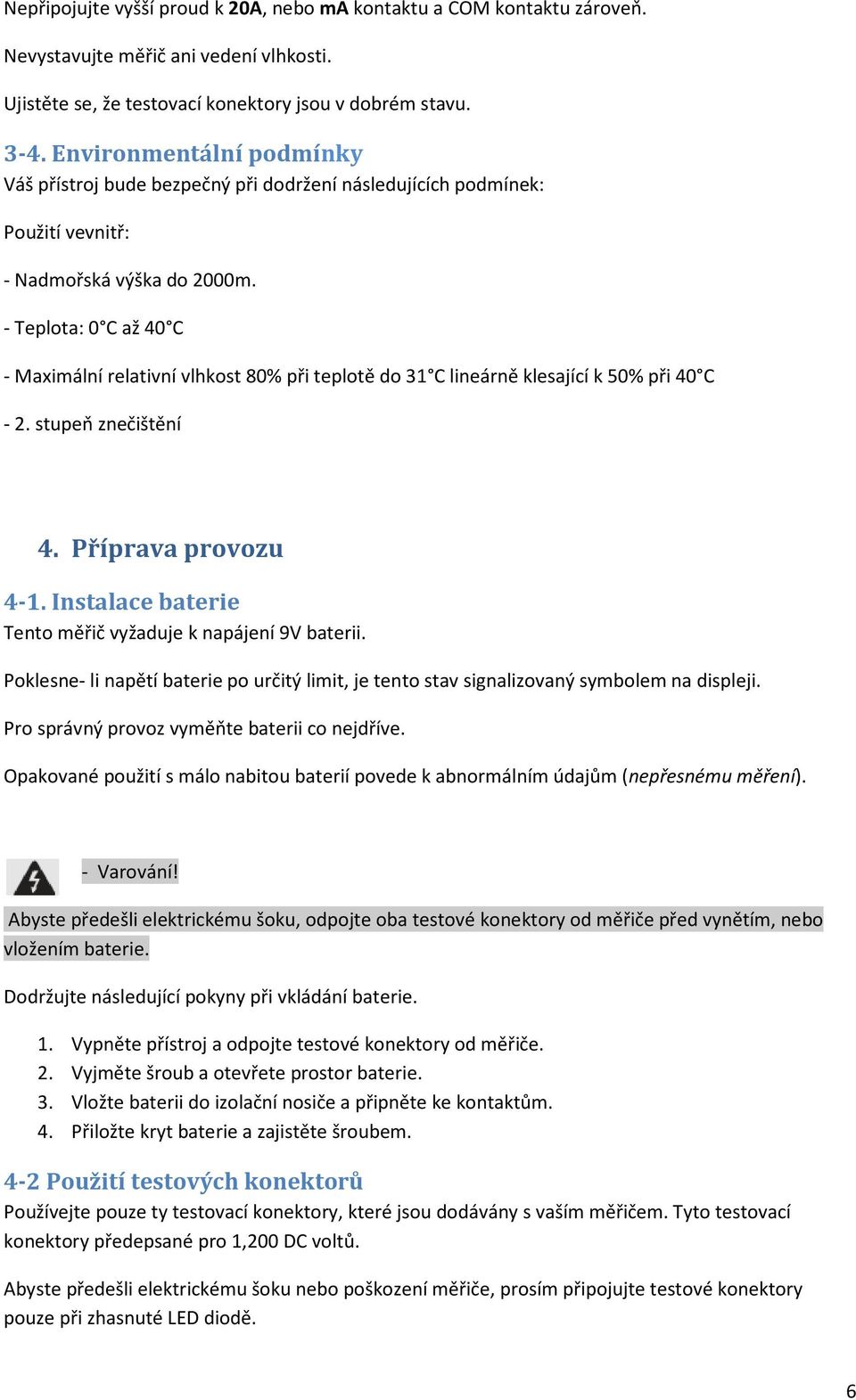

6 Nepřipojujte vyšší proud k 20A, nebo ma kontaktu a COM kontaktu zároveň. Nevystavujte měřič ani vedení vlhkosti. Ujistěte se, že testovací konektory jsou v dobrém stavu Environmentální podmínky Váš přístroj bude bezpečný při dodržení následujících podmínek: Použití vevnitř: - Nadmořská výška do 2000m. - Teplota: 0 C až 40 C - Maximální relativní vlhkost 80% při teplotě do 31 C lineárně klesající k 50% při 40 C - 2. stupeň znečištění 4. Příprava provozu 4-1. Instalace baterie Tento měřič vyžaduje k napájení 9V baterii. Poklesne- li napětí baterie po určitý limit, je tento stav signalizovaný symbolem na displeji. Pro správný provoz vyměňte baterii co nejdříve. Opakované použití s málo nabitou baterií povede k abnormálním údajům (nepřesnému měření). - Varování! Abyste předešli elektrickému šoku, odpojte oba testové konektory od měřiče před vynětím, nebo vložením baterie. Dodržujte následující pokyny při vkládání baterie. 1. Vypněte přístroj a odpojte testové konektory od měřiče. 2. Vyjměte šroub a otevřete prostor baterie. 3. Vložte baterii do izolační nosiče a připněte ke kontaktům. 4. Přiložte kryt baterie a zajistěte šroubem. 4-2 Použití testových konektorů Používejte pouze ty testovací konektory, které jsou dodávány s vaším měřičem. Tyto testovací konektory předepsané pro 1,200 DC voltů. Abyste předešli elektrickému šoku nebo poškození měřiče, prosím připojujte testové konektory pouze při zhasnuté LED diodě. 6

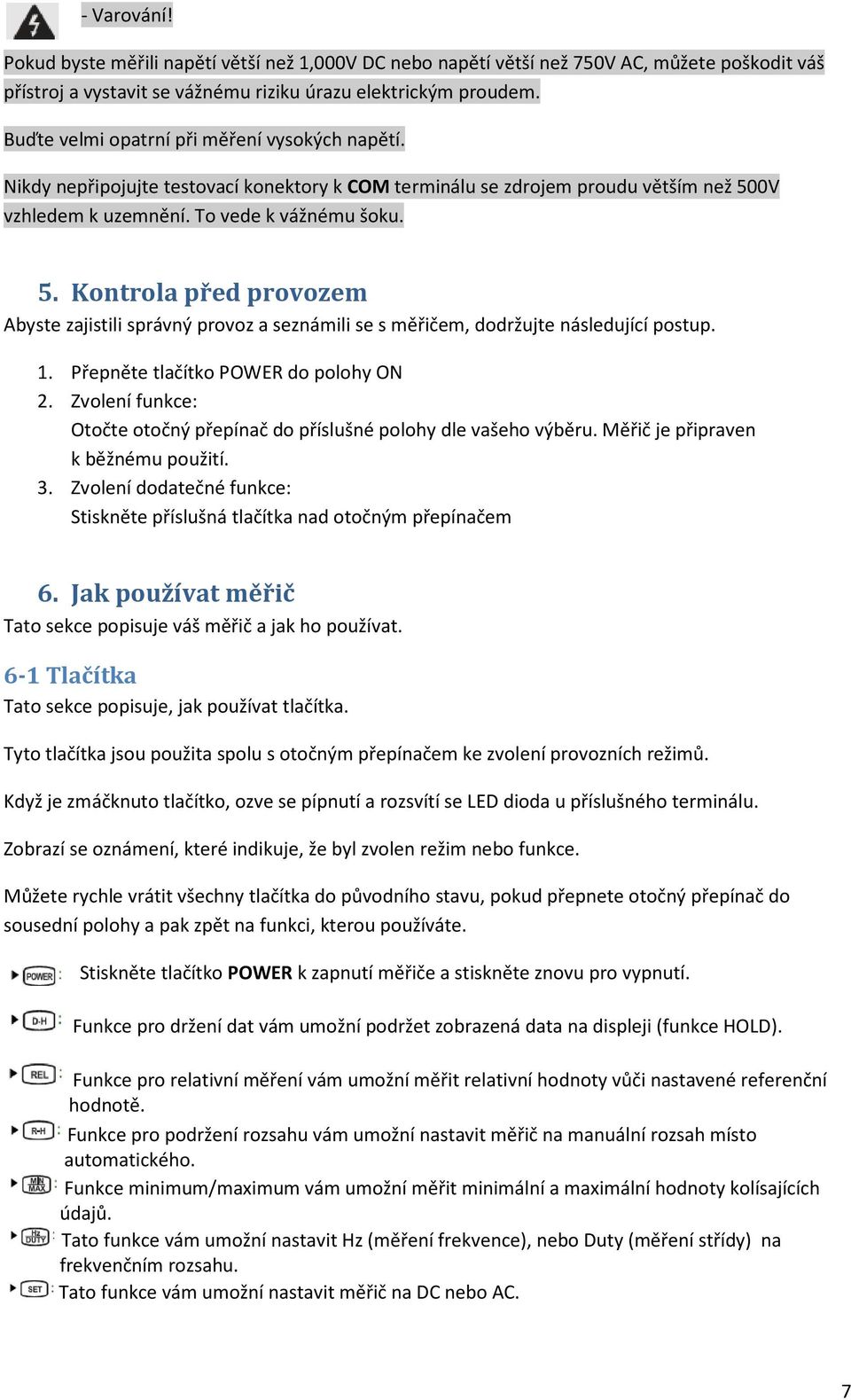

7 - Varování! Pokud byste měřili napětí větší než 1,000V DC nebo napětí větší než 750V AC, můžete poškodit váš přístroj a vystavit se vážnému riziku úrazu elektrickým proudem. Buďte velmi opatrní při měření vysokých napětí. Nikdy nepřipojujte testovací konektory k COM terminálu se zdrojem proudu větším než 500V vzhledem k uzemnění. To vede k vážnému šoku. 5. Kontrola před provozem Abyste zajistili správný provoz a seznámili se s měřičem, dodržujte následující postup. 1. Přepněte tlačítko POWER do polohy ON 2. Zvolení funkce: Otočte otočný přepínač do příslušné polohy dle vašeho výběru. Měřič je připraven k běžnému použití. 3. Zvolení dodatečné funkce: Stiskněte příslušná tlačítka nad otočným přepínačem 6. Jak používat měřič Tato sekce popisuje váš měřič a jak ho používat. 6-1 Tlačítka Tato sekce popisuje, jak používat tlačítka. Tyto tlačítka jsou použita spolu s otočným přepínačem ke zvolení provozních režimů. Když je zmáčknuto tlačítko, ozve se pípnutí a rozsvítí se LED dioda u příslušného terminálu. Zobrazí se oznámení, které indikuje, že byl zvolen režim nebo funkce. Můžete rychle vrátit všechny tlačítka do původního stavu, pokud přepnete otočný přepínač do sousední polohy a pak zpět na funkci, kterou používáte. Stiskněte tlačítko POWER k zapnutí měřiče a stiskněte znovu pro vypnutí. Funkce pro držení dat vám umožní podržet zobrazená data na displeji (funkce HOLD). Funkce pro relativní měření vám umožní měřit relativní hodnoty vůči nastavené referenční hodnotě. Funkce pro podržení rozsahu vám umožní nastavit měřič na manuální rozsah místo automatického. Funkce minimum/maximum vám umožní měřit minimální a maximální hodnoty kolísajících údajů. Tato funkce vám umožní nastavit Hz (měření frekvence), nebo Duty (měření střídy) na frekvenčním rozsahu. Tato funkce vám umožní nastavit měřič na DC nebo AC. 7

8 6-2 Otočný přepínač a volba funkcí Tato sekce popisuje funkce, které je možné nastavit otočným přepínačem. mv: Nastavením režimu měření mv. V: Nastavení režimu měření napětí. ma: Nastavení režimu měření ma. A: Nastavení režimu měření proudu. CAP: Nastavení režimu měření elektrické kapacity Ω: Nastavení režimu měření měření elektrického odporu FREQ: Nastavení režimu měření kmitočtu. TEMP: Nastavení režimu měření teploty. mh: Nastavení režimu měření indukčnosti - Ω : Nastavení režimu kontroly kontinuity. - Ω : Nastavení režimu kontroly diod. 6-3 Vstupní terminály Následující položky popisují vstupní terminály. Pro měření proudu (AC nebo DC) do 20A. Správné zapojení testových konektorů indikuje dioda. Pro měření proudu (AC nebo DC). Od 40mA do 400mA. Správné zapojení testových konektorů indikuje dioda. Zpětný terminál pro všechna měření. Správné zapojení testových konektorů indikuje dioda. 8

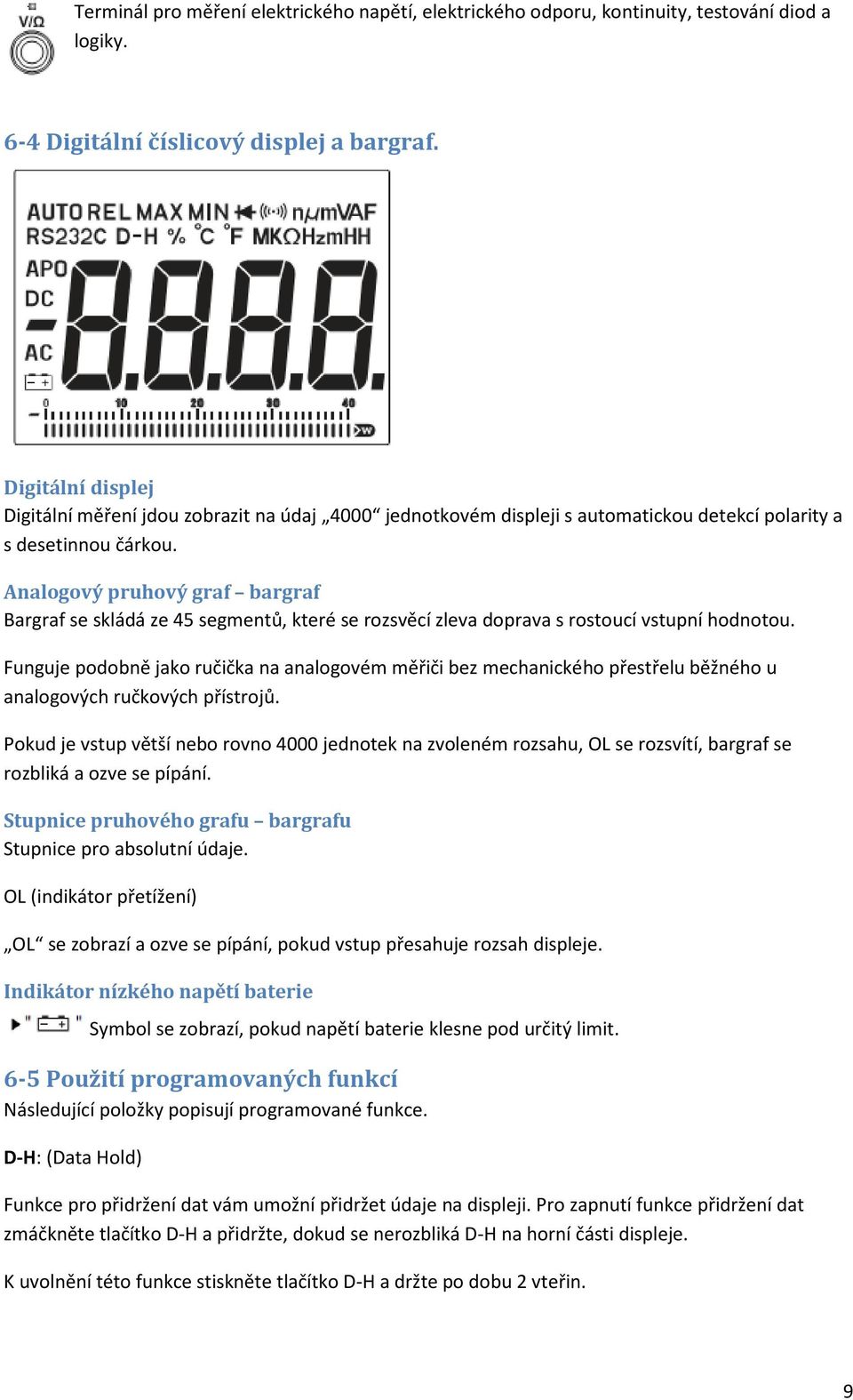

9 Terminál pro měření elektrického napětí, elektrického odporu, kontinuity, testování diod a logiky. 6-4 Digitální číslicový displej a bargraf. Digitální displej Digitální měření jdou zobrazit na údaj 4000 jednotkovém displeji s automatickou detekcí polarity a s desetinnou čárkou. Analogový pruhový graf bargraf Bargraf se skládá ze 45 segmentů, které se rozsvěcí zleva doprava s rostoucí vstupní hodnotou. Funguje podobně jako ručička na analogovém měřiči bez mechanického přestřelu běžného u analogových ručkových přístrojů. Pokud je vstup větší nebo rovno 4000 jednotek na zvoleném rozsahu, OL se rozsvítí, bargraf se rozbliká a ozve se pípání. Stupnice pruhového grafu bargrafu Stupnice pro absolutní údaje. OL (indikátor přetížení) OL se zobrazí a ozve se pípání, pokud vstup přesahuje rozsah displeje. Indikátor nízkého napětí baterie Symbol se zobrazí, pokud napětí baterie klesne pod určitý limit. 6-5 Použití programovaných funkcí Následující položky popisují programované funkce. D-H: (Data Hold) Funkce pro přidržení dat vám umožní přidržet údaje na displeji. Pro zapnutí funkce přidržení dat zmáčkněte tlačítko D-H a přidržte, dokud se nerozbliká D-H na horní části displeje. K uvolnění této funkce stiskněte tlačítko D-H a držte po dobu 2 vteřin. 9

10 REL: (relativní měření) Funkce relativního měření vám umožní měřit hodnoty relativně vůči referenční hodnotě. Pro zapnutí funkce REL podržte stisknuté tlačítko REL, dokud se nerozbliká REL na horní části displeje. R-H (přidržení rozsahu) Funkce přidržení rozsahu vám umožní nastavit režim měřiče z automatického na manuální rozsah. Pro zapnutí funkce R-H podržte stisknuté tlačítko R-H dokud se nerozbliká R-H na horní části displeje. Min/Max (přidržení maxima/minima) Funkce přidržení maxima/minima vám umožní rychlé měření MIN (minimálních) nebo MAX (maximálních) hodnot. Pro zapnutí funkce min/max podržte stisknuté tlačítko MIN/MAX dokud se nerozbliká MIN nebo MAX na horní části displeje. Hz/Duty Toto tlačítko vám umožní nastavit funkci Hz (měření frekvence) nebo Duty (měření střídy), kterou chcete měřit. SEL (výběr) Toto tlačítko slouží k nastavení režimu DC nebo AC Podsvícení LCD Pokud chcete zesvětlit LCD displej, podržte tlačítko D-H 3-5 vteřin. 6-6 Automatické vypnutí Automatické vypnutí prodlužuje výdrž baterie tím, že vypne měřič, pokud se po určitou dobu nepracuje s otočným přepínačem ani tlačítky. 7. Měření Tato sekce popisuje běžná použití vašeho přístroje a upozorní vás na některé ohledy, které je dobré držet v paměti při provádění měření. 7-1 Měření DC/AC Napětí Varování! Pokud byste měřili napětí větší než 1,000V DC, nebo napětí větší než 750V AC, můžete poškodit váš přístroj a vystavit se vážnému riziku šoku. Při měření napětí vyššího než 25V RMS AC nebo 35V DC se nedotýkejte obvodů ani jejich částí. Tento měřič je vytvořen k automatickému měření. Pokud chcete měřit v manuálním režimu, stiskněte tlačítko R-H. 10

11 Pokud neznáte úroveň napětí, začněte měřit v nejvyšším rozsahu napětí a postupně snižujte rozsah na úroveň potřebnou k získání údajů. Pro začátečníky doporučujeme automatický režim měření. Následujte tyto kroky při měření DC/AC napětí. Otočte otočný přepínač do požadované voltové polohy. Stiskněte tlačítko SEL k přepnutí mezi AC a DC. Zapojte černý konektor do COM terminálu a červený do V terminálu. V tento moment by měly LED diody nad terminály svítit. Připojte konektory k zdroji napětí DC nebo AC, který chcete měřit. Poznámka Pokud je hodnota záporná, po levé straně se zobrazí [ ] Pro nejpřesnější měření nastavte nejnižší možný rozsah napětí, aniž byste přetížili měřič. Vstupní impedance: 10 MΩ 7-2 Měření proudu DC/AC Varování Nikdy neměřte proudy v obvodech o napětí větším než 250 voltů DC/AC. To by mohlo poškodit měřič a vystavit vás vážnému nebezpečí úrazu elektrickým proudem. Nebezpečí zkratu také hrozí, pokud k terminálu připojíte obvod s vysokým proudem. 20A terminál je chráněn pojistkou, takže nikdy nenaměří proudy větší než 20A. Pokud používáte rozsah s vysokým proudem, provádějte měření v cyklech do 30 sekund s 15 minutovými přestávkami. Dodržujte tyto kroky při měření DC/AC proudu. Otočte otočný přepínač do požadované ampérové polohy. Stiskněte tlačítko SEL k přepnutí mezi AC a DC. Zapojte černý konektor do COM terminálu a červený do požadovaného A terminálu. V tento moment by měly LED diody nad terminály svítit. Připojte konektory do série se zátěží, nebo k obvodu. Poznámka Pokud nevíte, jaký proud je v obvodu, připojte konektor nejprve do terminálu 20A. Pokud je úroveň proudu bezpečná pro použití ma terminálu, používejte ho pro měření proudu do 400mA. Při měření proudu se vytváří na interních odporových bočnících měřiče tzv. úbytek napětí. Toto napětí je velmi malé, ale mohlo by ovlivnit přesnost měření na obvodu. 11

12 Pokud přepnete nastavení na DC proud, symbol [ ] na displeji indikuje polaritu (směr) proudu. 7-3 Měření kmitočtu Varování Neměřte napětí vyšší než 750V DC/AC RMS. Neměřte frekvenci signálu, který je vyšší než 25V AC, nebo 35V DC. To může poškodit měřič a vystavit vás vážnému nebezpečí šoku. Následujte tyto kroky při měření kmitočtu. Otočte otočný přepínač do požadované polohy měření kmitočtu. Zapojte černý konektor do COM terminálu a červený do 20A terminálu. Zapojte konektory do série se zátěží. Frekvenční rozsah do 40 MHz bude automaticky zvolen. Měřící rozsah: 10 Hz 40 MHz. Vstupní citlivost: 300mV až 10MHz. Pro nejpřesnější měření doporučujeme použít BNC kabel. 7-4 Měření Kapacity Varování Nikdy nepřipojujte testové konektory ke kondenzátoru před jeho vybitím. Následujte tyto kroky při měření běžné kapacitance. Otočte otočný přepínač do polohy CAP. Zapojte černý konektor do COM terminálu a červený do 20A terminálu. Přiložte kladný pól vybitého kondenzátoru (CAP+) k červenému testovému konektoru a záporný pól (CAP-) k černému konektoru. Vybijte každý kondenzátor před testováním tím, že zkratujete jeho kontakty. Buďte opatrní při práci s některými kondenzátory, mohou držet velké množství energie. Váš měřič zobrazí hodnotu kapacity U polarizovaných kondenzátorů se ujistěte, že přikládáte záporný kontakt k černému testovému kontaktu. Pokud chcete měřit v manuálním režimu, stiskněte tlačítko R-H a vyberte požadovaný rozsah. Pokud neznáte úroveň kapacity, začněte s nejvyšším rozsahem a snižujte ho až do pozice, kde dostanete požadované údaje. Rozsah měření: o Lo:40nF o Hi: 4000uF 7-5 Měření elektrického odporu Varování 12

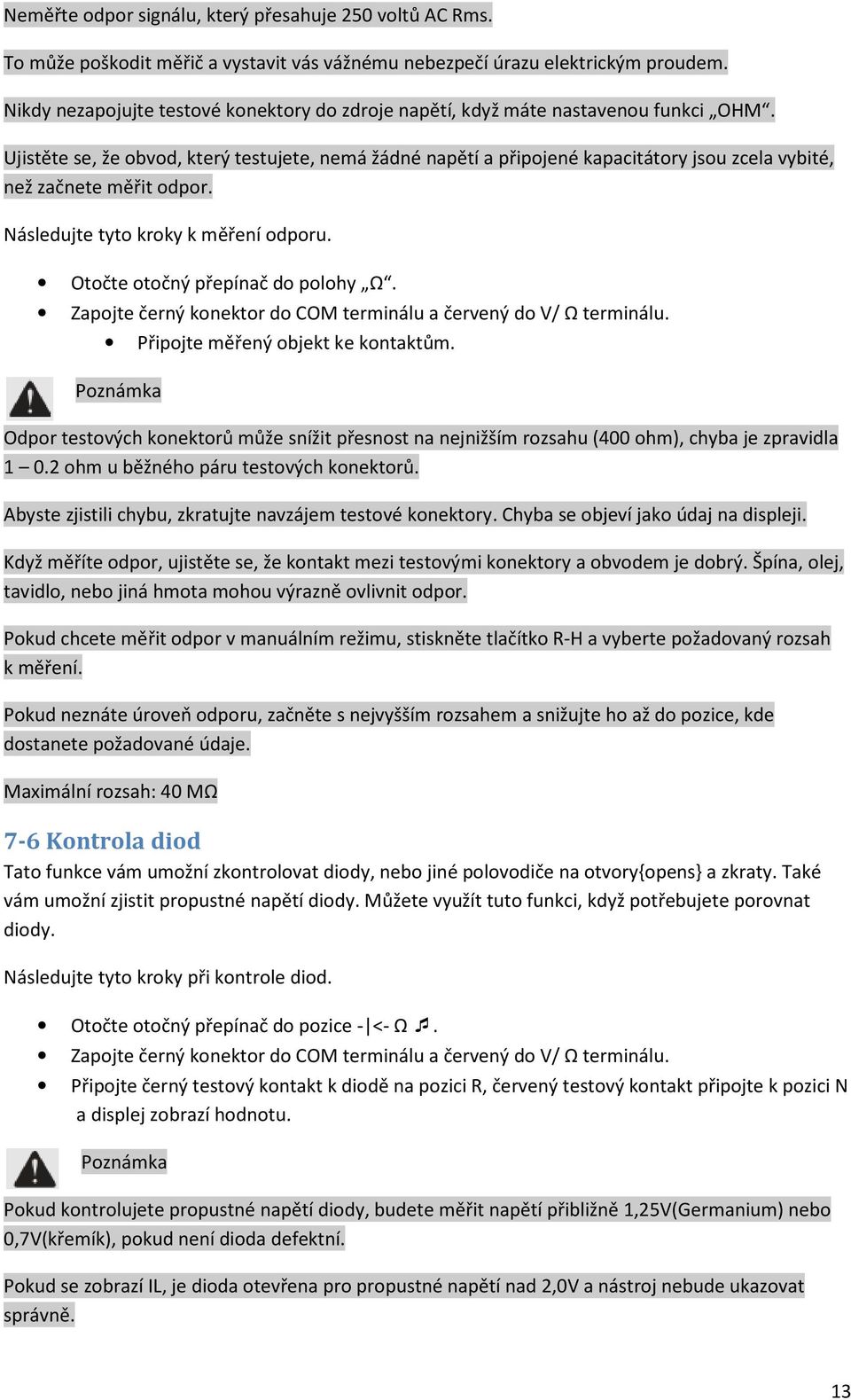

13 Neměřte odpor signálu, který přesahuje 250 voltů AC Rms. To může poškodit měřič a vystavit vás vážnému nebezpečí úrazu elektrickým proudem. Nikdy nezapojujte testové konektory do zdroje napětí, když máte nastavenou funkci OHM. Ujistěte se, že obvod, který testujete, nemá žádné napětí a připojené kapacitátory jsou zcela vybité, než začnete měřit odpor. Následujte tyto kroky k měření odporu. Otočte otočný přepínač do polohy Ω. Zapojte černý konektor do COM terminálu a červený do V/ Ω terminálu. Připojte měřený objekt ke kontaktům. Poznámka Odpor testových konektorů může snížit přesnost na nejnižším rozsahu (400 ohm), chyba je zpravidla ohm u běžného páru testových konektorů. Abyste zjistili chybu, zkratujte navzájem testové konektory. Chyba se objeví jako údaj na displeji. Když měříte odpor, ujistěte se, že kontakt mezi testovými konektory a obvodem je dobrý. Špína, olej, tavidlo, nebo jiná hmota mohou výrazně ovlivnit odpor. Pokud chcete měřit odpor v manuálním režimu, stiskněte tlačítko R-H a vyberte požadovaný rozsah k měření. Pokud neznáte úroveň odporu, začněte s nejvyšším rozsahem a snižujte ho až do pozice, kde dostanete požadované údaje. Maximální rozsah: 40 MΩ 7-6 Kontrola diod Tato funkce vám umožní zkontrolovat diody, nebo jiné polovodiče na otvory{opens} a zkraty. Také vám umožní zjistit propustné napětí diody. Můžete využít tuto funkci, když potřebujete porovnat diody. Následujte tyto kroky při kontrole diod. Otočte otočný přepínač do pozice - <- Ω. Zapojte černý konektor do COM terminálu a červený do V/ Ω terminálu. Připojte černý testový kontakt k diodě na pozici R, červený testový kontakt připojte k pozici N a displej zobrazí hodnotu. Poznámka Pokud kontrolujete propustné napětí diody, budete měřit napětí přibližně 1,25V(Germanium) nebo 0,7V(křemík), pokud není dioda defektní. Pokud se zobrazí IL, je dioda otevřena pro propustné napětí nad 2,0V a nástroj nebude ukazovat správně. 13

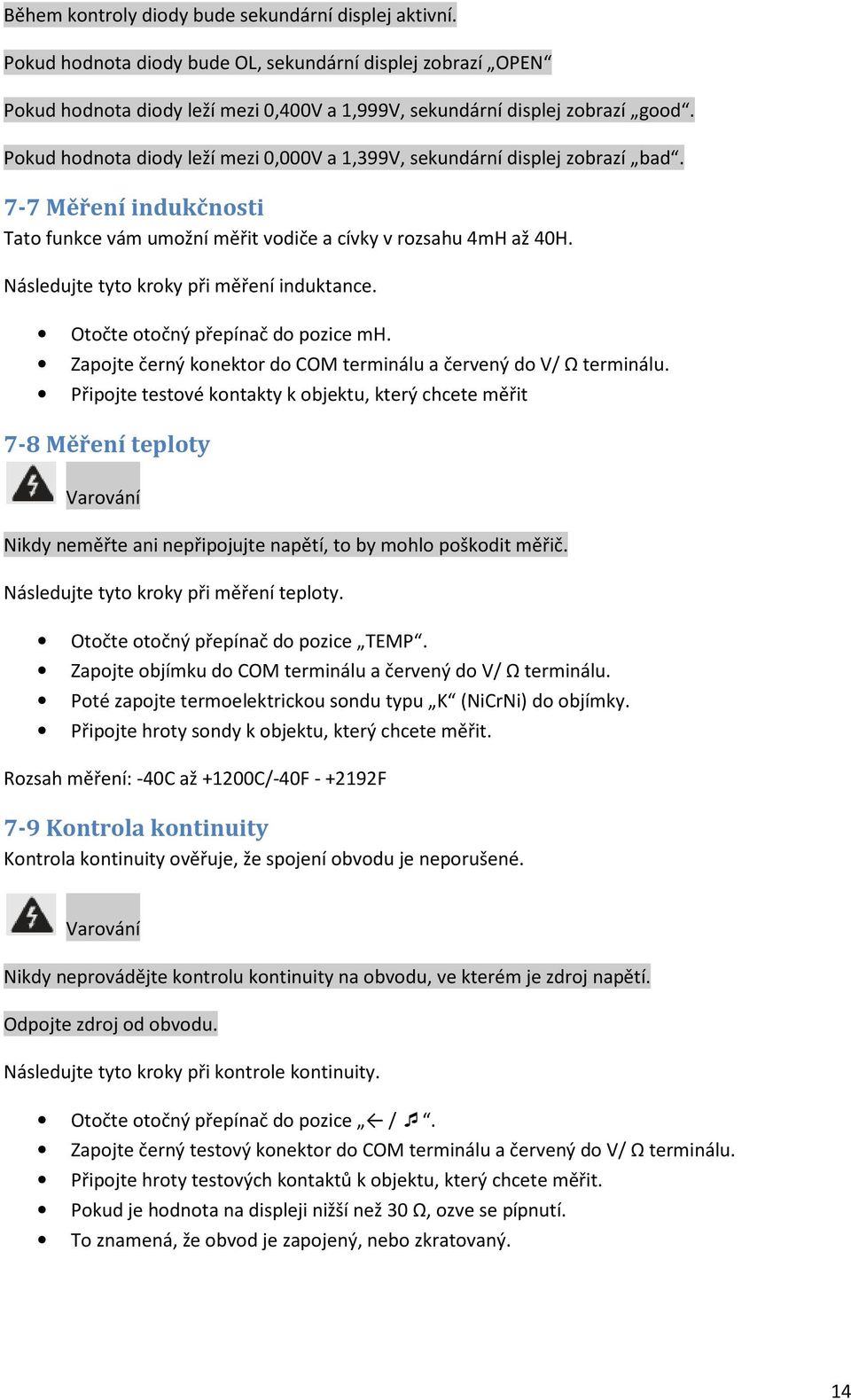

14 Během kontroly diody bude sekundární displej aktivní. Pokud hodnota diody bude OL, sekundární displej zobrazí OPEN Pokud hodnota diody leží mezi 0,400V a 1,999V, sekundární displej zobrazí good. Pokud hodnota diody leží mezi 0,000V a 1,399V, sekundární displej zobrazí bad. 7-7 Měření indukčnosti Tato funkce vám umožní měřit vodiče a cívky v rozsahu 4mH až 40H. Následujte tyto kroky při měření induktance. Otočte otočný přepínač do pozice mh. Zapojte černý konektor do COM terminálu a červený do V/ Ω terminálu. Připojte testové kontakty k objektu, který chcete měřit 7-8 Měření teploty Varování Nikdy neměřte ani nepřipojujte napětí, to by mohlo poškodit měřič. Následujte tyto kroky při měření teploty. Otočte otočný přepínač do pozice TEMP. Zapojte objímku do COM terminálu a červený do V/ Ω terminálu. Poté zapojte termoelektrickou sondu typu K (NiCrNi) do objímky. Připojte hroty sondy k objektu, který chcete měřit. Rozsah měření: -40C až +1200C/-40F F 7-9 Kontrola kontinuity Kontrola kontinuity ověřuje, že spojení obvodu je neporušené. Varování Nikdy neprovádějte kontrolu kontinuity na obvodu, ve kterém je zdroj napětí. Odpojte zdroj od obvodu. Následujte tyto kroky při kontrole kontinuity. Otočte otočný přepínač do pozice /. Zapojte černý testový konektor do COM terminálu a červený do V/ Ω terminálu. Připojte hroty testových kontaktů k objektu, který chcete měřit. Pokud je hodnota na displeji nižší než 30 Ω, ozve se pípnutí. To znamená, že obvod je zapojený, nebo zkratovaný. 14

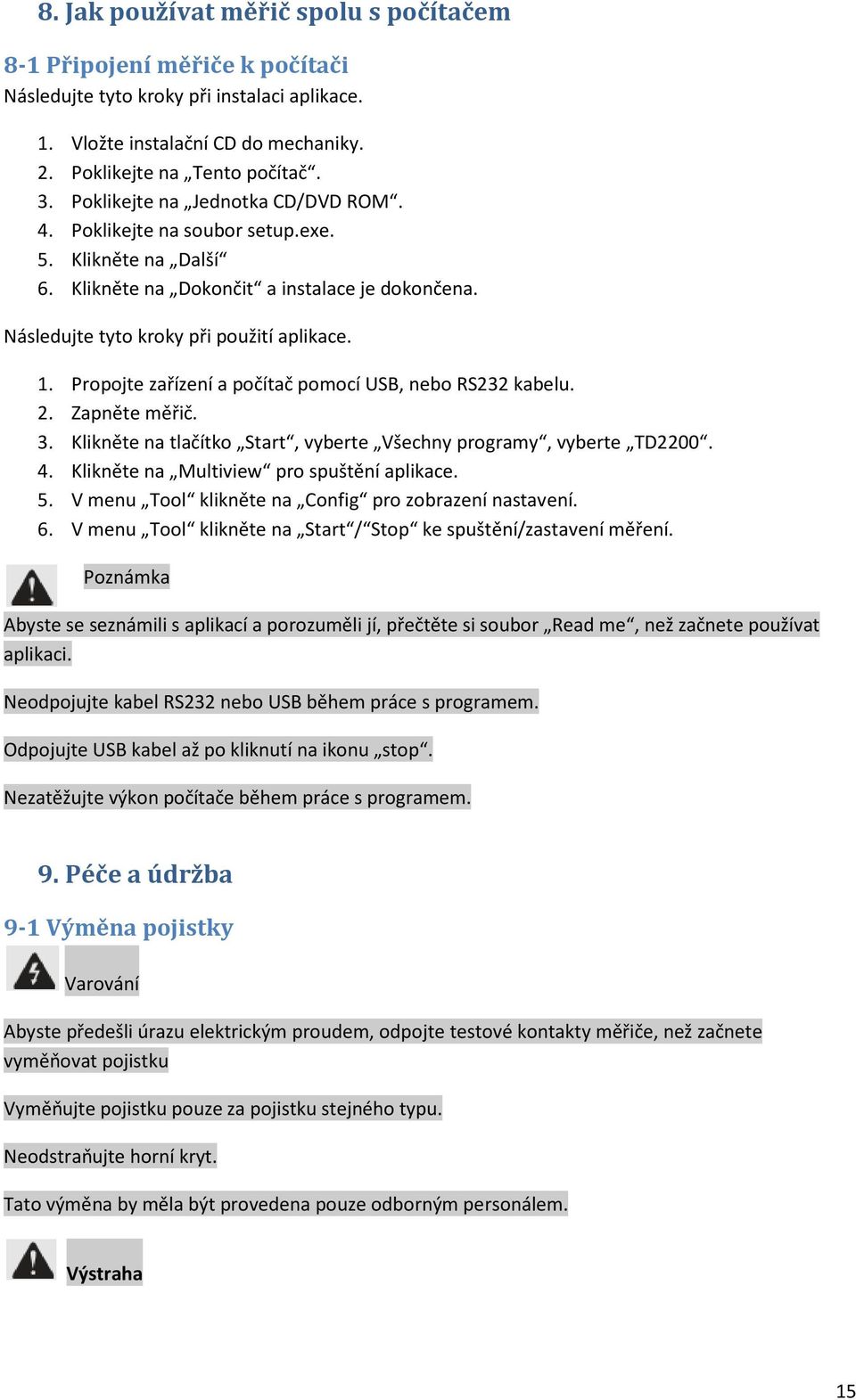

15 8. Jak používat měřič spolu s počítačem 8-1 Připojení měřiče k počítači Následujte tyto kroky při instalaci aplikace. 1. Vložte instalační CD do mechaniky. 2. Poklikejte na Tento počítač. 3. Poklikejte na Jednotka CD/DVD ROM. 4. Poklikejte na soubor setup.exe. 5. Klikněte na Další 6. Klikněte na Dokončit a instalace je dokončena. Následujte tyto kroky při použití aplikace. 1. Propojte zařízení a počítač pomocí USB, nebo RS232 kabelu. 2. Zapněte měřič. 3. Klikněte na tlačítko Start, vyberte Všechny programy, vyberte TD Klikněte na Multiview pro spuštění aplikace. 5. V menu Tool klikněte na Config pro zobrazení nastavení. 6. V menu Tool klikněte na Start / Stop ke spuštění/zastavení měření. Poznámka Abyste se seznámili s aplikací a porozuměli jí, přečtěte si soubor Read me, než začnete používat aplikaci. Neodpojujte kabel RS232 nebo USB během práce s programem. Odpojujte USB kabel až po kliknutí na ikonu stop. Nezatěžujte výkon počítače během práce s programem. 9. Péče a údržba 9-1 Výměna pojistky Varování Abyste předešli úrazu elektrickým proudem, odpojte testové kontakty měřiče, než začnete vyměňovat pojistku Vyměňujte pojistku pouze za pojistku stejného typu. Neodstraňujte horní kryt. Tato výměna by měla být provedena pouze odborným personálem. Výstraha 15

16 Abyste zachovali ochranu před shořením a ostatními riziky, vyměňujte pojistkou pouze za takovou, která má stejné hodnoty napětí a proudu. -Následujte tyto kroky při výměně pojistky. 1. Zmáčkněte tlačítko POWER, abyste vypnuli přístroj a odpojte testové konektory. 2. Odšroubujte zadní kryt měřiče a sejměte ho. 3. Vyjměte spálenou pojistku. 4. Vložte novou pojistku do prostoru pro pojistku. 5. Vložte kryt pojistky a zajistěte ho šroubem. Varování Nepoužívejte měřič, dokud není kryt pojistky na místě a plně zabezpečený. 9-2 Běžná údržba Jakékoliv úpravy, údržba, nebo oprava měřiče kromě výměny pojistky by měly být prováděny kvalifikovaným personálem. 1. Používejte a skladujte měřič v prostředí s pokojovou teplotou. Extrémní teploty mohou snížit životnost elektrických přístrojů a zdeformovat, nebo roztavit plastové části. 2. Udržujte váš měřič v suchu. Pokud je přístroj vystaven vlhkosti, ihned ho otřete do sucha. Tekutiny mohou obsahovat minerály, které způsobují korozi elektronických obvodů. 3. Zacházejte s vaším měřičem jemně a opatrně. Pád přístroje může poškodit obvody, nebo obal a způsobit, že měřič nebude pracovat správně. 4. Držte váš měřič mimo prach a špínu, které mohou způsobit předčasné opotřebování částí. 5. Příležitostně otírejte váš měřič vlhkým hadrem, aby stále vypadal jako nový (neprovádějte během měření a zapnutém přístroji). Nepoužívejte dráždivé chemikálie, čistící prostředky, nebo silné saponáty při čištění měřiče. 6. Zajistěte, aby se žádná voda nedostala do měřiče, abyste zabránili možným zkratům a poškození měřiče. 7. Manipulace s vnitřními součástmi přístroje nebo jejich úpravy mohou způsobit selhání a mohou zneplatnit jeho záruku. 10. Specifikace přístroje 10-1 Hlavní charakteristiky Maximální zobrazení 4000 jednotek (3 ¾ číslic) s automatickou detekcí polarity Max. vstupní proud DC/AC: 20 A Rychlost čtení 3-4 údaje za vteřinu Provozní teplota 0 C až 40 C (32 F až 104 F) Skladovací teplota -10 C až 50 C (14 F až 122 F) Teplota pro garantovanou přesnost +23 C +/- 5 C 16

17 10-2 Speciální charakteristiky Funkce Rozsah Přesnost Poznámka 40mV ± 0,8% údaje + 3 jednotky DC napětí 400mV/4V/40V/400V ± 0,5% údaje + 5 jednotek 1000V ± 0,8% údaje + 3 jednotky 40mV ± 1% údaje + 3 jednotky AC napětí 4V/40V/400V ± 1% údaje + 5 jednotek 750V ± 1(40Hz-4KHz) 750V 400Hz ± 2,5(405Hz-20KHz) (pouze DM-933) DC proud AC proud 400uA/4mA/40mA/400mA ± 0,8% údaje + 5 jednotek 20A ± 1% údaje + 10 jednotek 400uA/4mA/40mA/400mA ± 1,2% údaje + 5 jednotek 20A ± 2% údaje + 5 jednotek 400Ω/4KΩ/40KΩ/400KΩ ± 0,8% údaje + 5 jednotek Odpor 4MΩ ± 1% údaje + 3 jednotky 40MΩ ± 1,2% údaje + 5 jednotek Funkce Rozsah Přesnost Poznámka Kapacitance 40nF/400nF/4uF ± 2% údaje + 5 číslic 40uF/400uF/4000uF ± 3% údaje + 5 číslic Kmitočet 10Hz-10MHz ± 0,1% údaje + 5 číslic Induktance Teplota 40mH-400mH -40 C-200 C ± 2% údaje + 10 číslic ± 3% údaje + 5 C 400mH-40H 200 C-1200 C ± 3% údaje + 10 číslic ± 3% údaje + 2 C (pouze DM-933) (pouze DM-933) Dioda Měří průchozí odpor polovodiče. Spojení v Kohmech a testový proud přibližně 1mA (Průchozá napětí max. 1,5V) Kontinuita Ozve se pípnutí, pokud je naměřený odpor menší než přibližně 30Ω ±20 jednotek. 17
