1 Vývoj, výroba, prodej a servis čerpací techniky, CNC obrábění kovů Slévárenství barevných kovů Na Brachlavě 20, Prostějov-Krasice , tel , cerpol@seznam.cz Návod na montáž a použití: Ponorné čerpadlo GS-70-1-

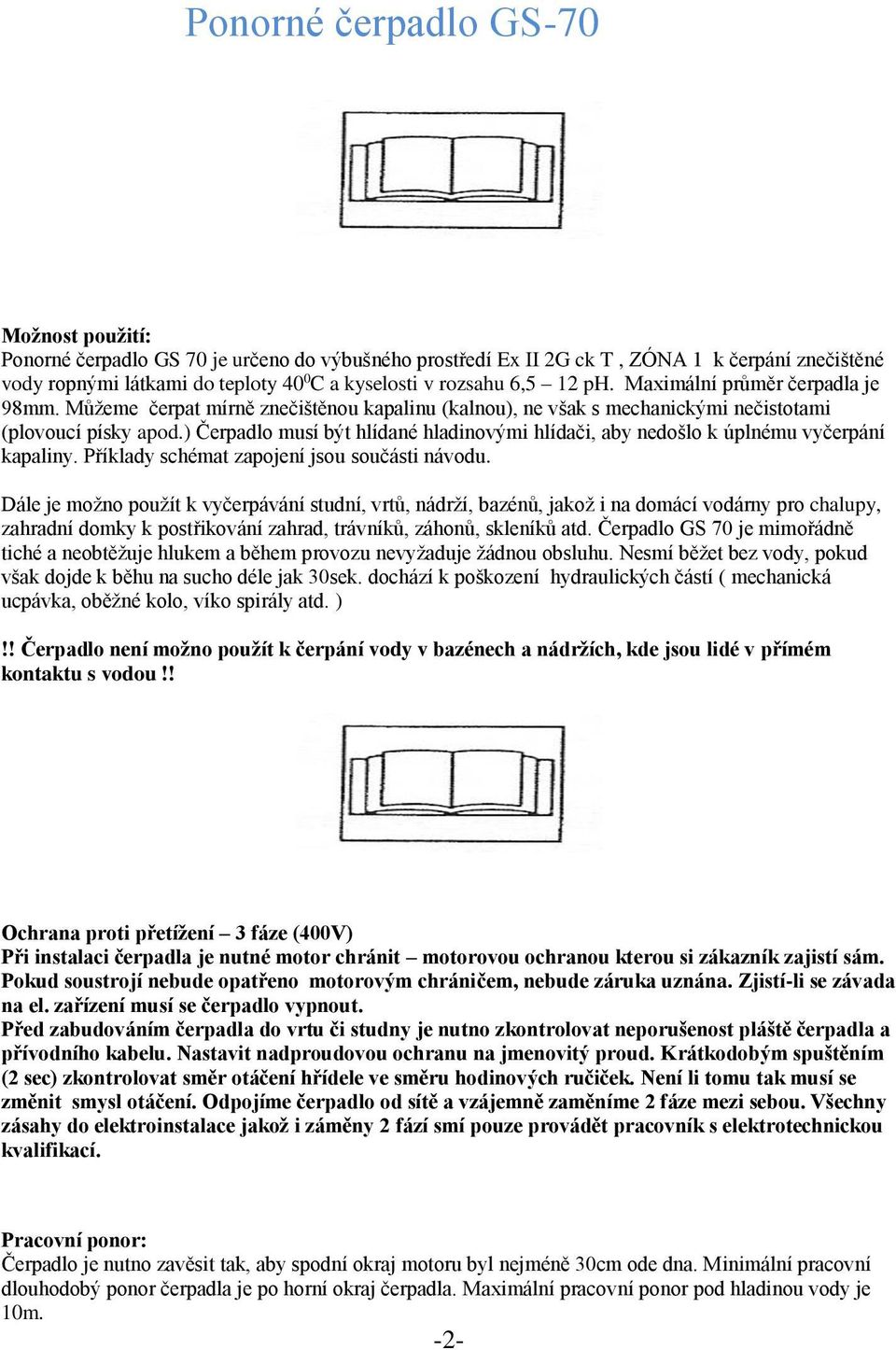

2 Ponorné čerpadlo GS-70 Možnost použití: Ponorné čerpadlo GS 70 je určeno do výbušného prostředí Ex II 2G ck T, ZÓNA 1 k čerpání znečištěné vody ropnými látkami do teploty 40 0 C a kyselosti v rozsahu 6,5 12 ph. Maximální průměr čerpadla je 98mm. Můžeme čerpat mírně znečištěnou kapalinu (kalnou), ne však s mechanickými nečistotami (plovoucí písky apod.) Čerpadlo musí být hlídané hladinovými hlídači, aby nedošlo k úplnému vyčerpání kapaliny. Příklady schémat zapojení jsou součásti návodu. Dále je možno použít k vyčerpávání studní, vrtů, nádrží, bazénů, jakož i na domácí vodárny pro chalupy, zahradní domky k postřikování zahrad, trávníků, záhonů, skleníků atd. Čerpadlo GS 70 je mimořádně tiché a neobtěžuje hlukem a během provozu nevyžaduje žádnou obsluhu. Nesmí běžet bez vody, pokud však dojde k běhu na sucho déle jak 30sek. dochází k poškození hydraulických částí ( mechanická ucpávka, oběžné kolo, víko spirály atd. )!! Čerpadlo není možno použít k čerpání vody v bazénech a nádržích, kde jsou lidé v přímém kontaktu s vodou!! Ochrana proti přetížení 3 fáze (400V) Při instalaci čerpadla je nutné motor chránit motorovou ochranou kterou si zákazník zajistí sám. Pokud soustrojí nebude opatřeno motorovým chráničem, nebude záruka uznána. Zjistí-li se závada na el. zařízení musí se čerpadlo vypnout. Před zabudováním čerpadla do vrtu či studny je nutno zkontrolovat neporušenost pláště čerpadla a přívodního kabelu. Nastavit nadproudovou ochranu na jmenovitý proud. Krátkodobým spuštěním (2 sec) zkontrolovat směr otáčení hřídele ve směru hodinových ručiček. Není li tomu tak musí se změnit smysl otáčení. Odpojíme čerpadlo od sítě a vzájemně zaměníme 2 fáze mezi sebou. Všechny zásahy do elektroinstalace jakož i záměny 2 fází smí pouze provádět pracovník s elektrotechnickou kvalifikací. Pracovní ponor: Čerpadlo je nutno zavěsit tak, aby spodní okraj motoru byl nejméně 30cm ode dna. Minimální pracovní dlouhodobý ponor čerpadla je po horní okraj čerpadla. Maximální pracovní ponor pod hladinou vody je 10m. -2-

3 Poloha soustrojí: Základní pracovní poloha čerpadla je vertikální. Může však pracovat i v horizontální nebo šikmé poloze. Čerpadlo je buď zavěšeno trvale na laně (výtlak hadice) nebo přímo zavěšeno na výtlačném potrubí. Při spouštění čerpadla do pracovní polohy, nebo jakékoliv jiné manipulaci je zakázáno tahat za kabel! Manipulace s čerpadlem: Veškerá manipulace se provádí, pokud je čerpadlo odpojeno ze sítě! Důležitá upozornění: Při zkoušení směru otáčení, nesmí být spuštěno déle než 3 sekundy. Veškerý zásah do elektroinstalace, včetně záměny fází a zapojení, musí provést jen pracovník s potřebnou elektrokvalifikací! Za kabel se nesmí tahat, nebo s pomocí kabelu čerpadlo nosit či vytahovat! Konec kabelu nesmí přijít do kontaktu s vodou. Při jakémkoliv zásahu do čerpadla, protáčení ob. kola, čištění apod., je nutné čerpadlo odpojit od elektrické sítě a zabránit možnosti jeho následného zapojení zpět na síť ani omylem!! Záruky a oprava: Doba trvání záruky je uvedena v kupní smlouvě. Výrobce neručí za škody vzniklé špatnou neodbornou obsluhou, či přetížení stroje nebo jinou nahodilou příčinou. Ze záruky je rovněž vyjmuto poškození při přepravě (tahání za kabel, nárazy), nebo chybné zapojení. V záruční době smí opravu čerpadla provádět jen výrobce nebo autorizovaný servis. Likvidace strojního zařízení dle platných předpisů a norem. Hlučnost strojního zařízení je menší než 70dB(A), měřeno při max. výkonu čerpadla dle ČSN EN

4 Graf: H - m Q - l/min Průtok Q ( l.min -1 ) 35 Dopravní výše H (m) 67 Příkon soustrojí Pc (kw) 0.45kW Napětí U (V) 400 Proud In (A) 1,2 Otáčky u (min -1 ) 2800 Kmitočet (Hz) 50 Krytí IP68 Celková hmotnost m (kg) cca 8,5 Pro dodání čerpadel platí ČSN Prohlášení o shodě Výrobce ujišťuje, že na všechny výrobky bylo vydáno ES prohlášení o shodě. Záruční podmínky: Doba trvání záruky je 24 měsíců. Záruka se n e v z t a h u j e : - na poškození při neodborné manipulaci s čerpadlem při dopravě ( táhání za kabel, nárazy čerpadla ) - vzniklé dodatečnými úpravami a jinými nepovolenými zásahy do výrobku Změny textu, technických údajů a vyobrazení jsou vyhrazeny. Verze

5 Poruchy a jejich odstranění: Čerpadlo se nerozběhne a motor je přitom tichý: Přerušený proud ze sítě: Opravit (provede pouze pověřená organizace) Závada v el. motoru (izolační odpor DM- opraví výrobce). Čerpadlo se nerozběhne a motor bručí: Opravit závady mezi sítí a kabelem (pracovník s příslušnou elektrotechnickou kvalifikací) Ostatní závady výrobce. Zablokovaný rotor vlivem předmětu, který vnikl do hydraulické části čerpadla těleso čerpadla předmět odstranit. Čerpadlo běží a nedodává kapalinu: Čerpadlo má opačné otáčky el. motoru. Velká dopravní výška použít čerpadlo s vyššími parametry. Ucpané sání vytáhnout čerpadlo a vyčistit. Čerpadlo není dostatečně ponořeno dodržet minimální doporučenou výšku hladiny. Čerpadlo běží, jeho výkon je malý, chod někdy hlučný: Velké opotřebení hydraulických dílů čerpadla oprava u výrobce nebo příslušného servisu. Čerpadlo musí být bezpodmínečně jištěno proti přepětí a zkratu! Nadproudová ochrana musí být nastavená na jmenovitý jistící proud čerpadla (viz. štítek motoru, nebo tabulka v návodě! ) Proti nebezpečnému dotykovému napětí musí být čerpadlo zabezpečeno podle normy a přidružených norem! V prostorách velmi nebezpečných lze zvýšenou ochranu provést pospojováním, nebo proudovým chráničem. Je nutné, aby návod k obsluze byl v místě provozní instalace čerpadla stále k dispozici. -5-

6 Popis soustrojí: Celé soustrojí je vyrobeno z nerezu, mosazi a litiny. Motor je tří fázový asynchronní s rotorem na krátko suchý. Rotor je nalisován na hřídeli a uložen ve dvou kuličkových ložiscích. Celý komplet je zalisován do nerezového pláště. Celý motor je chráněn proti průsaku vody dvojitým těsnícím uzlem. Spodní víko motoru je vyrobeno z litiny a utěsněno dvěma O kroužky. Motor s čerpadlem je uložen na jedné hřídeli jako soustrojí. Hydraulická část, což je: víko výtlačné, těleso čerpadla, víko čerpadla a oběžné kolo jsou vyrobeny z mosazi. Motor je utěsněn mechanickou ucpávkou. Rotor je od statoru oddělen nerezovou vložkou která je utěsněna proti průsaku vody do statorového svazku o- kroužky (pojistka v případě vydření mechanické ucpávky). Přívodní kabel prochází stahovací maticí, gumovou těsnící vložkou a svěrnou vložkou, která brání vytržení kabelu. Samotné zapojení kabelu je provedeno přímo do vinutí motoru a zemnící kabel naletován do statorového svazku. Řez čerpadlem: -6-

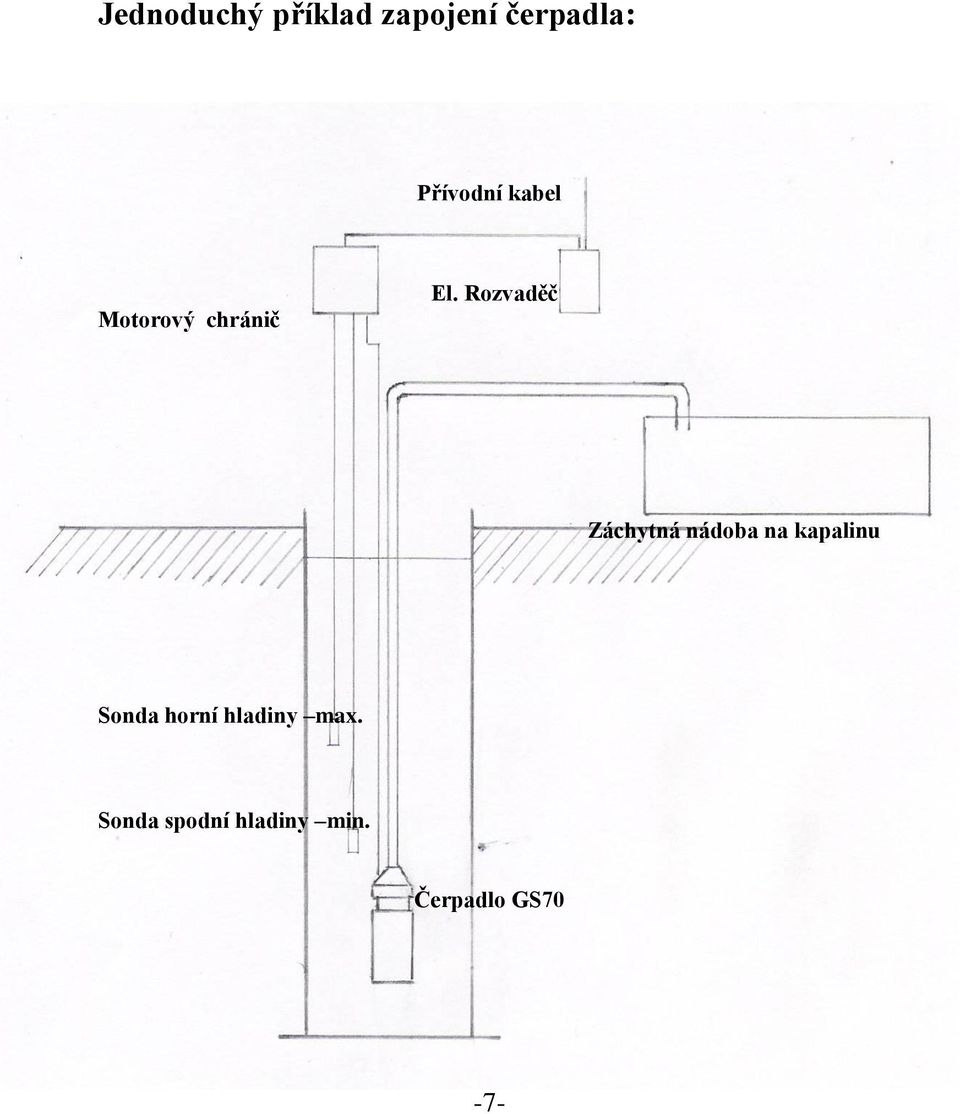

7 Jednoduchý příklad zapojení čerpadla: Přívodní kabel Motorový chránič El. Rozvaděč Záchytná nádoba na kapalinu Sonda horní hladiny max. Sonda spodní hladiny min. Čerpadlo GS70-7-
