MĚŘIČ TLAKU. typ TLAK

Transkript

1 MĚŘIČ TLAKU typ TLAK Úvod Tento výrobek byl zkonstruován podle současného stavu techniky a odpovídá platným evropským a národním normám a směrnicím. U výrobku byla doložena shoda s příslušnými normami. Odpovídající prohlášení a doklady jsou uloženy u výrobce. Výrobek má odpovídající úroveň elektromagnetické odolnosti, aby byl umožněn jeho nerušený provoz v obvyklém prostředí elektromagnetické kompatibility, ve kterém má být používán. Před uvedením výrobku do provozu si přečtěte tuto technickou dokumentaci a dodržujte pokyny, které jsou v ní uvedené. Vzniknouli škody nedodržením této technické dokumentace, zanikne nárok na záruku. Výrobce neručí za následné škody, které by z toho vyplynuly. Výrobce rovněž neodpovídá za věcné škody a úrazy osob, které byly způsobeny neodborným zacházením s tímto výrobkem nebo nedodržováním bezpečnostních předpisů. Z bezpečnostních důvodů a důvodů registrace (CE) nesmí být výrobek přestavován a nesmějí být prováděny žádné změny v jeho vnitřním zapojení. Výrobek je určen k použití pouze osobám s odpovídající odbornou kvalifikací. Neodborná manipulace může výrobek poškodit. Po ukončení své životnosti musí být výrobek vyřazen (zlikvidován) podle zákonných předpisů. Chraňte své životní prostředí a odevzdejte výrobek do sběrny elektroodpadu nebo jej vraťte výrobci, který zajistí jeho likvidaci

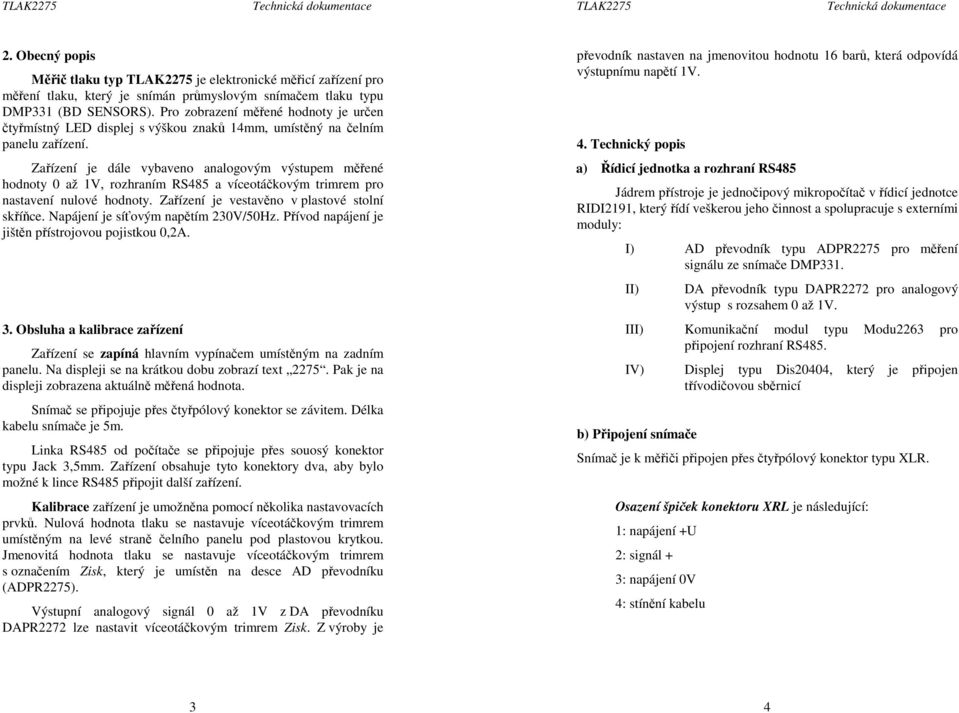

2 2. Obecný popis Měřič tlaku typ TLAK2275 je elektronické měřicí zařízení pro měření tlaku, který je snímán průmyslovým snímačem tlaku typu DMP331 (BD SENSORS). Pro zobrazení měřené hodnoty je určen čtyřmístný LED displej s výškou znaků 14mm, umístěný na čelním panelu zařízení. Zařízení je dále vybaveno analogovým výstupem měřené hodnoty 0 až 1V, rozhraním RS485 a víceotáčkovým trimrem pro nastavení nulové hodnoty. Zařízení je vestavěno v plastové stolní skříňce. Napájení je síťovým napětím 230V/50Hz. Přívod napájení je jištěn přístrojovou pojistkou 0,2A. 3. Obsluha a kalibrace zařízení Zařízení se zapíná hlavním vypínačem umístěným na zadním panelu. Na displeji se na krátkou dobu zobrazí text Pak je na displeji zobrazena aktuálně měřená hodnota. Snímač se připojuje přes čtyřpólový konektor se závitem. Délka kabelu snímače je 5m. Linka RS485 od počítače se připojuje přes souosý konektor typu Jack 3,5mm. Zařízení obsahuje tyto konektory dva, aby bylo možné k lince RS485 připojit další zařízení. Kalibrace zařízení je umožněna pomocí několika nastavovacích prvků. Nulová hodnota tlaku se nastavuje víceotáčkovým trimrem umístěným na levé straně čelního panelu pod plastovou krytkou. Jmenovitá hodnota tlaku se nastavuje víceotáčkovým trimrem s označením Zisk, který je umístěn na desce AD převodníku (ADPR2275). Výstupní analogový signál 0 až 1V z DA převodníku DAPR2272 lze nastavit víceotáčkovým trimrem Zisk. Z výroby je převodník nastaven na jmenovitou hodnotu 16 barů, která odpovídá výstupnímu napětí 1V. 4. Technický popis a) Řídicí jednotka a rozhraní RS485 Jádrem přístroje je jednočipový mikropočítač v řídicí jednotce RIDI2191, který řídí veškerou jeho činnost a spolupracuje s externími moduly: I) AD převodník typu ADPR2275 pro měření signálu ze snímače DMP331. II) DA převodník typu DAPR2272 pro analogový výstup s rozsahem 0 až 1V. III) Komunikační modul typu Modu2263 pro připojení rozhraní RS485. IV) Displej typu Dis20404, který je připojen třívodičovou sběrnicí b) Připojení snímače Snímač je k měřiči připojen přes čtyřpólový konektor typu XLR. Osazení špiček konektoru XRL je následující: 1: napájení +U 2: signál + 3: napájení 0V 4: stínění kabelu 3 4

3 c) Rozsahy a jednotky měření Snímač tlaku DMP331 umožňuje absolutní měření tlaku v uzavřených systémech s rozsahem od 0 do 16 barů. Pro tento účel musí být rozpojena letovací propojka na desce řídicí jednotky, která je umístěna nad štítkem RIDI2191. Z výroby je propojka spojena a v tomto případě odpovídá nulová hodnota tlaku běžnému atmosférickému tlaku. Rozlišení měřené hodnoty tlaku je 0,01 baru. d) Napájecí zdroj Zařízení obsahuje napájecí zdroj typu Zdro2232 se vstupním napětím 230V/50Hz a nestabilizovaným stejnosměrným napětím 15V. Zdroj je vybaven odrušovacím filtrem a jištěn vratnou polymerickou pojistkou 0,5A umístěnou na desce zdroje. Přívodní napětí je přivedeno přes přístrojovou pojistku 0,2A a hlavní vypínač, umístěnými na zadním panelu. 5. Bezpečnostní opatření Zařízení je napájeno síťovým napětím 230V/50Hz a při údržbě je vždy nutné dodržet příslušné bezpečnostní předpisy. Zařízení je v provedení s dvojitou izolací a neobsahuje uzemňovací svorkovnici. Napájecí zdroj splňuje podmínky ČSN transformátor v bezpečnostním provedení. Součástí dodávky výrobku je protokol o kusové zkoušce elektrického zařízení podle ČSN Technické parametry Napájecí napětí: 230V,50Hz Jmenovitý příkon: 4,5VA Displej: LED 4 znaky 14mm Analogový výstup tlaku: 0 až 1V Rozsah zobrazení tlaku: 0 až 16,00 bar Rozhraní RS485: 9600Bd Provozní teplota: -10 C až 40 C Rozměry: 210 x 70 x 180 mm (š x v x h) Krytí: IP50 Pracovní prostředí: základní dle ČSN čl Ochrana zařízení před nebezpečným dotykovým napětím: -základní: dvojitou izolací a samočinným odpojením od zdroje Upozornění!!! Zařízení TLAK2275 včetně technické dokumentace a uživatelského software jsou autorským dílem chráněným příslušnými zákony. 5 6

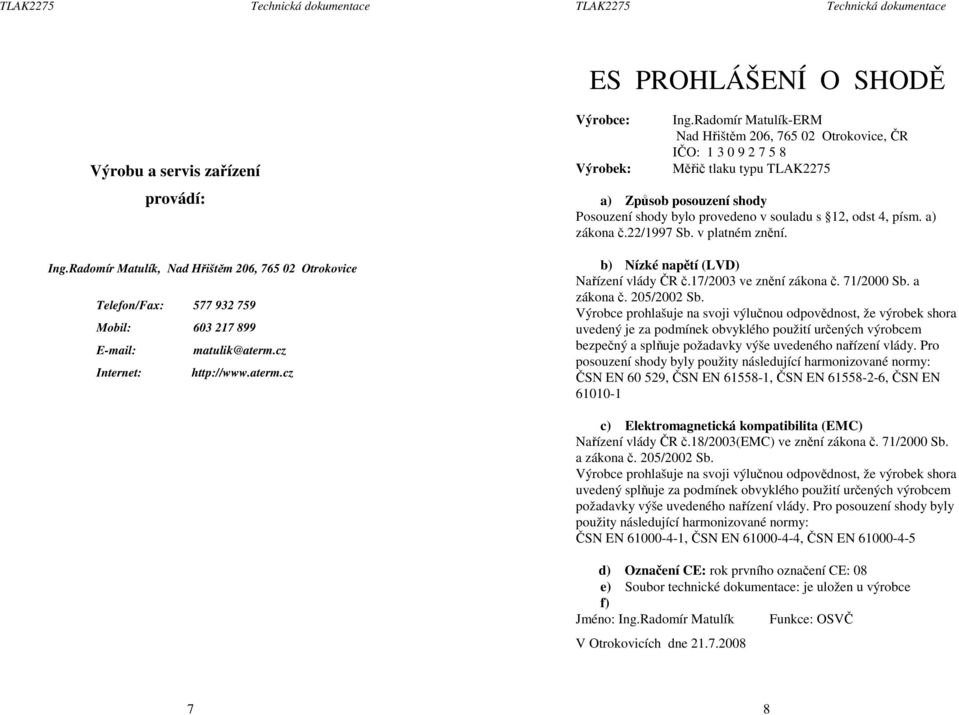

4 ES PROHLÁŠENÍ O SHODĚ Výrobu a servis zařízení provádí: Ing.Radomír Matulík, Nad Hřištěm 206, Otrokovice Telefon/Fax: Mobil: matulik@aterm.cz Internet: Výrobce: Výrobek: Ing.Radomír Matulík-ERM Nad Hřištěm 206, Otrokovice, ČR IČO: Měřič tlaku typu TLAK2275 a) Způsob posouzení shody Posouzení shody bylo provedeno v souladu s 12, odst 4, písm. a) zákona č.22/1997 Sb. v platném znění. b) Nízké napětí (LVD) Nařízení vlády ČR č.17/2003 ve znění zákona č. 71/2000 Sb. a zákona č. 205/2002 Sb. Výrobce prohlašuje na svoji výlučnou odpovědnost, že výrobek shora uvedený je za podmínek obvyklého použití určených výrobcem bezpečný a splňuje požadavky výše uvedeného nařízení vlády. Pro posouzení shody byly použity následující harmonizované normy: ČSN EN , ČSN EN , ČSN EN , ČSN EN c) Elektromagnetická kompatibilita (EMC) Nařízení vlády ČR č.18/2003(emc) ve znění zákona č. 71/2000 Sb. a zákona č. 205/2002 Sb. Výrobce prohlašuje na svoji výlučnou odpovědnost, že výrobek shora uvedený splňuje za podmínek obvyklého použití určených výrobcem požadavky výše uvedeného nařízení vlády. Pro posouzení shody byly použity následující harmonizované normy: ČSN EN , ČSN EN , ČSN EN d) Označení CE: rok prvního označení CE: 08 e) Soubor technické dokumentace: je uložen u výrobce f) Jméno: Ing.Radomír Matulík Funkce: OSVČ V Otrokovicích dne

5 Protokol o kusové zkoušce elektrického zařízení podle ČSN Název zařízení: Měřič tlaku typ TLAK Výrobce: Ing.Radomír Matulík-ERM, Nad Hřištěm 206, Otrokovice 3. Výrobní číslo: Popis zařízení: Měřič talku TLAK2275 je elektrické zařízení s pohyblivým přívodem. Způsob používání: kategorie C el.zařízení přenosné, přemísťované občas Třída ochrany: třída II 5. Technické parametry zařízení: a) Napájecí napětí: 230V, 50Hz b) Příkon: 4,5VA c) Stupeň krytí: IP50 ověřen zkouškou a prohlídkou podle ČSN EN d) Prostředí: Základní podle ČSN e) Připojení k síti: Šňůrou CYSY 2Cx1 f) Ochrana před nebezpečným dotykem: Základní: dvojitou izolací a samočinným odpojením od zdroje Přístrojová skříň je v provedení s dvojitou izolací 6. Výsledky zkoušky zařízení: a) Prohlídka: Při prohlídce nebyly zjištěny žádné závady. b) Měření: Provedení zařízení nevyžaduje měření c) Zkouška chodu: Při zkoušce chodu zapnutím a ověřením všech funkcí zařízení nebyly zjištěny žádné závady. d) Závěr:Naměřené hodnoty vyhovují ČSN , ČSN a ČSN e) Celkový posudek: Zkoušené elektrické zařízení je schopné bezpečného provozu. 7. Přílohy: Technická zpráva o elektrickém vybavení 8. Datum kontroly a podpis:
