Návod k montáži a provozu. HBX mini Hydrobox s ovládacím panelem

Transkript

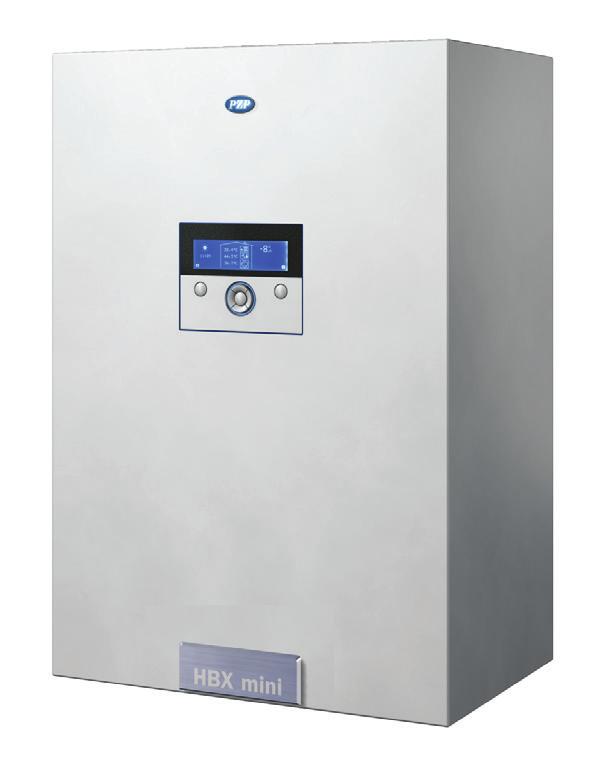

1 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

2 Obsah 1. Obecné informace Použité symboly Účel použití Přehled norem a předpisů Bezpečnostní pokyny Přeprava, balení a skladování Přeprava Balení Skladování Technický popis Montáž Montáž na stěnu Požadavky na místo montáže Montážní materiál Montážní práce Hydraulické připojení Bezpečnostní zařízení Elektrické připojení Uvedení do provozu Poruchy a jejich odstranění Bezpečnostní pokyny Hlášení o poruchách Údržba Vyřazení z provozu, likvidace Technické údaje Výrobní štítek Parametry Rozměry Elektrický přívod Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

3 12. Přílohy Hydraulické schéma Vnitřní hydraulické schéma Elektrické schéma ES prohlášení o shodě Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 3

4 Obecné informace 1. Obecné informace Tento návod popisuje bezpečnou montáž hydroboxu HBX mni a jeho uvedení do provozu. Návod je součástí zařízení a musí být během životnosti výrobku uschován. Návod předejte každému dalšímu vlastníkovi, provozovateli či obsluze. Návod musí být uschován v bezprostřední blízkosti zařízení a musí být kdykoli přístupný personálu obsluhy, údržby nebo servisu. Před použitím a zahájením všech prací si návod pečlivě přečtěte a ujistěte se, že mu rozumíte. Při montáži a obsluze zařízení dodržujte všechny bezpečnostní pokyny uvedené v tomto návodu a dále všechny všeobecné zásady bezpečnosti práce a ochrany zdraví při práci. Práva na technické změny vyhrazena. Barevné provedení výrobku nemusí odpovídat provedení vyobrazeném na fotografiích použitých v tomto návodu Použité symboly V návodu jsou použity následující symboly: Informace pro uživatele. Informace nebo pokyny pro kvalifikovaný odborný personál. NEBEZPEČÍ Ohrožení života! Varování před bezprostředně hrozícím nebezpečím, které vede k závažnému zranění nebo úmrtí. 4 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

5 Obecné informace VAROVÁNÍ Nebezpečná situace! Varování před nebezpečnou situací, která by mohla vést k závažnému zranění nebo úmrtí. POZOR Věcné škody! Upozornění na nebezpečnou situaci, která by mohla vést k věcným škodám. Dodatečná informace pro lepší pochopení Účel použití Hydrobox HBX mini je určen pro instalaci s tepelným čerpadlem vzduch-voda AWX ECONOMIC / ARCTIC. Hydrobox zajišťuje snadné připojení tepelného čerpadla k otopné soustavě. Hydrobox HBX mini je určen pro použití v suchých prostorách chráněných před mrazem a prachem. Jakékoli jiné použití je zakázané a výrobce v tomto případě nenese žádnou zodpovědnost za případné škody. Označení umístěné na zařízení výrobcem nesmí být odstraňováno, měněno a musí zůstat trvale čitelné. Pokud se na zařízení vyskytne závada, nesmí být zařízení do jejího odstranění používáno. Jakékoliv změny nebo přestavby zařízení jsou zakázány. Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 5

6 Přehled norem a předpisů 2. Přehled norem a předpisů Uzavřené expanzní nádoby s vestavěnou membránou pro instalování ve vodních systémech podle ČSN EN Tepelné soustavy v budovách podle ČSN EN A1 Tepelné soustavy v budovách Příprava teplé vody podle ČSN Tepelné soustavy v budovách Zabezpečovací zařízení podle ČSN (ČSN EN ) Elektrické připojení a jištění v souladu s ČSN , ČSN , ČSN , ČSN EN Provoz zařízení v souladu s ČSN Platné, příslušné normy, směrnice a nařízení. 3. Bezpečnostní pokyny Pro bezpečné používání zařízení je nutné dodržovat všechny pokyny uvedené v tomto návodu k montáži a použití. Před montáží / uvedením do provozu si důkladně přečtěte návod k montáži a provozu. Elektrické připojení může provádět pouze proškolený pracovník s potřebnou odbornou kvalifikací. Dodržujte pokyny uvedené v samostatných návodech pro jednotlivé komponenty a příslušenství. Bezpečnostní zařízení musí být dimenzována a namontována pro dané zařízení v souladu s technickými směrnicemi. Zamezte manipulaci dětmi, nezletilými a nesvéprávnými osobami bez dozoru! NEBEZPEČÍ Ohrožení života! Před zahájením prací zkontrolujte umístění elektrických, plynových a vodních přípojek a vedení. 6 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

7 Přeprava, balení a skladování 4. Přeprava, balení a skladování 4.1. Přeprava Zkontrolujte, zda je dodávka kompletní a neporušená. Jestliže zjistíte škody způsobené při přepravě nebo dodávka není kompletní, kontaktujte Vašeho prodejce. Hydrobox HBX mini je dodáván na speciální dřevěné paletě. VAROVÁNÍ Věcné škody nebo poranění padajícím zařízením! Zařízení umístěte na přepravní prostředek tak, aby se zabránilo jeho posunutí, poškození, překlopení nebo pádu Balení Pro balení byly použity výhradně ekologické materiály. Obalové materiály jsou ceé suroviny a mohou se opět použít. Předejte je proto k recyklaci. Pokud to není možné, zneškodněte je v souladu s místními předpisy Skladování Zařízení a jeho komponenty skladujte za následujících podmínek: zařízení skladujte na suchém místě chráněném proti přímému slunečnímu záření, povětrnostním vlivům, mrazu a prachu zařízení nevystavujte agresivním médiím relativní vlhkost vzduchu nesmí překročit 60 % Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 7

8 Technický popis 5. Technický popis Hydrobox HBX mini se skládá ze sekundárního oběhového čerpadla, elektrokotle (doplňkový / bivalentní zdroj tepla), tlakové expanzní nádoby, třícestného ventilu včetně servopohonu pro přepínání mezi pracovními režimy TOPENÍ / PŘÍ- PRAVA TV, integrovaného elektrického rozváděče a dalších prvků potřebných pro připojení tepelného čerpadla AWX ECONOMIC / ARCTIC jako základního zdroje tepla k otopné soustavě. Všechny prvky jsou po jednoduché demontáži kompaktně řešeného čelního krytu snadno přístupné. Elektrický rozváděč hydroboxu HBX mini zajišťuje snadné elektrické připojení tepelného čerpadla. V plném rozsahu nahrazuje elektrický rozváděč Powerbox Comfort. S vlastním tepelným čerpadlem je propojen kabelovým svazkem, který je nutné samostatně objednat jako příslušenství tepelného čerpadla. K elektrickému rozváděči hydroboxu HBX mini se dále připojují zejména: hlavní elektrický přívod, externí teplotní sondy, ovládací signály pro řízení provozu vytápěcího systému, případně další oběhová čerpadla, směšovací ventily apod. Elektrický rozváděč nezajišťuje řízení provozu vlastního tepelného čerpadla a dále řízení a regulaci vytápěcího systému s tepelným čerpadlem včetně elektrokotle. Tyto funkce zajišťuje řídicí systém, který je součástí standardní dodávky tepelného čerpadla AWX ECONOMIC / ARCTIC. Detailnější informace k obsluze zařízení jsou proto k dispozici v samostatných návodech daného tepelného čerpadla. Pro komunikaci s tepelným čerpadlem slouží terminál Comfort s přehledným displejem. Na displeji jsou zobrazovány parametry a provozní stavy tepelného čerpadla a vytápěcího systému. Pro řízení integrovaného elektrokotle jsou použity oba dva univerzální výstupy i univerzální vstup řídicího systému tepelného čerpadla, které proto už není možné využít k žádným dalším funkcím! 8 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

9 Montáž 6. Montáž 6.1. Montáž na stěnu Požadavky na místo montáže Místo instalace musí být zvoleno tak, aby byl hydrobox HBX mini dobře přístupný. Stěna musí mít dostatečnou nosnost. Hydrobox HBX mini může být instalován pouze uvnitř vytápěného objektu. Relativní vlhkost vzduchu v místě instalace nesmí překročit 60 %. Je nutné vyloučit kondenzaci vody na elektrických komponentech. Hydrobox HBX mini musí být umístěn takovým způsobem aby byl zajištěn přístup pro montáž hydraulického a elektrického připojení a dále přístup pro běžnou údržbu a servis. Z hlediska bezpečnosti musí být před hydroboxem zajištěn volný prostor minimálně 80 cm. Vzdálenost mezi hydroboxem a tepelným čerpadlem by měla být co nejmenší. Minimální vzdálenosti volný prostor min.100 min.100 min. 800 PZP HBX mini ZEĎ volný prostor Obr.č. 1 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 9

10 Montáž Montážní materiál Montážní materiál není součástí dodávky. K provedení montáže je nutné zajistit následující materiál: 3 šrouby 3 hmoždinky 3 podložky Montážní práce 1. Pomoci přiložené vrtací šablony vyvrtejte 3 díry a zasuňte do nich hmoždinky. 2. Demontujte čelní kryt. 3. Přišroubujte skříň elektrického rozváděče ke stěně pomocí tří šroubů. Rozteče děr LEGENDA: PZP HBX mini Otvory v rámu výrobku Ø 12 mm pro zavěšení na zeď 2 - Otvor v rámu výrobku Ø 10 mm pro zajištění na zdi Obr.č Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

11 Montáž 6.2. Hydraulické připojení Všechny hydraulické připojení hydroboxu HBX mini se provádějí zespodu. Schémata zapojení hydraulické části se nacházejí v kapitole Hydraulické připojení 370 ZEĎ Vstup z TČ Vstup z otopné soustavy / otopné vody pro přípravu TV Výstup do otopné soustavy Výstup otopné vody pro přípravu TV Výstup od pojišťovacího ventilu Výstup do TČ Obr.č. 3 Všechny připojovací hrdla jsou opatřeny vnějším závitem. Připojení všech vstupů a výstupů musí být provedeno tak, aby bylo zaručeno snadné odvzdušnění celého systému Bezpečnostní zařízení Integrovaný elektrokotel je opatřen havarijním termostatem a přetlakovým pojistným ventilem s otevíracím přetlakem 0,25 MPa. Součástí hydroboxu je tlaková expanzní nádoba o objemu 12 litrů. V případě, že daný objem vestavěné tlakové expanzní nádoby bude nedostačující potřebám a charakteru otopné soustavy, je nutné zapojení rozšířit o externí expanzní nádobu odpovídajícího objemu. Ostatní části otopného systému opatřete bezpečnostním zařízením podle ČSN EN Bezpečnostním zařízením podle ČSN EN opatřete rovněž tepelné čerpadlo. Zajistěte vhodným způsobem odvod vody od pojistného ventilu. Provedení odvodu musí být provedeno tak, aby se zabránilo rozstřiku vody a současně došlo ke snížení teploty vody a aby odtok byl viditelný a nebyl nebezpečný. Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 11

12 Montáž VAROVÁNÍ Nebezpečná situace nebo věcné škody v důsledku vysoké teploty vody na výstupu z pojistného ventilu! Teplota vody na odvodu od pojistného ventilu může dosahovat až 110 C. Ujistěte se, že odtok vody je proveden bezpečně a vylučuje opaření osob a poškození majetku. UPOZORNĚNÍ Věcné škody! Před vstupem vody z otopné soustavy do hydroboxu musí být vždy instalován filtr nečistot Elektrické připojení Aby bylo možné provést elektrické připojení, je nutné demontovat čelní kryt, viz. kapitola VAROVÁNÍ Nebezpečná situace nebo věcné škody v důsledku pádu krytu! Po osazení čelního krytu zpět na hydrobox se ujistěte se že je pevně připevněn. Při zpětné montáži čelního krytu je nutné kryt dobře zajistit. Po montáži zkontrolujte zda je čelní kryt pevně připevněn. Před montáží hydroboxu HBX mini v kombinaci s tepelným čerpadlem AWX ECONOMIC / ARCTIC je nutné u příslušného dodavatele energie vyžádat povolení k připojení. Dále je nutné zkontrolovat potřebnou velikost hlavního jističe. Samostatně jištěný hlavní přívod elektřiny pro hydrobox HBX mini musí být dimenzován podle nadřazeného jističe a délky přívodního kabelu. Hydrobox HBX mini je dodáván bez hlavního vypínače. 12 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

13 Montáž Pro připojení hydroboxu HBX mini v kombinaci s tepelným čerpadlem AWX ECONOMIC / ARCTIC je nutné do místa instalace přivést: třífázové napájecí vedení V, 50 Hz eventuálně extra třífázové napájecí vedení pro topné tyče V, 50 Hz eventuálně extra napájecí vedení pro regulaci V, 50 Hz řídící signál HDO pro blokování provozu elektrokotle dle požadavků místního dodavatele energie NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem! Práce na zařízení pod napětím mohou vést k velmi závažnému zranění nebo k úmrtí. Před zahájením všech prací odpojte hydrobox HBX mini od napětí, a zajistěte ji proti opětovnému připojení. Zkontrolujte, zda je zařízení odpojeno od napětí. Elektrické síťové připojení tepelného čerpadla se provede prostřednictvím hydroboxu HBX mini. Pro elektrické propojení tepelného čerpadla a systémové jednotky použijte příslušné propojovací vedení, které je možné objednat jako volitelné příslušenství ve standardních délkách 6, 10, 15, 20 a 30 m. Propojovací vedení se na spodní straně protáhne dovnitř do hydroboxu a upevní se ke spodní části nosného plechu elektrického rozváděče uvnitř hydroboxu. Připojení jednotlivých kabelů se provede podle schéma elektrického připojení (viz příloha, kapitola 12.3). Veškerá elektroinstalace musí splňovat platné zákony, normy a místní předpisy. Práce na elektroinstalaci mohou provádět pouze proškolení pracovníci s potřebnou odbornou kvalifikací. Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 13

14 Uvedení do provozu 7. Uvedení do provozu Předpoklady: Všechny hydraulické vstupy a výstupy jsou odborně připojeny. Všechna použitá zařízení jsou odborně elektricky připojena. Instalace všech použitých zařízení a všechna připojení splňují platné zákony, normy a místní předpisy. 1. Propláchněte otopnou soustavu. 2. Otopnou vodu před napuštěním vytápěcího systému, upravte podle VDI Naplňte celý vytápěcí systém včetně tepelného čerpadla otopnou vodou. 4. Celý vytápěcí systém dobře odvzdušněte. 5. Zkontrolujte všechny použité bezpečnostní prvky (např. pojistný ventil, membránová expanzní nádoba, bezpečnostní termostat atd.). Uvedení zařízení do provozu Pokud je otopný systém naplněn otopnou vodou a odvzdušněn může být hydrobox HBX mini uveden do provozu společně s tepelným čerpadlem. Potřebné informace najdete v návodu na obsluhu daného tepelného čerpadla. 14 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

15 Poruchy a jejich odstranění 8. Poruchy a jejich odstranění 8.1. Bezpečnostní pokyny NEBEZPEČÍ Ohrožení života zásahem elektrického proudu! Práce na zařízení pod napětím mohou vést k velice závažným úrazům nebo k úmrtí. Před zahájením všech prací odpojte hydrobox HBX mini od napětí, a zajistěte ji proti opětovnému připojení. Zkontrolujte, že zařízení není pod proudem. Zařízení zajistěte proti opětovnému zapnutí. NEBEZPEČÍ Ohrožení života neodbornými pracemi! Neodborně prováděné práce na zařízení mohou vést k velice závažným poraněním nebo k úmrtí. Práce na zařízení smí provádět pouze autorizované odborné firmy a proškolení pracovníci s potřebnou kvalifikací Hlášení o poruchách Provozní poruchy se zobrazují na displeji ovládací jednotky. V příslušných návodech je popsáno, jak v takových případech postupovat. Nemůžete-li závadu odstranit sami, informujte příslušnou servisní organizaci. Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 15

16 Údržba 9. Údržba Pro bezpečný a spolehlivý provoz zařízení je nutné zajistit pravidelnou kontrolu a údržbu bezpečnostních prvků (pojistný ventil, membránová expanzní nádoba, bezpečnostní termostat atd.) a dále dle potřeby provádět odvzdušnění otopného systému a kontrolovat těsnost hydraulických spojů. Dále pravidelně kontrolujte stav filtru nečistot. V případě potřeby zajistěte jeho vyčištění. Minimálně jednou ročně zajistěte kontrolu funkčnosti pojistného ventilu odborně vyškoleným pracovníkem. 10. Vyřazení z provozu, likvidace Před vyřazením z provozu je nutné hydrobox HBX vypustit. VAROVÁNÍ Nebezpečí opaření horkou vodou! Nekontrolovaný únik vody může vést k poškození stavby a ke zraněním (opaření). Vysloužilé zařízení s příslušenstvím a balením odevzdejte k recyklaci nebo k řádnému zneškodnění. Dbejte místních předpisů. 16 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

17 Technické údaje 11. Technické údaje Výrobní štítek Na štítku je uvedeno označení výrobku, CE označení a základní technické informace. Výrobní štítek Obr.č. 4 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 17

18 Technické údaje Parametry Parametry HBX mini s ovládacím panelem Určeno pro typ TČ 06 A 08 A 10 A 14 A Objednací číslo W40332 W40333 W40334 W40337 Varianta 11/A 11/A 11/A 12/A Technické parametry Doporučený průtok vody m 3 /h 1,0 1,3 1,6 2,3 Disponibilní tlak 1) kpa Max pracovní přetlak bar 2,5 Objem l 17 Tepelný výkon vestavěného elektrokotle kw 2 3,0 2 4,5 2 6,0 2 7,5 Tlaková expanzní nádoba l 12 Pojistný přetlakový ventil MPa 0,25 Připojovací rozměr G 1" Napájecí napětí V / Hz / 50 Stupeň ochrany krytím - IP40 Šířka / hloubka / výška mm 554 / 370 / 804 Hmotnost bez otopné vody kg 80 Parametry HBX mini s ovládacím panelem Určeno pro typ TČ 06 ECO2 08 ECO2 10 ECO2 14 ECO2 Objednací číslo W40332 W40335 W40336 W40338 Varianta 11/A 12/A 12/A 13/A Technické parametry Doporučený průtok vody m 3 /h 1,4 1,8 2,3 2,8 Disponibilní tlak 1) kpa Max pracovní přetlak bar 2,5 Objem l Tepelný výkon vestavěného elektrokotle kw 2 3,0 2 4,5 2 6,0 2 7,5 Tlaková expanzní nádoba l 12 Pojistný přetlakový ventil MPa 0,25 Připojovací rozměr G 1" G 1 1/4" Napájecí napětí V / Hz / 50 Stupeň ochrany krytím - IP40 Šířka / hloubka / výška mm 554 / 370 / 804 Hmotnost bez otopné vody kg 80 1) Hodnoty disponibilního tlaku jsou dostatečné pro hydraulické propojení hydroboxu HBX mini a tepelného čerpadla AWX potrubím o délce 10 metrů. Délkou se rozumí délka rozvinutého potrubí v jednom směru. V případě požadavku na větší délku potrubí je nutné provést kontrolu tlakových poměrů daného případu vzhledem k uvedenému disponibilnímu tlaku hydroboxu HBX mini! 18 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

19 Technické údaje Rozměry Rozměry ZEĎ PZP 804 HBXmini 554 Obr.č. 5 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 19

20 Technické údaje Elektrický přívod Jištění a dimenzování přívodu pro HBX mini a AWX ECONOMIC Varianta 11/A 12/A 12/A 13/A Objednací číslo W40332 W40335 W40336 W40338 Určeno pro typ TČ 06 ECO2 08 ECO2 10 ECO2 14 ECO2 kompresor náběhový proud kompresoru (Softstartér) A max. provozní proud kompresoru A 6,2 7,4 9,7 13,0 ventilátor A 0,6 0,6 0,6 0,6 sekundární oběhové čerpadlo A 0,4 1,1 1,1 1,1 odebíraný proud oběhová čerpadla otopné soustavy, 2 okruhy 1) A 0,7 0,7 0,7 0,7 dimenzování hlavního přívodu (jistič) řídicí obvody tepelného čerpadla A 0,2 0,2 0,2 0,2 s elektrokotlem A C16/3 C20/3 C25/3 C32/3 Jištění a dimenzování přívodu pro HBX mini a AWX ARCTIC Varianta 11/A 11/A 11/A 12/A Objednací číslo W40332 W40333 W40334 W40337 Určeno pro typ TČ 06 A 08 A 10 A 14 A kompresor náběhový proud kompresoru (Softstartér) A max. provozní proud kompresoru A 4,2 6,0 7,0 10,0 ventilátor A 0,6 0,6 0,6 0,7 sekundární oběhové čerpadlo A 0,4 0,4 0,4 1,1 odebíraný proud oběhová čerpadla otopné soustavy, 2 okruhy 1) A 0,7 0,7 0,7 0,7 dimenzování hlavního přívodu (jistič) řídicí obvody tepelného čerpadla A 0,2 0,2 0,2 0,2 s elektrokotlem A C16/3 C20/3 C25/3 C32/3 1) Oběhová čerpadla otopné soustavy (otopných okruhů) nejsou součástí hydroboxu. V návrhu jističe jsou započítány hodnoty proudů kompresoru, ventilátoru, sekundárního cirkulačního čerpadla, cirkulačních čerpadel otopného systému a řídicích obvodů tepelného čerpadla, event. jeden stupeň EK. U všech typů hydroboxu HBX mini je elektrokotel součástí zařízení. 20 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

21 Přílohy 12. Přílohy Hydraulické schéma Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 21

22 Přílohy Vnitřní hydraulické schéma 22 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

23 Přílohy Elektrické schéma Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 23

24 Přílohy 24 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

25 Přílohy Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 25

26 Přílohy 26 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

27 Přílohy Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 27

28 Přílohy 28 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

29 Přílohy Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 29

30 Přílohy 30 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

31 Přílohy ES prohlášení o shodě Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 31

32 Přílohy 32 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

33 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 33

34 34 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem

35 Návod k montáži a provozu HBX mini Hydrobox s ovládacím panelem 35

36 PZP HEATING a.s. Dobré 149 CZ Dobré Tel Fax NMP/10017/11/16
