1 OPRACOVÁVÁME SKLO VÝROBNÍ MOŽNOSTI A NABÍDKA SLUŽEB

2 Vážení partneři, věříme, že Vám tento katalog podá ucelený přehled o možnostech opracování a dekorování skel a pomůže při Vaší každodenní práci. Kromě praktických informací v něm najdete i ukázky realizací. Výrobní technologie, které firma VV SKLO postupně za více než 25 let zvládla, patří mezi středoevropskou a v řadě případů i celoevropskou špičku. Jsme na to hrdí a doufáme, že podobně budete i Vy hrdí na finální výrobky pro Vaše zákazníky. Kolektiv firmy VV SKLO realizací vznik 1993 sídlo Křižanov, okr. Žďár nad Sázavou finalista krajského kola Vodafone Firma roku 2013 Kraje Vysočina autorizovaný partner DORMA a ALUVETRO

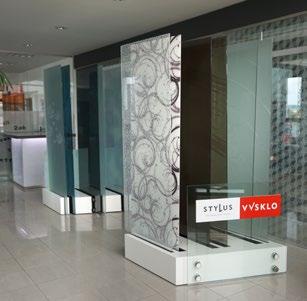

3 Od roku 1993 jsme kompletně změnili technologie i místo provozovny. Motivace v podobě práce se sklem a objevování nového však zůstala stejná. Věříme, že tomu tak je i u Vás. V roce 1997 jsme začali dodávat pískované dekory a výplně do dveří firmě SAPELI, a.s. Tímto krokem byla započata významná a dlouholetá spolupráce. V r jsme koupili kalicí linku, což byla novinka i velká neznámá. Díky ní jsme mohli nabídnout vlastní výrobky z tvrzeného skla a postupně dál rozvíjet výrobní program. Do výroby dveří jsme se pustili v době, kdy šla většina sklenářství cestou izolačních skel. STYLUSky se postupně staly pro řadu zákazníků synonymem dveří ze skla. Od dveří jsme se posunuli ke stěnám, skleněným obkladům, zábradlím a dalším prvkům. Proto dnes zvládáme vyrobit i velmi náročné složité konstrukce. Zájem zákazníků o zhlédnutí výrobků STYLUS nás inspiroval k otevření vzorkovny v nové provozovně v Křižanově (r. 2008). Během roku 2014 jsme obměnili velkou část technologií na opracování skla. Zakoupili jsme zcela nové brusky a unikátní HOAF pro vrstvení skel a provedení Heat Soak Testu. Věříme, že sklo je z velké části o designu, proto se ho snažíme neustále zdokonalovat. V roce 2015 jsme pořídili technologii pro plnobarevný digitální Nanotisk. Nejnovější technologickou inovací je pak lakovna pro lakování skel barvami RAL a NCS (2017). Přeji, ať je i pro Vás sklo tím, čemu věříte, co Vás baví a motivuje jít stále dopředu. Jana Švestková jednatelka společnosti

4 OBSAH Řezání Opracování hran Výřezy Vrtání Nanotisk Gravírování Pískování Lakování Tvrzení Heat Soak Test Vrstvení Mytí Atypická řešení

5 1 ŘEZÁNÍ Řezání skla je prvotní operací s vysokými nároky na přesnost. V naší firmě řežeme na automatickém stole, jehož silnou stránkou je kromě přesnosti také možnost uříznutí téměř jakéhokoli tvaru skla.

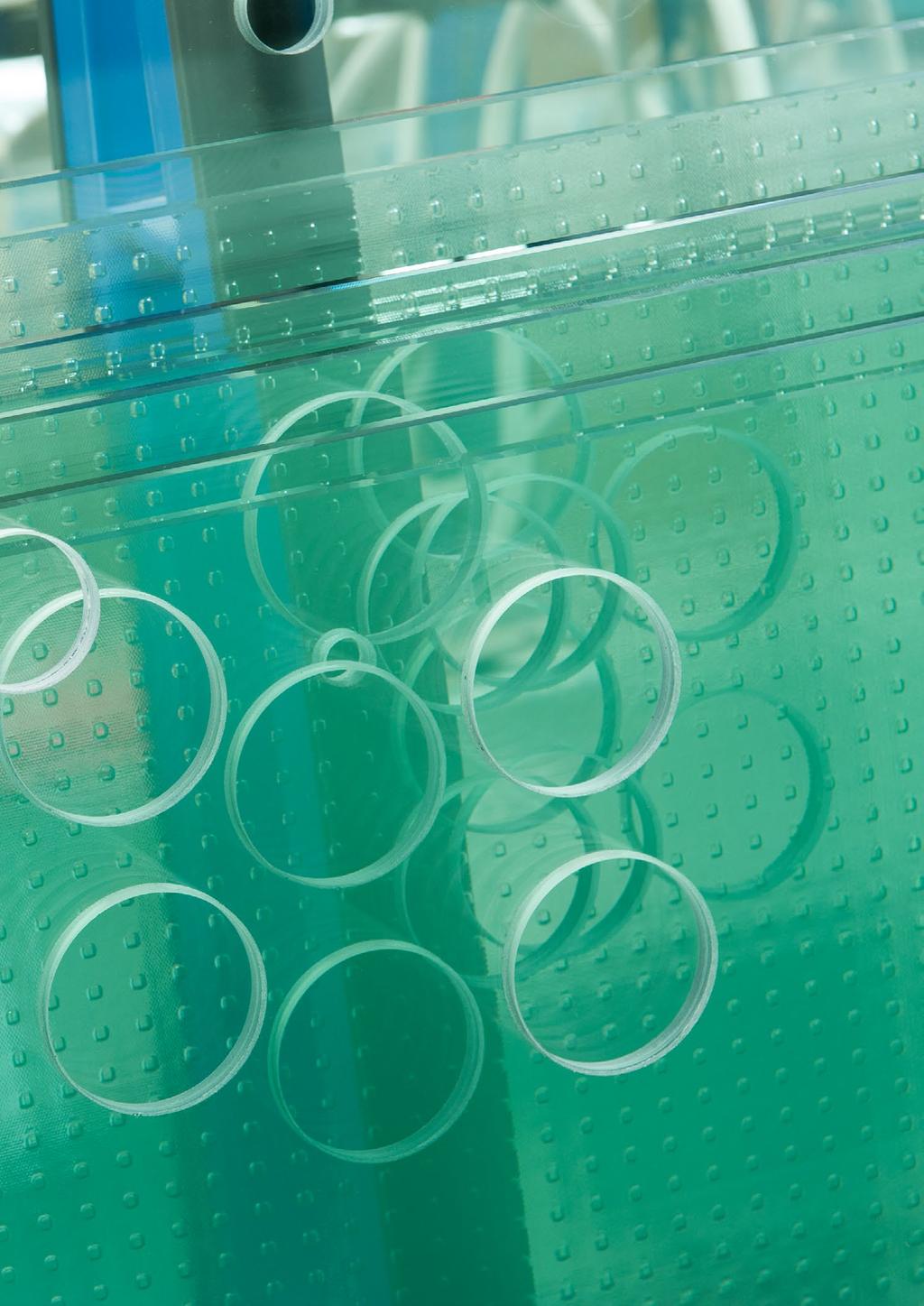

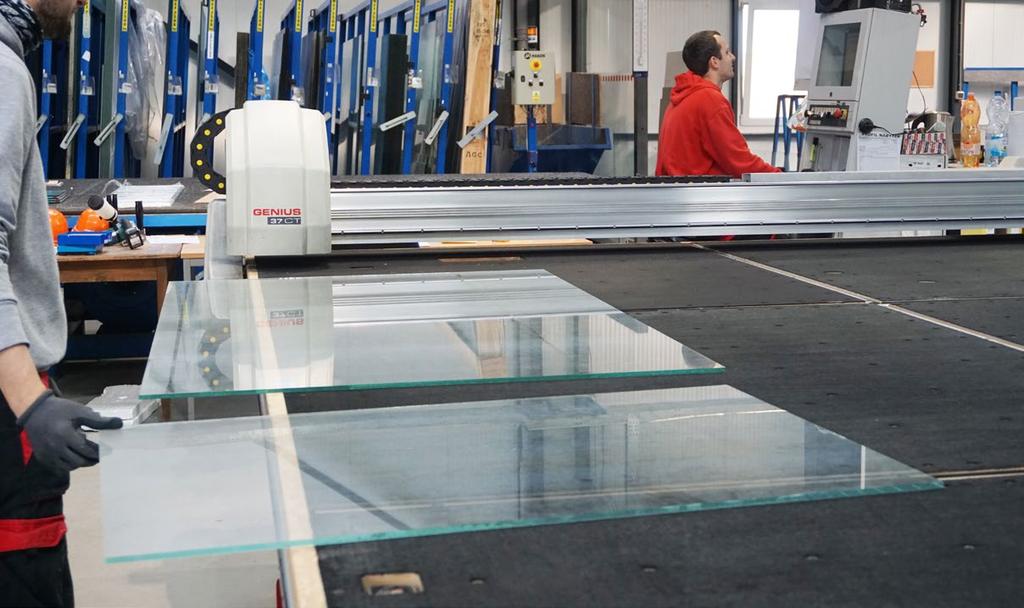

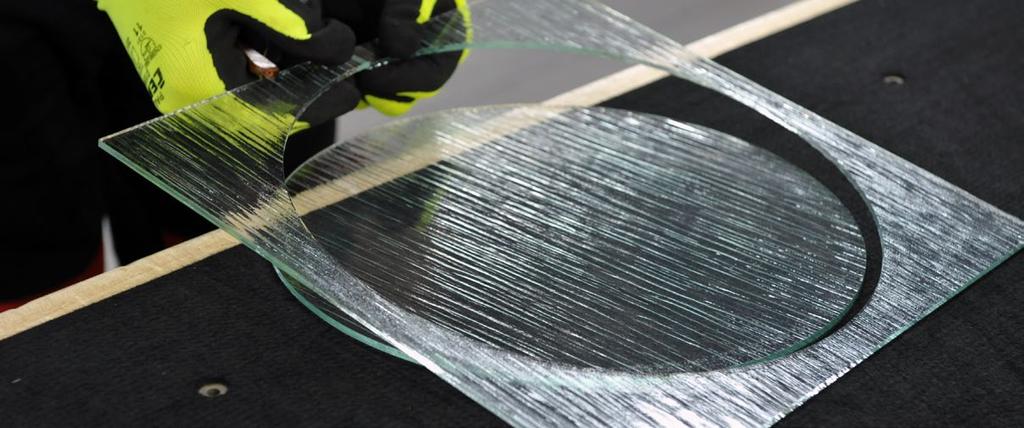

6 Pohled na řezací stůl Uříznuté kruhové sklo připravené k dalšímu opracování VLASTNOSTI ŘEZÁNÍ PŘESNOST Pracovní hlava pracuje s přesností ± 0,15 mm. Načtení tabule a skenování probíhá pomocí laseru Automatická kontrola řezacího tlaku VARIABILITA Rozměr skla od cca mm (závisí na tloušťce skla) do mm Tloušťka skla 3 19 mm Uříznutí libovolného tvaru skla RYCHLOST Maximální rychlost řezání dosahuje 150 m/min.

7 2 OPRACOVÁNÍ HRAN Precizně opracovaná hrana skla je prvkem, který zákazníci oceňují dodává sklu punc technického umění a nadstandardu. V rámci naší výroby provádíme sražení, broušení i leštění hrany. Operace probíhají na zcela nových strojích SCHIATTI.

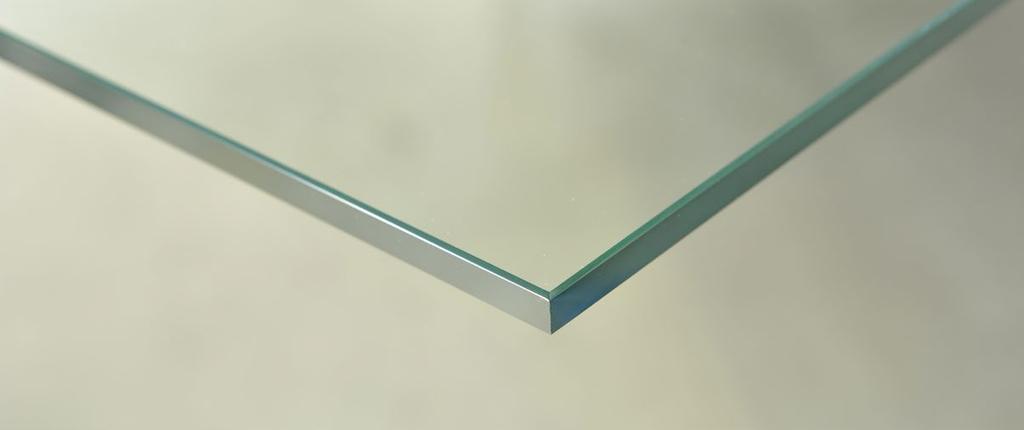

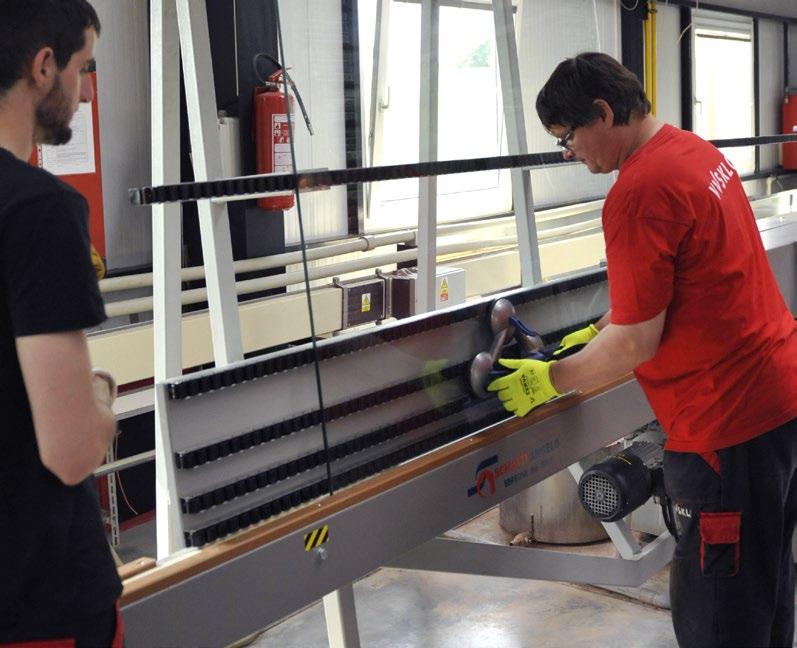

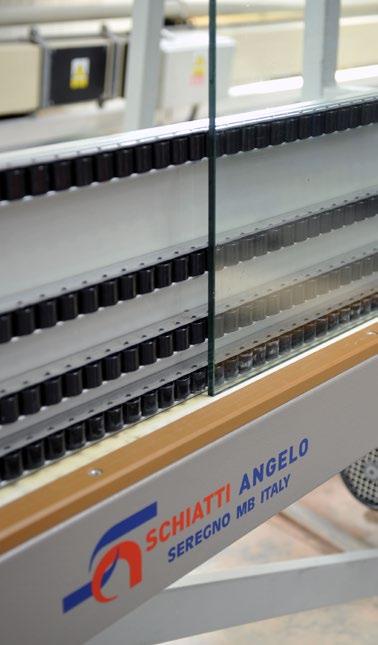

8 Přímočará bruska v provozu celkový pohled Detail během broušení Výsledná leštěná hrana TECHNICKÉ PROVEDENÍ A MOŽNOSTI OPRACOVÁNÍ HRAN VŠECHNY TYPY OPERACÍ Sražení hran Broušení hran Leštění hran Sražení rohů (na hranato) PRECIZNÍ ZPRACOVÁNÍ Čisté provedení hrany bez nerovností Zpracování na nové vertikální i horizontální (bilaterální) brusce Použití kvalitních diamantových a leštících kotoučů Posun skla po automaticky řízených conveyorových pásech VARIABILITA Rozměr skla od 50 x 50 mm do 3030 mm Tloušťka skla 3 30 mm

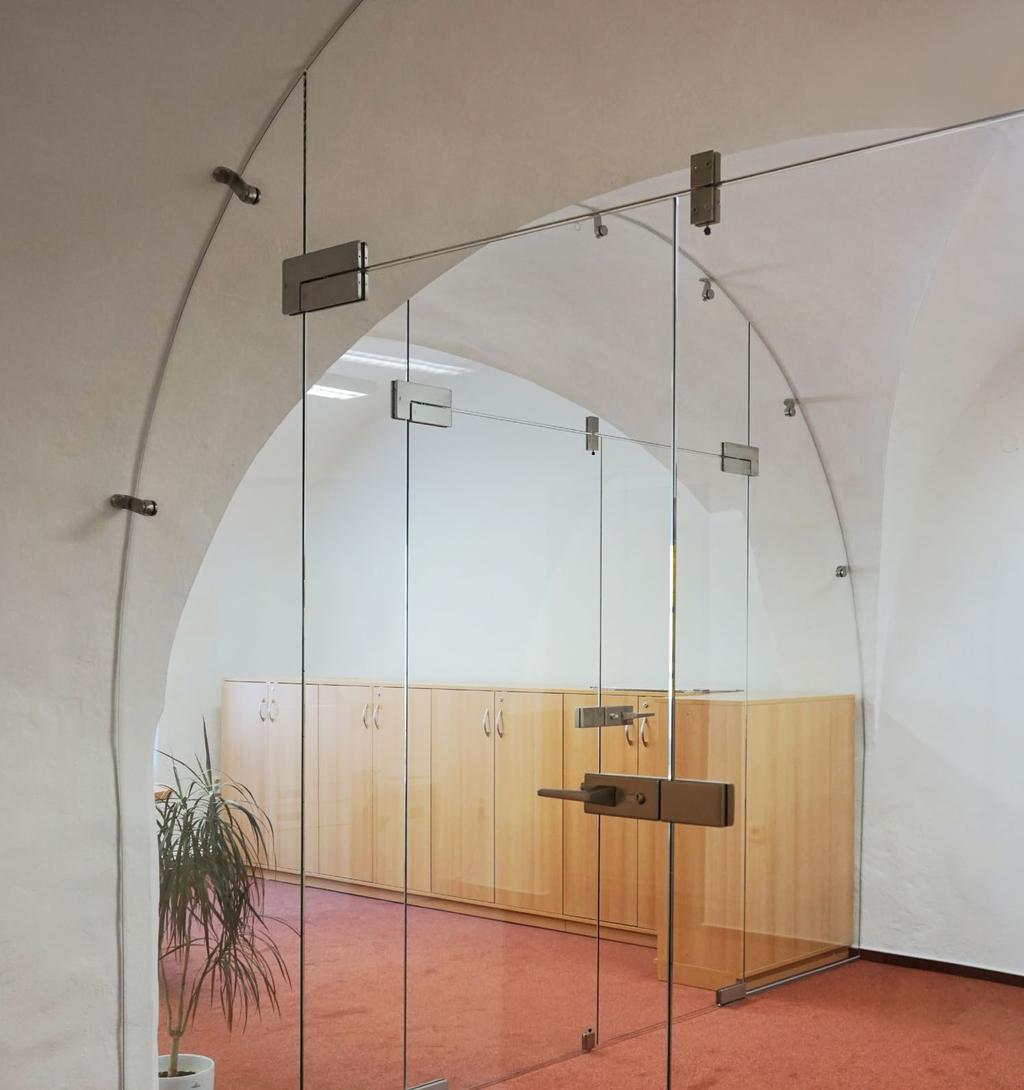

9 3 VÝŘEZY Umíme sklo uříznout do téměr jakéhokoliv tvaru. Výřezy mohou být vnitřní typicky například u skleněných obkladů kuchyňských linek, dveří, polic a podobně - nebo okrajové a rohové. Řezání probíhá na stejném obráběcím centru jako gravírování.

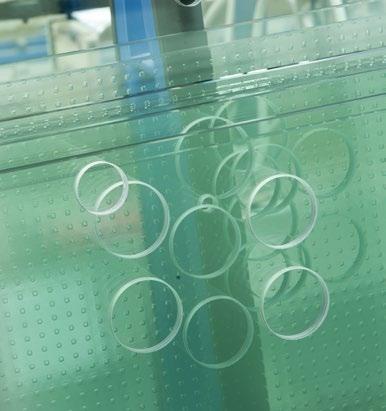

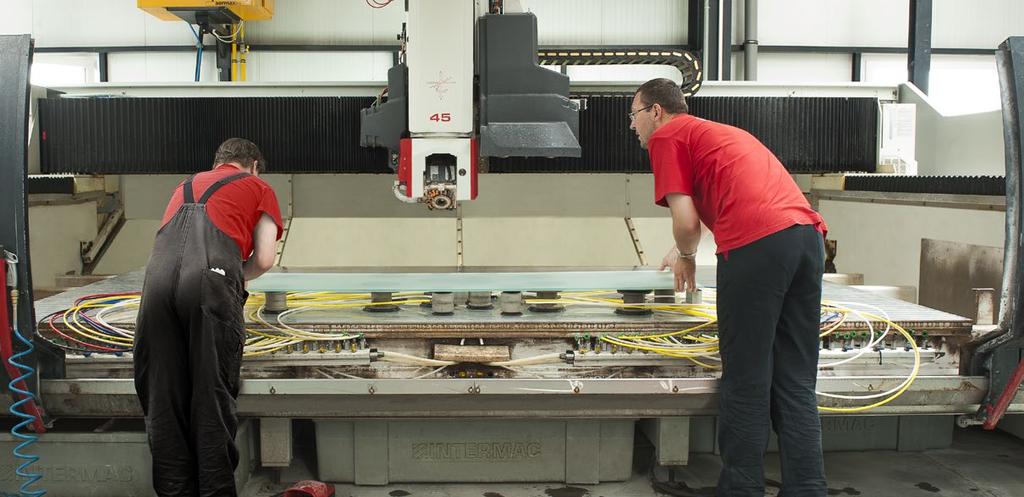

10 Usazení skla na místo Zpracovaný výřez ve skle MOŽNOSTI VÝŘEZŮ TVARY Kruhy, elipsy, mnohoúhelníky a další běžné tvary Zaoblené rohy Kombinace a nepravidelné tvary UMÍSTĚNÍ VÝŘEZŮ Rohové Okrajové Vnitřní VARIABILITA Rozměr skla od cca 200 x 300 mm (závisí na tloušťce skla) do 2000 x 4000 mm. Tloušťka skla 4 19 mm Min. rádius výřezu vnitřní 6 mm, leštěný 15 mm

11 4 VRTÁNÍ Vrtání skla vyžaduje um a zkušenost. Přesné naměření a vyvrtání otvorů totiž ovlivňuje výslednou použitelnost produktu například uchycení skel na zdech, montáž dveřního kování, zábradlí apod.

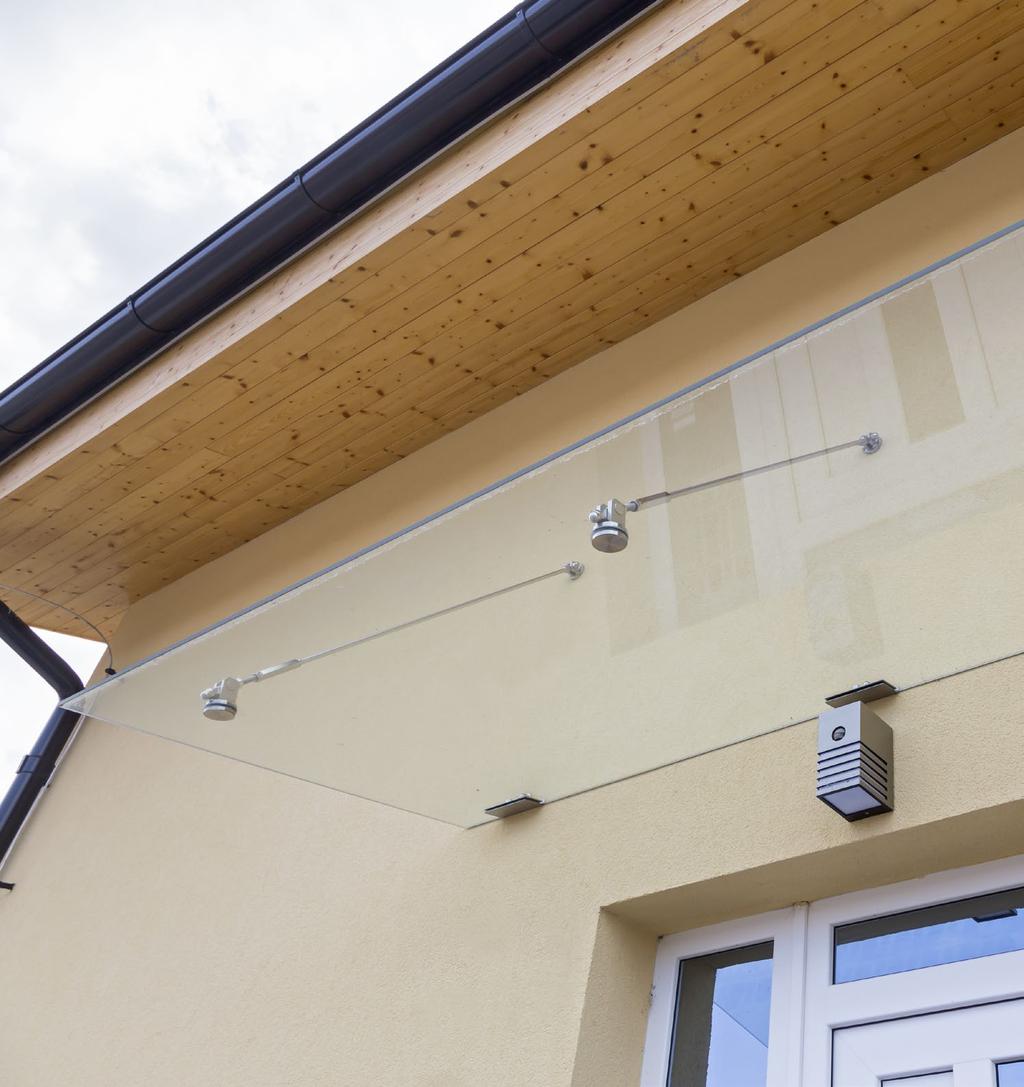

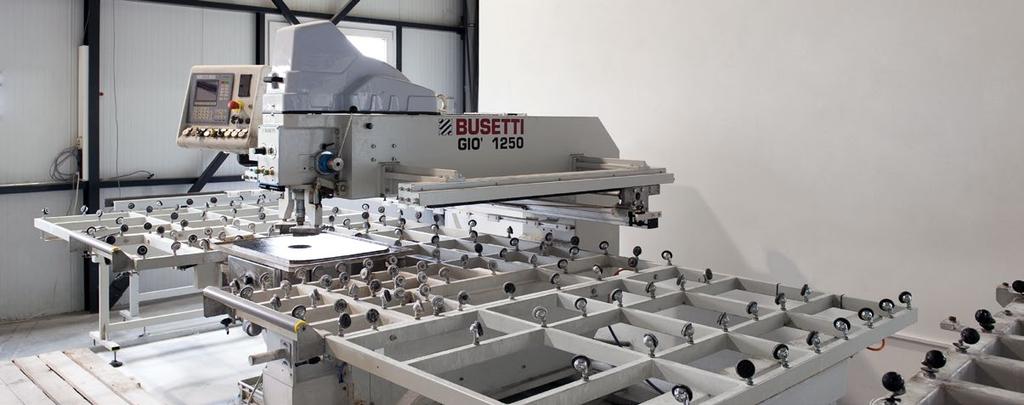

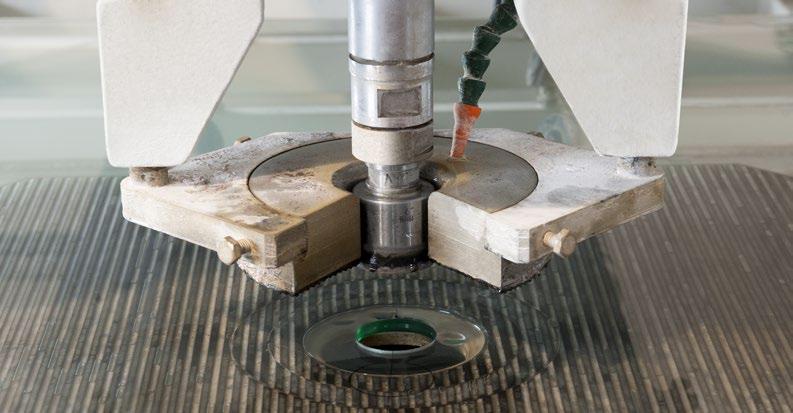

12 Vrtačka na sklo Detail vrtací hlavice Vyvrtaná skla Podmínky pro vrtání u kalených skel MOŽNOSTI VRTÁNÍ PRŮMĚRY OTVORŮ 5, 6, 7, 8, 10, 12, 14, 15, 16, 18, 19, 20, 22, 25, 26, 30, 35, 40, 45, 50, 55, 70 a 75 mm VARIABILITA Rozměr skla od 100 x 100 mm do 4000 mm Tloušťka skla 4 19 mm Max. vzdálenost otvoru od hrany skla 3000 mm UMÍSTĚNÍ A VELIKOST OTVORŮ Průměr otvoru (d) nesmí být menší než tloušťka skla (t). Vzdálenost od okraje otvoru k hraně skla nesmí být menší než 2násobek tloušťka skla. Vzdálenost mezi okraji dvou otvorů nesmí být menší než 2násobek tloušťky skla. Vzdálenost od okraje otvoru k rohu skla nesmí být menší než 6násobek tloušťky skla.

13 5 NANOTISK Nanotisk je nejnovější patentovaná technologie pro potisk skla. Kapky nanobarev se díky své minimální velikosti mohou dokonale spojit s hladkým povrchem skla a zároveň vytvořit perfektně věrnou grafiku. V Česku je VV SKLO jedinou společností, která nanotisk na sklo nabízí, v západní Evropě už ale tato technologie nahrazuje pískování i standardní digitální tisk.

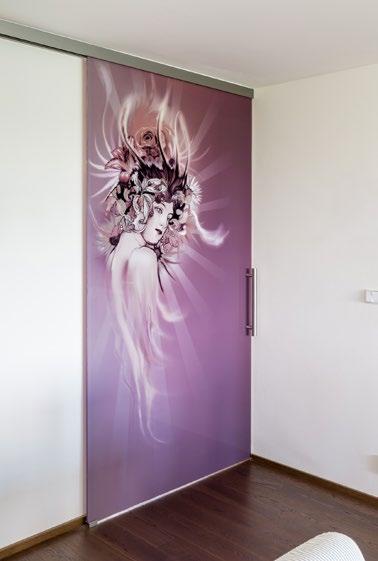

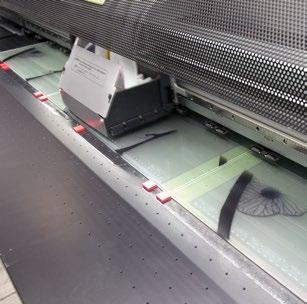

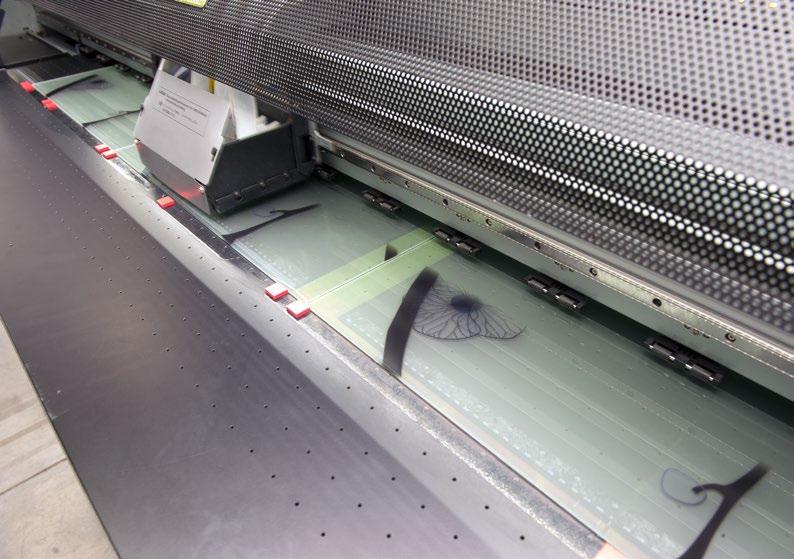

14 Digitální tiskárna pro nanotisk v provozu Skleněnné dveře s Nanotiskem jako dominanta interiéru VÝHODY NANOTISKU OPROTI STANDARDNÍMU DIGITÁLNÍMU TISKU SPOJENÍ S MATERIÁLEM Nanobarvy se mohou díky minimální velikosti molekul dokonale spojit s materiály, které jsou jinak kvůli hladkosti povrchu a nízké pórovitosti těžko potisknutelné typicky sklo, keramika, kovy, dřevo, lamino, textil, kůže, PET. VĚRNOST DESIGNU Technologie pracuje se 3 různými velikostmi barevných kapek. Díky tomu vytváří velké plochy i jemné detaily naprosto věrný obraz. Rozlišení dpi. Barvy se nanáší v tenké vrstvě s perfektní kryvostí. Stálost odstínů (barvy nemusí být tvrzené na vysokou teplotu jako např. u keramických barev). ODOLNOST ÚDRŽBA Proti omaku Proti vodě Proti slunečnímu UV záření Proti teplotě do 300 C Hadříkem a vodou či vhodným neabrazivním přípravkem (např. Bohle, Okena). VARIABILITA Tisknutelná plocha mm Je možné tisknout až k úplné hraně skla. Lze tisknout do tloušťky materiálu až 300 mm. KOMPATIBILITA EKOLOGIE Podpora všech běžných formátů (jpg, tiff, png, bmp, Adobe, Corel a další) Ze 7 základních barev lze namíchat barvy RAL s 95% přesností. Technologie umí jako jediná na světě tisknout na jakýkoli povrch fluorescentní žlutou a červenou barvu. Nanobarvy neobsahují chemická rozpouštědla.

15 6 GRAVÍROVÁNÍ Gravírování dává sklu přidanou hodnotu a individualitu. Naše společnost umí matné i leštěné gravírování s možností výběru rozměru a tvaru. Gravírování probíhá na speciálním 5osém obráběcím centru, jednom z největších v Česku.

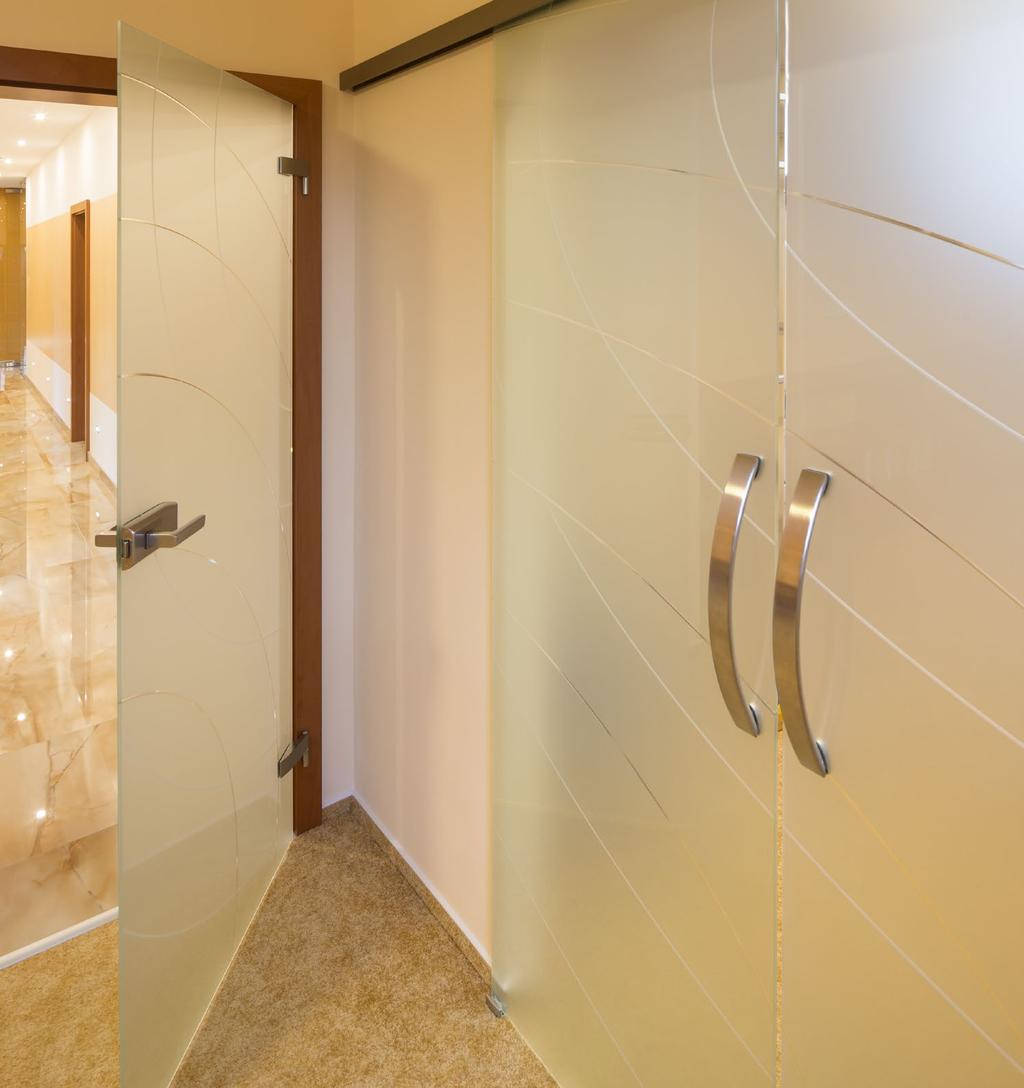

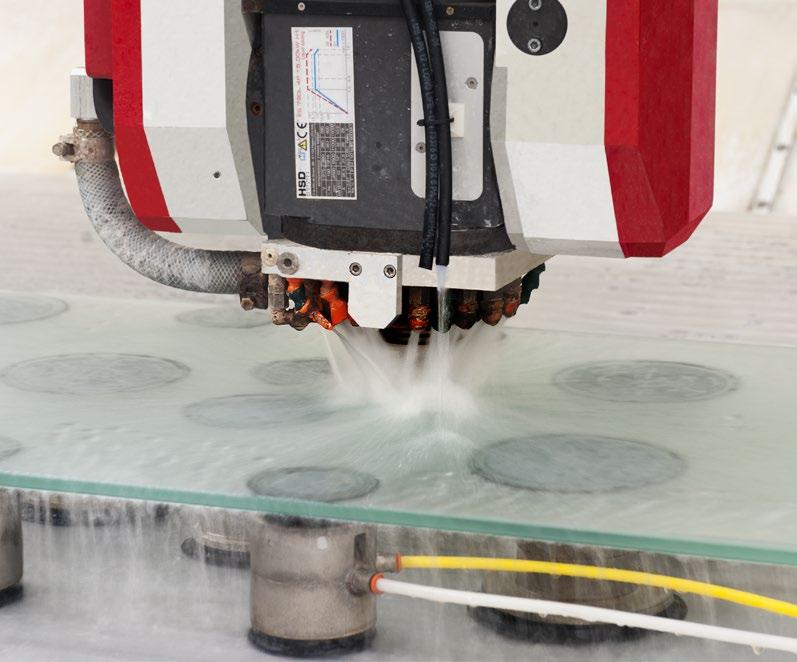

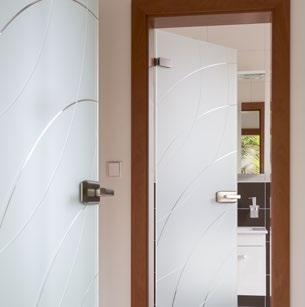

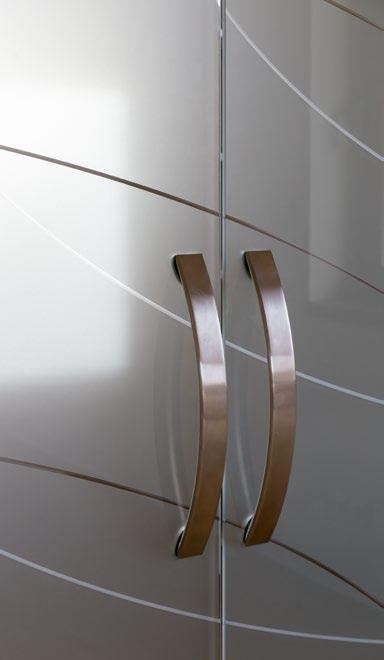

16 Gravírování skla Perfektně navazující gravírované křivky na 2-křídlých dveřích (leštěný a matný gravír) MOŽNOSTI GRAVÍROVÁNÍ TYPY Matný gravír (vhodný na všechny druhy skel) Leštěný gravír (vhodný především na satináto) ROZMĚRY A TVARY Síla 5 a 8 mm tvar písmene V Síla 10 mm tvar písmene U VARIABILITA Rozměr skla od cca 200 x 300 mm (závisí na tloušťce skla) do 2000 x 4000 mm. Tloušťka skla 4 19 mm Min. rádius Ø 50 mm GRAVÍROVANÁ SKLA Float Planibel Satináto Zrcadlo

17 7 PÍSKOVÁNÍ Pískování je nejlepší volbou v případech, kdy si zákazník přeje dekoraci skla tradičním způsobem a nepotřebuje barevné provedení. Vypískovat lze prakticky jakýkoli tvar. Pískování je náročné na čas a přesnost. Před pískováním se na sklo nalepí prořezaná folie, ze které se ručně odstraní plochy, které mají být vypískovány. Následně během pískování je sklo otryskáno proudem vzduchu s velice jemným abrazivním pískem. V místech, kde byla folie odstraněna, dojde ke zdrsnění (vypískování) povrchu a také zde sklo opticky zbělá.

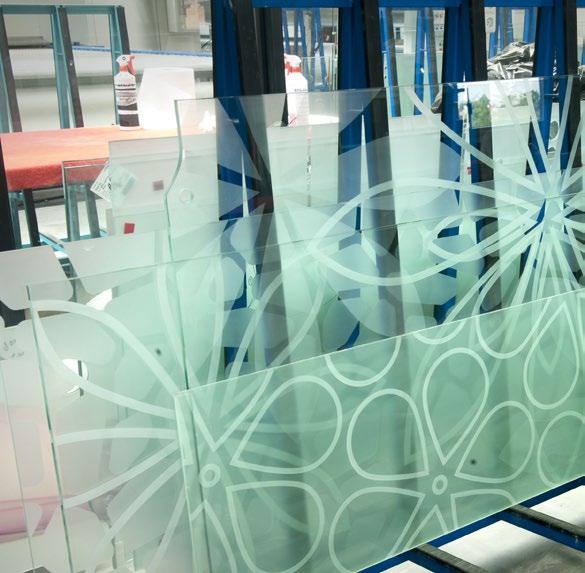

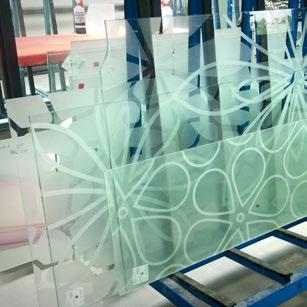

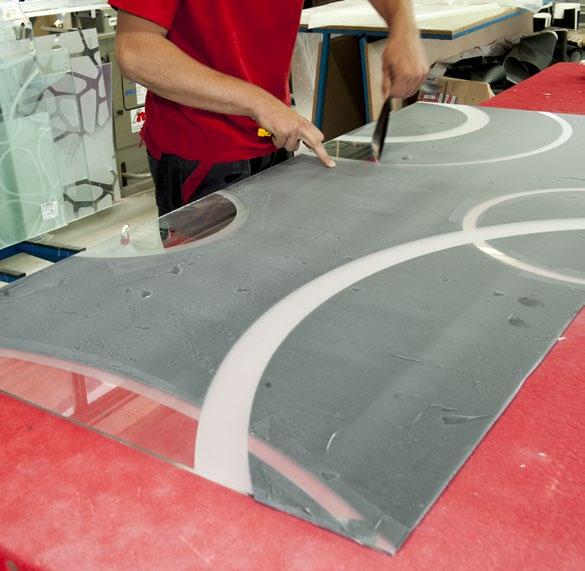

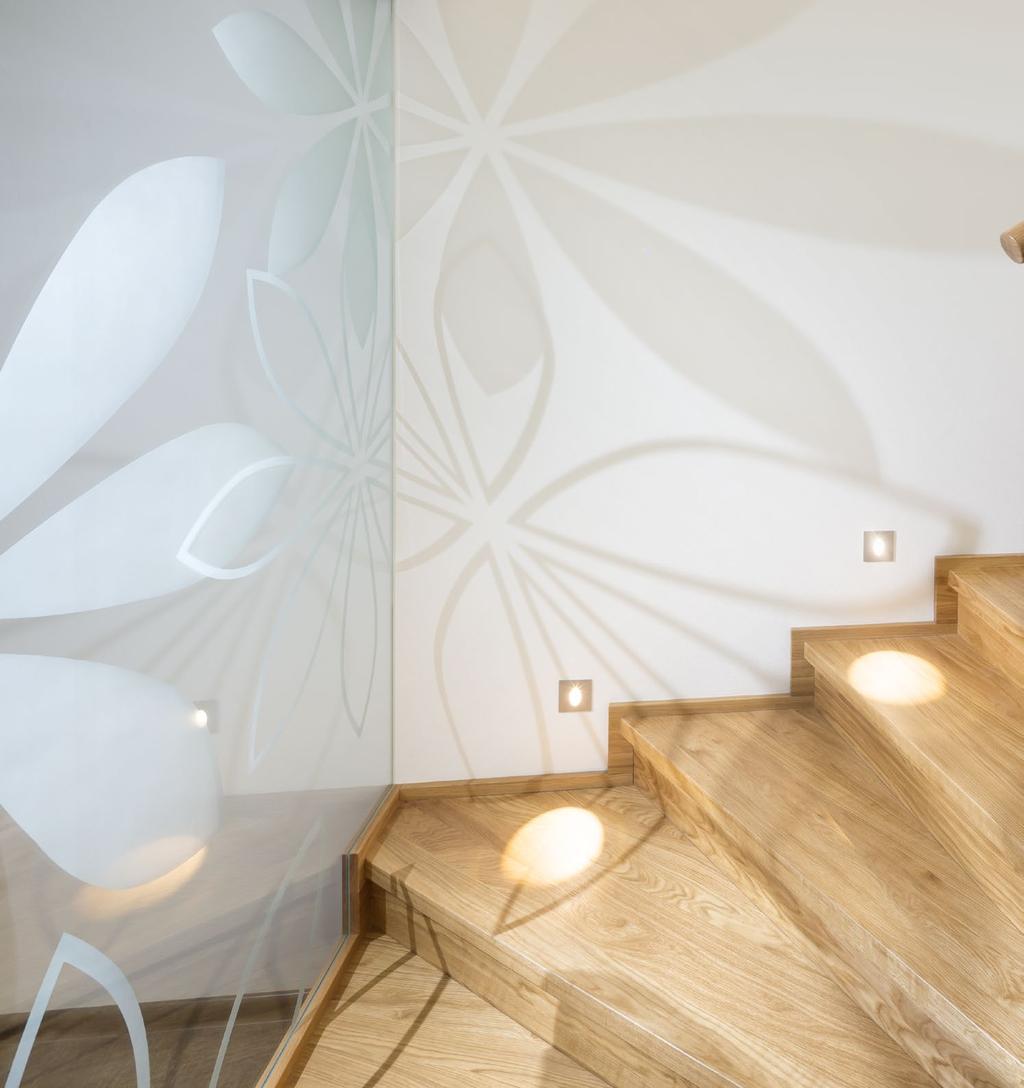

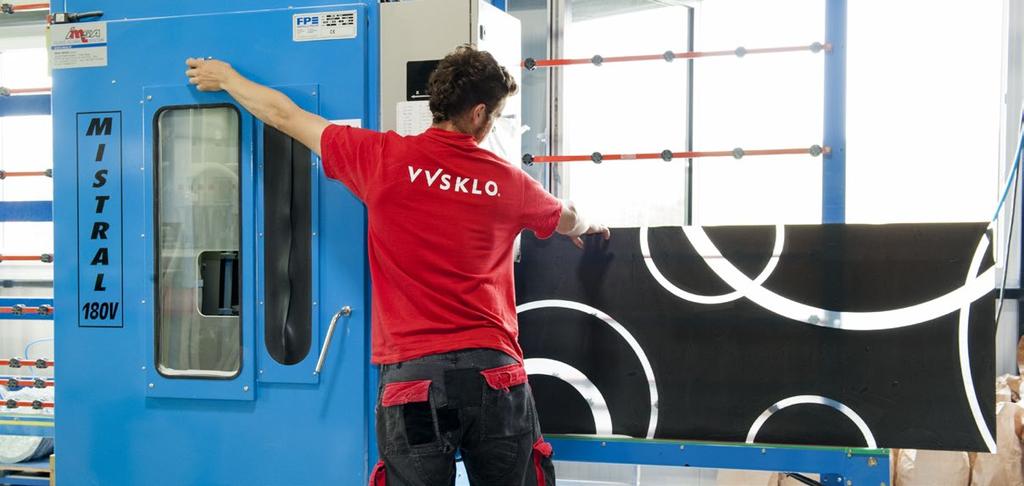

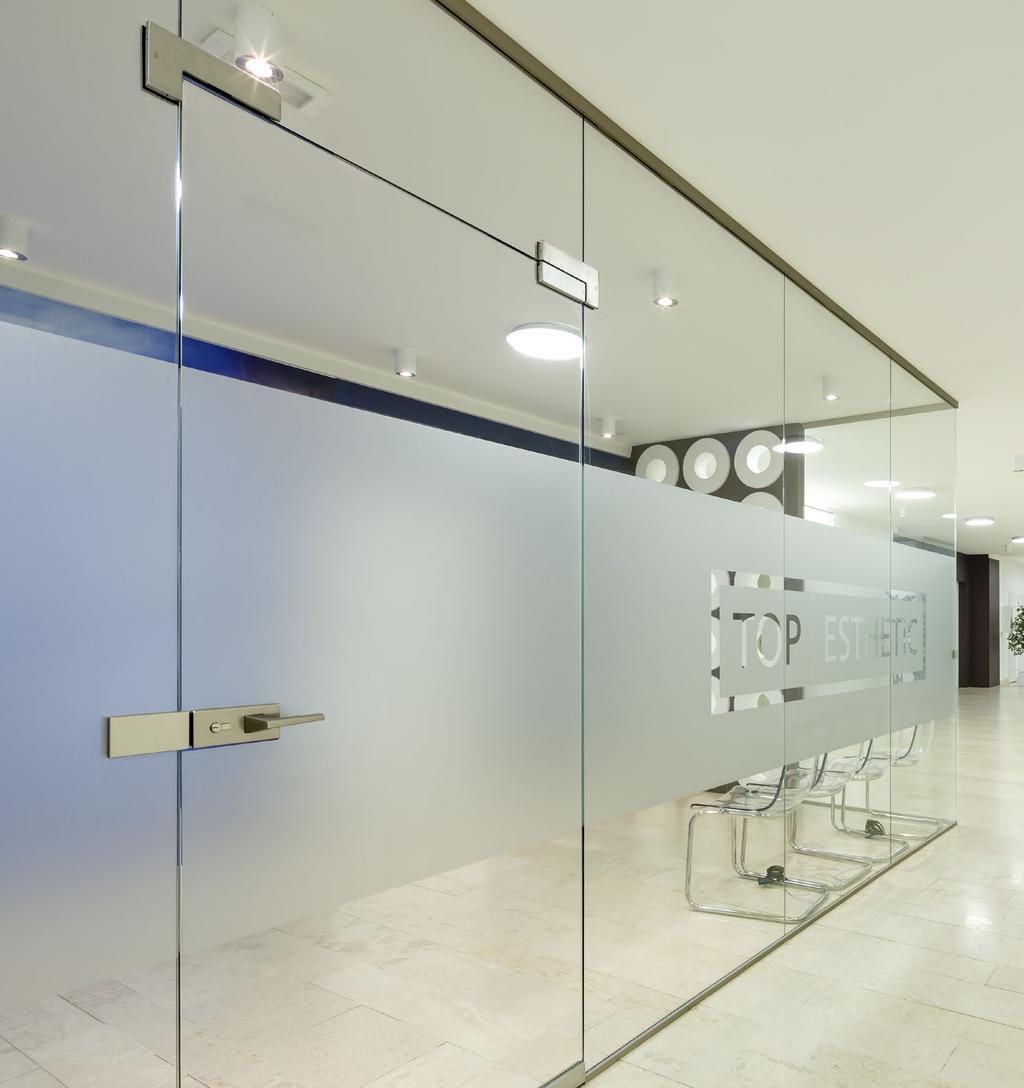

18 Pískování skla Stržení ochranné folie po pískování Skla s vypískovanými dekory MOŽNOSTI PÍSKOVÁNÍ DLE INTENZITY Standardní pískování (na povrchu, neprůhledné) Pískování stínem (na povrchu, průhledné) Hloubkové pískování (do hmoty, neprůhledné) VARIABILITA Rozměr skla od 200 x 200 mm do 1700 x 3000 mm Tloušťka skla 4 19 mm Skla lze dekorovat oboustranně vzniká zajímavý 3D efekt. PÍSKOVANÁ SKLA Float Planibel Satináto Zrcadlo

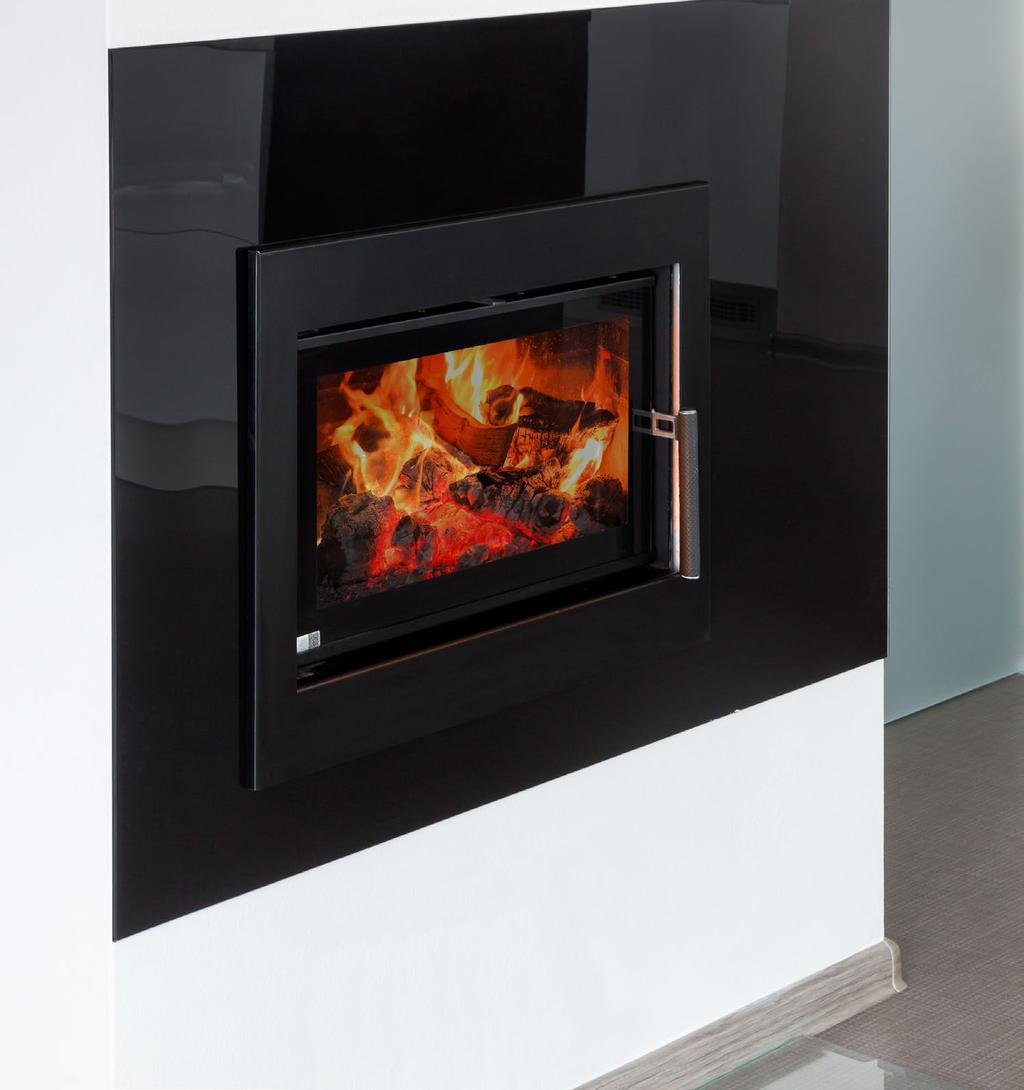

19 8 LAKOVÁNÍ Lakované sklo získává v interiérech čím dál větší oblibu. Uplatní se především u obkladů - ať už kuchyní, recepčních a barových pultů, nebo třeba u krbů. Lakované sklo si ponechává krásu a čistotu čirého skla a kombinace ušlechtilého leského materiálu a plné syté barvy dodá interiéru na exkluzivitě. Na výběr je široká paleta odstínů dle vzorníků RAL classic nebo případně NCS.

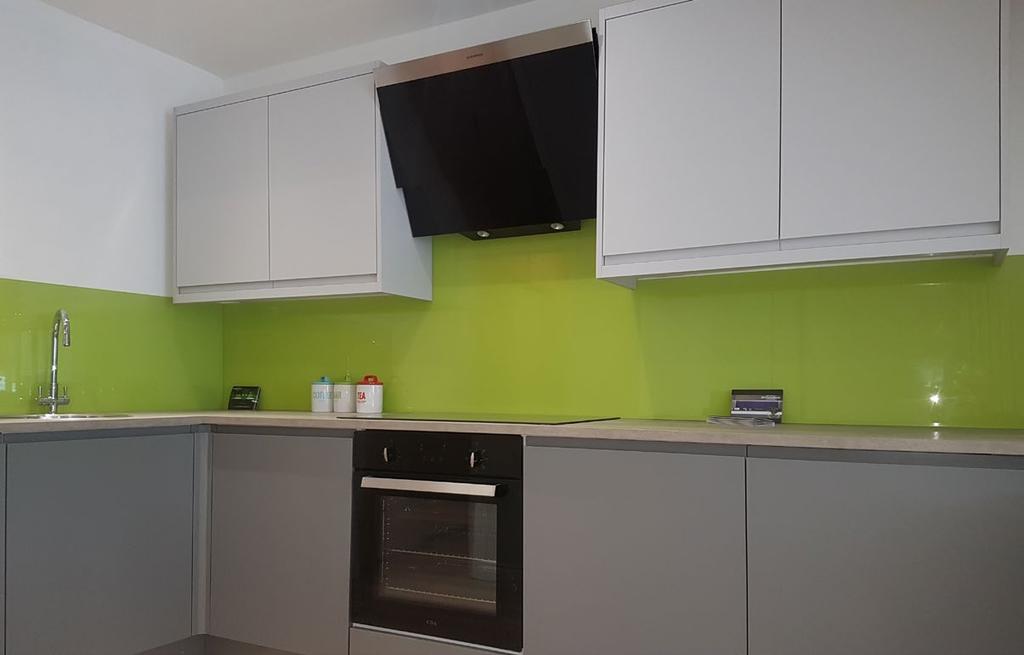

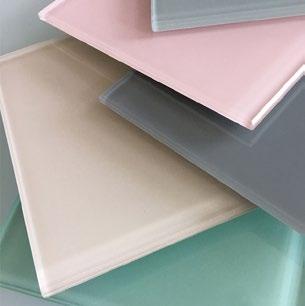

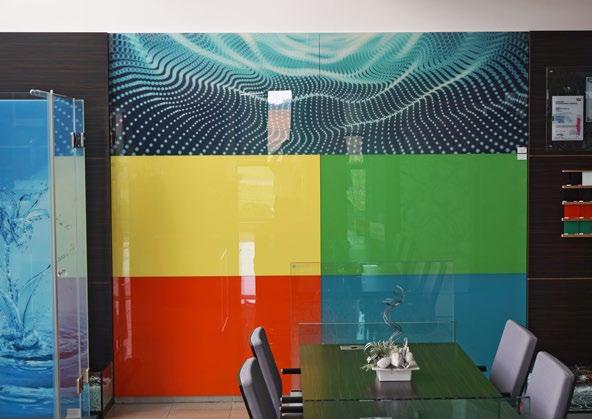

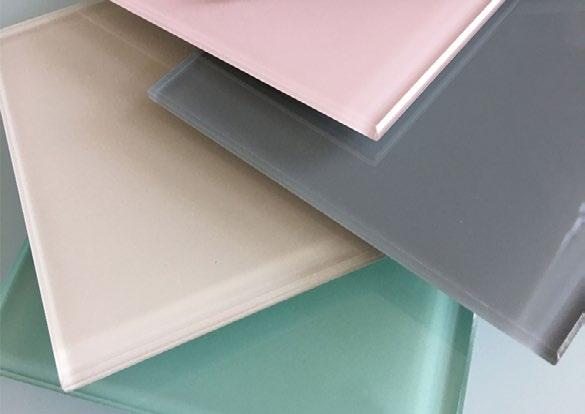

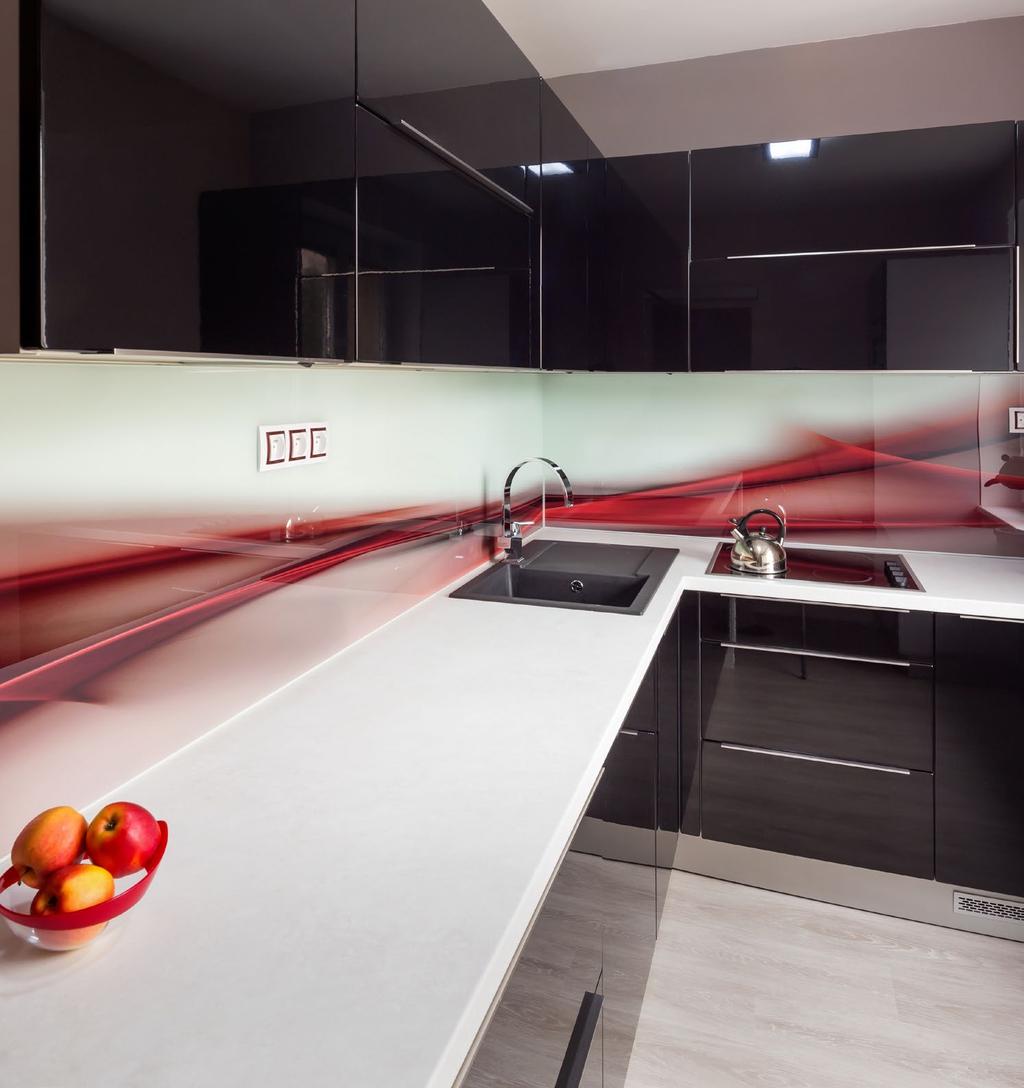

20 Lakovaná skla se nejčastěji uplatňují jako obklady kuchyní Vzorky lakovaných skel Lakovaná skla na vzorkovně VV SKLO MOŽNOSTI LAKOVÁNÍ ODSTÍNY Standardní - vzorník RAL Metalické - vzorník RAL Nestandardní - vzorník NCS VARIABILITA Rozměr skla od 50 x 50 mm do 2000 x 3000 mm Tloušťka skla 4 19 mm SKLA Lakovat je možné téměř všechny druhy skel, kromě některých ornamentních (reliéfních).

21 9 TVRZENÍ Tvzením (kalením) získává sklo řadu vynikajících vlastností: mnohonásobnou pevnost v ohybu, velkou odolnost proti nárazům (např. 8mm kalené sklo odolá pádu 500g ocelové koule z výšky 2 m), nosnost, tepelnou odolnost min. do 250 C i chemickou odolnost. Díky tomu je kalené sklo ideální např. pro výrobu celoskleněných dveří, stěn či schodů. Bývá označováno také jako tvrzené bezpečností sklo či ESG (Einscheiben-Sicherheitsglas). Zákazníkům nabízíme dodání kaleného skla komplet od nás i kalení jejich vlastního skla na počkání.

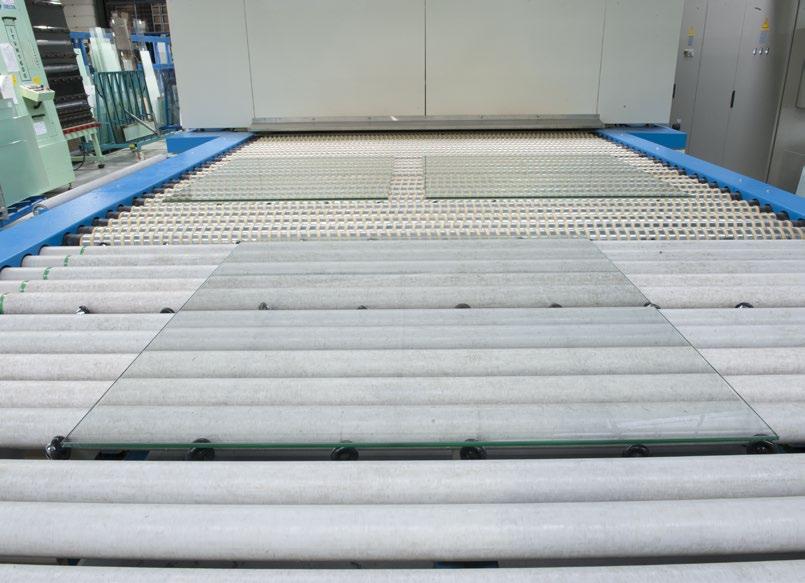

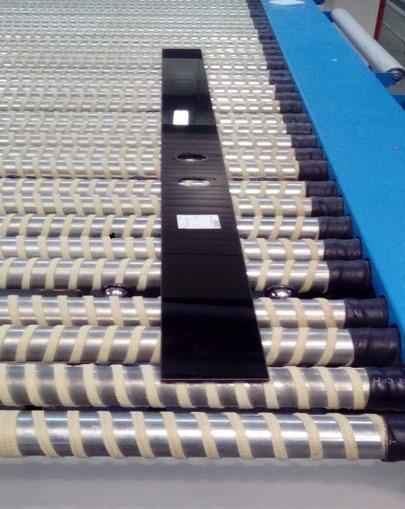

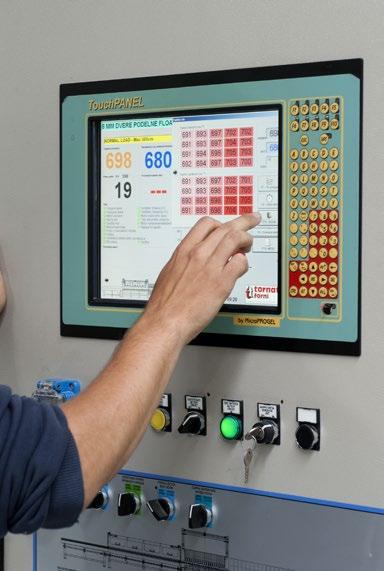

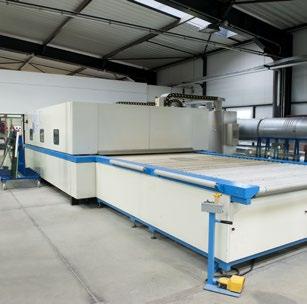

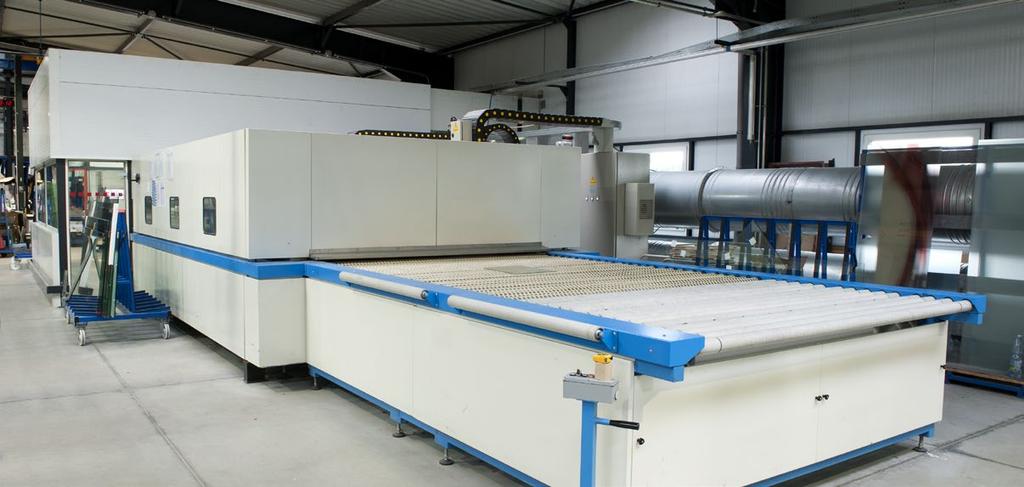

22 Kalicí linka je největším zařízením v naší společnosti. Usazení skel na rolny Nastavení procesu na ovládacím panelu VÝHODY A MOŽNOSTI TVZENÍ ODBORNÉ ZPRACOVÁNÍ Ohřátí na teplotu 620 C a následné prudké ochlazení vzduchovou sprchou Nastavení procesu pro konkrétní tvzené sklo Každotýdenní zkoušky rozpadu skla dle normy (ČSN EN ) VARIABILITA Rozměr skla od 100 x 230 mm do 2100 x 3600 mm Úhlopříčka min. 250 mm Tloušťka skla 4 19 mm OSTATNÍ POŽADAVKY Řezání, opracování hran, vrtání a další operace musí být provedeny před tvzením skla. Skla pro tvzení nesmí mít ostré hrany.

23 10 HEAT SOAK TEST Heat Soak Test je speciální test pro vyloučení rizika spontánního prasknutí kaleného skla, způsobeného přítomností sulfidu nikelnatého (NiS). Během procesu zahřívání a chlazení skla jsou simulovány podmínky, které způsobují samovolné prasknutí skla a jeho stárnutí. Pouhým okem nejsou inkluze NiS odhalitelné, protože jejich velikost je pouze kolem 0,05 0,5 mm. Provedení Heat Soak Testu doporučujeme v případech, kdy jsou zvýšené nároky na bezpečnost (např. zábradlí, pochozí desky) či případnou výměnu poškozených skel (výškové budovy apod.). Test probíhá ve stejné peci HOAF jako vrstvení skel.

24 Samovolně prasklé sklo (tzv. motýlek ). MOŽNOSTI TECHNOLOGIE HEAT SOAK TEST GARANCE BEZPEČNOSTI Pravděpodobnost samovolného prasknutí skla po HST je nulová. Případný sulfid niklu je odhalen při zahřátí skla na 290 C po několik hodin. Provedení dle norem EN VARIABILITA Rozměr skla od 150 x 150 mm do 1600 x 4000 mm

25 11 VRSTVENÍ Nabízíme vrstvení skel dodaných zákazníkem i kompletní výrobu z našich skel. Vrstvení skel (někdy též laminování, lepení) především zvyšuje bezpečnost v případě rozbití skla udržuje střepy pohromadě speciální folie, eliminuje se riziko rozsypání střepů a poranění. Vrstvená skla nachází uplatnění při výrobě celoskleněných dveří, stěn, schodů, pochozích desek, zábradlí, sprchových koutů, obkladů, dekorů a dalších prvků. Jsou označována také jako VSG (Verbund- -Sicherheitsglas). Skla vrstvíme ve speciálním zařízení HOAF, které je v rámci České republiky unikátní.

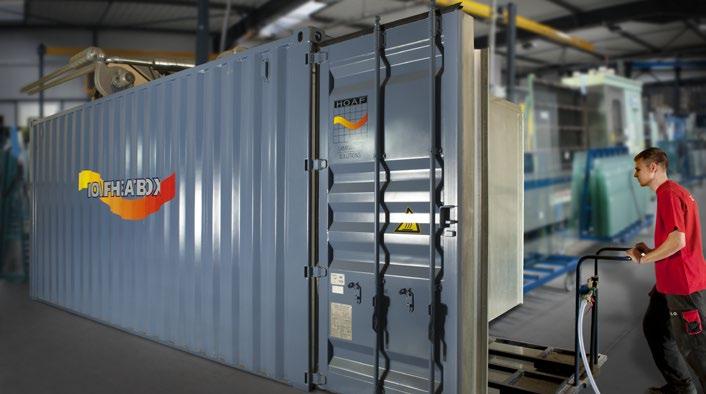

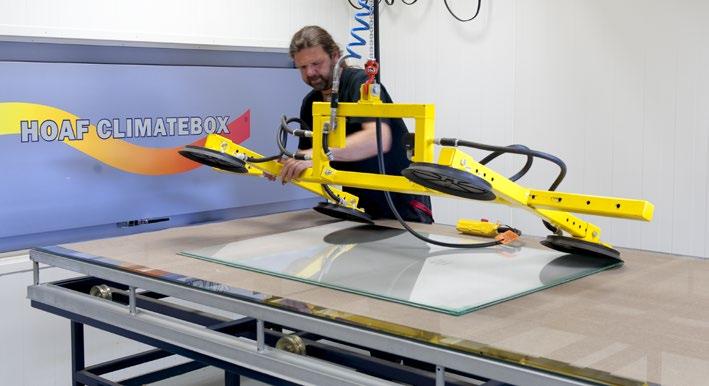

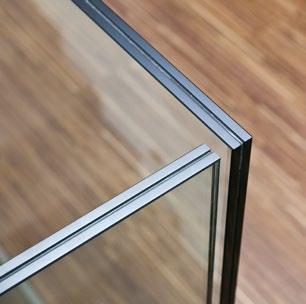

26 Pohled na zařízení HOAF Manipulace se sklem v klimatickém boxu Výsledný produkt přesně lícující skleněné tabule PŘÍNOSY A MOŽNOSTI VRSTVENÍ SKEL FYZIKÁLNÍ VLASTNOSTI Folie eliminuje riziko rozsypání střepů a poranění. Folie blokuje většinu UV záření. ZVUKOTĚSNOST Pomocí speciální folie Stratophone lze výrazně zvýšit zvukovou neprůzvučnost. Příklad pro planibel 4.4.2: Rw = 37 db (o 6 db více než standardní vchodové bezpečností dřevěné dveře). TYPY FOLIÍ EVASAFE PVB EVASAFE (ethylene-vinyl acetate) PVB (polyvinyl butyral) EVASAFE je více odolná proti vlhkosti a vhodnější pro větší tabule. PŘESNOST Čiré či mléčné provedení Zcela homogenní teplota uvnitř pece zajištěná ventilátory 4 teplotní senzory pro přesnou regulaci teploty Horizontální i vertikální přenos tepla VARIABILITA C Od do Rozměr skla od 150 x 150 mm do 1600 x 4000 mm (nebo max. 150 kg) OSTATNÍ POŽADAVKY i Skla pro vrstvení musí mít minimálně sraženou hranu. Satinovaná skla jsou vrstvena satinovanou stranou směrem ven. VRSTVENÁ SKLA float, satináto, Lacobel, Planibel, zrcadlo, lakovaná skla a další skla, která mají alespoň 1 stranu hladkou (kvůli vytvoření vakua během vrstvení) PŘÍKLADY VRSTVENÍ Skla jsou vrstvena při teplotě 130 C udržované po danou dobu: EVASAFE 50 min, PVB 2 h 30 min EVASAFE 1 h 10 min, PVB 3 h EVASAFE 1 h 30 min, PVB 5 h

27 12 MYTÍ Mytí skla je nedílnou součástí výroby v naší společnosti probíhá prakticky po každé operaci (řezání, broušení, vrtání, ), aby byla zajištěna bezvadná příprava na následující opracování. Původní ruční mytí nahradily horizontální mycí a sušící stroje TRIULZI.

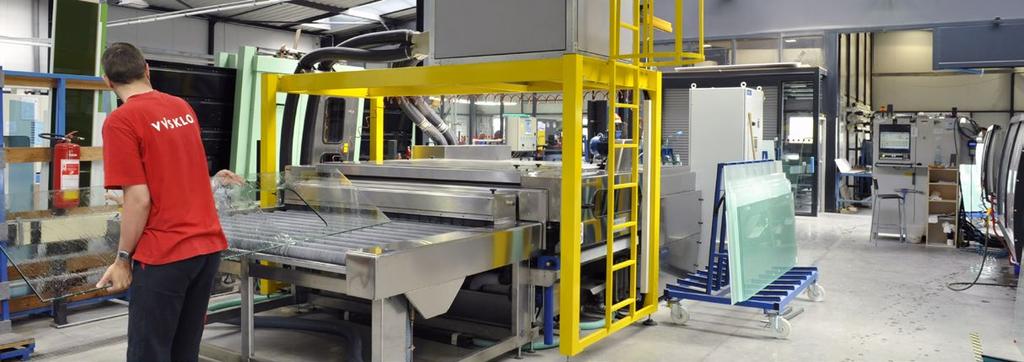

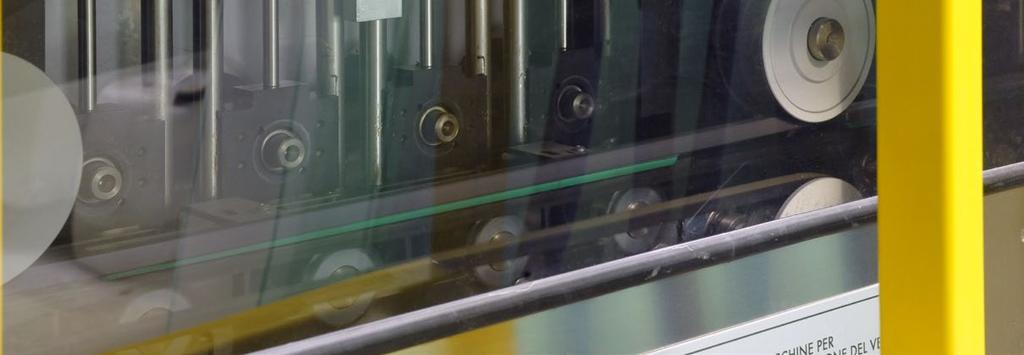

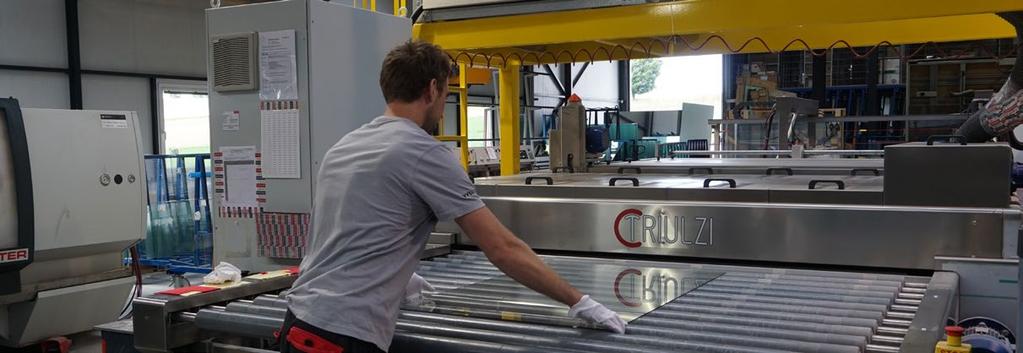

28 Vložení skla do mycí linky Detail mytí Umyté a usušené sklo připravené na další operaci ZAJIŠTĚNÍ KVALITNÍHO MYTÍ A SUŠENÍ SKEL NOVÁ TECHNOLOGIE Mytí probíhá pomocí párů speciálních nylonových válcových kartáčů. Ostřikování vysokým počtem trysek v řadě za konstantních podmínek. Sušení pomocí ofuků umístěných pod i nad rolnami. VARIABILITA Tloušťka skla 2 35 mm Nakládací sekce 1680 mm EKOLOGIE Většina vody se po filtrování vrací zpět.

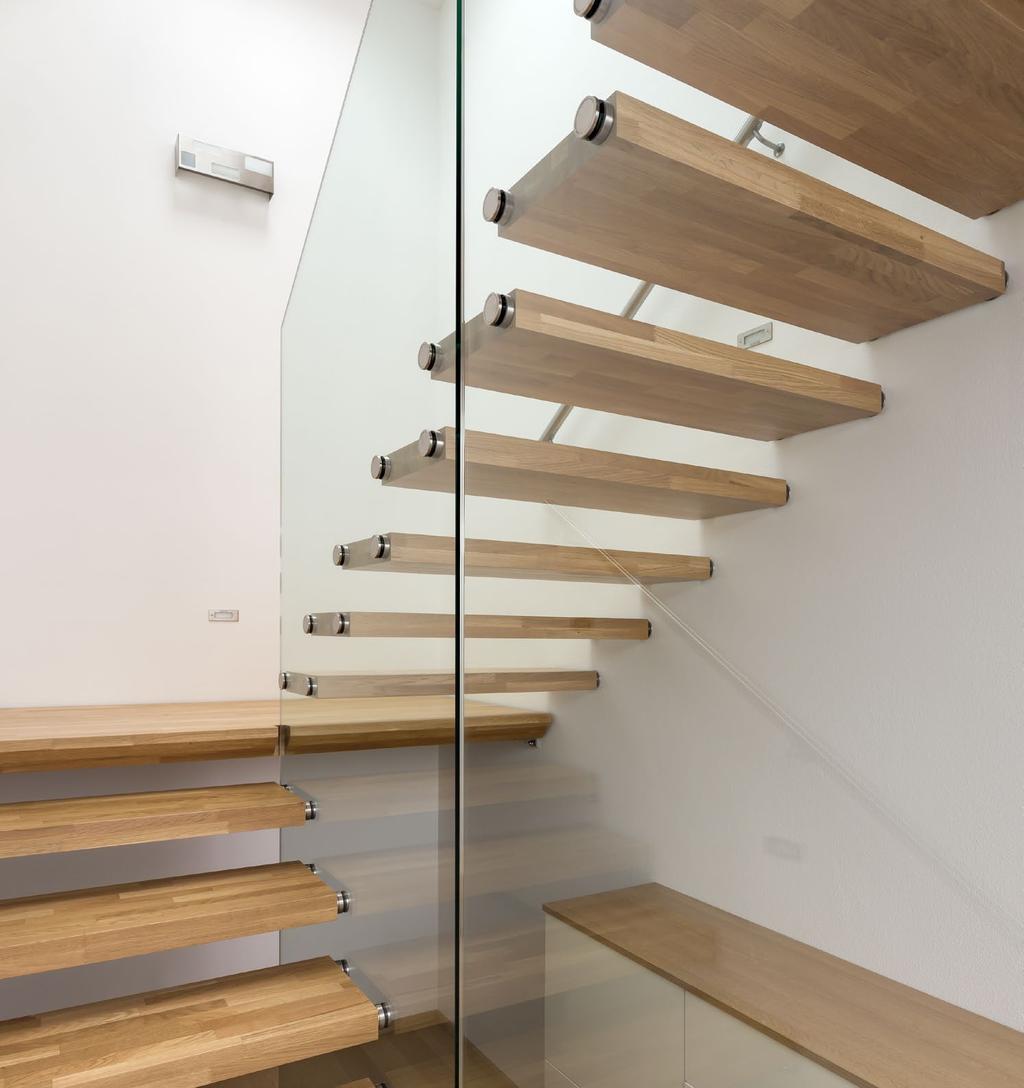

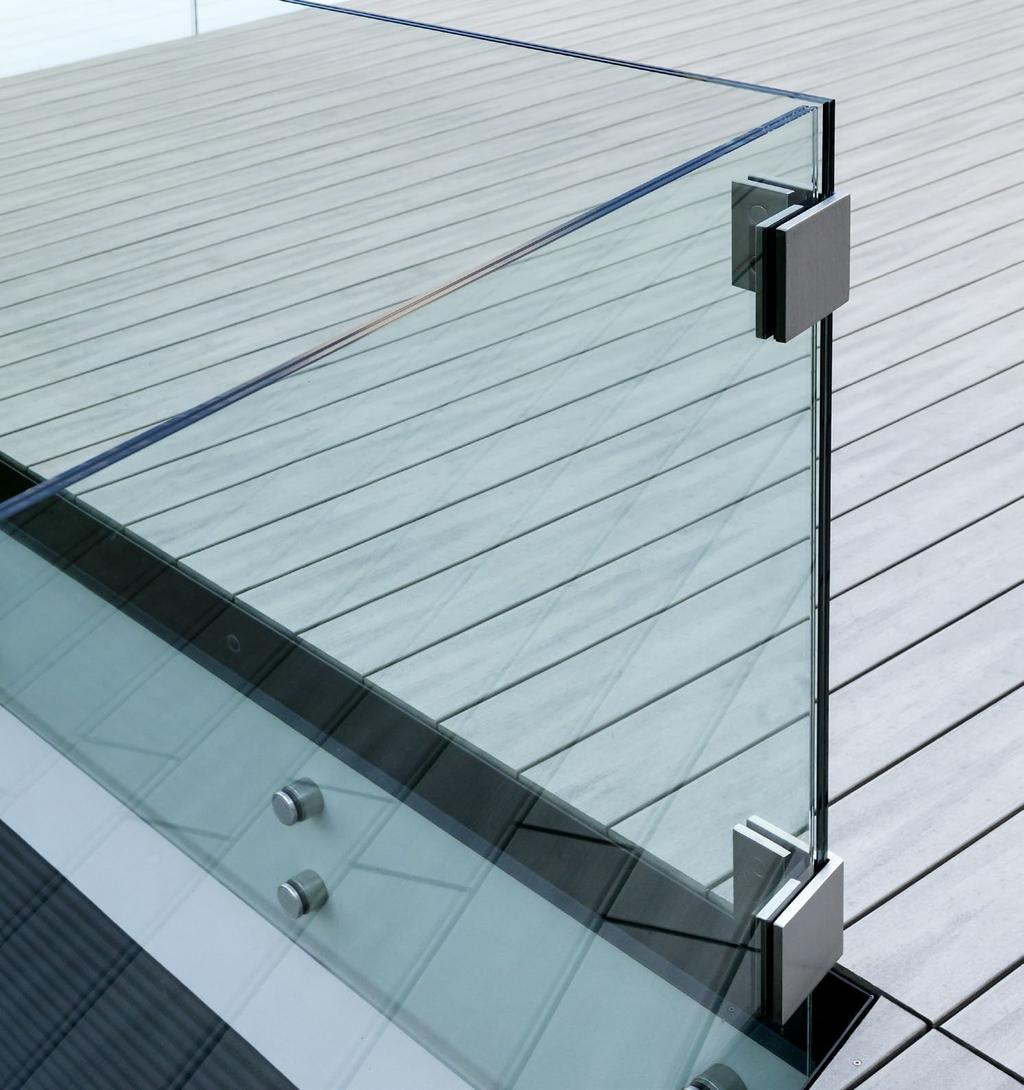

29 13 Celoskleněné zábradlí s nosnou funkcí. Dřevěné stupně schodiště jsou připevněné přímo do vrstveného skla. Realizace je podložena statickým výpočtem. ATYPICKÁ ŘEŠENÍ V předchozích kapitolách jsme představili naše technologické a výrobní možnosti a jejich uplatnění na běžných celoskleněných výrobcích. Sklo je specifický materiál, který nás baví a neustále se snažíme prozkoumávat jeho možnosti a být v oboru na špici. Nezalekneme se proto ani atypických řešení, která vyžadují netradiční přístup.

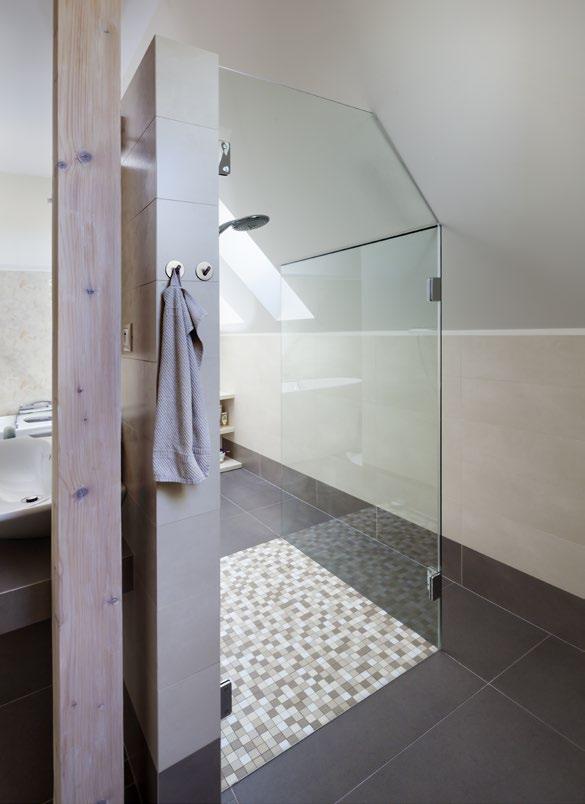

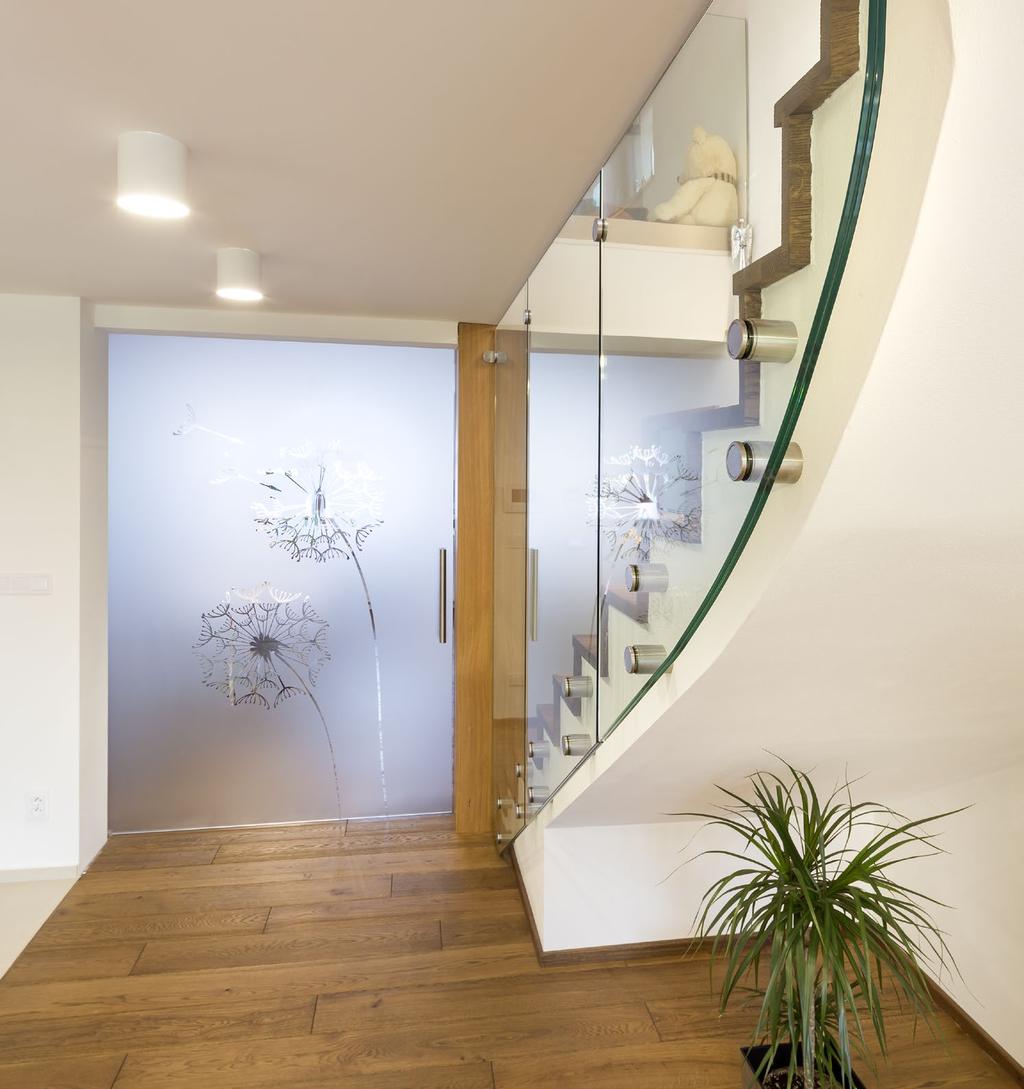

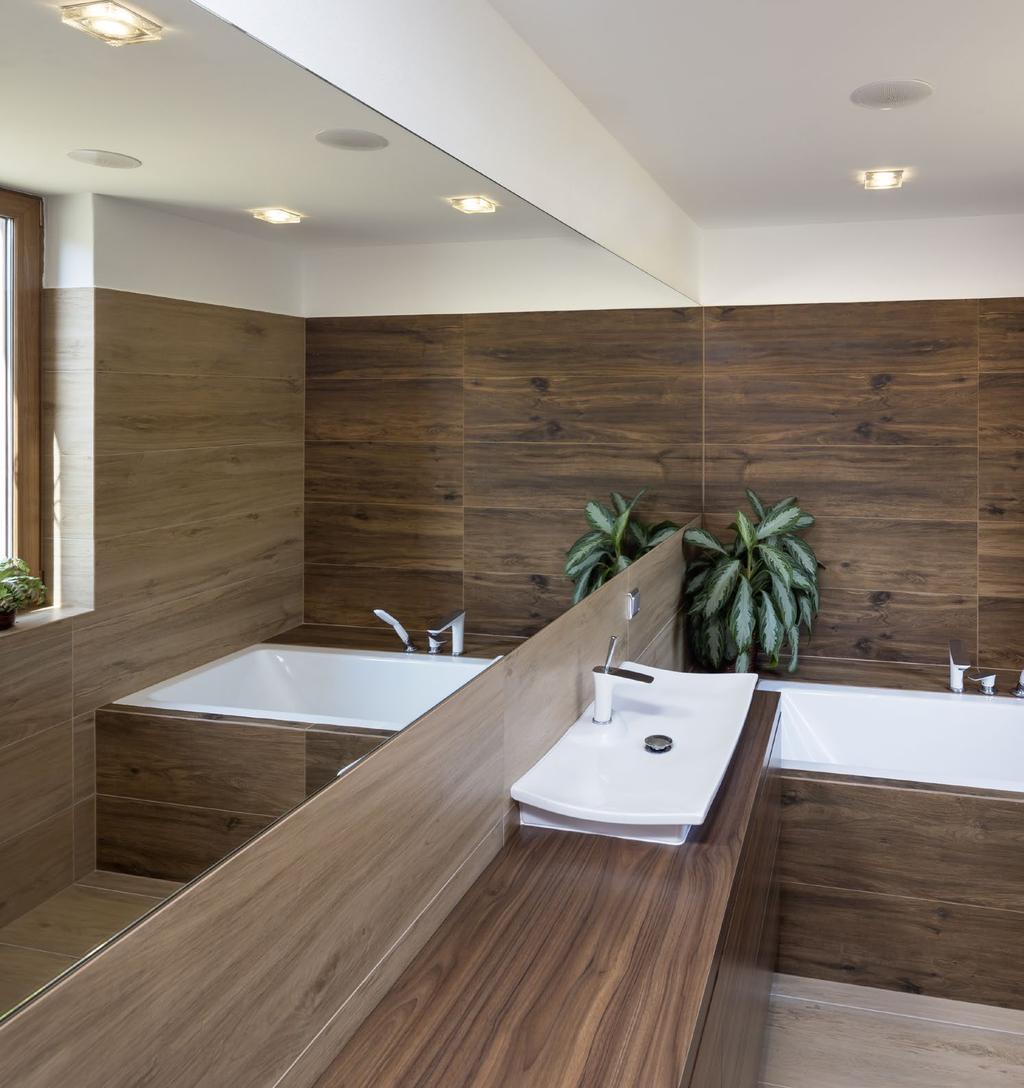

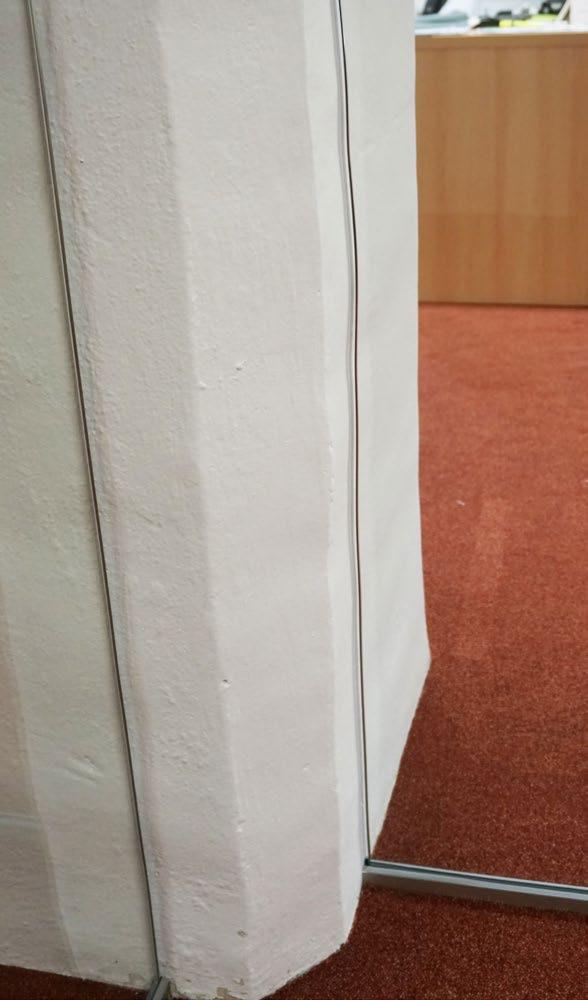

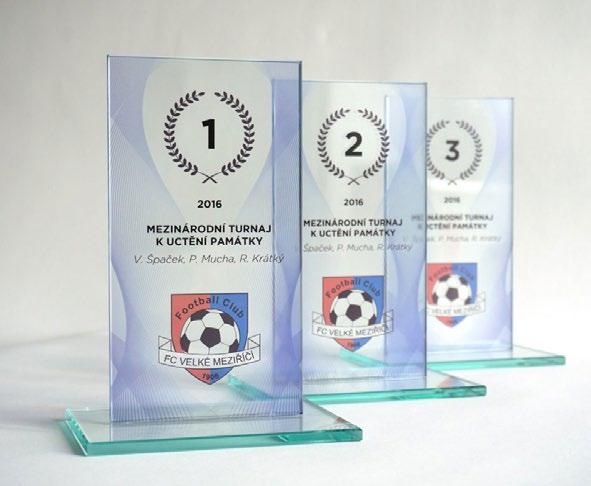

30 Na skle umíme vytvořit libovolný motiv na přání Atypické řešení spchového koutu v podkroví. Vyrobíme exkluzivní dárkové předměty, obrazy, plakety apod. s originálním designem. Dokážeme vyrobit i velké série specifických výrobků a kompnent. Např. skleněný lakovaný panel pro venkovní sprchu. Naše skla dokonale sednou do každého interiéru, nerovné stěny jsou problém.

31 Kontakty, videa, aktuality a další obsah najdete na
