1 MONTOVANÉ DREVOSTAVBY PLÁNOVANIE A REALIZÁCIA KATALÓG Rodinných domov

2 ˇ 1 Rýchla (suchá) výstavba nepotrebuje čas na schnutie konštrukcií a tým šetríme čas => 2 Drevo = produkt prírody overená dlhodobá životnosť výborné tepelné a zvukovoizolačné vlastnosti ˇ ˇ Správnou orientáciou Premyslenou architektúrou Dômyselnou technickou realizáciou Kvalitnou izoláciou

3 O NÁS Sme mladá firma pôsobiaca na slovenskom stavebnom trhu, ale s dlhoročnými skúsenosťami zo stavieb realizovaných na Slovensku, Rakúsku a Nemecku. Našim cieľom je presadiť, a nájsť si svoju pozíciu medzi zhotoviteľmi drevodomov. Naše drevodomy zhotovujeme stĺpikovou konštrukciou (TWO BY FOUR). Realizujeme aj stavby z tradičných materiálov (ytong,tehla,betón atď.) 1

4 CENNÍK r.2016 Projektová dokumentácia pre staveb. povolenie Hrubá stavba Holodom Na kľúč Základová doska s hydroizoláciou od 85 /m2 od 85 /m2 Konštrukcia obvodovej steny 140mm Konštrukcia priečok 100mm Inštalačné rošty Tepelná izolácia - fúkaná celulóza Vzduchotesná fólia Krov komplet Strešná krytina betónová Klampiarske konštrukcie Drevovláknitá tepelná izolácia STEICO Plastové okná 3-sklo Vonkajšie a vnútorné parapety Vchodové dvere Sádrokartón Rozvody vody Vnútorná kanalizácia Elektroinštalácia Vykurovanie Betónový poter Keramické obklady a dlažby Laminátové podlahy Sanita Vnútorný náter 3x biela Interierové dvere Doprava a montáž Orientačná cena na m2 podlahovej plochy od 345 od 605 od 765 Ceny sú vrátane 20% DPH 2

5 VAŠE RODDINÉ DOMY BUNGALOV 1 strana 4-5 BUNGALOV 2 strana 6-7 BUNGALOV 3 strana 8-9 BUNGALOV 4 strana BUNGALOV 5 strana UŽ OD projektovanie stavieb príprava stavieb vizualizácia poradenstvo MIVA Konstrukt s.r.o. Jelenec 375, Jelenec Slovenská republika mivakonstrukt@gmail.com 3

6 PROJEKT RODINNÉHO DOMU TYP BUNGALOV 1 BUNGALOV 1 Projekt rodinného domu typ BUNGALOV je navrhovaný ako samostatne stojaci rodinný dom bez podpivničenia. Ide o priestranný 4-izbový prízemný rodinný dom s moderným dispozičným riešením. Dom má pultovú strechu a sklon 7 s neobytným podkrovím. Je osadný na rovinatý terén. Komunikačný priestor rodinného domu tvorí zádverie s chodbou, na ktorú sa napája tak hlavná denná zóna a vstupy do jednotlivých spální sú zo spojovacej chodby. Hlavný obytný priestor je situovaný do tichej zadnej časti domu s priamym prepojením na terasu. Tvorí ho obývacia izba, spojená s jedálňou a kuchyňou. Kuchyňa je s obývacou izbou prevádzkovo a opticky prepojená. Kúpeľňa sa nachádza v strede domu tak, aby bola prístupná rovnako z dennej nočnej časti domu. Izba a komunikačné priestory sú vybavené dostatočným množstvom skladovacieho priestoru vstavanými skriňami. CELKOVÁ ÚŽITKOVÁ PLOCHA: 104,310m² CENA Hrubá stavba Holodom Na kľúč PÔDORYS Možnosť individuálneho projektu IZBA 13,84m² WC 1,85m² TECHNICKÁ MIESTNOSŤ 2,61m² ZÁDVERIE 4,92m² ŠATNÍK 4,30m² SPÁLŇA 15,68m² CHODBA 10,13m² IZBA 13,15m² ŠPAJZA 0,98m² OBÝVACIA MIESTNOSŤ S JEDÁLŇOU 23,12m² KUPEĽŇA 6,35m² KUCHYŇA 7,38m² 4

7 5

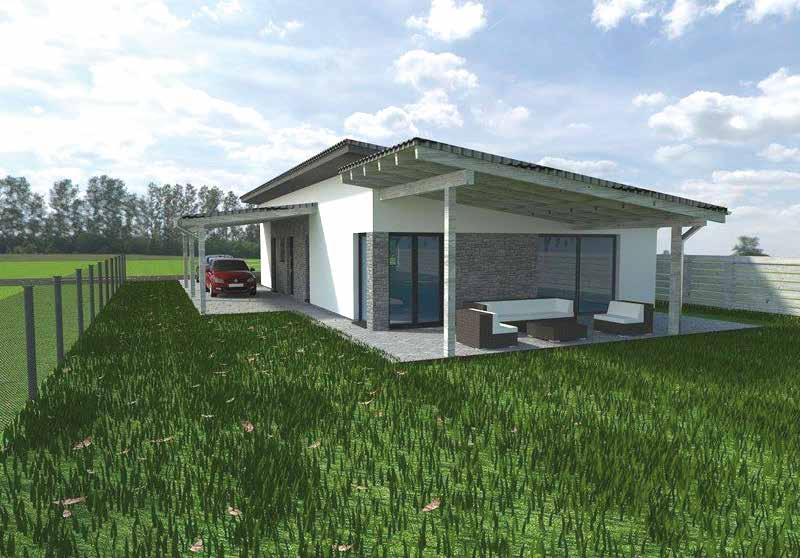

8 PROJEKT RODINNÉHO DOMU TYP BUNGALOV 2 BUNGALOV 2 Kompaktný bungalov spĺňajúci nároky štvorčlennej rodiny. Kuchyňa je opticky prepojená s jedálňou a priestrannou obývačkou. Súčasťou kuchyne je uzavretá špajza. V dome sa nachádza spoločná kúpeľňa a samostatné WC. Cez spojovaciu chodbu sú prístupné dve izby a spálňa so šatníkom. Terasa je plne krytá a je prístupná z obývačky aj zo samostatných izieb. CELKOVÁ ÚŽITKOVÁ PLOCHA: 116,19 m² CENA Hrubá stavba Holodom Na kľúč PÔDORYS Možnosť individuálneho projektu 6

9 7

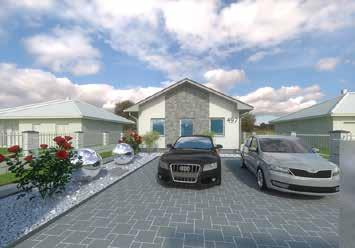

10 PROJEKT RODINNÉHO DOMU TYP BUNGALOV 3 BUNGALOV 3 Kompaktný BUNGALOV spĺňajúci nároky štvorčlennej rodiny. Kuchyňa je opticky prepojená s jedálňou a priestrannou obývačkou. Súčasťou kuchyne je uzavretá špajza. Napravo a naľavo od zádveria sú umiestnené dve izby. V spálni sa nachádza samostatná kúpeľňa. Verejná kúpeľňa je prístupná zo spojovacej chodby. V rodinnom dome sa nachádza aj samostatná technická miestnosť. Terasa je plne krytá a prístupná z obývačky a zo spálne. CELKOVÁ ÚŽITKOVÁ PLOCHA: 121,82 m² CENA Hrubá stavba Holodom Na kľúč PÔDORYS Možnosť individuálneho projektu 8

11 9

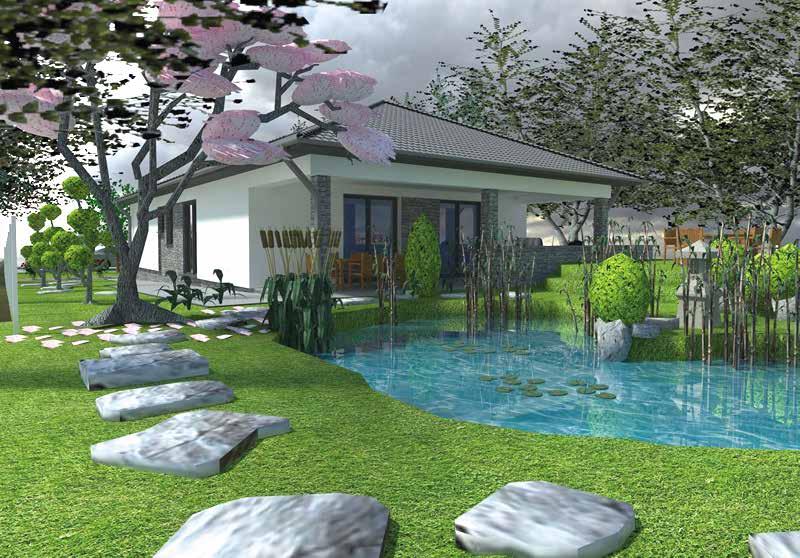

12 PROJEKT RODINNÉHO DOMU TYP BUNGALOV 4 BUNGALOV 4 Rodinný dom typu BUNGALOV je navrhnutý pre štvorčlennú rodinu ako prízemný rodinný dom. Naľavo od chodby sa nachádza samostatná WC miestnosť. Napravo sa nachádzajú dve detské izby so samostatným vchodom z vnútornej chodby. Naľavo sú situované nasledovné miestnosti: spálňa, kúpeľňa a technická miestnosť. Do spálne sa vchádza cez šatníkovú miestnosť. Prechodom cez vnútornú chodbu sa vstupuje do obývacieho priestoru, ktorý je spojený s kuchyňou a jedálňou. Z obývacieho priestoru je možný vstup na terasu. CELKOVÁ ÚŽITKOVÁ PLOCHA: 124,94 m² CENA Hrubá stavba Holodom Na kľúč PÔDORYS Možnosť individuálneho projektu 10

13 11

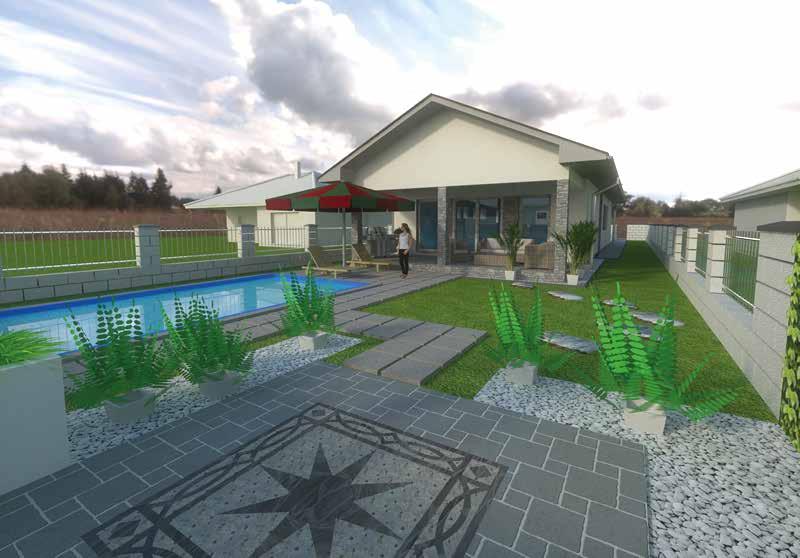

14 PROJEKT RODINNÉHO DOMU TYP BUNGALOV 5 BUNGALOV 5 Projekt rodinného domu je navrhovaný ako samostatne stojaci rodinný dom s plným prízemím. Ide o priestranný štvorizbový rodinný dom. Naľavo od vstupnej chodby sa nachádza samostatná WC miestnosť. Napravo sa nachádzajú dve detské izby so samostatným vchodom z vnútornej chodby a spálňa so samostatným šatníkom a samostatnou malou kúpeľňou. V časti domu oproti vstupu sa nachádzajú špajza, WC, technická miestnosť a kúpeľňa. Prechodom cez vnútornú chodbu do zadnej časti objektu sa vstupuje do obývacieho priestoru, ktorý je spojený s kuchyňou a jedálňou. Z obývacieho priestoru je možný vstup na terasu. CELKOVÁ ÚŽITKOVÁ PLOCHA: 122,09 m² CENA Hrubá stavba Holodom Na kľúč PÔDORYS Možnosť individuálneho projektu 12

15 13

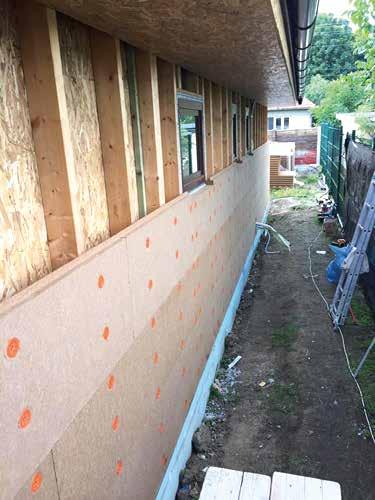

16 REZ OBVODOVOU STENOU Vrstva Opis vrstiev od vonkajšej po vnútornú Hrúbka (mm) 1 Difúzne otvorený omietkový systém 2 Drevovláknitá tepelná izolácia ( p = 140 kg/m² ) 80 3 Stĺpiky 50/160 prírodné drevo alebo KVH Celulózová izolácia ISOCELL OSB3 / OSB Laty 40x50 alebo CD profily 40 7 Sadrokartónová alebo sadrovláknitá doska 12,

17 FÚKANÁ CELULÓZA Ponúkame zateplenie fúkanou izoláciou Isocell: ISOCELL je tepelná izolácia z celulózových vlákien, ktorá je vyrobená optimálnou recyklačnou metódou z novinového papiera. Základným materiálom pre ISOCELL je teda drevo, ktorého vynikajúce vlastnosti sú známe už po tisícročia. ISOCELL sa vyrába v Rakúsku, v jednom z najmodernejších zariadení v Európe. Triedený novinový papier sa nahrubo natrhá, zmieša sa s minerálnymi soľami a rozvlákni v mlyne. Takto vytvorené vločky sú odolné proti požiaru ako sú aj odolné proti napadnutiu hmyzom, hlodavcom,plesňou a hnilobou. Výroba je podrobená cudzej a vlastnej kontrole pre nemecké, rakúske a európske technické schválenie najprísnejšej kvality. Vločka s dlhým vláknom Vás presvedčí extrémne nízkou tepelnou vodivosťou a odolnosťou proti sadaniu aj u silnejšej izolácie. ISOCELL nie je toxický, neobsahuje žiadne podozrivé látky alebo prísady a je na dotyk mäkký a teplý. Nedráždi kožu, nie je agresívny, a teda je hodnotený ako sympatická izolačná látka. Odborné podniky ISOCELL s licenciou vyfukujú celulózové vlákna do dutín pomocou špeciálnych vyfúkavacích strojov. Celulózové vlákna v konštrukcii splstnatejú a vytvorí sa presný izolačný matrac bez škár, odolný proti sadaniu. 15

18 DREVOSTAVBY - HISTÓRIA Najpoužívanejším typom drevostavieb je drevostavba rámová / stĺpiková konštrukcia / zhotovuje sa priamo na mieste stavby. Konštrukčný systém TWO BY FOUR vznikol na konci 19.storočia v USA. Postupne sa rozšíril do Európy a Austrálii. V preklade 2 x 4 palce čo sa rovná 50 x 100 mm. V súčastnosti sa tieto rozmery stĺpikov zmenili kvôli tepelným, technickým a statickým požiadavkám. Výhody: konštrukcia je pevnejšia väčšia variabilita, vieme reagovať aj na zmeny počas výstavby úspora obostavanej plochy oproti murovanej stavbe nízka energetická náročnosť stavieb krátky čas výstavby možnosť celoročnej výstavby použité stavebné materiáli poskytujú zdravé a príjemné bývanie a sú vhodné aj pre alergikov 16
