Průkaz energetické náročnosti budovy. Bytový dům Krškova

Transkript

1 Průkaz energetické náročnosti budovy dle zákona č. 406/2000 Sb. a vyhlášky č. 78/2013 Sb. Bytový dům Krškova Krškova , Praha Doložení stávajícího stavu energetické náročnosti Předkládá: Ing. Petr Čeněk Svatovítská 543/5, Praha 6 Tel: petr.cenek@seznam.cz IČ: Vypracoval: Ing. Petr Čeněk energetický specialista, č. oprávnění: 1314 Ev. č průkazu.: PENB1314/14021 Datum vypracování:

2 Průkaz energetické náročnosti budovy je vypracován na základě požadavku zákona č. 406/2000 Sb. o hospodaření energií, ve znění pozdějších předpisů (zákon č. 318/2012 Sb.) a prováděcí vyhlášky č. 78/2013 Sb., která nabyla účinnosti dne Normy spjaté s výpočtem energetické náročnosti budovy: TNI Energetická náročnost budov Typické hodnoty pro výpočet Tepelná technika Vytápění ČSN a související normy ČSN EN ISO ČSN EN ČSN EN ČSN EN Větrání ČSN EN ČSN EN ČSN EN ČSN EN Ohřev TV ČSN EN Osvětlení ČSN EN ČSN EN K vypracování průkazu energetické náročnosti budovy byly dále použity tyto podklady: vyhláška 78/2013 Sb. dostupná projektová dokumentace vlastní prohlídka objektu vlastní fotodokumentace informace od stávajícího vlastníka objektu Z technické a projektové dokumentace není zřejmé přesné složení a skladba některých obalových konstrukcí. Skladby jednotlivých konstrukcí na hranici obálky budovy, tzn. skladby konstrukcí ohraničujících vytápěnou část budovy, byly převzaty z dostupné dokumentace. V případě nedostatečných podkladů byly tyto parametry odhadnuty na základě znalosti místních poměrů a období výstavby objektu či převzaty z publikace Tepelně technické a energetické vlastnosti budov, Doc. Ing. Jaroslav Řehánek, DrSc., Ing. Antonín Janouš, Ing. Jaroslav Šafránek, Ing. Petr Kučera, CSc, kterou vydalo nakladatelství GRADA Publishing. Veškerá zjednodušení a odhady jsou provedeny vždy na stranu bezpečnosti. Parametry technologických zařízení a skladby v zakrytých konstrukcí vč. vlivu tepelných vazeb byly v případě neúplnosti podkladů odborně odhadnuty na základě zkušeností, typu a stáří výstavby či technologického zařízení. Odborný výpočet byl proveden pomocí Svoboda Software Stavební fyzika, program Energie.

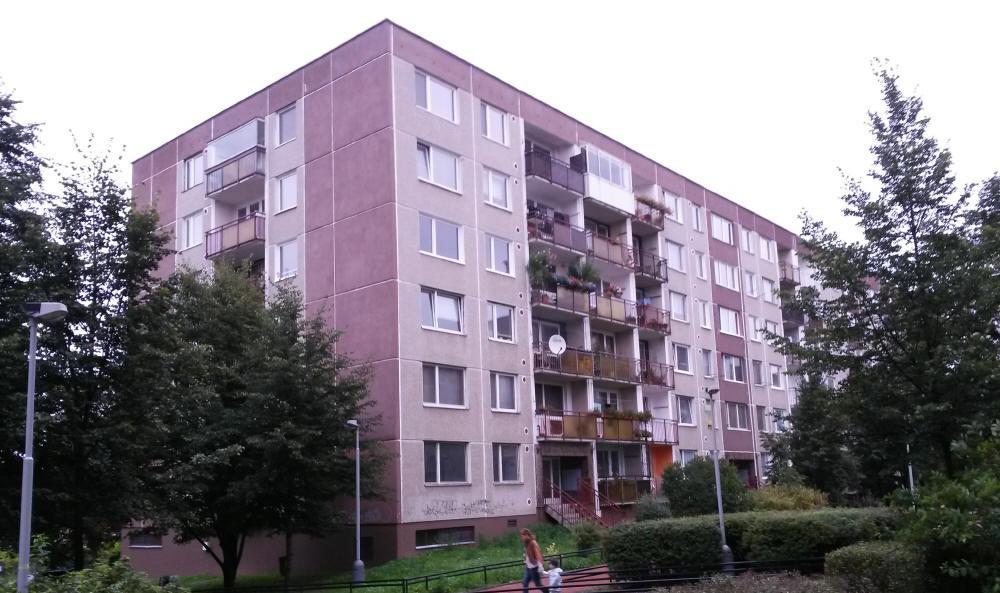

3 Stručný popis technických zařízení, systémů a budov Objekt je postaven v rámci typizované výstavby, jedná se o panelový objekt cca z roku 1986, soustava OP 1.11 postavený dle projektové dokumentace z roku cca Bytový dům má dvě samostatné sekce (čísla popisná), které mají 6 nadzemních podlaží, celý objekt je podsklepen jedním podlažím podzemním. Zastřešení objektu je plochou střechou. Objekt tvoří s dalšími přilehlými bytovými domy blok obdobných typizovaných objektů, řešený objekt tvoří krajní část, z druhé strany ke štítové stěně objektu přiléhá sousední bytový dům. V nadzemních podlažích se nacházejí obytné prostory a centrální komunikační koridor (schodiště s výtahem), v podzemním podlaží jsou sklepy a technické resp. společné nebytové prostory. Stavební konstrukce odpovídají typizované výstavbě. Obvodové stěny objektu jsou sendvičové železobetonové panely s izolací z polystyrenu, s okny a vstupy, která jsou z větší části vyměněna za výplně plastové s izolačním dvojsklem, pouze v menším množství zůstaly původní dřevěné zdvojené výplně. Plochá střecha je v původní skladbě s násypem, původní tepelnou izolací z polystyrenu a deskami polsid, vnější podhled nad vstupem s izolací z čedičové vaty tl. 80 mm a strop nad suterénem je opatřen lignoporem tl. 35 mm. Strop nad suterénem, střecha, podhledy i stěny jsou bez dodatečného zateplení. Teplo na vytápění a příprava teplé vody jsou zajišťovány centrálně pomocí dálkově dodávaného tepla. Otopná soustava je regulována TRV s hlavicemi. Centrální nucené větrání ani chlazení vnitřních prostor není v objektu zajištěno, je osazeno pouze několik odtahových ventilátorů. El. slouží hlavně pro osvětlení a další provozní spotřebu. Jiné nejsou využívány. Údaje o posledních významnějších rekonstrukcích výměna většiny oken a v stupů za výplně plastové s izolačním dvojsklem osazení TRV a regulace otopné soustavy provedení rozvodů teplé a studené vody z plastu

4 Protokol k průkazu energetické náročnosti budovy str. 1 Protokol k průkazu energetické náročnosti budovy Účel zpracování průkazu Nová budova Prodej budovy nebo její části Budova užívaná orgánem veřejné moci Pronájem budovy nebo její části Větší změna dokončené budovy Jiný účel zpracování: Doložení stávajícího stavu Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Krškova Praha Katastrální území: Hlubočepy [728837] Parcelní číslo: 942/5, 942/6 Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): Vlastník nebo stavebník: 1986 Společenství vlastníků jednotek v domech Krškova 781 a 782 v Praze 5 - Hlubočepy Adresa: Krškova Praha IČ: Tel./ N/A Typ budovy Rodinný dům Bytový dům Budova pro ubytování a stravování Administrativní budova Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Budova pro obchodní účely Budova pro kulturu Jiné druhy budovy:

5 Protokol k průkazu energetické náročnosti budovy str. 2 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] 8 670,8 [m 2 ] 2 961,8 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,34 Celková energeticky vztažná plocha budovy A c [m 2 ] 3 096,7 Druhy (energonositele) užívané v budově Hnědé uhlí Topný olej Kusové dřevo, dřevní štěpka Zemní plyn Černé uhlí Propan-butan/LPG Dřevěné peletky Elektřina Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50 % včetně, nad 50 do 80 %, nad 80 % Energie okolního prostředí (např. sluneční ): účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické Jiná paliva nebo jiný typ zásobování: Druhy dodávané mimo budovu Elektřina Teplo Žádné

6 Protokol k průkazu energetické náročnosti budovy str. 3 Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rc,j Splněno Činitel tepl. redukce b j Měrná ztráta prostupem tepla [m 2 ] [W/(m2.K)] [W/(m2.K)] [ano/ne] [-] [W/K] Střecha 479,6 0, ,00 191,8 Podlaha 44,1 2, ,49 54,0 Okna 380,6 1, ,00 456,7 Vstupy 100,8 1, ,00 121,0 Stěny 1 262,2 0, ,00 656,3 Podhled u vstupu 8,0 0, ,00 4,5 Strop do strojoven 29,4 2, ,49 30,3 Poklop do strojoven 1,1 5, ,56 3,5 Strop nad 1.PP 458,0 0, ,49 202,0 Dveře do 1.PP 10,8 2, ,49 10,6 Stěny do 1.PP 71,8 1, ,49 52,8 Okna dřevěná 100,3 2, ,00 240,7 Vstupy dřevěné 15,1 2, ,00 36,2 Tepelné vazby 296,2 Celkem 2 961, ,6 Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). H T,j a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j Součin V j U em,r,j [ C] [m 3 ] [W/(m 2.K)] [W.m/K] Bytové prostory 20, ,4 0, ,78 Komunikační prostory 16,0 864,4 1,05 907,62 Celkem 8 670, ,40

7 Protokol k průkazu energetické náročnosti budovy str. 4 Průměrný součinitel prostupu tepla budovy Budova Vypočtená hodnota U em (U em = H T /A) Referenční hodnota U em,r (U em,r = Σ(V j U em,r,j )/V) Splněno [W/(m 2 K)] [W/(m 2 K)] [ano/ne] Budova jako celek 0,80 0,64 ne Poznámka: Hodnocení splnění požadavku je vyžadováno u nové budovy, budovy s téměř nulovou spotřebou a u větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. a) a písm.b). B) technické systémy b.1.a) vytápění Referenční budova : Bytové prostory Komunikační prostory Typ zdroje Energonositel Pokrytí dílčí potřeby na vytápění Jmenovitý tepelný výkon výroby zdrojem tepla 2) η H,gen COP distribuce na vytápění η H,dis sdílení na vytápění [-] [-] [%] [kw] [%] [-] [%] [%] 1) CZT CZT Pražská teplárenská a.s. η H,em 100, , Poznámka: 1) symbol znamená, že není nastaven požadavek na referenční hodnotu, 2) v případě soustavy zásobování tepelnou energií se nevyplňuje b.1.b) požadavky na účinnost technického systému k vytápění Typ zdroje výroby zdrojem tepla η H,gen nebo COP H,gen výroby referenčního zdroje tepla η H,gen,rq nebo COP H,gen Požadavek splněn [-] [%] [%] [ano/ne] Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c).

8 Protokol k průkazu energetické náročnosti budovy str. 5 b.2.a) chlazení Typ systému chlazení Energonositel Pokrytí dílčí potřeby na chlazení Jmenovitý chladicí výkon Chladicí faktor zdroje chladu EER C,gen distribuce na chlazení η C,dis sdílení na chlazení η C,em Referenční budova : [-] [-] [%] [kw] [-] [%] [%] b.2.b) požadavky na účinnost technického systému k chlazení Typ systému chlazení Chladicí faktor zdroje chladu EER C,gen Chladicí faktor referenčního zdroje chladu EER C,gen Požadavek splněn [-] [-] [-] [ano/ne] Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.3.) větrání Typ větracího systému Energonositel Tepelný výkon Chladící výkon Pokrytí dílčí potřeby na větrání Jmen. elektr. příkon systému větrání Jmen. objem. průtok větracího vzduchu Měrný příkon ventilátoru nuceného větrání SFP ahu Referenční budova : přirozené Bytové prostory větrání Komunikační přirozené prostory větrání [-] [-] [kw] [kw] [%] [kw] [m 3 /hod] [W.s/m 3 ]

9 Protokol k průkazu energetické náročnosti budovy str. 6 b.4.) úprava vlhkosti vzduchu Typ systému vlhčení Energonositel Jmenovitý elektrický příkon Jmenovitý tepelný výkon Pokrytí dílčí dodané na úpravu vlhkosti zdroje úpravy vlhkosti systému vlhčení η RH+,gen Referenční budova : [-] [-] [kw] [kw] [%] [%] Typ systému odvlhčení Energonositel Jmen. elektr. příkon Jmen. tepelný výkon Pokrytí dílčí potřeby na úpravu odvlhčení Jmen. chladící výkon zdroje úpravy vlhkosti systému odvlhčení η RH-,gen Referenční budova : [-] [-] [kw] [kw] [%] [kw] [%] b.5.a) příprava teplé vody (TV) Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby na přípravu teplé vody Jmen. příkon pro ohřev TV Objem zásob níku TV zdroje tepla pro přípravu teplé vody 1) η W,gen COP Měrná tepelná ztráta zásobní ku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis Referenční budova : Bytové prostory [-] [-] [%] [kw] [litry] [%] [-] [Wh/l.d] [Wh/m.d] CZT CZT Pražská teplárens ká a.s. 100, Poznámka: 1) v případě soustavy zásobování tepelnou energií se nevyplňuje

10 Bez úpravy vlhčení S úpravou vlhčením Pro budovu Pro budovu i dodávku mimo budovu Protokol k průkazu energetické náročnosti budovy str. 7 b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Typ systému k přípravě teplé vody zdroje tepla pro přípravu teplé vody η W,gen referenčního zdroje tepla pro přípravu teplé vody η W,gen, rq Požadavek splněn nebo COP W,gen nebo COP W,gen [-] [%] [%] [ano/ne] Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.6.) osvětlení Typ osvětlovací soustavy Pokrytí dílčí potřeby na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,l [-] [%] [kw] [W/(m 2.l)] Referenční budova 0,05 : Bytové prostory Dle uživatelů 100,0 13,0 0,05 Komunikační prostory Žárovkové zdroje 100,0 1,4 0,05 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané v budově Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla Bytové prostory Komunikační prostory

11 [kwh/(m 2.rok)] [MWh/rok] 258, , , ,092 40,279 40,279 [MWh/rok] 1,671 1,326 0,986 0,986 [MWh/rok] 257, , , ,106 40,279 40,279 [MWh/rok] 139, ,223 54,863 54,863 Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Vytápění Chlazení Větrání Úprava vlhkosti vzduchu Příprava teplé vody Osvětlení Protokol k průkazu energetické náročnosti budovy str. 8 b) dílčí dodané ř. (1) Potřeba (2) Vypočtená spotřeba (3) Pomocná (4) Dílčí dodaná (ř.4)=(ř.2)+(ř.3) (5) Měrná dílčí dodaná na celkovou energeticky vztažnou plochu (ř.4) / m 2

12 Protokol k průkazu energetické náročnosti budovy str. 9 c) výrobna umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové primární Faktor neobnov. primární Celková primární Neobnov. primární jednotky [MWh/rok] [-] [-] [MWh/rok] [MWh/rok] Kogenerační jednotka EP CHP - teplo Kogenerační jednotka EP CHP elektřina Fotovoltaické panely EP PV elektřina Solární termické systémy Q H,sc,sys teplo Jiné Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu d) rozdělení dílčích dodaných energií, celkové primární a neobnovitelné primární podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární [MWh/rok] [-] [-] [MWh/rok] [MWh/rok] elektřina ze sítě 42,590 3,2 3,0 136, ,770 CZT Pražská teplárenská a.s. 324,772 1,1 1,0 357, ,772 Celkem 367, , ,542

13 Horní hranici třídy C odpovídají hodnoty: Protokol k průkazu energetické náročnosti budovy str. 10 e) požadavek na celkovou dodanou energii (6) Referenční budova 416,160 [MWh/rok] (7) budova 367,362 (8) Referenční budova 134 [kwh/m 2.rok] (9) budova 119 Splněno (ano/ne) ano f) požadavek na neobnovitelnou primární energii (10) Referenční budova 539,353 [MWh/rok] (11) budova 452,542 (12) Referenční budova (ř.10 / m 2 ) 174 [kwh/m 2.rok] (13) budova (ř.11 / m 2 ) 146 Splněno (ano/ne) ano g) primární hodnocené budovy (14) Celková primární [MWh/rok] 493,537 (15) Obnovitelná primární (ř.14 - ř.11) [MWh/rok] 40,995 (16) Využití obnovitelných zdrojů z hlediska primární (ř.15 / ř ) [%] 8,3 h) hodnoty pro vytvoření hranic klasifikačních tříd Celková dodaná [MWh/rok] 357,820 Neobnovitelná primární [MWh/rok] 474,957 Průměrný součinitel prostupu tepla budovy [W/(m 2.K)] 0,49 Dílčí dodané : vytápění [MWh/rok] 200,482 chlazení větrání úprava vlhkosti vzduchu [MWh/rok] [MWh/rok] [MWh/rok] příprava teplé vody [MWh/rok] 117,059 osvětlení [MWh/rok] 40,279 Tabulka h) obsahuje hodnoty, které se použijí pro vytvoření hranic klasifikačních tříd podle přílohy č. 2.

14 Protokol k průkazu energetické náročnosti budovy str. 11 Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek u nových budov a u větší změny dokončených budov Posouzení proveditelnosti Alternativní systémy Místní systémy dodávky využívající energii z OZE Kombinovaná výroba elektřiny a tepla Soustava zásobování tepelnou energií Tepelné čerpadlo Technická proveditelnost Ekonomická proveditelnost Ekologická proveditelnost Doporučení k realizaci a zdůvodnění Datum vypracování analýzy Zpracovatel analýzy Energetický posudek Ano Ano - Ano Ne Ne - Ne Ano Ano - Ne Soustava zásobování tepelnou energií je využívána, využití jinýchaltrnativních systémů není ekonomicky vhodné Ing. Petr Čeněk Povinnost vypracovat energetický posudek Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku Ne Ne

15 Předpokládaný průměrný součinitel prostupu tepla Předpokládaná dodaná Předpokládaná neobnovitelná primární Předpokládaná úspora celkové dodané Předpokládaná úspora neobnovitelné primární Protokol k průkazu energetické náročnosti budovy str. 12 Doporučená technicky a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy Popis opatření Stavební prvky a konstrukce budovy: Technické systémy budovy: [W/(m 2.K)] [MWh/rok] [MWh/rok] [MWh/rok] [MWh/rok] vytápění: chlazení: větrání: úprava vlhkosti vzduchu: příprava teplé vody: osvětlení: Obsluha a provoz systémů budovy: Ostatní uveďte jaké: Celkem Posouzení vhodnosti opatření Opatření Stavební prvky a konstrukce budovy Technické systémy budovy Obsluha a provoz systémů budovy Ostatní - uvést jaké: Technická vhodnost Ano Ne Ne Funkční vhodnost Ano Ne Ne Ekonomická vhodnost Ne Ne Ne Doporučení k realizaci a zdůvodnění Datum vypracování doporučených opatření Zpracovatel analýzy Energetický posudek Zejména s ohledem na ekonomické hodnocení nejsou doporučena žádná úsporná opatření Ing. Petr Čeněk Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku Ne

16 Protokol k průkazu energetické náročnosti budovy str. 13 Závěrečné hodnocení energetického specialisty Nová budova nebo budova s téměř nulovou spotřebou Splňuje požadavek podle 6 odst. 1 Třída energetické náročnosti budovy pro celkovou dodanou energii Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst. 2 písm. a) Splňuje požadavek podle 6 odst. 2 písm. b) Splňuje požadavek podle 6 odst. 2 písm. c) Plnění požadavků na energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii Budova užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii D Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii D Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Petr Čeněk Číslo oprávnění MPO 1314 Podpis energetického specialisty Datum vypracování průkazu Datum vypracování průkazu
