1 Podklady pre navrhovanie a montáž fasádneho systému Argeton Riešenie pre modernú fasádu

2 Riešenie pre modernú fasádu Argeton bol vyvinutý začiatkom 80-tych rokov ako keramické platne pre prevetrávané fasády. Cieľom bolo vytvoriť riešenie pre nadčasovú modernú fasádu s nezameniteľným charakterom prírodného materiálu, ktorým je hlina. Dnes je značka Argeton zárukou kvality, estetiky a kreativity. Úspech projektu Argeton stojí na troch pilieroch: profesionálny vývoj orientovaný na budúcnosť predaj spojený so servisom dôsledná kontrola kvality Fasáda Argeton zušľachťuje nové budovy a obnovovaným budovám dodáva opäť moderný charakter. V kombinácii s oceľou, sklom a drevom očarí svojou eleganciou, prirodzenosťou a nadčasovou dokonalosťou. Vzhľad fasády Argeton zostáva zachovaný na desaťročia: premyslený spôsob odvádzania vody zabraňuje znečisťovaniu platní farba platní nevybledne a zostáva sýta aj napriek drsným poveternostným podmienkam fasáda Argeton je mimoriadne odolná proti požiaru škárové profily zabraňujú posúvaniu keramických platní, vnikaniu vody pri hnanom daždi a klepotaniu pri silnom vetre 2 3

3 Obsah Štandardné prierezy a rozmery 4 Výhody fasády Argeton 5 Funkcie prevetrávanej fasády 5 Všeobecný technický popis 6 Technické údaje 8 Príslušenstvo: škárové a rohové profily, výmena platní 9 Zvislý závesný systém všeobecný technický popis 10 Zvislý závesný systém návod na montáž 11 Zvislý závesný systém príslušenstvo 13 Montážne rozmery 14 Detail v oblasti styku zvislých profilov 15 Vodorovný závesný systém všeobecný technický popis 16 Vodorovný závesný systém návod na montáž 17 Vodorovný závesný systém príslušenstvo 19 Montážne rozmery 20 Detail v oblasti styku zvislých profilov 21 Konštrukčné detaily 22 Nadpražie s hliníkovým profilom, nadpražie z platní Argeton, nadpražie s tieniacou technikou 22 Ostenie s hliníkovým profilom, parapet + preložené ostenie, parapet + rovné ostenie 23 Ostenie z platní Argeton, roh so skoseným rezom, roh s otvoreným hliníkovým profilom 24 Roh s uzavretým hliníkovým profilom, roh s profilom Y 25 Vnútorný roh Argeton + tepelnoizolačný systém 25 Rovný sokel, šikmý sokel s hliníkovým profilom, odstupňovaný sokel 26 Napojenie steny na podhľad stropu, strieška, Argeton v interiéri a exteriéri 27 Zaoblené fasádne platne Argeton, rovné fasádne platne Argeton 27 Barro tyčové prvky 28 Barro uchytenie tyčových prvkov 28 Barro štandardné prierezy, špeciálne prierezy (príklady) 29 Barro s X profilom návod na montáž 30 Barro s X profilom príslušenstvo 31

4 Riešenie pre modernú fasádu Štandardné prierezy a rozmery Tampa Terzo Lineo Danza Barro Roh Osová vzdialenosť (formát) 150 mm 175 mm 187,5 mm 200 mm 212,5 mm 225 mm 237,5 mm 243,5 mm 250 mm 257 mm 275 mm 300 mm 400 mm 500 mm Tampa Terzo Terzo 1 Terzo 2 Terzo 3 Lineo 4 Lineo 9 Danza Ø 50 / 50 mm alebo 69 / 69 mm, L =1 500 mm L = 900 mm L = 900 mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm D=35 mm L = 900 mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm 150 x 50 mm L = mm 100 x 50 mm L = mm 90 / 90 mm alebo 120 / 120 mm, L =600 mm Štandardné farby lososová červená toskánska červená prírodná červená Tizian burgundská červená svetlohnedá kávovohnedá červeno-hnedá čokoládovohnedá svetlosivá strieborná sivá platinová sivá žulová sivá kovová sivá oceľovosivá čadič sopečná sivá sopečná čierna ľadovcovo modrá perlovobiela krémová carrarská biela broskyňovo-béžová piesková saharská žltá 4 5

5 Technické výhody fasády Argeton životnosť cca rokov ľubovoľná hrúbka tepelnoizolačnej vrstvy zlepšenie zvukovej izolácie steny o cca. 9 db mrazuvzdornosť nehorľavosť (trieda reakcie na oheň A1) odolnosť voči nárazu lopty vysoká odolnosť proti zlomeniu pri bočnom náraze minimálne nároky na údržbu odolnosť proti grafiti (ľahké čistenie) Kreatívne výhody fasády Argeton rozmanitosť tvarov viď sortiment výrobkov, možnosť výroby špeciálnych formátov rozmanitosť farieb popri štandardných farbách je možné pomocou engob alebo glazúr vyrobiť takmer všetky farby rôzne povrchy platní prírodný, glazúrovaný, engobovaný, ryhovaný, kefovaný alebo štruktúrovaný možnosť kombinácie s tradičnými stavebnými materiálmi ideálne pre renovácie stavieb Funkcie prevetrávanej fasády odolnosť proti poveternostným vplyvom, bezpečnosť proti hnanému dažďu regulácia vlhkosti tepelná izolácia ochrana proti prehrievaniu ochrana proti hluku protipožiarna ochrana

6 Riešenie pre modernú fasádu Všeobecný technický popis 1. Oblasť použitia Tento technický popis výrobku platí pre keramické fasádne platne Argeton pre prevetrávaný fasádny systém podľa STN EN Materiály a pojmy Keramické platne Argeton Keramické fasádne platne Argeton sú kontinuálne lisované keramické fasádne prvky. Po vypálení sa režú na požadovanú dĺžku, kolmo na smer lisovania. Keramické fasádne platne sú podľa DIN , odst f považované za nehorľavé (trieda reakcie na oheň A1). Keramické fasádne platne Argeton majú vysokú statickú pevnosť a sú odolné proti poveternostným vplyvom. Závesný systém Závesný systém pozostáva z hliníkových profilov podľa DIN (zliatina EN AW 6063-T66). 3. Výroba Výroba keramických platní začína ťažbou prírodných surovín. Po starostlivej príprave hliny nasleduje formovanie na vákuovom lise technológiou kontinuálneho lisovania. Tvar, resp. prierez platne určuje tzv. ústie. Po formovaní nasleduje sušenie. Následný proces vypaľovania prebieha v špeciálnej valčekovej peci pri teplote C až C. Odpadové teplo z pece sa ďalej využíva v procese sušenia. Podľa použitých surovín a technológie vypaľovania je aktuálne dostupných 26 prírodných keramických farebných odtieňov. Ďalšie odtiene je možné vytvoriť engobovaním, glazúrovaním alebo naparovaním. Rovnako je možné dosiahnuť rôzne štruktúry povrchu - drážkovaný, razený, kefovaný. Najmodernejšie techniky ťažby a logistika výroby zaručujú flexibilný a hospodárny spôsob výroby. Rozlišuje sa: zvislý závesný systém - pozostáva zo stenových konzol (uholníkov) a vertikálnych T profilov. Keramické platne sa pripevňujú k T profilom pomocou držiakov. vodorovný závesný systém - pozostáva zo stenových konzol (uholníkov) a vertikálnych L profilov a horizontálnych nosných profilov. Keramické platne sa pripevňujú k horizontálnym nosným profilom pomocou príchytiek. Stenové konzoly (uholníky) sa kotvia do nosnej steny pomocou vhodných kotviacich prvkov a pomocou vhodných spojovacích prvkov (nity alebo skrutky) sa prvky závesného systému spoja navzájom. Fasádny systém Skladba a prvky prevetrávaného fasádneho systému Argeton sú znázornené na schematických obrázkoch 1 (zvislý závesný systém) a 2 (vodorovný závesný systém). 6 7

7 4. Požiadavky Všeobecne Požiadavky na závesné systémy, izolačné materiály, upevňovacie, spojovacie a kotviace prvky požadované pre fasádne systémy sú popísané v norme DIN Prevetrávané obklady vonkajších stien. Špeciálne požiadavky Stanovenie objemovej hmotnosti sa vykonáva podľa STN EN ISO Keramické platne Argeton spĺňajú požiadavky na mrazuvzdornosť podľa STN EN 1304, článok Okrem toho sa v rámci vlastného a externého dohľadu vykonávajú pravidelné skúšky podľa STN EN ISO 10545, pri ktorých sa overujú vlastnosti ako: rozmery, rovnosť a kvalita povrchu nasiakavosť pevnosť pri ohybe a medza pevnosti rázová pevnosť teplotná rozťažnosť odolnosť proti náhlym zmenám teploty vlhkostná rozťažnosť mrazuvzdornosť odolnosť proti chemikáliám odolnosť proti tvorbe škvŕn Obr. 1. Zvislý závesný systém Obr. 2. Vodorovný závesný systém

8 Riešenie pre modernú fasádu Technické údaje Rozmery platní: dĺžka: l = 900 mm (výšky platní od 150 mm do 175 mm) l = mm (výšky platní od 187,5 mm do 225 mm) l = mm (výšky platní od 237,5 mm do 500 mm) tolerancia ± 1,0 mm výška: hrúbka: 150 mm až 500 mm (osová vzdialenosť) tolerancia ± 2,0 mm 30 mm (výška = 500 mm: hrúbka = 35 mm) tolerancia ± 1,0 mm Stálosť tvaru: rovinnosť plochy: (z roviny) ±0,25 % uhlopriečky (STN EN 1304) priamosť: (v rovine) ±0,25 % dĺžky/výšky rovnosť hrán: (z roviny) ±0,25 % dĺžky (z roviny) ±0,70 % výšky pravouhlosť: (v rovine) výška platne 300 mm ± 1,0 mm (v rovine) výška platne > 300 mm ± 1,5 mm Hmotnosť (v suchom stave): cca. 42 kg/m 2 (u platne hrúbky 35 mm: cca. 59 kg/m 2 ) Objemová hmotnosť črepu: kg/m 3 Únosnosť: priemerná hodnota 1,5 kn/min. jednotlivá hodnota 1,2 kn (STN EN 1304) pevnosť v ohybe N/mm 2 Nasiakavosť: 9,0 % (STN EN 539-2) (nasiakavosť 3 až 8 % preukázaná podľa protokolov o skúške zväzu pre ochranu kvality tehál) Mrazuvzdornosť: (STN EN 539-2) Externý dohľad: preukázaná podľa protokolov o skúške registrovaného združenia Güteschutz Ziegel (ochrana kvality tehál) IFBT GmbH - Inštitút pre fasády a kotviacu techniku Lipsko Registrované združenie Güteschutz Ziegel (ochrana kvality tehál) Osvedčenie o skúške: Všeobecné podmienky pre použitie výrobku a celého systému tehál (Z ) Protokoly o skúške tvarovej stálosti, únosnosti, nasiakavosti a mrazuvzdornosti vykonané registrovaným združením Güteschutz Ziegel (ochrana kvality tehál) IFBT GmbH Inštitút pre fasády a kotviacu techniku Lipsko Stanovenie pevnosti Odolnosť proti nárazu lopty podľa DIN

9 Príslušenstvo Škárové profily Hliníkové škárové profily slúžia na vymedzenie uzavretie zvislých škár medzi keramickými platňami. Vyrábajú sa pre šírku škár 8 mm alebo 4 mm a majú dĺžku 3 m. Dodávajú sa v týchto farbách: RAL 1015 svetlá slonovina, RAL 7005 myšacia sivá, RAL 7015 bridlicová sivá a RAL 8004 medená hnedá. Škárový profil krajný Krajné škáry sa vytvárajú v šírke 4 mm. Profily sa dodávajú v rovnakých farbách ako štandardné škárové profily Rohové profily Hliníkové rohové profily sú určené na vytvorenie zvislých rohov fasády budovy. Sú dostupné v prírodnom, eloxovanom alebo farebnom vyhotovení v odtieňoch RAL Pružný profil S pružnými profilmi je potrebné uvažovať v miestach napojení (napr. rohy so skosenými hranami platní), kde nie je možné použiť klasické škárové profily. Ich účelom je, aby keramické platne boli zatlačené pevne do držiakov, príp. príchytiek dosiek, aby ani pri silnom vetre nemohlo dôjsť k žiadnemu posunu ani vzniku hluku Výmena platní Dodatočná montáž platní (vodorovný + zvislý závesný systém): hĺbka zárezu = 4 mm Na hornej hrane platne vytvoriť zárez v mieste držiaka. Zavesiť novú platňu.

10 Riešenie pre modernú fasádu Zvislý závesný systém všeobecný technický popis Základný koncept Zvislý závesný systém pozostáva zo zvislých T profilov, ktoré sú pomocou stenových konzol (uholníkov) kotvené k budove. Profily môžu byť bez dier alebo s predvŕtanými dierami vo vzdialenostiach 12,5 mm. Je vhodné používať T profily s predvŕtanými dierami. Keramické platne Argeton sa k zvislým T profilom pripevňujú pomocou držiakov. Do zvislých škár sa vkladajú škárové profily, ktoré zabraňujú posunutiu fasádnych platní do strany a svojim napružením zabezpečujú pevné osadenie platní v držiakoch, čo zabraňuje hrkotaniu v prípade silného vetra. Okrem toho zabraňujú vnikaniu vody cez zvislé škáry. Závesný systém a tepelná izolácia Pri zvislom závesnom systéme sa hliníkové stenové konzoly (uholníky) kotvia k stene budovy v rozstupoch stanovených statickým výpočtom pomocou vhodných kotviacich prvkov. Medzi stenové konzoly sa vkladajú dosky tepelnej izolácie. Ukladanie tepelnoizolačných dosiek sa vykonáva podľa montážneho návodu výrobcu. Používajú sa kvalitné (certifikované) izolačné materiály z minerálnej vlny. Voľba izolačného materiálu musí byť v súlade s požiadavkami daného objektu. Hrúbka tepelnoizolačnej vrstvy sa stanoví na základe tepelnotechnického návrhu budovy v zmysle platných noriem a legislatívnych predpisov. Zvislé T profily sa na konzolách urovnajú a pripevnia sa pomocou vhodných spojovacích prvkov, ako sú nity alebo skrutky. Pritom je potrebné dbať na vytvorenie požadovaného počtu pevných a klzných spojov. Montáž keramických platní Keramické platne Argeton sa na zvislý závesný systém pripevňujú pomocou držiakov. Rozlišujú sa tri typy držiakov: spodné, základné a vrchné. Montáž keramických platní začína vždy spodným radom. Najprv sa k zvislým T profilom pripevnia spodné držiaky, a to pomocou nitov alebo skrutiek. Spodný rad platní sa postupne vkladá do držiakov - každá platňa je uložená na dvoch držiakoch. Medzi dosky sa zasunú škárové profily. Nemusia sa obzvlášť pripevňovať, držia aj samé vďaka napruženiu. Pre uľahčenie montáže je možné škárové profily fixovať. Spoľahlivé uchytenie platní sa docieli pomocou základných držiakov, ktoré okrem toho, že nesú jednotlivé platne, pritláčajú aj horný okraj platní v nižšom rade. Na hornú hranu každej keramickej platne sa nasadia dva základné držiaky, platne sa priklopia a držiaky sa pripevnia k T profilom pomocou nitov alebo skrutiek. Vďaka predvŕtanému dierovaniu T profilu vznikne medzi držiakmi a keramickými platňami v nižšom rade medzera cca 2 3 mm. Tým sa zabráni zaseknutiu, resp. vzpriečeniu platní v dôsledku teplotnej rozťažnosti. Uvedený postup sa opakuje až po montáž horného držiaka

11 Zvislý závesný systém návod na montáž 1. Kotvenie stenových konzol (uholníkov) 2. Uloženie tepelnej izolácie 3. Uchytenie hliníkových T profilov k stenovým konzolám 4. Uchytenie spodných držiakov k T profilom

12 Riešenie pre modernú fasádu Zvislý závesný systém návod na montáž 5. Fixovanie škárových profilov 6. Montáž spodného radu platní 7. Montáž medziľahlých radov platní pomocou základných držiakov 8. Montáž vrchného radu platní pomocou vrchných držiakov 12 13

13 Zvislý závesný systém príslušenstvo Vrchný držiak , Základný držiak 10 63,5 5,2 42,5 15,9 21, , Spodný držiak 22, ,2 42,5 15,

14 Riešenie pre modernú fasádu Montážne rozmery pre zvislý závesný systém Použitie T profilov a držiakov podľa dĺžky platní 4 alebo 8 mm 110 osová vzdialenosť 1000 mm alebo 8 mm Dĺžky platní 1000 mm: držiaky šírky 20 mm + T profil šírky 110 mm 4 alebo 8 mm 160 mm 160 mm 1000 mm < osová vzdialenosť 1500 mm alebo 8 mm Dĺžky platní > 1000 mm: držiaky šírky 40 mm + T profil šírky 160 mm Zvislé vzdialenosti držiakov 41 osová vzdialenosť platní osová vzdialenosť platní v h osová vzdialenosť platní Vysvetlivky: v h = osová vzdialenosť platní - 50 mm 14 15

15 Detail v oblasti styku zvislých T profilov Trhací nit: GESIPA ALU / Niro 5x10, K11 Medzi hornou hranou keramickej platne a držiakom musí byť v zvislom smere vôľa 3 mm. Túto zásadu je možné zabezpečiť pomocou montážnej šablóny pre vŕtanie dier do T profilu, alebo použitím T profilov s predvŕtanými dierami. Dĺžka T profilov nesmie byť väčšia ako 3 m. Uchytenie T profilov k stenovej konzole (uholníku) môže byť pevné alebo klzné. Max. prípustná vzdialenosť dvoch pevných úchytných bodov je 3 m.

16 Riešenie pre modernú fasádu Vodorovný závesný systém - všeobecný technický popis Základný koncept Vodorovný závesný systém pozostáva zo zvislých L profilov, ktoré sú pomocou stenových konzol (uholníkov) kotvené k budove. K zvislým L profilom sú pripevnené vodorovné hliníkové nosné profily. Vzájomná vzdialenosť vodorovných profilov závisí od výškového rastra keramickej fasády Argeton, teda od šírky zvolených keramických platní. Platne sa k vodorovným nosným profilom prichytávajú pomocou hliníkových príchytiek. Do zvislých škár sa vkladajú škárové profily, ktoré zabraňujú posunutiu fasádnych platní do strany a svojím napružením zabezpečujú pevné osadenie dosiek v príchytkách, čo zabraňuje hluku (hrkotaniu) v prípade silného vetra. Okrem toho zabraňujú vniknutiu vody cez zvislé škáry. Závesný systém a tepelná izolácia Usporiadanie zvislých nosných profilov vodorovného závesného systému nezávisí od rozmerov keramických platní. Množstvo a rozmiestnenie zvislých profilov, ako i stenových konzol (uholníkov), sa riadi statickým výpočtom v závislosti od pôsobiaceho zaťaženia. Medzi stenové konzoly sa vkladajú dosky tepelnej izolácie. Položenie tepelnoizolačných dosiek sa vykonáva podľa montážneho návodu výrobcu. Používajú sa kvalitné (certifikované) izolačné materiály z minerálnej vlny. Voľba izolačného materiálu musí byť v súlade s požiadavkami daného objektu. Hrúbka tepelnoizolačnej vrstvy sa stanoví na základe tepelnotechnického návrhu budovy v zmysle platných noriem a legislatívnych predpisov. Zvislé profily sa na konzolách urovnajú a pripevnia sa pomocou vhodných spojovacích prvkov, ako sú nity alebo skrutky. Pritom je potrebné dbať na vytvorenie požadovaného počtu pevných a klzných spojov. Na zvislé nosné profily sa pomocou skrutiek pripevnia špeciálne vodorovné nosné profily Argeton, v závislosti od šírky zvolených keramických platní - presné rozmery pre rozmiestnenie vodorovných nosných profilov sú uvedené v časti montážne rozmery vodorovného nosného systému (Str. 20). Montáž keramických platní Keramické platne Argeton sa na vodorovný závesný systém pripevňujú pomocou príchytiek. Rozlišujú sa tri typy príchytiek: spodné, základné a vrchné. Príchytky sa na vodorovné nosné profily jednoducho nacvaknú. Montáž keramických platní začína vždy spodným radom. Najprv sa do spodnej nosnej lišty osadia spodné príchytky - dve pre každú platňu. Spodný rad platní sa uloží do príchytiek. Medzi platne sa zasunú škárové profily. Nemusia sa obzvlášť pripevňovať, držia aj samé vďaka upínaciemu účinku. Pre uľahčenie montáže je možné škárové profily zafixovať. Pre úplné uchytenie spodného radu platní, ako aj pre uchytenie ďalších platní, sa na spodnú platňu nasadia základné príchytky, platňa s príchytkami sa priklopí a príchytka sa zacvakne do vodorovného profilu. Uvedený postup sa opakuje až po montáž hornej príchytky

17 Vodorovný závesný systém návod na montáž 1. Kotvenie stenových konzol (uholníkov) 2. Uloženie tepelnej izolácie 3. Uchytenie nosných L profilov k stenovým konzolám 4. Montáž vodorovných profilov

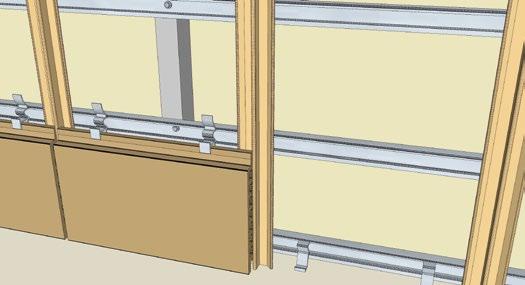

18 Riešenie pre modernú fasádu Vodorovný závesný systém návod na montáž 5. Montáž spodného radu platní pomocou spodných a základných príchytiek 6. Montáž medziľahlých radov platní pomocou základných príchytiek 7. Montáž vrchného radu platní pomocou vrchných príchytiek 18 19

19 Vodorovný závesný systém príslušenstvo Vrchná príchytka Základná príchytka 29,5 Spodná príchytka 48 84, Vodorovné nosné profily Maximálne rozpätia: vodorovný profil 25 x 35 mm: 1200 mm vodorovný profil 25 x 45 mm: 1400 mm Maximálne vyloženie (konzola): vodorovný profil 25 x 35 mm: 350 mm vodorovný profil 25 x 45 mm: 350 mm Na základe požiadavky a vzájomnej dohody je možné vypracovanie statického návrhu závesného systému. 25

20 Riešenie pre modernú fasádu Montážne rozmery pre vodorovný závesný systém Použitie príchytiek podľa dĺžky platní Vzdialenosti vodorovných profilov Dĺžky platní 1000 mm: príchytky šírky 20 mm osová vzdialenosť 1000 mm dĺžka platne / 5 (min. 100 mm) dĺžka platne / 5 (min. 100 mm) v h Dĺžky platní > 1000 mm: príchytky šírky 40 mm osová vzdialenosť platní osová vzdialenosť 1000 mm < osová vzdialenosť 1500 mm v d 66 platní dĺžka platne / 5 (min. 200 mm) dĺžka platne / 5 (min. 200 mm) Styk vodorovných profilov Vysvetlivky: v h = osová vzdialenosť platní - 29 mm v d = osová vzdialenosť platní - 25 mm 200 mm vodorovná spojka 10/30 x 200 mm hliníkový nosný profil 200 mm zaistenie samoreznou skrutkou vodorovná spojka 10/30 x 200 mm Pohľad A: 20 mm hliníkový nosný profil 20 21

21 Detail v oblasti styku zvislých L profilov Samorezná skrutka: napr. MAGE TOPEX 4,8 x 22 mm Art. Nr / E4-14 Medzi hornou hranou keramickej platne a príchytkou musí byť v zvislom smere vôľa 3 mm. Túto zásadu je možné zabezpečiť pomocou montážnej šablóny pre vŕtanie dier do L profilu. Dĺžka zvislých L profilov nesmie byť väčšia ako 3 m. Uchytenie zvislých L profilov k stenovej konzole (uholníku) môže byť pevné alebo klzné. Max. prípustná vzdialenosť dvoch pevných úchytných bodov je 3 m.

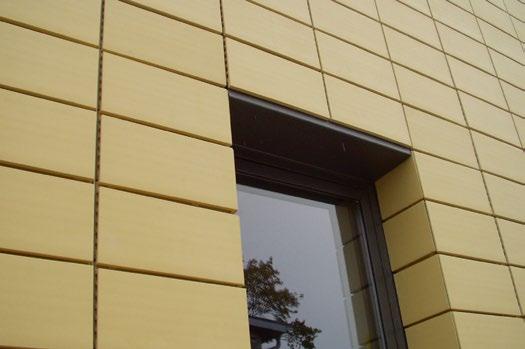

22 Riešenie pre modernú fasádu Konštrukčné detaily Nadpražie s hliníkovým profilom Alternatíva: Nadpražie z platní Argeton Nadpražie s tieniacou technikou variabilné Štandardné detaily sú dostupné vo formáte PDF alebo DWG na

23 Ostenie s hliníkovým profilom variabilné Parapet + preložené ostenie Parapet + ostenie s hliníkovým profilom

24 Riešenie pre modernú fasádu Konštrukčné detaily Ostenie z platní Argeton Roh so skoseným rezom 35 cm Roh s otvoreným hliníkovým profilom 24 25

25 Roh s uzavretým hliníkovým profilom Roh s profilom Y 35 cm Vnútorný roh Argeton + tepelnoizolačný systém

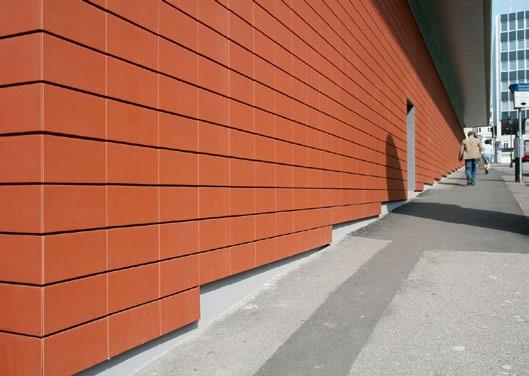

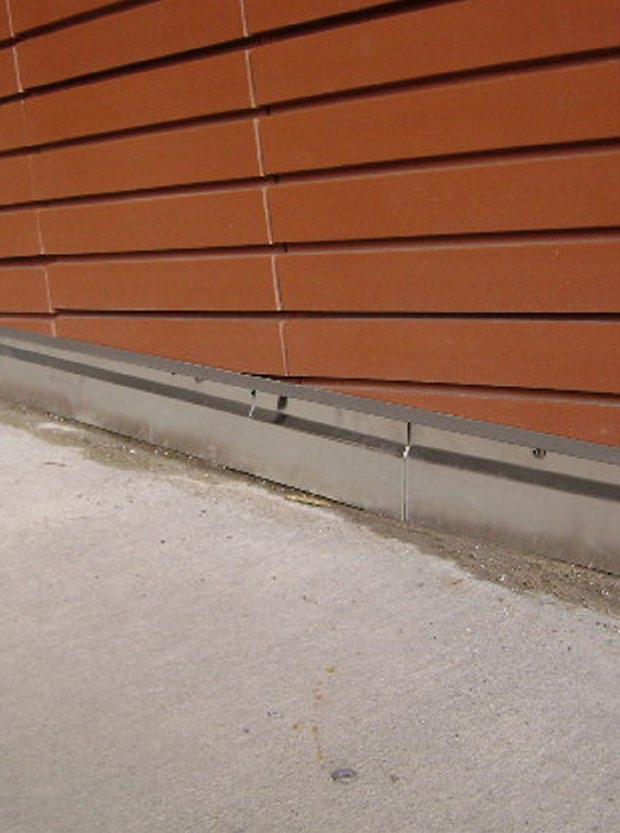

26 Riešenie pre modernú fasádu Konštrukčné detaily Rovný sokel Šikmý sokel s hliníkovým profilom Odstupňovaný sokel 26 27

27 Napojenie steny na podhľad stropu Strieška Argeton v interiéri a exteriéri Zaoblené fasádne platne Argeton Rovné fasádne platne Argeton

28 Riešenie pre modernú fasádu Barro tyčové prvky Barro uchytenie tyčových prvkov Systém Barro s X profilom (vhodné len pre štandardné prierezy) Jednoduché uchytenie: Dvojité uchytenie (pohľad zhora): Dvojité uchytenie (pohľad zhora): Dvojité uchytenie (čelný pohľad): 28 29

29 Barro štandardné prierezy Barro mm dĺžka = mm 50 Barro mm dĺžka = mm , ,5 18, ,5 Barro mm Barro - elipsa mm dĺžka = mm dĺžka = mm Barro špeciálne prierezy (príklady)

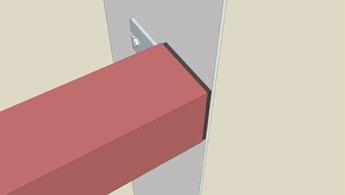

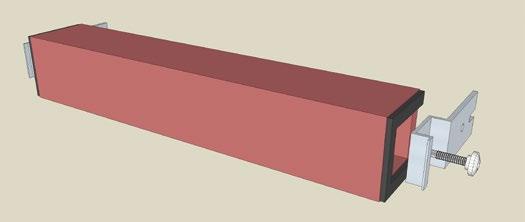

30 Riešenie pre modernú fasádu Barro s X profilom návod na montáž 1. Nalepenie gumových podložiek (EPDM) 2. Vloženie X profilu 3. Pripevnenie držiakov Barro skrutkou Barro 4. Montáž držiaka Barro k zvislému závesnému systému 30 31

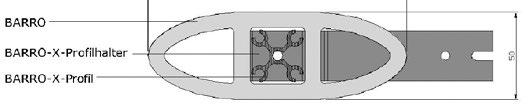

31 Barro s X profilom príslušenstvo Barro ako systém s X profilom Barro - držiak X profilu pre Barro 50 x 50 Barro - držiak X profilu pre Barro 50 x Barro Barro Barro - držiak X profilu Barro - X profil 50 Barro - držiak X profilu Barro - X profil 50 Barro držiak X profilu Barro - skrutka Barro Barro - X profil 12 Barro držiak X profilu Barro - skrutka Barro Barro - X profil 12 30,2 30,2 Barro - X profil 30,2 Barro - X profil 30,2 14,5 14,5 15,1 12,5 14,5 14,5 12,5 15,1 12,5 Ø 6,5 Ø 5,2 Ø 6,5 Ø 5, ,5 14,5 3, ,5 11 5, ,5 14,5 3, , , , ,5 Barro ako tieniaci prvok, príklad detailu termostop zasúvací profil F samorezná skrutka 6,5 x 25 Barro - X profil Argeton - Barro vodorovný hliníkový profil fasádna platňa Argeton príchytka krajný škárový profil Barro - držiak X profilu Barro - gumová podložka 3 mm, pružná uzavretý profil (na výšku podlažia alebo okna, rozmery podľa statického návrhu)

32 Argeton, riešenie pre modernú fasádu Keramické fasádne platne Argeton ponúkajú prakticky neobmedzené možnosti architektonického stvárnenia všetkých typov budov. Prírodný materiál dodáva fasádnym platniam Argeton nezameniteľný charakter. Tvarové a farebné možnosti platní Argeton sú neobmedzené. Architekt a investor v spolupráci s výrobcom majú možnosť vytvoriť keramické fasádne platne podľa vlastných predstáv. Preto je Argeton jedinečný. V kombinácii s ľahkým závesným systémom predstavuje Argeton zároveň veľmi spoľahlivé konštrukčné riešenie pre prevetrávané fasády budov. Fasáda Argeton má preto prakticky neobmedzenú životnosť. Argeton je riešením pre modernú fasádu. 01/ Wienerberger slovenské tehelne, spol. s r. o. Tehelná 5, Zlaté Moravce technické poradenstvo: argeton.sk@wienerberger.com
