1 Žárobetonové tvarovky pro kotle a krby

2 OBSAH Jsme LAC 4 Jak to děláme 5 Kotle na dřevo 6 Kotle na štěpku 8 Kotle na pelety 10 Kotle na uhlí 12 Krby na dřevo 14 Příslušenství 16

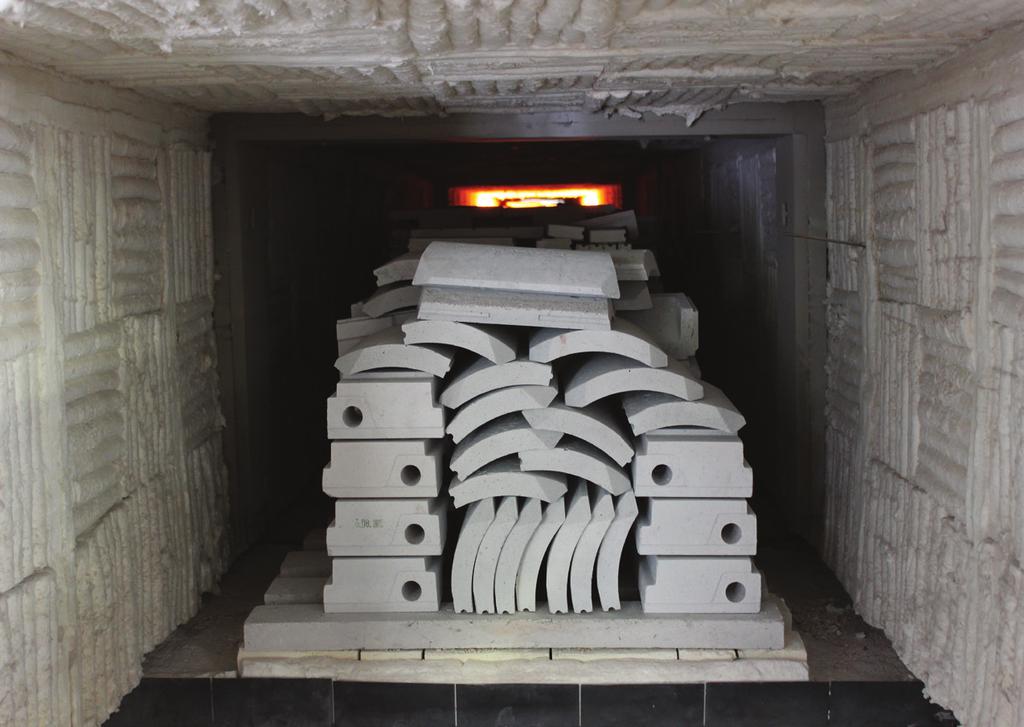

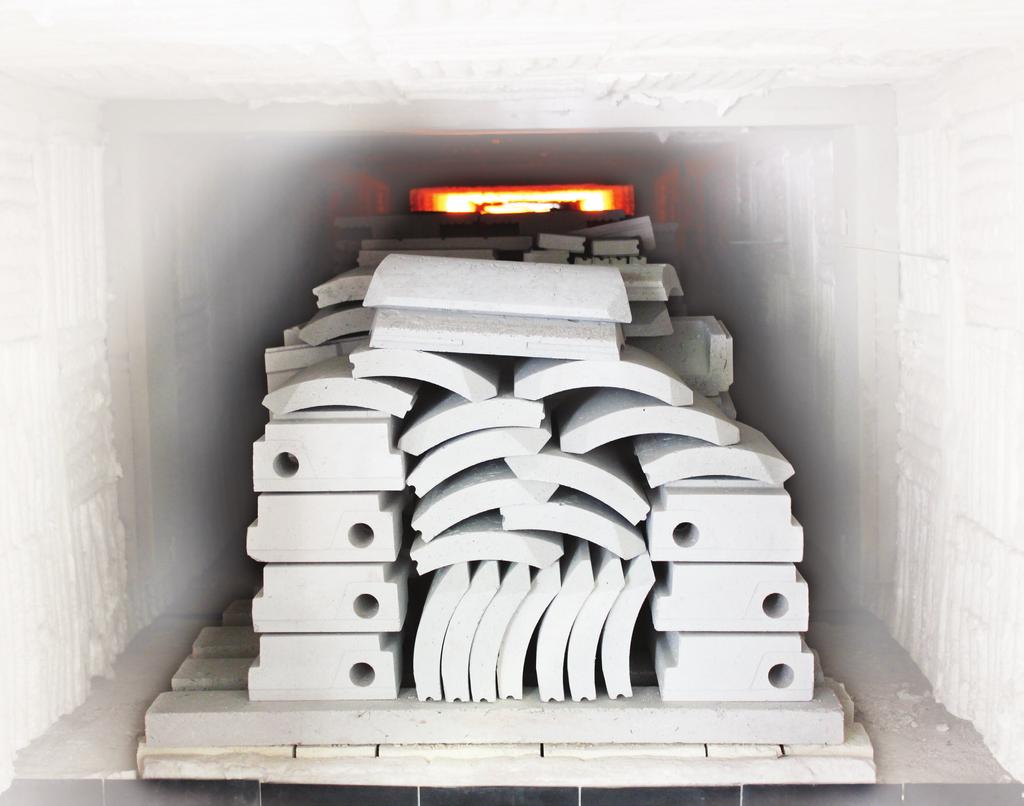

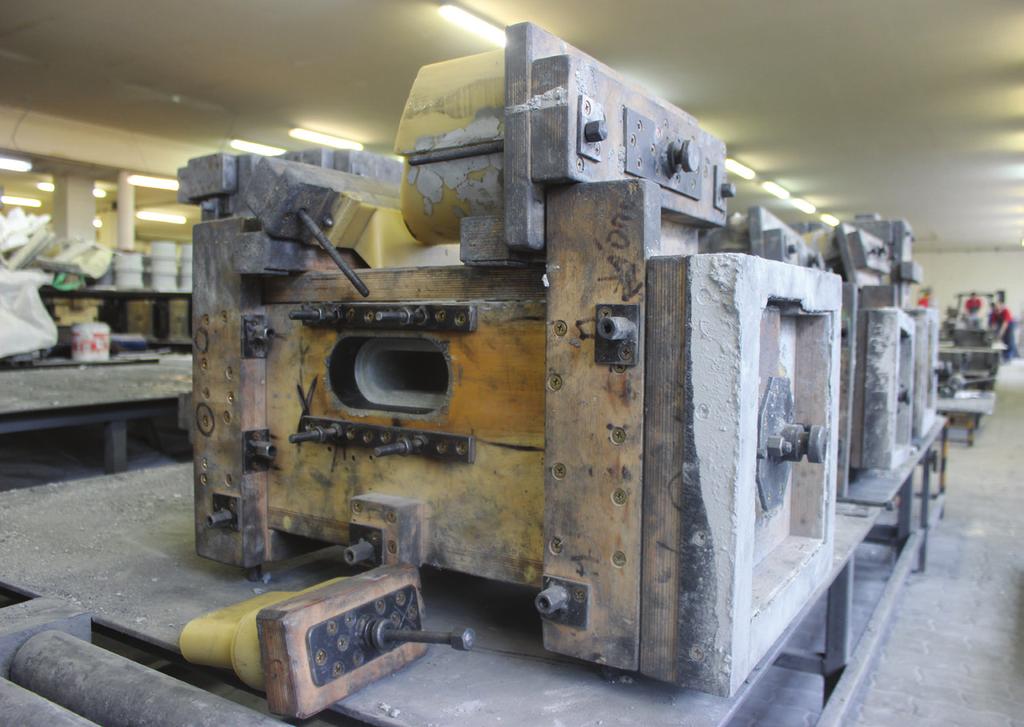

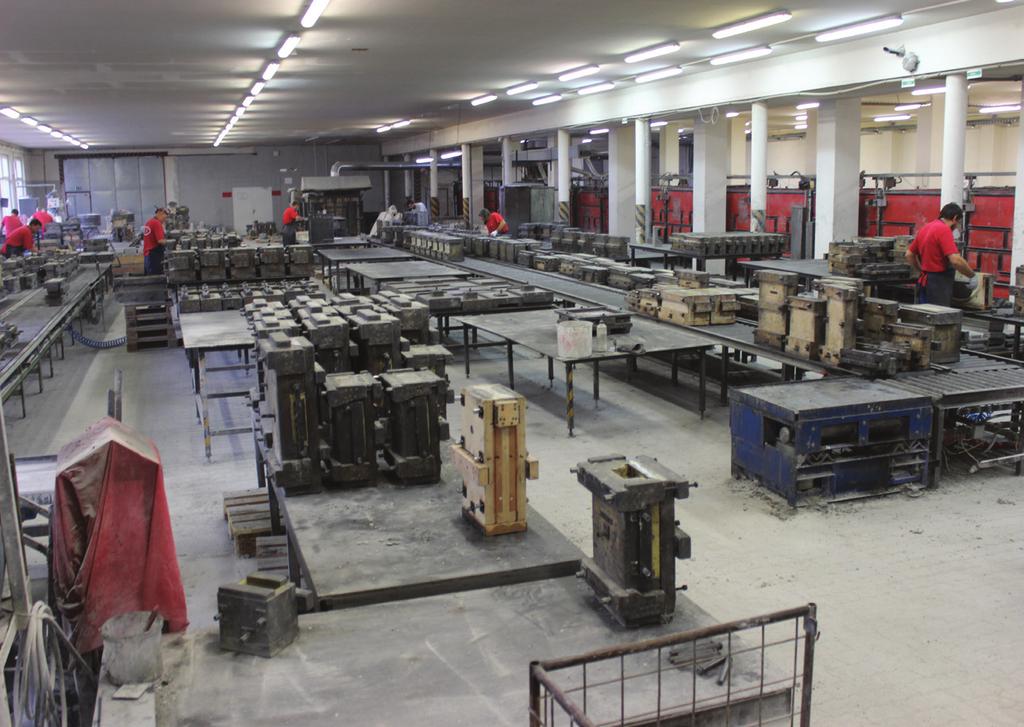

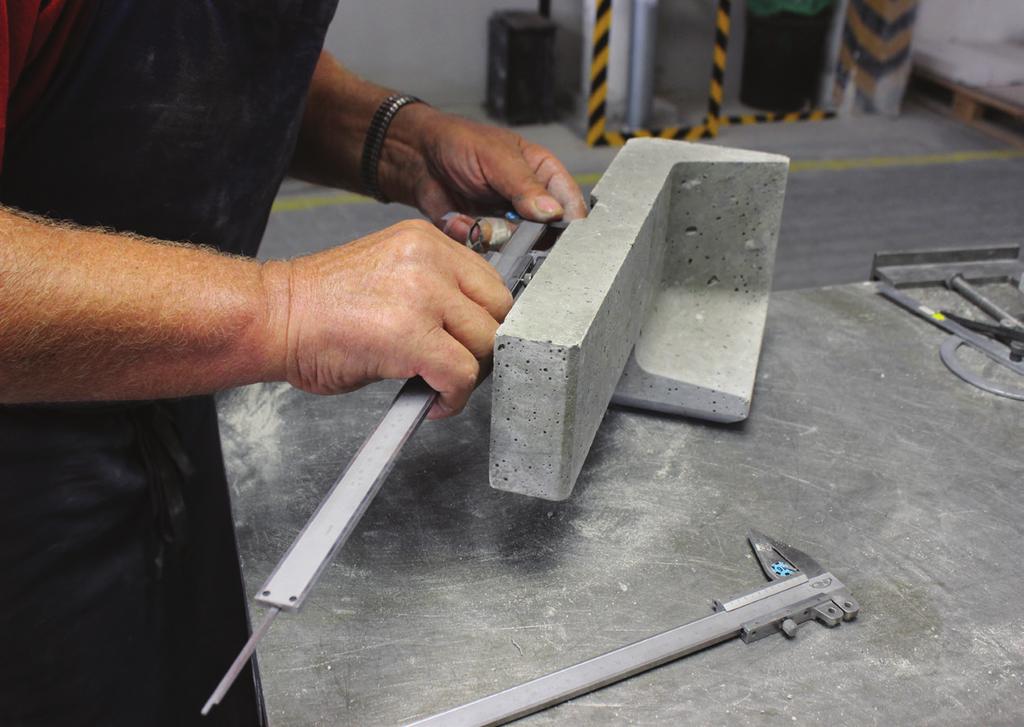

3 JSME LAC JAK TO DĚLÁME Jsme LAC Máme více než 240 zaměstnanců a našima rukama prošlo už přes různých tvarů žárobetonových tvarovek. Naši techničtí prodejci vám pomáhají s výběrem vhodného tvaru a materiálu tvarovek do kotlů, krbů i průmyslu. Díky jejich zkušenostem neopakujete chyby jiných. Takovým poradenstvím a také výrobou testovacích tvarovek snižujeme vaše počáteční investice do výroby i vývoje tvarovek. Žárobeton není šamot Je to mnohem stálejší, odolnější a pevnější materiál, přesto nevhodně zvolené tvary či materiály mohou zapříčinit, že tvarovky budou praskat anebo se příliš rychle opotřebovávat. S tím vám však umíme poradit a zařídit, aby k tomu nedocházelo. Odborné poradenství a partnerství Nechtějte jen žárobeton. Chtějte i služby, které vám jinde nenabídnou. Ještě než vám vyrobíme první testovací tvarovky, dokážeme vám říct, zda je navrhovaný tvar vhodný pro vaši aplikaci. Pracujeme v SolidWorks s Flow Simulation Jsme připraveni spolupodílet se na návrhu tvarovek a praktickém designu vyzdívek. Za pomoci nejvyspělejších konstrukčních programů v oboru vytvoříme výkresovou dokumentaci včetně 3D modelů. Tak máte větší jistotu, ještě před vyrobením prototypových tvarovek, že bude vše fungovat, jak má. Vyrábíme už od jednoho kusu Díky technologii vibrolití jsme schopní dodat velmi rozličné tvary a vyrábět po kusech i ve velkých sériích. Rychle vám zhotovíme prototypové tvarovky i formy komplikovaných tvarů. Dlouhá životnost A to díky pečlivému výběru vstupních surovin. Pro výrobu našich žárobetonových tvarovek používáme jen nejčistší suroviny třídy A. V průběhu výroby navíc tvarovky prochází množstvím kontrol a vyvinuli jsme i vlastní kontrolní systém, díky čemuž jsme snížili chybovost na absolutní minimum. Snižujeme emise a zvyšujeme efektivitu kotlů i krbů Ze zkušenosti víme, že jako výrobci kotlů potřebujete zařízení s co nejnižšími emisními hodnotami. Proto jsme se ve vývoji žárobetonových tvarovek pro kotle zaměřili na snižování emisí vašich zařízení. U kotlů i krbů je samozřejmě nejdůležitější, aby byl potenciál zařízení využit naplno. Proto je každá naše tvarovka navržena tak, aby prospěla jejich efektivitě. Pravidelné a spolehlivé dodávky Ty jsou pro nás samozřejmostí. 1. Naše práce začíná výrobou formy na tvarovky. 2. Díky vibrolití žárobetonu do forem 5. Máme přes 4400 m2 skladů, kde uchováváme nejen samotné tvarovky, ale i vaše formy. jsme schopní vyrobit i velmi složité tvary. 6. Pro ověření kvality vyrobených tvarovek jsme vymysleli vlastní 3. Tvarovky vypalujeme na 950 C, díky čemuž mají vysokou pevnost, kontrolní systém, díky kterému se nám podařilo snížit chybovost. otěruvzdornost a neobsahují žádnou zbytkovou vodu. 4. Takhle to u nás na výrobě vypadá. 7. Žárobeton není šamot. Naše tvarovky jsou mnohem přesnější než šamotové dílce a bezchybně na sebe dosedají. 8. Od nás přímo k vám. Vždy ve smluveném termínu. 4 5

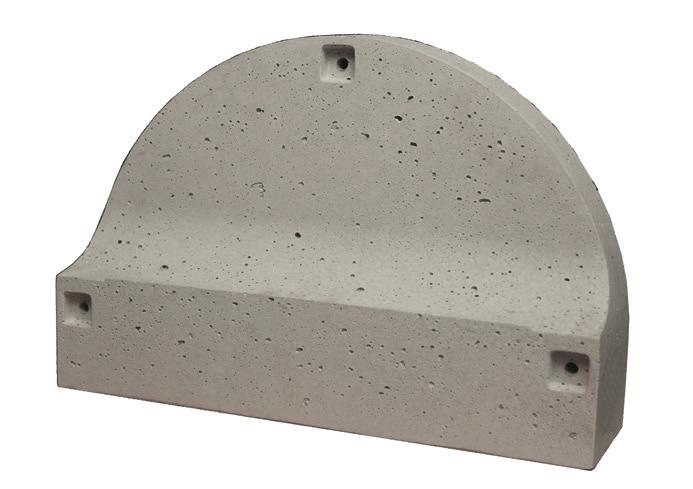

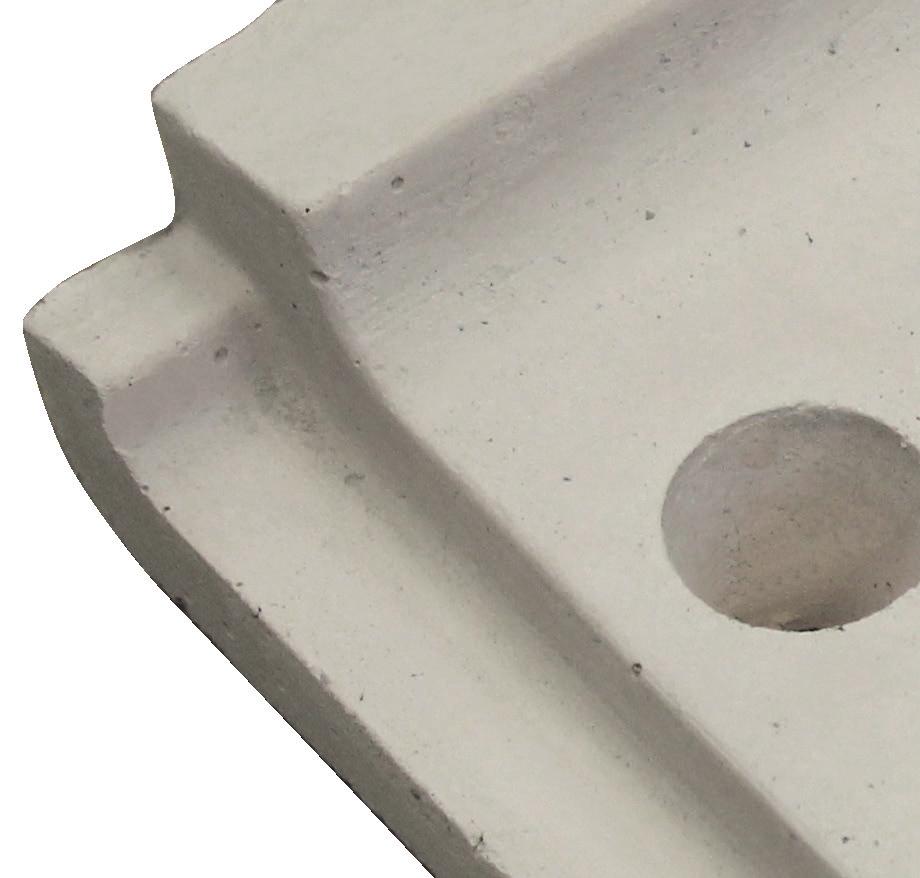

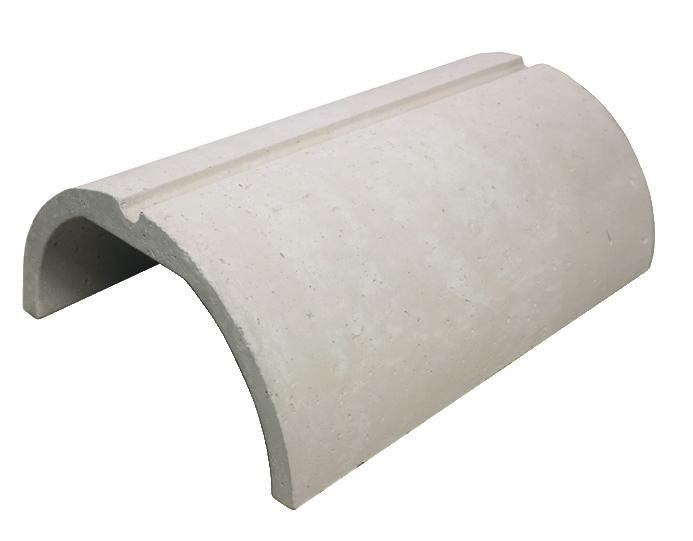

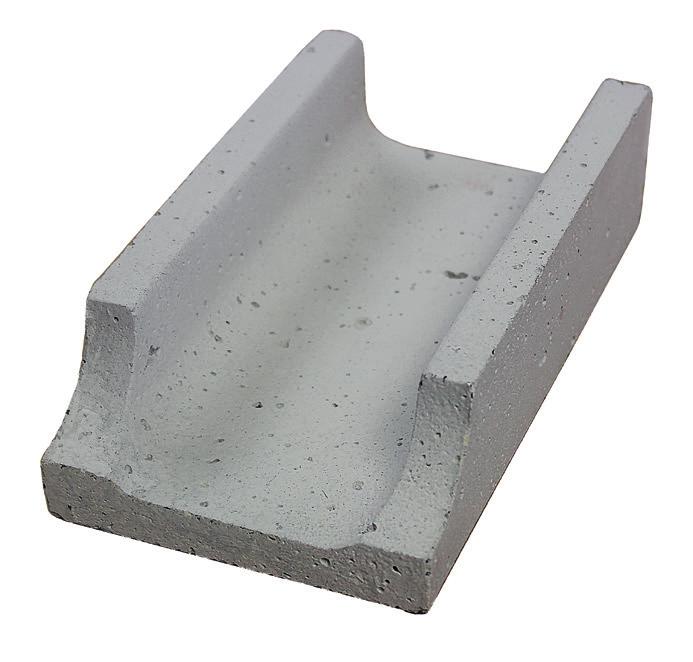

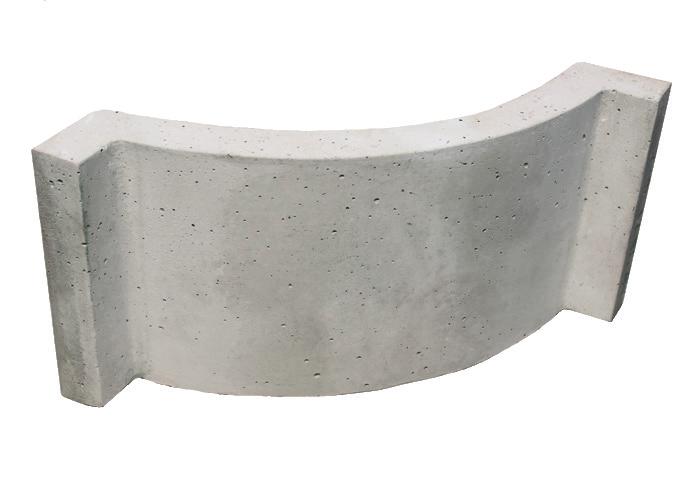

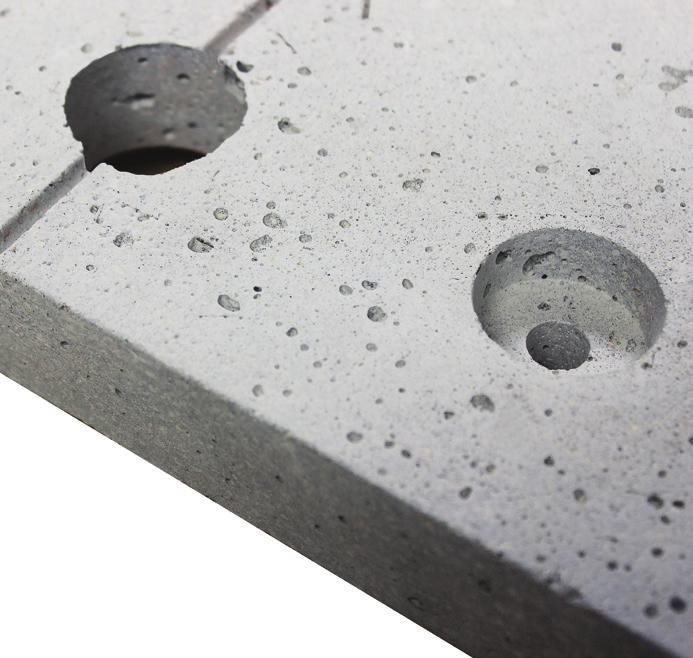

4 KOTLE NA DŘEVO KOTLE NA DŘEVO Díky našim tvarovkám vaše kotle déle vydrží a jsou účinnější. U žárobetonových tvarovek do přikládacích a spalovacích komor kotlů na dřevo je důležitá stálá teplota a pozvolný teplotní spád. Jen tak si můžeme být jistí, že spalování bude mít kvalitní průběh, a jen tak se ocelová kotlová tělesa či tvarovky nadměrně neopotřebovávají. Tvarovky přikládací komory U tvarovek přikládací komory s přívodem primárního vzduchu je důležité, aby se při zakládání dřeva nepoškodily. Praskliny způsobují nejen postupnou degradaci tvarovky, ale narušují také proudění vzduchu k dýze. Nedochází pak k rovnoměrnému mísení primárního vzduchu a plynů, což ovlivňuje samotný proces hoření, a spalovací komora nedosahuje provozních teplot. Tím se snižuje celková efektivita kotle. Stejně důležitá je však i odolnost proti alkáliím, které vznikají při spalování dřeva. Ty mohou strukturu tvarovky narušit chemicky a způsobit její postupný rozpad. Korundový žárobeton s příměsí karbidu křemíku pro zvýšení tvrdosti. Tento Tvarovka přikládací komory LACfire 1550/30 do 1450 C Kombinovaný mullitový žárobeton s příměsí karbidu křemíku pro zvýšení tvrdosti Tvarovky z tohoto žárobetonového materiálu vynikají vysokou pevností, malými trvalými délkovými změnami a také dobře odolávají otěru. Proto jsou často součástí spalovacích kotlů na alternativní paliva, jako jsou pelety, štěpka a biomasa. Tvarovky S našimi žárobetonovými tvarovkami dosáhnete u kotlů na dřevo nižších emisních hodnot. Zajišťují rovnoměrné mísení sekundárního vzduchu s plamenem a zvyšují teplotu ve spalovací komoře, což je nezbytné pro dopalování prchavých látek. Navíc prodlužují teplotní spád, takže má kotel delší tepelnou výdrž a lépe stabilizuje teploty. Tvarovka Tvarovky přikládací komory Tvarovky LACfire 1500 do 1350 C Hutný ztekucený žárobeton na bázi mullitu standardně s mikrovýztuží, ale na přání i bez. Žárobetonové tvarovky z materiálu LACfire 1500 jsou vhodné pro místa s mechanickým a tepelným namáháním. Jsou rozměrově stálé a mají nižší tepelnou vodivost, takže se běžně používají v přikládacích a spalovacích komorách či jako trysky zplynování. Výrobci kotlů na dřevo volí žárobeton raději než vermikulit či izolace z keramického vlákna zejména pro jeho vysokou mechanickou odolnost a pro zvýšení teploty ve spalovacích komorách, čímž zvyšují efektivitu kotle i jeho životnost. přikládací komory slouží jako odstínění izolace a ochrana před jejím mechanickým i chemickým poškozením. Pro dvířka můžeme doporučit oba typy tvarovek izolační i akumulační. Tvarovka dvířek LACfire 1200 IZO do 1100 C Izolační rozměrově stálý žárobeton, který má velmi nízkou tepelnou vodivost. Tvarovky z tohoto materiálu jsou vhodné jako dodatečná izolace spalovacích komor, protože na rozdíl od vláknité izolace není nasákavý, nepropouští spaliny. Výpal na 950 C Přes různých tvarů Přes m 2 skladů Tradiční ruční výroba Vyrábíme testovací tvarovky Korundový žárobeton s příměsí karbidu křemíku pro zvýšení tvrdosti. Tento Tvarovka dvířek 6 7

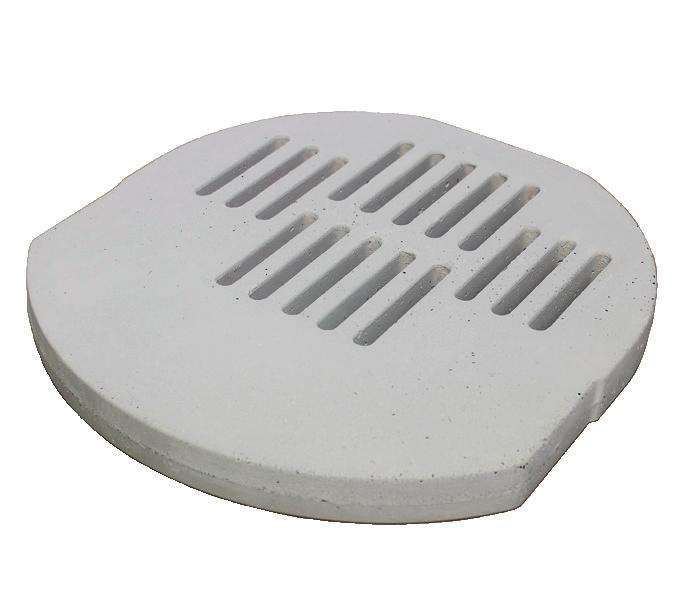

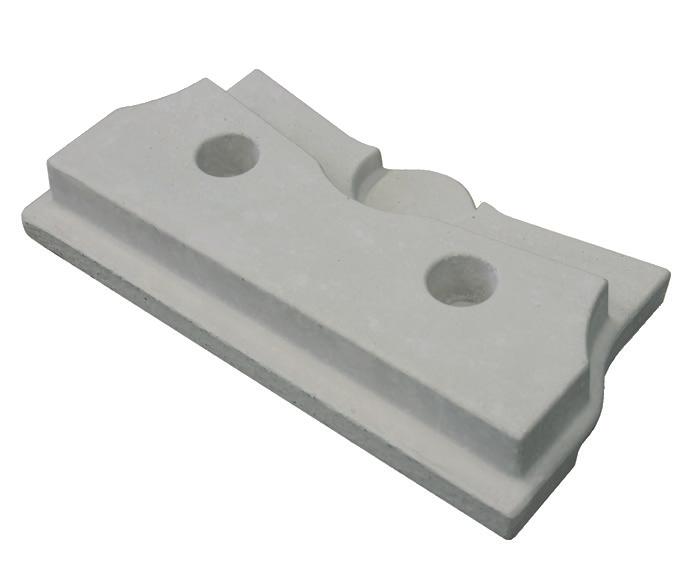

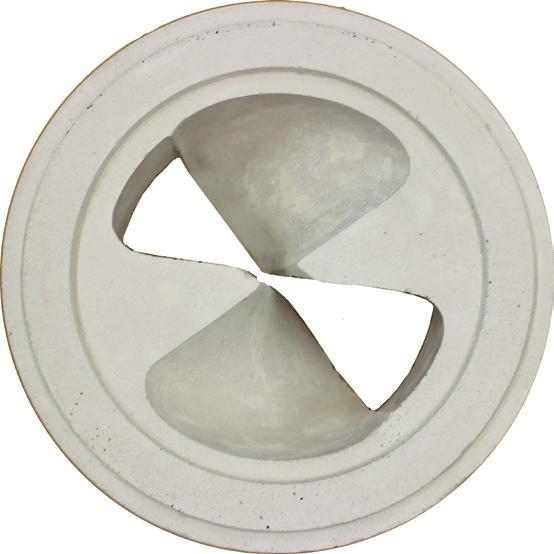

5 KOTLE NA PELETY KOTLE NA PELETY Žárobetonové tvarovky pro kotle na pelety navrhujeme s ohledem na usměrnění toku plynů do vířivého pohybu, díky kterému se dopalují prašné částice. Tak nedochází k zanášení spalinové cesty, zvyšuje se účinnost zařízení a prodlužuje se i jeho životnost. Spalují-li se v kotli kvalitní pelety, je také údržba kotle velmi nenáročná. Tvarovky Odclonění a ochrana teplosměnných ploch kotlového tělesa je zásadní funkcí našich tvarovek. Prodlužují tak životnost celého kotle, protože ocelový plášť není napadán agresivními látkami, které vznikají při spalování pelet, nedochází k ochlazování, a tedy ani ke snižování výkonu kotle. Korundový žárobeton s příměsí karbidu křemíku pro zvýšení tvrdosti. Tento Deflektor Tvarovka Zásadní funkcí žárobetonových deflektorů je odstínění spalinových cest a vytvoření vířivého pohybu plynů nad hořákem. Tím napomáhají dokonalému shoření úletových částic, snižují obsah prachu ve spalinách a emise. Deflektory jsou důležitou ochranou spalinových cest před zanesením popelovinami, aby nedošlo ke snížení tahu kotle a celkové funkčnosti zařízení. Proto si na jejich výrobě i vývoji dáváme obzvlášť záležet. Naše deflektory mají delší teplotní spád, takže nedochází k jejich degradaci spékáním popelovin na povrchu. Deflektor Tvarovky Korundový žárobeton s příměsí karbidu křemíku pro zvýšení tvrdosti. Tento LACfire 1550/30 do 1450 C Kombinovaný mullitový žárobeton s příměsí karbidu křemíku pro zvýšení tvrdosti. Tvarovky z tohoto žárobetonového materiálu vynikají vysokou pevností, malými trvalými délkovými změnami a také dobře odolávají otěru. Proto jsou často součástí spalovacích kotlů na alternativní paliva, jako jsou pelety, štěpka a biomasa. Deflektor Výrobci kotlů na pelety volí žárobeton raději než vermikulit či izolace z keramického vlákna zejména pro jeho vysokou mechanickou odolnost a pro zvýšení teploty ve spalovacích komorách, čímž zvyšují účinnost kotle i jeho životnost. LACfire 1200 IZO do 1100 C Izolační rozměrově stálý žárobeton, který má velmi nízkou tepelnou vodivost. Tvarovky z tohoto materiálu jsou vhodné jako dodatečná izolace spalovacích komor, protože na rozdíl od vláknité izolace není nasákavý, nepropouští spaliny. Tvarovka dvířek Výpal na 950 C Přes různých tvarů Přes m 2 skladů Tradiční ruční výroba Vyrábíme testovací tvarovky Hořák 8 9

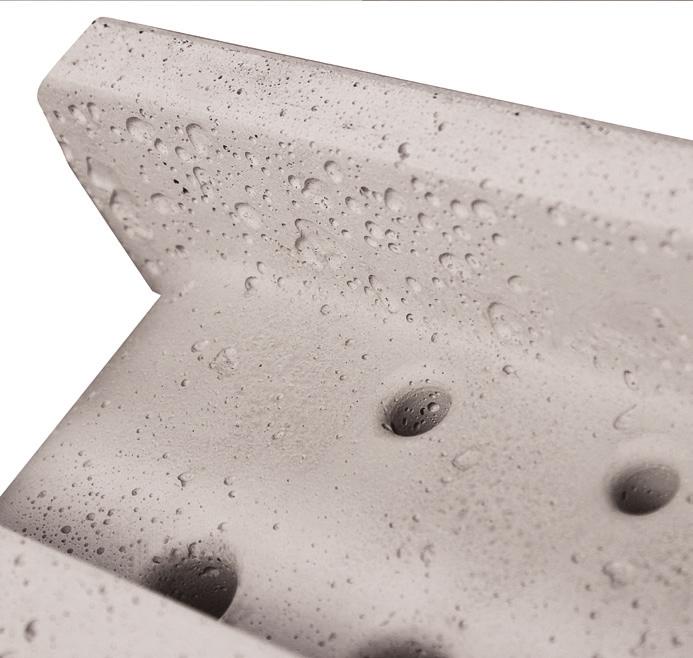

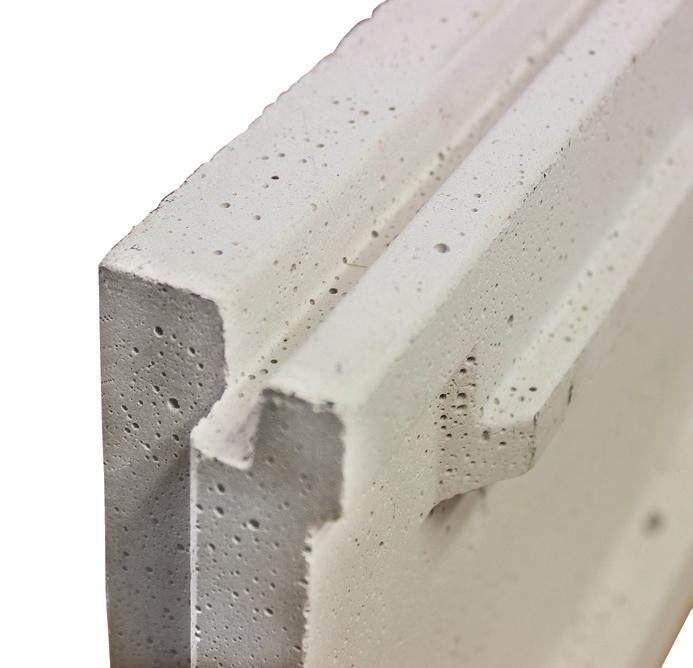

6 KOTLE NA ŠTĚPKU KOTLE NA ŠTĚPKU U kotlů na štěpku je důležité, aby žárobetonové tvarovky do spalovacích komor byly především masivní. U tvarovek do kotlů na štěpku využíváme výborných akumulačních vlastností žárobetonu, abychom dosáhli rychlého zahřátí kotlového tělesa a pozvolného teplotního spádu. Masa tvarovek zajišťuje dosušení štěpky, díky čemuž jsou kotle schopné dokonalého vyhoření štěpky a také lepších emisních výsledků. Tvarovky primární Pro správné fungování je důležité, aby byla masa tvarovek dostatečně silná a zajistila tak dokonalý předehřev primárního vzduchu. Pomocí našich žárobetonových tvarovek jsme schopní přivádět vzduch do ve dvou osách, podpořit tak vířivý pohyb plynů a zaručit jejich dokonalé spálení. Avšak tou nejcennější výhodou našich tvarovek je jejich odolnost jak vůči oxidační, tak redukční atmosféře. LACfire 1550/30 do 1450 C Kombinovaný mullitový žárobeton s příměsí karbidu křemíku pro zvýšení tvrdosti. Tvarovky z tohoto žárobetonového materiálu vynikají vysokou pevností, malými trvalými délkovými změnami a také dobře odolávají otěru. Proto jsou často součástí spalovacích kotlů na alternativní paliva, jako jsou pelety, štěpka a biomasa. Tvarovka primární Tvarovky sekundární Tvarovky sekundární navrhujeme tak, abychom do ní přiváděli vzduch ve dvou osách. Tím podporujeme vířivý pohyb plynů a jejich dokonalé dopalování, což zvyšuje výkon vašich kotlů a snižuje emise. Zásadní je masa tvarovek, která zajistí dokonalý předehřev primárního i sekundárního vzduchu a zároveň bude odolná jak vůči oxidační, tak redukční atmosféře. Tvarovky primární Korundový žárobeton s příměsí karbidu křemíku pro zvýšení tvrdosti. Tento Tvarovka primární Výrobci kotlů na štěpku volí žárobeton raději než vermikulit či izolace z keramického vlákna zejména pro jeho vysokou mechanickou odolnost a pro zvýšení teploty ve spalovacích komorách, čímž zvyšují efektivitu kotle i jeho životnost. Tvarovky sekundární LACfire 1200 IZO do 1100 C Izolační rozměrově stálý žárobeton, který má velmi nízkou tepelnou vodivost. Tvarovky z tohoto materiálu jsou vhodné jako dodatečná izolace spalovacích komor, protože na rozdíl od vláknité izolace není nasákavý, nepropouští spaliny. Tvarovka sekundární Výpal na 950 C Přes různých tvarů Přes m 2 skladů Tradiční ruční výroba Vyrábíme testovací tvarovky Tvarovka dvířek 10 11

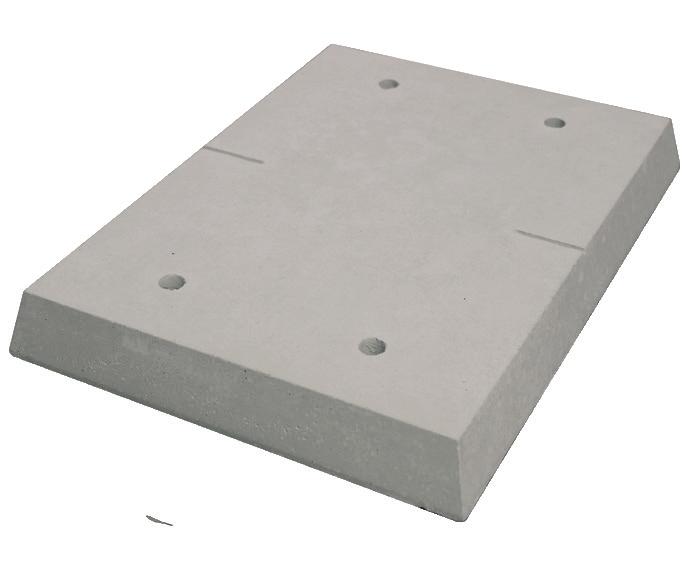

7 KOTLE NA UHLÍ KOTLE NA UHLÍ Pro kotle na uhlí vyvíjíme a vyrábíme především deflektory a žárobetonové tvarovky chránící kotlová tělesa. Deflektory zajišťují vířivý pohyb spalin, čímž prodlužují jejich tok, zkvalitňují spalovací proces a podporují dokonalé spalování. Deskové tvarovky pro ochranu kotlových těles zase zmírňují korozi oceli ve spalovací komoře díky zpomalování tvorby vrstev vysrážených dehtových látek na teplosměnné ploše. Tvarovky Tvarovky navrhujeme tak, aby co nejlépe sloužily jako odclonění a ochrana teplosměnných ploch kotlového tělesa. Tím prodlužujeme životnost celého kotle, protože ocelový plášť není napadán agresivními látkami, které vznikají při spalování uhlí, nedochází k ochlazování, a tak ani ke snižování výkonu kotle. LACfire 1500 do 1350 C Hutný ztekucený žárobeton na bázi mullitu standardně s mikrovýztuží, ale na přání i bez. Žárobetonové tvarovky z materiálu LACfire 1500 jsou vhodné pro místa s mechanickým a tepelným namáháním. Jsou rozměrově stálé a mají nižší tepelnou vodivost, takže se běžně používají v přikládacích a spalovacích komorách či jako trysky zplynování. Tvarovka Deflektor / Reflektor / Rozražeč plamene Tvarovky tohoto typu slouží především k odclonění spalinových cest a rozražení plamene pro efektivnější dopálení prchavých látek, snížení obsahu prachu ve spalinách a zlepšení emisních výsledků, na které jsou kladeny čím dál větší nároky. Zároveň tyto tvarovky zabraňují zanesení spalinových cest popelovinami, což by mohlo snížit tah kotle a funkčnost celého zařízení. Deflektor / Reflektor Rozražeč plamene Tvarovky Korundový žárobeton s příměsí karbidu křemíku pro zvýšení tvrdosti.tento LACfire 1550/30 do 1450 C Kombinovaný mullitový žárobeton s příměsí karbidu křemíku pro zvýšení tvrdosti. Tvarovky z tohoto žárobetonového materiálu vynikají vysokou pevností, malými trvalými délkovými změnami a také dobře odolávají otěru. Proto jsou často součástí spalovacích kotlů na alternativní paliva, jako jsou pelety, štěpka a biomasa. Deflektor Výrobci kotlů na uhlí volí žárobeton raději než vermikulit či izolace z keramického vlákna zejména pro jeho vysokou mechanickou odolnost a pro zvýšení teploty ve spalovacích komorách, čímž zvyšují efektivitu kotle i jeho životnost. Reflektor LACfire 1200 IZO do 1100 C Izolační rozměrově stálý žárobeton, který má velmi nízkou tepelnou vodivost. Tvarovky z tohoto materiálu jsou vhodné jako dodatečná izolace spalovacích komor, protože na rozdíl od vláknité izolace není nasákavý, nepropouští spaliny. Výpal na 950 C Přes různých tvarů Přes m 2 skladů Tradiční ruční výroba Vyrábíme testovací tvarovky Tvarovka dvířek 12 13

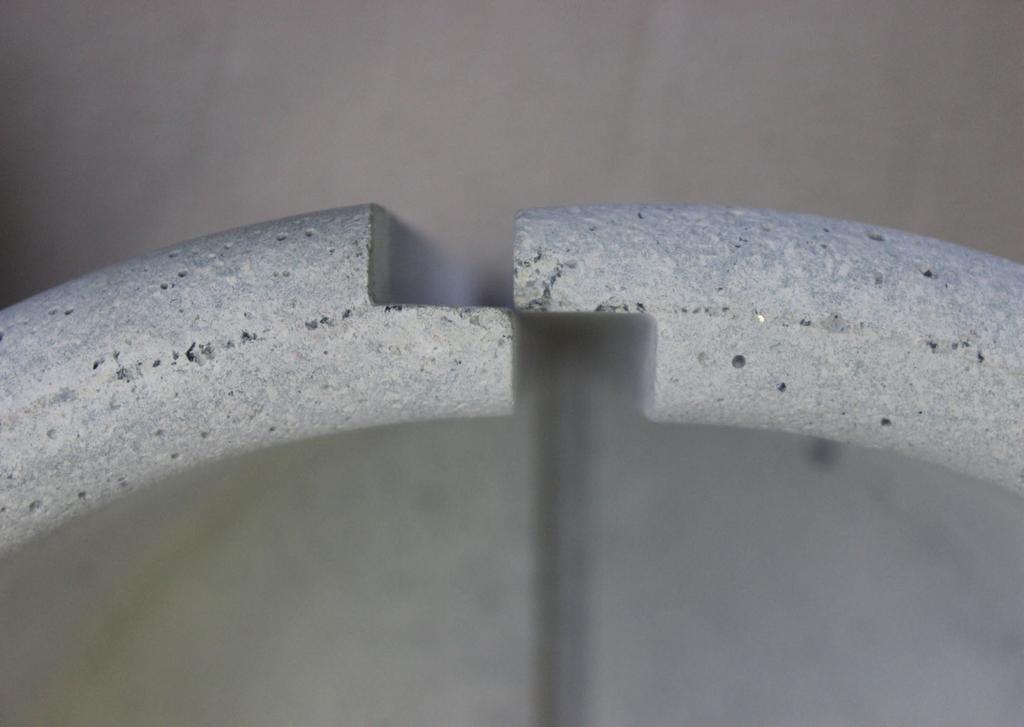

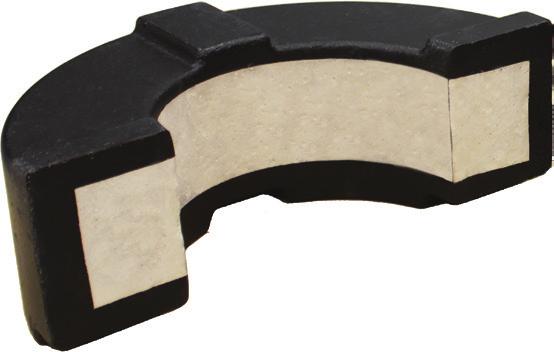

8 KRBY NA DŘEVO KRBY NA DŘEVO Dlouholetá praxe nás naučila, že žárobetonové tvarovky pro krby na dřevo musí především něco vydržet. Při neustálém přikládání je totiž žárobetonová vyzdívka značně mechanicky namáhaná. Tvarovky LAC zvyšují účinnost krbů, umožňují optimální spalování a tak snižují spotřebu paliva, protože zařízení maximálně využívá svého potenciálu. Navíc, díky skvělým akumulačním schopnostem našich tvarovek, vydrží spalovací komora dlouhou dobu na provozní teplotě. Akumulační prstence Tvarovky U tvarovek klademe důraz především na vynikající mechanickou odolnost. Díky naší technologii vibrolití jsme schopní vyrobit velké množství různě náročných tvarů. Kontaktujte nás a naše technická kancelář vám pomůže navrhnout ty nejvhodnější prototypy. Součástí musí být i deflektor, který funguje jako clona spalovací komory. Naši zákazníci se často potýkali s tím, že plamen narazí na tvarovku, roztříští se a není veden tou správnou cestou. Proto naše deflektory navrhujeme tak, abychom prodloužili tok plynů do spalinových cest při vysoké teplotě, aby byl plamen usměrněn, rozložen a veden přesně, jak naši zákazníci potřebují. KZB 7 do 1100 C Izolační žárobeton s rozměrovou stálostí a velmi nízkou tepelnou vodivostí, který je vhodný pro vyzdívky krbů, vyzdívky krbových vložek či vyzdívky otevřených ohnišť. KZB 2 do 1350 C Tvarovky z žárobetonového materiálu KZB 2 jsou ideální pro místa, kde dochází k mechanickému a teplotnímu namáhání. Jsou rozměrově stálé, mají výbornou tepelnou nasákavost a dobré akumulační vlastnosti. Tvarovka Rošt Akumulační obklad Tvarovky Rošt Naši zákazníci upřednostňují žárobeton před litinou zejména pro jeho výborné akumulační vlastnosti. Žárobetonový rošt má zásadní vliv na kvalitu spalovacího procesu, protože předehřívá vzduch, který je pod rošt přiváděn a dále veden do spalovací komory. Ačkoliv je litina levnější, má výrazně kratší životnost než náš žárobeton. Uvažujete-li o koupi roštů, pak vám doporučujeme vše nejdříve konzultovat s naší technickou kanceláří. KZB 3 do 1450 C Materiál má vysokou pevnost, malé trvalé délkové změny, dobře odolává mechanickému otěru a nárazům. Používá se v místech, kde dochází k mechanickému a teplotnímu namáhaní s požadavkem na tvarovou a rozměrovou stálost spalovacích prostorů. KZB 4 do 1600 C Žárobetonové tvarovky z KZB 4 jsou extrémně odolné proti změnám teplot a otěru. Používají se především v místech s vysokými nároky na akumulační vlastnosti tvarovek. Akumulační obklad Pořízení akumulačního obkladu byste měli zvážit, pokud chcete lépe zužitkovat teplo z krbových kamen. Kvůli mechanické pevnosti našeho žárobetonu nejde sice obklady řezat, ale po konzultaci s technickou kanceláří jsme schopní vyrobit vám neuvěřitelně variabilní tvary i velikosti, takže žádné řezání už nebude zapotřebí. KZB 8 do 1000 C Vysoce akumulační žárobeton s objemovou hmotností 3,6 kg/l s pozvolným teplotním spádem. Doporučujeme jej především pro obestavby, obklady a obkladové akumulační kameny. Rošt Kulatý rošt 14 Výpal na 950 C Přes různých tvarů Přes m 2 skladů Tradiční ruční výroba Vyrábíme testovací tvarovky Akumulační prstence a půlprstence Pro ještě lepší využití tepla z krbových kamen. Více informací najdete na straně 17 v sekci Příslušenství. Akumulační obklad 15

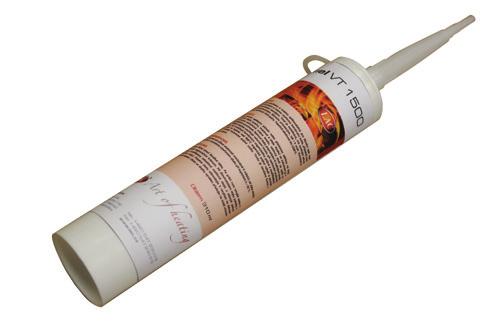

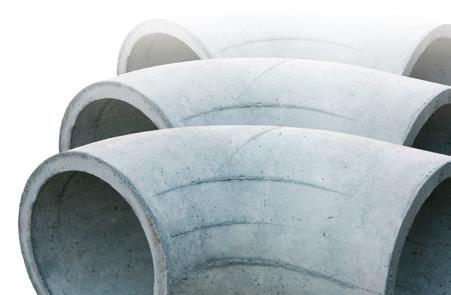

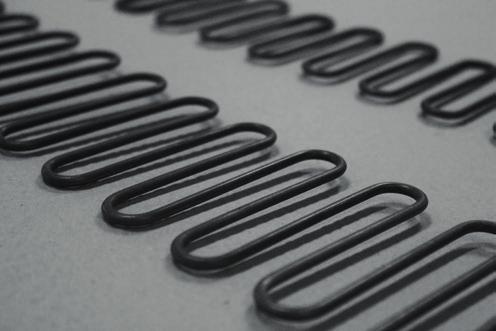

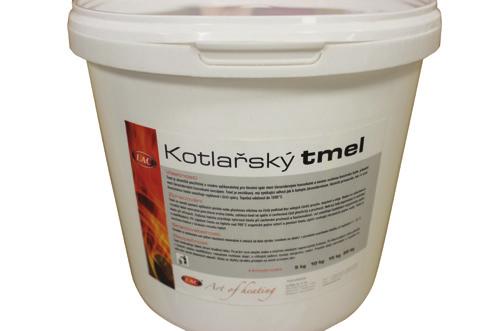

9 PŘÍSLUŠENSTVÍ PŘÍSLUŠENSTVÍ Pro kotle, krby i průmysl dodáváme také příslušenství, které by se vám mohlo hodit. Žáruvzdorné provazce, topné elementy, litou keramiku i žáruvzdorné tmely. Provazce Dodáváme širokou škálu tvarů a typů žáruvzdorných provazců. Zeptejte se našich technických prodejců. Topné elementy Topné elementy vyrábíme a dodáváme jako součást topných panelů nebo jako samostatné díly. Navrhujeme je a konstruujeme vždy s ohledem na aplikaci zákazníka, abychom přišli s tím nejvhodnějším řešením. Litá keramika Litá keramika je žáruvzdorný keramický materiál, který odolává vysokým teplotám a nevodí elektrický proud. Vyrábí se z ní pomůcky do pecí, nosiče spirál, drážky či spoje izolací atd. Pracujeme s bílou i šedou litou keramikou, která obsahuje příměs SiC pro zmírnění trvalých délkových změn. Šedá litá keramika se tak ve srovnání s bílou smršťuje pomaleji. Akumulační prstence a půlprstence Pro ještě lepší využití tepla z krbových kamen máte možnost kouřovod nahradit akumulačními prstenci nebo obložit půlprstenci. Ty mají za úkol akumulovat teplo z krbové vložky nebo kamen a po co nejdelší dobu jej rovnoměrným sáláním předávat do obytného prostoru. Zároveň také snižují teplotu a objem spalin, ale především využívají zbytkové teplo. KZB 3 do 1450 C Materiál má vysokou pevnost, malé trvalé délkové změny, dobře odolává mechanickému otěru a nárazům. Používá se v místech, kde dochází k mechanickému a teplotnímu namáhaní s požadavkem na tvarovou a rozměrovou stálost spalovacích prostorů. KZB 2 do 1350 C Tvarovky z žárobetonového materiálu KZB 2 jsou ideální pro místa, kde dochází k mechanickému a teplotnímu namáhání. Jsou rozměrově stálé, mají výbornou tepelnou nasákavost a dobré akumulační vlastnosti. Tmely Tmel VT Jde o jemný tmel na bázi mulitu s příměsí kaolínu. Pro jeho jemnou strukturu jej používají naši zákazníci pro kotle, průmysl i krby. Aplikujte rovnou z tuby jako těsnění spár mezi žáruvzdornými tvarovkami a nosnou ocelovou konstrukcí kotle nebo mezi tvarovkami navzájem. Kotlařský tmel S našimi tmely se vám bude pracovat velmi snadno. Nevyžadují totiž žádnou další přípravu, můžete je použít hned. Vzduch v krátké době vytvrzuje povrchovou vrstvu tmelu, který si ale ve spáře zachovává stále část svojí pružnosti. Díky tomu nehrozí popraskání či vydrolení tmelu při otřesech. Ideální pro kotle, kde tmel zajišťuje těsnění spár mezi žáruvzdornými tvarovkami a nosnou ocelovou konstrukcí kotle. Tmel KKB Tento tmel na bázi mulitu s příměsí korundu je hrubozrnný, tedy vhodný pro kotle a průmysl. Tmel KKB je okamžitě připraven k použití a velmi snadno se aplikuje jako těsnění spár mezi ocelovou konstrukcí kotle a žáruvzdornými tvarovkami, případně 16 17

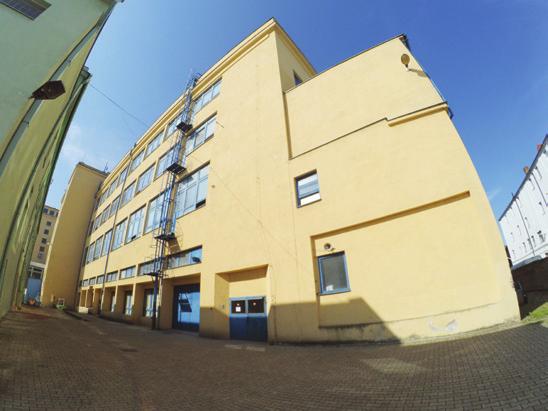

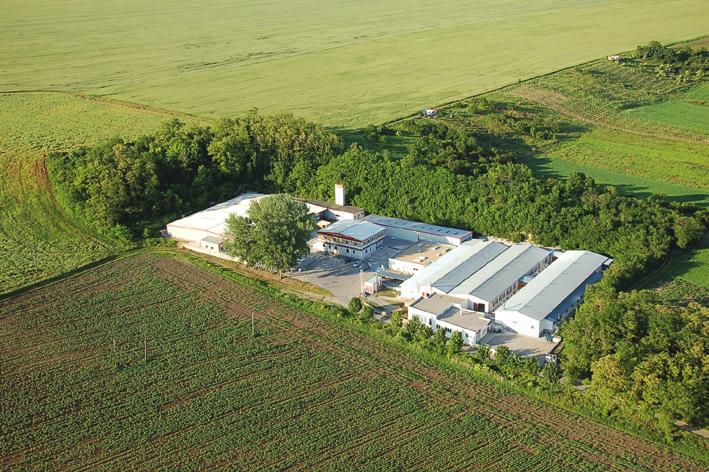

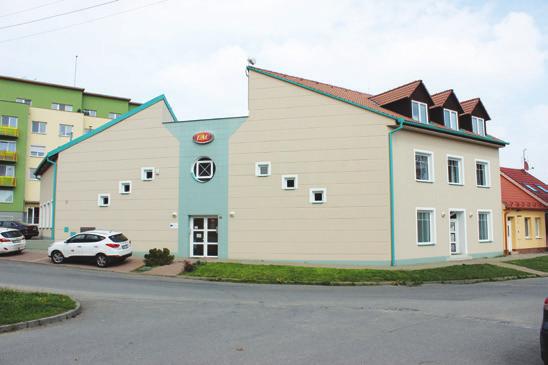

10 KONTAKTY LAC, s.r.o. sídlo společnosti Štefánikova Rajhrad Česká republika LAC, s.r.o. výroba žárobetonových tvarovek Drnholecká Hrušovany nad Jevišovkou Česká republika tel: fax: LAC, s.r.o. výroba průmyslových pecí a sušáren Jiřího z Poděbrad Hrušovany u Brna Česká republika tel: fax: info@lac.cz 18
