Průkaz energetické náročnosti budovy

Transkript

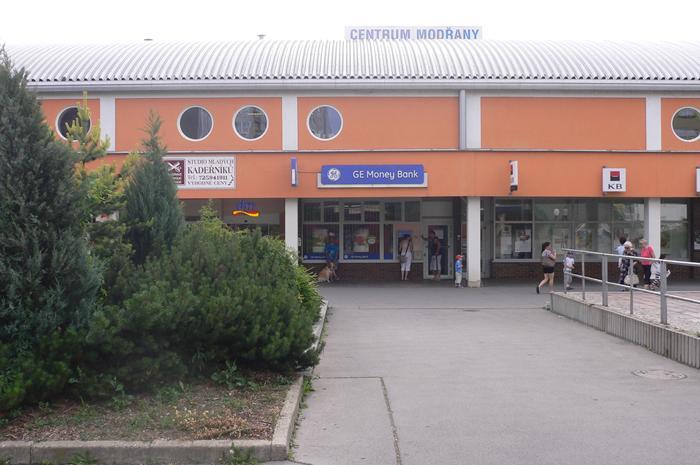

1 Průkaz energetické náročnosti budovy 28. července 2014 Tento dokument je zpracován ve smyslu záko 406/2000 Sb. podle prováděcí vyhlášky 78/2013 Sb v platném znění. Průkaz energetické náročnosti (PENB) je dokument, který obsahuje stanovené informace o energetické náročnosti budovy nebo ucelené části budovy (př. bytu). Průkaz platí 10 let ode dne data jeho vyhotovení nebo do provedení větší změny dokončené budovy (změ, která se týká více než 25 % celkové plochy obálky budovy), pro kterou byl zpracován. Polyfunkční budova Sofijské náměstí č. 3405, Praha 4 Modřany Energetický specialista: Josef Černý Číslo oprávnění MPO: 239

2 Požadavek zpracování Průkazu energetické náročnosti budovy (PENB) PENB je zpracován v souladu se zákonem č. 406/2000 Sb. 7a podle prováděcí vyhlášky č 78/2013 Sb. v platném znění. Způsob výpočtu Podle prováděcí vyhlášky č 78/2013 Sb. v platném znění 3 odst. 2 se hodnoty ukazatelů energetické náročnosti hodnocené budovy stanovují výpočtem základě dokumentace. Průkaz energetické náročnosti budovy nehrazuje zlecký posudek budovy. Použité podklady Projektová dokumentace pro stavbu vypracoval 1.NP Pražský projektový ústav a 2. NP Nástavba zábavního centra stávajícím objektu Ing. Arch. Petr Válka, informace majitele budovy, osobní prohlídka budovy dne Použité výpočetní programy Výpočet součinitele prostupu tepla jednotlivých stavebních konstrukcí a tepelných ztrát objektu je prováděn programem PROTECH, modul Tepelný výkon.. K výpočtu roční potřeby pro vytápění, chlazení, větrání, přípravu TV a osvětlení je použit program Průkaz Stručný popis budovy 1NP je původní budova s obchody, řeše jako montovaný skelet KO: modulace 6x6m s konzolami dvou kratších stranách. Obvodový plášť je keramický s dozdívkami. Na střeše této budovy byla provede nástavba zábavního centra. Nástavba je vrže jako jednopodlažní samonosná ocelová oblouková hala. Obvodové stěny jsou z tvárnic Ytong. Střecha je oblouková z trapézového plechu izolovaná. Ok jsou s izolačním dvojsklem. Stručný popis energetického a technického zařízení budovy Vytápění objektu zajišťuje teplovodní otopná soustava s nuceným oběhem s ekvitermní regulací. Dodavatelem tepla je Pražská teplárenská. V budově je umístě Kompaktní předávací stanice horká voda voda typu Termonta. Stanice bude zajišťovat dodávku topné vody a druhým výstupem teplou užitkovou vodu. Osvětlení převážně úsporné s ohledem režim užívání prostor. 2

3 PROTOKOL PRŮKAZU Účel zpracování průkazu Průkaz energetické náročnosti budovy Průkaz energetické náročnosti budovy Nová budova užívaná orgánem veřejné moci Prodej budovy nebo její části Pronájem budovy nebo její části Větší změ dokončené budovy Jiný účel zpracování: Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ) : Praha 4-Modřany, Sofijské náměstí č. 3405, Katastrální území : Modřany Parcelní číslo : 4400/75 Datum uvedení do provozu 1NP 1989, 2NP 2001 (nebo předpokládané uvedení do provozu) : Vlastník nebo stavebník : Podhola Libor Adresa : Na Močidlech 218, Jíloviště IČ : Telefon : l.podhola@sezm.cz 3

4 Typ budovy Rodinný dům Bytový dům pro ubytování a stravování Administrativní budova pro zdravotnictví pro vzdělávání pro sport pro obchodní účely pro kulturu Jiné druhy budovy: Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený [m 3 ] 3 053,0 vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 2 ] 2 957,3 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,969 Celková energeticky vztažná plocha Ac [m 2 ] 1 597,3 Druhy (energonositelé) užívané v budově Hnědé uhlí Černé uhlí Topný olej Propan - butan Kusové dřevo, dřevní štěpka Dřevěné peletky Zemní plyn Elektři Jiná paliva nebo jiný typ zásobování: Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50% včetně, d 50% do 80%, d 80% Energie okolního prostředí (př. sluneční ): účel: vytápění, pro přípravu teplé vody, výrobu elektrické Druhy dodávané mimo budovu Elektři Teplo Žádné 4

5 Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rq,j Splněno Činitel teplotní redukce b j Měrná ztráta prostupem tepla H T,j [m 2 ] [W/(m 2 K)] [W/(m 2 K)] (ano/ne) [-] [W/K] SO1 SO 1NP V-pohled 76,3 0,78 0,30/0,25-1,00 59,5 OZ1 3530/255 výlohy 90,0 1,20 1,50/1,20-1,00 108,0 OZ2 90/60 V 2ks, Z 1,1 1,20 1,50/1,20-1,00 1,3 OZ2 90/60 V 2ks, Z 13,0 1,20 1,50/1,20-1,00 15,6 DO1 90/324 2ks V 5,9 1,70 1,70/1,20-1,00 9,9 DO2 260/325 2ks V 16,9 1,70 1,70/1,20-1,00 28,7 DO3 120/325 2ks V 7,8 1,70 1,70/1,20-1,00 13,3 SO2 SO2 pohled Z 171,7 0,72 0,60/0,40-1,00 123,4 OZ3 90/30 2ks Z 0,5 1,20 1,50/1,20-1,00 0,6 DO4 100/200 Z 2ks 4,0 1,70 2,40/1,20-1,00 6,8 DO5 90/200 Z 3ks 5,4 2,40 1,70/1,20-1,00 13,0 DO6 170/200 Z plech izol 3,4 0,95 1,70/1,20-1,00 3,2 SO3 SO3 V 424,3 0,33 0,30/0,25-1,00 139,3 OZ4 100/113 5ks 3,4 1,20 1,50/1,20-1,00 4,1 OZ4 100/113 5ks 10,2 1,20 1,50/1,20-1,00 12,2 OZ4 100/113 5ks 3,4 1,20 1,50/1,20-1,00 4,1 SO4 so J 164,0 0,33 0,30/0,25-1,00 53,9 DO9 160/200 J 3,2 0,95 1,70/1,20-1,00 3,0 DO10 210/210 J 4,4 0,95 1,70/1,20-1,00 4,2 OZ5 95/95 3,6 1,20 1,50/1,20-1,00 4,3 DO7 210/200 4,2 1,70 1,20/1,20-1,00 7,1 DO8 145/200 2,0 0,95 1,70/1,20-1,00 1,9 SCH1 terasa d 1NP 123,4 0,36 0,24/0,16-1,00 44,5 SCH2 889,4 0,29 0,24/0,16-1,00 254,1 PDL1 podlaha 1 NP 795,1 0,62 0,45/0,30-0,28 138,3 PDL2 d podloubím 130,8 0,41 0,24/0,16-1,00 54,1 Tepelné vazby mezi konstrukcemi 2 957,3 0, ,00 295,7 Celkem 2 957, ,1 Poznámka Hodnocení splnění požadavku ve sloupci Splněno je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změny dokončené budovy v případě plnění požadavku energetickou náročnost budovy podle 6 odst. 2 písm. c). 5

6 a.2) požadavky průměrný součinitel prostupu tepla Zó Převažující návrhová vnitřní teplota im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j [ C] [m 3 ] [W/(m 2 K)] Zó 1 - Zó 1 20, ,0 0,35 Vypočtená hodnota U em (U em = H T /A) Průměrný součinitel prostupu tepla budovy Referenční hodnota U em,r (U em,r = (V i U em,r,j )/V) Splněno [W/(m 2 K)] [W/(m 2 K)] (ano/ne) 0,475 0,350 NE Poznámka: Hodnocení splnění požadavku je vyžadováno u nové budovy, budovy s téměř nulovou spotřebou a u větší změny dokončené budovy v případě plnění požadavku energetickou náročnost budovy podle 6 odst. 2 písm. a) a písm.b). B) technické systémy b.1.a) vytápění budova / zó Typ zdroje Energonositel Pokrytí dílčí potřeby vytápění Jmenovitý tepelný výkon výroby zdrojem tepla H,gen distribuce vytápění sdílení vytápění H,em H,dis [-] [-] [%] [kw] [%] [%] [%] Referenční budova x x x x 80,0 85,0 80,0 Zó 1 CZT Soustava CZT do 50% ,0 99,0 85,0 80,0 b.1.b) požadavky účinnost technického systému k vytápění budova / zó Typ zdroje výroby zdrojem tepla H,gen nebo COP H,gen výroby referenčního zdroje tepla H,gen,rq nebo COP H,gen Požadavek splněn [-] [%] [%] [ano/ne] Zó 1 CZT 99,0 80,0 ANO 6

7 b.2.a) chlazení budova / zó Typ systému chlazení Energonositel Pokrytí dílčí potřeby chlazení Jmenovitý chladící výkon Chladící faktor zdroje chladu EER C,gen distribuce chlazení sdílení chlazení C,em C,dis [-] [-] [%] [kw] [-] [%] [%] Referenční budova x x x x 2, Zó 1 Elektři ze sítě 50 13,0 4,50 85,0 85,0 b.2.b) požadavky účinnost technického systému k chlazení budova / zó Typ systému chlazení Chladící faktor zdroje chladu EER C,gen Chladící faktor referenčního zdroje chladu EER C,gen Požadavek splněn [-] [-] [-] [ano/ne] Zó 1 4,5 2,7 ANO b.5.a) příprava teplé vody (TV) budova / zó Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby přípravu teplé vody Jmenovitý příkon pro ohřev TV Objem zásobníku TV zdroje tepla pro přípravu teplé vody W,gen Měrná tepelná ztráta zásobníku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis [-] [-] [%] [kw] [litry] [%] [Wh/(l den)] [Wh/(m den)] Referenční budova x x x x x centrální Soustava CZT do 50% 100,0 50, ,0 150,0 b.5.b) požadavky účinnost technického systému k přípravě teplé vody budova / zó Typ systému k přípravě teplé vody zdroje tepla pro přípravu teplé vody W,gen nebo COP W,gen referenčního zdroje tepla pro přípravu teplé vody W,gen,rq nebo COP W,gen Požadavek splněn [-] [%] [%] [ano/ne] centrální ANO 7

8 b.6) osvětlení budova / zó Typ osvětlovací soustavy Pokrytí dílčí potřeby osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [-] [%] [kw] [W/(m 2 lx)] Referenční budova x x x 0,10 Zó ,392 0,10 celkem 7,392 Energetická náročnost hodnocené budovy a) sezm uvažovaných zón a dílčí dodané v budově budova zó Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla NV1 NV2 OZE I OZE E Zó 1 b) dílčí dodané Vytápění Chlazení Větrání Úprava vzduchu Příprava TV Osvětlení Potřeba Vypočtená spotřeba Pomocná Dílčí dodaná Měrná dílčí dodaná ener. celkovou energeticky vztažnou plochu AE [kwh/rok] [kwh/rok] [kwh/rok] [kwh/rok] [kwh/(m 2 rok)] ,1 Referenční , ,9 Referenční , ,4 Referenční , ,0 Referenční 0 0 0, ,8 Referenční , ,8 Referenční ,3 8

9 c) výroba umístěná v budově, budově nebo pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové Faktor neobnovitelné Celková Neobnovitelná jednotky [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] Kogenerační jednotka EP CHP - teplo Kogenerační jednotka EP CHP - elektři Fotovoltaické panely EP PV - elektři Solární termické systémy Q H,sc,sys - teplo Jiné Dodávka mimo budovu Dodávka mimo budovu Dodávka mimo budovu Dodávka mimo budovu Dodávka mimo budovu d) rozdělení dílčích dodaných energií, celkové a neobnovitelné podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové Faktor neobnovitelné Celková Neobnovitelná [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] Elektři ze sítě ,2 3, Soustava CZT do 50% ,1 1, Energie okolí 0 1,0 0,0 0 0 Celkem x x e) požadavek celkovou dodanou energii (6) Referenční budova ,2 [kwh/rok] (7) budova ,0 (8) Referenční budova [kwh/(m 2 rok)] 258,1 (9) budova 270,9 Splněno (ano/ne) NE 9

10 f) požadavek neobnovitelnou energii (10) Referenční budova ,8 [kwh/rok] (11) budova ,6 (12) Referenční budova [kwh/(m 2 rok)] 512,4 (13) budova 537,1 Splněno (ano/ne) NE g) hodnocené budovy (14) Celková [kwh/rok] ,3 (15) Obnovitelná [kwh/rok] ,7 (16) Využití obnovitelných zdrojů z hlediska [%] 7,0 Závěrečné hodnocení energetického specialisty Nová budova nebo budova s téměř nulovou spotřebou Splňuje požadavek podle 6 odst.1 Třída energetické náročnosti budovy pro celkovou dodanou energii Větší změ dokončené budovy nebo jiná změ dokončené budovy Splňuje požadavek podle 6 odst.2 písm. a) Splňuje požadavek podle 6 odst.2 písm. b) Splňuje požadavek podle 6 odst.2 písm. c) Plnění požadavků energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii D 10

11 Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Černý Josef Číslo oprávnění MPO 239 Podpis energetického specialisty Datum vypracování průkazu Datum vypracování průkazu
