A registered trademark of SNA Europe Group SKRUTKOVACIE HROTY, KTORÉ ZNAMENAJÚ ROZDIEL

Transkript

1 A registered trademark of SNA Europe Group SKRUTKOVACIE HROTY, KTORÉ ZNAMENAJÚ ROZDIEL

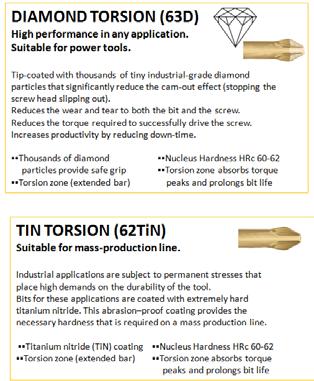

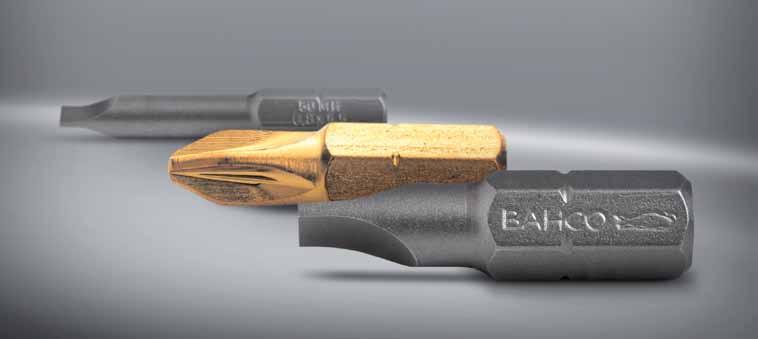

2 Skrutkovacie hroty, ktoré znamenajú rozdiel Bahco - vyrobených z vysokovýkonnej legovanej ocele - obsahuje skrutkovacie hroty všetkých druhov: Phillips, Phillips s vrúbkovaným hrotom, Pozidriv,, na skrutky s poistným kolíkom, ploché, šesťhranné, šesťhranné s guľovou špičkou, Robertson, Torq-set, Tri-wing, XZN. Spoločnosť Bahco spĺňa požiadavky profesionálov poskytovaním skrutkovacích hrotov na príslušnej úrovni kvality: štandardné,, veľmi tvrdé, z nehrdzavejúcej ocele, z TiN, ACR a diamantové skrutkovacie hroty. Výber správneho skrutkovacieho hrotu závisí od vykonávanej úlohy. Každá úloha má svoju charakteristiku, ktorá závisí od množstva faktorov ako preferencie používateľa, typ uťahovania, požadovaný uťahovací moment, typ skrutky, atď. Výber... DIAMANTOVÉ TORZNÉ (63D) Vysokovýkonné v každej aplikácii. Vhodné pre elektrické ručné náradie. 63D S vrstvou drobných priemyslových diamantov na špičke, ktoré zvyšujú trenie a tým zmenšujú riziko vyšmyknutia z drážky v hlave skrutky. Znižuje sa tým opotrebovanie hrotu i skrutky. Taktiež znižujú krútiaci moment, potrebný na zaskrutkovanie skrutky. Tvrdosť jadra -62 HRc. Zlatá povrchová úprava s diamantovým posypom na špičke. Torzná zóna (predĺžený driek) absorbuje rázové špičky a tým zabraňuje predčasnému opotrebovaniu a predlžuje životnosť hrotu. VEĽMI TVRDÉ TORZNÉ (6IH) Vhodné na skrutkovanie do dreva a mäkkých materiálov. Uťahovací moment pri skrutkovaní do dreva postupne narastá, až kým hlava skrutky nedosadne na povrch materiálu. Čím hlbšie skrutka preniká do dreva, uťahovací moment tým viac narastá. Veľmi tvrdé skrutkovacie hroty sa podrobujú špeciálnej tepelnej úprave, ktorá im dodáva tvrdosť a znižuje riziko ich zlomenia - životnosť skrutkovacieho hrotu sa tým predĺži. Tvrdosť jadra HRc. Žltý lak na povrchu na ochranu proti korózii. Torzná zóna (predĺžený driek) absorbuje rázové špičky a tým zabraňuje predčasnému opotrebovaniu a predlžuje životnosť hrotu. 6H Profily TORZNÉ TIN (62TiN) Vhodné pre výrobné linky. 62TiN Priemyslové aplikácie charakterizuje nepretržitý stres, ktorý kladie vysoké požiadavky na trvanlivosť náradia a nástrojov. Skrutkovacie hroty pre tieto aplikácie majú vrstvu z extrémne tvrdého nitridu titánu (TiN). Táto vrstva, zabraňujúca oderu, zaisťuje potrebnú tvrdosť, požadovanú pri hromadnej výrobe. Tvrdosť jadra -62 HRc. Pozinkovaný a fosfátovaný povrch. Torzná zóna (predĺžený driek) absorbuje rázové špičky a tým zabraňuje predčasnému opotrebovaniu a predlžuje životnosť hrotu. TORZNÉ (T) Vhodné na skrutkovanie do kovov a tvrdých materiálov. T Uťahovací moment pri skrutkovaní do kovov prudko stúpne na konci skrutkovania, čím vznikajú vysoké rázové špičky, pôsobiace na skrutku a hrot. Príliš tvrdé skrutkovacie hroty sa za týchto podmienok môžu zlomiť. Mäkšie skrutkovacie hroty sú odolnejšie voči náhlym rázom a ich špička sa nemôže predčasne zlomiť. Tvrdosť jadra -62 HRc. Sivý oceľový povrch s priehľadným lakom na ochranu proti korózii. Torzná zóna (predĺžený driek) absorbuje rázové špičky a tým zabraňuje predčasnému opotrebovaniu a predlžuje životnosť hrotu. HEX BALL Ploché mm Phillips Vrúbkovaný Phillips TORZNÁ ZÓNA Pozidriv na skrutky s poistným kolíkom Vrúbkované skrutkovacie hroty Phillips na skrutky do sádrokartónu (so zmenšeným priemerom špičky Ø 4-8 mm). Skrutky s poistným kolíkom v strede, ktorý znemožňuje používanie štandardného skrutkovacieho hrotu. Šesťhranné skrutkovacie hroty s guľatou špičkou zjednodušujú prácu na ťažko prístupných miestach a umožňujú skrutkovanie pod uhlom. Skrutkovacie hroty Robertson s kónickou špičkou podržia skrutku a zjednodušujú prácu a majú väčšiu kontaktnú plochu, ktorá zabraňuje vyšmyknutiu. Šesťhranný mm / Šesťhranný s guľatou špičkou mm Robertson Torq-set Tri-wing s tromi krídelkami XZN multihran Skrutkovacie hroty Torq-set sa používajú na uťahovanie skrutiek definovaným uťahovacím momentom. Skrutkovacie hroty Tri-wing s tromi krídelkami sa používajú na poistné skrutky elektronických výrobkov. XZN skrutkovacie hroty s multihranom na uťahovanie skrutiek vysokým krútiacim momentom v automobilovom priemysle. Špičky skrutkovacích hrotov majú vrstvu z množstva drobných priemyslových diamantov na zvýšenie trenia. T3 T4 T5 T6 T7 T8 T9 T0 T5 T20 T25 T27 T30 T40 T45 T Všetky špeciálne skrutkovacie hroty Bahco majú torznú zónu, ktorá absorbuje rázové špičky a predlžuje životnosť skrutkovacieho hrotu. Tvrdosť jadra: HRc. ACR TORZNÉ (64A) Odporúčané pre úlohy, vyžadujúce zníženie rizika vyšmyknutia. 64A Torzné skrutkovacie hroty ACR majú vrúbkovanú špičku (systém ACR), ktorá zabraňuje vyšmyknutiu. Odporúčajú sa pre úlohy, vyžadujúce zníženie rizika vyšmyknutia a tým poškodenia drážky v hlave skrutky. Tvrdosť jadra -62 HRc. Priehľadný lak na povrchu na ochranu proti korózii. Vrúbkovaná špička (systém ACR) zabraňuje vyšmyknutiu. Torzná zóna (predĺžený driek) absorbuje rázové špičky a tým zabraňuje predčasnému opotrebovaniu a predlžuje životnosť hrotu. NEHRDZAVEJÚCE TORZNÉ (65I) Ideálne na skrutkovanie skrutiek z nehrdzavejúcej ocele. Nehrdzavejúca oceľ nehrdzavie. Avšak pri používaní bežných oceľových hrotov na skrutkovanie prvkov z nehrdzavejúcej ocele sa prach z oderu týchto hrotov môže usadiť na povrchu a spôsobiť koróziu. Nečistoty z oderu spôsobujú nepriamu koróziu, ktorej možno predísť použitím hrotov z nehrdzavejúcej ocele. Nehrdzavejúca oceľ v kombinácii s torznou zónou sú zárukou vynikajúceho skrutkovacieho hrotu, ktorý spĺňa najvyššie požiadavky. Tvrdosť jadra -62 HRc. Povrchová úprava pasiváciou. Žltý lak na povrchu na ochranu proti korózii. Torzná zóna (predĺžený driek) absorbuje rázové špičky a tým zabraňuje predčasnému opotrebovaniu a predlžuje životnosť hrotu. ŠTANDARDNÉ (59S) Vhodné pre všetky aplikácie. Robustné skrutkovacie hroty, vhodné pre ručné a strojové skrutkovanie. Vysokokvalitné hroty, odolné voči opotrebovaniu. Tvrdosť jadra HRc. S presne frézovanou špičkou. Pozinkovaný a fosfátovaný povrch. 65I 59S 2 3

3 : TORZNÉ ŠTANDARDNÉ Výber: HROTY PRE ZÁSOBNÍKOVÉ SKRUTKOVAČE 63D: Diamantové 62TIN: Torzné TiN Dĺžka 63D 62TIN T 6H 64A 65I 59S PH0 25 PH PH PH PH4 32 PH2G 25 POZIDRIV Dĺžka 63D 62TIN T 6H 64A 65I 59S PZ0 25 PZ PZ PZ PZ4 32 T / TR Dĺžka 63D 62TIN T 6H 64A 65I 59S T3 25 T4 25 T5 25 T6 25 T(R)7 25 T(R)8 25 T(R)9 25 T(R)0 25 T(R)5 25 T(R)20 25 T(R)25 25 T(R)27 25 T(R)30 25 T(R)40 25 T45 25 T 25 Dĺžka PH2NF 44.5 PZ2NF 44.5 PZ2M T T: Torzné 6H: Veľmi tvrdé (DIN326-C6.3, ISO73 / E6.3, ISO73) PLOCHÉ Dĺžka 59S TORQ-SET Dĺžka 59S TS TS-0 25 TS- 25 TS-2 25 TS-3 25 TS-4 25 TS-5 25 TS-6 25 TS TS-0 25 TS-/4 25 XZN Dĺžka 59S TS M3 25 M4 25 M5 25 M6 25 M8 25 ROBERTSON Dĺžka 59S R R 25 R2 25 R A: ACR ŠESŤHRAN H / S GUĽKOU H Dĺžka 59S H.5 25 H2 25 H H(BALL)3 25 H(BALL)4 25 H(BALL)5 25 H(BALL)6 25 H(BALL)8 25 H0 25 H/4 25 H/8 25 H/6 25 H3/8 25 H3/6 25 H3/32 25 H5/6 25 H5/32 25 H5/64 25 H7/32 25 H7/64 25 H9/64 25 KOMBINOVANÉ PLOCHÉ / Dĺžka 59S 5.0-PH PH PH3 25 TRI-WING Dĺžka 59S TW TW0 25 TW 25 TW2 25 TW3 25 TW4 25 TW5 25 Dodávajú sa balenia po, 2, 3, 5, 0, 30, 00 a 0 ks. Ďalšie informácie nájdete v online katalógu Bahco na 65I: Nehrdzavejúce 59S: Štandardné INÉ VEĽKOSTI Dĺžka Kód výrobku 45S/PH PH 25 PH S/H /32 S/PH PH 32 PH2 32 PH3 32 PH4 38 POZIDRIV S/PZ PZ 32 PZ2 32 PZ3 32 PZ4 38 S/T T20 35 T25 35 T27 35 T30 35 T40 35 T45 35 T 35 T55 35 PLOCHÉ S S/H TORQ-SET S/TS /6 32 5/6.2 (7/6 ) 74S/H SADY SKRUTKOVACÍCH HROTOV, 3 V kazete Bahco s exkluzívnym dizajnom 4 sady hrotov v lepšej a najlepšej kvalite () Každá sada obsahuje 3 hrotov, ktoré spĺňajú najvyššie požiadavky z hľadiska kvality, sortimentu a aplikácie uje nasledujúce typy: Phillips, Pozidriv,, ploché, šesťhranné, vrúbkované Phillips, na poistné skrutky, v štandardnom a torznom vyhotovení Sada s praktickou sponou na opasok z mäkkej gumy 59S/3-59S/3-2 59S/3-3 T , štandardné 3, štandardné 3, štandardné 3, SADY SKRUTKOVACÍCH HROTOV, 7 ks V kazete Bahco s exkluzívnym dizajnom, s ľahkým otváraním / zatváraním 4 sady skrutkovacích hrotov: štandardné a, pozinkované a fosfátované, všetky z vysokokvalitnej legovanej ocele Každá sada obsahuje 6 skrutkovacích hrotov DIN 326-C6.3, ISO 73 dĺžky 25 mm a jeden magnetický držiak s rýchlouvoľňovaním DIN 326-C6.3, ISO 73 a dĺžky mm s blokovacím systémom (s funkciou pre pohyb vpred) uje nasledujúce typy: ploché, Phillips, vrúbkované Phillips, Pozidriv, šesťhranné, Každá sada sa dodáva so sponou na opasok, upevnená na kartóne 59S/7-59S/7-2 59S/7-3 T/ ks PH,3xPH2,PH3,2XPH2G,PZ,3XPZ2,PZ3,T0,3XT5,3XT20,2XT25,T27,T30, 0.5X3.0,0.6X4.5, 0.8X5.5mm, 3.0,4.0,5.0,6.0mm,KM653-QR ¼ -mm 4XPH2,4XPH2G,4XPZ2,2XT0,4XT5,5XT20,5XT25,2XT30,KM653-QR ¼ -mm 2XPH,2XPH2,PH3,2XPZ,3XPZ2,PZ3,2XTR0,3XTR5,5XTR20,4XTR25, TR27,4XTR30,TR40,KM653-QR ¼ -mm PH,3XPH2,PH3,2XPH2G,PZ,3XPZ2,PZ3,T0,3XT5,3XT20,2XT25,T27,2XT30, 0.6X4.5, 0,8X5.5mm, 3.0,4.0,5,0,6.0,/4 -mm PH,3xPH2,2xPH2G,PZ,2xPZ2, 3.0,4.0,5.0,6.0,, 3.0,4.5,5.5mm,/4 -mm T7,T8,T9,T0,2xT5,3xT20,3xT25,T27, 2xT30,T40,/4 -mm PH,2xPH2,PZ,PZ2,PZ3,T0,T5,T20,T25,T 27,T30,T40, 3.0,4.0,5.0mm,/4 -mm PH,PH2,T7,T8,T9,T0,2XT5,2XT20, 2XT25,T27,2XT30,T40,/4 -mm 4 5

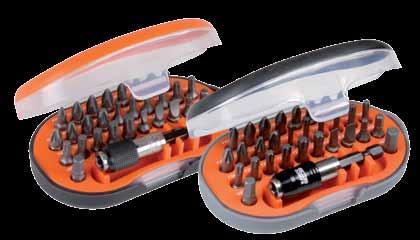

4 SADY SKRUTKOVACÍCH HROTOV, 7 ks V kazete Bahco s exkluzívnym dizajnom, s jednoduchým otváraním vysunutím / zatváraním zasunutím, na karte 8 sád skrutkovacích hrotov: štandardné,, z nehrdzavejúcej ocele, TiN a diamantové, pozinkované a fosfátované, všetky z vysokokvalitnej legovanej ocele Každá sada obsahuje 6 hrotov DIN 326-C6.3, ISO 73 dĺžky 25 mm a jeden univerzálny držiak hrotov*) DIN 326-C6.3, ISO 73 dĺžky mm uje nasledujúce typy: Phillips, Pozidriv,, na poistné skrutky * Magnetický univerzálny držiak: sady so štandardnými, TiN torznými a torznými hrotmi; magnetický univerzálny držiak s poistným krúžkom: sady s diamantovými hrotmi; univerzálny držiak z nehrdza vejúcej ocele s poistným krúžkom: sada s hrotmi z nehdrzavejúcej ocele. PH2,PZ2,T5,T20,T25,T30 + držiak PH2,PZ2,T5,T20,T25,T30 + držiak Skrutkovacie nástavce na matice/ adaptéry/ držiaky SKRUTKOVACIE NÁSTAVCE NA MATICE Pohon: DIN 326-E 6.3, ISO 73 Čierny povrch Vysokovýkonná legovaná oceľ Šesťhranný násuvný kľúč K67-6 K67-7 K67-8 K67-0 K67-3 K67-/4 K67-3/ mm 7 mm 8 mm 0 mm 3 mm UNIVERZÁLNE DRŽIAKY Pohon: /4 DIN 326-E 6.3, ISO 73 Vysokovýkonná legovaná oceľ KR KSR753 KSR753-P Čierny povrch; s poistným krúžkom; DIN 326 D 6.3 Nehrdzavejúca oceľ; s poistným krúžkom; DIN 326 D 6.3 PH, PH2,PZ,PZ2,T5,T20 + držiak TR0,TR5,TR20,TR25,TR30,TR40 + držiak PH2,T5,2XT20,2XT25 + držiak T0,T5,T20,T25,T30,T40 + držiak PH2,PZ2,T5,T20,T25,T30 + držiak 59S/7-59S/7-2 59S/7-3 59S/7-4 T/7-65I/7-62TIN/7-63D/ PH2,PZ2,T5,T20,T25,T3 + držiak 7 ks 7 ks Inox 7 ks TiN 7 ks diamantové KM67-6 KM67-7 KM67-8 KM67-0 KM67-3 KM67-/4 KM67-3/ ADAPTÉRY 6 mm 7 mm 8 mm 0 mm 3 mm Pohon: DIN 326-A 6.3, ISO 73 Čierny povrch Vysokovýkonná legovaná oceľ K6625-/ K6638-3/ So silným magnetom DIN 320-A6.3 DIN 320-A0; s poistnou guľkou KCB MAGNETICKÉ UNIVERZÁLNE DRŽIAKY Pohon: ¼ DIN 326-E 6.3, ISO 73 Čierny povrch Vysokovýkonná legovaná oceľ So silným magnetom a poistný krúžok DIN 326 D 6.3 Zliatina medi a berýlia (objímka) s poistným krúžkom; DIN 326 D 6.3. Vhodný pre aplikácie, vyžadujúce vysoký uťahovací moment. Vysoká odolnosť voči opotrebovaniu a korózii. KM K66-/4 K66-/4-P K66-3/8 K66-/ DIN 320 s poistným kolíkom okrem K66- /4-P s guľkovou poistkou KMR653 KMR653-P SADY SKRUTKOVACÍCH HROTOV, 22 ks 22 ks hrotov v gumenom držiaku Bahco 2 sady skrutkovacích hrotov s rôznym obsahom, pozinkované a fosfátované, z vysokokvalitnej legovanej ocele Každá sada obsahuje 20 hrotov DIN 326-C6.3, ISO 73 dĺžky 25 mm a jeden univerzálny magnetický držiak DIN 326-C6.3, ISO 73 dĺžky mm a jeden adaptér na násuvné kľúče dĺžky mm uje nasledujúce typy: ploché, Phillips, vrúbkované Phillips, Pozidriv, šesťhranné a Každá sada sa dodáva s praktickou karabínou na karte. 59S/22-59S/ ks štandardné 22 ks štandardné PH, 2, 3;PH2G;PZ,2,3;T6,8,9,0,5,20,25,27,30,40; 3.0,4.5,5.5mm;/4 -mm;k66 /4 -mm 3xPH2;3xPH2G;2xPZ2;T0,4xT5,3xT20,2xT25; 2.5,3.0mm;/4 -mm;k66 /4 -mm K6600-/4 K6600-3/ ADAPTÉR S RÝCHLOUVOĽŇOVANÍM OTOČNÝ ADAPTÉR Pohon: DIN 326-E 6.3, ISO 73 Vysokovýkonná legovaná oceľ S permanentným magnetom a otáčaním pre lepšiu dostupnosť na úzkych miestach DIN 326 D 6.3 KM00-SH, DRŽIAK HROTOV S RÝCHLOUVOĽŇOVANÍM A PERMANENTNÝM MAGNETOM Pohon: DIN 326-E6.3, ISO73 Vysokovýkonná legovaná oceľ DIN 326-D 6.3 S kruhovým magnetom na držanie skrutiek K66-QR -P KM653-SF KM00-SH KMR753 KMR753-P KMR KMR-P ADAPTÉRY S PERMANENTNÝM MAG- NETOM A RÝCHLOUVOĽŇOVANÍM Pohon: DIN 326-E 6.3, ISO 73 Vysokovýkonná legovaná oceľ S permanentným magnetom DIN 326 D 6.3 KM653-QR KM653-QR -P KM753-QR -P

5 Príslušenstvo Spoločnosť Bahco taktiež ponúka široký sortiment skrutkovačov s račňou a skrutkovačov na skrutkovacie hroty. Exkluzívne vlastnosti ako račňa so 48 zubami, vynikajúca dvojzložková rukoväť, zásobník skrutkovacích hrotov a LED osvetlenie výrazne uľahčia a zefektívnia vašu prácu. Všetky výrobky majú charakteristický vzhľad Bahco - dizajn, ktorým prevyšujú ostatné L 8080P 8080TS SADA NÁSUVNÝCH KĽÚČOV A SKRUTKOVA- CÍCH HROTOV, POZIDRIV, ŠESŤHRANNÉ A, 26 ks 26-dielna sada: 8 hrotov + 5 násuvných kľúčov + račňa na hroty + adaptér + držiak hrotov V plastovej kazete / SB = na karte Pohon: DIN 326-C 6, ISO 73 Pohon: ¼ DIN 326-C 6, ISO 73 Povrch: hroty: pozinkované a fosfátované; násuvné kľúče: pochrómované; račňa: pochrómovaná Materiál: vysokovýkonná legovaná oceľ 2058/S26 SB-2058/S26 PH, 2, 3 T0, T5, T20, T25, T x00x80 55x20x90 PZ, 2, 3 ŠESŤHRAN 3, 4, 5, SADA KRÁTKYCH SKRUTKOVAČOV S RAČŇOU Sada s krátkym skrutkovačom s račňou s držiakom hrotov, hrotmi a násuvnými kľúčami Ľahká kazeta zo vstrekovaného plastu so zaoblenými rohmi Vymeniteľná stopka so štvorhranom 8080S-8 krátky skrutkovač s račňou a vymeniteľnou stopkou so štvorhranom 8 ks pozinkovaných a fosfátovaných hrotov S2: PH, PH 2, PZ, PZ 2, T-5, T-20, SL 4, ŠESŤHRAN 3 /4 x adaptér na násuvné kľúče štvorhran x šesťhran držiak hrotov, mm (vymeniteľný typ) štvorhran x štvorhran flexibilný adaptér na násuvné kľúče, mm x adaptér na hroty 5 ks násuvné kľúče: 4, 5, 6, 7, 8 mm 8080S-22 krátky skrutkovač s račňou a vymeniteľnou stopkou so štvorhranom 7 ks pozinkovaných a fosfátovaných hrotov S2: PH, PH 2, PH 3, PZ, PZ 2, T-0, T-5, T-20, T-25, T-27, T-30, T-40, SL 4, SL 5, SL 5,5, SL 6,5, SL x adaptér na násuvné kľúče štvorhran x šesťhran držiak hrotov, mm (vymeniteľný typ) štvorhran x štvorhran flexibilný adaptér na násuvné kľúče, mm x adaptér na hroty B&C-03-SK SL 4, 5, 6 mm 2058-BR - 8 mm 2058/S26-2 PH 0,, kusov 6, 7, 8, 0, 3 mm - 35x00x80 PZ 0,, S S DRŽIAK SKRUTKOVACÍCH HROTOV Vyvinutý podľa vedeckého programu ERGO Držiak skrutkovacích hrotov Rukoväť: 3-zložková rukoväť pre maximálne pohodlie a dobrý prenos síl Jednoduchý výber správnej špičky vďaka rukoväti s farebným kódovaním Stopka: Vysokovýkonná legovaná oceľ. Pochrómovaná a kalená v celej dĺžke. 95x30x46 95x30x46 4, T5, T6, T7, T8 ŠESŤHRAN.5, 2, 2.5, 3 SL 3, 4, 5 mm 2058-BR - 8 mm - K6625-/4 BE x kusov 4, 5, 6, 7, 8 mm
