1 Uživatelská příručka A.D.J. Supply Europe B.V. Junostraat EW Kerkrade Nizozemsko 10/17

2 2017 ADJ Products, LLC všechna práva vyhrazena. Informace, specifikace, nákresy, obrázky a pokyny obsažené v tomto návodu se mohou bez předchozího upozornění měnit. Logo společnosti ADJ Products, LLC a identifikující názvy produktů a čísla zde obsažená jsou ochrannými známkami společnosti ADJ Products, LLC. Ochrana autorských práv zahrnuje veškeré formy a předměty spadající mezi materiály chráněné autorskými právy a také informace nyní garantované zákonem, soudně či dále v tomto dokumentu. Názvy produktů použité v tomto dokumentu mohou být ochrannými známkami nebo registrovanými ochrannými známkami jejich příslušných vlastníků a jsou tímto uznány. Veškeré značky a názvy produktů nepatřící společnosti ADJ Products, LLC jsou ochrannými známkami nebo registrovanými ochrannými známkami jejich příslušných vlastníků. Společnost ADJ Products, LLC a všechny její přidružené společnosti se tímto zříkají jakékoliv odpovědnosti za škody na majetku, vybavení, budovách a jakékoliv elektřinou způsobené škody, úrazy a poranění vzniklé jakýmkoliv osobám, včetně přímé či nepřímé ekonomické ztráty související s používáním a spolehlivostí jakýchkoliv informací obsažených v tomto dokumentu a také se zříkají veškeré odpovědnosti za škody vzniklé v důsledku nesprávného, nebezpečného, nedostatečného a nedbalého sestavení, instalace, montáže, obsluhy a provozu tohoto produktu. VERZE DOKUMENTU Nejnovější revizi/aktualizaci této příručky najdete na webové stránce Datum Verze dokumentu Software Verze Režimy DMX kanálů Poznámky 10/18/ /2/3/4 Úvodní vydání Oznámení o úspoře energie v Evropě Úspory energie (EP 2009/125/ES) Úspory elektrické energie jsou klíčovým prvkem v ochraně životního prostředí. Vypněte prosím všechny elektrospotřebiče, které právě nepoužíváte. Chcete-li se vyhnout spotřebě elektrické energie v nečinném stavu, odpojte od napájení všechny elektrospotřebiče, které právě nepoužíváte. Děkujeme. A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 2

3 Obsah ÚVOD... 4 CHARAKTERISTIKA... 4 INSTALACE... 4 BEZPEČNOSTNÍ OPATŘENÍ... 5 POPIS PŘÍSTROJE... 6 DMX NASTAVENÍ... 7 SYSTÉMOVÁ NABÍDKA... 9 POKYNY K OBSLUZE KONFIGURACE MASTER-SLAVE REGULÁTOR FUNKCE ZOOM DMX VLASTNOSTI ŘETĚZENÍ NAPÁJENÍ VÍCE ZAŘÍZENÍ GRAF KŘIVKY STMÍVAČE UPEVNĚNÍ STÍNICÍHO NÁSTAVCE ROZMĚROVÉ NÁČRTY ŘEŠENÍ PROBLÉMŮ ČIŠTĚNÍ SPECIFIKACE ROHS Velký příspěvek k zachování životního prostředí OEEZ Směrnice o odpadních elektrických a elektronických zařízeních POZNÁMKY A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 3

4 INOZIONE ÚVOD Rozbalení: Děkujeme, že jste si zakoupili Encore FR50z od společnosti ADJ Products, LLC. Každý Encore FR50z byl důkladně otestován a odeslán v bezvadném funkčním stavu. Pečlivě zkontrolujte, zda během přepravy nedošlo k poškození obalového kartonu. Zdá-li se vám karton poškozený, pečlivě zkontrolujte, nedošlo-li k poškození obsahu balení, a ujistěte se, že veškeré příslušenství nutné k provozu zařízení dorazilo neporušené. V případě, že došlo k poškození obsahu nebo chybí některé části, kontaktujte prosím bezplatnou zákaznickou linku a vyžádejte si další pokyny. Nevracejte prosím toto zařízení zpět prodejci bez předchozího kontaktování zákaznické podpory. Úvod: Encore FR50z je DMX kompatibilní, vysoce výkonné LED těleso s fresnelovou čočkou. Toto zařízení lze použít samostatně v režimu stand-alone nebo připojené v konfiguraci Master/Slave. Encore FR50z má dva provozní režimy: režim ovládání stmívače a režim DMX ovládání. Chcete-li dosáhnout co nejlepšího výkonu tohoto produktu, přečtěte si prosím pečlivě tento návod k obsluze a seznamte se se základními pravidly obsluhy tohoto zařízení. Tyto instrukce obsahují důležité bezpečnostní informace týkající se používání a údržby zařízení. Uchovávejte prosím tento návod v blízkosti zařízení pro případ, že jej budete v budoucnu potřebovat. Zákaznická podpora: Narazíte-li na jakýkoliv problém, neváhejte kontaktovat svůj oblíbený obchod se značkou American Audio. Nabízíme také možnost kontaktovat nás přímo: Můžete nás kontaktovat přímo na stránkách nebo prostřednictvím u na adrese: support@americandj.eu Upozornění! Nevystavujte toto zařízení dešti nebo vlhku, snížíte tím a předcházíte tak nebezpečí úrazu elektrickým proudem nebo požáru. Pozor! Uvnitř zařízení nejsou žádné uživatelem opravitelné části. Nepokoušejte se přístroj sami opravovat, připravili byste se tím o výrobní záruku. Ve velice nepravděpodobném případě, že bude vaše zařízení vyžadovat servis, neváhejte kontaktovat společnost ADJ Products, LLC. Bude-li to možné, recyklujte PROSÍM obalový kartón. CHARAKTERISTIKA Dva provozní režimy Elektronické stmívání % Protokol DMX režimy DMX kanálů 3pinové vstupní/výstupní konektory DMX Vstup/výstup PowerCON Aktualizace softwaru skrz USB Úprava gamma korekce 5 křivek stmívače Řetězení napájení více zařízení (viz stranu 14) INSTALACE Zařízení by mělo být uchyceno pomocí montážních svorek (nejsou součástí dodávky), kterými by mělo být připevněno k nosnému držáku (ten je součástí zařízení). Vždy se ujistěte, že je zařízení pevně přimontováno, abyste zabránili vibracím a klouzání během provozu. Vždy se také ujistěte, že je struktura, na kterou zařízení upevňujete bezpečná a stabilní a je schopná udržet desetinásobek hmotnosti zařízení. Kromě toho při instalaci vždy používejte bezpečnostní kabel, který je schopen unést až dvanáctinásobek hmotnosti zařízení. Vybavení musí byt instalováno profesionálem a je nutno jej instalovat do míst, kde bude mimo dosah lidí. A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 4

5 BEZPEČNOSTNÍ OPATŘENÍ Vyhněte se používání zařízení v dešti nebo vlhkém prostředí, snížíte nebezpečí vzniku požáru nebo úrazu elektrickým proudem. Nevlévejte do zařízení vodu ani jiné tekutiny. Nepokoušejte se zařízení provozovat, má-li poškozený napájecí kabel. Nepokoušejte se z elektrického kabelu odstranit nebo ulomit zemnící kolík. Tento kolík má za úkol snižovat nebezpečí úrazu elektrickým proudem a nebezpečí vzniku požáru v případě vnitřního zkratu. Před jakýmkoliv zapojováním zařízení odpojte od hlavního zdroje napětí. Za žádných okolností nesnímejte kryt. Uvnitř nejsou žádné uživatelem opravitelné části. Nikdy zařízení nepoužívejte, je-li odstraněn kryt. Nikdy toto zařízení nepřipojujte k dimmer packu Ujistěte se, že je zařízení namontováno v místě, které umožňuje řádnou ventilaci. Mezi tímto zařízením a zdí ponechejte alespoň 15 cm volného prostoru. Nepokoušejte se zařízení provozovat, došlo-li k jeho poškození. Toto zařízení je konstruováno pouze pro vnitřní použití, jeho použití ve vnějších prostorách ruší všechny záruky. Při delším nepoužívání odpojte zařízení od zdroje napětí. Vždy zařízení namontujte bezpečně a tak, aby bylo stabilní. Napájecí kabely by měly být vždy vedeny tak, aby se po nich nešlapalo a nedocházelo k jejich poškození věcmi o ně opřenými nebo na ně položenými. Zvláštní pozornost by měla být věnována místu, kde ústí z přístroje. Čištění Zařízení čistěte pouze dle doporučení výrobcem. Detaily o čištění na straně 16. Teplo Neumisťujte přístroj blízko zdrojů tepla, jako jsou radiátory, ohřívače vzduchu, konvektory, nebo jiných zařízení (včetně zesilovačů), které produkují teplo. Zařízení by mělo být opraveno kvalifikovaným personálem v následujících případech: A. Šňůra nebo zdířka zdroje napětí byla poškozena. B. Na zařízení spadl předmět nebo došlo k rozlití tekutiny do zařízení. C. Zařízení bylo vystaveno dešti nebo vodě. D. Zařízení nepracuje normálně nebo vykazuje opakované změny ve výkonu. E. Zařízení spadlo a/nebo bylo vystaveno hrubému zacházení. A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 5

6 POPIS PŘÍSTROJE 1. Regulátor funkce zoom 2. Vstup powercon 3. 3pinový vstup DMX 4. 3pinový výstup DMX 5. Výstup PowerCON 6. Tlačítko MODE 7. Port USB 8. Tlačítko ENTER 9. LCD displej s ovládáním nabídky 10. Tlačítko dolů 11. Tlačítko nahoru 12. Zajišťovací zámek stínicího nástavce 13. Gelový rám A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 6

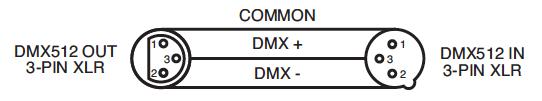

7 DMX NASTAVENÍ Zdroj napětí: Encore FR50z společnosti ADJ obsahuje automatický napěťový přepínač, který automaticky rozezná napětí ve chvíli připojení ke zdroji energie. Díky tomuto přepínači se nemusíte starat o správné napětí ve stěnové zásuvce, toto zařízení lze zapojit kdekoliv. DMX-512: DMX je zkratka pro digitální multiplex. Jedná se o univerzální protokol používaný coby forma komunikace mezi ovladači a inteligentními zařízeními. DMX ovladač vysílá DMX datové instrukce z ovladače do zařízení. DMX data jsou vysílána jako sériová data, která cestují z přístroje do přístroje skrz XLR koncovky DATA IN a DATA OUT, jež se nacházejí na všech DMX zařízeních (většina ovladačů má pouze koncovku DATA OUT). DMX spojování: DMX je jazyk, který umožňuje spojovat veškeré výrobky a modely různých výrobců a ovládat je jediným ovladačem. To lze provést pouze se zařízeními a ovladačem, které jsou DMX kompatibilní. K zajištění řádného přenosu DMX dat při používání několika DMX zařízení doporučujeme použít co nejkratší možnou kabelovou trasu. Pořadí, ve kterém jsou zařízení v DMX linii spojeny, neovlivňuje DMX adresování. Například; zařízení, které má přidělenu DMX adresu 1, může být umístěno kdekoliv v DMX linii, na začátku, na konci nebo kdekoliv uprostřed. Jakmile má zařízení přidělenu DMX adresu 1, DMX ovladač ví, že má posílat DATA přidělená k adrese 1 tomuto zařízení, ať už je umístěno kdekoliv v DMX řetězci. Požadavky na datový kabel (DMX kabel) (pro DMX provoz): Encore FR50z lze ovládat pomocí protokolu DMX-512. Má 5 režimů DMX kanálů. Adresa DMX se nastaví na zadním panelu přístroje. Vaše zařízení a DMX ovladač vyžadují pro datový vstup a výstup použití standardního 3pinového konektoru (Obrázek 1). Doporučujeme použití kabelů Accu Cable DMX. Vyrábíte-li vlastní kabely, použijte standardní stíněný kabel Ω (tento kabel lze zakoupit téměř v každém profesionálním obchodě s osvětlovacími potřebami). Vaše kabely by měly být zakončeny samcem konektoru XLR na jedné straně a samicí konektoru XLR na straně druhé. Pamatujte také na to, že DMX kabel Obrázek 1 musí být řetězen a nelze jej dělit. Upozornění: Při výrobě vlastních kabelů se řiďte dle obrázků 2 a 3. U XLR konektoru nepoužívejte zemnící kolík. Nepřipojujte stínící vodič kabelu k zemnícímu kolíku a nedovolte kontakt stínícího vodiče s vnějším pouzdrem XLR. Uzemnění stínění může způsobit zkrat a nestabilní chování. Obrázek 2 Obrázek 3 Konfigurace pinů XLR Pin1 = Zem Pin2 = Data Compliment (-) Pin3 = Data True (+) A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 7

8 DMX NASTAVENÍ (pokračování) Zvláštní poznámky: Zakončení řetězce. Používáte-li delší kabelové trasy, je možné, že na posledním zařízení bude z důvodu předejití nestabilního chování soustavy nutné použít terminátor. Terminátor je rezistor Ω, 1/4 W, který se zapojí mezi piny 2 a 3 zástrčky XLR (DATA + a DATA -). Ten se zasune do zásuvky XLR na posledním zařízení v řetězci, čímž se řetězec ukončí. Použitím terminátoru (ADJ součástka číslo Z-DMX/T) snížíte možnost nestabilního chování soustavy. Zakončení snižuje signálové chyby a pomáhá předcházet problémům s přenosem signálu a interferencím. Doporučujeme také připojit DMX koncovku (odpor 120 Ω, 1/4 W) mezi PIN 2 (DMX -) a PIN 3 (DMX +) posledního zařízení. Obrázek 4 5pinové XLR DMX konektory. Někteří výrobci používají namísto 3pinových kabelů pro DATA přenos 5pinové DMX kabely. 5pinové DMX zařízení může být použito v 3pinové DMX linii. Při zapojení standardního 5pinového datového kabelu do 3pinové linie je třeba použít kabelový adaptér. Tyto adaptéry jsou dostupné ve většině obchodů s elektronikou. Tabulka níže ukazuje správnou konverzi kabelů. Konverze 3pinový XLR na 5pinový XLR Vodič 3pinový konektor XLR zásuvka (výstup) 5pinový konektor XLR zástrčka (vstup) Zem/stínění Pin 1 Pin 1 Data Compliment (signál -) Pin 2 Pin 2 Data True (signál +) Pin 3 Pin 3 Nepoužito Nepoužívat Nepoužito Nepoužívat A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 8

9 SYSTÉMOVÁ NABÍDKA Specifikace se mohou měnit bez předchozího písemného upozornění. NABÍDKA PODNABÍDKA MOŽNOSTI (Výchozí nastavení POPIS TUČNĚ) Úvodní displej Update Wait EFR50Z V1.03 Displej při startu Displej rozhraní MENU Address DMX:2CH ADDR:001 Address 001 Hlavní displej DMX adresování MENU User Mode 1CH Výběr režimu DMX kanálů 2CH 3CH 4CH Status Lost Dmx Black/Hold Ztracen stav DMX LCD.Set Display Key Lock Flash ON/OFF ON/OFF ON/OFF Nastavení displeje MENU Function Temp. C/F C F Nastavení teploty Dim Curve Standard Režimy stmívací křivky Stage TV Architec Theatre Disp.Set ADDR Nastavení hlavního displeje Disp. CH Slave Gamma 2.0/2.2/2.4/2.8 Gamma jas USB Data Off ON/OFF Upload softwaru Info DFSE ON/OFF Obnovení výchozího nastavení Current Aktuální doba provozu (hod.) Total Celková doba provozu Time Info (hod.) Last Poslední vymazání doby provozu (hod.) Password Vymazat dobu provozu Clear (Heslo = 050) ZAP./VYP. TempInfo LED Temp Aktuální teplota LED Err. Info TempErr Chybové informace Model Inf Encore FR50Z Identifikace modelu Software V1.03 Aktuální verze softwaru ManCtrl Dimmer=XXX Strobe=XXX Režim manuálního ovládání A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 9

10 POKYNY K OBSLUZE DMX adresování: Provoz s DMX ovladačem nabízí uživateli prostor k vytvoření vlastních programů šitých na míru jeho individuálním potřebám. 1. Chcete-li zařízení provozovat v režimu DMX, opakovaně stiskněte tlačítko nahoru nebo dolů dokud se nezobrazí Set ADDR. Stiskněte tlačítko ENTER a na displeji se zobrazí Set ADDR XXX. XXX představuje aktuální zobrazenou adresu. 2. Opakovaným stiskem tlačítek nahoru nebo dolů najděte požadovanou adresu DMX a stiskem tlačítka ENTER adresu uložte. 3. DMX hodnoty a vlastnosti najdete na straně Jakmile vyberete požadovaný kanálový režim DMX (viz níže), připojte zařízení pomocí konektorů XLR k libovolnému standardnímu ovladači DMX. Režimy DMX kanálů: Encore FR50z má 4 režimy DMX kanálů. Tato podnabídka umožňuje výběr kanálového režimu DMX, ve kterém má zařízení pracovat. 1. Požadovaný kanálový režim DMX vyberte opakovaným stiskem tlačítka MODE, dokud se na displeji nezobrazí UserMode. Stiskněte tlačítko ENTER a na displeji se zobrazí aktuální kanálový režim DMX. 2. Tlačítky nahoru nebo dolů najděte požadovaný kanálový režim DMX a stiskem tlačítka ENTER jej uložte. 3. Na straně 13 najdete DMX režimy, hodnoty a vlastnosti. 4. Jakmile vyberete požadovaný kanálový režim DMX, připojte zařízení pomocí konektorů XLR k libovolnému standardnímu ovladači DMX. DMX stav: Tento režim lze použít jako pohotovostní režim pro případ ztráty DMX signálu. V takovém případě přístroj přejde na provozní režim zvolený v nastavení. Tento režim lze také nastavit jako provozní režim, do kterého se přístroj zapne při spuštění. 1. Zapojte zařízení a opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se nezobrazí Menu Function. 2. Stiskněte tlačítko ENTER a pak opakovaným stiskem tlačítek nahoru nebo dolů najděte možnost NO DMX, pak stiskněte ENTER. Tlačítky nahoru nebo dolů přepínáte mezi dvěma možnostmi: Black (Blackout) Jestliže dojde ke ztrátě nebo přerušení DMX signálu, přístroj automaticky přejde do pohotovostního režimu Standby. Hold (poslední stav) Jestliže dojde ke ztrátě nebo přerušení DMX signálu, zařízení zůstane v posledním DMX nastavení. 3. Jakmile najdete požadovaný režim, stiskněte tlačítko ENTER a pak stiskem tlačítka MODE opusťte nabídku. Nastavení LCD V této podnabídce můžete upravovat nastavení LCD displeje. Displej můžete naprogramovat tak, aby se po 30 sekundách vypnul, můžete uzamknout tlačítka nebo nechat displej blikat. 1. Zapojte zařízení a opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se nezobrazí Menu Function. 2. Stiskněte tlačítko ENTER a pak opakovaným stiskem tlačítek nahoru nebo dolů najděte možnost LCD.Set, pak stiskněte ENTER. 3. Tlačítky nahoru nebo dolů proveďte požadovanou úpravu v každé podnabídce. Tlačítkem ENTER se posouváte na další podnabídku. 4. Stiskem tlačítka MODE se vrátíte zpět do hlavní nabídky. Teplota zařízení Tato funkce umožňuje přepínat zobrazení teploty mezi stupni Celsia a stupni Fahrenheita. 1. Zapojte zařízení a opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se nezobrazí Menu Function. 2. Stiskněte tlačítko ENTER a pak opakovaným stiskem tlačítek nahoru nebo dolů najděte možnost TEMP, pak stiskněte ENTER. 3. Pomocí tlačítek nahoru nebo dolů přepínáte mezi možnostmi Celsius nebo Fahren. 4. Stiskem tlačítka ENTER volbu potvrďte nebo se stiskem tlačítka MODE vraťte zpět do hlavní nabídky. A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 10

11 POKYNY K OBSLUZE (pokračování) Nastavení křivky stmívače: 1. Zapojte zařízení a opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se nezobrazí Menu Function. 2. Stiskněte tlačítko ENTER a pak opakovaným stiskem tlačítek nahoru nebo dolů najděte možnost DimCurve, pak stiskněte ENTER. 3. Na výběr máte z 5 přednastavených křivek stmívače. Tlačítky nahoru nebo dolů se posunujte skrze různá nastavení stmívací křivky. Jednotlivá nastavení a jejich příslušné počáteční a konečné časy prolínání najdete v grafu křivky stmívače na straně Stiskem tlačítka MODE se vrátíte zpět do hlavní nabídky. Nastavení displeje V této podnabídce si můžete vybrat, co bude hlavní displej zobrazovat. V této podnabídce můžete také označit zařízení jako Slave (podřízené) v konfiguraci Master-Slave. 1. Zapojte zařízení a opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se nezobrazí Menu Function. 2. Stiskněte tlačítko ENTER a pak opakovaným stiskem tlačítek nahoru nebo dolů najděte možnost Disp.Set, pak stiskněte ENTER. 3. Tlačítky nahoru nebo dolů nenajděte požadované nastavení, pak stiskněte ENTER. 4. Stiskem tlačítka MODE se vrátíte zpět do hlavní nabídky. Gamma korekce Umožňuje optimalizovat jas zařízení. Slouží především pro účely záznamu pomocí HD videokamery. Jas bude jen nepatrný při pozorování lidským okem, ale skrz objektiv videokamery bude znatelný. 1. Zapojte zařízení a opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se nezobrazí Menu Function. 2. Stiskněte tlačítko ENTER a pak opakovaným stiskem tlačítek nahoru nebo dolů najděte možnost Gamma, pak stiskněte ENTER. 3. Tlačítky nahoru a dolů přepněte mezi různými nastaveními gamma korekce. 4. Stiskem tlačítka ENTER volbu potvrďte nebo se stiskem tlačítka MODE vraťte zpět do hlavní nabídky. Aktualizace softwaru (USB data) Tato podnabídka slouží k budoucí aktualizaci softwaru. Aktualizace hledejte na webové stránce a webové stránce tohoto zařízení. Stáhněte si aktualizační balíček na paměťové zařízení USB a zapojte jej do portu umístěného na zadní straně zařízení. 1. Potřebujete-li pomoc při aktualizaci softwaru, obraťte se na zákaznickou podporu společnosti ADJ. Výchozí provozní režim: Toto je výchozí provozní režim. Je-li aktivován tento režim, veškeré režimy se vrátí do původního nastavení. 1. Zapojte zařízení a opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se nezobrazí Menu Function, pak stiskněte ENTER. 2. Opakovaně stiskněte tlačítko nahoru nebo dolů, dokud nenajdete položku DFSE a stiskněte ENTER. 3. Pomocí tlačítek nahoru nebo dolů přepínáte mezi možnostmi ON nebo OFF. Chcete-li obnovit tovární nastavení, vyberte možnost ON a stiskněte ENTER. Chcete-li nabídku opustit bez provedení změn, stiskněte tlačítko MODE. Časové údaje V této podnabídce můžete zkontrolovat aktuální dobu provozu, celkovou dobu provozu, poslední čas vymazání doby provozu a vymazat dobu provozu. 1. Zapojte zařízení a opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se nezobrazí Info. 2. Stiskněte tlačítko ENTER a pak opakovaným stiskem tlačítek nahoru nebo dolů najděte možnost TimeInfo, pak stiskněte ENTER. 3. Tlačítky nahoru nebo dolů najděte časové údaje, které si přejete zkontrolovat. Tlačítkem ENTER otevřete vybraný časový údaj. A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 11

12 POKYNY K OBSLUZE (pokračování) 4. Chcete-li vymazat aktuální dobu provozu, opakovaným stiskem tlačítek nahoru nebo dolů najděte možnost TimerPin, pak stiskněte ENTER. Opakovaným stiskem tlačítek nahoru nebo dolů zadejte v možnosti Clear heslo 050 a stiskněte ENTER. Tlačítky nahoru nebo dolů zvolte možnost ON a stiskněte ENTER. Poté odpojte zařízení a po chvíli jej znovu zapojte. Aktuální doba provozu by nyní měla být vymazána. 5. Stiskem tlačítka MODE se vraťte zpět do nabídky Info. Dalším stiskem tlačítka MODE nabídku opusťte a vraťte se zpět do hlavní nabídky. Teplotní údaje V této podnabídce můžete kontrolovat aktuální provozní teplotu zařízení. 1. Zapojte zařízení a opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se nezobrazí Info. 2. Stiskněte tlačítko ENTER a pak opakovaným stiskem tlačítek nahoru nebo dolů najděte možnost TempInfo, pak stiskněte ENTER. 3. Tlačítky nahoru nebo dolů najděte časové údaje, které si přejete zkontrolovat. Tlačítkem ENTER otevřete vybraný časový údaj. Údaje o softwaru V této podnabídce můžete kontrolovat aktuální verzi softwaru zařízení. 1. Zapojte zařízení a opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se nezobrazí Info. 2. Stiskněte tlačítko ENTER a pak opakovaným stiskem tlačítek nahoru nebo dolů najděte možnost Software, pak stiskněte ENTER. Zobrazí se aktuální verze softwaru. Stiskem tlačítka MODE nabídku opusťte. Režim manuálního stmívače: 1. Zapojte zařízení a opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se nezobrazí Menu Manual, pak stiskněte ENTER. 2. Po stisknutí tlačítka ENTER se zobrazí ManCtrl Dimmer. Tlačítkem ENTER otevřete podnabídku nastavení stmívače. 3. Jakmile otevřete podnabídku nastavení stmívače, tlačítky nahoru nebo dolů proveďte úpravu nastavení intenzity stmívače. Jakmile úpravu nastavení intenzity dokončíte, stiskněte ENTER. 4. Opakovaně stiskněte tlačítko nahoru nebo dolů, dokud nenajdete položku ManCtrl Strobe a stiskněte ENTER. Řiďte se hodnotami uvedenými u kanálu DMX stroboskopu (DMX STROBE). Tyto hodnoty budou odpovídat hodnotám v ovládání stroboskopu. KONFIGURACE MASTER-SLAVE Konfigurace Master-Slave: Tato funkce umožňuje propojování zařízení a jejich provoz v konfiguraci Master-Slave. Při provozu v této konfiguraci (Master-Slave) se jedno zařízení chová jako řídicí a ostatní zařízení reagují na programy řídicího. Kterékoliv zařízení může působit jako Master (hlavní) nebo Slave (podřízené), pouze jediné zařízení však může být naprogramováno, aby působilo ve funkci Master. Master-Slave propojení a nastavení: 1. Propojte zařízení pomocí XLR konektorů na jejich zadní straně. K propojení zařízení použijte standardní XLR datové kabely. Nezapomeňte, že zástrčka XLR je vstup a zásuvka XLR je výstup. První zařízení v řetězci (Master) využije pouze zásuvku XLR. Poslední zařízení v řetězci využije pouze zástrčku XLR. 2. Připojte první zařízení Slave k zařízení Master. 3. Nastavte zařízení Master (hlavní) do požadovaného provozního režimu. Na zařízeních, která působí jako Slave, nastavte tlačítky nahoru nebo dolů položku Function a stiskněte ENTER. 4. Opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se na displeji nezobrazí Disp.Set, pak stiskněte ENTER. Opakovaně stiskněte tlačítko nahoru nebo dolů, dokud se na displeji nezobrazí Slave, pak stiskněte ENTER. 5. Zařízení v režimu Slave se nyní budou řídit zařízením s konfigurací Master. 6. Chcete-li opustit režim Slave, stiskněte tlačítko MODE. 7. Chcete-li zcela opustit režim Slave, musíte opakovat krok 3 a 4 a nastavit displej na možnost ADDR a poté stisknout ENTER. A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 12

13 REGULÁTOR FUNKCE ZOOM Regulátor funkce zoom: Otočením tohoto regulátoru proti směru hod. ručiček získáte širší paprsek světla. Otočením tohoto regulátoru ve směru hod. ručiček získáte užší paprsek světla. DMX VLASTNOSTI Režim/kanál Hodnota Funkce 1 K 2 K 3 K 4 K Stmívač Hlavní stmívač Jemné stmívání 16bitové Stroboskop VYP. ZAP. Proměnný stroboskop pomalu rychle ZAP. Pulzní efekt pomalu rychle ZAP. Náhodný stroboskop pomalu rychle ZAP. Stmívací režim Standardní Jevištní TV Architektonická Divadelní Výchozí pro nastavení zařízení A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 13

14 ŘETĚZENÍ NAPÁJENÍ VÍCE ZAŘÍZENÍ Díky této funkci lze propojovat zařízení mezi sebou pomocí vstupních a výstupních zásuvek PowerCON. Takto propojit lze maximálně 20 zařízení při napětí 120 V a 40 zařízení při napětí 240 V. Chcete-li propojit více než maximální počet zařízení, budete muset použít další síťovou zásuvku. POZNÁMKA: PŘI PROPOJOVÁNÍ DALŠÍCH ZAŘÍZENÍ NA ENCORE FR50Z DÁVEJTE POZOR, PROTOŽE SPOTŘEBA ENERGIE OSTATNÍCH OSVĚTLOVACÍCH TĚLES SE BUDE LIŠIT! GRAF KŘIVKY STMÍVAČE STMÍVAČ 0 s Doba prolínání 1 s Doba prolínání Stmívací křivka Ramp efekt Doba náběhu (ms) Doba doběhu (ms) Doba náběhu (ms) Doba doběhu (ms) Standardní (výchozí) Jevištní TV Architektonická Divadelní A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 14

15 UPEVNĚNÍ STÍNICÍHO NÁSTAVCE 1. Zasuňte gelový rám z horní strany do 3 drážek umístěných nejblíže zařízení. 2. Zasuňte stínicí nástavec z horní strany do 3 drážek pro stínicí nástavec. Odemkněte zámek 3. Uzamkněte zámek 4. Hotovo Stínicí nástavec se zasouvá do 3 drážek, dvě jsou na stranách a jedna dole. Gelový rám Zvětšený pohled A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 15

16 ROZMĚROVÉ NÁČRTY ŘEŠENÍ PROBLÉMŮ Na níže uvedeném seznamu se nachází několik nejběžnějších problémů, na které může uživatel narazit, a jejich řešení. Zařízení nereaguje na DMX: 1. Ujistěte se, že DMX kabely jsou správně zapojeny a připojeny (pin 3 je živý ; na některých jiných DMX zařízeních může být živý pin 2). Zkontrolujte také, že veškeré kabely jsou připojeny ke správným konektorům; je důležitý způsob zapojení vstupů a výstupů. ČIŠTĚNÍ Kvůli zbytkům mlhy, kouře a prachu by měly být pravidelně čištěny vnitřní i vnější optické čočky, optimalizuje se tak světelný výstup. 1. K utření vnější strany krytu použijte běžný čistič na sklo a měkký hadřík. 2. Vnější optiku vyčistěte čisticím prostředkem na sklo a měkkým hadříkem každých 20 dní. 3. Než zařízení znovu zapojíte, vždy se ujistěte, že jsou všechny části naprosto suché. Frekvence čištění závisí na prostředí, ve kterém je zařízení provozováno (např. kouř, prach, mlha, rosa). A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 16

17 SPECIFIKACE Model: Napětí: LED diody: Teplota barvy: Úhel vyzařování: Pracovní pozice: Příkon: Řetězení napájení: Pojistka: Hmotnost: Rozměry: Barvy: DMX kanály: Encore FR50z V, Hz 1 50W LED 3000 k 8 až 50 stupňů Jakákoliv bezpečná pozice 50 W Max. 20 těles při 120 V Max. 40 těles při 230 V 1 A 4,3 kg (se stínicím nástavcem) 3,8 kg (bez stínicího nástavce) Se stínicím nástavcem: (D) (Š) (V) 339,8 238,05 298,25 mm Bez stínicího nástavce: (D) (Š) (V) 232,8 238,05 298,25 mm Teplá bílá WW 4 režimy DMX: 1/2/3/4 Upozornění: Specifikace a designová vylepšení tohoto zařízení a návodu se mohou měnit bez předchozího písemného upozornění. A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 17

18 ROHS Velký příspěvek k zachování životního prostředí Vážený zákazníku, Evropská unie přijala směrnici o omezení / zákazu používání nebezpečných látek. Tato směrnice, známá pod zkratkou ROHS, je v elektronickém průmyslu často diskutovaným tématem. Kromě jiného omezuje použití šesti materiálů: Olovo (Pb), rtuť (Hg), šestimocný chrom (CR VI), kadmium (Cd), polybromované bifenyly jako samozhášecí přísady (PBB), polybromované difenylethery taktéž jako samozhášecí přísady (PBDE). Směrnice se vztahuje na téměř veškerá elektronická a elektrická zařízení, jejichž provozní režim souvisí s elektrickým nebo elektromagnetickým polem ve zkratce: veškerá elektronika, která nás obklopuje v domácnosti nebo v práci. Jakožto výrobci produktů značek AMERICAN AUDIO, AMERICAN DJ, ELATION Professional a ACCLAIM Lighting jsme povinni plnit požadavky ROHS směrnice. Proto jsme již dva roky před vstupem směrnice v platnost začali hledat alternativní materiály a výrobní postupy šetrné k životnímu prostředí. Všechny naše produkty tak odpovídaly standardům Evropské unie ještě předtím, než směrnice ROHS začala platit. Díky pravidelným kontrolám a materiálovým testům můžeme zajistit, že námi používané komponenty vždy odpovídají ROHS a že výrobní proces je do míry, do jaké technologie dovolí, šetrný k životnímu prostředí. Směrnice ROHS je důležitým krokem v oblasti ochrany našeho životního prostředí. Jako výrobci se proto cítíme povinni přispět naší částí. A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 18

19 OEEZ Směrnice o odpadních elektrických a elektronických zařízeních Každým rokem končí na smetištích po celém světě tuny elektronického odpadu, který škodí životnímu prostředí. V zájmu co nejlepší likvidace nebo obnovy elektronických součástek vydala Evropská unie směrnici OEEZ. Systém OEEZ (Směrnice o odpadních elektrických a elektronických zařízeních) lze srovnat se systémem Green Spot, který se používá již několik let. Výrobci musí přispět svým dílem k využití odpadu ve chvíli, kdy vypustí nový produkt. Peněžní zdroje získané touto cestou pak budou použity k vyvinutí společného systému hospodaření s odpadem. Tím lze zajistit profesionální a k životnímu prostředí šetrný program sběru a recyklace. Jako výrobce se účastníme německého systému EAR a přispíváme svým dílem. (Registrace v Německu: DE ) Znamená to, že produkty značky AMERICAN DJ a AMERICAN AUDIO můžete zdarma zanechat na sběrných bodech a tyto produkty budou použity v rámci recyklačního programu. O produkty značky ELATION Professional, které využívají pouze profesionálové, se postaráme přímo my. Posílejte prosím produkty Elation na konci životnosti přímo nám, abychom je mohli profesionálně zlikvidovat. Stejně jako ROHS, je i směrnice OEEZ důležitým příspěvkem k ochraně životního prostředí a jsme rádi, že můžeme pomoci ulehčit životnímu prostředí díky systému nakládání s odpady. Rádi zodpovíme vaše dotazy a uvítáme vaše návrhy na adrese: info@americandj.eu A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 19

20 POZNÁMKY ADJ Products, LLC 6122 S. Eastern Ave. Los Angeles, CA USA Tel: / Fax: Web: / info@americandj.com Sledujte nás na: facebook.com/americandj twitter.com/americandj youtube.com/americandj A.D.J. Supply Europe B.V. Junostraat EW Kerkrade Nizozemsko Tel: / Fax: Web: service@adjgroup.eu A.D.J. Supply Europe B.V. Encore FR50z Návod k obsluze Strana 20
