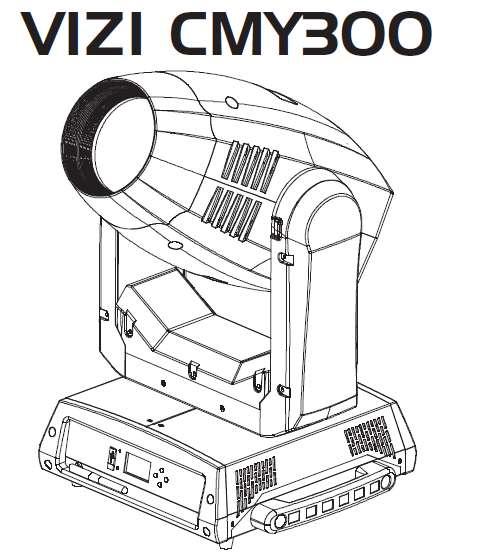

1 Uživatelská příručka A.D.J. Supply Europe B.V. Junostraat EW Kerkrade Nizozemsko

2 2018 ADJ Products, LLC všechna práva vyhrazena. Informace, specifikace, nákresy, obrázky a pokyny obsažené v tomto návodu se mohou bez předchozího upozornění měnit. Logo společnosti ADJ Products, LLC a identifikující názvy produktů a čísla zde obsažená jsou ochrannými známkami společnosti ADJ Products, LLC. Ochrana autorských práv zahrnuje veškeré formy a předměty spadající mezi materiály chráněné autorskými právy a také informace nyní garantované zákonem, soudně či dále v tomto dokumentu. Názvy produktů použité v tomto dokumentu mohou být ochrannými známkami nebo registrovanými ochrannými známkami jejich příslušných vlastníků a jsou tímto uznány. Veškeré značky a názvy produktů nepatřící společnosti ADJ Products, LLC jsou ochrannými známkami nebo registrovanými ochrannými známkami jejich příslušných vlastníků. Společnost ADJ Products, LLC a všechny její přidružené společnosti se tímto zříkají jakékoliv odpovědnosti za škody na majetku, vybavení, budovách a jakékoliv elektřinou způsobené škody, úrazy a poranění vzniklé jakýmkoli osobám, včetně přímé či nepřímé ekonomické ztráty související s používáním a spolehlivostí jakýchkoliv informací obsažených v tomto dokumentu a také se zříkají veškeré odpovědnosti za škody vzniklé v důsledku nesprávného, nebezpečného, nedostatečného a nedbalého sestavení, instalace, montáže, obsluhy a provozu tohoto produktu. VERZE DOKUMENTU Nejnovější revizi/aktualizaci této příručky najdete na webové stránce Datum Verze dokumentu Software Verze Režimy DMX kanálů Poznámky 06/12/ /26/38 Úvodní vydání 25/01/ ŽÁDNÁ ZMĚNA Upravena nabídka Offset Přidány chybové kódy Oznámení o úspoře energie v Evropě Úspory energie (EP 2009/125/ES) Úspory elektrické energie jsou klíčovým prvkem v ochraně životního prostředí. Vypněte prosím všechny elektrospotřebiče, které právě nepoužíváte. Chcete-li se vyhnout spotřebě elektrické energie v nečinném stavu, odpojte od napájení všechny elektrospotřebiče, které právě nepoužíváte. Děkujeme. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 2

3 Obsah ÚVOD... 4 CHARAKTERISTIKA... 4 INSTALACE... 4 BEZPEČNOSTNÍ OPATŘENÍ... 5 MONTÁŽ... 7 DMX NASTAVENÍ... 9 DMX ADRESOVÁNÍ OVLÁDACÍ PANEL A KONEKTORY KANÁLOVÝ REŽIM (Základní nastavení) KANÁLOVÝ REŽIM (Standardní nastavení) KANÁLOVÝ REŽIM (Rozšířené nastavení) SYSTÉMOVÁ NABÍDKA POKYNY K OBSLUZE NASTAVENÍ WDMX (WIFLY) NABÍDKA OFFSET CHYBOVÉ KÓDY GOBO SPECIFIKACE GOBA VÝMĚNA GOBA (1. KOTOUČ) GRAF KŘIVKY STMÍVAČE ROZMĚROVÉ NÁČRTY ŘETĚZENÍ NAPÁJENÍ VÍCE ZAŘÍZENÍ VÝMĚNA POJISTKY ŘEŠENÍ PROBLÉMŮ ČIŠTĚNÍ SPECIFIKACE ROHS Velký příspěvek k zachování životního prostředí OEEZ Směrnice o odpadních elektrických a elektronických zařízeních POZNÁMKY A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 3

4 INOZIONE ÚVOD Rozbalení: Děkujeme, že jste si zakoupili Vizi CMY300 od společnosti ADJ Products, LLC. Každý Vizi CMY300 byl důkladně otestován a odeslán v bezvadném funkčním stavu. Pečlivě zkontrolujte, zda během přepravy nedošlo k poškození obalového kartonu. Zdá-li se vám karton poškozený, pečlivě zkontrolujte, nedošlo-li k poškození obsahu balení, a ujistěte se, že veškeré příslušenství nutné k provozu zařízení dorazilo neporušené. V případě, že došlo k poškození obsahu nebo chybí některé části, kontaktujte prosím bezplatnou zákaznickou linku a vyžádejte si další pokyny. Nevracejte prosím toto zařízení zpět prodejci bez předchozího kontaktování zákaznické podpory. Úvod: Vizi CMY300 od ADJ je DMX kompatibilní, vysoce výkonné CMY LED těleso s pohyblivou hlavou. Chcete-li dosáhnout co nejlepšího výkonu tohoto produktu, přečtěte si prosím pečlivě tento návod k obsluze a seznamte se se základními pravidly obsluhy tohoto zařízení. Tyto instrukce obsahují důležité bezpečnostní informace týkající se používání a údržby zařízení. Uchovávejte prosím tento návod v blízkosti zařízení pro případ, že jej budete v budoucnu potřebovat. Zákaznická podpora: Narazíte-li na jakýkoliv problém, neváhejte kontaktovat svůj oblíbený obchod se značkou American Audio. Nabízíme také možnost kontaktovat nás přímo: Můžete nás kontaktovat přímo na stránkách nebo prostřednictvím u na adrese: support@adj.eu Upozornění! Nevystavujte toto zařízení dešti nebo vlhku, snížíte tím a předcházíte tak nebezpečí úrazu elektrickým proudem nebo požáru. Pozor! Uvnitř zařízení nejsou žádné uživatelem opravitelné části. Nepokoušejte se přístroj sami opravovat, připravili byste se tím o výrobní záruku. Ve velice nepravděpodobném případě, že bude vaše zařízení vyžadovat servis, neváhejte kontaktovat společnost ADJ Products, LLC. Bude-li to možné, recyklujte PROSÍM obalový kartón. CHARAKTERISTIKA Elektronické stmívání % Protokol DMX-512 3pinový a 5pinový DMX konektor Vstup a výstup PowerCON Barvy: 9 + otevřená (včetně CTO 3200 K a UV) Kotouč gob 1: 7 rotujících/vyměnitelných + otevřené Kotouč gob 2: 9 pevných + otevřené Prizma 1: Rotující 3fasetové kotoučové Prizma 2: Rotující 6fasetové lineární Lineární frost efekt Motorkem hnané ostření Motorkem hnaný zoom Tři režimy DMX: 24kanálový režim, 26kanálový režim a 38kanálový režim. Řetězení napájení více zařízení (viz stranu 41) INSTALACE Zařízení by mělo být uchyceno pomocí montážních svorek (nejsou součástí dodávky), kterými by mělo být připevněno k nosnému držáku (ten je součástí zařízení). Vždy se ujistěte, že je zařízení pevně přimontováno, abyste zabránili vibracím a klouzání během provozu. Vždy se také ujistěte, že je struktura, na kterou zařízení upevňujete bezpečná a stabilní a je schopná udržet desetinásobek hmotnosti zařízení. Kromě toho při instalaci vždy používejte bezpečnostní kabel, který je schopen unést až dvanáctinásobek hmotnosti zařízení. Vybavení musí byt instalováno profesionálem a je nutno jej instalovat do míst, kde bude mimo dosah lidí. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 4

5 BEZPEČNOSTNÍ OPATŘENÍ Vyhněte se používání zařízení v dešti nebo vlhkém prostředí, snížíte nebezpečí vzniku požáru nebo úrazu elektrickým proudem. Nevlévejte do zařízení vodu ani jiné tekutiny. Nepokoušejte se zařízení provozovat, má-li poškozený napájecí kabel. Nepokoušejte se z elektrického kabelu odstranit nebo ulomit zemnící kolík. Tento kolík má za úkol snižovat nebezpečí úrazu elektrickým proudem a nebezpečí vzniku požáru v případě vnitřního zkratu. Před jakýmkoliv zapojováním zařízení odpojte od hlavního zdroje napětí. Za žádných okolností nesnímejte kryt. Uvnitř nejsou žádné uživatelem opravitelné části. Nikdy zařízení nepoužívejte, je-li odstraněn kryt. Nikdy toto zařízení nepřipojujte k dimmer packu Ujistěte se, že je zařízení namontováno v místě, které umožňuje řádnou ventilaci. Mezi tímto zařízením a zdí ponechejte alespoň 15 cm volného prostoru. Nepokoušejte se zařízení provozovat, došlo-li k jeho poškození. Toto zařízení je konstruováno pouze pro vnitřní použití, jeho použití ve vnějších prostorách ruší všechny záruky. Při delším nepoužívání odpojte zařízení od zdroje napětí. Vždy zařízení namontujte bezpečně a tak, aby bylo stabilní. Napájecí kabely by měly být vždy vedeny tak, aby se po nich nešlapalo a nedocházelo k jejich poškození věcmi o ně opřenými nebo na ně položenými. Zvláštní pozornost by měla být věnována místu, kde ústí z přístroje. Čištění Zařízení čistěte pouze dle doporučení výrobcem. Detaily o čištění na straně 41. Teplo Neumisťujte přístroj blízko zdrojů tepla, jako jsou radiátory, ohřívače vzduchu, konvektory, nebo jiných zařízení (včetně zesilovačů), které produkují teplo. Zařízení by mělo být opraveno kvalifikovaným personálem v následujících případech: A. Šňůra nebo zdířka zdroje napětí byla poškozena. B. Na zařízení spadl předmět nebo došlo k rozlití tekutiny do zařízení. C. Zařízení bylo vystaveno dešti nebo vodě. D. Zařízení nepracuje normálně nebo vykazuje opakované změny ve výkonu. E. Zařízení spadlo a/nebo bylo vystaveno hrubému zacházení. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 5

6 BEZPEČNOSTNÍ OPATŘENÍ (pokračování) RIZIKOVÁ SKUPINA 3 RIZIKO VYSTAVENÍ ULTRAFIALOVÉMU (UV) ZÁŘENÍ! ZAŘÍZENÍ EMITUJE ULTRAFIALOVÉ (UV) SVĚTLO VYSOKÉ INTENZITY O VLNOVÉ DÉLCE 399 nm až 435 nm. POUŽÍVEJTE ŘÁDNOU OCHRANU OČÍ A KŮŽE. VYHNĚTE SE DELŠÍM PERIODÁM VYSTAVENÍ. VYHNĚTE SE NOŠENÍ OBLEČENÍ BÍLÉ BARVY A/NEBO POUŽÍVÁNÍ (UV) BAREV NA KŮŽI. VYHNĚTE SE PŘÍMÉMU VYSTAVENÍ OČÍ A/NEBO POKOŽKY NA VZDÁLENOSTI KRATŠÍ NEŽ 3,3 m. ZAŘÍZENÍ NEPROVOZUJTE, MÁ-LI POŠKOZENOU NEBO CHYBĚJÍCÍ VNĚJŠÍ KRYCÍ OCHRANOU ČOČKU. NEDÍVEJTE SE PŘÍMO DO (UV) SVĚTLA A NEDÍVEJTE SE PŘÍMO NA (UV) SVĚTLO POMOCÍ OPTICKÝCH NÁSTROJŮ, KTERÉ MOHOU ZESILOVAT SVĚTELNÝ/VYZAŘOVANÝ VÝSTUP. JEDINCI TRPÍCÍ PORUCHAMI ZRAKU, PORUCHAMI ZPŮSOBENÝMI VYSTAVENÍ SLUNEČNÍMU SVĚTLU NEBO JEDINCI UŽÍVAJÍCÍ MEDIKACI CITLIVOU NA SVĚTLO MOHOU PŘI VYSTAVENÍ ULTRAFIALOVÉMU (UV) SVĚTLU EMITOVANÉMU Z TOHOTO ZAŘÍZENÍ POCIŤOVAT NEVOLNOST. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 6

7 MONTÁŽ Při instalaci jednotky musí být zavěšení nebo montážní prostor schopen unést desetinásobek hmotnosti bez jakékoliv deformace. Při instalaci musí být jednotka vždy zajištěna použitím sekundárního bezpečnostního příslušenství, jakým jsou například vhodné bezpečnostní kabely. Během montáže, odstraňování a údržby tělesa nikdy nestůjte přímo pod ním. Stropní montáž vyžaduje rozsáhlou zkušenost. Kromě jiného je třeba vypočítat pracovní meze zatížení, znát použitý instalační materiál a zajistit pravidelné bezpečnostní inspekce veškerého instalačního materiálu i zařízení. Nemáte-li tuto kvalifikaci, nepokoušejte se zařízení sami nainstalovat. Instalace by měla být jednou za rok zkontrolována kvalifikovanou osobou. Vizi CMY300 lze provozovat ve třech montážních polohách visící obráceně ze stropu, namontovaný bokem na nosníku nebo postavený na plochém rovném povrchu. Ujistěte se, že se ve vzdálenosti do 12 m od tohoto zařízení nenachází žádný hořlavý materiál (dekorace, apod.). Vždy použijte a instalujte dodaný bezpečnostní kabel coby bezpečností opatření k předejití náhodné škody a/nebo úrazu v případě, že selže svorka (viz další strana). K sekundárnímu upevnění nikdy nepoužívejte držadlo. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 7

8 MONTÁŽ (pokračování) UPOZORNĚNÍ: Vhodná teplota prostředí pro toto osvětlovací těleso je v rozsahu -25 C až 45 C. Neumisťujte toto osvětlovací těleso v prostředí, s teplotami nižšími nebo vyššími, než je uvedeno výše. Tím umožníte, aby jednotka fungovala nejlepším možným způsobem, a pomůžete prodloužit její životnost. 1. Přišroubujte každou svorku k Omega držáku pomocí šroubu a pojistné matice skrz otvor v držáku. 2. Upněte Omega držáky na spodní stranu základny vložením rychlouzamykacích upínadel do otvorů v základně a úplným dotáhnutím ve směru hodinových ručiček. 3. Zavěste zařízení na podpěru pomocí svorek a dotáhněte šrouby. Upevněte bezpečnostní kabel skrz spodní stranu základny a přes podpěru. 1. Svorka 2. Omega držáky 3. Rychlouzamykací upínadlo Přišroubujte každou svorku jedním šroubem M12 a matkou k omega držákům. Vložte rychlouzamykací upínadlo omega držáku do příslušného otvoru na spodní straně přístroje Vizi CMY300. Zcela utáhněte rychlouzamykací upínadlo otočením ve směru hodinových ručiček. Namontujte druhý omega držák. Protáhněte bezpečnostní kabel skrze otvory v základně a přes závěsný systém nebo bezpečný upevňovací bod. Vložte konec do karabiny a bezpečně utáhněte šroub. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 8

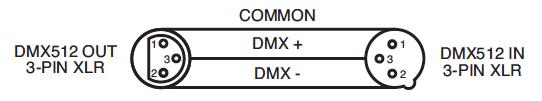

9 DMX NASTAVENÍ Zdroj napětí: Vizi CMY300 společnosti ADJ obsahuje automatický napěťový přepínač, který automaticky rozezná napětí ve chvíli připojení ke zdroji energie. Díky tomuto přepínači se nemusíte starat o správné napětí ve stěnové zásuvce, toto zařízení lze zapojit kdekoliv. DMX-512: DMX je zkratka pro digitální multiplex. Jedná se o univerzální protokol používaný coby forma komunikace mezi ovladači a inteligentními zařízeními. DMX ovladač vysílá DMX datové instrukce z ovladače do zařízení. DMX data jsou vysílána jako sériová data, která cestují z přístroje do přístroje skrz XLR koncovky DATA IN a DATA OUT, jež se nacházejí na všech DMX zařízeních (většina ovladačů má pouze koncovku DATA OUT). DMX spojování: DMX je jazyk, který umožňuje spojovat veškeré výrobky a modely různých výrobců a ovládat je jediným ovladačem. To lze provést pouze se zařízeními a ovladačem, které jsou DMX kompatibilní. K zajištění řádného přenosu DMX dat při používání několika DMX zařízení doporučujeme použít co nejkratší možnou kabelovou trasu. Pořadí, ve kterém jsou zařízení v DMX linii spojeny, neovlivňuje DMX adresování. Například; zařízení, které má přidělenu DMX adresu 1, může být umístěno kdekoliv v DMX linii, na začátku, na konci nebo kdekoliv uprostřed. Jakmile má zařízení přidělenu DMX adresu 1, DMX ovladač ví, že má posílat DATA přidělená k adrese 1 tomuto zařízení, ať už je umístěno kdekoliv v DMX řetězci. Požadavky na datový kabel (DMX kabel) (pro DMX provoz): Vizi CMY300 lze ovládat pomocí protokolu DMX-512. Má 3 režimy DMX kanálů. Vaše zařízení a DMX ovladač vyžadují pro datový vstup a výstup použití standardního 3pinového konektoru (Obrázek 1). Doporučujeme použití kabelů Accu Cable DMX. Vyrábíte-li vlastní kabely, použijte standardní stíněný kabel Ω (tento kabel lze zakoupit téměř v každém profesionálním obchodě s osvětlovacími potřebami). Vaše kabely by měly být zakončeny samcem konektoru XLR na jedné straně a samicí konektoru XLR na straně druhé. Pamatujte také na to, že DMX kabel musí být řetězen a nelze jej dělit. Obrázek 1 Upozornění: Při výrobě vlastních kabelů se řiďte dle obrázků 2 a 3. U XLR konektoru nepoužívejte zemnící kolík. Nepřipojujte stínící vodič kabelu k zemnícímu kolíku a nedovolte kontakt stínícího vodiče s vnějším pouzdrem XLR. Uzemnění stínění může způsobit zkrat a nestabilní chování. Obrázek 2 Obrázek 3 Konfigurace pinů XLR Pin1 = Zem Pin2 = Data Compliment (-) Pin3 = Data True (+) A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 9

10 DMX NASTAVENÍ (pokračování) Zvláštní poznámky: Zakončení řetězce. Používáte-li delší kabelové trasy, je možné, že na posledním zařízení bude z důvodu předejití nestabilního chování soustavy nutné použít terminátor. Terminátor je rezistor Ω, 1/4 W, který se zapojí mezi piny 2 a 3 zástrčky XLR (DATA + a DATA -). Ten se zasune do zásuvky XLR na posledním zařízení v řetězci, čímž se řetězec ukončí. Použitím terminátoru (ADJ součástka číslo Z-DMX/T) snížíte možnost nestabilního chování soustavy. Zakončení snižuje signálové chyby a pomáhá předcházet problémům s přenosem signálu a interferencím. Doporučujeme také připojit DMX koncovku (odpor 120 Ω, 1/4 W) mezi PIN 2 (DMX -) a PIN 3 (DMX +) posledního zařízení. Obrázek 4 5pinové XLR DMX konektory. Někteří výrobci používají namísto 3pinových kabelů pro DATA přenos 5pinové DMX kabely. 5pinové DMX zařízení může být použito v 3pinové DMX linii. Při zapojení standardního 5pinového datového kabelu do 3pinové linie je třeba použít kabelový adaptér. Tyto adaptéry jsou dostupné ve většině obchodů s elektronikou. Tabulka níže ukazuje správnou konverzi kabelů. Konverze 3pinový XLR na 5pinový XLR Vodič 3pinový konektor XLR zásuvka (výstup) 5pinový konektor XLR zástrčka (vstup) Zem/stínění Pin 1 Pin 1 Data Compliment (signál -) Pin 2 Pin 2 Data True (signál +) Pin 3 Pin 3 Nepoužito Nepoužívat Nepoužito Nepoužívat A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 10

11 DMX ADRESOVÁNÍ DMX ADRESOVÁNÍ Aby správná zařízení reagovala na správný řídicí signál přicházející z ovladače, měla být při použití DMX ovladače všem zařízením přidělena počáteční DMX adresa. Tato digitální počáteční adresa je v podstatě číslo kanálu, od kterého začne zařízení poslouchat digitální řídicí informace vyslané DMX ovladačem. Přidělení této počáteční DMX adresy dosáhnete nastavením správné DMX adresy na digitálním displeji, který se nachází na zařízení. Můžete buď nastavit stejnou počáteční adresu všem zařízením či skupině zařízení, nebo nastavit různé adresy každému jednotlivému zařízení. Nastavení všech zařízení na stejnou DMX adresu způsobí, že všechna zařízení budou ovládána stejně, jinými slovy, změna nastavení jednoho kanálu ovlivní všechna zařízení zároveň. Nastavíte-li každému zařízení jinou DMX adresu, každá jednotka začne poslouchat číslo kanálu, které jste nastavili, v závislosti na množství DMX kanálů každého zařízení. To znamená, že změna nastaveni jednoho kanálu ovlivní pouze vybrané zařízení. V případě zařízení Vizi CMY300 v 24kanálovém režimu byste měli nastavit počáteční DMX adresu první jednotky na 1, druhé jednotky na 25 (24 + 1), třetí jednotky na 49 ( ) atd. (Podrobnosti najdete v tabulce níže.) Kanálový režim Zařízení 1 Zařízení 2 Zařízení 3 Zařízení 4 Adresa Adresa Adresa Adresa 24 kanálů kanálů kanálů A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 11

12 OVLÁDACÍ PANEL A KONEKTORY Pohled zepředu Pohled zezadu 1. Anténa WiFly 2. Servisní port: USB konektor určený pro upgrade firmwaru zařízení. 3. LED: NAPÁJENÍ Svítí Zapnuto DMX Svítí Přítomen DMX vstup 4. Displej: zobrazuje různé nabídky a vybrané funkce. 5. Tlačítko: MENU Slouží ke vstupu do a opuštění nabídky. NAHORU Slouží k posuvu nahoru v nabídce. DOLŮ Slouží k posuvu dolů v nabídce. ENTER Slouží k provedení požadované funkce. 6. Vstup/výstup DMX: Slouží k propojení jednotek 3pinovým/5pinovým XLR kabelem při provozu v režimu DMX Pojistka (T 10 A): Chrání jednotku od poškození nadproudem. 8. Napájecí kabel: Slouží k připojení napájení ze sítě nebo dalšího zařízení A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 12

13 24KANÁLOVÝ REŽIM (Základní nastavení) 1 Kanál Hodnota Funkce 1 VODOROVNÝ POHYB PAN SVISLÝ POHYB TILT BAREVNÝ KOTOUČ OTEVŘENO ČERVENÁ SVĚTLE ZELENÁ RŮŽOVÁ ORANŽOVÁ KOREKČNÍ FILTR MODRÝ (CTB) KOREKČNÍ FILTR ORANŽOVÝ (CTO) UV ZELENÁ SVĚTLE MODRÁ INDEXOVÁNÍ BAREV ROLOVÁNÍ VE SMĚRU HOD. RUČIČEK RYCHLE POMALU STOP ROLOVÁNÍ PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE AZUROVÁ % FUCHSIOVÁ % ŽLUTÁ % ROTUJÍCÍ GOBA (KOTOUČ GOBO 1) OTEVŘENO ROTUJÍCÍ GOBO 1 ROTUJÍCÍ GOBO 2 ROTUJÍCÍ GOBO 3 ROTUJÍCÍ GOBO 4 ROTUJÍCÍ GOBO 5 ROTUJÍCÍ GOBO 6 ROTUJÍCÍ GOBO 7 ROTUJÍCÍ GOBO 1 CHVĚNÍ ROTUJÍCÍ GOBO 2 CHVĚNÍ ROTUJÍCÍ GOBO 3 CHVĚNÍ ROTUJÍCÍ GOBO 4 CHVĚNÍ ROTUJÍCÍ GOBO 5 CHVĚNÍ ROTUJÍCÍ GOBO 6 CHVĚNÍ ROTUJÍCÍ GOBO 7 CHVĚNÍ ROLOVÁNÍ VE SMĚRU HOD. RUČIČEK RYCHLE POMALU STOP ROLOVÁNÍ PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE POSTUPNÉ OTÁČENÍ ROTUJÍCÍHO GOBA A ROTACE GOBA POSTUPNÉ OTÁČENÍ GOBO ROTACE VE SMĚRU HOD. RUČIČEK RYCHLE POMALU STOP ROTACE PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 13

14 24KANÁLOVÝ REŽIM (Základní nastavení ) (pokračování) 1 Kanál Hodnota Funkce 9 PEVNÁ GOBA (KOTOUČ GOBO 2) OTEVŘENO GOBO 1 GOBO 2 GOBO 3 GOBO 4 GOBO 5 GOBO 6 GOBO 7 GOBO 8 GOBO 9 GOBO 1 TŘESENÍ POMALU RYCHLE GOBO 2 TŘESENÍ POMALU RYCHLE GOBO 3 TŘESENÍ POMALU RYCHLE GOBO 4 TŘESENÍ POMALU RYCHLE GOBO 5 TŘESENÍ POMALU RYCHLE GOBO 6 TŘESENÍ POMALU RYCHLE GOBO 7 TŘESENÍ POMALU RYCHLE GOBO 8 TŘESENÍ POMALU RYCHLE GOBO 9 TŘESENÍ POMALU RYCHLE ROTACE KOTOUČE VE SMĚRU HOD. RUČ. RYCHLE POMALU STOP ROTACE KOTOUČE PROTI SMĚRU HOD. RUČ. POMALU RYCHLE PRIZMA 1 (LINEÁRNÍ) BEZ EFEKTU ZAP. MAKRO 1 32 ROTACE PRIZMA 1 POSTUPNÉ OTÁČENÍ PRIZMA ROTACE VE SMĚRU HOD. RUČIČEK RYCHLE POMALU BEZ ROTACE ROTACE PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE PRIZMA 2 (3FASETOVÉ) BEZ EFEKTU ZAP. ROTACE PRIZMA 2 POSTUPNÉ OTÁČENÍ PRIZMA ROTACE VE SMĚRU HOD. RUČIČEK RYCHLE POMALU BEZ ROTACE ROTACE PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE OSTŘENÍ PLYNULÁ ÚPRAVA BLÍZKO DALEKO ZOOM ÚPRAVA ZOOMU MALÝ VELKÝ ZÁVĚRKA A STROBOSKOP ZAVŘENÁ ZÁVĚRKA OTEVŘENÁ ZÁVĚRKA EFEKT STROBOSKOPU POMALU RYCHLE OTEVŘENÁ ZÁVĚRKA EFEKT PULZOVÁNÍ OTEVŘENÁ ZÁVĚRKA NÁHODNÝ EFEKT STROBOSKOPU POMALU RYCHLE OTEVŘENÁ ZÁVĚRKA HLAVNÍ STMÍVAČ % A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 14

15 24KANÁLOVÝ REŽIM (Základní nastavení ) (pokračování) 1 Kanál Hodnota Funkce 18 CLONA MAX. PRŮMĚR MIN. PRŮMĚR ZAVÍRACÍ PULZ RYCHLE POMALU OTVÍRACÍ PULZ POMALU RYCHLE 19 FROST % 20 RYCHLOST BAREV CMY A RYCHLOST BAREVNÉHO MAKRA RYCHLE POMALU 21 RYCHLOST POHYBU PAN/TILT RYCHLE POMALU BAREVNÉ MAKRO VYP. MAKRO 1 MAKRO 2 MAKRO 3 MAKRO 4 MAKRO 5 MAKRO 6 MAKRO 7 MAKRO 8 MAKRO 9 MAKRO 10 MAKRO 11 MAKRO 12 MAKRO 13 MAKRO 14 MAKRO 15 MAKRO 16 MAKRO 17 MAKRO 18 MAKRO 19 MAKRO 20 MAKRO 21 MAKRO 22 MAKRO 23 MAKRO 24 MAKRO 25 MAKRO 26 MAKRO 27 MAKRO 28 MAKRO 29 MAKRO 30 NÁHODNÉ BARVY CMY REŽIMY STMÍVAČE STANDARDNÍ JEVIŠTNÍ TV ARCHITEKTONICKÁ DIVADELNÍ VÝCHOZÍ PRO NASTAVENÍ JEDNOTKY A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 15

16 24KANÁLOVÝ REŽIM (Základní nastavení) (pokračování) 1 Kanál Hodnota Funkce 24 ZVLÁŠTNÍ FUNKCE NIC ZAPNOUT BLACKOUT S POHYBEM PAN/TILT VYPNOUT BLACKOUT S POHYBEM PAN/TILT ZAPNOUT BLACKOUT S POHYBEM KOTOUČE BAREV VYPNOUT BLACKOUT S POHYBEM KOTOUČE BAREV ZAPNOUT BLACKOUT S POHYBEM KOTOUČE GOBO VYPNOUT BLACKOUT S POHYBEM KOTOUČE GOBO KOMPENZACE OSTŘENÍ VYPNUTA KOMPENZACE OSTŘENÍ BLÍZKO KOMPENZACE OSTŘENÍ STŘEDNĚ KOMPENZACE OSTŘENÍ DALEKO NIC RESETOVAT VŠE RESETOVAT EFEKT RESETOVAT MOTORY PAN/TILT NIC A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 16

17 26KANÁLOVÝ REŽIM (Standardní nastavení) 1 Kanál Hodnota Funkce 1 VODOROVNÝ POHYB PAN JEMNÝ POHYB PAN (16bitový) 3 SVISLÝ POHYB TILT JEMNÝ POHYB TILT (16bitový) BAREVNÝ KOTOUČ OTEVŘENO ČERVENÁ SVĚTLE ZELENÁ RŮŽOVÁ ORANŽOVÁ KOREKČNÍ FILTR MODRÝ (CTB) KOREKČNÍ FILTR ORANŽOVÝ (CTO) UV ZELENÁ SVĚTLE MODRÁ INDEXOVÁNÍ BAREV ROLOVÁNÍ VE SMĚRU HOD. RUČIČEK RYCHLE POMALU STOP ROLOVÁNÍ PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE AZUROVÁ % FUCHSIOVÁ % ŽLUTÁ % ROTUJÍCÍ GOBA (KOTOUČ GOBO 1) OTEVŘENO ROTUJÍCÍ GOBO 1 ROTUJÍCÍ GOBO 2 ROTUJÍCÍ GOBO 3 ROTUJÍCÍ GOBO 4 ROTUJÍCÍ GOBO 5 ROTUJÍCÍ GOBO 6 ROTUJÍCÍ GOBO 7 ROTUJÍCÍ GOBO 1 CHVĚNÍ ROTUJÍCÍ GOBO 2 CHVĚNÍ ROTUJÍCÍ GOBO 3 CHVĚNÍ ROTUJÍCÍ GOBO 4 CHVĚNÍ ROTUJÍCÍ GOBO 5 CHVĚNÍ ROTUJÍCÍ GOBO 6 CHVĚNÍ ROTUJÍCÍ GOBO 7 CHVĚNÍ ROLOVÁNÍ VE SMĚRU HOD. RUČIČEK RYCHLE POMALU STOP ROLOVÁNÍ PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE POSTUPNÉ OTÁČENÍ ROTUJÍCÍHO GOBA A ROTACE GOBA POSTUPNÉ OTÁČENÍ GOBO ROTACE VE SMĚRU HOD. RUČIČEK RYCHLE POMALU STOP ROTACE PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 17

18 26KANÁLOVÝ REŽIM (Standardní nastavení) (pokračování) 1 Kanál Hodnota Funkce 11 PEVNÁ GOBA (KOTOUČ GOBO 2) OTEVŘENO GOBO 1 GOBO 2 GOBO 3 GOBO 4 GOBO 5 GOBO 6 GOBO 7 GOBO 8 GOBO 9 GOBO 1 TŘESENÍ POMALU RYCHLE GOBO 2 TŘESENÍ POMALU RYCHLE GOBO 3 TŘESENÍ POMALU RYCHLE GOBO 4 TŘESENÍ POMALU RYCHLE GOBO 5 TŘESENÍ POMALU RYCHLE GOBO 6 TŘESENÍ POMALU RYCHLE GOBO 7 TŘESENÍ POMALU RYCHLE GOBO 8 TŘESENÍ POMALU RYCHLE GOBO 9 TŘESENÍ POMALU RYCHLE ROTACE KOTOUČE VE SMĚRU HOD. RUČ. RYCHLE POMALU STOP ROTACE KOTOUČE PROTI SMĚRU HOD. RUČ. POMALU RYCHLE PRIZMA 1 (LINEÁRNÍ) BEZ EFEKTU ZAP. MAKRO 1 32 ROTACE PRIZMA 1 POSTUPNÉ OTÁČENÍ PRIZMA ROTACE VE SMĚRU HOD. RUČIČEK RYCHLE POMALU BEZ ROTACE ROTACE PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE PRIZMA 2 (3FASETOVÉ) BEZ EFEKTU ZAP. ROTACE PRIZMA 2 POSTUPNÉ OTÁČENÍ PRIZMA ROTACE VE SMĚRU HOD. RUČIČEK RYCHLE POMALU BEZ ROTACE ROTACE PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE OSTŘENÍ PLYNULÁ ÚPRAVA BLÍZKO DALEKO ZOOM ÚPRAVA ZOOMU MALÝ VELKÝ ZÁVĚRKA A STROBOSKOP ZAVŘENÁ ZÁVĚRKA OTEVŘENÁ ZÁVĚRKA EFEKT STROBOSKOPU POMALU RYCHLE OTEVŘENÁ ZÁVĚRKA EFEKT PULZOVÁNÍ OTEVŘENÁ ZÁVĚRKA NÁHODNÝ EFEKT STROBOSKOPU POMALU RYCHLE OTEVŘENÁ ZÁVĚRKA HLAVNÍ STMÍVAČ % A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 18

19 26KANÁLOVÝ REŽIM (Standardní nastavení) (pokračování) 1 Kanál Hodnota Funkce 20 CLONA MAX. PRŮMĚR MIN. PRŮMĚR ZAVÍRACÍ PULZ RYCHLE POMALU OTVÍRACÍ PULZ POMALU RYCHLE 21 FROST % 22 RYCHLOST BAREV CMY A RYCHLOST BAREVNÉHO MAKRA RYCHLE POMALU 23 RYCHLOST POHYBU PAN/TILT RYCHLE POMALU BAREVNÉ MAKRO VYP. MAKRO 1 MAKRO 2 MAKRO 3 MAKRO 4 MAKRO 5 MAKRO 6 MAKRO 7 MAKRO 8 MAKRO 9 MAKRO 10 MAKRO 11 MAKRO 12 MAKRO 13 MAKRO 14 MAKRO 15 MAKRO 16 MAKRO 17 MAKRO 18 MAKRO 19 MAKRO 20 MAKRO 21 MAKRO 22 MAKRO 23 MAKRO 24 MAKRO 25 MAKRO 26 MAKRO 27 MAKRO 28 MAKRO 29 MAKRO 30 NÁHODNÉ BARVY CMY REŽIMY STMÍVAČE STANDARDNÍ JEVIŠTNÍ TV ARCHITEKTONICKÁ DIVADELNÍ VÝCHOZÍ PRO NASTAVENÍ JEDNOTKY A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 19

20 26KANÁLOVÝ REŽIM (Standardní nastavení) (pokračování) 1 Kanál Hodnota Funkce 26 ZVLÁŠTNÍ FUNKCE NIC ZAPNOUT BLACKOUT S POHYBEM PAN/TILT VYPNOUT BLACKOUT S POHYBEM PAN/TILT ZAPNOUT BLACKOUT S POHYBEM KOTOUČE BAREV VYPNOUT BLACKOUT S POHYBEM KOTOUČE BAREV ZAPNOUT BLACKOUT S POHYBEM KOTOUČE GOBO VYPNOUT BLACKOUT S POHYBEM KOTOUČE GOBO KOMPENZACE OSTŘENÍ VYPNUTA KOMPENZACE OSTŘENÍ BLÍZKO KOMPENZACE OSTŘENÍ STŘEDNĚ KOMPENZACE OSTŘENÍ DALEKO NIC RESETOVAT VŠE RESETOVAT EFEKT RESETOVAT MOTORY PAN/TILT NIC A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 20

21 38KANÁLOVÝ REŽIM (Rozšířené nastavení) 1 Kanál Hodnota Funkce 1 VODOROVNÝ POHYB PAN JEMNÝ POHYB PAN (16bitový) 3 SVISLÝ POHYB TILT JEMNÝ POHYB TILT (16bitový) BAREVNÝ KOTOUČ OTEVŘENO ČERVENÁ SVĚTLE ZELENÁ RŮŽOVÁ ORANŽOVÁ KOREKČNÍ FILTR MODRÝ (CTB) KOREKČNÍ FILTR ORANŽOVÝ (CTO) UV ZELENÁ SVĚTLE MODRÁ INDEXOVÁNÍ BAREV ROLOVÁNÍ VE SMĚRU HOD. RUČIČEK RYCHLE POMALU STOP ROLOVÁNÍ PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE KOTOUČ BAREV JEMNĚ ZMĚNA KOTOUČE BARVY NA LIBOVOLNOU POZICI AZUROVÁ % JEMNÁ AZUROVÁ % FUCHSIOVÁ % JEMNÁ FUCHSIOVÁ % ŽLUTÁ % JEMNÁ ŽLUTÁ % ROTUJÍCÍ GOBA (KOTOUČ GOBO 1) OTEVŘENO ROTUJÍCÍ GOBO 1 ROTUJÍCÍ GOBO 2 ROTUJÍCÍ GOBO 3 ROTUJÍCÍ GOBO 4 ROTUJÍCÍ GOBO 5 ROTUJÍCÍ GOBO 6 ROTUJÍCÍ GOBO 7 ROTUJÍCÍ GOBO 1 CHVĚNÍ ROTUJÍCÍ GOBO 2 CHVĚNÍ ROTUJÍCÍ GOBO 3 CHVĚNÍ ROTUJÍCÍ GOBO 4 CHVĚNÍ ROTUJÍCÍ GOBO 5 CHVĚNÍ ROTUJÍCÍ GOBO 6 CHVĚNÍ ROTUJÍCÍ GOBO 7 CHVĚNÍ ROLOVÁNÍ VE SMĚRU HOD. RUČIČEK RYCHLE POMALU STOP ROLOVÁNÍ PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 21

22 38KANÁLOVÝ REŽIM (Rozšířené nastavení) (pokračování) 1 Kanál Hodnota Funkce 14 POSTUPNÉ OTÁČENÍ ROTUJÍCÍHO GOBA A ROTACE GOBA POSTUPNÉ OTÁČENÍ GOBO ROTACE VE SMĚRU HOD. RUČIČEK RYCHLE POMALU STOP ROTACE PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE 15 JEMNÉ INDEXOVÁNÍ ROTUJÍCÍHO GOBA 16 PEVNÁ GOBA (KOTOUČ GOBO 2) OTEVŘENO GOBO 1 GOBO 2 GOBO 3 GOBO 4 GOBO 5 GOBO 6 GOBO 7 GOBO 8 GOBO 9 GOBO 1 TŘESENÍ POMALU RYCHLE GOBO 2 TŘESENÍ POMALU RYCHLE GOBO 3 TŘESENÍ POMALU RYCHLE GOBO 4 TŘESENÍ POMALU RYCHLE GOBO 5 TŘESENÍ POMALU RYCHLE GOBO 6 TŘESENÍ POMALU RYCHLE GOBO 7 TŘESENÍ POMALU RYCHLE GOBO 8 TŘESENÍ POMALU RYCHLE GOBO 9 TŘESENÍ POMALU RYCHLE ROTACE KOTOUČE VE SMĚRU HOD. RUČ. RYCHLE POMALU STOP ROTACE KOTOUČE PROTI SMĚRU HOD. RUČ. POMALU RYCHLE 17 JEMNÉ INDEXOVÁNÍ PEVNÉHO GOBA PRIZMA 1 (LINEÁRNÍ) BEZ EFEKTU ZAP. MAKRO 1 32 ROTACE PRIZMA 1 POSTUPNÉ OTÁČENÍ PRIZMA ROTACE VE SMĚRU HOD. RUČIČEK RYCHLE POMALU BEZ ROTACE ROTACE PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE 20 JEMNÉ INDEXOVÁNÍ PRIZMA 1 21 PRIZMA 2 (3FASETOVÉ) BEZ EFEKTU ZAP ROTACE PRIZMA 2 POSTUPNÉ OTÁČENÍ PRIZMA ROTACE VE SMĚRU HOD. RUČIČEK RYCHLE POMALU BEZ ROTACE ROTACE PROTI SMĚRU HOD. RUČIČEK POMALU RYCHLE 23 JEMNÉ INDEXOVÁNÍ PRIZMA 2 24 OSTŘENÍ PLYNULÁ ÚPRAVA BLÍZKO DALEKO A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 22

23 38KANÁLOVÝ REŽIM (Rozšířené nastavení) (pokračování) 1 Kanál Hodnota Funkce 25 JEMNÉ OSTŘENÍ PLYNULÁ ÚPRAVA BLÍZKO DALEKO 26 ZOOM ÚPRAVA ZOOMU MALÝ VELKÝ 27 JEMNÝ ZOOM ÚPRAVA ZOOMU MALÝ VELKÝ 28 ZÁVĚRKA A STROBOSKOP ZAVŘENÁ ZÁVĚRKA OTEVŘENÁ ZÁVĚRKA EFEKT STROBOSKOPU POMALU RYCHLE OTEVŘENÁ ZÁVĚRKA EFEKT PULZOVÁNÍ OTEVŘENÁ ZÁVĚRKA NÁHODNÝ EFEKT STROBOSKOPU POMALU RYCHLE OTEVŘENÁ ZÁVĚRKA 29 HLAVNÍ STMÍVAČ % 30 JEMNÝ HLAVNÍ STMÍVAČ % CLONA MAX. PRŮMĚR MIN. PRŮMĚR ZAVÍRACÍ PULZ RYCHLE POMALU OTVÍRACÍ PULZ POMALU RYCHLE 32 JEMNÁ CLONA 33 FROST % 34 RYCHLOST BAREV CMY A RYCHLOST BAREVNÉHO MAKRA RYCHLE POMALU 35 RYCHLOST POHYBU PAN/TILT RYCHLE POMALU A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 23

24 38KANÁLOVÝ REŽIM (Rozšířené nastavení) (pokračování) 1 Kanál Hodnota Funkce 36 BAREVNÉ MAKRO VYP. MAKRO 1 MAKRO 2 MAKRO 3 MAKRO 4 MAKRO 5 MAKRO 6 MAKRO 7 MAKRO 8 MAKRO 9 MAKRO 10 MAKRO 11 MAKRO 12 MAKRO 13 MAKRO 14 MAKRO 15 MAKRO 16 MAKRO 17 MAKRO 18 MAKRO 19 MAKRO 20 MAKRO 21 MAKRO 22 MAKRO 23 MAKRO 24 MAKRO 25 MAKRO 26 MAKRO 27 MAKRO 28 MAKRO 29 MAKRO 30 NÁHODNÉ BARVY CMY REŽIMY STMÍVAČE STANDARDNÍ JEVIŠTNÍ TV ARCHITEKTONICKÁ DIVADELNÍ VÝCHOZÍ PRO NASTAVENÍ JEDNOTKY A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 24

25 38KANÁLOVÝ REŽIM (Rozšířené nastavení) (pokračování) 1 Kanál Hodnota Funkce 38 ZVLÁŠTNÍ FUNKCE NIC ZAPNOUT BLACKOUT S POHYBEM PAN/TILT VYPNOUT BLACKOUT S POHYBEM PAN/TILT ZAPNOUT BLACKOUT S POHYBEM KOTOUČE BAREV VYPNOUT BLACKOUT S POHYBEM KOTOUČE BAREV ZAPNOUT BLACKOUT S POHYBEM KOTOUČE GOBO VYPNOUT BLACKOUT S POHYBEM KOTOUČE GOBO KOMPENZACE OSTŘENÍ VYPNUTA KOMPENZACE OSTŘENÍ BLÍZKO KOMPENZACE OSTŘENÍ STŘEDNĚ KOMPENZACE OSTŘENÍ DALEKO NIC RESETOVAT VŠE RESETOVAT EFEKT RESETOVAT MOTORY PAN/TILT NIC A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 25

26 SYSTÉMOVÁ NABÍDKA A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 26

27 POKYNY K OBSLUZE Systémová nabídka: Při provádění úprav stiskem tlačítka ENTER potvrďte nastavení, a poté stiskněte a podržte tlačítko MENU po dobu alespoň 3 sekund. Chcete-li opustit nabídku bez uložení úprav, stiskněte tlačítko MENU. Displej se uzamkne po 30 sekundách. Stiskem a podržením tlačítka MENU po dobu 3 sekund displej odemknete. DMX FUNCTIONS DMX Address Tato funkce umožňuje nastavení DMX adresy pomocí ovládacího panelu. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte možnost DMX Functions, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí DMX Address, pak stiskněte ENTER. Zobrazí se aktuální DMX adresa. 3. Tlačítky NAHORU nebo DOLŮ provedete úpravu DMX adresy. 4. Stiskem tlačítka ENTER volbu potvrďte, nebo se stiskem MENU vraťte zpět do hlavní nabídky. DMX Channel Mode Umožní výběr požadovaného DMX kanálového režimu. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte možnost DMX Functions, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí DMX Channel Mode, pak stiskněte ENTER. Zobrazí se aktuální kanálový režim DMX. 3. Stiskem tlačítka MENU se vrátíte zpět do hlavní nabídky. Stav DMX Tento režim lze použít jako pohotovostní režim pro případ ztráty či přerušení DMX signálu nebo ztráty napájení. V takovém případě přístroj přejde na provozní režim zvolený v nastavení. Takto lze také nastavit provozní režim, do kterého se přístroj zapne při spuštění. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte možnost DMX Functions, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí DMX State, pak stiskněte ENTER. Tlačítky NAHORU nebo DOLŮ přepínáte mezi dvěma režimy: Blackout a Hold. Pomocí tlačítka ENTER zvolte požadované nastavení. LAST STATE Jestliže dojde ke ztrátě DMX signálu, zařízení zůstane v posledním DMX nastavení. Jestliže přístroj zapnete a je nastaven tento režim, automaticky se obnoví poslední DMX nastavení. BLACKOUT Jestliže dojde ke ztrátě nebo přerušení DMX signálu, přístroj automaticky přejde do pohotovostního režimu Standby. 3. Stiskem tlačítka MENU se vrátíte zpět do hlavní nabídky. DMX Value Tato funkce umožňuje zobrazit DMX hodnotu každého kanálu, které se momentálně používá. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte možnost DMX Functions, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí DMX Value, pak stiskněte ENTER. 3. Zobrazí se DMX kanál. Příklad: Prism (prizma), Color Wheel (kotouč barev), Gobo Wheel (kotouč gobo) atd. Jakmile najdete DMX kanál, který chcete zkontrolovat, stiskněte ENTER. Po stisknutí tlačítka ENTER se na displeji zobrazí DMX hodnota daného kanálu. 4. Stiskem tlačítka MENU se vrátíte zpět do hlavní nabídky. WDMX On/Off V této podnabídce lze aktivovat funkci bezdrátového DMX. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte možnost DMX Functions, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí WDMX On/Off, pak stiskněte ENTER. 3. Na displeji se zobrazí On (zap.) nebo Off (vyp.). Chcete-li aktivovat bezdrátové DMX, opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezvýrazní On, pak stiskněte ENTER. 4. Stiskem tlačítka MENU se vrátíte zpět do hlavní nabídky. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 27

28 POKYNY K OBSLUZE (pokračování) WDMX Address V této podnabídce lze nastavit adresu bezdrátového DMX. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte možnost DMX Functions, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí WDMX Address, pak stiskněte ENTER. 3. Zobrazí se aktuální adresa WiFly. Tlačítky NAHORU nebo DOLŮ upravte adresu WiFly DMX a nastavení potvrďte stiskem tlačítka ENTER. Adresa WDMX musí odpovídat adrese WiFly DMX nastavené na vašem bezdrátovém DMX ovladači. 4. Stiskem tlačítka MENU se vrátíte zpět do hlavní nabídky. FIXTURE SETTING Pan Invert Pomocí této funkce lze obrátit pohyb Pan (naklánění po vodorovné ose). 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte nabídku Fixture Setting, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Pan Invert, pak stiskněte ENTER. Zobrazí se aktuální nastavení. 3. Tlačítky NAHORU nebo DOLŮ přepínáte mezi Yes (Ano) nebo No (Ne). Volbou možnosti Yes aktivujete funkci Pan Inverse, volbou možnosti No funkci deaktivujete. 4. Stiskem tlačítka ENTER volbu potvrďte, nebo se stiskem MENU vraťte zpět do hlavní nabídky. Tilt Invert Pomocí této funkce lze obrátit pohyb Tilt (naklánění po svislé ose). 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte nabídku Fixture Setting, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Tilt Invert, pak stiskněte ENTER. Zobrazí se aktuální nastavení. 3. Tlačítky NAHORU nebo DOLŮ přepínáte mezi Yes (Ano) nebo No (Ne). Volbou možnosti Yes aktivujete funkci Tilt Inverse, volbou možnosti No funkci deaktivujete. 4. Stiskem tlačítka ENTER volbu potvrďte, nebo se stiskem MENU vraťte zpět do hlavní nabídky. P/T Feedback Díky této funkci máte polohovou zpětnou vazbu Pan a Tilt ve chvíli mimo krok nebo možnost bez zpětné vazby mimo krok. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte nabídku Fixture Setting, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí P/T Feedback, pak stiskněte ENTER. Zobrazí se aktuální nastavení. 3. Tlačítky NAHORU nebo DOLŮ přepínáte mezi Yes (Ano) nebo No (Ne). Volbou možnosti Yes aktivujete funkci zpětné vazby, volbou možnosti No funkci deaktivujete. 4. Stiskem tlačítka ENTER volbu potvrďte, nebo se stiskem MENU vraťte zpět do hlavní nabídky. Dimmer Mode Umožní výběr požadované křivky stmívače. Tabulka na straně 39 obsahuje různé křivky. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte nabídku Fixture Setting, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Dimmer Mode, pak stiskněte ENTER. Zobrazí se aktuální nastavení křivky stmívače. 3. Tlačítky NAHORU nebo DOLŮ se posunujte skrze různé stmívací křivky. 4. Stiskem tlačítka ENTER volbu potvrďte, nebo se stiskem MENU vraťte zpět do hlavní nabídky. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 28

29 POKYNY K OBSLUZE (pokračování) Focus Compensate Tato funkce umožňuje výběr ostření vzhledem k vzdáleností promítání. Toto nastavení se používá v kombinaci s kanálem ostření ve vybraném režimu DMX. Příklad: Jestliže zařízení používáte na krátkou vzdálenost cca 5 metrů, zvolte možnost BLÍZKO (NEAR). 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte nabídku Fixture Setting, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Focus Compensate, pak stiskněte ENTER. Zobrazí se aktuální nastavení. 3. Tlačítky NAHORU nebo DOLŮ se posunujte skrze různá nastavení. 4. Stiskem tlačítka ENTER volbu potvrďte, nebo se stiskem MENU vraťte zpět do hlavní nabídky. Fan Speed Umožní výběr požadované rychlosti větráku. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte nabídku Fixture Setting, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Fan Speed, pak stiskněte ENTER. Zobrazí se aktuální nastavení. 3. Tlačítky NAHORU nebo DOLŮ přepínáte mezi třemi nastaveními. 4. Stiskem tlačítka ENTER volbu potvrďte, nebo se stiskem MENU vraťte zpět do hlavní nabídky. DISPLAY SETTINGS Display Invert Tato funkce umožňuje otočit displej o 180 stupňů. 1. Vstupte do hlavní nabídky a tlačítky NAHORU A DOLŮ vyberte nabídku Display Setting, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Display Invert, pak stiskněte ENTER. Zobrazí se aktuální nastavení. 3. Pomocí tlačítek NAHORU nebo DOLŮ přepínáte mezi možnostmi No nebo Yes. Volbou možnosti Yes displej otočíte, možnost No vrátí displej zpět do normálu. 4. Stiskem tlačítka ENTER volbu potvrďte, nebo se stiskem MENU vraťte zpět do hlavní nabídky. Backlight Intensity Tato funkce umožňuje úpravu intenzity podsvícení displeje. 1. Vstupte do hlavní nabídky a tlačítky NAHORU A DOLŮ vyberte nabídku Display Setting, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Backlight Intensity, pak stiskněte ENTER. Zobrazí se aktuální nastavení. 3. Pomocí tlačítek NAHORU A DOLŮ upravte intenzitu v rozsahu je nejnižší intenzita, 30 je intenzita nejvyšší. 4. Stiskem tlačítka ENTER volbu potvrďte, nebo se stiskem MENU vraťte zpět do hlavní nabídky. Temperature Unit Tato funkce umožňuje přepínat zobrazení teploty mezi stupni Celsia a stupni Fahrenheita. 1. Vstupte do hlavní nabídky a tlačítky NAHORU A DOLŮ vyberte nabídku Display Setting, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Temperature Unit, pak stiskněte ENTER. Zobrazí se aktuální nastavení. 3. Pomocí tlačítek NAHORU A DOLŮ přepínáte mezi možnostmi C nebo F. 4. Stiskem tlačítka ENTER volbu potvrďte, nebo se stiskem MENU vraťte zpět do hlavní nabídky. FIXTURE TEST Fixture Test Tato funkce umožňuje spustit automatický nebo manuální test. 1. Vstupte do hlavní nabídky a tlačítky NAHORU A DOLŮ vyberte nabídku Fixture Test, poté stiskněte ENTER. 2. Pomocí tlačítek NAHORU nebo DOLŮ přepínáte mezi možnostmi Auto Test nebo Manual Test. 3. Stiskem tlačítka ENTER volbu potvrďte, nebo se stiskem MENU vraťte zpět do hlavní nabídky. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 29

30 POKYNY K OBSLUZE (pokračování) FIXTURE INFORMATION Fixture Use Time Díky této funkci lze kontrolovat dobu provozu zařízení. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte nabídku Fixture Information, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Fixture Use Time, pak stiskněte ENTER. Zobrazí se doba provozu zařízení. 3. Stiskem tlačítka MENU se vrátíte zpět do hlavní nabídky. Temperature Tato funkce umožňuje zkontrolovat teplotu jednotky. 1. Opakovaným stiskem tlačítka NAHORU nebo DOLŮ vyberte nabídku Fixture Information, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Temperature, pak stiskněte ENTER. Zobrazí se aktuální teplota tělesa. 3. Stiskem tlačítka MENU se vrátíte zpět do hlavní nabídky. USB Upgrade File Tato podnabídka slouží k budoucí aktualizaci softwaru. Aktualizace hledejte na webové stránce a webové stránce tohoto zařízení. Stáhněte si aktualizační balíček na paměťové zařízení USB a zapojte jej do portu umístěného na přední straně zařízení. 1. Potřebujete-li pomoc při aktualizaci softwaru, obraťte se na zákaznickou podporu společnosti ADJ. Firmware Version Tato funkce umožňuje zkontrolovat aktuální verzi firmwaru. 1. Opakovaným stiskem tlačítka NAHORU nebo DOLŮ vyberte nabídku Fixture Information, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Firmware Version, pak stiskněte ENTER. Zobrazí se aktuální verze firmwaru. 3. Stiskem tlačítka MENU se vrátíte zpět do hlavní nabídky. RESET FUNCTIONS Pan & Tilt Tato funkce umožňuje resetovat motory PAN a TILT. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte nabídku Reset Function, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Pan & Tilt, pak stiskněte ENTER. 3. Pomocí tlačítek NAHORU nebo DOLŮ přepínáte mezi možnostmi No nebo Yes. Pro resetování motorů Pan a Tilt vyberte možnost Yes a stiskněte ENTER. Effect Umožňuje resetovat motor efektů. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte nabídku Reset Function, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí Effect, pak stiskněte ENTER. 3. Pomocí tlačítek NAHORU nebo DOLŮ přepínáte mezi možnostmi No nebo Yes. Pro resetování motorů efektů vyberte možnost Yes a stiskněte ENTER. All Umožňuje resetovat všechny motory. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte nabídku Reset Function, poté stiskněte ENTER. 2. Opakovaně stiskněte tlačítko NAHORU nebo DOLŮ, dokud se na displeji nezobrazí All, pak stiskněte ENTER. 3. Pomocí tlačítek NAHORU nebo DOLŮ přepínáte mezi možnostmi No nebo Yes. Pro resetování všech motorů vyberte možnost Yes a stiskněte ENTER. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 30

31 POKYNY K OBSLUZE (pokračování) SPECIAL FUNCTIONS Factory settings Tato nabídka umožňuje resetovat zařízení do továrního nastavení. 1. Vstupte do hlavní nabídky a tlačítky NAHORU nebo DOLŮ vyberte nabídku Special Functions, poté stiskněte ENTER. 2. Nyní by se měla zobrazit možnost Factory Setting, pak stiskněte ENTER. 3. Chcete-li resetovat zařízení do továrního nastavení, tlačítky NAHORU nebo DOLŮ vyberte možnost Yes a stiskněte ENTER. Jestliže si nepřejete obnovit tovární nastavení, vyberte možnost No a stiskněte ENTER. NASTAVENÍ WDMX (WIFLY) Díky této funkci můžete ovládat jednotku pomocí DMX bez nutnosti použít XLR kabely. Aby bylo možné tuto funkci použít, musí být váš DMX ovladač připojen k ADJ WiFly TransCeiveru nebo mít bezdrátové dálkové ovládání. WiFly Transceiver dokáže komunikovat na vzdálenost až 760 m (přímá viditelnost). 1. Aktivaci WiFly a nastavení bezdrátové adresy proveďte dle pokynů na straně Adresa musí odpovídat adrese nastavené na WiFly Transceiveru. 2. Poté, co adresu WiFly nastavíte, se řiďte pokyny na straně 27 a vyberte požadovaný režim DMX a nastavte DMX adresu. 3. Zapněte ADJ WiFly Transceiver. Než zařízení zapnete, musíte jej nejprve nastavit. Poznámka: Jestliže synchronizace nefunguje, vypněte WiFly a poté je znovu zapněte. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 31

32 NABÍDKA OFFSET TUTO FUNKCI BY MĚL PROVÁDĚT POUZE KVALIFIKOVANÝ TECHNIK! Tato funkce umožňuje drobné seřízení různých nastavení za účelem kompenzace nepřesností pohybu a/nebo v případě, že došlo v důsledku nárazu k drobnému posunutí snímače. Nesprávné použití této funkce může mít za následek nežádoucí fungování zařízení v porovnání s ostatními, které můžete v jeden okamžik používat. Jelikož se může jednat o extrémně precizní proces, je třeba před provedením změn celý proces pečlivě uvážit. Podrobné pokyny a rady získáte od týmu zákaznické podpory. Chcete-li vstoupit do podnabídky nastavení kompenzace, stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 32

33 NABÍDKA OFFSET (pokračování) Pan Úprava výchozí pozice vodorovného pohybu Pan. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Pan. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Tilt Úprava výchozí pozice svislého pohybu Tilt. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Tilt. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Cyan Úprava nastavení disku azurové barvy. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Cyan. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Magenta Úprava nastavení disku fuchsiové barvy. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Magenta. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Yellow Úprava nastavení disku žluté barvy. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Yellow. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Color Úprava nastavení kotouče barev. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Color. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Gobo1 Úprava nastavení gobo kotouče 1 (kotouč skleněného goba). 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Gobo1. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. R Gobo1 Úprava nastavení rotace goba u gobo kotouče 1 (kotouč skleněného goba). 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku R Gobo1. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 33

34 NABÍDKA OFFSET (pokračování) Gobo2 Úprava nastavení gobo kotouče Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Gobo2. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Prism1 Úprava nastavení 1. prizma. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Prism1. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Prism Offset Úprava nastavení rotace 1. prizma. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku R Prism1. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Prism2 Úprava nastavení 2. prizma. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Prism2. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. R Prism2 Úprava nastavení rotace 2. prizma. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku R Prism2. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Iris Úprava nastavení clony. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Iris. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Frost Úprava nastavení frost filtru. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Frost. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Focus Úprava nastavení ohniska. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Focus. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 34

35 NABÍDKA OFFSET (pokračování) Zoom Úprava nastavení funkce zoom. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Zoom. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. Dimmer Úprava nastavení stmívače. 1. Stiskněte a podržte tlačítko ENTER po dobu alespoň 3 vteřin, poté tlačítky NAHORU nebo DOLŮ nastavte na displeji položku Dimmer. Poté stiskněte ENTER. 2. Tlačítky NAHORU nebo DOLŮ proveďte úpravy, pak stiskem tlačítka ENTER potvrďte. Stiskem tlačítka MENU na jednu sekundu nabídku opustíte. CHYBOVÉ KÓDY (1) CPU-B/C/D/E ERROR (2)Pan :Reset Error/Encoder Error/ (3)Tilt: Reset Error/Encoder Error/ (4)Color Reset Error (5)Cyan Reset Error (6)Magenta Reset Error (7)Yellow Reset Error (8)Gobo1 Reset Error (9)RGobo1 Reset Error (10)Gobo2 Reset Error (11)Prism1 Reset Error (12)RPrsim1 Reset Error (13)Prism2 Reset Error (14)RPrsim2 Reset Error (15)Focus Reset Error (16)Zoom Reset Error A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 35

36 GOBO SPECIFIKACE * * * DŮLEŽITÉ UPOZORNĚNÍ TÝKAJÍCÍ SE VLASTNÍCH GOB * * * Vzhledem k vysoké teplotě optické soustavy je nutné používání gob ze speciálního skleněného materiálu BOROFLOAT. Vzhledem k různým výrobním postupům a tolerancím při výrobě gob výrazně doporučujeme poskytnou vzorek goba a držáku/kotouče goba ze zařízení prodejci vlastních gob, zajistíte tak přesnost z hlediska velikosti. Specifikace goba níže, včetně průměru, tloušťky a materiálu, byly testovány a jsou v tímto zařízením kompatibilní. Použití vlastních gob, která neodpovídají níže uvedeným specifikacím nedoporučujeme a jakékoli poškození zařízení v důsledku použití vlastních gob NENÍ kryto zárukou. Před použitím vlastních gob doporučujeme provést rozsáhlé testování. DALŠÍ PODROBNOSTI A INFORMACE ZÍSKÁTE OD ZÁKAZNICKÉ PODPORY SPOLEČNOSTI ADJ. MAX. TLOUŠŤKA MAX. VNĚJŠÍ PRŮMĚR * DRŽÁK GOBA MAX. PRŮMĚR OBRAZCE Vnější průměr (Maximální vnější průměr) Vnitřní průměr (Maximální průměr obrazce) Průměr držáku goba Tloušťka Materiál Φ 26,8 mm -0,15 mm Φ 20 mm Φ 27,00 mm -0,05 mm 1,1 mm ±0,1 mm Sklo BOROFLOAT GOBA 1, 2, 3, 5, 6, 7 JSOU UCHYCENY V GOBO DRŽÁKU POMOCÍ POJISTNÉ PRUŽINY A SILIKONOVÉ TĚSNICÍ HMOTY ODOLNÉ VYSOKÝM TEPLOTÁM. GOBO 4 JE UCHYCENO POUZE VYSOKOTEPLOTNÍ TĚSNICÍ HMOTOU BEZ POJISTNÉ PRUŽINY. K UCHYCENÍ TOVÁRNÍCH GOB NEJSOU POUŽITY ŽÁDNÉ KOVOVÉ OBRUBY. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 36

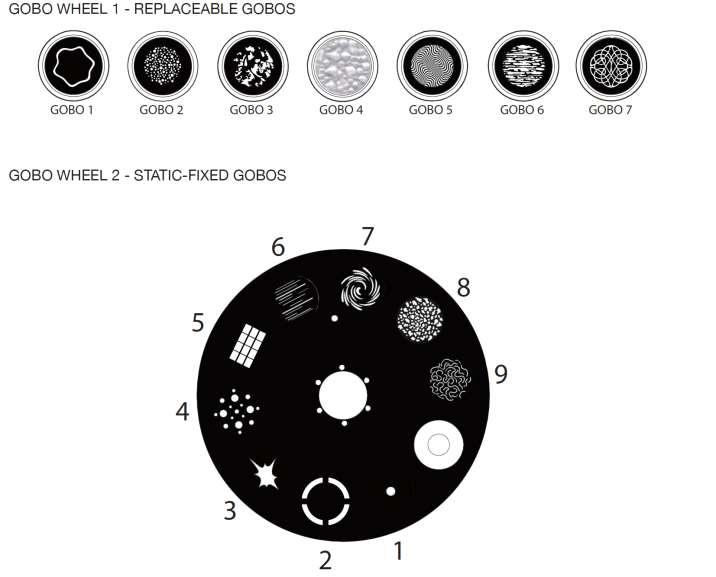

37 GOBA GOBO KOTOUČ 1 VYMĚNITELNÁ GOBA GOBO KOTOUČ 2 PEVNÁ GOBA A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 37

38 VÝMĚNA GOBA (1. KOTOUČ) Jediná goba, která lze v tomto zařízení měnit, jsou skleněná goba. Při výměně nezapomeňte, že jsou goba skleněná. Postupujte proto opatrně, aby nedošlo ke jejich rozbití. Pozor! Nikdy zařízení neotvírejte, je-li zrovna používáno! Než se budete snažit vyměnit gobo, vždy odpojte hlavní přívod energie. Poznámka: Gobo 4 nemá pojistný kroužek. Gobo je upevněno jen vysokoteplotní silikonovou těsnicí hmotou. Umístění gobo kotouče: Po odpojení napájení natočte hlavu objektivem nahoru. Podívejte se skrz čočku zařízení. Při pohledu skrz čočku natočte hlavu tak, aby ozubená kola byla na pravé straně. Jakmile jsou ozubená kola na pravé straně, kryt, který je třeba odšroubovat, nyní směřuje nahoru. 1. Chcete-li gobo vyměnit, odšroubujte 4 šrouby, kterými je kryt připevněn k zařízení. Kryt je k zařízení uchycen bezpečnostním drátem, opatrně kryt zvedněte a odstraňte ze zařízení. 2. Jakmile je kryt odstraněn, budete mít přístup ke gobo kotouči. Otáčejte rukou kotoučem, dokud nenajdete gobo, které chcete vyměnit. 3. Musíte vyjmout jednotlivé gobo rámy. Opatrně zatlačte rám goba (ne kotouč) pryč od kotouče, není třeba tlačit gobo rám příliš daleko. Zatímco tlačíte gobo rám od kotouče, vytáhněte gobo rám nahoru a ven. 4. Jakmile je gobo rám odstraněný, všimněte si že na pojistný kroužek je aplikován vysokoteplotní silikon. Malým plochým šroubovákem opatrně odstraňte silikon a uvolněte pojistný kroužek. Jakmile se podaří kroužek odstranit, vyjměte gobo. 5. Vyměňte gobo a vraťte kroužek zpět. Znovu aplikujte vysokoteplotní silikonovou těsnicí hmotu na stejné místo pojistného kroužku. 6. Vložte gobo rám zpět do zařízení a uložte jej do stejné polohy jako ostatní gobo rámy. 7. Znovu zařízení smontujte. A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 38

39 GRAF KŘIVKY STMÍVAČE STMÍVAČ 0 s Doba prolínání 1 s Doba prolínání Stmívací křivka Ramp efekt Doba náběhu (ms) Doba doběhu (ms) Doba náběhu (ms) Doba doběhu (ms) Standardní (výchozí) Jevištní TV Architektonická Divadelní A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 39

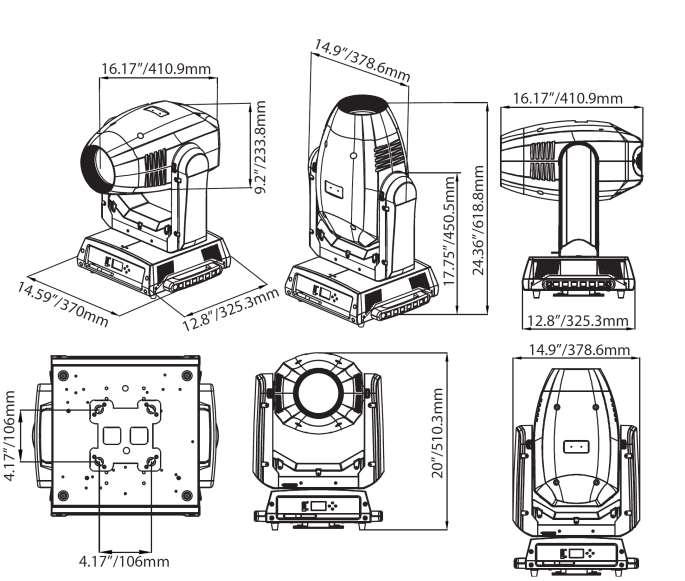

40 ROZMĚROVÉ NÁČRTY A.D.J. Supply Europe B.V. Vizi CMY300 Návod k obsluze Strana 40
