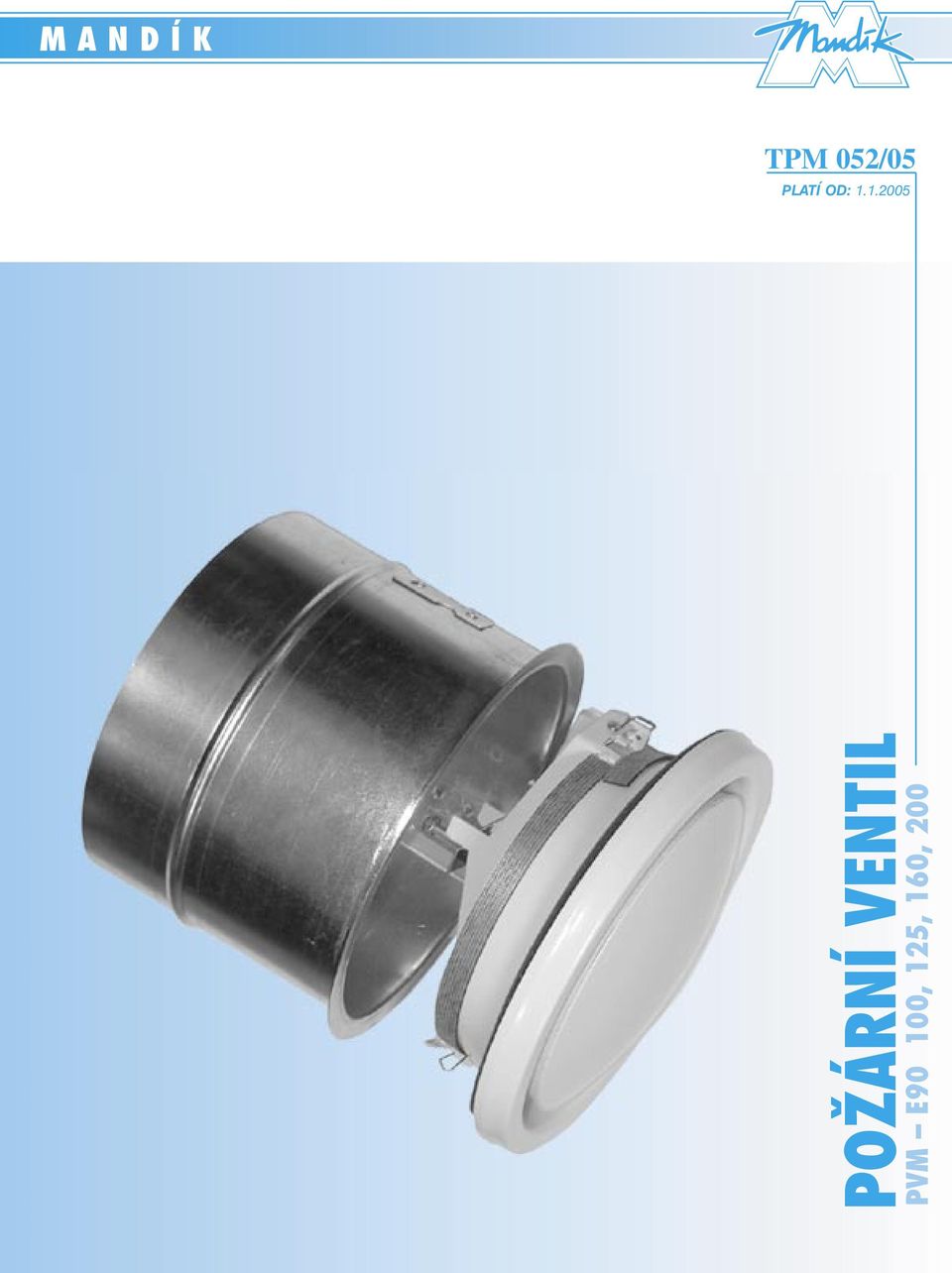

M A N D Í K TPM 052/05 PLATÍ OD: POŽÁRNÍ VENTIL PVM E90 100, 125, 160, 200

Rozměr: px
Začít zobrazení ze stránky:

Download "M A N D Í K TPM 052/05 PLATÍ OD: 1.1.2005 POŽÁRNÍ VENTIL PVM E90 100, 125, 160, 200"

Transkript

1 M A N D Í K TPM 052/05 PLATÍ OD: POŽÁRNÍ VENTIL PVM E90 100, 125, 160, 200

2 Rozměry v mm, hmotnosti v kg. Tyto technické podmínky stanoví řadu vyráběných velikostí a provedení požárních ventilů (dále jen ventilů) PVM - E90 100, 125, 160, 200. Platí pro výrobu, projekci, objednávání, dodávání, skladování, montáž, provoz, údržbu a kontroly provozuschopnosti. I. VŠEOBECNĚ 1. Popis 1.1. Požární ventily jsou požární uzávěry vzduchotechnických zařízení, které zabraňují šíření požáru a zplodin hoření z jednoho požárního úseku do druhého v místech jejich osazení. Kromě základní požárně technické funkce splňují i funkci vzduchotechnickou a mohou být použity pro přívod i odvod vzduchu s připojeným vzduchotechnickým potrubím nebo osazeny samostatně. Připojené vzduchotechnické potrubí musí být z nehořlavých materiálů. Dle velikosti jsou ventily určeny pro objemové průtoky vzduchu 20 až 300 m 3.h Ventily jako požární uzávěry osazené do stěnové nebo stropní konstrukce mají dle ČSN EN klasifikaci požární odolnosti E 90/ EW Ventily jsou vhodné pro zabudování do stěn, stropů nebo vzduchotechnického potrubí. Dosáhne-li teplota vzduchu proudícího ventilem hodnoty 72 C ±1,5 C, roztaví se tepelná pojistka a uvede v činnost uzavírací zařízení. Ventilový talíř je uzavírací pružinou vtažen do sedla ventilu a v této poloze ZAVŘENO je mechanicky zajištěn planžetovou zarážkou proti otevření při nahodilém tlakovém zpětném rázu nebo účinkem požáru. Plynulá regulace množství vzduchu proudícího ventilem se provádí otáčením talíře ventilu po vyjmutí ventilu z pouzdra a uvolnění kontramatice. Nastavená poloha s se zajistí kontramaticí a ventil se opět zasune do pouzdra. Ventily jsou v pouzdrech uchyceny v zajišťovacích čepech Ventily jsou určeny pro instalaci v prostředí chráněném proti povětrnostním vlivům třídy 3K5 bez vody i z jiných zdrojů než z deště, bez kondenzace, námrazy a tvorby ledu dle ČSN EN a pro prostory BNV dle ČSN EN Ventily nejsou určeny pro vzdušiny s mechanickými, prašnými, vláknitými a lepivými příměsemi. 2. Provedení 2.1. Ventily jsou dodávány ve čtyřech velikostech: 100, 125, 160,

3 3. Rozměry [mm], hmotnosti [ kg ] Pozice: 1. Těleso ventilu 5. Uzavírací pružina 2. Pouzdro ventilu 6. Planžetová zarážka 3. Uzavírací talíř 7. Těsnění 4. Tepelná pojistka 8. Těsnění napěňovací Velikost ød ød 1 s Hmotnost , ,1 3 až , ,9 4. Umístění, montáž Ventily je možné zabudovat do sádrokartonové stěnové konstrukce s min. tl. 100 mm, tuhé stěnové konstrukce s min. tl. 100 mm, nebo tuhé stropní konstrukce s min. tl. 150 mm. Mezera mezi světlostí stavebního otvoru a osazeným pouzdrem ventilu se vyplní sádrovou maltou nebo sádrou. Pro utěsnění prostupu ventilu v požárně dělící konstrukci nelze použít vypěňovací hmoty. 3

4 Bez připojení vzduchotechnického potrubí S připojením vzduchotechnického potrubí 4

5 II. TECHNICKÉ ÚDAJE 5. Výpočtové a určující veličiny V [m 3.h -1 ] - objemový průtok vzduchu pro jeden ventil p c [ Pa ] - celková tlaková ztráta při Ϛ = 1,2 kg.m -3 L WA [db(a)] - hladina akustického výkonu s [ mm ] - spára mezi sedlem a talířem ventilu při regulaci množství vzduchu 6. Tlakové ztráty a hladiny akustických výkonů 5

6 Příklad Zadaná data: Požární ventil PVM - E V = 45 m 3.h -1 s = 9 mm Diagram: p c = 46 Pa L WA = 37 db(a) III. ÚDAJE PRO OBJEDNÁVKU POŽÁRNÍ VENTIL PVM - E TPM 052/05 typ velikost technické podmínky 7. Materiál, povrchová úprava Pouzdra ventilů jsou vyrobena z pozinkovaného ocelového plechu. Tělesa a talíře ventilů jsou vyrobeny z ocelového plechu a opatřeny bílým vypalovacím lakem v odstínu RAL Uzavírací talíře ventilů jsou zesíleny bezazbestovým nehořlavým materiálem. Ostatní ocelové díly jsou vyrobeny z galvanicky pozinkovaných materiálů. 8. Údaje o výrobku Údajový štítek je upevněný na tělese ventilu a je přístupný po vyjmutí ventilu z pouzdra. Na štítku jsou uvedeny následující údaje: znak firmy výrobce název a sídlo firmy číslo technických podmínek požární odolnost typ a velikost výrobní číslo rok výroby certifikace IV. KONTROLA, ZKOUŠENÍ 9.1. Rozměry se kontrolují běžnými měřidly dle normy netolerovaných rozměrů používané ve vzduchotechnice Provádí se mezioperační kontroly dílů a hlavních rozměrů dle výkresové dokumentace Po dílenské montáži je provedena kontrola funkčnosti ventilu. 6

7 V. BALENÍ, DOPRAVA, PŘEJÍMKA, SKLADOVÁNÍ 10. Ventily jsou dodávány v kartonových obalech. Přepravují se volně ložené krytými dopravními prostředky bez přímého vlivu povětrnosti, nesmí docházet k hrubým otřesům a teplota okolí nesmí přesáhnout hodnotu +50 C. V případě požadavku odběratele na jiné obaly jsou tyto nevratné a jejich cena není zahrnuta v ceně ventilu. 11. Nebude-li v objednávce určen způsob přejímky, bude za přejímku považováno předání ventilů dopravci. 12. Při manipulaci po dobu dopravy a skladování musí být ventily chráněny proti mechanickému poškození. Ventily musí být skladovány v krytých objektech, v prostředí bez agresivních par, plynů a prachu. V objektech musí být dodržována teplota v rozsahu 5 až +40 C a relativní vlhkost max. 80 %. 13. V rozsahu dodávky je kompletní požární ventil a záruční list s razítkem kontroly (záruční list je přiložen k faktuře) Výrobce poskytuje na ventily záruku 24 měsíců od data expedice Záruka na ventily poskytovaná výrobcem zcela zaniká po jakékoli neodborné manipulaci neproškolenými pracovníky s uzavíracím zařízením. Záruka též zaniká při použití ventilů pro jiné účely, zařízení a pracovní podmínky než připouští tato norma nebo po mechanickém poškození při manipulaci Při poškození ventilů dopravou je nutné sepsat při přejímce protokol s dopravcem pro možnost pozdější reklamace. VI. MONTÁŽ, OBSLUHA, ÚDRŽBA, KONTROLY PROVOZUSCHOPNOSTI 15. Montáž, obsluhu, údržbu a kontroly provozuschopnosti ventilů mohou provádět pouze osoby způsobilé pro tyto činnosti tj. OPRÁVNĚNÉ OSOBY proškolené výrobcem Školení provádí firma MANDÍK, a.s. a vystavuje Osvědčení o odborné způsobilosti, které má platnost 5 let a jeho prodloužení si zajišťuje OPRÁVNĚNÁ OSOBA sama přímo u školitele Při zániku platnosti Osvědčení pozbývá toto platnosti a je vyřazeno z registrace školitele Proškoleni mohou být pouze odborní pracovníci přebírající za provedené práce záruku. 16. Před uvedením ventilů do provozu se musí provést kontroly provozuschopnosti a funkční zkoušky. Po uvedení do provozu se tyto kontroly provozuschopnosti musí provádět minimálně 1x za rok V případě, že z jakéhokoliv důvodu jsou ventily shledány nezpůsobilé plnit svoji funkci, musí být toto zřetelně vyznačeno. Provozovatel je povinen zajistit, aby byl ventil uveden do stavu, kdy bude opět schopen plnit svoji funkci a po tuto dobu musí zabezpečit požární ochranu jiným dostatečným způsobem Výsledky pravidelných kontrol, zjištěné nedostatky a všechny důležité skutečnosti týkající se funkce ventilů musí být zapsány do POŽÁRNÍ KNIHY a neprodleně nahlášeny provozovateli. 7

8 17. Pro spolehlivou funkci ventilů je nutné dbát na to, aby nedocházelo k zanášení uzavíracího mechanizmu a dosedacích těsnících ploch talířů v tělesech ventilů usazeninami prachu, vláknitými nebo lepivými hmotami a rozpouštědly. 18. Před uvedením ventilů do provozního stavu po montáži a následných kontrolách provozuschopnosti je nutné provést tyto kontroly: Vizuální kontrola správné instalace ventilu, tepelné pojistky, uzavíracího mechanizmu a dosedacích těsnících ploch talířů v tělesech ventilů Funkčnost uzavíracího mechanizmu provedená rázným uvolněním tepelné pojistky a kontrolou správného dosednutí talíře do tělesa do polohy ZAVŘENO a aretace uzavíracího mechanizmu v této poloze. 19. Výměna tepelné pojistky se provede po vyjmutí ventilu z pouzdra. VII. SOUVISEJÍCÍ NORMY, VYHLÁŠKY A PROTOKOLY ČSN : Požární bezpečnost staveb. Nevýrobní objekty. ČSN : Požární bezpečnost staveb. Výrobní objekty. ČSN : Požární bezpečnost staveb. Požadavky na požární odolnost stavebních konstrukcí. ČSN EN : Zkoušení požární odolnosti. Základní požadavky. ČSN EN : Zkoušení požární odolnosti dveřních a uzávěrových sestav. ČSN EN : Výbušná zařízení. Zamezení a ochrana proti výbuchu. ČSN EN : Požární klasifikace stavebních výrobků a konstrukcí staveb Část 2: Klasifikace podle výsledků zkoušek požární odolnosti kromě vzduchotechnických zařízení. ČSN EN : Klasifikace podmínek prostředí. Zákon ČNR č.133/85 Sb..... O požární ochraně v platném znění. Vyhl. ČÚBP č.48/82 Sb Základní požadavky k zajištění bezpečnosti práce a technických zařízení. Vyhl. ČÚBP č.324/90 Sb..... Bezpečnost práce technických zařízení při stavebních pracích. Vyhl. MV č. 246/2001 Sb.... O stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci). Výrobce si vyhrazuje právo dalších změn výrobků a přídavných zařízení. Aktuální informace jsou k dispozici na Adresa firmy: MANDÍK, a.s Hostomice 555 Česká republika Tel.: Fax: , mandik@mandik.cz Aktualizováno: Náš nejbližší zástupce:

3. Rozměry a hmotnosti Zabudování a umístění Základní parametry Tlakové ztráty Údajový štítek...

3. Rozměry a hmotnosti Zabudování a umístění Základní parametry Tlakové ztráty Údajový štítek... Tyto technické podmínky stanoví řadu vyráběných velikostí a provedení požárních ventilů (dále jen ventilů) PVM - E90 100, 125, 160, 200. Platí pro výrobu, navrhování, objednávání, dodávky, montáž a provoz.
