Na velikosti palety nezáleží. Se zařízením ErgoPack je vázání palet hračka. Strana 2.

Transkript

1 ErgoPack

2 Na velikosti palety nezáleží Se zařízením ErgoPack je vázání palet hračka Strana 2 wwwergopackde

3 Dobrý den! Pokud Vás zajímá elegantní řešení vázání palet, jste na správném místě, protože právě to je naše práce Bez bolestí zad, rychle, čistě a efektivně, to je ErgoPack! Možná jste ještě nad vázáním palet neuvažovali nebo z vlastní, bolestivé zkušenosti víte, že to je náročnější, než jste si kdy mysleli Tato brožura je tedy právě pro Vás Najdete zde vše, co potřebujete vědět o spolehlivém a ergonomickém balení palet Tím předběhnete konkurenci, u které jsou denně svázány tisíce palet způsobem tak nějak, což není ani spolehlivé, ani efektivní A samozřejmě to není dobré ani pro lidi, pro které je tahle práce namáhavá a může skončit vážnými bolestmi zad Tak tomu ale být nemusí Nabízím Vám lepší a jednodušší řešení: zařízení ErgoPack Projděte si tuto brožuru, a pokud budete mít jakýkoli dotaz, neváhejte se na nás obrátit Doufám, že si užijete čtení této brožury tak, jako nápady, které v ní najdete Andreas Kimmerle, Zakladatel a výkonný ředitel firmy ErgoPack wwwergopackde Strana 3

4 Myšlenka ErgoPacku: Ergonomie! Andreas Kimmerle, Zakladatel a výkonný ředitel firmy ErgoPack: Každý, kdo dnes neváže palety strojově, by měl mít špatné svědomí! Když přijde řeč na ergonomii, zakladatel ErgoPacku Andreas Kimmerle se rozvášní: Když je někdo dlouhodobě nebo dokonce nastálo pracovně neschopný kvůli problémům se zády, stojí to spoustu peněz Mnoho lidí si to zatím odmítá připustit Podle statistik jsou nejčastější nemocí z povolání právě problémy se zády, které jsou způsobeny právě shýbáním ErgoPack konečně vyřešil problémy s bolestí zad spojené s vázáním palet a přináší i další výhody Dokonce i ve svých školních letech, kdy Andreas Kimmerle pracoval v rodinné firmě v dřevařském průmyslu, ho trápilo věčné shýbání se, když musel vázat palety Jako zkušený inženýr dřevařského průmyslu začal hledat vhodné řešení Jenže jak sám říká: Specialisté nikdy správně tenhle problém nepochopili Buď mi ukázali obrovský stroj nebo mi jednoduše řekli, ať si vezmu násadu ze smetáku s drážkou na konci A Kimmerle se tedy dal do práce sám a v roce 1999 vyrobil svůj první stroj na vázání palet V roce 2002 získal zlatou medaili na mezinárodní výstavě vynálezců v Ženevě a Cenu německých vynálezců Tehdy založil firmu ErgoPack GmbH Již bylo prodáno přes 6000 ErgoPack systémů do 55 zemí z celého světa Tyto stroje jsou nenáročné na obsluhu a celý proces jde naprosto hladce Odborníci z ErgoPacku současně s dodáním systému také zaškolí zaměstnance přímo v zákazníkově provozovně Ergo- Pack - samotné jméno mluví samo za sebe: ergonomické vázání balíků a palet S ErgoPackem je shýbání již minulostí Budova ErgoPacku v Launingenu s kapacitou, která je dostatečná pro další růst firmy Budoucnost ErgoPacku vypadá dobře Protože poptávka po produktech firmy ErgoPack stále roste, přesunula v srpnu 2010 společnost kanceláře, výrobu i sklady z Höchstädtu do nových prostor několik kilometrů od Lauingenu Strana 4 wwwergopackde

5 Možnosti ErgoPacku ErgoPack je ta správná volba Nezáleží na tom, zda je paleta velká, malá, široká nebo vysoká ErgoPack sváže paletu bezpečně a spolehlivě, aniž by se balík na paletě houpal, mohl sklouznout nebo se rozbil Volbou ErgoPacku uděláte maximum pro bezpečnost zabaleného zboží na paletě během přepravy Věděli jste, že i v rané historii ErgoPacku bylo zařízeními ErgoPack svázáno přes 50 milionů palet a jinak zabaleného zboží? Bez jediné nehody To mluví samo za sebe Systém s patentovanou vodící řetězovou lištou je naprosto jedinečný Lišta protáhne pásku pod paletou s naloženým balíkem a podá pásku zpět obsluze Obsluha již jen vezme pásku, vloží ji do spojovací hlavy a páska je už napnuta a spojena automaticky Zakladatel a výkonný ředitel ErgoPacku říká: Zařízeními ErgoPack jsem se chtěl vyhnout věčnému shýbání při vázání palet a s tím i spojenými bolestmi zad A to se nám povedlo Každý, kdo dnes neváže palety strojově, by měl mít špatné svědomí! Tím, že Andreas Kimmerle vyřešil problém s bolestmi zad, tím zároveň vyřešil i jiný problém ErgoPack přinesl do vázání palet naprosto revoluční řešení To je oceňováno především zákazníky, kterými je přes tisíc společností z celého světa Mezi nimi jsou společnosti jako Bosch, Audi, Schwarzkopf-Henkel, ZF Sachs, MAN, VW a další Dalším podstatným přínosem zařízení ErgoPack je, že mohou být díky své flexibilitě okamžitě zařazena přímo do výrobních linek Jen ojediněle je potřeba speciálního designu, ale ani to není pro ErgoPack problém Nezáleží na tom, zda je paleta velká, malá, široká nebo vysoká ErgoPack sváže paletu bezpečně, spolehlivě a bez bolavých zad wwwergopackde Strana 5

6 Rychle, spolehlivě, čistě a ergonomicky Každý, kdo stále váže palety ručně, okamžitě ocení výhody Ergo- Packu Nejenže vyřeší potíže se zády, plynoucí z neustálého shýbání, ale přináší i další tři výhody, díky kterým ErgoPack předběhl konkurenci: n Rychlost Pracujeme za Vás I profesionál potřebuje dvě minuty, aby převázal dvakrát jednu europaletu ručně Se zařízením ErgoPack, které je poháněno elektricky, zvládnete to samé za méně, než jednu minutu, čímž ušetříte: Palety / den Ušetřený čas / den Ušetřený čas / měsíc minut 3,7 hodin minut 11,0 hodin minut 18,3 hodin 100 1,7 hodiny 36,7 hodin Rychle, spolehlivě, čistě a ergonomicky Co dříve vyžadovalo dvě osoby a namáhavé shýbání, to zvládne nyní jedna osoba elegantně a ergonomicky To je ErgoPack! Je zbytečné se ptát, zda se investice vyplatí Navíc, někdy je k vázání palety potřeba dvou lidí Jeden podává pásku horem, druhý ji šoupe pod paletou z druhé strany S ErgoPackem ušetříte druhou pracovní sílu, čímž ušetříte i náklady na mzdu! Kola s kuličkovými ložisky jsou z pevné gumy a průměrem 200 mm umožňují jednoduchý pohyb po jakémkoli povrchu kamkoli je potřeba To zní jako samozřejmost, ale jakékoli nám známé zařízení, které lze alespoň přibližně porovnávat se zařízením ErgoPack, je několikanásobně větší a stacionární stroj, který je také mnohonásobně dražší n Spolehlivost Za dobu, kdy jsme dodali přes 6000 zařízení ErgoPack, jsme neobdrželi jediné hlášení o závadě nebo nehodě Důvodem je snadná ovladatelnost a jednoduchost Největším problémem při ručním vázání palet je překroucení pásky To sníží pevnost pásky v tahu až o 30% Se zařízením ErgoPack je překroucení pásky minulostí Strana 6 wwwergopackde

7 n Čistota To je vždy první výhoda, kterou uživatelé zařízení ErgoPack zmiňují Obsluha si už nezašpiní ani ruce, ani kolena, čemuž se při ručním vázání palet, kdy bylo nutno dostat pásku pod paletou na druhou stranu, nedalo vyhnout Tenhle úkon je nyní prováděn ErgoPackem patentovanou vodící řetězovou lištou n Ergonomie ErgoPack zařízení jsou tak výjimečná především proto, že jejich největší výhoda je patrná až na druhý pohled A tou je ergonomie Historie vzniku ErgoPacku byla ale přesně opačná Byla to právě ergonomie, která vedla Andrease Kimmerleho k vývoji zařízení ErgoPack a právě ergonomie dala nakonec jméno i jeho společnosti: Ergo-Pack Až pak si uvědomil, že s patentem vodící řetězové lišty vyvinul vázací systém, který k ergonomickým výhodám přidává ještě výhody další, a to již výše popsanou úsporu času a nákladů, spolehlivost a čistotu Ergonomicky navrhované vybavení má ověřitelný pozitivní vliv na bezpečnost práce a ochranu zdraví Možnost nehody je v případě strojů ErgoPack značně minimalizována Méně času stráveného v pracovní neschopnosti znamená vyšší produktivitu Manuální vázání palet je činnost, při které se musí pracovníci neustále shýbat Pracovník se musí dvakrát sehnout a jednou obejít paletu, aby mohl uvázat paletu jedním páskem Aby byla paleta bezpečně uvázána, musí se použít dva pásky, což znamená, že se pracovník musí shýbnout čtyřikrát a dvakrát obejít paletu Při padesáti paletách denně to znamená, že se pracovník musí shýbnout dvě stě krát a paletu musí obejít stokrát Za týden je to již přes tisíc shýbnutí a pět set krát se musí paleta obejít s Ergo- Packem je tomu všemu konec! Bolesti zad, nejčastější příčina nemoci z povolání Napětí Poruchy spánku Bolesti zad Podrážděnost Nervozita / únava Zažívací potíže Bolesti hlavy Kožní potíže Bolesti kloubů četnost nemocí sta tázaných respondentů z toho nemoci spojených se zaměstnáním zdroj: WldO 2000 Co způsobuje bolesti zad Shýbání Bücken/geb / sehnutý Haltung postoj Těžká körp fyzická Schwerarbeit práce Zvedání Schweres těžkých břemen heben Nošení Schweres těžkých břemen tragen Otáčení seitlverdrehung v pase Tlačení Schieben/Ziehen / tahání Opakované gleichf stejné Bewegung pohyby Špatná schlechter ochrana Schutz Tvrdá/studená harter/kalter podlaha Boden Nároky Leistungsdruck na výkonnost Pracovní Arbeitstempo tempo Dlouhodobé ständig Stehen stání Klima Betriebsklima ve výrobě Omezený beengter prostor Platz zdroj: WldO % 60% 70% wwwergopackde Strana 7

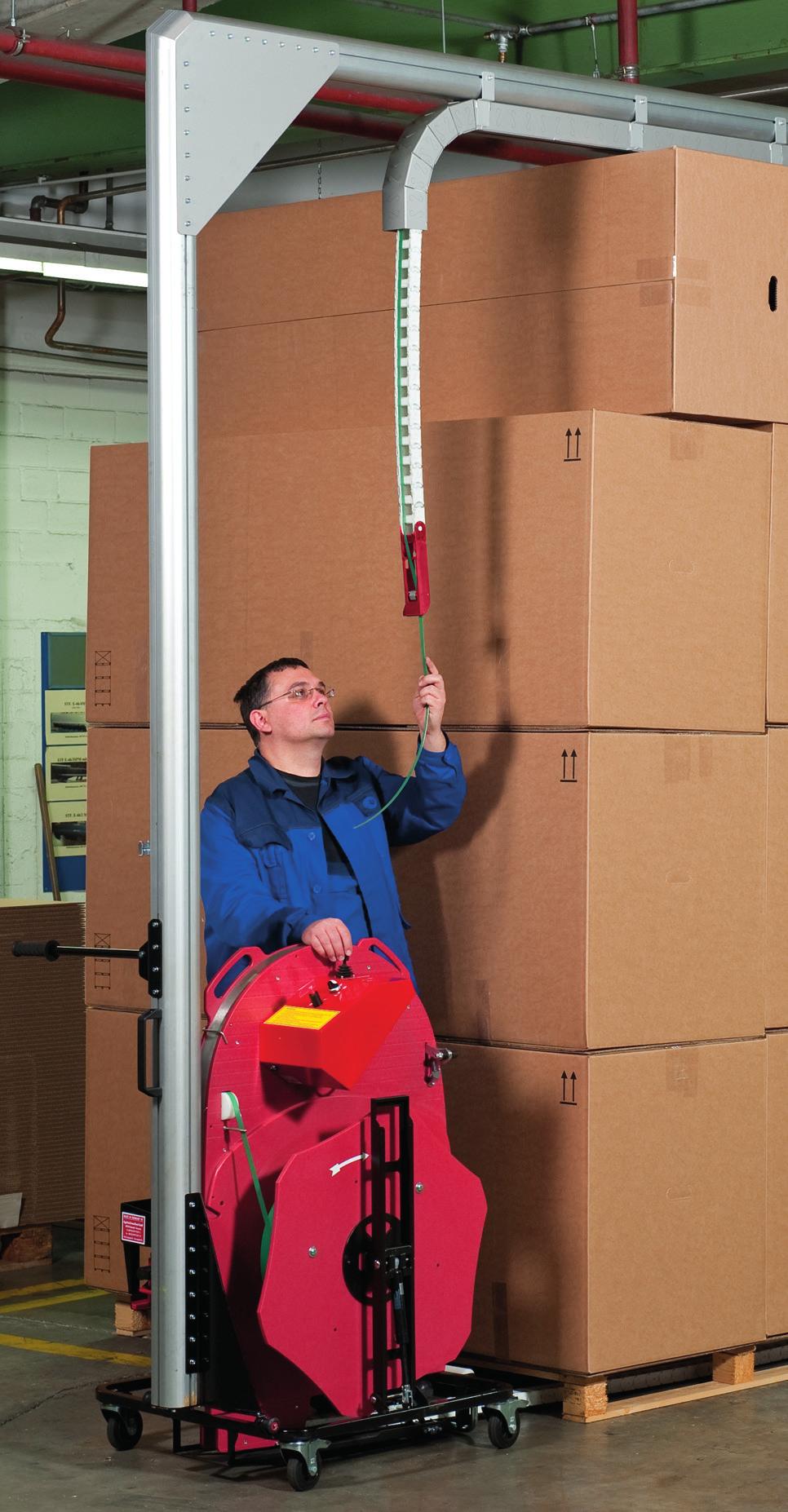

8 Zlatá medaile na mezinárodní výstavě vynálezců v Ženevě a Cena německých,vynálezců 2002 Portfolio produktů ErgoPack ErgoPack 725E / 740E Ergonomické zařízení na vázání palet Elektronicky regulovaný pohon, ovládací joystick Baterie Nabíjecí jednotka ErgoPack zvedák Spojovací hlava 725E / 740E s napínací silou N / N ErgoPack 700E Ergonomické zařízení na vázání palet Elektronicky regulovaný pohon, ovládací joystick Baterie Nabíjecí jednotka ErgoPack 700 Ergonomické zařízení na vázání palet S manuálním pohonem na kliku ErgoPack 700 představuje naší základní technologii, na které jsou založeny všechny naše modely s dalšími přídavnými prostředky pro pohodlnější provoz Mobilní rameno pro palety vysoké až 3,00 metry Tohle přídavné zařízení dovoluje vázat palety vysoké až 3,00 metry Je také ideální pro spolehlivé a opatrné vázání vyčnívajících balíků, nebo palet, na kterých je méně odolné zboží (například povrchy s nátěrem) Zásobník na plastové pásky Tento galvanizovaný odvíjecí zásobník je navržen pro použití v hale i ve venkovním prostředí Je vybaven speciálním podavačem pásky a externí bubnovou brzdou, což zabraňuje samovolnému odmotávání pásky Spojovač plastových pásků napájený akumulátorem Tento akumulátorem napájený spojovač je představitel moderních technologií Bezpečný nástroj, snadno ovladatelný jednou rukou, s vysokou napínací silou, nízkou hmotností, dobře vyvážený a kompaktní, ale masivní design určený obzvláště pro průmyslové využití PP a PET pásky Plastové pásky pro všechny dostupné produkty ErgoPack, vhodné pro všechny druhy baleného zboží Strana 8 wwwergopackde

9 Popis produktů ErgoPack 725E / 740E Šířka: 770mm, výška: mm, hloubka: 360 mm, hmotnost: 87,7 kg Připraven okamžitě k práci, součástí je spojovací hlava a baterie Součástí není páska Maximální rozměry palety: šířka: 2,40 m, výška: 2,20 m Světlá výška palety: minimálně 85 mm (u speciální verze 55 mm) Spojovací hlava: ErgoPack 725E: mm široký pásek, napínací síla do N ErgoPack 740E: mm široký pásek, napínací síla do N Životnost akumulátoru: přibližně 500 nabití, nabíjecí doba je přibližně 6 hodin ErgoPack 700E Stejné, jako u ErgoPack 725E / 740E, ale bez ErgoPack zvedáku a spojovací hlavy, hmotnost: 78,7 kg ErgoPack 700 Stejné, jako ErgoPack 700E, ale s manuálním pohonem na kliku místo elektronicky regulovaného pohonu Hmotnost: 59,7 kg Mobilní rameno Přídavná jednotka pro palety do výšky 3,00 metrů nebo pro vyčnívající balíky Výroba je individuální a záleží na rozměrech palety, která bude vázána Připojení ramene k ErgoPacku je zajištěno oddělitelnou rychlospojkou Odejmutí ramene z ErgoPacku zabere maximálně 30 sekund, což zajišťuje maximální flexibilitu Zásobník na plastové pásky Vnitřní průměr: 406 mm, hmotnost: 25 kg, výška: 700 mm, šířka: 400 mm, hloubka: 340 mm Velice pevná ocelová konstrukce Spojovač plastových pásků napájený akumulátorem Pro polyesterové (PET) nebo polypropylenové (PP) pásky OR-T 250: mm široký pásek, napínací síla do N OR-T 400: mm široký pásek, napínací síla do N Pásky PP: 12,7 x 0,73 mm, pevnost v tahu 263 kg, metrů/role, 48 rolí/paleta PP: 16,0 x 0,73 mm, pevnost v tahu 257 kg, metrů/role, 48 rolí/paleta PET: 12,5 x 0,6 mm, pevnost v tahu 290 kg, metrů/role, 22 rolí/paleta PET: 15,5 x 0,9 mm, pevnost v tahu 534 kg, metrů/role, 22 rolí/paleta PET: 19,0 x 0,8 mm, pevnost v tahu 650 kg, metrů/role, 22 rolí/paleta Zařízení ErgoPack jsou montována naší firmou v Lauingenu Na požádání Vám je naši odborníci dovezou, zaškolí Vaše zaměstnance a poradí, jak nejlépe naše produkty používat V praxi vždy fascinující: patentovaná vodící řetězová lišta podjede pod paletou, vzpřímí se a pošle pásek zpět k obsluze Rychlé, spolehlivé, čisté a k tomu všemu ještě šetrné k Vašim zádům! wwwergopackde Strana 9

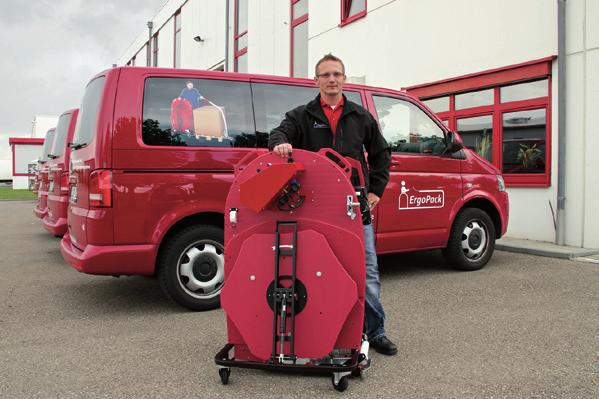

10 Školící a pohotovostní služba ErgoPack Osobní dodávka a zaškolení obsluhy ErgoPacku ulehčí Vašim pracovníkům seznámení a práci se systémem Ergo- Pack (foto: obchodní manager ErgoPack Deutschland Christian Arndt) Je to jednoduché Spolu s dodávkou zařízení ErgoPack si objednejte i školící kurz pro Vaše zaměstnance Ani Vy, ani Vaši zaměstnanci nepotřebují studovat návody a manuály Školící kurz trvá přibližně dvě hodiny Vše Vám bude ukázáno, vysvětleno a předvedeno v praxi Nezůstane jen u základního ovládání, ale předvedeme Vám, jak se mění role pásku, obsluhu ovládání, nabíjení a údržbu Dále s Vámi probereme nejčastější chyby, kterých se můžete s naším zařízením dopustit, a jak se těmto chybám vyhnout, bezpečnostní instruktáž a nakonec jak zvládnout vázání palet neobvyklých rozměrů a tvarů Spolu se školením obdržíte školící zprávu Školící příručku samozřejmě naleznete i na našem webu, ale osobní zaškolení je v každém případě efektivnější Pohotovostní služba: I pokud dojde během provozu k poruše, volejte na naši pohotovostní linku kde se budou naši odborníci snažit telefonicky vyřešit problém s Vašimi zaměstnanci Pokud se to nepodaří, do doby, než bude Vaše zařízení opraveno, vám okamžitě zapůjčíme náhradní zařízení Tipy k praktickému využit zařízení ErgoPack:: Garance spokojenosti Jsme naprosto přesvědčeni o spolehlivosti a produktivnosti zařízení ErgoPack Po dodávce a proškolení můžete do čtyř týdnů ErgoPack zařízení vrátit, pokud se ukáže, že nezvyšuje Vaši produktivitu V tomto případě platíte jen administrační poplatek 8% z ceny objednávky a náklady na dopravu Andreas Kimmerle, Výkonný ředitel ErgoPack sro n Dejte tomu trochu času: I když jsou zaměstnanci zaškoleni, chvíli jim potrvá, než si na naše produkty zvyknou a naučí se s nimi pracovat Pokud je zařízení okamžitě zapojeno do provozu, který bývá hektický, zaměstnanci si nebudou jisti a budou nervózní, což není nikomu příjemné n Zařízení můžete nabíjet buď tím, že vyjmete baterii a dáte ji do nabíjecí jednotky, nebo zaparkujete k nabíjecí jednotce celé zařízení ErgoPack Nabíjecí čas je přibližně 6 hodin v případě, že je baterie plně vybita Při směnném provozu budete potřebovat náhradní baterii Životnost baterie prodloužíte, pokud budete baterii nabíjet častěji, ideálně přes noc n Pohon na kliku, nebo elektronicky? Dokonce i zařízení ErgoPack s pohonem na kliku Vám ušetří spousty času Pokud ale vážete více než deset palet denně, budou pro Vás výhodnější a efektivnější zařízení ErgoPack s elektronicky regulovatelným pohonem, zvedákem a spojovací hlavou Strana 10 wwwergopackde

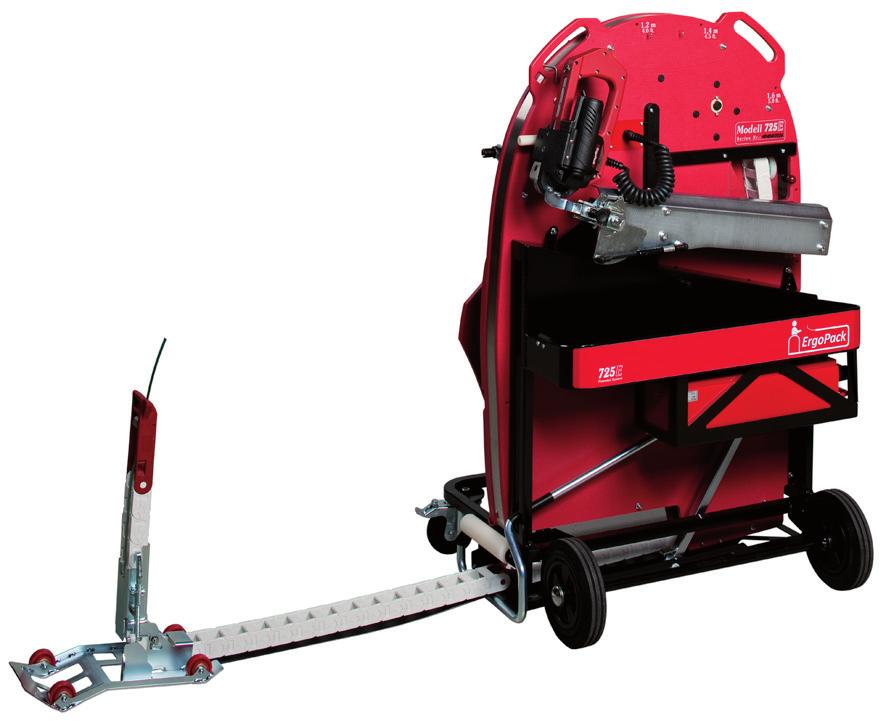

11 Ergonomické držadlo pro pohodlnou manipulaci M Nárazu vzdorný speciální plast O odolný proti opotřebení Kola s kuličkovými ložisky jsou z pevné gumy a průměrem 200 mm umožňují jednoduchý pohyb po jakémkoli M povrchu Robustní O ocelový rám s elektroforézním nástřikem N Zaoblené okraje pro zvýšení bezpečnosti Patentovaný pojezd s s kolečky opatřenými kuličkovým ložiskemo ErgoPack správná volba Jak je vidět na ilustraci, nejen samotná ErgoPack zařízení, ale i jejich design a uživatelská přívětivost jsou spojeny se všemi současnými ergonomickými nároky a požadavky na rychlý, spolehlivý a čistý pracovní proces ErgoPack byl vyvinut v praxi pro praxi do nejmenšího detailu, takže Vy a Vaši zaměstnanci v budoucnu zvládnou většinu problémů, které při vázání palet nastávají, mnohem jednodušeji ErgoPack je vždy ta správná volba! PKompaktní řídící a ovládací jednotka, která může být jednoduše vyjmuta a vyměněna pro opravu nebo údržbu Rychlé a jednoduché nastavení šířky od 1,0m do 2,4 m speciálním samo zamykacím klipem O ErgoPack řezačka Ppro snadné řezání PP + PET pásek N Řídící kolečka s kuličkovými ložisky jsou vybaveny brzdou pro přesné umístění před paletou Stabilní úložný prostor z 2 mm oceli, který zabrání vypadnutí nářadí i při O naklonění zařízení P N Patentovaná vodící řetězová lišta N Automatický zvedák druhého konce pásky, díky kterému se nemusí pracovník obsluhy ohýbat Integrovaná a ergonomicky tvarovaná spojovací hlava s napínací silou až 4000 N ErgoPack zvedák, který umožňuj lehkou manipulaci se spojovací hlavou M N 24V baterie, která umožní na jedno nabití provést až 400 vázání ErgoPack Deutschland GmbH wwwergopackde Strana 11

12 Výhradní distributor pro Českou republiku Kde nás najdete ErgoPack Bohemia A division of ALTEG Bohemia ALTEG Bohemia sro Office: Na Kopečku 8 1/5 CZ Poděbrady Tel liborhrstka@altegcz wwwaltegcz ErgoPack Deutschland GmbH Ergonοmic Pallet Strapping Systems Hanns-Martin-Schleyer Straße Lauingen Germany Telefon: +49 (0) 9072 / Fax: +49 (0) 9072 / info@ergopackde wwwergopackde Strana 12 wwwergopackde
