1 TER Česká s.r.o. OMEZENÍ PŘETĚŽOÁNÍ JEŘÁŮ ÁŽENÍ ŘEMEN popis systému vyhodnocovací a zobrazovací jednotky displeje přídavný displej DINOS přehled tenzometrů

2 OSH Obsah Popis systému JUNIOR MIR LPH KPP DINOS Displeje srovnání parametrů Tenzometr na l SILO Single eam SILO Tenzometr na šasi Ohybový nosník Čep Poptávkový / objednávkový formulář tenzometru čep ET Stainless Series ET Telemetry Link ET Series Tenzometr 'oko' Telemetry Shackle Pin utton ell omp ell Low Profile - Standard Series Low Profile - luminium Series S ell Jednobodový snímač Ohybový tenzometr Momentový tenzometr Prutový tenzometr Montovaný tenzometr se šrouby Tahový závitový tenzometr Klínový tenzometr Kontaktní informace

3 Popis systému: Systém omezení přetěžování jeřábů se skládá z měřícího tenzometru a vyhodnocovací / zobrazovací jednotky displeje LPH, JUNIOR, KPP nebo MIR, která určuje aktuální hmotnost břemene a umožňuje celou řadu dalších funkcí. Displeje mohou být osazeny rozšiřujícími kartami s výstupy, pomocí kterých se realizují funkce omezení přetěžování zdvihacích zařízení. Displeje umožňují buď montáž do panelu nebo na DIN lištu. Jednotky jsou programovatelné vestavěnými tlačítky pomocí menu nebo prostřednictvím P a softwarové aplikace (MIR) a umožňují nastavit přesně podle požadavků uživatele. případě potřeby je možné nastavení a konfiguraci libovolně měnit. Systém lze vybavit přídavnou, externí, jedno nebo oboustrannou zobrazovací jednotkou DINOS s velikostí číslic až 0 mm. Jako snímací prvky slouží různé typy tenzometrů, podle způsobu montáže do stávající konstrukce zdvihacího zařízení. Pro servisní pracovníky a zaměstnance údržby máme v nabídce komplety závěsného tenzometru ET Series nebo tenzometru v provedení 'oko', oba s přenosným, kapesním vyhodnocovacím modulem s rádiovým přenosem nebo připojeným kabelem. Tenzometry jsou navrženy zejména pro servisní účely: opakovu, častou, rychlou a jednoduchou montáž, nízkou hmotnost a snadnou přenositelnost. Jsou vyrobeny z lehké slitiny a ET Series je dodávána včetně transportního zavazadla. HOMOLOGE, ERTIFIKÁTY, ZÁRUK: ZORZOÍ YHODNOOÍ JEDNOTKY Shoda s normami a obecnými předpisy: EM 89/336/EE, LD 73/23/EE, 2002/96/E EN , EN , EN , EN , EN , EN , EN , EN , EN / ISPR22, EN Homologace: E Záruka: 2 nebo 3 roky (podle typu) TENZOMETRY Shoda s normami a obecnými předpisy: nedílnou součástí každého tenzometru je Prohlášení o shodě s normami a obecnými předpisy a Kalibrační protokol Záruka: 2 nebo 3 roky (podle typu) ertifikát TEX: TEX / IEEx Ex ia II T6 Ex td 20 T85 některé typy tenzometrů jsou k dispozici v tomto provedení volitelně UPOZORNĚNÍ: eškeré údaje uvedené v tomto dokumentu jsou pouze informativní a mohou být bez upozornění změněny.

4 Displeje JUNIOR, JUNIOR 20 ZÁKLDNÍ LSTNOSTI plně programovatelná vyhodnocovací a zobrazovací jednotka určená k zabudování do panelu nejjednodušší jednotka pro realizace základních funkcí omezení přetížení zvedacích zařízení resp. vážení břemen možnost přímého vyvedení samostatného tlačítka TR na panel ochrana nastavení odnímatelnou interní elektrickou propojkou programování prostřednictvím integrovaných tlačítek a interními jumpery 4místný číslicový LED displej, 2 indikační LED diody výška číslic 14 mm (displeje JUNIOR) nebo 20 mm (displeje JUNIOR 20) široký rozsah napájecího napětí volitelná možnost 2 nezávislých, programovatelných stavových reléových výstupů s možností nastavení úrovně, módu (pokles/překročení) a doby zpoždění nebo hystereze (hodnota, symetrická/asymetrická) pro změnu jejich stavu JUNIOR STNDRDNÍ FUNKE TR standardní funkce TR s programovatelnou možností zamezení přístupu tlačítkem na displeji. Přístup prostřednictvím zadního konektoru zůstává možný vždy. JUNIOR 20 TEHNIKÉ PRMETRY NPÁJENÍ 50/60 Hz 230/115, 24/48 (± 10) D 12 (10,5 16 ) 24 (21 32 ) 48 (42 64 ) spotřeba 3 W DISPLEJ provedení 4místný LED + 2 indikační LED výška číslice 14 mm (Junior), 20 mm (Junior 20) rozsah zobrazení / 9999 barva červená programovatelná, pevná pozice desetinné čárky /D převodník Linearizace převodní křivky Koeficient teplotní závislosti Čas pro tepelné ustálení -1 ± 15 bit, s 2 body s možností inverze 100 ppm/ 5 min Provozní teplota Skladovací teplota Provozní vlhkost < 95 (do + 40 ) Provozní nadmořská výška < 2000 m n.m. nější rozměry mm kryt 1/8 DIN materiál krytu polykarbonát UL 94 0 výřez pro panel mm Hmotnost 0 g Krytí čelního panelu IP65 (pro vnitřní použití) LSTNOSTI ÝSTUPŮ stavové výstupy pomocí samostatné, volitelné rozšiřující karty vložené do jednotky JUNIOR STOÉ ÝSTUPY 2RE 2 nezávisle programovatelné výstupy pomocí spínacích relé možnosti nastavení viz. lastnosti 2 relé SPDT, 8 / 0, D STRUKTUR ROZMĚRY MONTÁŽ panel upevňovací spony deska stavové výstupy 2RE volitelná těsnící rámeček 96 mm kryt čelního panelu základní deska modul displeje a tlačítek pouzdro 1/8 DIN mm 48 mm 60 mm rozměry výřezu v panelu 92 mm 45 mm ROZMĚRY 13 mm 48 mm 43,50 mm 1 UP SHIFT DT 2 JUNIOR ENTER 96 mm 16,40 66 mm 17 mm 91 mm

5 Displej MIR ZÁKLDNÍ LSTNOSTI plně programovatelná vyhodnocovací a zobrazovací jednotka určená k zabudování do panelu 12 uživatelských funkcí přístupných prostřednictvím zadního konektoru funkce návratu továrního nastavení částečná nebo úplná ochrana nastavení kódem funkce varovného rozblikání displeje při dosažení nastavené hodnoty programování vestavěnými tlačítky a menu nebo pomocí P a softwarové aplikace 5místný číslicový LED displej s možností výběru 3 barev zobrazení a 2 úrovní intenzity jasu, 8 indikačních LED diod široký rozsah napájecího napětí možnost připojení přídavné zobrazovací jednotky pomocí sériového rozhraní možnost stavových, datového a analogového výstupu pomocí rozšiřujících karet 2 nebo 4 nezávislé, programovatelné stavové výstupy s možností nastavení úrovně, módu (pokles/překročení) a doby zpoždění nebo hystereze (hodnota, symetrická/asymetrická) pro změnu jejich stavu datový, sériový výstup RS232 nebo RS485 proudový nebo napěťový analogový výstup formou karty s jedním typem výstupu. Instalována může být pouze jedna karta. záruka 3 roky STNDRDNÍ FUNKE TR MIN a MX RESET HOLD možnost 3 způsobů funkce tary, přírůstkové vážení automatické ukládání minimální a maximální naměřené hodnoty od posledního vymazání paměti vymazání paměti minimální nebo maximální hodnoty trvalé zobrazení poslední naměřené hodnoty (přístupná pouze prostřednictvím zadního konektoru) TEHNIKÉ PRMETRY NPÁJENÍ univerzální , D nízké napěti 10,5 70,0 D, spotřeba 5 W (základ), 8 W (max.) DISPLEJ provedení 5místný LED + 8 indikačních LED výška číslice 14 mm rozsah zobrazení / barvy červená, zelená, žlutá jas nastavitelný ve 2 stupních /D převodník Linearizace převodní křivky Koeficient teplotní závislosti Čas pro tepelné ustálení ± 15 bit, 20 s 10 bodů 100 ppm/ 10 min Provozní teplota Skladovací teplota Provozní vlhkost < 95 (do + 40 ) Provozní nadmořská výška < 2000 m n.m. nější rozměry mm kryt 1/8 DIN materiál krytu polykarbonát UL 94 0 Hmotnost 160 g Krytí čelního panelu IP65 (pro vnitřní použití) -1 LSTNOSTI ÝSTUPŮ každá skupina výstupů je realizována samostatnou, volitelnou rozšiřující kartou vloženou do jednotky MIR STOÉ ÝSTUPY 2RE 4RE 4OP 4OPP DTOÉ ÝSTUPY komunikační protokoly: přenosová rychlost NLOGOÉ ÝSTUPY proudový výstup napěťový výstup nezávisle programovatelné výstupy pomocí spínacích relé nebo tranzistorů možnosti nastavení viz. lastnosti. Na kartě může být osazena vždy pouze jedna z následujících volitelných možností spínacích prvků. 2 relé SPDT, 8 / 0, D 4 relé SPST 0,2 / 0, 50 D 4 tranzistory NPN 50 m / 50 D 4 tranzistory PNP 50 m / 50 D sériový výstup RS232 nebo RS485 SII, ISO1745, MODUS RTU baud napěťový nebo proudový výstup. Každý typ výstupu je realizován samostatnou kartou m 0 10 STRUKTUR ROZMĚRY MONTÁŽ deska analogový výstup volitelná deska stavové výstupy volitelná panel těsnící rámeček upevňovací spony deska datový výstup volitelná 96 mm kryt čelního panelu základní deska modul displeje a tlačítek pouzdro 1/8 DIN mm 48 mm 60 mm rozměry výřezu v panelu 92 mm 45 mm ROZMĚRY 13 mm TRE 1 MX 2 MIN 3 48 mm 43,50 mm PROG 4 TRE MX/MIN DT MIR ENTER 96 mm 16,40 66 mm 17 mm 91 mm

6 Displej LPH ZÁKLDNÍ LSTNOSTI plně programovatelná vyhodnocovací a zobrazovací jednotka určená k zabudování do panelu s vysokou í /D převodu 28 uživatelských funkcí přístupných prostřednictvím zadního konektoru možnost přímého vyvedení samostatných tlačítek MX / MIN, TR, RESET a HOLD na panel funkce návratu továrního nastavení částečná nebo úplná ochrana nastavení kódem funkce varovného rozblikání displeje při dosažení nastavené hodnoty programování integrovanými tlačítky pomocí menu hlavní, 5místný a pomocný, jednomístný LED displej, 14 indikačních LED diod možnost připojení přídavné zobrazovací jednotky pomocí sériového rozhraní možnost stavových, datového, logického a analogového výstupu pomocí rozšiřujících karet 2 nebo 4 nezávislé, programovatelné stavové výstupy s možností nastavení úrovně, módu (pokles/překročení) a doby zpoždění nebo hystereze (hodnota, symetrická/asymetrická) pro změnu jejich stavu datový, sériový výstup RS232 nebo RS485 proudový nebo napěťový analogový výstup formou jedné karty se softwarově přepínatelným typem výstupu volitelná možnost paralelního logického výstupu TTL / 24 D STNDRDNÍ FUNKE TR MIN a MX RESET HOLD standardní funkce TR s možností nastavení ev. uzamčení jedné pevné hodnoty pomocí programu automatické ukládání minimální a maximální naměřené hodnoty od posledního vymazání paměti vymazání paměti TRY, minimální nebo maximální hodnoty rozšířená funkce HOLD (přístupná pouze prostřednictvím zadního konektoru) trvalé zobrazení poslední naměřené hodnoty s možností zastavení změn analogového a logického výstupu (standardní nastavení) TEHNIKÉ PRMETRY NPÁJENÍ 50/60 Hz 115/230, 24/48 (± 10) D spotřeba 5 W (základ), 10 W (max.) DISPLEJ hlavní 5místný LED, červený, 14 mm rozsah zobrazení / pomocný 1místný LED, zelený, 10 mm indikační LED 14 pro programování a stav programovatelná pozice desetinné čárky /D převodník Linearizace převodní křivky Koeficient teplotní závislosti Čas pro tepelné ustálení ± 16 bit, 16 s 12 bodů 100 ppm/ 5 min Provozní teplota Skladovací teplota Provozní vlhkost < 95 (do + 40 ) Provozní nadmořská výška < 2000 m n.m. nější rozměry mm kryt 1/8 DIN materiál krytu polykarbonát UL 94 0 výřez pro panel mm Hmotnost 600 g Krytí čelního panelu IP65 (pro vnitřní použití) -1 LSTNOSTI ÝSTUPŮ každá skupina výstupů je realizována samostatnou, volitelnou rozšiřující kartou vloženou do jednotky LPH STOÉ ÝSTUPY 2RE 4RE 4OP 4OPP DTOÉ ÝSTUPY komunikační protokoly: přenosová rychlost NLOGOÉ ÝSTUPY proudový výstup napěťový výstup LOGIKÝ ÝSTUP D nezávisle programovatelné výstupy pomocí spínacích relé nebo tranzistorů možnosti nastavení viz. lastnosti. Na kartě může být osazena vždy pouze jedna z následujících volitelných možností spínacích prvků. 2 relé SPDT, 8 / 0, D 4 relé SPST 0,2 / 0, 50 D 4 tranzistory NPN 50 m / 50 D 4 tranzistory PNP 50 m / 50 D sériový výstup RS232 nebo RS485 SII, ISO1745, MODUS RTU baud napěťový nebo proudový výstup formou karty se softwarově přepínatelným typem výstupu 4 20 m 0 10 paralelní výstup, TTL logika 24 D STRUKTUR deska logický výstup D volitelná deska datový výstup volitelná deska analogový výstup volitelná deska stavové výstupy volitelná ROZMĚRY MONTÁŽ panel rozměry výřezu 92 mm 45 mm těsnící rámeček 96 mm upevňovací spony deska vstupů /D převodník upevňovací spony 48 mm kryt modul displeje a tlačítek základní deska deska filtrů napájení pouzdro 1/8 DIN 120 mm ROZMĚRY 13 mm PROG 1 2 RUN TRE HOLD LIMIT MIN MX DT 3 48 mm 43 mm PRG INP1 DSP1 INP2 DSP2 FLT STORE 4 TRE RESET LIMIT MX/MIN DT LPH TEH ES ENTER 96 mm 16, mm 17 mm 91 mm

7 Displej KPP ZÁKLDNÍ LSTNOSTI špičková, plně programovatelná vyhodnocovací a zobrazovací jednotka určená k zabudování do panelu s vysokou í /D převodu a dvěma vstupy možnost vzájemných i samostatných aritmetických operací (+, -,,, ) se vstupními hodnotami 26 dalších uživatelských funkcí přístupných prostřednictvím zadního konektoru časová základna ve formátu: SS MM HH den pro funkce TOTL s programovatelným rozsahem možnost přímého vyvedení samostatných tlačítek MX / MIN, TR, RESET a HOLD na panel funkce návratu továrního nastavení částečná nebo úplná ochrana nastavení kódem funkce varovného rozblikání displeje při dosažení nastavené hodnoty programování integrovanými tlačítky pomocí menu hlavní, 6místný a pomocný, 8místný LED displej se 2 nastavitelnými stupni intenzity jasu, 8 indikačních LED diod možnost připojení přídavné zobrazovací jednotky pomocí sériového rozhraní možnost stavových, datového a analogového výstupu pomocí rozšiřujících karet 2 nebo 4 nezávislé, programovatelné stavové výstupy s možností nastavení úrovně, módu (pokles/překročení) a doby zpoždění nebo hystereze (hodnota, symetrická/asymetrická) pro změnu jejich stavu, NO nebo N a nastavitelným blokováním návratu a to v závislosti buď na vstupní hodnotě libovolného vstupu nebo na výsledku aritmetické operace s jednou nebo oběma vstupními hodnotami nebo funkce TOTL datový, sériový výstup RS232 nebo RS485 proudový nebo napěťový analogový výstup formou jedné karty se softwarově přepínatelným typem výstupu STNDRDNÍ FUNKE TR MIN a MX RESET HOLD standardní funkce TR s možností nastavení ev. uzamčení jedné pevné hodnoty pomocí programu (jako taru lze uložit pouze vstupní hodnotu, nikoli výsledek matematické operace) automatické ukládání minimální a maximální naměřené hodnoty od posledního vymazání paměti vymazání paměti TRY, minimální nebo maximální hodnoty rozšířená funkce HOLD (přístupná pouze prostřednictvím zadního konektoru) trvalé zobrazení poslední naměřené hodnoty s možností zastavení změn analogového a datového výstupu (standardní nastavení) TEHNIKÉ PRMETRY NPÁJENÍ 50/60 Hz 115/230, 24/48 (± 10) spotřeba 5 W (základ), 10 W (max.) DISPLEJ hlavní 5místný + 1 pozice, LED, červený, 14 mm rozsah zobrazení / 9999 pomocný 8místný LED, zelený, 8 mm rozsah zobrazení / indikační LED 8 pro programování a stav programovatelná pozice desetinné čárky (oba displeje) /D převodník Linearizace převodní křivky Koeficient teplotní závislosti Čas pro tepelné ustálení -1 ± 15 bit, 100 s (každý vstup) 15 bodů (každý vstup) 100 ppm/ 10 min Provozní teplota Skladovací teplota Provozní vlhkost < 95 (do + 40 ) Provozní nadmořská výška < 2000 m n.m. nější rozměry mm kryt 1/8 DIN materiál krytu polykarbonát s/ul 94-0 výřez pro panel mm Hmotnost 600 g Krytí čelního panelu IP65 (pro vnitřní použití) ČSOÁ ZÁKLDN LSTNOSTI ÝSTUPŮ každá skupina výstupů je realizována samostatnou, volitelnou rozšiřující kartou vloženou do jednotky KPP STOÉ ÝSTUPY 2RE 4RE 4OP 4OPP DTOÉ ÝSTUPY komunikační protokoly: přenosová rychlost NLOGOÉ ÝSTUPY proudový výstup napěťový výstup časová základna ve formátu: SS MM HH den pro funkce TOTL s programovatelným rozsahem nezávisle programovatelné výstupy pomocí spínacích relé nebo tranzistorů možnosti nastavení viz. lastnosti. Na kartě může být osazena vždy pouze jedna z následujících volitelných možností spínacích prvků. 2 relé SPDT, 8 / 0, D 4 relé SPST 0,2 / 0, 50 D 4 tranzistory NPN 50 m / 50 D 4 tranzistory PNP 50 m / 50 D sériový výstup RS232 nebo RS485 SII, ISO1745, MODUS RTU baud napěťový nebo proudový výstup formou karty se softwarově přepínatelným typem výstupu 4 20 m 0 10 STRUKTUR deska datový výstup volitelná deska analogový výstup volitelná deska stavové výstupy volitelná ROZMĚRY MONTÁŽ panel rozměry výřezu 92 mm 45 mm těsnící rámeček upevňovací spony deska vstupů 96 mm upevňovací spony kryt deska filtrů napájení pouzdro 1/8 DIN 48 mm modul displeje a tlačítek základní deska 120 mm ROZMĚRY 13 mm M X 1 M IN 2 HOLD 3 48 mm 43 mm TRE 4 TRE RESET LIMIT ISUL DT KPP ES ENTER 96 mm 16, mm 17 mm 91 mm

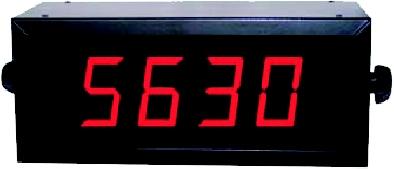

8 Přídavné displeje DINOS DINOS DN109 Napájení , 50/60Hz 24 D Spotřeba jednostranný: 3,0 W / místo oboustranný: 7,0 W / místo Displej až 7 míst, desetinná tečka ýška číslice 57 mm arvy červená, zelená, žlutá iditelnost 30 m (pro červené provedení) Interface RS 232, RS 485 Komunikační protokol SII, ISO1745, MODUS RTU Provozní teplota Skladovací teplota Provozní vlhkost 5 95 (nekondeznační) Max. vnější osvětlení 1000 lx Krytí IP41, IP65 (podle provedení) 9 4 otvor Ø počet míst rozměr (mm) hmotnost (kg) *) / / / / /3 *) jedno / oboustranné provedení / / /4 85 Poloha montážních otvorů upevňovací konzoly displeje DINOS DN Napájení , 50/60Hz 24 D Spotřeba jednostranný: 3,6 W / místo oboustranný: 7,2 W / místo Displej až 7 míst, desetinná tečka ýška číslice 100 mm arvy červená, zelená, žlutá iditelnost 50 m (pro červené provedení) Interface RS 232, RS 485 Komunikační protokol SII, ISO1745, MODUS RTU Provozní teplota Skladovací teplota Provozní vlhkost 5 95 (nekondeznační) Max. vnější osvětlení 1000 lx Krytí IP41, IP65 (podle provedení) počet míst rozměr (mm) hmotnost (kg) *) 9 4 otvor Ø ,0/4, ,0/4,5 4,5/4, ,5/5, ,0/5,5 85 Poloha montážních otvorů upevňovací konzoly displeje ,0/5, ,5/6, ,5/6,5 *) jedno / oboustranné provedení DINOS DN Napájení , 50/60Hz 24 D Spotřeba jednostranný: 7,0 W / místo oboustranný: 14,0 W / místo Displej až 7 míst, desetinná tečka ýška číslice 0 mm arvy červená iditelnost 1 m Interface RS 232, RS 485 Komunikační protokol SII, ISO1745, MODUS RTU Provozní teplota Skladovací teplota Provozní vlhkost 5 95 (nekondeznační) Max. vnější osvětlení 1000 lx Krytí IP41 počet míst 9 4 otvor Ø otvor Ø Poloha montážních otvorů upevňovací konzoly displeje rozměr (mm) hmotnost (kg) *) 7/8 9/10 10/13 12/15 14/18 16/20 17/22 19/24 21/27 *) jedno / oboustranné provedení

9 zájemné srovnání parametrů a přehled funkcí displejů TYP DISPLEJE JUNIOR MIR LPH KPP počet vstupů DISPLEJ počet počet míst výběr barvy intenzita jasu , , 8 2 /D převod linearizace převodní křivky bit, s 2 body bit, 20 s 10 bodů bit, 16 s 12 bodů bit, 100 s 15 bodů ÝSTUPY stavové výstupy analogový výstup datový výstup logický výstup 2 2/4 2/4 2/4 FUNKE varování blikáním TR, MIN/MX, RESET, HOLD přímé vyvedení tlačítek uživatelské funkce matematické funkce funkce TOTL časová základna TR 2 ne Přehled základních a uživatelských funkcí přístupných prostřednictvím zadního konektoru N2 MIR 1 TRE * uloží zobrazenou hodnotu a vynuluje displej platí i pro JUNIOR 2 RESET TRE * zobrazí uloženou hodnotu a vymaže paměť platí i pro JUNIOR 3 PEK zobrazí aktuální uloženou hodnotu 4 LLEY zobrazí aktuální uloženou hodnotu 5 RESET PEK/LLEY vymaže právě zobrazenou hodnotu 6 HOLD * zastaví přepisování údajů na displeji, nemá vliv na hodnoty výstupů 7 PRINT zobrazenou hodnotu odešle na tiskárnu 8 PRINT GROSS brutto hodnotu (vstupní hodnota + TR) odešle na tiskárnu 9 PRINT TRE hodnotu TRY odešle na tiskárnu 10 SEND SII poslední 4 zobrazené číslice odešle do SII zobrazovače (MIR-S) 11 HNGE DISP. RIGHTNESS změní intenzitu jasu displeje na druhou úroveň 12 SHOW SETPOINT LUE pokud je aktivována zobrazí nastavení vybraného stavového výstupu LPH 1 TRE * uloží zobrazenou hodnotu a vynuluje displej 2 RESET TRE zobrazí uloženou hodnotu a vymaže paměť 3 PEK zobrazí aktuální uloženou hodnotu 4 LLEY zobrazí aktuální uloženou hodnotu 5 RESET PEK/LLEY vymaže právě zobrazenou hodnotu (pokud je zobrazena) 6 PEK/LLEY * postupně zobrazuje min. a max. uloženou hodnotu a aktuální vstupní hodnotu 7 RESET * v kombinaci s 1 vymaže TRU, v kombinaci s 6 vymaže právě zobrazenou hodnotu (PEK nebo LLEY) 8 HOLD 1 zastaví přepisování údajů na displeji, neovlivní výstupní hodnoty 9 HOLD 2 * zastaví přepisování údajů na displeji a výstupních hodnot analogového a D výstupu 10 INPUT zobrazí aktuální vstupní hodnotu v m (bude blikat) 11 GROSS zobrazí aktuální vstupní hodnotu brutto (vstupní hodnota + TR) 12 TRE zobrazí aktuální hodnotu TRY 13 N GROSS na analogový výstup se odesílají hodnoty brutto (vstupní hodnota + TR) 14 ZERO N výstupní hodnota analogového výstupu se nastaví na nulovou hodnotu (0 nebo 4 m) 15 N PEK na analogový výstup se odesílají hodnoty PEK 16 N LLEY na analogový výstup se odesílají hodnoty LLEY 17 PRINT NET na tiskárnu odešle vstupní hodnotu 18 PRINT GROSS na tiskárnu odešle hodnotu brutto (vstupní hodnota + TR) 19 PRINT TRE na tiskárnu odešle hodnotu TRY 20 PRINT SET1 hodnoty nastavení a aktuální stav stavového výstupu 1 odešle na tiskárnu 21 PRINT SET2 hodnoty nastavení a aktuální stav stavového výstupu 2 odešle na tiskárnu 22 PRINT SET3 hodnoty nastavení a aktuální stav stavového výstupu 3 odešle na tiskárnu 23 PRINT SET4 hodnoty nastavení a aktuální stav stavového výstupu 4 odešle na tiskárnu 24 FLSE SETPOINTS umožní přístup k programování parametrů 4 stavových výstupů v případě, že není karta instalována RESET SETPOINTS deaktivuje všechna relé stavových výstupů u kterých je nastaveno blokování návratu, a která se právě nenacházejí v aktivním stavu 26 ROUND RS na sériovém výstupu nastaví odesílání vstupních dat bez jejich dodatečných úprav (filtrace, zaokrouhlování) 27 ROUND D na D výstupu nastaví odesílání vstupních dat bez jejich zaokrouhlování 28 ROUND SII poslední 4 zobrazené číslice odešle do SII zobrazovače (MIR-S) KPP 1 TRE * uloží zobrazenou hodnotu aktivního vstupu a vynuluje displej (nelze v režimu matematických funkcí) 2 RESET TRE zobrazí uloženou hodnotu a vymaže paměť (nelze v režimu matematických funkcí) 3 RESET TOTL vymaže hodnotu TOTL 4 STOP TOTL zastaví změny hodnoty TOTL 5 ISUL zobrazí / změní zdroj pro zobrazení na hlavním displeji 6 DISPLY PEK/LUE * postupně zobrazuje min. a max. hodnoty aktivního vstupu 7 OMINED RESET * v kombinaci s 1 vymaže TRU, v kombinaci s 6 vymaže právě zobrazenou hodnotu na pomocném displeji (PEK, LLEY nebo TOTL) 8 HOLD 1 zastaví přepisování údajů na displeji, zachová možnost přepínání zdrojů pro zobrazení (tyto údaje se také nebudou přepisovat) 9 HOLD 2 * jako HOLD 1, navíc zastaví změny analogového výstupu a dat pro externí displej nebo hodnoty TOTL na sériovém výstupu 10 DISPLY INPUT místo hodnoty TOTL zobrazí na pomocném displeji hodnotu právě aktivního vstupu (nelze v režimu matematických funkcí) 11 DISPLY GROSS místo hodnoty TOTL zobrazí na pomocném displeji hodnotu brutto (vstup + TR) aktivního vstupu (nelze v režimu matematických funkcí) 12 DISPLY TRE místo hodnoty TOTL zobrazí na pomocném displeji hodnotu TRY aktivního vstupu (nelze v režimu matematických funkcí) 13 N GROSS na analogový výstup se odesílají hodnoty brutto, ale pouze pokud je jako zdroj pro tento výstup nastaven výsledek matematické funkce nebo hodnota TOTL 14 N ZERO výstupní hodnota analogového výstupu se nastaví na nulovou hodnotu (0 nebo 4 m) 15 DELETE UX vypne přídavný displej pokud zobrazuje hodnoty TOTL 16 PRINT TOTL hodnotu TOTL odešle na tiskárnu 17 PRINT NET1 zobrazenou hodnotu 1. vstupu odešle na tiskárnu 18 PRINT NET2 zobrazenou hodnotu 2. vstupu odešle na tiskárnu 19 PRINT MTH zobrazený výsledek matematické funkce odešle na tiskárnu 20 PRINT SET1 hodnoty nastavení a aktuální stav stavového výstupu 1 odešle na tiskárnu 21 PRINT SET2 hodnoty nastavení a aktuální stav stavového výstupu 2 odešle na tiskárnu 22 PRINT SET3 hodnoty nastavení a aktuální stav stavového výstupu 3 odešle na tiskárnu 23 PRINT SET4 hodnoty nastavení a aktuální stav stavového výstupu 4 odešle na tiskárnu 24 SETS FLSE umožní přístup k programování parametrů stavových výstupů v případě, že není karta instalována RESET LTH deaktivuje všechna relé stavových výstupů u kterých je nastaveno blokování návratu, a která se právě nenacházejí v aktivním stavu 26 ROUND RS na sériovém výstupu nastaví odesílání vstupních dat bez jejich dodatečných úprav (filtrace, zaokrouhlování) * standardní tovární nastavení

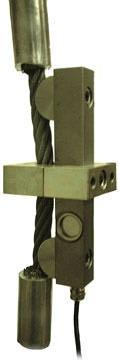

10 lamp-on Series Tenzometr pro montáž na l TEX / IEEx Ex ia II T6 Ex td 20 T85 Rope lamp-on Load ell ZÁKLDNÍ LSTNOSTI provedení ve 2 velikostech velikost 1: 750 kg kg velikost 2: 9700 kg kg l velikost 1: standardní l, Ø 8 mm 26 mm (3/8" 1") velikost 2: standardní l, Ø 28 mm 38 mm (1 1/8" 1 1/2") svařovaná konstrukce odolná proti korozi nízká hmotnost provedení pro prostředí s výbušnou atmosférou k dispozici TEHNIKÉ PRMETRY měřící rozsah velikost 1 měřící rozsah velikost 2 přetížitelnost OLITELNĚ: 0,75 1, ,7 7 9,7 12,6 15,1 17,9 1,0 < ± 5,0 < 1 < 0, 375 (± 20) 350 (± 2) 0 až až +80 < 0,0010 < 0,0010 tenzometry s jiným měřícím rozsahem výměnné bloky pro jiný měřící rozsah nebo jiný průměr lana HRKTERISTIK: t t m/ rozsahu / rozsahu / M při 100 D Montáž tenzometru nevyžaduje demontáž ani jiný zásah do lana, ani stávajícího systému zavěšení břemene. PRŮMĚRY LN, MĚŘÍÍ ROZSHY, ROZMĚRY (mm) elikost velikost 1 velikost 2 Průměr lana (mm) Průměr lana (") 3/8" 1/2" 5/8" 3/4" 7/8" 1" 1 1/8" 1 1/4" 1 3/8" 1 1/2" Měřící rozsah (kg) D budící napětí + e výstupní napětí + sig budící napětí - e výstupní napětí - sig E D E

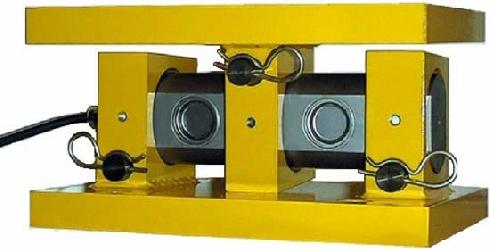

11 Silo Mount Tenzometr SILO TEX / IEEx Ex ia II T6 Ex td 20 T85 SILO Mount essel Weighing ssembly ZÁKLDNÍ LSTNOSTI 500 kg 100 t vysoká měření necitlivost vůči šikmému zatížení možnost náklonu dosedacích ploch eliminace délkové roztažnosti měřeného objektu v příčném směru nízká konstrukční výška, kompaktní konstrukce vylučující rozložení tenzometru bezpečné upevnění šrouby, jednoduchá instalace provedení v 5 velikostech nerezové pouzdro tenzometru (materiál: 17-4-PH), volitelná povrchová úprava provedení pro prostředí s výbušnou atmosférou k dispozici tříletá záruka OLITELNĚ: přizpůsobení konstrukce požadavkům zákazníka nerezové provedení konstrukce volitelná povrchová úprava z následujících možností: černý elektroforézní povlak technologií e-coat s protikorozní ochru podkladu zinkovým fosfátováním (standardně) práškové lakování ve volitelné barvě palety RL pozinkování barevný elektroforézní povlak technologií e-coat s výběrem barvy polyesterový povrchový povlak TEHNIKÉ PRMETRY budící napětí + e měřící rozsah přetížitelnost 0, , ,0 (±0,) < ± 2,0 < 0,05 < 0, (± 20) 700 (± 2) -10 až až +70 < 0,005 < 0,003 t m/ rozsahu / rozsahu / M při 100 D výstupní napětí + sig budící napětí - e výstupní napětí - sig PŘÍKLDY MONTÁŽE MONTÁŽ SE 3 TENZOMETRY MONTÁŽ SE 4 TENZOMETRY ± 5 ± 5 ROZTŽNOST ROZTŽNOST ROZMĚRY (mm) elikost velikost 1 velikost 2 velikost 3 velikost 4 velikost 5 Měřící rozsah (t) D E Ø F počet otvorů F G 12, eliminace roztažnosti min D G OTOR Ø F E

12 Single eam Silo Mount Tenzometr SILO s jednou střižnou rovinou Single eam Silo Mount essel Weighing ssembly ZÁKLDNÍ LSTNOSTI vysoká měření necitlivost vůči šikmému zatížení nerezové pouzdro tenzometru nerezové provedení ostatních součástí nízká výška 500 kg 2000 kg TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost ,0 (±0,) < ± 2,0 < 0,05 < 0, (± 20) 350 (± 2) -10 až až +70 < 0,005 < 0,005 kg m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e výstupní napětí - sig ROZMĚRY (hodnoty v mm) otvor závit M otvor Ø 13, výřez Ø 13,6 100

13 hassis Mount ell Tenzometr na šasi 10 t hassis Mount ell ZÁKLDNÍ LSTNOSTI nízká konstrukční výška vysoká měření provedení z nerezové oceli 10 t TEHNIKÉ PRMETRY měřící rozsah přetížitelnost funkční 10 1,2 (±0,) < ± 2,0 < 0,05 < 0, (± 20) 700 (± 2) -10 až až +70 < 0,005 < 0,005 t m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e OLITELNĚ: provedení s jiným měřícím rozsahem výstupní napětí - sig ROZMĚRY (hodnoty v mm) závit M Ø 33 63

14 Load eam Series Tenzometr ohybový nosník 0 kg 10 t TEX / IEEx Ex ia II T6 Ex td 20 T85 Load eam Series 0 kg 10 t ZÁKLDNÍ LSTNOSTI 500 kg 10 t nerezové, svařené kryty integrovaná montážní základna se 2 upevňovacími otvory vysoká měření provedení pro prostředí s výbušnou atmosférou k dispozici TEHNIKÉ PRMETRY měřící rozsah přetížitelnost 0, 500, , 5000, ,0 (±0,) <± 2,0 < 0,03 < 0, (± 20) 350 (± 2) -10 až až +70 < 0,0015 < 0,002 kg m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e výstupní napětí - sig OLITELNĚ: montážní sady pro podložení měřeného objektu trn pro podložení měřeného objektu ROZMĚRY (mm) rozsah (kg) ,4 38,1 50,8 76,2 95,3 120,7 D 38,1 50,8 68,0 E F G 58,5 76,0 105,0 H Ø J W1 22,0 28,5 35,5 W Ø I M12 1,75 Ø 21 Ø 26 otvor s/bez závitu D Ø I Ø J Ø J F W2 H E W1 G

15 Load Pin Series Tenzometr čep dvě střižné roviny TEX / IEEx Ex ia II T6 Ex td 20 T85 Load Pin Series double shear pins ZÁKLDNÍ LSTNOSTI 100 kg 1000 t IP67 vysoká měření měření zatížení v obou směrech provedení s výstupním kabelem nebo s výstupním konektorem montáž bez nutnosti změn v konstrukci zdvihacího zařízení provedení pro prostředí s výbušnou atmosférou k dispozic HRKTERISTIK: Tenzometry jsou navrženy jako přímá náhrada nosných svorníků, šroubů a čepů v různých zařízeních a oblastech použití. e srovnání s ostatními typy měřících tenzometrů umožňují vysokou měření bez nutnosti zásahu do konstrukce zařízení. Typické oblasti použití jsou lvá a řetězová zdvihací zařízení, jako přímá náhrada čepů zavěšení kladek a háků. TEHNIKÉ PRMETRY měřící rozsah testovací zátěž mezní zátěž odpor měřícího můstku budící napětí výstupní napětí nelinearita (typicky) (optimálně) provozní teplota výstupní kabel délka, provedení 0, , 700, ,0 1,5 ~ 0,2 ± 1 ± 0,04-20 až +70 < 0,02 < 0,02 5 polyuretvý, 4-žilový IP67 t nosnosti nosnosti D m/ rozsahu / rozsahu / m budící napětí + e výstupní napětí + sig budící napětí - e výstupní napětí - sig OLITELNĚ: upevňovací desky a desky proti otáčení možnost vnitřního mazacího kanálu přídavný měřící napěťový můstek zesilovač výstupního napětí provedení s jednou střižnou rovinou certifikát Lloyds Reg. of Shipping, S etc. indikace závady provedení s vyšším rozsahem OJEDNÁK / POPTÁK: Pro objednávku / poptávku použijte formulář na následující straně. ZÁTĚŽ ULOŽENÍ KLDK ULOŽENÍ

16 Poptávkový* / objednávkový* formulář tenzometru čep D E * nehodící se škrtněte F SMĚR ZTÍŽENÍ nosnost: F+ (t) G ULOŽENÍ KLDK ULOŽENÍ H MONTÁŽ TENZOMETRU POŽDONÉ PRMETRY TENZOMETRU (vyplňte všechny údaje): MX. NOSNOST (t): F+: ROZMĚRY (mm): : : : D: E: F: G: H: H OSTTNÍ: konektor / kabel (m): certifikát TEX: POČET KUSŮ: POZNÁMKY OLITELNÉ MOŽNOSTI: TER Česká s.r.o., Pekařská 12, Praha 5, tel./fx: , GSM: , info@terceska.cz URL:

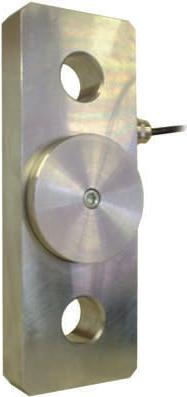

17 ET Stainless Series Závěsný tenzometr Underhook / Inline Load Link ZÁKLDNÍ LSTNOSTI 1,5 t t standardní závěsná oka (háky) odolná konstrukce z nerezové oceli provedení s výstupním kabelem nebo s výstupním konektorem TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost 1,5 2,5 5 7, , ,0 (nom.) < ± 2,0 < 0,1 < 0, (± 20) 350 (± 2) 0 až až +80 < 0,0010 < 0, t m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig OLITELNĚ: tenzometry s jiným měřícím rozsahem výstupní kabel / konektor pouzdro pro uložení a transport tenzometru budící napětí - e výstupní napětí - sig ROZMĚRY (hodnoty v mm) rozsah (t) 1,5 2,5 / 5 7,5 10 / 12,5 / / D Ø E / / 39 / Ø E D

18 ET Telemetry Series Závěsný tenzometr s rádiovým přenosem Underhook / Inline Load Link ZÁKLDNÍ LSTNOSTI 1 t 500 t dosah rádiového modulu 200 m IP67 standardní závěsná oka (háky) automatické vypnutí až 5 tenzometrů v jedné instalaci provedení z lehké slitiny odolné vůči vlivům okolního prostředí nízká hmotnost tenzometr je vhodný zejména pro venkovní aplikace TEHNIKÉ PRMETRY měřící rozsahy doba provozu automatické vypnutí po přetížitelnost ,5 (±0,) < ± 2,0 7,2 < 0,1 < 0,05 (lithiová baterie) 9 0 až až +80 < 0,0010 < 0,0010 IP67 t m/ hod hod rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig OLITELNĚ: tenzometry s jiným měřícím rozsahem kapesní rádiový modul pouzdro pro uložení a transport tenzometru a rádiového modulu budící napětí - e výstupní napětí - sig ROZMĚRY HMOTNOST (hodnoty rozměrů v mm) rozsah (t) 1 / 2 / E Hmotnost (kg) 1,4 1, E

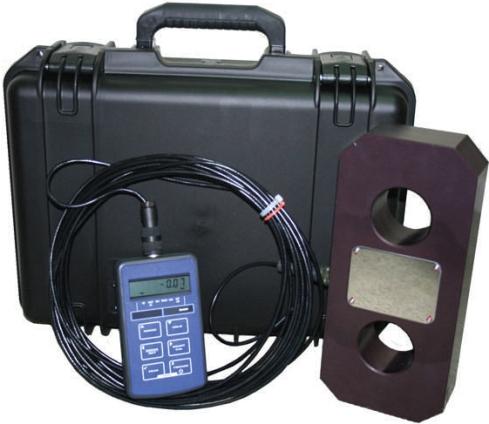

19 ET Series Závěsný tenzometr servisní set Underhook / Inline Load Link ZÁKLDNÍ LSTNOSTI 1 t 500 t dosah rádiového modulu 200 m IP66 standardní závěsná oka (háky) integrovaný konektor pro připojení zobrazovací jednotky kabelem provedení z lehké slitiny odolné vůči vlivům okolního prostředí odolná konstrukce nízká hmotnost tenzometr je vhodný zejména pro servisní práce a testovací účely OLITELNĚ: tenzometry s jiným měřícím rozsahem kapesní zobrazovací jednotka s připojením kabelem, vč. kabelu a nabíjecích baterií pouzdro pro uložení a transport tenzometru a kapesní jednotky TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost ,5 (±0,) < ± 2,0 < 0,1 < 0, (± 20) 700 (± 2) 0 až až +80 < 0,0010 < 0,0010 IP66 t m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e výstupní napětí - sig ROZMĚRY HMOTNOST (hodnoty rozměrů v mm) rozsah (t) 1 / 2 / ,5 41, , E Hmotnost (kg) 1,4 1, E

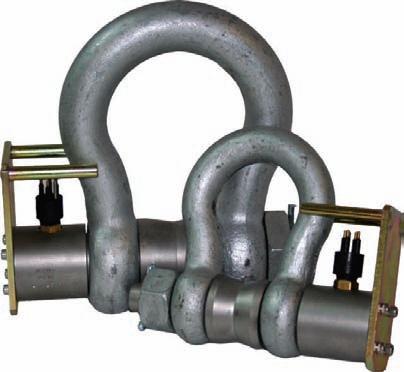

20 Shackle Pin Tenzometr oko TEX / IEEx Ex ia II T6 Ex td 20 T85 High strenght marine shackle pin ZÁKLDNÍ LSTNOSTI 6,5 t 500 t IP66 robustní, odolná konstrukce oko i čep z nerezové oceli vhodný pro častou, rychlou, přímou montáž provedení pro prostředí s výbušnou atmosférou k dispozici TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost 6, ,0 (nom.) < ± 2,0 < 0,5 < 0,1 375, , až až +70 < 0,005 < 0,003 IP66 t m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e OLITELNĚ: tenzometry s jiným měřícím rozsahem provedení v zelené barvě výstupní napětí - sig ROZMĚRY (hodnoty v mm) rozsah (t) 6, , L T L T

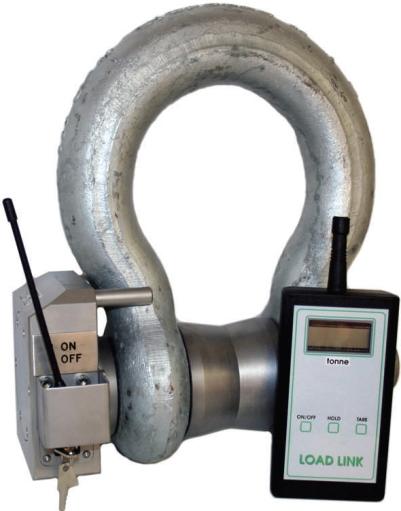

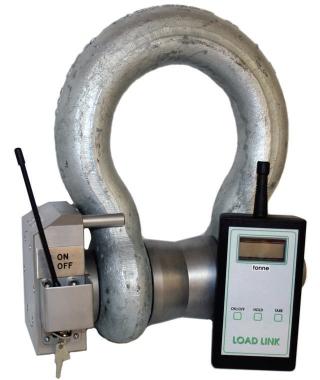

21 Telemetry Shackle Pin Tenzometr oko s rádiovým přenosem High strenght marine shackle pin ZÁKLDNÍ LSTNOSTI 6,5 t 500 t dosah rádiového modulu 200 m IP66 automatické vypnutí až 5 tenzometrů v jedné instalaci robustní, odolná konstrukce z nerezové oceli TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost doba provozu na baterie 6, ,0 (nom.) < ± 2,0 7,2 < 0,5 < 0, až až +70 < 0,005 < 0,003 IP66 t m/ rozsahu / rozsahu / M při 100 D hodin OLITELNĚ: tenzometry s jiným měřícím rozsahem provedení v zelené barvě ROZMĚRY (hodnoty v mm) rozsah (t) 6, , L T L T

22 utton ell Tenzometrický nízkoprofilový snímač tlaku 500 N 20 kn utton ell 500 N 20 kn ZÁKLDNÍ LSTNOSTI tenzometrický snímač tlaku s integrovu kontaktní plochou robustní, odolná a kompaktní konstrukce mimořádně malé vnější rozměry 500 N 20 kn IP65 TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost 0, ,0 (±0,) < ± 2,0 < 0, < 0, (± 20) 350 (± 2) -10 až až +70 < 0,0015 < 0,002 IP65 kn m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e OLITELNĚ: tenzometry s jiným měřícím rozsahem provedení s nestandardními rozměry upevňovací adaptér kalibrační přípravek provedení s jiným kompenzovaným teplotním rozsahem výstupní napětí - sig ROZMĚRY (hodnoty v mm) rozsah (t) 0,5 / 1 /2 5 / 10 / 20 Ø ,5 0,5 4 4 Ø

23 omp ell Tenzometrický nízkoprofilový snímač tlaku 500 kg 20 t omp ell 500 kg 20 t ZÁKLDNÍ LSTNOSTI tenzometrický snímač tlaku s integrovu kontaktní plochou nerezové provedení svařené kryty nízká výška 500 kg 20 t TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost 0, ,0 (±0,) < ± 2,0 < 0, < 0,1 750 (± 20) 700 (± 2) -10 až až +70 < 0,005 < 0,005 t m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e výstupní napětí - sig ROZMĚRY (hodnoty v mm) rozsah (t) 0,5 / 1 2 / 5 / 10 / 20 H W poloměr R závit Ø T M3 7 M6 18 Ø P W poloměr R H Ø P Ø T

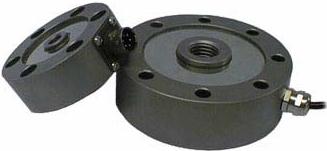

24 Low Profile Tenzometrický nízkoprofilový snímač tlaku / tahu 5 kn 1000 kn Low Profile Stainless Steel Series ZÁKLDNÍ LSTNOSTI 5 kn 1000 kn IP65 9 minimální mechanická životnost 1 10 plných pracovních cyklů tenzometrický snímač tlaku / tahu minimální provozní prohnutí vysoká přirozená frekvence měření vynikající necitlivost na síly působící mimo osu nízká výška nerezové provedení TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost ± 5 ± 10 ± ± 50 ± 100 ± 200 ± 500 ± ,0 (±0,) < ± 2,0 < 0,1 < 0, (± 20) až až +80 < 0,005 < 0,005 IP65 kn m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e výstupní napětí - sig OLITELNĚ: tenzometry s jiným měřícím rozsahem provedení s konektorem nebo výstupním kabelem provedení s dvojitým měřícím odporovým můstkem ROZMĚRY (hodnoty v mm) rozsah (kn) 5 /10 / / / / H Ø G * otvory o Ø K jsou rovnoměrně rozmístěny po obvodu roztečné kružnice o Ø G počet otvorů Ø K * 8 Ø 8,5 12 Ø Ø 17 závit Ø T M20 2 M36 2 M64 6 Řez ' H Ø K Ø G Ø T '

25 Low Profile Tenzometrický nízkoprofilový snímač tlaku 500 N 200 kn Low Profile luminium Series ZÁKLDNÍ LSTNOSTI 500 N 200 kn IP65 tenzometrický snímač tlaku minimální provozní prohnutí vysoká přirozená frekvence měření vynikající necitlivost na síly působící mimo osu nízká výška provedení z lehké slitiny TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost 0, ,0 (±0,) < ± 2,0 < 0,1 < 0, (± 20) až až +80 < 0,005 < 0,005 IP65 kn m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e OLITELNĚ: tenzometry s jiným měřícím rozsahem provedení s konektorem nebo výstupním kabelem provedení s dvojitým měřícím odporovým můstkem provedení s nerezové oceli výstupní napětí - sig ROZMĚRY (hodnoty v mm) rozsah 500 N 1 / 2 / 5 kn 10 / 20 kn 50 kn 100 / 200 kn H Ø G * otvory o Ø K jsou rovnoměrně rozmístěny po obvodu roztečné kružnice o Ø G počet otvorů Ø K * 6 Ø 6,2 6 Ø 6,2 6 Ø 8,3 8 Ø 10,3 8 Ø 14,5 závit Ø T M6 1,0 M6 1,0 M12 1,75 M20 1,5 M36 3,0 Ø P R Řez ' R H Ø P Ø K Ø G Ø T '

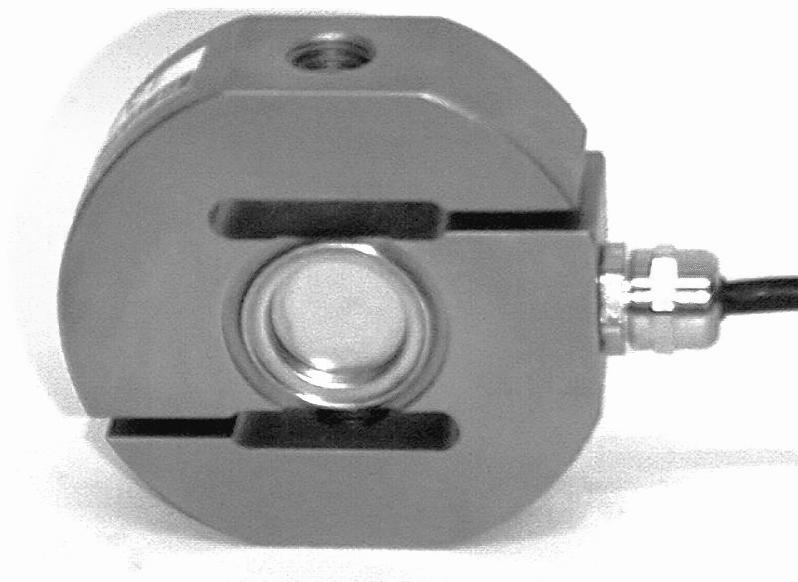

26 S ell Tenzometrický snímač tlaku / tahu 0 kg 20 t S ell 0 kg 20 t ZÁKLDNÍ LSTNOSTI tenzometrický snímač tlaku / tahu vysoká svařené kryty provedení z nerezové oceli 0 kg 20 t TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost funkční přetížitelnost pevnostní 0, 0, ,0 (±0,) < ± 2,0 < 0,03 < 0, (± 20) 350 (± 2) -10 až až +70 < 0,0015 < 0, t m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e OLITELNĚ: závěsná oka pro měření tahu opěrné plochy a systém upevnění pro měření tlaku provedení s menšími rozměry a měřícím rozsahem do 100 kg výstupní napětí - sig ROZMĚRY (hodnoty v mm) rozsah (t) 0, / 0,5 1 / , W 72, H , závit Ø T M12 1,75 M20 1,5 M24 2 M30 2 M45 3 W H Ø T

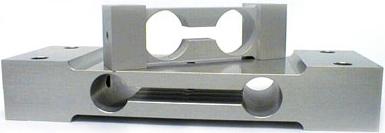

27 Single Point ells Jednobodový tenzometr 0,5 kg 1000 kg Single Point ells Moment Insensitive ZÁKLDNÍ LSTNOSTI 0,5 kg 1000 kg IP65 vysoká vysoká měření mimo střed (okraje, rohy) robustní, odolná konstrukce možnost čtecího prutu výhodný poměr cena / výkon TEHNIKÉ PRMETRY TYP měřící rozsahy přetížitelnost funkční OUG 0, ,0 (±1) < ± 1,0 < 0,03 < 0, (± 20) 350 (± 5) -10 až až +80 < 0,002 < 0, IP65 OU / OUH ,0 (±10) < ± 1,0 < 0,03 < 0, (± 15) 350 (± 3) -10 až až +70 < 0,0015 < 0, IP65 kg m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e výstupní napětí - sig ROZMĚRY (hodnoty v mm) typ OUG OUG OUG OU OUH měřící rozsah (kg) 0,5 / 2 6 / 10 / 12 / / 10 / 15 / 20 / 30 / 50 / 75 / / 100 / 200 / 300 / 500 / ,4 76, D F G 19,05 H L Q ,5 X závit Ø J M3 0,5 22DP M6 1 22DP M6 1 22DP M6 1 10DP M8 1, 15DP OUG OUH H F L 4 otvor Ø J H G F L 6 žilový kabel - délka X 8 otvor Ø J D Q 4 žilový kabel - délka X Q OU F L 7 otvor Ø J D G G 6 žilový kabel - délka X OLITELNĚ: tenzometry s jiným měřícím rozsahem IP67 pro tenzometry OU a OUH upevňovací a montážní doplňky provedení s nerezové oceli D G Q

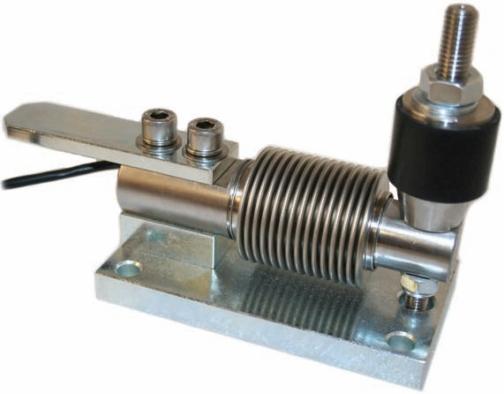

28 ellows ending eam Ohybový tenzometr TEX / IEEx Ex ia II T6 Ex td 20 T85 ellows ending eam Stainless Steel ZÁKLDNÍ LSTNOSTI 10 kg 200 kg hermeticky uzavřená, svařovaná konstrukce z nerezové oceli 17/4/PH stíněný, polyuretvý výstupní kabel 4m jednoduchá instalace provedení pro prostředí s výbušnou atmosférou k dispozici vhodný pro použití v procesech vážení a plnění TEHNIKÉ PRMETRY měřící rozsah chyba výstup. napětí (kombinovaná) třída i vyvážení nuly přetížitelnost funkční přetížitelnost pevnostní dopružení (30 min.) ,0 (±0,1) < ± 0, < ± 0, (± 20) 350 (± 3) -10 až až +50 < ± 0,001 < ± 0,001 < < ± 0,016 kg m/ n.oiml rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e výstupní napětí - sig ROZMĚRY (hodnoty v mm) 24,5 53,5 42 Ø 42 Ø Ø 8,2 Ø 8,

29 nnular Load ell Momentový tenzometr 10 kn 200 kn nnular Load ell Force Washer ZÁKLDNÍ LSTNOSTI 10 kn 200 kn IP66 minimální provozní deformace kompaktní provedení s nízkou výškou vhodný pro šrouby s metrickým, palcovým i trubkovým závitem odolná konstrukce TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost funkčn ,0 (nom.) < ± 1,0 < 0,5 < 0, až až +80 < 0,030 < 0,005 IP66 kn m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig OLITELNĚ: budící napětí - e provedení s jiným měřícím rozsahem upevňovací a montážní doplňky provedení s nestandardními rozměry výstupní napětí - sig ROZMĚRY (hodnoty v mm) rozsah (kn) rozměr závitu M6 M8 M10 M12 M16 M24 M30 M36 Ø Ø 6,1 8,1 10,2 12,2 16,3 24,3 30,5 36, Ø Ø

30 Re-ar Prutový napěťový tenzometr 3000 kg/cm² Re-ar Strain Gauge Reinforcing ar ZÁKLDNÍ LSTNOSTI 3000 kg/cm² (10 bar) výstupní kabel: čtyřžilový, stíněný, pancéřovaný 2 m provedení jako prut výstuže průměr mm navržený pro použití ve vysoce namáhaných výstužích odolná konstrukce s trojitou ochru proti vlivu okolí TEHNIKÉ PRMETRY měřící rozsah přetížitelnost funkčn ,0 (±0,) < ± 2,0 < 0, < 0, (± 20) 350 (± 2) -10 až až +70 < 0,0015 < 0, kg/cm² m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e OLITELNĚ: provedení s jiným měřícím rozsahem provedení s jinými rozměry nebo délkou výstupního kabelu výstupní napětí - sig ROZMĚRY (hodnoty v mm) typ RER 10 RER 12 RER 16 RER 20 RER RER 32 Ø Ø (ochranný kryt) hmotnost (kg) 1,0 1,4 2,0 3,0 4,0 6,0 Ø výstupní kabel 2 m Ø 800

31 olt-on Napěťový tenzometr upevněný šrouby olt-on olt-on Strain Sensing ZÁKLDNÍ LSTNOSTI IP65 výstupní kabel: čtyřžilový, 3 m cenově výhodná alternativa tenzometrů SILO robustní, odolná a kompaktní konstrukce jednoduchá instalace včetně kompletního montážního příslušenství TEHNIKÉ PRMETRY Typ provozní deformace přetížitelnost OSS F 1,0 (nom.) < ± 5,0 < 0, < 0, (nom.) 350 (nom.) < 0,5-30 až až +65 < 0,010 < 0, IP65 OSS S 20,0 (nom.) < ± 5,0 < 0, < 0, (nom.) 2100 (nom.) < 0,5-30 až až +65 < 0,010 < 0, IP65 m/ při psi mm rozsahu / rozsahu / M při 100 D MONTÁŽNÍ POKYNY: Každý tenzometr je dodáván společně se dvěma montážními bloky a montážní šablonou. Při montáži se montážní bloky přivaří ke stávající konstrukci a tenzometr se k blokům upevní dvěma vysokopevnostními šrouby. Postup montáže: před montáží prověřte, zda je možno montážní bloky přivařit ke konstrukci montážní bloky připevněte šrouby k montážní šabloně šablonu s namontovanými bloky umístěte do zvolené pozice a pevně zajistěte proti posunutí přivařte bloky ke konstrukci odmontujte šablonu a k montážním blokům namontujte tenzometr Tenzometr je nezbytné upevnit tak, aby nebyl bez zatížení mechanicky namáhán, a tím vyloučit příliš vysoké výstupní napětí bez zátěže. Doporučujeme následující postup: k tenzometru připojte budící napětí 10 D a na výstup můstku voltmetr s rozlišením > 0,1 m oba šrouby utáhněte momentem Nm tak, aby výstupní napětí po dotažení nepřekročilo 2 m této hodnoty nejlépe dosáhnete postupným, střídavým utahováním obou šroubů Tepelná izolace: k minimalizaci teplotní závislosti měření chraňte tenzometr termoizolačním materiálem nebo reflexní fólií ROZMĚRY (hodnoty v mm) budící napětí + e M8 1, Ø 8,5 výstupní napětí + sig výstupní kabel 3 m 50 montážní bloky 70 budící napětí - e plastový vstřikovaný kryt výstupní napětí - sig M8 1, Ø 8,

32 Tension ell Tahový / tlakový tenzometr 100 N 20 kn Tension ell 100 N 20 kn ZÁKLDNÍ LSTNOSTI měření v obou směrech kompaktní provedení s malými rozměry s montážními závity minimální provozní deformace vysoká přirozená frekvence měření 100 N 20 kn IP65 TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost 0,1 0,2 0, ,0 (±0,) < ± 2,0 < 0, < 0, (± 20) 350 (± 2) -10 až až +70 < 0,0015 < 0, IP65 kn m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig OLITELNĚ: tenzometry s jiným měřícím rozsahem provedení s nestandardními rozměry speciální montážní adaptér kalibrační přípravek provedení s jinou délkou výstupního kabelu provedení s kulovými čepy budící napětí - e výstupní napětí - sig ROZMĚRY (hodnoty v mm) Ø 32 M12 1,75 M12 1,

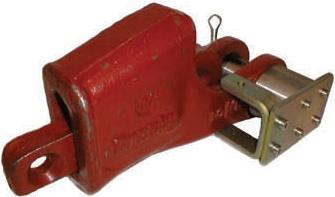

33 Wedge Socket Klínový tenzometr 5 t 0 t TEX / IEEx Ex ia II T6 Ex td 20 T85 Wedge Socket Type S421 ZÁKLDNÍ LSTNOSTI 5 t 0 t průměr lana 9 32 mm vhodný pro častou, rychlou, přímou montáž minimální provozní deformace robustní, odolná konstrukce provedení pro prostředí s výbušnou atmosférou k dispozici TEHNIKÉ PRMETRY měřící rozsahy přetížitelnost ,0 (nom.) < ± 0,004 < 0,5 < 0, až až +70 < 0,05 < 0,03 t m/ rozsahu / rozsahu / M při 100 D budící napětí + e výstupní napětí + sig budící napětí - e OLITELNĚ: tenzometry s jiným měřícím rozsahem provedení s nestandardními rozměry provedení s výstupním kabelem nebo s konektorem výstupní napětí - sig ROZMĚRY (hodnoty rozměrů v mm) Ø lana (mm) Ø lana (") 2/8 1/2 5/8 3/4 7/ /8 1 1/ , ,6,5 31,8 38,1 44,5 50,8 57,2 63,5 D 20,6,4 30,2 35,1 41,4 50,8 57,0 63,5 F 14,2 17,5 22,3,4 28,7 33,3 38,1 41,4 G 28,7 35,1 44,5 32,3 58,5 65,0 74,5 81,0 H 52,5 71,5 84, J 57,0 76,0 93, K 26,9 33,3 38,1 44,5 51,0 57,0 63,5 70,0 L 63,5 70,0 82, P 39,6 49,3 57,2 70,0 79,5 95, R 11,2 12,7 14,2 16,8 19,1 22,3,4 28,7 S 52,0 62,0 79,5 92, T 11,2 13,5 17,5 19,8 22,3 26,2 30,2 33,3 U 31,8 44,5 51,0 59,0 68,3 73,0 79,5 86,0 35,0 48,0 55,5 65,0 74,5 83,5 90,5 97,0 R G F S D T H U K P J L
