1 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY Název akce Snížení energetické náročnosti bytového domu, Mathonova 897/25, Brno Černá Pole Stavebník / žadatel ENDEKA, s.r.o. Vypracoval Ing. Jiří Kalánek Číslo oprávnění: MPO 1677 Stupeň projektu - rozsah dokumentace / účel Větší změna dokončené budovy dle zákona č. 406/2000 Sb. Datum Březen 2017 Počet stran [14 + přílohy]

2 Průkaz energetické náročnosti STRUKTURA PRŮKAZU ENERGETICKÉ NÁROČNOSTI A. DOKUMENT K PRŮKAZU ENERGETICKÉ NÁROČNOSTI BUDOVY A.1. ÚČEL POSOUZENÍ A.2. ÚDAJE O ZPRACOVATELI A.3. PODKLADY PRO ZPRACOVÁNÍ A.4. POPIS KLIMATICKÝCH PODMÍNEK A.5. ROZDĚLENÍ OBJEKTU DO ZÓN A.6. Zóna č.1 Bytový dům (obytné prostory) A.7. Zóna č.2 Administrativní prostory (oddělené kanceláře) A.8. POSOUZENÍ POŽADAVKŮ NA ENERGETICKOU NÁROČNOST BUDOVY A.9. ZÁVĚR A NAVRŽENÁ OPATŘENÍ B. PRŮKAZ ENERGETICKÉ NÁROČNOSTI B.1 Protokol k průkazu energetické náročnosti B.2 Grafické znázornění energetické náročnosti budovy C. PŘÍLOHY C.1 Charakteristika neprůsvitných konstrukcí C.2 Energetický štítek obálky budovy C.3 Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla C.4 Základní stavební výkresy charakterizující systémovou hranici objektu -2/14 -

3 A. DOKUMENT K PRŮKAZU ENERGETICKÉ NÁROČNOSTI Název akce Snížení energetické náročnosti bytového domu, Mathonova 897/25, Brno Černá Pole

4 A. Dokument k průkazu energetické náročnosti OBSAH A.1. ÚČEL POSOUZENÍ... 5 A.2. ÚDAJE O ZPRACOVATELI... 5 A.3. PODKLADY PRO ZPRACOVÁNÍ... 6 A.4. POPIS KLIMATICKÝCH PODMÍNEK... 7 A.5. ROZDĚLENÍ OBJEKTU DO ZÓN... 7 a) Schematické zobrazení jednotlivých zón... 7 A.6. Zóna č.1 Bytový dům (obytné prostory)... 8 a) Schematické zobrazení energeticky vztažné plochy, systémové hranice zóny... 8 b) Základní geometrické údaje... 8 c) Tepelná akumulace... 8 d) Tepelná vazby... 8 e) Vnitřní zisky od osob a spotřebičů... 8 f) Osvětlení... 8 g) Větrání... 9 h) Vytápění... 9 i) Příprava teplé vody... 9 j) Solární systémy... 9 k) Charakteristika neprůsvitných ochlazovaných konstrukcí... 9 l) Charakteristika průsvitných ochlazovaných konstrukcí A.7. Zóna č.2 Administrativní prostory (oddělené kanceláře) a) Schematické zobrazení energeticky vztažné plochy, systémové hranice zóny b) Základní geometrické údaje c) Tepelná akumulace d) Tepelná vazby e) Vnitřní zisky od osob a spotřebičů f) Osvětlení g) Větrání h) Vytápění i) Příprava teplé vody j) Solární systémy k) Charakteristika neprůsvitných ochlazovaných konstrukcí l) Charakteristika průsvitných ochlazovaných konstrukcí A.8. POSOUZENÍ POŽADAVKŮ NA ENERGETICKOU NÁROČNOST BUDOVY A.8.1. Požadavky A.8.2. Vyhodnocení A.8.3. Doplnění PENB - Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek energie u nových budov a u větší změny dokončených budov A.9. ZÁVĚR A NAVRŽENÁ OPATŘENÍ /14 -

5 A. Dokument k průkazu energetické náročnosti A.1. ÚČEL POSOUZENÍ Stavebník, vlastník budovy nebo společenství vlastníků jednotek je povinen a) opatřit si průkaz energetické náročnosti (dále jen průkaz) při výstavbě nových budov nebo při větších změnách dokončených budov; b) opatřit si průkaz u budovy užívané orgánem veřejné moci od 1. července 2013 s celkovou energeticky vztažnou plochou větší než 500 m2 a od 1. července 2015 s celkovou energeticky vztažnou plochou větší než 250 m2; c) u budovy užívané orgánem veřejné moci v případě, že pro ni nastala povinnost opatřit si průkaz, umístit průkaz v budově podle prováděcího právního předpisu; d) předkládat na vyžádání průkazy ministerstvu nebo Státní energetické inspekci. Vlastník budovy nebo společenství vlastníků jednotek jsou povinni a) opatřit si průkaz - při prodeji budovy nebo ucelené části budovy; - při pronájmu budovy; - od 1. ledna 2016 při pronájmu ucelené části budovy. b) předložit průkaz nebo jeho ověřenou kopii - možnému kupujícímu budovy nebo ucelené části budovy před uzavřením smluv týkajících se koupě budovy nebo ucelené části budovy; - možnému nájemci budovy nebo ucelené části budovy před uzavřením smluv týkajících se nájmu budovy nebo ucelené části budovy. c) předat průkaz nebo jeho ověřenou kopii - kupujícímu budovy nebo ucelené části budovy nejpozději při podpisu kupní smlouvy; - nájemci budovy nebo ucelené části budovy nejpozději při podpisu nájemní smlouvy. d) zajistit uvedení klasifikační třídy ukazatele energetické náročnosti podle prováděcího právního předpisu v informačních a reklamních materiálech při - prodeji budovy nebo ucelené části budovy; - pronájmu budovy nebo ucelené části budovy. e) v případě prodeje nebo pronájmu budovy nebo ucelené části budovy prostřednictvím zprostředkovatele mu předat grafickou část průkazu nebo její ověřenou kopii; zprostředkovatel prodeje nebo pronájmu uvede klasifikační třídu ukazatele energetické náročnosti podle prováděcího právního předpisu z předané grafické části průkazu v informačních a reklamních materiálech, pokud zprostředkovatel prodeje nebo pronájmu neobdrží grafickou část průkazu, uvede v reklamních a informačních materiálech nejhorší klasifikační třídu. A.2. ÚDAJE O ZPRACOVATELI Energetický specialista : Ing. Jiří Kalánek Opatovec 179, Svitavy Číslo oprávnění MPO: 1677 Vypracoval : Ing. Jiří Kalánek Opatovec 179, Svitavy tel.: Kalanek@K2-build.com IČO: /14 -

6 A. Dokument k průkazu energetické náročnosti A.3. PODKLADY PRO ZPRACOVÁNÍ - Projektové dokumentace (popř. rozpracovaná,...) - urbanistické a klimatické poměry dané lokality; - produktové katalogy, charakteristické vlastnosti použitých materiálů a výrobků; - situační výkres, popř. geometrický plán pozemku; - poznatky a ústní informace od stavebníka (popř. zadavatele) během prohlídky staveniště / stavebního objektu; - platná legislativa: zákony, nařízení vlády vyhlášky (v platném znění), např.: - Vyhláška 268/2009 Sb., o technických požadavcích na stavby; - Vyhláška 499/2006 Sb., o dokumentaci staveb; - Vyhláška 6/2003 Sb., kterou se stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb; - Vyhláška 78/2013 Sb., o energetické náročnosti budov; - Zákon 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon); - Zákon 406/2000 Sb., o hospodaření energií; - Zákon 458/2000 Sb., o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů (energetický zákon); a další související zákony, nařízení vlády a vyhlášky. - normy a technické normalizační informace (v aktuálním znění - včetně změn a oprav), např.: - ČSN Tepelná ochrana budov - Část 1: Terminologie; - ČSN Tepelná ochrana budov - Část 2: Požadavky; - ČSN Tepelná ochrana budov - Část 3: Návrhové hodnoty veličin; - ČSN Tepelná ochrana budov - Část 4: Výpočtové metody; - ČSN Obytné budovy; - ČSN EN Tepelné soustavy v budovách - výpočet tepelného výkonu; - ČSN EN ISO Tepelné chování budov - Přenos tepla zeminou - Výpočtové metody; - ČSN EN ISO Tepelné chování budov - Měrné tepelné toky prostupem tepla a větráním - Výpočtová metoda; - ČSN EN ISO Energetická náročnost budov - Výpočet spotřeby energie na vytápění a chlazení; - ČSN EN ISO Stavební prvky a stavební konstrukce - Tepelný odpor a součinitel prostupu tepla - Výpočtová metoda; - ČSN EN ISO Tepelné mosty ve stavebních konstrukcích. Tepelné toky a povrchová teplota. Část 1 Základní výpočtové metody; - ČSN EN ISO Tepelné mosty ve stavebních konstrukcích. Tepelné toky a povrchová teplota. Část 2 Lineární tepelné mosty; - ČSN EN ISO Tepelné chování oken a dveří. Výpočet součinitele prostupu tepla. Část 1 Zjednodušená metoda; - ČSN EN ISO Tepelné chování oken a dveří. Výpočet součinitele prostupu tepla. Část 2 Výpočtová metoda pro rámy; - ČSN EN ISO Tepelné mosty ve stavebních konstrukcích. Lineárním činitel prostupu tepla. Zjednodušené postupy a orientační hodnoty; - ČSN EN ISO Tepelné chování budov. Přenos tepla zeminou. Výpočtové metody; - ČSN EN 673+ A1 Sklo ve stavebnictví. Stanovení součinitele prostupu tepla (hodnota U). Výpočtová metoda; - ČSN EN 832 Tepelné chování budov. Výpočet spotřeby tepla na vytápění. Obytné budovy; - TNI Energetická náročnost budov - Typické hodnoty pro výpočet; a další související normy a technické normalizační informace. -6/14 -

7 A. Dokument k průkazu energetické náročnosti A.4. POPIS KLIMATICKÝCH PODMÍNEK Okrajové podmínky (celková energie globálního slunečního záření dopadající za daný časový úsek na jednotku povrchu příslušné orientace, návrhová venkovní teplota) byly nastaveny dle vyhlášky č. 78/2013 Sb. ve znění podle TNI A.5. ROZDĚLENÍ OBJEKTU DO ZÓN V rámci jedné zóny musí být splněny následující podmínky: - Požadované teploty pro vytápění se u jednotlivých prostor neliší o více než 4 K; - všechny prostory nejsou strojně chlazené, nebo všechny prostory jsou strojně chlazené a u jednotlivých prostor se požadované teploty pro chlazení neliší o více než 4 K; - prostory jsou obsluhovány jedním systémem vytápění a jedním systémem chlazení, v souladu s příslušnými normami na systémy vytápění a chlazení; - pokud existuje systém nebo systémy větrání, nejméně 80% podlahové plochy je obsluhováno jedním systémem větrání (ostatní prostory jsou potom považovány jako obsluhované hlavním systémem větrání) - intenzita větrání v prostorech, vyjádřená v m 3 /m 2 podlahové plochy za sec, v souladu s příslušnými normami na větrací toky,se neliší více než 4x v rámci 80% podlahové plochy, nebo dveře meziprostory jsou pravděpodobně často otevřené. V souladu s výše uvedenými požadavky je objekt řešen jako více - zónový. a) Schematické zobrazení jednotlivých zón Legenda: Schéma systémové hranice zón(y) objektu Zóna č. 1 Bytový dům (obytné prostory) Zóna č. 2 Administrativní prostory (oddělené kanceláře) -7/14 -

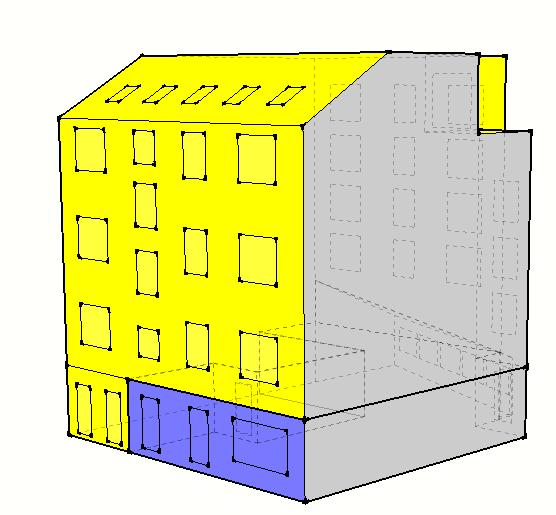

8 A. Dokument k průkazu energetické náročnosti A.6. Zóna č.1 Bytový dům (obytné prostory) a) Schematické zobrazení energeticky vztažné plochy, systémové hranice zóny Viz příloha C.4 - stavební výkresy charakterizující systémovou hranici objektu b) Základní geometrické údaje Celkový obestavěný objem zóny stanovený z vnějších rozměrů 2270,9 m 3 Vytápěný objem budovy (odhad - dosažení 80%) 1692 m 3 Procentuální podíl vytápěného objemu k celkovému objemu budovy 80,0 % Celková energeticky vztažná plocha (stanovena z vnějších rozměrů) = 56,1 + 3x 183, ,0 781,3 m 2 Celková podlahová plocha stanovená z celkových vnitřních rozměrů = 50 +3x ~160 + ~ m 2 * Hodnoty převzaté do výpočtu jsou hodnoty dodané zadavatelem, případně projektantem projektové dokumentace a je z nich vycházeno. Případné odlišnosti od skutečnosti nejsou považovány za chybu zhotovitele průkazu energetické náročnosti. c) Tepelná akumulace Uvažovaná vnitřní tepelná kapacita zóny 165 kj K -1 m -2 (středně těžké konstrukce) Poznámka: - velmi lehké konstrukce: kj K -1 m - lehké konstrukce: kj K -1 m - středně těžké konstrukce: kj K -1 m - těžké konstrukce: kj K -1 m - velmi těžké konstrukce: kj K -1 m d) Tepelná vazby Vliv tepelných vazeb mezi konstrukcemi U em zahrnut přibližně 0,05 [W m -2 K -1 ] Poznámka: -1 budovy s důsledně optimalizovanými teplenými vazbami - U em 0,02 W m -2 K -1 budovy s mírnými tepelnými vazbami - U em 0,05 W m -2 K -1 budovy s běžnými tepelnými vazbami - U em 0,10 W m -2 K budovy s výraznými tepelnými mosty - U em 0,20 W m -2 K -1 a více e) Vnitřní zisky od osob a spotřebičů -1 Obsazenost osobami 31 m 2 os Časový podíl přítomnosti osob v zóně 70 % Měrné tepelné zisky od osob 2 W m -2 Spotřebiče v zóně jsou zapnuté 20 % Měrné tepelní zisky ze spotřebičů 3,0 W m -2 f) Osvětlení Minimální přípustné osvětlenost Roční doba provozu osvětlení za denního světla Roční doba provozu osvětlení bez denního světla 90 lx 900 hod 600 hod Činitel závislosti na denním světle 1,0-1 Příkon osvětlení - W m -2 lx Předpokládaná měrná roční dodaná elektřina na osvětlení 4,4 kwh m -2 Průměrná účinnost osvětlení v zóně 15 % -8/14 -

9 A. Dokument k průkazu energetické náročnosti g) Větrání Způsob větrání Přirozené Návrhová intenzita větrání 0,3 h -1 h) Vytápění Návrhová vnitřní teplota θ ai 20 C Délka otopné přestávky v případě přerušovaného vytápění Předpoklad nepřerušované vytápění Název zdroje tepla; podíl pokrytí potřeby tepla Plynový kondenzační kotel - centrální Typ otopného systému Akumulační nádrž - Teplovodní systém s deskovými tělesy s termostatickou hlavicí i) Příprava teplé vody Měrná potřeba tepla na přípravu teplé vody za rok [kwh m 2 rok -1 ] - Průměrná roční potřeba teplé vody - Průměrná denní potřeba teplé vody [l na osobu] 35 Název zdroje tepla; podíl pokrytí potřeby tepla Elektrický zdroj tepla Akumulační nádrž 8 x 100 l Délka rozvodů teplé vody (pomocný výpočet dle EN ISO ) Rozvod teplé vody bez cirkulace Půdorysná délka (maximum) zóny ~ 13,5 m Půdorysná šířka (maximum) zóny ~ 14 m Počet podlaží 5 Výška podlaží ~ 3 m j) Solární systémy Solární kolektory Fotovoltaické články Ne Ne k) Charakteristika neprůsvitných ochlazovaných konstrukcí Konstrukce v kontaktu s vnějším vzduchem A [m 2 ] U [W m -2 K -1 ] W1N Vnější stěna 242,03 0,229 W2N Vnější stěna 7,52 0,274 R1N - Střešní konstrukce, šikmý podhled 59,30 0,159 R2N - Rovný podhled 119,86 0,146 C#S- stropní konstrukce (nahrazeno ŽB deskou) - balkon / lodžie 8,42 0,24* Dveře 3,6 1,2 * Konstrukce nezjištěna. Uvažováno jako ŽB deska + zateplení 160 mm MW - dosažení požadované hodnoty (0,24 W m -2 K -1 ). Nutno provést sondu a ověřit nejnižší povrchovou teplotu (tvorba plísní, kondenzace,...) -9/14 -

10 A. Dokument k průkazu energetické náročnosti Konstrukce v kontaktu se zeminou A [m 2 ] R [m 2 K W -1 ] F1 - podlaha na zemině 55,17 0,80 Tepelná vodivost zeminy pod objektem 2,0 W m -1 K -1 (není znám typ zeminy) Exponovaný obvod podlahy [m] 3,9 Tloušťka obvodové stěny [m] ~ 0,55 Tloušťka přídavné okrajové tepelné izolace [m] 0,1 Součinitele tepelné vodivosti přídavné okrajové tepelné izolace [W m -1 K -1 ] ~ 0,033 Hloubka svislé okrajové izolace pod úrovní terénu [m] 0,4 l) Charakteristika průsvitných ochlazovaných konstrukcí Orientace / označení Σ A w [m 2 ] SV - 1 (do 1/3 výšky) 9,16 SV - 2 (nad 1/3 výšky) 20,96 JZ - 1 (do 1/3 výšky) 9,76 JZ - 2 (nad 1/3 výšky) 31,06 SV - 3 (střešní ~31 ) 4,60 Součinitel prostupu tepla U W výplní otvorů byl stanoven dle ústních informací od zadavatele. Jedná se o okna se součinitelem prostupu tepla U W = ~1,2 W m -2 K -1. Korekční činitel rámu stávajících oken se uvažuje jednotně hodnotou 30 %. Celkový činitel prostupu solární energie se uvažuje podle ČSN EN ISO Jedná se o standardní izolační dvojsklo s koeficientem solární propustnosti g = 0,67. Korekční činitel stínění byl stanoven zjednodušeně podle následující tabulky: Okna v podlažích do 1/3 výšky budovy F sh = 0,6 Okna v podlažích nad 1/3 výšky budovy F sh = 0,8-10/14 -

11 A. Dokument k průkazu energetické náročnosti A.7. Zóna č.2 Administrativní prostory (oddělené kanceláře) a) Schematické zobrazení energeticky vztažné plochy, systémové hranice zóny Viz příloha C.4 - stavební výkresy charakterizující systémovou hranici objektu b) Základní geometrické údaje Celkový obestavěný objem zóny stanovený z vnějších rozměrů 478,0 m 3 Vytápěný objem budovy (odhad - dosažení 80%) 382,5 m 3 Procentuální podíl vytápěného objemu k celkovému objemu budovy 80,0 % Celková energeticky vztažná plocha (stanovena z vnějších rozměrů) 162,3 m 2 Celková podlahová plocha stanovená z celkových vnitřních rozměrů 140 m 2 * Hodnoty převzaté do výpočtu jsou hodnoty dodané zadavatelem, případně projektantem projektové dokumentace a je z nich vycházeno. Případné odlišnosti od skutečnosti nejsou považovány za chybu zhotovitele průkazu energetické náročnosti. c) Tepelná akumulace Uvažovaná vnitřní tepelná kapacita zóny 165 kj K -1 m -2 (středně těžké konstrukce) Poznámka: - velmi lehké konstrukce: kj K -1 m - lehké konstrukce: kj K -1 m - středně těžké konstrukce: kj K -1 m - těžké konstrukce: kj K -1 m - velmi těžké konstrukce: kj K -1 m d) Tepelná vazby Vliv tepelných vazeb mezi konstrukcemi U em zahrnut přibližně 0,05 [W m -2 K -1 ] Poznámka: -1 budovy s důsledně optimalizovanými teplenými vazbami - U em 0,02 W m -2 K -1 budovy s mírnými tepelnými vazbami - U em 0,05 W m -2 K -1 budovy s běžnými tepelnými vazbami - U em 0,10 W m -2 K budovy s výraznými tepelnými mosty - U em 0,20 W m -2 K -1 a více e) Vnitřní zisky od osob a spotřebičů -1 Obsazenost osobami 14 m 2 os Časový podíl přítomnosti osob v zóně 25 % Měrné tepelné zisky od osob 5 W m -2 Spotřebiče v zóně jsou zapnuté 25 % Měrné tepelní zisky ze spotřebičů 10,0 W m -2 f) Osvětlení Minimální přípustná (požadovaná) osvětlenost Roční doba provozu osvětlení za denního světla Roční doba provozu osvětlení bez denního světla 500 lx 2500 hod 300 hod Činitel závislosti na denním světle 1,0-1 Příkon osvětlení - W m -2 lx Předpokládaná měrná roční dodaná elektřina na osvětlení 25,9 kwh m -2 Průměrná účinnost osvětlení v zóně 10 % -11/14 -

12 A. Dokument k průkazu energetické náročnosti g) Větrání Způsob větrání Přirozené Návrhová intenzita větrání 0,3 h -1 h) Vytápění Návrhová vnitřní teplota θ ai 20 C Délka otopné přestávky v případě přerušovaného vytápění 113,6 hodin týdně Název zdroje tepla; podíl pokrytí potřeby tepla Plynový kondenzační kotel % potřeby tepla Typ otopného systému Akumulační nádrž - Teplovodní systém s deskovými tělesy s termostatickou hlavicí i) Příprava teplé vody Měrná potřeba tepla na přípravu teplé vody za rok [kwh m 2 rok -1 ] - Průměrná roční potřeba teplé vody - Průměrná denní potřeba teplé vody [l na osobu] 6 Název zdroje tepla; podíl pokrytí potřeby tepla Elektrický zdroj tepla Akumulační nádrž 100 l * Ztráta rozvodů zakomponována v zóně 1. j) Solární systémy Solární kolektory Fotovoltaické články Ne Ne k) Charakteristika neprůsvitných ochlazovaných konstrukcí Konstrukce v kontaktu s vnějším vzduchem A [m 2 ] U [W m -2 K -1 ] W2N Vnější stěna 29,35 0,274 W3N Vnější stěna 39,41 0,273 R1S - Střešní konstrukce 38,45 0,330 Dveře 5,8 1,2 Konstrukce v kontaktu se zeminou A [m 2 ] R [m 2 K W -1 ] F1 - podlaha na zemině 161,57 2,32 Tepelná vodivost zeminy pod objektem 2,0 W m -1 K -1 (není znám typ zeminy) Exponovaný obvod podlahy [m] 32,1 Tloušťka obvodové stěny [m] ~ 0,55 Tloušťka přídavné okrajové tepelné izolace [m] 0,1 Součinitele tepelné vodivosti přídavné okrajové tepelné izolace [W m -1 K -1 ] ~ 0,033 Hloubka svislé okrajové izolace pod úrovní terénu [m] 0,4 * Z důvodu rozdílných konstrukcí - uváděné vlastnosti zjištěné váženým průměrem (podlaha stávající, rok výstavby 1998, R = 0,80 m 2 K W -1 (plocha 109,32 m 2 ), 52,25 m 2 s tepelným odporem R = 5,5 m 2 K W -1 (v nedávné době zatepleno 200 mm EPS 150S). -12/14 -

13 A. Dokument k průkazu energetické náročnosti l) Charakteristika průsvitných ochlazovaných konstrukcí Orientace / označení Σ A w [m 2 ] SV - 1 (do 1/3 výšky) 4,26 JZ - 1 (do 1/3 výšky) 11,5 Technická specifikace svislých oken viz zóna č. 1. A.8. POSOUZENÍ POŽADAVKŮ NA ENERGETICKOU NÁROČNOST BUDOVY A.8.1. Požadavky Požadavky na energetickou náročnost při větší změně dokončené budovy a při jiné než větší změně dokončené budovy, stanovené výpočtem na nákladově optimální úrovni, jsou splněny, pokud a) hodnoty ukazatelů energetické náročnosti hodnocené budovy neobnovitelná primární energie za rok průměrný součinitel prostupu tepla nejsou vyšší než referenční hodnoty těchto ukazatelů energetické náročnosti pro referenční budovu, nebo b) hodnoty ukazatelů energetické náročnosti hodnocené budovy celková dodaná energie za rok průměrný součinitel prostupu tepla nejsou vyšší než referenční hodnoty těchto ukazatelů energetické náročnosti pro referenční budovu, nebo c) hodnota ukazatele energetické náročnosti hodnocené budovy pro všechny měněné stavební prvky obálky budovy součinitele prostupu tepla jednotlivých konstrukcí na systémové hranici není vyšší než referenční hodnota tohoto ukazatele energetické náročnosti uvedená v tabulce č. 2 přílohy č. 1 k vyhlášky 78/2013 Sb. a současně hodnota ukazatele energetické náročnosti hodnocené budovy pro všechny měněné technické systémy účinnost technických systémů není nižší než referenční hodnota tohoto ukazatele energetické náročnosti uvedená v tabulce č. 3 přílohy č. 1 k této vyhlášce. Přístavba a nástavba navyšující původní energeticky vztažnou plochu o více než 25 % se považuje při stanovení referenčních hodnot ukazatelů energetické náročnosti budovy za novou budovu. A.8.2. Vyhodnocení Jsou splněny požadavky na energetickou náročnost budovy stanovené na nákladově optimální úrovni dle vyhlášky 78/2013 Sb. Viz část B. Průkaz energetické náročnosti budovy a výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla - dle vyhlášky MPO ČR č. 78/2013 Sb. A.8.3. Doplnění PENB - Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek energie u nových budov a u větší změny dokončených budov Instalace solárních kolektorů pro ohřev teplé vody (popřípadě i přitápění) je v daném případě s ohledem orientaci střešních rovin a na typickou spotřebu reálná. Fotovoltaické panely pro výrobu elektrické energie - lze -13/14 -

14 A. Dokument k průkazu energetické náročnosti teoreticky technicky realizovat na střeše na pokrytí jak vlastní spotřeby, tak prodeje do el. sítě. Dosažení prosté doby návratnosti investice do alternativního systému dodávek energie je delší než doba jeho životnosti. Z ekonomického hlediska lze alternativní systémy dodávek energie doporučit, jen za předpokladu, že dojde k výraznějšímu snížení investičních nákladů Kombinovaná výroba elektřiny a tepla: Lze teoreticky využít při dimenzování na spotřebu teplé vody, vzhledem k prostorovému (dispozičnímu) řešení "zón(y)" se jeho instalace nedoporučuje. Soustava zásobování tepelnou energií: Dle dostupných informací, nejsou rozvody dálkového tepla (CZT - centrální zásobování teplem) v blízkosti objektu. Tepelné čerpadlo: Lze teoreticky instalovat tento zdroj tepla, nicméně je nutné tomuto systému přizpůsobit vhodný typ otopného systému. V případě instalace tepelného čerpadla, které bude produkovat hluk, je nutné zajistit ochranu proti tomuto hluku. A.9. ZÁVĚR A NAVRŽENÁ OPATŘENÍ Veškeré posuzované konstrukce vychází z dodané projektové dokumentace a ústních informacích od zadavatele. Případné odlišnosti od skutečnosti nejsou považovány za chybu zhotovitele průkazu energetické náročnosti. Veškeré posuzované konstrukce vychází z dodané projektové dokumentace a ústních informacích od zadavatele. Případné odlišnosti od skutečnosti nejsou považovány za chybu zhotovitele průkazu energetické náročnosti. Zpracovateli průkazu energetické náročnosti budovy byly předány ústní informace od žadatele. Tyto informace jsou použity pro zpracování PENB. Při zveřejnění či použití PENB k danému objektu, vlastník prohlašuje, že uvedené informace jsou pravdivé. Doporučená opatření a nutné změny Součástí provedeného výpočtu není zhodnocení povrchových teplot v kritických místech, která vyžadují 2D či 3D zhodnocení. Jedná se u napojení konstrukcí stěn na konstrukce střešní a podlahové. Tato místa je nutné podrobit přesné analýze po upřesnění skladeb konstrukcí ovlivňující vnitřní povrchovou teplotu přiléhajících konstrukcí. Předpoklady výpočtových charakteristik Protože kvalita a rozsah projektové dokumentace většiny objektů je velmi často málo podrobná (např. provedení detailů, složení stávajících konstrukcí bez provedení sond), je nutné některá řešení, přesné materiálové složení konstrukcí na teplosměnné obálce budovy či zóny a detaily napojení těchto konstrukcí uvažovat dle stávajících zvyklostí a úrovně současné stavební praxe. Součinitelé tepelné vodivosti materiálů uvedených v posudku jsou návrhové hodnoty dle ČSN U ostatních materiálů neuvedených v ČSN se postupuje odborným odhadem dle míry vlhkostní nasákavosti materiálu. Bylo uvažováno s přirážkou 7-10 % u nasákavých materiálů (např. minerální vlna) a 3-5 % u méně nasákavých materiálů (např. EPS). U konstrukcí se systematickými tepelnými mosty (rošty, krokve, ) je jejich vliv zahrnut v uvedených součinitelích tepelné vodivosti materiálu dle metodiky ČSN EN ISO 6946 a ČSN U těžko vyjádřitelných tepelných mostů je navýšen součinitel prostupu tepla o hodnotu U = 0,02 W m 2 K -1. Poznámka Posouzení se týkají konkrétních zadaných skladeb konstrukcí. Při jakékoli změně posuzovaných skladeb je tento výpočet neplatný. V Opatovci, dne Vypracoval Ing. Jiří Kalánek Energetický specialista Ing. Jiří Kalánek Kalanek@K2-build.com Číslo oprávnění: MPO 1677 Tel.: /14 -

15 B. PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY OBSAH: B.1 Protokol k průkazu energetické náročnosti B.2 Grafické znázornění energetické náročnosti budovy

16 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 1 / 18 Protokol k průkazu energetické náročnosti budovy Účel zpracování průkazu Nová budova Prodej budovy nebo její části Větší změna dokončené budovy Jiný účel zpracování: Budova užívaná orgánem veřejné moci Pronájem budovy nebo její části Budova s téměř nulovou spotřebou energie Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ) Mathonova 897/25, Brno-Černá Pole Katastrální území: Parcelní číslo: Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): Vlastník nebo stavebník: Černá Pole [610771] 1723 před rokem 1964 ENDEKA, s.r.o. Adresa: Jundrovská 1101/48,, Brno - Komín IČ: Tel./ Rodinný dům Typ budovy Bytový dům Budova pro ubytování a stravování Administrativní budova Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Jiné druhy budovy: Budova pro obchodní účely Budova pro kulturu

17 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 2 / 18 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] 2748,9 [m 2 ] 861,8 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,31 Celková energeticky vztažná plocha budovy A c [m 2 ] 943,6 Druhy energie (energonositele) užívané v budově Hnědé uhlí Černé uhlí Topný olej Propan-butan/LPG Kusové dřevo, dřevní štěpka Dřevěné peletky Zemní plyn Elektřina Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50 % včetně, nad 50 do 80 %, nad 80 %, Energie okolního prostředí (např. sluneční energie): účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické energie, Jiná paliva nebo jiný typ zásobování: Druhy energie dodávané mimo budovu Elektřina Teplo Žádné

18 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 3 / 18 Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rc,j Splněno Činitel tepl. redukce b j Měrná ztráta prostupem tepla [m 2 ] [W/(m2.K)] [W/(m2.K)] [ano/ne] [-] [W/K] H T,j ZÓNA č. 1: Zóna č.1 - Bytový dům (obytné prostory) Stávající - okenní výplně 75,54 1,200 1,00 90,6 Obvodová stěna_n 249,55 0,230 0,25 Ano 1,00 57,5 Střecha_N Střecha_S Otvorová výplň_s Podlaha_S Tepelné vazby 179,16 0,150 0,16 Ano 1,00 26,9 8,42 0,240 1,00 2,0 3,60 1,200 1,00 4,3 55,17 1,031 0,14 8,2 28, ZÓNA č. 2: Zóna č.2 - Administrativní prostory (oddělené kanceláře) Obvodová stěna_n 68,76 0,273 0,25 Ne 1,00 18,8 Střecha_S Otvorová výplň_s Dveře_S Podlaha_S Tepelné vazby 38,45 0,330 1,00 12,7 15,76 1,200 1,00 18,9 5,80 1,200 1,00 7,0 161,57 0,402 0,49 31,5 14,5 Celkem 861,8 x x x x 321,5 Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota ϴ im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j Součin V j U em,r,j [ C] [m 3 ] [W/(m 2.K)] [W.m/K] Zóna č.1 - Bytový dům (obytné prostory) 20, ,9 0, ,91 Zóna č.2 - Administrativní prostory (oddělené kanceláře) 20,0 478,0 0,36 172,08 Celkem x 2 748,9 x 1 193,99

19 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 4 / 18 Budova jako celek Budova Průměrný součinitel prostupu tepla budovy Vypočtená hodnota U em (U em = H T /A) Referenční hodnota U em,r (U em,r = Σ(V j U em,r,j )/V) Splněno [W/(m 2 K)] [W/(m 2 K)] [ano/ne] 0,37 0,43 ano Poznámka: Hodnocení splnění požadavku je vyžadováno u nové budovy, budovy s téměř nulovou spotřebou energie a u větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. a) a písm.b).

20 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 5 / 18 B) technické systémy b.1.a) vytápění Hodnocená budova/zóna Typ zdroje Energonositel Pokrytí dílčí potřeby energie na vytápění Jmenovitý tepelný výkon Účinnost výroby energie zdrojem tepla 2) η H,gen COP Účinnost distribuce energie na vytápění η H,dis Účinnost sdílení energie na vytápění η H,em [-] [-] [%] [kw] [%] [-] [%] [%] Referenční budova x 1) x x x Hodnocená budova/zóna: Zóna č.1 - Bytový dům (obytné prostory) Zóna č.2 - Administrativní prostory (oddělené kanceláře) Plynový kondenzační kotel Plynový kondenzační kotel zemní plyn 100, zemní plyn 100, Poznámka: 1) symbol x znamená, že není nastaven požadavek na referenční hodnotu 2) v případě soustavy zásobování tepelnou energií se nevyplňuje b.1.b) požadavky na účinnost technického systému k vytápění Hodnocená budova/zóna Typ zdroje Účinnost výroby energie zdrojem tepla η H,gen nebo COP H,gen Účinnost výroby energie referenčního zdroje tepla η H,gen,rq nebo COP H,gen Požadavek splněn [-] [%] [%] [ano/ne] Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c).

21 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 6 / 18 B) technické systémy b.3) větrání Hodnocená budova/zóna Referenční budova Typ větracího systému Tepelný výkon Energonositel Chladící výkon Pokrytí dílčí potřeby energie na větrání Jmen. elektr. příkon systému větrání Jmen. objem. průtok větracího vzduchu Měrný příkon ventilátoru nuceného větrání SFP ahu [-] [-] [kw] [kw] [%] [kw] [m 3 /hod] [W.s/m 3 ] x x x x x x x Hodnocená budova/zóna: Zóna č.1 - Bytový dům (obytné prostory) Zóna č.2 - Administrativní prostory (oddělené kanceláře) přirozené větrání přirozené větrání

22 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 7 / 18 B) technické systémy b.5.a) příprava teplé vody (TV) Hodnocená budova/zóna Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby energie na přípravu teplé vody Jmen. příkon pro ohřev TV Objem zásobníku TV Účinnost zdroje tepla pro přípravu teplé vody 1) η W,gen COP Měrná tepelná ztráta zásobníku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis [-] [-] [%] [kw] [litry] [%] [-] [Wh/l.d] [Wh/m.d] Referenční budova x x x x x ,0 150,0 Hodnocená budova/zóna: Zóna č.1 - Bytový dům (obytné prostory) Elektrický zdroj tepla elektřina 100, ,4 68,8 Zóna č.2 - Administrativní prostory (oddělené kanceláře) Elektrický zdroj tepla elektřina 100, ,4 Poznámka: 1) v případě soustavy zásobování tepelnou energií se nevyplňuje b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Hodnocená budova/zóna Typ systému k přípravě teplé vody Účinnost zdroje tepla pro přípravu teplé vody η W,gen nebo COP W,gen Účinnost referenčního zdroje tepla pro přípravu teplé vody η W,gen,rq nebo COP W,gen Požadavek splněn [-] [%] [%] [ano/ne] Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c).

23 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 8 / 18 B) technické systémy b.6) osvětlení Hodnocená budova/zóna Typ osvětlovací soustavy Pokrytí dílčí potřeby energie na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [-] [%] [kw] [W/(m 2.lx)] Referenční budova x x x 0,05 Hodnocená budova/zóna: Zóna č.1 - Bytový dům (obytné prostory) 100 3,1 0,05 Zóna č.2 - Administrativní prostory (oddělené kanceláře) 100 3,5 0,05

24 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 9 / 18 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané energie v budově Hodnocená budova/zóna Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla Bez úpravy vlhčení S úpravou vlhčením Pro budovu Pro budovu i dodávku mimo budovu Zóna č.1 - Bytový dům (obytné prostory) Zóna č.2 - Administrativní prostory (oddělené kanceláře)

25 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 10 / 18 b) dílčí dodané energie Vytápění Chlazení Větrání Úprava vlhkosti vzduchu Příprava teplé vody Osvětlení ř. Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova (1) Potřeba energie [MWh/rok] 29,115 23,292 x x 15,762 15,762 x x (2) Vypočtená spotřeba energie [MWh/rok] 53,521 32,778 23,826 19,060 6,611 6,611 (3) Pomocná energie [MWh/rok] 0,134 0,231 0,095 0,145 (4) Dílčí dodaná energie (ř.4)=(ř.2)+(ř.3) [MWh/rok] 53,654 33,008 23,920 19,205 6,611 6,611 (5) Měrná dílčí dodaná energie na celkovou energeticky vztažnou plochu (ř.4) / m 2 [kwh/(m2.rok)]

26 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 11 / 18 c) výrobna energie umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené energie Vyrobená energie Faktor celkové primární energie Faktor neobnov. primární energie Celková primární energie Neobnov. primární energie jednotky [MWh/rok] [-] [-] [MWh/rok] [MWh/rok] Kogenerační jednotka EP CHP - teplo Kogenerační jednotka EP CHP - elektřina Fotovoltaické panely EP PV - elektřina Solární termické systémy Q H,sc,sys - teplo Jiné Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu d) rozdělení dílčích dodaných energií, celkové primární energie a neobnovitelné primární energie podle energonositelů Energonositel Dílčí vypočtená spotřeba energie / Pomocná energie Faktor celkové primární energie Faktor neobnovitelné primární energie Celková primární energie Neobnovitelná primární energie [MWh/rok] [-] [-] [MWh/rok] [MWh/rok] elektřina ze sítě 26,047 3,2 3,0 83,352 78,142 zemní plyn 32,778 1,1 1,1 36,055 36,055 Celkem 58,825 x x 119, ,198 e) požadavek na celkovou dodanou energii (6) Referenční budova 84,186 [MWh/rok] (7) Hodnocená budova 58,825 (8) Referenční budova 89 [kwh/m 2.rok] (9) Hodnocená budova 62 Splněno (ano/ne) ano

27 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 12 / 18 f) požadavek na neobnovitelnou primární energii (10) Referenční budova 102,433 [MWh/rok] (11) Hodnocená budova 114,198 (12) Referenční budova (ř.10 / m 2 ) 109 [kwh/m 2.rok] (13) Hodnocená budova (ř.11 / m 2 ) 121 Splněno (ano/ne) ne g) primární energie hodnocené budovy (14) Celková primární energie [MWh/rok] 119,407 (15) Obnovitelná primární energie (ř.14 - ř.11) [MWh/rok] 5,209 (16) Využití obnovitelných zdrojů energie z hlediska primární energie (ř.15 / ř.14 x 100) [%] 4,4 h) hodnoty pro vytvoření hranic klasifikačních tříd Horní hranici třídy C odpovídají Celková dodaná energie [MWh/rok] 73,554 Neobnovitelná primární energie [MWh/rok] 93,889 Průměrný součinitel prostupu tepla budovy [W/m 2.K] 0,35 Dílčí dodané energie: vytápění [MWh/rok] 43,022 chlazení větrání úprava vlhkosti vzduchu [MWh/rok] [MWh/rok] [MWh/rok] příprava teplé vody [MWh/rok] 23,920 osvětlení [MWh/rok] 6,611 Tabulka h) obsahuje hodnoty, které se použijí pro vytvoření hranic klasifikačních tříd podle přílohy č. 2.

28 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 13 / 18 Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek energie u nových budov a u větší změny dokončených budov Alternativní systémy Technická proveditelnost Ekonomická proveditelnost Ekologická proveditelnost Doporučení k realizaci a zdůvodnění Místní systémy dodávky energie využívající energii z OZE ano ne ano Posouzení proveditelnosti Kombinovaná výroba elektřiny a tepla ano ne ano Soustava zásobování tepelnou energií ne ano Tepelné čerpadlo Dosažení prosté doby návratnosti investice do alternativního systému dodávekenergie je delší než doba jeho životnosti.z ekonomického hlediska lzealternativní systémy dodávek energie doporučit, jen za předpokladu, že dojde kvýraznějšímu snížení investičních nákladů (např. pomocí dotačního titulu). Podrobnější info viz A. Dokument k průkazu energetické náročnosti: A.8.3..Doplnění PENB - Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek energie u nových budov a u větší změny dokončených budov ne ano ne ano Datum vypracování analýzy Zpracovatel analýzy Energetický posudek Ing. Jiří Kalánek Povinnost vypracovat energetický posudek Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku ne ne

29 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 14 / 18 Stanovení doporučených opatření pro snížení energetické náročnosti budovy Popis opatření Předpokládaný průměrný součinitel prostupu tepla Předpokládaná dodaná energie Předpokládaná neobnovitelná primární energie Předpokládaná úspora celkové dodané energie Předpokládaná úspora neobnovitelné primární energie Stavební prvky a konstrukce budovy: Zateplení (úprava) konstrukce na doporučené hodnoty součinitele prostupu tepla dle ČSN Technické systémy budovy: [W/(m 2.K)] [MWh/rok] [MWh/rok] [MWh/rok] [MWh/rok] 0,33 x x vytápění: x 29,419 32,361 3,359 3,694 chlazení: x větrání: x úprava vlhkosti vzduchu: x příprava teplé vody: x 19,060 57,180 0,000 0,000 osvětlení: x 6,611 19,834 0,000 0,000 Obsluha a provoz systémů budovy: Čerpadla, regulace a další pomocná zařízení x 0,366 1,099 0,010 0,030 Ostatní - uveďte jaké: x x x Celkově x 55, ,474 3,369 3,724

30 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 15 / 18 Opatření Technická vhodnost Funkční vhodnost Ekonomická vhodnost Doporučení k realizaci a zdůvodnění Stavební prvky a konstrukce budovy ano ano ano Posouzení vhodnosti doporučených opatření Technické systémy budovy ano ano ano Obsluha a provoz systémů budovy Ostatní - uvést jaké: Pro zlepšení tepelně technických vlastností objektu je navrhováno (konkrétní úspora energie dosažená níže uvedenými je spočítána a zobrazena v tomtop růkazu): Konstrukce v kontaktu se zeminou upravit v souladu s ČSN alespoň na doporučené hodnoty součinitele prostupu tepla. Pro zlepšení technických systémů objektu je dále navrhováno (v rámci niže uvedené úspory tepla toto není kalkulováno): Objekt bude vhodné dovybavit úspornými svítidly v zájmu přímé úspory elektrické energie ne ne ne Datum vypracování doporučených opatření Zpracovatel navržených doporučených opatření Energetický posudek Ing. Jiří Kalánek Energetický posudek je součástí posouzení navržených doporučených opatření Datum vypracování energetického posudku Zpracovatel energetického posudku ne

31 Protokol k průkazu energetické náročnosti budovy - evid. č.: str. 16 / 18 Závěrečné hodnocení energetického specialisty Nová budova nebo budova s téměř nulovou spotřebou energie Splňuje požadavek podle 6 odst. 1 Třída energetické náročnosti budovy pro celkovou dodanou energii Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst. 2 písm. a) Ne Splňuje požadavek podle 6 odst. 2 písm. b) Ano Splňuje požadavek podle 6 odst. 2 písm. c) Ne Plnění požadavků na energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii C Budova užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Číslo oprávnění MPO Ing. Jiří Kalánek 1677 Podpis energetického specialisty Datum vypracování průkazu Datum vypracování průkazu Zdroj informací

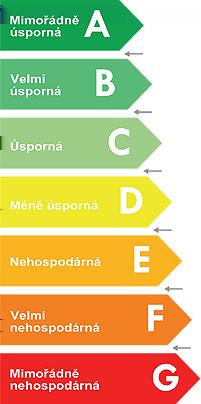

32 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY vydaný podle zákona č. 406/2000 Sb., o hospodaření energií, a vyhlášky č. 78/2013 Sb., o energetické náročnosti budov evid. č.: Ulice, číslo: PSČ, místo: Typ budovy: Mathonova 897/ Brno-Černá Pole Bytový dům Plocha obálky budovy: Objemový faktor tvaru A/V: Energeticky vztažná plocha: 861,8 m 2 0,31 m 2 /m 3 943,6 m 2 ENERGETICKÁ NÁROČNOST BUDOVY Celková dodaná energie (Energie na vstupu do budovy) Měrné hodnoty kwh/(m 2 rok) Neobnovitelná primární energie (Vliv provozu budovy na životní prostředí) A / Dop. B C D E F G / Dop. Hodnoty pro celou budovu MWh/rok 58, ,198

33 DOPORUČENÁ OPATŘENÍ PODÍL ENERGONOSITELŮ NA DODANÉ ENERGII Opatření pro Vnější stěny: Okna a dveře: Střechu: Podlahu: Vytápění: Chlazení/klimatizaci: Větrání: Přípravu teplé vody: Osvětlení: Jiné: Stanovena Popis opatření je v protokolu průkazu a vyhodnocení jejich dopadu na enegetickou náročnost je znázorněno šipkou Elektřina ze sítě: 26 Zemní plyn: 32,8 Hodnoty pro celou budovu MWh/rok UKAZATELE ENERGETICKÉ NÁROČNOSTI BUDOVY Obálka budovy Vytápění Chlazení Větrání Úprava vlhkosti Teplá voda U em W/(m 2 K) Dílčí dodané energie Měrné hodnoty kwh/(m 2 rok) Osvětlení Dop. Dop / Dop. 7 / Dop. 0,37 Hodnoty pro celou budovu MWh/rok 33,01 19,21 6,61 Zpracovatel: Ing. Jiří Kalánek Osvědčení č.: 1677 Kontakt: Opatovec 179, Svitavy Vyhotoveno dne: / Kalanek@K2-build.com Podpis:

34 C. PŘÍLOHY OBSAH: C.1 Charakteristika neprůsvitných konstrukcí C.2 Energetický štítek obálky budovy C.3 Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla C.4 Základní stavební výkresy charakterizující systémovou hranici objektu

35 C.1 - Charakteristika neprůsvitných konstrukcí W1N - VNĚJŠÍ STĚNA Typ hodnocené konstrukce : Korekce součinitele prostupu du : Stěna vnější jednoplášťová W/m2K Skladba konstrukce (od interiéru) : Číslo Název D Lambda c Ro Mi Ma [m] [W/(m.K)] [J/(kg.K)] [kg/m3] [-] [kg/m2] 1 Omítka vápenoc 0,0200 0, ,0 2000,0 19, Cihla plná pál 0,4400 0, ,0 1700,0 8, Omítka vápenoc 0,0200 0, ,0 2000,0 19, Lepící malta E 0,0030 0, ,0 520,0 20, Tepelná izolac 0,1400 0,0390* 900,0 75,0 1, Výztužná vrstv 0,0050 0, ,0 1000,0 50, Silikon - sili 0,0020 0, ,0 1600,0 49, Poznámka: D je tloušťka vrstvy, Lambda je návrhová hodnota tepelné vodivosti vrstvy, C je měrná tepelná kapacita vrstvy, Ro je objemová hmotnost vrstvy, Mi je faktor difúzního odporu vrstvy a Ma je počáteční zabudovaná vlhkost ve vrstvě. * ekvival. tep. vodivost s vlivem tepelných mostů, stanovena interním výpočtem Číslo Kompletní název vrstvy Interní výpočet tep. vodivosti 1 Omítka vápenocementová Cihla plná pálená Omítka vápenocementová Lepící malta ETICS - terče na 40% plochy Tepelná izolace - MW orientační přirážka na vliv tep. mostů Výchozí tepelná vodivost: W/(m.K) Činitel tepelných mostů: Výztužná vrstva ETICS Silikon - silikátová omítka --- Okrajové podmínky výpočtu : Tepelný odpor při přestupu tepla v interiéru Rsi : dtto pro výpočet vnitřní povrchové teploty Rsi : Tepelný odpor při přestupu tepla v exteriéru Rse : dtto pro výpočet vnitřní povrchové teploty Rse : 0.13 m2k/w 0.25 m2k/w 0.04 m2k/w 0.04 m2k/w Návrhová venkovní teplota Te : C Návrhová teplota vnitřního vzduchu Tai : 20.0 C Návrhová relativní vlhkost venkovního vzduchu RHe : 85.0 % Návrhová relativní vlhkost vnitřního vzduchu RHi : 55.0 % Měsíc Délka [dny] Tai [C] RHi [%] Pi [Pa] Te [C] RHe [%] Pe [Pa] Poznámka: Tai, RHi a Pi jsou prům. měsíční parametry vnitřního vzduchu (teplota, relativní vlhkost a částečný tlak vodní páry) a Te, RHe a Pe jsou prům. měsíční parametry v prostředí na vnější straně konstrukce (teplota, relativní vlhkost a částečný tlak vodní páry). Pro vnitřní prostředí byla uplatněna přirážka k vnitřní relativní vlhkosti : 5.0 % Výchozí měsíc výpočtu bilance se stanovuje výpočtem podle EN ISO Počet hodnocených let : 1 VÝSLEDKY VÝPOČTU HODNOCENÉ KONSTRUKCE : - 1/9 -

36 C.1 - Charakteristika neprůsvitných konstrukcí Tepelný odpor a součinitel prostupu tepla podle EN ISO 6946: Tepelný odpor konstrukce R : Součinitel prostupu tepla konstrukce U : m2k/w W/m2K Součinitel prostupu zabudované kce U,kc : 0.25 / 0.28 / 0.33 / 0.43 W/m2K Uvedené orientační hodnoty platí pro různou kvalitu řešení tep. mostů vyjádřenou přibližnou přirážkou podle poznámek k čl. B.9.2 v ČSN Difúzní odpor a tepelně akumulační vlastnosti: Difuzní odpor konstrukce ZpT : 2.7E+0010 m/s Teplotní útlum konstrukce Ny* podle EN ISO : Fázový posun teplotního kmitu Psi* podle EN ISO : 18.6 h Teplota vnitřního povrchu a teplotní faktor podle ČSN a EN ISO 13788: Vnitřní povrchová teplota v návrhových podmínkách Tsi,p : C Teplotní faktor v návrhových podmínkách f,rsi,p : Číslo Minimální požadované hodnoty při max. Vypočtené měsíce rel. vlhkosti na vnitřním povrchu: hodnoty % % Tsi,m[C] f,rsi,m Tsi,m[C] f,rsi,m Tsi[C] f,rsi RHsi[%] Poznámka: RHsi je relativní vlhkost na vnitřním povrchu, Tsi je vnitřní povrchová teplota a f,rsi je teplotní faktor. Difúze vodní páry v návrh. podmínkách a bilance vodní páry podle ČSN : (bez vlivu zabudované vlhkosti a sluneční radiace) Průběh teplot a částečných tlaků vodní páry v návrhových okrajových podmínkách: rozhraní: i e theta [C]: p [Pa]: p,sat [Pa]: Poznámka: theta je teplota na rozhraní vrstev, p je předpokládaný částečný tlak vodní páry na rozhraní vrstev a p,sat je částečný tlak nasycené vodní páry na rozhraní vrstev. Při venkovní návrhové teplotě dochází v konstrukci ke kondenzaci vodní páry. Kond.zóna Hranice kondenzační zóny Kondenzující množství číslo levá [m] pravá vodní páry [kg/(m2s)] E-0008 Roční bilance zkondenzované a vypařené vodní páry: Množství zkondenzované vodní páry za rok Mc,a: kg/(m2.rok) Množství vypařitelné vodní páry za rok Mev,a: kg/(m2.rok) Ke kondenzaci dochází při venkovní teplotě nižší než -5.0 C. Bilance zkondenzované a vypařené vodní páry podle EN ISO 13788: Roční cyklus č. 1 V konstrukci nedochází během modelového roku ke kondenzaci vodní páry. Poznámka: Hodnocení difúze vodní páry bylo provedeno pro předpoklad 1D šíření vodní páry převažující skladbou konstrukce. Pro konstrukce s výraznými systematickými tepelnými mosty je výsledek výpočtu jen orientační. Přesnější výsledky lze získat s pomocí 2D analýzy. - 2/9 -

37 C.1 - Charakteristika neprůsvitných konstrukcí W2N - VNĚJŠÍ STĚNA Typ hodnocené konstrukce : Korekce součinitele prostupu du : Stěna vnější jednoplášťová W/m2K Skladba konstrukce (od interiéru) : Číslo Název D Lambda c Ro Mi Ma [m] [W/(m.K)] [J/(kg.K)] [kg/m3] [-] [kg/m2] 1 Omítka vápenoc 0,0200 0, ,0 2000,0 19, Cihla plná pál 0,4400 0, ,0 1700,0 8, Omítka vápenoc 0,0300 0, ,0 2000,0 19, Lepící malta E 0,0030 0, ,0 520,0 20, Tepelná izolac 0,1000 0,0350* 2060,0 30,0 100, Výztužná vrstv 0,0050 0, ,0 1000,0 50, Silikon - sili 0,0020 0, ,0 1600,0 49, Poznámka: D je tloušťka vrstvy, Lambda je návrhová hodnota tepelné vodivosti vrstvy, C je měrná tepelná kapacita vrstvy, Ro je objemová hmotnost vrstvy, Mi je faktor difúzního odporu vrstvy a Ma je počáteční zabudovaná vlhkost ve vrstvě. * ekvival. tep. vodivost s vlivem tepelných mostů, stanovena interním výpočtem Číslo Kompletní název vrstvy Interní výpočet tep. vodivosti 1 Omítka vápenocementová Cihla plná pálená Omítka vápenocementová Lepící malta ETICS - terče na 40% plochy Tepelná izolace - XPS orientační přirážka na vliv tep. mostů Výchozí tepelná vodivost: W/(m.K) Činitel tepelných mostů: Výztužná vrstva ETICS Silikon - silikátová omítka --- Okrajové podmínky výpočtu : Tepelný odpor při přestupu tepla v interiéru Rsi : dtto pro výpočet vnitřní povrchové teploty Rsi : Tepelný odpor při přestupu tepla v exteriéru Rse : dtto pro výpočet vnitřní povrchové teploty Rse : 0.13 m2k/w 0.25 m2k/w 0.04 m2k/w 0.04 m2k/w Návrhová venkovní teplota Te : C Návrhová teplota vnitřního vzduchu Tai : 20.0 C Návrhová relativní vlhkost venkovního vzduchu RHe : 85.0 % Návrhová relativní vlhkost vnitřního vzduchu RHi : 55.0 % Měsíc Délka [dny] Tai [C] RHi [%] Pi [Pa] Te [C] RHe [%] Pe [Pa] Poznámka: Tai, RHi a Pi jsou prům. měsíční parametry vnitřního vzduchu (teplota, relativní vlhkost a částečný tlak vodní páry) a Te, RHe a Pe jsou prům. měsíční parametry v prostředí na vnější straně konstrukce (teplota, relativní vlhkost a částečný tlak vodní páry). Pro vnitřní prostředí byla uplatněna přirážka k vnitřní relativní vlhkosti : 5.0 % Výchozí měsíc výpočtu bilance se stanovuje výpočtem podle EN ISO Počet hodnocených let : 1 VÝSLEDKY VÝPOČTU HODNOCENÉ KONSTRUKCE : - 3/9 -

38 C.1 - Charakteristika neprůsvitných konstrukcí Tepelný odpor a součinitel prostupu tepla podle EN ISO 6946: Tepelný odpor konstrukce R : Součinitel prostupu tepla konstrukce U : m2k/w W/m2K Součinitel prostupu zabudované kce U,kc : 0.29 / 0.32 / 0.37 / 0.47 W/m2K Uvedené orientační hodnoty platí pro různou kvalitu řešení tep. mostů vyjádřenou přibližnou přirážkou podle poznámek k čl. B.9.2 v ČSN Difúzní odpor a tepelně akumulační vlastnosti: Difuzní odpor konstrukce ZpT : 8.0E+0010 m/s Teplotní útlum konstrukce Ny* podle EN ISO : Fázový posun teplotního kmitu Psi* podle EN ISO : 18.1 h Teplota vnitřního povrchu a teplotní faktor podle ČSN a EN ISO 13788: Vnitřní povrchová teplota v návrhových podmínkách Tsi,p : C Teplotní faktor v návrhových podmínkách f,rsi,p : Číslo Minimální požadované hodnoty při max. Vypočtené měsíce rel. vlhkosti na vnitřním povrchu: hodnoty % % Tsi,m[C] f,rsi,m Tsi,m[C] f,rsi,m Tsi[C] f,rsi RHsi[%] Poznámka: RHsi je relativní vlhkost na vnitřním povrchu, Tsi je vnitřní povrchová teplota a f,rsi je teplotní faktor. Difúze vodní páry v návrh. podmínkách a bilance vodní páry podle ČSN : (bez vlivu zabudované vlhkosti a sluneční radiace) Průběh teplot a částečných tlaků vodní páry v návrhových okrajových podmínkách: rozhraní: i e theta [C]: p [Pa]: p,sat [Pa]: Poznámka: theta je teplota na rozhraní vrstev, p je předpokládaný částečný tlak vodní páry na rozhraní vrstev a p,sat je částečný tlak nasycené vodní páry na rozhraní vrstev. Při venkovní návrhové teplotě dochází v konstrukci ke kondenzaci vodní páry. Kond.zóna Hranice kondenzační zóny Kondenzující množství číslo levá [m] pravá vodní páry [kg/(m2s)] E-0009 Roční bilance zkondenzované a vypařené vodní páry: Množství zkondenzované vodní páry za rok Mc,a: kg/(m2.rok) Množství vypařitelné vodní páry za rok Mev,a: kg/(m2.rok) Ke kondenzaci dochází při venkovní teplotě nižší než C. Bilance zkondenzované a vypařené vodní páry podle EN ISO 13788: Roční cyklus č. 1 V konstrukci nedochází během modelového roku ke kondenzaci vodní páry. Poznámka: Hodnocení difúze vodní páry bylo provedeno pro předpoklad 1D šíření vodní páry převažující skladbou konstrukce. Pro konstrukce s výraznými systematickými tepelnými mosty je výsledek výpočtu jen orientační. Přesnější výsledky lze získat s pomocí 2D analýzy. STOP, Teplo /9 -

39 C.1 - Charakteristika neprůsvitných konstrukcí W3N VNĚJŠÍ STĚNA ZADANÁ SKLADBA A OKRAJOVÉ PODMÍNKY : Typ hodnocené konstrukce : Korekce součinitele prostupu du : Stěna vnější jednoplášťová W/m2K Skladba konstrukce (od interiéru) : Číslo Název D Lambda c Ro Mi Ma [m] [W/(m.K)] [J/(kg.K)] [kg/m3] [-] [kg/m2] 1 Dřevo měkké (t 0,0200 0, ,0 400,0 157, Tepelná izolac 0,1600 0,0600* 1168,3 129,2 1, Dřevo měkké (t 0,0200 0, ,0 400,0 157, Lepící malta E 0,0030 0, ,0 520,0 20, Tepelná izolac 0,0200 0,0340* 1250,0 16,0 40, Výztužná vrstv 0,0050 0, ,0 1000,0 50, Silikon - sili 0,0020 0, ,0 1600,0 49, Poznámka: D je tloušťka vrstvy, Lambda je návrhová hodnota tepelné vodivosti vrstvy, C je měrná tepelná kapacita vrstvy, Ro je objemová hmotnost vrstvy, Mi je faktor difúzního odporu vrstvy a Ma je počáteční zabudovaná vlhkost ve vrstvě. * ekvival. tep. vodivost s vlivem tepelných mostů, stanovena interním výpočtem Číslo Kompletní název vrstvy Interní výpočet tep. vodivosti 1 Dřevo měkké (tok kolmo k vláknům) Tepelná izolace - MW vliv systematických tep. mostů dle EN ISO 6946 Tep. vodivost zákl. materiálu: W/(m.K) Tep. vodivost tep. mostů: W/(m.K) Šířka tepelných mostů: m Tloušťka tepelných mostů: m Os. vzdálenost tep. mostů: m 3 Dřevo měkké (tok kolmo k vláknům) Lepící malta ETICS - terče na 40% plochy Tepelná izolace - EPS 70 šedý orientační přirážka na vliv tep. mostů Výchozí tepelná vodivost: W/(m.K) Činitel tepelných mostů: Výztužná vrstva ETICS Silikon - silikátová omítka --- Okrajové podmínky výpočtu : Tepelný odpor při přestupu tepla v interiéru Rsi : dtto pro výpočet vnitřní povrchové teploty Rsi : Tepelný odpor při přestupu tepla v exteriéru Rse : dtto pro výpočet vnitřní povrchové teploty Rse : 0.13 m2k/w 0.25 m2k/w 0.04 m2k/w 0.04 m2k/w Návrhová venkovní teplota Te : C Návrhová teplota vnitřního vzduchu Tai : 20.0 C Návrhová relativní vlhkost venkovního vzduchu RHe : 85.0 % Návrhová relativní vlhkost vnitřního vzduchu RHi : 55.0 % Měsíc Délka [dny] Tai [C] RHi [%] Pi [Pa] Te [C] RHe [%] Pe [Pa] Poznámka: Tai, RHi a Pi jsou prům. měsíční parametry vnitřního vzduchu (teplota, relativní vlhkost a částečný tlak vodní páry) a Te, RHe a Pe jsou prům. měsíční parametry v prostředí na vnější straně konstrukce (teplota, relativní vlhkost a částečný tlak vodní páry). Pro vnitřní prostředí byla uplatněna přirážka k vnitřní relativní vlhkosti : 5.0 % Výchozí měsíc výpočtu bilance se stanovuje výpočtem podle EN ISO Počet hodnocených let : 1 VÝSLEDKY VÝPOČTU HODNOCENÉ KONSTRUKCE : Tepelný odpor a součinitel prostupu tepla podle EN ISO 6946: Tepelný odpor konstrukce R : m2k/w - 5/9 -

40 C.1 - Charakteristika neprůsvitných konstrukcí Součinitel prostupu tepla konstrukce U : W/m2K Součinitel prostupu zabudované kce U,kc : 0.29 / 0.32 / 0.37 / 0.47 W/m2K Uvedené orientační hodnoty platí pro různou kvalitu řešení tep. mostů vyjádřenou přibližnou přirážkou podle poznámek k čl. B.9.2 v ČSN Difúzní odpor a tepelně akumulační vlastnosti: Difuzní odpor konstrukce ZpT : 4.1E+0010 m/s Teplotní útlum konstrukce Ny* podle EN ISO : 55.4 Fázový posun teplotního kmitu Psi* podle EN ISO : 7.6 h Teplota vnitřního povrchu a teplotní faktor podle ČSN a EN ISO 13788: Vnitřní povrchová teplota v návrhových podmínkách Tsi,p : C Teplotní faktor v návrhových podmínkách f,rsi,p : Číslo Minimální požadované hodnoty při max. Vypočtené měsíce rel. vlhkosti na vnitřním povrchu: hodnoty % % Tsi,m[C] f,rsi,m Tsi,m[C] f,rsi,m Tsi[C] f,rsi RHsi[%] Poznámka: RHsi je relativní vlhkost na vnitřním povrchu, Tsi je vnitřní povrchová teplota a f,rsi je teplotní faktor. Difúze vodní páry v návrh. podmínkách a bilance vodní páry podle ČSN : (bez vlivu zabudované vlhkosti a sluneční radiace) Průběh teplot a částečných tlaků vodní páry v návrhových okrajových podmínkách: rozhraní: i e theta [C]: p [Pa]: p,sat [Pa]: Poznámka: theta je teplota na rozhraní vrstev, p je předpokládaný částečný tlak vodní páry na rozhraní vrstev a p,sat je částečný tlak nasycené vodní páry na rozhraní vrstev. Při venkovní návrhové teplotě dochází v konstrukci ke kondenzaci vodní páry. Kond.zóna Hranice kondenzační zóny Kondenzující množství číslo levá [m] pravá vodní páry [kg/(m2s)] E-0008 Roční bilance zkondenzované a vypařené vodní páry: Množství zkondenzované vodní páry za rok Mc,a: Množství vypařitelné vodní páry za rok Mev,a: Ke kondenzaci dochází při venkovní teplotě nižší než 5.0 C kg/(m2.rok) kg/(m2.rok) Bilance zkondenzované a vypařené vodní páry podle EN ISO 13788: Roční cyklus č. 1 V konstrukci dochází během modelového roku ke kondenzaci. Kondenzační zóna č. 1 Hranice kondenzační zóny Akt.kond./vypař. Akumul.vlhkost Měsíc levá [m] pravá Mc [kg/m2s] Ma [kg/m2] E E E E E E E E E E E E Max. množství zkondenzované vodní páry za rok Mc,a: kg/m2 Množství vypařitelné vodní páry za rok Mev,a: kg/m2 Na konci modelového roku je zóna stále vlhká (tj. Mc,a > Mev,a). - 6/9 -

41 C.1 - Charakteristika neprůsvitných konstrukcí W1S Vnější stěna (tl.~ 300 mm) ZADANÁ SKLADBA A OKRAJOVÉ PODMÍNKY : Typ hodnocené konstrukce : Korekce součinitele prostupu du : Stěna vnější jednoplášťová W/m2K Skladba konstrukce (od interiéru) : Číslo Název D Lambda c Ro Mi Ma [m] [W/(m.K)] [J/(kg.K)] [kg/m3] [-] [kg/m2] 1 Omítka vápenoc 0,0200 0, ,0 2000,0 19, Cihla plná pál 0,2900 0, ,0 1700,0 8, Omítka vápenoc 0,0200 0, ,0 2000,0 19, Poznámka: D je tloušťka vrstvy, Lambda je návrhová hodnota tepelné vodivosti vrstvy, C je měrná tepelná kapacita vrstvy, Ro je objemová hmotnost vrstvy, Mi je faktor difúzního odporu vrstvy a Ma je počáteční zabudovaná vlhkost ve vrstvě. Číslo Kompletní název vrstvy Interní výpočet tep. vodivosti 1 Omítka vápenocementová Cihla plná pálená Omítka vápenocementová --- Okrajové podmínky výpočtu : Tepelný odpor při přestupu tepla v interiéru Rsi : dtto pro výpočet vnitřní povrchové teploty Rsi : Tepelný odpor při přestupu tepla v exteriéru Rse : dtto pro výpočet vnitřní povrchové teploty Rse : 0.13 m2k/w 0.25 m2k/w 0.04 m2k/w 0.04 m2k/w Návrhová venkovní teplota Te : C Návrhová teplota vnitřního vzduchu Tai : 20.0 C Návrhová relativní vlhkost venkovního vzduchu RHe : 85.0 % Návrhová relativní vlhkost vnitřního vzduchu RHi : 55.0 % Měsíc Délka [dny] Tai [C] RHi [%] Pi [Pa] Te [C] RHe [%] Pe [Pa] Poznámka: Tai, RHi a Pi jsou prům. měsíční parametry vnitřního vzduchu (teplota, relativní vlhkost a částečný tlak vodní páry) a Te, RHe a Pe jsou prům. měsíční parametry v prostředí na vnější straně konstrukce (teplota, relativní vlhkost a částečný tlak vodní páry). Pro vnitřní prostředí byla uplatněna přirážka k vnitřní relativní vlhkosti : 5.0 % Výchozí měsíc výpočtu bilance se stanovuje výpočtem podle EN ISO Počet hodnocených let : 1 VÝSLEDKY VÝPOČTU HODNOCENÉ KONSTRUKCE : Tepelný odpor a součinitel prostupu tepla podle EN ISO 6946: Tepelný odpor konstrukce R : Součinitel prostupu tepla konstrukce U : m2k/w W/m2K Součinitel prostupu zabudované kce U,kc : 1.77 / 1.80 / 1.85 / 1.95 W/m2K Uvedené orientační hodnoty platí pro různou kvalitu řešení tep. mostů vyjádřenou přibližnou přirážkou podle poznámek k čl. B.9.2 v ČSN /9 -

42 C.1 - Charakteristika neprůsvitných konstrukcí Difúzní odpor a tepelně akumulační vlastnosti: Difuzní odpor konstrukce ZpT : 1.7E+0010 m/s Teplotní útlum konstrukce Ny* podle EN ISO : 16.3 Fázový posun teplotního kmitu Psi* podle EN ISO : 9.9 h Teplota vnitřního povrchu a teplotní faktor podle ČSN a EN ISO 13788: Vnitřní povrchová teplota v návrhových podmínkách Tsi,p : 6.65 C Teplotní faktor v návrhových podmínkách f,rsi,p : Číslo Minimální požadované hodnoty při max. Vypočtené měsíce rel. vlhkosti na vnitřním povrchu: hodnoty % % Tsi,m[C] f,rsi,m Tsi,m[C] f,rsi,m Tsi[C] f,rsi RHsi[%] Poznámka: RHsi je relativní vlhkost na vnitřním povrchu, Tsi je vnitřní povrchová teplota a f,rsi je teplotní faktor. Difúze vodní páry v návrh. podmínkách a bilance vodní páry podle ČSN : (bez vlivu zabudované vlhkosti a sluneční radiace) Průběh teplot a částečných tlaků vodní páry v návrhových okrajových podmínkách: rozhraní: i e theta [C]: p [Pa]: p,sat [Pa]: Poznámka: theta je teplota na rozhraní vrstev, p je předpokládaný částečný tlak vodní páry na rozhraní vrstev a p,sat je částečný tlak nasycené vodní páry na rozhraní vrstev. Při venkovní návrhové teplotě dochází v konstrukci ke kondenzaci vodní páry. Kond.zóna Hranice kondenzační zóny Kondenzující množství číslo levá [m] pravá vodní páry [kg/(m2s)] E-0008 Roční bilance zkondenzované a vypařené vodní páry: Množství zkondenzované vodní páry za rok Mc,a: kg/(m2.rok) Množství vypařitelné vodní páry za rok Mev,a: kg/(m2.rok) Ke kondenzaci dochází při venkovní teplotě nižší než -5.0 C. Bilance zkondenzované a vypařené vodní páry podle EN ISO 13788: Roční cyklus č. 1 V konstrukci nedochází během modelového roku ke kondenzaci vodní páry. Poznámka: Hodnocení difúze vodní páry bylo provedeno pro předpoklad 1D šíření vodní páry převažující skladbou konstrukce. Pro konstrukce s výraznými systematickými tepelnými mosty je výsledek výpočtu jen orientační. Přesnější výsledky lze získat s pomocí 2D analýzy. STOP, Teplo /9 -

43 C.1 - Charakteristika neprůsvitných konstrukcí F1S - Podlaha na zemině Tepelné vlastnosti podlahy na terénu je uvažován tabulkovou hodnotu dle doby výstavby (odhad). Doby výstavby Součinitel prostupu tepla [W m -2 K -1 ] Do roku ,00 0, ,46 0, /1994 1,08 0,75 5/ /2002 1,03 0,80 11/2002-4/2007 0,60 1,50 Tepelný odpor [m 2 K W -1 ] - 9/9 -

44 Protokol k energetickému štítku obálky budovy Identifikační údaje Druh stavby Adresa (místo, ulice, číslo, PSČ) Katastrální území a katastrální číslo Bytový dům Mathonova 897/25, Brno-Černá Pole Černá Pole [610771], č. kat Provozovatel, popř. budoucí provozovatel Vlastník nebo společenství vlastníků, popř. stavebník Adresa Telefon/ ENDEKA, s.r.o. Jundrovská 1101/48,, Brno - Komín - Charakteristika budovy Objem budovy V - vnější objem vytápěné zóny budovy, nezahrnuje lodžie, římsy, atiky a základy Celková plocha A - součet vnějších ploch ochlazovaných kontrukcí ohraničujících objem budovy 2748,9 m 3 861,8 m 2 Objemový faktor tvaru budovy A / V 0,31 m 2 /m 3 Typ budovy ostatní Převažující vnitřní teplota v otopném období ϴ im 20,0 C Venkovní návrhová teplota v zimním období ϴ e -15,0 C Charakteristika energeticky významných údajů ochlazovaných konstrukcí Ochlazovaná konstrukce Plocha A j [m 2 ] Součinitel (činitel) prostupu tepla U i (ΣΨ k.l k + Σχ j ) [W/(m 2 K)] Požadovaný (doporučený) součinitel prostupu tepla U N (U rec ) [W/(m 2 K)] Činitel teplotní redukce b i [-] Měrná ztráta konstrukce prostupem tepla H Ti = A i. U i. b i [W/K] ZÓNA č. 1: Zóna č.1 - Bytový dům (obytné prostory) Stávající - okenní výplně 75,5 1,200 1,49 ( ) 1,00 90,6 Obvodová stěna_n 249,6 0,230 0,30 ( ) 1,00 57,5 Střecha_N 179,2 0,150 0,24 ( ) 1,00 26,9 Střecha_S 8,4 0,240 0,24 ( ) 1,00 2,0 Otvorová výplň_s 3,6 1,200 1,70 ( ) 1,00 4,3 Podlaha_S Tepelné vazby 55,2 1,031 0,45 ( ) 0,14 8,2 ( ) 28, ZÓNA č. 2: Zóna č.2 - Administrativní prostory (oddělené kanceláře) Obvodová stěna_n 68,8 0,273 0,30 ( ) 1,00 18,8 Střecha_S 38,5 0,330 0,24 ( ) 1,00 12,7 Otvorová výplň_s 15,8 1,200 1,50 ( ) 1,00 18,9 Dveře_S 5,8 1,200 1,70 ( ) 1,00 7,0 Podlaha_S 161,6 0,402 0,45 ( ) 0,49 31,5 (pokračování)

45 (pokračování) Ochlazovaná konstrukce Plocha A j [m 2 ] Součinitel (činitel) prostupu tepla U i (ΣΨ k.l k + Σχ j ) [W/(m 2 K)] Požadovaný (doporučený) součinitel prostupu tepla U N (U rec ) [W/(m 2 K)] Činitel teplotní redukce b i [-] Měrná ztráta konstrukce prostupem tepla H Ti = A i. U i. b i [W/K] Tepelné vazby ( ) 14,5 Celkem 861,8 321,5 Konstrukce požadavky na součinitele prostupu tepla podle ČSN nesplňují

46 Stanovení prostupu tepla obálky budovy Měrná ztráta prostupem tepla H T W/K 321,5 Průměrný součinitel prostupu tepla U em = H T / A W/(m 2 K) 0,37 Požadavek ČSN byl stanoven: na základě hodnoty Uem,N,20 a působících teplot Výchozí požadavek na průměrný součinitel prostupu tepla podle čl v ČSN pro rozmezí ϴ im od 18 do 22 C U em,n,20 W/(m 2 K) 0,42 Doporučený součinitel prostupu tepla U em,rec W/(m 2 K) 0,31 Požadovaný součinitel prostupu tepla U em,n W/(m 2 K) 0,42 Požadavek na stavebně energetickou vlastnost budovy je splněn. Klasifikační třídy prostupu tepla obálky hodnocené budovy Hranice klasifikačních tříd Veličina Jednotka Hodnota Klasifikace: C - vyhovující A - B 0,5 U em,n W/(m 2.K) 0,21 B - C 0,75 U em,n W/(m 2.K) 0,31 C - D U em,n W/(m 2.K) 0,42 D - E 1,5 U em,n W/(m 2.K) 0,63 E - F 2,0 U em,n W/(m 2.K) 0,84 F - G 2,5 U em,n W/(m 2.K) 1,05 Datum vystavení energetického štítku obálky budovy: Zpracovatel energetického štítku obálky budovy: IČ: Zpracoval: Ing. Jiří Kalánek Ing. Jiří Kalánek Podpis:... Tento protokol a stavebně energetický štítek obálky budovy odpovídá směrnici evropského parlamentu a rady č. 2002/91/ES a pren Byl vypracován v souladu s ČSN a podle projektové dokumentace stavby dodané objednatelem.

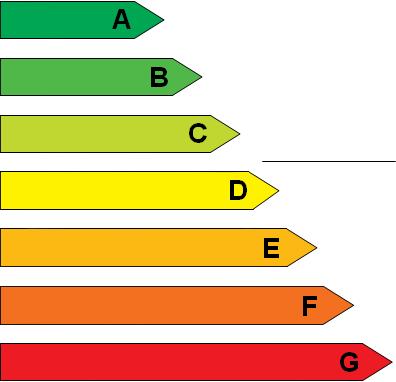

47 ENERGETICKÝ ŠTÍTEK OBÁLKY BUDOVY Bytový dům Mathonova 897/25, Brno-Černá Pole Hodnocení obálky budovy Celková podlahová plocha A c = 943,6 m 2 stávájící doporučení CI Velmi úsporná 0,5 0,75 1,0 0,88 0,79 1,5 2,0 2,5 Mimořádně nehospodárná KLASIFIKACE Průměrný součinitel prostupu tepla obálky budovy U em ve W/(m 2 K) U em = H T / A 0,37 0,33 Požadovaná hodnota průměrného součinitele prostupu tepla obálky budovy podle ČSN U em,n ve W/(m 2 K) 0,42 0,42 Klasifikační ukazatele CI a jim odpovídající hodnoty U em CI 0,50 0,75 1,00 1,50 2,00 2,50 U em 0,21 0,31 0,42 0,63 0,84 1,05 Platnost štítku do: Datum vystavení štítku: Štítek vypracoval(a): Ing. Jiří Kalánek (Kvalifikace)

48 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla VÝPOČET ENERGETICKÉ NÁROČNOSTI BUDOV A PRŮMĚRNÉHO SOUČINITELE PROSTUPU TEPLA podle vyhlášky č. 78/2013 Sb. a ČSN a podle EN ISO 13790, EN ISO a EN ISO Energie 2016 BD Mathonova Název úlohy: Zpracovatel: Ing. Jiří Kalánek Zakázka: b Datum: ZADANÉ OKRAJOVÉ PODMÍNKY: Počet zón v budově: 2 Typ výpočtu potřeby energie: měsíční (pro jednotlivé měsíce v roce) Okrajové podmínky výpočtu: Název Počet Teplota Celková energie globálního slunečního záření [MJ/m2] období dnů exteriéru Sever Jih Východ Západ Horizont leden 31-1,3 C 29,5 123,1 50,8 50,8 74,9 únor 28-0,1 C 48,2 184,0 91,8 91,8 133,2 březen 31 3,7 C 91,1 267,8 168,8 168,8 259,9 duben 30 8,1 C 129,6 308,5 267,1 267,1 409,7 květen 31 13,3 C 176,8 313,2 313,2 313,2 535,7 červen 30 16,1 C 186,5 272,2 324,0 324,0 526,3 červenec 31 18,0 C 184,7 281,2 302,8 302,8 519,5 srpen 31 17,9 C 152,6 345,6 289,4 289,4 490,3 září 30 13,5 C 103,7 280,1 191,9 191,9 313,6 říjen 31 8,3 C 67,0 267,8 139,3 139,3 203,4 listopad 30 3,2 C 33,8 163,4 64,8 64,8 90,7 prosinec 31 0,5 C 21,6 104,4 40,3 40,3 53,6 Název Počet Teplota Celková energie globálního slunečního záření [MJ/m2] období dnů exteriéru SV SZ JV JZ leden 31-1,3 C 29,5 29,5 96,5 96,5 únor 28-0,1 C 53,3 53,3 147,6 147,6 březen 31 3,7 C 107,3 107,3 232,9 232,9 duben 30 8,1 C 181,4 181,4 311,0 311,0 květen 31 13,3 C 235,8 235,8 332,3 332,3 červen 30 16,1 C 254,2 254,2 316,1 316,1 červenec 31 18,0 C 238,3 238,3 308,2 308,2 srpen 31 17,9 C 203,4 203,4 340,2 340,2 září 30 13,5 C 127,1 127,1 248,8 248,8 říjen 31 8,3 C 77,8 77,8 217,1 217,1 listopad 30 3,2 C 33,8 33,8 121,7 121,7 prosinec 31 0,5 C 21,6 21,6 83,2 83,2 PARAMETRY JEDNOTLIVÝCH ZÓN V BUDOVĚ : PARAMETRY ZÓNY Č. 1 : Základní popis zóny Název zóny: Typ zóny pro určení Uem,N: Typ zóny pro refer. budovu: Typ hodnocení: Obsazenost zóny: Uvažovaný počet osob v zóně: Zóna č.1 - Bytový dům (obytné prostory) jiná než nová obytná budova bytový dům změna stávající budovy 31,0 m2/osobu 21,9 (použije se pro stanovení roční potřeby teplé vody) -1/20 -

49 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla Objem z vnějších rozměrů: Podlah. plocha (celková vnitřní): Celk. energet. vztažná plocha: Účinná vnitřní tepelná kapacita: Vnitřní teplota (zima/léto): Zóna je vytápěna/chlazena: Typ vytápění: Regulace otopné soustavy: 2270,9 m3 680,0 m2 781,3 m2 165,0 kj/(m2.k) 20,0 C / 20,0 C ano / ne nepřerušované ano Průměrné vnitřní zisky: 1650 W... odvozeny pro produkci tepla: 2,0+3,0 W/m2 (osoby+spotřebiče) časový podíl produkce: % (osoby+spotřebiče) zohlednění spotřebičů: jen zisky požadovanou osvětlenost: 90,0 lx dodanou energii na osvětlení: 4,4 kwh/(m2.a) (vztaženo na podlah. plochu z celk. vnitřních rozměrů) prům. účinnost osvětlení: 15 % trvalá přídavná tepelná ztráta: 0,0 W Potřeba tepla na přípravu TV: 52625,21 MJ/rok... odvozeno pro denní potřebu teplé vody: 35,0 l/(osobu.den) roční potřebu teplé vody: 279,8 m3 teplotní rozdíl pro ohřev: (55,0-10,0) C Zpětně získané teplo mimo VZT: Zdroje tepla na vytápění v zóně 0,0 MJ/rok Teplovzdušné vytápění: ne Zdroj tepla č. 1 a na něj napojená otopná soustava: Název zdroje tepla: Plynový kondenzační kotel (podíl 100,0 %) Typ zdroje tepla: obecný zdroj tepla (např. kotel) Účinnost výroby tepla: 95,0 % Účinnost sdílení/distribuce: 88,0 % / 85,0 % Příkon čerpadel vytápění: 20,0 W (prům. roční příkon) Příkon regulace/emise tepla: 0,8 / 0,0 W Zdroje tepla na přípravu TV v zóně Název zdroje tepla: Elektrický zdroj tepla (podíl 100,0 %) Typ zdroje přípravy TV: obecný zdroj tepla (např. kotel) Účinnost zdroje přípravy TV: 99,0 % Účinnost zpětného získávání tepla: 0,0 % Objem zásobníku TV: 800,0 l Měrná tep. ztráta zásobníku TV: 6,4 Wh/(l.d) Délka rozvodů TV: 40,0 m Měrná tep. ztráta rozvodů TV: 68,8 Wh/(m.d) Příkon čerpadel distribuce TV: 20,0 W Příkon regulace: 0,0 W Měrný tepelný tok větráním zóny č. 1 : Objem vzduchu v zóně: 1816,72 m3 Podíl vzduchu z objemu zóny: 80,0 % Typ větrání zóny: přirozené Minimální násobnost výměny: 0,3 1/h Návrhová násobnost výměny: 0,3 1/h Měrný tepelný tok větráním Hv: 179,855 W/K Měrný tepelný tok prostupem mezi zónou č. 1 a exteriérem : Název konstrukce Plocha [m2] U [W/m2K] b [-] H,T [W/K] U,N,20 [W/m2K] W1N 242,03 0,229 1,00 55,425 0,300 W2N 7,52 0,274 1,00 2,060 0,300 R1N 59,3 0,159 1,00 9,429 0,240 R2N 119,86 0,146 1,00 17,500 0,240 C#S 8,42 0,240 1,00 2,021 0,240 Dveře 3,6 1,200 1,00 4,320 1,700 SV - 1 9,16 (9,16x1,0 x 1) 1,200 1,00 10,992 1,500 SV ,96 (20,96x1,0 x 1) 1,200 1,00 25,152 1,500 SV - 3 4,6 (4,6x1,0 x 1) 1,200 1,00 5,520 1,400-2/20 -

50 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla JZ - 1 9,76 (9,76x1,0 x 1) 1,200 1,00 11,712 1,500 JZ ,06 (31,06x1,0 x 1) 1,200 1,00 37,272 1,500 Vysvětlivky: U je součinitel prostupu tepla konstrukce; b je činitel teplotní redukce; H,T je měrný tok prostupem tepla a U,N,20 je požadovaná hodnota součinitele prostupu tepla podle ČSN pro Tim=20 C. Vliv tepelných vazeb je ve výpočtu zahrnut přibližně součinem (A * DeltaU,tbm). Průměrný vliv tepelných vazeb DeltaU,tbm: 0,05 W/m2K Měrný tok prostupem do exteriéru plošnými konstrukcemi Hd,c: 181,402 W/K... a příslušnými tepelnými vazbami Hd,tb: 25,814 W/K Měrný tepelný tok prostupem zeminou u zóny č. 1 : 1. konstrukce ve styku se zeminou Název konstrukce: F1S Tepelná vodivost zeminy: 2,0 W/mK Plocha podlahy: 55,17 m2 Exponovaný obvod podlahy: 3,9 m Součinitel vlivu spodní vody Gw: 1,0 Typ konstrukce v kontaktu se zeminou: podlaha na terénu Tloušťka obvodové stěny: 0,55 m Tepelný odpor podlahy: 0,8 m2k/w Přídavná okrajová izolace: svislá Tloušťka okrajové izolace: 0,1 m Tepelná vodivost okrajové izolace: 0,033 W/mK Hloubka okrajové izolace: 0,4 m Vypočtený přídavný lin. činitel prostupu: -0,115 W/mK Součinitel prostupu tepla bez vlivu zeminy: 1,031 W/m2K Požadovaná hodnota souč. prostupu U,N,20: 0,45 W/m2K Činitel teplotní redukce b: 0,14 Souč.prostupu mezi interiérem a exteriérem U: 0,148 W/m2K Ustálený měrný tok zeminou Hg: 8,169 W/K Kolísání ekv. měsíčních měrných toků Hg,m: od 5,352 do 37,662 W/K... stanoveno pro periodické toky Hpi / Hpe: 24,824 / 2,003 W/K Celkový ustálený měrný tok zeminou Hg: 8,169 W/K... a příslušnými tep. vazbami Hg,tb: 2,759 W/K Kolísání celk. ekv. měsíčních měrných toků Hg,m: od 5,352 do 37,662 W/K Měrný tepelný tok nevytápěnými prostory u zóny č. 1 : Název konstrukce: 1. konstrukce u nevytáp. prostoru Měrný tepelný tok nevytápěnými prostory Hu: 0,000 W/K... a příslušnými tep. vazbami Hu,tb: 0,000 W/K Solární zisky stavebními konstrukcemi zóny č. 1 : Zeměpisná šířka lokality: 45,0 st. sev. šířky Markýza Levá stěna Pravá stěna Celk. Název výplně otvoru Orientace Úhel F,ov Úhel F,finL Úhel F,finR F,fin SV - 1 SV , ,000 SV - 2 SV , ,000 SV - 3 SV , ,000 JZ - 1 JZ , ,000 JZ - 2 JZ , ,000 Okolí / Horiz. Celkový Způsob stanovení Název výplně otvoru Orientace Úhel F,hor činitel Fsh celk. činitele stínění SV - 1 SV ,600 0,600 přímé zadání uživatelem SV - 2 SV ,800 0,800 přímé zadání uživatelem SV - 3 SV ,000 1,000 přímé zadání uživatelem JZ - 1 JZ ,600 0,600 přímé zadání uživatelem JZ - 2 JZ ,800 0,800 přímé zadání uživatelem Vysvětlivky: F,ov je korekční činitel stínění markýzou, F,finL je korekční činitel stínění levou boční stěnou/žebrem (při pohledu zevnitř), F,finR je korekční činitel stínění pravou boční stěnou, F,fin je souhrnný korekční činitel stínění bočními stěnami, F,hor je korekční činitel stínění horizontem (okolím budovy) a úhel je příslušný stínící úhel. Název konstrukce Plocha [m2] g/alfa [-] Fgl/Ff [-] Fc,h/Fc,c [-] Fsh [-] Orientace -3/20 -

51 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla SV - 1 9,16 0,67 0,7/0,3 1,00/1,00 0,6 SV (90 ) SV ,96 0,67 0,7/0,3 1,00/1,00 0,8 SV (90 ) SV - 3 4,6 0,67 0,7/0,3 1,00/1,00 1,0 SV (31 ) JZ - 1 9,76 0,67 0,7/0,3 1,00/1,00 0,6 JZ (90 ) JZ ,06 0,67 0,7/0,3 1,00/1,00 0,8 JZ (90 ) Vysvětlivky: g je propustnost slunečního záření zasklení v průsvitných konstrukcích; alfa je pohltivost slunečního záření vnějšího povrchu neprůsvitných konstrukcí; Fgl je korekční činitel zasklení (podíl plochy zasklení k celkové ploše okna); Ff je korekční činitel rámu (podíl plochy rámu k celk. ploše okna); Fc,h je korekční činitel clonění pohyblivými clonami pro režim vytápění; Fc,c je korekční činitel clonění pro režim chlazení a Fsh je korekční činitel stínění nepohyblivými částmi budovy a okolní zástavbou. Celkový solární zisk konstrukcemi Qs (MJ): Měsíc: Zisk (vytápění): 1621,5 2583,0 4385,4 6354,5 7381,0 7376,2 Měsíc: Zisk (vytápění): 7092,1 7064,3 4862,2 3800,1 1995,4 1343,5 PARAMETRY ZÓNY Č. 2 : Základní popis zóny Název zóny: Typ zóny pro určení Uem,N: Typ zóny pro refer. budovu: Typ hodnocení: Obsazenost zóny: Uvažovaný počet osob v zóně: Objem z vnějších rozměrů: Podlah. plocha (celková vnitřní): Celk. energet. vztažná plocha: Účinná vnitřní tepelná kapacita: Vnitřní teplota (zima/léto): Zóna je vytápěna/chlazena: Typ vytápění: Regulace otopné soustavy: Zóna č.2 - Administrativní prostory (oddělené kanceláře) jiná než nová obytná budova bytový dům změna stávající budovy 14,0 m2/osobu 10,0 (použije se pro stanovení roční potřeby teplé vody) 478,0 m3 140,0 m2 162,3 m2 165,0 kj/(m2.k) 20,0 C / 20,0 C ano / ne přerušované s přestávkou 113,6 hodin v týdnu ano Průměrné vnitřní zisky: 898 W... odvozeny pro produkci tepla: 5,0+10,0 W/m2 (osoby+spotřebiče) časový podíl produkce: % (osoby+spotřebiče) zohlednění spotřebičů: jen zisky požadovanou osvětlenost: 500,0 lx dodanou energii na osvětlení: 25,9 kwh/(m2.a) (vztaženo na podlah. plochu z celk. vnitřních rozměrů) prům. účinnost osvětlení: 10 % trvalá přídavná tepelná ztráta: 0,0 W Potřeba tepla na přípravu TV: 4119,39 MJ/rok... odvozeno pro denní potřebu teplé vody: 6,0 l/(osobu.den) roční potřebu teplé vody: 21,9 m3 teplotní rozdíl pro ohřev: (55,0-10,0) C Zpětně získané teplo mimo VZT: Zdroje tepla na vytápění v zóně 0,0 MJ/rok Teplovzdušné vytápění: ne Zdroj tepla č. 1 a na něj napojená otopná soustava: Název zdroje tepla: Plynový kondenzační kotel (podíl 100,0 %) Typ zdroje tepla: obecný zdroj tepla (např. kotel) Účinnost výroby tepla: 95,0 % Účinnost sdílení/distribuce: 88,0 % / 85,0 % Příkon čerpadel vytápění: 20,0 W (prům. roční příkon) Příkon regulace/emise tepla: 0,1 / 0,0 W Zdroje tepla na přípravu TV v zóně Název zdroje tepla: Elektrický zdroj tepla (podíl 100,0 %) Typ zdroje přípravy TV: obecný zdroj tepla (např. kotel) Účinnost zdroje přípravy TV: 99,0 % Účinnost zpětného získávání tepla: 0,0 % Objem zásobníku TV: 100,0 l -4/20 -

52 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla Měrná tep. ztráta zásobníku TV: Délka rozvodů TV: Měrná tep. ztráta rozvodů TV: Příkon čerpadel distribuce TV: Příkon regulace: 6,4 Wh/(l.d) 0,0 m 0,0 Wh/(m.d) 20,0 W 0,0 W Měrný tepelný tok větráním zóny č. 2 : Objem vzduchu v zóně: 382,4 m3 Podíl vzduchu z objemu zóny: 80,0 % Typ větrání zóny: přirozené Minimální násobnost výměny: 0,3 1/h Návrhová násobnost výměny: 0,3 1/h Měrný tepelný tok větráním Hv: 37,858 W/K Měrný tepelný tok prostupem mezi zónou č. 2 a exteriérem : Název konstrukce Plocha [m2] U [W/m2K] b [-] H,T [W/K] U,N,20 [W/m2K] W2N 29,35 0,274 1,00 8,042 0,300 W3N 39,41 0,273 1,00 10,759 0,300 R1S 38,45 0,330 1,00 12,689 0,240 Dveře 5,8 1,200 1,00 6,960 1,700 SV- 1 4,26 (4,26x1,0 x 1) 1,200 1,00 5,112 1,500 JZ- 1 11,5 (11,5x1,0 x 1) 1,200 1,00 13,800 1,500 Vysvětlivky: U je součinitel prostupu tepla konstrukce; b je činitel teplotní redukce; H,T je měrný tok prostupem tepla a U,N,20 je požadovaná hodnota součinitele prostupu tepla podle ČSN pro Tim=20 C. Vliv tepelných vazeb je ve výpočtu zahrnut přibližně součinem (A * DeltaU,tbm). Průměrný vliv tepelných vazeb DeltaU,tbm: 0,05 W/m2K Měrný tok prostupem do exteriéru plošnými konstrukcemi Hd,c: 57,361 W/K... a příslušnými tepelnými vazbami Hd,tb: 6,439 W/K Měrný tepelný tok prostupem zeminou u zóny č. 2 : 1. konstrukce ve styku se zeminou Název konstrukce: F1S Tepelná vodivost zeminy: 2,0 W/mK Plocha podlahy: 161,57 m2 Exponovaný obvod podlahy: 32,1 m Součinitel vlivu spodní vody Gw: 1,0 Typ konstrukce v kontaktu se zeminou: podlaha na terénu Tloušťka obvodové stěny: 0,55 m Tepelný odpor podlahy: 2,32 m2k/w Přídavná okrajová izolace: svislá Tloušťka okrajové izolace: 0,1 m Tepelná vodivost okrajové izolace: 0,033 W/mK Hloubka okrajové izolace: 0,4 m Vypočtený přídavný lin. činitel prostupu: -0,042 W/mK Součinitel prostupu tepla bez vlivu zeminy: 0,402 W/m2K Požadovaná hodnota souč. prostupu U,N,20: 0,45 W/m2K Činitel teplotní redukce b: 0,49 Souč.prostupu mezi interiérem a exteriérem U: 0,195 W/m2K Ustálený měrný tok zeminou Hg: 31,493 W/K Kolísání ekv. měsíčních měrných toků Hg,m: od 21,462 do 136,503 W/K... stanoveno pro periodické toky Hpi / Hpe: 43,872 / 9,54 W/K Celkový ustálený měrný tok zeminou Hg: 31,493 W/K... a příslušnými tep. vazbami Hg,tb: 8,079 W/K Kolísání celk. ekv. měsíčních měrných toků Hg,m: od 21,462 do 136,503 W/K Měrný tepelný tok nevytápěnými prostory u zóny č. 2 : Název konstrukce: 1. konstrukce u nevytáp. prostoru Měrný tepelný tok nevytápěnými prostory Hu: 0,000 W/K... a příslušnými tep. vazbami Hu,tb: 0,000 W/K -5/20 -

53 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla Solární zisky stavebními konstrukcemi zóny č. 2 : Zeměpisná šířka lokality: 45,0 st. sev. šířky Markýza Levá stěna Pravá stěna Celk. Název výplně otvoru Orientace Úhel F,ov Úhel F,finL Úhel F,finR F,fin SV- 1 SV , ,000 JZ- 1 JZ , ,000 Okolí / Horiz. Celkový Způsob stanovení Název výplně otvoru Orientace Úhel F,hor činitel Fsh celk. činitele stínění SV- 1 SV ,600 0,600 přímé zadání uživatelem JZ- 1 JZ ,600 0,600 přímé zadání uživatelem Vysvětlivky: F,ov je korekční činitel stínění markýzou, F,finL je korekční činitel stínění levou boční stěnou/žebrem (při pohledu zevnitř), F,finR je korekční činitel stínění pravou boční stěnou, F,fin je souhrnný korekční činitel stínění bočními stěnami, F,hor je korekční činitel stínění horizontem (okolím budovy) a úhel je příslušný stínící úhel. Název konstrukce Plocha [m2] g/alfa [-] Fgl/Ff [-] Fc,h/Fc,c [-] Fsh [-] Orientace SV- 1 4,26 0,67 0,7/0,3 1,00/1,00 0,6 SV (90 ) JZ- 1 11,5 0,67 0,7/0,3 1,00/1,00 0,6 JZ (90 ) Vysvětlivky: g je propustnost slunečního záření zasklení v průsvitných konstrukcích; alfa je pohltivost slunečního záření vnějšího povrchu neprůsvitných konstrukcí; Fgl je korekční činitel zasklení (podíl plochy zasklení k celkové ploše okna); Ff je korekční činitel rámu (podíl plochy rámu k celk. ploše okna); Fc,h je korekční činitel clonění pohyblivými clonami pro režim vytápění; Fc,c je korekční činitel clonění pro režim chlazení a Fsh je korekční činitel stínění nepohyblivými částmi budovy a okolní zástavbou. Celkový solární zisk konstrukcemi Qs (MJ): Měsíc: Zisk (vytápění): 312,9 487,4 794,1 1101,5 1222,2 1194,9 Měsíc: Zisk (vytápění): 1154,7 1210,3 861,8 716,2 390,9 265,6 PŘEHLEDNÉ VÝSLEDKY VÝPOČTU PRO JEDNOTLIVÉ ZÓNY : VÝSLEDKY VÝPOČTU PRO ZÓNU Č. 1 : Název zóny: Vnitřní teplota (zima/léto): Zóna je vytápěna/chlazena: Regulace otopné soustavy: Zóna č.1 - Bytový dům (obytné prostory) 20,0 C / 20,0 C ano / ne ano Měrný tepelný tok větráním Hv: Měrný tok prostupem do exteriéru Hd a celkový měrný tok prostupem tep. vazbami H,tb: Ustálený měrný tok zeminou Hg: Měrný tok prostupem nevytápěnými prostory Hu,t: --- Měrný tok větráním nevytápěnými prostory Hu,v: --- Měrný tok Trombeho stěnami H,tw: --- Měrný tok větranými stěnami H,vw: --- Měrný tok prvky s transparentní izolací H,ti: ,855 W/K 209,974 W/K 8,169 W/K Přídavný měrný tok podlahovým vytápěním dht: --- Výsledný měrný tok H: 397,999 W/K Výsledný měrný tok do zóny č.2 H,12: --- Potřeba tepla na vytápění po měsících: Měsíc Q,H,ht[GJ] Q,int[GJ] Q,tec[GJ] Q,sol[GJ] Q,gn [GJ] Eta,H [-] fh [%] Q,H,nd[GJ] 1 22,545 4, ,621 6,446 1, ,0 16, ,226 4, ,583 6,751 0, ,0 12, ,298 4, ,385 8,837 0, ,0 8, ,271 4, ,355 10,519 0,918 90,6 2, ,223 4, ,381 11,568 0,624 0, ,146 4, ,376 11,391 0,364 0, ,290 4, ,092 11,240 0,204 0, ,395 4, ,064 11,251 0,213 0, ,786 4, ,862 9,042 0,714 24,3 0, ,470 4, ,800 8,244 0, ,0 4, ,247 4, ,995 6,454 0, ,0 10, ,656 4, ,343 6,152 1, ,0 14,506 Vysvětlivky: Q,H,ht je potřeba tepla na pokrytí tepelné ztráty; Q,int jsou vnitřní tepelné zisky; Q,tec jsou tepelné zisky způsobené -6/20 -

54 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla provozem ventilátorů a ztrátami z rozvodů teplé vody a akumulačních nádrží; Q,sol jsou solární tepelné zisky; Q,gn jsou celkové tepelné zisky; Eta,H je stupeň využitelnosti tepelných zisků; fh je část měsíce, v níž musí být zóna s regulovaným vytápěním vytápěna, a Q,H,nd je potřeba tepla na vytápění. Potřeba tepla na vytápění za rok Q,H,nd: 69,808 GJ Roční energetická bilance výplní otvorů: Název výplně otvoru Orientace Ql [GJ] Qs,ini [GJ] Qs [GJ] Qs/Ql U,eq,min U,eq,max SV - 1 SV 3,992 3,627 2,109 0,53-1,1 1,1 SV - 2 SV 9,135 11,066 6,435 0,70-1,9 1,1 SV - 3 SV 2,005 5,453 3,108 1,55-5,9 0,9 JZ - 1 JZ 4,253 6,811 4,479 1,05-2,1 0,8 JZ - 2 JZ 13,536 28,902 19,005 1,40-3,1 0,7 Vysvětlivky: Ql je potřeba tepla na pokrytí tepelné ztráty prostupem za rok; Qs,ini jsou celkové solární zisky za rok; Qs jsou využitelné solární zisky za rok; Qs/Ql je poměr ukazující, kolikrát jsou využitelné solární zisky vyšší než ztráty prostupem, U,eq,min je nejnižší ekvivalentní součinitel prostupu tepla okna (rozdíl Ql-Qs vydělený plochou okna a počtem denostupňů) během roku a U,eq,max je nejvyšší ekvivalentní součinitel prostupu tepla okna během roku. Energie dodaná do zóny po měsících: Měsíc Q,f,H[GJ] Q,f,C[GJ] Q,f,RH[GJ] Q,f,F[GJ] Q,f,W[GJ] Q,f,L[GJ] Q,f,A[GJ] Q,fuel[GJ] 1 22, ,317 1,391 0,078 29, , ,231 1,033 0,070 23, , ,317 0,951 0,078 18, , ,288 0,753 0,071 9, ,317 0,640 0,024 5, ,288 0,575 0,024 5, ,317 0,595 0,024 5, ,317 0,640 0,024 5, , ,288 0,770 0,036 6, , ,317 0,942 0,078 12, , ,288 1,098 0,075 21, , ,317 1,372 0,078 27,181 Vysvětlivky: Q,f,H je vypočtená spotřeba energie na vytápění; Q,f,C je vypočtená spotřeba energie na chlazení; Q,f,RH je vypočtená spotřeba energie na úpravu vlhkosti vzduchu; Q,f,F je vypočtená spotřeba energie na nucené větrání; Q,f,W je vypočtená spotřeba energie na přípravu teplé vody; Q,f,L je vypočtená spotřeba energie na osvětlení (popř. i na spotřebiče); Q,f,A je pomocná energie (čerpadla, regulace atd.) a Q,fuel je celková dodaná energie. Všechny hodnoty zohledňují vlivy účinností technických systémů. Celková roční dodaná energie Q,fuel: 173,265 GJ Průměrný součinitel prostupu tepla zóny Měrný tepelný tok prostupem obálkou zóny Ht: Plocha obalových konstrukcí zóny: Výchozí hodnota požadavku na průměrný součinitel prostupu tepla podle čl v ČSN (2011)... Uem,N,20: Průměrný součinitel prostupu tepla zóny U,em: 218,1 W/K 571,4 m2 0,45 W/m2K 0,38 W/m2K VÝSLEDKY VÝPOČTU PRO ZÓNU Č. 2 : Název zóny: Vnitřní teplota (zima/léto): Zóna je vytápěna/chlazena: Regulace otopné soustavy: Měrný tepelný tok větráním Hv: Měrný tok prostupem do exteriéru Hd a celkový měrný tok prostupem tep. vazbami H,tb: Ustálený měrný tok zeminou Hg: Měrný tok prostupem nevytápěnými prostory Hu,t: --- Měrný tok větráním nevytápěnými prostory Hu,v: --- Měrný tok Trombeho stěnami H,tw: --- Měrný tok větranými stěnami H,vw: --- Měrný tok prvky s transparentní izolací H,ti: --- Zóna č.2 - Administrativní prostory (oddělené kanceláře) 20,0 C / 20,0 C ano / ne ano 37,858 W/K 71,878 W/K 31,493 W/K Přídavný měrný tok podlahovým vytápěním dht: --- Výsledný měrný tok H: 141,229 W/K Výsledný měrný tok do zóny č.1 H,21: --- Potřeba tepla na vytápění po měsících: Měsíc Q,H,ht[GJ] Q,int[GJ] Q,tec[GJ] Q,sol[GJ] Q,gn [GJ] Eta,H [-] fh [%] Q,H,nd[GJ] 1 7,485 2, ,313 3,236 0, ,0 3, ,414 2, ,487 2,884 0, ,0 2,576-7/20 -

55 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla 3 5,887 2, ,794 3,238 0, ,0 1, ,337 2, ,101 3,283 0, ,0 0, ,821 2, ,222 3,327 0,719 60,4 0, ,864 1, ,195 3,183 0,586 0, ,319 2, ,155 3,209 0,411 0, ,351 2, ,210 3,315 0,408 0, ,668 2, ,862 3,063 0,730 56,6 0, ,418 2, ,716 3,150 0, ,0 0, ,852 2, ,391 2,949 0, ,0 2, ,910 2, ,266 3,168 0, ,0 2,711 Vysvětlivky: Q,H,ht je potřeba tepla na pokrytí tepelné ztráty; Q,int jsou vnitřní tepelné zisky; Q,tec jsou tepelné zisky způsobené provozem ventilátorů a ztrátami z rozvodů teplé vody a akumulačních nádrží; Q,sol jsou solární tepelné zisky; Q,gn jsou celkové tepelné zisky; Eta,H je stupeň využitelnosti tepelných zisků; fh je část měsíce, v níž musí být zóna s regulovaným vytápěním vytápěna, a Q,H,nd je potřeba tepla na vytápění. Potřeba tepla na vytápění za rok Q,H,nd: 14,042 GJ (s vlivem přeruš. vytápění) Roční energetická bilance výplní otvorů: Název výplně otvoru Orientace Ql [GJ] Qs,ini [GJ] Qs [GJ] Qs/Ql U,eq,min U,eq,max SV- 1 SV 1,857 1,687 1,148 0,62-3,4 1,1 JZ- 1 JZ 5,012 8,026 5,855 1,17-5,0 0,8 Vysvětlivky: Ql je potřeba tepla na pokrytí tepelné ztráty prostupem za rok; Qs,ini jsou celkové solární zisky za rok; Qs jsou využitelné solární zisky za rok; Qs/Ql je poměr ukazující, kolikrát jsou využitelné solární zisky vyšší než ztráty prostupem, U,eq,min je nejnižší ekvivalentní součinitel prostupu tepla okna (rozdíl Ql-Qs vydělený plochou okna a počtem denostupňů) během roku a U,eq,max je nejvyšší ekvivalentní součinitel prostupu tepla okna během roku. Energie dodaná do zóny po měsících: Měsíc Q,f,H[GJ] Q,f,C[GJ] Q,f,RH[GJ] Q,f,F[GJ] Q,f,W[GJ] Q,f,L[GJ] Q,f,A[GJ] Q,fuel[GJ] 1 4, ,419 1,685 0,076 6, , ,412 1,252 0,069 5, , ,419 1,153 0,076 4, , ,417 0,912 0,074 2, , ,419 0,776 0,055 1, ,417 0,697 0,022 1, ,419 0,721 0,022 1, ,419 0,776 0,022 1, , ,417 0,933 0,051 1, , ,419 1,142 0,076 2, , ,417 1,330 0,074 4, , ,419 1,663 0,076 5,973 Vysvětlivky: Q,f,H je vypočtená spotřeba energie na vytápění; Q,f,C je vypočtená spotřeba energie na chlazení; Q,f,RH je vypočtená spotřeba energie na úpravu vlhkosti vzduchu; Q,f,F je vypočtená spotřeba energie na nucené větrání; Q,f,W je vypočtená spotřeba energie na přípravu teplé vody; Q,f,L je vypočtená spotřeba energie na osvětlení (popř. i na spotřebiče); Q,f,A je pomocná energie (čerpadla, regulace atd.) a Q,fuel je celková dodaná energie. Všechny hodnoty zohledňují vlivy účinností technických systémů. Celková roční dodaná energie Q,fuel: 38,505 GJ Průměrný součinitel prostupu tepla zóny Měrný tepelný tok prostupem obálkou zóny Ht: Plocha obalových konstrukcí zóny: Výchozí hodnota požadavku na průměrný součinitel prostupu tepla podle čl v ČSN (2011)... Uem,N,20: Průměrný součinitel prostupu tepla zóny U,em: 103,4 W/K 290,3 m2 0,36 W/m2K 0,36 W/m2K PŘEHLEDNÉ VÝSLEDKY VÝPOČTU PRO CELOU BUDOVU : Faktor tvaru budovy A/V: 0,31 m2/m3 Rozložení měrných tepelných toků Zóna Položka Plocha [m2] Měrný tok [W/K] Procento [%] 1 Celkový měrný tok H: , ,00 % z toho: Měrný tok větráním Hv: ,855 45,19 % Měrný (ustálený) tok zeminou Hg: --- 8,169 2,05 % Měrný tok přes nevytápěné prostory Hu: ,00 % Měrný tok tepelnými vazbami H,tb: ,572 7,18 % Měrný tok do ext. plošnými kcemi Hd,c: ,402 45,58 % rozložení měrných toků po konstrukcích: Stávající - okenní výplně: 75,5 90,648 22,78 % Obvodová stěna_n: 249,6 57,485 14,44 % -8/20 -

56 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla Střecha_N: 179,2 26,928 6,77 % Střecha_S: 8,4 2,021 0,51 % Otvorová výplň_s: 3,6 4,320 1,09 % Podlaha_S: 55,2 8,169 2,05 % 2 Celkový měrný tok H: , ,00 % z toho: Měrný tok větráním Hv: ,858 26,81 % Měrný (ustálený) tok zeminou Hg: ,493 22,30 % Měrný tok přes nevytápěné prostory Hu: ,00 % Měrný tok tepelnými vazbami H,tb: ,517 10,28 % Měrný tok do ext. plošnými kcemi Hd,c: ,361 40,62 % rozložení měrných toků po konstrukcích: Obvodová stěna_n: 68,8 18,801 13,31 % Střecha_S: 38,5 12,689 8,98 % Otvorová výplň_s: 15,8 18,912 13,39 % Dveře_S: 5,8 6,960 4,93 % Podlaha_S: 161,6 31,493 22,30 % Měrný tok budovou a parametry podle starších předpisů Součet celkových měrných tepelných toků jednotlivými zónami Hc: Objem budovy stanovený z vnějších rozměrů: Tepelná charakteristika budovy podle ČSN (1994): Spotřeba tepla na vytápění podle STN , Zmena 5 (1997): Poznámka: 539,228 W/K 2748,9 m3 0,20 W/m3K 14,4 kwh/(m3.a) Orientační tepelnou ztrátu budovy lze získat vynásobením součtu měrných toků jednotlivých zón Hc působícím teplotním rozdílem mezi interiérem a exteriérem. Průměrný součinitel prostupu tepla budovy Měrný tepelný tok prostupem obálkou budovy Ht: Plocha obalových konstrukcí budovy: Výchozí hodnota požadavku na průměrný součinitel prostupu tepla podle čl v ČSN (2011)... Uem,N,20: Průměrný součinitel prostupu tepla budovy U,em: 321,5 W/K 861,8 m2 0,42 W/m2K 0,37 W/m2K Potřeba tepla na vytápění budovy Měsíc Q,H,ht[GJ] Q,int[GJ] Q,tec[GJ] Q,sol[GJ] Q,gn [GJ] Eta,H [-] fh [%] Q,H,nd[GJ] 1 30,030 7, ,934 9,682 1, ,0 19, ,640 6, ,070 9,635 1, ,0 15, ,185 6, ,180 12,075 1, ,0 10, ,608 6, ,456 13,802 0, ,0 3, ,043 6, ,603 14,895 0,665 60,4 0, ,010 6, ,571 14,574 0,412 0, ,609 6, ,247 14,450 0,250 0, ,746 6, ,275 14,566 0,257 0, ,454 6, ,724 12,105 0,742 56,6 0, ,888 6, ,516 11,394 1, ,0 5, ,100 7, ,386 9,403 1, ,0 12, ,566 7, ,609 9,321 1, ,0 17,217 Vysvětlivky: Q,H,ht je potřeba tepla na pokrytí tepelné ztráty; Q,int jsou vnitřní tepelné zisky; Q,tec jsou tepelné zisky způsobené provozem ventilátorů a ztrátami z rozvodů teplé vody a akumulačních nádrží; Q,sol jsou solární tepelné zisky; Q,gn jsou celkové tepelné zisky; Eta,H je stupeň využitelnosti tepelných zisků; fh je část měsíce, v níž musí být jakákoli zóna v budově vytápěna (odpovídá max. fh ze všech zón); a Q,H,nd je potřeba tepla na vytápění. Potřeba tepla na vytápění za rok Q,H,nd: 83,850 GJ 23,292 MWh (s vlivem přeruš. vytápění) Objem budovy stanovený z vnějších rozměrů: 2748,9 m3 Celková energeticky vztažná podlah. plocha budovy: 943,6 m2 Měrná potřeba tepla na vytápění budovy (na 1 m3): 8,5 kwh/(m3.a) Měrná potřeba tepla na vytápění budovy: 25 kwh/(m2.a) Hodnota byla stanovena pro počet denostupňů D = Poznámka: Měrná potřeba tepla je stanovena bez vlivu účinností systémů výroby, distribuce a emise tepla. Celková energie dodaná do budovy Měsíc Q,f,H[GJ] Q,f,C[GJ] Q,f,RH[GJ] Q,f,F[GJ] Q,f,W[GJ] Q,f,L[GJ] Q,f,A[GJ] Q,fuel[GJ] 1 27, ,736 3,076 0,154 36,049-9/20 -

57 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla 2 21, ,643 2,285 0,139 29, , ,736 2,104 0,154 22, , ,705 1,664 0,144 12, , ,736 1,416 0,079 7, ,705 1,273 0,045 7, ,736 1,315 0,047 7, ,736 1,416 0,047 7, , ,705 1,704 0,087 8, , ,736 2,084 0,154 15, , ,705 2,428 0,149 26, , ,736 3,035 0,154 33,153 Vysvětlivky: Q,f,H je vypočtená spotřeba energie na vytápění; Q,f,C je vypočtená spotřeba energie na chlazení; Q,f,RH je vypočtená spotřeba energie na úpravu vlhkosti vzduchu; Q,f,F je vypočtená spotřeba energie na nucené větrání; Q,f,W je vypočtená spotřeba energie na přípravu teplé vody; Q,f,L je vypočtená spotřeba energie na osvětlení (popř. i na spotřebiče); Q,f,A je pomocná energie (čerpadla, regulace atd.) a Q,fuel je celková dodaná energie. Všechny hodnoty zohledňují vlivy účinností technických systémů. Dodané energie: Vyp.spotřeba energie na vytápění za rok Q,fuel,H: 117,999 GJ 32,778 MWh 35 kwh/m2 Pomocná energie na vytápění Q,aux,H: 0,831 GJ 0,231 MWh 0 kwh/m2 Dodaná energie na vytápění za rok EP,H: 118,830 GJ 33,008 MWh 35 kwh/m2 Vyp.spotřeba energie na chlazení za rok Q,fuel,C: Pomocná energie na chlazení Q,aux,C: Dodaná energie na chlazení za rok EP,C: Vyp.spotřeba energie na úpravu vlhkosti Q,fuel,RH: Pomocná energie na úpravu vlhkosti Q,aux,RH: Dodaná energie na úpravu vlhkosti EP,RH: Vyp.spotřeba energie na nucené větrání Q,fuel,F: Pomocná energie na nucené větrání Q,aux,F: Dodaná energie na nuc.větrání za rok EP,F: Vyp.spotřeba energie na přípravu TV Q,fuel,W: 68,616 GJ 19,060 MWh 20 kwh/m2 Pomocná energie na přípravu teplé vody Q,aux,W: 0,523 GJ 0,145 MWh 0 kwh/m2 Dodaná energie na přípravu TV za rok EP,W: 69,139 GJ 19,205 MWh 20 kwh/m2 Vyp.spotřeba energie na osvětlení a spotř. Q,fuel,L: 23,801 GJ 6,611 MWh 7 kwh/m2 Dodaná energie na osvětlení za rok EP,L: 23,801 GJ 6,611 MWh 7 kwh/m2 Celková roční dodaná energie Q,fuel=EP: 211,770 GJ 58,825 MWh 62 kwh/m2 Měrná dodaná energie budovy Celková roční dodaná energie: 58,825 MWh Objem budovy stanovený z vnějších rozměrů: 2748,9 m3 Celková energeticky vztažná podlah. plocha budovy: 943,6 m2 Měrná dodaná energie EP,V: 21,4 kwh/(m3.a) Měrná dodaná energie budovy EP,A: 62 kwh/(m2.a) Poznámka: Měrná dodaná energie zahrnuje veškerou dodanou energii včetně vlivů účinností tech. systémů. Rozdělení dodané energie podle energonositelů, primární energie a emise CO2 Energo- Faktory Vytápění Teplá voda nositel transformace MWh/a t/a MWh/a t/a f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Q,f Q,pN Q,pC CO2 elektřina ze sítě 3,0 3,2 1, ,1 57,2 61,0 22,1 zemní plyn 1,1 1,1 0, ,8 36,1 36,1 6, SOUČET 32,8 36,1 36,1 6,6 19,1 57,2 61,0 22,1 Energo- Faktory Osvětlení Pom.energie nositel transformace MWh/a t/a MWh/a t/a f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Q,f Q,pN Q,pC CO2 elektřina ze sítě 3,0 3,2 1,0910 6,6 19,8 21,2 7,2 0,4 1,1 1,2 0,4 zemní plyn 1,1 1,1 0, SOUČET 6,6 19,8 21,2 7,2 0,4 1,1 1,2 0,4 Energo- Faktory Nuc.větrání Chlazení nositel transformace MWh/a t/a MWh/a t/a f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Q,f Q,pN Q,pC CO2 elektřina ze sítě 3,0 3,2 1, zemní plyn 1,1 1,1 0, SOUČET Energo- Faktory Úprava RH Export elektřiny nositel transformace MWh/a t/a MWh/a /20 -

58 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Q,el Q,pN Q,pC elektřina ze sítě 3,0 3,2 1, zemní plyn 1,1 1,1 0, SOUČET Vysvětlivky: f,pn je faktor neobnovitelné primární energie v kwh/kwh; f,pc je faktor celkové primární energie v kwh/kwh; f,co2 je součinitel emisí CO2 v kg/kwh; Q,f je vypočtená spotřeba energie dodávaná na daný účel příslušným energonositelem v MWh/rok; Q,el je produkce elektřiny v MWh/rok; Q,pN je neobnovitelná primární energie a Q,pC je celková primární energie použitá na daný účel příslušným energonositelem v MWh/rok a CO2 jsou s tím spojené emise CO2 v t/rok. Součty pro jednotlivé energonositele: Q,f [MWh/a] Q,pN [MWh/a] Q,pC [MWh/a] CO2 [t/a] elektřina ze sítě 26,047 78,142 83,352 29,653 zemní plyn 32,778 36,055 36,055 6,550 SOUČET 58, , ,407 36,203 Vysvětlivky: Q,f je energie dodaná do budovy příslušným energonositelem v MWh/rok; Q,pN je neobnovitelná primární energie a Q,pC je celková primární energie použitá příslušným energonositelem v MWh/rok a CO2 jsou s tím spojené emise CO2 v t/rok. Měrná primární energie a emise CO2 budovy Emise CO2 za rok: 36,203 t Celková primární energie za rok: 119,407 MWh 429,866 GJ Neobnovitelná primární energie za rok: 114,198 MWh 411,112 GJ Objem budovy stanovený z vnějších rozměrů: 2 748,9 m3 Celková energeticky vztažná podlah. plocha budovy: 943,6 m2 Měrné emise CO2 za rok (na 1 m3): 13,2 kg/(m3.a) Měrná celková primární energie E,pC,V: 43,4 kwh/(m3.a) Měrná neobnovitelná primární energie E,pN,V: 41,5 kwh/(m3.a) Měrné emise CO2 za rok (na 1 m2): 38 kg/(m2.a) Měrná celková primární energie E,pC,A: 127 kwh/(m2.a) Měrná neobnovitelná primární energie E,pN,A: 121 kwh/(m2.a) Energie 2016, (c) 2016 Svoboda Software -11/20 -

59 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla VÝPOČET ENERGETICKÉ NÁROČNOSTI REFERENČNÍ BUDOVY podle vyhlášky MPO ČR č. 78/2013 Sb. Energie 2016 Název úlohy: BD Mathonova REFERENČNÍ BUDOVA Zpracovatel: Ing. Jiří Kalánek Zakázka: b Datum: ZADANÉ OKRAJOVÉ PODMÍNKY: Počet zón v budově: 2 Typ výpočtu potřeby energie: měsíční (pro jednotlivé měsíce v roce) Okrajové podmínky výpočtu: Název Počet Teplota Celková energie globálního slunečního záření [MJ/m2] období dnů exteriéru Sever Jih Východ Západ Horizont leden 31-1,3 C 29,5 123,1 50,8 50,8 74,9 únor 28-0,1 C 48,2 184,0 91,8 91,8 133,2 březen 31 3,7 C 91,1 267,8 168,8 168,8 259,9 duben 30 8,1 C 129,6 308,5 267,1 267,1 409,7 květen 31 13,3 C 176,8 313,2 313,2 313,2 535,7 červen 30 16,1 C 186,5 272,2 324,0 324,0 526,3 červenec 31 18,0 C 184,7 281,2 302,8 302,8 519,5 srpen 31 17,9 C 152,6 345,6 289,4 289,4 490,3 září 30 13,5 C 103,7 280,1 191,9 191,9 313,6 říjen 31 8,3 C 67,0 267,8 139,3 139,3 203,4 listopad 30 3,2 C 33,8 163,4 64,8 64,8 90,7 prosinec 31 0,5 C 21,6 104,4 40,3 40,3 53,6 Název Počet Teplota Celková energie globálního slunečního záření [MJ/m2] období dnů exteriéru SV SZ JV JZ leden 31-1,3 C 29,5 29,5 96,5 96,5 únor 28-0,1 C 53,3 53,3 147,6 147,6 březen 31 3,7 C 107,3 107,3 232,9 232,9 duben 30 8,1 C 181,4 181,4 311,0 311,0 květen 31 13,3 C 235,8 235,8 332,3 332,3 červen 30 16,1 C 254,2 254,2 316,1 316,1 červenec 31 18,0 C 238,3 238,3 308,2 308,2 srpen 31 17,9 C 203,4 203,4 340,2 340,2 září 30 13,5 C 127,1 127,1 248,8 248,8 říjen 31 8,3 C 77,8 77,8 217,1 217,1 listopad 30 3,2 C 33,8 33,8 121,7 121,7 prosinec 31 0,5 C 21,6 21,6 83,2 83,2 PARAMETRY JEDNOTLIVÝCH ZÓN V BUDOVĚ : PARAMETRY ZÓNY Č. 1 : Základní popis zóny Název zóny: Typ zóny pro určení Uem,N: Typ zóny pro refer. budovu: Typ hodnocení: Obsazenost zóny: Uvažovaný počet osob v zóně: Objem z vnějších rozměrů: Zóna č.1 - Bytový dům (obytné prostory) jiná než nová obytná budova bytový dům změna stávající budovy 31,0 m2/osobu 21,9 (použije se pro stanovení roční potřeby teplé vody) 2270,9 m3-12/20 -

60 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla Podlah. plocha (celková vnitřní): Celk. energet. vztažná plocha: Účinná vnitřní tepelná kapacita: Vnitřní teplota (zima/léto): Vnitřní teplota pro určení Uem,R: Zóna je vytápěna/chlazena: Typ vytápění: Regulace otopné soustavy: 680,0 m2 781,3 m2 165,0 kj/(m2.k) 20,0 C / 20,0 C 20,0 C ano / ne nepřerušované ano Průměrné vnitřní zisky: 1650 W... odvozeny pro produkci tepla: 2,0+3,0 W/m2 (osoby+spotřebiče) časový podíl produkce: % (osoby+spotřebiče) zohlednění spotřebičů: jen zisky požadovanou osvětlenost: 90,0 lx měrný příkon osvětlení: 0,05 W/(m2.lx) prům. účinnost osvětlení: 15 % činitel obsazenosti 0,65 a závislosti na denním světle 1,0 roční dobu využití osvětlení ve dne/v noci: 900 / 600 h trvalá přídavná tepelná ztráta: 0,0 W Potřeba tepla na přípravu TV: 52625,21 MJ/rok... odvozeno pro denní potřebu teplé vody: 35,0 l/(osobu.den) roční potřebu teplé vody: 279,8 m3 teplotní rozdíl pro ohřev: (55,0-10,0) C Zpětně získané teplo mimo VZT: Zdroje tepla na vytápění v zóně 0,0 MJ/rok Teplovzdušné vytápění: ne Zdroj tepla č. 1 a na něj napojená otopná soustava: Název zdroje tepla: Referenční zdroj tepla (podíl 100,0 %) Typ zdroje tepla: obecný zdroj tepla (např. kotel) Účinnost výroby tepla: 80,0 % Účinnost sdílení/distribuce: 80,0 % / 85,0 % Příkon čerpadel vytápění: 20,0 W (prům. roční příkon) Příkon regulace/emise tepla: 0,8 / 0,0 W Zdroje tepla na přípravu TV v zóně Název zdroje tepla: Referenční zdroj tepla (podíl 100,0 %) Typ zdroje přípravy TV: obecný zdroj tepla (např. kotel) Účinnost zdroje přípravy TV: 85,0 % Účinnost zpětného získávání tepla: 0,0 % Objem zásobníku TV: 800,0 l Měrná tep. ztráta zásobníku TV: 7,0 Wh/(l.d) Délka rozvodů TV: 40,0 m Měrná tep. ztráta rozvodů TV: 150,0 Wh/(m.d) Příkon čerpadel distribuce TV: 20,0 W Příkon regulace: 0,0 W Měrný tepelný tok větráním zóny č. 1 : Objem vzduchu v zóně: 1816,72 m3 Podíl vzduchu z objemu zóny: 80,0 % Typ větrání zóny: přirozené Minimální násobnost výměny: 0,3 1/h Návrhová násobnost výměny: 0,3 1/h Měrný tepelný tok větráním Hv: 179,855 W/K Referenční hodnota průměrného součinitele prostupu tepla zóny č. 1 Typ konstrukce Plocha [m2] U,N [W/(m2K)] b [-] A*U,N*b [W/K] Stávající - okenní výplně 75,5 1,49 1,00 112,85 Obvodová stěna_n 249,6 0,30 1,00 74,87 Střecha_N 179,2 0,24 1,00 43,00 Střecha_S 8,4 0,24 1,00 2,02 Otvorová výplň_s 3,6 1,70 1,00 6,12 Podlaha_S 55,2 0,45 0,28 6,86 Tepelné vazby ,43-13/20 -

61 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla Součet: 571,4 257,14 Vysvětlivky: U,N je požadovaný součinitel prostupu tepla podle ČSN pro převažující vnitřní návrhovou teplotu 20 C a b je činitel teplotní redukce. Hodnoty podle ČSN : Návrhová vnitřní teplota pro stanovení Uem,N: Výchozí požadovaný prům. souč. prostupu tepla Uem,N,20: Požadovaný prům. součinitel prostupu tepla Uem,N: Hodnoty podle vyhlášky MPO ČR č. 78/2013 Sb.: Návrhová vnitřní teplota pro stanovení Uem,R: Základní požad. prům. souč. prostupu tepla Uem,N,20,R: Referenční hodnota prům. součinitele prostupu tepla Uem,R: 20,0 C 0,45 W/(m2K) 0,45 W/(m2K) 20,0 C 1,0 * 0,45 = 0,45 W/(m2K) 0,45 W/(m2K) Solární zisky stavebními konstrukcemi zóny č. 1 : Zeměpisná šířka lokality: 45,0 st. sev. šířky Markýza Levá stěna Pravá stěna Celk. Název výplně otvoru Orientace Úhel F,ov Úhel F,finL Úhel F,finR F,fin SV - 1 SV , ,000 SV - 2 SV , ,000 SV - 3 SV , ,000 JZ - 1 JZ , ,000 JZ - 2 JZ , ,000 Okolí / Horiz. Celkový Způsob stanovení Název výplně otvoru Orientace Úhel F,hor činitel Fsh celk. činitele stínění SV - 1 SV ,600 0,600 přímé zadání uživatelem SV - 2 SV ,800 0,800 přímé zadání uživatelem SV - 3 SV ,000 1,000 přímé zadání uživatelem JZ - 1 JZ ,600 0,600 přímé zadání uživatelem JZ - 2 JZ ,800 0,800 přímé zadání uživatelem Vysvětlivky: F,ov je korekční činitel stínění markýzou, F,finL je korekční činitel stínění levou boční stěnou/žebrem (při pohledu zevnitř), F,finR je korekční činitel stínění pravou boční stěnou, F,fin je souhrnný korekční činitel stínění bočními stěnami, F,hor je korekční činitel stínění horizontem (okolím budovy) a úhel je příslušný stínící úhel. Název konstrukce Plocha [m2] g/alfa [-] Fgl/Ff [-] Fc,h/Fc,c [-] Fsh [-] Orientace SV - 1 9,16 0,5 0,70/0,30 1,00/0,20 0,6 SV (90 ) SV ,96 0,5 0,70/0,30 1,00/0,20 0,8 SV (90 ) SV - 3 4,6 0,5 0,70/0,30 1,00/0,20 1,0 SV (31 ) JZ - 1 9,76 0,5 0,70/0,30 1,00/0,20 0,6 JZ (90 ) JZ ,06 0,5 0,70/0,30 1,00/0,20 0,8 JZ (90 ) Vysvětlivky: g je propustnost slunečního záření zasklení v průsvitných konstrukcích; alfa je pohltivost slunečního záření vnějšího povrchu neprůsvitných konstrukcí; Fgl je korekční činitel zasklení (podíl plochy zasklení k celkové ploše okna); Ff je korekční činitel rámu (podíl plochy rámu k celk. ploše okna); Fc,h je korekční činitel clonění pohyblivými clonami pro režim vytápění; Fc,c je korekční činitel clonění pro režim chlazení a Fsh je korekční činitel stínění nepohyblivými částmi budovy a okolní zástavbou. Celkový solární zisk konstrukcemi Qs (MJ): Měsíc: Zisk (vytápění): 1210,1 1927,6 3272,7 4742,2 5508,2 5504,7 Měsíc: Zisk (vytápění): 5292,6 5271,8 3628,5 2835,9 1489,1 1002,6 PARAMETRY ZÓNY Č. 2 : Základní popis zóny Název zóny: Typ zóny pro určení Uem,N: Typ zóny pro refer. budovu: Typ hodnocení: Obsazenost zóny: Uvažovaný počet osob v zóně: Objem z vnějších rozměrů: Podlah. plocha (celková vnitřní): Celk. energet. vztažná plocha: Účinná vnitřní tepelná kapacita: Vnitřní teplota (zima/léto): Vnitřní teplota pro určení Uem,R: Zóna č.2 - Administrativní prostory (oddělené kanceláře) jiná než nová obytná budova bytový dům změna stávající budovy 14,0 m2/osobu 10,0 (použije se pro stanovení roční potřeby teplé vody) 478,0 m3 140,0 m2 162,3 m2 165,0 kj/(m2.k) 20,0 C / 20,0 C 20,0 C -14/20 -

62 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla Zóna je vytápěna/chlazena: Typ vytápění: Regulace otopné soustavy: ano / ne přerušované s přestávkou 113,6 hodin v týdnu ano Průměrné vnitřní zisky: 898 W... odvozeny pro produkci tepla: 5,0+10,0 W/m2 (osoby+spotřebiče) časový podíl produkce: % (osoby+spotřebiče) zohlednění spotřebičů: jen zisky požadovanou osvětlenost: 500,0 lx měrný příkon osvětlení: 0,05 W/(m2.lx) prům. účinnost osvětlení: 10 % činitel obsazenosti 0,41 a závislosti na denním světle 1,0 roční dobu využití osvětlení ve dne/v noci: 2250 / 300 h trvalá přídavná tepelná ztráta: 0,0 W Potřeba tepla na přípravu TV: 4119,39 MJ/rok... odvozeno pro denní potřebu teplé vody: 6,0 l/(osobu.den) roční potřebu teplé vody: 21,9 m3 teplotní rozdíl pro ohřev: (55,0-10,0) C Zpětně získané teplo mimo VZT: Zdroje tepla na vytápění v zóně 0,0 MJ/rok Teplovzdušné vytápění: ne Zdroj tepla č. 1 a na něj napojená otopná soustava: Název zdroje tepla: Referenční zdroj tepla (podíl 100,0 %) Typ zdroje tepla: obecný zdroj tepla (např. kotel) Účinnost výroby tepla: 80,0 % Účinnost sdílení/distribuce: 80,0 % / 85,0 % Příkon čerpadel vytápění: 20,0 W (prům. roční příkon) Příkon regulace/emise tepla: 0,1 / 0,0 W Zdroje tepla na přípravu TV v zóně Název zdroje tepla: Referenční zdroj tepla (podíl 100,0 %) Typ zdroje přípravy TV: obecný zdroj tepla (např. kotel) Účinnost zdroje přípravy TV: 85,0 % Účinnost zpětného získávání tepla: 0,0 % Objem zásobníku TV: 100,0 l Měrná tep. ztráta zásobníku TV: 7,0 Wh/(l.d) Délka rozvodů TV: 0,0 m Měrná tep. ztráta rozvodů TV: 150,0 Wh/(m.d) Příkon čerpadel distribuce TV: 20,0 W Příkon regulace: 0,0 W Měrný tepelný tok větráním zóny č. 2 : Objem vzduchu v zóně: 382,4 m3 Podíl vzduchu z objemu zóny: 80,0 % Typ větrání zóny: přirozené Minimální násobnost výměny: 0,3 1/h Návrhová násobnost výměny: 0,3 1/h Měrný tepelný tok větráním Hv: 37,858 W/K Referenční hodnota průměrného součinitele prostupu tepla zóny č. 2 Typ konstrukce Plocha [m2] U,N [W/(m2K)] b [-] A*U,N*b [W/K] Obvodová stěna_n 68,8 0,30 1,00 20,63 Střecha_S 38,5 0,24 1,00 9,23 Otvorová výplň_s 15,8 1,50 1,00 23,64 Dveře_S 5,8 1,70 1,00 9,86 Podlaha_S 161,6 0,45 0,48 34,84 Tepelné vazby ,81 Součet: 290,3 104,01 Vysvětlivky: U,N je požadovaný součinitel prostupu tepla podle ČSN pro převažující vnitřní návrhovou teplotu 20 C a b je činitel teplotní redukce. Hodnoty podle ČSN : Návrhová vnitřní teplota pro stanovení Uem,N: Výchozí požadovaný prům. souč. prostupu tepla Uem,N,20: 20,0 C 0,36 W/(m2K) -15/20 -

63 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla Požadovaný prům. součinitel prostupu tepla Uem,N: Hodnoty podle vyhlášky MPO ČR č. 78/2013 Sb.: Návrhová vnitřní teplota pro stanovení Uem,R: Základní požad. prům. souč. prostupu tepla Uem,N,20,R: Referenční hodnota prům. součinitele prostupu tepla Uem,R: 0,36 W/(m2K) 20,0 C 1,0 * 0,36 = 0,36 W/(m2K) 0,36 W/(m2K) Solární zisky stavebními konstrukcemi zóny č. 2 : Zeměpisná šířka lokality: 45,0 st. sev. šířky Markýza Levá stěna Pravá stěna Celk. Název výplně otvoru Orientace Úhel F,ov Úhel F,finL Úhel F,finR F,fin SV- 1 SV , ,000 JZ- 1 JZ , ,000 Okolí / Horiz. Celkový Způsob stanovení Název výplně otvoru Orientace Úhel F,hor činitel Fsh celk. činitele stínění SV- 1 SV ,600 0,600 přímé zadání uživatelem JZ- 1 JZ ,600 0,600 přímé zadání uživatelem Vysvětlivky: F,ov je korekční činitel stínění markýzou, F,finL je korekční činitel stínění levou boční stěnou/žebrem (při pohledu zevnitř), F,finR je korekční činitel stínění pravou boční stěnou, F,fin je souhrnný korekční činitel stínění bočními stěnami, F,hor je korekční činitel stínění horizontem (okolím budovy) a úhel je příslušný stínící úhel. Název konstrukce Plocha [m2] g/alfa [-] Fgl/Ff [-] Fc,h/Fc,c [-] Fsh [-] Orientace SV- 1 4,26 0,5 0,70/0,30 1,00/0,20 0,6 SV (90 ) JZ- 1 11,5 0,5 0,70/0,30 1,00/0,20 0,6 JZ (90 ) Vysvětlivky: g je propustnost slunečního záření zasklení v průsvitných konstrukcích; alfa je pohltivost slunečního záření vnějšího povrchu neprůsvitných konstrukcí; Fgl je korekční činitel zasklení (podíl plochy zasklení k celkové ploše okna); Ff je korekční činitel rámu (podíl plochy rámu k celk. ploše okna); Fc,h je korekční činitel clonění pohyblivými clonami pro režim vytápění; Fc,c je korekční činitel clonění pro režim chlazení a Fsh je korekční činitel stínění nepohyblivými částmi budovy a okolní zástavbou. Celkový solární zisk konstrukcemi Qs (MJ): Měsíc: Zisk (vytápění): 233,5 363,7 592,6 822,0 912,1 891,7 Měsíc: Zisk (vytápění): 861,7 903,2 643,1 534,5 291,7 198,2 PŘEHLEDNÉ VÝSLEDKY VÝPOČTU PRO JEDNOTLIVÉ ZÓNY : VÝSLEDKY VÝPOČTU PRO ZÓNU Č. 1 : Název zóny: Zóna č.1 - Bytový dům (obytné prostory) Vnitřní teplota (zima/léto): 20,0 C / 20,0 C Vnitřní teplota pro určení Uem,R: 20,0 C Zóna je vytápěna/chlazena: ano / ne Regulace otopné soustavy: ano Měrný tepelný tok větráním Hv: Měrný tepelný tok prostupem Ht: Výsledný měrný tok H: 179,855 W/K 257,138 W/K 436,994 W/K Měrný tepelný tok větráním do zóny č. 2 H,12: --- Potřeba tepla na vytápění po měsících: Měsíc Q,H,ht[GJ] Q,int[GJ] Q,tec[GJ] Q,sol[GJ] Q,gn [GJ] Eta,H [-] fh [%] Q,H,nd[GJ] 1 24,930 4, ,210 6,035 1, ,0 18, ,249 4, ,928 6,096 0, ,0 15, ,078 4, ,273 7,724 0, ,0 11, ,479 4, ,742 8,907 0, ,0 4, ,842 4, ,508 9,695 0,749 39,1 0, ,417 4, ,505 9,519 0,464 0, ,341 4, ,293 9,441 0,248 0, ,458 4, ,272 9,459 0,260 0, ,362 4, ,628 7,808 0,826 54,1 0, ,694 4, ,836 7,279 0, ,0 6, ,029 4, ,489 5,947 0, ,0 13, ,824 4, ,003 5,812 1, ,0 17,014 Vysvětlivky: Q,H,ht je potřeba tepla na pokrytí tepelné ztráty; Q,int jsou vnitřní tepelné zisky; Q,tec jsou tepelné zisky způsobené -16/20 -

64 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla provozem ventilátorů a ztrátami z rozvodů teplé vody a akumulačních nádrží; Q,sol jsou solární tepelné zisky; Q,gn jsou celkové tepelné zisky; Eta,H je stupeň využitelnosti tepelných zisků; fh je část měsíce, v níž musí být zóna s regulovaným vytápěním vytápěna, a Q,H,nd je potřeba tepla na vytápění. Potřeba tepla na vytápění za rok Q,H,nd: 88,404 GJ Energie dodaná do zóny po měsících: Měsíc Q,f,H[GJ] Q,f,C[GJ] Q,f,RH[GJ] Q,f,F[GJ] Q,f,W[GJ] Q,f,L[GJ] Q,f,A[GJ] Q,fuel[GJ] 1 34, ,682 1,391 0,046 42, , ,535 1,033 0,041 35, , ,682 0,951 0,046 28, , ,633 0,753 0,044 16, , ,682 0,640 0,028 8, ,633 0,575 0,016 7, ,682 0,595 0,017 7, ,682 0,640 0,017 7, , ,633 0,770 0,031 9, , ,682 0,942 0,046 19, , ,633 1,098 0,044 31, , ,682 1,372 0,046 39,375 Vysvětlivky: Q,f,H je vypočtená spotřeba energie na vytápění; Q,f,C je vypočtená spotřeba energie na chlazení; Q,f,RH je vypočtená spotřeba energie na úpravu vlhkosti vzduchu; Q,f,F je vypočtená spotřeba energie na nucené větrání; Q,f,W je vypočtená spotřeba energie na přípravu teplé vody; Q,f,L je vypočtená spotřeba energie na osvětlení (popř. i na spotřebiče); Q,f,A je pomocná energie (čerpadla, regulace atd.) a Q,fuel je celková dodaná energie. Všechny hodnoty zohledňují vlivy účinností technických systémů. Celková roční dodaná energie Q,fuel: 253,531 GJ Průměrný součinitel prostupu tepla zóny Měrný tepelný tok prostupem obálkou zóny Ht: Plocha obalových konstrukcí zóny: Průměrný součinitel prostupu tepla zóny U,em: 257,1 W/K 571,4 m2 0,45 W/m2K VÝSLEDKY VÝPOČTU PRO ZÓNU Č. 2 : Název zóny: Zóna č.2 - Administrativní prostory (oddělené kanceláře) Vnitřní teplota (zima/léto): 20,0 C / 20,0 C Vnitřní teplota pro určení Uem,R: 20,0 C Zóna je vytápěna/chlazena: ano / ne Regulace otopné soustavy: ano Měrný tepelný tok větráním Hv: Měrný tepelný tok prostupem Ht: Výsledný měrný tok H: 37,858 W/K 104,005 W/K 141,863 W/K Měrný tepelný tok větráním do zóny č. 1 H,21: --- Potřeba tepla na vytápění po měsících: Měsíc Q,H,ht[GJ] Q,int[GJ] Q,tec[GJ] Q,sol[GJ] Q,gn [GJ] Eta,H [-] fh [%] Q,H,nd[GJ] 1 8,093 2, ,233 3,156 0, ,0 3, ,898 2, ,364 2,760 0, ,0 3, ,193 2, ,593 3,036 0, ,0 2, ,376 2, ,822 3,004 0, ,0 0, ,546 2, ,912 3,017 0,728 57,8 0, ,434 1, ,892 2,880 0,498 0, ,760 2, ,862 2,916 0,261 0, ,798 2, ,903 3,008 0,265 0, ,390 2, ,643 2,844 0,726 52,3 0, ,446 2, ,535 2,968 0, ,0 0, ,178 2, ,292 2,850 0, ,0 2, ,409 2, ,198 3,101 0, ,0 3,135 Vysvětlivky: Q,H,ht je potřeba tepla na pokrytí tepelné ztráty; Q,int jsou vnitřní tepelné zisky; Q,tec jsou tepelné zisky způsobené provozem ventilátorů a ztrátami z rozvodů teplé vody a akumulačních nádrží; Q,sol jsou solární tepelné zisky; Q,gn jsou celkové tepelné zisky; Eta,H je stupeň využitelnosti tepelných zisků; fh je část měsíce, v níž musí být zóna s regulovaným vytápěním vytápěna, a Q,H,nd je potřeba tepla na vytápění. Potřeba tepla na vytápění za rok Q,H,nd: 16,411 GJ (s vlivem přeruš. vytápění) Energie dodaná do zóny po měsících: Měsíc Q,f,H[GJ] Q,f,C[GJ] Q,f,RH[GJ] Q,f,F[GJ] Q,f,W[GJ] Q,f,L[GJ] Q,f,A[GJ] Q,fuel[GJ] 1 6, ,496 1,685 0,044 8, , ,487 1,252 0,039 7, , ,496 1,153 0,044 5,694-17/20 -

65 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla 4 1, ,493 0,912 0,042 3, , ,496 0,776 0,031 1, ,493 0,697 0,014 1, ,496 0,721 0,015 1, ,496 0,776 0,015 1, , ,493 0,933 0,029 1, , ,496 1,142 0,044 3, , ,493 1,330 0,042 6, , ,496 1,663 0,044 7,965 Vysvětlivky: Q,f,H je vypočtená spotřeba energie na vytápění; Q,f,C je vypočtená spotřeba energie na chlazení; Q,f,RH je vypočtená spotřeba energie na úpravu vlhkosti vzduchu; Q,f,F je vypočtená spotřeba energie na nucené větrání; Q,f,W je vypočtená spotřeba energie na přípravu teplé vody; Q,f,L je vypočtená spotřeba energie na osvětlení (popř. i na spotřebiče); Q,f,A je pomocná energie (čerpadla, regulace atd.) a Q,fuel je celková dodaná energie. Všechny hodnoty zohledňují vlivy účinností technických systémů. Celková roční dodaná energie Q,fuel: 49,539 GJ Průměrný součinitel prostupu tepla zóny Měrný tepelný tok prostupem obálkou zóny Ht: Plocha obalových konstrukcí zóny: Průměrný součinitel prostupu tepla zóny U,em: 104,0 W/K 290,3 m2 0,36 W/m2K PŘEHLEDNÉ VÝSLEDKY VÝPOČTU PRO CELOU BUDOVU : Faktor tvaru budovy A/V: 0,31 m2/m3 Referenční hodnota průměrného součinitele prostupu tepla budovy Zóna č. Název zóny Objem zóny [m3] Uem,R zóny [W/(m2K)] 1 Zóna č.1 - Bytový dům (obytné prost 2270,90 0,45 2 Zóna č.2 - Administrativní prostory 478,00 0,36 Referenční hodnota prům. součinitele prostupu tepla Uem,R: Pro zařazení budovy do klasifik. třídy bude použita hodnota Uem,R,klas: 0,43 W/m2K 0,35 W/m2K Poznámka: Uem,R,klas je referenční hodnota pro novou budovu v souladu s 9 vyhlášky MPO ČR č. 78/2013 Sb. Potřeba tepla na vytápění budovy Měsíc Q,H,ht[GJ] Q,int[GJ] Q,tec[GJ] Q,sol[GJ] Q,gn [GJ] Eta,H [-] fh [%] Q,H,nd[GJ] 1 33,024 7, ,444 9,191 1, ,0 22, ,147 6, ,291 8,856 1, ,0 18, ,272 6, ,865 10,761 1, ,0 13, ,855 6, ,564 11,911 1, ,0 5, ,388 6, ,420 12,712 0,763 57,8 0, ,852 6, ,396 12,399 0,472 0, ,101 6, ,154 12,357 0,251 0, ,256 6, ,175 12,467 0,261 0, ,753 6, ,272 10,652 0,820 54,1 1, ,140 6, ,370 10,248 1, ,0 7, ,207 7, ,781 8,797 1, ,0 15, ,233 7, ,201 8,913 1, ,0 20,149 Vysvětlivky: Q,H,ht je potřeba tepla na pokrytí tepelné ztráty; Q,int jsou vnitřní tepelné zisky; Q,tec jsou tepelné zisky způsobené provozem ventilátorů a ztrátami z rozvodů teplé vody a akumulačních nádrží; Q,sol jsou solární tepelné zisky; Q,gn jsou celkové tepelné zisky; Eta,H je stupeň využitelnosti tepelných zisků; fh je část měsíce, v níž musí být jakákoli zóna v budově vytápěna (odpovídá max. fh ze všech zón); a Q,H,nd je potřeba tepla na vytápění. Potřeba tepla na vytápění za rok Q,H,nd: 104,815 GJ 29,115 MWh (s vlivem přeruš. vytápění) Objem budovy stanovený z vnějších rozměrů: 2748,9 m3 Celková energeticky vztažná podlah. plocha budovy: 943,6 m2 Měrná potřeba tepla na vytápění budovy (na 1 m3): 10,6 kwh/(m3.a) Měrná potřeba tepla na vytápění budovy: 31 kwh/(m2.a) Poznámka: Měrná potřeba tepla je stanovena bez vlivu účinností systémů výroby, distribuce a emise tepla. Celková energie dodaná do budovy Měsíc Q,f,H[GJ] Q,f,C[GJ] Q,f,RH[GJ] Q,f,F[GJ] Q,f,W[GJ] Q,f,L[GJ] Q,f,A[GJ] Q,fuel[GJ] 1 41, ,178 3,076 0,089 51, , ,022 2,285 0,081 42, , ,178 2,104 0,089 34,291-18/20 -

66 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla 4 10, ,126 1,664 0,086 19, , ,178 1,416 0,059 9, ,126 1,273 0,030 8, ,178 1,315 0,031 8, ,178 1,416 0,031 8, , ,126 1,704 0,060 10, , ,178 2,084 0,089 23, , ,126 2,428 0,086 38, , ,178 3,035 0,089 47,340 Vysvětlivky: Q,f,H je vypočtená spotřeba energie na vytápění; Q,f,C je vypočtená spotřeba energie na chlazení; Q,f,RH je vypočtená spotřeba energie na úpravu vlhkosti vzduchu; Q,f,F je vypočtená spotřeba energie na nucené větrání; Q,f,W je vypočtená spotřeba energie na přípravu teplé vody; Q,f,L je vypočtená spotřeba energie na osvětlení (popř. i na spotřebiče); Q,f,A je pomocná energie (čerpadla, regulace atd.) a Q,fuel je celková dodaná energie. Všechny hodnoty zohledňují vlivy účinností technických systémů. Referenční dodané energie Vyp.spotřeba energie na vytápění za rok Q,fuel,H: 192,674 GJ 53,521 MWh 57 kwh/m2 Pomocná energie na vytápění Q,aux,H: 0,482 GJ 0,134 MWh 0 kwh/m2 Dodaná energie na vytápění za rok EP,H,R: 193,156 GJ 53,654 MWh 57 kwh/m2 Hodnota pro zařazení do klasifik. třídy EP,H,R,klas: 154,879 GJ 43,022 MWh 46 kwh/m2 Poznámka: EP,H,R,klas je referenční hodnota pro novou budovu v souladu s 9 vyhlášky MPO ČR č. 78/2013 Sb. Vyp.spotřeba energie na chlazení za rok Q,fuel,C: Pomocná energie na chlazení Q,aux,C: Dodaná energie na chlazení za rok EP,C,R: Vyp.spotřeba energie na úpravu vlhkosti Q,fuel,RH: Pomocná energie na úpravu vlhkosti Q,aux,RH: Dodaná energie na úpravu vlhkosti EP,RH,R: Vyp.spotřeba energie na nucené větrání Q,fuel,F: Pomocná energie na nucené větrání Q,aux,F: Dodaná energie na nuc.větrání za rok EP,F,R: Vyp.spotřeba energie na přípravu TV Q,fuel,W: 85,773 GJ 23,826 MWh 25 kwh/m2 Pomocná energie na přípravu teplé vody Q,aux,W: 0,341 GJ 0,095 MWh 0 kwh/m2 Dodaná energie na přípravu TV za rok EP,W,R: 86,113 GJ 23,920 MWh 25 kwh/m2 Vyp.spotřeba energie na osvětlení a spotř. Q,fuel,L: 23,801 GJ 6,611 MWh 7 kwh/m2 Dodaná energie na osvětlení za rok EP,L,R: 23,801 GJ 6,611 MWh 7 kwh/m2 Celková roční dodaná energie Q,fuel=EP,R: 303,071 GJ 84,186 MWh 89 kwh/m2 Referenční hodnota dodané energie budovy Referenční hodnota celkové roční dodané energie EP,R: Pro zařazení budovy do klasifik. třídy bude použita hodnota EP,R,klas: Poznámka: EP,R,klas je referenční hodnota pro novou budovu v souladu s 9 vyhlášky MPO ČR č. 78/2013 Sb. Objem budovy stanovený z vnějších rozměrů: 2748,9 m3 Celková energeticky vztažná podlah. plocha budovy: 943,6 m2 Měrná dodaná energie EP,V: 30,6 kwh/(m3.a) Referenční hodnota měrné dodané energie budovy EP,A,R: 84,186 MWh 73,554 MWh 89 kwh/(m2.a) Poznámka: Měrná dodaná energie zahrnuje veškerou dodanou energii včetně vlivů účinností tech. systémů. Pro zařazení budovy do klasifik. třídy bude použita hodnota EP,A,R,klas: 78 kwh/(m2.a) Poznámka: EP,A,R,klas je referenční hodnota pro novou budovu v souladu s 9 vyhlášky MPO ČR č. 78/2013 Sb. Rozdělení dodané energie podle energonositelů, primární energie a emise CO2 Při výpočtu neobnovitelné primární energie referenční budovy se pro jednotlivé zóny používají redukce podle tab. 5 vyhlášky MPO ČR č. 78/2013 Sb. ve výši 3 %. Energo- Faktory Vytápění Teplá voda nositel transformace MWh/a t/a MWh/a t/a f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Q,f Q,pN Q,pC CO2 Ref. energonositel 1 (f=1,1) 1,1 1,1 0, ,5 57,1 58, ,8 25,4 26,2 --- Ref. energonositel 2 (f=3,0) 3,0 3,2 0, SOUČET 53,5 57,1 58, ,8 25,4 26,2 --- Energo- Faktory Osvětlení Pom.energie nositel transformace MWh/a t/a MWh/a t/a f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Q,f Q,pN Q,pC CO2 Ref. energonositel 1 (f=1,1) 1,1 1,1 0, Ref. energonositel 2 (f=3,0) 3,0 3,2 0,0000 6,6 19,2 21, ,2 0,7 0,7 --- SOUČET 6,6 19,2 21, ,2 0,7 0,7 --- Energo- Faktory Nuc.větrání Chlazení -19/20 -

67 C.3 - Výpočet energetické náročnosti budov a průměrného součinitele prostupu tepla nositel transformace MWh/a t/a MWh/a t/a f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Q,f Q,pN Q,pC CO2 Ref. energonositel 1 (f=1,1) 1,1 1,1 0, Ref. energonositel 2 (f=3,0) 3,0 3,2 0, SOUČET Energo- Faktory Úprava RH nositel transformace MWh/a t/a f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Ref. energonositel 1 (f=1,1) 1,1 1,1 0, Ref. energonositel 2 (f=3,0) 3,0 3,2 0, SOUČET Vysvětlivky: f,pn je faktor neobnovitelné primární energie v kwh/kwh; f,pc je faktor celkové primární energie v kwh/kwh; f,co2 je součinitel emisí CO2 v kg/kwh; Q,f je vypočtená spotřeba energie dodávaná na daný účel příslušným energonositelem v MWh/rok; Q,el je produkce elektřiny v MWh/rok; Q,pN je neobnovitelná primární energie a Q,pC je celková primární energie použitá na daný účel příslušným energonositelem v MWh/rok a CO2 jsou s tím spojené emise CO2 v t/rok. Součty pro jednotlivé energonositele: Q,f [MWh/a] Q,pN [MWh/a] Q,pC [MWh/a] CO2 [t/a] Ref. energonositel 1 (f=1,1) 77,346 82,529 85, Ref. energonositel 2 (f=3,0) 6,840 19,904 21, SOUČET 84, , , Vysvětlivky: Q,f je energie dodaná do budovy příslušným energonositelem v MWh/rok; Q,pN je neobnovitelná primární energie a Q,pC je celková primární energie použitá příslušným energonositelem v MWh/rok a CO2 jsou s tím spojené emise CO2 v t/rok. Referenční hodnota primární energie budovy Emise CO2 za rok: 0,000 t Celková primární energie za rok: 106,969 MWh 385,087 GJ Referenční hodnota neobnov. primární energie: 102,433 MWh 368,758 GJ Hodnota pro zařazení budovy do klasifik. třídy E,pN,R,klas: 93,889 MWh 338,001 GJ Poznámka: E,pN,R,klas je referenční hodnota pro novou budovu v souladu s 9 vyhlášky MPO ČR č. 78/2013 Sb. Objem budovy stanovený z vnějších rozměrů: 2 748,9 m3 Celková energeticky vztažná podlah. plocha budovy: 943,6 m2 Měrné emise CO2 za rok (na 1 m3): 0,0 kg/(m3.a) Měrná celková primární energie E,pC,V: 38,9 kwh/(m3.a) Měrná neobnovitelná primární energie E,pN,V: 37,3 kwh/(m3.a) Měrné emise CO2 za rok (na 1 m2): --- Měrná celková primární energie E,pC,A: 113 kwh/(m2.a) Referenční hodnota měrné neobnov. primární energie E,pN,A,R: Pro zařazení do klasifikační třídy bude použita ref. hodnota E,pN,A,R,klas: Poznámka: E,pN,A,R,klas je referenční hodnota pro novou budovu v souladu s 9 vyhlášky MPO ČR č. 78/2013 Sb. 109 kwh/(m2.a) 100 kwh/(m2.a) Energie 2016, (c) 2016 Svoboda Software -20/20 -
