1 NNE EXKLUZIVNÍ BEZRÁMOVÉ ZÁSTĚNY RDOST ZE SPRCHOVÁNÍ CENÍK 2018/2019 Ceny v Kč s DPH 21%. SE STNDRDNĚ DODÁVÁ N VŠECH SKLECH SNSWISS

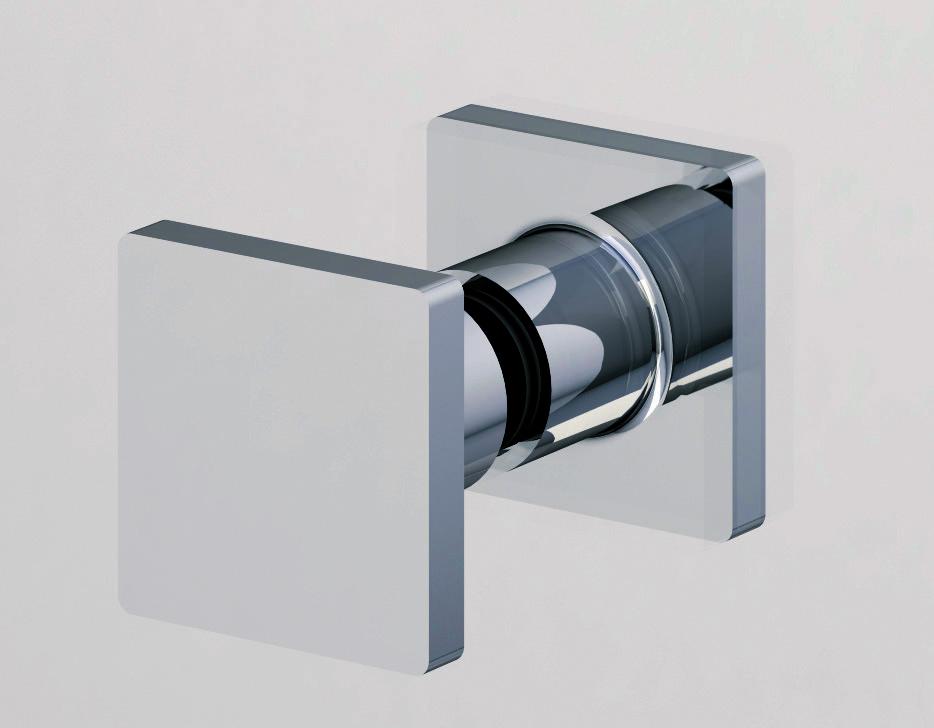

2 NNE Technické parametry a design Vlastnosti SFETY GLSS 6 mm 6 mm bezpečnostní sklo Standard 2000 mm Standardní výška 2000 mm Čiré sklo Maximum 1200 mm do 1200 mm ntiplaková úprava quaperle Snadnější čištění díky integrovaným pantům Splňuje normu na sprchové zástěny EN 14428: Design 1. Na vnitřní straně zapuštěné chromované panty se zdvihovým mechanismem. S otvíráním pouze ven Designová chromovaná madla Kompaktní vyrovnávací profil pro snadnou montáž Rohové vzpěry Chromovaná rohová vzpěra pro optimální stabilitu pevných dílů a bočních stěn 2

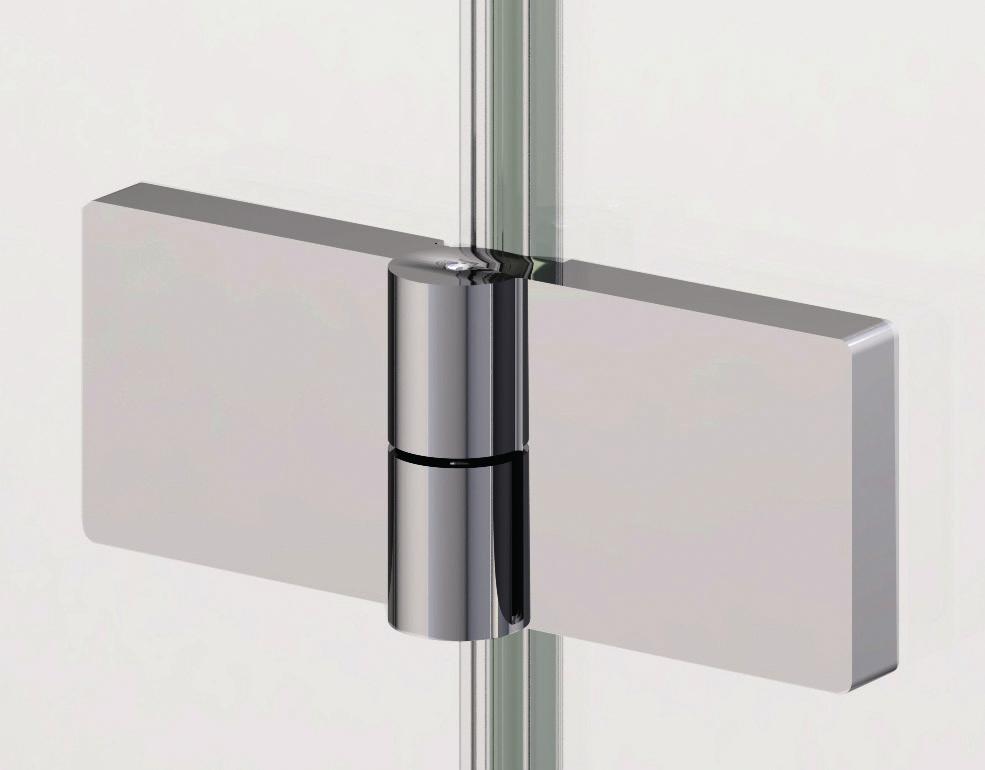

3 NNE Volitelné příslušenství za příplatek: stabilizační vzpěry Chromované stabilizační vzpěry Stabilizační vzpěra (volitelné příslušenství) zajišťuje optimální stabilitu konstrukce 1. Stabilizační vzpěra zeď zeď + T-kus (Obj. kód: SMM ) 2. Stabilizační vzpěra zeď sklo + T-kus (Obj. kód: SMGT ) 3. Stabilizační vzpěra zeď - sklo (Obj. kód: SMG ) Technické přednosti Panty se zdvihovým mechanismem zapuštěné na vnitřní straně skla Zdvihový mechanismus usnadňuje otvírání dveří Zdvihový mechanismus snižuje opotřebení těsnění na dveřích Hladká plocha zakrytých zapuštěných pantů usnadňuje čištění Vyrovnávací profil Umožňuje 20 mm přestavitelnost pevných stěn Chromované krytky Těsnost 1. Standardní provedení bez prahové lišty 2. Volitelně dodávaná prahová lišta pro lepší těsnost 3

4 N1CG + NT SFETY GLSS 6 mm 6 mm bezpečnostní sklo ntiplaková úprava quaperle N1CG + V.NE.50 Čiré sklo Splňuje normu na sprchové zástěny EN 14428: Standard 2000 mm Standardní výška 2000 mm Snadnější čištění díky integrovaným pantům Maximum 1200 mm Maximální šířka 1200 mm Doporučené vaničky IL: WI, WIQ 4 Doporučené vaničky MRBLEMTE: WM, WMQ

5 NNE N1C / Jednokřídlé dveře 6 mm bezpečnostní sklo, panty se zdvihovým mechanismem zapuštěné na vnitřní straně skla, otvírání pouze ven, magnetické těsnění Příklad objednacího kódu: N1 C N1C G = NNE jednokřídlé dveře, panty vlevo, výška 2000 mm, šířka 750 mm, Standardní rozměry - výška 2000 mm celková vstupu Typ Panty Barva Sklo Kód G=vlevo D=vpravo Rozměr 50=aluchrom 07=čiré sklo N1C G Kč N1C D Kč N1C G Kč N1C D Kč N1C G Kč N1C D Kč N1C G Kč N1C D Kč N1C G Kč N1C D Kč V případě montáže na dlažbu je nutno vzít v úvahu rozdíl mezi nominální a fyzickou šířkou. Viz Technické informace na straně 12. N1CG + V.NE.50 Nástěnný profil (nutno objednat pouze pro montáž do niky) Provedení s profilem Kód Výška 50 = aluchrom Prahová lišta (volitelné příslušenství) Kód Délka Provedení s profilem 50 = aluchrom V.NE Kč S.NE Kč NT / Boční stěna v 90 6 mm bezpečnostní sklo, magnetické těsnění, včetně rohové vzpěry Příklad objednacího kódu: NT NT = NNE boční stěna, výška 2000 mm, šířka 750 mm, Standardní rozměry - výška 2000 mm Typ Barva Sklo Výška Kód Rozměr 50=aluchrom 07=čiré sklo NT Kč NT Kč NT Kč NT Kč NT Kč NT Kč V případě montáže na dlažbu je nutno vzít v úvahu rozdíl mezi nominální a fyzickou šířkou. Viz Technické informace na straně 12. N1CG + NT Volitelné příslušenství Více informací naleznete na straně 3. Stabilizační vzpěra, zeď sklo, 1500 mm Obj. kód: SMG Kč Stabilizační vzpěra, zeď sklo + T-kus, 1500 mm Obj. kód: SMGT Kč Stabilizační vzpěra, zeď zeď + T-kus, 1500 mm Obj. kód: SMM Kč N1CG + NT + SMG Přestavné šířky Standardní rozměry Stavební připravenost Instalační rozměry vaničky Instalační rozměry dlažby pro dveře s boční stěnou niky po obložení - od svislého obkladu po vnější hranu vaničky - od svislého obkladu po hranu spádu dlažby Montáž na dlažbu (střed skla) Dveře v nice Dveře (+b. stěna v 90 ) Boční stěna v 90 Dveře (+b. stěna v 90 ) Boční stěna v 90 (-15 mm; +0 mm) (-15 mm; +0 mm) (-18 mm; +2 mm) (-15 mm; +0 mm) (-20 mm; +0 mm) (-5 mm; +10 mm) (-5 mm; +10 mm) (-10 mm; +10 mm) Zvláštní rozměry např.: Technické informace viz strana 12. Rozměry v mm. Ceny s DPH 21 %. Zvláštní provedení nelze vrátit. 5

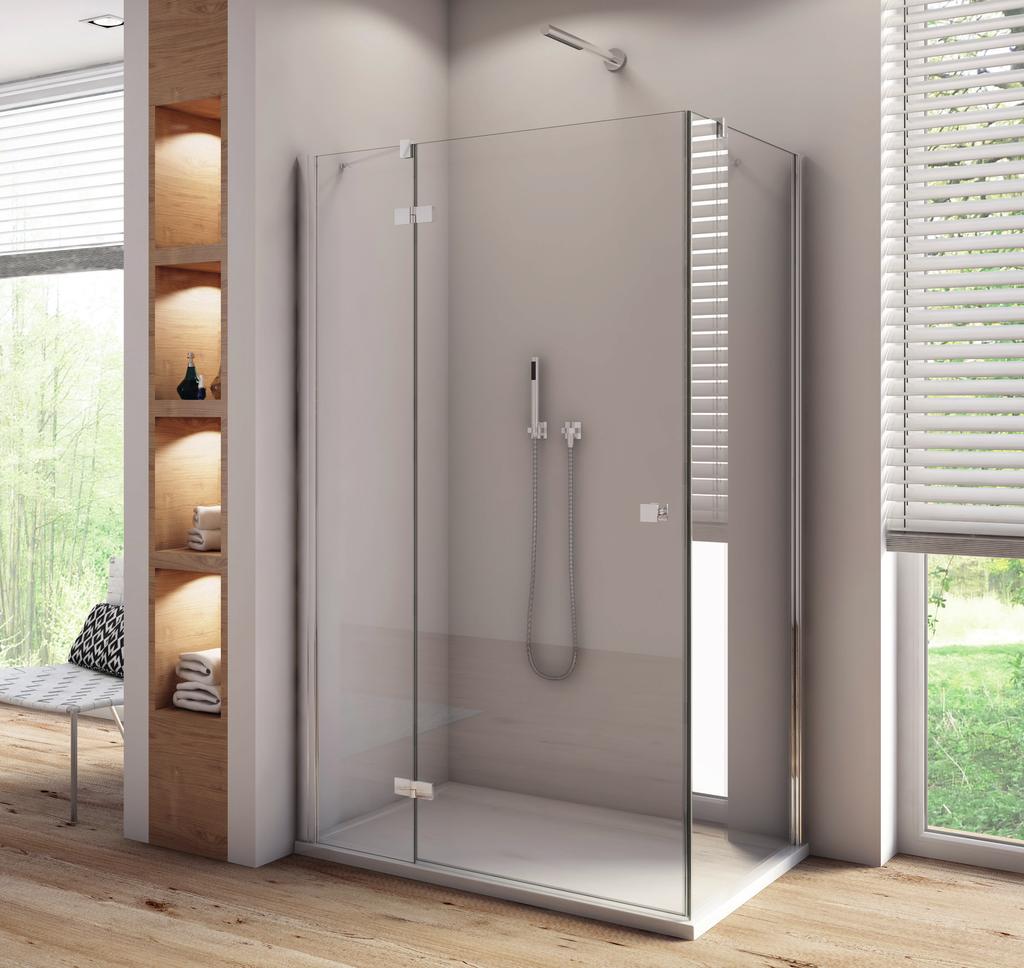

6 N13G + NT SFETY GLSS 6 mm 6 mm bezpečnostní sklo ntiplaková úprava quaperle N13G + V.NE.50 Čiré sklo Splňuje normu na sprchové zástěny EN 14428: Standard 2000 mm Standardní výška 2000 mm Snadnější čištění díky integrovaným pantům Maximum 1200 mm Maximální šířka 1200 mm Doporučené vaničky IL: WI, WIQ 6 Doporučené vaničky MRBLEMTE: WM, WMQ

7 NNE N13 / Jednokřídlé dveře s pevnou stěnou v rovině 6 mm bezpečnostní sklo, panty se zdvihovým mechanismem zapuštěné na vnitřní straně skla, otvírání pouze ven, magnetické těsnění, včetně rohové vzpěry Příklad objednacího kódu: N13 G N13 G = NNE jednokřídlé dveře, panty vlevo, výška 2000 mm, šířka 750 mm, Standardní rozměry - výška 2000 mm celková dveří vstupu pevného dílu Typ Panty Barva Sklo Kód G=vlevo D=vpravo Rozměr 50=aluchrom 07=čiré sklo N13 G Kč N13 D Kč N13 G Kč N13 D Kč N13 G Kč N13 D Kč N13 G Kč N13 D Kč N13 G Kč N13 D Kč N13 G Kč N13 D Kč V případě montáže na dlažbu je nutno vzít v úvahu rozdíl mezi nominální a fyzickou šířkou. Viz Technické informace na straně 12. N13G + V.NE.50 N13D + V.NE.50 Nástěnný profil (nutno objednat pouze pro montáž do niky) Provedení s profilem Kód Výška 50 = aluchrom Prahová lišta (volitelné příslušenství) Kód Délka Provedení s profilem 50 = aluchrom V.NE Kč S.NE Kč NT / Boční stěna v 90 6 mm bezpečnostní sklo, magnetické těsnění, včetně rohové vzpěry Příklad objednacího kódu: NT NT = NNE boční stěna, výška 2000 mm, šířka 750 mm, Standardní rozměry - výška 2000 mm Typ Barva Sklo Výška Kód Rozměr 50=aluchrom 07=čiré sklo NT Kč NT Kč NT Kč NT Kč NT Kč NT Kč V případě montáže na dlažbu je nutno vzít v úvahu rozdíl mezi nominální a fyzickou šířkou. Viz Technické informace na straně 12. N13D + V.NE.50 + SMM N13G + NT Volitelné příslušenství Více informací naleznete na straně 3. Stabilizační vzpěra, zeď sklo, 1500 mm Obj. kód: SMG Kč Stabilizační vzpěra, zeď sklo + T-kus, 1500 mm Obj. kód: SMGT Kč Stabilizační vzpěra, zeď zeď + T-kus, 1500 mm Obj. kód: SMM Kč Přestavné šířky Stavební připravenost Instalační rozměry vaničky Instalační rozměry dlažby pro dveře s boční stěnou niky po obložení - od svislého obkladu po vnější hranu vaničky - od svislého obkladu po hranu spádu dlažby Montáž na dlažbu (střed skla) Dveře v nice Dveře (+b. stěna v 90 ) Boční stěna v 90 Dveře (+b. stěna v 90 ) Boční stěna v 90 (-20 mm; +0 mm) (-20 mm; +0 mm) (-18 mm; +2 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) (-10 mm; +10 mm) Zvláštní rozměry např.: Technické informace viz strana 12. Rozměry v mm. Ceny s DPH 21 %. Zvláštní provedení nelze vrátit. N13G + NT + SMGT

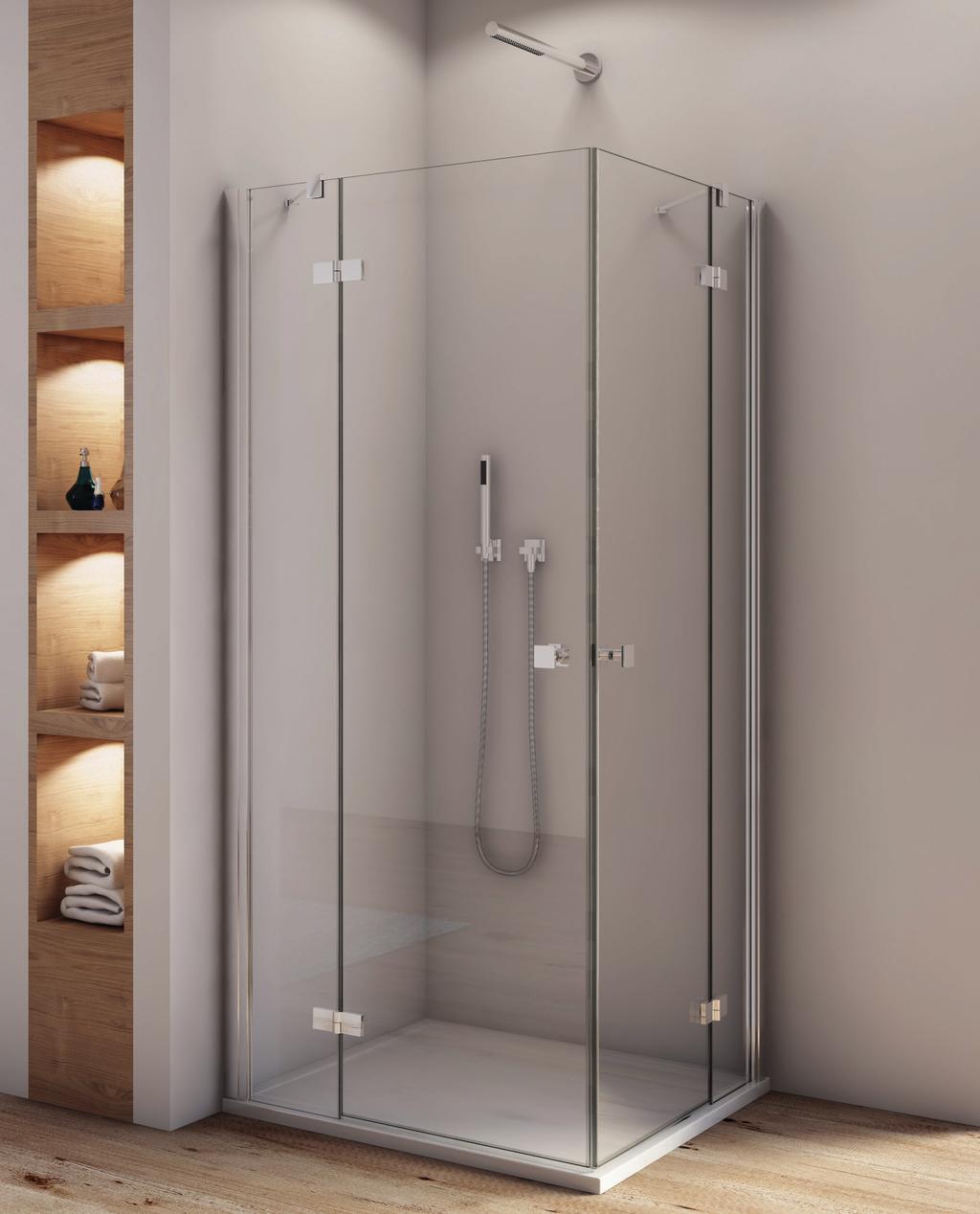

8 N13G + N13D SFETY GLSS 6 mm 6 mm bezpečnostní sklo ntiplaková úprava quaperle Čiré sklo Splňuje normu na sprchové zástěny EN 14428: Standard 2000 mm Standardní výška 2000 mm Snadnější čištění díky integrovaným pantům Maximum 1200 mm Maximální šířka 1200 mm Doporučené vaničky IL: WI, WIQ 8 Doporučené vaničky MRBLEMTE: WM, WMQ

9 NNE N13 D+G / Rohový vstup s dvoudílnými křídlovými dveřmi 6 mm bezpečnostní sklo, panty se zdvihovým mechanismem zapuštěné na vnitřní straně skla, otvírání pouze ven, magnetické těsnění, 2 rohové vzpěry Příklad objednacího kódu: N13 G N13 G = NNE, rohový vstup, levý díl, výška 2000 mm, šířka 750 mm, Standardní rozměry - výška 2000 mm Typ Díl Barva Sklo vstupu celková dveří pevných dílů G=levý Kód Rozměr 50=aluchrom 07=čiré sklo D=pravý N13 G Kč N13 D Kč N13 G Kč N13 D Kč N13 G Kč N13 D Kč N13 G Kč N13 D Kč N13 G Kč N13 D Kč N13 G Kč N13 D Kč V případě montáže na dlažbu je nutno vzít v úvahu rozdíl mezi nominální a fyzickou šířkou. Viz Technické informace na straně 12. N13G + N13D Prahová lišta, pro rohový vstup je potřeba objednat 2 ks (volitelné příslušenství) Provedení s profilem Kód Délka 50 = aluchrom S.NE Kč Přestavné šířky Standardní rozměry Instalační rozměry vaničky - od svislého obkladu po vnější hranu vaničky Rohový vstup (-20 mm; +0 mm) (-10 mm; +10 mm) Zvláštní rozměry např.: Technické informace viz strana 12. Rozměry v mm. Ceny s DPH 21 %. Zvláštní provedení nelze vrátit. 9

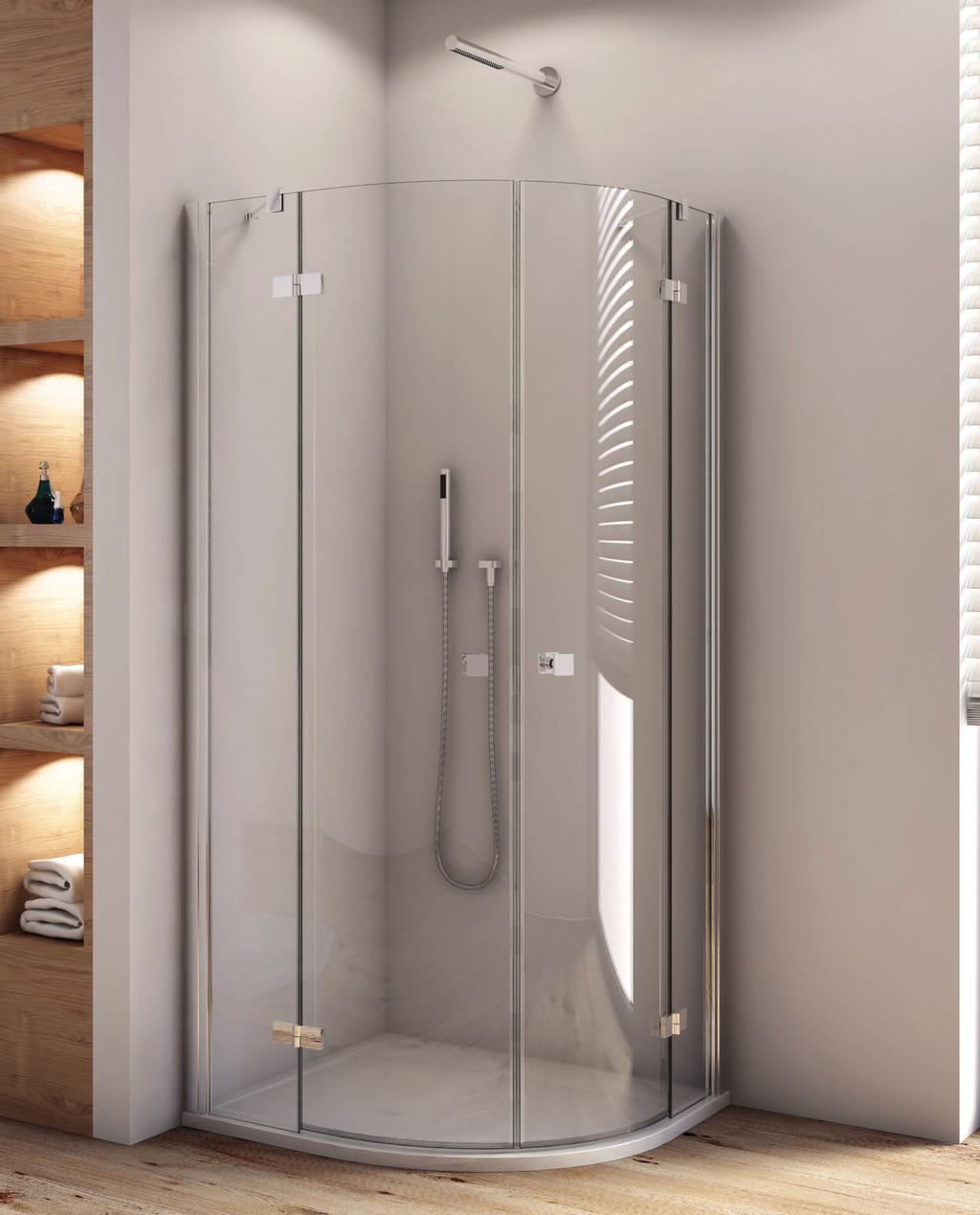

10 NR SFETY GLSS 6 mm 6 mm bezpečnostní sklo ntiplaková úprava quaperle Čiré sklo Splňuje normu na sprchové zástěny EN 14428: Standard 2000 mm Standardní výška 2000 mm Snadnější čištění díky integrovaným pantům Maximum 1000 mm Maximální šířka 1000 mm Doporučené vaničky IL: WIR 10 Doporučené vaničky MRBLEMTE: WMR

11 NNE NR / Čtvrtkruh s dvoukřídlými dveřmi 6 mm bezpečnostní sklo, panty se zdvihovým mechanismem zapuštěné na vnitřní straně skla, otvírání pouze ven, magnetické těsnění, 2 rohové vzpěry Příklad objednacího kódu: NR NR = NNE čtvrtkruh, rádius 550 mm, výška 2000 mm, šířka 900 mm, Standardní rozměry - výška 2000 mm Rádius pevných dílů vstupu Typ Rádius Barva Sklo Kód 55=550 mm Rozměr 50=aluchrom 07=čiré sklo NR Kč NR Kč NR Kč V případě montáže na dlažbu je nutno vzít v úvahu rozdíl mezi nominální a fyzickou šířkou. Viz Technické informace na straně 13. NR Prahová lišta (volitelné příslušenství) Kód Rádius Barva 50 = aluchrom S.NR Kč Přestavné šířky Standardní rozměry Instalační rozměry vaničky - od svislého obkladu po vnější hranu vaničky Čtvrtkruh (-20 mm; +0 mm) (-10 mm; +10 mm) Zvláštní rozměry např.: Technické informace viz strana 13. Rozměry v mm. Ceny s DPH 21 %. Zvláštní provedení nelze vrátit. 11

12 NNE Technické informace Dveře s boční stěnou, rohový vstup - montáž na vaničku změřený rozměr od zdi k vnějšímu okraji vaničky Obr. 1: Při montáži na vaničku je odsazení 23 mm stejné pro všechny typy řady NNE. Dveře s boční stěnou, rohový vstup - montáž na dlažbu Stavební připravenost dlažby pro zástěnu standardních rozměrů Standardní = střed skla šířka N1 N změřený rozměr od zdi na osu skla Skutečná šířka standardní zástěny odpovídá šířce. Standardní rozměry zástěny je možné použít pouze v případě, že připravenost dlažby odpovídá šířce v tabulce vpravo, jinak je nutný zvláštní rozměr. Obr. 2 Rozměry v mm. 12

13 NNE Čtvrtkruh - montáž na dlažbu B R B - změřený rozměr od zdi na osu skla U dlažby je nutné zohlednit rádius R528 (viz tabulka vpravo). Skutečná šířka standardní zástěny odpovídá šířce. Stavební připravenost dlažby pro zástěnu standardních rozměrů Čtvrtkruh s rádiusem 550 Standardní šířka = střed skla B pro rádius R R528: Rádius na střed skla čtvrtkruhu s nominálním rádiusem 550 Standardní rozměry zástěny je možné použít pouze v případě, že připravenost dlažby odpovídá šířce v tabulce vpravo, jinak je nutný zvláštní rozměr. Obr. 3 13

14 NNE Příslušenství Plastová těsnění 42352TR+TL - Magnetické těsnění 90 nebo pro dveře do niky na 6 mm skla Svislé magnetické těsnění 180 pro 6 mm skla 90 Délka Kód Cena za pár Délka Kód Cena za ks mm 42352TR TL Kč 2000 mm Kč Svislé těsnění na 6 mm skla Vodorovné těsnění na 6 mm skla 8 Délka Kód Cena za ks Délka Kód Cena za ks 2000 mm Kč 2000 mm Kč Doplňkový profil C.1 - Stohovací profil k rozšíření dveří nebo boční stěny ke zdi o 25 mm 25mm Typ Barva Výška Cena 50=aluchrom C Kč Stabilizační vzpěry (volitelné příslušenství za příplatek) Provedení Kód Cena Stabilizační vzpěra, zeď - sklo, 1500 mm SMG Kč Provedení Kód Cena Stabilizační vzpěra, zeď - sklo + T kus, 1500 mm SMGT Kč Provedení Kód Cena Stabilizační vzpěra, zeď - zeď + T kus, 1500 mm SMM Kč Ceny s DPH 21 %. 14
