1 ES systems český výrobce úsporného a designového infratopení

2 Jsme českým výrobcem infratopení se zkušenostmi v oboru vytápění 25 let. S infratopením pracujeme přes 10 let. Tyto zkušenosti vyústily v naší vlastní výrobu panelů ES systems, se kterými slavíme úspěch jak v České republice, tak i v zahraničí. Naše skleněné topné panely se instalují jako primární a doplňkové topení. Jsou ideálním instalačním prvkem vhodným do většiny staveb, hlavně při požadavku na instalaci zdravého topení. Také pro snadnou a čistou montáž se stávají více a více oblíbenými i mezi montážními firmami, které zajišťují dodávky topných systémů do veřejných budov i rodinných domů či bytů. Ales Foucek majitel a jednatel firmy info@es-systems.eu

3 Regulace topného systému Řízení a regulace našich úsporných infračervených topných panelů lze zajistit běžnými pokojovými termostaty s co nejmenší teplotní hysterzí. Při realizaci doporučujeme konkrétní typ pro individuální případy. Na termostatu si nastavíte teplotu, kterou požadujete (např. 21 C), po krátké době ji díky panelu dosáhnete a udržujete. Infratopení ES systems a podlahové vytápění Optimálním umístěním panelů na strop nahradíte podlahové topení s nespornými výhodami: příjemně teplá podlaha (při teplotě vzduchu 21 C má podlaha 22 C) možnost přesouvání nábytku i na místa, kde se to při řešení s podlahovým topením nedoporučuje umístit (v průběhu let můžete měnit dispozice v pokoji umístění skříně, sedačky,...) snížená prašnost rozdíl teplot mezi podlahou a stropem jen 1-2 C (s infratopením ES systems je místnost rovnoměrně vyhřátá) info@es-systems.eu

4 Níže uvádíme orientační hodnoty pořizovacích nákladů včetně nákladů za spotřebu při vytápění po 25 letech používání daného vytápěcího systému v nízkoenergetickém domě o ploše 160 m². Můžeme zde vidět, že je neekonomické posuzovat odděleně pořizovací a provozní náklady, ale je nutné počítat je společně, aby se odhalila skutečně nutná částka, kterou spotřebuje otopný systém. Kotel na uhlí radiátory Pořízení Celkové náklady po 25 letech Pořízení Celkové náklady po 25 letech Tepelné čerpadlo vzduch/voda - podlahovka Plynový kondenzační kotel podlahovka Elektrická podlahovka Plynový kotel radiátory Pořízení Pořízení Pořízení Pořízení Celkové náklady po 25 letech Celkové náklady po 25 letech Celkové náklady po 25 letech Celkové náklady po 25 letech Elektrické přímotopy Pořízení Celkové náklady po 25 letech Tepelné čerpadlo země/voda - podlahovka Pořízení Celkové náklady po 25 letech Další významnou otázkou je zvážení pracnosti a složitosti instalace stejně jako následný servis. Náš vytápěcí systém se vyznačuje nejenom nízkými pořizovacími i provozními náklady, ale především svou rychlostí a nenáročností instalace a rychlostí spuštění, kterou zvládne každý elektrikář nebo šikovný kutil info@es-systems.eu

5 Porovnání ročních spotřeb různých druhů vytápění Níže naleznete orientační přehled ročních spotřeb různých způsobů vytápění včetně nákladů na pořízení pro úkázkový dům 4+1. Roční náklady Pořizovací náklady Tepelné čerpadlo Kč Kč Kč Kč Kotel na uhlí Kč Kč Plynový kondenzační kotel Kč Kč Elektrické podlahové vytápění Kč Kč Elektrické přímotopy Kč Kč

6 NOVOSTAVBA BYT 2+kk Typ bytového domu nízkoenergetická stavba Vytápěná podlahová plocha 48,7 m² Vytápěný prostor 121,75 m³ Počet panelů 5 panelů Potřebný příkon panelů 1,73 kw Pořizovací cena ES systems Kč s DPH *** roční náklady na vytápění domu Kč *** měsíční náklady na vytápění domu 477,25 Kč info@es-systems.eu

7 NOVOSTAVBA RODINNÝ DŮM 3+kk Typ stavby nízkoenergetická stavba Vytápěná podlahová plocha 71m² Vytápěný prostor 177,5 m³ Počet panelů 6 panelů Potřebný příkon panelů 2,43 kw Pořizovací cena ES systems Kč s DPH *** roční náklady na vytápění domu Kč *** měsíční náklady na vytápění domu 671,67 Kč info@es-systems.eu

8 NOVOSTAVBA RODINNÝ DŮM 4+1 Typ stavby nízkoenergetická stavba Vytápěná podlahová plocha 147,5 m² Vytápěný prostor 368,75 m³ Počet panelů 12 panelů Potřebný příkon panelů 5,01 kw Pořizovací cena ES systems Kč s DPH *** roční náklady na vytápění domu Kč *** měsíční náklady na vytápění domu Kč info@es-systems.eu

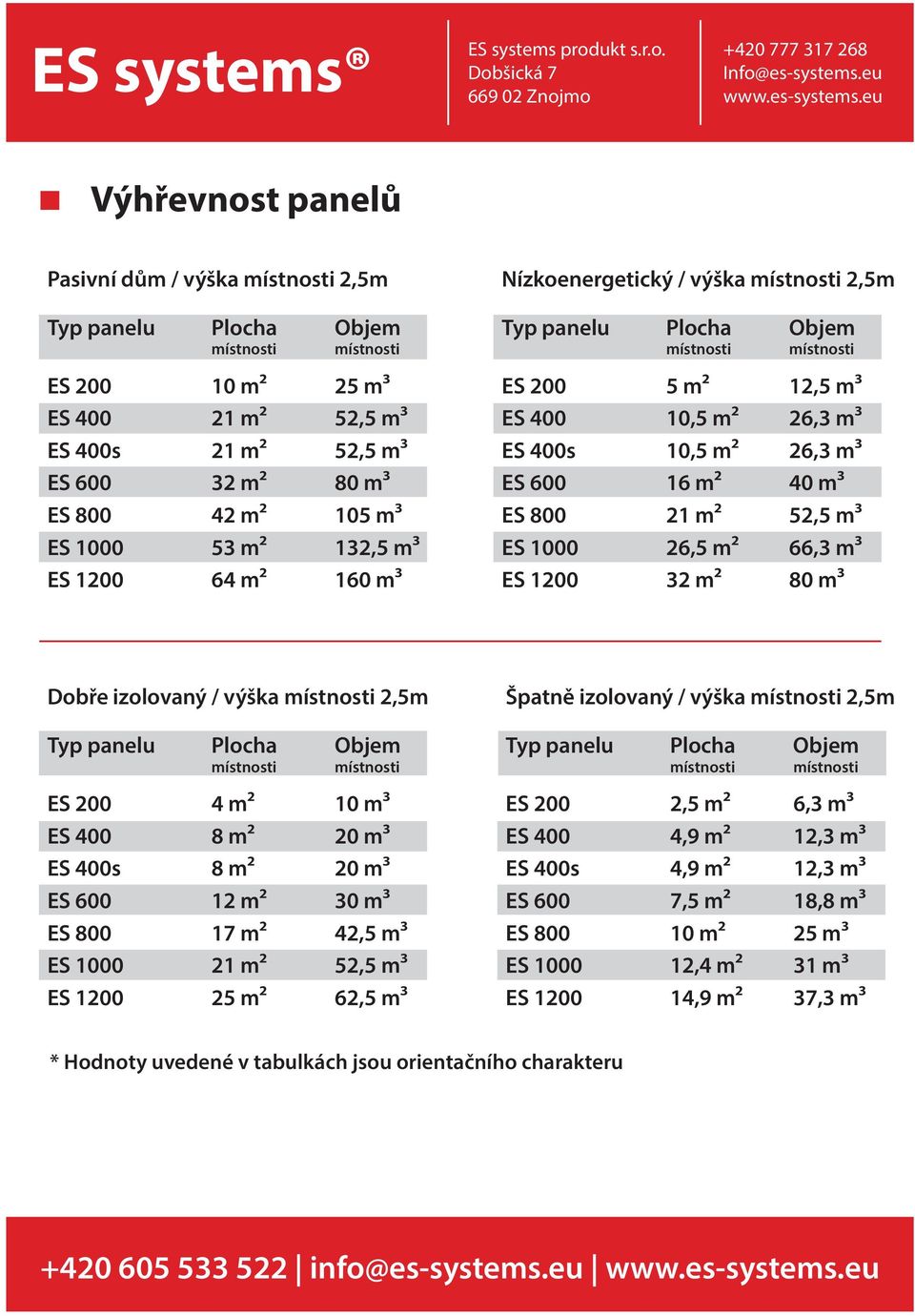

9 Výhřevnost panelů Pasivní dům / výška místnosti 2,5m Typ panelu Plocha Objem místnosti místnosti ES m² 25 m³ ES m² 52,5 m³ ES 400s 21 m² 52,5 m³ ES m² 80 m³ ES m² 105 m³ ES m² 132,5 m³ ES m² 160 m³ Nízkoenergetický / výška místnosti 2,5m Typ panelu Plocha Objem místnosti místnosti ES m² 12,5 m³ ES ,5 m² 26,3 m³ ES 400s 10,5 m² 26,3 m³ ES m² 40 m³ ES m² 52,5 m³ ES ,5 m² 66,3 m³ ES m² 80 m³ Dobře izolovaný / výška místnosti 2,5m Typ panelu Plocha Objem místnosti místnosti ES m² 10 m³ ES m² 20 m³ ES 400s 8 m² 20 m³ ES m² 30 m³ ES m² 42,5 m³ ES m² 52,5 m³ ES m² 62,5 m³ Špatně izolovaný / výška místnosti 2,5m Typ panelu Plocha Objem místnosti místnosti ES 200 2,5 m² 6,3 m³ ES 400 4,9 m² 12,3 m³ ES 400s 4,9 m² 12,3 m³ ES 600 7,5 m² 18,8 m³ ES m² 25 m³ ES ,4 m² 31 m³ ES ,9 m² 37,3 m³ * Hodnoty uvedené v tabulkách jsou orientačního charakteru info@es-systems.eu

10 Produkty ES systems ES systems classic - bílé sklo Model ES 200 ES 400 ES 400s ES 600 ES 800 ES 1000 ES 1200 Délka infrapanelu v mm Šířka panelu v mm Hloubka panelu v mm Váha panelu v kg Napájecí napětí Náběhový proud Provozní příkon Provozní teplota Vyměnitelná pojistka Izolace zadní strany Záruka 340 4,5 0,89 A 180 W 8,5 1,78 A 360 W ,5 13,0 230 V / 50 Hz 17,0 1,78 A 360 W 2,67 A 560 W 3,56 A 750 W 95 C C Ano Ano 5 let na celý výrobek ,5 4,45 A 930 W ,5 5,35 A 1120 W ES systems classic - černé sklo Model ES 200 ES 400 ES 400s ES 600 ES 800 ES 1000 ES 1200 Délka infrapanelu v mm Šířka panelu v mm Hloubka panelu v mm Váha panelu v kg Napájecí napětí Náběhový proud Provozní příkon Provozní teplota Vyměnitelná pojistka Izolace zadní strany Záruka 340 4,5 0,89 A 180 W 8,5 1,78 A 360 W ,5 13,0 230 V / 50 Hz 17,0 1,78 A 360 W 2,67 A 560 W 3,56 A 750 W 95 C C Ano Ano 5 let na celý výrobek ,5 4,45 A 930 W ,5 5,35 A 1120 W info@es-systems.eu

11 ES systems classic - zrcadlo ES systems - classic - zrcadlo Model ES 600 ES 800 ES 1000 ES 1200 Délka infrapanelu v mm Šířka panelu v mm Hloubka panelu v mm Váha panelu v kg Napájecí napětí Náběhový proud Provozní příkon Provozní teplota Vyměnitelná pojistka Izolace zadní strany Záruka ,0 2,67 A 560 W ,0 21,5 230 V / 50 Hz 3,56 A 4,45 A 750 W 930 W 95 C C Ano Ano 5 let na celý výrobek ,5 5,35 A 1120 W Novinka Nově na přání zákazníků zavádíme, kromě naší standardní produkce (bílé, černé sklo a zrcadlo) na objednávku libovolné barvy panelu škály RAL info@es-systems.eu

12 Elektrozapojení

13 Montáž Obsah balení ES 400 ES systems topný panel Šablona na rozkreslení U-držáky Podložky Hmoždinky Vruty Šrouby Montáž U-držáků Nasadíme U-držáky do příslušných míst u rohů zadní části panelu. Za pomoci podložky a šroubu, U-držák přišroubujeme všechny jedním směrem. Rozvržení panelu Rozměříme si pozici panelu pomocí přiložené šablony zakreslíme body pro vyvrtání otvorů k umístění vrutů na upevnění panelů Vyvrtání děr pro vruty Vyvrtáme otvory o průměru 10mm. Zasuneme hmoždinku do vyvrtaného otvoru a našroubujeme vrut s podložkou. Připravení vrutů Při dotahování necháme mezi hlavičkou a stěnou/stropem cca 6mm od stěny/stropu pro jednodušší nasazení panelu.. Nasazení panelu Přiložíme panel s U-držákem k vrutu, nasuneme jej. Otočíme jeden U-držák o 180, abychom zamezili možnosti vysunutí panelu. Dotažení panelu Dotáhneme vruty panel ke stěně info@es-systems.eu

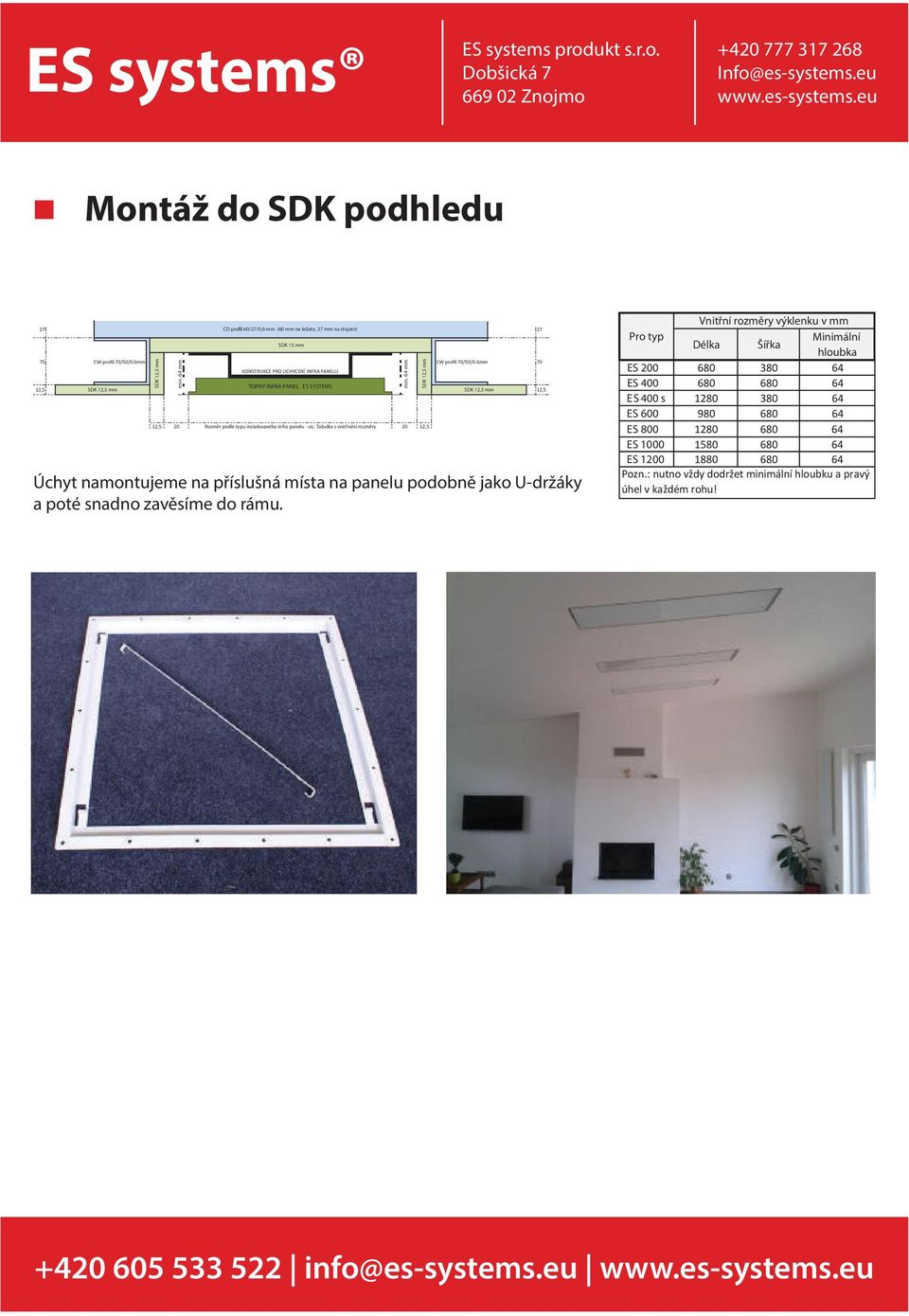

14 Montáž do SDK podhledu CW profil 70/50/0.6mm CW profil 70/50/0.6mm 70 KONSTRUKCE PRO UCHYCENÍ INFRA PANELU 12,5 SDK 12,5 mm min. 64 mm CD pro 60/27/0,6 mm (60 mm na ležato, 27 mm na stojato) SDK 15 mm TOPNÝ INFRA PANEL ES SYSTEMS SDK 12,5 mm SDK 12,5 mm 12,5 12,5 20 Rozměr podle typu instalovaného infra panelu - viz. Tabulka s vnitřními rozměry 20 12,5 Úchyt namontujeme na příslušná místa na panelu podobně jako U-držáky a poté snadno zavěsíme do rámu. min. 64 mm SDK 12,5 mm 27 Vnitřní rozměry výklenku v mm Pro typ Minimální Délka Šířka hloubka ES ES ES 400 s ES ES ES ES Pozn.: nutno vždy dodržet minimální hloubku a pravý úhel v každém rohu! info@es-systems.eu

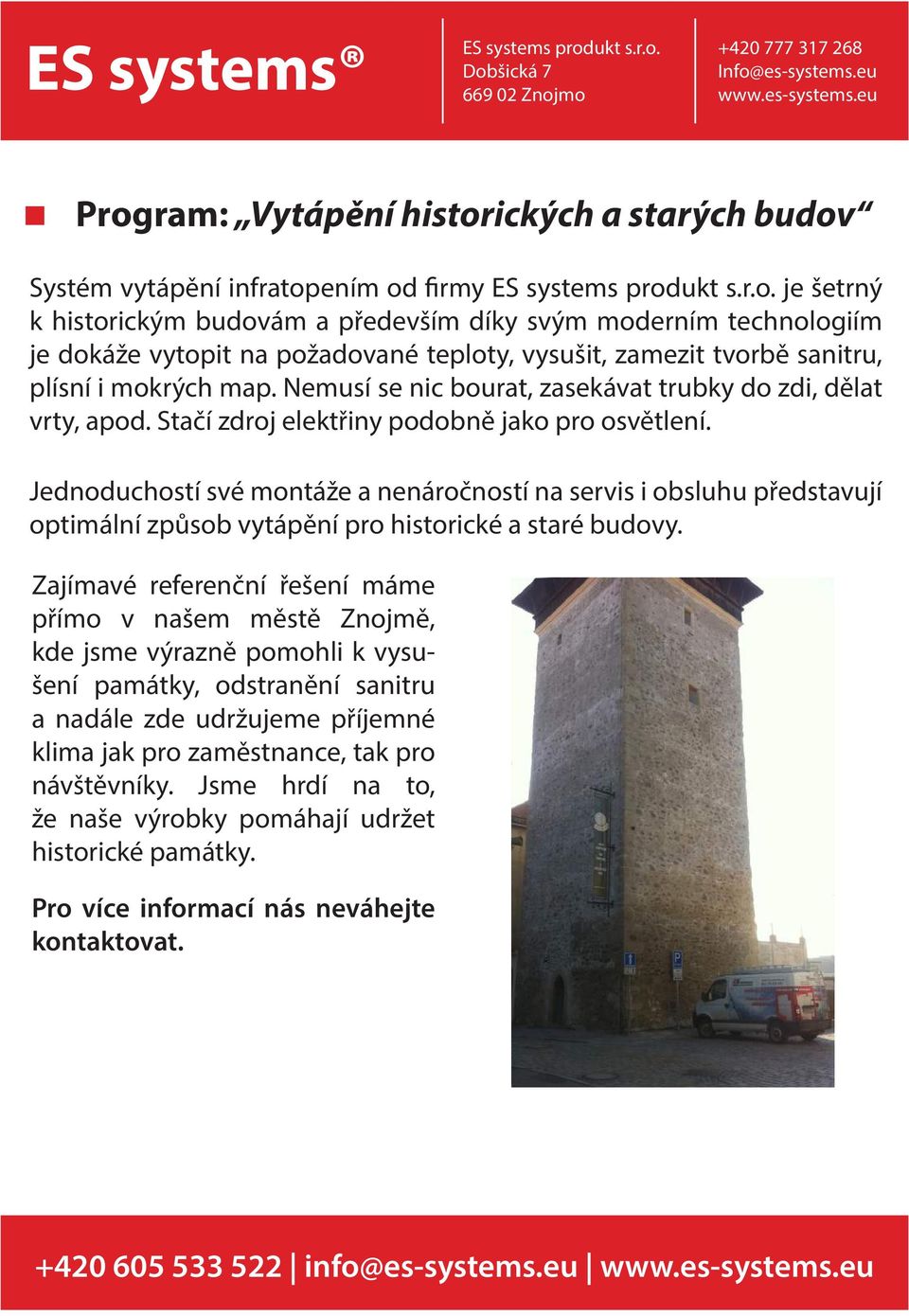

15 Program: Vytápění historických a starých budov Systém vytápění infratopením od firmy je šetrný k historickým budovám a především díky svým moderním technologiím je dokáže vytopit na požadované teploty, vysušit, zamezit tvorbě sanitru, plísní i mokrých map. Nemusí se nic bourat, zasekávat trubky do zdi, dělat vrty, apod. Stačí zdroj elektřiny podobně jako pro osvětlení. Jednoduchostí své montáže a nenáročností na servis i obsluhu představují optimální způsob vytápění pro historické a staré budovy. Zajímavé referenční řešení máme přímo v našem městě Znojmě, kde jsme výrazně pomohli k vysušení památky, odstranění sanitru a nadále zde udržujeme příjemné klima jak pro zaměstnance, tak pro návštěvníky. Jsme hrdí na to, že naše výrobky pomáhají udržet historické památky. Pro více informací nás neváhejte kontaktovat info@es-systems.eu

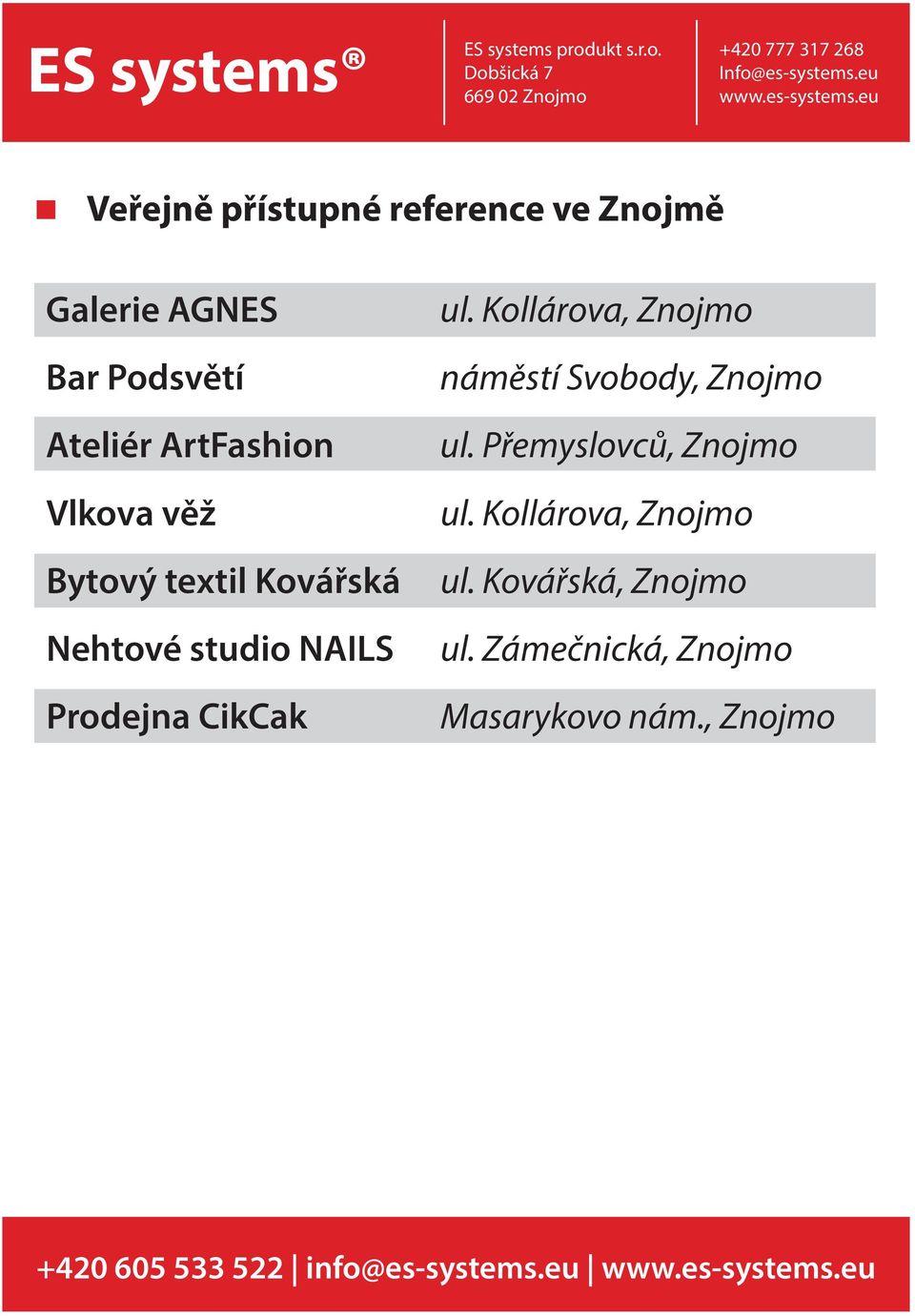

16 Veřejně přístupné reference ve Znojmě Galerie AGNES Bar Podsvětí Ateliér ArtFashion Vlkova věž Bytový textil Kovářská Nehtové studio NAILS Prodejna CikCak ul. Kollárova, Znojmo náměstí Svobody, Znojmo ul. Přemyslovců, Znojmo ul. Kollárova, Znojmo ul. Kovářská, Znojmo ul. Zámečnická, Znojmo Masarykovo nám., Znojmo
