ECL Comfort 300/ V stř. a 24 V stř.

Transkript

1 Datový list ECL Comfort 300/ V stř. a 24 V stř. Aplikace ECL Comfort 300 / 301 je elektronický regulátor teploty, který může být vybaven zvolenými aplikacemi prostřednictvím karty ECL. Regulátor ECL Comfort 300 / 301 má triakové výstupy pro ovládání ventilů servopohonem a reléové výstupy pro ventilové ovládání hořáku/čerpadla/přepínání. Je možné připojit až 6 teplotních čidel Pt 1000 a volitelné moduly na konektor. Upevnění je navrženo jak na zeď, nebo panel, tak i na DIN lištu ECL Comfort 300/301 komunikuje pomocí ECA71v protokolu MODBUS do systémů SCADA*, nebo modulů ECA 82 pomocí čipů LON ECLComfort 300/301 komunikuje s kalorimetry nebo průtokoměry pomocí modulů ECA 73 nebo ECA 84 * Dákové řízení a odečet dat Karty a aplikace ECL Regulátor ECL Comfort 300 / 301 lze používat pro řadu různých aplikací pomocí karty ECL.: ECL Comfort 300 s kartou aplikací typu C ECL Comfort 301 s kartou aplikací typu L Karta ECL obsahuje informace o aplikaci a tovární nastavení. Každá aplikace má svou vlastní kartu s příslušnými nastaveními. Na vyžádání jsou možné speciální aplikace a/ nebo nastavení. DH-SMT/DK VD.7C.A9.48 Danfoss 02/2009 1

2 S ELC Comfort300 je možno uskutečnit následující aplikace: Karta Kód č. (Verze v angličtině) Popis typu aplikace Výstupy regulátoru (bez příslušenství) C12 087B4900 Teplotní řízení pro centrální zásobování chladem 1 x dvoubodový C14 087B4824 Konstantní regulace teploty (vytápění/chlazení) systémů vzduchotechniky. 2 x dvoubodový C17 087B4730 Pokročilé řízení teploty okruhu přípravy TV s akumulační kapacitou 3 x dvoubodový C25 087B4770 Regulátor kotle s regulací konstantní teploty okruhů TV a ekvitermní regulace teploty topné vody. 3 x dvoubodový C30 087B4889 Ekvitermní řízení teploty topných systémů s kompenzací vlivu větru a s klouzavým omezením teploty 1 x dvoubodový zpátečky C35 087B4761 Regulace topné vody ekvitermní pro systémy s pevným limitem teploty zpátečky. Regulace konstantní teploty sekundárně připojených okruhů TV se zásobní nádrží s vestavěnou topnou smyčkou. Volitelná ZAPNOUT/VYPNOUT regulace okruhu TV ve spojení s primárně připojenou zásobní nádrží s vestavěnou topnou smyčkou. 2 x dvoubodový C37 087B4758 Regulace topné vody ekvitermní pro systémy s pohyblivým limitem teploty zpětné vody. Regulace konstantní teploty sekundárně připojených okruhů TV se zásobní nádrží s vestavěnou topnou smyčkou. Volitelná ZAPNOUT/VYPNOUT regulace okruhu TV ve spojení s primárně připojenou zásobní nádrží s vestavěnou topnou smyčkou. C47 087B4821 Regulace topné vody ekvitermní pro systémy s pohyblivým limitem teploty zpětné vody. Regulace konstantní teploty okruhů TV se zásobní nádrží s vestavěnou topnou smyčkou. C55 087B4783 Regulátor kotle s regulací konstantní teploty okruhů TV a regulace teploty topné vody ekvitermní pro topné okruhy s i bez směšování. C60 087B4756 Regulace topné vody ekvitermní pro systémy s pohyblivým limitem teploty zpětné vody pro dva nezávislé topné okruhy. C62 087B4808 Regulace topné vody ekvitermní pro systémy s pohyblivým limitem teploty zpětné vody pro dva nezávislé topné okruhy. C66 087B4757 Regulace topné vody ekvitermní pro systémy s pohyblivým limitem teploty zpětné vody. Regulace konstantní teploty okruhů TV se systémem průtoku nebo zásobní nádrží s vestavěnou topnou smyčkou. C67 087B4820 Regulace topné vody ekvitermní pro systémy s pohyblivým limitem teploty zpětné vody pro dva nezávislé topné okruhy. Regulace konstantní teploty sekundárně připojených okruhů TV se zásobní nádrží s vestavěnou topnou smyčkou. Volitelná ZAPNOUT/VYPNOUT regulace okruhu TV ve spojení s primárně připojenou zásobní nádrží s vestavěnou topnou smyčkou. C75 087B4825 Vícefázový regulátor kotle s regulací konstantní teploty okruhů TV a regulací teploty topné vody ekvitermní pro okruhy s i bez směšování.. *) Reléový modul ECA 80 je nezbytné příslušenství. **) Reléový modul ECA 80 je volitelné příslušenství (podle typu vytápění). Každý z výše uvedených kódů karet ECL obsahuje při dodávce jednu kartu, manuál a přehled 3 x dvoubodový**) 3 x dvoubodový**) 3 x dvoubodový**) 2 x dvoubodový 2 x dvoubodový 2 x dvoubodový 3 x dvoubodový**) 4 x dvoubodový*) S ECL Comfort 301 je možno uskutečnit následující aplikace: Karta Kód č. (jazyk) L05 087B4870 (německy) L10 087B4874 (anglicky) L32 087B4854 (anglicky) L62 087B4887 (Russian) L66 087B4871 (rusky) L76 087B4878 (anglicky) Popis typu aplikace Regulace teploty topné vody ekvitermní pro čerpadlové systémy (až 2 fáze), doplňkový okruh vytápění a regulace teploty pro okruhy teplé vody. Regulace teploty topné vody pro udržování ploch bez sněhu a ledu Regulace teploty topné vody ekvitermní v kombinovaných systémech vytápění a chlazení, zpravidla podlahové systémy. Navíc je brán do úvahy rosný bod a teplota desky. Ekvitermní řízení teploty topných systémů s klouzavým omezením teploty zpátečky a řízením chodu dvou čerpadel Regulace teploty topné vody ekvitermní pro systémy s pohyblivým limitem teploty zpětné vody a regulací dvojčitého čerpadla. Regulace konstantní teploty okruhů TV se systémem průtoku a regulace dvojčitého čerpadla. Regulace teploty topné vody ekvitermní pro dva nezávislé systémy vytápění s pohyblivým limitem teploty zpětné vody. Regulace konstantní teploty okruhů TV se systémem průtoku a regulace vypínače průtoku. *) Reléový modul ECA 80 je nezbytné příslušenství. **) ECL Comfort 301 s ECA 83 a Modul monitorování teploty a alarmu ECA 86 je volitelné příslušenství. Výstupy regulátoru (bez příslušenství) 3 x dvoubodový*) 2 x dvoubodový 5 x dvoubodový 3 x dvoubodový*) 3 x dvoubodový* 3 x dvoubodový, 1 x 0-10 volt **) Každý z výše uvedených kódů karet ECL obsahuje při dodávce jednu kartu, manuál a přehled 2 VD.7C.A9.48 Danfoss 02/2009 DH-SMT/DK

3 Objednávání Regulátor a skříňka: Typ Označen Kódové č. ECL Comfort 300 Univerzální hardware V stř. 087B1130 ECL Comfort 300 Univerzální hardware - 24 V stř. 087B1134 ECL Comfort 300 s ECA 83 Univerzální hardware - 230V s dvěma analohovými vstupy (0-10V) a dvěma 087B1839 analogovými výstupy (0-10V) ECL Comfort 300 s ECA 88 Univerzální hardware V stř. s 2 doplňkovými pulzními konektory pro 087B1131 měřidlo tepla ECL Comfort 301 Univerzální hardware V stř. 087B1834 ECL Comfort 301 s ECA 83 Univerzální hardware V stř. s 2 doplňkovými analogovými vstupy 087B1836 a 2 analogovými výstupy ECL Comfort 301 s ECA 88 Univerzální hardware V stř. s 2 doplňkovými pulzními konektory pro 087B1835 měřidlo tepla ECL Comfort 200/300/301 Základní část určena pro montáž na zeď, nebo na DIN lištu 087B1149 ECL Comfort Konektor pro napojení do rozvaděče 087B1148 ECL Comfort Montážní soubor pro DIN lištu 087B1145 Teplotní čidla Pt 1000: Typ Označení Kódové č. ESMT Čidlo venkovní teploty 084N1012 ESM-10 Čidlo pokojové teploty 087B1164 ESM-11 Příložné čidlo 087B1165 ESMB-12 Univerzální čidlo 087B1184 ESMC Příložné čidlo včetně 2 m kabelu 087N0011 ESMU-100 Ponorné čidlo, 100 mm, měď 087B1180 ESMU-250 Ponorné čidlo, 250 mm, měď 087B1181 ESMU-100 Ponorné čidlo, 100 mm, nerezová ocel 087B1182 ESMU-250 Ponorné čidlo, 250 mm, nerezová ocel 087B1183 Příslušenství: Typ Označení Kódové č. ECA 60 Pokojový panel s čidlem 087B1140 ECA 61 Dálkové ovládání s hodinami pro 1 zónu a čidlem 087B1141 ECA 62 Pokojový panel s čidly ( C a % relativní vlhkosti) 087B1169 ECA 63 Dálkové ovládání s čidly ( C a % relativní vlhkosti) 087B1143 ECA 71 Komunikační modul MODBUS 087B1126 ECA 73 M-BUS kombinovaný modul (4xvstup od čidel teploty Pt1000, 2xrelé (SPCO) a 087B1128 M-BUSová komunikace). Externí modul komunikuje pomocí ECL Bus. ECA 80 Reléový modul - 2 x SPCO 087B1150 ECA 82 LON komunikační modul 087B1152 ECA 84 M-Bus komunikační modul 087B1155 ECA 86 Modul monitorování teploty a alarmu 087B1158 ECA 87 Dálkové ovládání a záznam dat RS 232 Modemový kabel (1,5 m) pro ECA 87 PC kabel (1,5 m) pro ECA B B B1172 ECA 99 Transformátor 24 V, Lübke (35 VA) 087B1156 ECA 9010 Modul pro časové programy regulátoru 087B3081 DH-SMT/DK VD.7C.A9.48 Danfoss 02/2009 3

4 Příklad aplikace C66 Typický systém s ÚT a TV (CZT) C37 Typický systém s ÚT a TV (CZT) C47 Tyopický systém s ÚT a přípravou TV s akumulační nádrží (CZT) 4 VD.7C.A9.48 Danfoss 02/2009 DH-SMT/DK

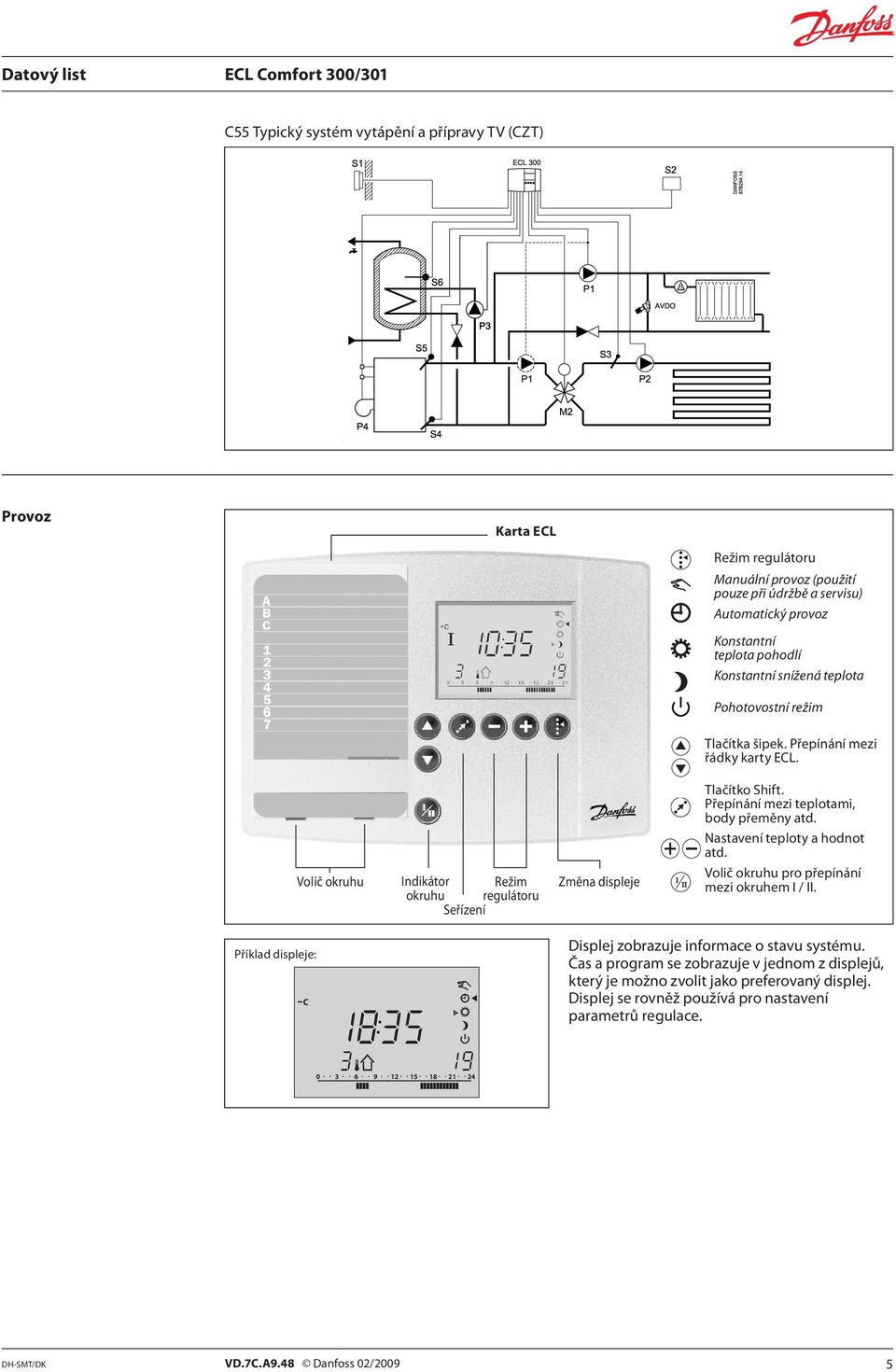

5 C55 Typický systém vytápění a přípravy TV (CZT) Provoz Karta ECL Režim regulátoru Manuální provoz (použití pouze při údržbě a servisu) Automatický provoz Konstantní teplota pohodlí Konstantní snížená teplota Pohotovostní režim Tlačítka šipek. Přepínání mezi řádky karty ECL. Volič okruhu Indikátor Režim okruhu regulátoru Seřízení Změna displeje Tlačítko Shift. Přepínání mezi teplotami, body přeměny atd. Nastavení teploty a hodnot atd. Volič okruhu pro přepínání mezi okruhem I / II. Příklad displeje: C Displej zobrazuje informace o stavu systému. Čas a program se zobrazuje v jednom z displejů, který je možno zvolit jako preferovaný displej. Displej se rovněž používá pro nastavení parametrů regulace. DH-SMT/DK VD.7C.A9.48 Danfoss 02/2009 5

6 Funkce ECL Comfort 300 / 301 má individuálně konstruovaný displej s podsvícením pro monitorování a nastavení. Regulátor může být používán jako řídící nebo podružný regulátor v systémech s řídícími/ podružnými regulátory. Ke sběrnici periferií systému je možno připojit dálkové ovládání nebo pokojový panel. Do regulátoru je možno zabudovat volitelné moduly pro komunikaci přes LON, RS-232 nebo M-Bus (měřidlo tepla). Je možno doplnit reléový modul pro rozšíření výkonových možností výstupů, pokud se ve zvolené aplikaci používají. Funkce automatického doladění pro automatické nastavení parametrů regulace pro okamžitou produkci teplé vody je k dispozici na kartě ECL C66. Automatické doladění je však možné pouze u ventilů, které jsou schváleny pro automatické doladění, tj. ventily Danfoss typu VB 2 a VM 2 s dělenou charakteristikou a rovněž logaritmické ventily, jako např. VF a VFS. Ochrana motoru, která zajišťuje stabilní regulaci a dlouhou životnost motorizovaného ventilu, je k dispozici pro všechny karty ECL C, s výjimkou C14 a C25. Všeobecné údaje Teplota prostředí 0-50 C Skladovací teplota C Skříňka Typ čidla Nástěnná, do rozvaděče, nebo na DIN lištu Pt 1000 (1000 ohm / 0 C) Stupeň krytí IP 41 - DIN značení podle norem EMC-směrnice 89/336/EEC, 92/31/EEC, 93/68/EEC, EN a EN Směrnice pro nízké napětí 73/23/EEC a 93/68/EEC Elektrické zapojení V stř. přední Volba přenosů volba RS232 se zadním napojením volba LON volba M-BUS volba MODBUS Přívodní napětí 230 V stř Hz Rozsah napětí 207 až 244 V stř. (IEC 60038) Příkon 5 VA Zátěž na výstupech relé 4(2) A V stř. Zátěž na vstupech triaku 0.2 A V stř. DH-SMT/DK VD.7C.A9.48 Danfoss 02/2009 6

7 Elektrické zapojení - 24 V stř. přední Volba přenosů volba RS232 se zadním napojením volba LON volba M-BUS volba MODBUS Přívodní napětí 24 V stř Hz Rozsah napětí 21.6 až 26.4 V stř. (IEC 60038) Příkon Zátěž na výstupech relé Zátěž na vstupech triaku Přídavná relé (K1, K2 a K3) musí být použita kvůli oddělení 230V a 24V napájení regulátoru 5 VA 4(2) A - 24 V stř. 1 A - 24 V stř. Rozměry 7 VD.7C.A9.48 Danfoss 02/2009 DH-SMT/DK
