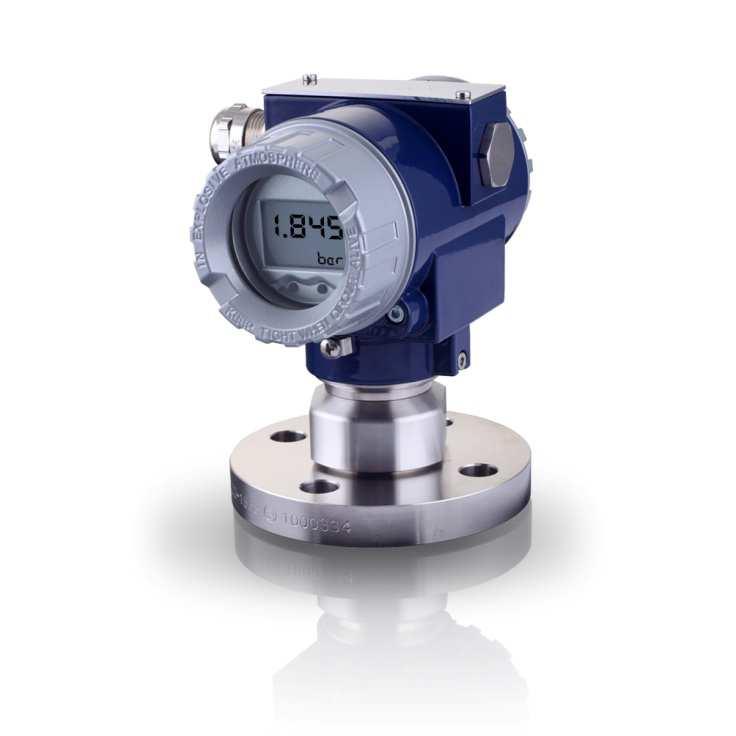

1 s komunikací HART Keramický senzor Přesnost podle IEC 60770: 0, % FSO Rozsahy tlaku od mbar do bar Výstupní signál 2vodič: ma jiné po dohodě Přednosti turn-down (nastavení rozpětí) :5 dvoukomorové duralové pouzdro nebo nerezové polní pouzdro vnitřní nebo čelní kapacitní keramický senzor komunikace HART provedení Ex: Ex ia = jiskrově bezpečné provedení membrána Al2O3. % Variantní provedení Procesním snímačem tlaku XMP ci lze měřit tlaky plynů, par a kapalin. Kapacitní keramický senzor vyvinutý speciálně pro tento snímač se vyznačuje vysokou přetížitelností a zároveň citlivostí snímače. K dispozici jsou mnohá procesní připojení jako např. závitové připojení. Snímač je již v základním provedení vybaven komunikací HART, zákazník si navíc může vybrat ze dvou variant pouzder dvoukomorové duralové pouzdro nebo nerezové polní pouzdro. Hlavní oblasti použití Vhodné pro ropný a plynárenský průmysl chemický a petrochemický průmysl paliva a oleje provedení Ex: Ex d = pevný závěr s vestavným modulem displeje a nastavení různá procesní připojení (závit, příruba, DRD, atd.) agresivní média BD SENSORS s.r.o. Hradišťská 87 Tel.: CZ Buchlovice Fax: info@bdsensors.cz Společnost BD SENSORS s.r.o. je certifikována společností TÜV SÜD Czech dle normy ISO 00.

2 Technické parametry Rozsahy tlaku Jmenovitý tlak rel. [bar] 0,06 0,6 0, Max. přetížení [bar] Max. podtlak [bar] -0,2-0,3-0,5 - Na přání zákazníka nastavujeme snímače softwarově v rámci možností přestavení na požadovaný rozsah. (od 0,02 bar) Výstupní signál / Napájení Standard 2vodič: ma jiskrově bezpečná verze s komunikací HART U B = V DC provedení Ex d pevný závěr UB = VDC Spotřeba max. 25 ma Parametry výstupního signálu Přesnost 2 jmenovitý tlak < bar: ± 0,2 % FSO jmenovitý tlak bar: ± 0, % FSO jmenovité tlaky: 0,6 bar až 0,4 bar ± (0,2 + (TD-) x 0,02) % FSO jmenovité tlaky: bar až 20 bar ± (0, + (TD-) x 0,0) % FSO při turn-down = rozsah jmenovitého tlaku / nastavený rozsah Povolená zátěž R max [(U B U B min) / 0,02 A] Ω zátěž během komunikace HART : R min = 250 Ω Vlivy napájení: 0,05 % FSO / 0 V povolená zátěž: 0,05 % FSO / kω Dlouhodobá stabilita ± 0, % FSO / rok Odezva 200 ms bez ohledu na elektronické tlumení rychlost měření 5/s Nastavení elektronické tlumení: 0 00 s offset: % FSO přednastavení: max. :5 (min. rozpětí 0,02 bar) 2 odchylka charakteristiky dle IEC (nelinearita, hystereze, opakovatelnost) Chyba vlivem teploty / Povolené teploty Chyba vlivem teploty ± (0,02 x turn-down) % FSO / 0 K v kompenzovaném pásmu C Povolené teploty 3 bez displeje: médium: C okolí: C sklad: C s displejem: médium: C okolí: C sklad: C 3 pro tlakovou přípojku PVDF je minimální povolená teplota -30 C Elektrická odolnost Odolnost proti zkratu trvalá Odolnost proti přepólování Při přepólování bez poškození, ale také bez funkce. Elektromagnetická slučitelnost vyzařování a odolnost proti rušení podle EN 6326 Mechanická odolnost Vibrace 5 g RMS ( Hz) Rázy 00 g / ms Materiály Tlaková přípojka Standard nerezová ocel.4404 (36L) Varianta pro G /2" čelní PVDF Pouzdro dural nebo nerezová ocel.4404 (36L) Kabelová průchodka mosaz, poniklovaná Průhled displeje bezpečnostní sklo Těsnění (ve styku s médiem) FKM (povolená teplota: C) EPDM (povolená teplota: C) jiné po dohodě Membrána keramika Al 2O 3, % Části ve styku s médiem tlaková přípojka, těsnění, membrána Provedení Ex Certifikát AX2-XMP ci (jiskrově bezpečné provedení) nerezové polní pouzdro; zóna 0/ 4 : II G Ex ia IIC T4 Ga II /2G Ex ia IIC T4 Ga/Gb II 2G Ex ia IIC T4 Gb duralové pouzdro; zóna 5 : II /2G Ex ia IIB T4 Ga/Gb II 2G Ex ia IIB T4 Ga/Gb IBExU05ATEX05 X zóna 20: II D Ex ia IIIC T85 C Da Nejvyšší hodnoty U i = 28 V, I i = 8 ma, P i = 680 mw, C i = 0 nf, L i = 0 μh, C GND = 27 nf Certifikát AX7-XMP ci IBExU2ATEX073 X (pevný závěr) duralové pouzdro: zóna : II 2G Ex d IIC T5 Gb Nejvyšší teploty okolí v zóně 0: C při p atm 0,8 bar až, bar od zóny : C (jiskrově bezpečné provedení) C (pevný závěr) 4 Označení je závislé na použitém tlaku. U rozsahů tlaku 60 mbar bude označení 2G. U rozsahů tlaku > 60 mbar a < 0 bar je nutno respektovat bod 7 certifikátu typové zkoušky! U rozsahů tlaku > 0 mbar bude označení G. 5 Označení je závislé na použitém tlaku. U rozsahů tlaku < 60 mbar bude označení 2G. U rozsahů tlaku 60 mbar bude označení /2G tlakoměrná technika

3 Technické parametry Další parametry Displej (variantně) LCD displej, zorné pole displeje 32,5 x 22,5 mm; 5místný 7segmentový hlavní displej, výška číslic 8 mm, rozsah zobrazovače ± ; 8místný 4segmentový přídavný displej, výška číslic 5 mm; 52segmentový graf; přesnost 0,% ± digit Třída krytí IP 67 Montážní poloha libovolná Hmotnost min. 400 g (dle typu pouzdra a tlakové přípojky) Životnost > 00 x 0 6 tlakových cyklů Shoda CE elektromagnetická kompatibilita - směrnice 204/30/EU Směrnice ATEX 204/34/EU Schéma zapojení vývodů P napájení + U B I napájení Tabulka zapojení vývodů Elektrické připojení Provedení 5 (rozměry v mm) Napájení + Napájení Test Kostra Duralové pouzdro: svorkovnice (průřez svorkovnice: 2,5 mm 2 ) IN+ IN- Test Nerezové polní pouzdro: svorkovnice (průřez svorkovnice:,5 mm 2 ) IN+ IN- - duralové pouzdro s displejem nerezové polní pouzdro s displejem Ø 5 až 4 mm) Ø 5-4 mm) G/2" DIN 3852 tlakem lité hliníkové pouzdro bez displeje G /2" čelní DIN 3852 nerezové polní pouzdro bez displeje Ø 5 až 4 Ø 5 až 4 mm) 5 duralové pouzdro je horizontálně otočné standardně G/2" DIN 3852 G /2" čelní DIN 852

4 Technické parametry Standardní tlakové přípojky (rozměry v mm) G/2" DIN 3852 G/2" EN 837 /2" NPT Procesní připojení (rozměry v mm) Závitové připojení DRD 6 G /2" čelní DIN 3852 Příruba (DIN 250) rozměry v mm rozměr DN25/PN40 DN50/PN40 DN80/PN6 D k d b f n d PN 40 bar 40 bar 6 bar 6 montážní příruba je součástí balení (již předmontovaná) HART je registrovaná výrobní značka společnosti HART Communication Foundation; Windows je ochranná známka společnosti Microsoft Corporation Příslušenství pro hliníkové pouzdro (není součástí dodávky) K elektrickému připojení Ex i (standard) čelní membrána Ø26,5 Příruba (ANSI) čelní membrána Ø26,5 čelní membrána Ø26,5 rozměry v mm rozměr 2"/50 lbs 3"/50 lbs D 52,4 0,5 g, 27 k 20,7 52,4 b, 23, n 4 4 d,, PN 0 bar 0 bar K elektrickému připojení Ex d (pevný závěr) Objednací typ Objednací kód Objednací typ Objednací kód záslepka závit 0087 záslepka závit průchodka kabelová závit průchodka kabelová závit Tento katalogový Tento katalogový list obsahuje list obsahuje specifikace specifikace snímačů. snímačů. BD SENSORS BD SENSORS si vyhrazuje si vyhrazuje právo změnit právo technické změnit technické parametry parametry snímačů snímačů bez dalšího bez dalšího upozornění. upozornění. tlakoměrná technika Tel.: Fax: info@bdsensors.cz XMP ci_cs_

5 Snímač tlaku (0 0,06 / 20 bar) Měřený tlak relativní Rozsah 0 60 mbar 0 60 mbar mbar 0,0 bar 0 2,0 bar 0 5,0 bar 0 0,0 bar 0 20,0 bar Jiné rozsahy (bude přidělen 4 místný kód) Pouzdro Nerezové polní pouzdro s displejem Nerezové polní pouzdro Pouzdro slitina hliníku s displejem Pouzdro slitina hliníku Výstupní signál HART - komunikace / 4 20 ma / 2 v HART - komunikace / 4 20 ma / 2 v - provedení Ex ia HART - komunikace / 4 20 ma / 2 v - pevný závěr Ex d (pouzdro A0, AN) Jiný Přesnost 0,% z rozsahu (P N bar) 0,% z rozsahu (PN bar) + kalibrace vč. kal. listu 0,2% z rosahu (P N < bar) 0,2% z rozsahu (P N < bar) + kalibrace vč. kal. listu Jiná Elektrické připojení Svorky - duralové pouzdro Svorky - nerezové polní pouzdro Jiné Mechanícké připojení G /2" DIN 3852 G /2" EN 837-/-3 (manometrová) G /2" DIN 3852 (čelní provedení) Clamp DN /2" (DN 32) (0,4 bar < P N < 6 bar) Clamp DN 2" (DN 50) (0,25 bar < P N < 6 bar) DIN 85 DN 25 (P N > 0,6 bar) DIN 85 DN 40 (P N > 0,4 bar) DIN 85 DN 50 (0,25 bar < P N < 25 bar) "sendvič" - provedení mezi příruby DN 25 "sendvič" - provedení mezi příruby DN 50 "sendvič" - provedení mezi příruby DIN 250 DN 80 Příruba DN 25/PN40 Příruba DN 50/PN40 Priruba DN 00/PN6 Varivent DN 40/50 Jiné Materiál oddělovací membrány Keramika Al 2 O 3 6% Keramika Al 2 O 3,% (pouze pro 0, PN bar) Jiná Tesnění ve styku s médiem (pouze pro závitové provední) Viton (FKM) EPDM Jiné Nerez.457 (36 Ti) PVC platí pouze pro M00 PVDF platí pouze pro M00 Jiná Standard Teplotní kompenzace C Jiné provedení XMP ci Materiál tlakové přípojky Volitelné provedení Volitelné příslušenství (A0 pouzdro slitina hliníka) Objednací kód XMP ci 5 E F V F N A 0 A N H I G P B Q A K M 0 0 C 6 2 C 6 3 M 7 3 M 7 5 M 7 6 S 6 S 7 6 S 8 0 F 2 0 F 2 3 F 2 5 P 4 2 C 3 A B

6 Elektrické připojení Ex ia (standard) záslepka Ex ia závit M 20 x,5 průchodka kabelová Ex ia závit ( kabel pr. 5-4 mm) Elektrické připojení Ex D (pevný závěr) záslepka Ex D závit M 20 x,5 průchodka kabelová Ex D závit (kabel pr. 0-4 mm) ,- bez příplatku PD po dohodě s výrobcem příslušenství není součástí dodávky Příplatky za kalibraci nepodléhají případným slevám.!!! Při objednání je nutné vyplnit dotazník pro přístroje s oddělovačem!!! Změny vyhrazeny. Tento dokument obsahuje specifikaci pro objednání produktu; podrobné technické parametry produktu a jeho možných variantních provedení jsou uvedeny v katalogovém listu. BD SENSORS si vyhrazuje právo změnit technické parametry snímačů bez dalšího upozornění.
