Elektrické inštalácie vo vzťahu k novým predpisom na stavebné výrobky a požiarnu bezpečnosť stavieb Ing. František Gilian

Transkript

1 Elektrické inštalácie vo vzťahu k novým predpisom na stavebné výrobky a požiarnu bezpečnosť stavieb 2014 Ing. František Gilian 1

2 Obsah Stavebné výrobky pre elektrické inštalácie a posudzovanie ich parametrov predpisy a normy Osvedčovanie požiarnych konštrukcií zostavených z elektrotechnických výrobkov rozvádzače nn Priblíženie posudzovania parametrov elektrických inštalácií v právnych predpisoch a technických normách SR a ČR v oblasti požiarnej bezpečnosti stavieb 2

3 Nová právna úprava všeobecne Zákon č. 133/2013 Z.z. o stavebných výrobkoch a o zmene a doplnení niektorých zákonov implementácia Nariadenia EP a Rady č. 305/2011 a podmienky uvádzania stavebných výrobkov na domáci trh Vyhláška MDVRR SR č. 162/2013 Z.z., ktorou sa ustanovuje zoznam skupín stavebných výrobkov a systémy posudzovania parametrov 3

4 Nová právna úprava všeobecne Pôvodná terminológia Nová terminológia Preukazovanie zhody Posudzovanie parametrov Vyhlásenie zhody Vyhlásenie o parametroch Certifikát zhody Certifikát výrobku 4

5 Nová právna úprava všeobecne Výrobca vypracuje k výrobku uvádzanému na domáci trh SK vyhlásenie o parametroch, ak to ustanovuje vykonávací predpis vyhláška MDVRR SR č. 162/2013 Z.z. SK vyhlásenie o parametroch sa vypracúva v štátnom jazyku SK Certifikát výrobku už nie je dokladom, ktorý výrobca poskytuje zákazníkovi 5

6 Nová právna úprava všeobecne Určená norma technická špecifikácia určená ako vhodná na posudzovanie parametrov podstatných vlastností stavebného výrobku zoznam ustanovuje MDVRR SR Harmonizovaná európska norma (hen) Európske technické posúdenie Neharmonizovaná STN SK technické posúdenie 6

7 Nová právna úprava elektrické inštalácie Číslo Názov skupiny výrobkov Členenie skupiny SPZ Výrobky na rozvod elektrickej energie, riadenie a komunikáciu Na účel, na ktorý sa vzťahujú PPB, s členením podľa TRO: 3601 Káble na rozvod elektrickej energie, riadenie a komunikáciu A ca, B1 ca, B2 ca, C ca I+ D ca, E ca F ca Na účel, na ktorý sa vzťahujú PPB na požiarnu odolnosť III IV I+ Na použitie podľa PNL III Rošty, žľaby, kanály, výložníky, stojiny, závesy na uloženie káblov a výrobky na upevnenie káblov na rozvod elektrickej energie, riadenie a komunikáciu Výrobky na spájanie káblov (škatule a úplné kryty) na rozvod elektrickej energie, riadenie a komunikáciu Elektrické nízkonapäťové rozvádzače na rozvod elektrickej energie, riadenie a komunikáciu Príslušenstvo káblov (káblové elektroinštalačné rúrky, lišty, kanály a škatule a pod.) Na účel, na ktorý sa vzťahujú PPB na požiarnu odolnosť Na účel, na ktorý sa vzťahujú PPB na šírenie plameňa a PNL na obsah halogénových prvkov I III 7

8 Určené normy elektrické inštalácie Káble a vodiče STN Systémy na uloženie káblov (žľaby, rošty, závesy) STN EN SK technické posúdenie Výrobky na upevnenie káblov (káblové príchytky) STN Výrobky na spájanie káblov (škatule a úplné kryty) STN Elektrické rozvádzače nn STN a STN Príslušenstvo káblov SK technické posúdenie 8

9 Určené normy elektrické rozvádzače nn STN Výrobky na rozvod elektrickej energie, riadenie a komunikáciu na účely protipožiarnej bezpečnosti stavieb. Časť 2: Nízkonapäťové rozvádzače Stanovuje požiadavky na nízkonapäťové rozvádzače na rozvod elektrickej energie, riadenie a komunikáciu z hľadiska ich funkčnej odolnosti pri požiari 9

10 Určené normy elektrické rozvádzače nn STN Výrobky na rozvod elektrickej energie, riadenie a komunikáciu na účely protipožiarnej bezpečnosti stavieb. Časť 4: Skrine s požiarnou odolnosťou na nízkonapäťové rozvádzače Stanovuje požiadavky na skrine nízkonapäťových rozvádzačov na rozvod elektrickej energie, riadenie a komunikáciu z hľadiska ich požiarnej odolnosti 10

11 Použitie rozvádzača podľa STN Hlavný elektrický rozvádzač alebo podružný elektrický rozvádzač zabezpečujúci trvalú dodávku elektrickej energie umiestnený v samostatnom PÚ, ktorého skriňa spĺňa požiadavky STN a má požiarnu odolnosť najmenej EI 15 o i nemusí spĺňať ďalšie požiadavky, týkajúce sa jeho vzdialenosti od obvodových stien ohraničujúcich PÚ alebo požiadavky na umiestnenie tepelnoizolačného materiálu. POZNÁMKA. Doplnkové označenie o i pri uvažovanej klasifikácii požiarnej odolnosti znamená požiar z vonkajšej strany smerom dovnútra. 11

12 Použitie rozvádzača podľa STN Elektrický rozvádzač so skriňou podľa STN je možné umiestniť aj v čiastočne chránenej alebo chránenej únikovej ceste, pokiaľ skriňa rozvádzača spĺňa požiadavku na: a) požiarnu odolnosť obvodovej konštrukcie EI i o zodpovedajúcej dvojnásobku hodnoty predpokladaného času evakuácie osôb cez túto únikovú cestu, najmenej však 30 min; POZNÁMKA. Doplnkové označenie i o pri uvažovanej klasifikácii požiarnej odolnosti znamená požiar z vnútornej strany smerom von. 12

13 Použitie rozvádzača podľa STN Elektrický rozvádzač so skriňou podľa STN je možné umiestniť aj v čiastočne chránenej alebo chránenej únikovej ceste, pokiaľ skriňa rozvádzača spĺňa požiadavku na: b) tesnosť dverí skrine rozvádzača proti prieniku dymu s kritériom S m podľa STN EN A1 skúšaná na prienik dymu z vnútornej strany rozvádzača smerom von. 13

14 Doklady o parametroch pre rozvádzač nn s funkčnou odolnosťou s požiarnou odolnosťou 14

15 Osvedčenie požiarnej konštrukcie Požiadavka vyhlášky MV SR č. 94/2004 Z.z Požiarna konštrukcia je stavebná konštrukcia, konštrukčný prvok alebo stavebný výrobok, ktorá spĺňa požadované kritéria pre použitie v podmienkach požiaru, Rozvádzač nn je požiarnou konštrukciou Zhotoviteľ osvedčuje vlastnosti požiarnej konštrukcie písomnou formou 15

16 Obsah osvedčenia požiarnej konštrukcie rozvádzač nn Doklad o parametroch výrobku SK vyhlásenie o parametroch Zoznam rozvádzačov nn, pre ktoré je osvedčenie vystavené Kópie technických listov, katalógových listov alebo návodov na montáž Názov požiarnej konštrukcie, symboly kritérií a číselnú hodnotu funkčnej odolnosti alebo požiarnej odolnosti Kópie iných dokumentov (napríklad doklad o povinnej odbornej kvalifikácii na montáž) 16

17 Osvedčenie požiarnej konštrukcie ukážka formulára OPK Formulár bol navrhnutý a vypracovaný Asociáciou pasívnej požiarnej ochrany SR a schválený Ministerstvom vnútra SR Prezídiom HaZZ na použitie pri osvedčení požiarnej konštrukcie 17

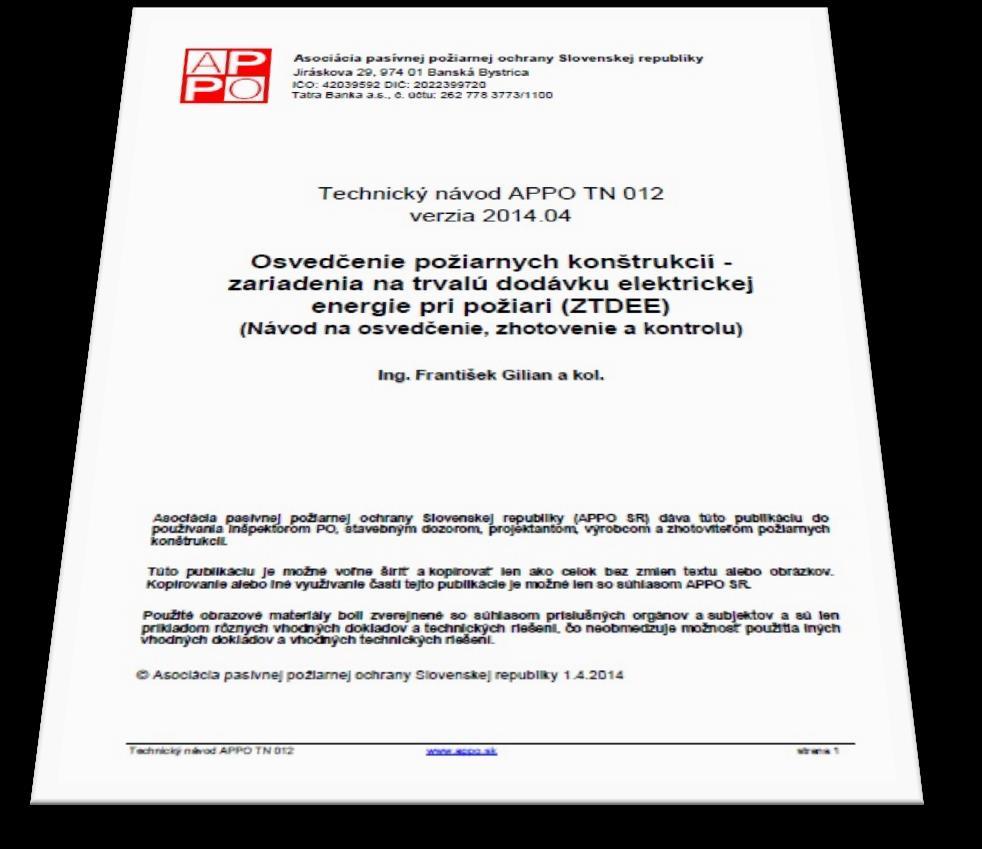

18 Osvedčenie požiarnej konštrukcie návod na postup Asociácia pasívnej požiarnej ochrany SR navrhla a spracovala TN APPO 012 ako dokument obsahujúci postup pri osvedčovaní požiarnych konštrukcií na trvalú dodávku elektrickej energie a el. rozvody 18

19 Posudzovanie parametrov v SR a ČR vzájomná kompatibilita Neharmonizovaná oblasť elektrotechnických výrobkov pre účel požiarnej bezpečnosti stavieb v EÚ Snaha odborníkov v SR a ČR zjednotiť posudzovanie týchto výrobkov uľahčenie vzájomnej aplikácie ČR preberá STN a STN do sústavy ČSN pod označením ČSN Funkčná odolnosť v požiari posudzovaná v SR aj ČR podľa vzájomne uznávaných parametrov (trasy káblov a rozvádzače nn) 19

20 Ďakujem za pozornosť Ing. František Gilian 20
