DESCRIPTION OF THE MODEL:

Transkript

1

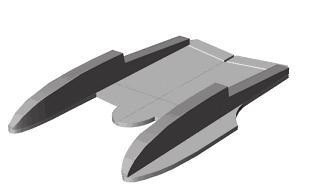

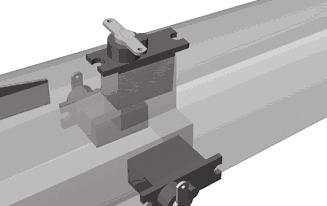

2 Dear customer, congratulations on the purchase of the Pirañha model. To enjoy building and flying the model most, please read carefully the building instructions before you begin and make sure that you understand the building process. DESCRIPTION OF THE MODEL: The model is completely made of the EPP, strong enough to enable the to be used on the water, on the ground and in the air. Due to its revolutionary concept it gives the pilot the choice of pleasures among skimming above the ground or water surface or flying in the air. It is slated not only for experienced pilots, but also for modellers of average skill. You can power the with a motor from our production HCS-80/2E, and 3 LiPol cells + the 8/4,3 propeller. Thanks to the well thought design the building should take about 90 minutes. BUILDING PROCESS: Unless otherwise stated, all parts are to be glued by the medium-thick CyA glue. Start the building of the model by gluing both fuselage halves (Fig. 1). According to Fig. 2, cut a slit through the fuselage, then glue into it the glassfibre stiffener, using thin CyA glue. Now glue the floats in place (Fig. 3), and sand their front parts to mate with the fuselage. If you plan to operate the model mainly on the water, devote a special attention to the surface finish of the floats. Spray on them the 3M contact glue and, once the glue slightly sets, apply the coloured self-adhesive tape to the surface. The other possibility is to order the special plastic moulding (the Tuning Set No.1), and to glue it to the floats. This improves the nautical qualities of the machine, but it increases its weight by about 50 g, making it less suitable for flying the choice is yours. Crop the protruding part of the floats (Fig. 4). Glue the vertical tail surfaces along the bottom edge of the fuselage (Fig. 5) so that the hinge axes of both elevators and rudders were coaxial. Then glue the top elevator in place (Fig. 6), ensuring at the same time that the elevator is parallel to the fuselage. According to the Fig. 7, glue the auxiliary fins in place, so that their rear edges end at the axes of the rudders. Now glue together the motor mount according to the Figs. 8 and 9, ensuring the axis of the motor shaft is offset by some 3 to the right. Using a sharp knife, cut a 10 mm deep slit in the fuselage parallel to the fuselage axis and glue the assembled motor mount in place (Fig. 10). Glue the servos carefully by their mounting flanges and secure them, as a special safety measure by screws as if mounted to the bulkhead (Fig. 11). If you do not have the Hydro modification of the controller, use the standard one. Using a hot glue pistol, seal the openings in the plastic sleeve of the controller to waterproof it. Using the Fig.12 as a guide, glue the controller to the motor bulkhead (it is possible to attach it with a Velcro strip.). Bolt the motor flange in place and secure the motor. Using the five-minute epoxy, glue the rudder servo arm (bellcrank) to the rudder servo (Fig. 13). The receiver may be also waterproofed by inserting it into a rubber balloon and tying the end (this measure would ensure complete waterproofing of the model). Then glue the fuselage top to its lower (float) part. Glue the V-shaped bellcranks into the rudders (Fig. 14). Now finish the model using any spray paint (the EPP does not degrade from any spray-can paint). Install the rudder control rods (Fig. 15). Glue the cross-shaped braces of aluminium wire (Fig. 16) according to the detailed drawing on the Figs. 17 and 18. Glue the elevator arm in place (Fig 19) and install the control rods (Fig. 20). Cut slits in the elevators and insert the connector levers to them (Fig. 21). Using the interconnection rods, joint the upper and lower elevators (Fig. 22), checking and ensuring, that the control surfaces are in a neutral position!! This step is the finishing one - the model is built. Now check the position of the centre of gravity (C of G), which should be some 291 mm from the model s nose. By moving the C of G. to the rear, the model becomes more nimble (therefore this modification is recommended to the more experienced pilots only)) and vice versa the more the C of G forward, the more stable is the model. For the initial flights, set the control surface deflection to about 50 %; the elevator servos should be programmed for a delta-winged model. The rudders serve mainly to control the direction of movement on the surface (both ground and water), but they are effective also in the air. The properly balanced model takes-off in a few metres. Bear in mind, please, that when throttling back, the model does not glide, it sort of sags to ground. If throttled back in horizontal flight attitude, the lands by itself. The recommended equipment: accumulator pack 910 mah (KoKam), HCS C 80W/2 motor, GWS 8/4,7 propeller, TMM 1012 Easy controller, 3 pcs of the W-060 servo, Penta receiver. This model is no toy therefore avoid flying in crowded places or such areas where health or property not only of yourselves, but also of third persons could be jeopardised. Lots of fun and many happy landings wishes FreeAir. PARTS LIST Part name Pcs Part name Pcs Fuselage main part of EPP 2 Elevator and rudder interconnecting rods/bellcranks 4 Elevator control rod 2 Motor mount 3 Floats of EPP 2 Rudder arm 2 Elevator of EPP 1 Instructions 1 Vertical tail of EPP 2 Elevator arm 2 Rudder control rod 2 Fuselage 1 Auxiliary surfaces 2 Elevators connecting pieces 2 Rudder control bellcrank 1 Doubler of the fuselage main part 1 You will need the following tools and materials: CyA glue, CyA glue accelerator, a sharp (modelling) knife, and sandpaper. To complete the model you need the following: a receiver (MZK), two servos (Wipont W-060), an AC controller (TMM or Jeti 12 or a similar one), a battery pack (3 LiPol cells of mah), a motor (HCS-80/2E or similar of about 80 W power output) 2

3

4 Miss Americca/Ole Jeller 4

5 Miss Americca/Ole Jeller 5

6 Vážený zákazníku, blahopřejeme Vám ke koupi modelu. Abyste si co nejvíc užili stavbu a létání s tímto novým modelem, důkladně si před stavbou přečtěte stavební návod a ujistěte se, že postupu rozumíte, případně kontaktujte výrobce nebo vašeho prodejce. POPIS MODELU: Model je celý vyroben z EPP s ohledem na jeho použití ve vodě, na zemi i ve vzduchu. Svou koncepcí dává pilotovi na výběr mezi několika požitky - jízdou po zemi či vodní hladině anebo létání). Je určen nejen pro zkušené piloty, ale i pro pokročilé modeláře. Jako pohon můžete použít motor z naší výroby, např. HCS-80/2E, se třemi články LiPol a vrtulí 8/4,3. Díky promyšlené konstrukci vám stavba zabere asi 90 minut. KE STAVBĚ: Pro lepení všech dílů použijeme střední nebo řídké vteřinové lepidlo. Stavbu modelu zahájíme slepením obou polovin trupu (obr. 1). Podle (obr. 2) vlepíme sklolaminátov ézesílení tak, že prořízneme drážku skrz trup, vložíme zesílení a prolepíme řídkým CA. Nyní přilepíme plováky (obr. 3), které v přední části přibrousíme podle dílu trupu. Pokud model chceme provozovat hlavně na vodě, věnujeme zvláštní pozornost povrchové úpravě plováků. Na plováky naneseme kontaktní lepidlo 3M ve spreji a po lehkém zavadnutí přelepíme vodě odolnou barevnou samolepicí páskou. Druhá možnost je objednat speciální plastovou vaničku ( Tunig Set č. 1), kterou přilepíme na plováky (toto řešení je výhodné pro jízdu na vodě, ale zvýší hmotnost modelu o asi 50 g). Zařízneme přesahující část plováků (obr. 4). Podél spodní hrany trupu přilepíme svislé ocasní plochy (obr. 5) tak, aby osy otáčení směrového i výškového kormidla byly vždy v jedné rovině. Poté přilepíme horní vodorovnou ocasní plochu (obr. 6), dbáme při tom na rovnoběžnost roviny kormidla s rovinou trupu. Podle (obr. 7) přilepíme pomocné vodorovné kýly, které vzadu končí na úrovni osy otáčení směrového kormidla. Nyní slepíme motorové lože podle obrázku 8 a 9; dbáme při tom na správné vyosení motoru doprava o asi 3. Ostrým nožem prořízneme v trupu drážku (hlubokou 10 mm a rovnoběžnou s osou trupu) a vlepíme sestavené motorové lože (obr. 10). Serva opatrně přilepíme za patky k trupu a pro jistotu pojistíme vruty jako při montáži na přepážku (obr. 11). Pokud nemáme regulátor v úpravě Hydro, použijeme standardní verzi. Regulátoru však pomocí tavné pistole zalepíme místa ve folii tak, aby do něj nevnikly případné kapky vody. Regulátor podle obrázku 12 přilepíme k motorové přepážce (můžeme jej uchytit i pomocí samolepicívelcro pásky (suchého zipu). Přišroubujeme motorovou přírubu a zajistíme motor. Pětiminutovým epoxidem přilepíme úhlovou páku na servo směrového kormidla (obr. 13). Přijímač můžeme vložit do nafukovacího balonku a zajistit stahovací páskou (to nám zaručí nepoškození přijímače při případném namočení). Poté přilepíme vrchní díl trupu k plovákové části. Páky ve tvaru V vlepíme do směrovek (obr. 14). Nyní model opatříme povrchovou úpravou: Můžeme použít jakýkoliv sprej (EPP nedegraduje pod žádným typem barvy či ředidla ve spreji). Nainstalujeme táhla směrových kormidel (obr. 15). Vlepíme křížové zesílení z Al drátu (obr. 16), detail umístění je zobrazen na obr. 17 a 18. Vlepíme páku výškového kormidla (obr 19) a nainstalujeme táhla (obr. 20). Ve výškovkách prořízneme drážky, do kterých vlepíme propojovací páky kormidel (obr. 21). Pomocí propojovacích táhel výškových kormidel propojíme horní a spodní plochy(obr. 22), kontrolujeme při tom neutrální polohu kormidel!! Tím máme model hotov. Zkontrolujeme i polohu těžiště, která je 291 mm od špičky modelu. Posunutím těžiště dozadu získáme lepší obratnost (doporučeno pro zkušenější piloty) a naopak. Výchylky kormidel nastavíme pro první lety na asi 50 %. Serva výškovek naprogramujeme jako model typu delta. Směrová kormidla slouží hlavně pro jízdu po zemi a vodě, ale jsou účinná i ve vzduchu. Správně vyvážený model startuje po několika metrech. Pamatujte však, že nejde o klasický model letadla - při stáhnutí plynu neplachtí ale snáší se k zemi. po stáhnutí plynu (pokud je ve vodorovné poloze) v podstatě sama přistane. Doporučené vybavení : akumulátorová baterie 910 mah (KoKaM), motor HCS C-80w/2, vrtule 8/4,7 GWS, regulátor TMM 1012 Easy, 3x servo W-060, přijímač Penta. Uvědomte si rovněž, že tento model není hračka a proto nelétejte v místech, kde můžete ohrozit zdraví či majetek nejensebe, ale i ostatních lidí. Mnoho radosti a šťastných přistání přeje FreeAir. SEZNAM DÍLŮ Název dílu kusů Název dílu kusů Název dílu Hlavní díl trupu z EPP 2 Propojovácí páky kormidel 4 Táhlo elevon 2 Lože motoru 3 Plováky z EPP 2 Páka směrových kormidel 2 Horní VOP z EPP 1 Návod 1 Svislá ocasní plocha z EPP 2 Páka výškových kormidel 2 Táhlo směrových kormidel 2 Trup 1 Pomocné vodorovné plochy 2 Propojky výškových kormidel 2 Úhlová páka směrových kormidel 1 Zesílení hlavního dílu trupu 1 Dále budete potřebovat: Vteřinové lepidlo, aktivátor vteřinového lepidla, ostrý nůž, brusný papír. K osazení modelu je zapotřebí: přijímač (MZK), serva (Wipont W-060), regulátor (TMM nebo Jeti 12), akumulátorová baterie (3 články LiPol mah), motor (HCS-80/2E nebo podobný s výkonem asi 80 W). 6
