OBSAH. Qbiss Kvalitní, inovativní a chytré opláštění budovy 1. Estetika na nejvyšší úrovni 2. Kompletní řešení stěn 12. Maximální bezpečnost 14

Transkript

1

2 OBSAH Qbiss Kvalitní, inovativní a chytré opláštění budovy 1 Estetika na nejvyšší úrovni 2 Kompletní řešení stěn 12 Maximální bezpečnost 14 Aktivní péče o životní prostředí 15 Podpora a konzultace 16 Technické specifikace 17 Systém 18 Profil společnosti 22 Reference 23

3 Qbiss - QUALITY BUILDING INNOVATIVE SMART SKIN Qbiss One Vysoce estetické řešení kompletní fasády Qbiss One představuje designový a technologický průlom; kovový systém opláštění nabízí pravou alternativu ke klasické ochraně fasády. Qbiss One je prvotřídní řešení kompletního pláště budovy s jedinečnými zaoblenými rohy prvků. Přednosti Qbiss One: Vrcholná estetika - zaoblené rohy bez hran, záhybů nebo svárů Kompletní opláštění stěny - plně prefabrikovanýa samonosný systém Maximální bezpečnost - nehořlavé jádro, vodo- a vzduchotěsnost Aktivní péče o životní prostředí - energeticky úsporné řešení šetrné k životnímu prostředí 1

4 ESTETIKA NA NEJVYŠŠÍ ÚROVNI Qbiss One přináší největší tvůrčí volnost a nabízí architektům téměř neomezené možnosti. Bezpochyby se jedná o jeden z nejhladších a nejplošších fasádních systémů ve své třídě. Prvek fasády je sám o sobě vylepšen jedinečným zaobleným rohem, což eliminuje nutnost nýtování, řezání nebo svařování, jejichž stopy jsou běžně viditelné na tradičních tradičních fasádních prvcích. Možnosti spojování Systém Qbiss One umožňuje kombinování různých druhů zapuštěných a spárových spojení. Qbiss One B Qbiss One F Qbiss One FB Qbiss One BF Qbiss One BF-B Qbiss One BF-F 2

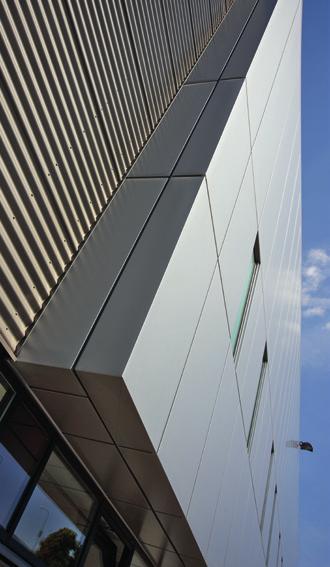

5 Prvotřídní provedení Qbiss One se vyznačuje jedinečným zaoblením rohu prvku. Řešení je výsledkem prvotřídního zpracování a použití nejmodernějších technologií i patentovaných výrobních systémů. Jedinečný zaoblený roh poskytuje vynikající estetický vzhled a zároveň brání vzniku jakékoliv koroze. Všechny ostatní výrobky dostupné na trhu používají přístup stříhej a slož, které je nutné manuálně sestavit a zatřít barvou. Prvotřídní provedení: Kompletně prefabrikované prvky - zpracované ostřednictvím automatizované a robotizované technologie Zajištěná kvalita - prvky jsou vyráběny v důsledně kontrolovaném prostředí Individuální řešení - prvky jsou vyráběny na zakázku podle požadavků projektu Robustní řešení - Qbiss One odpovídá přísným standardům CWCT * * Systém Qbiss One úspěšně prošel přísným testováním podle nejnovějších norem CWCT. Testování provedl Wintech Engineering Ltd, jedna z nejuznávanějších a nezávislých zkušebních laboratoří ve Velké Británii, akreditované u UKAS. 3

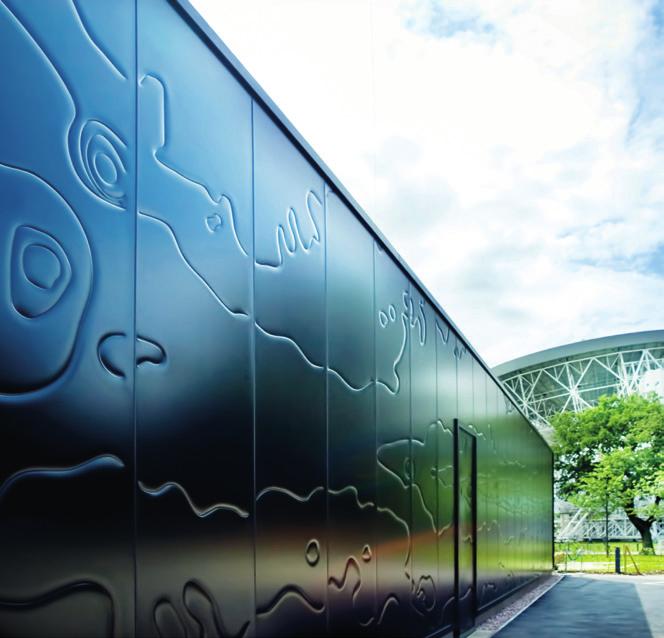

6 Individuální design ArtMe ArtMe je nejnovější unikátní povrchová úprava fasády, která umožňuje práci s doslova neomezenými tvary, vzory a vizuálními efekty, jež dodávají fasádě dramatické, individuální a tvůrčí vyznění. ArtMe umožňuje vytvořit vše od vzorů a obrazů až po nápisy, loga, značky a jiné kreace bez potřeby lepidla, pomocných prvků nebo konstrukčních řešení. 4

7 5

8 Různé možnosti montáže S důrazem na optimální flexibilitu fasády při navrhování obvodového pláště budovy vyvinula společnost Trimo čtyři výchozí varianty, umožňující dosáhnout nejrůznějších účinků. Základní rastr kladení prvků může být orientován vodorovně nebo svisle, aniž by byla jakkoliv omezena některá z deklarovaných technických vlastností. Možnosti montáže Qbiss One: klasická horizontální horizontální vázaná klasická vertikální vertikální vázaná 6

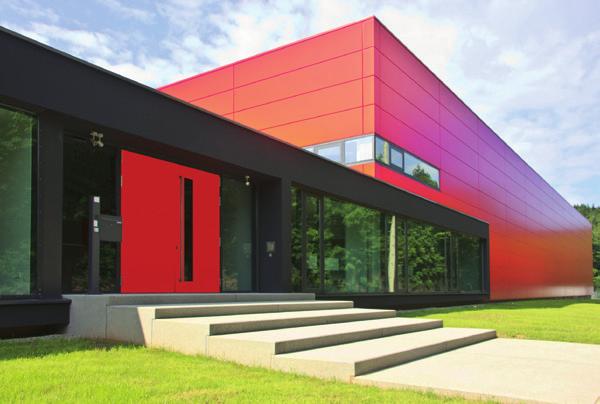

9 Osvětlení Qbiss One Osvětlení Qbiss One je prefabrikovaný prvek s integrovanými zdroji LED osvětlení. Nízkoenergetické, efektivní a trvanlivé LED osvětlení je k dispozici v širokém spektru barev a odstínů s pestrými možnostmi využití. Modulární a integrované Osvětlení Qbiss One je kompatibilní se všemi prvky Qbiss One, sestavení je bezproblémová a estetická. LED světla mohou být instalována horizontálně i vertikálně s důrazem na kreativní jakož i funkční výsledek. 7

10

11 Speciální řešení Architekti se neomezují jen na výraz obvodového pláště budovy, svůj zájem rozšiřují na celkovou konstrukci a svůj pohled, pocity a vize vztahují k budově jako celku. Proč tedy nevyužít vzory, které prokazatelně fungují fyzicky i umělecky, také v interiéru, na střeše, stropech nebo při individuálním návrhu rohů. K dispozici je široká paleta nebývalých možností, zbývá jen otázka, jak a kde je použít. 9

12 10 Výrobní centrum McLaren

13 11

14 KOMPLETNÍ ŘEŠENÍ STĚN Systém Qbiss One obsahuje všechny potřebné komponenty k řešení stěny jako celku (zevnitř ven). Prvky jsou samonosné, přičemž se jejich vlastní tíha přenáší tak, aby nedošlo k přetížení vedlejších nebo dalších prvků. Maximální možné rozpětí bez jakýchkoliv podpůrných prvků je 6,5 m, což spolu s kratší dobou výstavby a menším množstvím použitého materiálu snižuje náklady. Prvky Qbiss One jsou vyrobeny individuálně zvlášť pro každý projekt. Na místě výstavby není potřeba prvky řezat nebo jinak upravovat. Rentabilní Samonosná konstrukce; není potřeba žádných dalších podpůrných elementů nebo spodní konstrukce, stejně tak se zkrátí doba stavby. Nejsou zapotřebí cihly, beton ani žádná jiná forma kontinuelní plné stěny. Vzhledem k tomu, že je systém plně prefabrikovaný a obsahuje více než 95 % potřebných dílů, je ve srovnání se standardním řešením opláštění velmi výhodný: stavba je rychlejší, snazší, lepší a s přímou kontrolou kvality. Kompletní řešení stěny: Snižuje náklady samonosné prvky bez potřeby plné kontinuelní stěny Snižuje stres prvky, vyrobené předem v kontrolovaných podmínkách zajistí rychlou a efektivní stavbu Šetří čas až o 30 % rychlejší sestavení ve srovnání s typickým opláštěním budovy 12

15 Systém Qbiss One vs. Klasický vnější plášť budovy Systém Qbiss One Qbiss One má jedinečný zaoblený roh, který zaručuje jednoduchou manipulaci bez řezů, záhybů nebo svarů. Nejmodernější výrobní technologie umožňují výjimečnou plochost prvku. Prvky Qbiss One prvky jsou samonosné, nepotřebují další podporu. Maximální rozpětí prvku je 6,5 metru. Standardní skládaný plášť objektu Rohy tvořené řezáním a skládáním vytvářejí místa, kde je může narušit počasí a jsou méně estetické ve srovnání s rohem vyrobeným v rámci jednoho postupu. Klasický systém opláštění je omezen v délce rozpětí a k rozšíření potřebuje výztuhy. Výztuhy na fasádě bývají za určitého počasí vidět. Všechny prvky jsou prefabrikované a vyrobené na automatizované, robotizované výrobní lince. Proces prefabrikace šetří čas a náklady na místě stavby. Klasický systém opláštění se skládá z vnitřní stěny, izolace, dutiny a vnějšího pláště. Mezery ve struktuře představují potenciální místa vniku vody a působí jako tepelné mosty. Integrovaná nehořlavá izolace tvoří souvislou vrstvu v celém systému opláštění a brání tak vzniku tepelných mostů a zajistí výtečnou akustiku. Celý systém včetně integrovaných oken je testován podle standardů CWCT potvrzujících, že opláštění nepropouští vodu ani vzduch. Klasický systém představuje víceprvkovou stavbu dvou zdí, na níž se často podílejí dva týmy. To je nákladný a ne vždy na sebe navazující proces, který vyžaduje více aktivit a prodlužuje dobu výstavby. Klasický systém opláštění často trpí různou tepelnou roztažností vnější a vnitřní stěny, což může způsobit nadměrný pohyb a na kritických místech vede až k průniku vzduchu a vody. Systém Qbiss One Systém skládaného pláště 13

16 MAXIMÁLNÍ BEZPEČNOST Požární bezpečnost Jádro prvku je vyrobeno z minerální vlny, což je třída A1 nehořlavá, nedodává tedy ohni žádnou energii. Celý fasádní systém má klasifikaci A2 a s tloušťkou 133 mm odolává ohni dvě hodiny (konstrukce a izolace). Netoxický kouř Nehořlavé izolační materiály, jako je minerální vlna, neuvolňují toxický kouř, který bývá na rozdíl od ohně hlavní příčinou úmrtí v případech požáru. Záruka Qbiss One nabízí maximální ochranu proti korozi s Colorcoat PRISMA od Tata Steel po dobu až 30 let prostřednictvím záruky Confidex. Pojištění Fasádní systém Qbiss One byl testován a schválen podle standardů Factory Mutual (FM 4880, FM 4881) a Loss Prevention Certification Board (LPS 1208) v souladu s požadavky rizikového pojištění vlastnictví. Maximální bezpečnost: Třída odolnosti proti ohni EI 120 Záruka Confidex od Tata Steel po dobu až 30 let zajistí kompletní opravu v případě nepravděpodobného porušení povlaku. Požární bezpečnost Vzdušná nepropustnost Odolnost proti vodě FM to LPS 1208 Colorcoat Prisma nabízí u plných a metalických barev záruku Confidex po dobu až 30 let, u matných barev v oblastech Zóny 1 až 25 let a je tak nejobsáhlejší zárukou u užité ocele v Evropě. Pro uplatnění záruky nejsou zapotřebí žádné inspekce ani údržba. 14

17 AKTIVNÍ PŘÍSPĚVEK K ŽIVOTNÍMU PROSTŘEDÍ Qbiss One byl vyvinut s ohledem na životní prostředí, ve všech výrobních procesech je cílem minimalizovat emise a spotřebu energií, výrobky jsou navrženy tak, aby se daly po skončení životnosti snadno recyklovat. Energetická účinnost Fasádní systém Qbiss One byl navržen tak, aby poskytl komfortní životní prostor v souladu s požadavky na přímé konstrukční podmínky budovy. Systémy Qbiss One dosahují s izolací z minerální vlny hodnoty 0.16 W/m 2 K při tloušťce 240 mm. Nepropustnost vody a vzduchu Fasádní systém Qbiss One poskytuje vynikající vzduchotěsný a vodotěsný plášť, jak potvrzují testy v nejnáročnějších podmínkách norem CWCT. Qbiss One prošel také těžkým testem FM 4881 na hurikán. Recyklovatelnost a emise Fasádní systém Qbiss One je vyroben z ekologicky šetrných materiálů, je z 98% recyklovatelný a zanechává nízkou stopu CO 2, pouhých 44 kg/m 2 (LCA) v průběhu životního cyklu budovy a zároveň poskytuje příjemné pracovní prostředí. Energie Recyklovatelný účinnost Aktivní příspěvek k životnímu prostředí: z 98 % recyklovatelný výrobek stopa CO 2 pouhých 44 kg/m 2 vysoká energetická úřinnost až 0.16 W/m 2 K 15

18 PODPORA A KONZULTACE Od prvotního nápadu až ke konečné realizaci: Tým Qbiss vám v průběhu Vašeho architektonického projektu pomůže v každé fázi. Tým odborníků Qbiss je partner, na jehož komplexní podporu se můžete spolehnout po celou dobu trvání vašeho projektu: od plánování a objednávky přes vedení projektu až k jeho bezchybné realizaci. Individuální řešení: Expertní tým Qbiss poskytuje speciální produktová řešení navržená tak, aby dokonale vyhovovala projektu. Podpora a konzultace: t: e: robert.charousek@trimo.group.com Informativní model budovy (BIM) Informativní model budovy (BIM) umožňuje rychlé, přesné a esteticky perfektní znázornění obložené fasády ve 3D virtuálním prostředí spolu s přehledem parametrů, dat a výhod zvoleného systému. Rovněž urychluje komunikaci v počáteční fázi návrhu. Chcete-li podpořit a urychlit proces návrhu budovy, jsou Vám v knihovně BIM k dispozici objekty Qbiss One pro ArchiCad a projektový software Revit. Knihovna BIM Qbiss One je k dispozici na 16

19 TECHNICKÉ SPECIFIKACE Q-80 Q-100 Q-120 Q-133 Q-150 Q-172 Q-200 Q-240 Tloušťka (mm) Váha Qbiss One B (kg/m 2 ) Váha Qbiss One F (kg/m 2 ) U Součinitel prostupu tepla (W/m 2 K)* Třída odolnosti proti ohni / EI 30 EI 90 EI 120 EI 120 EI 120 EI 120 EI 120 Váha Qbiss One B Power T (kg/m 2 ) Váha Qbiss One F Power T (kg/m 2 ) U Součinitel prostupu tepla (W/m 2 K)* Qbiss One Power T Třída odolnosti proti ohni Qbiss One Power T / / EI 90 EI 120 EI 120 EI 120 EI 120 EI 120 Váha Qbiss One B Power S (kg/m 2 ) Váha Qbiss One F Power S (kg/m 2 ) U Součinitel prostupu tepla (W/m 2 K)* Qbiss One Power S Třída odolnosti proti ohni Qbiss One Power S / EI 30 EI 90 EI 120 EI 120 EI 120 EI 120 EI 120 Jádro izolace nehořlavá minerální vlna Třída A1 Rw Zvuková izolace (EN ) 30 (-1, 3) Délka mm Modulární šířka 1000 mm (k dispozici 600 až 1200) Vnější profil IVnitřní profil G - hladký g, s, v, v2, m2 - profile Propustnost vody Třída A (1200 Pa) * Konkrétní projektová data naleznete v Technických specifikacích CE dat nebo se obraťte na technickou podporu společnosti Trimo. Vypočítáno podle normy EN bez ohledu na ztráty podélných spojů. 17

20 SYSTÉM Qbiss One přináší systémový přístup k řešení obvodového pláště budovy tím, že sjednocuje všechny požadované funkční výhody vysoce kvalitních fasád s tou nejlepší estetikou. Představuje dokonalou kombinaci estetiky, designu a funkčnosti. Všechny jeho prvky, vyrobené s pomocí nejmodernější automatizované technologie, přinášejí trvanlivé stavební řešení. Hlavní součásti systému jsou: Modulární prvky fasády Spojovací a těsnící materiál Architektonické detaily Rohové prvky Podpůrná konstrukce (nastavitelná) Okna a dveře (volitelné) 18

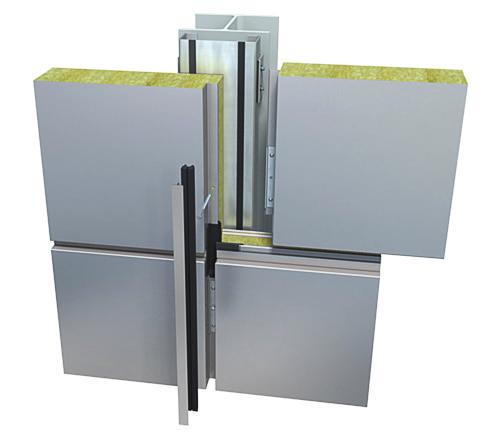

21 Modulární prvek fasády Základní prefabrikovaný modulární fasádní prvek Qbiss One se skládá ze dvou pozinkovaných a barvených ocelových plechů připevněných na nehořlavém jádru z minerální vlny. Všechny vrstvy spolu tvoří kompaktní prvek o tloušťce v rozmezí mm. Qbiss One je k dispozici buď úplně rovný, nebo zakřivený. V případě, že není třeba izolace, je Qbiss k dispozici také jako provětrávaný plášť bez izolace (Qbiss One S). Qbiss One rovný modulární fasádní prvek Qbiss One zakřivený modulární fasádní prvek 19

22 Architektonické detaily Qbiss One doplňuje široká paleta řešení architektonických detailů. Tato řešení nejen že zvyšují efektivitu práce, ale i zkracují proces navrhování projektů, stejně jako zajistí přitažlivý vzhled budovy s pomocí více než pěti set různých typových detailů. Detaily je také možno vytvořit na míru podle konkrétních přání a přizpůsobit je tak, aby vyhovovaly speciálním podmínkám projektu. Detail atiky Okno s upevněným sklem Detail základového soklu Rohový detail 20

23 21

24 PROFIL SPOLEČNOSTI Qbiss One je značka výrobku společnosti Trimo. Trimo je jedním z předních výrobců řešení pro obvodové pláště budov. Jeho rozvojové, výrobní a prodejní týmy mají za sebou více než 50 let zkušeností a řadu projektů realizovaných po celém světě. Vždy vám vyjdou vstříc s efektivními, inovativními a k životnímu prostředí odpovědnými řešeními. Trimo prodává své výrobky a služby pod svou vlastní značkou ve více než padesáti zemích světa. Prodejní síť společnosti Trimo zahrnuje více než 25 zemí, výrobní závody provozuje ve Slovinsku a v Srbsku. Značky výrobků Trimo: Q-Air, skleněný závěsný fasádní systém Trimoterm, ohnivzdorné střechy a fasády Qbiss One, kovový modulární fasádový systém Modulární prostorová řešení Trimo Qbiss One spolu s ArtMe, designové řešení Kovové konstrukce Trimo 22

25 REFERENCE AUTOMOBILOVÝ PRŮMYSL LETECTVÍ Výrobní centrum McLaren, UK Autosalón Porsche, BE, NL, DE, RU, KZ Musa Motors, RU Autosalón Renault, CH Autosalón Mercedes-Benz, UK Automobilová továrna Mercedes-Benz, HU Servis nákladních aut Mercedes-Benz, CH Autosalón Land Rover, RU Letiště Heathrow, UK Letiště Gatwick, UK Letiště Zvartnots, AM Lufthansa Technik AG Hamburg, DE Pilotní škola Airbus, ES Motorárna Rolls-Royce, UK Letiště Luton, UK OBČANSKÉ STAVBY Škola Winifred Holtby and Tweendykes, UK Vzdělávací společnost East Blackburn, UK Centrum pro astrofyziku Jodrell Bank, UK Lékařská fakulta, Lublaňská univerzita, SI Univerzitní nemocnice Wales, UK Nádraží vysokorychlostní železnice Vialia, ES New York University, AE Koncertní sál v Novosibirsku, RU Datové centrum, UK Vysoká škola Deutenberg, DE Kulturní centrum First Street, UK Kongresové centrum CWK, PL Hlavní pošta Zemun, RS SPORTOVNÍ STAVBY Fotbalový stadion PGE Arena Gdansk, PL Městský stadion Poznan, PL Hokejový stadion Aréna Ondreja Nepelu, SK Emirates Arena a Velodrom Sir Chris Hoy, UK Plavecký stadion Pardubice, CZ ADMINISTRATIVNÍ OBJEKTY Kancelářská budova Munsters Metaal Helmond, NL Kancelářská budova Belimed, SI Sídlo společnosti Meyn Head, NL Kancelářské a rezidenční centrum Indigo Blue, UK OBCHODNÍ STAVBY VÝROBA & LOGISTIKA Výrobní závod Knorr- Bremse, HU Továrna Lego, CZ, HU, MX Irský výrobní závod Coca Cola, IE Centrum DHL, NL Logistické centrum PartyRent, DE Logistické centrum Rewe, DE Nákupní centrum C.C. Centrum Factory, ES Nákupní centrum Domodedovo, RU Nákupní galerie Ostrovia, PL Nákupní centrum Rock, UK OBI Centre, RU Nákupní centrum Yas Mall, AE Nákupní centrum West Centre Graz, AT Módní dům Stöcker, AT Nákupní centrum Eurotorg, BY 23

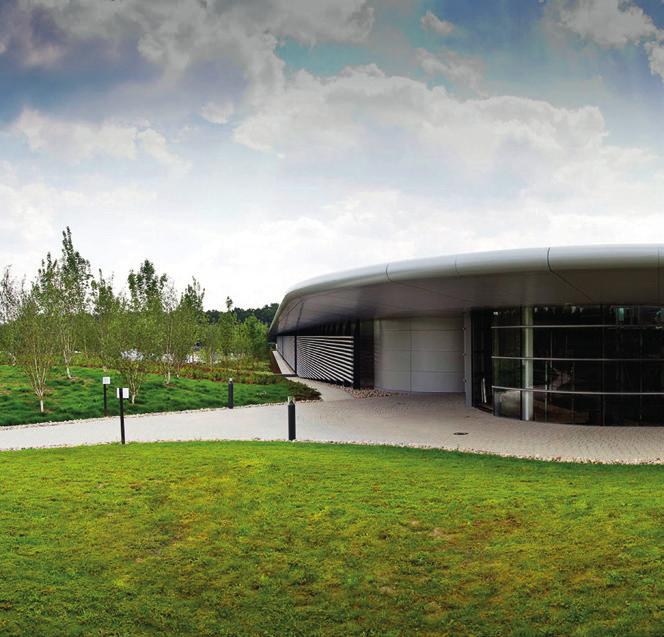

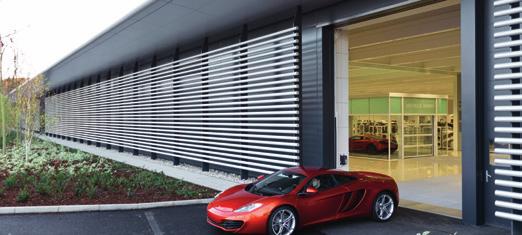

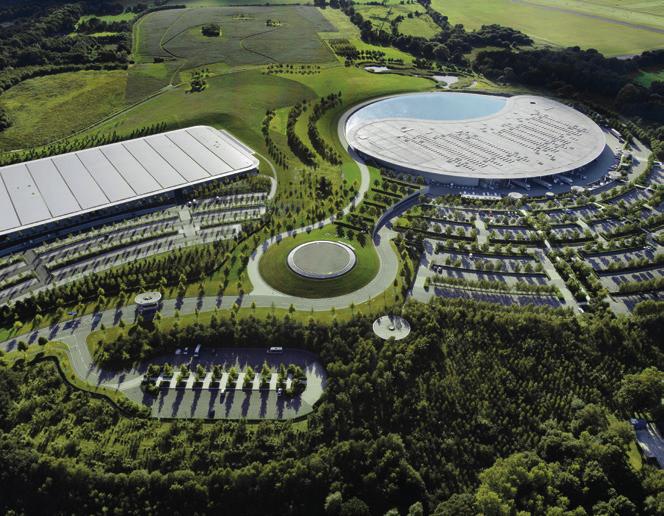

26 Výrobní centrum McLaren

27 Místo: Velká Británie Rok dokončení: 2011 Architekt: Foster + Partners Opláštění: Qbiss One F 25

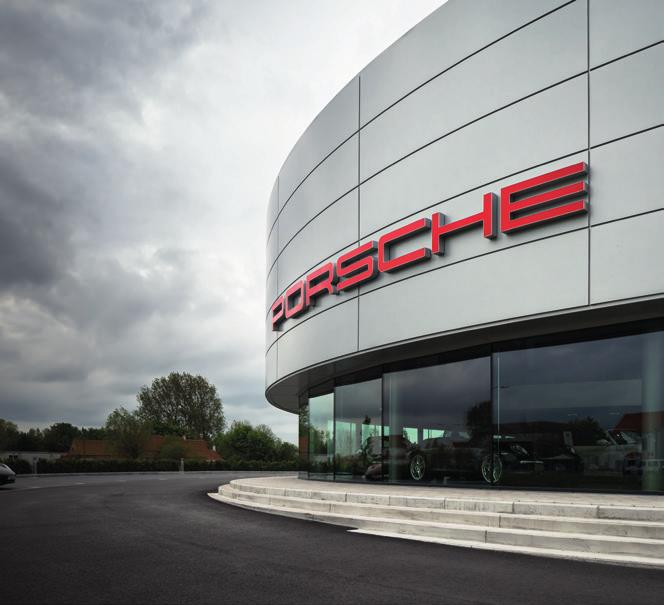

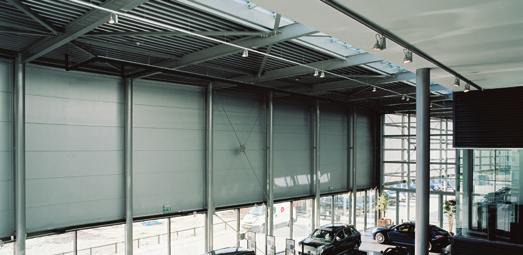

28 26 Autosalón Porsche

29 Místo: Belgie Rok dokončení: 2011 Architekt: AAVO Architects Opláštění: Qbiss One B 27

30 28 Fotbalový stadion PGE Arena Gdansk

31 Místo: Polsko Rok dokončení: 2011 Architekt: RKW Rhode Kellermann Wawrowsky Opláštění: Qbiss One B 29

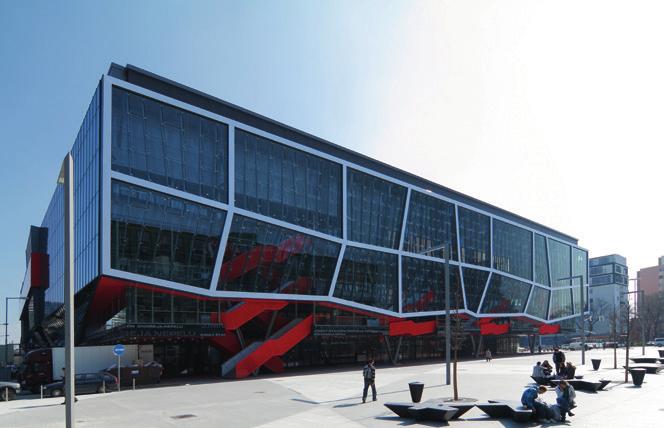

32 30 Hokejový stadion Aréna Ondreja Nepelu

33 Místo: Slovensko Rok dokončení: 2011 Architekt: Fischer Atelier Opláštění: Qbiss One B 31

34 32 Emirates Arena a Velodrom Sir Chris Hoy

35 Místo: Velká Británie Rok dokončení: 2012 Architekt: 3DReid Opláštění: Qbiss One B 33

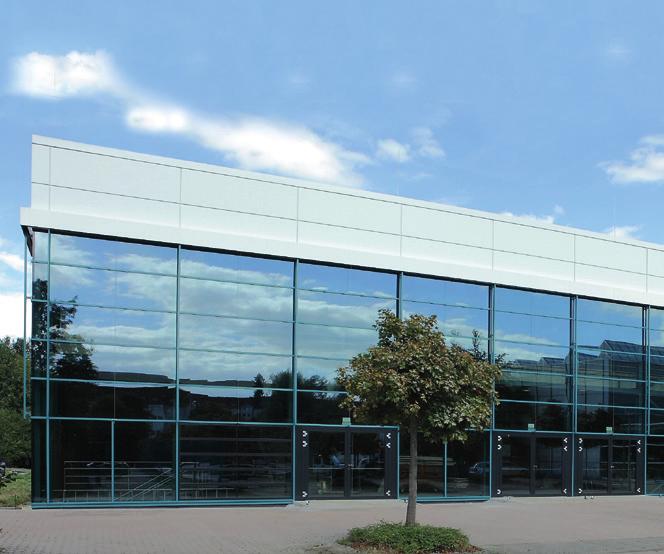

36 34 Vysoká škola Deutenberg

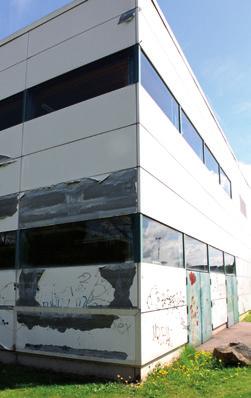

37 Před Po Místo: Německo Rok dokončení: 2011 Architekt: Becker Ellenberger Architekti Opláštění: Qbiss One 35

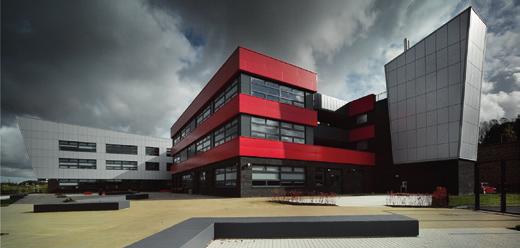

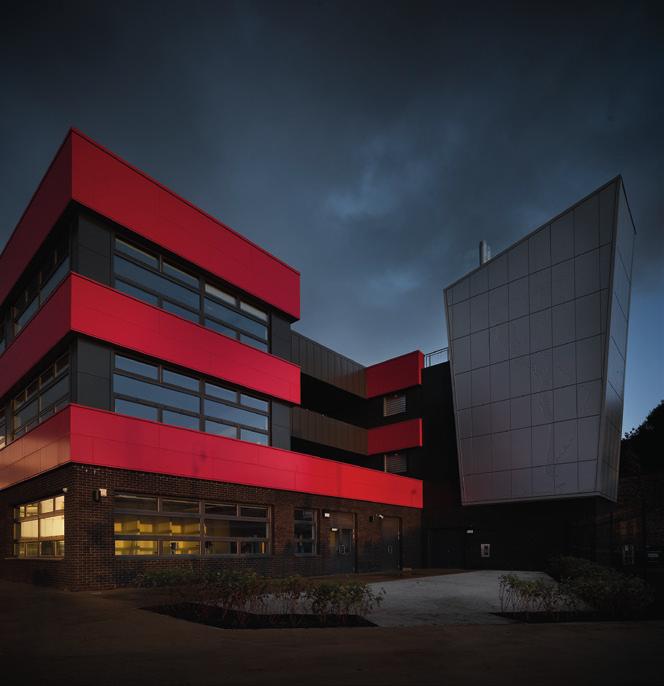

38 36 Vzdělávací společnost East Blackburn

39 Místo: Velká Británie Rok dokončení: 2012 Architekt: Nicholas Hare Architects Opláštění: Qbiss One B, Qbiss One F, ArtMe 37

40 38 Nádraží vysokorychlostní železnice Vialia

41 Místo: Španělsko Rok dokončení: 2010 Architekt: Métrica Tip Arquitectura Opláštění: Qbiss One B 39

42 40 Letiště Heathrow, Terminál 2, hala B

43 Místo: Velká Británie Rok dokončení: 2009 Architekt: Grimshaw Architects Opláštění: Qbiss One B 41

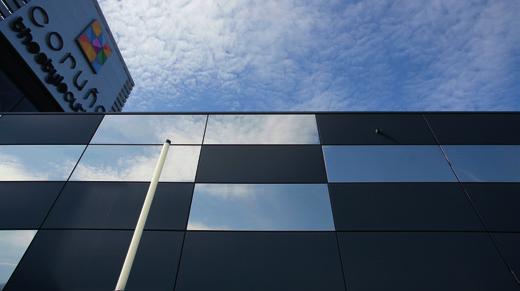

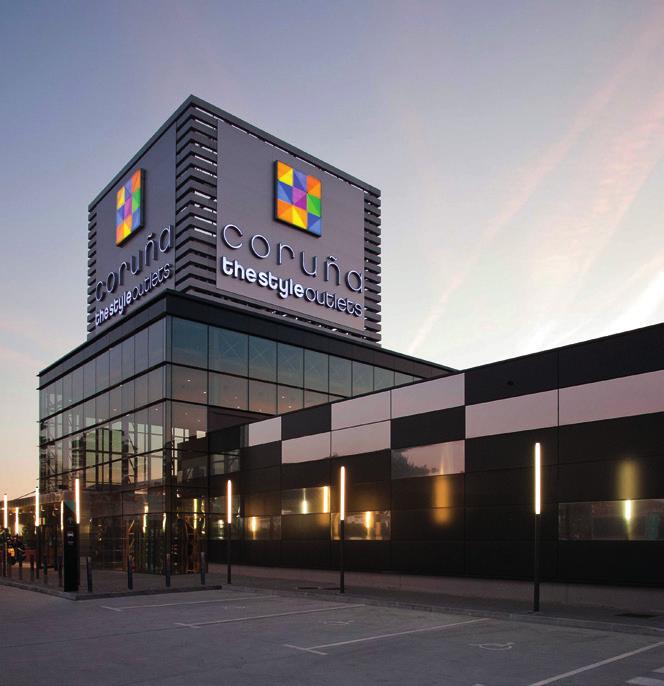

44 42 Nákupní centrum C.C. Výstup z továrny

45 Místo: Španělsko Rok dokončení: 2011 Architekt: Rosa López Opláštění: Qbiss One B 43

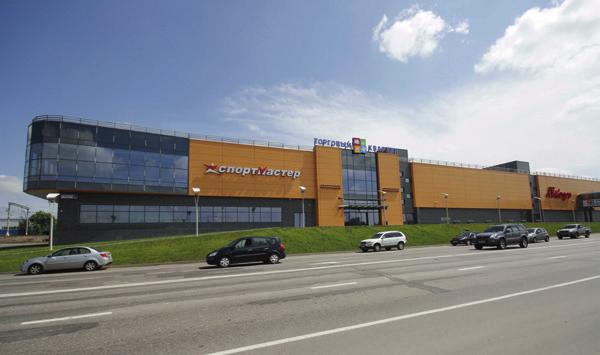

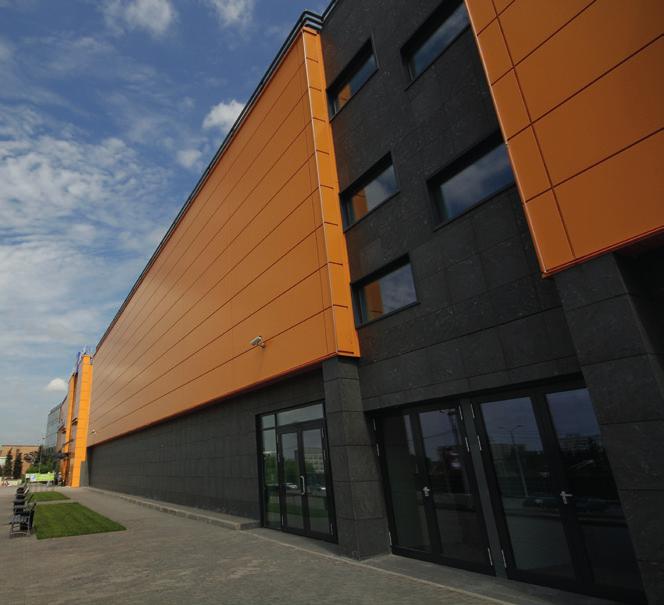

46 44 Nákupní centrum Domodedovo

47 Místo: Rusko Rok dokončení: 2011 Architekt: Jupatov Jury Dmitryevic Opláštění: Qbiss One B 45

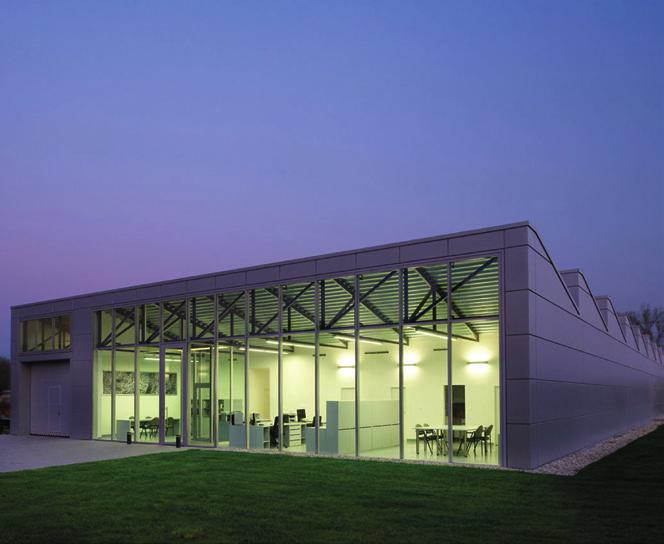

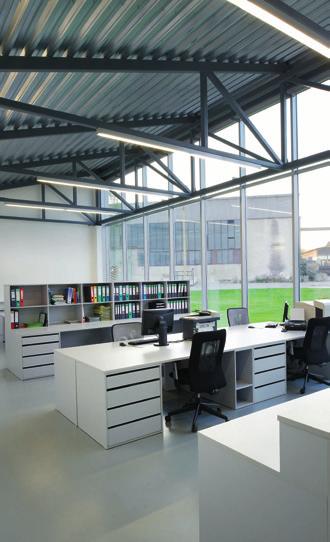

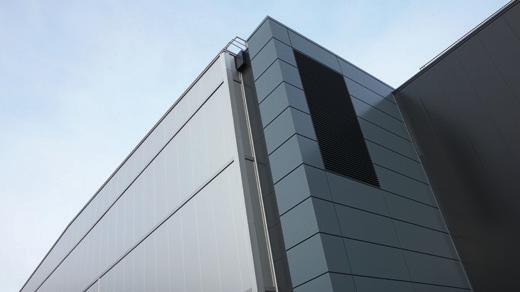

48 Výrobní hala Mercut

49 Místo: Česká republika Rok dokončení: 2011 Architekt: Nextlevel Studio Opláštění: Qbiss One B 47

50 48 Logistické centrum Schuh Marke Zentrale

51 Místo: Německo Rok dokončení: 2012 Architekt: *marcbetz architektur Opláštění: Qbiss One B 49

52 50 Kancelářská budova Munsters Metaal Helmond

53 Místo: Nizozemí Rok dokončení: 2010 Architekt: Architectenburo Joosten BNA Opláštění: Qbiss One B 51

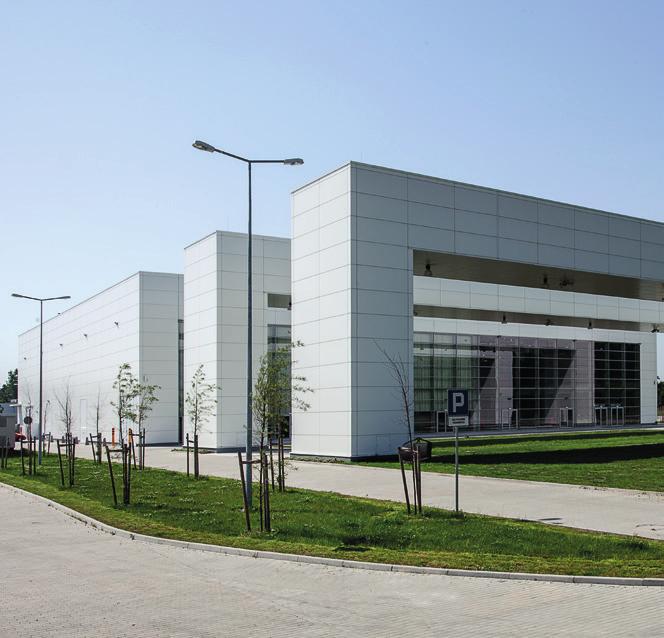

54 52 Kongresové centrum CWK Opole

55 Místo: Polsko Rok dokončení: 2013 Architekt: Archimental S.C. Opláštění: Qbiss One B 53

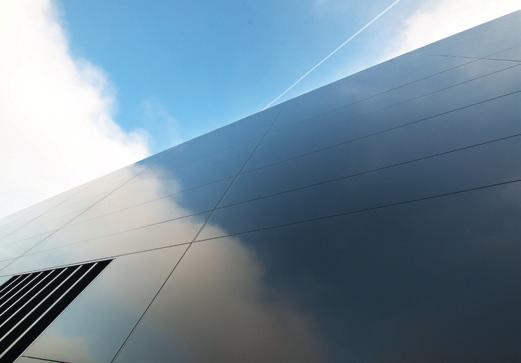

56 54 Logistické centrum PartyRent

57 Místo: Německo Rok dokončení: 2013 Architekt: Jarosch Architektur Darmstadt Opláštění: Qbiss One B 55

58 56 Módní dům Stöcker

59 Místo: Rakousko Rok dokončení: 2013 Architekt: F2-Architekten ZT GmbH Opláštění: Qbiss One B 57

60 Trimo d.o.o. Prijateljeva cesta 12, 8210 Trebnje, Slovenia t: +386 (0) f: +386 (0) Vydal: Trimo d.o.o., CZ 04/2017
