1 Vasco Translator Solid 4 NÁVOD K OBSLUZE ČESKÝ

2 Copyright 2017 Vasco Electronics LLC

3 Obsah 1. Použití přístroje Funkční tlačítka Nabíjení baterie Paměťová karta Tovární SIM karta Nabíjení karty Platnost karty Číslo SIM karty První spuštění přístroje 7 2. Vasco Translator Volba zdrojového a cílového jazyka Rozeznávání řeči Textová pole Výslovnost Smazání textu Spodní pásek Menu Konverzace Užitečné fráze Nastavení Počítadlo překladů Sítě Nastavení WiFi Změnit upřednostňovaného operátora ručně Zařízení 17 Technická specifikace 18

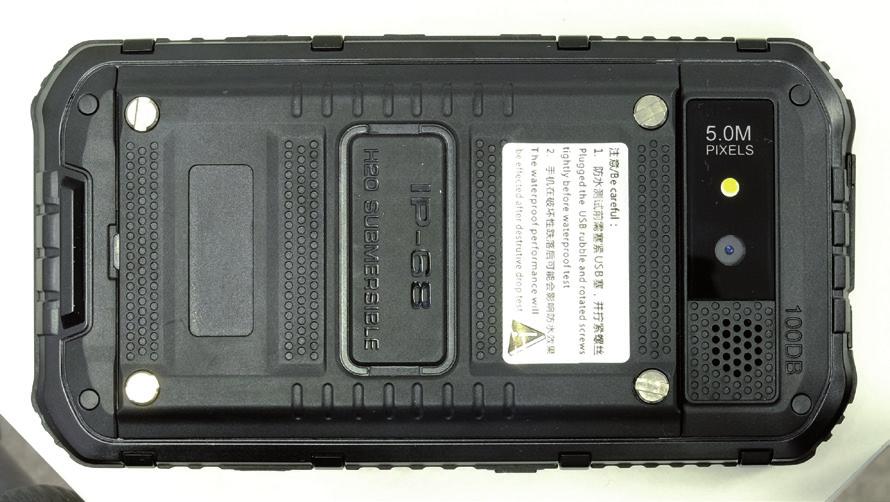

4 4 1. Použití výrobku M PIXELS RESET Zapnout/Vypnout, 2. Reset, 3. Hlasitost, 4. Hlasitost, 5. Zapnout kameru/tlačítko spouště, 6. Menu,7. Domů, 8. Mikrofon, 9. Zpět, 10. Přední kamera, 11. Zadní kamera, 12. Reproduktor 13. USB/ Vstup na sluchátka,

5 5 1.1 Funkční tlačítka Tlačítko Zapni/Vypni Když je přístroj vypnutý: přidržte tlačítko cca 5 sekund, aby přístroj zapnout. Zapnutý přístroj: Zmáčkněte tlačítko, aby přístroj zablokovat, zmáčkněte znovu, aby odblokovat displej přístroje. Aby vypnout přístroj, přidržte tlačítko 5 cca 1 vteřinu a poté zmáčkněte Vypnout. Aby znovu zapnout přístroj, přidržte tlačítko 5 cca 1 vteřinu a vyberte Reboot. Aby zapnout režim letadlo, přidržte tlačítko 5 cca 1 vteřinu a vyberte Režim letadlo. Po zapnutí této funkce přístroj ztratí připojení GSM a WiFi. Stejným způsobem můžete tento režim vypnout. Aby zcela vypnout zvuky v přístroji, přidržte tlačítko 5 cca 1 vteřinu a vyberte ikonku přeškrtnutého reproduktoru. Aby nastavit v přístroji režim vibrací, přidržte tlačítko 5 cca 1 vteřinu a zmáčkněte na ikonku.s vibracemi. Aby zapnout zvuk, přidržte tlačítko 5 cca 1 vteřinu a vyberte ikonku s reproduktorem. Hlasitost Když je přístroj zapnutý, zmáčkněte tlačítko 1 nahoru nebo dolů, aby zvýšit nebo snížit hlasitost. Na obrazovce se objeví pásek informující o této činnosti. Níže zobrazený pásek znázorňující úroveň hlasitosti můžete využít také pro ovládání hlasitosti jednoduše tak, že budete posouvat modré kolečko doleva (aby ztišit) nebo doprava (aby zvýšit hlasitost).

6 6 1.2 Nabíjení baterie Aby nabít baterii, vložte nabíječku do zásuvky a následně připojte kabel od nabíječky do přístroje. Po připojení nabíječky ukazatel baterie přejde do režimu nabíjení. Baterie je zcela nabitá po cca 4 hodinách. Po nabití přístroje vyjměte kabel od nabíječky z přístroje a nabíječku ze zásuvky. POZOR: K nabíjení baterie by mělo docházet v dobře větrané místnosti v teplotě od -10oC do +35oC. K nabíjení používejte nabíječku dodanou výrobcem. Použití jiné nabíječky může způsobit poškození přístroje. 1.3 Paměťová karta Přístroj je vybaven paměťovou kartou. Vyjmutí této karty nebo její poškození může způsobit, že přístroj nebude správně fungovat. V případě poškození karty kontaktujte dodavatele, u kterého jste přístroj zakoupili. 1.4 Tovární SIM karta Přístroj je vybaven mezinárodní SIM kartou, která umožňuje, aby přístroj fungoval bez připojení k síti WiFi. Tovární SIM karta je předplacenou SIM kartou. Nevyžaduje placení paušálu ani žádné smlouvy Nabití SIM karty V době nákupu přístroje je karta aktivní a přednabitá. Aby dobít účet navštivte stránku: nebo kontaktujte dodavatele.

7 Platnost karty Platnost tovární SIM karty vyprší po 2 letech od poslední operace. Aby prodloužit platnost karty, stačí když přístroj použijete Číslo SIM karty Vaše číslo začíná předčíslím Celé číslo naleznete na vnitřní straně obalu nebo uvnitř krabice. POZOR: Neohýbejte ani nepište po SIM kartě. SIM karta nemůže přijít do styku s vodou, prachem ani s proudem. 1.5 První spuštění přístroje Během prvního spuštění přístroje, přejeďte prstem do leva nebo doprava a následně zvolte uživatelský jazyk a seznamte se s podmínkami použití. Volba jazyka mění regionální nastavení přístroje jazyk a druh klávesnice. Po spuštění přístroje uvidíte hlavní displej Vasco Translatoru. Přístroj je hotový k použití. 2. Vasco Translator Vasco Translator slouží k překládání libovolných vět, frází nebo slov. Text můžete vepsat ručně a také pomocí funkce rozeznávání řeči. Aby aplikace správně fungovala, je nutné být připojen k síti WiFi nebo k síti GSM.

8 8 2.1 Volba zdrojového a cílového jazyka Anglický Arabský Bulharský Český Dánský Estonský Finský Když zmáčknete tlačítko s vlajkou, zobrazí se seznam dostupných jazyků. Aby zvolit příslušný jazyk, rolujte seznamem nahoru nebo dolů a následně zvolte vybraný jazyk. Francouzský Holandský Italský Japonský Litevský Lotyšský Maďarský Německý Norský 2.2 Rozeznávání řeči Mluvte Výslovnost Smazat Tlačítko «mluvte» slouží k zadání textu s využitím technologie rozeznávání řeči. Aby zadat text zmáčkněte a přidržte tlačítko a následně monotónním tónem, zřetelně ze vzdálenosti cca 15 cm od přístroje, vyslovte větu.

9 9 Po vyslovení věty můžete pustit tlačítko. Překlad je automatický a trvá cca dvě vteřiny. POZOR: Kvalita rozeznávání řeči může být ovlivněna hlučným prostředím. 2.3 Textová pole Mluvte Výslovnost Smazat Slouží k vepsání textu. Po zmáčknutí horního nebo spodního textového pole se objeví dotyková klávesnice, pomocí které můžete vepsat slovo nebo větu, kterou chcete přeložit. Po vepsání věty stiskněte Hotovo, aby překlad mohl být proveden. Můžete změnit jazyk klávesnice přidržením mezerníku s názvem jazyka a přesunutím prstem na Vámi zvolený jazyk. Pokud chcete napsat písmeno s českým diakritickým znaménkem, stiskněte a přidržte písmeno a následně přesunutím prstem po obrazovce zvolte příslušné písmeno. Existuje možnost zvětšení horního nebo spodního textového pole, zmáčknutím tlačítka «zvětšit». Aby zavřít okno zvětšování je třeba zmáčknout tlačítko «zpět».

10 Výslovnost Mluvte Výslovnost Smazat Zmáčknutí tlačítka «výslovnost» způsobuje vyslovení přeloženého textu. Výslovnost je dostupná pro vybrané jazyky. Pokud je ikonka v šedé barvě, to znamená, že pro daný jazyk není výslovnost dostupná. Když přidržíte tlačítko, objeví se zámek. Označení tlačítka výslovnosti zámkem způsobuje automatické zapnutí funkce výslovnosti po přeložení zadaného textu. Analogickým způsobem tuto funkci vypnete. 2.5 Smazání textu Mluvte Výslovnost Smazat Tlačítko «smazat» slouží ke smazání celého zadaného textu.

11 11 Pokud chcete smazat jednotlivá písmena nebo slova, použijte tlačítko ke smazání, které je dostupné na dotykové klávesnici. 2.6 Spodní pásek DATA aj aj wyczyść wyczyść Ukazatel baterie Ikonka ukazuje aktuální stav nabití baterie. Tlačítko WiFi Stisknutí tlačítka způsobuje zapnutí nebo vypnutí připojení k WiFi. Pokud je tlačítko zelené, je připojení k WiFi aktivní. Pokud je tlačítko šedé funkce není aktivní. Pokud přidržíte tlačítko, zobrazí se Vám seznam dostupných sítí WiFi. Tlačítko GSM Stisknutí tlačítka způsobuje zapnutí nebo vypnutí mobilního připojení. Pokud je tlačítko zelené, mobilní připojení je aktivní. DATA Tlačítko DATA Stisknutí a delší přidržení tlačítka DATA způsobuje zapnutí nebo vypnutí mobilního připojení. Pokud ikona DATA svítí zeleně, je mobilní připojení aktivní.

12 12 3 Menu Aby zobrazit menu zařízení stiskněte tlačítko menu nacházející se v levém dolním rohu. 3.1 Konverzace tato aplikace umožňuje vézt konverzaci mezi dvěma osobami ve dvou jazycích. 3.2 Užitečné fráze Je to soubor nejčastěji využívaných během cestování vět a frází. 3.3 Převodník jednotek aplikace, díky které přepočítáte měnu a jednotky mír, váhy, tlaku atd. 3.4 Kalkulačka dodatečná aplikace, díky které můžete provádět jednoduché a více pokročilé matematické operace. 3.5 Fotoaparát Po spuštění aplikace se zobrazí podmenu. Vyberte fotoaparát nebo galerii. 3.6 Historie umožňuje sledování, modifikaci nebo odstranění historie překladů. Historie překladů: Aby zobrazit danou frázi v hlavním okně aplikace, stačí stisknout zvolený překlad. Aby odstranit zvolený zápis je třeba přidržet daný řádek cca 1 vteřinu a následně vybrat možnost «Odstranit zápis z historie». Aby zrušit volbu, stiskněte «zpět». Aby zvětšit zvolený překlad, stačí stisknout tlačítko «zvětšit». Historie konverzací: Aby zobrazit zvolenou konverzaci, stačí stisknout zvolený název konverzace.

13 13 Aby změnit název konverzace nebo odstranit konverzaci je třeba přidržet zvolený řádek cca 1 vteřinu a vybrat vhodnou možnost. 3.7 Smazat historii umožňuje odstranit celou historii překladů a konverzací. 3.8 Prověřit aktualizace umožňuje zkontrolovat dostupné aktualizace softwaru zařízení. Aby stáhnout aktualizace je nutné, aby bylo zařízení připojené k WiFi. Pokud je dostupná nová verze programování, po zmáčknutí tlačítka Prověřit aktualizace se objeví informace o nové aktualizaci a možnost stáhnutí. Aby aktualizovat software, stáhněte a nainstalujte aplikaci, zmáčkněte ok a znovu zapněte zařízení. Pokud nejsou žádné dostupné aktualizace, zobrazí se informace: Žádné nové verze. Číslo současné verze Vašeho zařízení naleznete v informacích O zařízení v pravém horním rohu. Pokud se zobrazí hlášení: zařízení není zaregistrované, kontaktujte dodavatele. 3.9 Nastavení umožňuje změnit nastavení WiFi a jazyka menu. Obsahuje také počítadlo překladů (viz bod 6) O zařízení obsahuje licenci a podmínky používání přístroje. Najdete zde také informace o verzi softwaru a unikátní identifikátor zařízení.

14 14 4 Konverzace Chtěl bych jít do kina I would like to go to the movies We can go tomorrow Můžeme jít zítra Zítra nemůžu Tomorow I can t Tato aplikace umožňuje vézt konverzaci mezi dvěma osobami ve dvou jazycích. Aby spustit Konverzace zvolte v hlavním menu Vasco Translatoru možnost Konverzace. Volba jazyka se provádí na hlavní obrazovce Vasco Translatoru. Mluvte Výslovnost Mluvte Aby začít konverzaci, je třeba stisknout a přidržet tlačítko s vlajkou země osoby, která začíná konverzaci. Na obrazovce se objeví ikonka mikrofonu. Je třeba stisknout a přidržet tlačítko s vlajkou a v tuto chvíli je třeba jednotným tónem vyslovit větu a následně tlačítko pustit. Překlad trvá cca dvě vteřiny. Na obrazovce se objeví text osoby označený vlajkou, která vyslovila větu. Dole, větším písmem se objeví překlad. Účastník dialogu by měl zopakovat výše popsané kroky tím, že stiskne tlačítko s vlajkou své země. Aby zvětšit zvolený text, je třeba stisknout tlačítko zvětšení. Aby si poslechnout poslední přeloženou větu, je třeba stisknout tlačítko přehrát nebo řádek s překladem. Když odejdete z aplikace Konverzace, překlad se automaticky uloží s výchozím názvem v podobě: věta, která začíná konverzaci a datum. Můžeme také uložit konverzaci ručně stisknutím

15 15 tlačítka Menu. Objeví se možnost Uložit jako. Aby konverzaci uložit, je třeba vepsat název a následně stisknout potvrzující tlačítko. Všechny konverzace se ukládají do historie, která je dostupná v menu hlavní obrazovky. 5 Užitečné fráze Aby spustit aplikaci Užitečné fráze je potřeba v hlavním menu Vasco Translatoru vybrat ze seznamu Užitečné fráze. Po spuštění se objeví okno pro výběr jazykového páru. První pole se týká jazyka, ve kterém bude fráze zadávaná do přístroje. Druhé pole se týká jazyka, do kterého bude fráze přeložená. Tlačítko OK potvrzuje volbu. Objeví se okno, kde je možné zadat větu. Vepište z klávesnice začátek věty. Po vepsání počátečních písmen se objeví seznam s nápovědami. Vyberte ze seznamu větu a automaticky budete přesměrování do dalšího okna. V prvním poli bude zobrazen Vámi zvolený text i s tlačítkem Výslovnost. V dalším poli naleznete překlad zvolené věty také s možností výslovnosti rodilým mluvčím. Pokud se chcete vrátit k výběru jazykového páru nebo zcela opustit aplikaci jazykové fráze, stiskněte tlačítko zpět.

16 16 6 Nastavení Nastavení Vasco obsahují takové funkce jak: počítadlo překladů, spravování sítěmi WiFi a také užitečná nastavení přístroje. 6.1 Počítadla překladů Počítadlo překladů umožňuje kontrolovat aktuální počet překladů, provedených v síti GSM nebo během připojení k síti WiFi. Pokud chcete počítadlo vynulovat, stiskněte na jeho název a potvrďte jeho vynulování. Můžete vynulovat také všechna počítadla pomocí tlačítka Vynulovat počítadlo. 6.2 Sítě Nastavení WiFi Zde se můžete připojit k jakékoliv síti WiFi. Pokud vidíte nápis WiFi je vypnuté, stiskněte ikonku WiFi nacházející se na spodu obrazovky. Tehdy bude zahájeno vyhledávání dostupných sítí WiFi. Zámek takto je označená zabezpečená síť heslem. Pokud se chcete k této síti připojit, stiskněte název sítě WiFi a následně zadejte heslo. Dosah zobrazuje sílu signálu WiFi. Čím je více zelených čárek, tím je dosah sítě silnější. Název název vyhledané sítě. POZOR: Síť WiFi bez zámku znamená, že je síť nezabezpečená. Aby se připojit k této síti, není potřeba zadat heslo. Vasco Translator se připojí automaticky pouze k takovým sítím, které nevyžadují dodatečné činnosti takové jak např.: zadání hesla nebo souhlas s podmínkami.

17 Změnit upřednostňovaného operátora ručně Tato funkce umožňuje vyhledat upřednostňovaného operátora mobilní sítě v zemi, ve které se nyní nacházíte a následně se ke zvolenému operátorovi připojit. Ujistěte se, že jste připojení k síti WiFi nebo GSM. Zvolte kontinent, na kterém se právě nacházíte, např. Evropa. Následně zvolte zemi, ve které se právě nacházíte, např. Polsko. Seznamte se s informacemi a potvrďte je. Na další obrazovce zvolte: Select manually. Seznamte se s tím a potvrďte poznámku. Nastane vyhledávání aktuálních sítí GSM. Zvolte jednu z nich a počkejte chvíli na zaregistrování do sítě GSM. Hotovo. Nyní můžete využívat služby jiného operátora. POZOR: Po zvolení této funkce přístroj NEBUDE automaticky vyhledávat jiného operátora. Je proto nutné zopakovat tyto kroky a zvolit možnost Select automatically Zařízení Jazyk menu - Jazyk menu umožňuje rychlou změnu jazyka celého menu a klávesnice. Jas obrazovky - nastavte jas obrazovky ručně nebo zvolte automatický Automatické otáčení obrazovky - zapnout/vypnout otáčení obrazovky

18 Technická specifikace Displej Procesor Paměť RAM Paměť ROM Modem 3G Wi-Fi Baterie Rozměry Hmotnost Vstup na sluchátka Vstup USB Podpora karet SD Fotoaparát Ochrana IP Dotykový 4 IPS, 800x480 MTK6582 4x1.3GHz 1 GB, DDR3 8 GB Tak b/g/n 3000 mah, lithium-iontová 134 x 73 x 21 mm 230 g 3,5 mm Micro USB Ano, MicroSD (do 32GB) Přední: 2 Mpx, Zadní: 5 Mpx IP-68, voděodolnost a odolnost proti prachu
