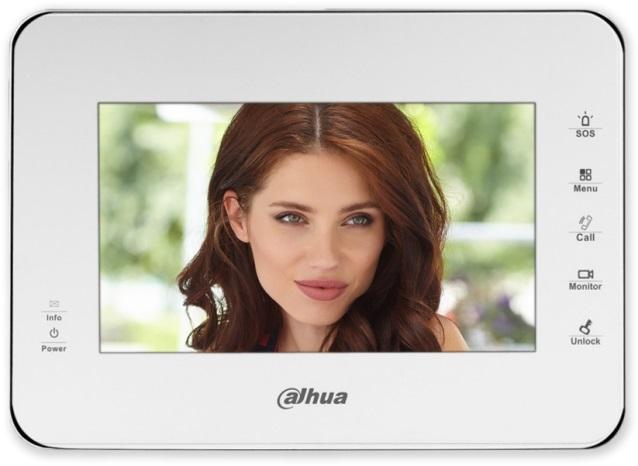

1 Vnitřní video jednotky VTH (VTH1550CH, VTH1560BW, VTH1520AS-H) Instalační a uživatelský manuál Vnitřní IP videojednotky VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba 7:00 15:30) evs@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne: Poslední aktualizace dne: Vždy si zkontrolujte aktuálnost manuálu na webu v kartě Ke stažení u daného výrobku! VARIANT plus s.r.o.

2 1 Obsah 1 OBSAH TECHNICKÉ PARAMETRY MONTÁŽ ZAPOJENÍ OVLÁDÁNÍ ZÁKLADNÍ OVLÁDÁNÍ HLAVNÍ OBRAZOVKA INTERKOM VOLÁNÍ MEZI MONITORY MONITOROVÁNÍ PŘÍJEM HOVORU NASTAVENÍ ZVONKU OD BYTOVÝCH DVEŘÍ HISTORIE PROHLÍŽENÍ ZÁZNAMŮ V PAMĚTI NASTAVENÍ MONITORU INSTALAČNÍ NASTAVENÍ UŽIVATELSKÉ NASTAVENÍ Přiřazení externí kamery Dahua POPLACHOVÁ SIGNALIZACE ZAPOJENÍ ZÓN NASTAVENÍ ZÓN NASTAVENÍ TÓNŮ PŘI POPLACHU NARUŠENÍ ZÓNY HISTORIE ZÁZNAMŮ

3 2 Technické parametry 2.1 Montáž Pro jednotku vyberte vhodné umístění uvnitř budovy, pod jednotkou musí být dostatečný prostor pro propojení přívodních vodičů(doporučujeme použít instalační krabici např. KO68). Jednotka se montuje na povrch pomocí přiloženého držáku. 1. Namontujte plechový držák na vhodné místo tak, aby monitor bylo možné nasunout na držák směrem dolů nebo do boku podle typu monitoru. 2. Propojte vodiče dle schématu, zapojte jednotku na konektory. 3. Monitor nasaďte na držák a posunem dolů nebo do boku dle typu monitoru jej na držáku upevněte. Je vhodné zvolit takové umístění, aby všichni, kteří budou monitor používat, měli optimální pohled na obrazovku (zvolit kompromis mezi nejmenším a největším uživatelem). 3

4 2.2 Zapojení VTH1520AS-H: 1 Konektor RJ45 pro připojení LAN sítě 2 Konektor napájení 12V= 3 Nepoužito 4 Konektor pro 8 alarmových vstupů, připojení tlačítka domovního zvonku 5 Konektor pro připojení sluchátka 6 Otvory pro uchycení držáku na stěnu 7 Otvor pro aretaci monitoru k držáku 8 Uchycení šňůry ke sluchátku 4

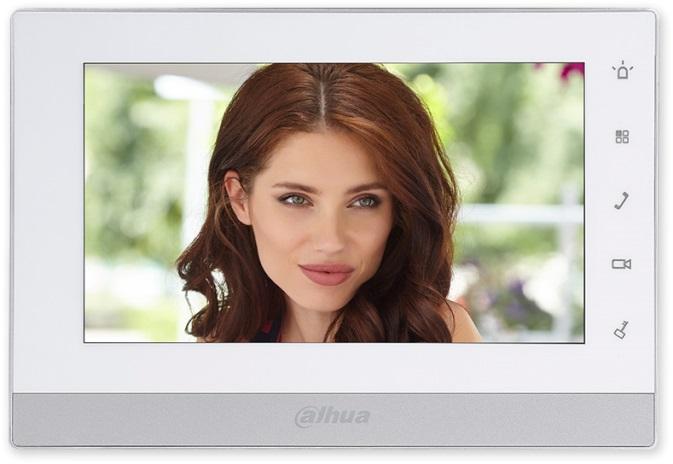

5 VTH1550CH: 1 Konektor napájení 12V= 2 Konektor RJ45 pro připojení LAN sítě 3 Konektor pro 6 alarmových vstupů, připojení tlačítka domovního zvonku 4 Otvor pro vložení SD karty 5 Otvory pro uchycení držáku na stěnu VTH1560BW: 1 Konektor napájení 12V= 2 Konektor RJ45 připojení do LAN sítě 3 Nepoužito 4 Konektor pro 8 alarmových vstupů, připojení tlačítka domovního zvonku 5 Nepoužito 6 Otvory pro uchycení držáku na stěnu 7 Aretace monitoru k držáku 5

6 3 Ovládání 3.1 Základní ovládání Tlačítko SOS Význam Volání na recepci Menu Call Monitor Unlock Návrat na hlavní obrazovku Volání na ostatní monitory - interkom Náhled na kameru venkovní jednotky, náhled na IP kamery Otevření dveřního zámku (při hovoru nebo náhledu) Signalizace Info V paměti je nepřijaté volání Power Jednotka je připojena k napájení Instalační manuál V4R / V8R 6

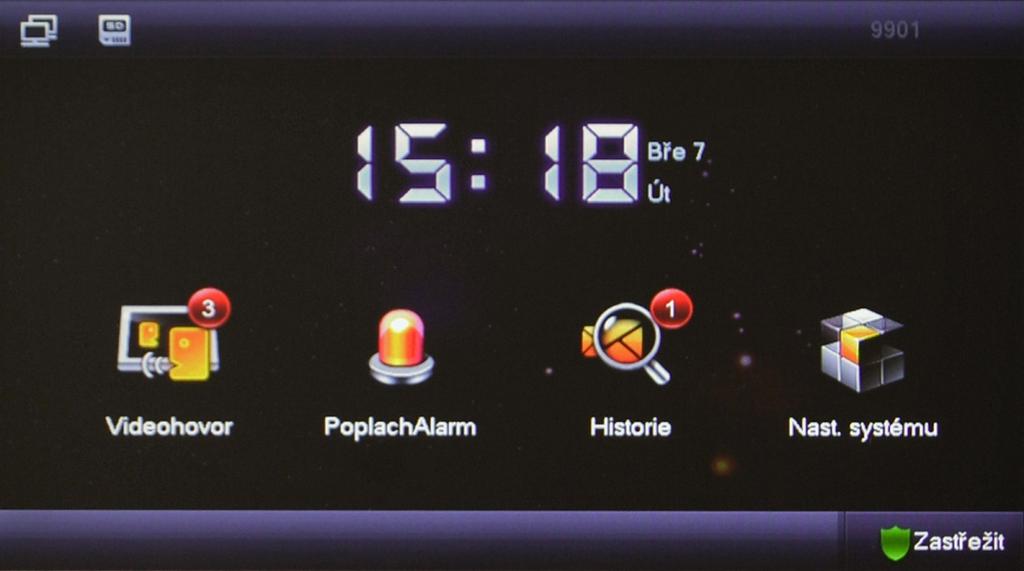

7 4 Hlavní obrazovka Ovládání a nastavení jednotky se provádí pomocí OSD menu na dotykové obrazovce. Tlačítko Videohovor PoplachAlarm Historie Nast. systému Zastřežit Ovládání Význam Volání na ostatní vnitřní monitory, náhled na IP kamery Nastavení alarmových vstupů monitoru Přehrávání snímků a videozáznamů Nastavení parametrů systému Aktivace/deaktivace alarmových vstupů Symbol Význam Signalizace LAN/WAN je připojena Monitor nemá přiřazenou venkovní jednotku Monitor má aktivní funkci Nerušit Detekována vložená SD karta Symbol zmeškaného volání nebo zprávy 7

8 4.1 Interkom volání mezi monitory Jde o funkci vzájemného volání mezi jednotlivými monitory a to jak v rámci jedné adresy (jednoho bytu), tak i mezi adresami (monitor v jiném bytě). Interkom aktivujete stiskem symbolu Call na boční nebo spodní liště jednotky nebo pomocí dotykové obrazovky klepnutím na Videohovor a poté klepnutím na Volat uživatele. Rozlišujeme dva typy interkomu: 1. Mezi hlavními monitory: z hlavního monitoru zavoláme na jiný hlavní monitor, funkční mezi monitory se stejnou hlavní venkovní jednotkou(např. volání na byt č zadáme 9902 a aktivujeme hovor zeleným tlačítkem). 2. Mezi hlavním monitorem a jeho podružnými monitory: z hlavního monitoru na první podružný monitor se dovoláme zadáním např. -1. V případě větších systémů s více venkovními jednotkami, kde je nutné, aby se všechny monitory mezi sebou dovolaly, zvolíme jednu venkovní jednotku jako společnou a nadefinujeme ji do všech monitorů jako hlavní VTO(např. VTO 2000A-C s potřebným počtem modulů VTO2000A-B), tato venkovní jednotka musí být schopna se na tyto monitory dozvonit. Z monitorů se lze dovolat i na recepci(pc, na kterém je nainstalovaný program SmartPSS) tlačítkem Správce. Volání na recepci se povoluje ve webovém rozhraní venkovní jednotky. Tlačítko Význam Adresář umožňuje uložit devět oblíbených kontaktů Klávesnice zadejte číslo stanice, kterou chcete volat Aktivace hovoru Návrat na hlavní obrazovku 8

9 4.2 Monitorování Monitorování umožňuje nahlédnout na obraz z venkovní jednotky nebo IP kamery, pořídit záznam a ovládat zámky. Monitorování aktivujeme stiskem symbolu Monitor na boční nebo spodní liště jednotky nebo pomocí dotykové obrazovky klepnutím na Videohovor a následně vyberte Monitor, vyberte venkovní jednotku nebo IP kameru. Tlačítko Předchozí pohled Další pohled Nahrát Snímek Návrat Význam Přepne na předchozí venkovní jednotku Přepne na další venkovní jednotku Aktivace zámků, 1-hlavní, 2-rozšířený Zahájení videozáznamu Pořízení snímku Návrat na hlavní obrazovku Přepnutí náhledu na IP kameru Přepnutí náhledu na venkovní jednotku 9

10 4.3 Příjem hovoru Po zmáčknutí tlačítka na venkovní jednotce dojde k navázání hovoru a na monitoru se zobrazí náhled z kamery. V levém horním rohu je vypsán název dveřní jednotky odkud hovor přichází, napravo pak délka vyzvánění. Tlačítko Odpovědět Zavěsit Význam Aktivace hovoru s venkovní jednotkou Odmítnutí hovoru Aktivace zámků, 1-hlavní, 2-rozšířený Zahájení videozáznamu Pořízení snímku Vypnutí reproduktoru Vypnutí mikrofonu Náhled na IP kameru Náhled na venkovní jednotku Regulace hlasitosti monitoru 4.4 Nastavení zvonku od bytových dveří Pomocí přiloženého propojovacího kabelu je možné připojit zvonek od bytových dveří přes reléový vstup Alarm in 6(VTH 1550CH) a Alarm in 8(VTH 1520AS-H, VTH 1560BW). 1. Na hlavní obrazovce klikněte na ikonu PoplachAlarm, následně stiskněte Stav zóny. 2. Klikněte na tlačítko Nastavení a zadejte heslo(továrně ). 3. U zóny 6 nebo zóny 8(dle typu monitoru) kliknutím na Typ zóny nastavíme Zvonek, nastavíme relé NO/NC dle potřeby a potvrdíme OK. 4. Poté klikněte na záložku Režimy, zadejte heslo(továrně ) a nastavíme zónu 6 nebo zónu 8(dle typu monitoru) do polohy ON v uvedených režimech, kde má být zvonek zapnutý. 10

11 11

12 4.5 Historie prohlížení záznamů v paměti Veškeré uložené fotografie a videozáznamy můžete prohlížet přes volbu Historie z hlavní obrazovky. Tlačítko Nahrávky Snímky Zobraz Smazat Smazat vše Význam Zobrazí seznam videonahrávek Zobrazí seznam snímků Zobrazí označený záznam Smaže označený záznam Smaže celý seznam Návrat na hlavní obrazovku 5 Nastavení monitoru 5.1 Instalační nastavení 1. Do instalačního nastavení vstoupíme pomocí dotykové obrazovky klepnutím na symbol Nast. Systému a následně vyberte Instal. Nastavení. 2. Zadejte heslo (002236) podle verze firmware a potvrďte OK. 3. Info o výrobku: zde nastavíme číslo bytu(důležité pro spárování s venkovní jednotkou), v jednom bytě může být až 6 monitorů, jeden je vždy hlavní(např. 9901), ostatní podřízené(9901-1, , , ,9901-5). Pro nastavení podřízeného monitoru nastavíme č.bytu např , klepnutím na tlačítko Hlavní změníme volbu na Podružný a zadáme IP adresu hlavního monitoru a potvrdíme OK. Dále je zde zobrazena verze firmware. 12

13 4. Síťové nastavení: nastavení IP adresy, masky a brány monitoru nebo DHCP serveru. 5. Síť: v systému je možné mít až 20 venkovních jednotek, které nejen na monitor volají, ale také můžeme sledovat obraz z jednotlivých venkovních jednotek. Zadejte název a IP adresu hlavní vstupní jednotky a povolte Stav na ON. Klepnutím na šipku napravo přejdete na další vstupní jednotky. 13

14 6. IPC Info: informace o uložených IP kamerách Dahua s možností monitorování. 7. Hledání zařízení: nalezne připojené venkovní jednotky s možností přidání do monitoru. 8. Výchozí: obnovení všech systémových nastavení. 14

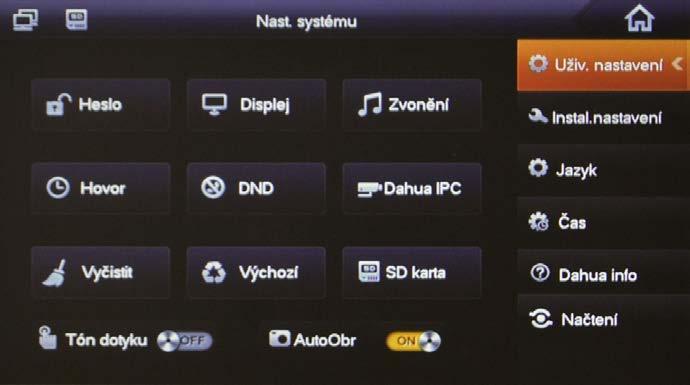

15 5.2 Uživatelské nastavení Do uživatelského nastavení vstoupíme pomocí dotykové obrazovky, klepnutím na symbol Nast.systému. Tlačítko Význam Heslo Změna uživatelského hesla (továrně ) Displej Nastavení jasu displeje a zpoždění spořiče Zvonění Nastavení tónu zvonění, hlasitosti zvonění a hlasitosti repro Hovor Nastavení doby vyzvánění, monitorování, nahrávky... DND Nastavení doby pro funkci nerušit, monitor nepřijímá hovory Dahua IPC Přiřazení externí kamery Dahua viz. Kapitola Vyčistit Mód očisty displeje, dotyková vrstva přestane na 50s reagovat Výchozí Návrat továrních hodnot SD karta Info o zaplnění SD karty s možností formátu Tón dotyku Signalizace dotyku obrazovky Auto obr. Při zahájení vyzvánění jednotka uloží snímek Přiřazení externí kamery Dahua Systém umožňuje v režimu náhledu monitorovat obraz z externích IP kamer Dahua. Maximální počet přiřazených kamer je 8, přes nastavení webového rozhraní venkovní jednotky až 20 kamer. Do nastavení IP kamer vstoupíte pomocí dotykové obrazovky klepnutím na symbol Nast systému, Uživ. nastavení a následně vyberte Dahua IPC. Nastavte jméno kamery, její IP adresu, přihlašovací údaje, Protokol nastavte Dahua a Stream Vedlejší a uložíme. 15

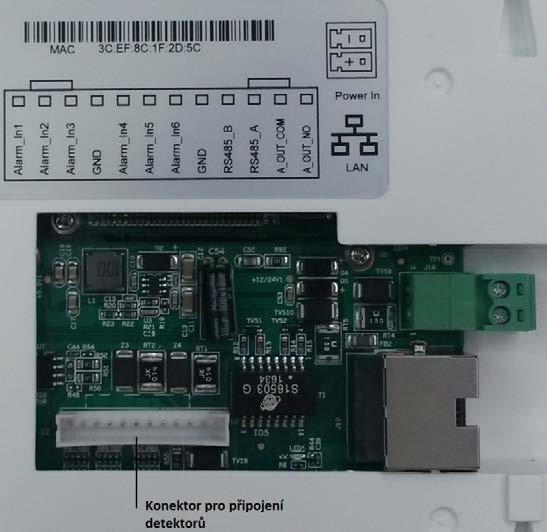

16 6 Poplachová signalizace IP videotelefony Dahua lze využít k instalaci jednoduchého zabezpečovacího systému. K vnitřním jednotkám lze připojit detektory PARADOX. Systém umí posílat notifikaci narušení objektu na mobilní aplikaci gdmss pro Android a idmss pro Apple. 6.1 Zapojení zón Detektory zapojíme k vnitřní jednotce pomocí přiloženého propojovacího kabelu(kabel je součástí balení vnitřní jednotky) přes reléové vstupy Alarm_ In. U vnitřní jednotky VTH1550CH je možnost použít i NO reléový výstup(svorky A_OUT_COM, A_OUT_NO) aktivovaný při poplachu např. pro spínání externího zařízení. Příklad zapojení PIR detektoru PARADOX k vnitřní jednotce VTH1550CH na zónu 4(vstup Alarm_In4). 16

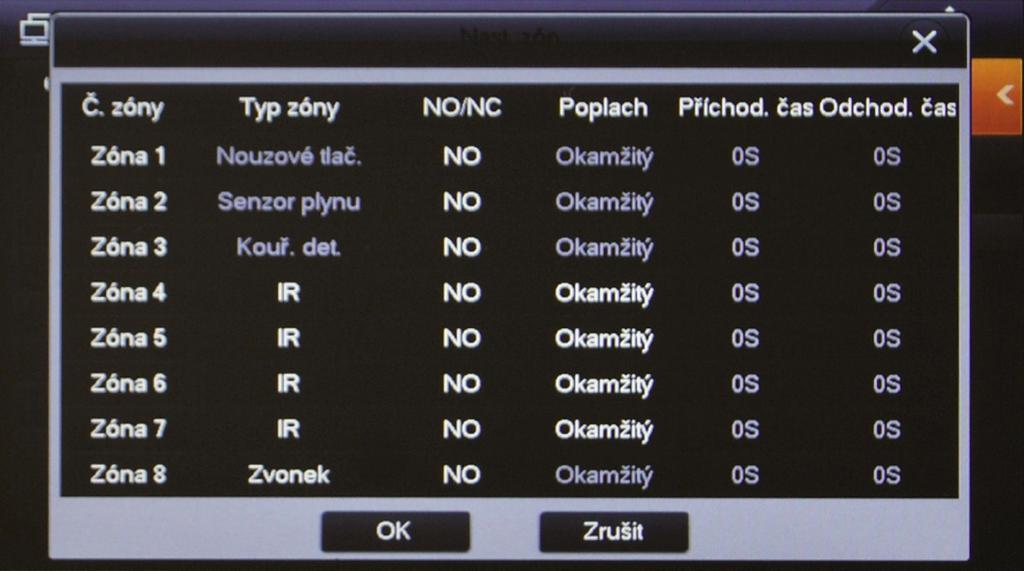

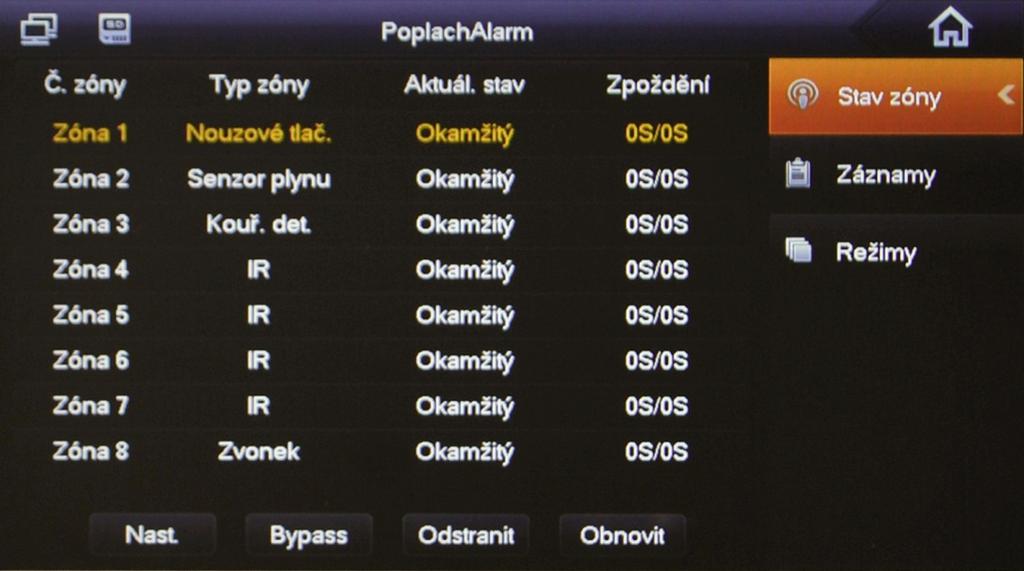

17 6.2 Nastavení zón 1. Na hlavní obrazovce klikněte na ikonu PoplachAlarm, následně stiskněte Stav zóny. 2. Klikněte na tlačítko Nastavení a zadejte heslo(továrně ). 3. U zón 1-3 jsou přednastavené názvy a typy poplachových zón, které nelze měnit, lze pouze změnit relé NO/NC dle potřeby a potvrdíme OK. 4. U zón 4-6 nebo zón 4-8(dle typu monitoru) kliknutím na Typ zóny nastavíme požadovaný typ detektoru, nastavíme relé NO/NC dle potřeby, vybereme typ poplachu, případně příchodový a odchodový čas a potvrdíme OK. Nastavení typu poplachových zón: Okamžitý poplach na zóně je aktivován ihned po narušení zóny Zpožděný poplach na zóně je aktivován po uplynutí odchodového nebo příchodového času po narušení zóny. Bypass zóna vyřazena z hlídání objektu, zóna bude ignorována při Zastřežení Odstranit nefunkční zóna Příchodový čas: Po vstupu do hlídaného prostoru dojde k narušení zpožděné zóny, začne se odpočítávat čas zpoždění pro příchod. Během nadefinovaného časového intervalu musí být deaktivováno Zastřežení. Pokud v tomto časovém intervalu nedojde k vypnutí Zastřežení bude vyvolán poplach. Odchodový čas: Po zastřežení objektu dojde ke spuštění odchodového času, během kterého musíte opustit hlídaný prostor(každá zpožděná zóna může mít svůj odchodový čas, po uplynutí tohoto času přejde zóna do hlídání). Po uplynutí této doby dojde k zastřežení systému. Na vnitřní jednotce je odpočítáván odchodový čas zóny s nejdelším nastaveným časem. 17

18 5. Poté klikněte na záložku Režimy, zadejte heslo(továrně ), zde máme na výběr čtyři různé režimy k zastřežení objektu. V jednotlivých režimech si nastavíme zóny na zapnuté ON nebo vypnuté OFF 6. Pro aktivaci připojených detektorů klikněte na tlačítko Zastřežit na hlavní obrazovce, vybereme režim zabezpečení např. Venku a zadáme heslo(továrně ). 7. Pro deaktivaci zabezpečení objektu klikněte na tlačítko zastřeženého režimu např. Venku na hlavní obrazovce a zadejte heslo(továrně ). 6.3 Nastavení tónů při poplachu Nastavení tónů a hlasitosti akustického signálu při poplachu: 1. Klikněte na symbol Nast.systému na hlavní obrazovce a následně vyberte Zvonění. 2. Nastavíme tón akustického signálu Poplach.melodie. 3. Nastavíme Hlasitost poplachového akustického signálu a Hlasitost tónu zpoždění příchodového a odchodového času. 18

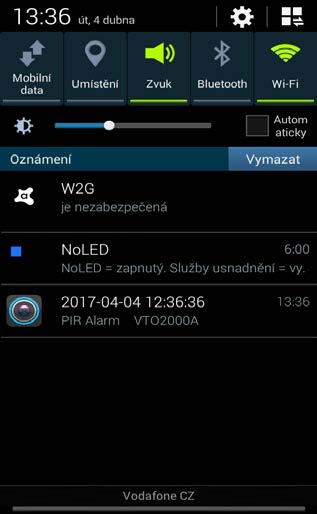

19 6.4 Narušení zóny Po narušení zóny začne vnitřní jednotka vydávat akustický signál v délce 15s(v případě vnitřní jednotky VTH1550CH se navíc aktivuje reléový výstup NO, svorky A_OUT_COM, A_OUT_NO). Pokud máme v mobilním telefonu aplikaci gdmss nebo idmss přijde nám notifikace o narušení objektu s názvem PIR Alarm. Pro posílání notifikace o narušení objektu na mobilní telefon je nutné nainstalovat na mobilní telefon aplikaci gdmss pro Android nebo idmss pro Apple a spárovat aplikaci s přiřazenou venkovní jednotou viz. kapitola v manuálu Venkovní video jednotky! 6.5 Historie záznamů Historii poplachových událostí lze na vnitřní jednotce shlédnout kliknutím na ikonu PoplachAlarm, následně kliknout na Záznamy. V mobilní aplikaci gdmss nebo idmss lze historii shlédnout v záložce Události. 19
