1 Přípravný kurz k vykonání maturitní zkoušky v oboru Dopravní stavitelství Ing. Pavel Voříšek ZÁKLADNÍ GEODETICKÉ POMŮCKY VOŠ a SŠS Vysoké Mýto prosinec 2007 ZÁKLADNÍ GEODETICKÉ POMŮCKY POMŮCKY K URČOVÁNÍ HLAVNÍCH SMĚRŮ: SMĚR SVISLÝ (VERTIKÁLNÍ) směr zemské tíže SMĚR VODOROVNÝ (HORIZONTÁLNÍ) je kolmý na směr svislý PÁSMA VÝTYČKY LATĚ PENTAGON 1

2 SMĚR SVISLÝ OLOVNICE Vytyčení svislice Centrace přístrojů Provážení pásma Krokvicový sklonoměr Olovnice: závaží (100 až 250 gramů těžké) tvaru rotačního tělesa v spodní části kuželovitého tvaru zakončeného hrotem a opatřené závěsem o vhodné délce. Osa závaží musí být přesným prodloužením závěsu. Nevýhodou závěsných olovnic je velká citlivost vůči větru. OLOVNICE 2

3 SMĚR VODOROVNÝ LIBELA Krabicová Trubicová LIBELA je vyrobená ze speciálního optického skla. U méně přesných libel je válcová nádobka ohnutá, u přesných libel je vnitřní stěna válcové nádobky vybroušená do sférické plochy s poloměrem R. V nádobce je kapalina s bublinou, která se při urovnání libely nachází v nejvyšším místě výbrusu. Délka bubliny se volí tak, aby při teplotě + 20 C zakrývala asi 1/3 délky libely. Libela je opatřená stupnicí, která je vyrytá symetricky vzhledem k středu libely (na její horní části). Interval dělení stupnice d = 2 mm. CITLIVOST LIBELY CITLIVOST LIBELY Velikost středového úhlu odpovídající jednomu dílku stupnice (2 mm) Dříve 1 pars (2.256 mm) Trubicové: 3-40 Krabicové:

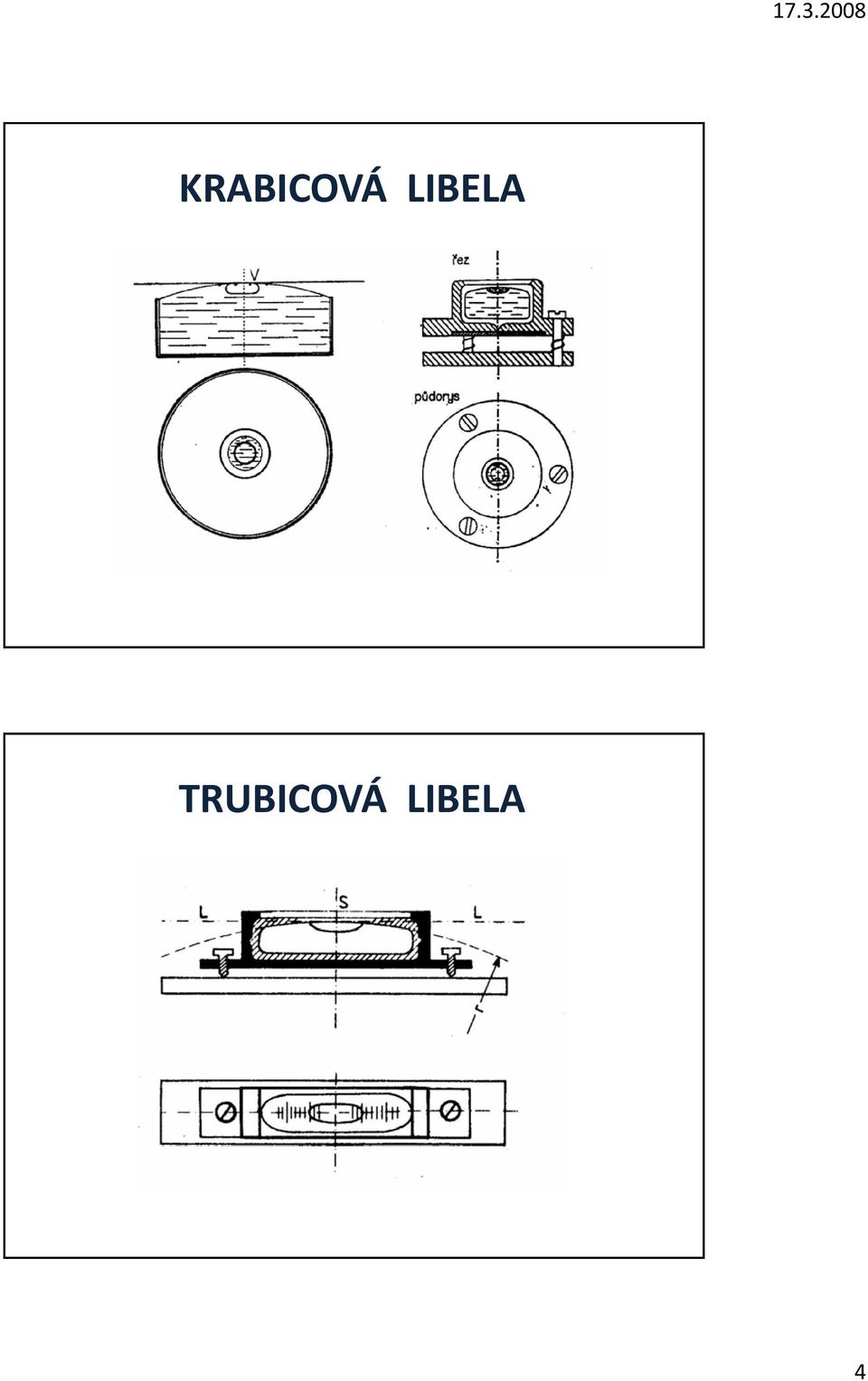

4 KRABICOVÁ LIBELA TRUBICOVÁ LIBELA 4

5 KRABICOVÁ LIBELA KRABICOVÁ A TRUBICOVÁ LIBELA 5

6 INDEXOVÁ LIBELA PÁSMA Dle konstrukce: Pásma na kruhu Pásma na vidlici Pásma v pouzdře Dle materiálu: Lakovaná ocelová Plastová Textilní Invarová (slitina 36% nikl, 64% ocel) 6

7 PÁSMO OCELOVÉ NA KRUHU PÁSMO OCELOVÉ NA KRUHU 7

8 PÁSMO OCELOVÉ NA VIDLICI PÁSMO PLASTOVÉ V POUZDŘE 8

9 NAPÍNACÍ SÍLA A TEPLOTA METROLOGIE 4 odst. 3 zákona č. 200/1994 Sb., v platném znění: Zeměměřické činnosti ve veřejném zájmu, vyžadující použití měřidel, mohou být vykonávány pouze s použitím těchto měřidel splňujících požadavky zvláštního právního předpisu. EN ISO 9000/2000 Systém managementu jakosti : čl definice pojmu měřící zařízení EN ISO 9001/2000 Systém managementu jakosti : čl. 1.1 specifikovány požadavky na kalibraci a ověřování měřidel EN ISO Zabezpečování jakosti měřícího zařízení: Požadavky na zabezpečení jakosti měřidel, aby měření bylo prováděno s odpovídající přesností. 9

10 METROLOGIE Zákon o metrologii č. 505/1990 Sb., v platném znění: Stanovuje povinnost zajištění jednotnosti a správnosti měřidel a měření pro fyzické osoby podnikatele, právnické osoby a orgány státní správy. 9 Ověřování a kalibrace Ověřováním měřidla se potvrzuje, že měřidlo má požadované metrologické vlastnosti a že odpovídá ustanovením právních předpisů, technických norem i dalších technických předpisů, popřípadě schválení typu. O ověření měřidla vydá metrologický orgán ověřovací listinu nebo se měřidlo opatří úřední značkou. Při kalibraci se metrologické vlastnosti měřidla porovnávají zpravidla s etalonem organizace. Vyhláška 345/2002 Sb., METROLOGIE Stanovuje měřidla k povinnému ověřování a měřidla podléhající schválení typu. 1 Schvalování typu měřidel 2 Povinné ověřování měřidel Povinnému ověřování podléhají měřidla uvedená v příloze, v níž je též stanovena doba platnosti ověření. DRUHOVÝ SEZNAM STANOVENÝCH MĚŘIDEL Měřická pásma doba platnosti ověření bez omezení 10

11 PENTAGON PENTAGON 11

12 DVOJITÝ PENTAGON DVOJITÝ PENTAGON Pomocí dvojitého pentagonu lze: Vytyčit bod na přímce (zařazení do přímky) Vytyčit kolmici Vytyčit patu kolmice spuštěnou z bodu ležícího mimo přímku 12

13 HRANOLOVÝ KŘÍŽ VÝTYČKY A LATĚ 13

14 KONEC Děkuji za pozornost, příště: Měření vzdáleností Metody přímé a nepřímé. Měření vzdáleností tuhými měřidly. Chyby při měření délek pásmem. Optické dálkoměry. Elektrooptické a laserové dálkoměry. Trigonometrické určení vzdálenosti. Poznámka k GPS. 14
