Návod k použití Rozšiřující modul IVAR.TER-RMP

Transkript

1 Rozšiřující modul IVAR.TER-RMP pro tepelná čerpadla řady DIPLOMAT INVERTER Pro řídicí systém platformy Genesis IVAR CS spol. s r.o., velvarská 9, Nelahozeves;

2 Společnost IVAR CS spol. s r.o. neodpovídá za škody a není vázána zárukou, pokud nebyly tyto pokyny v průběhu návrhu tepelného čerpadla a otopné soustavy respektovány a dodrženy. IVAR CS spol. s r.o. IVAR CS spol. s r.o., velvarská 9, Nelahozeves; 2

3 Obsah 1 Popis Funkce... Chyba! Záložka není definována. 1.2 Přípojky... Chyba! Záložka není definována. 2 Schéma zapojení:... 8 IVAR CS spol. s r.o., velvarská 9, Nelahozeves; 3

4 1 Popis Tato rozšiřující karta (modul) využívá 230 V a snímače charakteristiky NTC 22 kohm a je kompatibilní s platformou řízení Genesis, s kterou komunikuje pomocí Modbus protokolu. Snímače: NTC 22 kohm Napájení: 230 V 1.1 Funkce: Bazén Externí oběhové nemrznoucí kapaliny (primární okruh) Směšovací ventil pomocného ohřevu Pasivní a pasivní/aktivní chlazení Omezovač výkonu Řízení vestavěného oběhového čerpadla nemrznoucí kapaliny (primární okruh) pomocí externího signálu Prosím pozor: Rozšiřující karta (modul) EM2 používá snímače typu NTC 22 kohm na rozdíl od platformy řízení Genesis. Instalovat do TČ lze pouze jednu kartu EM2. Stejná karta je instalovaná v modulu pasivního chlazení. Nastavení směšovacího ventilu je 120s. Platí pro všechny EM2 vyrobené od června Maximální zatížení relé je 5A. Vyžaduje verzi řídicího systému 5.0 nebo novější. Pro navázání spojení karty EM2 s řídicím systémem Genesis je nutný restart řídicího systému Genesis. To bude provázeno zobrazením následující ikony: IVAR CS spol. s r.o., velvarská 9, Nelahozeves; 4

5 1.1.1 Bazén Vstupy/výstupy: 230V pro řízení přepínacího ventilu NTC 22 kohm snímač teploty zpátečky z bazénu je použit pro řízení ohřevu bazénu NTC 22 kohm snímač teploty přívodu slouží pouze pro vizualizaci teploty na přívodu Volitelný externí signál vypnutí ohřevu bazénu (NO) Pro zapnutí funkce Bazén v položce Bazén -> nastavení zvolte Zapnout bazén a Použít modul EM2. Potvrďte nastavení pomocí zeleného symbolu v pravém dolním rohu displeje. Nastavení: Požadovaná teplota - střední teplota zpátečky bazénu Hystereze - celková dovolená odchylka pro start/stop od požadované teploty bazénu Požadovaná teplota - cílová teplota bazénu na snímači přívodu Max/min převod - převod dovolený pro bazén Čas bazénu - max. čas provozu bazén, když je více současných požadavků Zpoždění změny převodu - zpoždění změny převodu volitelné Externí oběhové nemrznoucí kapaliny (primární okruh) Vstupy/výstupy: 230V on/off (například pro aplikaci voda/voda nebo jako přídavné ) Pro zapnutí Externí oběhové zvolte v menu Oběhová čerpadla a Nastavení a zapněte spínač pro Externí oběhové nemrznoucí kapaliny s EM Směšovací ventil pomocného ohřevu Vstupy/výstupy: 230V pro řízení směšovacího ventilu, vyžaduje 30s (+/-) pohon NTC 22 kohm snímač teploty přívodu Vyžaduje 30s (+/-) pohon Pro zapnutí Směšovací ventil pomocného ohřevu zvolte v menu Pomocný ohřev a Nastavení a zapněte spínač pro Pomocný ohřev s EM2. IVAR CS spol. s r.o., velvarská 9, Nelahozeves; 5

6 1.1.4 Pasivní a pasivní/aktivní chlazení Pasivní chlazení Vstupy/výstupy: 230V (120s) pro řízení směšovacího ventilu 230V oběhové NTC 22 kohm snímač teploty přívodu Funkcionalita je přizpůsobena domácím aplikacím- bez buffer tanku chlazení. Pasivní/aktivní chlazení je popsáno v návodu pro modul pasivního/aktivního chlazení. Pro zapnutí Pasivního chlazení zvolte v menu Chlazení a Nastavení a zapněte spínač pro Pasivní chlazení s EM2. Potvrďte nastavení pomocí zeleného symbolu v pravém dolním rohu displeje Omezovač výkonu S troidovými transformátory 086U2793, objednat zvlášť Pro zapnutí Omezovače výkonu zvolte v menu Spravování energie a Nastavení a zapněte spínač pro Omezovač výkonu s EM Řízení vestavěného oběhového čerpadla nemrznoucí kapaliny (primární okruh) pomocí externího signálu Pro externí chladicí aplikace Řízeno signálem DI NO Pro zapnutí Řízení vestavěného oběhového čerpadla nemrznoucí kapaliny (primární okruh) pomocí externího signálu zvolte v menu Oběhová čerpadla a Nastavení a zapněte spínač pro Řízení vestavěného oběhového čerpadla nemrznoucí kapaliny (primární okruh) pomocí externího signálu s EM2. IVAR CS spol. s r.o., velvarská 9, Nelahozeves; 6

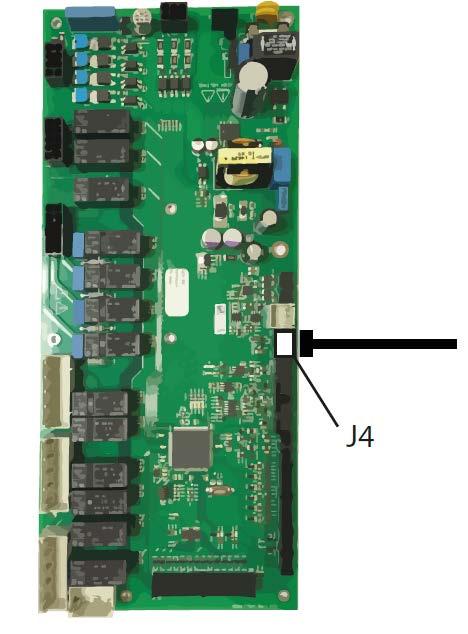

7 1.2 Přípojky Připojení kabelu Modbus do přípojky (J4) na PCB Jestliže již Modbus kabel připojen do (J4) z důvodu připojení jiného příslušenství je nutno provést připojení dle obrázku níže. Diplomat Inverter Propojit 230 VAC z rozšiřovacího modulu (karty) pomocí svorek na svorkovnici tepelného čerpadla IVAR CS spol. s r.o., velvarská 9, Nelahozeves; 7

8 2 Schéma zapojení: Napájení 230 VAC 5A Oběhové Chladicí okruh Přepínací ventil Pasivní/ aktivní chlazení Oběhové Ukládání tepla Přepínací ventil Ukládání tepla Přepínací ventil Bazén Čerpadlo nemrznoucí kapaliny - Externí Oběhové Pomocný ohřev IVAR CS spol. s r.o., velvarská 9, Nelahozeves; 8

9 Směšovací ventil Chlazení Směšovací ventil Pomocný ohřev Omezovač výkonu Digitání vstup Externí nemrz. kap. Digitální vstup Vypnutí bazénu Snímač Okruh chlazení Snímač bazénu Zpátečka Snímač bazénu Přívod Snímač Pomocný ohřev Snímač Snímač Snímač IVAR CS spol. s r.o., velvarská 9, Nelahozeves; 9

10 Napájení 230 VAC 5A Oběhové Okruh chlazení Přepínací ventil Pasivní/aktivní chlazení Oběhové Ukládání tepla Přepínací ventil Ukládání tepla Přepínací ventil bazén Externí nemrz. kap. Oběhové pomocný ohřev Směšovací ventil chlazení Směšovací ventil pomocného ohřevu Omezovač výkonu Digitální vstup externí nemrz.kap. Digitální vstup Vypnutí bazénu IVAR CS spol. s r.o., velvarská 9, Nelahozeves; 10

11 Snímač okruhu chlazení Snímač zpátečky bazénu Snímač přívodu bazénu Snímač pomocného ohřevu Komunikace Modbus IVAR CS spol. s r.o., velvarská 9, Nelahozeves; 11

12 Společnost IVAR CS spol. s r.o. si vyhrazuje právo provádět v jakémkoliv momentu a bez předchozího upozornění změny technického nebo obchodního charakteru u výrobků uvedených v tomto návodu. Vzhledem k dalšímu vývoji výrobků si vyhrazujeme právo provádět technické změny nebo vylepšení bez oznámení, odchylky mezi vyobrazeními výrobků jsou možné. Informace uvedené v tomto technickém sdělení nezbavují uživatele povinnosti dodržovat platné normativy a platné technické předpisy. Dokument je chráněn autorským právem. Takto založená práva, zvláště práva překladu, rozhlasového vysílání, reprodukce fotomechanikou, nebo podobnou cestou a uložení v zařízení na zpracování dat zůstávají vyhrazena. Za tiskové chyby nebo chybné údaje nepřebíráme žádnou zodpovědnost. IVAR CS spol. s r.o., velvarská 9, Nelahozeves; 12
