Kompakt ecotech. Malý, ale prémiový traktor

Transkript

1 1

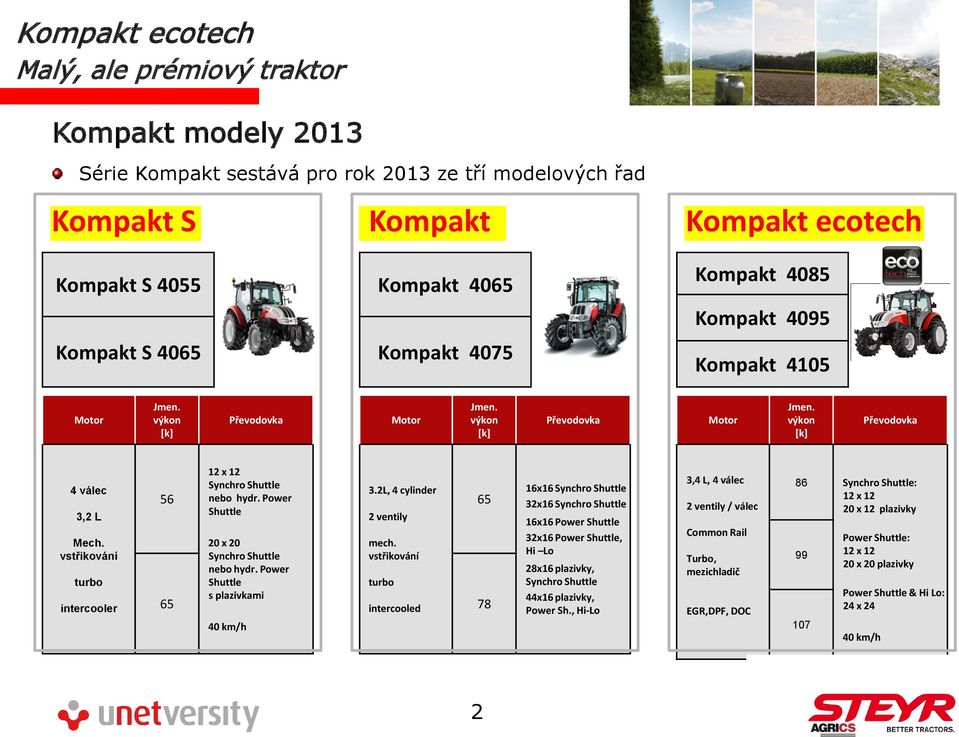

2 Kompakt modely 2013 Série Kompakt sestává pro rok 2013 ze tří modelových řad Kompakt S Kompakt S 4055 Kompakt S 4065 Kompakt Kompakt 4065 Kompakt 4075 Kompakt ecotech Kompakt 4085 Kompakt 4095 Kompakt 4105 Motor Jmen. výkon [k] Převodovka Motor Jmen. výkon [k] Převodovka Motor Jmen. výkon [k] Převodovka 4 válec 3,2 L Mech. vstřikování turbo intercooler x 12 Synchro Shuttle nebo hydr. Power Shuttle 20 x 20 Synchro Shuttle nebo hydr. Power Shuttle s plazivkami 40 km/h 3.2L, 4 cylinder 2 ventily mech. vstřikování turbo intercooled x16 Synchro Shuttle 32x16 Synchro Shuttle 16x16 Power Shuttle 32x16 Power Shuttle, Hi Lo 28x16 plazivky, Synchro Shuttle 44x16 plazivky, Power Sh., Hi-Lo 3,4 L, 4 válec 2 ventily / válec Common Rail Turbo, mezichladič EGR,DPF, DOC 86 Synchro Shuttle: 12 x x 12 plazivky Power Shuttle: 12 x x 20 plazivky Power Shuttle & Hi Lo: 24 x km/h 2

3 Pozice 4 válcových traktorů Steyr v roce 2013 hp 130 Profi et Kompakt S 4065 Kompakt S 4055 Kompakt 4075 Kompakt 4065 Kompakt et 4105 Kompakt et 4095 Kompakt et 4085 Multi et 4115 Multi et 4105 Multi et 4095 Profi et 4120 Profi et 4110 kg

4 Nové vlastnosti motoru Modely Kompakt ET jsou vybaveny novými motory FPT 3.4 l, modernější generací verzí o objemu 3.2 l Systém chlazeného EGR s filtrem pevných částic (DPF) a oxidačním katalyzátorem (DOC) pro dosažení emisní normy Tier 4a Regenerace filtru pevných částic DPF může být v případě potřeby přerušena Elektronicky řízení vstřikovací systém Common Rail zajišťuje optimální výkon, nízkou spotřebu paliva a široký rozsah konstantního výkonu (otáčky PTO ideálně sladěny s výkonovou křivkou) kw 400 otáček rozsah konstantní ho výkonu min -1 4

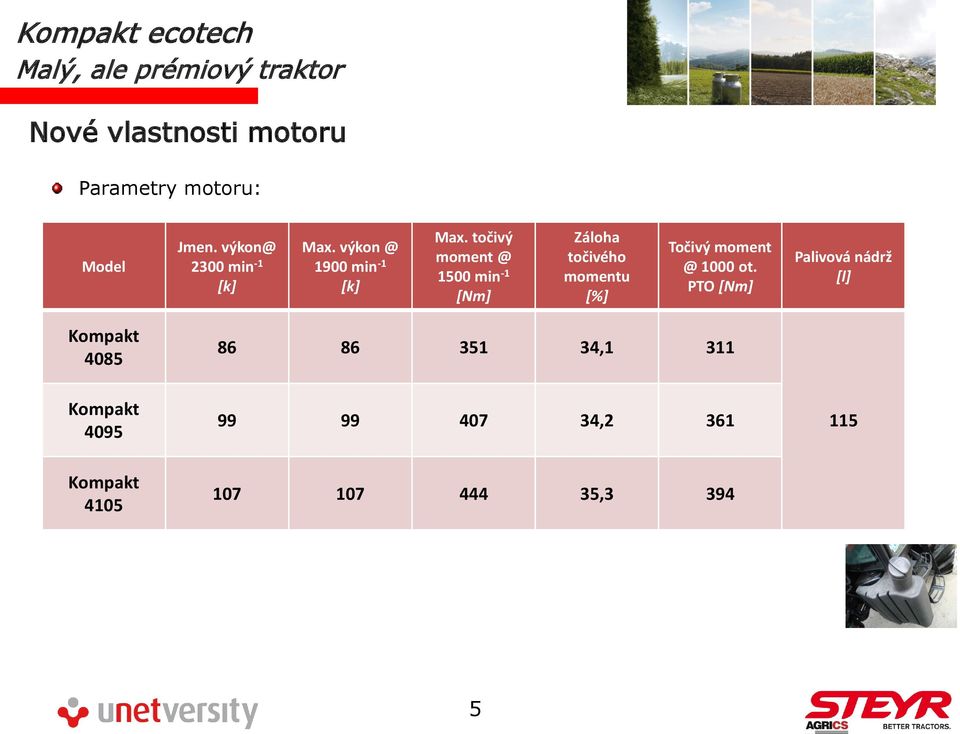

5 Nové vlastnosti motoru Parametry motoru: Model Jmen min -1 [k] Max min -1 [k] Max. točivý 1500 min -1 [Nm] Záloha točivého momentu [%] Točivý 1000 ot. PTO [Nm] Palivová nádrž [l] Kompakt ,1 311 Kompakt , Kompakt ,

6 Nové vlastnosti převodovky Nové převodovky traktorů Kompakt ET umožňují vyšší přenos výkonu a použití větší pneumatik! 4 rychl. 3 skupiny plazivky Hi-Lo symbolic picture 12 x 12 Synchro Shuttle 20 x 12 Synchro Shuttle s plazivkami 12 x 12 electro hydr. Power Shuttle 20 x 20 electro hydr. Power Shuttle s plazivkami 30 nebo 40 Km/h 30 nebo 40 Pneu Ø 1.6m * 480/70R34 540/65R R R38 24 x 24 Electro hydr. Power Shuttl s 2 powershiftem (Hi-Lo) a Power Clutch 40 *vyžaduje zesílenou HD nápravu 6

7 Vývodový hřídel 540/1000 Standardní otáčky 540/1000 sladěny s maximálním výkonem motoru 540 E ekonomické otáčky umístěny do oblasti maximálního točivého momentu motoru a nejnižší měrné spotřeby paliva Pojezdová závislost PTO standardem pro tří rychlostní verze Všechny modely s elektrohydraulickým spínáním PTO 3 verze: / / 540e / 1000 s pojezdovou závislostí 7

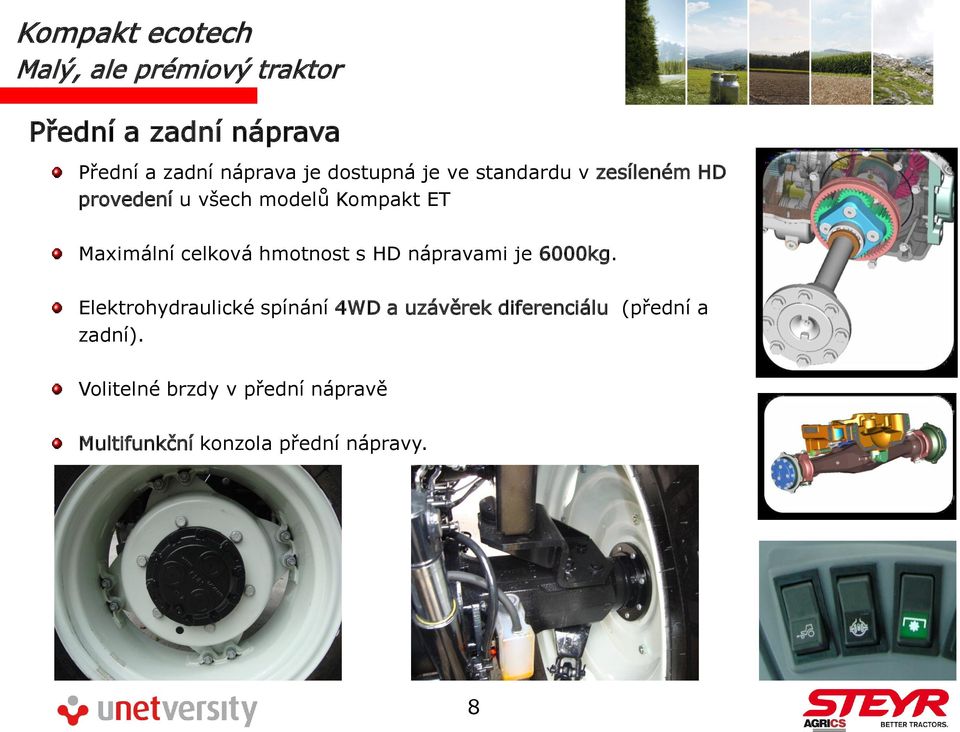

8 Přední a zadní náprava Přední a zadní náprava je dostupná je ve standardu v zesíleném HD provedení u všech modelů Kompakt ET Maximální celková hmotnost s HD nápravami je 6000kg. Elektrohydraulické spínání 4WD a uzávěrek diferenciálu (přední a zadní). Volitelné brzdy v přední nápravě Multifunkční konzola přední nápravy. 8

9 Zadní tříbodový závěs Mechanicky ovládaný systém: Silová regulace se snímáním od spodních ramen pro převodovky 12x12, 20x12 an20x20 Nový ovládání LOM (zvedání/spouštění) Elektrohydraulicky ovládaný systém: Pro EHR snímání silové regulace od spodních ramen. Standardem pro převodovku (24x24). Všechny modely Kompakt ET vybaveny externím pomocným zvedacím pístem Zvedací kapacita: 3500 kg Externí ovládání TBZ na přání, standardně s převodovkou Hi-Lo (externí PTO spínač volitelní pro verzi s Hi-Lo) 9

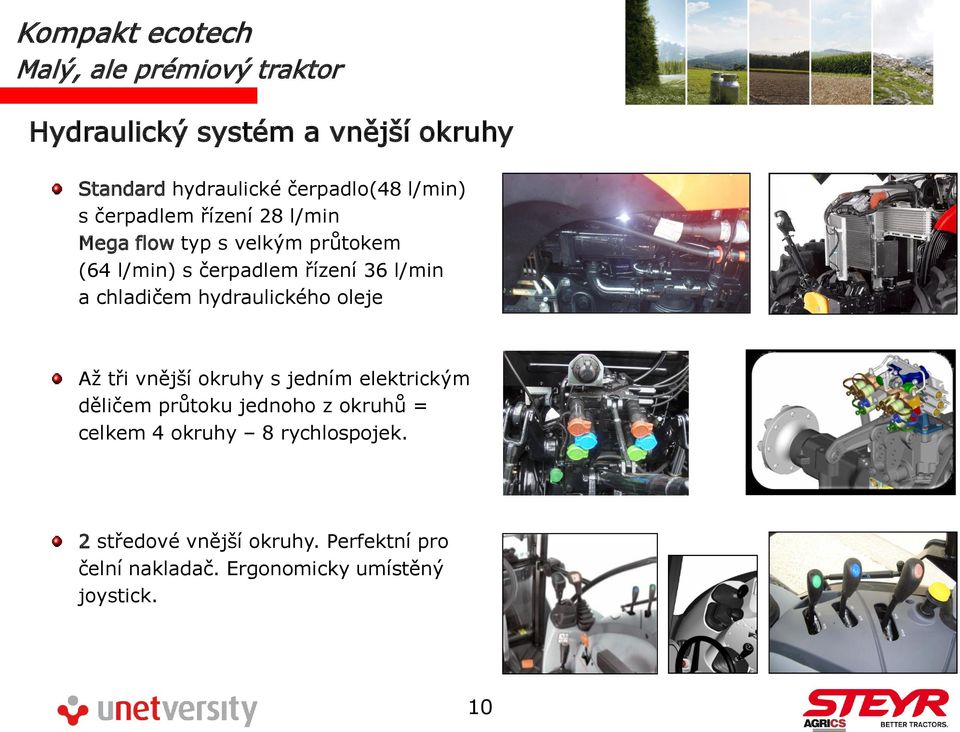

10 Hydraulický systém a vnější okruhy Standard hydraulické čerpadlo(48 l/min) s čerpadlem řízení 28 l/min Mega flow typ s velkým průtokem (64 l/min) s čerpadlem řízení 36 l/min a chladičem hydraulického oleje Až tři vnější okruhy s jedním elektrickým děličem průtoku jednoho z okruhů = celkem 4 okruhy 8 rychlospojek. 2 středové vnější okruhy. Perfektní pro čelní nakladač. Ergonomicky umístěný joystick. 10

11 Kabina a ovládání Nově navržená kabina s plochou podlahou. Ergonomické rozmístění ovládacích prvků Velké střešní okno se stínítkem perfektní pro čelní nakladač Perfektní klima v kabině díky zlepšenému proudění vzduchu pro topení a A/C Komfortní sedadlo spolujezdce Dvě nastavitelné rychlosti stěrače Nejlepší viditelnost do všech směrů a na připojovací body zadního závěsu 11

12 Hmotnosti a rozměry A B Max. délka od předního závaží po zadní ramena Min. šířka (přes blatníky) 4247 mm 1923 mm Pohotovostní hmotnost 3700 kg C D Max. výška 2610 Rozvor náprav 2258 Max. celková hmotnost 6000 kg 12

13 Produced by: Steyr - Commercial Training Steyrer Strasse 32 A-4300 St. Valentin Austria Tel : Steyr Web University: Internet: Kompakt ecotech CR_ _en
