1 PROFESIONÁLNE DIAMANTOVÉ JADROVÉ VŔTANIE

2 2 Profesionálna diamantová jadrová technika

3 OBSAH Technológia diamantového vŕtania Prehľad Kompatibilita produktov Sety: stoj + stojan DS 130-P DS 130-T DS DS DS COMPACT DS COMFORT DS COMFORT XL Príslušenstvo Ostatné príslušenstvo Príslušenstvo ku korunkám Korunky Prehľad použitia diamantových vŕtacích koruniek za mokra a sucha Korunky na mokré vŕtanie Korunky na mokré vŕtanie ½ Korunky na mokré vŕtanie 1¼ Korunky na suché vŕtanie 1¼ Prepojenia s adaptérmi Kompatibilita Würth jadrového vŕtania NDS Profesionálna diamantová jadrová technika 3

4 PREHĽAD Stroj DS 130-P Ø: vŕtanie: za mokra: mm za sucha: mm ručné vŕtanie a vŕtanie so stojanom príkon W upínanie: ½ vnútorný a 1 ¼ vonkajší závit Stroj DS 130-T Ø: vŕtanie: za mokra: mm za sucha: mm ručné vŕtanie a vŕtanie so stojanom príkon W upínanie: ½ vnútorný a 1 ¼ vonkajší závit Stroj DS 164 Ø: vŕtanie: za mokra: mm vŕtanie so stojanom príkon W upínanie: ½ vnútorný a 1 ¼ vonkajší závit 4 Profesionálna diamantová jadrová technika

5 Prehľad Korunky Diamantové vŕtacie korunky za mokra Longlife & Speed Diamantové vŕtacie korunky za sucha Longlife & Speed Stroj DS 300 Ø: vŕtanie: za mokra: mm vŕtanie so stojanom príkon W upínanie: 1 ¼ vonkajší závit (½ vnútorný možný pomocou adaptéra) Stojan DS COMPACT pre DS 130-P/-T, DS 164 hliníkový stĺpik s rybinovým vedením s laserom vypálenými hodnotami uhlu a hĺbky vŕtania výška: 76 cm Stojan DS COMFORT pre DS 130-P/-T, DS 164, DS 300 hliníkový stĺpik s rybinovým vedením s laserom vypálenými hodnotami uhlu a hĺbky vŕtania výška: 92 cm (DS COMFORT XL: 141 cm) Profesionálna diamantová jadrová technika 5

6 KOMPATIBILITA PRODUKTOV Zákazník si sám vyberie najlepšiu zostavu DS COMPACT Stojan Obj.č DS COMFORT Stojan Obj.č Profesionálna diamantová jadrová technika

7 Kompatibilita produktov DS 130-P/-T Sane Obj.č DS 130-P Stroj Obj.č Sada pre suché vŕtanie Obj.č DS 130-T Stroj Obj.č Druhá rukoväť Obj.č DS 164 Stroj s integrovanými saňami Obj.č DS 300 Sane Obj.č DS 300 Stroj Obj.č Profesionálna diamantová jadrová technika 7

8 Kompatibilita produktov SETY: STROJ + STOJAN DS 130-P COMPACT Obj.č Objem dodávky: vŕtačka DS 130-P sane DS 130-P/-T stojan pre vŕtačky DS COMPACT DS 130-T COMPACT Obj.č Objem dodávky: vŕtačka DS 130-P sane DS 130-P/-T stojan pre vŕtačky DS COMPACT 8 Profesionálna diamantová jadrová technika

9 Kompatibilita produktov DS 164 COMPACT Obj.č Objem dodávky: vŕtačka DS 164 s integrovanými saňami stojan pre vŕtačky DS COMPACT DS 164 COMFORT Obj.č Objem dodávky: vŕtačka DS 164 s integrovanými saňami stojan pre vŕtačky DS COMFORT DS 300 COMFORT Obj.č Objem dodávky: vŕtačka DS 300 vrátane saní stojan pre vŕtačky DS COMFORT adaptér 1 ¼ ½ Profesionálna diamantová jadrová technika 9

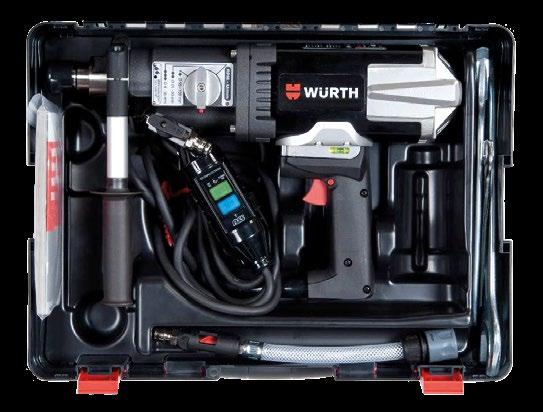

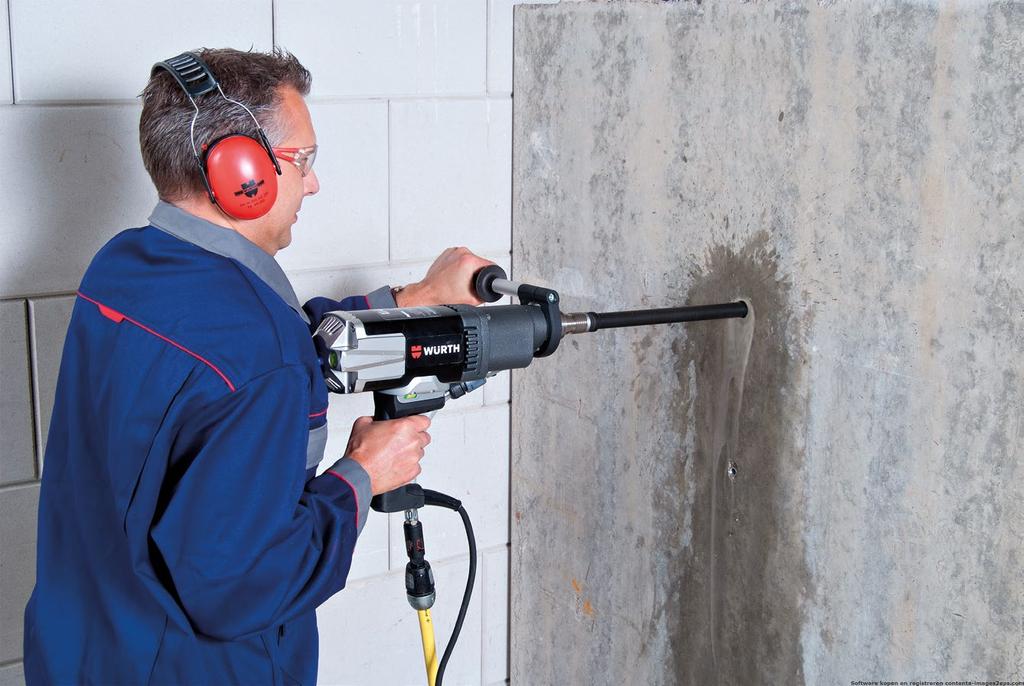

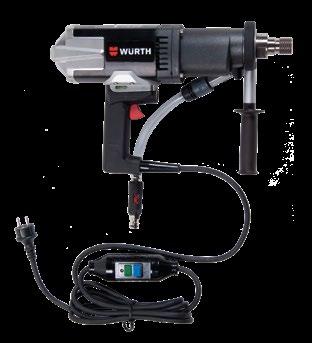

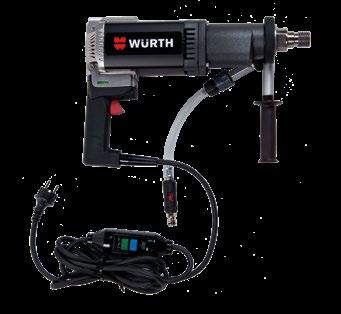

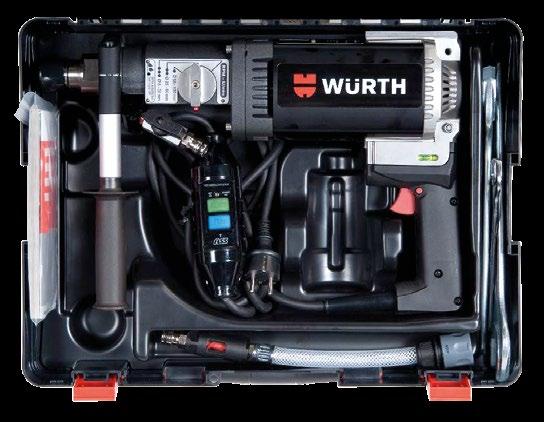

10 DS 130-P Vŕtačka pre diamantové jadrové vŕtanie ručné aj zo stojana s možnosťou mokrého aj suchého vŕtania do betónu, železobetónu a muriva pištoľová rukoväť ideálna pre horizontálne vŕtanie LED kontrolka zaťaženia motoru elektronická ochrana preťaženia motoru (EMPS): Po šiestom preťažení sa vŕtačka z dôvodu ochrany motora automaticky vypne. Na rozdiel od tepelnej ochrany môže byť vŕtačka ihneď znovu použitá. klzná spojka ochranný spínač PRCD-S ľahký hliníkový plášť vŕtačky dodanie v kufríku ORSY BULL vrátane prídavnej rukoväte, sady kľúčov a hadice s hlásením prietoku vody záruka 1,5 roka Obj.č Poznámka: Kufrík v sebe ponúka úložné miesto aj na sadu na suché vŕtanie. Príslušenstvo: Sada pre suché vŕtanie: umožňuje bezprašné vŕtanie sada pre suché vŕtanie zabraňuje prenikaniu prachu vzniknutého pri vŕtaní do vnútra vŕtačky Obj.č Diamantové vŕtacie korunky pre stroje pre jadrové vŕtanie DS viď. od str Profesionálna diamantová jadrová technika

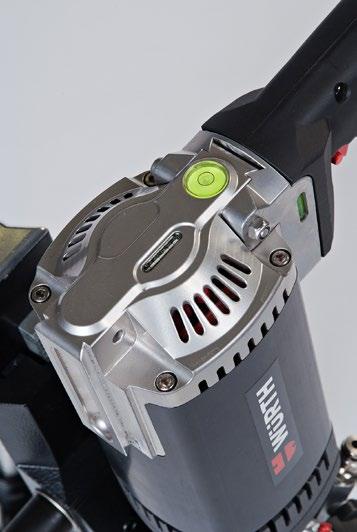

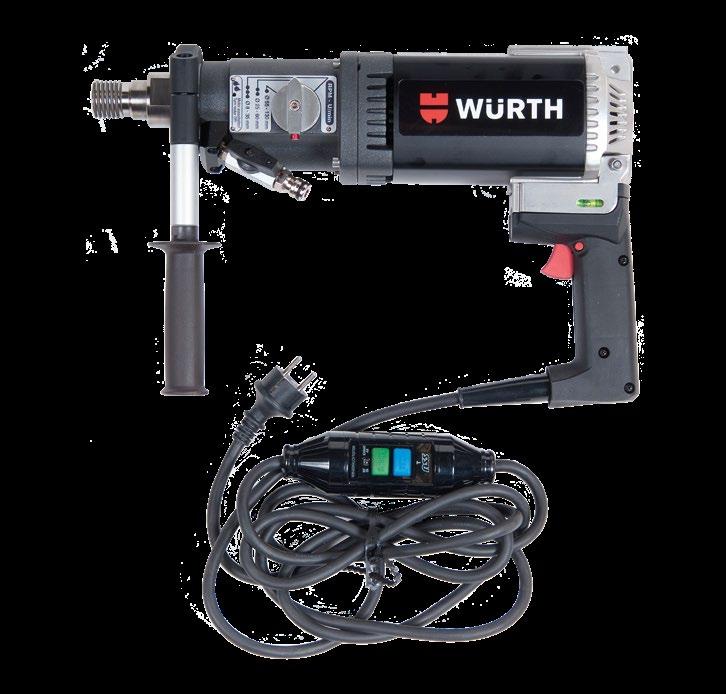

11 Vŕtačka pre diamantové jadrové vŕtanie DS 130-P Aj ako set (viď str. 6) prídavná rukoväť (otočná o 360 ) regulácia vody volič prevod. stupňa pre reguláciu otáčok vodováhy povrchovo upravená rukoväť z hliníku LED kontrolka zaťaženia motora hlásenie prietoku vody Technické údaje Príkon W Motor 230 V/50/60 Hz/3-stupňová prevodovka Ručné vŕtanie mokré v betóne 8 40 mm Ø: Vŕtanie zo stojana mokré v betóne mm Suché vŕtanie v murive mm Rozsah Stupeň mm (suché až 164 mm) Ø: Stupeň mm Stupeň mm Upínanie nástroja ½ vnútorný závit 1¼ vonkajší závit Rozmery (D x Š x V) 445 x 300 x 115 mm Hmotnosť 7,5 kg Profesionálna diamantová jadrová technika 11

12 DS 130-T Vŕtačka pre diamantové jadrové vŕtanie ručné aj zo stojana s možnosťou mokrého aj suchého vŕtania do betónu, železobetónu a muriva T rukoväť ideálna pre vertikálne vŕtanie LED kontrolka zaťaženia motoru elektronická ochrana preťaženia motoru (EMPS): Po šiestom preťažení sa vŕtačka z dôvodu ochrany motora automaticky vypne. Na rozdiel od tepelnej ochrany môže byť vŕtačka ihneď znovu použitá. klzná spojka ochranný spínač PRCD-S ľahký hliníkový plášť vŕtačky dodanie v kufríku ORSY BULL vrátane prídavnej rukoväte, sady kľúčov a hadice s označením vodného prietoku záruka 1,5 roka Obj.č Poznámka: Kufrík v sebe ponúka úložné miesto aj na sadu na suché vŕtanie. Príslušenstvo: Druhá rukoväť ideálna pre vertikálne vŕtanie umožňuje správne držanie tela Obj.č Sada pre suché vŕtanie: umožňuje bezprašné vŕtanie sada pre suché vŕtanie zabraňuje prenikaniu prachu vzniknutého pri vŕtaní do vnútra vŕtačky Obj.č Diamantové vŕtacie korunky viď. od str Profesionálna diamantová jadrová technika

13 Vŕtačka pre diamantové jadrové vŕtanie DS 130-T Aj ako set (viď str. 6) prídavná rukoväť (otočná o 360 ) regulácia vody volič prevod. stupňa pre reguláciu otáčok vodováhy povrchovo upravená rukoväť z hliníku LED kontrolka zaťaženia motora hlásenie prietoku vody Technické údaje Príkon Watt Motor 230 V/50/60 Hz/3-stupňová prevodovka Ručné vŕtanie mokré v betóne 8 40 mm Ø: Vŕtanie zo stojana mokré v betóne mm Suché vŕtanie v murive mm Rozsah Stupeň mm (dry up to 164 mm) Ø: Stupeň mm Stupeň mm Upínanie nástroja ½ vnútorný závit 1¼ vonkajší závit Rozmery (D x Š x V) 445 x 280 x 115 mm Hmotnosť 7,5 kg Profesionálna diamantová jadrová technika 13

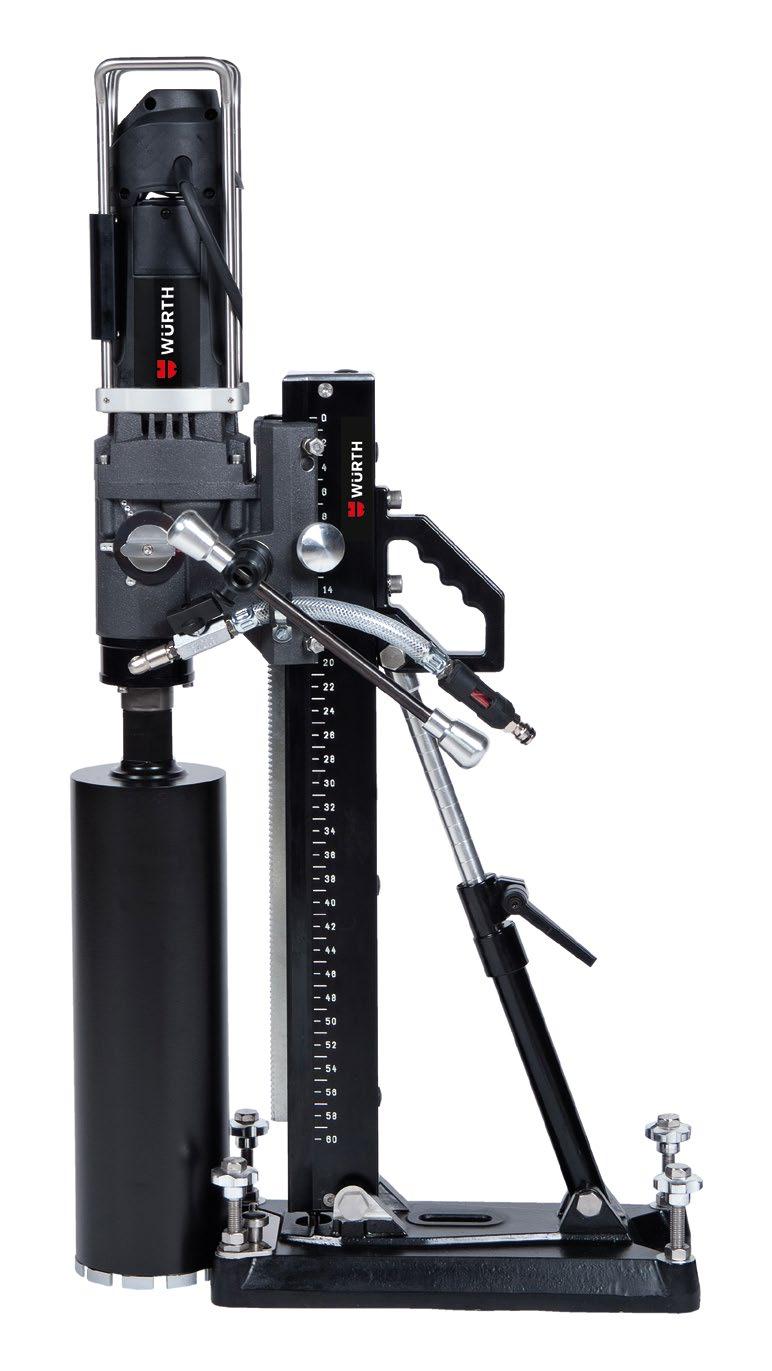

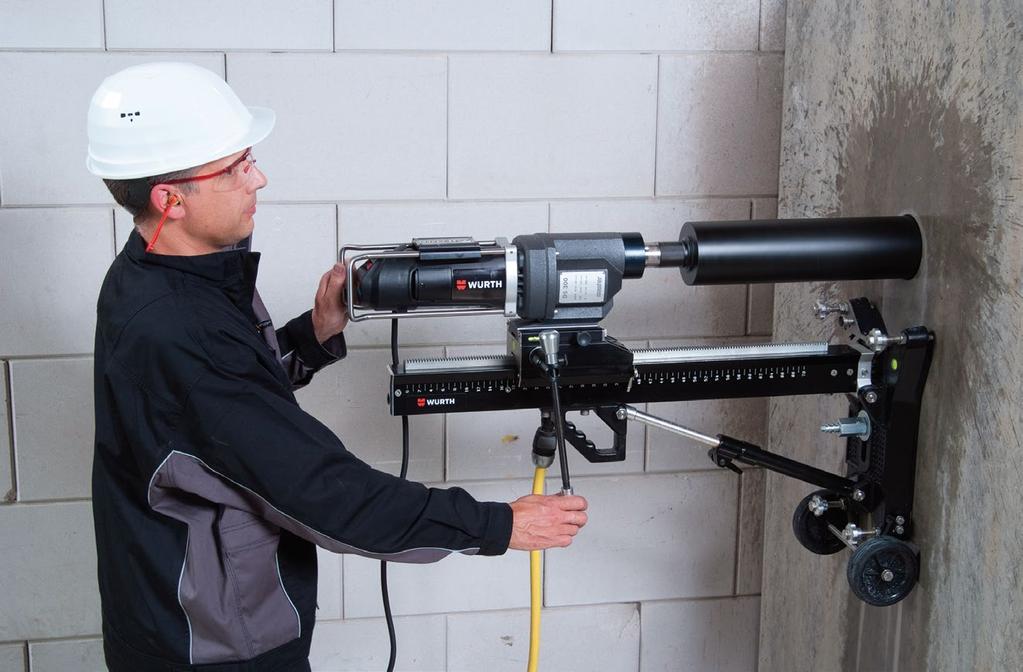

14 DS 164 Vŕtačka pre diamantové jadrové vŕtanie zo stojana s možnosťou mokrého aj suchého vŕtania do betónu, železobetónu a muriva Obj.č DS 164 so saňami Obj.č DS 164 COMPACT so saňami a stojanom DS COMPACT Obj.č DS 164 COMFORT so saňami a stojanom DS COMFORT LED kontrolka zaťaženia motoru elektronická ochrana preťaženia motoru (EMPS): Po šiestom preťažení sa vŕtačka z dôvodu ochrany motora automaticky vypne. Na rozdiel od tepelnej ochrany môže byť vŕtačka ihneď znovu použitá. klzná spojka ochranný spínač PRCD-S integrované sane s rybinovým vedením ľahký hliníkový plášť vŕtačky dodanie vrátane sady kľúčov a hadice s označením vodného prietoku záruka 1,5 roka 14 Profesionálna diamantová jadrová technika

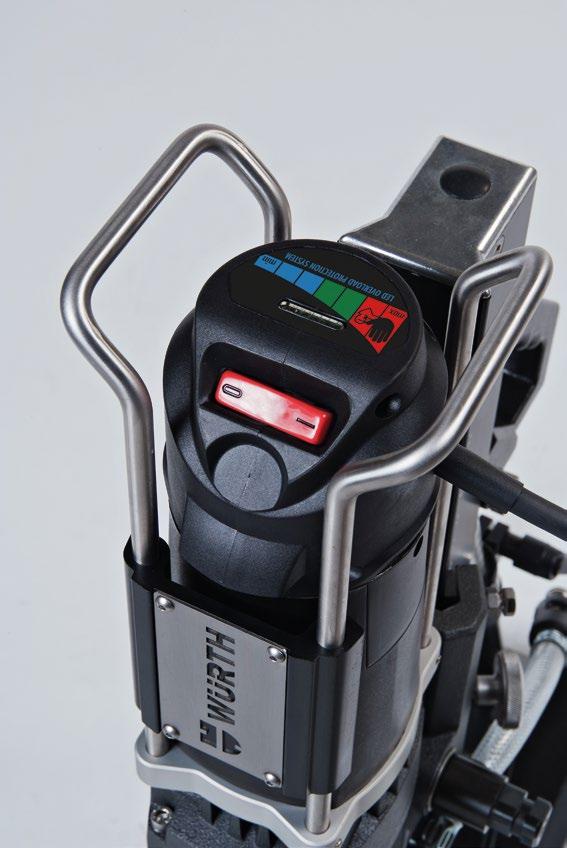

15 Vŕtačka pre diamantové jadrové vŕtanie DS Uchytenie na prenášanie stroja ako aj pre ochranu 2 Rybinové vedenie 3 LED kontrolka zaťaženia motora Volič prevodového stupňa pre reguláciu otáčok Hlásenie prietoku vody 6 Regulácia vody Technické údaje Aj ako set (viď str. 7) Obr. ukazuje DS 164 s vŕtacím stojanom DS COMPACT - prosím objednávajte zvlášť! Príkon Watt Motor 230 V/50/60 Hz/3-Speed-Gearing Rozsah Ø: Stupeň mm Stupeň mm Stupeň mm Upínanie nástroje ½ vnútorný závit 1¼ vonkajší závit Rozmery (D x Š x V) 590 x 200 x 220 mm Hmotnosť (bez stojanu) 12,9 kg Príslušenstvo: Diamantové vŕtacie korunky viď. od str Profesionálna diamantová jadrová technika 15

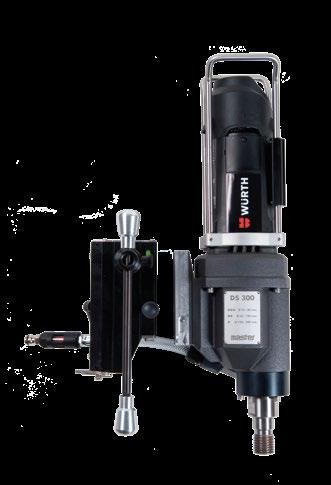

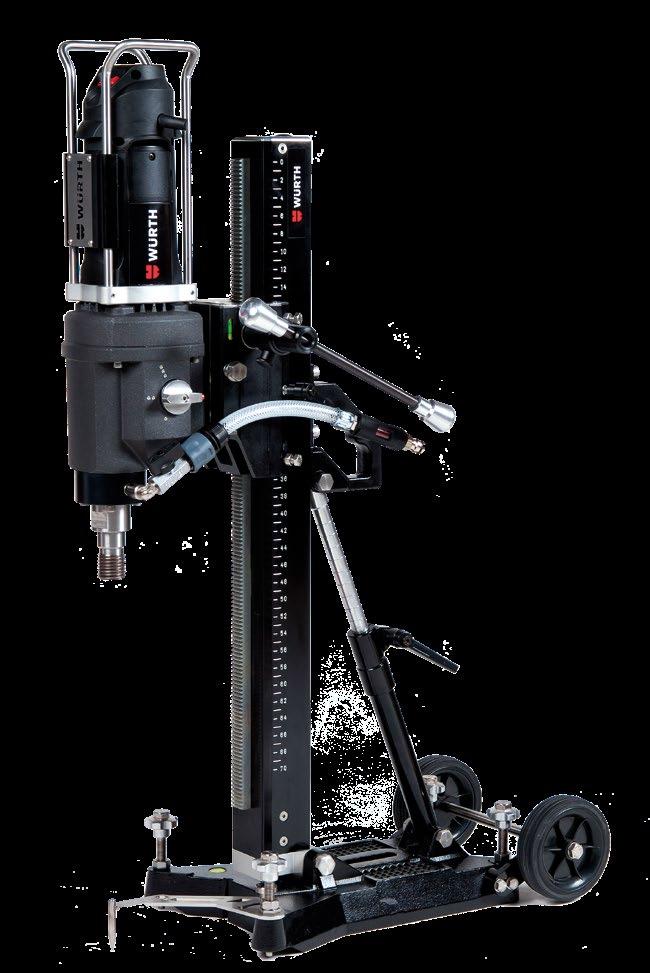

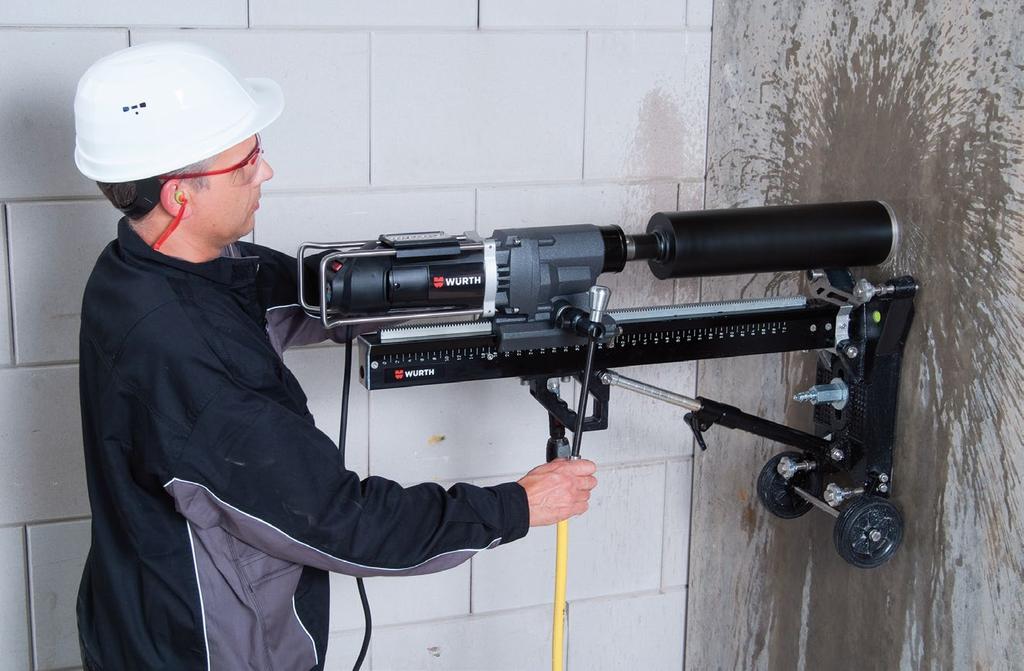

16 DS 300 Vŕtačka pre diamantové jadrové vŕtanie zo stojana s možnosťou mokrého aj suchého vŕtania do betónu, železobetónu a muriva Obj.č DS 300 so saňami Obj.č DS 300 COMFORT so saňami a stojanom DS COMFORT LED kontrolka zaťaženia motoru elektronická ochrana preťaženia motoru (EMPS): Po šiestom preťažení sa vŕtačka z dôvodu ochrany motora automaticky vypne. Na rozdiel od tepelnej ochrany môže byť vŕtačka ihneď znovu použitá. klzná spojka ochranný spínač PRCD-S integrované sane s rybinovým vedením ľahký hliníkový plášť vŕtačky dodanie vrátane sady kľúčov a hadice s označením vodného prietoku záruka 1,5 roka 16 Profesionálna diamantová jadrová technika

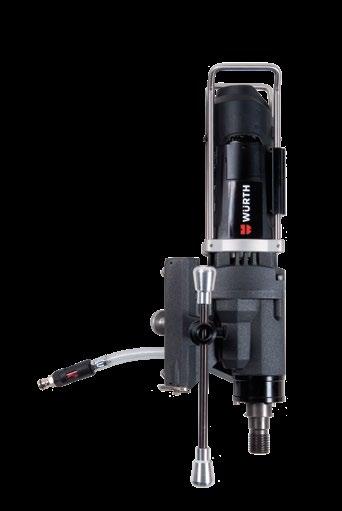

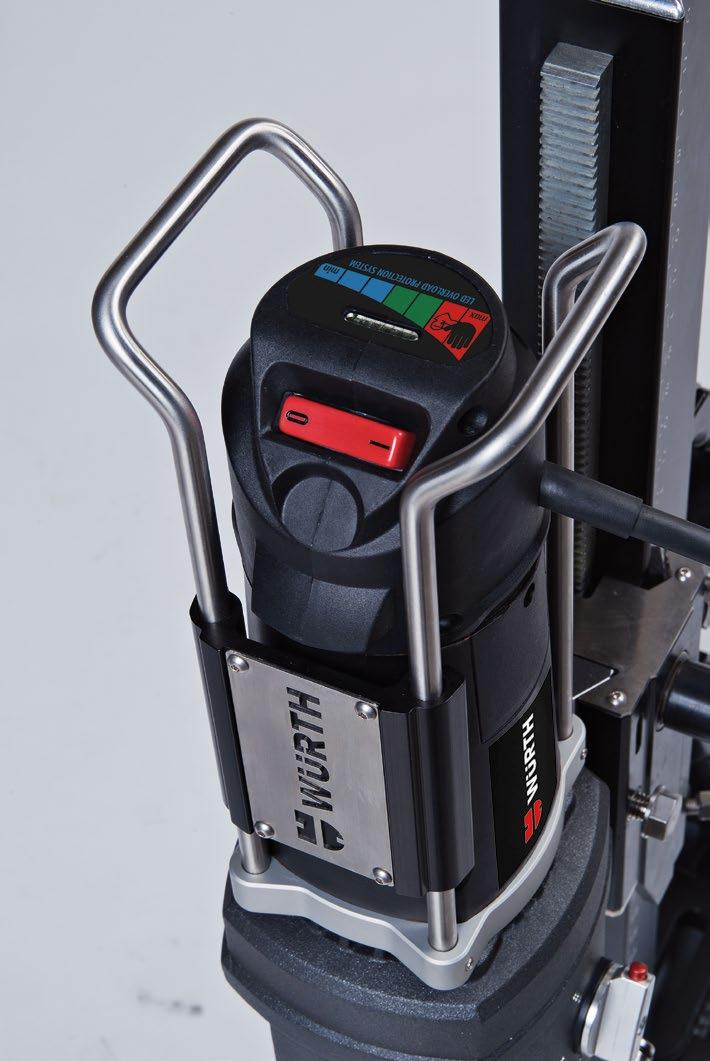

17 Vŕtačka pre diamantové jadrové vŕtanie DS Uchytenie na prenášanie stroja ako aj ochrana Rybinové vedenie 3 LED kontrolka zaťaženia motora 4 Sane Volič prevodového stupňa pre reguláciu otáčok Hlásenie prietoku vody Regulácia vody Vodováhy Technické údaje Aj ako set (viď str. 7) Obr. ukazuje DS 300 s vŕtacím stojanom DS COMFORT - prosím objednávajte zvlášť! Príkon Watt Motor 230 V/50/60 Hz/3-stup. prevodovka Vŕtanie Ø mm Rozsah Ø: Stupeň mm Stupeň mm Stupeň mm Upínanie stroja 1¼ vonkajší závit (½ vnútorný možný pomocou adaptéra) Rozmery (D x Š x V) 600 x 270 x 220 mm Hmotnosť (vrátane saní) 15,9 kg Príslušenstvo: Diamantové vŕtacie korunky viď. od str Profesionálna diamantová jadrová technika 17

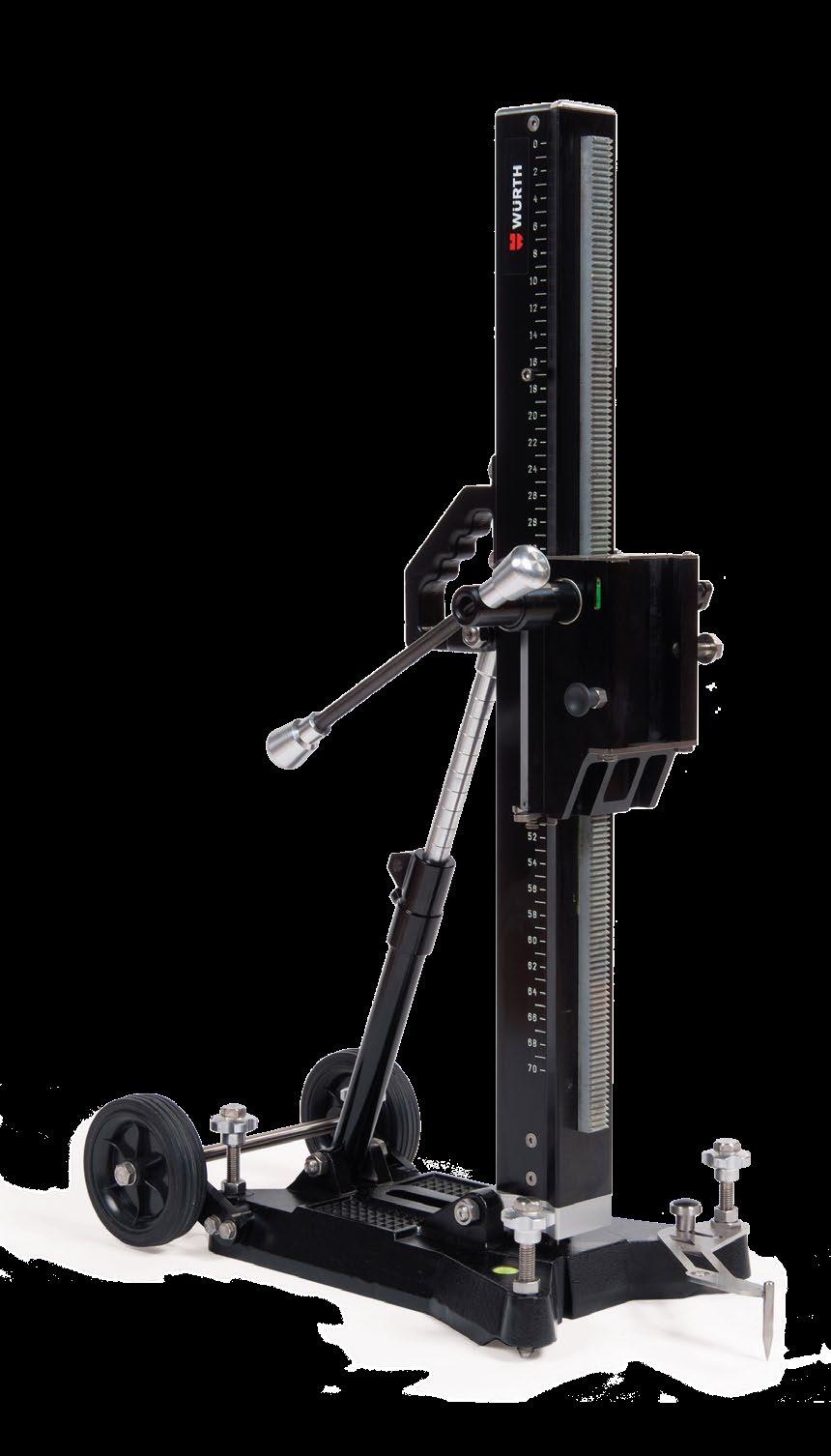

18 DS COMPACT Stojan kompatibilný s vŕtačkami DS 130-P/-T, DS 164 Technické údaje výška: 76 cm hmotnosť: 10,3 kg montážna sada M12, obj. č Obj.č Odporučenie: Upevnenie vŕtacieho stojanu DS v spojení s rozrážacou kotvou W-ED, obj. č a narážacím nástrojom, obj. č Príslušenstvo: Vodný zberný krúžok malý pre DS 130-P/-T, DS 164 pre vrtáky 8 66 mm vrátane gumovej krytky Obj.č Náhradná gumová krytka pre vrtáky 8 66 mm Obj.č Vodný zberný krúžok veľký pre DS 130-P/-T, DS 164 pre vrtáky mm vrátane gumovej krytky Obj.č Náhradná gumová krytka pre vrtáky mm Obj.č Vákuová sada (vrátane gumového tesnenia) pre upevnenie vŕtacieho stojana s vákuovým čerpadlom Obj.č Priemyselný vysávač za mokra a za sucha ISS 55-S automatic pre vysávanie vzniknutého kalu Obj.č Profesionálna diamantová jadrová technika

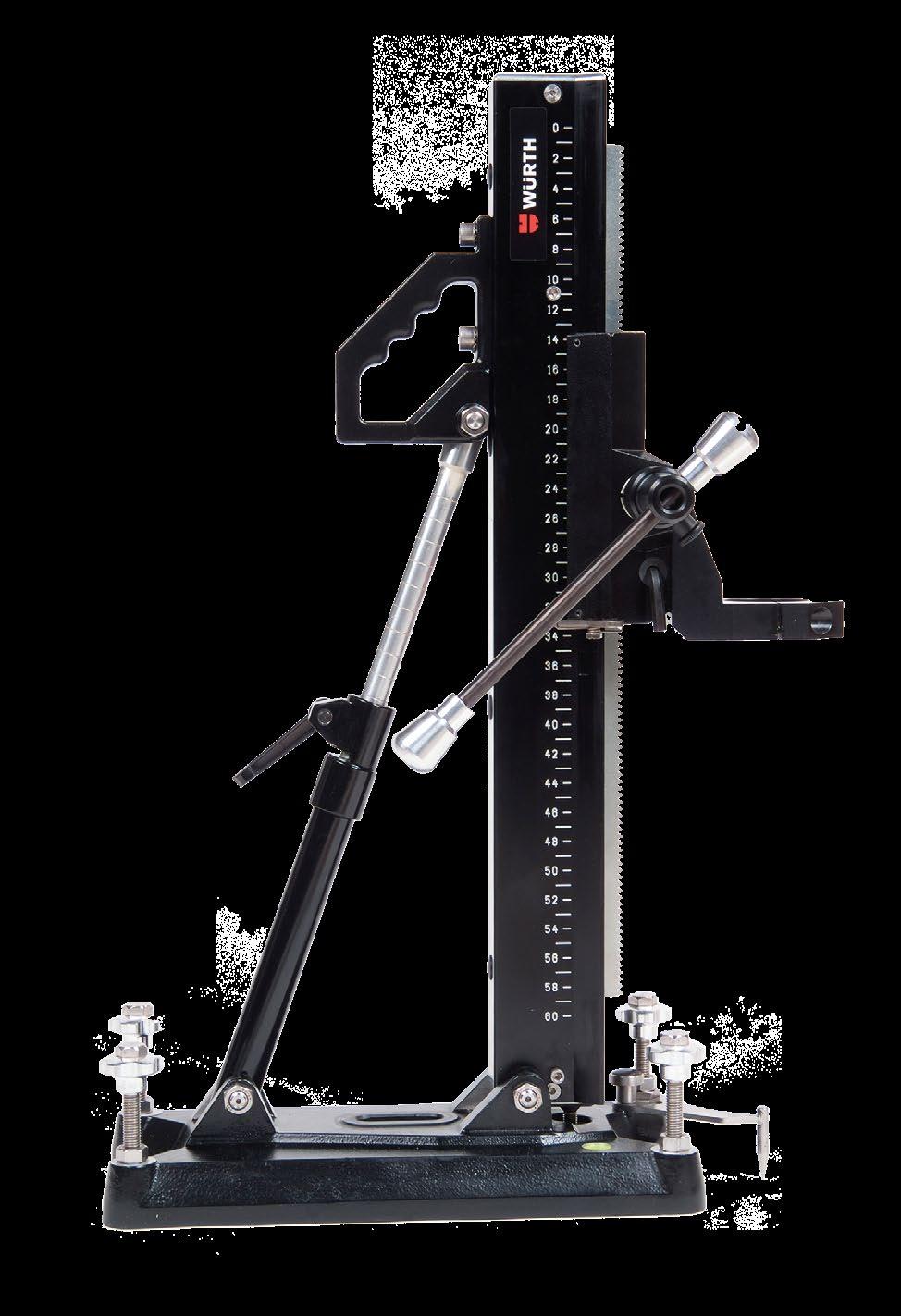

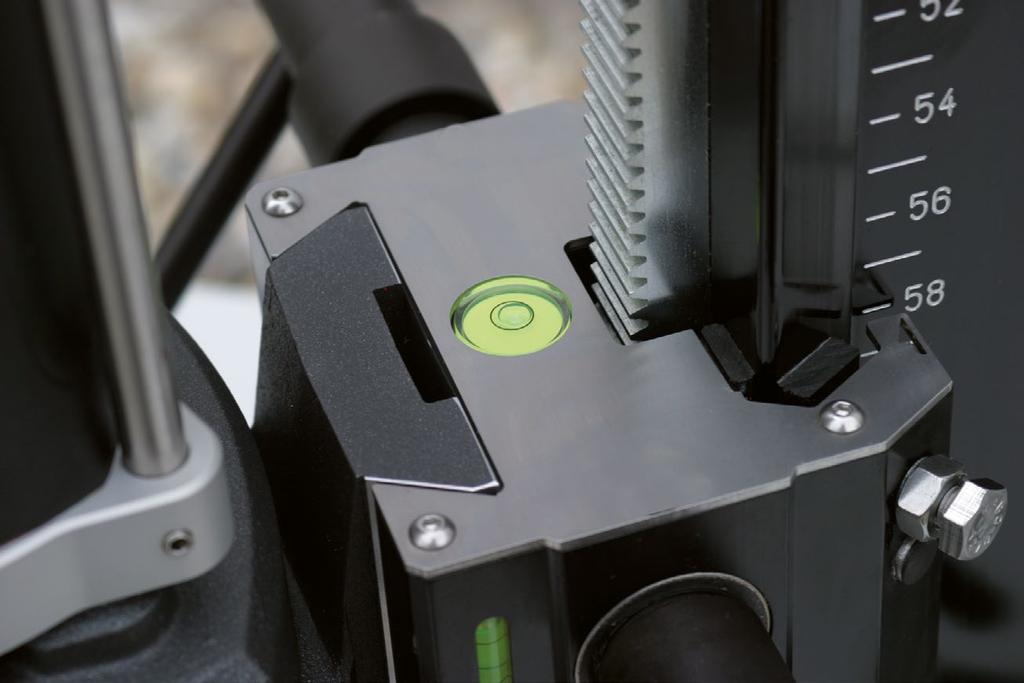

19 Stojan DS COMPACT 1 Hliníkový stĺpik s rybinovým vedením a držadlom Laserom vypálená stupnica uhlu vŕtania (až do max. 45 ) s rychloupináním Laserom vypálená stupnica hĺbky vŕtania 3 4 Ukazovateľ osi vŕtania 5 Vodováha Rektifikačná skrutka pre jednoduché osadenie stojana do vodorovnej polohy Vŕtacie vreteno s rýchloupínaním, s možnosťou osadenia na obidve strany saní a s integrovaným kľúčom na rektifikačné skrutky Vnútorný závit pre spôsob ukotvenia stojana vzopretím 7 2 K zakúpeniu i v sete (viď str. 6 a 7) Obr. ukazuje stojan pre vŕtačky s príslušenstvom sane DS 130-P, obj. č prosím objednávajte samostatne! Profesionálna diamantová jadrová technika 19

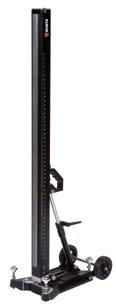

20 DS COMFORT Kompatibilný stojan s vŕtačkami DS 130-P/-T, DS 164, DS 300 Technické údaje výška: 92 cm hmotnosť: 13,9 kg montážna sada M12, obj. č Obj.č Odporučenie: Upevnenie vŕtacieho stojanu DS v spojení s rozrážacou kotvou W-ED, obj. č a narážacím nástrojom, obj. č Príslušenstvo: Vodný zberný krúžok malý pre DS 130-P/-T, DS 164 pre vrtáky 8 66 mm vrátane gumovej krytky Obj.č Náhradná gumová krytka pre vrtáky 8 66 mm Obj.č Vodný zberný krúžok veľký pre DS 130-P/-T, DS 164 pre vrtáky mm vrátane gumovej krytky Obj.č Náhradná gumová krytka pre vrtáky mm Obj.č Vákuová sada (vrátane gumového tesnenia) pre upevnenie vŕtacieho stojana s vákuovým čerpadlom Obj.č Priemyselný vysávač za mokra a za sucha ISS 55-S automatic pre vysávanie vzniknutého kalu Obj.č Ďalšie príslušenstvo pre DS 300 viď str Profesionálna diamantová jadrová technika

21 Stojan DS COMFORT 1 2 Hliníkový stĺpik s rybinovým vedením a držadlom Laserom vypálená stupnice uhlu vŕtania (až do max. 45 ) s rychloupináním Laserom vypálená stupnica hĺbky vŕtania 4 5 Ukazovateľ stredu vŕtania Vodováha Rektifikačná skrutka pre jednoduché osadenie stojana do vodorovnej polohy Vŕtacie vreteno s rýchloupínaním, s možnosťou osadenia na obidve strany saní a s integrovaným kľúčom na rektifikačné skrutky Transportné kolieska 9 Vnútorný závit pre spôsob ukotvenia stojana vzopretím 7 2 K zakúpeniu i v sete (viď str. 6 a 7) Obr. ukazuje stojan pre vŕtačky so saňami DS 300, - prosím objednávajte zvlášť! Profesionálna diamantová jadrová technika 21

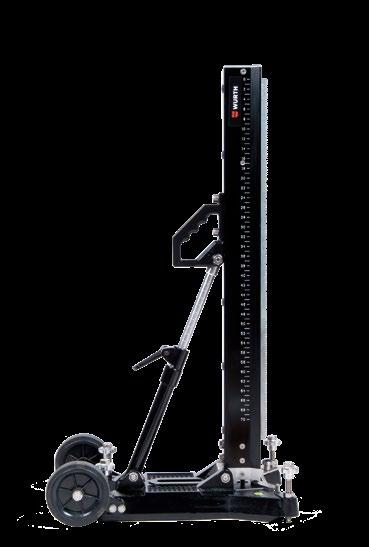

22 DS COMFORT XL Kompatibilný stojan s vŕtačkami DS 130-P/-T, DS 164, DS 300 s extra dlhým stĺpikom Technické údaje výška: 141 cm hmotnosť: 16,5 kg montážna sada M12, obj. č Obj.č Odporučenie: Upevnenie vŕtacieho stojanu DS v spojení s rozrážacou kotvou W-ED, obj. č a narážacím nástrojom, obj. č Príslušenstvo: Vodný zberný krúžok malý pre DS 130-P/-T, DS 164 pre vrtáky 8 66 mm vrátane gumovej krytky Obj.č Náhradná gumová krytka pre vrtáky 8 66 mm Obj.č Vodný zberný krúžok veľký pre DS 130-P/-T, DS 164 pre vrtáky mm vrátane gumovej krytky Obj.č Náhradná gumová krytka pre vrtáky mm Obj.č Vákuová sada vrátane gumového tesnenia pre upevnenie vŕtacieho stojana s vákuovým čerpadlom Art Priemyselný vysávač za mokra a za sucha ISS 55-S automatic pre vysávanie vzniknutého kalu Obj.č Ďalšie príslušenstvo pre DS 300 viď. str Profesionálna diamantová jadrová technika

23 Stojan DS COMFORT XL 1 Hliníkový stĺpik s rybinovým vedením a držadlom 8 2 Laserom vypálená stupnice uhlu vŕtania (až do max. 45 ) s rychloupináním 3 4 Laserom vypálená stupnica hĺbky vŕtania Ukazovateľ stredu vŕtania 1 5 Vodováha 6 7 Rektifikačná skrutka pre jednoduché osadenie stojana do vodorovnej polohy Transportné kolieska 3 8 Vnútorný závit pre spôsob ukotvenia stojana vzopretím Extra dlhý stĺpik - viac ako mm hĺbka vŕtania Profesionálna diamantová jadrová technika 23

24 Príslušenstvo Príslušenstvo len pre DS 300: Vodný zberný krúžok malý pre vrtáky mm vrát. gumovej krytky Obj.č Náhradná gumová krytka pre vrtáky mm Obj.č Vodný zberný krúžok veľký pre vrtáky mm, vrát. gumovej krytky Obj.č Náhradná gumová krytka pre vrtáky mm Obj.č OSTATNÉ PRÍSLUŠENSTVO Vákuové čerpadlo VP 800 pre upevnenie vŕtacieho stojanu v spojení s príslušnou vákuovou sadou Obj.č Prípojka kohútika vnútorný závit ¾ Jednoduché pripojenie na bežnú hadicovou spojku Obj.č Rýchloupínanie S univerzálnou hadicovou prípojkou ½, 5/8 a ¾ najrýchlejšie pripojenie na bežné vodné hadice Obj.č Profesionálna vodná hadica Vysoko pružná, odolná voči zlomu, chladu a teplu Obj.č Vodná tlaková nádoba Pre vŕtacie práce bez vodnej prípojky zo strany stavby manometer pre zobrazenie tlaku v nádobe (max. 6 bar) objem: 10 litrov dĺžka hadice: 2,5 m bezpečnostní ventil proti pretlaku, taktiež pre vypustenie zbytkového tlaku veľký plniaci otvor Obj.č Stojňa Nadstavec pre upevnení vŕtacieho stojanu vzoprením Obj.č Montážna sada Obj.č Profesionálna diamantová jadrová technika

25 Príslušenstvo Upínacia podpera S rozsahom upínania 1,85 m až 3,4 m Obj.č Zberač vývrtov Zber jadier pri vertikálnom vŕtaní podlahou. Na použitie s upínacou podperou (art , nie je súčasťou dodávky). Obsahuje: základňu s kolieskami a pripojenie na odsávanie vody. Obj.č Príslušenstvo ku korunkám Predĺženia Prevedenie ½ : od korunky 32 mm Prevedenie 1 ¼ : od korunky 50 mm Závit na stroji Dĺžka Obj.č. Bal./ks. mm ½ ¼ Profesionálna diamantová jadrová technika 25

26 Príslušenstvo Adaptér Prechody prípojok pre konkurenčné vŕtačky a vŕtačky WDS Popis vypálený laserom Obr. Závit na prístroji Závit - vŕt. korunka Obj.č. Bal./Ks WDS 1¼ -½ ½ ¼ 3 WDS ½ WDS ¼ -½ DDBI 6 WDS ¼ -½ DDBU 8 WDS ½ 1¼ diery 1¼ WDS = Würth Diamond System (starý typ) 1 Príslušenstvo ku korunkám - iné: Centrovací kus Nástroj na vytlačenie jadra 1¼ Použitie so sadou na suché vŕtanie. Pre korunky s pracovnou dĺžkou 330 mm Obj.č Použitie na vytlačenie jadra z korunky, prípadne na vytlačenie zaseknutej korunky z vŕtaného otvoru. Obj.č Profesionálna diamantová jadrová technika

27 Vŕtacie korunky PREHĽAD POUŽITIA DIAMANTOVÝCH VRTACÍCH KORUNIEK ZA MOKRA A SUCHA Materiály/Aplikácia Zebra Longlife & Speed Obj.č Zebra Longlife & Speed Suché Obj.č ½ 1¼ 1¼ Betón Vápenec Prírodný kameň Asfalt Nehorľavé Keramika Existujúci betón / betón Vymývaný betón Betón, ľahko vystuž. (Max. Oceľ Ø 8 mm), hustota ** až 2,4 Ľahký betón (tvrdá pemza, bez ocele), hustota 1,4 až 2,0 Pumpa, hustota 1,2 Pórobetón ***, hustota 0,2 až 0,7 Vysokopevnostný železobetón Čerstvý betón (abrazívny) až do 2 dní Čerstvý betón (abrazívny) starší ako 2 dni Pórobetón Betónové bloky Kompozitné dlaždice Betónové potrubia Betónové tehly Poter Malta / omietka Mäkký vápenec, hustota 1,4 Vápenec s hustotou 1,6 až 2,0 (vysoká kompresia) Vápenec s hustotou 2,0 až 2,4 (veľmi vysoká kompresia) Vápenec, hustota> 2,4 (extrémne vysoká kompresia) Pieskovec Mramor Vápenec Žula (mäkká) Žula (tvrdá) Rula Čadič Šamotové tehly Clinker (mäkký) Clinker (tvrdý) dlažobné kocky Porotónové tehly (mäkké), hustota 1,4 Porotńové tehly (tvrdé), hustota 1,6 až 2,2 Dierovaná tehla (dutá, horiz./vertik.), hustota do 1,4 Dierovaná tehla (dutá, horiz./vertik.), hustota 1,6 až 2,2 **** * * * * * * * * + **** + **** o o o + + * + * * o + = najvhodnejšie + = vhodnejšie o = vhodné = nevhodné * Zvýšené opotrebenie ** Údaje o hustote v kg / dm *** Známi výrobcovia pórobetónu sú: H + H Ceclon, Greisel, Hebel, Ytong, Porit, Hansa, Solbet, Domapor **** Voda v dutých tehlách Profesionálna diamantová jadrová technika 27

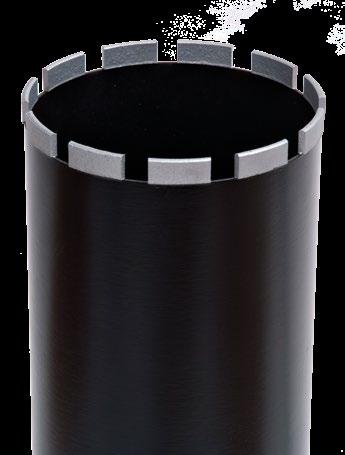

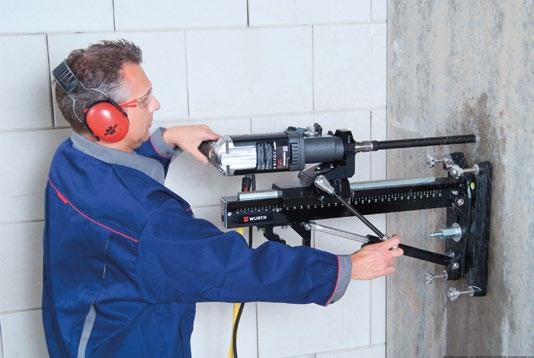

28 Vŕtacie korunky DIAMANTOVÉ VŔTACIE KORUNKY ZA MOKRA Longlife & Speed Vysoko kvalitné diamantové vŕtacie korunky na mokré vŕtanie s extrémne vysokou rýchlosťou vŕtania dokonca aj v armovanom betóne s veľmi vysokou životnosťou pre všetky stavebné odvetvia. Vlastnosti: Mnohostrannosť: Životnosť: Rýchlosť vŕtania v betóne: Rýchlosť vŕtania v armatúre*: Extrémne vysoká rýchlosť vŕtania Až 3-násobne vyšší vŕtací výkon v porovnaní s konkurenciou, vďaka novej slinovací segmentové metóde (CLEANTEC). Prvotriedne diamanty s extrémne agresívnymi reznými hranami sú optimálne a homogénne spojené so segmentom. Tím je vylúčené predčasné vylomenie diamantu. Vďaka novej technológii Würth CLEANTEC tak vzniká jedinečný a elastický diamantový segment, ktorý hravo zvládne i extrémne zaťaženie v armovanom betóne. Dlhšia životnosť Mimoriadne vysoké segmenty v porovnaní s konkurenciou umožňujú jeden až dvakrát vyššiu životnosť. * Armaturové železo prevŕtavať len po schválení stavebným dozorom! Jedna korunka pre skoro všetky stavebné materiály ZEBRA Longlife & Speed nahradzuje minimálne dve bežné jadrové vŕtacie korunky. Užívateľ tak má na stavbe vždy k dispozícii správnu korunku. Menej odporu v materiále Segmenty, ktoré sú v porovnaní s konkurenciou o cca 10% užšie, zabraňujú zbytočným stratám trením. Tím sa rovnako uľahčuje navrtávanie. Najčastejšie použitie (ďalšie použitie viď. prehľad použitia diamantových vŕtacích koruniek za mokra): Húževnaté pružné a vysoko pevné spojenie segmentov Špeciálna vysokofrekvenčná indukčná metóda (HFI) výrazne minimalizuje odlomenie diamantových segmentov od vŕtacej korunky oproti iným metódam dokonca i pri najtvrdších použitiach. Starý betón Vymývaný betón Betón, silno armovaný (> 25mm) Zamková dlažba Betónové rúry Silikátová tvárnica, tvrdá/mäkká Žula, mäkká/tvrdá Asfalt Betón abrazívny/čerstvý Plná pálená tehla Duté tehly, mäkké/tvrdé Malta, omietka, mazanina 28 Profesionálna diamantová jadrová technika

29 Vŕtacie korunky DIAMANTOVÉ KORUNKY NA MOKRÉ VŔTANIE ½ Longlife & Speed Prehľad dodávok Ø Pracovná Celková Výška Hrúbka Počet Spojenie Obj.č. Bal./ks. mm dĺžka dĺžka segmentu segmentu segmentov segmentov mm mm mm mm * 82* * Rozsah: prepínače a rozvodné skrinky 9 2,2 Krúžok HFI , Profesionálna diamantová jadrová technika 29

30 Vŕtacie korunky DIAMANTOVÉ KORUNKY NA MOKRÉ VŔTANIE 1¼ Longlife & Speed Prehľad dodávok Ø Pracovná Celková Výška Hrúbka Počet Spojenie Obj.č. Bal./ks. mm dĺžka dĺžka segmentu segmentu segmentov segmentov mm mm mm mm , ,0 HFI , , , Väčšie a atypické rozmery vieme dodať na dopyt. 30 Profesionálna diamantová jadrová technika

31 Vŕtacie korunky DIAMANTOVÉ KORUNKY NA SUCHÉ VŔTANIE1¼ Longlife & Speed Moderná technika zvárania Segmenty na korunkách pre suché vŕtanie sú pevne pripojené na vrták vďaka spôsobu zvárania CD (kondenzátorového výboja). Proces zvárania CD trvá len zlomok sekundy, vďaka čomu nedochádza k strate kvality segmentov spôsobenou prehriatím, a vďaka tomu nedochádza k ulamovaniu segmentov od korunky počas užívania. Výsledkom procesu zvárania metódou CD je extrémne vysoká kvalita a homogénnosť spojenia segmentov a jadra. Zebra korunky pre suché vŕtanie Diamantové korunky pre suché použitie sú vyvinuté pre optimálny výkon a trvanlivosť do rôznych stavebných materiálov. Prehľad dodávok Ø Pracovná Celková Výška Hrúbka Počet Spojenie Obj.č. Bal./ks. mm dĺžka dĺžka segmentu segmentu segmentov segmentov mm mm mm mm ,0 6 CD Profesionálna diamantová jadrová technika 31

32 Kompatibilita Würth jadrového vŕtania PRIPOJENIE S ADAPTÉRMI Stroj Adaptér Korunka DS 152 (stará verzia) NDS 250 (stará verzia) W 1¼" ½" Korunka s ½ pripojením Obj.č DS 152 (stará verzia) NDS 250 (stará verzia) W 1¼" ½" Korunka s 1¼ pripojením Obj.č DS 130-P/-T DS 164 DS 300 1¼" W Korunky s WDS pripojením (stará verzia) Obj.č DS 300 1¼" ½" Korunky s ½ pripojením Obj.č Profesionálna diamantová jadrová technika

33 Kompatibilita Würth jadrového vŕtania KOMPATIBILITA WÜRTH JADROVÉHO VŔTANIA Stojan Stroj a sane Zberný krúžok DS COMPACT Obj.č DS 130-P Obj.č Sane DS 130-P/-T Obj.č DS 130-T Obj.č Zberný krúžok na vodu malý pre DS 130/ mm Obj.č Zberný krúžok na vodu veľký pre DS 130/ mm Obj.č DS COMFORT Obj.č DS 164 Obj.č Sane DS 300 DS 300 Obj.č Zberný krúžok na vodu malý pre DS mm Obj.č Zberný krúžok na vodu veľký pre DS mm Obj.č Profesionálna diamantová jadrová technika 33

34 NDS 68 Uhlová vŕtačka pre rýchle a presné vŕtanie v porceláne, glazovanom porceláne, skle, žule, sanitárnom tovare atď. Dlažby a kamenné obklady Inštalácie v kúpeľniach a kuchyniach Kotvenie na fasádach (aj s prídavným stojanom) Zahrnuté v dodávke Kufrík Nádoba na vodu PRCD kontrola Obj.č Technické údaje Rozsah vŕtania Ø 4 68 mm Motor 230 V/750 W Otáčky Hmotnosť 2,6 kg Príslušenstvo pre NDS 68: Stojan na fasádu Na vŕtanie otvorov pre kotvenie fasády Obj.č Pomôcka pre vŕtanie Nastaviteľná vodiaca lišta s podtlakovou prísavkou Obj.č Zberač vody Max. priemer korunky Ø 73 mm Obj.č Brúsny kameň Pre tupé alebo zabrúsené korunky Obj.č. Rozmery x 55 x 25 mm x 55 x 30 mm x 55 x 55 mm 34 Profesionálna diamantová jadrová technika

35 Uhlová vŕtačka NDS 68 min. max. Ø 4 mm Ø 68 mm Doba vŕtania iba 45 sek. Priemer korunky: Ø 40 mm Hrúbka dlaždice: 10 mm Materiál: porcelán Korunky Uhlová vŕtačka NDS 68 Obj.č. Popis Korunka Ø 4 mm Korunka Ø 5 mm Korunka Ø 6 mm Korunka Ø 8 mm Korunka Ø 10 mm Korunka Ø 12 mm Korunka Ø 13 mm Korunka Ø 14 mm Korunka Ø 16 mm Korunka Ø 18 mm Korunka Ø 20 mm Korunka Ø 24 mm Korunka Ø 26 mm Korunka Ø 28 mm Korunka Ø 32 mm Korunka Ø 35 mm Korunka Ø 40 mm Korunka Ø 45 mm Korunka Ø 51 mm Korunka Ø 60 mm Korunka Ø 68 mm Korunky Špeciálne, tenké diamantové korunky, ktoré umožňujú presné a rýchle vŕtanie do porcelánu, glazovaného porcelánu, skla, mramoru, žuli, atď. Životnosť korunky viac ako 300 dier Profesionálna diamantová jadrová technika 35

36 PRIDRUŽENÉ PRODUKTOVÉ PORTFÓLIO Kotviaci materiál Würth Vám ponúka široký program kotviacich systémov s osvedčeniami ETA a zaručenými návrhovými únosnosťami. Würth poskytuje technické poradenstvo: - pre správny výber kotvenia (prostredie, kotevný podklad, spôsob kotvenia, druh a spôsob zaťaženia, inštalačné podmienky, ekonomické hľadisko), - pre správny návrh kotvenia na základe príslušných noriem a predpisov, - pre projektantov, stavebných inžinierov pri práci a navrhovaní prostredníctvom Würth softvéru pre návrh kotvenia. Diamantové Protipožiarna jadrové ochrana vŕtanie Zabudnutý Na Slovenskom otvor? trhu Na je to len tu veľmi je šírka málo sortimentu firiem, ktoré Würth majú v oblasti svoje produkty diamantového otestované jadrového na protipožiarnu vŕtania až do odolnosť. veľkosti ø Sme 500 hrdí, mm. že firma Würth Korunky, je ktoré jednou zabezpečujú z nich. Máme najrýchlejší všetky potrebné vŕtací výkon skúšky, v cenách, certifikáty, osvedčenia, ktoré vás určite ktoré prekvapia. sú nevyhnutné A to pozitívne. k vašej bezproblémovej kolaudácii. Rýchlomontážny závesný systém VARIFIX Voľnosť pri plánovaní a rýchlosť pri montáži - to sú prvky závesného systému Würth VARIFIX. Koľajnice a konzoly, montážne prvky, posuvné a pevné body, potrubné objímky Profesionálna diamantová jadrová technika

37 WÜRTH PODPORA Würth technical software Pomáha remeselníkom a projektantom pri výbere tých správnych produktov. Jednoducho ovládateľný program je rozčlenený na tematické okruhy: Dimenzovanie kotiev Dimenzovanie drevostavieb (skrutiek do dreva) Varifix (rýchlomontážny závesný systém) Protipožiarna ochrana Nastreľovacia technika Montáž solárnych systémov Rebar (spojovacie výstuže). Poradenstvo a servis Náš tím odborne vyškolených stavebných inžinierov na technickoprojekčnom oddelení vám je vždy ochotne k dispozícii pri riešení akýchkoľvek otázok z oblasti stavebného priemyslu. Vedúci oddelenia: Ing. Roman Zednikovič M roman.zednikovic@wurth.sk Ochrana proti pádu, pádu: drevostavby: Ing. Marek Duffala M ochranaprotipadu@wurth.sk marek.duffala@wurth.sk Kotvenie a závesné systémy: Ing. Mário Susko M mario.susko@wurth.sk Protipožiarna ochrana, jadrové vŕtanie a kotvenie ETICS: Ing. Michal Laluha M michal.laluha@wurth.sk Profesionálna diamantová jadrová technika 37

38 Poznámky 38 Profesionálna diamantová jadrová technika
