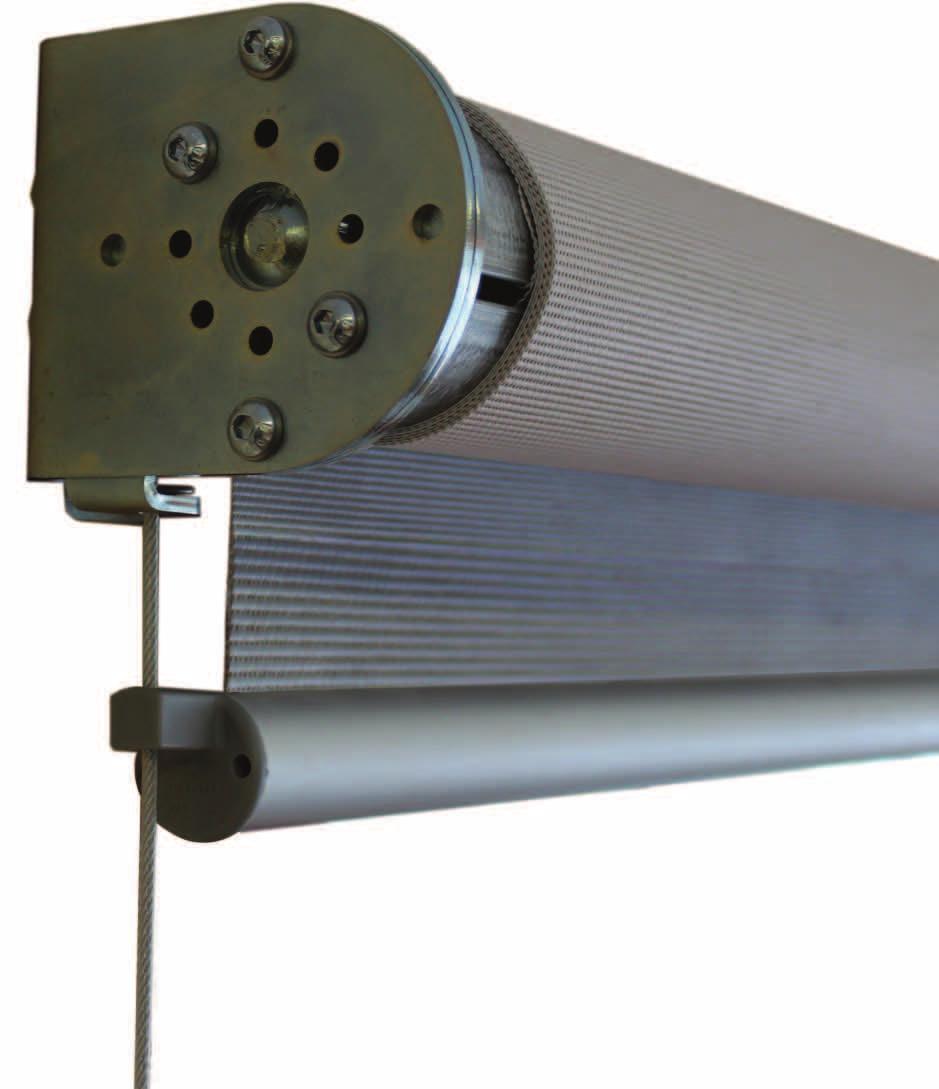

MONTÁŽNÍ NÁVOD SVISLÁ markýza V-ROL 63

Transkript

1 SVISLÁ markýza V-ROL 63 Hmotnost markýzy V-ROL 63 v kg Šířka 50 Výška Poznámka: Hmotnost je orientační, může se měnit v závislosti na provedení markýzy. U spojovaných markýz použijte pro výpočet dvojnásobnou hmotnost jednodílné markýzy. 5/2014

2 K tomuto návodu Montáž této markýzy může probíhat pouze dle návodu a přiložených dokumentů. Pracovní postupy, které jsou specifické pouze pro určité typy markýz, jsou v návodu blíže popsány nebo označeny.tento návod předejte budoucímu uživateli. Tento symbol upozorňuje na případné nebezpečí. Bezpečnostní pokyny Při montáži a užívání zohledněte náš přiložený dokument Climax: Bezpečnostní pokyny Markýza slouží jako ochrana před sluncem a je zatížitelná větrem dle technické třídy 2 (EN A1:2009 silou větru do max. 70 N/m 2 nebo 38 km/h). Výrobce doporučuje při silném větru nebo dešti markýzu zatáhnout již při rychlosti větru 29 km/hod. Neodborné změny nebo přestavby markýz jsou zakázány! Markýzy skladujte tak, aby byly chráněné před poškozením. Dodržujte předpisy od výrobců spojovacích materiálů! Montáž může být provedena pouze odborníkem proškoleným odbornou firmou na montáž markýz. Je nutné zohlednit předpisy pro prevenci úrazů. Zajistěte, aby žádné elektrické přípojky nebyly v průběhu montáže pod elektrickým napětím. Montážní místo zabezpečte uzavřením tak, aby poskytovalo dostatek místa pro montáž! Před montáží Spojovací materiál není součástí dodávky! Pro montáž si připravte: Montážní (zkušební) kabel pro elektromotor Nářadí jako například: Imbusový klíč 6 / 8 / 10 mm Očkoploché klíče 10 / 13 / 17 / 19 mm Křížový šroubovák Kontrola balení Ochranné fólie a transportní zabezpečení odstraňte teprve až u patřičného pracovního kroku! Obalový materiál svědomitě zlikvidujte. Zkontrolujte, jestli je obsah balení kompletní. Při škodách způsobených transportem okamžitě informujte Vašeho dodavatele! Nemontujte žádné poškozené zařízení! Kontrola montážního místa Souhlasí údaje (rozměry) v montážní dokumentaci s rozměry přímo na montážním místě tak, aby bylo možné montáž uskutečnit? Je zajištěn dostatek místa a prostoru pro samotnou montáž? Jsou dodrženy míry šířky a výsuvu? Pokud se vyskytly nějaké odchylky, informujte Vašeho dodavatele. 2

3 Kontrola montážního místa (elektro) Jsou připraveny elektrické přípojky? Pokud ještě nejsou elektrické přípojky vyvedeny, musíte o této skutečnosti informovat kompetentní osobu a tato místa patřičně označit. Nebezpečí života! 230 V elektropřípojky mohou být položeny a zapojeny pouze kvalifikovaným odborníkem! Montáž Dodržujte montážní kroky: Připravte bočnice a jeden kus namontujte. Ukotvěte a zajistěte hřídel s látkou a namontujte druhou bočnici. Namontujte držáky pro uchycení lanka. Natáhněte a zajistěte lanko. U spojené markýzy: Nejprve zavěste a zajistěte markýzu s pohonem, a až poté markýzy bez pohonu. V případě potřeby: Nastavte elektropohon. Kontrola funkce: Proveďte zkušební provoz. Zkontrolujte funkčnost obslužných elementů neboli ovládání. Montáž probíhá za dodržení těchto pracovních kroků. Pokud okolnosti nedovolují provést pracovní krok tak jak je předepsán, je povoleno tento krok pozměnit, ale jen v případě, že nový krok je jednodušší a vede ke stejnému výsledku. Výsledkem je docílení optického bezchybného vzhledu a funkce. Přehled dílů Držák pro uchycení lanka 2. Lanko 3. Látka 4. Spodní profil 5. Hřídel s látkou 6. Bočnice 7. Převodovka / motor

4 šířka ø ~135 7 ø ~162 ø Motor, montáž - stěna Příklad montáže V-rOL objednací šířka - 64 mm ~135 dle typu držáku ~40 ~40 ~ dle typu držáku 41 Klika a průchodka 90, montáž - stěna Klika a převodovka s okem, montáž - strop Ovládání: motor průchodka 90 / 45 Jako první namontujte bočnici na straně ovládání. Bočnici osaďte pomocí vodováhy. Pro kotvení bočnic použijte vhodný spojovací materiál (šrouby, hmoždinky, chemické kotvy) s ohledem na typ montážního podkladu (cihla, beton, dřevo). Vyměřte a zaznačte rozteč děr bočnic V případě ovládání klikou naznačte na fasádu polohu průstupu a navrtejte otvor Ø16 mm pro průchodku. 4

5 Druhou bočnici vyměřte pomocí vodováhy. Vyvrtejte otvory a použijte vhodný spojovací materiál. Vložte hřídel s nasazenou druhou bočnici do převodovky (upevněte hlavu motoru do držáku motoru) namontované bočnice. 10. Do připravených hmoždinek ukotvěte druhou bočnici pomocí šroubů. Drážky v bočnici umožňují mírné vyrovnání nerovností Průchodku vsuňte do převodovky - nevsouvejte silou! Průchodku namontujte z interiéru příslušným spojovacím materiálem. 14. Určete polohu držáku pro uchycení lanka. Zkontrolujte svislost lanka pomocí vodováhy. Vyznačte otvory přes držák lanka a navrtejte otvory pro hmoždinky nebo jiné vhodné kotvící prvky. Přišroubujte držák lanka na zeď. Prostrčte lanko (1) skrz šroub (2), ten dotáhněte pomocí matice (3) k držáku lanka (4). Lanko dostatečně napněte. Zajišťovacím šroubem (5) zafixujte lanko. Zkontrolujte svislost lanka, případně proveďte korekci v drážce držáku lanka. Pokud je markýza v provedení s motorem, nastavte koncové polohy motoru. Otestujte chod markýzy, zda je vše přesně namontované. Klika - ručně Motor - prostřednictvím zkušebního kabelu Zkontrolujte koncové polohy na motoru. 5

6 Spojované provedení (pouze motor) Kroky 1-8 se shodují s jednodílným provedením Nasaďte hřídel s motorem s nasazenou středovou bočnicí do držáku motoru již namontované bočnice. Přes připravené otvory ukotvěte středovou bočnici pomocí šroubů. Drážky v bočnici umožňují mírné vyrovnání nerovností. 17. Nasaďte druhou hřídel s látkou (připojenou markýzu) s nasazenou bočnicí do namontované středové bočnice (koncovky hřídele). Při zavěšení druhé hřídele dávejte pozor na to, aby byly spodní profily ve stejné výšce. Následně do připravených hmoždinek ukotvěte třetí bočnici pomocí šroubů. Drážky v bočnici umožňují mírné vyrovnání nerovností Určete polohu držáku pro uchycení lanka. Zkontrolujte svislou rovinu lanka pomocí vodováhy. Vyznačte otvory přes držák lanka a navrtejte otvory pro hmoždinky nebo jiné kotvící prvky. Dále postupujte dle obr. 12. Otestujte chod markýzy, zda je vše přesně namontované. 6

7 Ovládání klikou Otáčením klikou se markýza zasune nebo vysune. Převodovka není opatřena dorazem (nepřetočte látku). Neovládejte markýzu nepřiměřenou silou. Nastavení mechanického pohonu U mechanického pohonu se nastavení koncových poloh provádí pomocí imbusových šroubů. Je nutno použít návod na obsluhu motoru. Nastavení pohonu s dálkovým ovládáním RTS U pohonu na dálkové ovládání se nastavení provádí pomocí dálkového ovladače. Je nutno použít návod na obsluhu motoru. Bezpečnostní pokyny a údržba Jakýkoliv zásah do výrobku (bez konzultace s odbornou montážní fi rmou), jakož i demontáž a montáž, je nepřípustná z hlediska bezpečnosti a funkčnosti výrobku. U fasádních markýz ovládaných motorem je vhodné umístit ovládací spínač mimo dosah dětí. Při vrzání a skřípání pohyblivých částí doporučujeme namazat vhodným mazivem. Za poškození vzniklé silou větru nenese výrobce žádnou zodpovědnost. Při rychlosti větru větší než 8 m/s je vhodné markýzu zasunout, jinak hrozí nebezpečí poškození! Markýza není určena jako ochrana proti dešti. V případě zmoknutí potahu je nutno v co nejbližší době markýzu vysunout a nechat vyschnout. Oprava fasádních markýz Opravy mohou být prováděny jen odbornou firmou. Musí být použity výhradně náhradní díly firmy SERVIS CLIMAX a.s. Pozor! Ramena jsou pod vysokým pružinovým napětím a mohou způsobit při neodborném zacházení zranění. Schéma zapojení mechanického motoru Nastavení motoru se provádí pomocí imbusových šroubů. Ovladač musí mít vzájemnou blokaci obou směrů, jinak dojde ke zničení motoru. ovladač 4C x 1,5 mm 2 Pro ovládání pohonu ze dvou různých míst je zakázáno použít dva paralelně zapojené spínače jinak dojde ke zničení motoru. Paralelní zapojení dvou a více pohonů na jeden spínač nebo na jeden výstup řídicí jednotky je zakázáno! hnědý světle modrý zelenožlutý 3C x 1,5 mm 2 Schéma zapojení motoru RTS Nastavení motoru se provádí pomocí rádiového vysílače (dálkového ovladače). 3C x 0,75 mm 2 hnědý světle modrý zelenožlutý 3C x 1,5 mm 2 dálkový ovladač Certifikace markýzy V případě deště, sněhu nebo větru zasuňte markýzu, aby se zabránilo jejímu poškození. Pokud je u motorické markýzy dodáno i větrné čidlo, doporučujeme ho nastavit na hodnotu 8 m/s. Technické změny vyhrazeny SERVIS CLIMAX a.s., Jasenice 1253,Vsetín, 75501, CZ 13 Svislá markýza V-ROL Prohlášení o vlastnostech: Vnější protisluneční clona Odolnost proti větru: Technická třída 2, EN
