Modell ,5kN montáž na stranu i na podlahu

Transkript

1 Modell ,5kN montáž na stranu i na podlahu kotvení průvlakovou kotvou = úspora nákladů mnoho povrchových úprav pro skla tloušťky 12-21,52 mm drenážní odvod vody We re onlevel perfektní spojení pomocí čepů pro privátní a komerční prostory pro privátní prostory 0.74kN kotvení po 200 mm = úspora

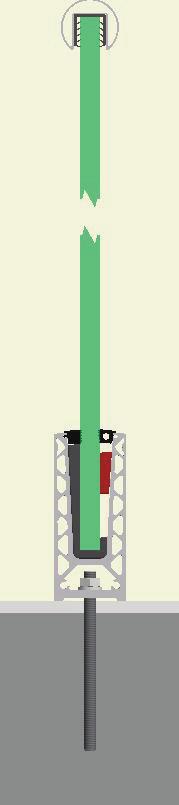

2 max max TL ,5 kn horní montáž O úroveň výš. Profil TL-6020 je obdobou profilu TL Díky vynikajícím vlastnostem jsme snížili počet montážních bodů a profil také umožňuje použití kotevních šroubů bez zapuštěné hlavy. Proto je montáž výrobku nejen rychlejší a nákladově efektivnější, ale i statika se výrazně zlepšila. Může být použit pro vnější použití, odolává lineárnímu zatížení 1,5 kn a je vhodný pro tloušťky skla mezi 12 mm a 21,52 mm. Základní funkce slimline, elegantní design a nízké nároky na údržbu nástroj na úpravu skla Flex-Fit OnLevel odtokové otvory pro použití s vrchním krytem 3,0 kn pro tloušťky skla mezi 12 21,52 mm u aplikací 0,74kN v soukromých prostorech je montážní vzdálenost 20 cm C C C C max. 10/10/4 (21,52mm) max. 10/10/4 (21,52mm) 28 interiérové innen: kotvení: kotvení außen: pro exteriér: (13x/2.5mtr oder 25x/2,5mtr) innen: x/5m) Ø30 außen: (13x/2.5mtr oder 25x/2,5mtr) 28 Ø30 Ø14 Ø14 Ø 30 (25x) Ø 30 (50x) Ø 14 (25x) Ø 14 (50x) (24x) (49x) TL-6020 Další podrobnosti naleznete v atestu statické analýzy.

3 Zvýšená stabilita se stejným vzhledem Integrovaná multifunkční sofistikovaná komora, jež umožňuje větší vzdálenosti vrtání Horní montáž 3

4 TL KN na podlahu Profil výška: 140 mm šířka: 60 mm Model 6020 Surový hliník Přírodní elox Imitace nerez Barva RAL Délka Art. Nr. Art. Nr. Art. Nr. Art. Nr Vnitřní/ Vnější roh 90 délka vnitřní 140 mm délka vnější 200 mm baleno 1 ks Model 6020 Surový hliník Přírodní elox Imitace nerez Barva RAL Art. Nr. Art. Nr. Art. Nr. Art. Nr Koncovka, levá/pravá použití jako pravá i levá Model 6020 Surový hliník Přírodní elox Imitace nerez Barva RAL levá/pravá Podložka Na balkoně nemáte žádné možnosti odvodu vody? Abyste neměli na svém balkoně přehradu, můžete jednoduše namontovat distanční profil. vnitřní vrtání Ø 14 mm baleno: 17 kusů Model 6020 Surový hliník Přírodní elox Imitace nerez Barva RAL Art. Nr. Art. Nr. Art. Nr. Art. Nr TL-6020

5 TL KN na podlahu Fischer montážní kotva FIS AM M10x150 pro interiér: zinkovaná ocel (interiér) exteriérová montáž: nerez V4A (exteriér) počet kusů na 2500 mm: 17 ks baleno: 25 ks Model 3511 Zinkovaná ocel (interiér) nerez V4A (exteriér) Art. Nr. Art. Nr Flex-Fit 1.0 kn jemné seřízení skleněných tabulí pro tloušťky skla mezi 12 21,52 mm korekce až do 34 mm vzhledem ke svislé ose Délka 2500 mm 5000 mm 25 m Síla skla Barva Art. Nr. Art. Nr. Art. Nr. 12 mm Černá /6/2 (12,76 mm) Červená /6/4 (13,52 mm) Šedá mm Žlutá /8/2 (16,76 mm) Hnědá /8/4 (17,52 mm) Zelená mm Modrá /10/2 (20,76 mm) Červená /10/4 (21,52 mm) Zelená

6 Ø Ø30 max max Ø14 Ø TL kn boční montáž Vývoj jde dál. Profil TL-6021 je nástupcem profilu TL Díky vynikajícím vlastnostem jsme snížili počet montážních bodů a profil také umožňuje použití kotevních šroubů bez zapuštěné hlavy. Díky tomu je montáž výrobku nejen mnohem rychlejší a nákladově efektivnější, ale i statika se výrazně zlepšila. Profil může být použit pro vnější použití, odolává lineárnímu zatížení 1,5 kn a je vhodný pro tloušťky skla mezi 12 mm a 21,52 mm. Základní funkce slimline, elegantní design a nízké nároky a údržbu nástroj na úpravu skla Flex-Fit OnLevel odtokové otvory kryt (volitelný) vhodné pro použití s horním krytem pro tloušťky skla mezi 12 mm a 21,52 mm u aplikací 0,74 kn v soukromých prostorech je montážní vzdálenost 40 cm! max. 10/10/4 (21,52mm) max. 10/10/4 (21,52mm) interiérové innen: kotvení: innen: kotvení außen: pro exteriér: außen: (13x/2.5m (6x/2.5mtr oder 25x/5m) 13x/2.5mtr) (6x/2.5mtr oder 13x/2.5mtr) Ø 14(13x) Ø 14 (25x) (12x) (24x) TL-6021 Další podrobnosti naleznete v atestu statické analýzy.

7 Vylepšená statika Profil může být ukotven univerzálně, v závislosti na aplikaci Boční montáž Integrovaná multifunkční sofistikovaná komora. Která umožňuje větší vzdálenosti vrtání. 7

8 TL-6021 boční montáž Profil výška: 140 mm šířka: 60 mm Délka Art. Nr. Art. Nr. Art. Nr. Art. Nr Vnitřní roh 90 délka vnitřní 140 mm délka vnější 200 mm baleno 1 ks Art. Nr. Art. Nr. Art. Nr. Art. Nr Vnější roh 90 délka vnitřní 140 mm délka vnější 200 mm baleno 1 ks Art. Nr. Art. Nr. Art. Nr. Art. Nr Koncovka, levá použití jako levá levá TL-6021

9 TL-6021 boční montáž Koncovka, levá pro krycí profil použití jako levá levá Koncovka, pravá použití jako pravá pravá Koncovka, pravá pro krycí profil použití jako pravá pravá Koncovka profilu pro schodiště s krycí lištou, vlevo pro použití levá lze upravit velikost dle úhlu baleno: 1 kus levá

10 TL-6021 boční montáž Koncovka profilu pro schodiště s krycí lištou, vpravo pro použití pravá lze upravit velikost dle úhlu baleno: 1 kus pravá Krycí profil s montážními samolepícími pásky pro použití koncovky koncovku je nutno objednat zvlášť. baleno: 1 kus Délka Art. Nr. Art. Nr. Art. Nr. Art. Nr Pevnostní kotva Fischer FH II 12/10 dokončovací vnitřní použití: pozinkovaná ocel (vnitřní) povrchová úprava: nerez V4A (exteriér) počet kusů na 2500 mm: 13 kusů baleno: 25 kusů Model 3521 Pozinkovaná ocel (interiér) Nerez V4A (exteriér) Art. Nr. Art. Nr Flex-Fit 1.0 kn Délka 2500 mm 5000 mm 25 m Síla skla Barva Art. Nr. Art. Nr. Art. Nr. 12 mm Černá /6/2 (12,76 mm) Červená /6/4 (13,52 mm) Šedá mm Žlutá /8/2 (16,76 mm) Hnědá /8/4 (17,52 mm) Zelená mm Modrá /10/2 (20,76 mm) Červená /10/4 (21,52 mm) Zelená TL-6021

11 Návod montáže se systémem Flex Fit příklad pro TL

12 chlebny Jana Palacha/Devotyho Pardubice tel.:
