1 Přepětí pod kontrolou. Kdekoli. Katalog Přepěťové ochrany 2014

2 Přepětí pod kontrolou. Kdekoli. SALTEK je přední českou společností se sídlem v Ústí nad Labem specializující se na vývoj a výrobu přepěťových ochran. Nabízí ucelený sortiment svodičů bleskových proudů a přepěťových ochran typů 1 až 3 podle ČSN EN a přepěťové ochrany pro informatiku, měření a regulaci, telekomunikace. Výrobky SALTEK zajišťují ochranu před atmosférickým i technologickým přepětím a tím přinášejí bezpečnost a bezproblémový chod technologií, strojů a spotřebičů v průmyslu, telekomunikacích, datových centrech, kancelářských budovách i v běžných domácnostech. SALTEK působí na českém trhu již od roku Úspěšné obchodní aktivity v zahraničí zajišťují dceřiné firmy SALTEK TRADE, SALTEK Slovakia a SALTEK RU (Rusko). Základem dynamického rozvoje firmy je vlastní vývoj výrobků. Vývojová konstrukce a laboratoř jsou vybaveny unikátními přístroji a technologiemi. Pro vývoj jsou používány nejmodernější materiály, konstrukční postupy, technologie a měřicí metody. Výroba je vybavena automatizovanými a robotickými pracovišti. Mimořádná pozornost je věnována péči o kvalitu výrobků. SALTEK má zavedený integrovaný systém řízení IMS, dle mezinárodních standardů, který se skládá ze systému řízení kvality podle ČSN EN ISO 9001, systému řízení ochrany životního prostředí podle ČSN EN ISO a systému řízení bezpečnosti a ochrany zdraví při práci podle OHSAS Systém IMS každoročně prověřován externí auditorskou firmou TÜV NORD Czech.

3 SALTEK Vyberte si z našeho uceleného sortimentu přepěťových ochran: SPD typ 1 svodiče bleskových proudů strana 19 SPD typ 1 a 2 kombinované svodiče B+C strana 26 SPD typ 2 přepěťové ochrany strana 39 SPD typ 3 přepěťové ochrany strana 50 SPD typ 3 přepěťové ochrany s VF filtrem a pro dodatečnou montáž strana 54 SPD typ 3 zásuvky ABB s přepěťovou ochranou a zásuvkové adaptéry strana 68 SPD typ 3 přepěťové ochrany pro montáž do 19 stojanů strana 85 SPD pro fotovoltaiku strana 90 Rázové oddělovací tlumivky, oddělovací jiskřiště strana 95 Přepěťové ochrany pro měření a regulaci, EZS, EPS, telekomunikace strana 102 Přepěťové ochrany pro Ethernet a videorozvody strana 126 Svodiče bleskových proudů a přepěťové ochrany pro koaxiální vedení strana 137 Příslušenství strana 143 1

4 Ochrana proti blesku a přepětí Vnitřní ochrana proti blesku a přepětí 1. Úvod legislativa Použití moderních sofistikovaných přístrojů, zařízení, spotřební elektroniky a řídicích systémů klade vysoké nároky na jejich elektromagnetickou kompatibilitu. Moderní elektronické řídicí systémy s obvody s velmi vysokou integrací se stávají citlivější na elektromagnetické rušení a přepětí. Instalací přepěťových ochran při dodržení platných právních předpisů se sníží nebezpečí jejich poškození na minimum. Technická řešení jsou definovány normami harmonizovanými s EU: a) Ochranné pospojení na stejný potenciál včetně průřezů vodičů pro hlavní a doplňující pospojení je definováno normami ČSN EN 50310, ČSN ed. 2, ČSN ed. 2. b) Ochrana před bleskem je dána souborem nových norem ČSN EN 62305, harmonizovaných s evropskými normami, přičemž ČSN EN část 1 se zabývá obecnými principy. Příklad hlavního a doplňujícího pospojování Zóny ochrany před bleskem hladina ochrany před bleskem LPL maximální parametr blesku podle LPL první krátký výboj (nebo dlouhý výboj) 200 ka 150 ka 100 ka 100 ka Norma ČSN EN definuje zóny ochrany před bleskem LPZ z hlediska přímého a nepřímého (elektromagnetického pulsu LEMP) účinku blesku: LPL I LPL II LPL III LPL IV ČSN EN část 2 se zabývá stanovením odhadu třídy rizika pro objekty nebo inženýrské sítě bleskem mrak-zem. LPZ 0 A volné prostranství (možnost přímého úderu blesku, netlumený LEMP) LPZ 0 B ochranný prostor jímače hromosvodu (ochrana před přímým úderem blesku, netlumený LEMP) LPZ 1 vnitřek objektu (vyloučený přímý úder blesku, tlumený LEMP v závislosti na stínění) ČSN EN část 3 se zabývá návrhem vnější ochrany před bleskem (návrh hromosvodu). ČSN EN část 4 se zabývá ochrannými opatřeními ke snížení selhání elektrických a elektronických systémů uvnitř objektu (zónová ochrana). LPZ 2 vnitřek místnosti např. serverovna s vodivou podlahou, FeAl podlahy a obklady zdí (další útlum LEMP v souvislosti s vyšším stupněm odstínění) LPZ 3 vnitřek kovové skříně (např. 19 RACK) c) Členění ochran je dáno normou ČSN EN Ochrany jsou rozděleny do tří základních skupin: SPD typ 1 svodiče bleskových proudů SPD typ 2 svodič přepětí SPD typ 3 přepěťové ochrany d) Členění rozvodů nn do impulzních výdržných kategorií s udáním maximálního přípustného přepětí je dáno normou ČSN EN RH RP spotřebič spotřebič Jmenovité impulzní výdržné napětí zařízení (podle ČSN EN ) 2

5 Ochrana proti blesku a přepětí Vstupní část 2. Zapojování instalace Hlavní rozváděč ochran SPD typ 1 nebo v 1+2sítích TN-S L1 L2 L1 L3 L1 L2 L1 N L3 L2 NL2 PE L3 L3 NPE N PE PE Externí Externí ochrana Externí ochrana proti ochrana Externí proti blesku blesku ochrana proti blesku proti blesku LPZ 0 SPD typ 1 nebo 1+2 LPZ 1 SPD typ 2 LPZ 2 SPD typ 2 LPZ 2 Podružný rozváděč (1) Podružný rozváděč (2) LPZ 0 LPZ 1 SPD typ 2 LPZ 2 SPD typ 2 LPZ 2 Vstupní F1část LPZ instalace 0 Hlavní SPD typ 1 rozváděč nebo 1+2 LPZ 1 Podružný SPD rozváděč typ 2 (1) LPZ 2 Podružný SPD rozváděč typ 2 (2) LPZ 2 LPZ Vstupní F1 0 část SPD typ 1 nebo 1+2 LPZ 1 SPD typ 2 LPZ 2 SPD typ 2 LPZ 2 Podružný rozváděč (1) Vstupní instalace Hlavní rozváděč Podružný rozváděč (2) část instalace Hlavní rozváděč Podružný rozváděč (1) Podružný rozváděč (2) F1 F1 *F2 *F3 *F2 *F3 *F2 *F3 *F2 *F3 Hlavní zemní přípojnice Lokální zemní přípojnice *F4 RCD RCD RCD RCD *F4 *F4 *F4 Lokální zemní přípojnice 16 A 16 A A A A 63 A SPD typ 3 Jemná ochrana SPD typ 3 Jemná SPD ochrana typ 3 SPD typ 3 Jemná ochrana Jemná ochrana zařízení (technologie) Hlavní zemní přípojnice Hlavní zemní přípojnice Hlavní zemní přípojnice Lokální zemní přípojnice Lokální zemní přípojnice Lokální zemní přípojnice Lokální zemní přípojnice Lokální zemní přípojnice Lokální zemní přípojnice SPD v módu 3+1 SPD v módu 4+0 * předjišťování SPD viz bod 4 TN-C-S L1 L2 L1 L3 L1 L2 L3 L2 PEN L3 PEN Externí Externí ochrana ochrana Externí proti blesku ochrana proti blesku proti blesku PEN LPZ 0 Vstupní část LPZ instalace 0 Vstupní F1část LPZ instalace 0 Vstupní F1 část instalace F1 SPD typ 1 nebo 1+2 Hlavní rozváděč SPD typ 1 nebo 1+2 Hlavní SPD typ 1 rozváděč nebo 1+2 Hlavní rozváděč N N PE *F2 PE N *F2 PE *F2 Hlavní zemní přípojnice LPZ 1 LPZ 1 LPZ 1 SPD typ 2 Podružný rozváděč (1) SPD typ 2 Podružný SPD rozváděč typ 2 (1) Podružný rozváděč (1) *F3 *F3 *F3 Lokální zemní přípojnice LPZ 2 LPZ 2 LPZ 2 SPD typ 2 LPZ 2 SPD typ 3 Podružný rozváděč (2) Jemná ochrana SPD typ 2 LPZ 2 SPD typ 3 Podružný SPD rozváděč typ 2 (2) 16 A LPZ 2 Jemná SPD ochrana typ 3 16 A Podružný rozváděč (2) 16 Jemná ochrana 63 A Jemná ochrana A 16 A 63 A *F4 63 A RCD RCD RCD *F4 *F4 *F4 Lokální zemní přípojnice zařízení (technologie) Hlavní zemní přípojnice Hlavní zemní přípojnice Lokální zemní přípojnice Lokální zemní přípojnice Lokální zemní přípojnice Lokální zemní přípojnice SPD v módu 3+1 SPD v módu 4+0 * předjišťování SPD viz bod 4 TN-C L1 L2 L1 L3 L1 L2 L3 L2 PEN L3 PEN Externí Externí ochrana ochrana Externí proti blesku ochrana proti blesku proti blesku PEN LPZ 0 Vstupní část LPZ instalace 0 Vstupní F1část LPZ instalace 0 Vstupní F1 část instalace F1 SPD typ 1 nebo 1+2 Hlavní rozváděč SPD typ 1 nebo 1+2 Hlavní SPD typ 1 rozváděč nebo 1+2 Hlavní rozváděč *F2 *F2 *F2 Hlavní zemní přípojnice Hlavní zemní přípojnice Hlavní zemní přípojnice LPZ 1 LPZ 1 LPZ 1 SPD typ 2 Podružný rozváděč SPD typ 2 Podružný SPD typ rozváděč 2 Podružný rozváděč Podružný rozváděč *F3 *F3 *F3 *F3 Lokální zemní přípojnice Lokální zemní přípojnice SPD v módu 3+0 Lokální zemní přípojnice Lokální zemní přípojnice LPZ 2 LPZ 2 LPZ 2 SPD typ 3 Jemná ochrana SPD typ 3 16 A Jemná SPD ochrana typ 3 16 A 16 Jemná ochrana 63 A Jemná ochrana A 16 A 63 A 63 A * předjišťování SPD viz bod 4 zařízení (technologie) TT L1 L2 L1 L3 L1 L2 N L3 L2 NL3 N Externí Externí ochrana ochrana Externí proti blesku ochrana proti blesku proti blesku LPZ 0 SPD typ 1 nebo 1+2 LPZ 1 SPD typ 2 LPZ 2 Vstupní část LPZ instalace Hlavní rozváděč Podružný rozváděč 0 SPD typ 1 nebo 1+2 LPZ 1 SPD typ 2 LPZ 2 Vstupní F1část LPZ instalace 0 Hlavní SPD typ 1 rozváděč nebo 1+2 LPZ 1 Podružný SPD typ rozváděč 2 LPZ 2 Vstupní F1 část instalace Hlavní rozváděč Podružný rozváděč F1 PE *F2 PE *F3 *F2 PE *F3 *F2 *F3 *F2 Hlavní zemní přípojnice Lokální zemní přípojnice SPD v módu 3+1 Hlavní zemní přípojnice Lokální zemní přípojnice RCD RCD RCD SPD typ 3 Jemná ochrana SPD typ 3 16 A Jemná SPD ochrana typ 3 16 A 16 Jemná ochrana 63 A A 63 A * předjišťování SPD viz bod 4 zařízení (technologie) Hlavní zemní přípojnice Lokální zemní přípojnice 3

6 Ochrana proti blesku a přepětí 3. Dimenzování ochran a jejich aplikace Dimenzování SPD typu 1 ČSN EN Umístění SPD typu 1: na rozhraní zón LPZ0 a LPZ1 třída rizika budovy blesk svodiče celkem I. do 200 ka 100 ka II. do 150 ka 75 ka III. do 100 ka 50 ka IV. do 100 ka 50 ka Aplikace ochran SALTEK SPD typu 1 ČSN EN Umístění SPD typu 1: na rozhraní zón LPZ0 a LPZ1 třída rizika budovy blesk svodiče celkem I. do 200 ka 100 ka Podmínky splňují: FLP-SG50 V(S)/1 - velké průmyslové celky - objekty zvláštní důležitosti FLP-A35 - technologické celky - administrativní objekty FLP-B+C MAXI V(S) FLP-25-T1-V(S) - administrativní objekty - objekty občanské vybavenosti - rodinné domy - v blízkosti transformátorových stanic třída rizika budovy blesk svodiče celkem III. do 100 ka 50 ka Podmínky splňuje: FLP-12,5 V(S) FLP-12,5 V(S) - rodinné domy bez hromosvodné soustavy s kabelovou přípojkou v zástavbě a v třídě LPS III - objekty ve třídě LPS IV, tj. objekty a haly bez výskytu osob a vnitřního vybavení, stavby jen se silnoproudou elektroinstalací - na zemnících kabelových přívodech nn do objektu, kde připojení není přímo do veřejné rozvodné sítě (tzn. propojení mezi dvěma objekty) - do podružných rozvaděčů v rámci objektu, při délce kabelu od předchozí SPD větší než 50 m Aplikace ochran SALTEK SPD typu 2 ČSN EN Umístění SPD typu 2: na rozhraní zón LPZ1 a LPZ2 (podružný rozvaděč) Podmínky splňuje: SLP-xxx - všechny typy elektroinstalace - typ sítě (TN, IT, TT) - způsob zapojení - jmenovité napětí Aplikace ochran SALTEK SPD typu 3 ČSN EN Umístění SPD typu 3: na rozhraní zón LPZ2 a LPZ3 (technologie) Podmínky splňují: DA-275 (provedení na DIN lištu) DA-275, CZ xxx-overdrive - všechny typy elektroinstalací (pokud je zařízení nebo ŘS v rozvaděči) - všechny typy elektroinstalací (zásuvky s přepěťovou ochranou v co nejkratší vzdálenosti od přístroje) - všechny typy elektroinstalací (adaptéry do zásuvek s přepěťovou ochranou - flexibilní řešení) 4. Princip předjištování SPD Při předjišťování SPD záleží na tom, zda se jedná o princip priority ochrany, což je většina instalací, nebo v režimu princip priority napájení. a) princip priority ochrany v tomto případě se SPD předjišťuje, pouze pokud je hodnota jištění vedení (pojistka F1) vyšší, než je hodnota dané SPD uvedená v katalogu (pojistka F2) a jištění SPD má vždy hodnotu danou v katalogu výrobce (kolonka maximální předjištění). Příklad předjištění pro SPD FLP-B+C MAXI V v různých napájecích sítích. Katalogová hodnota maximálního předjištění pro FLP-B+C MAXI V je 250 A, pro V zapojení je 125 A. Zapojení paralelní TN-C Zapojení do V (sériové) F1 125 A FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka I n: 30 ka I max: 60 ka U p: < 1,5 kv 250 A FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka I n: 30 ka I max: 60 ka U p: < 1,5 kv 250 A FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka I n: 30 ka I max: 60 ka U p: < 1,5 kv 250 A F1 > 250 A F2 F1 250 A F2 F1 > 125 A F1 125 A FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka I n: 30 ka I max: 60 ka U p: < 1,5 kv 250 A FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka I n: 30 ka I max: 60 ka U p: < 1,5 kv 250 A FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka I n: 30 ka I max: 60 ka U p: < 1,5 kv 250 A 4

7 Ochrana proti blesku a přepětí b) princip priority napájení v tomto případě se SPD předjištuje vždy, tzn., že jsou vždy obě pojistky F1 a F2. Hodnota jištění SPD (pojistka F2) se v tomto případě musí vypočítat podle principu selektivity jištění, přičemž tato hodnota nesmí být nikdy vyšší, než je hodnota daná v katalogu výrobce. Pokud vý počtem vyjde hodnota vyšší než hodnota daná v katalogu, pak je hodnota jištění SPD stejná jako v katalogu výrobce. Pokud vyjde hodnota jištění SPD nižší než je hodnota daná v katalogu, potom je třeba celou sestavu (tj. jištění SPD a samotnou SPD) osadit vedle původní sestavy minimálně ještě jednou, jak je ukázáno na následujícím příkladu. Příklad předjištění pro SPD FLP-12,5 V v různých napájecích sítích. Katalogová hodnota maximálního předjištění pro FLP-12,5 V je F2 =160 A. F2 hodnota předjištění SPD zjištěná výpočtem TN-C F1 > 160 A F1 F2 = 160 A F2' F2' L3 L2 L1 FLP-12,5 V červená porucha SPD T1 T2 red defect L1 L2 L3 FLP-12,5 V červená porucha SPD T1 T2 red defect FLP-12,5 V červená porucha SPD T1 T2 red defect F2' 160 A F2 F2' < 160 A F2' L3 L2 L1 FLP-12,5 V červená porucha SPD T1 T2 red defect L1 L2 L3 FLP-12,5 V červená porucha SPD T1 T2 red defect FLP-12,5 V červená porucha SPD T1 T2 red defect L3 L2 L1 PEN PEN FLP-12,5 V červená porucha SPD T1 T2 red defect L1 L2 L3 FLP-12,5 V červená porucha SPD T1 T2 red defect PEN PEN PEN PEN FLP-12,5 V červená porucha SPD T1 T2 red defect 5. Zásady umísťování a připojování přepěťových ochran a svodičů bleskových proudů Přepěťové ochrany a svodiče bleskových proudů nelze do rozvaděče umísťovat libovolně. Je třeba si uvědomit, že ochrana by měla být umístěna co nejblíže ke vstupnímu napájecímu kabelu do rozvaděče, abychom minimalizovali plochu indukční smyčky viz níže uvedený obrázek. Příklady umístění ochran v rozvaděči. horní přívod, PEN (PE) dole horní přívod, PEN (PE) nahoře spodní přívod, PEN (PE) dole spodní přívod, PEN (PE) nahoře Další důležitou podmínkou pro připojení ochran je minimalizace impedance připojovacích vodičů. Pro připojování ochran SPD typ 1 se přednostně používá slaněný vodič nebo páskový vodič. Kromě toho je důležité, aby délka připojovacích vodíčů byla co nejkratší viz ČSN (celková délka připojovacích vodičů nesmí být delší než 1 m). Vlastní průřez připojovacích vodičů by měl být co největší maximálně do průřezu podle typu svorky. U SPD typ 1 (svodiče bleskových proudů) jsou připojovací vodiče součástí hlavního pospojení dáno normou ČSN ed. 2 a minimální průřezy připojovacích vodičů dány ČSN ed. 2. Pokud jsou ochrany umísťovány do obvodů, kde jsou instalovány proudové chrániče, je třeba, aby byla ochrana osazena před proudový chránič (ne do obvodu proudového chrániče), aby nedocházelo k samovolnému vybavení chrániče působením přepěťových ochran nebo svodičů bleskových proudů. Jestliže je nutné umístit přepěťovou ochranu do obvodu proudového chrániče, je potom nutné použít proudový chránič typu S případně typ G. I v tomto případě je třeba si uvědomit, že odolnost i těchto proudových chráničů není velká (5 až 8 ka ve vlně 8/20 μs) a tak nelze do obvodu proudového chrániče použít libovolnou přepěťovou ochranu. Pokud nechceme, aby proudový chránič typu S nebo G, při zareagování přepěťové ochrany, vybavil, lze v obvodu proudového chrániče použít pouze ochrany SPD typ 3. 5

8 Ochrana proti blesku a přepětí 6. Dimenzování SPD Dimenzují se pouze SPD typ 1. Při dimenzování SPD typ 1 se vychází z výpočtu úrovně před bleskem (LPL) pro hromosvod (LPS). Jakou minimální hodnotu svodového bleskového proudu na pól vzhledem k zařazení objektu do třídy ochrany proti blesku LPL má SPD typ 1 mít, je ukázáno v následující tabulce z CLC/TS Pokud není LPL známa, předpokládá se nejhorší případ LPL 1 nebo neznámá Maximální proud příslušný k LPL 200 ka ka 3 nebo ka Počet vodičů (n) Sítě nízkého napětí TT TN-C TN-S IT bez nulového vodiče IT s nulovým vodičem Režim připojení Režim připojení Režim připojení CT1 CT2 CT1 CT2 CT1 CT2 L-PE N-PE L-N N-PE L-PEN Poznámka: CT1 zapojení SPD v módu X+0; CT2 zapojení SPD v módu X+1 L-PE N-PE L-N N-PE L-PE L-N N-PE I imp (ka) 5 N/A N/A N/A N/A 20,0 20,0 80,0 N/A N/A N/A 4 25,0 25,0 100,0 25,0 N/A N/A N/A N/A 25,0 100,0 3 N/A N/A N/A N/A 33,3 33,3 66,7 33,3 N/A N/A 2 50,0 50,0 100,0 50,0 N/A N/A N/A N/A 50,0 100,0 I imp (ka) 5 N/A N/A N/A N/A 15,0 15,0 60,0 N/A N/A N/A 4 18,8 18,8 75,0 18,8 N/A N/A N/A N/A 18,8 75,0 3 N/A N/A N/A N/A 25,0 25,0 50,0 25,0 N/A N/A 2 37,5 37,5 75,0 37,5 N/A N/A N/A N/A 37,5 75,0 I imp (ka) 5 N/A N/A N/A N/A 10,0 10,0 40,0 N/A N/A N/A 4 12,5 12,5 50,0 12,5 N/A N/A N/A N/A 12,5 50,0 3 N/A N/A N/A N/A 16,7 16,7 33,3 16,7 N/A N/A 2 25,0 25,0 50,0 25,0 N/A N/A N/A N/A 25,0 50,0 CT1 TN-C CT1 TN-S CT2 6

9 Ochrana proti blesku a přepětí 7. Snižování přepětí pomocí zón LPZ Princip snižování přepětí pomocí zón spočívá v postupném snižování úrovně přepětí na hodnotu bezpečnou, která dané zařízení nebo technologii nepoškodí. Pro dosažení bezpečné hodnoty přepětí se celý objekt rozdělí do jednotlivých zón a při průchodu z jedné zóny do druhé se instaluje SPD. LPZ 0 A LPZ 0 A LPZ 2 LPZ 1 LPZ 3 LPZ 3 LPZ 2 LPZ 3 LPZ 3 LPZ 3 LPZ 0 B LPZ 2 LPZ 0 B LPZ 3 LPZ 3 LPZ 1 L1 L2 L3 PEN Externí ochrana proti blesku LPZ 0 Vstupní část instalace F1 *F2 SPD typ 1 nebo 1+2 Hlavní rozváděč N PE LPZ 1 SPD typ 2 LPZ 2 SPD typ 2 LPZ 2 SPD typ 3 Podružný rozváděč (1) Podružný rozváděč (2) Jemná ochrana 16 A 16 A *F3 *F4 RCD 63 A zařízení (technologie) Hlavní zemní přípojnice Lokální zemní přípojnice Lokální zemní přípojnice * předjišťování SPD viz str A 16 A 63 A Jemná ochrana 7

10 Ochrana proti blesku a přepětí Příklady aplikací ochran V dnešních rodinných domech je stále více elektroniky. Pokud chce majitel sledovat televizi, být v kontaktu se světem prostřednictvím internetu, automaticky si řídit tepelnou pohodu v domě, bezproblémově používat různá elektronická zařízení, je třeba zabezpečit ochranu těchto zařízení proti atmosférickým jevům. Údery blesku do budovy nebo mimo ní a přepětí přicházející po vedení dokáží zničit nebo poškodit tato elektronická zařízení nebo jinak znepříjemnit používání těchto citlivých zařízení. Vnitřní ochranu před bleskem a přepětím je nutné brát jako ucelený systém. Pro většinu rodinných domů stačí na vstupu do objektu (rozvaděč, kde jsou jističe pro celý objekt) instalovat svodiče SPD typ 1 a 2, a to FLP-B+C MAXI V(S)/3 pro instalaci zapojenou v TN-C nebo TN-C-S nebo FLP-B+C MAXI V(S)/4 pro instalaci v síti TN-S. Pro citlivá zařízení v objektu potom stačí použít přepěťové ochrany SPD typ 3, a to v kombinaci silnoproudé a příslušné slaboproudé ochrany. Pro ochranu zařízení komunikujících po analogové lince (FAX) nebo po ADSL (PC internet) je určena ochrana FAX-OVERDRIVE X16. Pro satelitní přijímače je určena ochrana SAT-OVERDRIVE X16 a pro ochranu TV přijímače (analogové nebo digitální vysílání) je určena ochrana TV-OVERDRIVE X16. Zároveň je třeba si uvědomit, že se nesmí zapomenout ošetřit i anténní svody na vstupu do domu. Pro tyto případy je určený svodič bleskových proudů FX-090 F75 T. Pokud je dům vybaven EZS, EPS, případně elektronikou pro řízení vytápění, potom na ochranu napájení 230 V AC použijeme přepěťovou ochranu SPD typu 3 s vf filtrem typu DA-275 DF 6, která se instaluje těsně k chráněnému zařízení. Má-li rodinný domek na střeše nainstalované fotovoltaické panely, potom je potřeba ochránit jak samotné panely, tak i měnič DC/AC. Na ochranu stejnosměrné části jsou určeny ochrany pro fotovoltaiku, např. typ SLP-PV500 V/U. Na následujících ukázkách jsou zobrazeny různé varianty připojení objektů do rozvodné sítě včetně příkladů použití SPD. Rodinné domy ❶ Rodinný dům v zástavbě nebo samostatně stojící s nebo bez hromosvodu a s venkovním vedením po sloupech T3 T3 T2 T3 T3 T2 DA-275 A CZ-275 A TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/3+1 nebo SLP-275 V/4 DA-275 A CZ-275 A TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/3+1 nebo SLP-275 V/4 T1 T2 T1 T2 TN-C FLP-12,5 V/3 TN-C-S FLP-12,5 V/3 TN-S FLP-12,5 V/4 T1 T2 TN-C FLP-B+C MAXI V(S)/3 TN-C-S FLP-B+C MAXI V(S)/3 TN-S FLP-B+C MAXI V(S)/4 TN-C FLP-B+C MAXI V(S)/3 TN-C-S FLP-B+C MAXI V(S)/3 TN-S FLP-B+C MAXI V(S)/4 8

11 Ochrana proti blesku a přepětí ❷ Rodinný dům samostatně stojící s nebo bez hromosvodu a s kabelovou přípojkou T3 T3 T2 T3 T3 T2 DA-275 A CZ-275 A TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/3+1 nebo SLP-275 V/4 DA-275 A CZ-275 A TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/3+1 nebo SLP-275 V/4 T1 T2 T1 T2 TN-C FLP-12,5 V/3 TN-C-S FLP-12,5 V/3 TN-S FLP-12,5 V/4 T1 T2 TN-C FLP-B+C MAXI V(S)/3 TN-C-S FLP-B+C MAXI V(S)/3 TN-S FLP-B+C MAXI V(S)/4 TN-C FLP-B+C MAXI V(S)/3 TN-C-S FLP-B+C MAXI V(S)/3 TN-S FLP-B+C MAXI V(S)/4 ❸ Rodinný dům v zástavbě bez hromosvodu a s kabelovou přípojkou T3 T3 T2 T3 T3 T2 DA-275 A CZ-275 A TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/3+1 nebo SLP-275 V/4 DA-275 A CZ-275 A TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/3+1 nebo SLP-275 V/4 TN-C FLP-12,5 V/3 TN-C-S FLP-12,5 V/3 TN-S FLP-12,5 V/4 TN-C FLP-12,5 V/3 TN-C-S FLP-12,5 V/3 TN-S FLP-12,5 V/4 T1 T2 T1 T2 9

12 Ochrana proti blesku a přepětí Řadová zástavba ❹ Rodinné domy v řadové zástavbě se společným hromosvodem a venkovním vedením T3 DA-275 A T3 CZ-275 A T2 TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/3+1 nebo SLP-275 V/4 TN-C FLP-B+C MAXI V(S)/3 TN-C-S FLP-B+C MAXI V(S)/3 TN-S FLP-B+C MAXI V(S)/4 T1 T2 ❺ Rodinné domy v řadové zástavbě se společným hromosvodem a kabelovou přípojkou T3 DA-275 A T3 CZ-275 A T2 TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/3+1 nebo SLP-275 V/4 T1 T2 TN-C FLP-12,5 V/3 TN-C-S FLP-12,5 V/3 TN-S FLP-12,5 V/4 10

13 Ochrana proti blesku a přepětí Bytové domy ❻ Bytové domy s kabelovou přípojkou bez možnosti instalace SPD typu 1 do neměřené části TN-C FLP-12,5 V/1 TN-C-S FLP-12,5 V/1 TN-S FLP-12,5 V/2 T1 T2 TN-C FLP-12,5 V/3 TN-C-S FLP-12,5 V/3 TN-S FLP-12,5 V/4 T1 T2 DA-275 A TN-C FLP-B+C MAXI V(S)/3 TN-C-S FLP-B+C MAXI V(S)/3 TN-S FLP-B+C MAXI V(S)/4 T3 CZ-275 A T1 T2 T3 ❼ Bytové domy s kabelovou přípojkou s možností instalace SPD typu 1 do neměřené části T2 TN-C SLP-275 V/1 TN-C-S SLP-275 V/1 TN-S SLP-275 V/1+1 nebo SLP-275 V/2 TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/3+1 nebo SLP-275 V/4 T2 DA-275 A nebo T3 TN-C FLP-B+C MAXI V(S)/3 TN-C-S FLP-B+C MAXI V(S)/3 TN-S FLP-B+C MAXI V(S)/4 T1 T2 T1 TN-C FLP-25-T1-V(S)/3 TN-C-S FLP-25-T1-V(S)/3 TN-S FLP-25-T1-V(S)/4 CZ-275 A T3 11

14 Ochrana proti blesku a přepětí ❽ Administrativní objekt DA-275 A T3 nebo CZ-275 A T3 TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/3+1 nebo SLP-275 V/4 T2 nebo TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/3+1 nebo SLP-275 V/4 T2 TN-C FLP-B+C MAXI V(S)/3 TN-C-S FLP-B+C MAXI V(S)/3 TN-S FLP-B+C MAXI V(S)/4 T1 T2 TN-C FLP-25-T1-V(S)/3 TN-C-S FLP-25-T1-V(S)/3 TN-S FLP-25-T1-V(S)/4 T1 12

15 Ochrana proti blesku a přepětí Aplikace svodičů v průmyslu Při ochraně technologických celků je třeba aplikovat přepěťové ochrany především proti spínacímu a indukovanému přepětí. Při ochraně technologických celků linek ze strany napájení je vhodné použít na vstup napájecího rozvaděče SPD typu 2, např. SLP-275 VB/3S+1. Na ochranu jednofázového napájení řídícího systému se použije SPD typu 3 s vysokofrekvenčním filtrem DA-275 DF 6. Pokud vzdálenost mezi SPD typu 2 a SPD typu 3 v technologickém rozvaděči bude menší jak 5 m, potom je nutné mezi SPD typu 2 a SPD typu 3 vložit do pracovních vodičů rázovou oddělovací tlumivku RTO 16. V jednofázové napájecí síti TN-S tak budeme potřebovat tlumivky dvě jednu na fázový vodič a druhou na vodič N. Tyto technologické celky, které fungují v automatickém režimu, se neobejdou bez řídících a komunikačních linek. Tyto slaboproudé linky jsou velice choulostivé na různé typy rušení a indukovaného přepětí a při nesprávné funkci jsou schopny působit velké problémy a následné škody ve výrobě. Proto i na těchto linkách je nutné používat příslušné ochrany. ❾ Průmyslový objekt TN-C FLP-B+C MAXI V(S)/3 TN-C-S FLP-B+C MAXI V(S)/3 TN-S FLP-B+C MAXI V(S)/4 nebo TN-C 3 ks FLP-SG50 V(S)/1 TN-C-S 3 ks FLP-SG50 V(S)/1 TN-S 4 ks FLP-SG50 V(S)/1 nebo a T1 T2 TN-C FLP-25-T1-V(S)/3 TN-C-S FLP-25-T1-V(S)/3 TN-S FLP-25-T1-V(S)/4 ❿ Průmyslový objekt zvláštní důležitosti T1 T1 TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/4 T2 TN-C 3 ks FLP-SG50 V(S)/1 TN-C-S 3 ks FLP-SG50 V(S)/1 TN-S 4 ks FLP-SG50 V(S)/1 T1 13

16 Ochrana proti blesku a přepětí ⓫ Administrativní a průmyslový komplex DA-275 A nebo CZ-275 A T3 T2 TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/4 T3 TN-S DA-275 DF16 TN-S DA-275 DF25 T3 T3 TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/4 T2 TN-C FLP-25-T1-V(S)/3 TN-C-S FLP-25-T1-V(S)/3 TN-S FLP-25-T1-V(S)/4 TN-C FLP-B+C MAXI V(S)/3 TN-C-S FLP-B+C MAXI V(S)/3 TN-S FLP-B+C MAXI V(S)/4 T1 T2 nebo T1 a TN-C SLP-275 V/3 TN-C-S SLP-275 V/3 TN-S SLP-275 V/4 T2 14

17 Ochrana proti blesku a přepětí TN-S SLP-275 V/3+1 T3 TN-S DA-275 DF25 T2 T2 TN-S SLP-275 V/3+1 T3 TN-S DA-275 DF16 TN-C 3 ks FLP-SG50 V(S) TN-C-S 3 ks FLP-SG50 V(S) TN-S 4 ks FLP-SG50 V(S) T1 TN-S FLP-12,5 V/3+1 T2 TN-S SLP-275 V/3+1 T1 T2 TN-S DA-275 V/3+1 T3 TN-S DA-275 V/3+1 T3 15

18 Ochrana proti blesku a přepětí Speciální aplikace ⓬ Objekt s hromosvodem a klimatizací nebo topnými kabely v okapech TN-C FLP-12,5 V/1 TN-C-S FLP-12,5 V/1 TN-S FLP-12,5 V/2 T1 T2 nebo DA-275 A T3 CZ-275 A T3 TN-C FLP-B+C MAXI V(S)/3 TN-C-S FLP-B+C MAXI V(S)/3 TN-S FLP-B+C MAXI V(S)/4 T1 T2 ⓭ Objekt jednofázově napájený, s hromosvodem (LPL I) dvouvodičový přívod třívodičový přívod TN-C 1 ks FLP-SG50 V(S)/1 TN-C-S 1 ks FLP-SG50 V(S)/1 TN-S 2 ks FLP-A35 T1 T1 16

19 Aplikace SPD SALTEK v rozvodech nn Typ objektu systém hlavní rozvaděč (v budově) podružný rozvaděč (ve stejné budově) koncová zařízení Rodinné domy, administratívní budovy, technologické celky, průmyslové objekty 3-fáz. TN-C FLP-B+C MAXI VS/3, FLP-B+C MAXI V/3 FLP-25-T1-VS/3, FLP-25-T1-V/3 vzdálenost > 10 m SLP-275 V/3(S) vzdálenost > 5 m Bytové domy s 12 a více byty (umístění SPD v bytových rozvodnicích) Náročné aplikace (budovy - provozy s prostředím s nebezpečím výbuchu, chemické provozy, budovy velmi vysoké důležitosti) FLP-25-T1-VS/3, FLP-25-T1-V/3 FLP-B+C MAXI VS/3, FLP-B+C MAXI V/3 FLP-25-T1-VS/3 + SLP-275 V/3 S FLP-25-T1-V/3 + SLP-275 V/3 (i s vývody k zařízení) 3-fáz. TN-S FLP-B+C MAXI VS/4, FLP-B+C MAXI V/4 FLP-25-T1-VS/4, FLP-25-T1-V/4 FLP-25-T1-VS/4, FLP-25-T1-V/4 FLP-B+C MAXI VS/4, FLP-B+C MAXI V/4 FLP-25-T1-VS/4 + SLP-275 V/4 S FLP-25-T1-V/4 + SLP-275 V/4 (i s vývody k zařízení) 3-fáz. TN-C-S FLP-B+C MAXI VS/3, FLP-B+C MAXI V/3 FLP-25-T1-VS/3, FLP-25-T1-V/3 FLP-25-T1-VS/3, FLP-25-T1-V/3 FLP-B+C MAXI VS/3, FLP-B+C MAXI V/3 FLP-25-T1-VS/3 + SLP-275 V/3 S FLP-25-T1-V/3 + SLP-275 V/3 (i s vývody k zařízení) vzdálenost > 50 m FLP-12,5 V/3(S) vzdálenost > 100 m FLP-B+C MAXI V/3, FLP-B+C MAXI VS/3 vzdálenost < 10 m SLP-275 V/3(S) vzdálenost > 10 m SLP-275 V/3(S) vzdálenost > 50 m FLP-12,5 V/3(S) vzdálenost > 100 m FLP-B+C MAXI V/3, FLP-B+C MAXI VS/3 vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI V/4, FLP-B+C MAXI VS/4 vzdálenost < 10 m SLP-275 V/4(S) vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI V/4, FLP-B+C MAXI VS/4 vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI V/4, FLP-B+C MAXI VS/4 vzdálenost < 10 m SLP-275 V/4(S) vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI V/4, FLP-B+C MAXI VS/4 3-fáz. TN-C FLP-12,5 V/3(S) 3-fáz. TN-S FLP-12,5 V/4(S) 3-fáz. TN-C-S rozdělení v bytové rozvodnici FLP-12,5 V/3(S) 1-fáz. TN-C FLP-B+C MAXI V/1, FLP-B+C MAXI VS/1 1-fáz. TN-S FLP-12,5 V/2(S) 3-fáz. TN-C 3 FLP-SG50 V(S) vzdálenost < 10 m 1 SLP-275 V/3(S) 3-fáz. TN-S 3-fáz. TN-C-S s vývody k zařízení 3 FLP-SG50 V(S) + 1 SLP-275 V/3(S) 4 FLP-SG50 V(S) s vývody k zařízení 4 FLP-SG50 V(S) + 1 SLP-275 V/4(S) rozdělení v hl. rozvaděči 3 FLP-SG50 V(S) s vývody k zařízení 3 FLP-SG50 V(S) + 1 SLP-275 V/4(S) vzdálenost > 10 m SLP-275 V/3(S) vzdálenost > 50 m FLP-12,5 V/3(S) vzdálenost > 100 m FLP-B+C MAXI V/3, FLP-B+C MAXI VS/3 vzdálenost < 10 m 1 SLP-275 V/4(S) vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI V/4, FLP-B+C MAXI VS/4 vzdálenost < 10 m 1 SLP-385 V/4(S) vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI V/4, FLP-B+C MAXI VS/4 přepěťové ochrany na DIN lištu: DA-275 V/1(S)+1 (do 63 A) DA-275 V/3(S)+1 (do 63 A) DA-275 DJ (do 16 A) přepěťové ochrany na DIN lištu s vf filtrem: DA-275 DFx (S) (x = 2, 6, 10, 16 A) DA-275 DF 25 pro 25 A DA-275 DFIx (x = 1, 6, 10, 16 A) RACK-PROTECTOR vícenásobné zásuvky do 19 stojanů CZ-275 A, DA-275 CZS DA-275 A, DA-275 S pro dodatečnou montáž do zásuvek a přístrojů zásuvky s přepěťovou ochranou (ABB) XX-OVERDRIVE zásuvkové adaptéry vzdálenost < 5 m předřadit před přepěťovou ochranu RTO-xx (xx jmenovitý proud 16, 35 nebo 63 A) počet podle připojení 1-fáz TN-C 1x RTO-xx 1-fáz TN-S 2x RTO-xx 3-fáz TN-C 3x RTO-xx 3-fáz TN-S 4x RTO-xx 17

20 Aplikace SPD SALTEK v rozvodech nn Typ objektu systém hlavní rozvaděč (v budově) podružný rozvaděč (ve stejné budově) koncová zařízení Budovy vybavené ESE 3-fáz. TN-C 3x FLP-A35 vzdálenost > 10 m vzdálenost > 5 m (aktivním bleskosvodem) SLP-275 V/3(S) Technologie s 1-fázovým připojením 3x FLP-SG50 V(S) i s vývody k zařízení 3x FLP-SG50 V(S) + SLP-275 V/3(S) vzdálenost > 50 m FLP-12,5 V/3(S) vzdálenost > 100 m FLP-B+C MAXI V/3, FLP-B+C MAXI VS/3 vzdálenost < 10 m SLP-275 V/3(S) vzdálenost > 10 m SLP-275 V/3(S) vzdálenost > 50 m FLP-12,5 V/3(S) 3-fáz. TN-S 4x FLP-A35 vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) 4x FLP-SG50 V(S) i s vývody k zařízení 4x FLP-SG50 V(S) + SLP-275 V/4(S) vzdálenost > 100 m FLP-B+C MAXI V/3, FLP-B+C MAXI VS/3 vzdálenost > 100 m FLP-B+C MAXI V/4, FLP-B+C MAXI VS/4 vzdálenost < 10 m SLP-275 V/4(S) vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI V/4, FLP-B+C MAXI VS/4 3-fáz. TN-C-S 3x FLP-A35 vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI V/4, FLP-B+C MAXI VS/4 3x FLP-SG50 V(S) vzdálenost < 10 m SLP-275 V/4(S) 1-fáz. TN-C 1-fáz. TN-S 1-fáz. TN-C-S i s vývody k zařízení 3x FLP-SG50 V(S) + SLP-275 V/3(S) FLP-SG50 V(S)/1 s vývody k zařízení FLP-SG50 V(S)/1 + SLP-275 V/1(S) 2 FLP-SG50 V(S)/1 s vývody k zařízení 2 FLP-SG50 V(S)/1 + 1 SLP-275 V/2(S) rozdělení v hl. rozvaděči FLP-SG50 V(S)/1 s vývody k zařízení FLP-SG50 V(S)/1 + SLP-275 V/1(S) vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI V/4, FLP-B+C MAXI VS/4 vzdálenost < 10 m SLP-275 V/1(S) vzdálenost > 10 m SLP-275 V/1(S) vzdálenost > 50 m FLP-12,5 V/1(S) vzdálenost > 100 m FLP-B+C MAXI V/1, FLP-B+C MAXI VS/1 vzdálenost < 10 m 1 SLP-275 V/2(S) vzdálenost > 10 m 1 SLP-275 V/2(S) vzdálenost > 50 m 1 FLP-12,5 V/2(S) vzdálenost > 100 m FLP-B+C MAXI V/2, FLP-B+C MAXI VS/2 vzdálenost < 10 m 1 SLP-275 V/2(S) vzdálenost > 10 m 1 SLP-275 V/2(S) vzdálenost > 50 m 1 FLP-12,5 V/2(S) vzdálenost > 100 m FLP-B+C MAXI V/2, FLP-B+C MAXI VS/2 přepěťové ochrany na DIN lištu: DA-275 V/1(S)+1 (do 63 A) DA-275 V/3(S)+1 (do 63 A) DA-275 DJ (do 16 A) přepěťové ochrany na DIN lištu s vf filtrem: DA-275 DFx (S) (x = 2, 6, 10, 16 A) DA-275 DF 25 pre 25 A DA-275 DFIx (x = 1, 6, 10, 16 A) RACK-PROTECTOR vícenásobné zásuvky do 19 stojanů CZ-275 A, DA-275 CZS DA-275 A, DA-275 S pro dodatočnou montáž do zásuvek a přístrojů zásuvky s přepěťovou ochranou (ABB) XX-OVERDRIVE zásuvkové adaptéry vzdálenost < 5 m předřadit před přepěťovou ochranu RTO-xx (xx jmenovitý proud 16, 35 nebo 63 A) počet podle připojení 1-fáz TN-C 1x RTO-xx 1-fáz TN-S 2x RTO-xx 3-fáz TN-C 3x RTO-xx 3-fáz TN-S 4x RTO-xx 18

21 Svodiče bleskových proudů FLP-SG50 V/1 FLP-SG50 VS/1 SPD typ 1 svodič bleskových proudů uzavřené vysokovýkonné jiskřiště s vyjímatelným modulem, optická signalizace stavu Určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 A a LPZ 1, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku v nejnáročnějších aplikacích v těžkém a chemickém průmyslu, elektrárnách apod. FLP-SG50 V(S)/1 je koordinován s řadou SLP-275 V i bez použití oddělovacích tlumivek. Volitelně dálková signalizace stavu (S) L/N ( ) (L/N) L/N ( ) (L/N) zapojení svorky signalizace FLP-SG50 VS/1 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 255 V AC jmenovitý výbojový proud (8/20 μs) I n 50 ka bleskový impulzní proud (10/350 μs) I imp 50 ka napěťová ochranná hladina U p <2,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi 50 ka zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 315 A gl/gg maximální předjištění při sériovém zapojení 125 A gl/gg TOV U T 335 V/5 sec. krytí IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 odpovídá klasifikaci normy ČSN EN ed. 2 objednací číslo FLP-SG 50 V/ FLP-SG 50 VS/

22 Svodiče bleskových proudů FLP-A35 SPD typ 1 svodič bleskových proudů uzavřené vysokovýkonné jiskřiště Určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 A a LPZ 1, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. FLP-A35 se koordinace s SPD typ 2 (SLP-275 V) zajišťuje instalací oddělovací rázové tlumivky nebo správnou vzdáleností. FLP-A35 FLP-A35 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 440 V AC jmenovitý výbojový proud (8/20 μs) I n 35 ka bleskový impulzní proud (10/350 μs) I imp 35 ka napěťová ochranná hladina U p 4 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi 3 ka zkratová odolnost při maximálním předjištění 25 ka rms max. předjištění 125 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 0,5/35 mm 2 ; AWG: 21/2 slaněný min/max ISO: 0,5/25 mm 2 ; AWG: 21/4 signalizace poruchy ne dálková signalizace ne splňuje požadavky normy ČSN EN ed. 2 objednací číslo

23 Svodiče bleskových proudů FLP-25-T1-V/3 FLP-25-T1-VS/3 SPD typ 1 kombinovaný svodič typ 1 vyjímatelný modul, optická signalizace poruchy Třípólový velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn na rozhraní zón LPZ 0 A LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S) L1 L2 L PEN zapojení svorky signalizace FLP-25-T1-VS/3 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC bleskový impulzní proud (10/350 μs)/pól I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí (průřez připojených vodičů 10 mm 2 ) IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo FLP-25-T1-V/ FLP-25-T1-VS/

24 Svodiče bleskových proudů FLP-25-T1-V/4 FLP-25-T1-VS/4 SPD typ 1 kombinovaný svodič typ 1 vyjímatelný modul, optická signalizace poruchy Čtyřpólový velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn na rozhraní zón LPZ 0 A LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S) L1 L2 L3 N PE zapojení svorky signalizace FLP-25-T1-VS/4 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC bleskový impulzní proud (10/350 μs)/pól I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí (průřez připojených vodičů 10 mm 2 ) IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo FLP-25-T1-V/ FLP-25-T1-VS/

25 Svodiče bleskových proudů FLP-25-T1-V/3+1 FLP-25-T1-VS/3+1 SPD typ 1 kombinovaný svodič typ 1 vyjímatelný modul, optická signalizace poruchy Kombinace trojpólového velmi výkonného svodiče bleskových proudů a uzavřeného výkonného jiskřiště zapojených v módu 3+1 pro instalaci do rozvodů nn na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S) L1 L2 L3 N PE zapojení svorky signalizace jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC 255 V AC bleskový impulzní proud (10/350 μs)/pól I imp 25 ka 100 ka napěťová ochranná hladina U p 1,5 kv 1,5 kv napěťová ochranná hladina (L PE) U p 2,2 kv doba odezvy t a 100 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí (průřez připojených vodičů 10 mm 2 ) IP 20 IP 20 rozsah pracovních teplot 40 C + 80 C 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace (S) bezpotenciálový přepínací kontakt bezpotenciálový přepínací kontakt* kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo FLP-25-T1-V/ FLP-25-T1-VS/ * Signalizace přítomnosti ochranného modulu L-N N-PE 23

26 Svodiče bleskových proudů FLP-A50N VS/NPE SPD typ 1 svodič bleskových proudů jiskřiště pro N-PE, vyjímatelný modul Určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 A a LPZ 1, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku pro zapojení SPD typu 1 v módu N( ) (N) N( ) (N) zapojení svorky signalizace FLP-A50N VS/NPE jmenovité napětí U n maximální pracovní napětí U c 255 V AC jmenovitý výbojový proud (8/20 μs) I n 50 ka maximální výbojový proud (8/20 μs) I max 100 ka bleskový impulzní proud (10/350 μs) I imp 50 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi 100 A zkratová odolnost při maximálním předjištění maximální předjištění krytí (průřez připojených vodičů 10 mm 2 ) IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy ne dálková signalizace * bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo * Signalizace přítomnosti ochranného modulu 24

27 Svodiče bleskových proudů FLP-A100N VS/NPE SPD typ 1 svodič bleskových proudů jiskřiště pro N-PE, vyjímatelný modul Určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 A a LPZ 1, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku pro zapojení SPD typu 1 v módu N( ) N( ) (N) (N) zapojení svorky signalizace FLP-A100N VS/NPE jmenovité napětí U n maximální pracovní napětí U c 255 V AC jmenovitý výbojový proud (8/20 μs) I n 100 ka maximální výbojový proud (8/20 μs) I max 100 ka bleskový impulzní proud (10/350 μs) I imp 100 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi 100 A zkratová odolnost při maximálním předjištění maximální předjištění krytí (průřez připojených vodičů 10 mm 2 ) IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy ne dálková signalizace * bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo * Signalizace přítomnosti ochranného modulu 25

28 Svodiče bleskových proudů FLP-B+C MAXI V/1 FLP-B+C MAXI VS/1 SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 vyjímatelný modul, optická signalizace poruchy Velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn, na rozhraní zón LPZ 0 A LPZ 1 a vyšších, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S) L/N ( ) L/N ( ) (L/N) (L/N) zapojení svorky signalizace FLP-B+C MAXI VS/1 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC jmenovitý výbojový proud (8/20 μs) I n 30 ka maximální výbojový proud (8/20 μs) I max 60 ka bleskový impulzní proud (10/350 μs) I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí (průřez připojených vodičů 10 mm 2 ) IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo FLP-B+C MAXI V/ FLP-B+C MAXI VS/

29 Svodiče bleskových proudů FLP-B+C MAXI V/1+1 FLP-B+C MAXI VS/1+1 SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 vyjímatelný modul, optická signalizace poruchy Velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn, na rozhraní zón LPZ 0 A LPZ 1 a vyšších, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro objekty s jednofázovým napájením, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S) PE PE L L N N N N zapojení svorky signalizace L-N N-PE jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC 255 V AC jmenovitý výbojový proud (8/20 μs) I n 30 ka 50 ka maximální výbojový proud (8/20 μs) I max 60 ka 100 ka bleskový impulzní proud (10/350 μs) I imp 25 ka 50 ka napěťová ochranná hladina U p 1,5 kv 1,5 kv doba odezvy t a 100 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí (průřez připojených vodičů 10 mm 2 ) IP 20 IP 20 rozsah pracovních teplot 40 C + 80 C 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace (S) bezpotenciálový přepínací kontakt bezpotenciálový přepínací kontakt* kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo FLP-B+C MAXI V/ FLP-B+C MAXI VS/ * Signalizace přítomnosti ochranného modulu 27

30 Svodiče bleskových proudů FLP-B+C MAXI V/2 FLP-B+C MAXI VS/2 SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 vyjímatelný modul, optická signalizace poruchy Velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn, na rozhraní zón LPZ 0 A LPZ 1 a vyšších, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro objekty s jednofázovým napájením v sítích TN, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S) L/N L/N L/N L/N PE PE PE PE zapojení svorky signalizace FLP-B+C MAXI VS/2 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud (8/20 μs)/pól I max 60 ka bleskový impulzní proud (10/350 μs)/pól I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí (průřez připojených vodičů 10 mm 2 ) IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo FLP-B+C MAXI V/ FLP-B+C MAXI VS/

31 Svodiče bleskových proudů FLP-B+C MAXI V/3 FLP-B+C MAXI VS/3 SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 vyjímatelný modul, optická signalizace poruchy Trojpólový velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S) FLP-B+C MAXI VS/3 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud (8/20 μs)/pól I max 60 ka bleskový impulzní proud (10/350 μs)/pól I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí (průřez připojených vodičů 10 mm 2 ) IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo FLP-B+C MAXI V/ FLP-B+C MAXI VS/ zapojení svorky signalizace 29

32 Svodiče bleskových proudů FLP-B+C MAXI V/4 FLP-B+C MAXI VS/4 SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 vyjímatelný modul, optická signalizace poruchy Čtyřpólový velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn na rozhraní zón LPZ 0 A LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S) FLP-B+C MAXI VS/4 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud (8/20 μs)/pól I max 60 ka bleskový impulzní proud (10/350 μs)/pól I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí (průřez připojených vodičů 10 mm 2 ) IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo FLP-B+C MAXI V/ FLP-B+C MAXI VS/ zapojení svorky signalizace 30

33 Svodiče bleskových proudů FLP-B+C MAXI V/3+1 FLP-B+C MAXI VS/3+1 SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 vyjímatelný modul, optická signalizace poruchy Kombinace trojpólového velmi výkonného svodiče bleskových proudů a uzavřeného výkonného jiskřiště zapojených v módu 3+1 pro instalaci do rozvodů nn na rozhraní zón LPZ 0 A LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S) L-N N-PE jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC 255 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka 100 ka maximální výbojový proud (8/20 μs) I max 60 ka 100 ka bleskový impulzní proud (10/350 μs)/pól I imp 25 ka 100 ka napěťová ochranná hladina U p 1,5 kv napěťová ochranná hladina (L PE) U p 2,2 kv doba odezvy t a 100 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí (průřez připojených vodičů 10 mm 2 ) IP 20 IP 20 rozsah pracovních teplot 40 C + 80 C 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace* (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo FLP-B+C MAXI V/ FLP-B+C MAXI VS/ zapojení svorky signalizace * Pro NPE modul pouze signalizace přítomnosti vyjímatelného modulu 31

34 Svodiče bleskových proudů FLP-12,5 V/1 FLP-12,5 V/1 S SPD typ 1 a typ 2 svodič bleskových proudů vyjímatelný modul varistoru, optická signalizace poruchy Varistorový svodič bleskových proudů určený k instalaci do rozvodů nn pro budovy třídy rizika III a IV podle ČSN EN 62305, na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace FLP-12,5 V/1 S jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs) I n 30 ka maximální výbojový proud I max 60 ka bleskový impulzní proud (10/350 μs) I imp 12,5 ka napěťová ochranná hladina U p 1,2 kv napěťová ochranná I = 5 ka (8/20 μs) U p 0,9 kv doba odezvy t a 25 ns zkratová odolnost při max předjištění 50 ka rms max. předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo FLP-12,5 V/ FLP-12,5 V/1 S

35 Svodiče bleskových proudů FLP-12,5 V/1+1 FLP-12,5 V/1S+1 SPD typ 1 a typ 2 svodič bleskových proudů vyjímatelný modul varistoru, optická signalizace poruchy Kombinace varistorového svodiče bleskových proudů a uzavřeného výkonného jiskřiště zapojených v módu 1+1, určený k instalaci do rozvodů nn pro budovy třídy rizika III a IV podle ČSN EN 62305, na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace L-N N-PE jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC 255 V AC jmenovitý výbojový proud (8/20 μs) I n 30 ka 30 ka maximální výbojový proud (8/20 μs) I max 60 ka 60 ka bleskový impulzní proud (10/350 μs) I imp 12,5 ka 25 ka napěťová ochranná hladina U p 1,2 kv 1,5 kv napěťová ochranná I = 5 ka (8/20 μs) U p 0,9 kv napěťová ochranná hladina (mód L PE) U p 1,5 kv doba odezvy t a 25 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo FLP-12,5 V/ FLP-12,5 V/1S

36 Svodiče bleskových proudů FLP-12,5 V/2 FLP-12,5 V/2 S SPD typ 1 a typ 2 svodič bleskových proudů vyjímatelný modul varistoru, optická signalizace poruchy Dvojpólový varistorový svodič bleskových proudů určený k instalaci do rozvodů nn pro budovy třídy rizika III a IV podle ČSN EN 62305, na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). L N zapojení svorky signalizace PE FLP-12,5 V/2 S jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud/pól I max 60 ka bleskový impulzní proud (10/350 μs)/pól I imp 12,5 ka napěťová ochranná hladina U p 1,2 kv napěťová ochranná I = 5 ka (8/20 μs) U p 0,9 kv doba odezvy t a 25 ns zkratová odolnost při max předjištění 50 ka rms max. předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo FLP-12,5 V/ FLP-12,5 V/2 S

37 Svodiče bleskových proudů FLP-12,5 V/3 FLP-12,5 V/3 S SPD typ 1 a typ 2 svodič bleskových proudů vyjímatelný modul varistoru, optická signalizace poruchy Třípólový varistorový svodič bleskových proudů určený k instalaci do rozvodů nn pro budovy třídy rizika III a IV podle ČSN EN 62305, na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace FLP-12,5 V/3 S jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud/pól I max 60 ka bleskový impulzní proud (10/350 μs)/pól I imp 12,5 ka napěťová ochranná hladina U p 1,2 kv napěťová ochranná I = 5 ka (8/20 μs) U p 0,9 kv doba odezvy t a 25 ns zkratová odolnost při max předjištění 50 ka rms max. předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo FLP-12,5 V/ FLP-12,5 V/3 S

38 Svodiče bleskových proudů FLP-12,5 V/4 FLP-12,5 V/4 S SPD typ 1 a typ 2 svodič bleskových proudů vyjímatelný modul varistoru, optická signalizace poruchy Čtyřpólový varistorový svodič bleskových proudů určený k instalaci do rozvodů nn pro budovy třídy rizika III a IV podle ČSN EN 62305, na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace FLP-12,5 V/4 S jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud/pól I max 60 ka bleskový impulzní proud (10/350 μs)/pól I imp 12,5 ka napěťová ochranná hladina U p 1,2 kv napěťová ochranná I = 5 ka (8/20 μs) U p 0,9 kv doba odezvy t a 25 ns zkratová odolnost při max předjištění 50 ka rms max. předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy (S) červené zbarvení indikačního pole dálková signalizace bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo FLP-12,5 V/ FLP-12,5 V/4 S

39 Svodiče bleskových proudů FLP-12,5 V/3+1 FLP-12,5 V/3S+1 SPD typ 1 a typ 2 svodič bleskových proudů vyjímatelný modul varistoru, optická signalizace poruchy Kombinace třípólového varistorového svodiče bleskových proudů a uzavřeného výkonného jiskřiště zapojených v módu 3+1, určený k instalaci do rozvodů nn pro budovy třídy rizika III a IV podle ČSN EN 62305, na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace L-N N-PE jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC 255 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka 50 ka maximální výbojový proud (8/20 μs)/pól I max 60 ka 100 ka bleskový impulzní proud (10/350 μs)/pól I imp 12,5 ka 50 ka napěťová ochranná hladina U p 1,2 kv 1,5 kv napěťová ochranná I = 5 ka (8/20 μs) U p 0,9 kv napěťová ochranná hladina (L PE) U p 1,5 kv doba odezvy t a 25 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo FLP-12,5 V/ FLP-12,5 V/3S

40 Svodiče bleskových proudů FLP-12,5 V/0 FLP-B+C MAXI V/0 FLP-NPE 25 V/0 FLP-A50N V/0 FLP-A100N V/0 FLP-SG50 V/0 FLP-SG50 VS/0 Ilustrační foto Příslušenství náhradní moduly FLP-12,5 V/0 FLP-NPE V/0 FLP-12,5 V/0 FLP-B+C MAXI V/0 FLP-NPE V/0 FLP-A50N V/0 FLP-A100N V/0 52, FLP-B+C MAXI V/0 FLP-A50N V/0 FLP-A100N V/0 FLP-SG50 V/0 FLP-SG50 VS/0 typ objednací číslo FLP-12,5 V/ FLP-B+C MAXI V/ FLP-NPE 25 V/ FLP-A50N V/ FLP-A100N V/ FLP-SG50 V/ FLP-SG50 VS/

41 SLP-075 V/1 SLP-150 V/1 SLP-275 V/1 SLP-385 V/1 SLP-440 V/1 SLP-600 V/1 SPD typ 2 přepěťová ochrana vyjímatelný modul varistoru, optická signalizace poruchy Varistorová přepěťová ochrana určená k instalaci do rozvodů nn, především do podružných rozvaděčů. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Verze SLP-600 V/1 je určená pro ochranu zařízení větrných elektráren a invertorů. SLP-075 V/1 SLP-150 V/1 SLP-275 V/1 SLP-385 V/1 SLP-440 V/1 SLP-600 V/1 jmenovité napětí U n 120 V AC 230 V AC 400 V AC maximální pracovní napětí U c 75 V AC / 100 V DC 150 V AC / 200 V DC 275 V AC / 350 V DC 385 V AC / 500 V DC 440 V AC / 585 V DC 600 V AC maximální pracovní napětí varistoru 880 V AC jmenovitý výbojový proud (8/20 μs) I n 15 ka 15 ka 20 ka 20 ka 20 ka 15 ka maximální výbojový proud (8/20 μs) I max 40 ka 40 ka 40 ka 40 ka 40 ka 40 ka napěťová ochranná I = 5 ka (8/20 μs) U p 0,3 kv 0,45 kv 0,9 kv 1,3 kv 1,5 kv 2,7 kv napěťová ochranná hladina U p 0,4 kv 0,6 kv 1,35 kv 1,8 kv 1,9 kv 3,2 kv doba odezvy t a 25 ns 25 ns 25 ns 25 ns 25 ns 25 ns zkratová odolnost při max předjištění 50 ka rms 50 ka rms 50 ka rms 50 ka rms 25 ka rms 25 ka rms max. předjištění 160 A gl/gg 160 A gl/gg 160 A gl/gg 160 A gl/gg 125 A gl/gg 100 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole splňuje požadavky normy ČSN EN ed. 2 objednací číslo

42 SLP-075 V/1 S SLP-150 V/1 S SLP-275 V/1 S SLP-385 V/1 S SLP-440 V/1 S SLP-600 V/1 S SPD typ 2 přepěťová ochrana vyjímatelný modul varistoru, optická signalizace poruchy Varistorová přepěťová ochrana určená k instalaci do rozvodů nn, především do podružných rozvaděčů. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Verze SLP-600 V/1 S je určená pro ochranu zařízení větrných elektráren a invertorů. Dálková signalizace stavu. zapojení svorky signalizace SLP-075 V/1 S SLP-150 V/1 S SLP-275 V/1 S SLP-385 V/1 S SLP-440 V/1 S SLP-600 V/1 S jmenovité napětí U n 120 V AC 230 V AC 400 V AC maximální pracovní napětí U c 75 V AC / 100 V DC 150 V AC / 200 V DC 275 V AC / 350 V DC 385 V AC / 500 V DC 440 V AC / 585 V DC 600 V AC maximální pracovní napětí varistoru 880 V AC jmenovitý výbojový proud (8/20 μs) I n 15 ka 15 ka 20 ka 20 ka 20 ka 15 ka maximální výbojový proud (8/20 μs) I max 40 ka 40 ka 40 ka 40 ka 40 ka 40 ka napěťová ochranná I = 5 ka (8/20 μs) U p 0,3 kv 0,45 kv 0,9 kv 1,3 kv 1,5 kv 2,7 kv napěťová ochranná hladina U p 0,4 kv 0,6 kv 1,35 kv 1,8 kv 1,9 kv 3,2 kv doba odezvy t a 25 ns 25 ns 25 ns 25 ns 25 ns 25 ns zkratová odolnost při max předjištění 50 ka rms 50 ka rms 50 ka rms 50 ka rms 25 ka rms 25 ka rms max. předjištění 160 A gl/gg 160 A gl/gg 160 A gl/gg 160 A gl/gg 125 A gl/gg 100 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole dálková signalizace bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo

43 SLP-275 V/1+1 SLP-275 V/1S+1 SPD typ 2 přepěťová ochrana vyjímatelné moduly, optická signalizace poruchy Kombinace varistorové přepěťové ochrany a uzavřeného jiskřiště zapojených v módu 1+1. Určená k instalaci do rozvodů nn, na rozhraní zón LPZ 1 a LPZ 2. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Vhodná pro sítě TT do podružných rozvaděčů v objektech. Lze použít i v sítích TN-S. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace L-N N-PE jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC 255 V AC jmenovitý výbojový proud (8/20 μs) I n 20 ka 20 ka maximální výbojový proud (8/20 μs) I max 40 ka 40 ka bleskový impulzní proud (10/350 μs) I imp 15 ka napěťová ochranná I = 5 ka (8/20 μs) U p 0,9 kv napěťová ochranná hladina U p 1,35 kv 1,5 kv napěťová ochranná hladina mód (L - PE) U p 1,5 kv doba odezvy t a 25 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při max předjištění 50 ka rms max. předjištění 160 A gl/gg krytí IP 20 IP 20 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo SLP-275 V/ SLP-275 V/1S

44 SLP-275 V/2 SLP-275 V/2 S SPD typ 2 přepěťová ochrana vyjímatelné moduly, optická signalizace poruchy Dvojpólová varistorová přepěťová ochrana určená k instalaci do rozvodů nn, na rozhraní zón LPZ 1 a LPZ 2. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Vhodná pro sítě TN-S do podružných rozvaděčů v objektech. Volitelně dálková signalizace stavu (S). L N zapojení svorky signalizace PE SLP-275 V/2 S jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs) I n 20 ka maximální výbojový proud (8/20 μs) I max 40 ka bleskový impulzní proud (10/350 μs) I imp napěťová ochranná I = 5 ka (8/20 μs) U p 0,9 kv napěťová ochranná hladina U p 1,35 kv doba odezvy t a 25 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při max předjištění 50 ka rms max. předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo SLP-275 V/ SLP-275 V/2 S

45 SLP-275 V/3 SLP-275 V/3 S SPD typ 2 přepěťová ochrana vyjímatelné moduly varistorů, optická signalizace poruchy Trojpólová varistorová přepěťová ochrana určená k instalaci do rozvodů nn, na rozhraní zón LPZ 1 a LPZ 2. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Vhodná pro sítě TN-C do podružných rozvaděčů v objektech. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace SLP-275 V/3 S jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs)/pól I n 20 ka maximální výbojový proud (8/20 μs)/pól I max 40 ka napěťová ochranná I = 5 ka (8/20 μs) U p 0,9 kv napěťová ochranná hladina U p 1,35 kv doba odezvy t a 25 ns zkratová odolnost při max předjištění 50 ka rms max. předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo SLP-275 V/ SLP-275 V/3 S

46 SLP-275 V/4 SLP-275 V/4 S SPD typ 2 přepěťová ochrana vyjímatelné moduly varistorů, optická signalizace poruchy Čtyřpólová varistorová přepěťová ochrana určená k instalaci do rozvodů nn, na rozhraní zón LPZ 1 a LPZ 2. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Vhodná pro sítě TN-S do podružných rozvaděčů v objektech. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace SLP-275 V/4 S jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs)/pól I n 20 ka maximální výbojový proud (8/20 μs)/pól I max 40 ka napěťová ochranná I = 5 ka (8/20 μs) U p 0,9 kv napěťová ochranná hladina U p 1,35 kv doba odezvy t a 25 ns zkratová odolnost při max předjištění 50 ka rms max. předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 objednací číslo SLP-275 V/ SLP-275 V/4 S

47 SLP-275 V/3+1 SLP-275 V/3S+1 SPD typ 2 přepěťová ochrana vyjímatelné moduly, optická signalizace poruchy Kombinace trojpólové varistorové přepěťové ochrany a uzavřeného jiskřiště zapojených v módu 3+1. Určená k instalaci do rozvodů nn, na rozhraní zón LPZ 1 a LPZ 2. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Vhodná pro sítě TT do podružných rozvaděčů v objektech, lze použít i v sítích TN-S. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace L-N N-PE jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC 255 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 20 ka 20 ka maximální výbojový proud (8/20 μs)/pól I max 40 ka 40 ka bleskový impulzní proud (10/350 μs) I imp 15 ka napěťová ochranná I = 5 ka (8/20 μs) U p 0,9 kv napěťová ochranná hladina U p 1,35 kv 1,5 kv napěťová ochranná hladina mód (L - PE) U p 1,5 kv doba odezvy t a 25 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při max předjištění 50 ka rms max. předjištění 160 A gl/gg krytí IP 20 IP 20 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo SLP-275 V/ SLP-275 V/3S

48 SLP-075 VB/1 SLP-130 VB/1 SLP-275 VB/1 SPD typ 2 přepěťová ochrana vyjímatelný modul, optická signalizace poruchy Výkonový varistor se sériově zapojeným uzavřeným jiskřištěm. Určený k instalaci do rozvodů nn, především do podružných rozvaděčů. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku v oblastech se zvýšenou bouřkovou aktivitou a proti spínacímu přepětí nebo k ochraně měřicích obvodů jako první stupeň ochrany. V klidovém stavu má velmi malý unikající proud, který se po celou dobu životnosti nemění, ke stárnutí ochranných prvků nedochází. Jsou vhodné i pro instalaci do sdělovacích (MaR) obvodů. SLP-075 VB/1 SLP-130 VB/1 SLP-275 VB/1 jmenovité napětí U n 110 V AC 230 V AC maximální pracovní napětí U c 75 V AC / 100 V DC 135 V AC / 175 V DC 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs) I n 15 ka 20 ka 20 ka maximální výbojový proud (8/20 μs) I max 25 ka 25 ka 25 ka napěťová ochranná I = 5 ka (8/20 μs) U p 0,3 kv 0,5 kv 0,9 kv napěťová ochranná hladina U p 0,6 kv 0,7 kv 1,2 kv doba odezvy t a 100 ns 100 ns 100 ns zkratová odolnost při max předjištění 35 ka rms 35 ka rms 35 ka rms max. předjištění 125 A gl/gg 125 A gl/gg 125 A gl/gg krytí IP 20 IP 20 IP 20 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C - 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole červené zbarvení indikačního pole červené zbarvení indikačního pole splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo

49 SLP-075 VB/1 S SLP-130 VB/1 S SLP-275 VB/1 S SPD typ 2 přepěťová ochrana vyjímatelný modul, optická signalizace poruchy Výkonový varistor se sériově zapojeným uzavřeným jiskřištěm. Určený k instalaci do rozvodů nn, především do podružných rozvaděčů. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku v oblastech se zvýšenou bouřkovou aktivitou a proti spínacímu přepětí nebo k ochraně měřicích obvodů jako první stupeň ochrany. V klidovém stavu má velmi malý unikající proud, který se po celou dobu životnosti nemění, ke stárnutí ochranných prvků nedochází. Dálková signalizace stavu. Jsou vhodné i pro instalaci do sdělovacích (MaR) obvodů. zapojení svorky signalizace SLP-075 VB/1 S SLP-130 VB/1 S SLP-275 VB/1 S jmenovité napětí U n 110 V AC 230 V AC maximální pracovní napětí U c 75 V AC / 100 V DC 135 V AC / 175 V DC 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs) I n 15 ka 20 ka 20 ka maximální výbojový proud (8/20 μs) I max 25 ka 25 ka 25 ka napěťová ochranná I = 5 ka (8/20 μs) U p 0,3 kv 0,5 kv 0,9 kv napěťová ochranná hladina U p 0,6 kv 0,7 kv 1,2 kv doba odezvy t a 100 ns 100 ns 100 ns zkratová odolnost při max předjištění 35 ka rms 35 ka rms 35 ka rms max. předjištění 125 A gl/gg 125 A gl/gg 125 A gl/gg krytí IP 20 IP 20 IP 20 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C - 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole červené zbarvení indikačního pole červené zbarvení indikačního pole dálková signalizace bezpotenciálový přepínací kontakt bezpotenciálový přepínací kontakt bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC 250 V / 0,5 A AC, 250 V / 0,1 A DC 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 max. 1,5 mm 2 max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo

50 SLP-275 VB/3+1 SLP-275 VB/3S+1 SPD typ 2 přepěťová ochrana vyjímatelné moduly, optická signalizace poruchy Výkonový varistor se sériově zapojeným uzavřeným jiskřištěm. Určený k instalaci do rozvodů nn, na rozhraní zón LPZ 1 a LPZ 2. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku v oblastech se zvýšenou bouřkovou aktivitou a proti spínacímu přepětí nebo k ochraně měřicích obvodů jako první stupeň ochrany. V klidovém stavu má velmi malý unikající proud, který se po celou dobu životnosti nemění, ke stárnutí ochranných prvků nedochází. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace L-N N-PE maximální pracovní napětí U c 275 V AC 255 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 20 ka 20 ka maximální výbojový proud (8/20 μs)/pól I max 25 ka 40 ka napěťová ochranná hladina U p 1,2 kv 1,5 kv napěťová ochranná hladina (mód L-PE) U p 2,0 kv doba odezvy t a 100 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při max předjištění 35 ka rms max. předjištění 125 A gl/gg krytí IP 20 IP 20 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo SLP-275 VB/ SLP-275 VB/3S

51 SLP-075 V/0 SLP-150 V/0 SLP-275 V/0 SLP-385 V/0 SLP-440 V/0 SLP-600 V/0 SLP-075 VB/0 SLP-130 VB/0 SLP-275 VB/0 SLP-NPE V/0 Příslušenství náhradní moduly SLP-XXX V/0 SLP-XXX VB/0 SLP-NPE V/0 typ objednací číslo SLP-075 V/ SLP-150 V/ SLP-275 V/ SLP-385 V/ SLP-440 V/ SLP-600 V/ SLP-075 VB/ SLP-130 VB/ SLP-275 VB/ SLP-NPE V/

52 DA-275 V/1+1 DA-275 V/1S+1 SPD typ 3 přepěťová ochrana vyjímatelné moduly, optická signalizace poruchy Kombinace varistorové přepěťové ochrany a uzavřeného jiskřiště zapojených v módu 1+1. Určená k instalaci do rozvodů nn, na rozhraní zón LPZ 2 a LPZ 3. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace L-N N-PE jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC 255 V AC jmenovitý výbojový proud (8/20 μs) I n 5 ka 10 ka zkušební napětí U oc 10 kv 20 kv napěťová ochranná hladina U p 1 kv 1,5 kv napěťová ochranná hladina (mód L-PE) U p 1,5 kv doba odezvy t a 25 ns 100 ns maximální předjištění 63 A gl/gg krytí IP 20 IP 20 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole není dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo DA-275 V/ DA-275 V/1S

53 DA-275 V/3+1 DA-275 V/3S+1 SPD typ 3 přepěťová ochrana vyjímatelné moduly, optická signalizace poruchy Kombinace trojpólové varistorové přepěťové ochrany a uzavřeného jiskřiště zapojených v módu 3+1. Určená k instalaci do rozvodů nn, na rozhraní zón LPZ 2 a LPZ 3. Slouží k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace L-N N-PE jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC 255 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 5 ka 10 ka zkušební napětí U oc 10 kv 20 kv napěťová ochranná hladina U p 1 kv 1,5 kv napěťová ochranná hladina (mód L-PE) U p 1,5 kv doba odezvy t a 25 ns 100 ns maximální předjištění 63 A gl/gg krytí IP 20 IP 20 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole není dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo DA-275 V/ DA-275 V/3S

54 DA-275 V/0 DA-NPE V/0 Příslušenství náhradní moduly DA-275 V/0 DA-NPE V/0 objednací číslo DA-275 V/ DA-NPE V/

55 DA-075 DJ DA-130 DJ DA-275 DJ SPD typ 3 přepěťová ochrana optická signalizace poruchy Přepěťová ochrana pro univerzální použití k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. DA-075 DJ DA-130 DJ DA-275 DJ jmenovité napětí U n 110 V AC 230 V AC maximální pracovní napětí U c 75 V AC 130 V AC 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE, L+N-PE I n 2 ka, 2 ka, 4 ka 2,5 ka, 2,5 ka, 5 ka 3 ka, 3 ka, 5 ka zkušební napětí L-N, L(N)-PE, L+N-PE U oc 4 kv, 4 kv, 8 kv 5 kv, 5 kv, 10 kv 6 kv, 6 kv, 10 kv napěťová ochranná hladina L-N, L(N)-PE U p 0,4 kv, 1,2 kv 0,6 kv, 1,5 kv 1,2 kv, 1,6 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms 6 ka rms 6 ka rms maximální předjištění 16 A gl/gg; B 16 A 16 A gl/gg; B 16 A 16 A gl/gg; B 16 A krytí IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 6 mm 2 ; AWG: 10 ISO: 6 mm 2 ; AWG: 10 ISO: 6 mm 2 ; AWG: 10 slaněný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 signalizace poruchy červená kontrolka červená kontrolka červená kontrolka splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo

56 DA-275 DF 2 DA-275 DF 6 SPD typ 3 přepěťová ochrana s vf filtrem optická signalizace poruchy Přepěťová ochrana s integrovaným odrušovacím vf filtrem určená k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení. DA-275 DF 2 DA-275 DF 6 jmenovité napětí U n 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC jmenovitý zatěžovací proud I L 2 A 6 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE, L+N-PE I n 2 ka, 2 ka, 4 ka 2 ka, 2 ka, 4 ka zkušební napětí L-N, L(N)-PE, L+N-PE U oc 4 kv, 4 kv, 8 kv 4 kv, 4 kv, 8 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,5 kv 1,2 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns maximální předjištění 2 A gl/gg nebo B 2 A 6 A gl/gg nebo B 6 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db 30 db krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 signalizace poruchy červená kontrolka červená kontrolka splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo

57 DA-275 DF 2 S DA-275 DF 6 S SPD typ 3 přepěťová ochrana s vf filtrem dálková i optická signalizace poruchy Přepěťová ochrana s integrovaným odrušovacím vf filtrem určená k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení. Není určeno pro použití v DC napájení! Dálková signalizace spojeno SPD v pořádku a je přítomno napájení 230 V spojeno SPD v poruše nebo bez napájení 230 V DA-275 DF 2 S DA-275 DF 6 S jmenovité napětí U n 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC jmenovitý zatěžovací proud I L 2 A 6 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE, L+N-PE I n 3 ka, 3 ka, 5 ka 3 ka, 3 ka, 5 ka zkušební napětí L-N, L(N)-PE, L+N-PE U oc 6 kv, 6 kv, 10 kv 6 kv, 6 kv, 10 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,5 kv 1,2 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns maximální předjištění 2 A gl/gg nebo B 2 A 6 A gl/gg nebo B 6 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db 30 db krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 signalizace poruchy červená kontrolka červená kontrolka dálková signalizace provedení S bezpotenciálový přepínací kontakt bezpotenciálový přepínací kontakt kontakty dálkové signalizace AC: 250 V/ 0,5 A; DC: 250 V / 0,1 A AC: 250 V/ 0,5 A; DC: 250 V / 0,1 A průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo

58 DA-275 DF 10 DA-275 DF 16 SPD typ 3 přepěťová ochrana s vf filtrem optická signalizace poruchy Přepěťová ochrana s integrovaným odrušovacím vf filtrem určená k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení. DA-275 DF 10 DA-275 DF 16 jmenovité napětí U n 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC jmenovitý zatěžovací proud I L 10 A 16 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE, L+N-PE I n 3 ka, 3 ka, 5 ka 3 ka, 3 ka, 5 ka zkušební napětí L-N, L(N)-PE, L+N-PE U oc 6 kv, 6 kv, 10 kv 6 kv, 6 kv, 10 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,5 kv 1,2 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns maximální předjištění 10 A gl/gg nebo B 10 A 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db 30 db krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 signalizace poruchy červená kontrolka červená kontrolka splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo

59 DA-275 DF 10 S DA-275 DF 16 S SPD typ 3 přepěťová ochrana s vf filtrem dálková signalizace poruchy Přepěťová ochrana s integrovaným odrušovacím vf filtrem určená k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení. Není určeno pro použití v DC napájení! Dálková signalizace spojeno SPD v pořádku a je přítomno napájení 230 V spojeno SPD v poruše nebo bez napájení 230 V DA-275 DF 10 S DA-275 DF 16 S jmenovité napětí U n 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC jmenovitý zatěžovací proud I L 10 A 16 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE, L+N-PE I n 3 ka, 3 ka, 5 ka 3 ka, 3 ka, 5 ka zkušební napětí L-N, L(N)-PE, L+N-PE U oc 6 kv, 6 kv, 10 kv 6 kv, 6 kv, 10 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,5 kv 1,2 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns maximální předjištění 10 A gl/gg nebo B 10 A 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db 30 db krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 signalizace poruchy červená kontrolka červená kontrolka dálková signalizace bezpotenciálový přepínací kontakt bezpotenciálový přepínací kontakt kontakty dálkové signalizace AC: 250 V/ 0,5 A; DC: 250 V / 0,1 A AC: 250 V/ 0,5 A; DC: 250 V / 0,1 A průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo

60 DA-275 DF 25 SPD typ 3 přepěťová ochrana s vf filtrem optická signalizace poruchy Přepěťová ochrana s integrovaným odrušovacím vf filtrem pro ochranu řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení. 72 DA-275 DF 25 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý zatěžovací proud I L 25 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE, L+N-PE I n 3 ka, 3 ka, 5 ka zkušební napětí L-N, L(N)-PE, L+N-PE U oc 6 kv, 6 kv, 10 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns maximální předjištění 25 A gl/gg nebo C 25 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db krytí IP 20 rozsah pracovních teplot 40 C +80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný min./max. ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min./max. ISO: 1/35 mm 2 ; AWG: 17/2 signalizace poruchy červená kontrolka splňuje požadavky normy ČSN EN ed. 2 objednací číslo

61 DA-275 DFI 1 SPD typ 3 přepěťová ochrana s vf filtrem signalizace poruchy přerušením napájení Přepěťová ochrana s integrovaným odrušovacím vf filtrem určená k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení. DA-275 DFI 1 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý zatěžovací proud I L 1 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 1,5 ka, 1,5 ka zkušební napětí L-N, L(N)-PE, L+N-PE U oc 3 kv, 3 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,2 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns maximální předjištění 1 A gl/gg nebo B 1 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 50 db krytí IP 20 rozsah pracovních teplot -40 C +80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 signalizace poruchy přerušení napájení dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 objednací číslo

62 DA-275 DFI 6 SPD typ 3 přepěťová ochrana s vf filtrem signalizace poruchy přerušením napájení, optická signalizace poruchy Přepěťová ochrana s integrovaným odrušovacím vf filtrem určená k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení. DA-275 DFI 6 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý zatěžovací proud I L 6 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE, L+N-PE I n 2 ka, 2 ka, 4 ka zkušební napětí L-N, L(N)-PE, L+N-PE U oc 4 kv, 4 kv, 8 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns maximální předjištění 6 A gl/gg nebo B 6 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db krytí IP 20 rozsah pracovních teplot -40 C +80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 signalizace poruchy červená kontrolka, přerušení napájení dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 objednací číslo

63 DA-275 DFI 10 DA-275 DFI 16 SPD typ 3 přepěťová ochrana s vf filtrem signalizace poruchy přerušením napájení, optická signalizace poruchy Přepěťová ochrana s integrovaným odrušovacím vf filtrem určená k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení. Není určeno pro použití v DC napájení! DA-275 DFI 10 DA-275 DFI 16 jmenovité napětí U n 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC jmenovitý zatěžovací proud I L 10 A 16 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE, L+N-PE I n 3 ka, 3 ka, 5 ka 3 ka, 3 ka, 5 ka zkušební napětí L-N, L(N)-PE, L+N-PE U oc 6 kv, 6 kv, 10 kv 6 kv, 6 kv, 10 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,5 kv 1,2 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns maximální předjištění 10 A gl/gg nebo B 10 A 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db 30 db krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 signalizace poruchy červená kontrolka, přerušení napájení červená kontrolka, přerušení napájení dálková signalizace není není splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo

64 DA-400 DF 16 DA-400 DF 16 S SPD typ 3 přepěťová ochrana s vf filtrem optická signalizace poruchy, volitelně dálková signalizace poruchy Přepěťová ochrana s integrovaným odrušovacím vf filtrem určená k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení pro dvojfázové napájení. Provedení s dálkovou signalizací stavu není určeno pro použití v DC napájení! Ľ Ľ Ľ Ľ Ľ Ľ Dálková signalizace spojeno SPD v pořádku a je přítomno napájení 400 V spojeno SPD v poruše nebo bez napájení 400 V DA-400 DF 16 jmenovité napětí U n 400 V AC maximální pracovní napětí U c 440 V AC jmenovitý zatěžovací proud I L 16 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE, L+N-PE I n 3 ka, 3 ka, 5 ka zkušební napětí L-N, L(N)-PE, L+N-PE U oc 6 kv, 6 kv, 10 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,6 kv, 1,4 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db krytí IP 20 rozsah pracovních teplot -40 C +80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 signalizace poruchy červená kontrolka dálková signalizace provedení S bezpotenciálový přepínací kontakt kontakty dálkové signalizace AC: 250 V/ 0,5 A; DC: 250 V / 0,1 A průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN ed. 2 objednací číslo DA-400 DF DA-400 DF 16 S

65 DA-275 BFG SPD typ 3 přepěťová ochrana s vf filtrem v kovovém pouzdru optická signalizace poruchy, uzemňovací svorka, třída I. Přepěťová ochrana s integrovaným odrušovacím vf filtrem určená k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení. DA-275 BFG jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý zatěžovací proud I L 16 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE, L+N-PE I n 3 ka, 3 ka, 5 ka zkušební napětí L-N, L(N)-PE, L+N-PE U oc 6 kv, 6 kv, 10 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db krytí IP 20 rozsah pracovních teplot -40 C +80 C montáž lišta DIN 35 mm, na plochu průřez připojených vodičů pevný max ISO: 2,5 mm 2 ; AWG: 13 slaněný max ISO: 2,5 mm 2 ; AWG: 13 signalizace poruchy červená kontrolka dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 objednací číslo

66 CZ-275 A SPD typ 3 přepěťová ochrana akustická signalizace poruchy Přepěťová ochrana pro dodatečnou montáž do přístrojů, strojů, zařízení apod., určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. test CZ-275 A jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3,0 ka, 3,0 ka zkušební napětí L-N, L(N)-PE U oc 6,0 kv, 6,0 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,0 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s (L-N) 335 V krytí IP 20 rozsah pracovních teplot 25 C + 40 C montáž do instalačních krabic signalizace poruchy akustická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed.2 objednací číslo

67 DA-275 CZS SPD typ 3 přepěťová ochrana dálková signalizace poruchy Přepěťová ochrana pro dodatečnou montáž do přístrojů, strojů, zařízení apod., určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Schéma použití 15,8 C 16 A skupina chráněných zásuvek kontakt dálkové signalizace DA-275 CZS jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3,0 ka, 3,0 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,0 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot 25 C + 40 C montáž do instalačních krabic signalizace poruchy rozpojený kontakt dálková signalizace bezpotenciálový rozpínací kontakt kontakt dálkové signalizace 230 V AC/0,5 A, 24 V DC/0,5 A splňuje požadavky normy ČSN EN ed. 2 objednací číslo

68 DA-275 A SPD typ 3 přepěťová ochrana akustická signalizace poruchy Přepěťová ochrana pro dodatečnou montáž do přístrojů, strojů, zařízení apod., určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Vhodná pro jednofázové napájecí sítě, kde při montáži není nutné dodržet zapojení vodičů L, N. Lze použít i pro jednofázové napájecí sítě s oddělovacím transformátorem. L/N TEST PE N/L DA-275 A jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 2,0 ka, 2,0 ka zkušební napětí L-N, L(N)-PE U oc 4,0 kv, 4,0 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,5 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 3,0 ka rsm maximální předjištění 16 A gl/gg nebo B16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot 25 C + 40 C montáž do instalačních krabic signalizace poruchy akustická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed.2 objednací číslo

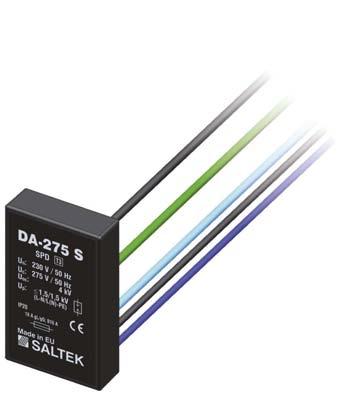

69 DA-275 S SPD typ 3 přepěťová ochrana dálková signalizace poruchy Přepěťová ochrana pro dodatečnou montáž do přístrojů, strojů, zařízení apod., určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Vhodná pro jednofázové napájecí sítě, kde při montáži není nutné dodržet zapojení vodičů L, N. Lze použít i pro jednofázové napájecí sítě s oddělovacím transformátorem. L/N PE N/L DA-275 S jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 2,0 ka, 2,0 ka zkušební napětí L-N, L(N)-PE U oc 4,0 kv, 4,0 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,5 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 3,0 ka rms maximální předjištění 16 A gl/gg nebo B16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot 25 C + 40 C montáž do instalačních krabic signalizace poruchy ztráta napětí dálková signalizace potenciálový rozpínací kontakt maximální proud signalizace 1 A splňuje požadavky normy ČSN EN ed.2 objednací číslo

70 DA-275 PP1 CLASSIC SPD typ 3 zásuvka s přepěťovou ochranou optická signalizace poruchy Zásuvka integrovaná s přepěťovou ochranou určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Osazuje se do elektroinstalačních krabic nebo žlabů s minimální hloubkou 40 mm. DA-275 PP1 CLASSIC jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3,0 ka, 3,0 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,0 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot -25 C + 40 C montáž instalační krabice signalizace poruchy optická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 typ objednací číslo DA-275 PP1 K B1 bílá DA-275 PP1 K D2 béžová DA-275 PP1 K H3 hnědá

71 DA-275 PP CLASSIC SPD typ 3 zásuvka s přepěťovou ochranou optická signalizace poruchy Zásuvka integrovaná s přepěťovou ochranou určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Osazuje se do elektroinstalačních krabic nebo žlabů s minimální hloubkou 40 mm. DA-275 PP CLASSIC jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3,0 ka, 3,0 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,0 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot -25 C + 40 C montáž instalační krabice signalizace poruchy optická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 typ objednací číslo DA-275 PP K B1 bílá DA-275 PP K D2 béžová DA-275 PP K H3 hnědá

72 DA-275 PP1 TANGO SPD typ 3 zásuvka s přepěťovou ochranou optická signalizace poruchy Zásuvka integrovaná s přepěťovou ochranou určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Osazuje se do elektroinstalačních krabic nebo žlabů s minimální hloubkou 40 mm. DA-275 PP1 TANGO jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3,0 ka, 3,0 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,0 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot -25 C + 40 C montáž instalační krabice signalizace poruchy optická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 typ objednací číslo DA-275 PP1 TANGO béžová DA-275 PP1 TANGO bílá DA-275 PP1 TANGO šedá

73 DA-275 PP TANGO DA-275 PPO TANGO DA-275 PPOA TANGO SPD typ 3 zásuvka s přepěťovou ochranou optická nebo akustická signalizace natočená dutina zásuvky Zásuvka integrovaná s přepěťovou ochranou určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Osazuje se do elektroinstalačních krabic nebo žlabů s minimální hloubkou 40 mm. s optickou signalizací H H = 29 PP H = 31 PPO/PPOA s akustickou signalizací DA-275 PP TANGO jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3,0 ka, 3,0 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,0 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot -25 C + 40 C montáž instalační krabice signalizace poruchy optická/akustická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 typ objednací číslo DA-275 PP TANGO béžová DA-275 PP TANGO bílá DA-275 PP TANGO šedá s natočenou dutinou DA-275 PPO TANGO béžová DA-275 PPO TANGO bílá DA-275 PPO TANGO slonová kost DA-275 PPO TANGO šedá s natočenou dutinou a akustickou signalizací DA-275 PPOA TANGO béžová DA-275 PPOA TANGO bílá DA-275 PPOA TANGO slonová kost DA-275 PPOA TANGO šedá

74 DA-275 PP1 TIME SPD typ 3 zásuvka s přepěťovou ochranou optická signalizace poruchy Zásuvka integrovaná s přepěťovou ochranou určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Osazuje se do elektroinstalačních krabic nebo žlabů s minimální hloubkou 40 mm. DA-275 PP1 TIME jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3,0 ka, 3,0 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,0 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot -25 C + 40 C montáž instalační krabice signalizace poruchy optická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 typ objednací číslo DA-275 PP1 TIME 01 bílá/ledová bílá DA-275 PP1 TIME 08 titanová/titanová

75 DA-275 PP TIME DA-275 PPO TIME DA-275 PPOA TIME SPD typ 3 zásuvka s přepěťovou ochranou optická nebo akustická signalizace natočená dutina zásuvky Zásuvka integrovaná s přepěťovou ochranou určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Osazuje se do elektroinstalačních krabic nebo žlabů s minimální hloubkou 40 mm. s optickou signalizací H H = 29 PP H = 31 PPO/PPOA s akustickou signalizací DA-275 PP TIME jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3,0 ka, 3,0 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,0 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot -25 C + 40 C montáž instalační krabice signalizace poruchy optická/akustická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 typ objednací číslo DA-275 PP TIME 01 bílá/ledová bílá DA-275 PP TIME 08 titanová/titanová s natočenou dutinou DA-275 PPO TIME 01 bílá/ledová bílá DA-275 PPO TIME 03 bílá/bílá DA-275 PPO TIME 08 titanová/titanová DA-275 PPO TIME 32 starostříbrná DA-275 PPO TIME 33 šampaňská DA-275 PPO TIME 34 antracitová s natočenou dutinou a akustickou signalizací DA-275 PPOA TIME 01 bílá/ledová bílá DA-275 PPOA TIME 03 bílá/bílá DA-275 PPOA TIME 08 titanová/titanová DA-275 PPOA TIME 32 starostříbrná DA-275 PPOA TIME 33 šampaňská DA-275 PPOA TIME 34 antracitová

76 DA-275 PP1 ELEMENT SPD typ 3 zásuvka s přepěťovou ochranou optická signalizace poruchy Zásuvka integrovaná s přepěťovou ochranou určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Osazuje se do elektroinstalačních krabic nebo žlabů s minimální hloubkou 40 mm. DA-275 PP1 ELEMENT jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3,0 ka, 3,0 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,0 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot -25 C + 40 C montáž instalační krabice signalizace poruchy optická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 typ objednací číslo DA-275 PP1 ELEMENT 03 bílá/bílá DA-275 PP1 ELEMENT 04 bílá/ledová šedá DA-275 PP1 ELEMENT 07 karamelová/ledová šedá

77 DA-275 PP ELEMENT DA-275 PPO ELEMENT DA-275 PPOA ELEMENT SPD typ 3 zásuvka s přepěťovou ochranou optická nebo akustická signalizace natočená dutina zásuvky Zásuvka integrovaná s přepěťovou ochranou určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Osazuje se do elektroinstalačních krabic nebo žlabů s minimální hloubkou 40 mm. s optickou signalizací H H = 29 PP H = 31 PPO/PPOA s akustickou signalizací DA-275 PP ELEMENT jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3,0 ka, 3,0 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,0 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot -25 C + 40 C montáž instalační krabice signalizace poruchy optická/akustická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 typ objednací číslo DA-275 PP ELEMENT 03 bílá/bílá DA-275 PP ELEMENT 04 bílá/ledová šedá DA-275 PP ELEMENT 07 karamelová/ledová šedá s natočenou dutinou DA-275 PPO ELEMENT 01 bílá/ledová bílá DA-275 PPO ELEMENT 03 bílá/bílá DA-275 PPO ELEMENT 04 bílá/ledová šedá DA-275 PPO ELEMENT 07 karamelová/ledová šedá DA-275 PPO ELEMENT 21 slonová kost/ledová bílá DA-275 PPO ELEMENT 22 agáve/ledová bílá DA-275 PPO ELEMENT 23 bouřková/ledová šedá DA-275 PPO ELEMENT 24 karmínová/ledová šedá s natočenou dutinou a akustickou signalizací DA-275 PPOA ELEMENT 01 bílá/ledová bílá DA-275 PPOA ELEMENT 03 bílá/bílá DA-275 PPOA ELEMENT 04 bílá/ledová šedá DA-275 PPOA ELEMENT 07 karamelová/ledová šedá DA-275 PPOA ELEMENT 21 slonová kost/ledová bílá DA-275 PPOA ELEMENT 22 agáve/ledová bílá DA-275 PPOA ELEMENT 23 bouřková/ledová šedá DA-275 PPOA ELEMENT 24 karmínová/ledová šedá

78 DA-275 PP1 PROFIL DA-275 PP1 PROFIL K DA-275 PP1A PROFIL DA-275 PP1A PROFIL K SPD typ 3 zásuvka s přepěťovou ochranou optická signalizace poruchy Zásuvka integrovaná s přepěťovou ochranou určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Osazuje se do podlahových elektroinstalačních krabic nebo parapetních žlabů s minimální hloubkou 40 mm. s optickou signalizací s akustickou signalizací DA-275 PP PROFIL jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 1,5 ka, 1,5 ka zkušební napětí L-N, L(N)-PE U oc 3 kv, 3 kv napěťová ochranná hladina L-N, L(N)-PE U p 0,9 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot 25 C + 40 C montáž instalační krabice signalizace poruchy optická/akustická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 typ objednací číslo DA-275 PP1 PROFIL bílá DA-275 PP1 PROFIL K (kódovaná) DA-275 PP1 PROFIL karmínová s akustickou signalizací DA-275 PP1A PROFIL bílá DA-275 PP1A PROFIL K (kódovaná) DA-275 PP1A PROFIL karmínová

79 DA-275 PP1 REFLEX SI SPD typ 3 zásuvka s přepěťovou ochranou optická signalizace poruchy Zásuvka integrovaná s přepěťovou ochranou určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. Osazuje se do elektroinstalačních krabic nebo žlabů s minimální hloubkou 40 mm. DA-275 PP1 REFLEX SI jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3 ka, 3 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 20 rozsah pracovních teplot -25 C + 40 C montáž instalační krabice signalizace poruchy optická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 typ objednací číslo DA-275 PP1 REFLEX SI alpská bílá DA-275 PP1 REFLEX SI hnědá DA-275 PP1 REFLEX SI oranžová DA-275 PP1 REFLEX SI zelená DA-275 PP1 REFLEX SI žlutá

80 DA-275 PP1 PRAKTIK SPD typ 3 zásuvka s přepěťovou ochranou optická signalizace poruchy, krytí IP44 Zásuvka integrovaná s přepěťovou ochranou určená k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. DA-275 PP1 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 1,5 ka, 1,5 ka zkušební napětí L-N, L(N)-PE U oc 3 kv, 3 kv napěťová ochranná hladina L-N, L(N)-PE U p 0,9 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka rms maximální předjištění 16 A gl/gg nebo B 16 A TOV 5 s L-N 335 V krytí IP 44 rozsah pracovních teplot 25 C + 40 C montáž na plochu signalizace poruchy optická signalizace dálková signalizace není splňuje požadavky normy ČSN EN ed. 2 typ objednací číslo DA-275 PP1 PRAKTIK bílá

81 PA-OVERDRIVE X16 PA-OVERDRIVE F6 PA-OVERDRIVE F16 SPD typ 3 přepěťová ochrana (X16) přepěťová ochrana s vf filtrem (F6, F16) optická signalizace poruchy Zásuvkový adaptér s integrovanou přepěťovou ochranou nn, resp. odrušovacím vf filtrem, určený k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí, resp. vf rušení. X16 F6 F16 jmenovité napětí U n 230 V AC 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC 275 V AC jmenovitý zatěžovací proud I L 16 A 6 A 16 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3 ka, 3 ka 2 ka, 2 ka 3 ka, 3 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv 4 kv, 4 kv 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,6 kv 1,2 kv, 1,4 kv 1,3 kv, 1,4 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db 30 db krytí IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C montáž zásuvkový adaptér zásuvkový adaptér zásuvkový adaptér signalizace poruchy červená kontrolka červená kontrolka červená kontrolka splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo

82 FAX-OVERDRIVE X16 FAX-OVERDRIVE F6 FAX-OVERDRIVE F16 SPD typ 3 přepěťová ochrana nn (X16) a přepěťová ochrana linky přepěťová ochrana s vf filtrem (F6, F16) a přepěťová ochrana linky optická signalizace poruchy Zásuvkový adaptér s integrovanou přepěťovou ochranou nn, resp. odrušovacím vf filtrem, a s přepěťovou ochranou analogové telefonní linky, určený k ochraně telekomunikačních zařízení proti pulsnímu přepětí, resp. vf rušení. Vhodné i pro ochranu linek ADSL. napájecí část linková část X16 F6 F16 jmenovité napětí U n 230 V AC 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC 275 V AC jmenovitý zatěžovací proud I L 16 A 6 A 16 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3 ka, 3 ka 2 ka, 2 ka 3 ka, 3 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv 4 kv, 4 kv 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,6 kv 1,2 kv, 1,4 kv 1,3 kv, 1,4 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db 30 db krytí IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C montáž zásuvkový adaptér zásuvkový adaptér zásuvkový adaptér signalizace poruchy červená kontrolka červená kontrolka červená kontrolka splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ed. 2 maximální pracovní napětí U c 240 V DC 240 V DC 240 V DC jmenovitý proud I L 200 ma 200 ma 200 ma C2 jmenovitý výbojový proud na žílu I n 2,5 ka 2,5 ka 2,5 ka C2 ochranná napěťová hladina žíla žíla při I n U p 450 V 450 V 450 V C2 ochranná napěťová hladina žíla PE při I n U p 450 V 450 V 450 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 300 V 300 V 300 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 300 V 300 V 300 V sériový odpor R 6,8 Ω 6,8 Ω 6,8 Ω mezní frekvence f G 40 MHz 40 MHz 40 MHz vložný útlum 0,6 db 0,6 db 0,6 db doba odezvy žíla - žíla t a 1 ns 1 ns 1 ns doba odezvy žíla - PE t a 100 ns 100 ns 100 ns krytí IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C připojení vstup - výstup RJ - 12 RJ - 12 RJ - 12 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

83 ISDN-OVERDRIVE X16 SPD typ 3 přepěťová ochrana nn (X16) a přepěťová ochrana ISDN linky optická signalizace poruchy Zásuvkový adaptér s integrovanou přepěťovou ochranou nn a přepěťovou ochranou ISDN linky, určený k ochraně telekomunikačních zařízení proti pulsnímu přepětí. Montuje se za NT. napájecí část linková část X16 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý zatěžovací proud I L 16 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3 ka, 3 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,6 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db krytí IP 20 rozsah pracovních teplot -40 C +80 C montáž zásuvkový adaptér signalizace poruchy červená kontrolka splňuje požadavky normy ČSN EN ed. 2 maximální pracovní napětí U c 38 V DC C2 jmenovitý výbojový proud na linku I n 0,5 ka C2 ochranná napěťová hladina linka linka při I n U p 120 V C2 ochranná napěťová hladina linka PE při I n U p 230 V mezní frekvence linka - linka f G 1,4 MHz doba odezvy linka - linka t a 25 ns doba odezvy linka - PE t a 25 ns krytí IP 20 rozsah pracovních teplot -40 C +80 C připojení vstup - výstup RJ - 45 splňuje požadavky normy ČSN EN A1, A2 objednací číslo

84 TV-OVERDRIVE X16 TV-OVERDRIVE F6 SPD typ 3 přepěťová ochrana nn (X16) a přepěťová ochrana anténního svodu přepěťová ochrana s vf filtrem (F6) a přepěťová ochrana anténního svodu optická signalizace poruchy Zásuvkový adaptér s integrovanou přepěťovou ochranou nn, resp. odrušovacím vf filtrem, a s jemnou přepěťovou ochranou anténního svodu, určený k ochraně televizních přijímačů proti pulsnímu přepětí, resp. vf rušení. napájecí část linková část X16 F6 jmenovité napětí U n 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC jmenovitý zatěžovací proud I L 16 A 6 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3 ka, 3 ka 2 ka, 2 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv 4 kv, 4 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,6 kv 1,2 kv, 1,4 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C montáž zásuvkový adaptér zásuvkový adaptér signalizace poruchy červená kontrolka červená kontrolka splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 maximální pracovní napětí U c 50 V DC 50 V DC C2 jmenovitý výbojový proud linka - SH I n 5 ka 5 ka C2 jmenovitý výbojový proud SH - PE I n 5 ka 5 ka C2 ochranná napěťová hladina linka SH při I n U p 650 V 650 V C2 ochranná napěťová hladina SH PE při I n U p 650 V 650 V C3 ochranná napěťová hladina linka SH při 1 kv/μs U p 600 V 600 V C3 ochranná napěťová hladina SH PE při 1 kv/μs U p 600 V 600 V vlnová impedance Z 75 Ω 75 Ω vložný útlum 0,7 db 0,7 db frekvenční rozsah f MHz MHz doba odezvy linka - SH t a 100 ns 100 ns doba odezvy SH - PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C připojení vstup - výstup IEC 75 / IEC 75 IEC 75 / IEC 75 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

85 SAT-OVERDRIVE X16 SAT-OVERDRIVE F6 SPD typ 3 přepěťová ochrana nn (X16) a přepěťová ochrana anténního svodu přepěťová ochrana s vf filtrem (F6) a přepěťová ochrana anténního svodu optická signalizace poruchy Zásuvkový adaptér s integrovanou přepěťovou ochranou nn, resp. odrušovacím vf filtrem, a s jemnou přepěťovou ochranou anténního svodu od parabolické antény, určený k ochraně satelitních přijímačů proti pulsnímu přepětí, resp. vf rušení. napájecí část linková část X16 F6 jmenovité napětí U n 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC jmenovitý zatěžovací proud I L 16 A 6 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3 ka, 3 ka 2 ka, 2 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv 4 kv, 4 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,6 kv 1,2 kv, 1,4 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns zkratová odolnost při maximálním předjištění 6 ka 6 ka maximální předjištění 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C montáž zásuvkový adaptér zásuvkový adaptér signalizace poruchy červená kontrolka červená kontrolka splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 maximální pracovní napětí U c 50 V DC 50 V DC C2 jmenovitý výbojový proud linka - SH I n 5 ka 5 ka C2 jmenovitý výbojový proud SH - PE I n 5 ka 5 ka C2 ochranná napěťová hladina linka SH při I n U p 650 V 650 V C2 ochranná napěťová hladina SH PE při I n U p 650 V 650 V C3 ochranná napěťová hladina linka SH při 1 kv/μs U p 600 V 600 V C3 ochranná napěťová hladina SH PE při 1 kv/μs U p 600 V 600 V vlnová impedance Z 75 Ω 75 Ω vložný útlum < 1,8 db < 1,8 db frekvenční rozsah f 0 2,15 GHz 0 2,15 GHz doba odezvy linka - SH t a 100 ns 100 ns doba odezvy SH - PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C připojení vstup - výstup female F75/female F75 female F75/female F75 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

86 NET-OVERDRIVE X16 NET-OVERDRIVE F6 SPD typ 3 přepěťová ochrana nn (X16) a přepěťová ochrana linky Ethernet CAT5 přepěťová ochrana s vf filtrem (F6) a přepěťová ochrana linky Ethernet CAT5 optická signalizace poruchy Zásuvkový adaptér s integrovanou přepěťovou ochranou nn, resp. odrušovacím vf filtrem, a s přepěťovou ochranou linky Ethernet CAT5, určený k ochraně výpočetní techniky proti pulsnímu přepětí, resp. vf rušení. napájecí část linková část X16 F6 jmenovité napětí U n 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC jmenovitý zatěžovací proud I L 16 A 6 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3 ka, 3 ka 2 ka, 2 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv 4 kv, 4 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,6 kv 1,2 kv, 1,4 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C montáž zásuvkový adaptér zásuvkový adaptér signalizace poruchy červená kontrolka červená kontrolka splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 maximální pracovní napětí U c 8,1 V DC 8,1 V DC jmenovitý proud I L 100 ma 100 ma C1 celkový jmenovitý výbojový proud (8/20 μs) I n 1,6 ka 1,6 ka C1 jmenovitý výbojový proud (8/20 μs) na linku I n 200 A 200 A C1 ochranná napěťová hladina linka linka při I n U p 45 V 45 V C1 ochranná napěťová hladina linka PE při I n U p 350 V 350 V C3 ochranná napěťová hladina linka linka při 1 kv/μs U p 40 V 40 V C3 ochranná napěťová hladina linka PE při 1 kv/μs U p 350 V 350 V vložný útlum při 100 MHz 1,2 db 1,2 db doba odezvy linka - linka t a 1 ns 1 ns doba odezvy linka - PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C připojení vstup - výstup RJ 45 / RJ 45 RJ 45 / RJ 45 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

87 P-PROTECTOR F8 SPD typ 3 přepěťová ochrana s vf filtrem optická signalizace poruchy Prodlužovací přívod s vícenásobnou zásuvkou s integrovanou přepěťovou ochranou nn a odrušovacím vf filtrem, určený k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí a vf rušení. Splňuje podmínky normy ČSN pro montáž na hořlavé podklady až do třídy C2. P-PROTECTOR jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý zatěžovací proud I L 16 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3 ka, 3 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db krytí IP 20 rozsah pracovních teplot -40 C +80 C signalizace poruchy červená kontrolka splňuje požadavky normy ČSN EN ed. 2 objednací číslo P-PROTECTOR F8 3 m P-PROTECTOR F8 5 m

88 RACK-PROTECTOR X8 RACK-PROTECTOR F8 RACK-PROTECTOR VF7 SPD typ 3 přepěťová ochrana do 19 stojanů (X8) přepěťová ochrana s vf filtrem do 19 stojanů (F8) přepěťová ochrana s vf filtrem a vypínačem do 19 stojanů (VF7) optická signalizace poruchy Vícenásobné zásuvky pro montáž do 19 stojanů s integrovanou přepěťovou ochranou nn, resp. odrušovacím vf filtrem, a případně s vypínačem, určené k ochraně výpočetní techniky proti pulsnímu přepětí, resp. vf rušení. X8 F8 VF7 jmenovité napětí U n 230 V AC 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC 275 V AC jmenovitý zatěžovací proud I L 10 A 10 A 10 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3 ka, 3 ka 3 ka, 3 ka 3 ka, 3 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv 6 kv, 6 kv 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,6 kv 1,2 kv, 1,5 kv 1,2 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db 30 db krytí IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C montáž stojan 19 stojan 19 stojan 19 signalizace poruchy červená kontrolka červená kontrolka červená kontrolka splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo Pozn.: Síťová šňůra není součástí dodávky 86

89 RACK-PROTECTOR UPS X6 RACK-PROTECTOR UPS F6 SPD typ 3 přepěťová ochrana (X6) přepěťová ochrana s vf filtrem (F6) optická signalizace poruchy Vícenásobné zásuvky pro montáž do 19 stojanů s integrovanou přepěťovou ochranou nn, resp. odrušovacím vf filtrem, určené k ochraně záložních zdrojů (UPS) proti pulsnímu přepětí, resp. vf rušení. Konstrukce zároveň umožňuje rozbočení zálohovaného napájení. X6 F6 jmenovité napětí U n 230 V AC 230 V AC maximální pracovní napětí U c 275 V AC 275 V AC jmenovitý zatěžovací proud I L 10 A 10 A jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3 ka, 3 ka 3 ka, 3 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,6 kv 1,2 kv, 1,5 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db krytí IP 20 IP 20 rozsah pracovních teplot -40 C C -40 C C montáž stojan 19 stojan 19 signalizace poruchy červená kontrolka červená kontrolka splňuje požadavky normy ČSN EN ed. 2 ČSN EN ed. 2 objednací číslo Pozn.: Síťová šňůra není součástí dodávky 87

90 RACK-PROTECTOR EURO X12 SPD typ 3 přepěťová ochrana optická signalizace poruchy Vícenásobné zásuvky EURO pro montáž do 19 stojanů s integrovanou přepěťovou ochranou nn, určené k ochraně výpočetní techniky proti pulsnímu přepětí. X12 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC jmenovitý zatěžovací proud I L 16 A (1 konektor 10 A) jmenovitý výbojový proud (8/20 μs) L-N, L(N)-PE I n 3 ka, 3 ka zkušební napětí L-N, L(N)-PE U oc 6 kv, 6 kv napěťová ochranná hladina L-N, L(N)-PE U p 1,2 kv, 1,6 kv doba odezvy L-N, L(N)-PE t a 25 ns, 100 ns maximální předjištění 16 A gl/gg nebo B 16 A krytí IP 20 rozsah pracovních teplot -40 C +80 C montáž stojan 19 signalizace poruchy červená kontrolka splňuje požadavky normy ČSN EN ed. 2 objednací číslo Pozn.: Síťová šňůra není součástí dodávky 88

91 Svodiče pro fotovoltaické systémy Ochrana fotovoltaických systémů Aby technologie fotovoltaických (PV) systémů byla schopna bezporuchově fungovat po celou dobu životnosti, je nutné již při projektování PV systémů a pozdější realizaci počítat s komplexní ochranou proti atmosférickým a indukovaným přepětím. Proto je třeba aplikovat tuto ochranu nejen na výstupní (AC) straně měniče, ale také na straně fotovoltaických panelů (DC). Při návrhu PV systémů a jejich ochraně před bleskem a přepětím se řídíme podle norem ČSN , ČSN EN a souboru norem ČSN EN Srdcem (klíčovým zařízením) celého PV systému bývá měnič a tak je nutné ochranu před bleskem a přepětím zaměřit právě na něj a zároveň začlenit do konceptu celého systému ochrany před bleskem a přepětím. Dále musí být fotovoltaické články a jejich nosné kovové konstrukce zahrnuty do návrhu pospojování. Při návrhu přepěťových ochran na DC stranu je třeba si uvědomit, že se zde vyskytují současně tři napětí, mezi nimiž je následující vztah: U mp < U OC STC < U DC max kde U mp DC napětí stringu při maximálním výkonu U OC STC DC napětí stringu naprázdno U DC max maximální vstupní Obecné schéma zapojení solárního fotovoltaického systému DC napětí mě niče Velikost napětí SPD na DC straně měniče musí být větší jak U OC STC a zároveň musí platit výše uvedený vztah. Pro volbu maximálního provozního napětí SPD platí: U CPV 1,2 U OC STC (U CPV je maximální provozní napětí SPD). DC strana PV systému může být buď neuzemněná (izolovaná) nebo s jedním pólem uzemněným. Jak mají být ochrany na DC straně zapojeny, je ukázáno na obr. 1 a na obr. 2 (viz CLC/TS ). Obr. 1 Obr. 2 Při montáži SPD je třeba dbát na dodržování délek připojovacích vodičů, viz ČSN , čl V případě nedodržení dostatečné (přeskokové) vzdálenosti se musí kovové části fotovoltaických panelů spojit s hro mosvodovou soustavou a na DC straně měniče instalovat výkonnější svodiče SPD typ 1 a 2, viz tabulka. Při realizaci doplňkového zemního spojení, je třeba dbát na co nejkratší spojení mezi PV panely a hlavní uzemňovací přípojnicí, přičemž nesmí být nikde vodivě spojeno s technologií PV systému. Klíč k názvosloví SPD pro fotovoltaiku: 89

92 Svodiče pro fotovoltaické systémy SLP-PV170 V/U SLP-PV170 V/U S SLP-PV500 V/U SLP-PV500 V/U S SLP-PV600 V/U SLP-PV600 V/U S SPD typ 2 svodič pro fotovoltaické aplikace Vyjímatelný modul varistoru, optická signalizace poruchy Přepěťová ochrana určená pro instalaci ve stejnosměrných obvodech fotovoltaických systémů. Volitelně dálková signalizaci stavu (S). Volba maximálního provozního napětí SPD: U CPV 1,2 U OC STC 1 2 zapojení svorky signalizace 3 SLP-PV170 V/U SLP-PV500 V/U SLP-PV600 V/U maximální trvalé pracovní napětí (1/2 3) U CPV 170 V DC 510 V DC 600 V DC max. trvalé pracovní napětí zapojení I (1 2) U CPV 250 V DC 750 V DC 900 V DC jmenovitý výbojový proud (8/20 μs) I n 15 ka 15 ka 15 ka maximální výbojový proud (8/20 μs) I max 40 ka 30 ka 30 ka napěťová ochranná hladina (1 2) U p 1,2 kv 4 kv 4,2 kv napěťová ochranná hladina (1/2 3) U p 0,6 kv 2 kv 2,1 kv zkratová odolnost I SCWPV 63 A DC 63 A DC 125 A DC doba odezvy t a 25 ns 25 ns 25 ns krytí IP 20 IP 20 IP 20 rozsah pracovních teplot - 40 C C - 40 C C - 40 C C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 max. 1,5 mm 2 max. 1,5 mm 2 SPD splňuje požadavky EN :2013 EN :2013 EN :2013 objednací číslo SLP-PVxxx V/U SLP-PVxxx V/U S

93 Svodiče pro fotovoltaické systémy SLP-PV700 V/Y SLP-PV700 V/Y S SLP-PV1000 V/Y SLP-PV1000 V/Y S SPD typ 2 svodič pro fotovoltaické aplikace Vyjímatelný modul varistoru, optická signalizace poruchy Přepěťová ochrana určená pro instalaci ve stejnosměrných obvodech fotovoltaických/solárních systémů. Volitelně dálková signalizaci stavu (S). Volba maximálního provozního napětí SPD: U CPV 1,2 U OC STC zapojení svorky signalizace SLP-PV700 V/Y SLP-PV1000 V/Y maximální trvalé pracovní napětí (1/2 3) U CPV 750 V DC V DC jmenovitý výbojový proud (8/20 μs) I n 20 ka 15 ka maximální výbojový proud (8/20 μs) I max 40 ka 30 ka napěťová ochranná hladina (1 2) U p 3,6 kv 4,0 kv napěťová ochranná hladina (1/2 3) U p 3,6 kv 4,0 kv zkratová odolnost I SCWPV 63 A DC 125 A DC doba odezvy t a 25 ns 25 ns krytí IP 20 IP 20 rozsah pracovních teplot - 40 C C - 40 C C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 max. 1,5 mm 2 odpovídá klasifikaci normy EN :2013 EN :2013 objednací číslo SLP-PVxxx V/Y SLP-PVxxx V/Y S

94 Svodiče pro fotovoltaické systémy FLP-PV500 V/U FLP-PV500 V/U S FLP-PV700 V/U FLP-PV700 V/U S SPD typ 1 svodič pro fotovoltaické aplikace vyjímatelný modul varistoru, optická signalizace poruchy Přepěťová ochrana určená pro instalaci ve stejnosměrných obvodech solárních fotovoltaických systémů. Volitelně dálková signalizace stavu (S). Volba maximálního provozního napětí SPD: U CPV 1,2 U OC STC zapojení svorky signalizace FLP-PV500 V/U FLP-PV700 V/U maximální trvalé pracovní napětí (1/2 3) U CPV 500 V DC 700 V DC jmenovitý výbojový proud (8/20 μs) I n 30 ka 30 ka maximální výbojový proud (8/20 μs) I max 60 ka 60 ka bleskový impulzní proud (10/350 μs) I imp 25 ka 25 ka napěťová ochranná hladina (1 2) U p 3,4 kv 4,8 kv napěťová ochranná hladina (1/2 3) U p 1,7 kv 2,4 kv zkratová odolnost I SCWPV 63 A DC 125 A DC doba odezvy t a 25 ns 25 ns krytí IP 20 IP 20 rozsah pracovních teplot 40 C C 40 C C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 slaněný min/max ISO: 1/25 mm 2 ; AWG: 17/4 ISO: 1/25 mm 2 ; AWG: 17/4 signalizace poruchy červené zbarvení indikačního pole červené zbarvení indikačního pole dálková signalizace (S) bezpotenciálový přepínací kontakt bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V/0,5 A AC, 250 V/0,1 DC 250 V/0,5 A AC, 250 V/0,1 DC průřez vodičů dálkové signalizace max. 1,5 mm 2 max. 1,5 mm 2 odpovídá klasifikaci normy EN :2013 EN :2013 objednací číslo FLP-PVxxx V/U FLP-PVxxx V/U S

95 Svodiče pro fotovoltaické systémy FLP-PV1000 V/Y FLP-PV1000 VS/Y SPD typ 1 svodič pro fotovoltaické aplikace vyjímatelný modul varistoru, optická signalizace poruchy Přepěťová ochrana určená pro instalaci ve stejnosměrných obvodech solárních fotovoltaických systémů. Volitelně dálková signalizace stavu (S). Volba maximálního provozního napětí SPD: U CPV 1,2 U OC STC FLP-PV1000 VS/Y maximální trvalé pracovní napětí (1/2 3) U CPV V DC jmenovitý výbojový proud (8/20 μs) I n 30 ka maximální výbojový proud (8/20 μs) I max 60 ka bleskový impulzní proud (10/350 μs) I imp 12,5 ka napěťová ochranná hladina (1 2) U p 3,6 kv napěťová ochranná hladina (1/2 3) U p 3,6 kv zkratová odolnost I SCWPV 125 A DC doba odezvy t a 25 ns krytí IP 20 rozsah pracovních teplot 40 C C montáž lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 2,5/50 mm 2 ; AWG: 13/1 slaněný min/max ISO: 2,5/35 mm 2 ; AWG: 13/2 signalizace poruchy červené zbarvení indikačního pole dálková signalizace bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 odpovídá klasifikaci normy EN :2013 objednací číslo FLP-PV1000 V/Y FLP-PV1000 VS/Y zapojení svorky signalizace 93

96 Svodiče pro fotovoltaické systémy SLP-PV170U V/0 SLP-PV350Y V/0 SLP-PV500U V/0 SLP-PV500Y V/0 SLP-PV600U V/0 FLP-PV250U V/0 FLP-PV500Y V/0 FLP-PV350U V/0 Příslušenství náhradní moduly Ilustrační foto Náhradní modul SLP-PV170U V/0 je určen pro svodič SLP-PV170 V/U. Náhradní modul SLP-PV350Y V/0 je určen pro svodič SLP-PV700 V/Y. Náhradní modul SLP-PV500U V/0 je určen pro svodič SLP-PV500 V/U. Náhradní modul SLP-PV500Y V/0 je určen pro svodič SLP-PV1000 V/Y. Náhradní modul SLP-PV600U V/0 je určen pro svodič SLP-PV600 V/U. Náhradní modul FLP-PV250U V/0 je určen pro svodič FLP-PV500 V/U. Náhradní modul FLP-PV500Y V/0 je určen pro svodič FLP-PV1000 V/Y. Náhradní modul FLP-PV350U V/0 je určen pro svodič FLP-PV700 V/U. 52,5 36 FLP-PV500Y V/0 typ objednací číslo SLP-PV170U V/ SLP-PV350Y V/ SLP-PV500U V/ SLP-PV500Y V/ SLP-PV600U V/ FLP-PV250U V/ FLP-PV500Y V/ FLP-PV350U V/

97 Rázové oddělovací tlumivky Rázové oddělovací tlumivky RTO-16 RTO-35 RTO-63 Rázová oddělovací tlumivka Vazební impedance pro zajištění správné koordinace činnosti SPD při nedodržení minimální vzdálenosti mezi SPD typu 1 a 2 nebo SPD typu 2 a 3. RTO-16 RTO-35 RTO-63 RTO-16 RTO-35 RTO-63 jmenovité napětí U n 500 V AC 500 V AC 500 V AC frekvence f 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz jmenovitý zatěžovací proud I L 16 A 35 A 63 A indukčnost L 10 μh 10 μh 10 μh ztrátový výkon při I L 1,28 W 3 W 8 W odpor (DC) 5 mω 2,5 mω 2 mω maximální předjištění 16 A gl/gg nebo jistič 16 A 35 A gl/gg nebo jistič 35 A 63 A gl/gg nebo jistič 63 A krytí IP 20 IP 20 IP 20 rozsah pracovních teplot - 40 C C - 40 C C - 40 C C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 ISO: 1/50 mm 2 ; AWG: 17/1 ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 ISO: 1/35 mm 2 ; AWG: 17/2 objednací číslo

98 Svodiče bleskových proudů ISG-A100 Oddělovací jiskřiště Pro nepřímé spojení vnějšího systému ochrany před bleskem k jiným blízkým kovovým dílům, kde není z provozních důvodů povoleno přímé spojení. Použití: uzemňovací soustavy silnoproudých instalací uzemňovací soustavy telekomunikačních systémů pomocné zemniče vypínačů zemního zkratu spouštěných od napětí kolejové zemniče vypínačů zemního zkratu spouštěných od napětí kolejové zemniče AC a DC železničních tratí měřicí zemniče pro laboratoře instalace s katodovými ochranami a systémům bludných proudů obslužné vstupní stožáry pro venkovní kabely nízkého napětí přemostění izolovaných přírub a izolovaných spojení na potrubí ISG-A100 odpor oddělení > 10 8 Ω jmenovité střídavé výdržné napětí (50 Hz) 2,5 kv jmenovité impulzní přeskokové napětí (1,2/50 μs) < 5 kv bleskový impulzní proud (10/350 μs) I imp 100 ka klasifikace třída H pro velké zatížení splňuje požadavky normy ČSN EN :2007 objednací číslo

99 Ochrany telekomunikační, signálové a datové Ochrany telekomunikační, signálové a datové Základní zásadou při ochraně proti přepětí je komplexnost a koordinace ochran. Požadavek komplexnosti lze splnit instalací přepěťových ochran na všechny vstupy i výstupy (!) daného zařízení, tzn. je třeba chránit napájecí vedení, měřicí a komunikační rozhraní. Koordinaci zajistíme instalací ochran s různým ochranným účinkem za sebou na vedení, resp. komunikační linku a rozhraní. obr. 1 Princip koordinace ochran a komplexnost ochran FLP svodič bleskových proudů SPD typ 1 SL P přepěťová ochrana SPD typ 2 DA přepěťová ochrana SPD typ 3 BD-T svodič bleskových proudů DM kombinovaná přepěťová ochrana Kritérii pro splnění požadavku komplexnost a koordinaci jsou zejména místo instalace, resp. rozhraní zón, maximální impulzní nebo výbojový proud, požadovaná ochranná úroveň a doba odezvy. Princip koordinace ochran a komplexnost ochrany je na obr. 1 Při výběru správného typu ochrany pro slaboproudé signály je třeba dále znát detailní údaje o chráněném signálu: a) napětí signálu b) proud signálu c) šířka přenášeného kmitočtového pásma frekvence a tvar signálu d) průběh vedení v zónách bleskové ochrany (LPZ 0 až LPZ 2) e) podélná impedance maximální vložený útlum f ) možnost zavlečeného napětí (tzv. vysokoohmový zkrat) Při montáži všech přepěťových ochran je třeba důsledně dbát na vyloučení vazby mezi vstupním nechráněným vedením a výstupním chráněným vedením a zemí. Příklady nejčastějších chyb instalace s vazbou mezi vstupním a výstupním chráněným vedením a zemí jsou demonstrovány na obr. 2. Na tomto obrázku je také uveden příklad správného provedení kabeláže. Potenciálové vyrovnání pulsního přepětí musí probíhat vždy vně chráněného zařízení. Na obr. 3 je vyobrazeno správné zapojení přepěťových ochran řídicího systému s napájením z vnějšího zdroje, komunikujícího s okolím přes měřicí a komunikační rozhraní. Nikdy nesmí nastat potenciálové vyrovnání přes chráněné zařízení. Princip umisťování slaboproudých ochran Pro snažší orientaci při umisťování slaboproudých ochran zavádí firma SALTEK nový typ rozdělení slaboproudých ochran SALTEK pod označením ST1, ST2 a ST3. Toto nové značení zcela konkrétně vymezuje umístění slaboproudých ochran v objektech v rámci principu zonální ochrany a je v souladu s normami ČSN EN A1, A2 a ČSN EN zonální ochrana. Princip značení je pro snažší orientaci dán tabulkou. přechod ze zóny umístění LPZ 0 LPZ 1 ST 1 LPZ 1 LPZ 2 ST 2 LPZ 2 LPZ 3 ST 3 obr. 2 Vazby mezi vstupním a výstupním vedením a uzemněním Neošetřené vstupní vedení by mělo být co nejvíc oddáleno od ošetřeného výstupního vedení Příklad: ochrana popis umístění BD 250 T svodič bleskových proudů ST 1 BDG 24 kombinovaný svodič bleskových ST1+2+3 proudů DM-024/1R DJ kombinovaná přepěťová ochrana ST2+3 obr. 3 Princip ochrany ŘS 97

100 Ochrany telekomunikační, signálové a datové Další důležitou věcí, kterou je nutno brát na vědomí, je fakt, že většina slaboproudých ochran je vícestupňová. Nejčastěji používaná ochrana je dvoustupňová, složena z druhého a třetího stupně (ST2 + 3). Sem patří i ochrany řady DM. Tento typ ochran je určen na slaboproudé komunikace, které jsou pouze uvnitř objektu. Pro komunikace, které jdou do venkovního prostředí (tj. procházejí zónou LPZ 1 do zóny LPZ 2), lze použít kombinaci ochran tj. ochranu řady DM (ST 2 + 3) a svodič bleskových proudů typu BD (ST 1) nebo třístupňovou ochranu řady BDM nebo BDG (ST ). Na obr 4. je názorně ukázáno, kterou variantu pro jaký případ je vhodné použít. Vzhledem k tomu, že většina slaboproudých ochran je vícestupňová, je nutné si uvědomit že jsou směrové a je třeba dbát na jejich správné zapojení. Slaboproudé ochrany se zapojují vždy svým výstupem k chráněnému zařízení a vstup se připojuje na komunikační linku (vedení), jak je ukázáno na obr. 5. obr. 4 Dodržení koordinační vzdálenosti mezi 1. stupněm (svodič BD) a stupněm (kombinovaná hrubá a jemná ochrana DM) Případ, kdy koordinační vzdálenost 5 m nelze dodržet (svodič kombinovaný s hrubou a jemnou ochranou BDM) Pro komplexní ochranu sdělovacích a MaR systémů je nutné, kromě měřicích a datových linek, ochránit i stranu napájení. Ochrana ze strany střídavého napájení 230 V AC je ukázána na obr. 3 (princip ochrany ŘS). Při ochraně ze strany malého napětí, se používají ochrany řady DP, které jsou uzpůsobeny pro ochranu jak střídavého tak i stejnosměrného napětí. Signálové linky používají velmi často stíněné kabely. Princip uzemnění stínění je ukázán na obr. 6 (uzemnění stínění). Údržba ochran Přepěťové ochrany SALTEK nevyžadují během své životnosti žádnou údržbu. Je ale vhodné během jejich životnosti provádět periodické kontroly během provozu a kontroly při výskytu poruch. Poškození slaboproudých ochran se projeví přerušením spojení a/nebo trvalým zkratem na komunikaci. obr. 5 Příklad zapojení přepěťových ochran v systému EZS L N IN DA 275 DF6 DM 006/1R DJ OUT L N PE a1 PE b1 IN OUT a2 PE b2 a1 PE b1 IN OUT a2 PE b2 main switch A B +12 V GND L N PE 230 V central control unit DM 012/1L2 DJ communication line RS485 DM 006/1R DJ a1 PE b1 IN OUT a2 PE b2 A B a1 PE b1 IN OUT a2 PE b2 +12 V GND part of system for example communicator, contrencation unit, PIR sensor DM 012/1L2 DJ A B +12 V GND obr. 6 uzemnění stínění 98

101 Ochrany telekomunikační, signálové a datové Příslušenství Variabilní způsob instalace nových ochran řady VL, DL, FX a SX Přepěťové ochrany řady VL, DL, FX a SX nového provedení jsou navrženy pro snadnou instalaci do rozvaděčů na lišty DIN, plochy nebo kryty chráněných přístrojů. Dolní strana tělesa ochrany je opatřena drážkou, do které lze jednoduchým způsobem pomocí šroubováku namontovat plastový adaptér (obr. 1). Adaptér 90 (obr. 2) umožňuje montáž na různé typy lišt DIN podle obr. 4, adaptér 45 (obr. 3) lze využít pouze pro montáž na lištu DIN35. Obr. 1 Postup připevnění adaptéru Obr. 2 Adaptér 90 mm Obr. 3 Adaptér 45 mm Obr. 4 Kovový držák GND2 (obr. 5) v kombinaci s plastovým adaptérem umožňuje snadnou montáž přepěťové ochrany na plochu nebo přímo na kryt chráněného přístroje. Držák GND2 je vybaven dvěma plochými kontakty šířky 5 mm a lze jej s výhodou použít pro připojení k místní ekvipotenciální přípojnici (obr. 6). V případě nutnosti kontroly přepěťové ochrany, či její demontáže, stačí pouze odpojit zemnicí vodič a přepěťovou ochranu snadno demontovat a poté instalovat zpět. Obr. 5 Držák GND2 Obr. 6 Pro usnadnění výběru a zjednodušení objednávek je univerzální plastový adaptér a držák GND2 součástí každého balení uvedených typů ochran, viz tabulka. DL-TLF DL-ISDN SV DL-ISDN RJ 45 DL-Cat.5e DL-1G Ochrany FX Ochrany SX Ochrany VL Adaptér 45 mm Adaptér 90 mm Držák GND

102 Ochrany telekomunikační, signálové a datové TECHNIKA MaR sběrnicové systémy Rozhraní/signál Chráněné U (DC) Impulzní proud na žílu Umístění Ochrana Montáž Poznámka žíly (V) 10/350 μs 8/20 μs ochrany xx příslušné napětí Proudová smyčka 2 12/24 x 10 ka ST 2+3 DM-xx/1R DJ DIN /24 x 5 ka ST2+3 DM-xx/1-RS DIN ma, 4 20 ma 2 12/24 5 ka 10 ka ST BDM-xx DIN /24 x 10 ka ST ks DM-xx/1-RS DIN /24 5 ka 10 ka ST BDG-xx DIN 35 odělená signál. zem (elektrická izolace) 2 12/24 x 5 ka ST 2+3 DMG-xx/1-RS DIN 35 odělená signál. zem (elektrická izolace) Binární signály x 10 ka ST 2+3 DM-xx/1R DJ DIN ka 10 ka ST BDM-xx DIN 35 BLN Building Level Network 2 15/48 x 10 ka ST 2+3 DM-xx/1R DJ DIN 35 TTL 2 12 x 10 ka ST 2+3 DM-012/1R DJ DIN ka 10 ka ST BDM-12 DIN 35 RS-485 do 1,5 Mbit/s 2 5 x 10 ka ST 2+3 DM-006/1R DJ DIN x 10 ka ST 2+3 DM-006/1 3R DJ DIN x 10 ka ST 2+3 DM-006/1 4R DJ DIN ka 10 ka ST BDM-06 DIN 35 RS x 10 ka ST 2+3 DM-006/1R DJ DIN x 10 ka ST 2+3 DM-006/1 4R DJ DIN ka 10 ka ST BDM-06 DIN 35 RS x 10 ka ST 2+3 DM-012/1R DJ DIN ka 10 ka ST BDM-12 DIN 35 Měření teploty 2 do 6 x 10 ka ST 2+3 DM-006/1R DJ DIN 35 Pt-100, Pt-1000 Ni-1000, NTC, PTC 3 do 6 x 10 ka ST 2+3 DM-006/1 3R DJ DIN 35 4 do 6 x 10 ka ST 2+3 DM-006/1 4R DJ DIN 35 2 do 6 5 ka 10 ka ST BDM-06 DIN 35 Optronové rozhraní x 10 ka ST 2+3 DM-xx/1R DJ DIN ka 10 ka ST BDM-xx DIN 35 Stejnosměrné napájení I =16 A x 1 ka ST 2 DP-xx DIN 35 EIB 2 24 x 10 ka ST 2+3 DM-024/1R DJ DIN ka 10 ka ST BDM-24 DIN 35 M-Bus 2 48 x 10 ka ST 2+3 DM-048/1R DJ DIN ka 10 ka ST BDM-48 DIN 35 CAN-Bus komunikace max. 1,5 Mbit/s 2 6 x 10 ka ST 2+3 DM-006/1R DJ DIN ka 10 ka ST BDM-06 DIN 35 Device Net komunikace 500 kbit/s I = 2 A 2 24 x 10 ka ST 2+3 DM-024/1 L2 DJ DIN 35 I = 2 A 2 5 x 10 ka ST 2+3 DM-006/1 R DJ DIN 35 I = 1 A ka 10 ka ST BDM-24 DIN 35 I = 1 A ka 10 ka ST BDM-06 DIN 35 C-Bus Honeywell 2 5 x 10 ka ST 2+3 DM-006/1R DJ DIN 35 komunikace max. 0,9 Mbit/s ka 10 ka ST BDM-06 DIN 35 Dupline ka 10 ka ST BDG-12 DIN 35 E-Bus (Honeywel) ka 10 ka ST BDG-48 DIN 35 Fieldbus Foundation ka 10 ka ST BDG-48 DIN 35 Genius I/O Bus ka 10 ka ST BDG-12 DIN 35 FIPIO/FIPWAY ka 10 ka ST BDG-48 DIN 35 INTERBUS INLINE ka 10 ka ST BDG-48 DIN 35 K-Bus ka 10 ka ST BDG-24 DIN 35 LUXMATE-Bus ka 10 ka ST BDG-24 DIN 35 Procontic CS31 (RS-232) ka 10 ka ST BDM-24 DIN x 150 A ST 3 DL-RS DD9 Canon x 150 A ST 3 DL-RS DD25 Canon Profibus-DP/FMS do 1,5 Mbit/s 2 6 x 10 ka ST 2+3 DM-006/1R DJ DIN 35 do 1,5 Mbit/s ka 10 ka ST BDM-06 DIN 35 do 20 Mbit/s 9 18 x 150 A ST 3 DL-RS DD9 Canon do 50 Mbit/s 2 5 x 10 ka ST 2+3 DM-PROFIBUS 5V DIN 35 R-Bus ka 10 ka ST BDG-06 DIN 35 Securilan-LON-Bus ka 10 ka ST BDG-06 DIN 35 SIGMA SYS (Siemens EPS) ka 10 ka ST BDG-48 DIN ka 10 ka ST BDM-48 DIN 35 SS97 SINIS (RS-232) ka 10 ka ST BDM-24 DIN 35 SUCONET ka 10 ka ST BDG-06 DIN 35 TELEPERM M ka 10 ka ST BDM-12 DIN 35 analogový vstup ka 10 ka ST BDM-24 DIN 35 TELEPERM M 2 48 x 10 ka ST 2+3 DM-048/1L DJ DIN 35 binární I/O ka 10 ka ST BDM-48 DIN 35 TELEPERM M ES100K 2 12 x 10 ka ST 2+3 DM-012/1L DJ DIN ka 10 ka ST BDM-12 DIN 35 TELEPERM MFM ka 10 ka ST BDG-12 DIN 35 TTY x 10 ka ST 2+3 DM-xxx/1R DJ DIN ka 10 ka ST BDM-xx DIN 35 Ochrana před zavlečeným napětím do 400 V 2 24/48 x 5 ka ST 2+3 DM-xx SECURE DIN 35 Bezpotenciálové kontakty x 5 ka ST 2+3 DMJ-xx/2-RS DIN 35 jmenovitý proud 500 ma Bezpotenciálové kontakty x 5 ka ST 2+3 DMJ-xx/2-RS DIN 35 jmenovitý proud 500 ma TELEKOMUNIKACE, TELEFONNÍ SYSTÉMY Rozhraní/signál Chráněné U (DC) Impulzní proud na žílu Umístění ochrany Ochrana Montáž Poznámka žíly (V) 10/350 μs 8/20 μs xx příslušné napětí ADSL na analogové lince x 10 ka ST 2+3 DL-TLF krabička RJ x 5 ka ST 2+3 CLSA-TLF LSA-PLUS 5 ka 10 ka ST BDG-230 DIN 35 svorka 5 ka 10 ka ST BDM-230 DIN 35 svorka Analogová telefonní linka a/b drát x 10 ka ST 2+3 DL-TLF DIN 35 RJ12 5 ka 10 ka ST BDG-230 DIN 35 svorka 5 ka 10 ka ST BDM-230 DIN 35 svorka 5 ka 10 ka ST 1 BD-250 T DIN 35 svorka DATEX-P 5 ka 10 ka ST BDG-24 DIN 35 svorka ISDN UK x 2,5 ka ST 2+3 DL-ISDN RJ45 krabička RJ x 5 ka ST 2+3 CLSA-ISDN LSA-PLUS x 10 ka ST 2+3 DL-ISDN SV krabička svorka Modem M x 10 ka ST 2+3 DMG-024/1-RS DIN 35 svorka 5 ka 10 ka ST BDG-24 DIN 35 svorka Systém telefonie (např.siemens, HICOM, ALCATEL) x 10 ka ST 2+3 DL-TLF krabička RJ ka 10 ka ST 1 BD-250 T DIN 35 svorka T-DSL x 10 ka ST 2+3 DL-TLF krabička RJ12 5 ka 10 ka ST BDM-230 DIN 35 svorka Univerzální hrubá ochrana ka 10 ka ST 1 BD-90 T DIN 35 svorka ka 10 ka ST 1 BD-250 T DIN 35 svorka HDSL 4x2 48 x 150 A ST 3 DL-1G DIN 35 RJ45 male 8 x 200 A ST 3 DL-Cat. 6 DIN 35 RJ45 SDSL 4x2 48 x 150 A ST 3 DL-1G DIN 35 RJ45 male 8 x 200 A ST 3 DL-Cat. 6 DIN 35 RJ45 SHDSL 4x2 48 x 150 A ST 3 DL-1G DIN 35 RJ45 male 8 x 200 A ST 3 DL-Cat. 6 DIN 35 RJ45 100

103 Ochrany telekomunikační, signálové a datové DATOVÉ SÍTĚ Rozhraní/signál Chráněné U (DC) Impulzní proud na žílu Umístění Ochrana Montáž Poznámka žíly (V) 10/350 μs 8/20 μs ochrany xx příslušné napětí ETHERNET 10/100/ Base T 8 6 x 150 A ST 3 DL-1G DIN RJ45 male x 200 A ST 3 DL-Cat.5e DIN RJ45 x 200 A ST 3 DL-Cat.6 DIN RJ A ST DL-1G RJ45 DIN RJ45 FDDI, CDDI 8 6 x 150 A ST 3 DL-1G DIN RJ45 male x 200 A ST 3 DL-Cat.5e DIN RJ45 x 200 A ST 3 DL-Cat.6 DIN RJ45 Industrial Ethernet 8 6 x 150 A ST 3 DL-1G DIN RJ45 male x 200 A ST 3 DL-Cat.5e DIN RJ45 x 200 A ST 3 DL-Cat.6 DIN RJ45 8x8 6 x 200 A ST 3 DL-Cat.5e 8 PATCH PANEL 19 RACK LSA/RJ45 16x8 6 x 200 A ST 3 DL-Cat.5e 16 PATCH PANEL 19 RACK LSA/RJ45 24x8 6 x 200 A ST 3 DL-Cat.5e 24 PATCH PANEL 19 RACK LSA/RJ45 8x8 6 x 200 A ST 3 DL-Cat.5e 8 RACK PANEL 19 RACK RJ45/RJ45 16x8 6 x 200 A ST 3 DL-Cat.5e 16 RACK PANEL 19 RACK RJ45/RJ45 24x8 6 x 200 A ST 3 DL-Cat.5e 24 RACK PANEL 19 RACK RJ45/RJ45 Token Ring 8 6 x 150 A ST 3 DL-1G DIN RJ45 male x 200 A ST 3 DL-Cat.5e DIN RJ45 x 200 A ST 3 DL-Cat.6 DIN RJ45 8x8 6 x 200 A ST 3 DL-Cat.5e 8 PATCH PANEL 19 RACK LSA/RJ45 16x8 6 x 200 A ST 3 DL-Cat.5e 16 PATCH PANEL 19 RACK LSA/RJ45 24x8 6 x 200 A ST 3 DL-Cat.5e 24 PATCH PANEL 19 RACK LSA/RJ45 8x8 6 x 200 A ST 3 DL-Cat.5e 8 RACK PANEL 19 RACK RJ45/RJ45 16x8 6 x 200 A ST 3 DL-Cat.5e 16 RACK PANEL 19 RACK RJ45/RJ45 24x8 6 x 200 A ST 3 DL-Cat.5e 24 RACK PANEL 19 RACK RJ45/RJ45 VG-Any LAN 8 6 x 150 A ST 3 DL-1G DIN RJ45 male x 200 A ST 3 DL-Cat.5e DIN RJ45 x 200 A ST 3 DL-Cat.6 DIN RJ45 8x8 6 x 200 A ST 3 DL-Cat.5e 8 PATCH PANEL 19 RACK LSA/RJ45 16x8 6 x 200 A ST 3 DL-Cat.5e 16 PATCH PANEL 19 RACK LSA/RJ45 24x8 6 x 200 A ST 3 DL-Cat.5e 24 PATCH PANEL 19 RACK LSA/RJ45 8x8 6 x 200 A ST 3 DL-Cat.5e 8 RACK PANEL 19 RACK RJ45/RJ45 16x8 6 x 200 A ST 3 DL-Cat.5e 16 RACK PANEL 19 RACK RJ45/RJ45 24x8 6 x 200 A ST 3 DL-Cat.5e 24 RACK PANEL 19 RACK RJ45/RJ45 IP telefonie 8 48 x 150 A ST 3 DL-1G DIN RJ45 male POE (power over ethernet) 4 6/24 x 5 ka/1 ka ST 2+3 DL-100 POE 24 krabička SV/RJ45 4 6/48 x 5 ka/1 ka ST 2+3 DL-100 POE 48 krabička SV/RJ45 4 6/48 x 1,5 ka/1 ka ST 2+3 DL-Cat. 5e POE DIN SV/RJ45 4 6/48 x 1,5 ka/1 ka ST 2+3 DL-Cat. 5e POE plus DIN SV/RJ x 150 A ST 2+3 DL-1G 60V DIN RJ45 male A ST1+2+3 DL-1G RJ45 DIN RJ x 200 A ST 2+3 DL-Cat. 6-60V DIN RJ45 ANTÉNY, VYSÍLAČE, PŘIJÍMAČE, ŠIROKOPÁSMOVÉ KABELY, VIDEOSYSTÉMY Rozhraní/signál Chráněné U (DC) Impulzní proud na žílu Umístění ochrany Ochrana Montáž Poznámka žíly (V) 10/350μs 8/20μs xx-příslušné napětí AMPS, NADAC MHz ,5 ka 10 ka ST 1+2 HX-90 N50 F/M N50 I N = 6 A 3,5 GHz DCS 1800 B ,5 ka 20 ka ST 1+2 HX-90 N50 F/M N50 I N = 6 A 3,5 GHz MHz 15 ka 20 ka ST ZX-xx N50 N50 xx - kmitočet Vysílače 1 15 ka 20 ka ST ZX-xx N50 N50 xx - kmitočet 70 2,5 ka 20 ka ST 1+2 HX-90 N50 F/M N50 I N = 6 A 3,5 GHz GSM 900, GSMR ,5 ka 20 ka ST 1+2 HX-90 N50 F/M N50 I N = 4 A 2,5 GHz 15 ka 20 ka ST ZX-0,9 N50 N50 možnost redukce na SMA, PIGTAIL GPS ,5 ka 20 ka ST 1+2 HX-90 N50 F/M N50 I N = 6 A 3,5 GHz MHz 15 ka 20 ka ST ZX-xx N50 N50 xx - kmitočet GSM ,5 ka 20 ka ST 1+2 HX-90 N50 F/M N50 I N =6 A 3,5 GHz 15 ka 20 ka ST ZX-1,8 N50 N50 PCS ,5 ka 20 ka ST 1+2 HX-90 N50 F/F (F/M) N50 I N = 4 A 2,5 GHz MHz 15 ka 20 ka ST ZX-xx N50 N50 xx - kmitočet TETRA, NMT MHz ,5 ka 20 ka ST 1+2 HX-90 N50 F/M N50 I N = 6 A 3,5 GHz TV - pozemní vysílání 1 65 x 1,5 ka ST 3 SX-90 F75 F/F F konektor I N = 4 A 2 GHz x 1,5 ka ST 3 SX-90 B75 F/F BNC I N = 4 A 2 GHz 70 2,5 ka 10 ka ST 1 FX-90 F75 F/F F konektor I N = 4 A 2 GHz 2,5 ka 10 ka ST 1 FX-90 B75 F/F BNC I N = 4 A 2 GHz UMTS ,5 ka 10 ka ST 1+2 HX-90 N50 F/M N50 I N = 6 A 3,5 GHz 15 ka 10 ka ST ZX-xx N50 N50 xx - kmitočet WLAN ,5 ka 20 ka ST 1+2 HX-90 N50 F/F (F/M) N50 I N = 6 A 3,5 GHz pásmo 2,4 GHz 15 ka 20 ka ST ZX-2,4 N50 N50 možnost redukce na SMA, PIGTAIL VIDEO coax 1 x 5 ka ST 2+3 VL-B75 F/F DIN 35 BNC coax x 5 ka ST 2+3 VL-F75 F/F DIN 35 F konektor 2-wire x 5 ka ST 2+3 VL-SV DIN 35 svorky WLAN Twist Pair 2 x 5 ka ST 2+3 VL-SV DIN 35 svorky 101

104 Svodiče bleskových proudů BD-90T BD-250T Svodič bleskových proudů hrubá ochrana pro telekomunikační a signalizační sítě Určený k ochraně dvouvodičových sdělovacích, datových a jiných vedení na rozhraní zón LPZ 0 A a LPZ 1 na vstupu vedení do objektu. BD-90T BD-250T umístění SPD ST 1 ST 1 maximální pracovní napětí U c 60 V DC / 43 V AC 190 V DC / 135 V AC jmenovitý proud I L 16 A 16 A D1 celkový impulzní proud (10/350 μs) I imp 5 ka 5 ka C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 10 ka 10 ka C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 950 V 1 kv C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 650 V 750 V doba odezvy žíla žíla t a 100 ns 100 ns doba odezvy žíla PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

105 Svodiče bleskových proudů BDG-06 BDG-12 BDG-24 BDG-48 BDG-230 Svodič bleskových proudů kombinovaný s hrubou a jemnou přepěťovou ochranou pro telekomunikační a signalizační sítě Určený k ochraně dvouvodičových sdělovacích, datových a jiných vedení a komunikačních rozhraní řídicích systémů MaR, EZS, EPS apod. na rozhraní zón LPZ 0 A LPZ 1 a vyšších. Instaluje se těsně před chráněné zařízení. K ochraně proti podélnému přepětí (linka ochranná zem) slouží svodič bleskových proudů a hrubá přepěťová ochrana. K ochraně proti příčnému přepětí (linka linka) slouží třístupňová kombinace svodiče bleskových proudů, hrubé a jemné přepěťové ochrany. BDG-06 BDG-12 BDG-24 BDG-48 BDG-230 umístění SPD ST ST ST ST ST jmenovité napětí U n 6 V DC 12 V DC 24 V DC 48 V DC 230 V DC maximální pracovní napětí U c 8,1 V DC / 5,7 V AC 14,5 V DC / 10,2 V AC 29,1 V DC / 20,6 V AC 50,2 V DC / 35,6 V AC 243 V DC / 172 V AC jmenovitý proud I L 1 A 1 A 1 A 1 A 1 A D1 celkový impulzní proud (10/350 μs) I imp 5 ka 5 ka 5 ka 5 ka 5 ka C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 10 ka 10 ka 10 ka 10 ka 10 ka C2 ochranná napěťová hladina žíla žíla při I n U p 25 V 40 V 65 V 95 V 350 V C2 ochranná napěťová hladina žíla PE při I n U p 600 V 600 V 600 V 700 V 650 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 14 V 22 V 40 V 75 V 350 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 450 V 450 V 450 V 450 V 750 V sériový odpor na žílu R 1 Ω 1 Ω 1 Ω 1 Ω 1 Ω mezní frekvence žíla žíla f G 1,6 MHz 3 MHz 6,7 MHz 10,5 MHz 36 MHz doba odezvy žíla žíla t a 1 ns 1 ns 1 ns 1 ns 1 ns doba odezvy žíla PE t a 100 ns 100 ns 100 ns 100 ns 100 ns krytí IP 20 IP 20 IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

106 Svodiče bleskových proudů BDM-06 BDM-12 BDM-24 BDM-48 BDM-230 Svodič bleskových proudů kombinovaný s hrubou a jemnou přepěťovou ochranou pro telekomunikační a signalizační sítě Určený k ochraně dvouvodičových sdělovacích, datových a jiných vedení a komunikačních rozhraní řídicích systémů MaR, EZS, EPS apod. na rozhraní zón LPZ 0 A LPZ 1 a vyšších. Instaluje se těsně před chráněné zařízení. K ochraně proti podélnému přepětí (linka ochranná zem) a příčnému přepětí (linka linka) slouží třístupňová kombinace svodiče bleskových proudů, hrubé a jemné přepěťové ochrany. BDM-06 BDM-12 BDM-24 BDM-48 BDM-230 umístění SPD ST ST ST ST ST jmenovité napětí U n 6 V DC 12 V DC 24 V DC 48 V DC 230 V DC maximální pracovní napětí U c 8,1 V DC / 5,7 V AC 14,5 V DC / 10,2 V AC 26,8 V DC / 19 V AC 50,2 V DC / 35,6 V AC 243 V DC / 172 V AC jmenovitý proud I L 1 A 1 A 1 A 1 A 1 A D1 celkový impulzní proud (10/350 μs) I imp 5 ka 5 ka 5 ka 5 ka 5 ka C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 10 ka 10 ka 10 ka 10 ka 10 ka C2 ochranná napěťová hladina žíla žíla při I n U P 25 V 40 V 65 V 95 V 380 V C2 ochranná napěťová hladina žíla PE při I n U p 25 V 40 V 65 V 95 V 380 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 14 V 22 V 40 V 75 V 350 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 14 V 22 V 40 V 75 V 350 V sériový odpor na žílu R 1 Ω 1 Ω 1 Ω 1 Ω 1 Ω mezní frekvence žíla žíla f G 4 MHz 11 MHz 17 MHz 24 MHz 53 MHz doba odezvy žíla žíla t a 1 ns 1 ns 1 ns 1 ns 1 ns doba odezvy žíla PE t a 1 ns 1 ns 1 ns 1 ns 1 ns krytí IP 20 IP 20 IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

107 DM-006/1-RS DM-012/1-RS DM-024/1-RS DM-048/1-RS DM-060/1-RS DM-110/1-RS Kombinovaná hrubá a jemná přepěťová ochrana vazební impedance (R) Určená k ochraně dvouvodičových sdělovacích, datových a jiných vedení a komunikačních rozhraní řídicích systémů MaR, EZS, EPS apod. před pulsním přepětím. K ochraně proti podélnému přepětí (žíla ochranná zem) a příčnému přepětí (žíla žíla) slouží dvojstupňová kombinace hrubé a jemné přepěťové ochrany. Příslušenství: viz str. 143 katalogu. B2 SH SH A2 SH A1 A2 SH A1 B1 B1 B2 PE *) **) *) šířka svorky bez víčka **) šířka svorky s víčkem PE DM-006/1-RS DM-012/1-RS DM-024/1-RS DM-048/1-RS DM-060/1-RS DM-110/1-RS umístění SPD ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST 2+3 jmenovité napětí U n 6 V DC 12 V DC 24 V DC 48 V DC 60 V DC 110 V DC maximální pracovní napětí U c 8,5 V DC / 6 V AC 16 V DC / 11 V AC 36 V DC / 25 V AC 51 V DC / 36 V AC 64 V DC / 45 V AC 120 V DC / 85 V AC jmenovitý 25 C I L 500 ma 500 ma 500 ma 500 ma 500 ma 500 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 5 ka 5 ka 5 ka 5 ka 5 ka 5 ka C2 celkový výbojový proud (8/20 μs) I total 10 ka 10 ka 10 ka 10 ka 10 ka 10 ka C2 ochranná napěťová hladina žíla žíla při I n U p 18 V 28 V 50 V 80 V 100 V 210 V C2 ochranná napěťová hladina žíla PE při I n U p 30 V 40 V 65 V 95 V 120 V 230 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 12 V 20 V 45 V 65 V 85 V 170 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 15 V 20 V 45 V 65 V 85 V 170 V sériový odpor na žílu R 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω mezní frekvence žíla - žíla f G 1 MHz 2 MHz 4 MHz 5 MHz 6,5 MHz 10 MHz doba odezvy žíla - žíla t a 1 ns 1 ns 1 ns 1 ns 1 ns 1 ns doba odezvy žíla - PE t a 1 ns 1 ns 1 ns 1 ns 1 ns 1 ns krytí IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +70 C -40 C +70 C -40 C +70 C -40 C +70 C -40 C +70 C -40 C +70 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max. ISO: 4 mm 2 ; AWG: 11 slaněný max. ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 objednací číslo Pozn.: Součástí balení je boční víko 105

108 DMG-006/1-RS DMG-012/1-RS DMG-024/1-RS DMG-048/1-RS DMG-060/1-RS DMG-110/1-RS Kombinovaná hrubá a jemná přepěťová ochrana vazební impedance (R) Určená k ochraně dvouvodičových sdělovacích, datových a jiných vedení a komunikačních rozhraní řídicích systémů MaR, EZS, EPS apod. před pulsním přepětím. K ochraně proti podélnému přepětí (žíla ochranná zem) a příčnému přepětí (žíla žíla) slouží dvojstupňová kombinace hrubé a jemné přepěťové ochrany. Příslušenství: viz str. 143 katalogu. B2 SH SH A2 SH A1 A2 SH A1 B1 B1 B2 PE *) **) *) šířka svorky bez víčka **) šířka svorky s víčkem PE DMG-006/1-RS DMG-012/1-RS DMG-024/1-RS DMG-048/1-RS DMG-060/1-RS DMG-110/1-RS umístění SPD ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST 2+3 jmenovité napětí U n 6 V DC 12 V DC 24 V DC 48 V DC 60 V DC 110 V DC maximální pracovní napětí U c 8,5 V DC / 6 V AC 16 V DC / 11 V AC 36 V DC / 25 V AC 51 V DC / 36 V AC 64 V DC / 45 V AC 120 V DC / 85 V AC jmenovitý 25 C I L 500 ma 500 ma 500 ma 500 ma 500 ma 500 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 5 ka 5 ka 5 ka 5 ka 5 ka 5 ka C2 celkový výbojový proud (8/20 μs) I total 10 ka 10 ka 10 ka 10 ka 10 ka 10 ka C2 ochranná napěťová hladina žíla žíla při I n U p 18 V 28 V 50 V 80 V 100 V 210 V C2 ochranná napěťová hladina žíla PE při I n U p 350 V 350 V 350 V 350 V 350 V 350 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 12 V 20 V 45 V 65 V 85 V 170 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 500 V 500 V 500 V 500 V 500 V 500 V sériový odpor na žílu R 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω mezní frekvence žíla - žíla f G 1 MHz 2 MHz 4 MHz 5 MHz 6,5 MHz 10 MHz doba odezvy žíla - žíla t a 1 ns 1 ns 1 ns 1 ns 1 ns 1 ns doba odezvy žíla - PE t a 100 ns 100 ns 100 ns 100 ns 100 ns 100 ns krytí IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +70 C -40 C +70 C -40 C +70 C -40 C +70 C -40 C +70 C -40 C +70 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max. ISO: 4 mm 2 ; AWG: 11 slaněný max. ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 objednací číslo Pozn.: Součástí balení je boční víko 106

109 DMJ-012/2-RS DMJ-024/2-RS DMJ-048/2-RS DMJ-060/2-RS DMJ-110/2-RS Kombinovaná hrubá a jemná přepěťová ochrana Určená k ochraně sdělovacích, datových a jiných vedení se společnou pracovní zemí před pulsním přepětím. Ochrana je vhodná zejména pro instalaci v EZS a EPS. Příslušenství: viz str. 143 katalogu. B2 SH SH A2 SH A1 A2 SH A1 B1 B2 B1 PE *) **) *) šířka svorky bez víčka **) šířka svorky s víčkem PE DMJ-012/2-RS DMJ-024/2-RS DMJ-048/2-RS DMJ-060/2-RS DMJ-110/2-RS umístění SPD ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST 2+3 jmenovité napětí U n 12 V DC 24 V DC 48 V DC 60 V DC 110 V DC maximální pracovní napětí U c 16 V DC / 11 V AC 36 V DC / 25 V AC 51 V DC / 36 V AC 64 V DC / 45 V AC 120 V DC / 85 V AC jmenovitý 25 C I L 500 ma 500 ma 500 ma 500 ma 500 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 5 ka 5 ka 5 ka 5 ka 5 ka C2 celkový výbojový proud (8/20 μs) I total 10 ka 10 ka 10 ka 10 ka 10 ka C2 ochranná napěťová hladina žíla PE při I n U p 40 V 65 V 95 V 120 V 230 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 20 V 45 V 65 V 85 V 170 V sériový odpor na žílu R 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω mezní frekvence žíla - žíla f G 2 MHz 4 MHz 5 MHz 6,5 MHz 10 MHz doba odezvy žíla - PE t a 1 ns 1 ns 1 ns 1 ns 1 ns krytí IP 20 IP 20 IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +70 C -40 C +70 C -40 C +70 C -40 C +70 C -40 C +70 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max. ISO: 4 mm 2 ; AWG: 11 slaněný max. ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 objednací číslo Pozn.: Součástí balení je boční víko 107

110 CLSA-6 CLSA-12 CLSA-24 CLSA-48 Přepěťová ochrana pro MaR pro lišty LSA-PLUS rozpojovací Kombinovaná hrubá a jemná přepěťová ochrana určená k ochraně datových a MaR linek. Příslušenství: viz str. 143 katalogu. a 1 a 2 b 1 b 2 b 1 b 2 a 1 b 1 CLSA-6 CLSA-12 CLSA-24 CLSA-48 umístění SPD ST 2+3 ST 2+3 ST 2+3 ST 2+3 maximální pracovní napětí U c 8,5 V DC / 6 V AC 16 V DC / 11 V AC 36 V DC / 25 V AC 51 V DC / 36 V AC jmenovitý 25 C I L 500 ma 500 ma 500 ma 500 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 5 ka 5 ka 5 ka 5 ka C2 celkový výbojový proud (8/20 μs) I total 10 ka 10 ka 10 ka 10 ka C2 ochranná napěťová hladina žíla PE při I n U p 400 V 400 V 400 V 400 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 13 V 21 V 48 V 65 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 350 V 350 V 350 V 350 V sériový odpor na žílu R 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω mezní frekvence f G 1,5 MHz 2,5 MHz 4 MHz 6,5 MHz doba odezvy žíla žíla t a 1 ns 1 ns 1 ns 1 ns doba odezvy žíla PE t a 100 ns 100 ns 100 ns 100 ns krytí IP 20 IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +70 C -40 C +70 C -40 C +70 C -40 C +70 C montáž LSA PLUS (Krone) LSA PLUS (Krone) LSA PLUS (Krone) LSA PLUS (Krone) splňuje požadavky normy ČSN EN A1, A2 objednací číslo

111 DM-006/1 z DJ DM-012/1 z DJ DM-024/1 z DJ DM-048/1 z DJ Kombinovaná hrubá a jemná přepěťová ochrana pro telekomunikační a signalizační sítě z = vazební impedance (R odpor, L nebo L2 indukčnost) Určená k ochraně dvouvodičových sdělovacích, datových a jiných vedení a komunikačních rozhraní řídicích systémů MaR, EZS, EPS apod. před pulsním přepětím. K ochraně proti podélnému přepětí (linka ochranná zem) a příčnému přepětí (linka linka) slouží dvojstupňová kombinace hrubé a jemné přepěťové ochrany. DM-006/1 z DJ DM-012/1 z DJ DM-024/1 z DJ DM-048/1 z DJ umístění SPD ST 2+3 ST 2+3 ST 2+3 ST 2+3 jmenovité napětí U n 6 V DC 12V DC 24 V DC 48 V DC maximální pracovní napětí U c 8,1 V DC / 5,7 V AC 14,5 V DC / 10,2 V AC 29,1 V DC / 20,6 V AC 50,2 V DC / 35,6 V AC jmenovitý proud R/L/L2 I L 60 ma / 370 ma / 2A 60 ma / 370 ma / 2A 60 ma / 370 ma / 2A 60 ma / 370 ma / 2A C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 10 ka 10 ka 10 ka 10 ka C2 ochranná napěťová hladina žíla žíla při In U p 25 V 35 V 50 V 80 V C2 ochranná napěťová hladina žíla PE při In U p 20 V 35 V 50 V 80 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 12 V 20 V 40 V 70 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 15 V 30 V 48 V 75 V sériový odpor na žílu R/L/L2 R 6,8 Ω / 100 μh / 25 μh 6,8 Ω / 100 μh / 25 μh 6,8 Ω / 100 μh / 25 μh 6,8 Ω / 100 μh / 25 μh mezní frekvence žíla - žíla R/L/L2 f G 1 MHz / 160 khz / 550 khz 1,7 MHz / 160 khz / 600 khz 3,4 MHz / 160 khz / 600 khz 7 MHz / 160 khz / 600 khz doba odezvy žíla - žíla t a 1 ns 1 ns 1 ns 1 ns doba odezvy žíla - PE t a 1 ns 1 ns 1 ns 1 ns krytí IP 20 IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max. ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max. ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 maximální utahovací moment 0,8 Nm 0,8 Nm 0,8 Nm 0,8 Nm splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 DM-xxx/1 R DJ objednací čísla DM-xxx/1 L DJ DM-xxx/1 L2 DJ

112 DM-006/1 3z DJ DM-012/1 3z DJ DM-024/1 3z DJ DM-048/1 3z DJ Kombinovaná hrubá a jemná přepěťová ochrana pro telekomunikační a signalizační sítě z = vazební impedance (R odpor, L indukčnost) Určená k ochraně třívodičových sdělovacích, datových a jiných vedení a komunikačních rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, RS 422 a RS 232, před pulsním přepětím. K ochraně proti podélnému přepětí (linka ochranná zem) slouží hrubá přepěťová ochrana. K ochraně proti příčnému přepětí (linka linka) slouží dvojstupňová kombinace hrubé a jemné přepěťové ochrany. DM-006/1 3z DJ DM-012/1 3z DJ DM-024/1 3z DJ DM-048/1 3z DJ umístění SPD ST 2+3 ST 2+3 ST 2+3 ST 2+3 jmenovité napětí U n 6 V DC 12V DC 24 V DC 48 V DC maximální pracovní napětí U c 8,1 V DC / 5,7 V AC 14,5 V DC / 10,2 V AC 29,1 V DC / 20,6 V AC 50,2 V DC / 35,6 V AC jmenovitý proud R/L I L 60 ma / 370 ma 60 ma / 370 ma 60 ma / 370 ma 60 ma / 370 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 10 ka 10 ka 10 ka 10 ka C2 ochranná napěťová hladina žíla žíla (COM) při In U p 25 V 35 V 50 V 80 V C2 ochranná napěťová hladina žíla (COM,SH) PE při In U p 350 V 350 V 350 V 350 V C3 ochranná napěťová hladina žíla žíla (COM) při 1 kv/μs U p 12 V 20 V 40 V 65 V C3 ochranná napěťová hladina žíla (COM,SH) PE při 1 kv/μs U p 650 V 650 V 650 V 650 V sériový odpor na žílu R/L R 6,8 Ω / 100 μh 6,8 Ω / 100 μh 6,8 Ω / 100 μh 6,8 Ω / 100 μh mezní frekvence žíla - žíla R/L f G 1 MHz / 160 khz 1,7 MHz / 160 khz 3,4 MHz / 160 khz 7 MHz / 160 khz doba odezvy žíla - žíla t a 1 ns 1 ns 1 ns 1 ns doba odezvy žíla - PE t a 100 ns 100 ns 100 ns 100 ns krytí IP 20 IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max. ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max. ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 maximální utahovací moment 0,6 Nm 0,6 Nm 0,6 Nm 0,6 Nm splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 objednací čísla DM-xxx/1 3R DJ DM-xxx/1 3L DJ

113 DM-006/1 4R DJ DM-012/1 4R DJ DM-024/1 4R DJ DM-048/1 4R DJ Kombinovaná hrubá a jemná přepěťová ochrana pro telekomunikační a signalizační sítě Určená k ochraně čtyřvodičových sdělovacích, datových a jiných vedení a komunikačních rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, RS 422 a RS 232, před pulsním přepětím. K ochraně proti podélnému přepětí (linka ochranná zem) slouží hrubá přepěťová ochrana. K ochraně proti příčnému přepětí (linka linka) slouží dvojstupňová kombinace hrubé a jemné přepěťové ochrany. DM-006/1 4R DJ DM-012/1 4R DJ DM-024/1 4R DJ DM-048/1 4R DJ umístění SPD ST 2+3 ST 2+3 ST 2+3 ST 2+3 jmenovité napětí U n 6 V DC 12V DC 24 V DC 48 V DC maximální pracovní napětí U c 8,1 V DC / 5,7 V AC 14,5 V DC / 10,2 V AC 29,1 V DC / 20,6 V AC 50,2 V DC / 35,6 V AC jmenovitý proud I L 60 ma 60 ma 60 ma 60 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 10 ka 10 ka 10 ka 10 ka C2 ochranná napěťová hladina žíla žíla při In U p 25 V 35 V 50 V 80 V C2 ochranná napěťová hladina žíla PE při In U p 350 V 350 V 350 V 350 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 12 V 20 V 40 V 65 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 650 V 650 V 650 V 650 V sériový odpor na žílu R 6,8 Ω 6,8 Ω 6,8 Ω 6,8 Ω mezní frekvence žíla - žíla f G 1 MHz 1,7 MHz 3,4 MHz 7 MHz doba odezvy žíla - žíla t a 1 ns 1 ns 1 ns 1 ns doba odezvy žíla - PE t a 100 ns 100 ns 100 ns 100 ns krytí IP 20 IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max. ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max. ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 maximální utahovací moment 0,6 Nm 0,6 Nm 0,6 Nm 0,6 Nm splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 objednací čísla

114 DM-PROFIBUS 5 V DM-PROFIBUS 24 V Kombinovaná hrubá a jemná přepěťová ochrana pro průmyslovou sběrnici PROFIBUS Určená pro ochranu vedení a komunikačních rozhraní průmyslové sběrnice PROFIBUS. K ochraně proti podélnému přepětí (linka ochranná zem) slouží hrubá přepěťová ochrana. K ochraně proti příčnému přepětí (linka linka) slouží dvojstupňová kombinace hrubé a jemné přepěťové ochrany. Chráněno je také stínění kabelu. Upozornění: Pro dvoužilovou sběrnici, kde je společný vodič (COM) řešen stíněním, se stínění zapojuje zároveň na svorky COM a SH. DM-PROFIBUS 5 V DM-PROFIBUS 24 V umístění SPD ST 2+3 ST 2+3 jmenovité napětí U n 5 VDC 24 V DC maximální pracovní napětí U c 8,1 V DC/5,7 V AC 29,1 V DC / 20,6 V AC jmenovitý proud I L 60 ma 60 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 10 ka 10 ka C2 ochranná napěťová hladina žíla žíla (COM) při I n U p 150 V 300 V C2 ochranná napěťová hladina COM (SH) PE při l n U p 350 V 350 V C3 ochranná napěťová hladina žíla žíla(com) při 1 kv/μs U p 40 V 40 V C3 ochranná napěťová hladina COM (SH) PE při 1 kv/μs U p 650 V 650 V sériový odpor na žílu R 1 Ω 1 Ω mezní frekvence žíla žíla f G 100 MHz 100 MHz doba odezvy žíla žíla (COM) t a 1 ns 1 ns doba odezvy COM (SH) PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

115 DS-B090-RS DS-B240-RS DS-V075-RS DS-V130-RS DS-D012-RS DS-D024-RS Jednostupňová přepěťová ochrana v řadové svorce B bleskojistky, V varistory, D supresorové diody Určená k ochraně sdělovacích, datových a jiných vedení před pulsním přepětím. Příslušenství: viz str. 143 katalogu. /schéma zapojení A 2 PE A 2 B 2 A 2 B 2 SH SH SH SH SH SH A 1 A 1 A 1 PE B 1 B 1 PE DS-Bxxx-RS DS-Vxxx-RS DS-Dxxx-RS *) **) *) šířka svorky bez víčka **) šířka svorky s víčkem DS-B090-RS DS-B240-RS DS-V075-RS DS-V130-RS DS-D012-RS DS-D024-RS umístění SPD ST 2 ST 2 ST 2 ST 2 ST 3 ST 3 maximální pracovní napětí U c 70 V DC/50 V AC 180 V DC/127 V AC 100 V DC/75 V AC 180 V DC/140 V AC 14,5 V DC/10,2 V AC 29,1 V DC/20,6 V AC jmenovitý 25 C I L 500 ma 500 ma 500 ma 500 ma 500 ma 500 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 10 ka 10 ka 6 ka 6 ka 0,3 ka 0,3 ka C2 ochranná napěťová hladina žíla - PE při I n U p 310 V 530 V 25 V 48 V C3 ochranná napěťová hladina žíla - PE při 1 kv/μs U p 550 V 600 V doba odezvy žíla - PE t a 100 ns 100 ns 25 ns 25 ns 1 ns 1 ns krytí IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 rozsah pracovních teplot 40 až +70 C 40 až +70 C 40 až +70 C 40 až +70 C 40 až +70 C 40 až +70 C montáž DIN lišta DIN lišta DIN lišta DIN lišta DIN lišta DIN lišta průřez připojených vodičů pevný max 4 mm 2 4 mm 2 4 mm 2 4 mm 2 4 mm 2 4 mm 2 slaněný max 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 splňuje požadavky normy ČSN EN A1, A2 objednací číslo Pozn.: Součástí balení je boční víko 113

116 DL-RS DD9 DL-RS DD25 Přepěťová ochrana rozhraní RS konektory DSUB 9 nebo DSUB 25 Jemná přepěťová ochrana pro ochranu sériových portů počítačů a řídicích systémů před účinky pulsního přepětí. DL-RS DD9 DL-RS DD25 umístění SPD ST 3 ST 3 maximální pracovní napětí U c 18 V DC / 12,7 V AC 18 V DC / 12,7 V AC C1 jmenovitý výbojový proud (8/20 μs) na žílu I n 150 A 150 A C1 ochranná napěťová hladina žíla žíla při I n U p 65 V 65 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 50 V 50 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 980 V 980 V mezní frekvence f G 55 MHz 55 MHz doba odezvy žíla žíla t a 1 ns 1 ns doba odezvy žíla PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C připojení vstup výstup female DSUB 9 male DSUB 9 female DSUB 25 male DSUB 25 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

117 T T Přepěťové ochrany speciální DM-24 SECURE DM-48 SECURE Speciální přepěťová a nadpěťová ochrana signalizace poruchy přerušením napájení, dálková signalizace poruchy Určená pro ochranu zařízení MaR před účinky pulsního přepětí a zavlečeného nadpětí. Je odolná proti zavlečenému nadpětí z rozvodů nn (vn) T DM-24 SECURE DM-48 SECURE umístění SPD ST 2+3 ST 2+3 jmenovité napětí U n 24 V DC 48 V DC maximální pracovní napětí U c 36 V DC / 25,5 V AC 60 V DC / 42,5 V AC jmenovitý proud I L 200 ma 200 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 3 ka 3 ka C2 ochranná napěťová hladina žíla žíla při I n U p 55 V 95 V C2 ochranná napěťová hladina žíla PE při I n U p 650 V 1,15 kv sériový odpor na žílu R 3 Ω 6 Ω mezní frekvence žíla žíla f G 1,4 MHz 1,9 MHz doba odezvy žíla žíla t a 1 ns 1 ns doba odezvy žíla PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 utahovací moment 0,6 Nm 0,6 Nm signalizace poruchy rozpojení obvodu, dálková signalizace rozpojení obvodu, dálková signalizace dálková signalizace AC: 250 V/ 0,5 A; DC: 250 V / 0,1 A AC: 250 V/ 0,5 A; DC: 250 V / 0,1 A průřez vodičů dálkové signalizace pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

118 DP-012 DP-024 DP-048 DP-060 Přepěťová ochrana pro rozvody napájení malým napětím optická signalizace poruchy Určená pro ochranu vedení a zařízení zapojené do rozvodů stejnosměrného nebo střídavého napájecího napětí. Podle konceptu zonální bleskové ochrany se instaluje na rozhraní zón LPZ 1 LPZ 2 a vyšších. DP-012 DP-024 DP-048 DP-060 umístění SPD ST 2 ST 2 ST 2 ST 2 jmenovité napětí U n 12 V AC/DC 24 V AC/DC 48 V AC/DC 60 V AC/DC maximální pracovní napětí U c 28 V DC / 22 V AC 44 V DC / 34 V AC 90 V DC / 70 V AC 112 V DC / 80 V AC jmenovitý proud I L 16 A 16 A 16 A 16 A C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 2 ka 2 ka 2 ka 2 ka C2 ochranná napěťová hladina žíla žíla při I n U p 160 V 200 V 360 V 390 V C2 ochranná napěťová hladina žíla PE při I n U p 530 V 530 V 550 V 550 V jmenovitý výbojový proud (8/20 μs) a 1 b 1, a 1 (b 1 ) PE I n 2 ka, 2 ka 2 ka, 2 ka 2 ka, 2 ka 2 ka, 2 ka zkušební napětí a 1 b 1, a 1 (b 1 ) PE U oc 4 kv, 4 kv 4 kv, 4 kv 4 kv, 4 kv 4 kv, 4 kv napěťová ochranná hladina a 1 b 1, a 1 (b 1 ) PE U p 160 V, 530 V 200 V, 530 V 360 V, 550 V 390 V, 550 V maximální předjištění 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A 16 A gl/gg nebo B 16 A doba odezvy žíla - žíla t a 25 ns 25 ns 25 ns 25 ns doba odezvy žíla - PE t a 100 ns 100 ns 100 ns 100 ns krytí IP 20 IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C montáž lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 utahovací moment 0,6 Nm 0,6 Nm 0,6 Nm 0,6 Nm signalizace poruchy červená kontrolka červená kontrolka červená kontrolka červená kontrolka splňuje požadavky normy ČSN EN A1, A2 ČSN EN ed. 2 ČSN EN A1, A2 ČSN EN ed. 2 ČSN EN A1, A2 ČSN EN ed. 2 ČSN EN A1, A2 ČSN EN ed. 2 objednací číslo

119 DPF-024 SPD typ 3 přepěťová ochrana s vf filtrem optická signalizace poruchy Přepěťová ochrana s integrovaným odrušovacím vf filtrem pro ochranu napájecích obvodů DC/AC řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení. PE b1 a1 VSTUP/IN + PE a 1 + +a 2 b 2 VÝSTUP/OUT b1 + a1 b 1 DPF-024 jmenovité napětí U n 24 V AC/DC maximální pracovní napětí U c 50 V DC/40 V AC jmenovitý zatěžovací proud I L 6 A jmenovitý výbojový proud (8/20 μs) +, +( ) PE I n 0,5 ka, 0,5 ka zkušební napětí +, +( ) PE U oc 1,0 kv, 1,0 kv napěťová ochranná hladina +, +( ) PE U p 200 V, 550 V doba odezvy +, +( ) PE t a 25 ns, 100 ns maximální předjištění 6 A gl/gg nebo C 6 A útlum filtru při 1 MHz (50 Ω/50 Ω) nesymetrický 30 db krytí IP 20 rozsah pracovních teplot 40 C +80 C montáž lišta DIN 35 mm průřez připojených vodičů pevný max ISO: 4 mm 2 ; AWG: 11 slaněný max ISO: 2,5 mm 2 ; AWG: 13 signalizace poruchy červená kontrolka splňuje požadavky normy ČSN EN A11 objednací číslo

120 CLSA-ISDN CLSA-TLF Přepěťová ochrana pro telekomunikace pro lišty LSA-PLUS rozpojovací CLSA-ISDN kombinovaná hrubá a jemná přepěťová ochrana určená k ochraně ISDN linky. CLSA-TLF kombinovaná hrubá a jemná přepěťová ochrana určená k ochraně analogové telefonní linky, včetně ADSL. Příslušenství: viz str. 143 katalogu. a 1 a 2 b 1 b 2 b 1 b 2 a 1 b 1 CLSA-ISDN CLSA-TLF umístění SPD ST 2+3 ST 2+3 maximální pracovní napětí U c 120 V DC / 85 V AC 170 V DC / 120 V AC jmenovitý 25 C I L 500 ma 500 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 5 ka 5 ka C2 celkový výbojový proud (8/20 μs) I total 10 ka 10 ka C2 ochranná napěťová hladina žíla žíla při I n U p 220 V 310 V C2 ochranná napěťová hladina žíla PE při I n U p 400 V 400 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 170 V 230 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 350 V 350 V sériový odpor na žílu R 1,6 Ω 1,6 Ω mezní frekvence f G 16 MHz 14 MHz doba odezvy žíla žíla t a 1 ns 1 ns doba odezvy žíla PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot -40 C +70 C -40 C +70 C montáž LSA PLUS (Krone) LSA PLUS (Krone) splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

121 CLSA-HF6 Přepěťová ochrana pro MaR pro lišty LSA-PLUS rozpojovací Kombinovaná hrubá a jemná přepěťová ochrana určená k ochraně datových a MaR linek. Příslušenství: viz str. 143 katalogu. a 1 a 2 b 1 b 2 b 1 b 2 a 1 b 1 CLSA-HF6 umístění SPD ST 2+3 maximální pracovní napětí U c 8,5 V DC / 6 V AC jmenovitý 25 C I L 500 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 5 ka C2 celkový výbojový proud (8/20 μs) I total 10 ka C2 ochranná napěťová hladina žíla žíla při I n U p 32 V C2 ochranná napěťová hladina žíla PE při I n U p 350 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 15 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 350 V sériový odpor na žílu R 1,6 Ω mezní frekvence f G 55 MHz doba odezvy žíla žíla t a 1 ns doba odezvy žíla PE t a 100 ns krytí IP 20 rozsah pracovních teplot -40 C +70 C montáž LSA PLUS (Krone) splňuje požadavky normy ČSN EN A1, A2 objednací číslo

122 CLSA-DSL Přepěťová ochrana pro MaR pro lišty LSA-PLUS rozpojovací Kombinovaná hrubá a jemná přepěťová ochrana určená k ochraně datových a MaR linek. Příslušenství: viz str. 143 katalogu. a 1 a 2 b 1 b 2 b 1 b 2 a 1 b 1 CLSA-DSL umístění SPD ST 2+3 maximální pracovní napětí U c 170 V DC / 120 V AC jmenovitý 25 C I L 500 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 5 ka C2 celkový výbojový proud (8/20 μs) I total 10 ka C2 ochranná napěťová hladina žíla žíla při I n U p 280 V C2 ochranná napěťová hladina žíla PE při I n U p 350 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 230 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 400 V sériový odpor na žílu R 1,6 Ω mezní frekvence f G 65 MHz doba odezvy žíla žíla t a 1 ns doba odezvy žíla PE t a 100 ns krytí IP 20 rozsah pracovních teplot -40 C +70 C montáž LSA PLUS (Krone) splňuje požadavky normy ČSN EN A1, A2 objednací číslo

123 DMHF-006/1-RS Kombinovaná hrubá a jemná přepěťová ochrana pro telekomunikační a signalizační sítě vazební impedance (R) Určená k ochraně dvouvodičových sdělovacích, datových a jiných vedení a komunikačních rozhraní řídicích systémů MaR, EZS, EPS apod. před pulsním přepětím. K ochraně proti podélnému přepětí (žíla ochranná zem) a příčnému přepětí (žíla žíla) slouží dvojstupňová kombinace hrubé a jemné přepěťové ochrany. Příslušenství: viz str. 143 katalogu. B2 SH SH A2 SH A1 A2 SH A1 B1 B1 B2 PE *) **) PE *) šířka svorky bez víčka **) šířka svorky s víčkem DMHF-006/1-RS umístění SPD ST 2+3 jmenovité napětí U n 6 V DC maximální pracovní napětí U c 8,5 V DC / 6 V AC jmenovitý 25 C I L 500 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 5 ka C2 celkový výbojový proud (8/20 μs) I total 10 ka C2 ochranná napěťová hladina žíla žíla při I n U p 26 V C2 ochranná napěťová hladina žíla PE při I n U p 350 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 14 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 500 V sériový odpor na žílu R 1,6 Ω mezní frekvence žíla - žíla f G 70 MHz doba odezvy žíla - žíla t a 1 ns doba odezvy žíla - PE t a 1 ns krytí IP 20 rozsah pracovních teplot -40 C +70 C montáž lišta DIN 35 mm průřez připojených vodičů pevný max. ISO: 4 mm 2 ; AWG: 11 slaněný max. ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 objednací číslo

124 DMHF-015/1-RS Kombinovaná hrubá a jemná přepěťová ochrana pro telekomunikační a signalizační sítě vazební impedance (R) Určená k ochraně dvouvodičových sdělovacích, datových a jiných vedení a komunikačních rozhraní řídicích systémů MaR, EZS, EPS apod. před pulsním přepětím. K ochraně proti podélnému přepětí (žíla ochranná zem) a příčnému přepětí (žíla žíla) slouží dvojstupňová kombinace hrubé a jemné přepěťové ochrany. Příslušenství: viz str. 143 katalogu. B2 SH SH A2 SH A1 A2 SH A1 B1 B1 B2 PE *) **) PE *) šířka svorky bez víčka **) šířka svorky s víčkem DMHF-015/1-RS umístění SPD ST 2+3 jmenovité napětí U n 15 V DC maximální pracovní napětí U c 22 V DC / 15 V AC jmenovitý 25 C I L 500 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 5 ka C2 celkový výbojový proud (8/20 μs) I total 10 ka C2 ochranná napěťová hladina žíla žíla při I n U p 36 V C2 ochranná napěťová hladina žíla PE při I n U p 350 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 28 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 500 V sériový odpor na žílu R 1,6 Ω mezní frekvence žíla - žíla f G 70 MHz doba odezvy žíla - žíla t a 1 ns doba odezvy žíla - PE t a 1 ns krytí IP 20 rozsah pracovních teplot -40 C +70 C montáž lišta DIN 35 mm průřez připojených vodičů pevný max. ISO: 4 mm 2 ; AWG: 11 slaněný max. ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 objednací číslo

125 DL-TLF Přepěťová ochrana pro telekomunikace konektory RJ12 Kombinovaná hrubá a jemná přepěťová ochrana určená k ochraně analogové linky telekomunikačních zařízení. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. DL-TLF umístění SPD ST 2+3 maximální pracovní napětí U c 162 V DC / 114 V AC jmenovitý proud I L 60 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 2,5 ka C2 ochranná napěťová hladina žíla žíla při I n U p 260 V C2 ochranná napěťová hladina žíla PE při I n U p 300 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 240 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 400 V sériový odpor na žílu R 6,8 Ω mezní frekvence f G 14 MHz doba odezvy žíla žíla t a 1 ns doba odezvy žíla PE t a 100 ns krytí IP 20 rozsah pracovních teplot -40 C +80 C připojení vstup výstup RJ12 / RJ12 montáž lišta DIN splňuje požadavky normy ČSN EN A1, A2 objednací číslo

126 DL-ISDN SV Přepěťová ochrana pro telekomunikace výkonná ochrana pro ISDN Kombinovaná hrubá a jemná přepěťová ochrana určená k ochraně jednoho páru ISDN linky telekomunikačních zařízení. Pro instalaci na rozhraní zón LPZ 1 LPZ 2 a vyšších. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. A 1 A 2 B 1 B 2 DL-ISDN SV umístění SPD ST 2+3 maximální pracovní napětí U c 120 V DC / 85 V AC jmenovitý proud I L 60 ma C2 jmenovitý výbojový proud (8/20 μs) žíla - žíla I n 10 ka C2 ochranná napěťová hladina žíla žíla při I n U p 260 V C2 ochranná napěťová hladina žíla PE při I n U p 150 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 180 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 500 V sériový odpor na žílu R 6,8 Ω mezní frekvence f G 50 MHz doba odezvy žíla žíla t a 1 ns doba odezvy žíla PE t a 1 ns krytí IP 20 rozsah pracovních teplot -40 C +80 C připojení vstup výstup svorky montáž lišta DIN průřez připojených vodičů ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 objednací číslo

127 DL-ISDN RJ45 Přepěťová ochrana pro telekomunikace konektory RJ45 Kombinovaná hrubá a jemná přepěťová ochrana určená k ochraně jednoho páru ISDN linky telekomunikačních zařízení. Pro instalaci na rozhraní zón LPZ 1 LPZ 2 a vyšších. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. DL-ISDN RJ45 umístění SPD ST 2+3 maximální pracovní napětí U c 121 V DC / 86 V AC jmenovitý proud I L 60 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 2,5 ka C2 ochranná napěťová hladina žíla žíla při I n U p 270 V C2 ochranná napěťová hladina žíla PE při I n U p 300 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 180 V C3 chranná napěťová hladina žíla PE při 1 kv/μs U p 400 V sériový odpor na žílu R 6,8 Ω mezní frekvence f G 80 MHz doba odezvy žíla žíla t a 1 ns doba odezvy žíla PE t a 100 ns krytí IP 20 rozsah pracovních teplot -40 C +80 C připojení vstup výstup RJ45 / RJ45 montáž lišta DIN splňuje požadavky normy ČSN EN A1, A2 objednací číslo

128 DL-Cat. 5e Přepěťová ochrana pro Ethernet Cat. 5 nebo Cat. 5e konektory RJ45 Jemná přepěťová ochrana určená k ochraně jednoho portu Ethernet Cat. 5 nebo Cat. 5e. Instaluje se na rozhraní zón LPZ 2 a LPZ 3 těsně před zařízení. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. DL-Cat. 5e umístění SPD ST 3 maximální pracovní napětí U c 8,5 V DC / 6 V AC jmenovitý proud I L 500 ma C2 celkový jmenovitý výbojový proud (8/20 μs) žíla-pe I n 1,6 ka C1 jmenovitý výbojový proud žíla - žíla I n 200 A C2 ochranná napěťová hladina žíla žíla při I n U p 40 V C2 ochranná napěťová hladina žíla PE při I n U p 350 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 65 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 350 V vložný útlum při 100 MHz 1,2 db doba odezvy žíla žíla t a 1 ns doba odezvy žíla PE t a 100 ns krytí IP 20 rozsah pracovních teplot 40 C + 80 C připojení vstup výstup RJ 45 RJ 45 montáž lišta DIN splňuje požadavky normy ČSN EN A1, A2 objednací číslo

129 DL-Cat. 6 Přepěťová ochrana pro Ethernet Cat. 6 konektory RJ45 Jemná přepěťová ochrana určená k ochraně jednoho portu Ethernet Cat. 6. Instaluje se na rozhraní zón LPZ 2 a LPZ 3 těsně před zařízení. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. DL-Cat. 6 umístění SPD ST 3 maximální pracovní napětí U c 8,5 V DC / 6 V AC jmenovitý proud I L 500 ma C2 celkový jmenovitý výbojový proud (8/20 μs) žíla-pe I n 1,6 ka C2 jmenovitý výbojový proud žíla - žíla I n 200 A C2 ochranná napěťová hladina žíla žíla při I n U p 40 V C2 ochranná napěťová hladina žíla PE při I n U p 350 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 65 V vložný útlum při 250 MHz < 2,0 db doba odezvy t a 1 ns krytí IP 20 rozsah pracovních teplot - 40 C + 80 C připojení vstup výstup RJ 45/RJ 45 montáž lišta DIN splňuje požadavky normy ČSN EN A1, A2 objednací číslo

130 DL-Cat V Přepěťová ochrana pro Ethernet Cat. 6 konektory RJ45 Jemná přepěťová ochrana určená k ochraně jednoho portu Ethernet Cat. 6. Instaluje se na rozhraní zón LPZ 2 a LPZ 3 těsně před zařízení. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. DL-Cat V umístění SPD ST 3 maximální pracovní napětí U c 60 V DC jmenovitý proud I L 500 ma C2 celkový jmenovitý výbojový proud (8/20 μs) žíla-pe I n 1,6 ka C2 jmenovitý výbojový proud žíla - žíla I n 200 A C2 ochranná napěťová hladina žíla žíla při I n U p 130 V C2 ochranná napěťová hladina žíla PE při I n U p 350 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 130 V vložný útlum při 250 MHz < 2,0 db doba odezvy t a 1 ns krytí IP 20 rozsah pracovních teplot - 40 C + 80 C připojení vstup výstup RJ 45/RJ 45 montáž lišta DIN splňuje požadavky normy ČSN EN A1, A2 objednací číslo

131 DL-1G Svodič přepětí pro Ethernet Cat. 6 Určený k ochraně linky Ethernet Cat. 6. Instaluje se na rozhraní zón LPZ 1 LPZ 2 a vyšších. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. IN OUT Délky: L1 = 1,5 m, L2 = 0,5 m DL-1G umístění SPD ST 2+3 maximální pracovní napětí U c 48 V DC / 34 V AC jmenovitý proud I L 500 ma C2 jmenovitý výbojový proud (8/20 μs) žíla žíla I n 150 A C2 jmenovitý výbojový proud (8/20 μs) žíla PE I n 2,5 ka C2 ochranná napěťová hladina žíla žíla při I n U p 95 V C2 ochranná napěťová hladina žíla PE při I n U p 500 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 130 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 400 V vložný útlum při 250 MHz 1,5 db doba odezvy žíla žíla t a 1 ns doba odezvy žíla PE t a 100 ns krytí IP 20 rozsah pracovních teplot - 40 C + 60 C připojení vstup výstup patch cord RJ 45 patch cord RJ 45 montáž lišta DIN splňuje požadavky normy ČSN EN A1, A2 objednací číslo

132 DL-1G 60 V Svodič přepětí pro Ethernet Cat. 6 Určený k ochraně linky Ethernet Cat. 6 s napájením. Instaluje se na rozhraní zón LPZ 1 LPZ 2 a vyšších. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. IN OUT Délky: L1 = 1,5 m, L2 = 0,5 m DL-1G 60 V umístění SPD ST 2+3 maximální pracovní napětí U c 60 V DC jmenovitý proud I L 500 ma C2 jmenovitý výbojový proud (8/20 μs) žíla žíla I n 150 A C2 jmenovitý výbojový proud (8/20 μs) žíla PE I n 2,5 ka C2 ochranná napěťová hladina žíla žíla při I n U p 100 V C2 ochranná napěťová hladina žíla PE při I n U p 500 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 130 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 400 V vložný útlum při 250 MHz 1,5 db doba odezvy žíla žíla t a 1 ns doba odezvy žíla PE t a 100 ns krytí IP 20 rozsah pracovních teplot 40 C + 60 C připojení vstup výstup patch cord RJ 45 patch cord RJ 45 montáž lišta DIN splňuje požadavky normy ČSN EN A1, A2 objednací číslo

133 DL-1G RJ45 Svodič přepětí pro Ethernet Cat. 6 Určený k ochraně linky Ethernet Cat. 6 s napájením. Instaluje se na rozhraní zón LPZ 0 B LPZ 1 a vyšších. Součást dodávky: držák DIN. DL-1G RJ45 umístění SPD ST maximální pracovní napětí U c 60 V DC jmenovitý proud I L 500 ma D1 celkový impulzní proud (10/350 μs) žíly PE I imp 2 ka C2 jmenovitý výbojový proud (8/20 μs) žíla žíla I n 150 A C2 celkový jmenovitý výbojový proud (8/20 μs) žíly PE I n 10 ka C2 ochranná napěťová hladina žíla žíla při I n U p 110 V C2 ochranná napěťová hladina žíla PE při I n U p 400 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 170 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 350 V vložný útlum při 250 MHz 1,5 db doba odezvy žíla žíla t a 1 ns doba odezvy žíla PE t a 100 ns krytí IP 20 rozsah pracovních teplot 40 C + 60 C připojení vstup výstup RJ 45 RJ 45 montáž lišta DIN splňuje požadavky normy ČSN EN A1, A2 objednací číslo

134 DL-Cat. 5e 8 PATCH PANEL DL-Cat. 5e 16 PATCH PANEL DL-Cat. 5e 24 PATCH PANEL Přepěťová ochrana pro Ethernet Cat. 5 nebo Cat. 5e do 19 stojanů Určená k ochraně až 24 portů Ethernet Cat. 5 nebo Cat. 5e. Instaluje se na rozhraní zón LPZ 2 a LPZ 3 těsně před zařízení. jednoho portu PATCH PANEL umístění SPD ST 3 maximální pracovní napětí U c 8,5 V DC / 6 V AC jmenovitý proud I L 100 ma C2 celkový jmenovitý výbojový proud (8/20 μs) žíla-pe I n 1,6 ka C1 jmenovitý výbojový proud žíla - žíla I n 200 A C2 ochranná napěťová hladina žíla žíla při I n U p 40 V C2 ochranná napěťová hladina žíla PE při I n U p 350 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 65 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 350 V vložný útlum při 100 MHz 1,8 db doba odezvy žíla žíla t a 1 ns doba odezvy žíla PE t a 100 ns krytí IP 20 rozsah pracovních teplot - 40 C + 60 C připojení vstup výstup zařezávací konektory LSA/RJ 45 montáž stojan 19 splňuje požadavky normy ČSN EN A1, A2 DL-Cat. 5e 8 PATCH PANEL objednací číslo DL-Cat. 5e 16 PATCH PANEL DL-Cat. 5e 24 PATCH PANEL

135 DL-Cat. 5e 8 RACK PANEL DL-Cat. 5e 16 RACK PANEL DL-Cat. 5e 24 RACK PANEL Přepěťová ochrana pro Ethernet Cat. 5 nebo Cat. 5e do 19 stojanů Určená k ochraně až 24 portů Ethernet Cat. 5 nebo Cat. 5e. Instaluje se na rozhraní zón LPZ 2 a LPZ 3 těsně před zařízení. jednoho portu RACK PANEL umístění SPD ST 3 maximální pracovní napětí U c 8,1 V DC / 5,7 V AC jmenovitý proud I L 100 ma C2 celkový jmenovitý výbojový proud (8/20 μs) žíla-pe I n 1,6 ka C1 jmenovitý výbojový proud žíla - žíla I n 200 A C2 ochranná napěťová hladina žíla žíla při I n U p 40 V C2 ochranná napěťová hladina žíla PE při I n U p 350 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 65 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 350 V vložný útlum při 100 MHz 1,5 db doba odezvy žíla žíla t a 1 ns doba odezvy žíla PE t a 100 ns krytí IP 20 rozsah pracovních teplot - 40 C + 60 C připojení vstup výstup RJ 45/RJ 45 montáž stojan 19 splňuje požadavky normy ČSN EN A1, A2 DL-Cat. 5e 8 RACK PANEL objednací číslo DL-Cat. 5e 16 RACK PANEL DL-Cat. 5e 24 RACK PANEL

136 DL-Cat. 5e POE Přepěťová ochrana pro Ethernet Cat. 5e svorky/konektor RJ45 Kombinovaná přepěťová ochrana pro Power over Ethernet. Kombinace přepěťové ochrany pro linkovou a napájecí část žílová část napájecí část DL-Cat. 5e POE umístění SPD ST 2+3 maximální pracovní napětí U c 8,5 V DC / 6,0 V AC jmenovitý proud I L 100 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 1,5 ka C2 ochranná napěťová hladina žíla žíla při I n U p 180 V C2 ochranná napěťová hladina žíla PE při I n U p 490 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 60 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 560 V sériový odpor na žílu R 0,27 Ω vložný útlum při 100 MHz < 1,5 db doba odezvy žíla - žíla t a 1 ns doba odezvy žíla - PE t a 100 ns krytí IP 20 rozsah pracovních teplot -40 C C montáž DIN lišta průřez připojených vodičů min. ISO: 0,08 mm 2 ; AWG: 28 max. ISO: 0,5 mm 2 ; AWG: 20 připojení vstup - výstup svorky/rj45 splňuje požadavky normy ČSN EN A1, A2 jmenovité napětí U n 48 V DC maximální pracovní napětí U c 76 V DC / 40 V AC jmenovitý proud I L 350 ma maximální přípustné trvalé zatížení 15,4 W C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 1 ka C2 ochranná napěťová hladina žíla žíla při I n U p 280 V C2 ochranná napěťová hladina žíla PE při I n U p 780 V doba odezvy žíla - žíla t a 25 ns doba odezvy žíla - PE t a 100 ns krytí IP 20 rozsah pracovních teplot -40 C C montáž DIN lišta průřez připojených vodičů min. ISO: 0,08 mm 2 ; AWG: 28 max. ISO: 0,5 mm 2 ; AWG: 20 Připojení vstup - výstup svorky / RJ45 splňuje požadavky normy ČSN EN A1, A2 objednací číslo

137 DL-Cat. 5e POE plus Přepěťová ochrana pro Ethernet Cat. 5e svorky/konektor RJ45 Kombinovaná přepěťová ochrana pro Power over Ethernet. Kombinace přepěťové ochrany pro linkovou a napájecí část linková část napájecí část DL-Cat. 5e POE plus umístění SPD ST 2+3 maximální pracovní napětí U c 8,5 V DC / 6,0 V AC jmenovitý proud I L 100 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 1,5 ka C2 ochranná napěťová hladina žíla žíla při I n U p 180 V C2 ochranná napěťová hladina žíla PE při I n U p 490 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 60 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 560 V sériový odpor na žílu R 0,27 Ω vložný útlum při 100 MHz < 1,5 db doba odezvy žíla - žíla t a 1 ns doba odezvy žíla - PE t a 100 ns krytí IP 20 rozsah pracovních teplot -40 C C montáž DIN lišta průřez připojených vodičů min. ISO: 0,08 mm 2 ; AWG: 28 max. ISO: 0,5 mm 2 ; AWG: 20 připojení vstup - výstup svorky/rj45 splňuje požadavky normy ČSN EN A1, A2 jmenovité napětí U n 48 V DC maximální pracovní napětí U c 76 V DC / 40 V AC jmenovitý proud I L 1 A maximální přípustné trvalé zatížení 48,9 W C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 1 ka C2 ochranná napěťová hladina žíla žíla při I n U p 280 V C2 ochranná napěťová hladina žíla PE při I n U p 780 V doba odezvy žíla - žíla t a 25 ns doba odezvy žíla - PE t a 100 ns krytí IP 20 rozsah pracovních teplot -40 C C montáž DIN lišta průřez připojených vodičů min. ISO: 0,08 mm 2 ; AWG: 28 max. ISO: 0,5 mm 2 ; AWG: 20 Připojení vstup - výstup svorky / RJ45 splňuje požadavky normy ČSN EN A1, A2 objednací číslo

138 DL-100 POE 24 DL-100 POE 48 Přepěťová ochrana pro Ethernet CAT5 svorky/konektor RJ45 Kombinovaná přepěťová ochrana pro Power over Ethernet. Kombinace přepěťové ochrany pro linkovou a napájecí část. linková část napájecí část DL-100 POE 24 DL-100 POE 48 umístění SPD ST 2+3 ST 2+3 maximální pracovní napětí U c 8,1 V DC / 5,7 V AC 8,1 V DC / 5,7 V AC jmenovitý proud I L 100 ma 100 ma C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 5 ka 5 ka C2 ochranná napěťová hladina žíla žíla při I n U p 300 V 300 V C2 ochranná napěťová hladina žíla PE při I n U p 340 V 340 V C3 ochranná napěťová hladina žíla žíla při 1 kv/μs U p 55 V 55 V C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 530 V 530 V sériový odpor na žílu R 1 Ω 1 Ω vložný útlum při 100 MHz 1,5 db 1,5 db doba odezvy žíla - žíla t a 1 ns 1 ns doba odezvy žíla - PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot -40 C C -40 C C montáž na plochu na plochu průřez připojených vodičů pevný max. ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max. ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 připojení vstup - výstup svorky/rj45 svorky/rj45 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 jmenovité napětí U n 24 V DC 48 V DC maximální pracovní napětí U c 52 V DC / 40 V AC 76 V DC / 60 V AC jmenovitý proud I L 1 A 1 A C2 jmenovitý výbojový proud (8/20 μs) na žílu I n 1 ka 1 ka C2 ochranná napěťová hladina žíla žíla při I n U p 210 V 280 V C2 ochranná napěťová hladina žíla PE při I n U p 690 V 690 V doba odezvy žíla - žíla t a 25 ns 25 ns doba odezvy žíla - PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot -40 C C -40 C C montáž na plochu na plochu průřez připojených vodičů pevný max. ISO: 4 mm 2 ; AWG: 11 ISO: 4 mm 2 ; AWG: 11 slaněný max. ISO: 2,5 mm 2 ; AWG: 13 ISO: 2,5 mm 2 ; AWG: 13 Připojení vstup - výstup svorky / RJ45 svorky / RJ45 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

139 VL-B75 F/F VL-SV VL-F75 F/F Přepěťová ochrana pro videorozvody konektory BNC a F nebo svorky Kombinovaná hrubá a jemná přepěťová ochrana určená k ochraně videorozvodů. Instaluje se na rozhraní zón LPZ 1 LPZ 2 a vyšších těsně před zařízení. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. VL-B75 F/F VL-SV A (linka) A (linka) B (SH) B (SH) VL-F75 F/F VL-B75 F/F VL-SV VL-F75 F/F umístění SPD ST 2+3 ST 2+3 ST 2+3 maximální pracovní napětí U c 8,5 V DC / 6 V AC 8,5 V DC / 6 V AC 8,5 V DC / 6 V AC jmenovitý proud I L 60 ma 60 ma 60 ma C2 jmenovitý výbojový proud (8/20 μs) žíla SH I n 5 ka 5 ka 5 ka C2 jmenovitý výbojový proud (8/20 μs) SH - PE I n 5 ka 5 ka 5 ka C2 ochranná napěťová hladina žíla SH při I n U p 150 V 150 V 150 V C2 ochranná napěťová hladina SH PE při I n U p 350 V 350 V 350 V C3 ochranná napěťová hladina žíla SH při 1 kv/μs U p 35 V 35 V 35 V C3 ochranná napěťová hladina SH PE při 1 kv/μs U p 350 V 350 V 350 V sériový odpor na žílu R 0,27 Ω 0,27 Ω 0,27 Ω mezní frekvence žíla SH f G 150 MHz 150 MHz 150 MHz doba odezvy žíla SH t a 1 ns 1 ns 1 ns doba odezvy SH PE t a 100 ns 100 ns 100 ns krytí IP 20 IP 20 IP 20 rozsah pracovních teplot -40 C +80 C -40 C +80 C -40 C +80 C připojení BNC 75 svorky F 75 průřez připojených vodičů ISO: 2,5 mm 2 ; AWG: 13 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo Možnost provedení F/M na dotaz 137

140 Svodič bleskových proudů HX-090 N50 HX-230 N50 Svodič bleskových proudů pro koaxiální vedení konektor N50 Určený k ochraně koaxiálních vedení a telekomunikačních zařízení. Instaluje se na rozhraní zón LPZ 0 A a LPZ 1 na vstupu vedení do objektu. Je vhodný pro kombinované rozvody signálu a napájecího napětí. Příslušenství: viz str. 143 katalogu. 16 HX-090 N50 HX-230 N50 umístění SPD ST 1+2 ST 1+2 maximální pracovní napětí U c 70 V DC 180 V DC výkon P 95 W 640 W jmenovitý proud I L 6 A 6 A D1 bleskový impulzní proud (10/350 μs) žíla PE I imp 2,5 ka 2,5 ka C2 jmenovitý výbojový proud (8/20 μs) žíla PE I n 10 ka 10 ka C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p < 600 V < 650 V vlnová impedance Z 50 Ω 50 Ω vložný útlum < 0,1 db < 0,1 db SWR < 1,2 < 1,2 frekvenční rozsah f 0 3,5 GHz 0 3,5 GHz doba odezvy žíla - PE t a 100 ns 100 ns krytí IP 66 IP 66 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C připojení N 50 N 50 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo HX-xxx N50 F/M HX-xxx N50 F/F

141 Svodič bleskových proudů ZX-xx N50 F/M Svodič bleskových proudů pro koaxiální vedení konektory N50, čtvrtvlnný zkrat Určený k ochraně koaxiálních vedení a telekomunikačních zařízení. Instaluje se na rozhraní zón LPZ 0 A a LPZ 1 a vyšších na vstupu vedení do objektu. Nejsou vhodné pro kombinované rozvody signálu a napájecího napětí. Příslušenství: viz str. 143 katalogu. 16 ZX-xx N50 F/M umístění SPD ST D1 bleskový impulzní proud (10/350 μs) žíla PE I imp 15 ka C2 jmenovitý výbojový proud (8/20 μs) žíla PE I n 20 ka ochranná napěťová hladina žíla PE při 1 kv/μs C3 U P 25 V vlnová impedance Z 50 Ω vložný útlum < 0,2 db SWR < 1,2 krytí IP 20 rozsah pracovních teplot - 40 C C připojení vstup - výstup female N 50 / male N 50 splňuje požadavky normy ČSN EN A1, A2 typ kmitočet objednací číslo ZX-1,9 N50 F/M 1,9 GHz ZX-2,4 N50 F/M 2,4 GHz ZX-3,5 N50 F/M 3,5 GHz ZX-5,8 N50 F/M 5,8 GHz

142 Svodič bleskových proudů FX-090 B75 T FX-230 B75 T Svodič bleskových proudů pro koaxiální vedení konektory BNC Určený k ochraně koaxiálních vedení. Instaluje se na rozhraní zón LPZ 0 A a LPZ 1 na vstupu vedení do objektu. Vhodný jako první stupeň přepěťové ochrany v koordinaci s typem SX. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. konektor BNC FX-090 B75 T FX-230 B75 T umístění SPD ST 1 ST 1 maximální pracovní napětí U c 70 V DC 180 V DC jmenovitý proud I L 4 A 4 A D1 bleskový impulzní proud (10/350 μs) žíla SH I imp 2,5 ka 2,5 ka D1bleskový impulzní proud (10/350 μs) SH PE I imp 2,5 ka 2,5 ka C2 jmenovitý výbojový proud (8/20 μs) žíla SH I n 10 ka 10 ka C2 jmenovitý výbojový proud (8/20 μs) SH - PE I n 10 ka 10 ka C3 ochranná napěťová hladina žíla SH při 1 kv/μs U p 600 V 660 V C3 ochranná napěťová hladina SH PE při 1 kv/μs U p 600 V 660 V vlnová impedance Z 75 Ω 75 Ω vložný útlum < 0,6 db < 0,6 db SWR < 1,2 < 1,2 frekvenční rozsah f 0 2,15 GHz 0 2,15 GHz doba odezvy žíla SH t a 100 ns 100 ns doba odezvy SH PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C připojení BNC 75 BNC 75 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

143 Svodič bleskových proudů FX-090 F75 T FX-230 F75 T Svodič bleskových proudů pro koaxiální vedení konektor F Určený k ochraně koaxiálních vedení. Instaluje se na rozhraní zón LPZ 0 A a LPZ 1 na vstupu vedení do objektu. Vhodný jako první stupeň přepěťové ochrany v koordinaci s typem SX. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. FX-090 F75 T FX-230 F75 T umístění SPD ST 1 ST 1 maximální pracovní napětí U c 70 V DC 180 V DC jmenovitý proud I L 4 A 4 A D1 bleskový impulzní proud (10/350 μs) žíla SH I imp 2,5 ka 2,5 ka D1bleskový impulzní proud (10/350 μs) SH PE I imp 2,5 ka 2,5 ka C2 jmenovitý výbojový proud (8/20 μs) žíla SH I n 10 ka 10 ka C2 jmenovitý výbojový proud (8/20 μs) SH - PE I n 10 ka 10 ka ochranná napěťová hladina žíla SH při 1 kv/μs C3 U p 600 V 660 V ochranná napěťová hladina SH PE při 1 kv/μs C3 U p 600 V 660 V vlnová impedance Z 75 Ω 75 Ω vložný útlum < 0,2 db < 0,2 db SWR < 1,3 < 1,3 frekvenční rozsah f 0 2,15 GHz 0 2,15 GHz doba odezvy žíla SH t a 100 ns 100 ns doba odezvy SH PE t a 100 ns 100 ns krytí IP 20 IP 20 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C připojení F 75 F 75 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

144 SX-090 B75 SX-090 F75 Přepěťová ochrana pro koaxiální vedení konektory BNC a F Jemná přepěťová ochrana určená k ochraně koaxiálních vstupů TV systémů. Vhodná jako druhý stupeň přepěťové ochrany v koordinaci s typem FX. Instaluje se na rozhraní zón LPZ 2 a LPZ 3 těsně před zařízení. Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN, držák GND 2, viz str. 99 katalogu. konektor BNC konektor F SX-090 B75 SX-090 F75 umístění SPD ST 2+3 ST 2+3 maximální pracovní napětí U c 29,1 V DC 29,1 V DC jmenovitý proud I L 4 A 4 A C2 jmenovitý výbojový proud (8/20 μs) žíla PE I n 1,5 ka 1,5 ka C3 ochranná napěťová hladina žíla PE při 1 kv/μs U p 80V 80V vlnová impedance Z 75 Ω 75 Ω vložný útlum < 1 db < 1 db SWR < 1,7 < 1,7 frekvenční rozsah f 1 MHz - 2,15 GHz 1 MHz - 2,15 GHz doba odezvy žíla PE t a 1 ns 1 ns krytí IP 20 IP 20 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C připojení BNC 75 F 75 splňuje požadavky normy ČSN EN A1, A2 ČSN EN A1, A2 objednací číslo

145 Příslušenství Vyobrazení Ukázka použití Příslušenství pro řadové svorky název Hřeben propojovací JRS 10P objednací číslo C41175 C41175 Příslušenství pro HX a ZX název Držák objednací číslo C09720 C09720 Příslušenství pro LSA technologie název Hřebínková uzemňovací lišta Univerzální rozpojovací lišta LSA 2/10 Montážní rám 1 pozice objednací číslo C95712 C95710 C95711 C95712 C95710 C
