1 přehled Rohové skříňky LeMans II Strana 3 3 Rohová skříňka ( cm) inspirovaná slavným automobilovým okruhem MagicCorner Strana 3 11 Rohová skříňka ( cm) klasická elegance REVO 90 Strana 3 15 Individuální řešení pro rohové skříňky (80 a 90 cm) Karusel Strana 3 19 Oblíbená volba pro rohové skříňky 90 cm 3 1

2

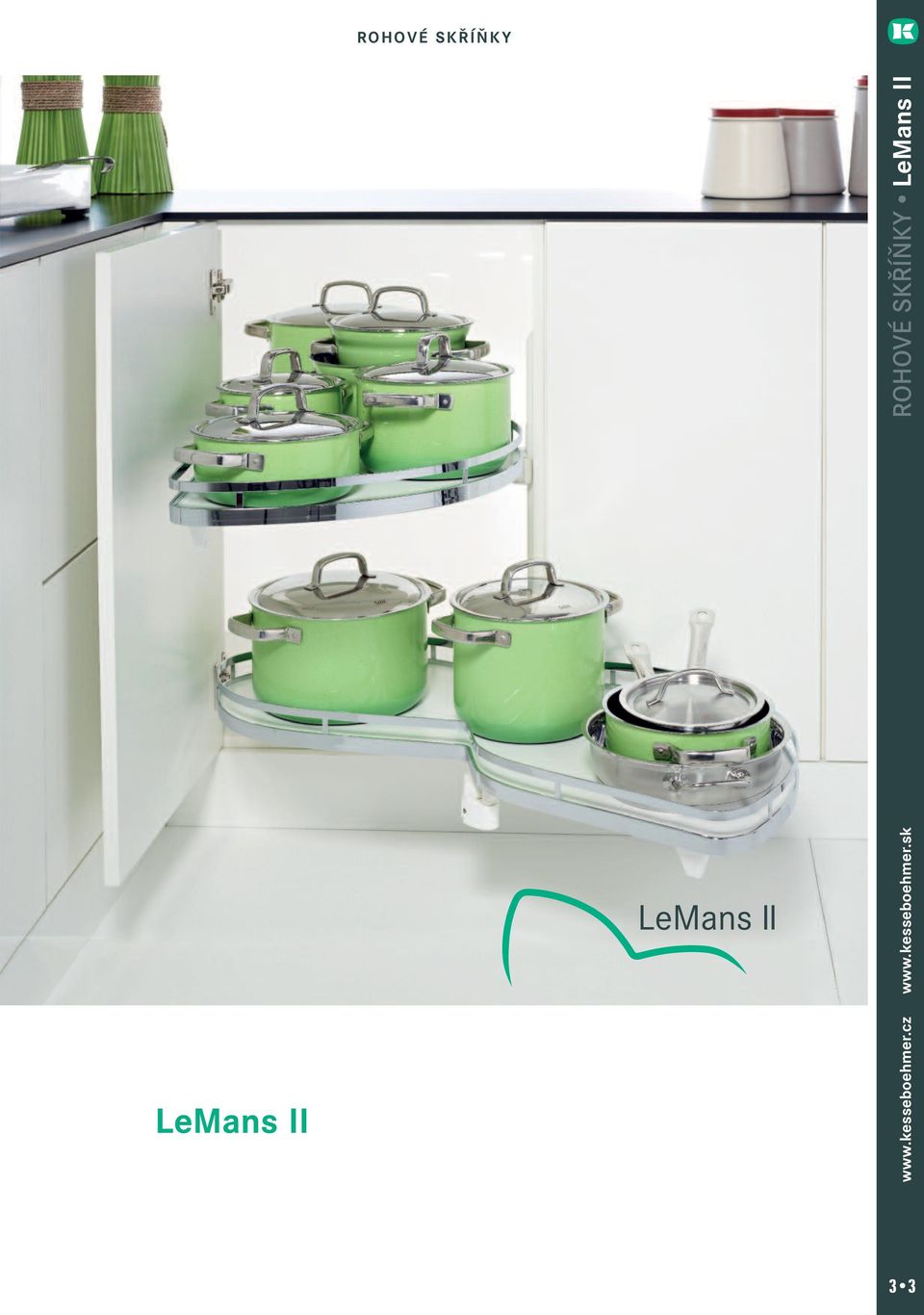

3 Rohové skříňky lemans II rohové skříňky lemans II 3 3

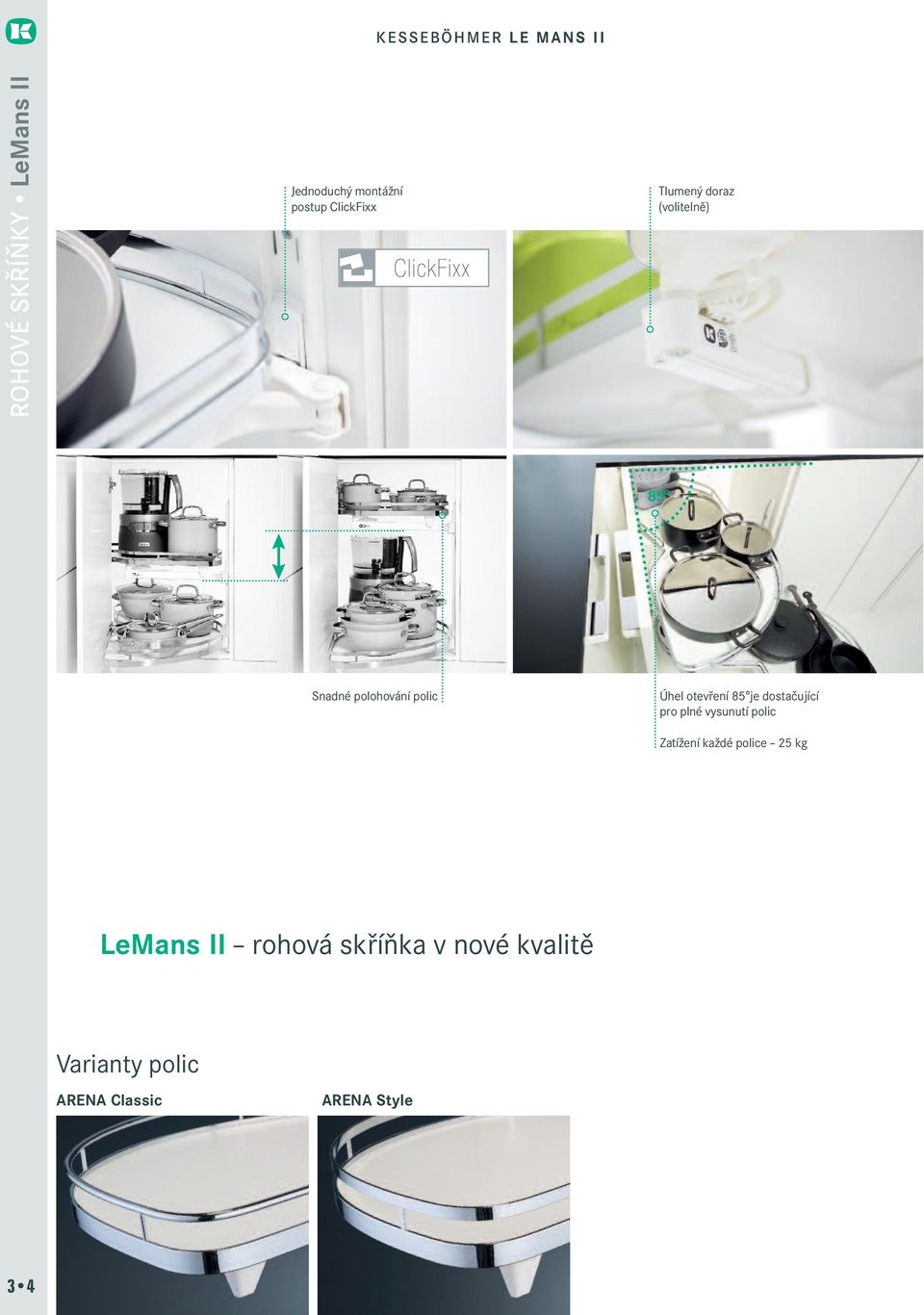

4 kesseböhmer le Mans II rohové skříňky lemans II Jednoduchý montážní postup ClickFixx Tlumený doraz (volitelně) 85 Snadné polohování polic Úhel otevření 85 je dostačující pro plné vysunutí polic Zatížení každé police 25 kg lemans II rohová skříňka v nové kvalitě Varianty polic arena Classic arena style 3 4

5 900 rohové skříňky lemans II příklad: lemans II 500 mm J a B G h J k k F C e 1.2 d příklad: lemans II 450 mm Šířky dvířek mm A B C D E F G H J K příklad: lemans II 600 mm 3 5

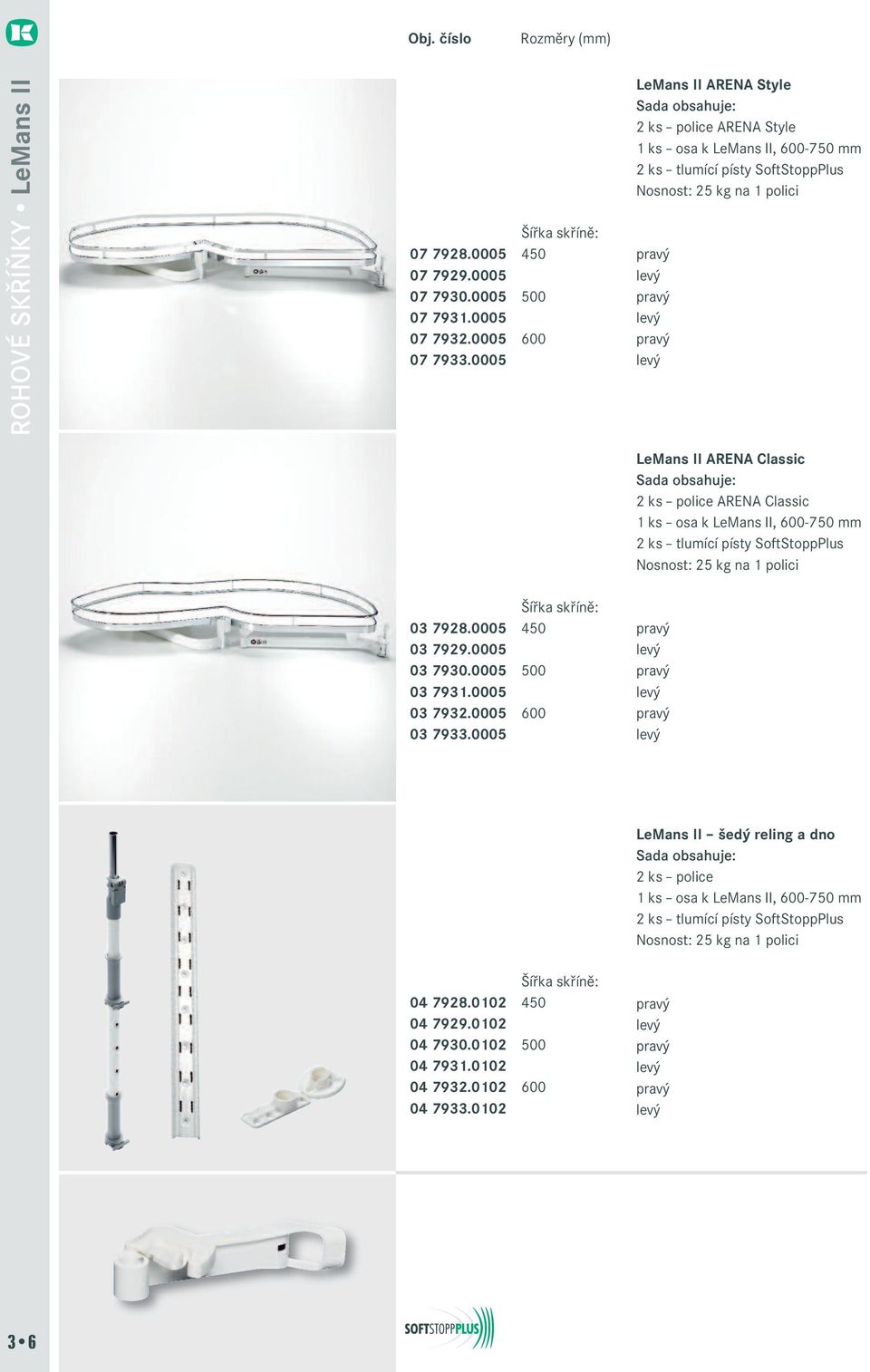

6 obj. číslo Rozměry (mm) rohové skříňky lemans II Šířka skříně: lemans II arena style sada obsahuje: 2 ks police ARENA Style 1 ks osa k LeMans II, mm 2 ks tlumící písty SoftStoppPlus Nosnost: 25 kg na 1 polici lemans II arena Classic sada obsahuje: 2 ks police ARENA Classic 1 ks osa k LeMans II, mm 2 ks tlumící písty SoftStoppPlus Nosnost: 25 kg na 1 polici Šířka skříně: lemans II šedý reling a dno sada obsahuje: 2 ks police 1 ks osa k LeMans II, mm 2 ks tlumící písty SoftStoppPlus Nosnost: 25 kg na 1 polici Šířka skříně:

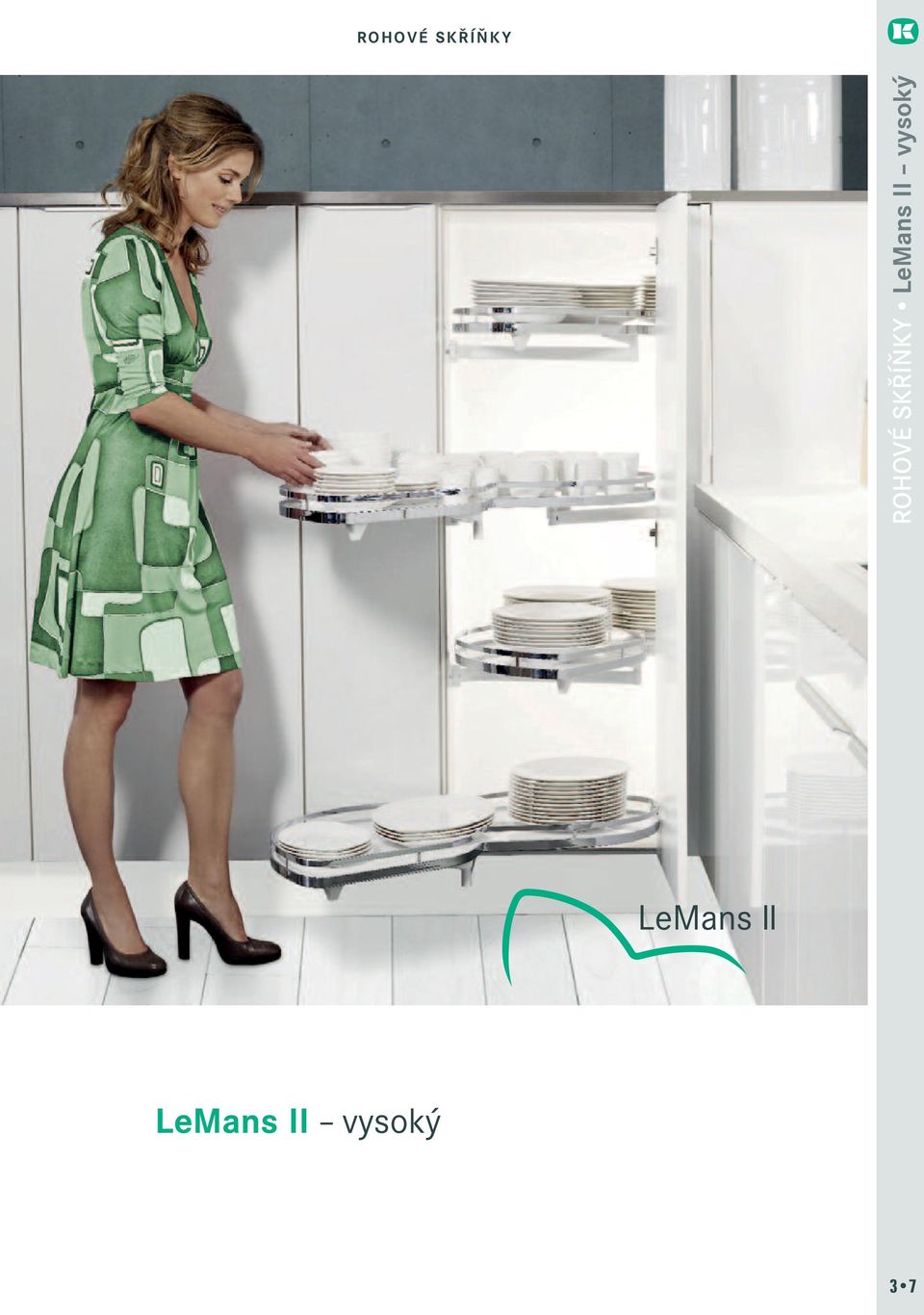

7 Rohové skříňky rohové skříňky lemans II vysoký lemans II vysoký 3 7

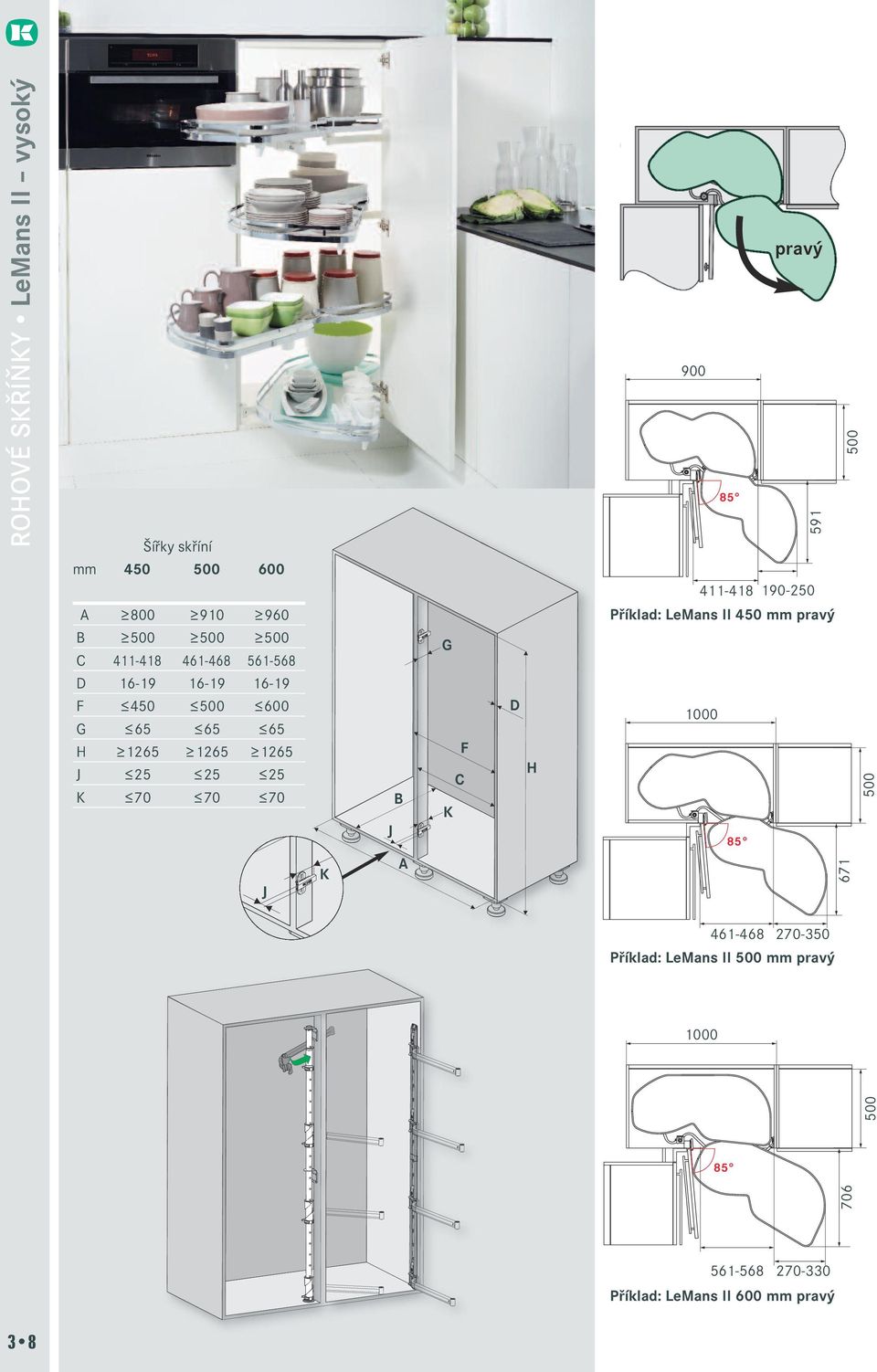

8 rohové skříňky lemans II vysoký Šířky skříní mm A B C D F G H J K J k J B a G F C k d h příklad: lemans II 450 mm příklad: lemans II 500 mm příklad: lemans II 600 mm 3 8

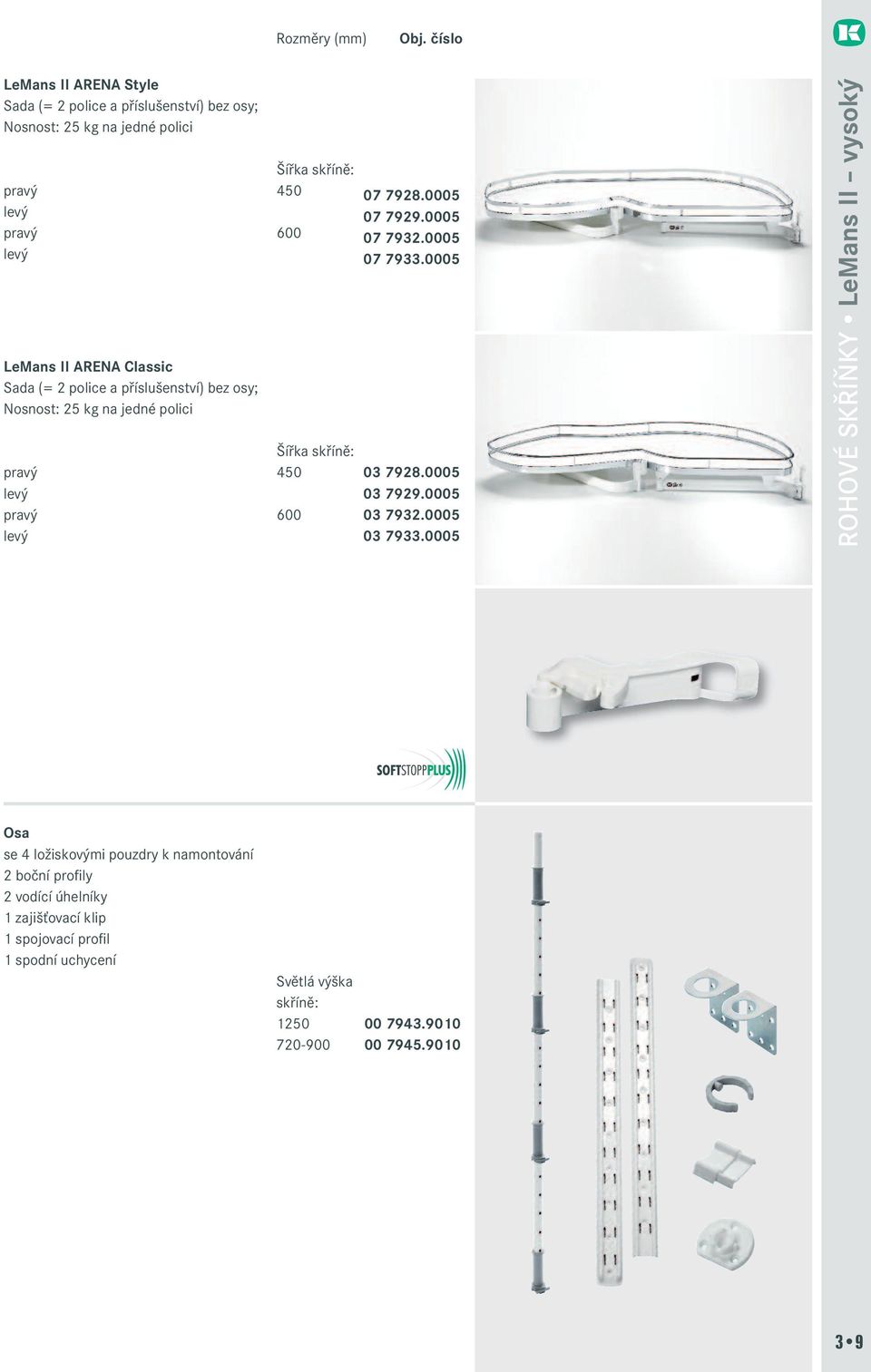

9 Rozměry (mm) obj. číslo lemans II arena style Sada (= 2 police a příslušenství) bez osy; Nosnost: 25 kg na jedné polici lemans II arena Classic Sada (= 2 police a příslušenství) bez osy; Nosnost: 25 kg na jedné polici Šířka skříně: Šířka skříně: rohové skříňky lemans II vysoký osa se 4 ložiskovými pouzdry k namontování 2 boční profily 2 vodící úhelníky 1 zajišťovací klip 1 spojovací profil 1 spodní uchycení Světlá výška skříně:

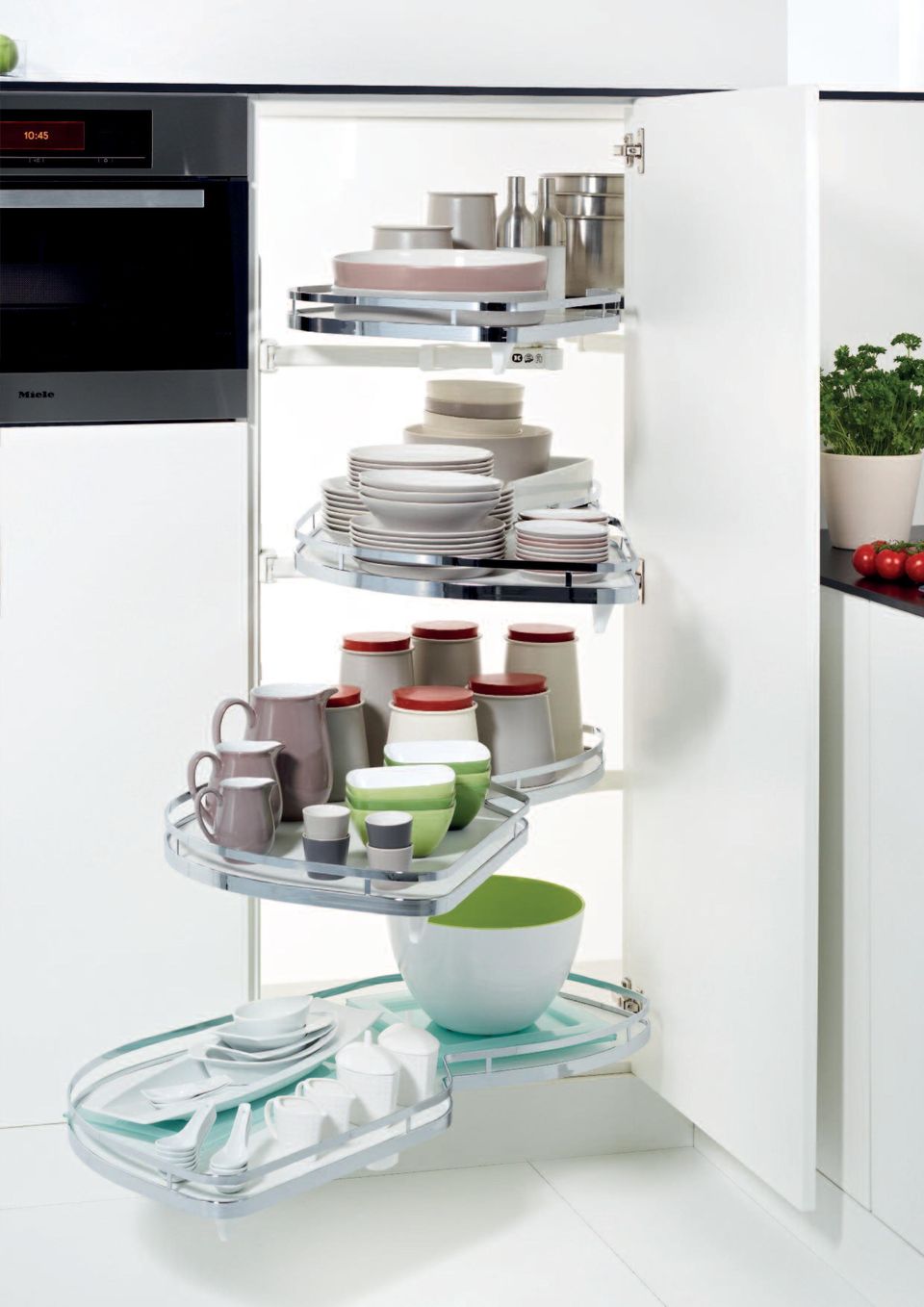

10

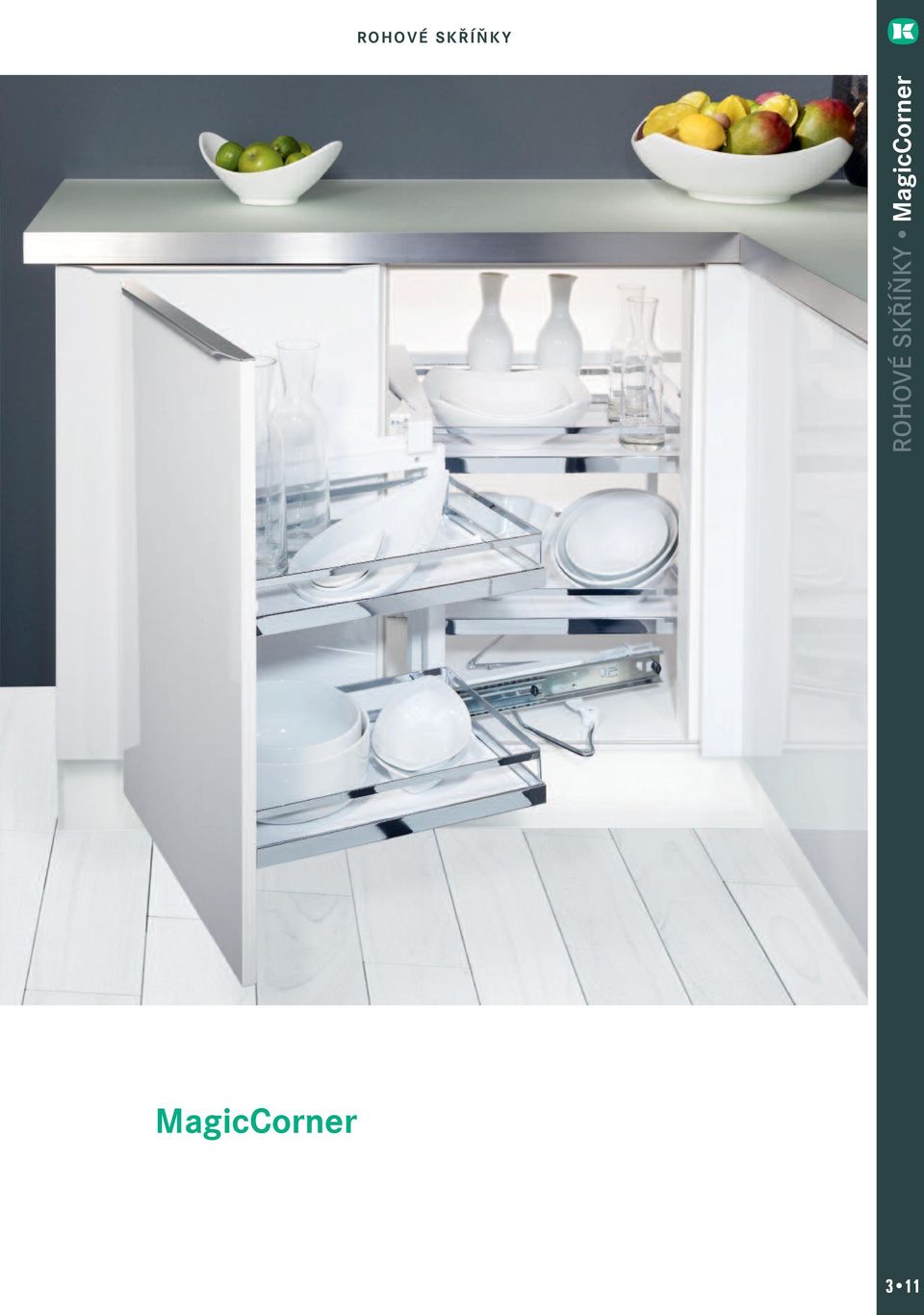

11 rohové skříňky rohové skříňky MagicCorner MagicCorner 3 11

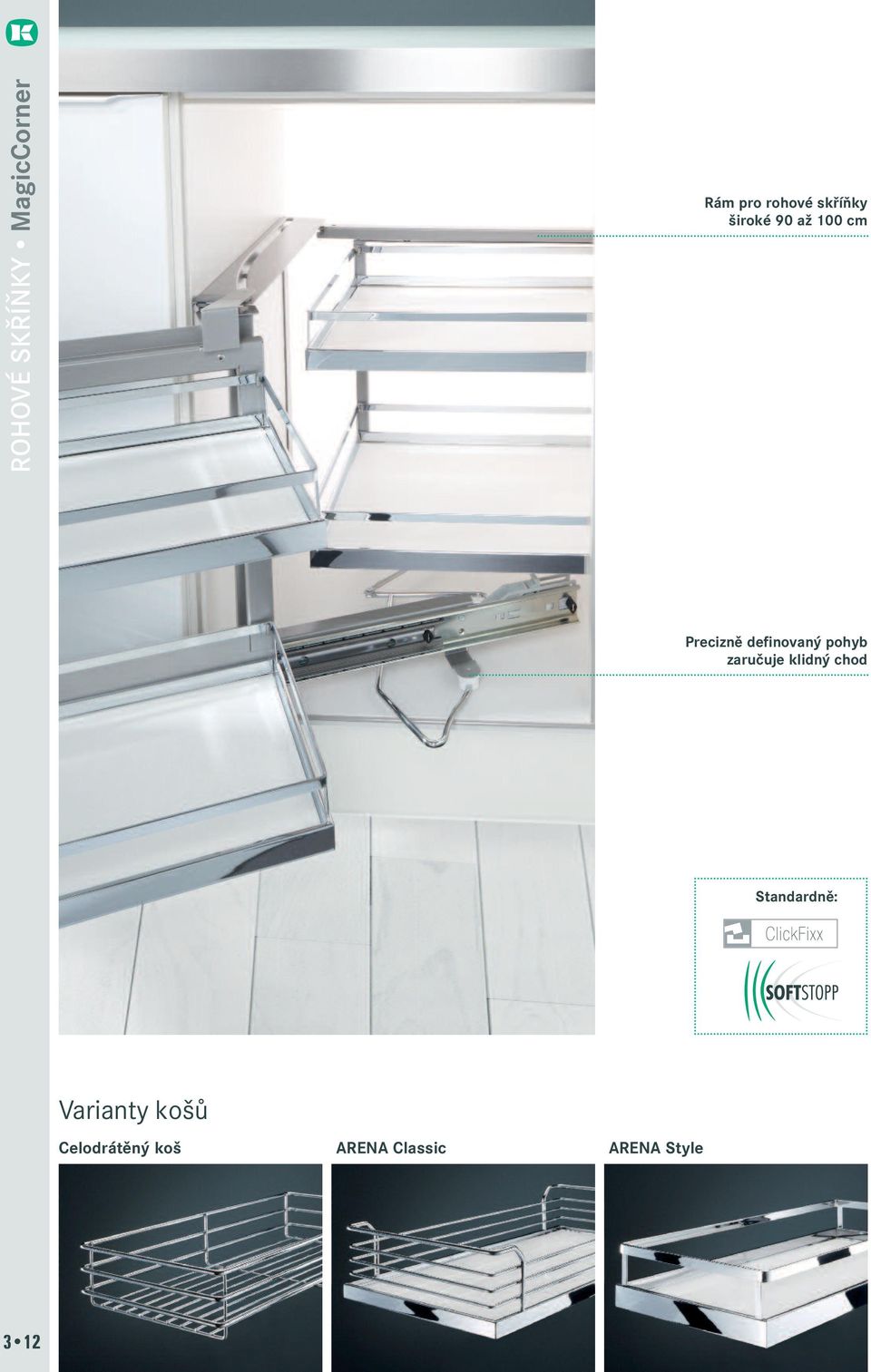

12 rohové skříňky MagicCorner rám pro rohové skříňky široké 90 až 100 cm Precizně definovaný pohyb zaručuje klidný chod standardně: Varianty košů Celodrátěný koš ArENA Classic ArENA style 3 12

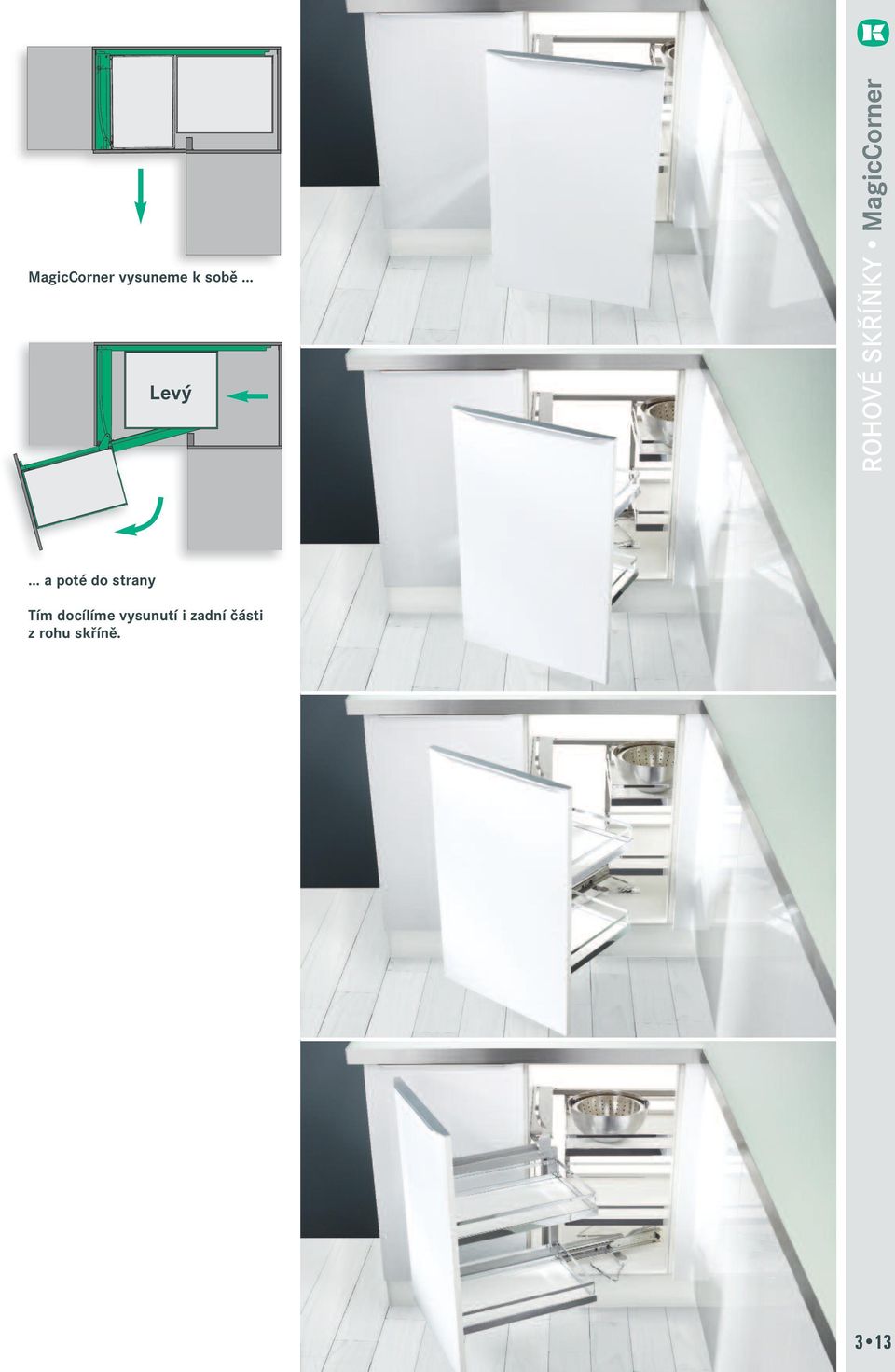

13 MagicCorner vysuneme k sobě... Levý rohové skříňky MagicCorner... a poté do strany Tím docílíme vysunutí i zadní části z rohu skříně. 3 13

14 rohové skříňky MagicCorner otevírání doleva s h s = Světlá šířka skříně: h = Světlá hloubka skříně: v = Světlá výška skříně: Šířka dvířek obj. číslo Rozměry (mm) rohová skříňka mm 485 mm 525 mm 450 mm Nosnost Přední výsuv: 14 kg Zadní výsuv: otevírání doprava otevírání doleva 18 kg výsuv MagicCorner pro rohovou skříňku 90 až 100 cm Standardně Standardně Tlumení koše 295 x 470 x 75 2 koše 390 x 470 x 75 sada košů ArENA style 4 závěsné koše pro výsuv MagicCorner Standardně: Protiskluzný povrch koše 295 x 470 x 88 2 koše 390 x 470 x 88 sada košů ArENA Classic 4 závěsné koše pro výsuv MagicCorner koše 295 x 470 x 85 2 koše 390 x 470 x 85 sada košů stříbrné 4 závěsné celodrátěné koše pro výsuv MagicCorner koše 295 x 470 x 85 2 koše 390 x 470 x 85 sada košů chrom 4 závěsné celodrátěné koše pro výsuv MagicCorner 3 14

15 rohové skříňky revo rohové skříňky revo

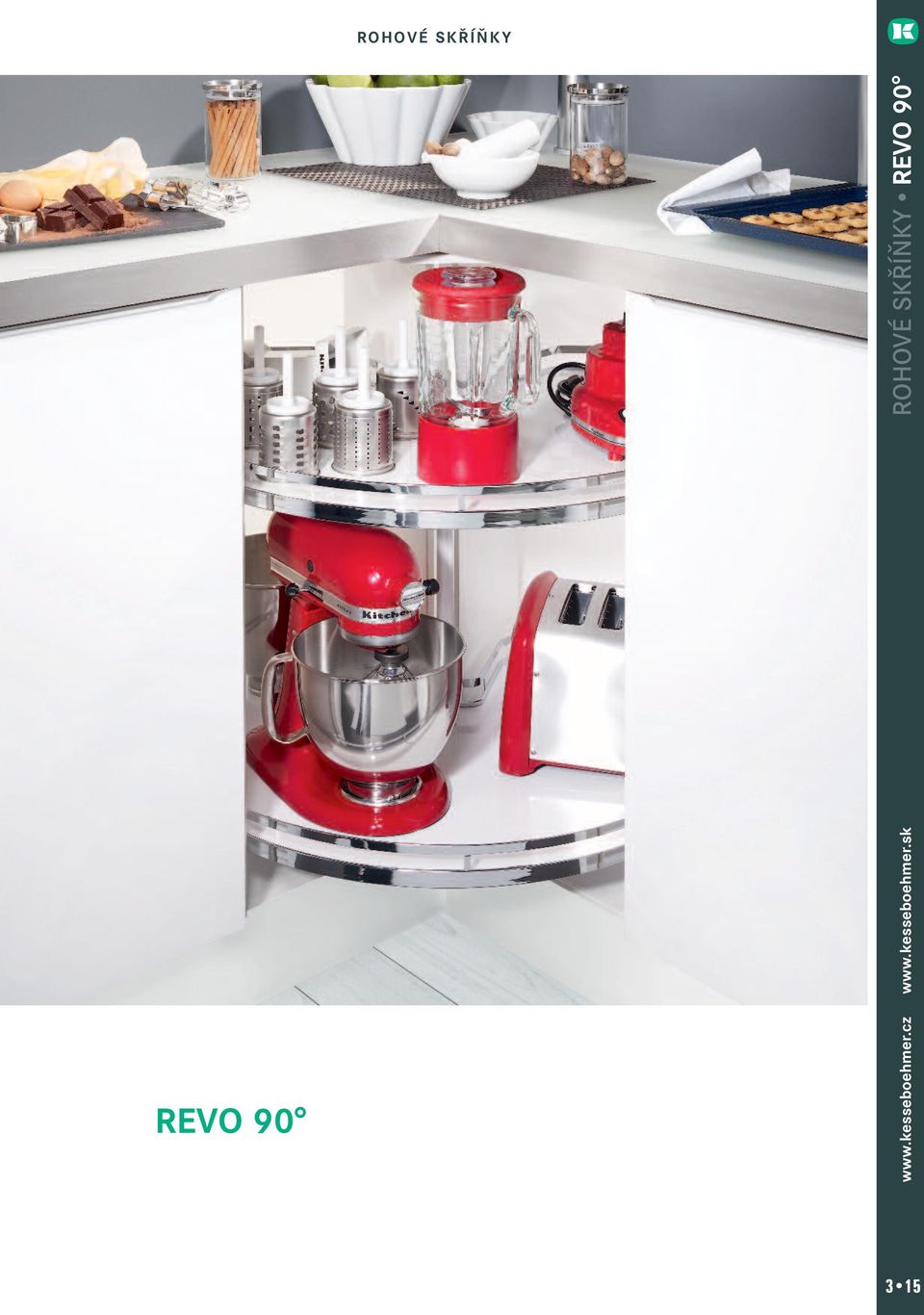

16 rohové skříňky revo 90 výškově nastavitelná osa, bez použití nářadí variabilita použití pro skříně 800 a 900 mm Police ArENA lze kdykoliv přestavět Bez problémů lze doplnit třetí polici i do smontované skříňky standardně: revofit: rychlost dovírání lze jednoduše nastavit Varianty polic ArENA Classic 3 16

17 rohové skříňky rohové skříňky revo 90 Uchycení čela naklapnutím. Rychlá a bezpečná montáž bez použití nářadí. Čela se jednoduše naklapnou, spolehlivě tak ušetříte čas a zaručíte optimální funkci kování. 3 17

18 rohové skříňky revo (800) 16/ (800) 900 (800) 412,5 (362,5) Ø 810 (710) 412,5 (362,5) 560 obj. číslo Rozměry (mm) Světlá výška skříně: osa a kování revo 90 pro rohové skříňky 800 a 900 mm inkl. 4 úchyty čela, 1 nosič otočné osy a 1 posuvný nosič polic ŠxHxV 560 x 468 x 37,5 stropní upevňovací rám Police ArENA Classic Ø 710 Ø 810 pro skříně 800 mm pro skříně 900 mm Doplňková police (pro pánve) pro skříně 900 mm 3 18

19 rohové skříňky rohové skříňky karusel karusel 3 19

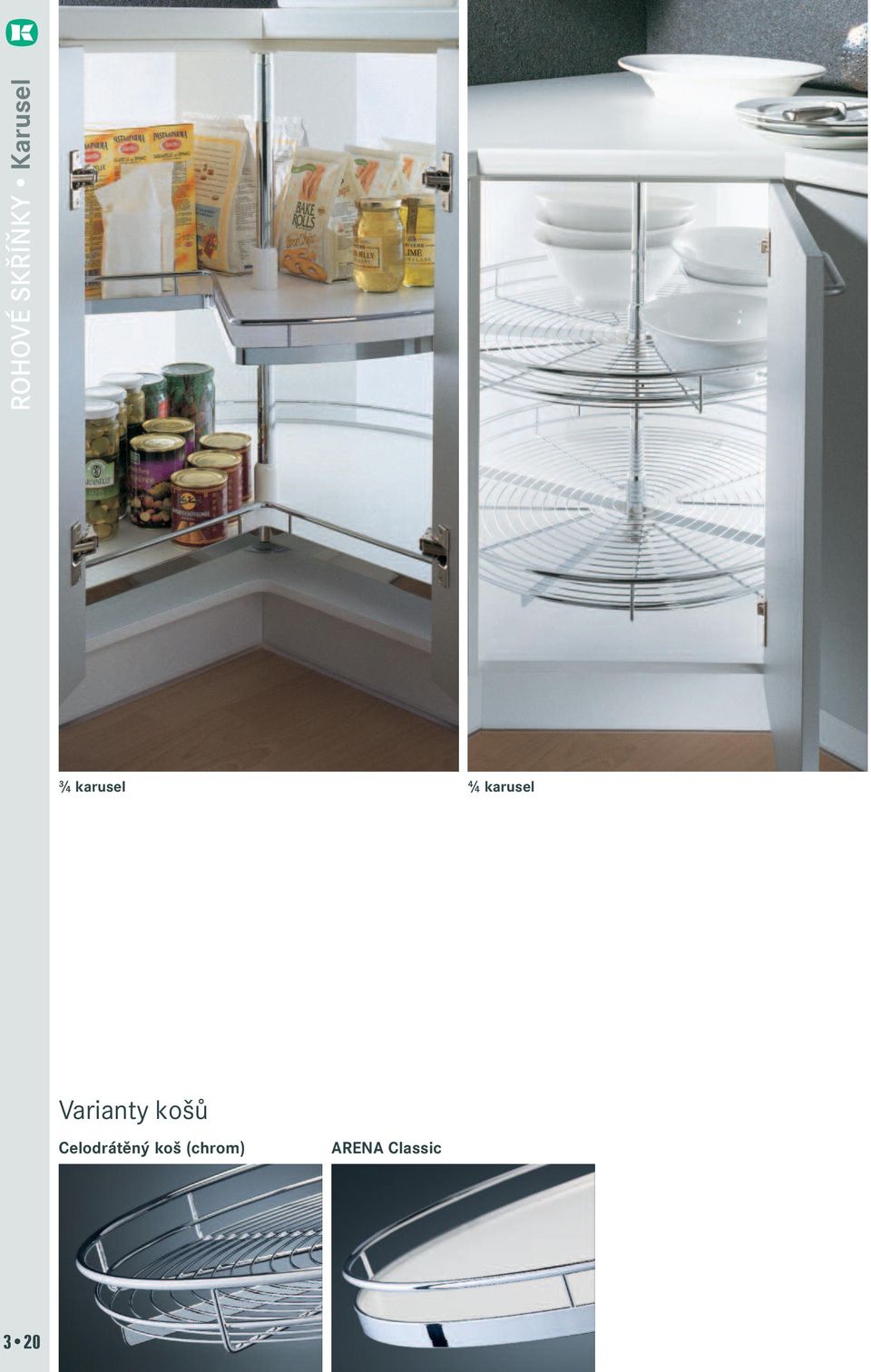

20 rohové skříňky karusel 3/ 4 karusel 4/ 4 karusel Varianty košů Celodrátěný koš (chrom) ArENA Classic 3 20
