Záznam č /1M o monitorování rádiového spektra

Transkript

1 Datum měření: Záznam č /1M o monitorování rádiového spektra Počet příloh: 14 Čas měření: Start 10:00 Stop 16:30 Místa měření: Měřil: Předmět měření: Měřený kmitočet (pásmo): Použité přístroje / Výr. číslo Použité antény / Výr. číslo Zjištěné údaje: MB1 - Malenovice, ul. Zábranní GPS: 49 12'13.52"N, 17 35'41.69"E Monitoring dominantních signálů v blízkosti rodinného domu na adrese Zabrání č.p.564 se zaměřením na signály z rádiových zařízení umístěných na budově SDH Zlín-Malenovice. 80,0000 MHz ,0000 MHz přijímač monitorovací/esmd/r&s/100026, analyzátor spektra/fsq26_20hz-26,5ghz/r&s/ anténa všesměrová širokopásmová 80 MHz - 1,6 GHz/HK033/R&S/ anténa logaritmicko periodická 400 MHz - 3 GHz/HL040/R&S/ V souvislosti s podáním paní, resp. Žádostí o poskytnutí informací dle Zákona č.106/1999 Sb., o svobodném přístupu k informacím, kterou paní zaslala Českému telekomunikačnímu úřadu , a která byla jak prvoinstančním, tak i druhoinstančním rozhodnutím ČTÚ zamítnuta, bylo technické pracoviště odboru kontroly a ochrany spotřebitele OMRS Karlovice téhož úřadu pověřeno prošetřit technické skutečnosti, které paní ve své žádosti a především ve svém rozkladu uvedla. Paní byla dne kontaktována vedoucím OMRS Karlovice em a požádána o součinnost ve smyslu ověření uvedených skutečností (nestandardní chování notebooku, praskání žárovek) na sobotu :00. Dne obdržel vedoucí OMRS Karlovice odpověď ve které bylo uvedeno, že paní v této věci v současné době zastupuje jí zvolená advokátní kancelář a nemohla bez řádné konzultace (která dle jejího vyjádření bude vyžadovat určitý čas) daný termín akceptovat a k výše uvedenému požadavku na součinnost se vyjádří podrobněji až po projednání této záležitosti se svým advokátem. Tato odpověď byla akceptována a paní byla opět em informována o tom, že v daném termínu bude přesto provedeno místní šetření za účelem měření intenzity elektromagnetického pole dominantních signálů v blízkosti bydliště. Na základě těchto skutečností bylo dne bylo provedeno místní šetření a měření formou monitoringu za účelem zjištění intenzity elektromagnetického pole dominantních signálů v blízkosti rodinného domu na adrese Zabrání č.p.564, Zlín se zaměřením na signály z rádiových zařízení (dále jen RZ ) umístěných na budově SDH Zlín-Malenovice. Dne poslala paní ved. OMRS Karlovice konečné stanovisko, ve kterém uvedla Dobrý den, pane inženýre, po dohodě s mým právním zástupcem si Vám k předmětné záležitosti dovoluji zaslat následující sdělení: V době podání stížnosti na Krajskou hygienickou stanici jsme, mimo zdravotních problémů, zaznamenali tyto potíže:

2 - kolaps stolního počítače s integrovaným programem na ovládání kamerového bezpečnostního systému - kolaps notebooku s profesionální grafikou, přičemž po zakoupení nového notebooku i nový notebook upadal do černé obrazovky a hlásil, že nemá operační systém - cca 2 roky stará televize se sama vypínala a zapínala - zamrzání ovládání topení - žehlička nehřála - praskání velkého množství žárovek (např. v pětiramenném lustru praskly hned tři najednou nezhasly jako obvykle, praskly jako malý ohňostroj) Vzhledem k výše uvedenému a k tomu, že žádná námi oslovená osoba nehodlala výše uvedené problémy urychleně řešit, byli jsme nuceni za značné finanční prostředky pořídit odstínění našeho domu proti neionizujícímu záření pocházejícímu z vysílačů na střeše hasičárny. Po instalaci uvedeného odstínění byly výše uvedené problémy minimalizovány. Dle našeho názoru Vámi navrhované měření uvnitř našeho domu není relevantní z důvodu instalace uvedeného odstínění. S pozdravem Mimo ové komunikace s paní provedla kontrolní skupina OMRS Karlovice dne , místní šetření, při kterém bylo zjištěno, že na objektu SDH Zlín-Malenovice se nachází následující zařízení nebo anténní systémy: - Anténní systém ZkS GSM900 a LTE800 provozovaný společností, sestávající se z 6 antén Huawei pro rozsah kmitočtů MHz. Jedná se tedy o kombinované antény sloužící jak pro pásmo GSM900, tak pro pásmo LTE800, z informací zjištěných v aktuálním seznamu BTS jsou GSM sektory směrované do směrů 140, 240 a 340, LTE sektory jsou směrované do směrů 120, 240 a Konektivita k ZkS je přivedena RZ Huawei RTN380, které slouží jako pevný spoj bod-bod pro pásmo 71-76GHz a 81-86GHz provozovaný dle všeobecného oprávnění č. VO-R/23/ Povinná registrace tohoto vysílacího zařízení na adrese proběhla, dle této DB bylo zařízení uvedeno do provozu dne Anténa tohoto zařízení je směrována v azimutu cca 35, tj. v opačném směru RD na adrese Zabrání č.p RZ RLAN Cambium Networks epmp 200 5GHz typu klient, s MAC adresou 00:04:56:EF:74:41 připojené k přístupovému bodu s MAC adresou 00:04:56:EF:74:5B a SSID MP-Zlin, provozovaný dle všeobecného oprávnění č. VO R/12/ v době monitoringu na kmitočtu f = 5710 MHz. Anténa tohoto zařízení je směrována v azimutu cca 30, tj. v opačném směru RD na adrese Zabrání č.p Pevně umístěná všesměrová základnová anténa provozované na vysílacím kmitočtu f = dle platného IO Statutárním městem Zlín. - Dále bylo dle DB ČTÚ zjištěno, že na adrese Zabrání č.p. bydlí pan, vol. značka provozující amatérskou rádiovou službu pro operátorskou třídu N dle platného IO č. v době místního šetření však nebyl provoz této služby zjištěn. Z uvedených skutečností vyplývá, že ve směru umístění RD na adrese Zabrání č.p.582 jsou umístěny pouze antény systému GSM900 a LTE800. Provedeným měřením, a dle přijímaných

3 úrovní intenzity elektromagnetického pole byla tato skutečnost potvrzena. Ve směru objektu SDH Zlín-Malenovice a v jeho blízkosti byly v měřícím bodě MB1 (ve vzdálenosti cca 49m od budovy SDH) měřením jednotlivých kmitočtových pásem zjištěny následující maximální hodnoty intenzit elektromagnetického pole: Kmitočtové pásmo Anténa Polarizace Azimut f max E max E max *E limit [MHz] [dbuv/m] [V/m] [V/m] 87,5-108 MHz HK033 V - 91,6 96,1 0,06 61, MHz HK033 V - 164,3 80,9 0,01 61, MHz HK033 V ,0 0,01 67, MHz HL040 H 0-360, ,7 0,03 76, MHz HK033 V - 808,8 112,3 0,41 85, MHz HL040 H cca 9 806,2 131,3 3,55 85, MHz HL040 H+45 cca 9 806,2 134,5 5,01 85, MHz HK033 V - 946,6 119,8 0,98 92, MHz HL040 H cca 9 946,6 121,4 1,17 92, MHz HL040 H+45 cca 9 946,8 113,0 0,45 92, MHz HK033 V ,9 0,06 132, MHz HL040 H cca ,6 82,8 0,01 132, MHz HL040 H cca ,7 95,6 0,06 137,00 *limitní hodnota intenzity elektromagnetického pole pro zjištěný fmax (dle Nařízení vlády č.291/2015 Sb.) pro 10MHz<f <400MHz Elimit = 61 V/m, pro 400MHz< f<2000mhz Elimit = 0,003*f 0,5, pro 2G<f<300GHz Elimit = 137 Závěr: Z výše uvedené tabulky je zřejmé, že intenzita elektromagnetického pole nebyla překročena v žádném z monitorovaných pásem a dosáhla maximální hodnoty 5,01 V/m v pásmu LTE 800 (limitní hodnota je dle Nařízení vlády č. 291/2015 Sb. pro pásmo 800 MHz E limit=85 V/m Bylo však zjištěno, že dle vyjádření Krajské hygienické stanice Zlínského kraje (dále jen KHSZK ), čj. KHSZL 17895/2015 byla ve věci: Rekonfigurace telekomunikační stanice radiotelefonní sítě tato rekonfigurace odsouhlasena a v odůvodnění mimo jiné uvedeno: Na stanici bude celkem pět panelových antén, nově se instalují tři antény pro pásmo 800MHz, tj. na uvedené lokalitě by mělo být KHSZK schváleno použití 5-ti panelových antén. Místním šetřením bylo však zjištěno, že na ZkS umístěné na objektu SDH Zlín-Malenovice je umístěno 6 panelových antén. Dle DB ČTÚ by na uvedené lokalitě měly být umístěny 3 sektorové antény pro pásmo GSM900 a 3 sektorové antény pro pásmo LTE800. Mohlo tedy dojít ze strany společnosti k pochybení při oznámení této skutečnosti Krajské hygienické stanici Zlínského kraje. Z výše uvedeného měření však v žádném případě nebylo zjištěno překračování limitních hodnot intenzity elektromagnetického pole. Vzhledem k výše uvedené komunikaci s paní a především s ohledem na její poslední stanovisko z , ve kterém sděluje, že Po instalaci uvedeného odstínění byly výše uvedené problémy minimalizovány. Dle našeho názoru Vámi navrhované měření uvnitř našeho domu není relevantní z důvodu instalace uvedeného odstínění. bylo upuštěno od dalších pokusů o umožnění prověření skutečností, které uvedla ve svém rozkladu k prvoinstančnímu rozhodnutí. Datum: Zpracoval: Podpis

4 Příloha č. 1. k Záznamu o monitorování č /1m MB1 Zabrání č.p.582 Obr. 1: Umístění měřícího bodu, ZkS a RD Zabrání č.p.564

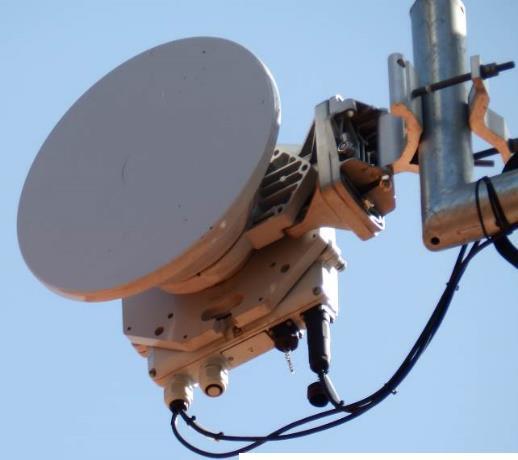

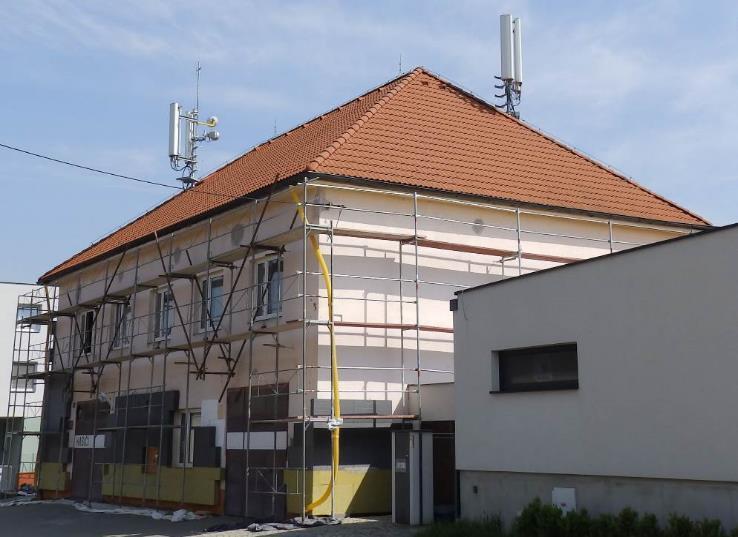

5 Obr. 2: Objekt SDH Zlín-Malenovice a umístění anténních systémů na střeše objektu. Příloha č. 2. k Záznamu o monitorování č /1m Obr. 3:Osazení anténními systémy pravého stožáru 3x anténa Huawei pro pásmo GSM900 a LTE pásmo GSM900 a LTE x anténa Huawei ZkS pro 2 RZ Huawei RTN380, pevný spoj bod-bod pro pásmo 71-76GHz a 81-86GHz provozovaný dle všeobecného oprávnění č. VO-R/23/ , anténa tohoto zařízení je směrována v azimutu cca 35, tj. v opačném směru RD na adrese Zabrání č.p. 582.

6 3 4 3 RZ RLAN Cambium Networks epmp 200 5GHz, provozovaný dle všeobecného oprávnění č. VO-R/12/ v době monitoringu na kmitočtu f = 5710 MHz, anténa tohoto zařízení je směrována v azimutu cca 30, tj. v opačném směru RD na adrese Zabrání č.p Pevně umístěná všesměrová základnová anténa provozované na vysílacím kmitočtu f = dle IO č /TI Statutárním městem Zlín. Obr. 4:Osazení anténními systémy levého stožáru

7 Marker: MHz dbµv/m Příloha č. 3. k Záznamu o monitorování č /1m M 400M 600M 800M 1G 1.2G 1.4G 1.6G 1.8G 2G Obr. 5: MB , 11:00-11:10, Přehledové spektrum v rozsahu kmitočtů MHz Monitorovací přijímač ESMD v režimu MaxHold, všesměrová anténa HK033, polarizace V, vložený útlum 20dB, Detektor=Peak, IF=120kHz, Step=100kHz, measure time=default Patrné dominantní signály v pásmech GSM900, LTE800, VKV, UMTS a úzkopásmové signály PPS. f = 954,6 MHz, E = 101, = 121,7 dbuv/m. Obr. 6: MB , 11:00-11:10, Průběh intenzity elektromagnetického pole v rozsahu kmitočtů MHz s hodnotami úrovní vyšších jak 80 dbuv/m (při započtení vloženého 20dB útlumu)

8 Marker: 91.6 MHz 76.1 dbµv/m Příloha č. 4. k Záznamu o monitorování č /1m M 90M 95M 100M 105M 108M Obr. 7: MB , 11:00-11:10, Přehledové spektrum v pásmu VKV vysílačů. Monitorovací přijímač ESMD v režimu MaxHold, všesměrová anténa HK033, polarizace V, vložený útlum 20dB, Detektor=Peak, IF=250kHz, Step=100kHz, measure time=default f = 91,6 MHz (Rádio Zlín na 91,7MHz), E = 76, = 96,1 dbuv/m. Obr. 8: MB , 11:00-11:10, Průběh intenzity elektromagnetického pole v pásmu VKV vysílačů, tj MHz s hodnotami úrovní vyšších jak 60 dbuv/m (při započtení vloženého 20dB útlumu)

9 Marker: MHz 60.9 dbµv/m Příloha č. 5. k Záznamu o monitorování č /1m M -15M -5M 164M +5M +15M +20M Obr. 9: MB , 11:40-11:55, Přehledové spektrum v pásmu AS a PPS tj MHz Monitorovací přijímač ESMD v režimu MaxHold, všesměrová anténa HK033, polarizace V, vložený útlum 20dB, Detektor=Peak, IF=15kHz, Step=12,5kHz, measure time=100ms f = 164,3 MHz (MV), E = 60, = 80,9 dbuv/m. Marker: 512 MHz 58 dbµv/m M 500M 550M 600M 650M 700M 750M 790M Obr. 10: MB , 12:00-12:10, Přehledové spektrum v pásmu TV DVB-T tj MHz Monitorovací přijímač ESMD v režimu MaxHold, všesměrová anténa HK033, polarizace V, vložený útlum 20dB, Detektor=Peak, IF=1MHz, Step=1MHz, measure time=default f = 512 MHz (DVB-T kanály 25 a 26, Zlín Tlustá hora), E = = 78 dbuv/m.

10 Příloha č. 6. k Záznamu o monitorování č /1m Marker: MHz 92.3 dbµv/m M 795M 800M 805M 810M 815M 820M M Obr. 11: MB , 12:20-12:30, Přehledové spektrum v pásmu LTE800 Monitorovací přijímač ESMD v režimu MaxHold, všesměrová anténa HK033, polarizace V, vložený útlum 20dB, Detektor=Peak, IF=250kHz, Step=200kHz, measure time=default f = 808,8MHz a po přičtení korekce dvou bloků LTE800 o B=10 MHz (celkem 20MHz) k= 10logB 20MHz/B 0,25MHz= 19dB, E = 92, = 131,3 dbuv/m. Obr. 12: MB , 12:20-12:30, Průběh intenzity elektromagnetického pole v pásmu LTE s hodnotami úrovní vyšších jak 80 dbuv/m (při započtení vloženého 20dB útlumu)

11 Příloha č. 7. k Záznamu o monitorování č /1m Marker: MHz 99.8 dbµv/m M 930M 940M 950M M Obr. 13: MB , 12:32-12:42, Přehledové spektrum v pásmu GSM900 Monitorovací přijímač ESMD v režimu MaxHold, všesměrová anténa HK033, polarizace V, vložený útlum 20dB, Detektor=Peak, IF=250kHz, Step=200kHz, measure time=default f = 946,6MHz (ZkS GSM900 ), E = 99, = 119,8 dbuv/m. Obr. 14: MB , 12:32-12:42, Průběh intenzity elektromagnetického pole v pásmu GSM900 s hodnotami úrovní vyšších jak 80 dbuv/m (při započtení vloženého 20dB útlumu)

12 Marker: GHz 75.9 dbµv/m Příloha č. 8. k Záznamu o monitorování č /1m G 1.9G 1.92G 1.94G 1.96G 1.98G Obr. 15: MB , 11:00-11:10, Přehledové spektrum v rozsahu kmitočtů MHz Monitorovací přijímač ESMD v režimu MaxHold, všesměrová anténa HK033, polarizace V, vložený útlum 20dB, Detektor=Peak, IF=120kHz, Step=100kHz, measure time=default f = 1954,0 MHz, E = 75, = 95,9 dbuv/m.

13 Příloha č. 9. k Záznamu o monitorování č /1m Marker: MHz 103 dbµv/m M 1G 1.5G 2G 2.5G 3G Obr. 16: MB , 15:00-15:10, Přehledové spektrum v rozsahu kmitočtů MHz Monitorovací přijímač ESMD v režimu MaxHold, LPA anténa HL040, polarizace H, vložený útlum 20dB, Detektor=Peak, IF=120kHz, Step=100kHz, measure time=default Patrné dominantní signály v pásmech GSM900, LTE800, UMTS a úzkopásmové signály PPS. f = 946,6 MHz, E = = 123 dbuv/m. Obr. 17: MB , 15:00-15:10, Průběh intenzity elektromagnetického pole v rozsahu kmitočtů MHz s hodnotami úrovní vyšších jak 90 dbuv/m (při započtení vloženého 20dB útlumu)

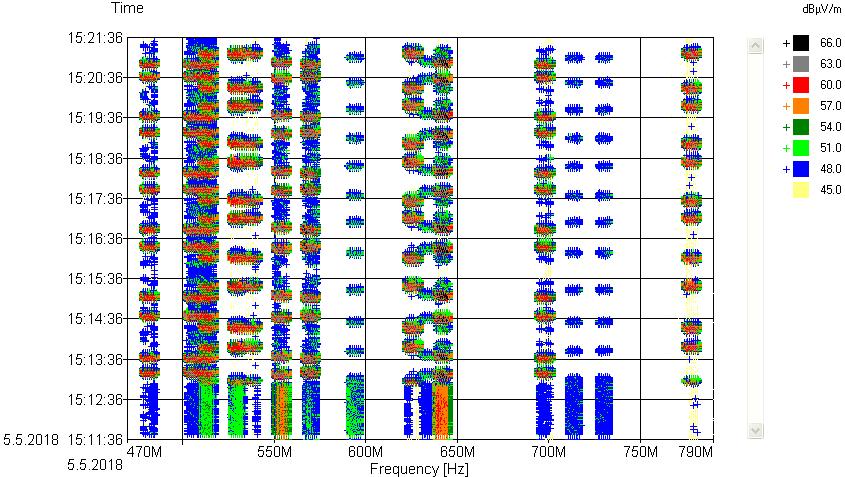

14 Příloha č. 10. k Záznamu o monitorování č /1m Marker: 644 MHz 69.7 dbµv/m M 500M 550M 600M 650M 700M 750M 790M Obr. 18: MB , 15:00-15:10, Přehledové spektrum v pásmu TV DVB-T Monitorovací přijímač ESMD v režimu MaxHold, LPA anténa HL040, plynulé otáčení antény v azimutu a pod dobu měření, polarizace H, vložený útlum 20dB, Detektor=Peak, IF=1MHz, Step=1MHz, measure time=default f = 644 MHz (DVB-T kanál 42, Zlín - Jižní svahy), E = 69, = 89,7 dbuv/m. Obr. 19: MB , 15:00-15:10, Průběh intenzity elektromagnetického pole v rozsahu kmitočtů MHz s hodnotami úrovní vyšších jak 65 dbuv/m (při započtení vloženého 20dB útlumu)

15 Marker: MHz 95.3 dbµv/m Příloha č. 11. k Záznamu o monitorování č /1m M 795M 800M 805M 810M 815M 820M 825M Obr. 20: MB , 12:20-12:30, Přehledové spektrum v pásmu LTE800 Monitorovací přijímač ESMD v režimu MaxHold, LPA anténa HL040 ve směru ZkS polarizace H, vložený útlum 20dB, Detektor=Peak, IF=250kHz, Step=200kHz, measure time=default. Maximální intenzita elektromagnetického pole s připočtením vloženého útlumu 20 db a po přičtení korekce dvou bloků LTE800 o B=10 MHz (celkem 20MHz) k= 10logB 20MHz/B 0,25MHz= 19dB na kmitočtu f = 806,2MHz (ZkS LTE800, E = 95, = 134,3 dbuv/m. Obr. 21: MB , 12:20-12:30, Průběh intenzity elektromagnetického pole v pásmu LTE s hodnotami úrovní vyšších jak 85 dbuv/m (při započtení vloženého 20dB útlumu)

16 Příloha č. 12. k Záznamu o monitorování č /1m Marker: MHz dbµv/m M 930M 940M 950M 960M 965M Obr. 22: MB , 15:34-15:44, Přehledové spektrum v pásmu GSM900 Monitorovací přijímač ESMD v režimu MaxHold, LPA anténa HL040 ve směru ZkS polarizace H, vložený útlum 20dB, Detektor=Peak, IF=250kHz, Step=200kHz, measure time=default. Maximální intenzita elektromagnetického pole s připočtením vloženého útlumu 20 db na kmitočtu f = 946,6MHz (ZkS GSM900 ), E = 101, = 121,4 dbuv/m. Obr. 23: MB , 15:34-15:44, Průběh intenzity elektromagnetického pole v pásmu GSM900 s hodnotami úrovní vyšších jak 80 dbuv/m (při započtení vloženého 20dB útlumu)

17 Příloha č. 13. k Záznamu o monitorování č /1m Marker: MHz 93.5 dbµv/m M 795M 800M 805M 810M 815M 822M Obr. 24: MB , 15:57-16:07, Přehledové spektrum v pásmu LTE800 Monitorovací přijímač ESMD v režimu MaxHold, LPA anténa HL040 ve směru ZkS polarizace +45, vložený útlum 20dB, Detektor=Peak, IF=250kHz, Step=200kHz, measure time=default. Maximální intenzita elektromagnetického pole s připočtením vloženého útlumu 20 db na kmitočtu f = 806,2MHz (ZkS LTE800 ), E = 93, = 113,5 dbuv/m. Marker: MHz 92.9 dbµv/m M 930M 940M 950M 960M 965M Obr. 25: MB , 15:45-15:55, Přehledové spektrum v pásmu GSM900 Monitorovací přijímač ESMD v režimu MaxHold, LPA anténa HL040 ve směru ZkS polarizace +45, vložený útlum 20dB, Detektor=Peak, IF=250kHz, Step=200kHz, measure time=default. Maximální intenzita elektromagnetického pole s připočtením vloženého útlumu 20 db na kmitočtu f = 946,8MHz (ZkS GSM900, E = = 113 dbuv/m.

18 Příloha č. 14. k Záznamu o monitorování č /1m Marker: GHz 62.8 dbµv/m G 1.9G 1.92G 1.94G 1.96G 1.98G Obr. 26: MB , 15:00-15:10, Přehledové spektrum v pásmu UMTS Monitorovací přijímač ESMD v režimu MaxHold, LPA anténa HL040, polarizace H, vložený útlum 20dB, Detektor=Peak, IF=120kHz, Step=100kHz, measure time=default f = 1943,6 MHz, E = 62, = 82,8 dbuv/m. Marker: GHz 75.6 dbµv/m G 2.12G 2.13G 2.14G 2.15G 2.16G 2.17G Obr. 27: MB , 15:00-15:10, Přehledové spektrum v pásmu UMTS Monitorovací přijímač ESMD v režimu MaxHold, LPA anténa HL040, polarizace H, vložený útlum 20dB, Detektor=Peak, IF=120kHz, Step=100kHz, measure time=default f = 2135,7 MHz, E = 75, = 95,6 dbuv/m.
