6 Řešení na míru, které splní i ty nejnáročnější představy o zachování designu interiéru.

7 Exclusive Economic

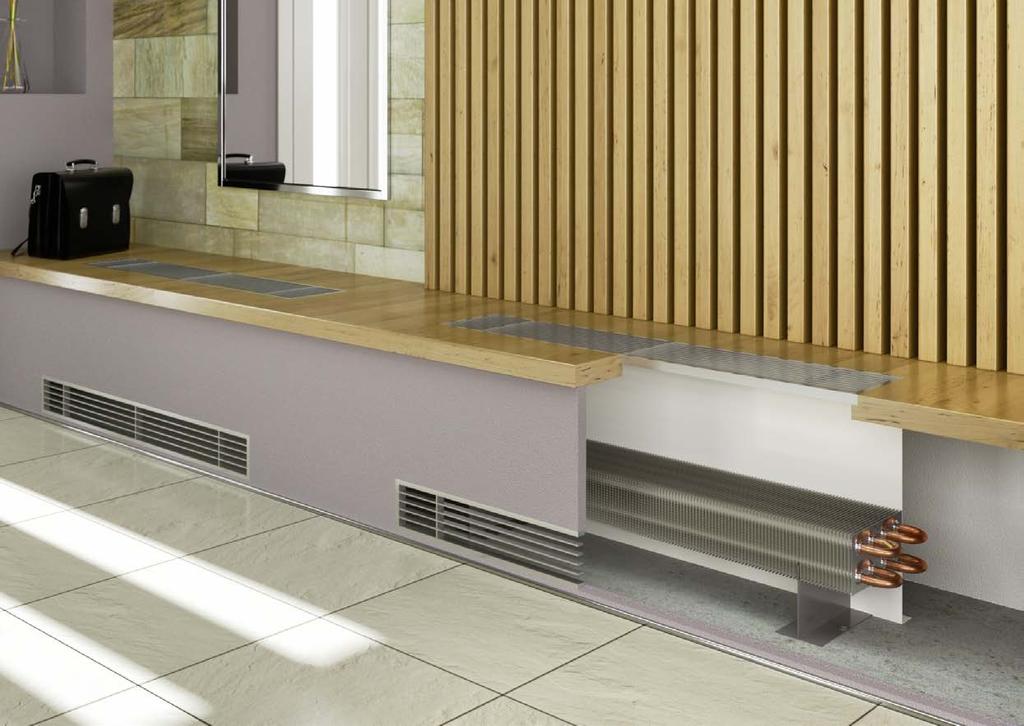

8 Exclusive Černě lakovaný výměník Economic Výměník bez povrchové úpravy OTOPNÉ VÝMĚNÍKY Exclusive Economic Srdcem konvektorů je otopný výměník. Jeho použití je však mnohem širší. Představte si, že chcete, aby vaše otopná tělesa prakticky zcela splynula s interiérem. Zabudujte výměníky do materiálů, ze kterých je kompaktně tvořen celý interiér.

9 Exclusive, Economic Technické údaje Výška výměníku Šířka Délka Výkon Maximální provozní přetlak, mm,, 1, 200 mm 800, 1 000, 1 200, 1 400, 1 600, 1 800, 2 000, 2 200, 2 400, 2 600, 2 800, mm dle výšky zakrytování výměníku viz tabulky výkonů a opravných součinitelů na odlišnou výšku skříně 1,2 MPa Maximální provozní teplota 110 C Připojovací závit vnitřní G 1/2" Objednací kód viz str Exclusive Černě lakovaný výměník. Popis Výměník tepla s nízkým obsahem vody je vhodný pro individuální instalaci zejména v místech, kde se vyžaduje kompaktnost interiéru z hlediska použitých materiálů. Při dodržení určitých podmínek je tak možné otopné výměníky zakrýt téměř jakýmkoliv materiálem pro jejich hladké zakomponování do prostoru. Výměník je vyroben z měděných trubek a hliníkových lamel. Obsah standardní dodávky Al/Cu výměník tepla s nízkým obsahem vody, odvzdušňovacím ventilem a s unikátně tvarovanými lamelami pro vyšší tepelný výkon návod k montáži tělesa komplet je balen do pevné PVC fólie s ochrannými kryty hran Volitelná specifikace stěnové a stojánkové konzoly pro osazení otopného výměníku (viz strana 12) Economic Výměník bez povrchové úpravy. Typy výměníků Typ 22 Typ 32 Typ 42 Typ 11 Typ 21 Typ 31 Typ 41 9

10 PŘEHLED TYPŮ 25 typ 11 typ 21 typ typ 31 typ typ 41 typ Technické změny vyhrazeny.

11 TEPELNÉ VÝKONY Tepelné výkony [W] při t 1 /t 2 /t i = při 75/65/20 C (Δt=), 65/55/20 C (Δt=40) a 55/45/20 C (Δt=30) / EN 442 Výkony v tabulce jsou uvedeny pro výšku skříně konvektoru 200 mm Exclusive, Economic BP 11 BV/BP 21 BV/BP 22 BV/BP 31 BV/BP 32 BV/BP 41 BV/BP 42 Délka t 1 /t 2 /t i [ C] Šířka výška Šířka výška Šířka výška Šířka výška 1 Šířka výška 1 Šířka výška 200 Šířka výška /65/ /55/ /45/ /65/ /55/ /45/ /65/ /55/ /45/ /65/ /55/ /45/ /65/ /55/ /45/ /65/ /55/ /45/ /65/ /55/ /45/ /65/ /55/ /45/ /65/ /55/ /45/ /65/ /55/ /45/ /65/ /55/ /45/ /65/ /55/ /45/ Teplotní exponent n [-] 1,3452 1,3162 1,4151 1,3176 1,4262 1,2735 1,4137 Rozměry jsou uvedeny v mm. BV = vratný způsob napojení; BP = průběžný způsob napojení. príklad Příklad přepočtu pro jinou výšku skříně konvektoru naleznete na str. 13 nebo na Příklad přepočtu na jiný teplotní spád naleznete na str. 18 nebo na ZÁKLADNÍ TECHNICKÉ PARAMETRY Exclusive, Economic Typ výměníku Teplotní exponent n [-] 1,3452 1,3162 1,3176 1,2735 1,4151 1,4262 1,4137 K M [-] 2,4594 5,9134 8, ,5964 5,2713 7, ,2041 Charakteristická rovnice φ = K M. T n Hmotnost tělesa [kg/m] 1,087 1,884 2,699 3,637 3,604 5,368 7,131 Vodní objem [l/m] 0,146 0,298 0,4 0,602 0,602 0,907 1,211 Účinná část výměníku [mm] L-97 L-93 L-132 L-105 L-105 L-105 L-105 Technické změny vyhrazeny. 11

12 PŘEHLED UPEVNĚNÍ Stojánkové konzoly volitelné příslušenství od délky mm nutné objednat min. 3 ks stojánkových konzol standardně dodávány v černé barvě výška stojánkové konzoly pro typ a a 22 obj. kódy Z-LU-051 Z-LU-052 Z-LU-053 Z-LU Stěnové konzoly volitelné příslušenství od délky mm nutné objednat min. 3 ks stěnových konzol standardně dodávány v bílém provedení , , výška stojánkové konzoly pro typ 31 a a a a 42 obj. kódy Z-LU-055 Z-LU-056 Z-LU-057 Z-LU ,5 106,5 156,5 206,5 pro typ a a a 42 obj. kódy Z-LU-047 Z-LU-048 Z-LU-049 Z-LU-0 Rozměry jsou uvedeny v mm. 12 Technické změny vyhrazeny.

13 MONTÁŽ Pokyny pro instalaci Pro správnou funkci a maximální výkon otopného výměníku je třeba mít vybudovanou dostatečně těsnou konvektorovou skříň s dostatečně propustnou výdechovou mřížkou i mřížku pro přívod vzduchu, která musí činit minimálně 80 % z průtočné plochy otopného výměníku. Výměník doporučujeme montovat na stojánkové nebo stěnové konzoly 10 cm nad čistou podlahu. K tomuto účelu nabízíme 2 typy konzol. Ty mohou být v provedení na podlahu (stojánkové), ve výškách 7,5 a 12,5 cm, nebo k zavěšení na zeď (stěnové). Šířka výměníku určuje délku (56,5 206,5 mm) konzol. Konzoly nejsou součástí standardní dodávky. Správné zabudování Stěna Výstup teplého vzduchu (mřížka musí být dostatečně průtočná, viz tabulka) H Tepelný výkon výměníku závisí na několika hlavních podmínkách: účinné výšce zákrytu, těsnosti provedení tohoto zákrytu (skříně), přívodu ohřívaného vzduchu a průtočné ploše výdechové mřížky (viz obr.). Obecně platí, čím vyšší je zákryt, tím vyšší je i tepelný výkon. Skříň konvektoru a přiléhající stavební konstrukce musejí být odolné vůči teplotě teplonosné látky. Zákryt Opravný součinitel kh na odlišnou výšku skříně H Výměník príklad Opravný součinitel t 1 /t 2 /t i Výška skříně H [mm] Podlaha kh 75/65/20 1,000 1,059 1,116 1,171 1,224 1,278 1,331 1,384 1,438 Výška skříně H [mm] se uvažuje od dolního okraje lamel výměníku. Příklad: Přepočet tepelného výkonu výměníku 31, délky 180 mm na výkon ve skříni o výšce 0,45 m. Q = ,278 = W Vstup studeného vzduchu (min. 80 % průtočné plochy otopného výměníku) Opravný součinitel průtočné plochy krycí mřížky % průtočné plochy > opravný součinitel 1,00 0,95 0,90 0,85 0,60 Průtočnou plochou se rozumí průtočná plocha výměníku (šířka délka otopného tělesa) mínus plocha výdechové mřížky (všechny míry uvedeny v %). Opravným součinitelem se násobí tepelný výkon daného konvektoru. Výkony výrobků jsou měřeny včetně výdechové mřížky, proto není nutné je dále přepočítávat. ÚDAJE PRO OBJEDNÁVKU Otopný výměník Způsob napojení Provedení Economic Typ Délka [cm] B V = vratný P = průběžný E = Economic X = Exlusive.. Y... Správný kód BVE-42Y180 Otopný výměník Economic, vratný, typ 42 (4 horizontální a 2 vertikální řady), délka 1800 mm, nelakovaný = bez povrchové úpravy. Správný kód BPX-21Y Otopný výměník Exclusive, průběžný, typ 21 (2 horizontální a 0 vertikální řady), délka mm, lakované černou barvou. Technické změny vyhrazeny. 13

14 TLAKOVÉ ZTRÁTY KONVEKTORŮ typ 11 mm (šířka výška) Délka L [mm] Hmotnostní průtok m [kg/h] Tlakové ztráty výměníku p [Pa] typ 21 mm (šířka výška) Délka L [mm] Hmotnostní průtok m [kg/h] Tlakové ztráty výměníku p [Pa] typ 11 typ p [Pa] p [Pa] m [kg/h] m [kg/h] Technické změny vyhrazeny.

15 typ 31 1 mm (šířka výška) Délka L [mm] Hmotnostní průtok m [kg/h] Tlakové ztráty výměníku p [Pa] typ mm (šířka výška) Délka L [mm] Hmotnostní průtok m [kg/h] Tlakové ztráty výměníku p [Pa] typ 31 typ p [Pa] p [Pa] m [kg/h] Q m [kg/h] Technické změny vyhrazeny. 15

16 TLAKOVÉ ZTRÁTY KONVEKTORŮ typ 22 mm (šířka výška) Délka L [mm] Hmotnostní průtok m [kg/h] Tlakové ztráty výměníku p [Pa] typ 32 1 mm (šířka výška) Délka L [mm] Hmotnostní průtok m [kg/h] Tlakové ztráty výměníku p [Pa] typ 22 typ p [Pa] 256 p [Pa] m [kg/h] m [kg/h] Technické změny vyhrazeny.

17 typ mm (šířka výška) Délka L [mm] Hmotnostní průtok m [kg/h] Tlakové ztráty výměníku p [Pa] typ p [Pa] m [kg/h] Technické změny vyhrazeny. 17

18 príklad PŘEPOČET NA JINÝ TEPLOTNÍ SPÁD Tepelné výkony jednotlivých typů otopných výměníku byly stanoveny měřením pro jmenovité provozní (teplotní) podmínky 75/65/20 C (t 1 /t 2 /t i ) podle ČSN EN 442. Dle takto stanovených základních hodnot tepelných výkonů byly pro další teplotní spády, 65/55/20 C a 55/45/20 C, přepočtem odvozeny příslušné tepelné výkony, které jsou uvedeny v tomto katalogu. Pokud je otopné těleso navrhováno s jinými teplotními podmínkami, je nutné provést přepočet podle vztahů: t = (t 1 + t 2 ) t i 2 f = ( t ) n Q = f. Q n m = 0,86. Q t 1 t 2 Příklad výpočtu Dáno otopná výměník BV 22 délka 160 teplota vstupní vody t 1 = 60 C teplota výstupní vody t 2 = C vnitřní teplota vzduchu t i = 22 C jmenovitý výkon Q n = W teplotní exponent n = 1,4151 Řešení Pro provozní podmínky 60//22 C spočteme teplotní spád t dle vzorce 1 a dále hodnotu přepočtového koeficientu f dle vzorce 2 1 t = (t 1 + t 2 ) t i 2 = (60 + ) 22 = 33 K 2 Kde t 1 [ C] vstupní teplota vody t 2 [ C] výstupní teplota vody t i [ C] vnitřní teplota vzduchu t [K] teplotní spád n [-] teplotní exponent f [-] přepočtový koeficient Q n [W] jmenovitý tepelný výkon při 75/65/20 C Q [W] požadovaný výkon m [kg/h] hmotnostní průtok Ve výkonové tabulce k požadovanému rozměru lavičky najdeme teplotní exponent n. Koeficient f lze také pro vybrané teplotní spády vyhledat v tabulce. 2 f = ( t n ) = ( 33 1,4151 ) = 0,5554 Výkon na požadovaný teplotní spád spočteme dle rovnice: 3 Q = f. Q n = 0, = 742 W Výkon lze též vypočítat dle charakteristické rovnice v tabulce základních technických parametrů nebo na Koeficient f pro vybrané teplotní spády pro vnitřní teplotu vzduchu 20 C BV a BP Typ 90/70 C 85/75 C 70/ C /40 C 45/35 C 11 1,278 1,278 0,741 0,394 0, ,271 1,271 0,745 0,402 0, ,294 1,294 0,729 0,375 0, ,272 1,272 0,745 0,401 0, ,297 1,297 0,727 0,372 0, ,261 1,261 0,753 0,414 0, ,294 1,294 0,729 0,375 0,274 Záruka Garance záručního i pozáručního servisu. Záruční doba na výrobek je poskytována na 2 roky. Na těsnost výměníku je poskytována záruka 10 let. Úplné provozní a záruční podmínky jsou k dispozici u výrobce nebo na Výrobce nenese odpovědnost za škody způsobené přepravou, nesprávnou montáží, ani za škody, které vznikají špatnou elektrickou nebo tepelně technickou instalací (např. kolísavé napětí nebo hydraulický tlak, který se podstatně odchyluje od normální hodnoty). Společnost KORADO, a.s. si vyhrazuje právo na změnu technických specifikací bez předchozího upozornění. Zakázková výroba Díky moderní technologii výroby je možné vyrábět i atypické délky výměníků. 18 Technické změny vyhrazeny.

19 Otopný výměník, který snadno splyne s interiérem a má široké využití. Zabudujte výměníky do míst, kde je chcete mít. 19
