Převodníky SensoTrans R P 32300, A pro odpory a odporové vysílače

Transkript

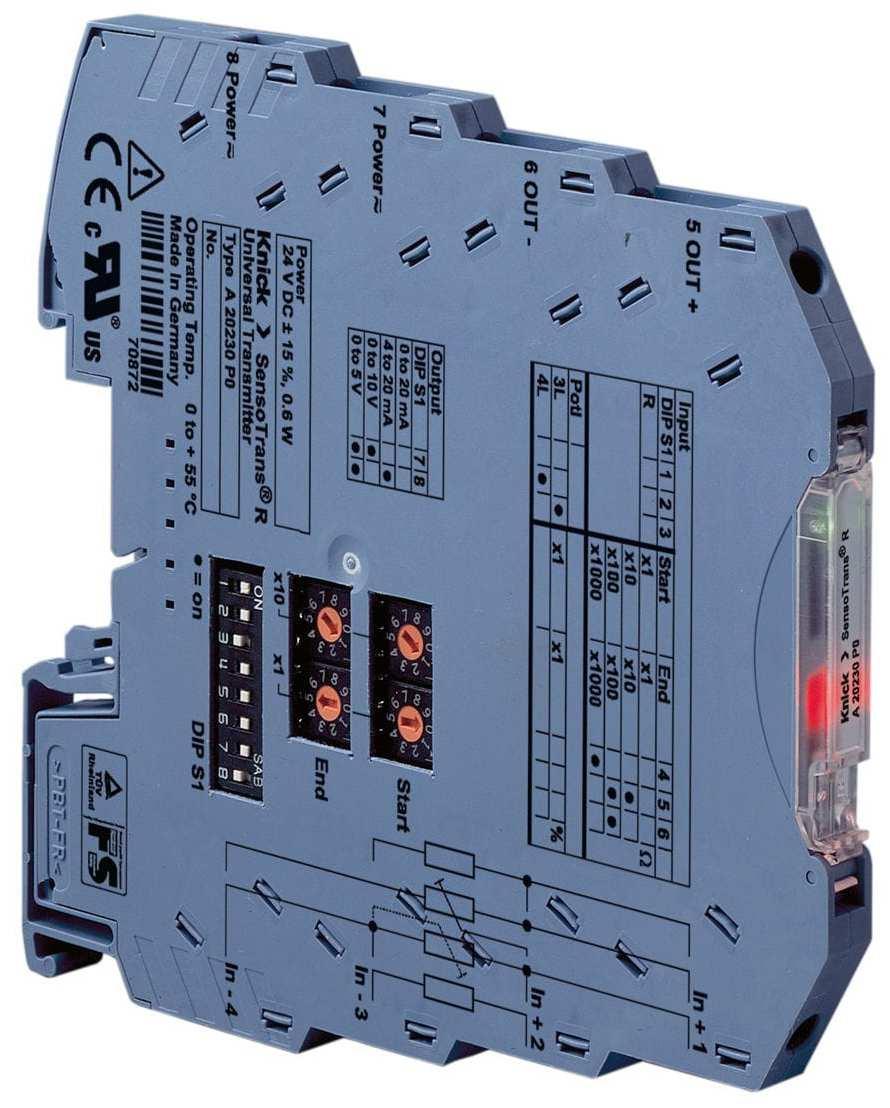

1 Převodníky SensoTrans R P 32300, A pro odpory a odporové vysílače Univerzální napájení (P 32300) Infraport pro komunikaci (P 32300) Montáž na DIN lištu Šířka modulu 6 mm POPIS Převodníky SensoTrans R P a A umožňují připojení odporů nebo odporových vysílačů, např. pro měření polohy. Nastavení lze provést buď pomocí DIP a otočných přepínačů, v případě P i přes IrDA infraport. Univerzální napájení P pokrývá všechna běžná napájecí napětí od 24 do 230 V a zabezpečuje maximální bezpečnost i při kolísání napětí zdroje. Převodník A má napájení 24 V DC. Tříbodové galvanické oddělení zajišťuje bezpečné oddělení potenciálů podle EN až do 300 Vac/dc. Převodníky SensoTrans R P a A tak poskytují maximální výkon v minimálních rozměrech. Odporové vysílače lze použít v 3- i 4- vodičovém zapojení, které převodník sám detekuje a není tedy nutné typ zapojení nastavovat. Připojit lze všechny standardní odporové vysílače pro měření polohy, dráhy nebo úhlu natočení. Oba typy převodníku lze objednat i s pevně nastaveným rozsahem, bez přepínačů dle individuální specifikace zákazníka. Firma Knick nabízí SensoTrans R P se schválením SIL pro aplikace s vysokými požadavky na funkční bezpečnost. Požadavky normy EN byly implementovány pomocí speciálně vyvinutého hardwaru i softwaru. Bezpečnostní koncept využívá strukturálních opatření na úrovni přístroje (zdvojování systémových komponent) a diagnostických metod pro selektivní detekci chyb. Výrobek má schválení SIL 2 (dle EN 61508) od autorizované zkušebny (TÜV Rheinland). Pro P je k dispozici komunikační software Paraly SW 111, který lze spustit v běžném i v kapesním PC. Použitím tohoto softwaru se uživateli otevírají další možnosti - přístup k uživatelské linearizaci, načtení nastavené konfigurace a k rozšířeným diagnostickým funkcím. Komunikace probíhá prostřednictvím infraportu. Dá se také nastavit pevná hodnota výstupního proudu nebo napětí, což může být užitečné při uvádění celého zařízení do provozu nebo při revizích. PROFESS, spol. s r.o., Květná 5, Plzeň Tel: , Fax: profess@profess.cz Internet:

2 2 TECHNICKÉ ÚDAJE VSTUP Odpor Odpor včetně přívodů kω nebo kω Připojení 2-, 3- nebo 4-vodičové (automatická detekce) signalizováno žlutou LED Max. odpor přívodů 100 Ω Napájecí proud 200 μa, 400 μa nebo μa Hlídání čidla Detekce rozpojeného obvodu Limity chyby vstupu Odpory <5 kω: ± (50 mω + 0,05 % měř. hod.) pro rozsahy > 15 Ω Odpory >5 kω: ± (1 Ω + 0,05 % měř. hod.) pro rozsahy > 50 Ω Teplotní koeficient vstupu < 50 ppm/k z nastaveného konce rozsahu (střední teplotní koeficient v dovoleném rozsahu okolní teploty, referenční teplota 23 C) Odporový vysílač Odporový vysílač 200 Ω kω Připojení 3- nebo 4-vodičové Napájecí proud ma Hlídání čidla Detekce zkratu a rozpojeného obvodu Limity chyby vstupu ± (0,2% z nastaveného konce rozsahu + 0,05% z rozsahu) pro rozsahy > 5% Teplotní koeficient vstupu < 50 ppm/k z nastaveného konce rozsahu (střední teplotní koeficient v dovoleném rozsahu okolní teploty, referenční teplota 23 C) VÝSTUP Výstupy ma, kalibrované a nastavitelné ma, (přednastaveno: ma) V, V Řízený rozsah ,5 % rozsahu pro výstupy ma, V a V ,5 % rozsahu pro výstup ma Rozlišení 16 bitů Simulační režim ma proudový výstup: ma (jen u P32300 přes IrDA ) ma proudový výstup: ma V napěťový výstup: 0...5,25 V V napěťový výstup: ,5 V Zátěž Proudový výstup: 10 V ( 500 Ω při 20 ma) Napěťový výstup: 1 ma ( 10 kω při 10 V) Meze chyby výstupu Proudový výstup: ± (10 μa + 0,05 % měř. hod.) Napěťový výstup: ± (5 mv + 0,05 % měř. hod.) Zbytkové zvlnění < 10 mvrms Teplotní koeficient výstupu < 50 ppm/k z nastaveného konce rozsahu (střední teplotní koeficient v dovoleném rozsahu okolní teploty, referenční teplota 23 C) Signalizace chyby ma výstup: I =0 ma nebo >21 ma ma výstup: I <3.6 ma nebo >21 ma V a V výstup: U= 0 V nebo U>5,25 V respektive U>10,5 V signalizace stavu pomocí červené LED (u P i pomocí IrDA ) pro: stav přes rozsah nesprávné nastavení parametrů zkrat a přerušení čidla chyba zátěže na výstupu neúmyslné přestavení přepínačů (SIL zařízení) jen u P další chyby přístroje

3 3 Vlastnosti přenosu Charakteristika Lineárně vzrůstající / klesající; u P lze charakteristiku definovat pomocí interpolačních bodů přes infraport IrDA Rychlost měření cca 3 / s (u měření odporu kω cca 2 / s) Displej Zelená LED Žlutá LED Červená LED 3 LED na čele přístroje pomocné napájení typ připojení u P i signalizace IrDA komunikace požadavek na údržbu nebo porucha Napájení 24V DC napájení Univerzální napájení (jen u P 32300) 24 V DC -20 % +25 %, 24 V V DC (± 20 %), cca 1,2 W cca 1,2 W Napájení může být propojeno 100 V V AC (± 10 %), Hz, z jednoho přístroje na druhý cca 1,5 VA pomocí konektorů na DIN liště Izolace Galvanické oddělení 3-bodová izolace mezi vstupem, výstupem a napájením Zkušební napětí 2.5 kv AC, 50 Hz: napájení proti vstupu proti výstupu Pracovní napětí Až do 300 V AC/DC pro kategorii přepětí II a stupeň znečištění 2 (základní izolace) dle EN mezi vstupem, výstupem a všemi ostatními obvody. Pro aplikace s vyšším pracovním napětím je třeba zajistit, aby byl dostatečný prostor nebo izolace mezi sousedními přístroji a ochranu před nebezpečným dotykem. Ochrana před Bezpečné oddělení dle EN zesílenou izolací dle EN nebezpečným dotykem Pracovní napětí 300 V AC/DC pro kategorii přepětí II a stupeň znečištění 2 dle EN mezi vstupem, výstupem a všemi ostatními obvody. Pro aplikace s vyšším pracovním napětím je třeba zajistit, aby byl dostatečný prostor nebo izolace mezi sousedními přístroji. Certifikáty Funkční bezpečnost jen u P 32300: SIL 2 dle IEC 61508, až do SIL 3 při redundantním uspořádání EMC Dle EN Vyzařování: Třída B Odolnost proti rušení: Pro průmyslové prostředí (při rušení malé fluktuace možné). EMC požadavky pro zařízení s bezpečnostní funkcí IEC GL 2003 VI - Část 7 curus Certifikáty: UL 508 a CAN/CSA 22.2 No Komunikace IrDA jen u P Specifikace 1.1, přístroj lze použít jako podřízený (slave) pro obousměrnou komunikaci Komunikační software Paraly SW 111 lze stáhnout na Ostatní údaje Okolní teplota Provoz: C moduly těsně u sebe C s mezerami 6 mm Skladování a transport: C Okolní podmínky Stacionární použití, chráněno proti vlivům počasí Relativní vlhkost: %, bez kondenzace Tlak vzduchu: kpa Dešťové srážky (sníh, kroupy atd.) vyloučeny Konstrukce Kompaktní modul se šroubovacími svorkami, šířka 6,2 mm Krytí Svorky IP20, Kryt IP40 Montáž Na 35 mm DIN lištu dle EN Hmotnost cca 60 g

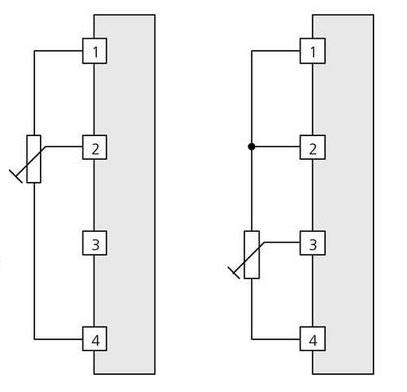

4 4 Připojení odporových vysílačů Třívodičové připojení Čtyřvodičové připojení Principiální schéma:

5 ROZMĚRY (mm): 5 ÚDAJE PRO OBJEDNÁVKU Převodník SensoTrans R P vstup a výstup nastavitelný P P 0 /.. Funkční bezpečnost (EN 61508) Bez schválení 0 SIL2 (při redundantním zapojení SIL3) 1 Napájení Vac (jen přes šroubovací svorky 2 24 Vdc (přes šroubovací svorky nebo konektory na DIN liště) 0

6 6 Převodník SensoTrans R P vstup a výstup pevně nastavený P P 0 / Funkční bezpečnost (EN 61508) Bez schválení 0 SIL2 (při redundantním zapojení SIL3) 1 Napájení Vac (jen přes šroubovací svorky 2 24 Vdc (přes šroubovací svorky nebo konektory na DIN liště) 0 Typ čidla: Odporový vysílač P Odpor R Počátek rozsahu Čtyřmístný údaj (0xxx% / xx.xx kω) x x x x Konec rozsahu Čtyřmístný údaj (0xxx% / xx.xx kω) x x x x Výstup ma A ma B V C C V D Další nastavení Žádné.... Dle zadání n n n n Převodník SensoTrans R A vstup a výstup nastavitelný A P 0 Převodník SensoTrans R A vstup a výstup pevně nastavený A P 0 / Typ čidla: Odporový vysílač P Odpor R Počátek rozsahu Čtyřmístný údaj (0xxx% / xx.xx kω) x x x x Konec rozsahu Čtyřmístný údaj (0xxx% / xx.xx kω) x x x x Výstup ma A ma B V C C V D Další nastavení Žádné.... Dle zadání n n n n Příslušenství Paraly SW 111 Komunikační software (jen pro P32300) ZU 0628 Konektor do DIN lišty - propojka napájení (jen 24 Vdc) mezi dvěma moduly A 20xxx a/nebo P 32xxx IsoPower A Zdroj 24 Vdc, 1 A ZU 0678 Konektor do DIN lišty vyvedení napájení ze zdroje A ZU 0677 Svorka na DIN lištu zavedení externího napájení do propojky ZU Změna údajů vyhrazena
