Vallourec & Mannesmann 4hranné trubky bezešvé a svařované, válcované za tepla dle EN /EN , jakost S 355J2H; S 355NH

Transkript

1

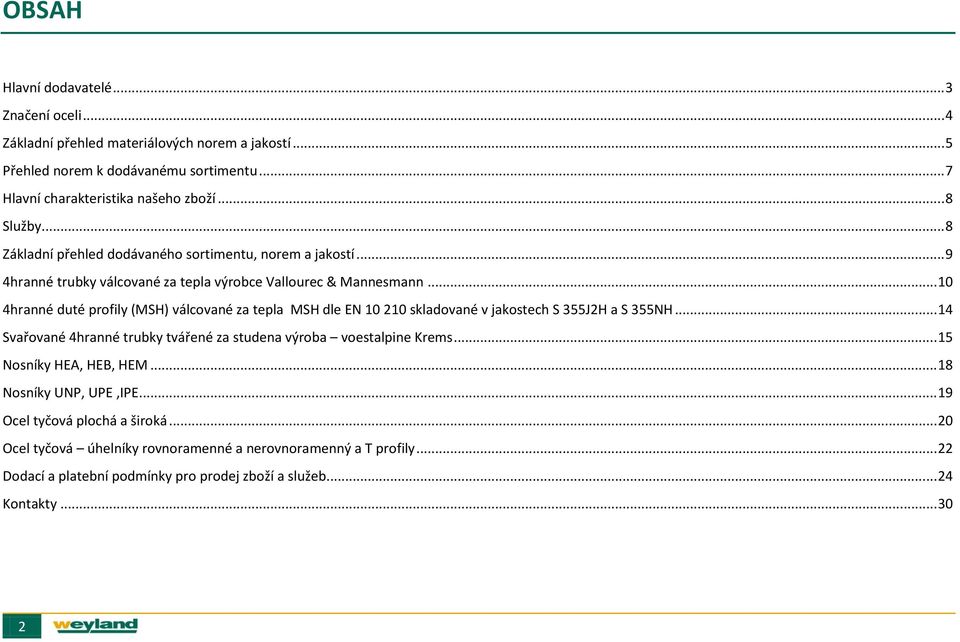

2 OBSAH Hlavní dodavatelé... 3 Značení oceli... 4 Základní přehled materiálových norem a jakostí... 5 Přehled norem k dodávanému sortimentu... 7 Hlavní charakteristika našeho zboží... 8 Služby... 8 Základní přehled dodávaného sortimentu, norem a jakostí hranné trubky válcované za tepla výrobce Vallourec & Mannesmann hranné duté profily (MSH) válcované za tepla MSH dle EN skladované v jakostech S 355J2H a S 355NH Svařované 4hranné trubky tvářené za studena výroba voestalpine Krems Nosníky HEA, HEB, HEM Nosníky UNP, UPE,IPE Ocel tyčová plochá a široká Ocel tyčová úhelníky rovnoramenné a nerovnoramenný a T profily Dodací a platební podmínky pro prodej zboží a služeb Kontakty

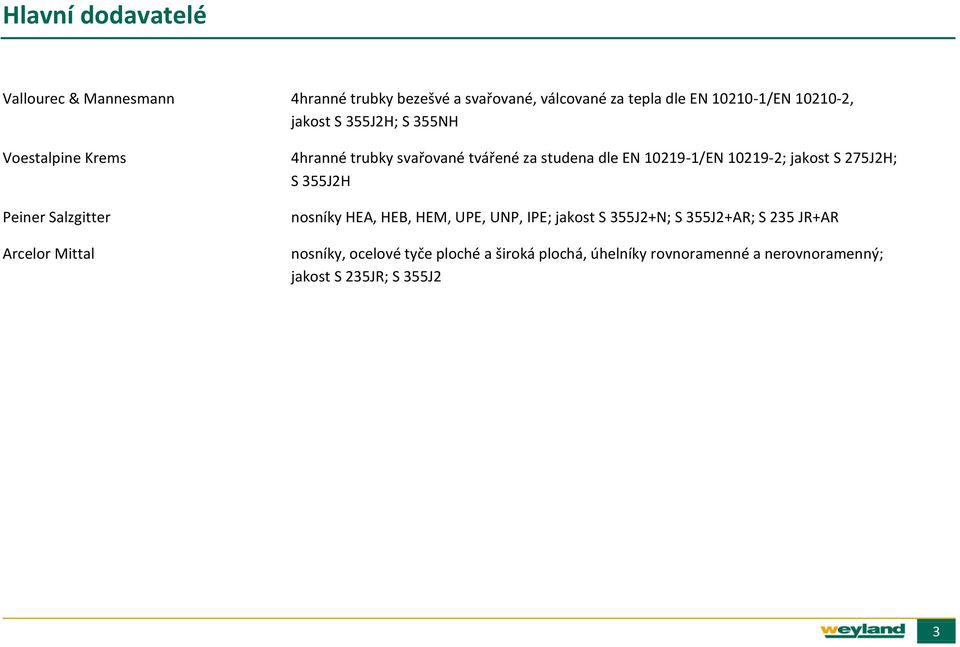

3 Hlavní dodavatelé Vallourec & Mannesmann 4hranné trubky bezešvé a svařované, válcované za tepla dle EN /EN , jakost S 355J2H; S 355NH Voestalpine Krems Peiner Salzgitter Arcelor Mittal 4hranné trubky svařované tvářené za studena dle EN /EN ; jakost S 275J2H; S 355J2H nosníky HEA, HEB, HEM, UPE, UNP, IPE; jakost S 355J2+N; S 355J2+AR; S 235 JR+AR nosníky, ocelové tyče ploché a široká plochá, úhelníky rovnoramenné a nerovnoramenný; jakost S 235JR; S 355J2 3

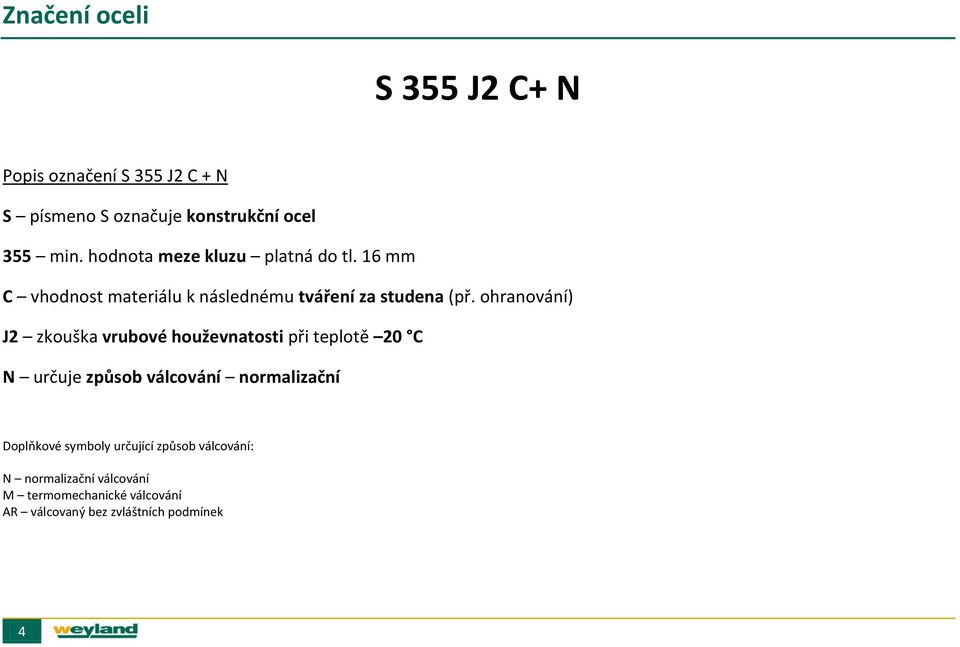

4 Značení oceli S 355 J2 C+ N Popis označení S 355 J2 C + N S písmeno S označuje konstrukční ocel 355 min. hodnota meze kluzu platná do tl. 16 mm C vhodnost materiálu k následnému tváření za studena (př. ohranování) J2 zkouška vrubové houževnatosti při teplotě 20 C N určuje způsob válcování normalizační Doplňkové symboly určující způsob válcování: N normalizační válcování M termomechanické válcování AR válcovaný bez zvláštních podmínek 4

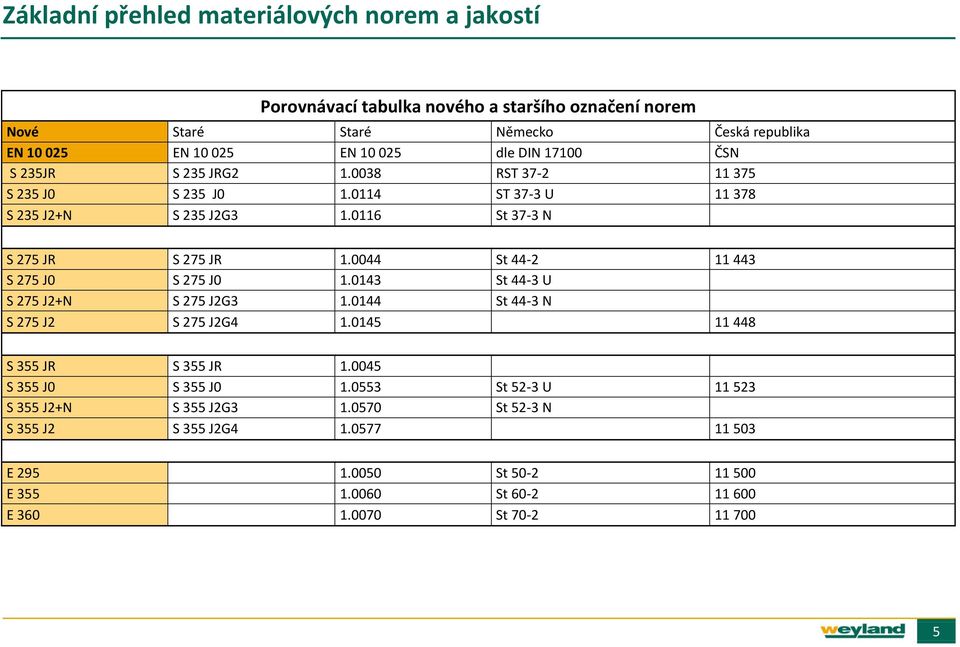

5 Základní přehled materiálových norem a jakostí Porovnávací tabulka nového a staršího označení norem Nové Staré Staré Německo Česká republika EN EN EN dle DIN ČSN S 235JR S 235 JRG RST S 235 J0 S 235 J ST 37-3 U S 235 J2+N S 235 J2G St 37-3 N S 275 JR S 275 JR St S 275 J0 S 275 J St 44-3 U S 275 J2+N S 275 J2G St 44-3 N S 275 J2 S 275 J2G S 355 JR S 355 JR S 355 J0 S 355 J St 52-3 U S 355 J2+N S 355 J2G St 52-3 N S 355 J2 S 355 J2G E St E St E St

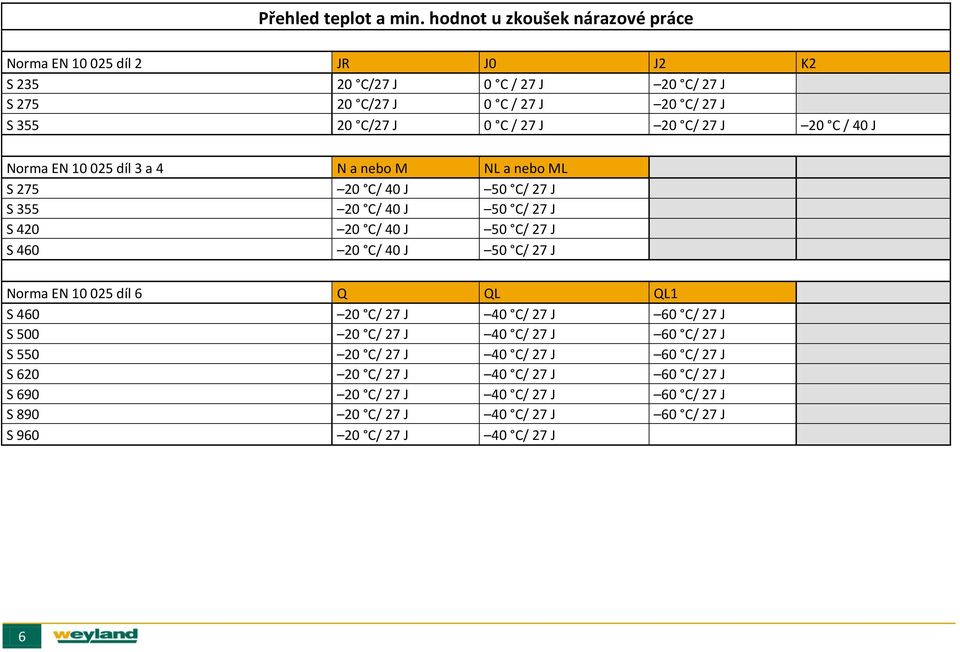

6 Přehled teplot a min. hodnot u zkoušek nárazové práce Norma EN díl 2 JR J0 J2 K2 S C/27 J 0 C / 27 J 20 C/ 27 J S C/27 J 0 C / 27 J 20 C/ 27 J S C/27 J 0 C / 27 J 20 C/ 27 J 20 C / 40 J Norma EN díl 3 a 4 N a nebo M NL a nebo ML S C/ 40 J 50 C/ 27 J S C/ 40 J 50 C/ 27 J S C/ 40 J 50 C/ 27 J S C/ 40 J 50 C/ 27 J Norma EN díl 6 Q QL QL1 S C/ 27 J 40 C/ 27 J 60 C/ 27 J S C/ 27 J 40 C/ 27 J 60 C/ 27 J S C/ 27 J 40 C/ 27 J 60 C/ 27 J S C/ 27 J 40 C/ 27 J 60 C/ 27 J S C/ 27 J 40 C/ 27 J 60 C/ 27 J S C/ 27 J 40 C/ 27 J 60 C/ 27 J S C/ 27 J 40 C/ 27 J 6

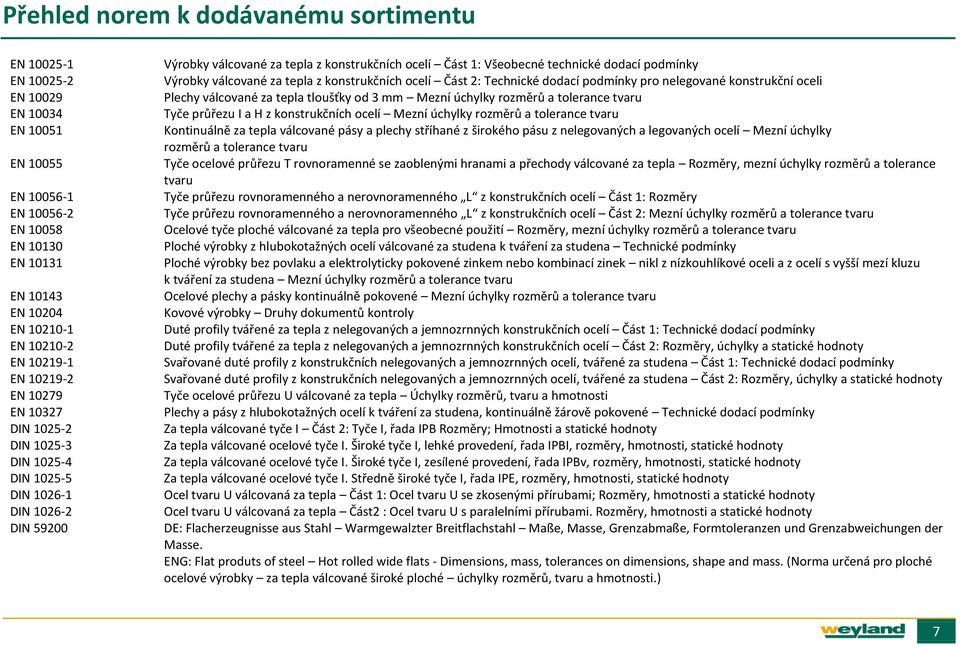

7 Přehled norem k dodávanému sortimentu EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN DIN DIN DIN DIN DIN DIN DIN Výrobky válcované za tepla z konstrukčních ocelí Část 1: Všeobecné technické dodací podmínky Výrobky válcované za tepla z konstrukčních ocelí Část 2: Technické dodací podmínky pro nelegované konstrukční oceli Plechy válcované za tepla tloušťky od 3 mm Mezní úchylky rozměrů a tolerance tvaru Tyče průřezu I a H z konstrukčních ocelí Mezní úchylky rozměrů a tolerance tvaru Kontinuálně za tepla válcované pásy a plechy stříhané z širokého pásu z nelegovaných a legovaných ocelí Mezní úchylky rozměrů a tolerance tvaru Tyče ocelové průřezu T rovnoramenné se zaoblenými hranami a přechody válcované za tepla Rozměry, mezní úchylky rozměrů a tolerance tvaru Tyče průřezu rovnoramenného a nerovnoramenného L z konstrukčních ocelí Část 1: Rozměry Tyče průřezu rovnoramenného a nerovnoramenného L z konstrukčních ocelí Část 2: Mezní úchylky rozměrů a tolerance tvaru Ocelové tyče ploché válcované za tepla pro všeobecné použití Rozměry, mezní úchylky rozměrů a tolerance tvaru Ploché výrobky z hlubokotažných ocelí válcované za studena k tváření za studena Technické podmínky Ploché výrobky bez povlaku a elektrolyticky pokovené zinkem nebo kombinací zinek nikl z nízkouhlíkové oceli a z ocelí s vyšší mezí kluzu k tváření za studena Mezní úchylky rozměrů a tolerance tvaru Ocelové plechy a pásky kontinuálně pokovené Mezní úchylky rozměrů a tolerance tvaru Kovové výrobky Druhy dokumentů kontroly Duté profily tvářené za tepla z nelegovaných a jemnozrnných konstrukčních ocelí Část 1: Technické dodací podmínky Duté profily tvářené za tepla z nelegovaných a jemnozrnných konstrukčních ocelí Část 2: Rozměry, úchylky a statické hodnoty Svařované duté profily z konstrukčních nelegovaných a jemnozrnných ocelí, tvářené za studena Část 1: Technické dodací podmínky Svařované duté profily z konstrukčních nelegovaných a jemnozrnných ocelí, tvářené za studena Část 2: Rozměry, úchylky a statické hodnoty Tyče ocelové průřezu U válcované za tepla Úchylky rozměrů, tvaru a hmotnosti Plechy a pásy z hlubokotažných ocelí k tváření za studena, kontinuálně žárově pokovené Technické dodací podmínky Za tepla válcované tyče I Část 2: Tyče I, řada IPB Rozměry; Hmotnosti a statické hodnoty Za tepla válcované ocelové tyče I. Široké tyče I, lehké provedení, řada IPBI, rozměry, hmotnosti, statické hodnoty Za tepla válcované ocelové tyče I. Široké tyče I, zesílené provedení, řada IPBv, rozměry, hmotnosti, statické hodnoty Za tepla válcované ocelové tyče I. Středně široké tyče I, řada IPE, rozměry, hmotnosti, statické hodnoty Ocel tvaru U válcovaná za tepla Část 1: Ocel tvaru U se zkosenými přírubami; Rozměry, hmotnosti a statické hodnoty Ocel tvaru U válcovaná za tepla Část2 : Ocel tvaru U s paralelními přírubami. Rozměry, hmotnosti a statické hodnoty DE: Flacherzeugnisse aus Stahl Warmgewalzter Breitflachstahl Maße, Masse, Grenzabmaße, Formtoleranzen und Grenzabweichungen der Masse. ENG: Flat produts of steel Hot rolled wide flats - Dimensions, mass, tolerances on dimensions, shape and mass. (Norma určená pro ploché ocelové výrobky za tepla válcované široké ploché úchylky rozměrů, tvaru a hmotnosti.) 7

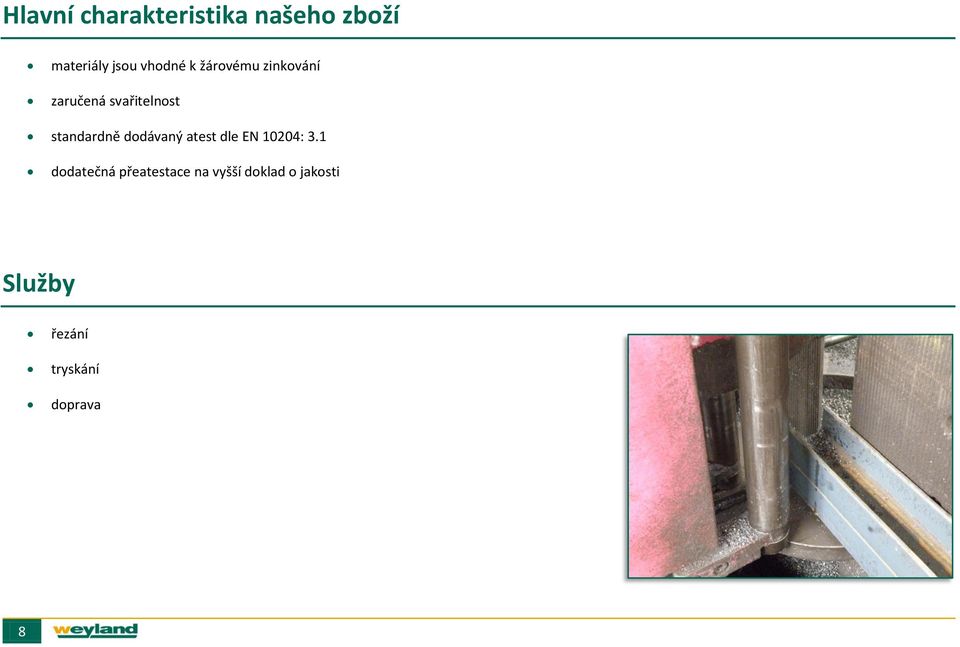

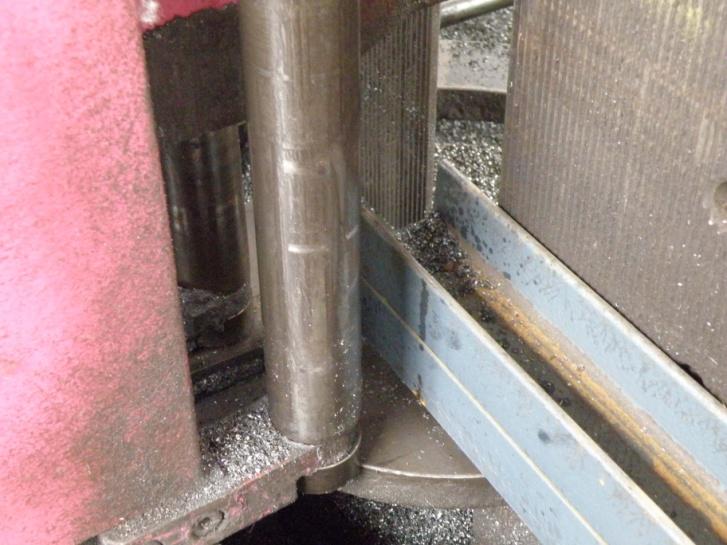

8 Hlavní charakteristika našeho zboží materiály jsou vhodné k žárovému zinkování zaručená svařitelnost standardně dodávaný atest dle EN 10204: 3.1 dodatečná přeatestace na vyšší doklad o jakosti Služby řezání tryskání doprava 8

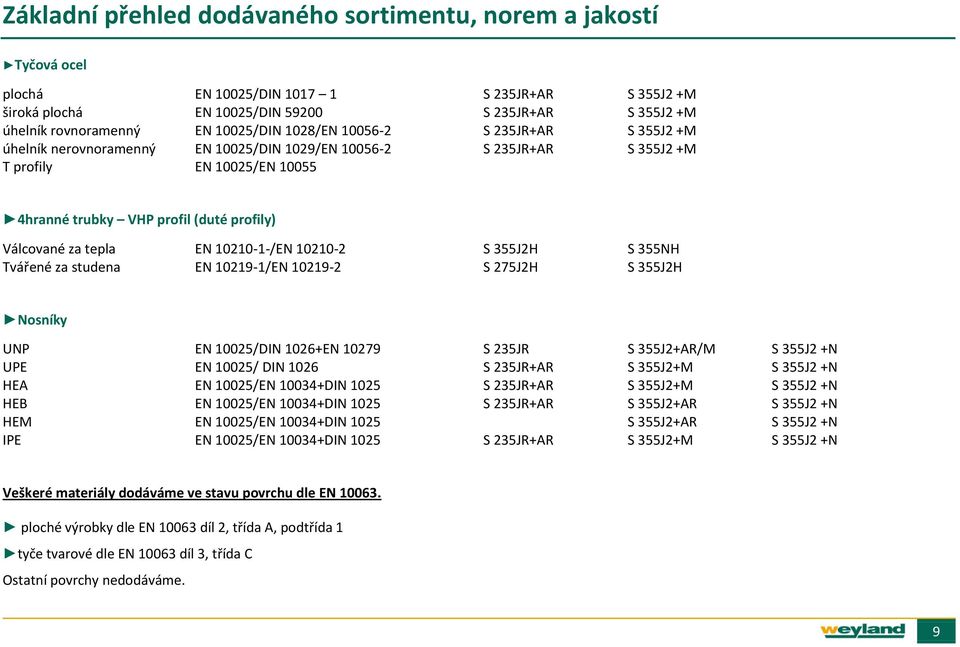

9 Základní přehled dodávaného sortimentu, norem a jakostí Tyčová ocel plochá EN 10025/DIN S 235JR+AR S 355J2 +M široká plochá EN 10025/DIN S 235JR+AR S 355J2 +M úhelník rovnoramenný EN 10025/DIN 1028/EN S 235JR+AR S 355J2 +M úhelník nerovnoramenný EN 10025/DIN 1029/EN S 235JR+AR S 355J2 +M T profily EN 10025/EN hranné trubky VHP profil (duté profily) Válcované za tepla EN /EN S 355J2H S 355NH Tvářené za studena EN /EN S 275J2H S 355J2H Nosníky UNP EN 10025/DIN 1026+EN S 235JR S 355J2+AR/M S 355J2 +N UPE EN 10025/ DIN 1026 S 235JR+AR S 355J2+M S 355J2 +N HEA EN 10025/EN DIN 1025 S 235JR+AR S 355J2+M S 355J2 +N HEB EN 10025/EN DIN 1025 S 235JR+AR S 355J2+AR S 355J2 +N HEM EN 10025/EN DIN 1025 S 355J2+AR S 355J2 +N IPE EN 10025/EN DIN 1025 S 235JR+AR S 355J2+M S 355J2 +N Veškeré materiály dodáváme ve stavu povrchu dle EN ploché výrobky dle EN díl 2, třída A, podtřída 1 tyče tvarové dle EN díl 3, třída C Ostatní povrchy nedodáváme. 9

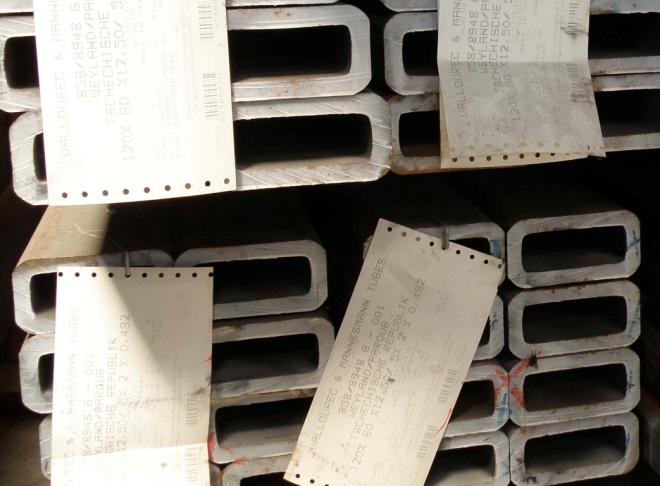

10 4hranné trubky válcované za tepla výrobce Vallourec & Mannesmann EN EN jakost S 355J2H S 355NH jakost S 355J2H S 355NH rozměr hmotnost skladem skladem rozměr hmotnost skladem skladem mm kg/1 m mm kg/1m 50 x 30 x 4 4,39 X 120 x 60 x 8 20,1 X 60 x 40 x 4 5,56 X 120 x 60 x 10 24,3 X 60 x 40 x 5 6,85 X 120 x 60 x 12,5 29,1 X 60 x 40 x 6,3 8,31 X 120 x 80 x 5 14,7 X 70 x 40 x 4 6,27 X 120 x 80 x 6,3 18,2 X X 70 x 40 x 6,3 9,3 X 120 x 80 x 8 22,6 X X 80 x 40 x 4 6,9 X 120 x 80 x 10 27,4 X 80 x 40 x 5 8,42 X 140 x 70 x 4 12,6 X 80 x 40 x 6,3 10,3 X X 140 x 70 x 5 15,5 X 90 x 50 x 4 8,15 X 140 x 70 x 6,3 19,2 X 90 x 50 x 5 9,99 X X 140 x 70 x 8 23,8 X 90 x 50 x 6,3 12,3 X 140 x 70 x 10 29,0 X 100 x 50 x 4 8,78 X 140 x 80 x 4 13,2 X 100 x 50 x 5 10,8 X 140 x 80 x 5 16,3 X 100 x 50 x 6,3 13,3 X 140 x 80 x 6,3 20,2 X 100 x 50 x 8 16,3 X 140 x 80 x 8 25,1 X 100 x 50 x 10 19,6 X 140 x 80 x 10 30,6 X 100 x 60 x 4 9,41 X 150 x 100 x 5 18,6 X X 100 x 60 x 5 11,16 X 150 x 100 x 6,3 23,1 X X 100 x 60 x 6,3 14,2 X 150 x ,9 X X 100 x 60 x 8 17,5 X 150 x 100 x 10 35,3 X X 100 x 60 x 10 21,1 X 150 x 100 x 12,5 42,8 X 100 x 80 x 5 13,1 X 160 x 80 x 5 17,8 X 120 x 60 x 4 10,7 X 160 x 80 x 6,3 22,2 X 120 x 60 x 5 13,1 X 160 x 80 x 8 27,6 X 120 x 60 x 6,3 16,2 x 160 x 80 x 10 33,7 X 10

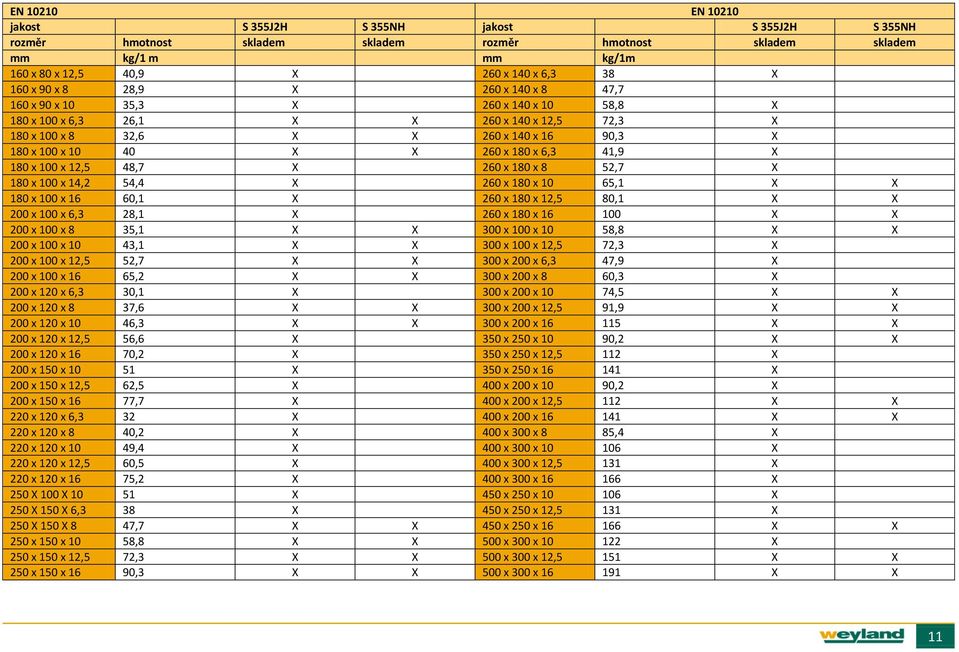

11 EN EN jakost S 355J2H S 355NH jakost S 355J2H S 355NH rozměr hmotnost skladem skladem rozměr hmotnost skladem skladem mm kg/1 m mm kg/1m 160 x 80 x 12,5 40,9 X 260 x 140 x 6,3 38 X 160 x 90 x 8 28,9 X 260 x 140 x 8 47,7 160 x 90 x 10 35,3 X 260 x 140 x 10 58,8 X 180 x 100 x 6,3 26,1 X X 260 x 140 x 12,5 72,3 X 180 x 100 x 8 32,6 X X 260 x 140 x 16 90,3 X 180 x 100 x X X 260 x 180 x 6,3 41,9 X 180 x 100 x 12,5 48,7 X 260 x 180 x 8 52,7 X 180 x 100 x 14,2 54,4 X 260 x 180 x 10 65,1 X X 180 x 100 x 16 60,1 X 260 x 180 x 12,5 80,1 X X 200 x 100 x 6,3 28,1 X 260 x 180 x X X 200 x 100 x 8 35,1 X X 300 x 100 x 10 58,8 X X 200 x 100 x 10 43,1 X X 300 x 100 x 12,5 72,3 X 200 x 100 x 12,5 52,7 X X 300 x 200 x 6,3 47,9 X 200 x 100 x 16 65,2 X X 300 x 200 x 8 60,3 X 200 x 120 x 6,3 30,1 X 300 x 200 x 10 74,5 X X 200 x 120 x 8 37,6 X X 300 x 200 x 12,5 91,9 X X 200 x 120 x 10 46,3 X X 300 x 200 x X X 200 x 120 x 12,5 56,6 X 350 x 250 x 10 90,2 X X 200 x 120 x 16 70,2 X 350 x 250 x 12,5 112 X 200 x 150 x X 350 x 250 x X 200 x 150 x 12,5 62,5 X 400 x 200 x 10 90,2 X 200 x 150 x 16 77,7 X 400 x 200 x 12,5 112 X X 220 x 120 x 6,3 32 X 400 x 200 x X X 220 x 120 x 8 40,2 X 400 x 300 x 8 85,4 X 220 x 120 x 10 49,4 X 400 x 300 x X 220 x 120 x 12,5 60,5 X 400 x 300 x 12,5 131 X 220 x 120 x 16 75,2 X 400 x 300 x X 250 X 100 X X 450 x 250 x X 250 X 150 X 6,3 38 X 450 x 250 x 12,5 131 X 250 X 150 X 8 47,7 X X 450 x 250 x X X 250 x 150 x 10 58,8 X X 500 x 300 x X 250 x 150 x 12,5 72,3 X X 500 x 300 x 12,5 151 X X 250 x 150 x 16 90,3 X X 500 x 300 x X X 11

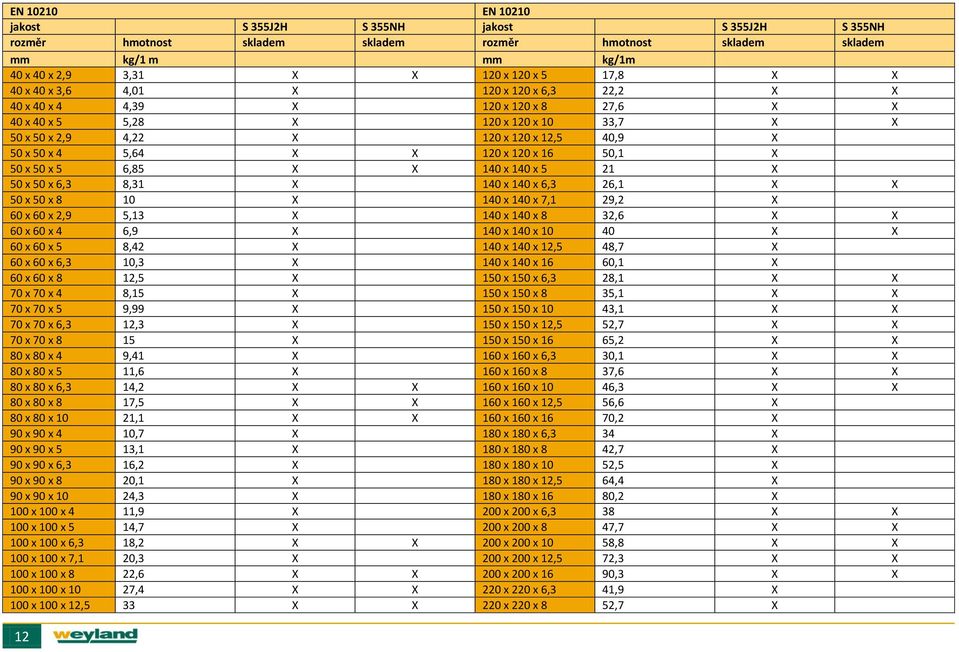

12 EN EN jakost S 355J2H S 355NH jakost S 355J2H S 355NH rozměr hmotnost skladem skladem rozměr hmotnost skladem skladem mm kg/1 m mm kg/1m 40 x 40 x 2,9 3,31 X X 120 x 120 x 5 17,8 X X 40 x 40 x 3,6 4,01 X 120 x 120 x 6,3 22,2 X X 40 x 40 x 4 4,39 X 120 x 120 x 8 27,6 X X 40 x 40 x 5 5,28 X 120 x 120 x 10 33,7 X X 50 x 50 x 2,9 4,22 X 120 x 120 x 12,5 40,9 X 50 x 50 x 4 5,64 X X 120 x 120 x 16 50,1 X 50 x 50 x 5 6,85 X X 140 x 140 x 5 21 X 50 x 50 x 6,3 8,31 X 140 x 140 x 6,3 26,1 X X 50 x 50 x 8 10 X 140 x 140 x 7,1 29,2 X 60 x 60 x 2,9 5,13 X 140 x 140 x 8 32,6 X X 60 x 60 x 4 6,9 X 140 x 140 x X X 60 x 60 x 5 8,42 X 140 x 140 x 12,5 48,7 X 60 x 60 x 6,3 10,3 X 140 x 140 x 16 60,1 X 60 x 60 x 8 12,5 X 150 x 150 x 6,3 28,1 X X 70 x 70 x 4 8,15 X 150 x 150 x 8 35,1 X X 70 x 70 x 5 9,99 X 150 x 150 x 10 43,1 X X 70 x 70 x 6,3 12,3 X 150 x 150 x 12,5 52,7 X X 70 x 70 x 8 15 X 150 x 150 x 16 65,2 X X 80 x 80 x 4 9,41 X 160 x 160 x 6,3 30,1 X X 80 x 80 x 5 11,6 X 160 x 160 x 8 37,6 X X 80 x 80 x 6,3 14,2 X X 160 x 160 x 10 46,3 X X 80 x 80 x 8 17,5 X X 160 x 160 x 12,5 56,6 X 80 x 80 x 10 21,1 X X 160 x 160 x 16 70,2 X 90 x 90 x 4 10,7 X 180 x 180 x 6,3 34 X 90 x 90 x 5 13,1 X 180 x 180 x 8 42,7 X 90 x 90 x 6,3 16,2 X 180 x 180 x 10 52,5 X 90 x 90 x 8 20,1 X 180 x 180 x 12,5 64,4 X 90 x 90 x 10 24,3 X 180 x 180 x 16 80,2 X 100 x 100 x 4 11,9 X 200 x 200 x 6,3 38 X X 100 x 100 x 5 14,7 X 200 x 200 x 8 47,7 X X 100 x 100 x 6,3 18,2 X X 200 x 200 x 10 58,8 X X 100 x 100 x 7,1 20,3 X 200 x 200 x 12,5 72,3 X X 100 x 100 x 8 22,6 X X 200 x 200 x 16 90,3 X X 100 x 100 x 10 27,4 X X 220 x 220 x 6,3 41,9 X 100 x 100 x 12,5 33 X X 220 x 220 x 8 52,7 X 12

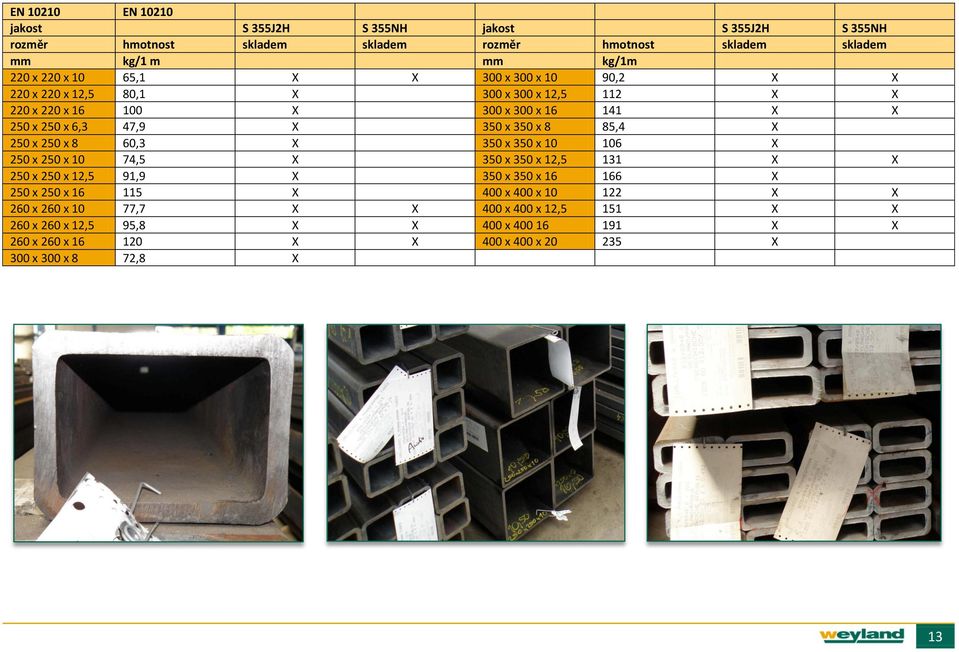

13 EN EN jakost S 355J2H S 355NH jakost S 355J2H S 355NH rozměr hmotnost skladem skladem rozměr hmotnost skladem skladem mm kg/1 m mm kg/1m 220 x 220 x 10 65,1 X X 300 x 300 x 10 90,2 X X 220 x 220 x 12,5 80,1 X 300 x 300 x 12,5 112 X X 220 x 220 x X 300 x 300 x X X 250 x 250 x 6,3 47,9 X 350 x 350 x 8 85,4 X 250 x 250 x 8 60,3 X 350 x 350 x X 250 x 250 x 10 74,5 X 350 x 350 x 12,5 131 X X 250 x 250 x 12,5 91,9 X 350 x 350 x X 250 x 250 x X 400 x 400 x X X 260 x 260 x 10 77,7 X X 400 x 400 x 12,5 151 X X 260 x 260 x 12,5 95,8 X X 400 x X X 260 x 260 x X X 400 x 400 x X 300 x 300 x 8 72,8 X 13

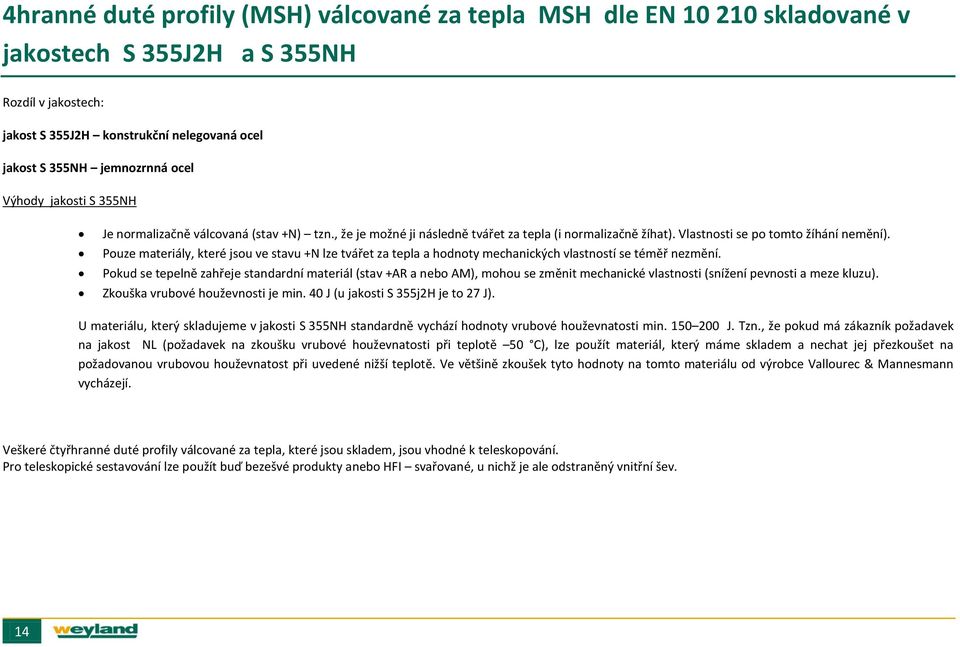

14 4hranné duté profily (MSH) válcované za tepla MSH dle EN skladované v jakostech S 355J2H a S 355NH Rozdíl v jakostech: jakost S 355J2H konstrukční nelegovaná ocel jakost S 355NH jemnozrnná ocel Výhody jakosti S 355NH Je normalizačně válcovaná (stav +N) tzn., že je možné ji následně tvářet za tepla (i normalizačně žíhat). Vlastnosti se po tomto žíhání nemění). Pouze materiály, které jsou ve stavu +N lze tvářet za tepla a hodnoty mechanických vlastností se téměř nezmění. Pokud se tepelně zahřeje standardní materiál (stav +AR a nebo AM), mohou se změnit mechanické vlastnosti (snížení pevnosti a meze kluzu). Zkouška vrubové houževnosti je min. 40 J (u jakosti S 355j2H je to 27 J). U materiálu, který skladujeme v jakosti S 355NH standardně vychází hodnoty vrubové houževnatosti min J. Tzn., že pokud má zákazník požadavek na jakost NL (požadavek na zkoušku vrubové houževnatosti při teplotě 50 C), lze použít materiál, který máme skladem a nechat jej přezkoušet na požadovanou vrubovou houževnatost při uvedené nižší teplotě. Ve většině zkoušek tyto hodnoty na tomto materiálu od výrobce Vallourec & Mannesmann vycházejí. Veškeré čtyřhranné duté profily válcované za tepla, které jsou skladem, jsou vhodné k teleskopování. Pro teleskopické sestavování lze použít buď bezešvé produkty anebo HFI svařované, u nichž je ale odstraněný vnitřní šev. 14

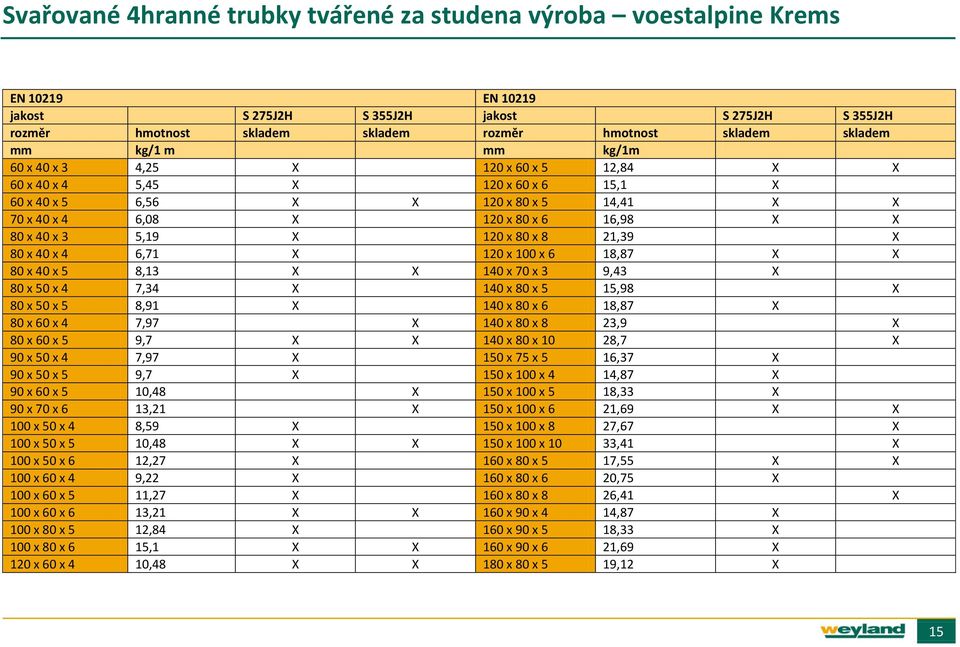

15 Svařované 4hranné trubky tvářené za studena výroba voestalpine Krems EN EN jakost S 275J2H S 355J2H jakost S 275J2H S 355J2H rozměr hmotnost skladem skladem rozměr hmotnost skladem skladem mm kg/1 m mm kg/1m 60 x 40 x 3 4,25 X 120 x 60 x 5 12,84 X X 60 x 40 x 4 5,45 X 120 x 60 x 6 15,1 X 60 x 40 x 5 6,56 X X 120 x 80 x 5 14,41 X X 70 x 40 x 4 6,08 X 120 x 80 x 6 16,98 X X 80 x 40 x 3 5,19 X 120 x 80 x 8 21,39 X 80 x 40 x 4 6,71 X 120 x 100 x 6 18,87 X X 80 x 40 x 5 8,13 X X 140 x 70 x 3 9,43 X 80 x 50 x 4 7,34 X 140 x 80 x 5 15,98 X 80 x 50 x 5 8,91 X 140 x 80 x 6 18,87 X 80 x 60 x 4 7,97 X 140 x 80 x 8 23,9 X 80 x 60 x 5 9,7 X X 140 x 80 x 10 28,7 X 90 x 50 x 4 7,97 X 150 x 75 x 5 16,37 X 90 x 50 x 5 9,7 X 150 x 100 x 4 14,87 X 90 x 60 x 5 10,48 X 150 x 100 x 5 18,33 X 90 x 70 x 6 13,21 X 150 x 100 x 6 21,69 X X 100 x 50 x 4 8,59 X 150 x 100 x 8 27,67 X 100 x 50 x 5 10,48 X X 150 x 100 x 10 33,41 X 100 x 50 x 6 12,27 X 160 x 80 x 5 17,55 X X 100 x 60 x 4 9,22 X 160 x 80 x 6 20,75 X 100 x 60 x 5 11,27 X 160 x 80 x 8 26,41 X 100 x 60 x 6 13,21 X X 160 x 90 x 4 14,87 X 100 x 80 x 5 12,84 X 160 x 90 x 5 18,33 X 100 x 80 x 6 15,1 X X 160 x 90 x 6 21,69 X 120 x 60 x 4 10,48 X X 180 x 80 x 5 19,12 X 15

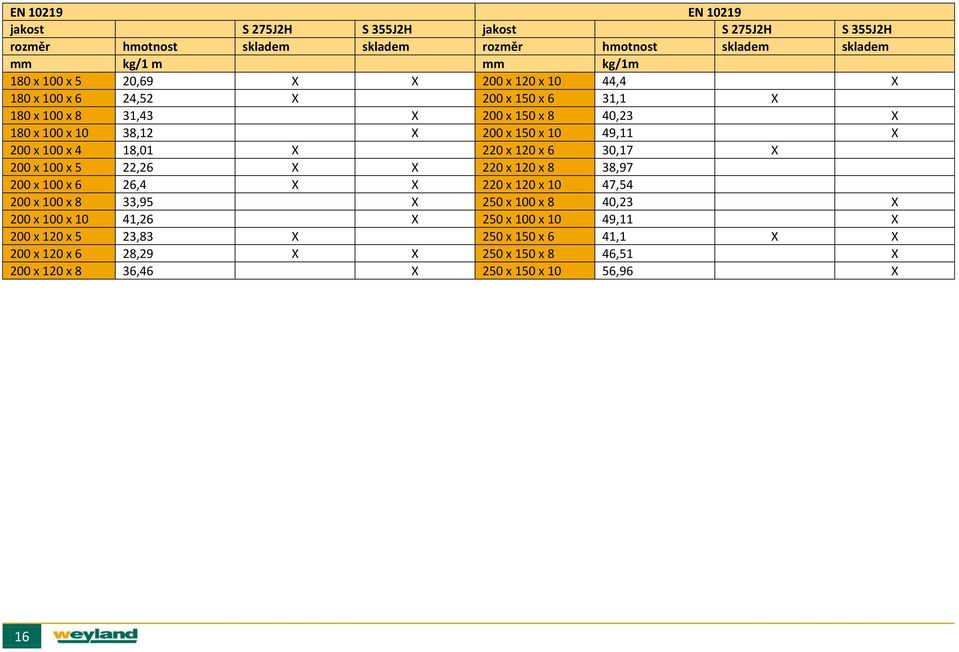

16 EN EN jakost S 275J2H S 355J2H jakost S 275J2H S 355J2H rozměr hmotnost skladem skladem rozměr hmotnost skladem skladem mm kg/1 m mm kg/1m 180 x 100 x 5 20,69 X X 200 x 120 x 10 44,4 X 180 x 100 x 6 24,52 X 200 x 150 x 6 31,1 X 180 x 100 x 8 31,43 X 200 x 150 x 8 40,23 X 180 x 100 x 10 38,12 X 200 x 150 x 10 49,11 X 200 x 100 x 4 18,01 X 220 x 120 x 6 30,17 X 200 x 100 x 5 22,26 X X 220 x 120 x 8 38, x 100 x 6 26,4 X X 220 x 120 x 10 47, x 100 x 8 33,95 X 250 x 100 x 8 40,23 X 200 x 100 x 10 41,26 X 250 x 100 x 10 49,11 X 200 x 120 x 5 23,83 X 250 x 150 x 6 41,1 X X 200 x 120 x 6 28,29 X X 250 x 150 x 8 46,51 X 200 x 120 x 8 36,46 X 250 x 150 x 10 56,96 X 16

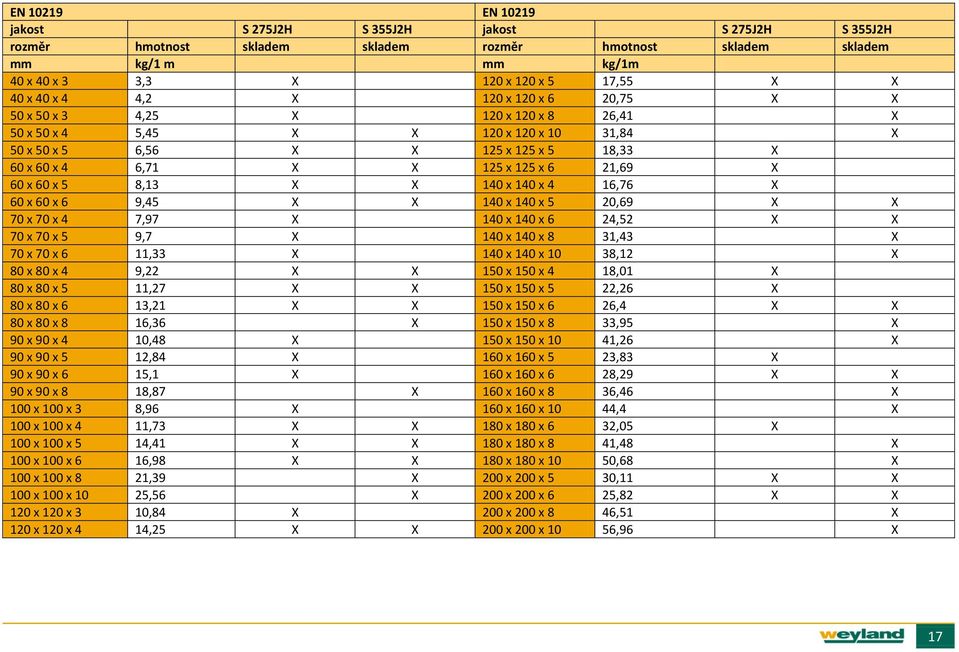

17 EN EN jakost S 275J2H S 355J2H jakost S 275J2H S 355J2H rozměr hmotnost skladem skladem rozměr hmotnost skladem skladem mm kg/1 m mm kg/1m 40 x 40 x 3 3,3 X 120 x 120 x 5 17,55 X X 40 x 40 x 4 4,2 X 120 x 120 x 6 20,75 X X 50 x 50 x 3 4,25 X 120 x 120 x 8 26,41 X 50 x 50 x 4 5,45 X X 120 x 120 x 10 31,84 X 50 x 50 x 5 6,56 X X 125 x 125 x 5 18,33 X 60 x 60 x 4 6,71 X X 125 x 125 x 6 21,69 X 60 x 60 x 5 8,13 X X 140 x 140 x 4 16,76 X 60 x 60 x 6 9,45 X X 140 x 140 x 5 20,69 X X 70 x 70 x 4 7,97 X 140 x 140 x 6 24,52 X X 70 x 70 x 5 9,7 X 140 x 140 x 8 31,43 X 70 x 70 x 6 11,33 X 140 x 140 x 10 38,12 X 80 x 80 x 4 9,22 X X 150 x 150 x 4 18,01 X 80 x 80 x 5 11,27 X X 150 x 150 x 5 22,26 X 80 x 80 x 6 13,21 X X 150 x 150 x 6 26,4 X X 80 x 80 x 8 16,36 X 150 x 150 x 8 33,95 X 90 x 90 x 4 10,48 X 150 x 150 x 10 41,26 X 90 x 90 x 5 12,84 X 160 x 160 x 5 23,83 X 90 x 90 x 6 15,1 X 160 x 160 x 6 28,29 X X 90 x 90 x 8 18,87 X 160 x 160 x 8 36,46 X 100 x 100 x 3 8,96 X 160 x 160 x 10 44,4 X 100 x 100 x 4 11,73 X X 180 x 180 x 6 32,05 X 100 x 100 x 5 14,41 X X 180 x 180 x 8 41,48 X 100 x 100 x 6 16,98 X X 180 x 180 x 10 50,68 X 100 x 100 x 8 21,39 X 200 x 200 x 5 30,11 X X 100 x 100 x 10 25,56 X 200 x 200 x 6 25,82 X X 120 x 120 x 3 10,84 X 200 x 200 x 8 46,51 X 120 x 120 x 4 14,25 X X 200 x 200 x 10 56,96 X 17

18 Nosníky HEA, HEB, HEM HEA HEB HEM EN /EN EN /EN EN /EN Rozměr Hmotnost Skladem Rozměr Hmotnost Skladem Rozměr Hmotnost Skladem H = mm kg/1m S 235JR S 355J2 H = mm kg/1m S 235JR S 355J2 H = mm kg/1m S 235JR S 355J ,1 X ,9 X , ,4 X ,4 X ,4 X ,3 X X ,5 X X ,8 X ,2 X X ,7 X X ,1 X ,4 X X ,5 X X ,1 X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X x x X 18

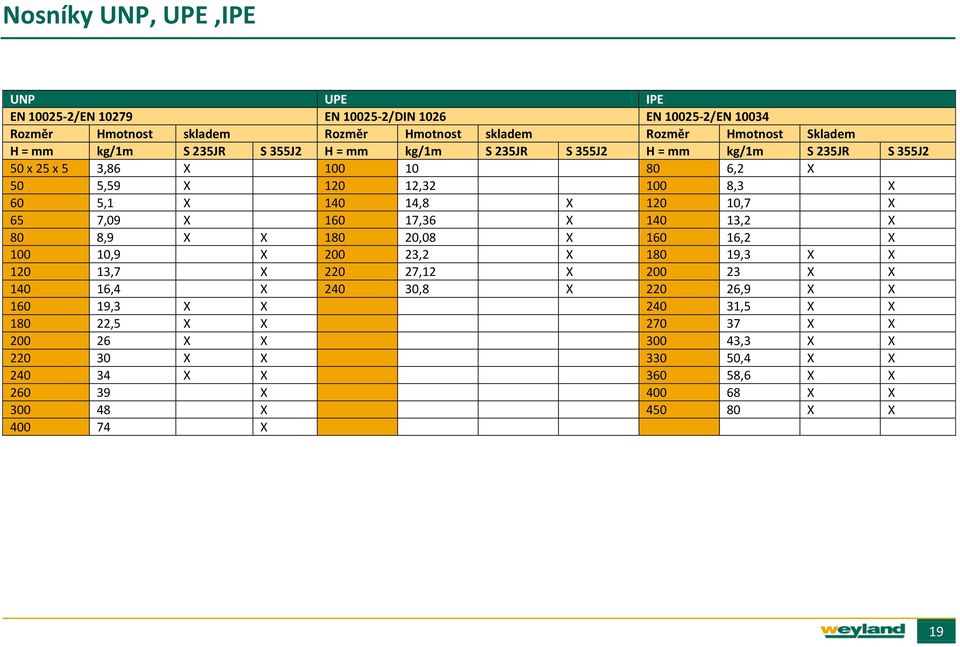

19 Nosníky UNP, UPE,IPE UNP UPE IPE EN /EN EN /DIN 1026 EN /EN Rozměr Hmotnost skladem Rozměr Hmotnost skladem Rozměr Hmotnost Skladem H = mm kg/1m S 235JR S 355J2 H = mm kg/1m S 235JR S 355J2 H = mm kg/1m S 235JR S 355J2 50 x 25 x 5 3,86 X ,2 X 50 5,59 X , ,3 X 60 5,1 X ,8 X ,7 X 65 7,09 X ,36 X ,2 X 80 8,9 X X ,08 X ,2 X ,9 X ,2 X ,3 X X ,7 X ,12 X X X ,4 X ,8 X ,9 X X ,3 X X ,5 X X ,5 X X X X X X ,3 X X X X ,4 X X X X ,6 X X X X X X X X X 19

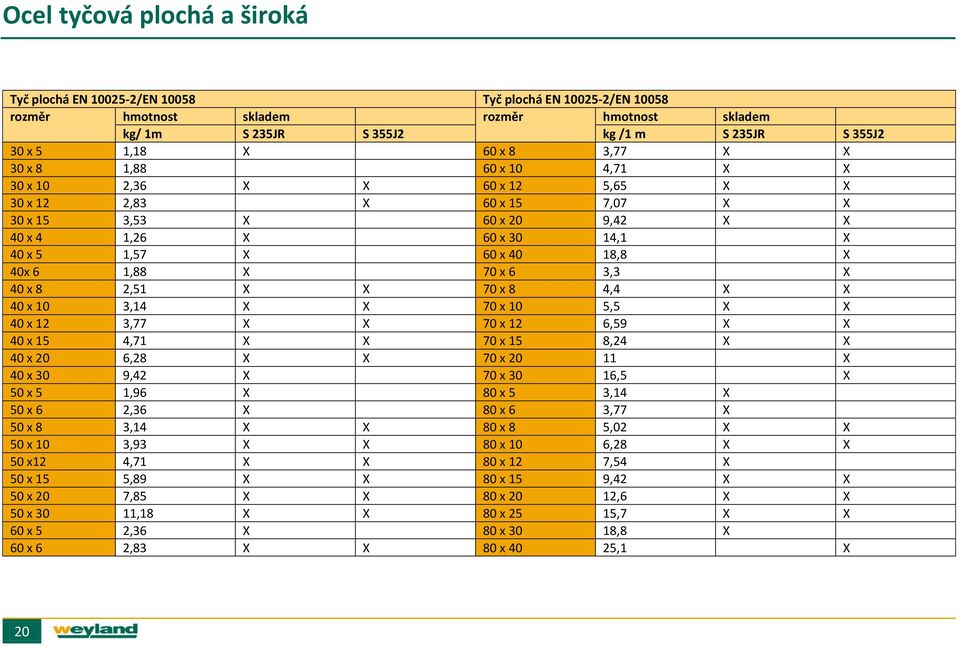

20 Ocel tyčová plochá a široká Tyč plochá EN /EN Tyč plochá EN /EN rozměr hmotnost skladem rozměr hmotnost skladem kg/ 1m S 235JR S 355J2 kg /1 m S 235JR S 355J2 30 x 5 1,18 X 60 x 8 3,77 X X 30 x 8 1,88 60 x 10 4,71 X X 30 x 10 2,36 X X 60 x 12 5,65 X X 30 x 12 2,83 X 60 x 15 7,07 X X 30 x 15 3,53 X 60 x 20 9,42 X X 40 x 4 1,26 X 60 x 30 14,1 X 40 x 5 1,57 X 60 x 40 18,8 X 40x 6 1,88 X 70 x 6 3,3 X 40 x 8 2,51 X X 70 x 8 4,4 X X 40 x 10 3,14 X X 70 x 10 5,5 X X 40 x 12 3,77 X X 70 x 12 6,59 X X 40 x 15 4,71 X X 70 x 15 8,24 X X 40 x 20 6,28 X X 70 x X 40 x 30 9,42 X 70 x 30 16,5 X 50 x 5 1,96 X 80 x 5 3,14 X 50 x 6 2,36 X 80 x 6 3,77 X 50 x 8 3,14 X X 80 x 8 5,02 X X 50 x 10 3,93 X X 80 x 10 6,28 X X 50 x12 4,71 X X 80 x 12 7,54 X 50 x 15 5,89 X X 80 x 15 9,42 X X 50 x 20 7,85 X X 80 x 20 12,6 X X 50 x 30 11,18 X X 80 x 25 15,7 X X 60 x 5 2,36 X 80 x 30 18,8 X 60 x 6 2,83 X X 80 x 40 25,1 X 20

21 Tyč plochá EN /EN Tyč plochá EN /EN rozměr hmotnost Skladem rozměr hmotnost Skladem kg/ 1m S 235JR S 355J2 kg /1 m S 235JR S 355J2 90 x 8 5,65 X X 140 x 15 16,5 X 90 x 10 7,07 X X 140 x 25 27,5 X 90 x 12 8,48 X X 140 x X 90 x 15 10,6 X 150 x 8 9,42 X X 90 x 20 14,1 X X 150 x 10 11,8 X X 100 x 5 3,93 X 150 x 12 14,1 X X 100 x 6 4,71 X 150 x 15 17,7 X X 100 x 8 6,28 X X 150 x 20 23,6 X X 100 x 10 7,85 X X 150 x 25 29,4 X 100 x 12 9,42 X X 150 x 30 35,3 X X 100 x 15 11,8 X X 100 x 20 15,7 X X Široká plochá EN /DIN x 25 19,6 X X rozměr hmotnost Skladem 100 x 30 23,6 X X kg /1 m S 235JR S 355J2 100 x 40 31,4 X 160 x 10 12,56 X 120 x 5 4,71 X 180 x 15 21,6 X 120 x 6 5,76 X X 200 x 8 12,56 X 120 x 8 7,54 X X 200 x 10 15,7 X 120 x 10 9,42 X X 200 x 12 18,84 X 120 x 12 11,3 X X 200 x 15 23,55 X X 120 x 15 14,1 X X 200 x 20 31,4 X 120 x 20 18,8 X X 200 x 25 39,25 X 120 x 25 23,6 X 120 x 30 28,3 X X 140 x 8 8,16 X 140 x 10 10,2 X 140 x 12 12,2 X 21

22 Ocel tyčová úhelníky rovnoramenné a nerovnoramenný a T profily Úhelníky rovnoramenné EN /EN Úhelníky rovnoramenní EN /EN rozměr hmotnost skladem hmotnost skladem rozměr kg/ 1m S 235JR S 355J2 kg /1 m S 235JR S 355J2 40 x 40 x 4 2,42 X X 120 x 120 x 12 21,6 X X 40 x 40 x 5 2,97 X X 140 x 140 x 10 21,4 45 x 45 x 4 2,74 X 140 x 140 x 12 25,4 45 x 45 x 5 3,38 X 150 x 150 x 12 27,3 50 x 50 x 4 3,06 X 160 x 160 x 16 38,4 50 x 50 x 5 3,77 X X 180 x 180 x 13 35,7 50 x 50 x 6 4,47 X X 180 x 180 x 14 38,3 X 50 x 50 x 8 5,82 X 180 x 180 x 16 43,5 X 60 x 60 x 6 5,42 X X 200 x 200 x 15 45,6 60 x 60 x 8 7,09 X X 200 x 200 x 16 48,5 70 x 70 x 6 6,38 X X 200 x 200 x 18 54,3 70 x 70 x 7 7,38 X 200 x 200 x 20 59,9 X 70 x 70 x 8 8,36 X X 80 x 80 x 6 7,34 X X 80 x 80 x 8 9,66 X X 80 x 80 x 10 11,9 X 90 x 90 x 6 8,32 X 90 x 90 x 8 10,9 X X 90 x 90 x 9 12,2 X 100 x 100 x 8 12,2 X X 100 x 100 x 10 15,1 X X 100 x 100 x 12 17,8 X X 120 x 120 x 8 14,71 X 120 x 120 x 10 18,2 X X 22

23 Úhelníky nerovnoramenné EN /EN Úhelníky nerovnoramenné EN /EN rozměr hmotnost skladem hmotnost skladem rozměr kg/ 1m S 235JR S 355J2 kg /1 m S 235JR S 355J2 50 x 30 x 4 2,51 X 100 x 65 x 7 8,77 X 50 x 30 x 5 2, x 65 x 8 9,94 X 60 x 30 x 5 3,37 X 100 x 65 x 9 11,1 X 80 x 40 x 6 5,41 X 100 x 75 x 9 11,8 X 80 x 40 x 8 7,07 X 120 x 80 x 8 12,2 80 x 60 x 6 6,38 X 120 x 80 x X 80 x 60 x 7 7,6 X 120 x 80 x 12 17,8 X 80 x 60 x 8 8,36 X 130 x 65 x 8 11,9 X 90 x 60 x 6 6,82 X 130 x 65 x 10 14,6 X 90 x 60 x 8 8, x 75 x 9 15,3 X 100 x 50 x 6 6,85 X 150 x 100 x X 100 x 50 x 8 8, x 100 x 12 22,6 X 100 x 50 x 10 11,1 X 200 x 100 x X T profil EN /EN rozměr hmotnost skladem kg/ 1m S 235JR S 355J2 60 x 60 x 8 7,26 X 80 x 80 x 9 11 x 23

24 Dodací a platební podmínky pro prodej zboží a služeb Dodací a platební podmínky, dále jen DPP, pro prodej zboží a poskytování služeb firmou Weyland Stahlhandel s.r.o. A. Rozsah platnosti a druhy obchodů Tyto dodací podmínky platí pro prodej zboží od firmy Weyland Stahlhandel s.r.o., ze skladu včetně úprav materiálu prováděných ze skladu, nebo traťovým obchodem, pokud není v konkrétní smlouvě stanoveno jinak. Dodací podmínky upřesňují podmínky upravené Obchodním zákoníkem (dále OZ) v platném znění, kde zákon upřesnění předpokládá. Pojmy, vztahy a funkce stanovené v zákoně nejsou již v těchto podmínkách opakovány. Dodavatel rozděluje dva druhy obchodů: 24 a) Skladový obchod toto je obchod, kdy dodavatel dodává zboží ze skladů, které patří do skupiny Weyland. V tomto druhu obchodu se může dodávat buď přesné množství podle požadavku zákazníka anebo ucelené výrobní balíky. b) Traťový obchod toto je obchod, kdy dodavatel dodává zboží přímo od výrobce k zákazníkovi. V tomto případě se dodávají ucelená výrobní balení. B. Kupní smlouva Prodej zboží se provádí pouze formou smlouvy. Tato smlouva má podle rozsahu a formy obchodů následující základní tvary: B1. Potvrzená objednávka Tento způsob je možný pouze u zákazníků registrovaných ve výpočetním systému firmy Weyland. Způsob placení a rozsah dodávek je definován podle bonity zákazníka. Je přijatelný jen pro dodávky ze skladu. Prodej zboží je dohodnut pouze v rozsahu těchto podmínek. Prodejce Weyland Stahlhandel s.r.o. potvrzuje zákazníkovi na objednávce množství, cenu, způsob platby, termín a způsob dodání, jakost, rozsah dokladů o jakosti. Je vyhotovován na předtisku počítače. Potvrzení objednávky se vystavuje na základě ústní nebo písemné objednávky zákazníka. B2. Kupní smlouva Řádná kupní smlouva je vystavována u zákazníků registrovaných pro veškeré traťové obchody, pro obchody jednorázové a pro rozsáhlé obchody, kde je nutná velmi přesná specifikace dodávaného zboží, úpravy materiálu anebo termínu dodání. Dále pro obchody s odlišným způsobem plnění některé části proti těmto DPP. Kupní smlouvy se vystavují na základě písemné objednávky zákazníka.

25 B3. Smlouva o uzavření smlouvy budoucí / OZ/ Touto formou řešíme opakované prodeje s našimi velmi dobrými, spolehlivými klienty. Smlouva v dikci OZ, zpravidla dle typové předlohy jedné ze stran stanovuje způsob opakovaných dodávek zboží za jednorázově dohodnutých podmínek. Jednotlivé dodávky jsou uskutečňovány podle potvrzených objednávek, podrobnosti jsou stanoveny ve smlouvě. C. Náležitosti smluv, podmínky pro uzavření smluv C1. Smlouvy musí mít vždy písemnou formu, smlouva vzniká podpisem obou stran. Pokud zákazník nepotvrdí smlouvu do 5-ti dnů od jejího vystavení, smlouva zaniká. C2. Smlouvu je možno měnit písemnými a číslovanými dodatky osob, které smlouvu uzavřely. C3. Smlouvu podepisují osoby k tomu oprávněné za prodávajícího i zákazníka. Za Weyland Stahlhandel s.r.o. jsou oprávněni k podpisu kupních smluv regionální zástupci, vedoucí prodeje a jednatelé společnosti. K podepisování potvrzené objednávky za firmu Weyland Stahlhandel s.r.o. jsou oprávněni prodejci, regionální zástupci, vedoucí prodeje a jednatelé společnosti. K podepisování smlouvy o smlouvách budoucích jsou za firmu Weyland Stalhandel s.r.o. oprávněni jednatelé a vedoucí prodeje. Zástupci zákazníka jsou povinni se prokázat zplnomocněním k uzavírání smluv. Při pravidelně se opakujících obchodech se pověření k transakcím má za prokázané. Partneři přistoupením na tyto DPP se zavazují informovat se o změnách oprávnění jednat ve věcech uzavírání a plnění smluv. Pokud jsou rozdílné kompetence pro potvrzování smluv a jednání ve věcech plnění smluv, musí toto být uvedeno ve smlouvě písemně, v části Smluvní strany. C4. Tvarové úpravy materiálu nebo kompletace zboží dle přesných technologických požadavků zákazníka je vždy předmětem podrobné smluvní specifikace včetně rozměrových a časových tolerancí. D. Termíny dodávání D1. Základní termín plnění dodávek ze skladu je hodin po uzavření kupní smlouvy. D2. Termíny na den musí být uzavřeny zcela zřetelně ve smlouvě. Tolerance pro plnění na den je plus mínus 24 hodin. D3. Pokud jde o velmi přesné plnění na den bez tolerance, toto musí být opět zřetelně smluvně stanoveno a je uskutečněno s přirážkou 5 % z ceny dodávky striktně. D4. Odchylná řešení, kupříkladu kombinovaných obchodů, je možno uzavřít smluvně při dodržení výše uvedených zásad a dikce OZ. E. Dodávání materiálu a dopravné E1. Dodávání materiálu zajišťuje dodavatel do domu zákazníka, pokud smluvně není dohodnuto jinak. Dnem dodání se rozumí den, kdy bylo zboží předáno prvnímu přepravci. V kupní smlouvě je možná i jiná dohoda. Pokud zákazník hodlá okamžitě požadovat plnění dodávky, musí zpravidla zaplatit přirážku za expresní obsluhu. Přirážka pokrývá náklady prodávajícího z titulu nenadálé změny organizace práce ve skladu. 25

26 E2. Dopravné Dodavatel účtuje zákazníkům paušální příplatek za dopravné dle dodávaného množství: Při objednávce nad kg je dopravné 400 Kč/20 EUR. Při objednávce kg až kg je dopravné Kč/60 EUR. Při objednávce do 999 kg je dopravné Kč/160 EUR. E3. Dokladem o dodání a odebrání zboží a tím splnění smluvní povinnosti je jeden nebo více dodacích listů vztažených k vyřizování jedné zakázky. Dodací listy doprovází zboží přímo u dodávek ze skladu firem patřící do skupiny Weyland. U traťových obchodů přímo, neprodleně poštou nebo em. Dodací list musí být potvrzen odběratelem nebo jím určenou institucí neprodleně, při dodávce zboží, anebo po doručení s vyznačením data převzetí zboží. E4. Dodavatel dodává zboží bez vratných a zvláště placených obalů. Pokud zboží obaly vyžaduje, je nezbytné smluvní písemné ujednání o hospodaření s nimi. F. Jakost reklamace, doklady o jakosti F1. Dodavatel se řídí při vystavování dokladů o jakosti EN F2. V případě, že zákazník potřebuje určitý doklad o jakosti, musí to uvést písemně v objednávce. Dodavatel nedodává doklady o jakosti se zpětnou platností. F3. Reklamace jakýchkoliv zjevných vad přijímáme do 120 hodin od uskutečněné dodávky, včetně reklamací hmotnosti. Kupující se zavazuje reklamované zboží okamžitě po zjištění vady odložit do isolátoru zmetků či jiného vyhrazeného prostoru, přičemž se zavazuje zachovat všechny dostupné a obvyklé podmínky a znaky dodávky umožňující objektivní posouzení reklamace. Vnitřní obsah originálních balíků plechů je možno reklamovat do 6 týdnů. Důvodem nesmí být závady jakosti způsobené porušením vnějšího obalu, neboť porušení vnějšího obalu je vada zjevná. Mezi zjevné vady jmenovitě patří odchylky od geometrie profilové oceli, odchylky od rovinnosti, záměna jakosti zjevná z rozdílu označení materiálu, a to včetně provenience, pokud je smluvně stanovena. F4. Reklamace musí být vždy písemná, adresovaná na osobu oprávněnou jednat ve věcech smlouvy. To platí i o reklamacích v platebním styku. F5. Reklamace nemá vliv na povinnost kupujícího zaplatit kupní cenu. F6. Způsob řešení reklamace je dán podrobně OZ. F7. Záruční doba na hutní zboží je 1 rok ode dne, kdy zákazník zboží prokazatelně převzal do své správy a péče. Smluvně může být dohodnuta doba jiná, jsou-li proto závažné důvody. 26

27 G. Způsoby fakturace, výpočet hmotnosti (velikosti) dodávky Dodavatel dodává a fakturuje zboží v kg, kusech anebo v metrech. Výpočet hmotnosti vychází vždy s teoretické hmotnosti, která je uvedena v katalogu firmy Weyland. H. Tolerance velikosti dodávky U traťových obchodů je stanovena tolerance velikosti dodávky +/- 15 % z objednaného množství. Je to způsobeno tím, že zboží je dodáváno přímo z výroby. Dodavatel musí odebrat ucelené množství od výrobce v jeho výrobních balících. V případě, že zákazník trvá na přesném stanovení dodaného množství, musí to být stanoveno písemně v kupní smlouvě. U skladových obchodů dodáváme přesné množství podle požadavků zákazníka. Pokud však dodáváme ze skladu množství po výrobních balících, pak je tolerance velikosti dodávky +/- 15%. Pokud zákazník trvá na přesném množství, musí to být uvedeno v objednávce. U zboží dodávaného se službou na míru, se dodává zboží dle specifikace zákazníka. I. Platební podmínky I1. Základní lhůta splatnosti je 14 dnů, ostatní lhůty jsou výjimečné, musí být stanoveny ve smlouvě. I2. Zaplacením za zboží je okamžik připsání částky za zboží na konto dodavatele, složením hotovosti do pokladny. I3. Podkladem pro placení je faktura dodavatele. Údaje o zboží a ceně musí být v souladu se smlouvou. J. Vlastnictví dodaného zboží a jeho přechod: Veškeré zboží dodáváme s výhradou vlastnictví. Zboží zůstává vlastnictvím firmy Weyland Stahlhandel s r.o. až do úplného zaplacení. V případě přístupu třetích osob k vyhrazenému zboží (obzvláště při jeho zabavení) je odběratel povinen upozornit třetí stranu na vlastnictví zboží firmou Weyland Stahlhandel s r.o. a neprodleně nás o tom informovat. K. Odstoupení od smluv K1. Strana může od smlouvy odstoupit pouze v případech ve smlouvě nebo těchto DPP dohodnutých, anebo v případech, které stanoví zákon. Zavazuje se v tomto případě zaplatit druhé straně sankci ve výši 20 % u dodávek traťových, je-li zboží uvedeno ve skladovém sortimentu firmy Weyland, 100 % smluvní ceny, je-li to zboží zajišťované 27

28 traťovým obchodem nebo nadělením ve skladu jednorázově pro potřebu zákazníka. Takto zmařená dodávka je v plném rozsahu škodou dodavatele, neboť zboží nelze jinak použít. Jde o přířezy, přístřihy a výpalky tvarů na přání, nestandardní produkty či materiály, které nejsou uvedeny v sortimentu společnosti Weyland. L. Překážka v plnění smlouvy bez sankčního postihu 28 Strany se v těchto podmínkách shodly na následujících okolnostech, kdy opoždění plnění nebo zánik plnění je bez sankce. L1. Zákazník dluží za předchozí dodávky do sjednaného limitu nebo sjednaného termínu nebo z obou důvodů. L2. Zákazník nepotvrdil návrh kupní smlouvy včas nebo vůbec. L3. Zákazník nezaplatil za zboží předem, ačkoliv tak bylo dohodnuto. L4. U zboží vznikla pochybnost o jakosti při externí kontrole dodavatele, zákazník byl prokazatelně vyzván k externímu auditu. L5. Zboží je v rozhodné době v řádné reklamaci u výrobce. L6. V oblasti výroby, logistiky, zpracování zboží vznikla prokazatelně katastrofa živelná nebo válečná nebo hromadná sociologická. Tuto katastrofu musí ohlásit postižená strana neprodleně. Současně se zavazuje provést veškeré možné náhradní operace k zmírnění dopadu z katastrofy za režijní ceny. M. Vydávání, platnost a projednávání DPP Technické dodací a platební podmínky dodávek vydává vedení společnosti. Je povinností prodejců při uzavírání kupních smluv se přesvědčit, zda zákazník na úrovni pracovníků oprávněných sjednávat jménem organizace kupní smlouvy potvrdil tyto podmínky. Při registraci nových zákazníků je podepsání těchto DPP základní podmínkou pro vstup do systému. Každý prodejce je povinen mít k disposici potvrzené DPP od všech zákazníků. N. Zákazníci ze zahraničí Smluvní strany sjednávají, že veškeré jejich vzájemné právní vztahy, zejména pak právní vztahy týkající se dodávek zboží a služeb společností Weyland Stahlhandel s.r.o. zákazníkovi, se řídí právem České republiky. Smluvní strany dále sjednávají, že pro rozhodování veškerých jejich případných vzájemných sporů týkajících se veškerých jejich vzájemných právních vztahů (viz předchozí věta) či vztahů s nimi jakkoliv souvisejících budou mít výlučnou pravomoc pouze soudy České republiky, s tím, že pro určení místní příslušnosti soudu bude rozhodující obecný soud společnosti Weyland Stahlhandel s.r.o. ke dni sjednání tohoto ujednání (tj. Okresní soud v Pardubicích, a to i v případě, že by společnost v budoucnu změnila své sídlo) a věcná příslušnost soudu se bude řídit procesními ustanoveními práva České republiky. Od těchto zákazníků vyžadujeme výhradně potvrzené DPP v originále.

29 Vydávají jednatelé společnosti: Mag.Norbert Thumfart Petr Javorský V Pardubicích dne: Prodávající - Jméno podle OR: Weyland Stahlhandel s.r.o. Sídlo: Pardubice Za Pasáží 1609 PSČ: IČO: Jednatel nebo prodejce pro oblast: Jméno, podpis, datum: Kupující - Jméno podle OR: PSČ: IČO: Odpovědný zástupce kupujícího: Jméno, podpis datum: 29

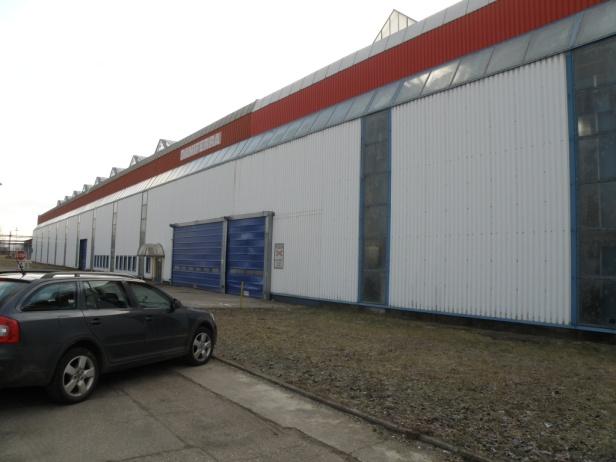

30 Kontakty Sídlo společnosti: Za Pasáží Pardubice tel.: fax: Sklad: Nivnická Uherský Brod tel.: bývalý areál firmy DANIFERRA s.r.o. IČO:
