A. NÁZEV OBCE. A.1 Značení dotčených částí obce (ZSJ) Pila. Mapa A: Území obce

Transkript

1 (karta obce: CZ41_51_1) A. NÁZEV OBCE Název části obce (ZSJ): Mapa A: Území obce Přehledová mapka Kód části obce PRVK: CZ Název obce: Kód obce (IČOB): 1259 (556947) Číslo ORP3 (ČSÚ): 413 (413) Název ORP3: Karlovy Vary Kód OPOU2 ČSÚ: 4131 Název OPOU2:: Karlovy Vary Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. A.1 Značení dotčených částí obce (ZSJ) Kód části obce PRVK: Název části obce: Kód části obce PRVK: IČOB obce obce ÚIR: CZ Stránka 1 z 8

2 Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_51_1) B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Obec leží cca. 8 km jihovýchodně od města Karlovy Vary. Pro obec je charakteristická venkovská zástavba, rodinné domy, hospodářské usedlosti a rekreační objekty. V obci není žádná vybavenost. Obcí protéká řeka Javorná a Lomnický potok. Obec leží v těsné blízkosti vodárenské nádrže Stanovice. Obec se nachází v PHO II. stupně zdrojů vod.n. Stanovice. Část řešeného území se nachází v ochranném pásmu II B stupně přírodních léčivých zdrojů lázeňského místa Karlovy Vary. B.2 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: Počet trvale bydlících obyvatel Počet osob s časově omezeným pobytem (ČOP) Graf B2.1: Vývoj počtu obyvatel Celkový počet trvale bydlících obyvatel a obyvatel s ČOP počet trvale bydlících obyvatel počet obyvatel s ČOP C. PODKLADY Dotazník s údaji o demografickém vývoji obce, vodovodu, kanalizaci a čištění odpadních vod - kanalizační výtlak a ČS OV + vodovodní řad, VaK KV a.s., IZ, Karlovy Vary, 23 Pasport vodovodu od VaK KV a.s. Pasport kanalizace od VaK KV a.s. Stránka 2 z 8

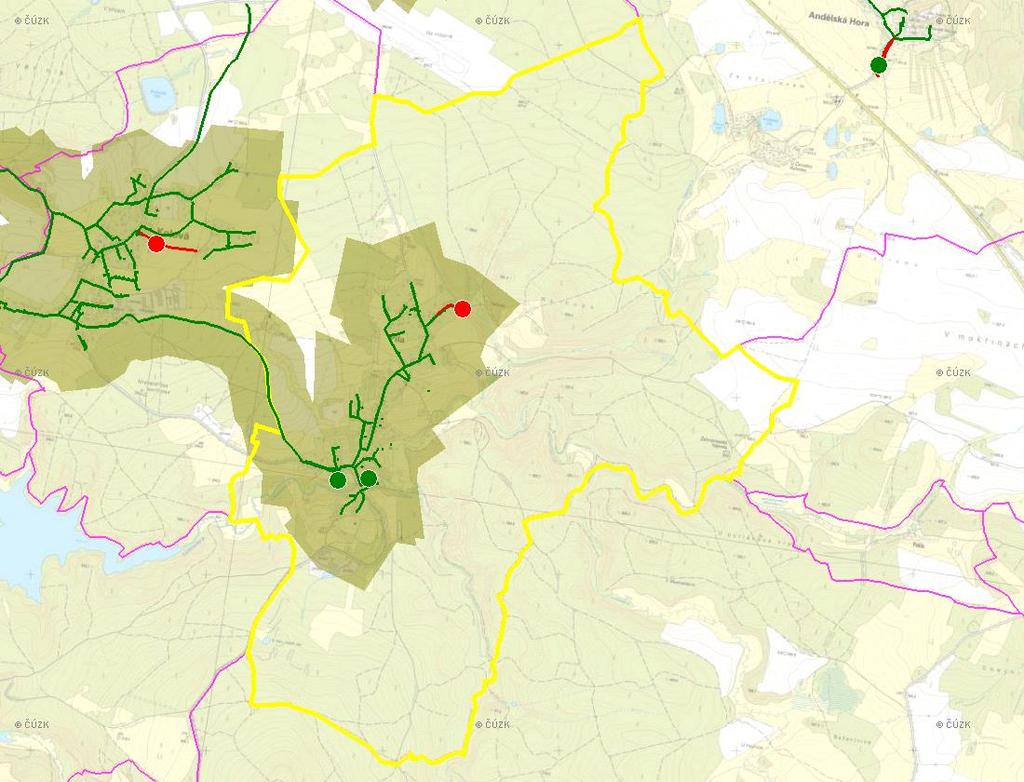

3 (karta obce: CZ41_51_1) D. VODOVODY D.1 POTŘEBA VODY Z BILANCE Základní parametry: Ozn.: Jednotky: Rok: Počet všech zásobených obyvatel Nz obyvatel Voda vyrobená celkem VVR tis.m3/r ,8 Voda fakturovaná celkem VFC tis.m3/r ,2 Voda fakturovaná pro obyvatele VFD tis.m3/r Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) 6,2 59,1 57,4 62,3 Spec. potř. fakt. vody Qs l/(os.den) 6,2 59,1 64,5 91,5 Spec. potř. vody vyrobené Qs,v l/(os.den) 97,8 11,8 129,1 12,3 Průměrná denní potřeba Qp m3/d 35,6 41,1 49,3 4,5 Max. denní potřeba Qd m3/d 53,4 61,6 74 6,8 Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV, redukcí tlaku Obec: Legenda: Vodovody Čerpací stanice Úpravny vody navrhované navržená navržená rekonstrukce rekonstrukce rekonstrukce Vodojem věžový Vodojem zemní Studna, vrt ATS rekonstrukce navržený navržená navržená Stránka 3 z 8

4 Investiční náklady [mil. Kč/r] Specifická potřeba vody [l/os.r] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_51_1) Graf D1.1: Počet zásobených obyvatel Celkový počet zásobovaných trvale bydlících obyvatel a obyvatel s ČOP počet zásobených trvale bydlících počet zásobených s ČOP počet obyvatel celkem Graf D1.2: Specifická potřeba vody [l/os.r] fakturované vody vody vyrobené fakturované vody obyvatelstva Tab. D.1.3: Vodovody - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice,29 rekon. řadů rekon. ostatní Celkem [mil.kč,29 Graf D1.4: Vodovody - investice Časový přehled výstavby [mil.kč/r],4,3,3,2,2,1,1, nové investice [mil.kč/r] rekonstrukce řadů [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 4 z 8

5 (karta obce: CZ41_51_1) D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Obec (52 57 m n.m.) má vybudován vodovod pro veřejnou potřebu. Vodovod je napojen na skupinový vodovod Karlovy Vary. Jeho základním článkem je VDJ, který je zásobován buď z VDJ Zámeček přes rozvod obce Kolová nebo z VDJ Vítkova Hora. VDJ (199 91) je jednokomorový typový kruhový monolitický vodojem o obsahu 15m3. Slouží pro zásobení vodovodu a v případě přítoku vody z rozvodu obce Kolová i jako čerpací jímka pro čerpání vody na VDJ Vítkova Hora. Kóta dna 589,7 m n.m., kóta max. hladiny 593,4 m n.m. Čerpací stanice je monolitická, podzemní s technologickým vybavením, se samostatným vchodem. Celková délka vodovodní sítě obce je m. Vodovodních přípojek je celkem 88 kusů. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ Systém zásobování pitnou vodou vyhovuje a nebude se měnit ani v budoucnosti. V lokalitě Kočičí vrch návrh předpokládá napojení na rozvody obce, které jsou zásobovány ze skupinového vodovodu Karlovy Vary. Tímto dojde ke zlepšení zásobování obyvatel pitnou vodou v dostatečné kvalitě. Rozvody budou napojeny na řád PVC DN16 v nezpevněném terénu. Rozvodný "ŘÁD 1" PE 1 DN 9 délky 71 m pokračuje od napojení jižním směrem. Na něj je napojen "ŘÁD 2-5" PE 1 DN 63 délky 347 m. D.4 NOUZOVÉ ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) Nouzové zásobování užitkovou vodou bude zajišťováno z vodovodu pro veřejnou potřebu. Při využívání zdrojů pro zásobení užitkovou vodou se bude postupovat podle pokynů územně příslušného hygienika. Nouzové zásobování pitnou vodou bude zajišťováno dopravou pitné vody v množství maximálně 15 l/den obyvatele cisternami ze zdroje Nebanice. Zásobení pitnou vodou bude doplňováno balenou vodou. Stránka 5 z 8

6 (karta obce: CZ41_51_1) E. KANALIZACE A ČOV E.1 ZÁKLADNÍ ÚDAJE Základní parametry: Ozn.: Jednotky: Rok: Počet všech obyv. napoj. na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 54,7 54,9 55,1 49,7 Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, ČS, výústě, odlehčovací komory Obec: Legenda: Kanalizace ČOV Čerpací stanice Aglomerace navrhovaná rekonstrukce navrhované rekonstrukce navrhované rekonstrukce hranice aglomerací kanalizace Stránka 6 z 8

7 Investiční náklady [mil. Kč/r] Specifická produkce [l/(os.den)] Denní produkce [m3/den] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_51_1) Graf E1.1: Počet obyvatel napojených na kanalizaci Celkový počet trvale bydlících obyvatel a obyvatel s ČOP napojených na kanalizaci počet napojených trvale bydlících počet napojených s ČOP počet obyvatel celkem Graf E1.2: Produkce odpadních vod Specifická produkce odpadních vod obyv. [l/(os.den)] a celková produkce [m3/den] Druh investice [mil. Kč/r]: specifická produkce odpadních vod obyvatelstvo Tab. E.1.3: Kanalizace - časový přehled výstavby , 54, 52, 5, 48, 46, produkce odpadních vod nové investice,34 rek.stok.sítě rekon. ostatní Rok: Celkem [mil.kč,34 Graf E1.4: Kanalizace - investice Časový přehled výstavby [mil.kč/r],4,4,3,3,2,2,1,1, nové investice [mil.kč/r] rekonstrukce stok. sítě [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 7 z 8

8 (karta obce: CZ41_51_1) E.2 POPIS STÁVAJÍCÍHO STAVU Původní odkanalizování obce bylo různě do místních vodotečí a příkopů. V rámci asanací při výstavbě Stanovické přehrady byla v obci vybudována jednotná kanalizační síť (bez přípojek), čistírna odpadních vod a pro 6 domů v severní části obce je vybudován septik SM 3. Dokončení a uvedení do provozu této stavby bylo v roce V roce 1995 byla čistírna odpadních vod vyřazena z provozu a odpadní vody jsou rovnou čerpací stanicí v prostoru bývalé ČOV a výtlačným řadem napojeny na kanalizaci v Kolové. Tím je zajištěno čistění odpadních vod na ČOV v K. Varech - Drahovicích. Kapacita čerpací stanice: denní množství odp. vod Qd = 77 m3 čerpané množství Qc = 1,75 l/s dopravní výška H = 62,5 m Výtlak od čerpací stanice 1 do Kolové je proveden z potrubí PVC 9 v celkové délce 1 895, m. V obci Kolová je výtlak napojen do RŠ 17 na stoce C mezi čp. 75 a čp Zároveň s potrubím byl položen kabel pro následné vyhledání potrubí. Potrubí uloženo do pískového lože. Rok výstavby Na kanalizačním řadu je ještě čerpací stanice umístěná mezi Lomnickým potokem a čp. 13. Osazené čerpadlo má příkon 6,5 kw, H = 12,5 m, Q = 21 l/s. Výtlačné potrubí je provedeno z litiny v délce 18, m. Další čerpací stanice je umístěna v lokalitě Telenec v místě bývalého septiku SM3. Jsou zde osazena dvě čerpadla o příkonu 3,7 kw, H = 23,3 m Q = 3,17 l/s. Výtlačný řad PE 63 délky 42,15 m je veden do gravitační kanalizace u č.p. 19. Celková délka kanalizační sítě je 6 271,35 m. E.3 POPIS NÁVRHOVÉHO STAVU Systém odkanalizování vyhovuje a nebude se měnit ani v budoucnosti. Veškeré odpadní vody akumulované v bezodtokých jímkách budou likvidovány na čistírně odpadních vod obce Karlovy Vary. AKTUALIZACE - poznámky: Datum aktualizace: Popis: aktuální stav Aktualizace PRVK - základní verze, srpen 24, Hydroprojekt CZ a.s. Stránka 8 z 8
