1 Návody k obsluze Svařovací přístroj Picomig 180 Synergic TGE Picomig 180 puls TGE Register now and benefit! Jetzt Registrieren und Profitieren! * *For details visit

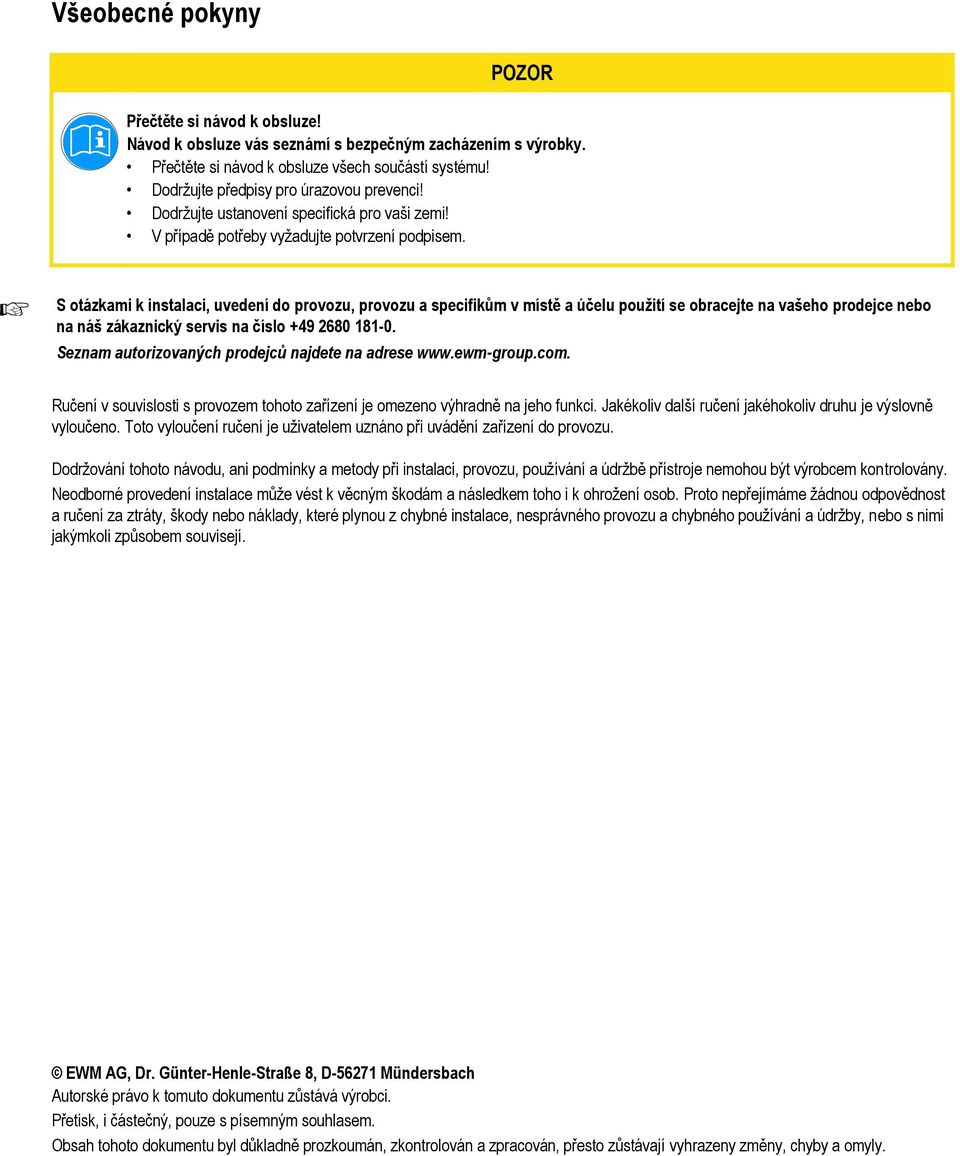

2 Všeobecné pokyny POZOR Přečtěte si návod k obsluze! Návod k obsluze vás seznámí s bezpečným zacházením s výrobky. Přečtěte si návod k obsluze všech součástí systému! Dodržujte předpisy pro úrazovou prevenci! Dodržujte ustanovení specifická pro vaši zemi! V případě potřeby vyžadujte potvrzení podpisem. S otázkami k instalaci, uvedení do provozu, provozu a specifikům v místě a účelu použití se obracejte na vašeho prodejce nebo na náš zákaznický servis na číslo Seznam autorizovaných prodejců najdete na adrese Ručení v souvislosti s provozem tohoto zařízení je omezeno výhradně na jeho funkci. Jakékoliv další ručení jakéhokoliv druhu je výslovně vyloučeno. Toto vyloučení ručení je uživatelem uznáno při uvádění zařízení do provozu. Dodržování tohoto návodu, ani podmínky a metody při instalaci, provozu, používání a údržbě přístroje nemohou být výrobcem kontrolovány. Neodborné provedení instalace může vést k věcným škodám a následkem toho i k ohrožení osob. Proto nepřejímáme žádnou odpovědnost a ručení za ztráty, škody nebo náklady, které plynou z chybné instalace, nesprávného provozu a chybného používání a údržby, nebo s nimi jakýmkoli způsobem souvisejí. EWM AG, Dr. Günter-Henle-Straße 8, D Mündersbach Autorské právo k tomuto dokumentu zůstává výrobci. Přetisk, i částečný, pouze s písemným souhlasem. Obsah tohoto dokumentu byl důkladně prozkoumán, zkontrolován a zpracován, přesto zůstávají vyhrazeny změny, chyby a omyly.

3 Obsah Pokyny k používání tohoto návodu k obsluze 1 Obsah 1 Obsah Bezpečnostní pokyny Pokyny k používání tohoto návodu k obsluze Vysvětlení symbolů Všeobecně Přeprava a instalace Okolní podmínky Za provozu Přeprava a skladování Použití k určenému účelu Oblast použití Standardní svařování MIG/MAG Impulzní svařování MIG/MAG Svařování MIG/MAG trubkovým drátem Svařování WIG (Liftarc) Ruční svařování elektrodou Předvolba polarity Související platné podklady Záruka Prohlášení o shodě Svařování v prostředí se zvýšeným ohrožením elektrickým proudem Servisní podklady (náhradní díly a schémata zapojení) Kalibrace / validace Popis přístroje - rychlý přehled Čelní pohled Zadní pohled Vnitřní pohled Řízení přístroje Ovládací prvky Konstrukce a funkce Všeobecné pokyny Chlazení přístroje Vedení obrobku, všeobecně Instalace Pokyny k instalaci vedení svařovacího proudu Připojení na síť Druh sítě Zásobení ochranným plynem Přípojka Testování plynu a propláchnutí svazku hadic Nastavení množství ochranného plynu Svařování MIG/MAG Připojení svařovacího hořáku a směrování obrobku Standardní svařování MIG/MAG Svařování MIG/MAG trubkovým drátem Posuv drátu Otevřete ochrannou klapku pohonu posuvu drátu Vsazení cívky s drátem Výměna kladek podavače drátu Zavedení drátové elektrody Seřízení brzdy cívky Definice svařovacích úloh MIG/MAG Zobrazení dat svařování Volba svařovacího úkolu JOB-výběr (úkolu) Druh provozu Metoda svařování (standardní MIG/MAG / impulsní svařování obloukem)

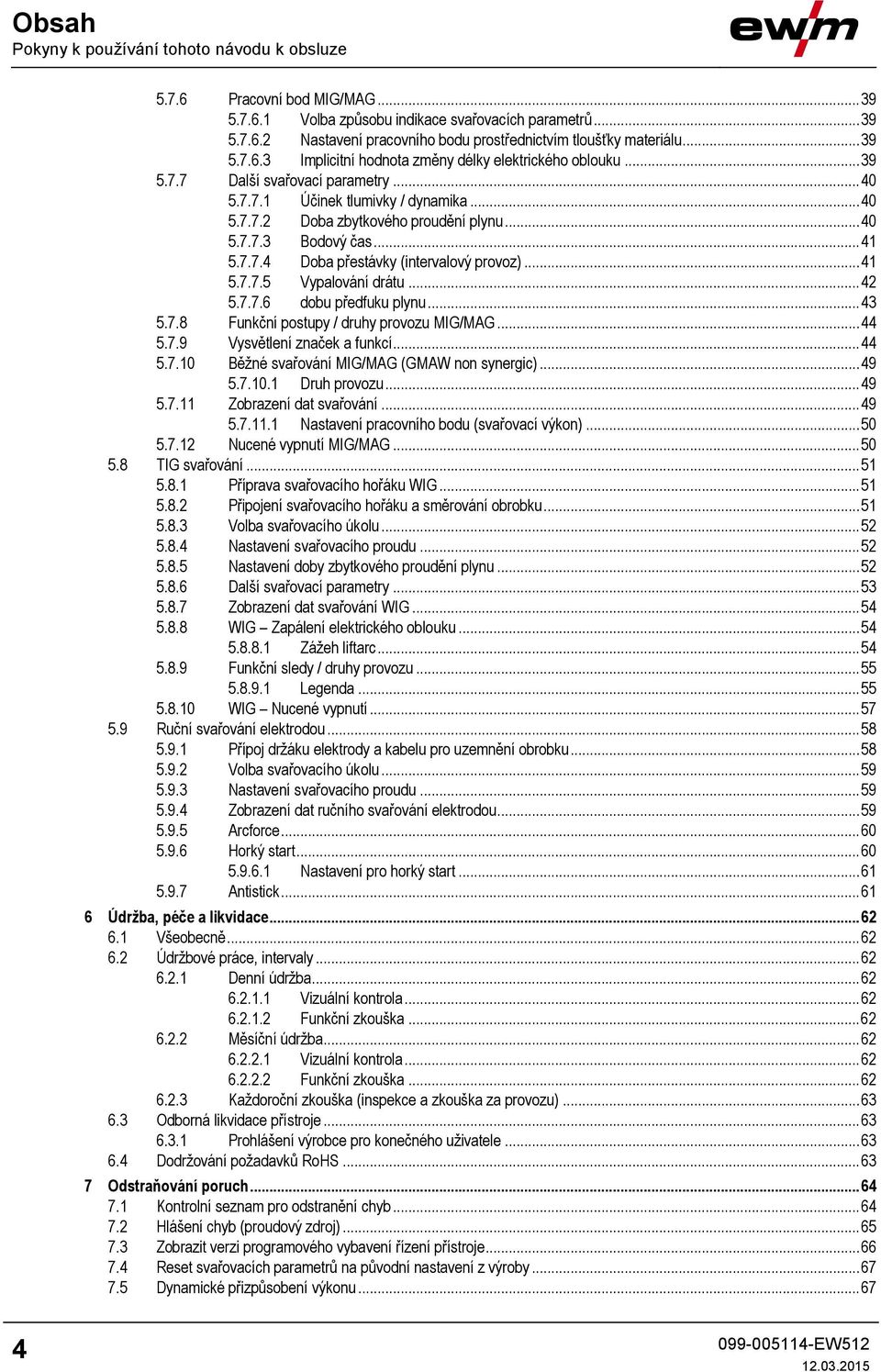

4 Obsah Pokyny k používání tohoto návodu k obsluze Pracovní bod MIG/MAG Volba způsobu indikace svařovacích parametrů Nastavení pracovního bodu prostřednictvím tloušťky materiálu Implicitní hodnota změny délky elektrického oblouku Další svařovací parametry Účinek tlumivky / dynamika Doba zbytkového proudění plynu Bodový čas Doba přestávky (intervalový provoz) Vypalování drátu dobu předfuku plynu Funkční postupy / druhy provozu MIG/MAG Vysvětlení značek a funkcí Běžné svařování MIG/MAG (GMAW non synergic) Druh provozu Zobrazení dat svařování Nastavení pracovního bodu (svařovací výkon) Nucené vypnutí MIG/MAG TIG svařování Příprava svařovacího hořáku WIG Připojení svařovacího hořáku a směrování obrobku Volba svařovacího úkolu Nastavení svařovacího proudu Nastavení doby zbytkového proudění plynu Další svařovací parametry Zobrazení dat svařování WIG WIG Zapálení elektrického oblouku Zážeh liftarc Funkční sledy / druhy provozu Legenda WIG Nucené vypnutí Ruční svařování elektrodou Přípoj držáku elektrody a kabelu pro uzemnění obrobku Volba svařovacího úkolu Nastavení svařovacího proudu Zobrazení dat ručního svařování elektrodou Arcforce Horký start Nastavení pro horký start Antistick Údržba, péče a likvidace Všeobecně Údržbové práce, intervaly Denní údržba Vizuální kontrola Funkční zkouška Měsíční údržba Vizuální kontrola Funkční zkouška Každoroční zkouška (inspekce a zkouška za provozu) Odborná likvidace přístroje Prohlášení výrobce pro konečného uživatele Dodržování požadavků RoHS Odstraňování poruch Kontrolní seznam pro odstranění chyb Hlášení chyb (proudový zdroj) Zobrazit verzi programového vybavení řízení přístroje Reset svařovacích parametrů na původní nastavení z výroby Dynamické přizpůsobení výkonu

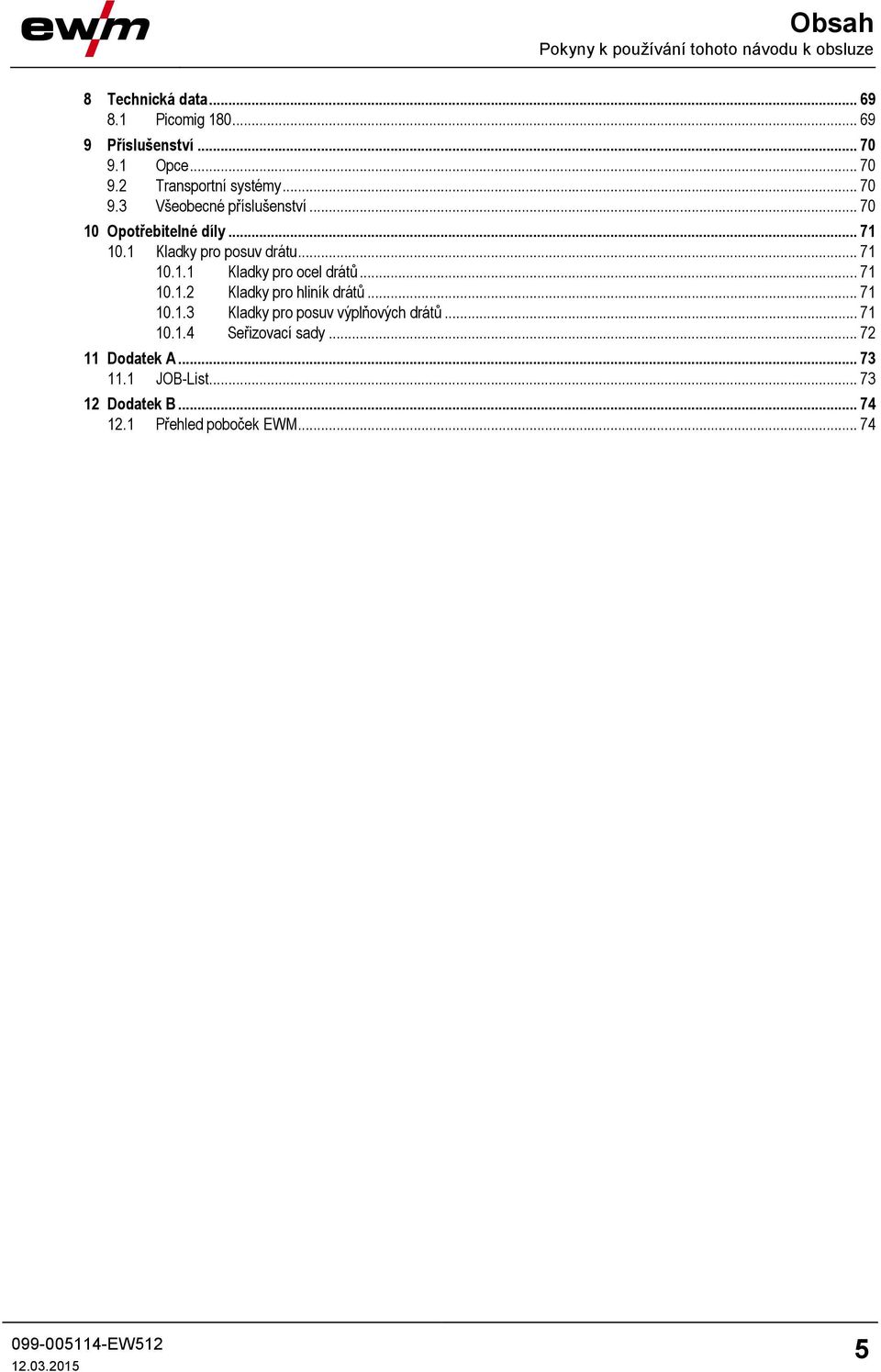

5 Obsah Pokyny k používání tohoto návodu k obsluze 8 Technická data Picomig Příslušenství Opce Transportní systémy Všeobecné příslušenství Opotřebitelné díly Kladky pro posuv drátu Kladky pro ocel drátů Kladky pro hliník drátů Kladky pro posuv výplňových drátů Seřizovací sady Dodatek A JOB-List Dodatek B Přehled poboček EWM

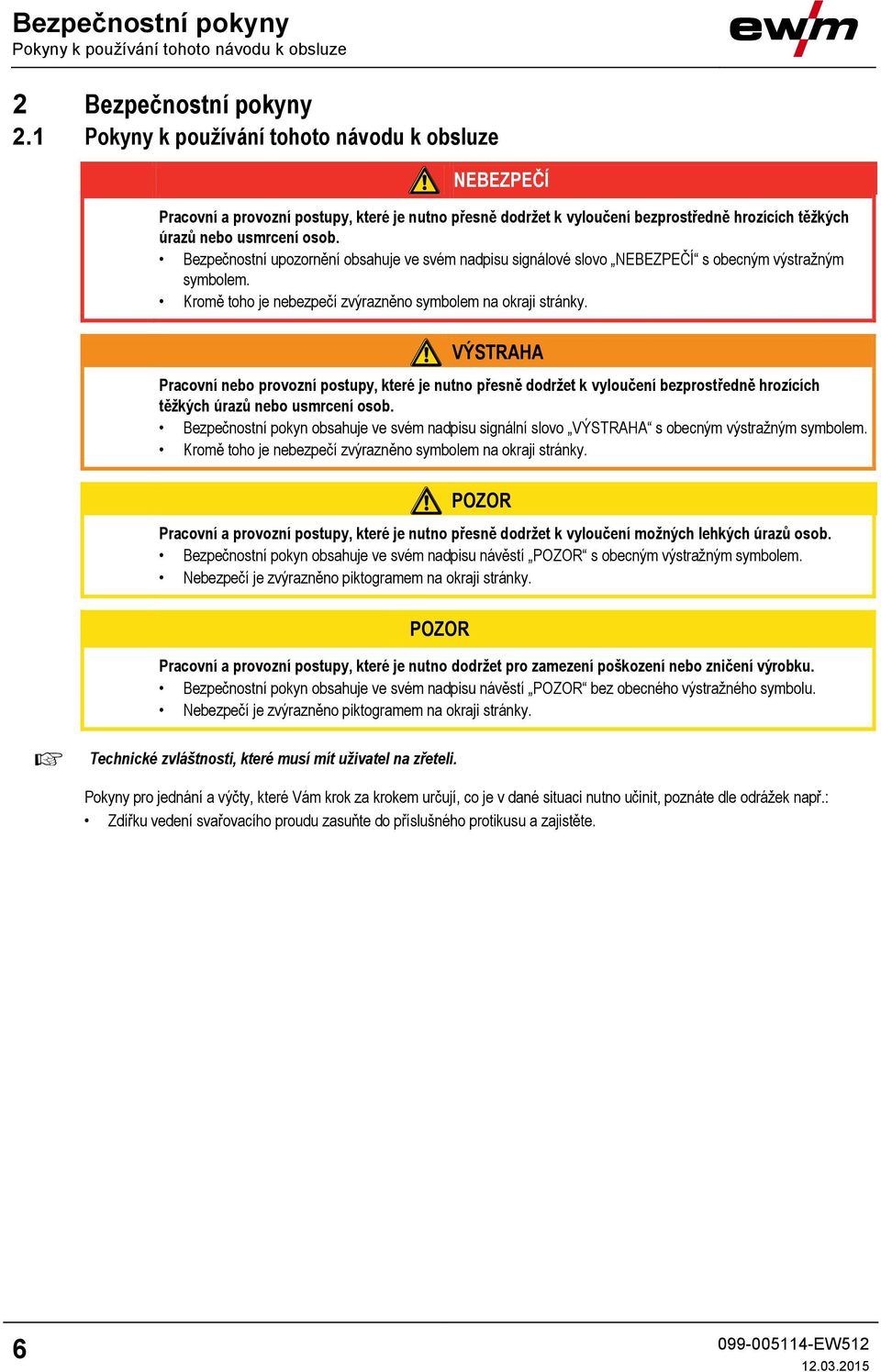

6 Bezpečnostní pokyny Pokyny k používání tohoto návodu k obsluze 2 Bezpečnostní pokyny 2.1 Pokyny k používání tohoto návodu k obsluze NEBEZPEČÍ Pracovní a provozní postupy, které je nutno přesně dodržet k vyloučení bezprostředně hrozících těžkých úrazů nebo usmrcení osob. Bezpečnostní upozornění obsahuje ve svém nadpisu signálové slovo NEBEZPEČÍ s obecným výstražným symbolem. Kromě toho je nebezpečí zvýrazněno symbolem na okraji stránky. VÝSTRAHA Pracovní nebo provozní postupy, které je nutno přesně dodržet k vyloučení bezprostředně hrozících těžkých úrazů nebo usmrcení osob. Bezpečnostní pokyn obsahuje ve svém nadpisu signální slovo VÝSTRAHA s obecným výstražným symbolem. Kromě toho je nebezpečí zvýrazněno symbolem na okraji stránky. POZOR Pracovní a provozní postupy, které je nutno přesně dodržet k vyloučení možných lehkých úrazů osob. Bezpečnostní pokyn obsahuje ve svém nadpisu návěstí POZOR s obecným výstražným symbolem. Nebezpečí je zvýrazněno piktogramem na okraji stránky. POZOR Pracovní a provozní postupy, které je nutno dodržet pro zamezení poškození nebo zničení výrobku. Bezpečnostní pokyn obsahuje ve svém nadpisu návěstí POZOR bez obecného výstražného symbolu. Nebezpečí je zvýrazněno piktogramem na okraji stránky. Technické zvláštnosti, které musí mít uživatel na zřeteli. Pokyny pro jednání a výčty, které Vám krok za krokem určují, co je v dané situaci nutno učinit, poznáte dle odrážek např.: Zdířku vedení svařovacího proudu zasuňte do příslušného protikusu a zajistěte. 6

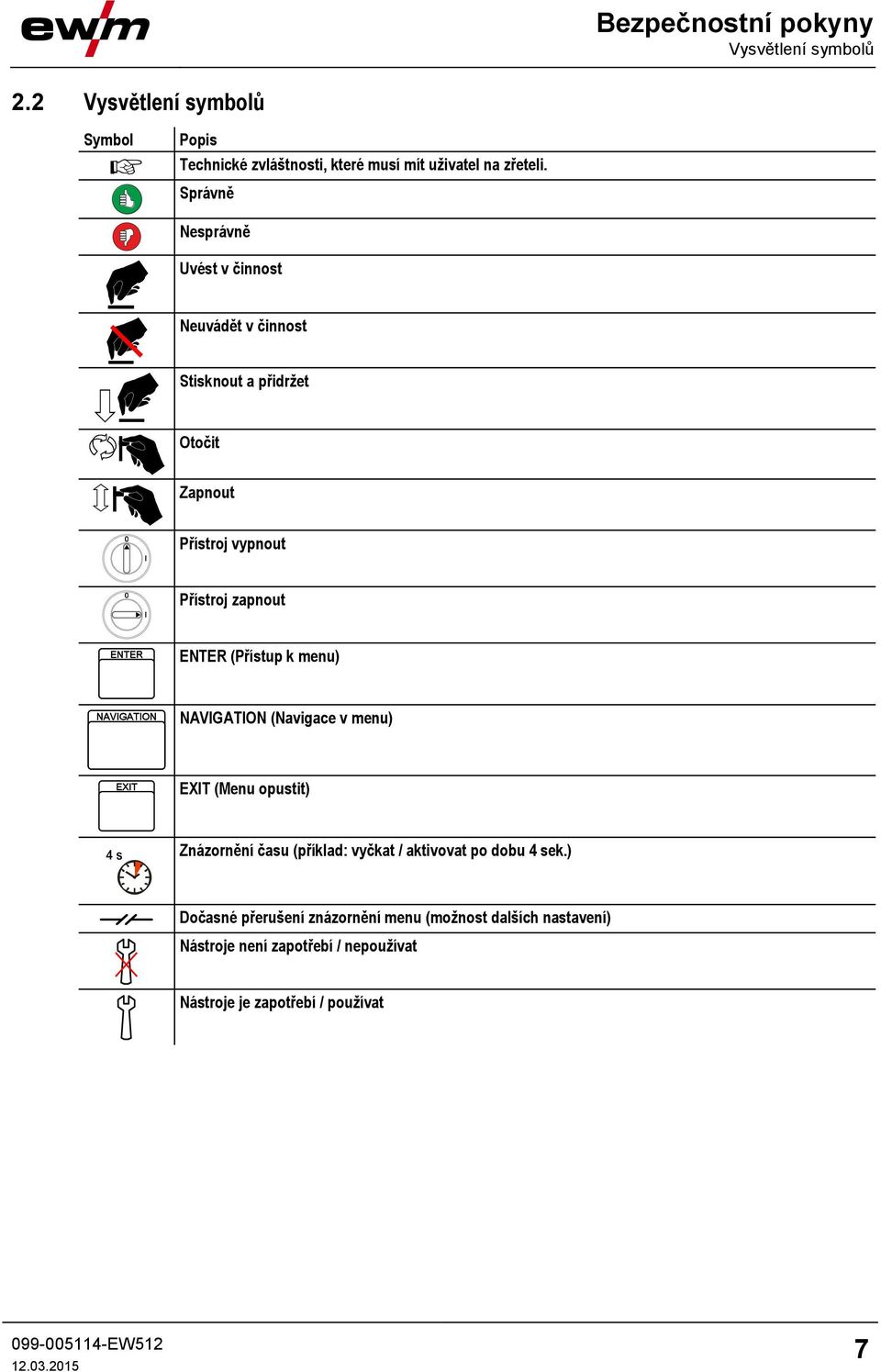

7 Bezpečnostní pokyny Vysvětlení symbolů 2.2 Vysvětlení symbolů Symbol Popis Technické zvláštnosti, které musí mít uživatel na zřeteli. Správně Nesprávně Uvést v činnost Neuvádět v činnost Stisknout a přidržet Otočit Zapnout Přístroj vypnout Přístroj zapnout ENTER ENTER (Přístup k menu) NAVIGATION NAVIGATION (Navigace v menu) EXIT EXIT (Menu opustit) 4 s Znázornění času (příklad: vyčkat / aktivovat po dobu 4 sek.) Dočasné přerušení znázornění menu (možnost dalších nastavení) Nástroje není zapotřebí / nepoužívat Nástroje je zapotřebí / používat 7

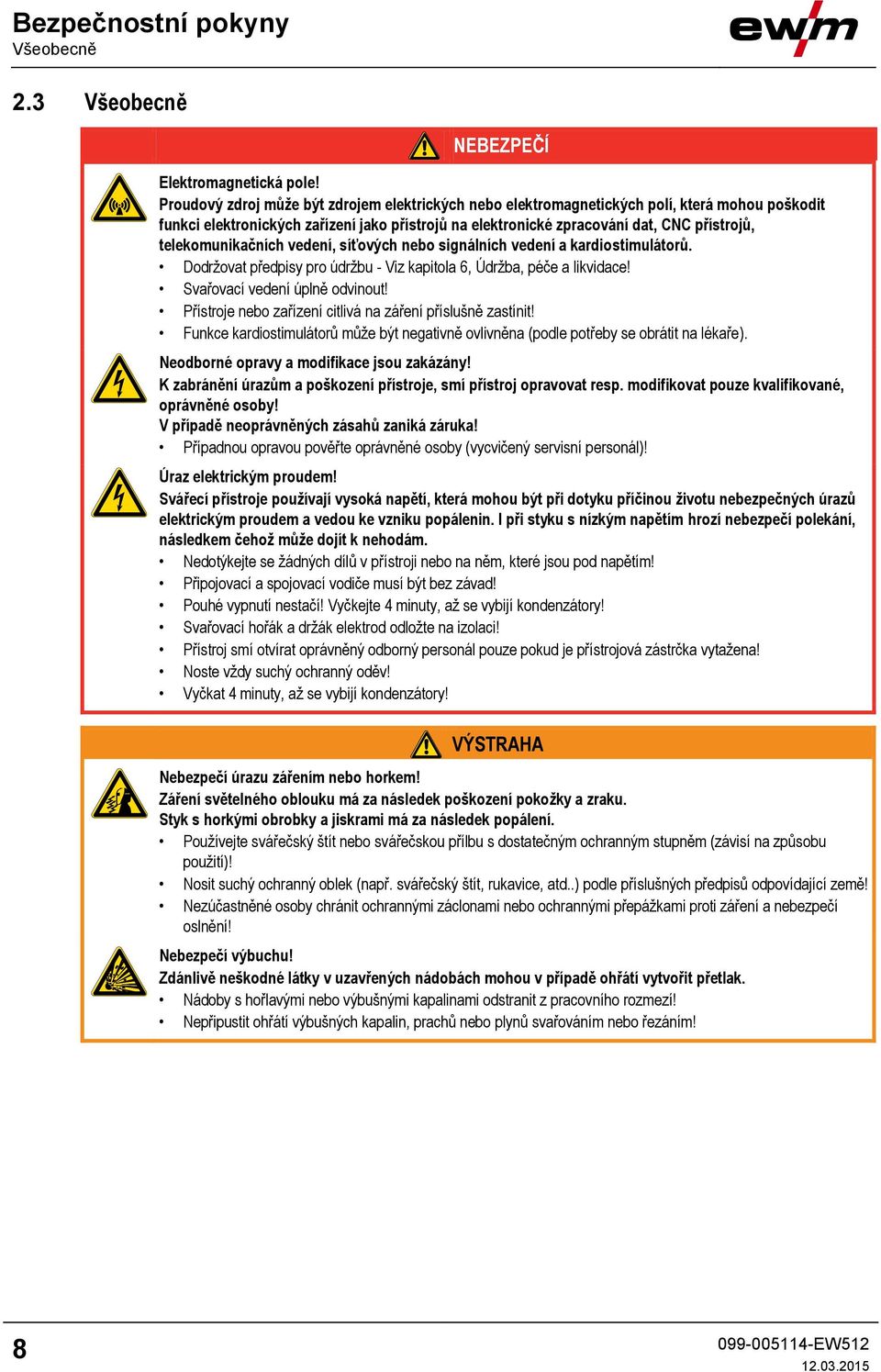

8 Bezpečnostní pokyny Všeobecně 2.3 Všeobecně NEBEZPEČÍ Elektromagnetická pole! Proudový zdroj může být zdrojem elektrických nebo elektromagnetických polí, která mohou poškodit funkci elektronických zařízení jako přístrojů na elektronické zpracování dat, CNC přístrojů, telekomunikačních vedení, síťových nebo signálních vedení a kardiostimulátorů. Dodržovat předpisy pro údržbu - Viz kapitola 6, Údržba, péče a likvidace! Svařovací vedení úplně odvinout! Přístroje nebo zařízení citlivá na záření příslušně zastínit! Funkce kardiostimulátorů může být negativně ovlivněna (podle potřeby se obrátit na lékaře). Neodborné opravy a modifikace jsou zakázány! K zabránění úrazům a poškození přístroje, smí přístroj opravovat resp. modifikovat pouze kvalifikované, oprávněné osoby! V případě neoprávněných zásahů zaniká záruka! Případnou opravou pověřte oprávněné osoby (vycvičený servisní personál)! Úraz elektrickým proudem! Svářecí přístroje používají vysoká napětí, která mohou být při dotyku příčinou životu nebezpečných úrazů elektrickým proudem a vedou ke vzniku popálenin. I při styku s nízkým napětím hrozí nebezpečí polekání, následkem čehož může dojít k nehodám. Nedotýkejte se žádných dílů v přístroji nebo na něm, které jsou pod napětím! Připojovací a spojovací vodiče musí být bez závad! Pouhé vypnutí nestačí! Vyčkejte 4 minuty, až se vybijí kondenzátory! Svařovací hořák a držák elektrod odložte na izolaci! Přístroj smí otvírat oprávněný odborný personál pouze pokud je přístrojová zástrčka vytažena! Noste vždy suchý ochranný oděv! Vyčkat 4 minuty, až se vybijí kondenzátory! VÝSTRAHA Nebezpečí úrazu zářením nebo horkem! Záření světelného oblouku má za následek poškození pokožky a zraku. Styk s horkými obrobky a jiskrami má za následek popálení. Používejte svářečský štít nebo svářečskou přílbu s dostatečným ochranným stupněm (závisí na způsobu použití)! Nosit suchý ochranný oblek (např. svářečský štít, rukavice, atd..) podle příslušných předpisů odpovídající země! Nezúčastněné osoby chránit ochrannými záclonami nebo ochrannými přepážkami proti záření a nebezpečí oslnění! Nebezpečí výbuchu! Zdánlivě neškodné látky v uzavřených nádobách mohou v případě ohřátí vytvořit přetlak. Nádoby s hořlavými nebo výbušnými kapalinami odstranit z pracovního rozmezí! Nepřipustit ohřátí výbušných kapalin, prachů nebo plynů svařováním nebo řezáním! 8

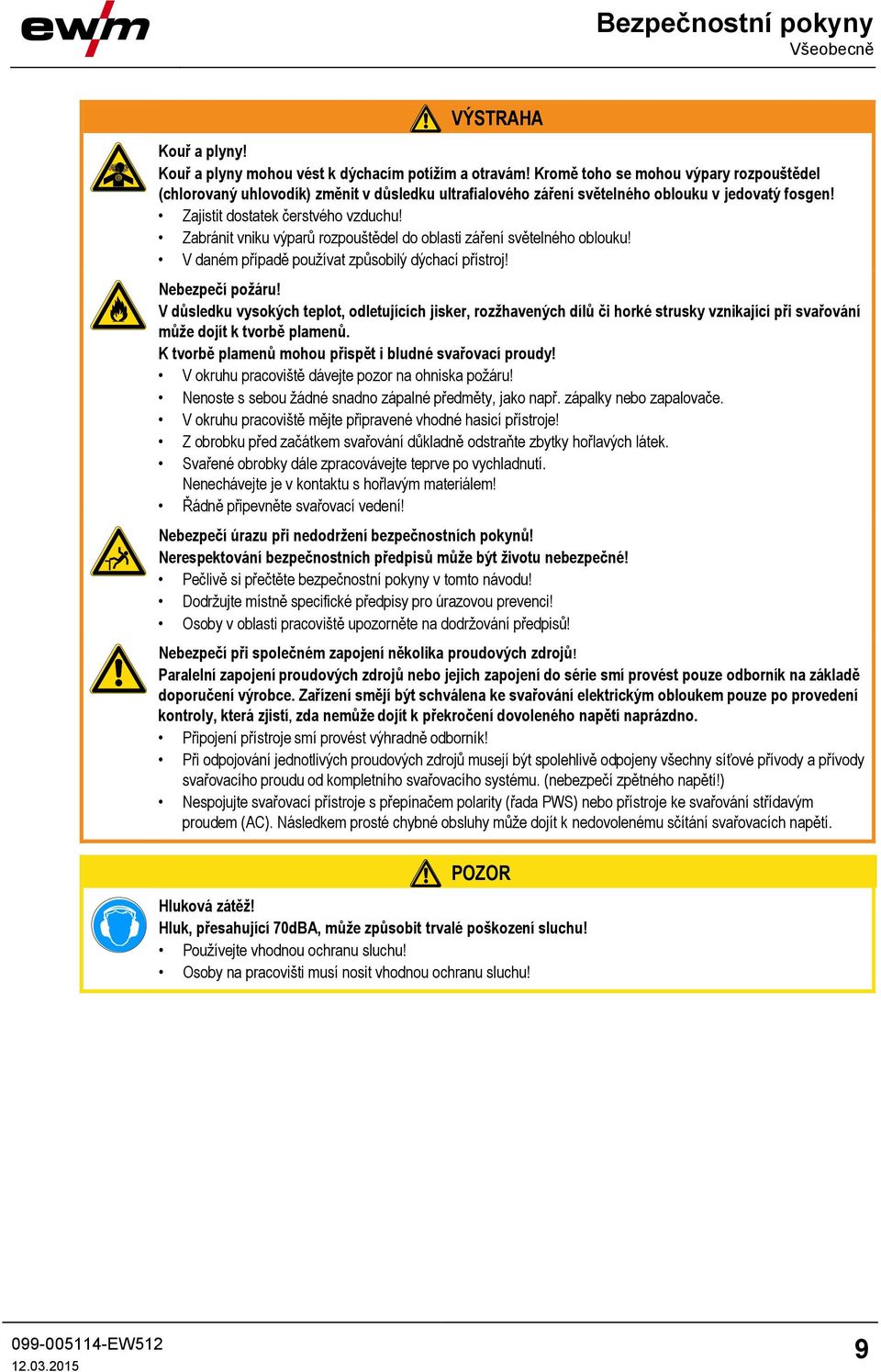

9 Bezpečnostní pokyny Všeobecně VÝSTRAHA Kouř a plyny! Kouř a plyny mohou vést k dýchacím potížím a otravám! Kromě toho se mohou výpary rozpouštědel (chlorovaný uhlovodík) změnit v důsledku ultrafialového záření světelného oblouku v jedovatý fosgen! Zajistit dostatek čerstvého vzduchu! Zabránit vniku výparů rozpouštědel do oblasti záření světelného oblouku! V daném případě používat způsobilý dýchací přístroj! Nebezpečí požáru! V důsledku vysokých teplot, odletujících jisker, rozžhavených dílů či horké strusky vznikající při svařování může dojít k tvorbě plamenů. K tvorbě plamenů mohou přispět i bludné svařovací proudy! V okruhu pracoviště dávejte pozor na ohniska požáru! Nenoste s sebou žádné snadno zápalné předměty, jako např. zápalky nebo zapalovače. V okruhu pracoviště mějte připravené vhodné hasicí přístroje! Z obrobku před začátkem svařování důkladně odstraňte zbytky hořlavých látek. Svařené obrobky dále zpracovávejte teprve po vychladnutí. Nenechávejte je v kontaktu s hořlavým materiálem! Řádně připevněte svařovací vedení! Nebezpečí úrazu při nedodržení bezpečnostních pokynů! Nerespektování bezpečnostních předpisů může být životu nebezpečné! Pečlivě si přečtěte bezpečnostní pokyny v tomto návodu! Dodržujte místně specifické předpisy pro úrazovou prevenci! Osoby v oblasti pracoviště upozorněte na dodržování předpisů! Nebezpečí při společném zapojení několika proudových zdrojů! Paralelní zapojení proudových zdrojů nebo jejich zapojení do série smí provést pouze odborník na základě doporučení výrobce. Zařízení smějí být schválena ke svařování elektrickým obloukem pouze po provedení kontroly, která zjistí, zda nemůže dojít k překročení dovoleného napětí naprázdno. Připojení přístroje smí provést výhradně odborník! Při odpojování jednotlivých proudových zdrojů musejí být spolehlivě odpojeny všechny síťové přívody a přívody svařovacího proudu od kompletního svařovacího systému. (nebezpečí zpětného napětí!) Nespojujte svařovací přístroje s přepínačem polarity (řada PWS) nebo přístroje ke svařování střídavým proudem (AC). Následkem prosté chybné obsluhy může dojít k nedovolenému sčítání svařovacích napětí. POZOR Hluková zátěž! Hluk, přesahující 70dBA, může způsobit trvalé poškození sluchu! Používejte vhodnou ochranu sluchu! Osoby na pracovišti musí nosit vhodnou ochranu sluchu! 9

10 Bezpečnostní pokyny Všeobecně POZOR Povinnosti provozovatele! Při provozu zařízení je nutno dodržovat příslušné tuzemské vyhlášky a zákony! Národní verze rámcové směrnice (89/391/EWG), a k ní patřící jednotlivé směrnice. Především směrnice (89/655/EWG),o minimálních předpisech pro bezpečnost a ochranu zdraví při práci a o používání ochranných pomůcek zaměstnanci při práci. Předpisy pro bezpečnost práce a prevenci nehod příslušné země. Řádná instalace a provozování zařízení IEC V pravidelných intervalech kontrolujte, zda uživatelé pracují s ohledem na bezpečnost. Pravidelná kontrola zařízení IEC Škody způsobené cizími komponentami! V případě škod způsobených cizími komponentami zaniká záruka výrobce! Používat výhradně systémové komponenty a doplňky (proudové zdroje, svařovací hořáky, držáky elektrod, dálkové ovladače, náhradní a opotřebitelné díly, atd.) z našeho dodávaného sortimentu! Komponentu příslušenství připojte k odpovídající přípojné zásuvce pouze při vypnutém svářecím přístroji a zajistěte ji. Nebezpečí poškození přístroje bludnými svařovacími proudy! Bludné svařovací proudy mohou poškodit ochranné vodiče, přístroje a elektrická zařízení, způsobit přehřívání součástí a následně vyvolat požár. Vždy pamatujte na pevné upevnění všech vodičů svařovacího proudu a jejich pravidelnou kontrolu. Pamatujte na elektricky správné a pevné připojení obrobku! Všechny elektricky vodivé součásti proudového zdroje, jako jsou kryty, vozíky, jeřábové rámy apod. instalujte, upevněte nebo zavěste tak, aby byly elektricky izolované! Nepokládejte na proudové zdroje, vozíky, jeřábové rámy apod. elektrické provozní prostředky, jako jsou vrtačky, úhlové brusky apod., bez elektrické izolace! Odkládejte svařovací hořáky a držáky elektrod pokud je nepoužíváte vždy tak, aby byly elektricky izolované! Síťová přípojka Požadavky pro připojení k veřejné napájecí síti Přístroje s vysokým výkonem mohou množstvím proudu, který odebírají ze sítě, ovlivnit kvalitu sítě. U některých typů přístrojů proto mohou platit omezení v oblasti připojení nebo požadavky na maximální možnou impedanci nebo na minimální kapacitu napájení v rozhraní s veřejnou sítí (společný připojovací bod PCC). I zde upozorňujeme na technické údaje přístrojů. V tomto případě odpovídá provozovatel nebo uživatel přístroje za zjištění možnosti připojení a připojení přístroje po případné konzultaci s provozovatelem sítě. 10

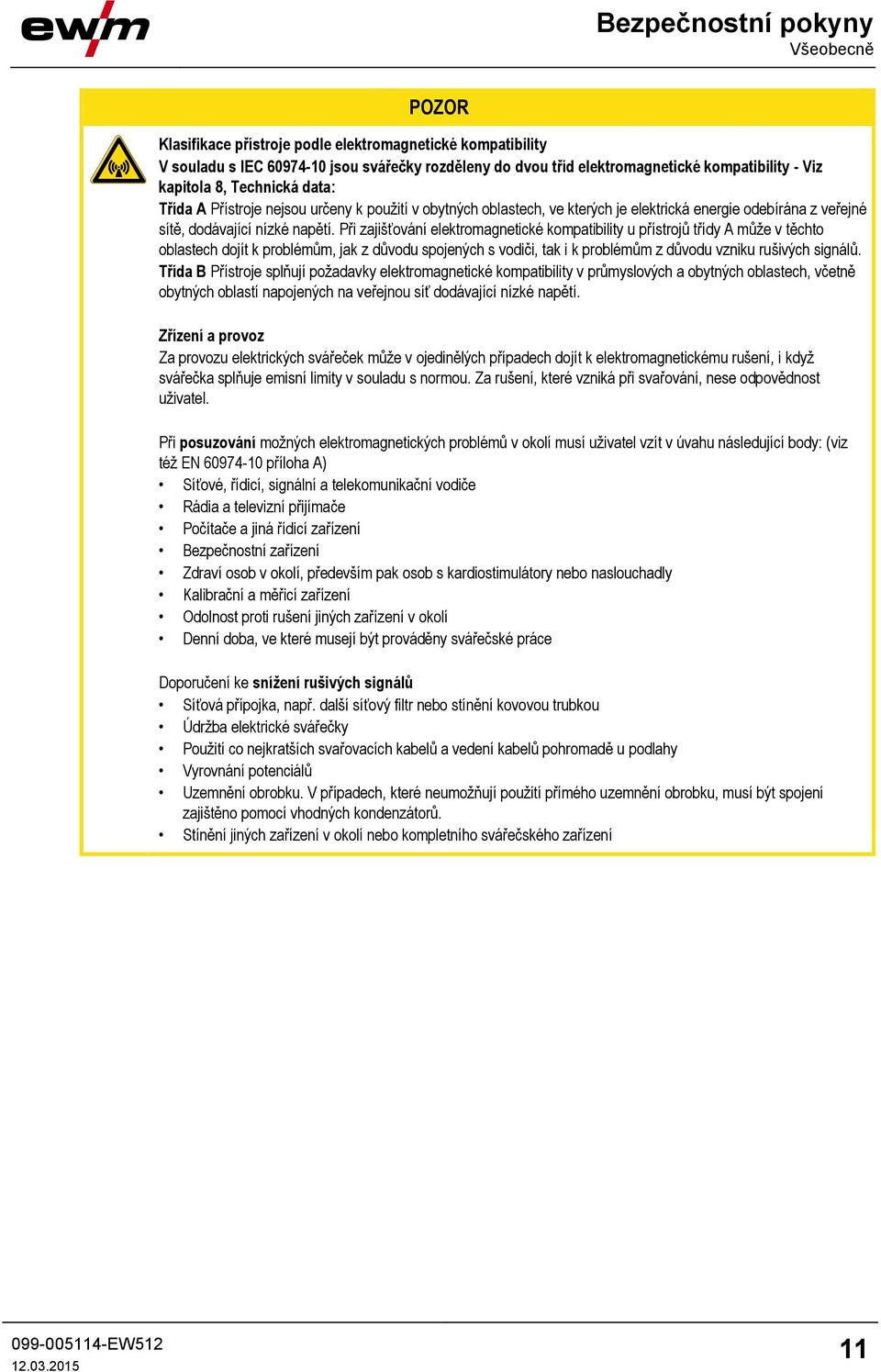

11 Bezpečnostní pokyny Všeobecně POZOR Klasifikace přístroje podle elektromagnetické kompatibility V souladu s IEC jsou svářečky rozděleny do dvou tříd elektromagnetické kompatibility - Viz kapitola 8, Technická data: Třída A Přístroje nejsou určeny k použití v obytných oblastech, ve kterých je elektrická energie odebírána z veřejné sítě, dodávající nízké napětí. Při zajišťování elektromagnetické kompatibility u přístrojů třídy A může v těchto oblastech dojít k problémům, jak z důvodu spojených s vodiči, tak i k problémům z důvodu vzniku rušivých signálů. Třída B Přístroje splňují požadavky elektromagnetické kompatibility v průmyslových a obytných oblastech, včetně obytných oblastí napojených na veřejnou síť dodávající nízké napětí. Zřízení a provoz Za provozu elektrických svářeček může v ojedinělých případech dojít k elektromagnetickému rušení, i když svářečka splňuje emisní limity v souladu s normou. Za rušení, které vzniká při svařování, nese odpovědnost uživatel. Při posuzování možných elektromagnetických problémů v okolí musí uživatel vzít v úvahu následující body: (viz též EN příloha A) Síťové, řídicí, signální a telekomunikační vodiče Rádia a televizní přijímače Počítače a jiná řídicí zařízení Bezpečnostní zařízení Zdraví osob v okolí, především pak osob s kardiostimulátory nebo naslouchadly Kalibrační a měřicí zařízení Odolnost proti rušení jiných zařízení v okolí Denní doba, ve které musejí být prováděny svářečské práce Doporučení ke snížení rušivých signálů Síťová přípojka, např. další síťový filtr nebo stínění kovovou trubkou Údržba elektrické svářečky Použití co nejkratších svařovacích kabelů a vedení kabelů pohromadě u podlahy Vyrovnání potenciálů Uzemnění obrobku. V případech, které neumožňují použití přímého uzemnění obrobku, musí být spojení zajištěno pomocí vhodných kondenzátorů. Stínění jiných zařízení v okolí nebo kompletního svářečského zařízení 11

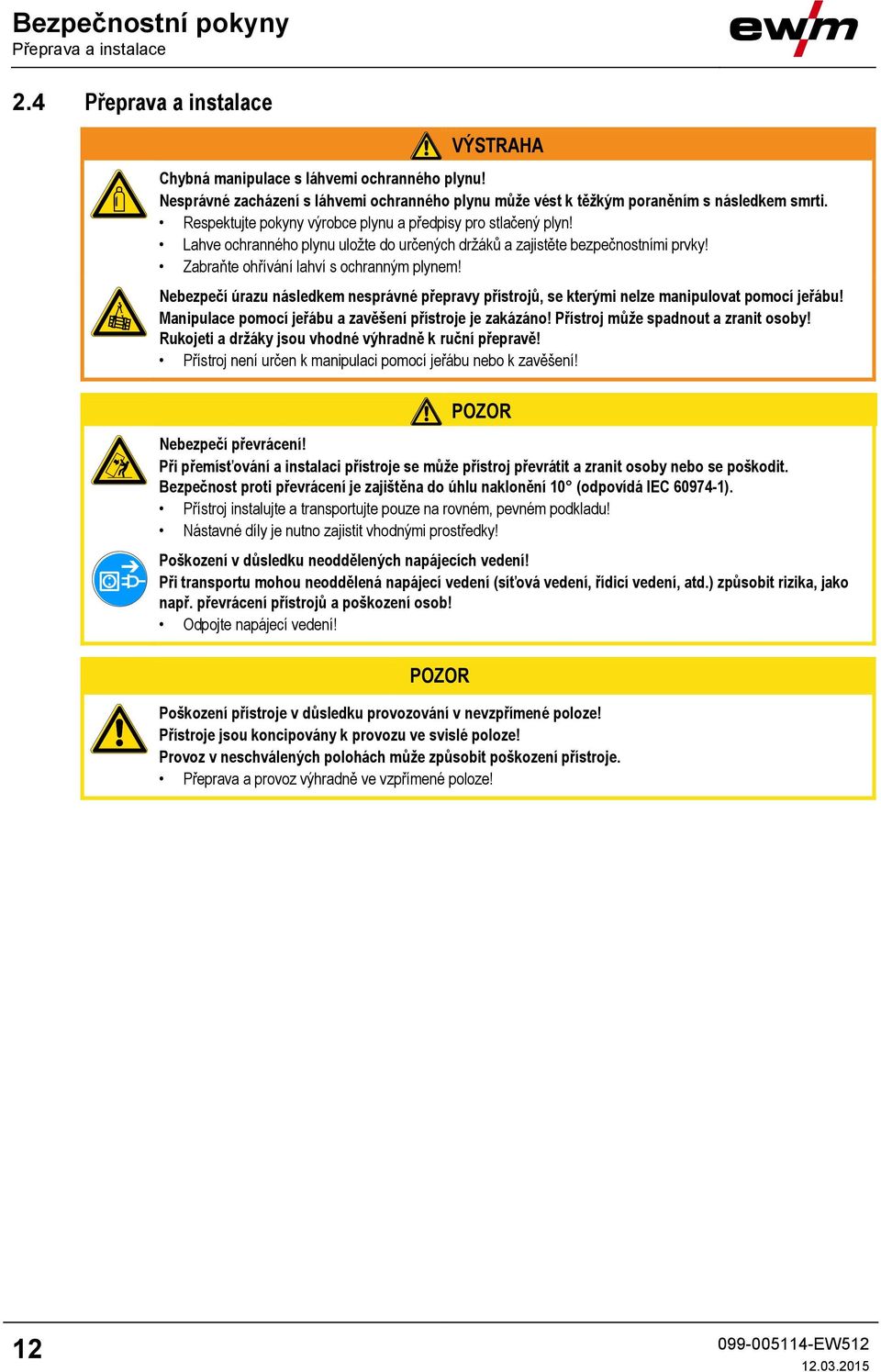

12 Bezpečnostní pokyny Přeprava a instalace 2.4 Přeprava a instalace VÝSTRAHA Chybná manipulace s láhvemi ochranného plynu! Nesprávné zacházení s láhvemi ochranného plynu může vést k těžkým poraněním s následkem smrti. Respektujte pokyny výrobce plynu a předpisy pro stlačený plyn! Lahve ochranného plynu uložte do určených držáků a zajistěte bezpečnostními prvky! Zabraňte ohřívání lahví s ochranným plynem! Nebezpečí úrazu následkem nesprávné přepravy přístrojů, se kterými nelze manipulovat pomocí jeřábu! Manipulace pomocí jeřábu a zavěšení přístroje je zakázáno! Přístroj může spadnout a zranit osoby! Rukojeti a držáky jsou vhodné výhradně k ruční přepravě! Přístroj není určen k manipulaci pomocí jeřábu nebo k zavěšení! POZOR Nebezpečí převrácení! Při přemísťování a instalaci přístroje se může přístroj převrátit a zranit osoby nebo se poškodit. Bezpečnost proti převrácení je zajištěna do úhlu naklonění 10 (odpovídá IEC ). Přístroj instalujte a transportujte pouze na rovném, pevném podkladu! Nástavné díly je nutno zajistit vhodnými prostředky! Poškození v důsledku neoddělených napájecích vedení! Při transportu mohou neoddělená napájecí vedení (síťová vedení, řídicí vedení, atd.) způsobit rizika, jako např. převrácení přístrojů a poškození osob! Odpojte napájecí vedení! POZOR Poškození přístroje v důsledku provozování v nevzpřímené poloze! Přístroje jsou koncipovány k provozu ve svislé poloze! Provoz v neschválených polohách může způsobit poškození přístroje. Přeprava a provoz výhradně ve vzpřímené poloze! 12

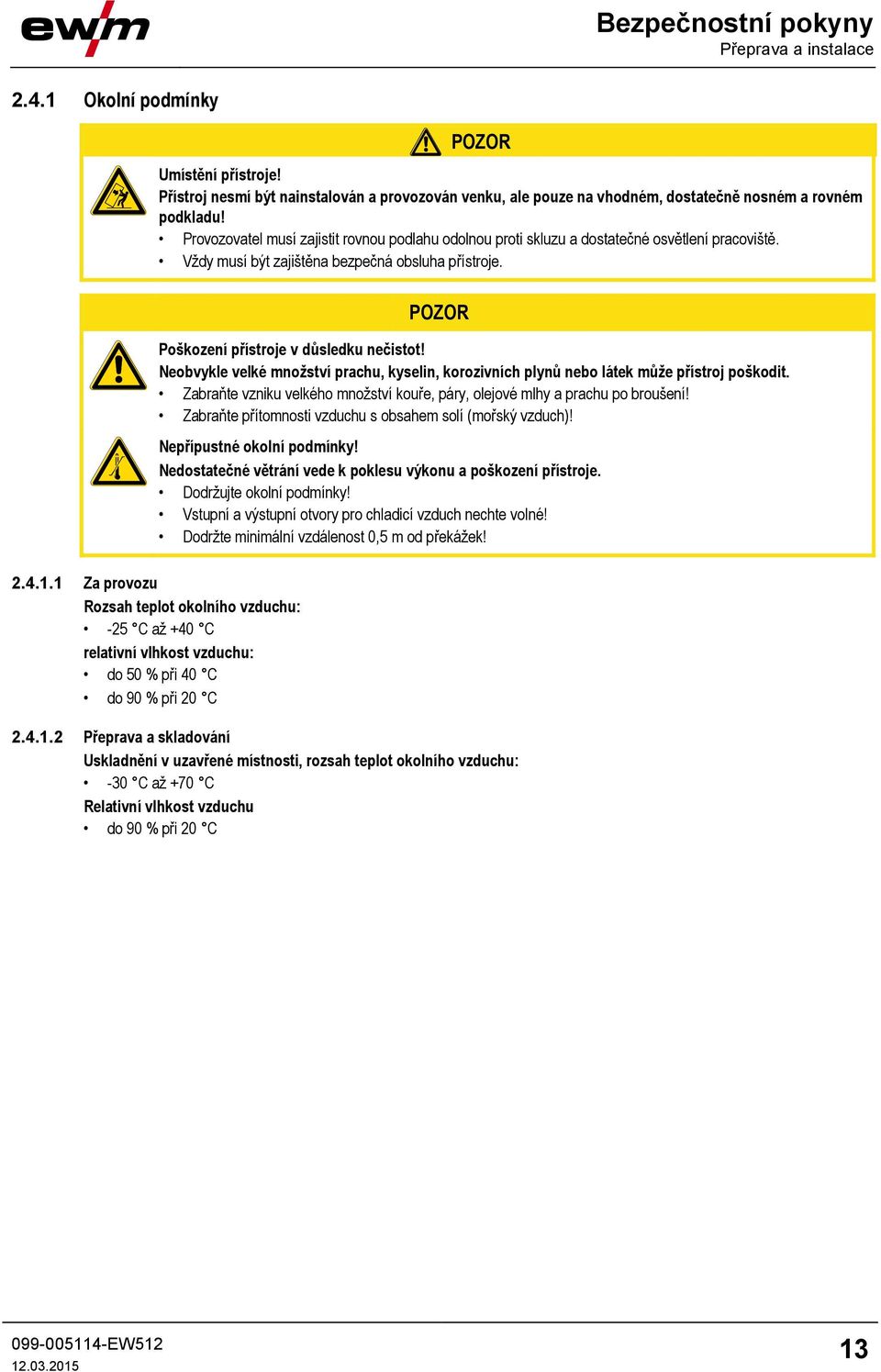

13 Bezpečnostní pokyny Přeprava a instalace Okolní podmínky POZOR Umístění přístroje! Přístroj nesmí být nainstalován a provozován venku, ale pouze na vhodném, dostatečně nosném a rovném podkladu! Provozovatel musí zajistit rovnou podlahu odolnou proti skluzu a dostatečné osvětlení pracoviště. Vždy musí být zajištěna bezpečná obsluha přístroje. POZOR Poškození přístroje v důsledku nečistot! Neobvykle velké množství prachu, kyselin, korozivních plynů nebo látek může přístroj poškodit. Zabraňte vzniku velkého množství kouře, páry, olejové mlhy a prachu po broušení! Zabraňte přítomnosti vzduchu s obsahem solí (mořský vzduch)! Nepřípustné okolní podmínky! Nedostatečné větrání vede k poklesu výkonu a poškození přístroje. Dodržujte okolní podmínky! Vstupní a výstupní otvory pro chladicí vzduch nechte volné! Dodržte minimální vzdálenost 0,5 m od překážek! Za provozu Rozsah teplot okolního vzduchu: -25 C až +40 C relativní vlhkost vzduchu: do 50 % při 40 C do 90 % při 20 C Přeprava a skladování Uskladnění v uzavřené místnosti, rozsah teplot okolního vzduchu: -30 C až +70 C Relativní vlhkost vzduchu do 90 % při 20 C 13

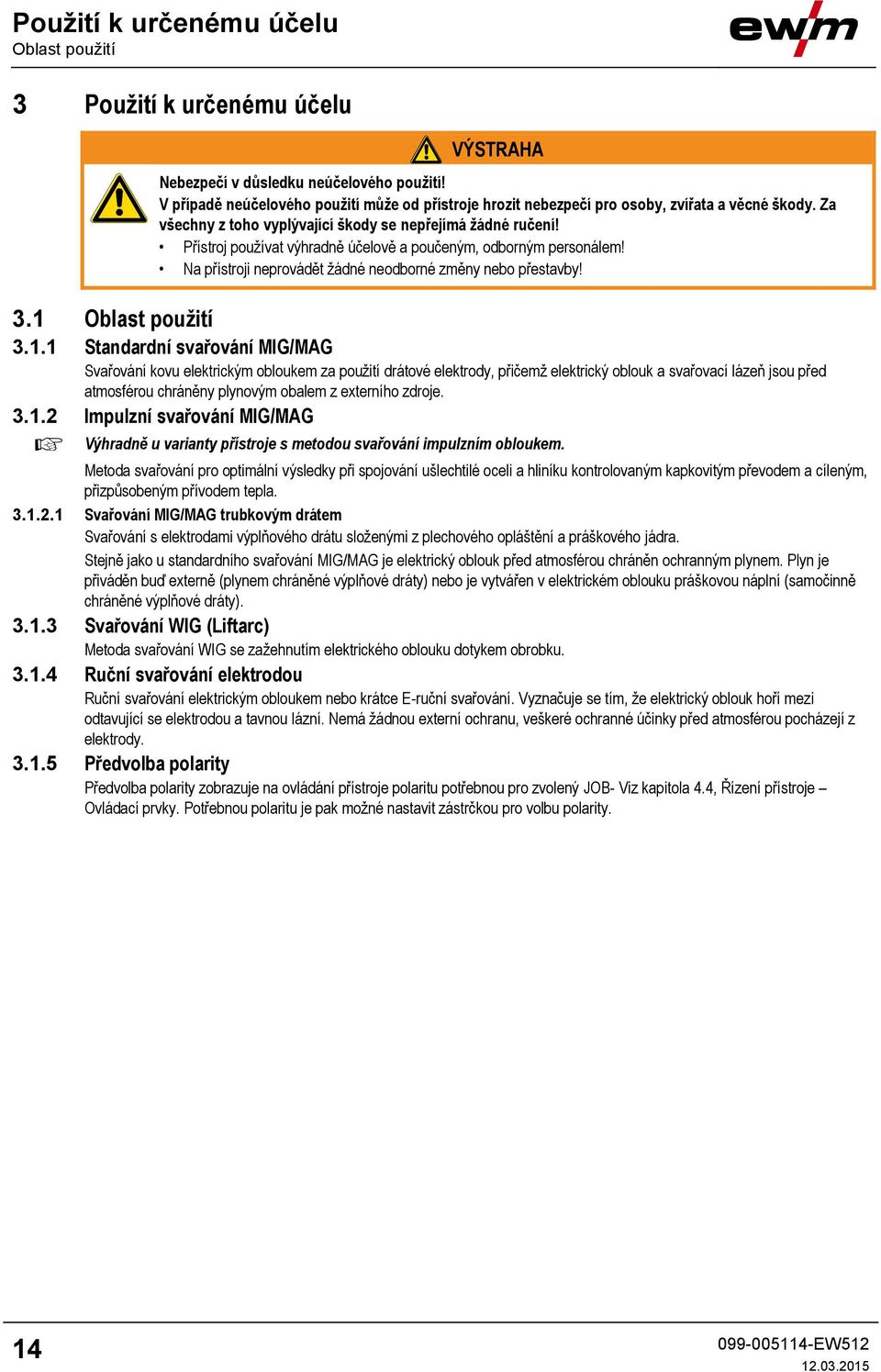

14 Použití k určenému účelu Oblast použití 3 Použití k určenému účelu VÝSTRAHA Nebezpečí v důsledku neúčelového použití! V případě neúčelového použití může od přístroje hrozit nebezpečí pro osoby, zvířata a věcné škody. Za všechny z toho vyplývající škody se nepřejímá žádné ručení! Přístroj používat výhradně účelově a poučeným, odborným personálem! Na přístroji neprovádět žádné neodborné změny nebo přestavby! 3.1 Oblast použití Standardní svařování MIG/MAG Svařování kovu elektrickým obloukem za použití drátové elektrody, přičemž elektrický oblouk a svařovací lázeň jsou před atmosférou chráněny plynovým obalem z externího zdroje Impulzní svařování MIG/MAG Výhradně u varianty přístroje s metodou svařování impulzním obloukem. Metoda svařování pro optimální výsledky při spojování ušlechtilé oceli a hliníku kontrolovaným kapkovitým převodem a cíleným, přizpůsobeným přívodem tepla Svařování MIG/MAG trubkovým drátem Svařování s elektrodami výplňového drátu složenými z plechového opláštění a práškového jádra. Stejně jako u standardního svařování MIG/MAG je elektrický oblouk před atmosférou chráněn ochranným plynem. Plyn je přiváděn buď externě (plynem chráněné výplňové dráty) nebo je vytvářen v elektrickém oblouku práškovou náplní (samočinně chráněné výplňové dráty) Svařování WIG (Liftarc) Metoda svařování WIG se zažehnutím elektrického oblouku dotykem obrobku Ruční svařování elektrodou Ruční svařování elektrickým obloukem nebo krátce E-ruční svařování. Vyznačuje se tím, že elektrický oblouk hoří mezi odtavující se elektrodou a tavnou lázní. Nemá žádnou externí ochranu, veškeré ochranné účinky před atmosférou pocházejí z elektrody Předvolba polarity Předvolba polarity zobrazuje na ovládání přístroje polaritu potřebnou pro zvolený JOB- Viz kapitola 4.4, Řízení přístroje Ovládací prvky. Potřebnou polaritu je pak možné nastavit zástrčkou pro volbu polarity. 14

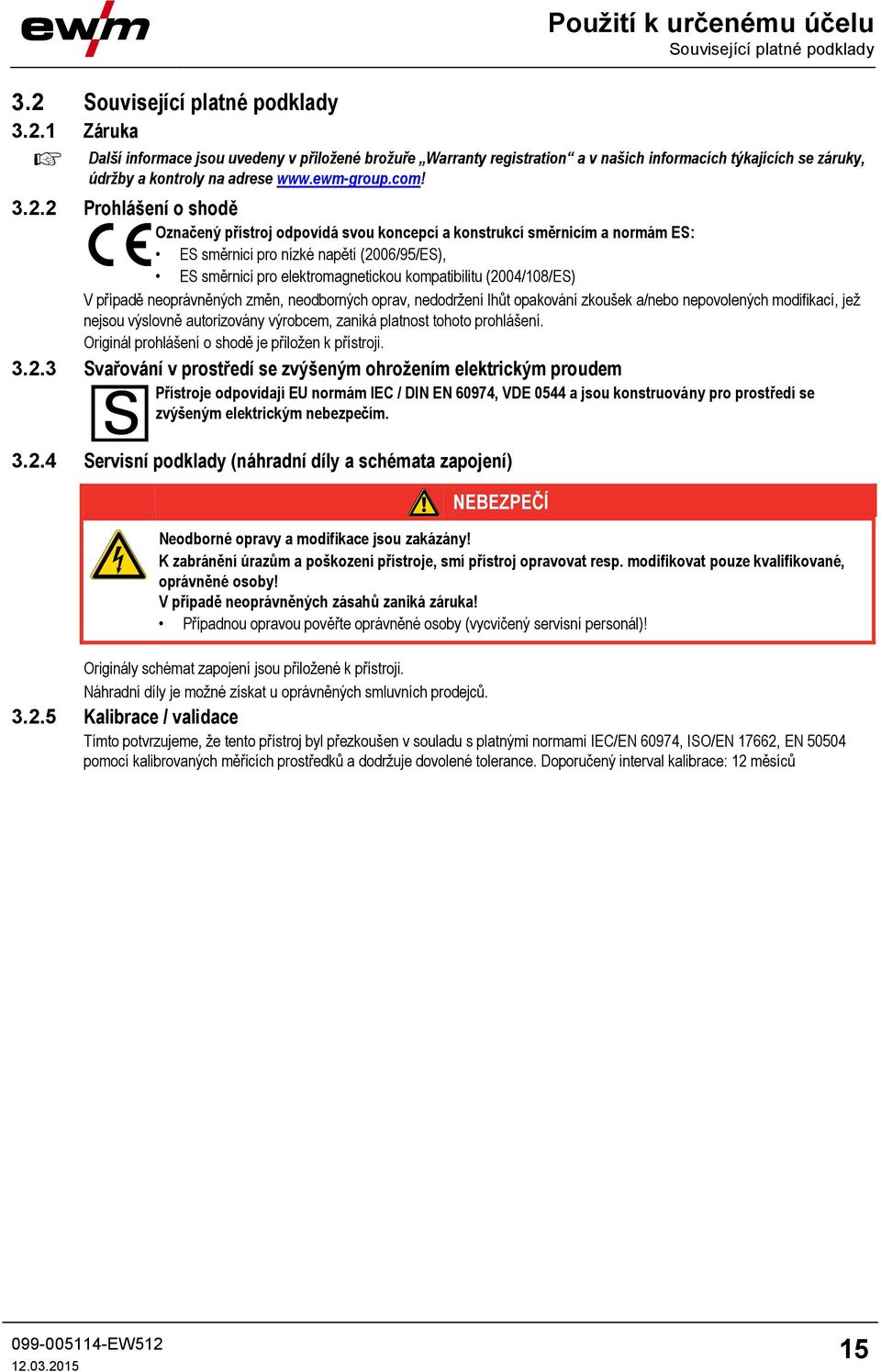

15 3.2 Související platné podklady Záruka Použití k určenému účelu Související platné podklady Další informace jsou uvedeny v přiložené brožuře Warranty registration a v našich informacích týkajících se záruky, údržby a kontroly na adrese Prohlášení o shodě Označený přístroj odpovídá svou koncepcí a konstrukcí směrnicím a normám ES: ES směrnici pro nízké napětí (2006/95/ES), ES směrnici pro elektromagnetickou kompatibilitu (2004/108/ES) V případě neoprávněných změn, neodborných oprav, nedodržení lhůt opakování zkoušek a/nebo nepovolených modifikací, jež nejsou výslovně autorizovány výrobcem, zaniká platnost tohoto prohlášení. Originál prohlášení o shodě je přiložen k přístroji Svařování v prostředí se zvýšeným ohrožením elektrickým proudem Přístroje odpovídají EU normám IEC / DIN EN 60974, VDE 0544 a jsou konstruovány pro prostředí se zvýšeným elektrickým nebezpečím Servisní podklady (náhradní díly a schémata zapojení) NEBEZPEČÍ Neodborné opravy a modifikace jsou zakázány! K zabránění úrazům a poškození přístroje, smí přístroj opravovat resp. modifikovat pouze kvalifikované, oprávněné osoby! V případě neoprávněných zásahů zaniká záruka! Případnou opravou pověřte oprávněné osoby (vycvičený servisní personál)! Originály schémat zapojení jsou přiložené k přístroji. Náhradní díly je možné získat u oprávněných smluvních prodejců Kalibrace / validace Tímto potvrzujeme, že tento přístroj byl přezkoušen v souladu s platnými normami IEC/EN 60974, ISO/EN 17662, EN pomocí kalibrovaných měřicích prostředků a dodržuje dovolené tolerance. Doporučený interval kalibrace: 12 měsíců 15

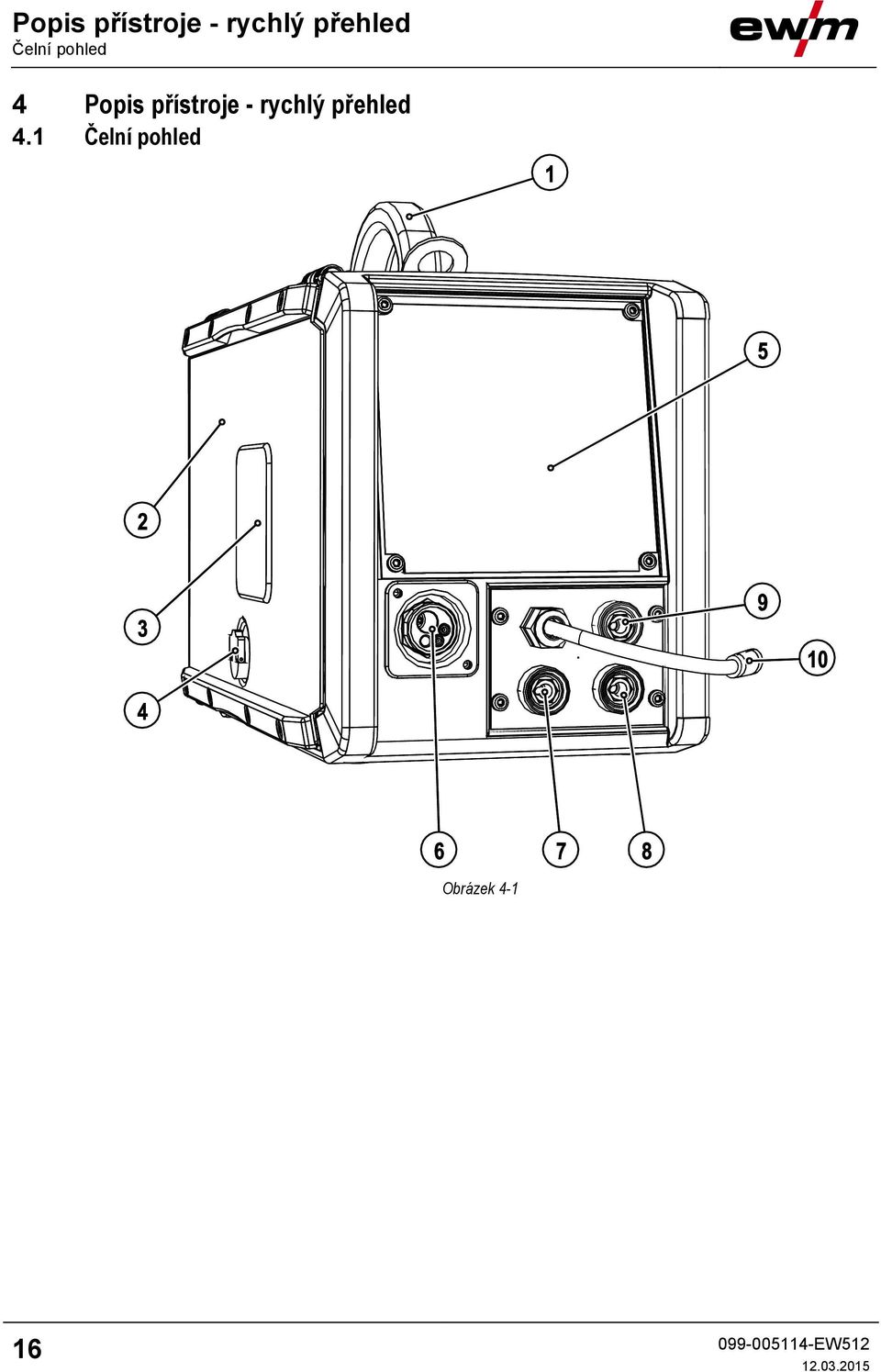

16 Popis přístroje - rychlý přehled Čelní pohled 4 Popis přístroje - rychlý přehled 4.1 Čelní pohled Obrázek

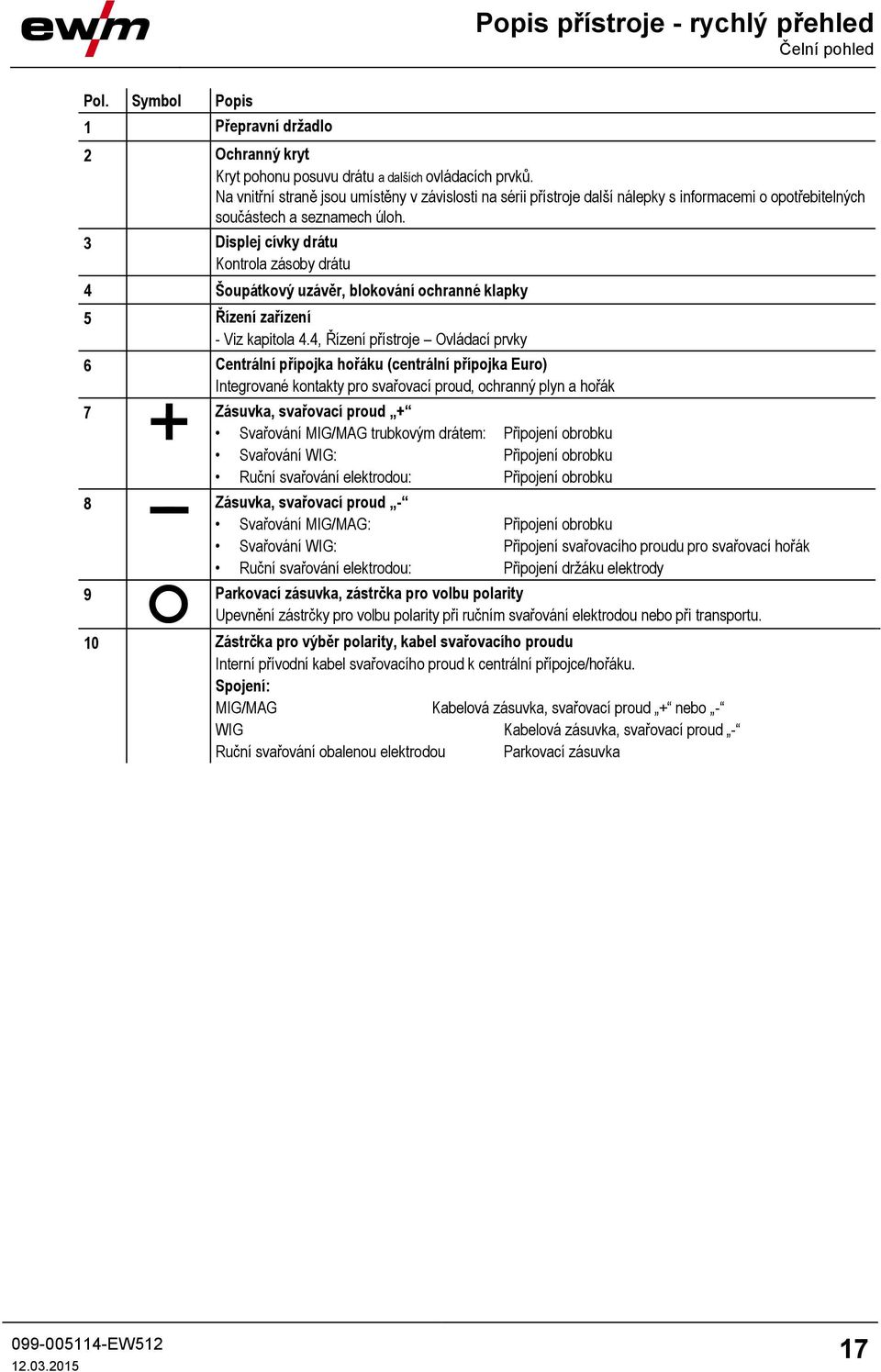

17 Popis přístroje - rychlý přehled Čelní pohled Pol. Symbol Popis 0 1 Přepravní držadlo 2 Ochranný kryt Kryt pohonu posuvu drátu a dalších ovládacích prvků. Na vnitřní straně jsou umístěny v závislosti na sérii přístroje další nálepky s informacemi o opotřebitelných součástech a seznamech úloh. 3 Displej cívky drátu Kontrola zásoby drátu 4 Šoupátkový uzávěr, blokování ochranné klapky 5 Řízení zařízení - Viz kapitola 4.4, Řízení přístroje Ovládací prvky 6 Centrální přípojka hořáku (centrální přípojka Euro) Integrované kontakty pro svařovací proud, ochranný plyn a hořák 7 Zásuvka, svařovací proud + Svařování MIG/MAG trubkovým drátem: Připojení obrobku Svařování WIG: Připojení obrobku Ruční svařování elektrodou: Připojení obrobku 8 Zásuvka, svařovací proud - Svařování MIG/MAG: Připojení obrobku Svařování WIG: Připojení svařovacího proudu pro svařovací hořák Ruční svařování elektrodou: Připojení držáku elektrody 9 Parkovací zásuvka, zástrčka pro volbu polarity Upevnění zástrčky pro volbu polarity při ručním svařování elektrodou nebo při transportu. 10 Zástrčka pro výběr polarity, kabel svařovacího proudu Interní přívodní kabel svařovacího proud k centrální přípojce/hořáku. Spojení: MIG/MAG Kabelová zásuvka, svařovací proud + nebo - WIG Kabelová zásuvka, svařovací proud - Ruční svařování obalenou elektrodou Parkovací zásuvka 17

18 Popis přístroje - rychlý přehled Zadní pohled 4.2 Zadní pohled Pol. Symbol Popis 0 1 Hlavní vypínač, Přístroj zapnut/vypnut Obrázek Připojovací vsuvka G¼", připojení ochranného plynu 3 Síťový přívodní kabel se zástrčkou přípoje 4 Výstupní otvory chladícího vzduchu 5 Vstupní otvory chladícího vzduchu 18

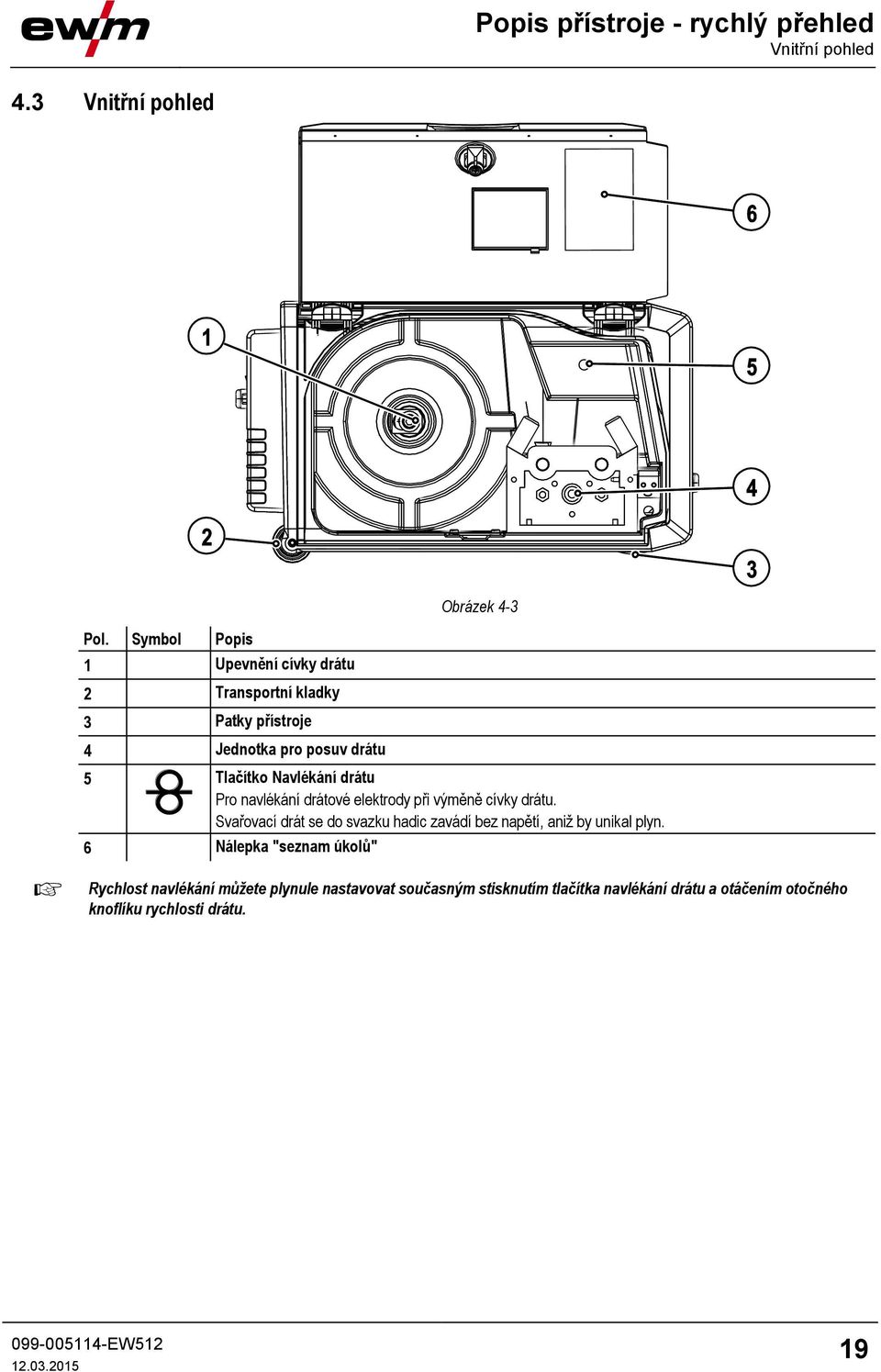

19 Popis přístroje - rychlý přehled Vnitřní pohled 4.3 Vnitřní pohled Pol. Symbol Popis 0 1 Upevnění cívky drátu 2 Transportní kladky 3 Patky přístroje 4 Jednotka pro posuv drátu Obrázek Tlačítko Navlékání drátu Pro navlékání drátové elektrody při výměně cívky drátu. Svařovací drát se do svazku hadic zavádí bez napětí, aniž by unikal plyn. 6 Nálepka "seznam úkolů" Rychlost navlékání můžete plynule nastavovat současným stisknutím tlačítka navlékání drátu a otáčením otočného knoflíku rychlosti drátu. 19

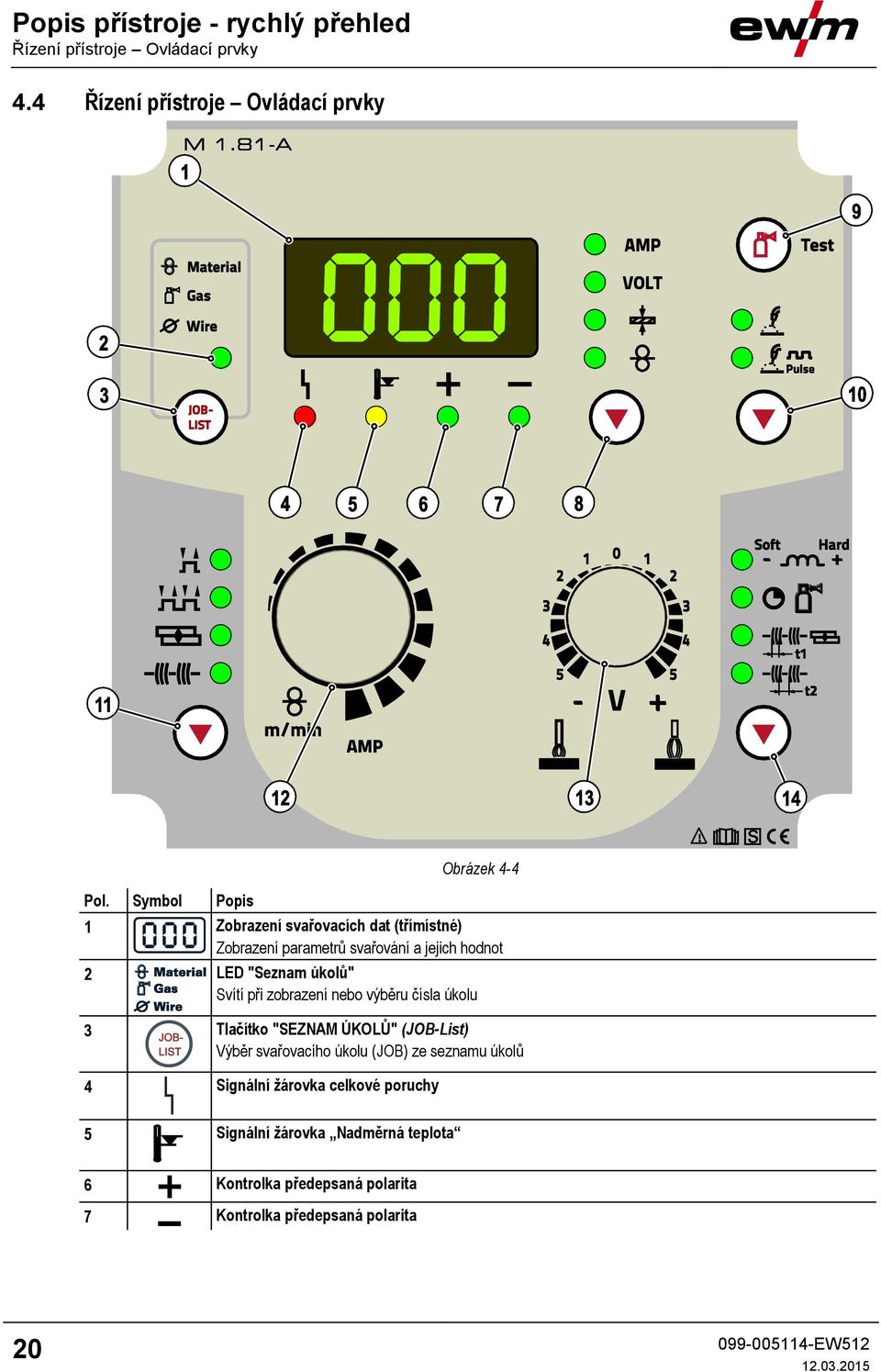

20 Popis přístroje - rychlý přehled Řízení přístroje Ovládací prvky 4.4 Řízení přístroje Ovládací prvky Pol. Symbol Popis 0 Obrázek Zobrazení svařovacích dat (třímístné) Zobrazení parametrů svařování a jejich hodnot 2 LED "Seznam úkolů" Svítí při zobrazení nebo výběru čísla úkolu 3 Tlačítko "SEZNAM ÚKOLŮ" (JOB-List) Výběr svařovacího úkolu (JOB) ze seznamu úkolů 4 Signální žárovka celkové poruchy 5 Signální žárovka Nadměrná teplota 6 Kontrolka předepsaná polarita 7 Kontrolka předepsaná polarita 20

21 Popis přístroje - rychlý přehled Řízení přístroje Ovládací prvky Pol. Symbol Popis 0 8 Tlačítko způsob zobrazení parametrů svařování Svařovací proud Svařovací napětí Tloušťka materiálu Rychlost drátu Po stisknutí a podržení na 2 vteřiny přejde přístroj do režimu úspory energie. K reaktivaci stačí stisknutí libovolného ovládacího prvku. 9 Tlačítko Zkouška plynu / proplachování Zkouška plynu: K nastavení množství ochranného plynu Proplachování: K propláchnutí svazků dlouhých hadic - Viz kapitola 5.6.2, Zásobení ochranným plynem 10 Tlačítko druhu svařování (výhradně u varianty přístroje s metodou svařování impulzním obloukem) 11 Tlačítko Provozní režim 2taktní 4taktní Bodování Interval MIG/MAG standardní výbojka elektrického oblouku MIG/MAG impulsu elektrického oblouku 12 Otočný knoflík nastavení svařovacích parametrů K nastavení svařovacího výkonu, k volbě JOBs (svařovacího úkolu) a k nastavení dalších svařovacích parametrů. 13 Otočný knoflík Změna délky elektrického oblouku 14 Tlačítko vývojové parametry Parametry, které je nutné ke zvolení nastavit. Rovněž pro vstup a opuštění nabídek funkcí k rozšířeným nastavením. Účinek tlumivky/dynamika Doba zbytkového proudění plynu Bodový čas Doba přestávky 21

22 Všeobecné pokyny 5 Konstrukce a funkce 5.1 Všeobecné pokyny VÝSTRAHA Nebezpečí poranění elektřinou! Dotknutí se vodivých částí, např. zdířek pro svařovací proud, může být životu nebezpečné! Mějte na zřeteli bezpečnostní upozornění na prvních stránkách návodu k použití! Přístroj smí uvádět do provozu výhradně osoby, které mají odpovídající znalosti o zacházení s obloukovými svářecími přístroji. Spojovací a svařovací kabely (např. držáky elektrod, svařovací hořáky, zemnící kabely, rozhraní) připojujte pouze k vypnutému přístroji! POZOR Izolace svářeče svařujícího elektrickým obloukem proti svařovacímu napětí! Ne všechny aktivní součásti svařovacího proudového obvodu lze chránit proti přímému dotyku. Zde musí svářeč zabránit vzniku nebezpečí svým bezpečným chováním. I v případě dotyku nízkého napětí hrozí nebezpečí úleku a následné nehody. Používejte suché a nepoškozené osobní ochranné vybavení (obuv s gumovou podrážkou/kožené ochranné svářečské rukavice bez nýtků nebo spon)! Zabraňte přímému dotyku neizolovaných připojných zásuvek nebo zástrček! Vždy odkládejte svařovací hořáky nebo držáky elektrod na izolovanou podložku! Nebezpečí popálení na přípojce svařovacího proudu! Nezajištěné kontakty svařovacího proudu mohou zahřívat přípojky a vedení a při dotyku mohou způsobit popáleniny! Kontakty svařovacího proudu každý den přezkoušejte a případně je zajistěte otočením doprava. Nebezpečí úrazu pohyblivými součástmi! Posuvy drátu jsou vybavena pohyblivými díly, které mohou zachytit ruce, vlasy, části oděvu nebo nástroje a zranit tak osoby! Nesahejte na rotující nebo pohyblivé součásti nebo části pohonu! Za provozu nechte zavřené všechny kryty skříně bezpečnostní dvířka! Nebezpečí úrazu nekontrolovaným vylétnutím svařovacího drátu! Svařovací drát může být posunován vysokou rychlostí a v případě nesprávného nebo neúplného vedení drátu může nekontrolovaně vylétnout a způsobit zranění osob! Před připojením k elektrické síti vytvořte úplné vedení drátu od cívky drátu až ke svařovacímu hořáku! Při nenamontovaném svařovacím hořáku uvolněte přítlačné kladky posuvu drátu! V pravidelných intervalech kontrolujte vedení drátu! Za provozu nechte zavřené všechny kryty skříně! Ohrožení elektrickým proudem! Pokud střídavě svařujete s použitím různých metod a pokud zůstávají oba svařovací hořáky a držáky elektrod připojeny k přístroji, je ve všech vodičích současně napětí naprázdno nebo svařovací napětí! Před zahájením a přerušením práce odkládejte proto hořák a držák elektrody vždy izolovaně! 22

23 Chlazení přístroje POZOR Poškození v důsledku neodborného připojení! V důsledku neodborného připojení se mohou poškodit komponenty příslušenství a proudový zdroj! Komponentu příslušenství připojit a zajistit pouze při vypnutém přístroji k odpovídající zásuvce. Podrobné popisy příslušné komponenty příslušenství najdete v návodu k použití! Komponenty příslušenství jsou automaticky rozlišeny po zapnutí proudového zdroje. Zacházení s ochrannými čepičkami proti prachu! Ochranné čepičky proti prachu chrání kabelové koncovky a tudíž přístroj před znečištěním a poškozením. Není-li k přípoji připojena žádná komponenta příslušenství, musí být nasazena ochranná čepička proti prachu. V případě vady nebo její ztráty musí být ochranná čepička proti prachu nahrazena! 5.2 Chlazení přístroje Pro dosažení optimální doby zapnutí, dejte pozor na následující podmínky: Postarejte se o dostatečné větrání pracoviště. vstupní a výstupní větrací otvory přístroje ponechte nezakryté. do přístroje nesmí vniknout částice materiálu, prach nebo jiná cizí tělesa. 5.3 Vedení obrobku, všeobecně POZOR Nebezpečí popálení v důsledku neřádného připojení kabelu pro obrobek! Barva, rez a nečistoty ne přípojných místech zabraňují toku proudu a mohou mít za následek bludné svařovací proudy. Bludné svařovací proudy mohou být příčinou požárů a zranění osob! Přípojná místa vyčistit! Kabel pro připojení obrobku bezpečně připevnit! Konstrukční části obrobku nepoužívat pro zpětné vedení svařovacího proudu! Dbát na bezvadné vedení proudu! 5.4 Instalace VÝSTRAHA Nebezpečí úrazu následkem nesprávné přepravy přístrojů, se kterými nelze manipulovat pomocí jeřábu! Manipulace pomocí jeřábu a zavěšení přístroje je zakázáno! Přístroj může spadnout a zranit osoby! Rukojeti a držáky jsou vhodné výhradně k ruční přepravě! Přístroj není určen k manipulaci pomocí jeřábu nebo k zavěšení! POZOR Umístění přístroje! Přístroj nesmí být nainstalován a provozován venku, ale pouze na vhodném, dostatečně nosném a rovném podkladu! Provozovatel musí zajistit rovnou podlahu odolnou proti skluzu a dostatečné osvětlení pracoviště. Vždy musí být zajištěna bezpečná obsluha přístroje. 23

24 Pokyny k instalaci vedení svařovacího proudu 5.5 Pokyny k instalaci vedení svařovacího proudu Nesprávně položené vedení svařovacího proudu může vyvolat poruchy (kolísání) svařovacího oblouku! Zemnicí kabel a svazek hadic ze zdroje svařovacího proudu bez vysokofrekvenčního zapalovacího zařízení (MIG/MAG) veďte pokud možno podélně paralelně a těsně vedle sebe. Zemnicí kabel a svazek propojovacích hadic zdroje svařovacího proudu s vysokofrekvenčním zapalovacím zařízením (WIG) položte paralelně ve vzdálenosti cca 20 cm tak, aby nedošlo k vysokofrekvenčním výbojům. Vždy dodržujte minimální vzdálenost cca 20 cm nebo větší od vodičů jiných zdrojů svařovacího proudu tak, aby nedošlo ke vzájemnému ovlivňování. Kabely nesmějí být zásadně delší než je nutné. K dosažení optimálních výsledků svařování max. 30 m (zemnicí kabel + svazek propojovacích hadic + kabel hořáku). Obrázek

25 Pokyny k instalaci vedení svařovacího proudu Použijte pro každý svářecí přístroj vlastní zemnicí kabel k obrobku! Obrázek 5-2 Vedení svařovacího proudu, svazky hadic svařovacích hořáků a svazky propojovacích hadic úplně odviňte. Zabraňte vzniku smyček! Kabely nesmějí být zásadně delší než je nutné. Přebytečnou délku kabelů pokládejte do oblouků. Obrázek

26 Připojení na síť 5.6 Připojení na síť NEBEZPEČÍ Rizika v důsledku neodborného připojení elektrické sítě! Neodborné připojení elektrické sítě může vést k úrazům, příp. věcným škodám! Přístroj připojujte výhradně k zásuvce s předpisově připojeným ochranným vodičem. Je-li třeba připojit novou síťovou zástrčku, smí tuto instalaci provést výhradně odborný elektrikář podle zákonů a předpisů platných v zemi použití! Zástrčky, zásuvky a přívodní vedení musí v pravidelných intervalech kontrolovat odborný elektrikář! V režimu s použitím generátoru je nezbytné provést uzemnění generátoru v souladu s návodem k obsluze. Vytvořená síť musí být vhodná k provozu přístrojů podle třídy ochrany I Druh sítě Přístroj smíte připojit a provozovat výhradně na jednofázovém 2vodičovém systému s uzemněným neutrálním vodičem. Obrázek 5-4 Legenda Pol. Označení Rozlišovací barva L Vnější vodič hnědá N Neutrální vodič modrá PE Ochranný vodič zelenožlutý POZOR Provozní napětí - síťové napětí! Na výkonovém štítku uvedené provozní napětí se musí shodovat se síťovým napětím, aby se zabránilo poškození přístroje! - Viz kapitola 8, Technická data! Zastrčte síťovou zástrčku vypnutého přístroje do příslušné zásuvky. 26

27 Připojení na síť Zásobení ochranným plynem Přípojka VÝSTRAHA Chybná manipulace s láhvemi ochranného plynu! Nesprávné zacházení s láhvemi ochranného plynu může vést k těžkým poraněním s následkem smrti. Respektujte pokyny výrobce plynu a předpisy pro stlačený plyn! Lahve ochranného plynu uložte do určených držáků a zajistěte bezpečnostními prvky! Zabraňte ohřívání lahví s ochranným plynem! POZOR Poruchy přívodu ochranného plynu! Neomezovaný přívod ochranného plynu od láhve s ochranným plynem ke svařovacímu hořáku je základním předpokladem pro optimální výsledky svařování. Ucpaný přívod ochranného plynu proto může vést k poškození svařovacího hořáku! Nepoužíváte-li přípojku ochranného plynu, nasaďte zpět žlutý ochranný klobouček! Všechna spojení ochranného plynu musí být plynotěsná! Před připojením redukčního ventilu na plynovou láhev krátce otevřete ventil láhve k vyfouknutí případných nečistot. Pol. Symbol Popis 0 1 Redukční ventil 2 Láhev s ochranným plynem 3 Výstupní stranu redukčního ventilu 4 Ventil láhve Obrázek 5-5 Postavte láhev na ochranný plyn do příslušného držáku láhve. Zajistěte láhev na ochranný plyn pojistným řetězem. Našroubujte plynotěsně redukční ventil na ventil láhve na plyn. Plynovou hadici přišroubovat pevně a plynotěsně k redukčnímu ventilu. Přišroubujte plynovou hadici pomocí převlečné matice k připojovacímu nátrubku ochranného plynu na zadní straně přístroje. 27

28 Připojení na síť Testování plynu a propláchnutí svazku hadic Otevřete pomalu ventil láhve na plyn. Otevřete redukční ventil. Hlavním vypínačem zapněte proudový zdroj. Vyvolejte funkci testování plynu krátkým stisknutím tlačítka na ovládání přístroje. Podle aplikace nastavte na redukčním ventilu množství plynu. Ovládací prvek Akce Výsledek Nastavení množství ochranného plynu Metoda svařování Svařování MAG Pájení MIG Svařování MIG (hliník) WIG Volba testování plynu a proplachu svazku hadic. Ochranný plyn proudí po dobu cca 25 vteřin nebo do opětovného stisknutí tlačítka. K propláchnutí několikrát opakujte proces. Doporučené množství ochranného plynu Průměr drátu x 11,5 = l/min. Průměr drátu x 11,5 = l/min. Průměr drátu x 13,5 = l/min. (100% argon) Plynové směsi nasycené heliem vyžadují větší množství plynu! Množství plynu se má v daném případě opravit podle následující tabulky: Ochranný plyn 75 % Ar / 25 % He 1,14 50 % Ar / 50 % He 1,35 25 % Ar / 75 % He 1, % He 3,16 Průměr plynové trysky v mm odpovídá l/min. průtoku plynu Koeficient Nesprávná nastavení ochranného plynu! Jak příliš nízké tak i příliš vysoké nastavení ochranného plynu může mít za následek přístup vzduchu k tavné lázni, následkem čehož je vznik pórů. Přizpůsobit množství ochranného plynu, aby odpovídalo svařovacímu úkolu! 28

29 5.7 Svařování MIG/MAG Připojení svařovacího hořáku a směrování obrobku Při připojování dodržujte pokyny návodu k obsluze svařovacích hořáků! Konstrukce a funkce Svařování MIG/MAG Podle průměru a druhu drátové elektrody musí být ve svařovacím hořáku použita buď vodicí spirála drátu nebo plastový bovden se správným průměrem! Doporučení: Ke svařování tvrdými nelegovanými drátovými elektrodami (ocel) používejte ocelovou vodicí spirálu. Ke svařování tvrdými vysoce legovanými drátovými elektrodami (CrNi) používejte chrom niklovou vodicí spirálu. Ke svařování nebo pájení s měkkými vysoce legovanými drátovými elektrodami nebo s hliníkovými materiály použijte plastový bovden. Centrální přípoj je z výroby vybaven vedením drátu pro svařovací hořáky s vodicí spirálou! Jestliže se používá svařovacího hořáku s plastovou duší, je nutná technická příprava! Svařovací hořák s plastovou duší > používat s podpěrnou trubičkou! Svařovací hořák s vodící spirálou > používat s kapilárou! Příprava k připojení svařovacích hořáků s plastovým bovdenem: Posuňte kapiláru na straně posuvu drátu směrem k centrálnímu přípoji a zde ji vytáhněte. Vodicí trubku plastového bovdenu zasuňte ze strany centrálního přípoje. Centrální zástrčku svařovacího hořáku zapojte společně se zatím nezkráceným plastovým bovdenem opatrně do centrálního přípoje a zajistěte převlečnou maticí Umělohmotnou duši zkraťte pomocí střihače bovdenů - Viz kapitola 9, Příslušenství krátce před podávací kladkou posuvu drátu. Centrální zástrčku svařovacího hořáku povolte a vytáhněte. Oddělený konec umělohmotné duše zbavte čistě otřepu pomocí ořezávátka plastových bovdenů- Viz kapitola 9, Příslušenství. 29

30 Svařování MIG/MAG Standardní svařování MIG/MAG Zvolit zásuvku se svařovacím proudem podle kontrolky nastavené polarity! Zvolit JOB- Viz kapitola 5.7.5, Volba svařovacího úkolu Kontrolka volba polarity "+" resp. kontrolka volba polarity "-" udávají polaritu. Pol. Symbol Popis 0 1 Svařovací hořák Obrázek Centrální přípojka hořáku (centrální přípojka Euro) Integrované kontakty pro svařovací proud, ochranný plyn a hořák 3 Obrobek nebo obráběný předmět 4 Zásuvka, svařovací proud - Svařování MIG/MAG: Připojení obrobku 5 Zástrčka pro volbu polarity, kabel na svařovací proud Interní přívodní kabel na svařovací proud k centrálnímu přípoji / hořáku. kabelovou koncovkou, svařovací proud "+" Zastrčte centrální zástrčku svařovacího hořáku do centrálního přípoje a obojí sešroubuje převlečnou maticí. Zástrčku kabelu pro připojení obrobku zastrčit do příslušné zásuvky se svařovacím proudem a zajistit ti otočením doprava: Zástrčku pro volbu polarity zastrčit do příslušné zásuvky se svařovacím proudem a otočením doprava ji aretovat. 30

31 Svařování MIG/MAG Svařování MIG/MAG trubkovým drátem Zvolit zásuvku se svařovacím proudem podle kontrolky nastavené polarity! Zvolit JOB- Viz kapitola 5.7.5, Volba svařovacího úkolu Kontrolka volba polarity "+" resp. kontrolka volba polarity "-" udávají polaritu. Pol. Symbol Popis 0 1 Svařovací hořák Obrázek Centrální přípojka hořáku (centrální přípojka Euro) Integrované kontakty pro svařovací proud, ochranný plyn a hořák 3 Obrobek nebo obráběný předmět 4 Zásuvka, svařovací proud + Svařování MIG/MAG trubkovým drátem: Připojení obrobku 5 Zástrčka pro volbu polarity, kabel na svařovací proud Interní přívodní kabel na svařovací proud k centrálnímu přípoji / hořáku. kabelovou koncovkou, svařovací proud "-" Zastrčte centrální zástrčku svařovacího hořáku do centrálního přípoje a obojí sešroubuje převlečnou maticí. Zástrčku kabelu pro připojení obrobku zastrčit do příslušné zásuvky se svařovacím proudem a zajistit ti otočením doprava: Zástrčku pro volbu polarity zastrčit do příslušné zásuvky se svařovacím proudem a otočením doprava ji aretovat. 31

32 Svařování MIG/MAG Posuv drátu Otevřete ochrannou klapku pohonu posuvu drátu POZOR K provedení následujících pracovních kroků musí být otevřeno ochrannou klapku pohonu posuvu drátu. Ochrannou klapku musíte před zahájením práce vždy opět zavřít. Odjistěte a otevřete ochrannou klapku Vsazení cívky s drátem POZOR Nebezpečí úrazu způsobené nesprávným upevněním cívky s drátem! Nesprávně upevněná cívka s drátem se může uvolnit z upínače cívky, spadnout a následně způsobit poškození přístroje nebo úrazy osob. Cívku s drátem řádně upevněte k upínači cívky pomocí vroubkované matice. Vždy před zahájením práce zkontrolujte spolehlivé upevnění cívky s drátem. Pol. Symbol Popis 0 1 Kolík unášeče K upevnění cívky s drátem 2 Rýhovaná matice K upevnění cívky s drátem Odšroubujte rýhovanou matici z trnu cívky. Obrázek 5-8 Cívku se svařovacím drátem upevněte na trnu cívky tak, aby kolík unášeče zapadl do otvoru cívky. Cívku s drátem opět upevněte rýhovanou maticí. 32

33 Svařování MIG/MAG Výměna kladek podavače drátu Vadné výsledky svařování kvůli poruše posuvu drátu! Kotouče pro posuv drátů musí odpovídat průměru drátu a materiálu. Podle popisu kotoučů zkontrolujte, zda se kotouče odpovídají průměru drátu. V případě potřeby je obraťte nebo vyměňte! Pro ocelové a jiné tvrdé dráty použijte kotouče s drážkou tvaru V, pro hliníkové a jiné měkké, legované dráty použijte poháněné kotouče s drážkou tvaru U. Pro výplňové dráty použijte poháněné kotouče s rýhovanou (drážkovanou) drážkou tvaru U. Nové hnací kladky nasunout tak, aby byl použitý průměr drátu na hnací kladce čitelný. Hnací kladky upevnit šrouby s rýhovanou hlavou. Obrázek

34 Svařování MIG/MAG Zavedení drátové elektrody POZOR Nebezpečí úrazu pohyblivými součástmi! Posuvy drátu jsou vybavena pohyblivými díly, které mohou zachytit ruce, vlasy, části oděvu nebo nástroje a zranit tak osoby! Nesahejte na rotující nebo pohyblivé součásti nebo části pohonu! Za provozu nechte zavřené všechny kryty skříně bezpečnostní dvířka! Nebezpečí úrazu nekontrolovaným vylétnutím svařovacího drátu! Svařovací drát může být posunován vysokou rychlostí a v případě nesprávného nebo neúplného vedení drátu může nekontrolovaně vylétnout a způsobit zranění osob! Před připojením k elektrické síti vytvořte úplné vedení drátu od cívky drátu až ke svařovacímu hořáku! Při nenamontovaném svařovacím hořáku uvolněte přítlačné kladky posuvu drátu! V pravidelných intervalech kontrolujte vedení drátu! Za provozu nechte zavřené všechny kryty skříně! Nebezpečí úrazu nekontrolovaným vylétnutím svařovacího drátu ze svařovacího hořáku! Svařovací drát může vyletět ze svařovacího hořáku vysokou rychlostí a způsobit zranění částí těla nebo obličeje a očí! Nemiřte nikdy svařovacím hořákem na vlastní tělo ani na jiné osoby! POZOR Zvýšené opotřebení následkem nevhodného přítlaku! Následkem nevhodného přítlaku se zvyšuje opotřebení podávacích kladek! Přítlak musí být na stavěcích maticích přítlačných jednotek nastaven tak, aby byla drátová elektroda posunována, avšak aby proklouzla, pokud se cívka s drátem zablokuje! Nastavte vyšší přítlak předních kladek (z pohledu směru posuvu)! Rychlost navlékání můžete plynule nastavovat současným stisknutím tlačítka navlékání drátu a otáčením otočného knoflíku rychlosti drátu. 34

35 Svařování MIG/MAG Pol. Symbol Popis 0 1 Seřizovací matice Obrázek Tlaková jednotka Fixace upínací jednotky a nastavení přítlaku. 3 Přítlačná jednotka 4 Šroub s rýhovanou hlavou 5 Přítlačná kladka 6 Hnací kladka 7 Naváděcí trubička drátu 8 Vodicí trubka Rozvinout a napřímit svazek hořákových hadic. Uvolnit a odklopit tlakové jednotky (upínací jednotky s kladkami protitlaku se automaticky odklopí nahoru). Svařovací drát odvinout opatrně z cívky drátu a zavést vsuvkou pro vedení drátu přes drážky hnacích kladek a vodící trubkou do kapilární trubky resp. teflonové duše s vodící trubkou. Upínací jednotky s přítlačnými protikladkami stlačit opět dolů a tlakové jednotky opět nahoru (drátová elektroda musí ležet v drážce hnací kladky). Nastavte přítlak pomocí seřizovacích matic přítlačné jednotky. Přidržte zaváděcí tlačítko stisknuté, až se drátová elektroda vysune ze svařovacího hořáku. 35

36 Svařování MIG/MAG Seřízení brzdy cívky Pol. Symbol Popis 0 Obrázek Šroub s vnitřním šestihranem Upevnění trnu na cívku s drátem a nastavení brzdy cívky Pro zvýšení brzdného účinku utahovat šroub s vnitřním šestihranem (8 mm) ve směru hodinových ručiček. Brzdu cívky přibrzdit tak, aby cívka po zastavení motoru posuvu drátu nedobíhala, ale za provozu neblokovala! 36

37 Svařování MIG/MAG Definice svařovacích úloh MIG/MAG Tato série přístrojů vyniká jednoduchou obsluhou při vysoké funkčnosti. JOBs (svařovací úkoly sestávající ze svařovacích metod, druhu materiálu, průměru drátu a druhu ochranného plynu) jsou předdefinovány pro všechny obvyklé svařovací úkoly. Jednoduchá volba úkolu ze seznamu předem definovaných úkolů (nálepka na přístroji). Potřebné parametry procesu jsou vypočítávány systémem v závislosti na nastaveném pracovním bodu (jednotlačítkové ovládání pomocí rotačního snímače rychlosti drátu). Běžná definice svařovací úlohy pomocí rychlosti drátu a svařovacího napětí je rovněž možná. Definice svařovacích úloh, popsaná dále v textu, je platná pro definici svařovacích úloh MIG/MAG a svařování s plněným drátem! Mít na zřeteli kontrolku nastavené polarity! V závislosti na zvoleném svařovacím úkolu / metodě svařování může bát nutné změnit polaritu svařovacího proudu. V daném případě přepojit zástrčku pro výběr polarity Zobrazení dat svařování Obrázek5-12 Vedle indikátoru se nachází tlačítko pro druh indikace svařovacích parametrů. Každé stisknutí tlačítka má za následek přechod k dalšímu parametru. Po posledním pokračuje indikace opět indikací prvního parametru. Zobrazí se: Nastavené hodnoty (před svařováním) Aktuální hodnoty (při svařování) Zachované hodnoty (po svařování) Parametry Nastavené hodnoty Aktuální hodnoty Zachované hodnoty Svařovací proud Tloušťka materiálu Rychlost drátu Svařovací napětí Po svařování je možné stisknutím tlačítek nebo rotačních snímačů na řízení nebo krátkým klepnutím na tlačítko hořáku přepnout zpátky k indikaci nastavených hodnot. 37

38 Svařování MIG/MAG Volba svařovacího úkolu Nastavení pro příslušné parametry svařování je předvolené podle rozdílných úkolů (JOB). Správný úkol (JOB) lze rychle zjistit ze seznamu úkolů (JOB-List) JOB-výběr (úkolu) Vyberte svařovací úlohu (JOB) podle seznamu úloh (JOB-List). Nálepka JOB-List je umístěna uvnitř na krytu jednotky pro posuv drátu. Nastavte pracovní bod na základě tloušťky plechu- Viz kapitola 5.7.6, Pracovní bod MIG/MAG. Změna čísla svařovací úlohy (JOB) je možná pouze pokud neprotéká žádný svařovací proud. Ovládací prvek Akce Výsledek Zobrazení 1 x Výběr seznamu úkolů (JOB) (LED svítí) Nastavte číslo úkolu (JOB). Vyčkejte 3 s, než bude nastavení převzato Druh provozu Ovládací prvek Činnost Výsledek n x Výběr druhu provozu Světelná dioda indikuje zvolený druh provozu. 2taktní provoz 4taktní provoz Bodování Intervalový provoz Metoda svařování (standardní MIG/MAG / impulsní svařování obloukem) Výhradně u varianty přístroje s metodou svařování impulzním obloukem. Ovládací prvek Činnost Výsledek Indikace n x Volba druhu svařování Příslušné signální svítidlo indikuje výběr. Standardní svařování MIG/MAG Svařování MIG/MAG pulsním obloukem beze změny Svařování impulzním elektrickým obloukem MIG/MAG lze zvolit u JOBs 6, 34, 42, 74, 75, 82, 83, 90, 91, 110, 111, 114 a 115. Při pokusu o nastavení jiného JOB na impulz se na displeji krátce objeví "nop" = "no Puls" a dojde k přepnutí zpět na standard. 38

39 Svařování MIG/MAG Pracovní bod MIG/MAG Volba způsobu indikace svařovacích parametrů Pracovní bod (svařovací výkon) může být indikován resp. také nastaven jako svařovací proud, tloušťka materiálu nebo rychlost drátu. Ovládací prvek Činnost Výsledek n x Přeřaďování indikace mezi: Svařovací proud Svařovací napětí (oprava) Tloušťka materiálu Rychlost drátu Nastavení pracovního bodu prostřednictvím tloušťky materiálu V následujícím textu je k nastavení pracovního bodu uveden příklad nastavení prostřednictvím parametru tloušťky plechu. Ovládací prvek Akce Výsledek Zobrazení Implicitní hodnota změny délky elektrického oblouku Ovládací prvek Činnost Výsledek Zvyšte nebo snižte svařovací výkon prostřednictvím parametru tloušťky plechu. Přiklad zobrazení: 2,0 mm Nastavení "Změna délky světelného oblouku" Nastavitelný rozsah: -5 V až +5 V Tím je základní konfigurace ukončena. Další svařovací parametry jsou již optimálně nastaveny z výroby, je však možné je přizpůsobit na individuální požadavky. 39
