2 Obsah Úvod Strana 2 ManualPress Strana 5 Hřebenové lisy Strana 6 Kolenopákové lisy Strana 8 ManualPress 305, 307, 311 s kontrolou procesů Strana 16 PneumaticPress Strana 21 Přímočinné lisy Strana 22 Kolenopákové lisy Strana 28 Lisy s kontrolou síly a dráhy Strana 32 HydroPneumaticPress Strana 35 Konstrukce ve tvaru C Strana 38 Lisy s kontrolou síly a dráhy Strana 42 Portálová konstrukce Strana 46 Válcové jednotky, řídicí bloky Strana 48 ElectricPress Strana 49 ServoPress / TorquePress Strana 52 Strojní řídicí jednotky Strana 61 PressControl 75 Strana 62 PressControl 600 Strana 63 PressControl 5000 Strana 65 Uživatelské rozhraní atd. Strana 67 Software / komponenty Strana 69 Individuální pracoviště Strana 73 Specifická zákaznická řešení Strana 74 Servis / služby Strana 76 Simply the best! 1

3 Jako rodinný podnik mezinárodně uznávaný technologický leader SCHMIDT Technology je rodinná, středně velká firma na nejvyšší technologické úrovni. Úspěchy mluví samy za sebe: Výrobky a služby firmy SCHMIDT Technology se dnes vyváží do více než 80 zemí světa. Bezpečnost a kvalita jsou důvody, proč jsou výrobky značky SCHMIDT na globálním trhu jedinečné a žádané již celá desetiletí. Mezinárodní zaměření firmy a kombinace kreativních a inteligentních řešení společně s ekonomickou a efektivní výrobou výhradně v Německu tvoří základ úspěšné a do budoucna orientované pozice firmy. Společnost SCHMIDT Technology je proto na mezinárodní úrovni považována za solidního, spolehlivého a kompetentního partnera. K výrazným vlastnostem úspěšných firem patří silný inovační potenciál spojený s jasnou vizí. Společnost SCHMIDT Technology to včas rozpoznala a rozhodně investovala do oblasti výzkumu a vývoje. Současně firma již tradičně spolupracuje s externími výzkumnými ústavy a vysokými školami. Na světovém trhu jsou dnes se jménem SCHMIDT Technology bezvýhradně spojovány kvalitativní standardy, které jsou vzorem pro ostatní. SCHMIDT Technology je důsledně držitelem všech důležitých certifikátů kvality jako DIN EN ISO 9001: Lisy SCHMIDT

4 Hospodárnost na prvním místě Jestliže musíme spojit dvě nebo více součástí, stojíme před rozhodnutím, jaký druh spojovací techniky zvolit. Klasické technologie jako šroubování, sváření, pájení a lepení z ekonomických důvodů stále ve větší míře nahrazují ekonomicky výhodnější a racionální lisovací a spojovací operace. A právě v této oblasti jsme silní. zalisování montování tváření kalibrování Naše know how pro vaše úkoly Racionální výběr správného typu lisu vyplývá z dané aplikace. Lisy SCHMIDT jsou dnes po celém světě synonymem pro prvotřídní technologii spojování. To platí stejnou měrou pro samostatné stroje i spojovací moduly integrované v komplexních automatizačních linkách. temování lemování Jako technologický leader v oblasti inteligentní spojovací techniky vlastní společnost SCHMIDT Technology rozsáhlou paletu produktů všech výrobců v tomto segmentu trhu. Od výrobků SCHMIDT ServoPress nebo TorquePress přes SCHMIDT PneumaticPress, resp. SCHMIDT HydroPneumaticPress až po náš program SCHMIDT ManualPress vyhovíme vašim procesním požadavkům. Kromě lisů je to bezpečnostní a řídicí technika SCHMIDT PressControl, která svou systémovou filozofi í, kontrolou dráhy a síly a integrovanou měřicí technikou nastavuje nejvyšší měřítka. Nepřetržitá kontrola procesů a nezbytná dokumentace v souladu s normami ISO představují v dnešní efektivní montážní výrobě nástroje pro vysokou produktivitu. Díky těmto technickým vlastnostem je dnes společnost SCHMIDT Technology dominantní technologickou jedničkou v oblasti spojovací techniky. nýtování označování vysekávání řezání Na těchto hodnotách je postavena vynikající pověst společnosti SCHMIDT Technology, zejména v klíčových odvětvích jako je automobilová technika, letecká a kosmická technika, elektrika / elektronika, mikromechanika a lékařská technika. rovnání volné spojování Simply the best! 3

5 Michae l Dre chs el G esc häftsführer Akkreditierte S telle: DQS G mbh, August-S chanz-s traße 21, F rankfurt am Main Partnerstvím k úspěchu Globalizovaný svět vyžaduje propojené procesy. Napojení k OPC serveru přes technologii Ethernet vám kdykoli umožní bezpečně disponovat vašimi procesními daty. Kromě toho je nezbytná přítomnost na místě a rychlá reakce v případě potřeby. Hustá distribuční síť s dceřinými společnostmi a dobře vyškolenými prodejními partnery jsou vám k dispozici na všech kontinentech. Všechna střediska mají servisní personál, který je speciálně vyškolený na naše produkty. To vám dává záruku pokračování výroby. Rozhodnutí pro naši techniku je první krok k úspěšnému partnerství. Ekonomický úspěch se pak projeví v každodenní výrobě. Vysoce kvalitní a pro spojovací aplikace optimalizované výrobky jsou k němu právě tak důležité jako efektivní poprodejní servis. Za to ručíme svým dobrým jménem. Žádné kompromisy v otázce bezpečnosti V roce 2006 byly aktualizovány směrnice ES o strojních zařízeních a následně byly členskými státy EU převzaty do národní legislativy. Ustanovení této harmonizované normy byla již v prvním znění z roku 1995 směrodatná pro konstrukci bezpečnostních řídicích jednotek pro spojovací a lisovací technologii. Kromě toho se u ručních pracovišť stala nutností typová zkouška ES. Ještě než nabyly nové směrnice platnost, expedovala společnost SCHMIDT Technology všechny lisovací systémy v souladu s novými předpisy. Touto cestou dále důsledně kráčíme i v zemích s méně přísnými zákony. Naší fi lozofi í je, že bezpečnost a zdraví obsluhujících pracovníků nepřipouští žádné kompromisy. Naše kompetence vaší výhodou V našich odborných centrech máte k dispozici nástroje a vědomosti odborníků, jejichž pomocí můžete získat rozsáhlé poznatky o vašich aplikacích. ZE R T IF IK AT Hiermit wird besc heinigt, dass Na jejich základě vyprojektuje tým specializovaných inženýrů ekonomicky efektivní řešení od jednoduchého manuálního pracoviště až po plně automatickou montážní linku. Kompetentní technické poradenství zákazníkům je naší silnou stránkou. V rámci Školicího centra SCHMIDT nabízíme školení pro uživatele a semináře. S trvalými znalostmi o lisech a jejich praktickém užití získají vaši zaměstnanci nové dovednosti, které přijdou vhod vašim výrobkům. EG-BAUMUSTERGEPRÜFT DURCH S CH MIDT T ec hno logy G mbh F eldbergs traße S t. G eorgen ein Qualitäts managements ys tem eingeführt hat und anwendet. G eltungs bereich: E ntwicklung, P roduktion und Vertrieb von S chreibgerätetechnik, Ma sc hinen und S ens orik Durch e in Audit, dokumentiert in einem B ericht, wurde der Na chweis e rbracht, dass da s Managements ys tem die F orderungen de s folgenden R egelwerks e rfüllt: IS O 9001 : 2008 Zertifikat-Reg is trier-nr QM08 Zertifizierungs datum G ültig bis DQS G mbh 4 Lisy SCHMIDT

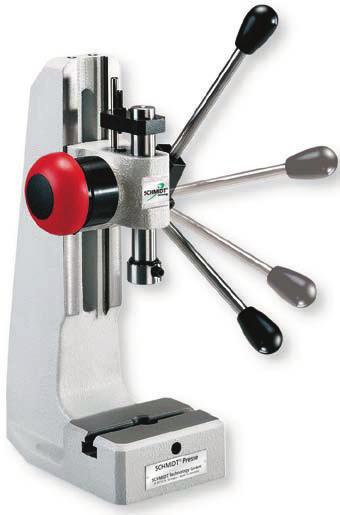

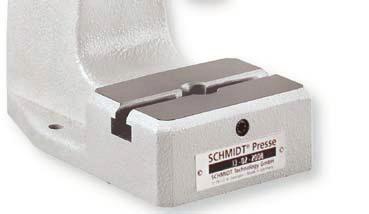

6 SCHMIDT ManualPress Od 1,6 kn do 22 kn Vyrábět ekonomicky znamená používat přiměřené výrobní prostředky a ne automatizaci za každou cenu. Právě u malých sérií je ruční pracoviště s mechanickými lisy často nejhospodárnějším řešením. Abyste mohli dosahovat své výrobní cíle, pokračujeme jsme v soustavném vývoji mechanických lisů. Výrobní zkušenosti z řady aplikaci jsme důsledně uplatnili u aktuálních modelů. Tak vám můžeme nabídnou široký sortiment mechanických lisů, který vyhoví Vašim aplikacím. Vlastnosti Flexibilita - Rychlá změna vybavení díky snadnému a bezpečnému nastavení pracovní výšky - Broušené stoly lisu umožňují reprodukovatelné polohování vašich nástrojů - Díky lícovaným otvorům v beranu a desce stolu neztrácíte čas s vyrovnáváním nástrojů Ergonomie - Výchozí poloha ruční páky se může měnit v rozsahu Ergonomické varianty horizontálního tahu (111/113) - K dostání provedení pro leváky a praváky - Vratnou sílu beranu lze přizpůsobit různým hmotnostem nástroje Přesnost - Souosost < 0,05 mm mezi horním a dolním nástrojem Bezúdržbovost - Není nutné mazání Dlouhá životnost V závislosti na případu použití můžete vybírat z velkého počtu hřebenových a kolenopákových lisů. Kromě toho vám modulární struktura výrobků nabízí bohatou možnost výběru variant vybavení. Simply the best! 5

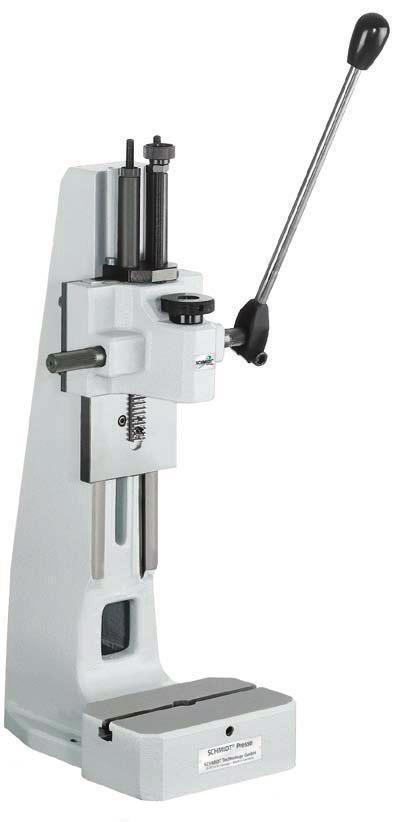

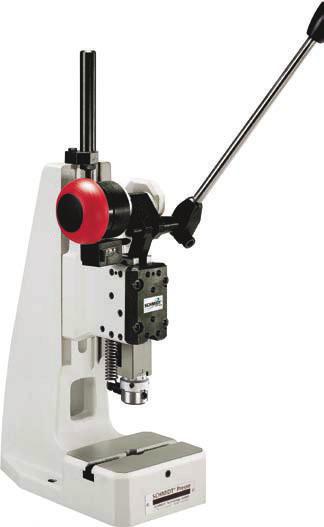

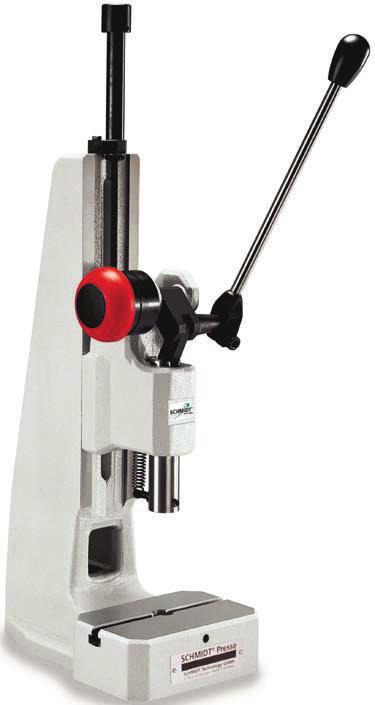

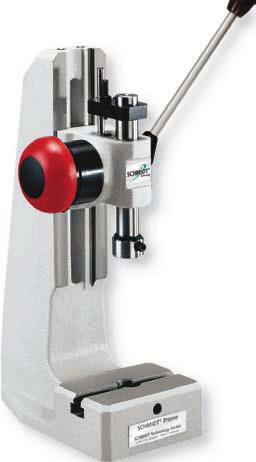

7 Hřebenové lisy SCHMIDT Konstantní síla po celý zdvih Potřebujete pro montážní procesy dlouhý zdvih a lineární průběh síly? Pak jsou hřebenové lisy SCHMIDT správná volba. Vlastnosti Dlouhý zdvih Lineární průběh síly Přesné nastavení hloubky zalisování přes tvrzený hloubkový doraz Honovaný otvor a broušený beran zaručují dlouhou životnost a přesné vedení Typ lisu 5R Typ lisu 3 / 6 Typ lisu 1 / 2 Lisovací hlava s broušeným plochým vedením u č. 1 a č. 2 s dvoustranně nastavitelnými vodicími lištami s teflonovou vrstvou pro vedení bez vůle. síla na ruční páce (kn) ,5 1,0 1,5 2,0 2,5 přítlačná síla (kn) 6 Lisy SCHMIDT

8 Od 1,6 kn do 2,5 kn Typ lisu 5 5R 3 3R 6 6R 1 1R 2 2R Typ lisovací hlavy 5 5R 3 3R 3 3R 1 1R 1 1R Jmenovitá síla kn 1,6 1,6 2,4 2,4 2,4 2,4 2,5 2,5 2,5 2,5 Pracovní zdvih A mm Speciální zdvihy Vyložení C mm Výška lisovací hlavy S mm Otvor beranu Ø mm 10H7 10H7 10H7 10H7 10H7 10H7 Upínací pouzdro (stand. Ø 10) Ø mm Ruční páka vlevo Úhel otočení / mm zdvih 4,1 4,1 3,2 3,2 3,2 3,2 2,2 2,2 2,2 2,2 Max. hmotnost horního nástroje 3) kg 1,5 1 2,5 2 2, Blokování zpětného zdvihu 1) Blokovací poloha 1 mm před DMB 11, ,5 19,5 Blokovací poloha 2 mm před DMB 3,5 4,5 4,5 7 7 Přesnost uvolnění mm 0,06 0,07 0,07 0,08 0,08 Pracovní výška 4) F Stojan č. 13 mm Stojan č. 3 mm Stojan č. 2 mm Stojan č mm Stojan č mm Hmotnost cca kg Příslušenství 5 5R 3 3R 6 6R 1 1R 2 2R Mechanické počitadlo Adaptér vyložení (celkové vyložení) 111 mm, 131 mm, 160 mm, 200 mm Dodatečná deska stolu vhodná k úpravě vyložení Mikrometrický doraz Přehled stojanů Typ lisu Výška stojanu M (mm) Velikost stolu B x T (mm) Otvor stolu D (Ø mm) Výška stolu K (mm) Odstavná plocha B x L (mm) Č x 80 20H x 185 Č. 3 3, x H x 260 Č. 2 6, x H x 280 Č , 6, 1, x H x 290 Č , 6, 1, x H x 290 Volitelné varianty série bez příplatku série s příplatkem 1) Úprava blokovací polohy možná na požádání 3) Hmotnost byla stanovena v poloze ruční páky 45 dopředu (orientační hodnoty) při standardním zdvihu (ne speciální zdvih) 4) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Speciální provedení Poniklované provedení za příplatek, stojany lisů, odlitky a deska stolu chemicky poniklovány, ocelové části kalené na tmavo, hliníkové části eloxovány, broušené části lesklé Speciální nátěr v barvách RAL Speciální otvory stolu a speciální otvory beranu na požádání B M C B x T A S Ø E K F M 8 Ø 10H7 Č. 3 + Č. 6 Ø 32 Č. 5 Ø 28 9 ± 0,2 10H L Ø D Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách Simply the best! 7

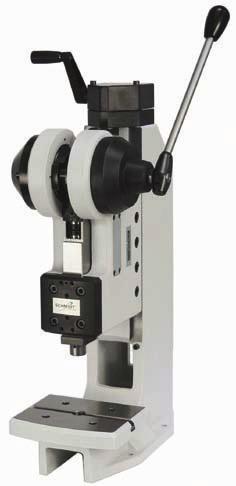

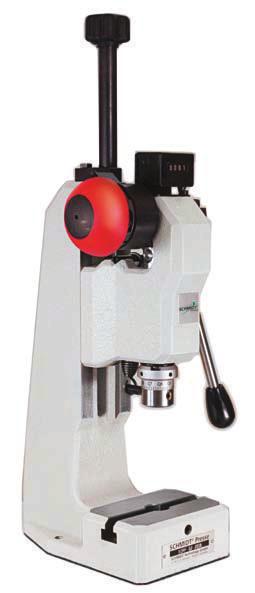

9 Kolenopákové lisy SCHMIDT Velká síla na konci zdvihu, kde na tom záleží Potřebujete velkou sílu na konci zdvihu pro procesy tváření materiálu? Pak jsou kolenopákové lisy SCHMIDT správná volba. Vlastnosti Velká síla na konci zdvihu (viz graf dole) Honovaný otvor a broušený beran zaručují dlouhou životnost a přesné vedení Typ lisu 13RFZ Typ lisu 11 / 14-17R zdvih před polohou natažení kolenové páky (mm) 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0, ,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5, přítlačná síla (kn) 1 = č. 13 síla na ruční páce 200 N 2 = č. 13 síla na ruční páce 120 N zdvih před polohou natažení kolenové páky (mm) 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0, přítlačná síla (kn) 1 = č. 17 síla na ruční páce 200 N 2 = č. 17 síla na ruční páce 120 N 3 = č. 11, 14, 15, 16 síla na ruční páce 200 N 4 = č. 11, 14, 15, 16 síla na ruční páce 120 N Pozor: Maximální síla se dosáhne až těsně před polohou natažení 8 Lisy SCHMIDT

10 Od 5 kn do 15 kn Typ lisu 13 13R 11 11R 15 15R 14 14R 16 16R 17 13F 13RF 11F 11RF 15F 15RF 14F 14RF 16F 16RF 17F Typ lisovací hlavy R R R R R R F RF F RF F RF F RF F RF F - 20 Jmenovitá síla kn Pracovní zdvih A mm Vyložení C mm Výška lisovací hlavy S mm Otvor beranu Ø mm 10H7 10H7 10H7 10H7 10H7 10H7 10H7 10H7 10H7 10H7 10H7 Ruční páka vlevo Úhel otočení Max. hmotnost horního nástroje 3) 1,2 / 3,5 1,2 / 3,5 2 / 4,5 2 / 4 2 / 4,5 2 / 4 1,5 / 2,5 1,5 / 2,5 1,5 / 2,5 1,5 / 2,5 2,5 /- kg standardní / zesílená pružina 1,5 / 3 1,5 / 3 2,5 / 6 2 / 6 2,5 / 6 2 / 6 2 / 5 1,5 / 4 2 / 5 1,5 / 4 2,5 /- Blokování zpětného zdvihu 1) Blokovací poloha 1 mm před DMB 13, Blokovací poloha 2 mm před DMB 1,5 1,5 1,5 1,5 1,5 Přesnost uvolnění mm 0,03 0,03 0,03 0,04 0,04 Pracovní výška 4) F Stojan č. 13 mm Stojan č. 3 Stojan č. 2 Stojan č Stojan č mm mm mm mm Hmotnost ca. kg Příslušenství Mechanické počitadlo Adaptér vyložení (celkové vyložení) 111 mm, 131 mm Dodatečná deska stolu vhodná k úpravě vyložení Přehled stojanů 13 13F Typ lisu 13R 13RF 11 11F Výška stojanu M (mm) 11R 11RF Dorazový upínací kus 2) Velikost stolu B B x T (mm) Otvor stolu D (Ø mm) Výška stolu K (mm) Odstavná plocha B x L (mm) Č x 80 20H x 185 Č. 3 11, 14, x H x 260 Č. 2 15, x H x 280 Č , 14, 15, 16, x H x 290 Č , 14, 15, 16, x H x F 15R 15RF 14 14F 14R 14RF 16 16F 16R 16RF 17 17F Volitelné varianty série bez příplatku varianta s příplatkem 1) Úprava blokovací polohy možná na požádání 2) Zkrácení zdvihu o 10 mm u varianty za příplatek S 30 M 8 3) Hmotnost byla stanovena v poloze ruční páky 45 dopředu 10 (orientační hodnoty) 4) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm M C B x T A F Ø 10H7 Č. 113, 13: Ø 25 Č. 11, 14-17: Ø 32 Speciální provedení Poniklované provedení za příplatek, stojany lisů, odlitky a deska stolu chemicky poniklovány, ocelové části kalené na tmavo, hliníkové části eloxovány, broušené části lesklé Speciální nátěr v barvách RAL Speciální otvory stolu a speciální otvory beranu na požádání Ø D B K ± 0,2 10H L Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách Simply the best! 9

11 Kolenopákové lisy SCHMIDT s horizontálním tahem Velká síla na konci zdvihu, kde na tom záleží Potřebujete velkou sílu na konci zdvihu pro procesy tváření materiálu? Pak jsou kolenopákové lisy SCHMIDT správná volba. Vlastnosti Velká síla na konci zdvihu (viz graf dole) Honovaný otvor a broušený beran zaručují dlouhou životnost a přesné vedení Ergonomický lis s horizontálním tahem U lisu č. 113 a č. 111 se ruční síla uskutečňuje tažením páky směrem k tělu. Lis je obzvláště vhodný pro rychlou výrobu s malou silou. Typ lisu 113RFZ Typ lisu 111RF zdvih před polohou natažení kolenové páky (mm) 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0, ,0 3,5 3,0 2,5 2,0 1,5 1,0 0, ,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5, přítlačná síla (kn) 1 = č. 113 síla na ruční páce 120 N 2 = č. 113 síla na ruční páce 50 N zdvih před polohou natažení kolenové páky (mm) přítlačná síla (kn) 1 = č. 111 síla na ruční páce 200 N 2 = č. 111 síla na ruční páce 120 N Pozor: Maximální síla se dosáhne až těsně před polohou natažení 10 Lisy SCHMIDT

12 Od 2,5 kn do 12 kn Typ lisu Typ lisovací hlavy F F 113R 113RF 113R 113RF F F - 50 Jmenovitá síla kn 2,5 2, Pracovní zdvih A mm Vyložení C mm Výška lisovací hlavy S mm R 111RF 111R RF - 50 Otvor beranu Ø mm 10H7 10H7 10H7 10H7 Ruční páka vlevo Úhel otočení / mm zdvih Max. hmotnost horního nástroje 3) standardní / zesílená pružina kg 1 / 3 0,6 / ,5 / 2,5 0,6 / 3 Blokování zpětného zdvihu 1) Blokovací poloha 1 mm před DMB Blokovací poloha 2 mm před DMB 0,5 1,5 Přesnost uvolnění mm 0,03 0,07 Pracovní výška 4) F Stojan č. 13 Stojan č. 3 Stojan č. 2 Stojan č Stojan č mm mm mm mm mm ,5 / - 3 / Hmotnost ca. kg Příslušenství Mechanické počitadlo Adaptér vyložení (celkové vyložení) 111 mm, 131 mm Dodatečná deska stolu vhodná k úpravě vyložení F Dorazový upínací kus 2) 113R 113RF F ,5 / - 3 / R 111RF Přehled stojanů Volitelné varianty Série bez příplatku Varianta s příplatkem 1) Úprava blokovací polohy možná na požádání 2) Zkrácení zdvihu o 10 mm u varianty za příplatek 3) Hmotnost byla stanovena v poloze ruční páky 45 dopředu (orientační hodnoty) 4) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Speciální provedení Poniklované provedení za příplatek, stojany lisů, odlitky a deska stolu chemicky poniklovány, ocelové části kalené na tmavo, hliníkové části eloxovány, broušené části lesklé Speciální nátěr v barvách RAL Speciální otvory stolu a speciální otvory beranu na požádání Typ lisu Výška stojanu M (mm) L Velikost stolu B x T (mm) B M Otvor stolu D (Ø mm) B x T Ø D Výška stolu K (mm) A Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách K F S 30 Ø 10H7 Č. 113: Ø 25 Č. 111: Ø Odstavná plocha B x L (mm) Č x 80 20H x 185 Č x H x 260 Č x H x 280 Č x H x 290 Č x H x ± 0,2 M 8 10H Simply the best! 11

13 Kolenopákové lisy SCHMIDT se čtyřhranným beranem Optimální vedení a zabezpečení proti přetočení Potřebujete velkou sílu na konci zdvihu pro procesy tváření materiálu? Pak jsou kolenopákové lisy SCHMIDT správná volba. Vlastnosti Velká síla na konci zdvihu (viz graf dole) Čtyřhranný beran zabezpečený proti přetočení (nejsou nutné sloupkem vedené nástroje) Přesné nastavení hloubky vlisování přes tvrzený hloubkový doraz Dvoustranně, bez vůle nastavitelná tefl onová vodítka Typ lisu 11 VRFZ 13 VRFZ 14 VRFZ Typ lisu 15 VF 16 VF Typ lisu 19 VF zdvih před polohou natažení kolenové páky (mm) 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0, Přítlačná síla (kn) 1 = č. 11, 14, 15, 16 síla na ruční páce 200 N 2 = č. 11, 14, 15, 16 síla na ruční páce 120 N č. 13 viz strana 8 zdvih před polohou natažení kolenové páky (mm) 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0, Přítlačná síla (kn) 1 = č. 19 síla na ruční páce 200 N 2 = č. 19 síla na ruční páce 120 N Pozor: Maximální síla se dosáhne až těsně před polohou natažení 12 Lisy SCHMIDT

14 Od 5 kn do 22 kn Typ lisu Typ lisovací hlavy 13 V 13 VF 13V-40 13VF VR 13 VRF 13VR-40 13VRF V 11 VF 11V-45 11VF V 15 VF 11V-45 11VF VR 11 VRF 15 VR 15 VRF 11VR-45 11VR-45 11VRF-45 11VF V 14 VF 11V-60 11VF V 16 VF 11V-60 11VF VR 14 VRF 16 VR 16 VRF 19 V 19 VF 19 VR 19 VRF 11VR-60 11VR-60 19V-40 1) 19VR-40 1) 11VRF-60 11VRF-60 Jmenovitá síla kn Pracovní zdvih A mm Vyložení C mm Výška lisovací hlavy S mm Otvor beranu Ø mm 10H7 10H7 10H7 10H7 10H7 10H7 10H7 10H7 10H7 10H7 20H7 20H7 Ruční páka vlevo Úhel otočení / mm zdvih Max. hmotnost hor. nástroje 3) standardní / zesílená pružina Blokování zpětného 1) 2) zdvihu kg 1,2 / 4 1,2 / 4 1,6 / 4,2 1,6 / 4,2 1,6 / 4,2 1,6 / 4,2 1 / 3,5 1 / 3,5 1 / 3,5 1 / 3,5 2 / - 2 / - 2 / 3,5 2 / 3,5 2 / 5 2 / 5 2 / 5 2 / 5 1 / 3,5 1 / 3,5 1 / 3,5 1 / 3,5 2 / - 2 / - Blokovací poloha 1 mm před DMB 14, ,5 4,5 Blokovací poloha 2 mm před DMB 1,5 1,5 1,5 1,5 1,5 0,9 0,9 Přesnost uvolnění mm 0,03 0,03 0,03 0,04 0,04 0,02 0,02 Pracovní výška 4) F Stojan č. 13 mm Stojan č. 3 mm Stojan č. 2 mm Stojan č mm Stojan č mm Stojan č. 19 mm Stojan č mm Stojan č mm Hmotnost cca kg Příslušenství Mechanické počitadlo Adaptér vyložení (celkové vyložení) 111 mm, 131 mm Adaptér vyložení 151 mm Dodatečná deska stolu vhodná k úpravě vyložení 13 V 13 VF 13 VR 13 VRF 11 V 11 VF 15 V 15 VF 11 VR 11 VRF 15 VR 15 VRF 14 V 14 VF 16 V 16 VF 14 VR 14 VRF 16 VR 16 VRF 19 V 19 VF 19 VR 19 VRF Přehled stojanů Typ lisu Výška stojanu M (mm) Velikost stolu B x T (mm) Otvor stolu D (Ø mm) Výška stolu K (mm) Odstavná plocha B x L (mm) Č x 80 20H x 85 Č. 3 11, x H x 260 Č. 2 15, x H x 280 Č , x H x 290 Č , x H x 290 Č x H x 370 Č x H x 460 Č x H x 480 Volitelné varianty Série bez příplatku Varianta s příplatkem 1) Speciální zdvihy 12 mm a 50 mm na požádání 2) Úprava blokovací polohy možná na požádání 3) Hmotnost byla stanovena v poloze ruční páky 45 dopředu (orientační hodnoty) 4) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Speciální provedení Poniklované provedení za příplatek, stojany lisů, odlitky a deska stolu chemicky poniklovány, ocelové části kalené na tmavo, hliníkové části eloxovány, broušené části lesklé Speciální nátěr v barvách RAL Speciální otvory stolu a speciální otvory beranu na požádání M C B x T Ø D Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách A S F K ± 0,2 L 10H9 B Simply the best! 13

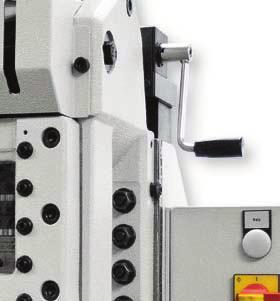

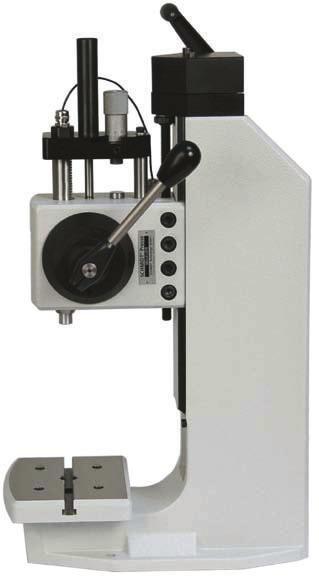

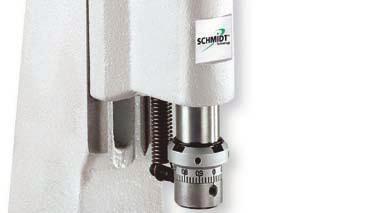

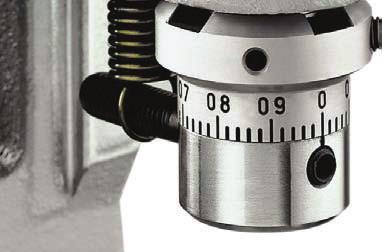

15 SCHMIDT ManualPress Volitelné vybavení pro vaši aplikaci 1 Blokování zpětného zdvihu zaručuje dosažení požadované hloubky zalisování při každém zdvihu 1 Poloha horního mrtvého bodu První aretační poloha: Volné nástroje je možné ještě vyrovnat. 3 Druhá aretační poloha před polohou dolního mrtvého bodu (DMB) z této polohy je možné pouze pokračování k poloze dolního mrtvého bodu Aretační poloha v poloze dolního mrtvého bodu: po úplném projetí dráhy páky až na doraz se blokování zpětného zdvihu uvolní. Tím je zaručeno reprodukovatelné dosažení dolního mrtvého bodu a tím konstantní hloubka zalisování. 5 Nouzové odblokování uvolňuje blokovací funkci v každé poloze. Mikrometrický šroub slouží jako doraz pro hřebenové lisy. Mikrometrický šroub vyvinutý speciálně pro lisy k jemnému nastavení dolního mrtvého bodu. Robustní a přesná konstrukce zajišťuje, že i při vysokém počtu zdvihů je zaručena exaktní reprodukovatelnost dorazu. 2 1 Jemné nastavení na mikrometrické stupnici pro kolenopákové lisy Povolením upínacího šroubu 1 a otáčením stavěcí matice 2, stejným nástrojem dochází k rychlému a preciznímu nastavení dolního mrtvého bodu v rozsahu 1/100 mm. Toto příslušenství pro kolenopákové lisy velmi doporučujeme, neboť maximální síla se dosáhne až těsně před polohou natažení. 14 Lisy SCHMIDT

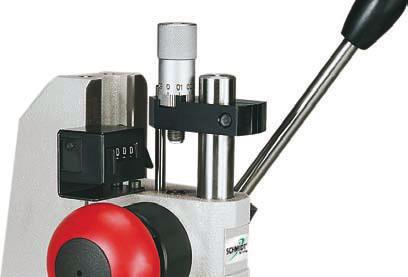

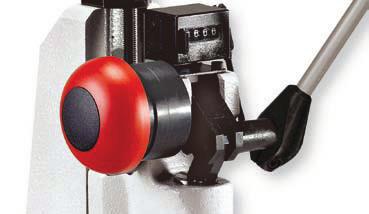

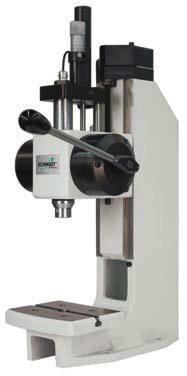

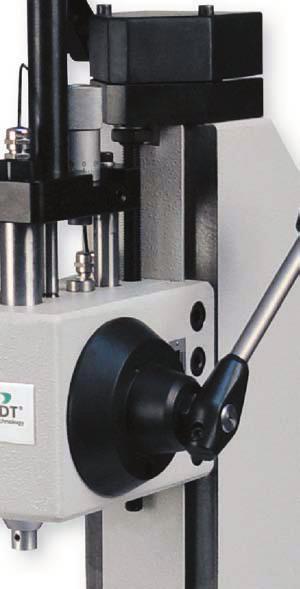

16 SCHMIDT ManualPress Optimální vybavení pro vaši aplikaci Mechanické počitadlo Čtyřmístné počítací zařízení umožňuje sledování vyrobeného množství kusů. Počitadlo je vybavenou funkcí reset. Upínací pouzdro U hřebenových lisů č. 1 a č. 2 umožňují upínací pouzdra upnutí nástrojů s průměrem 1 až 17 mm. Adaptér vyložení Pro práci s velkými obrobky dodáváme různé adaptéry vyložení. Speciální desky stolu Ve spojení s adaptérem vyložení umožňují speciální desky stolu středové uchycení nástrojů. Ergonomické levé provedení U většiny typů lisů existuje možnost levého nebo levého/pravého provedení. Uvádějte to prosím při poptávkách a objednávkách. Adaptér Pro uchycení nástrojů s průměrem od 5 do 20 mm. Poniklované provedení Stojany lisu a odlitky jsou chemicky poniklovány, ocelové části jsou kaleny na tmavo, hliníkové části jsou eloxovány, broušené součásti zůstávají lesklé. Ergonomická rukojeť Otočná rukojeť pro odlehčení zápěstí; snadná a fl exibilní montáž na ruční páce. Základní deska lisu Z plastu (250 x 340 mm), vč. upevňovacího materiálu. Dorazový upínací kus Pro kolenopákové lisy. Informace k objednávce Kód pro varianty vybavení R = vč. blokování zpětného zdvihu s nouzovým odblokováním F = vč. jemného nastavení (pro kolenopákové lisy) Z = vč. mechanického počitadla M = mikrometrický šroub (pro hřebenové lisy) RF = vč. blokování zpětného zdvihu s nouzovým odblokováním a jemným nastavením Příklady objednávky č. 3 R = hřebenový lis SCHMIDT č. 3 vč. blokování zpětného zdvihu s nouzovým odblokováním nebo č. 13 RFZ = kolenopákový lis SCHMIDT č. 13 vč. blokování zpětného zdvihu s nouzovým odblokováním, jemným nastavením a mechanickým počitadlem Simply the best! 15

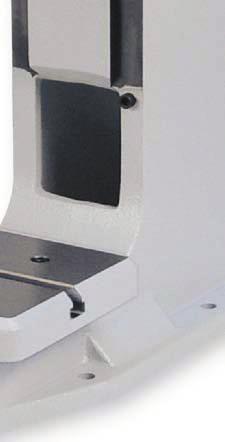

17 SCHMIDT ManualPress řada 300 Mechanické lisy s kontrolou procesů Nepřetržitá kontrola síly a dráhy při procesu spojování, procesní bezpečnost a dokumentace výsledků lisování v souladu s normami EN ISO jsou témata, která získávají stále větší význam. To platí zejména i pro malé a střední série ve spojení s ručními pracovišti. Lisovací systém SCHMIDT ManualPress řada 300 s řízením SCHMIDT PressControl 600 se vyznačuje: integrovanou, bezporuchovou měřicí technikou vysokým rozlišením získaných procesních dat grafi ckým a číselným výstupem procesních výsledků sledováním kvality prostřednictvím volně volitelných tolerancí Procesní bezpečnost nejen heslo Systémový software umožňuje díky uživatelsky přívětivému programování založeném na PLC bezprostřední reakci na proces v reálném čase. Montážní systém s patentovaným blokováním zpětného zdvihu 16 Lisy SCHMIDT

18 SCHMIDT ManualPress řada 300 Procesní bezpečnost na ručních pracovištích, rozsah síly od 0,4 kn do 12 kn Vlastnosti Lineární průběh síly pro č. 305 a č. 307 Velká síla na konci zdvihu pro č. 311 (viz graf dole) Přesné nastavení hloubky zalisování pomocí mikrometrického jemného nastavení Vedení jsou bezúdržbová, málo podléhající opotřebení a zabezpečená proti přetočení výsledkem je přesná práce při dlouhé životnosti Optimální pevné uložení a tvarový styk díky rybinovitému vedení na lisovací hlavě Rychlá úprava - přesná souosost beranu ke stolu < 0,05 mm - výškové nastavení pomocí kliky - lícované otvory H7 v beranu a stolu lisu Funkční komponenty Elektronické blokování zdvihu Integrovaný snímač měřených hodnot - snímač síly - inkrementální čidlo dráhy Integrované zesílení měřených hodnot Programovatelná spojka B L Č. 305 Č. 307 Č. 311 Ø 29 Ø 42 Ø 32 A S M ManualPress 311 zdvih před polohou natažení kolenové páky (mm) přítlačná síla (kn) 1 = síla na ruční páce 200 N 2 = síla na ruční páce 120 N Obrázek ManualPress , M8 30 M5 M8 Ø 6H7 Ø 10H7 Ø 25 Ø 10H7 Ø 16 Ø 30 C Ø D B x T Pozor: Maximální síla se dosáhne až těsně před polohou natažení F K ± 0,2 10H Typ lisu Jmenovitá síla kn 0, Síla na ruční páce cca N Pracovní zdvih A mm ) Vyložení C mm Výška lisovací hlavy S mm Otvor beranu Ø mm 6H7 10H7 10H7 Jemné nastavení zdvihu mm 0,02 0,02 0,02 Rozlišení zdvihu mm 0,005 0,005 0,005 Úhel otočení / mm zdvih 3,3 4,8 nicht linear Rozlišení snímání měřených dat dráha µm / inc síla N / inc 5 0, ,25 5 3,5 Pracovní výška 5) F Stojan č. 7 mm Stojan č ) mm Max. hmotnost horní nástroj 4) kg 0,6 1 1,3 Hmotnost cca kg Krytí IP 54 IP 54 IP 54 Příslušenství Silnější vratná pružina Olejová brzda posuvu Adaptér vyložení 2) 3) (celkové vyložení) 169, 209, 249 mm Přehled stojanů Typ lisu Výška stojanu M (mm) Velikost stolu B x T (mm) Otvor stolu D Ø mm Výška stolu K (mm) Odstavná plocha B x L (mm) Č , 307, x H x 361 Č , 307, x H x Volitelné varianty série s příplatkem 1) Jemným nastavením se zvětšuje pracovní zdvih až o 3 mm 2) Adaptér vyložení pouze ve spojení se stojanem č ) Zvětšené vyložení a vyšší stojan zmenšují jmenovitou sílu u č ) Hmotnost byla stanovena v poloze ruční páky 45 dopředu (orientační hodnoty) 5) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Speciální provedení Poniklované provedení za příplatek, stojany lisů, odlitky a deska stolu chemicky poniklovány, ocelové části kalené na tmavo, hliníkové části eloxovány, broušené části lesklé Speciální nátěr v barvách RAL Speciální otvory stolu a speciální otvory beranu na požádání Simply the best! 17

19 SCHMIDT ManualPress řada 300 Procesní bezpečnost u ručních pracovišť ManualPress řada 300 ve spojení s řídicí jednotkou SCHMIDT PressControl 600 Nepřetržitá kontrola síly a dráhy po celý proces spojování - Umožňuje rozsáhlou analýzu chyb Procesní bezpečnost - Odpojení síly spojkou - Napojením externí senzoriky a aktoriky. Lis je odblokován až tehdy, když je součást kompletně resp. správně vložena. - Bezpečné separování a potvrzování správných a nesprávných dílů ( Poka Yoke ) Volně programovatelné polohování, zastavení a brzdění zdvihu v pracovním a zpětném zdvihu - Reagování na proces - Kontrola kvality - Snížení nákladů na chyby a zmetky Krátké doby úprav díky předvolbě pracovních profi lů Režim blokování pracovního zdvihu (zpětný zdvih je volný) Lis blokuje / rozděluje silový tok v pracovním zdvihu - při dosažení definované síly - při dosažení dráhy Na ochranu vyrobených součástí a snímače síly lisu. Režim blokování zpětného zdvihu (pracovní zdvih je volný) Lis blokuje zpětný zdvih - jestliže nebyla dosažena potřebná síla - jestliže nebyla dosažena potřebná dráha Tím je zajištěno, že obsluhující osoba pracovní operaci vždy provede kompletně. 18 Lisy SCHMIDT

20 SCHMIDT ManualPress řada 300 Příklady procesně bezpečných pracovišť Oba zobrazené příklady lze libovolně kombinovat, jestliže se dodrží vstupy a výstupy, které jsou maximálně k dispozici. Navíc jsou k dispozici funkce různých provozních režimů, které lze volně parametrizovat resp. volně programovat pro speciální funkci. dělení dílů F/s signály svět. závora rozpojení SCHMIDT ManualPress 307 Řídicí jednotka SCHMIDT PressControl 600 vyhodnocuje pomocí techniky oken signály síly a dráhy zařízení SCHMIDT ManualPress. V závislosti na vyhodnocení ovládá PLC klapku. Součásti se tak spolehlivě rozdělují na správné/nesprávné. Světelná závora generuje potvrzovací signál. Poté se lis opět uvolní. zapojení SCHMIDT ManualPress 311 Řídicí jednotka SCHMIDT PressControl 600 lis uvolní až tehdy, když jsou všechny součásti kompletně a správně umístěny. Zabrání se tak chybnému lisování. Simply the best! 19

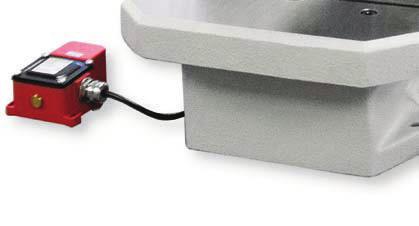

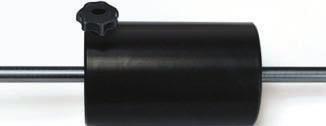

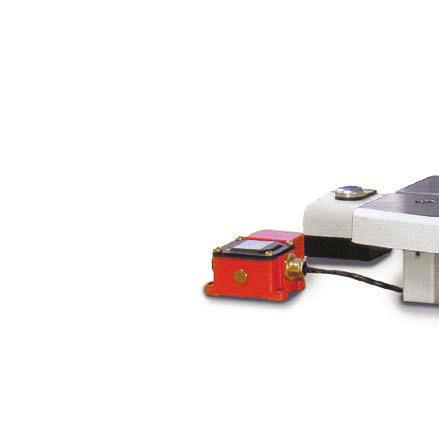

21 SCHMIDT ManualPress řada 300 Optimální vybavení pro vaši aplikaci Držák řídicí jednotky K připevnění řídicí jednotky SCHMIDT PressControl 600, buď na stůl nebo na stěnu. Držák umožňuje natáčení řídicí jednotky o 70 (základní součást dodávky). Externí potvrzovací tlačítko Pro výrobní prostředí doporučujeme externí potvrzovací tlačítko, jímž se potvrzují chybové zprávy. Kalibrační zařízení Kalibrační nástroj je pomůcka, s níž lze vyvíjet konstantní defi - novanou sílu na snímač síly zařízení SCHMIDT ManualPress řada 300. Ve spojení s referenčním měřicím systémem SCHMI- DT LoadCheck se pak provádí kalibrace. Obrázek vlevo pro SCHMIDT ManualPress 305, obrázek vpravo pro SCHMIDT ManualPress 307. Zařízení SCHMIDT ManualPress 311 se kalibruje pomocí jemného nastavení v poloze natažení. CANopen Kompakt Box Prostřednictvím tohoto rozšíření lze poskytnout až 16 digitálních kombinovaných vstupů/výstupů (8 vstupů a 8 výstupů), volitelně využitelných jako vstup a výstup. Ergonomická rukojeť Otočná rukojeť pro odlehčení zápěstí; snadná a fl exibilní montáž na ruční páce. Olejová brzda posuvu Abychom dosáhli co možná nejvyšší přesnost opakování při lisování na sílu nebo dráhu, lze volitelně zabudovat olejovou brzdu posuvu, která lisovací operaci krátce před dosažením koncové polohy zabrzdí. Základní deska lisu Z plastu (250 x 340 mm), vč. upevňovacího materiálu. 20 Lisy SCHMIDT

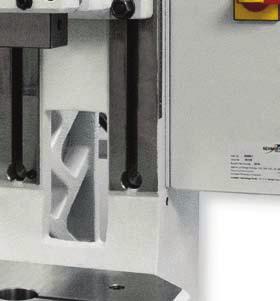

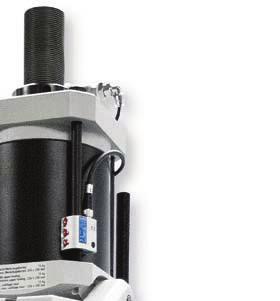

22 SCHMIDT PneumaticPress Maximální lisovací síla od 1,6 kn do 60 kn Produktová rodina SCHMIDT PneumaticPress představuje modulární systém, který v rozsahu lisovací síly 1,6 60 kn optimálně splňuje požadavky v oblasti tváření, spojování a montování. V kombinaci s řídicí jednotkou SCHMIDT PressControl 75 nebo 600 se lisy stávají pracovištěm s typovou zkouškou ES a značkou CE, volitelně s kontrolou procesů. Proto lze lisovací systémy používat jak v jednotlivém režimu, tak i v automatickém provozu. Výběr lisovacího systému pro danou aplikaci a fl exibilní uspořádání montážního pracoviště, se zohledněním ergonomických a bezpečnostně-technických aspektů, se dosahuje díky přesně navzájem sladěné, modulárně strukturované paletě výrobků. Tyto lisovací systémy, tisíckrát osvědčené na samostatných pracovištích, v částečně automatizovaných montážních zařízeních a plně automatizovaných výrobních linkách, plní po celém světě své úkoly s cílem zvýšit bezpečnost procesů. Bezpečnostní technologie viz strana 73 Simply the best! 21

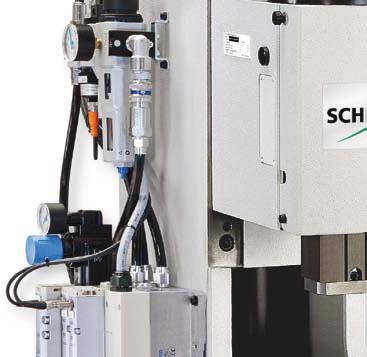

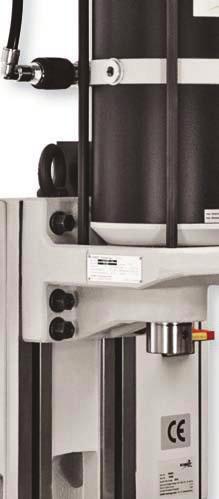

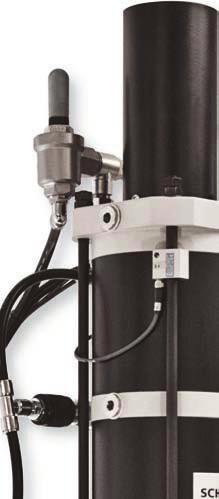

23 SCHMIDT PneumaticPress Struktura systému na příkladu přímočinného lisu 1 Válcová jednotka speciálně vyvinutá pro montážní techniku; se škrticí klapkou k regulaci rychlosti zdvihu. 2 Lisovací hlava rychle a přesně nastavitelná pracovní výška díky snadno ovladatelnému výškovému nastavení s úhlovým mechanismem. Lze použít bez stojanu jako obráběcí stanici v automatických zařízeních. 1 3 Pneumatický řídicí blok dvoukanálová konstrukce s modulárním ventilovým blokem (viz koncept řízení). 4 Údržbová jednotka tlakovým regulačním ventilem s manometrem lze předvolit lisovací sílu. Tlak pro provedení zdvihu lze snížit až na 3 bar. Dosažená lisovací síla je v přímém poměru s nastaveným tlakem. 5 Beran s lícovaným otvorem k uchycení nástroje a fi xaci pomocí závitového kolíku. 3 6 Stojan s jemně frézovanými vedeními lisovací hlavy. 7 Deska stolu broušená s drážkou ve tvaru T a lícovaným otvorem k uchycení nástroje Předvolba lisovací síly (volitelně) Pomocí dodatečného tlakově regulačního ventilu může být nastavena požadovaná lisovací síla. Tlak pro silový zdvih může být redukován až na 1 bar. Dosažená lisovací síla v přímém poměru k nastavenému vstupnímu tlaku Lisy SCHMIDT

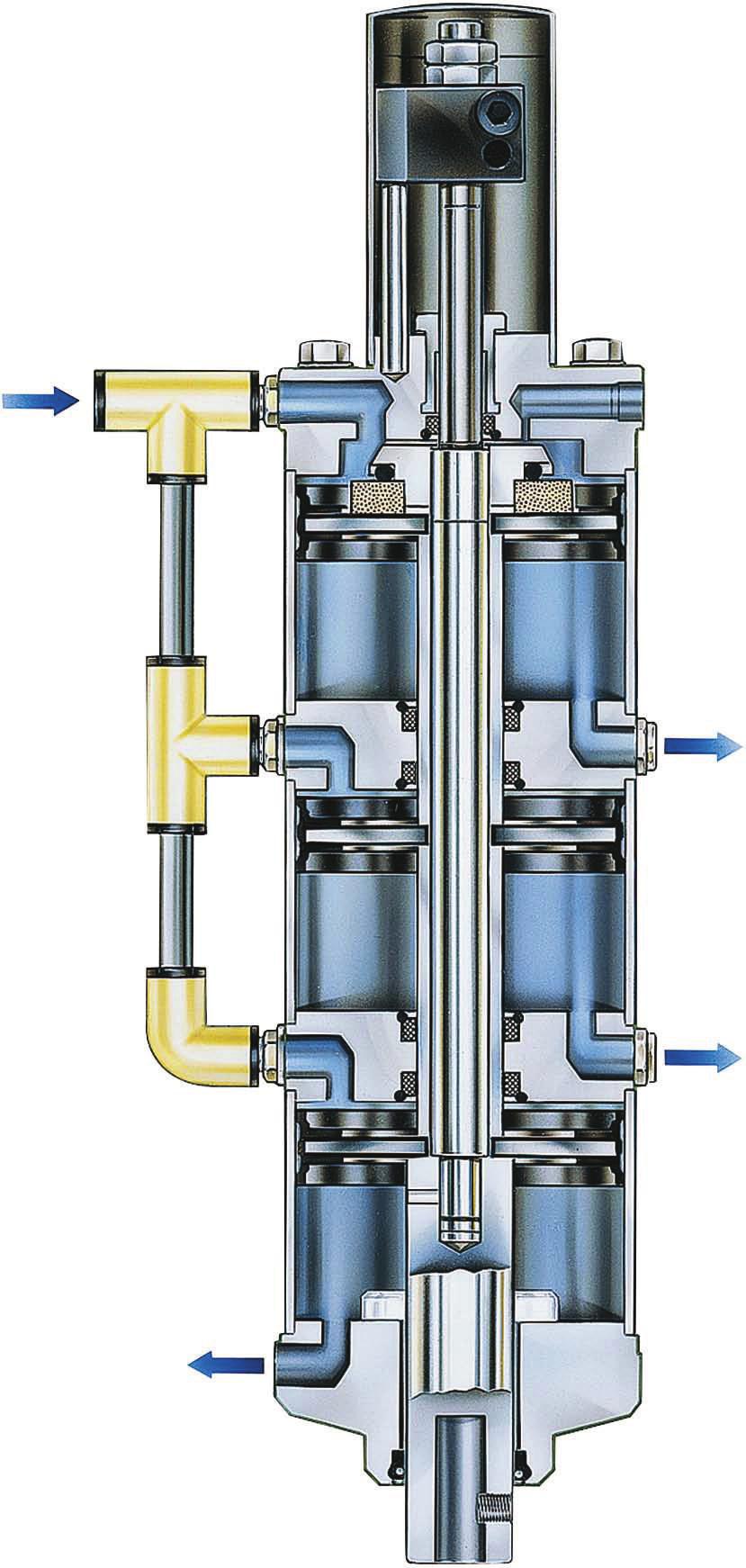

24 SCHMIDT PneumaticPress Princip fungování Funkční popis na příkladu tříkomorového pneumatického válce V pracovním zdvihu jsou tři písty 7 spojené pístnicí 6 poháněny přes přípojku vzduchu 1 stlačeným vzduchem a pohybují se dolů. Vzduch pod písty uniká z komor válců přes otevřenou přípojku 2 a odvzdušňovací otvory 3 a 4. Beran 5 se vysune z válce až na max. pracovní zdvih. 9 8 Při zpětném zdvihu se horní komory válců odvzdušní přes přípojku 1 a pouze nejnižší píst je přes přípojku 2 poháněn stlačeným vzduchem. Přes odvzdušňovací otvory 3 a 4 proudí okolní vzduch do obou zbývajících komor válců. Beran se třemi písty se pohybuje nahoru Tato konstrukce působí jako paralelní zapojení tří válců. Tak se dosahuje silný pracovní zdvih při kompaktní konstrukci a hospodárné použití díky nízké spotřebě vzduchu při zpětném zdvihu. 6 Doraz lze omezit tím, že se dorazový upínací kus 8 zafixuje v požadované poloze. Vzdálenost mezi dorazovým upínacím kusem a jemným nastavením dorazu 9 nyní představuje max. pracovní zdvih, který může beran vykonat. Pro jemné seřízení tohoto dorazu lze nastavit převlečný šroub 9. 3 Všechny přímočinné lisy mají zabudovaný permanentní magnet 10. Tento magnet umožňuje zjišťování polohy beranu pomocí senzorů. 7 4 Vlastnosti Optimální přizpůsobení individuálním požadavkům díky modulární struktuře Optimalizace procesů díky nastavitelným parametrům (zdvih, síla, rychlost) Jednoduché přizpůsobení různým výškám nástrojů a obrobků prostřednictvím plynulého nastavení zdvihu a výšky Dodatečná ochrana proti úrazům při použití těžkých nástrojů díky volitelnému přidržovacímu zařízení beranu (částečně volitelně) Snímání koncové polohy prostřednictvím válcového spínače Nízká hladina hluku (< 75 dba) Dvojčinné válce podléhající malému opotřebení s nízkou spotřebou vzduchu na zpětný zdvih Vysoká flexibilita díky krátkým dobám na úpravu zařízení Dlouhá životnost a přesnost díky bezúdržbovým ložiskům s teflonovou vrstvou Broušený beran Přesné, dvojité uložení beranu 2 5 Simply the best! 23

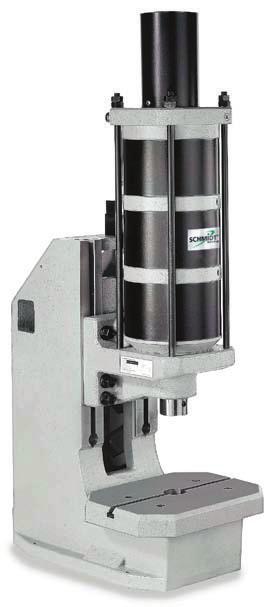

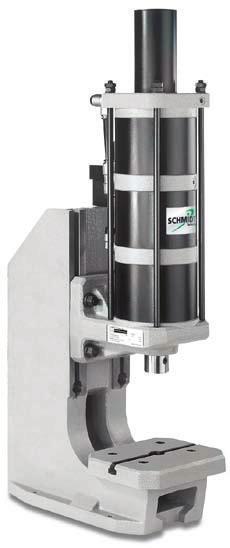

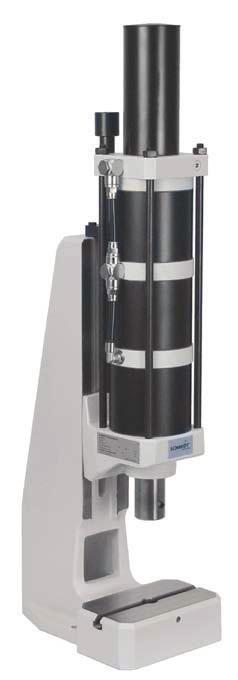

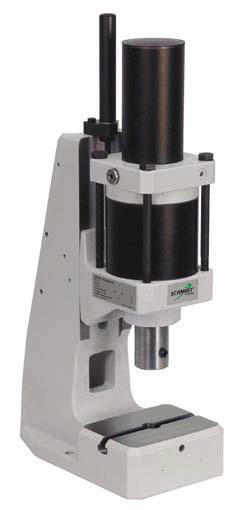

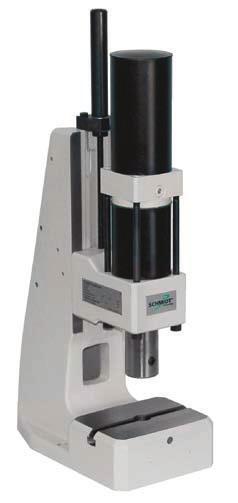

25 SCHMIDT PneumaticPress Přímočinné, s konstantním průběhem síly po celý zdvih Vlastnosti Kulatý beran se zabezpečením proti přetočení Přesně nastavitelná poloha beranu v dolním mrtvém bodu pomocí přesného hloubkového dorazu se stupnicí (1 dílek = 0,05 mm) Příčný otvor se stavěcím šroubem ve stole lisu Typ lisu 20 Typ lisu 23 Typ lisu 24 Typ lisu 25 Pneumatický válec s písty a magnetickou sadou pro snímání koncové polohy pomocí válcového spínače provozní tlak (bar) přítlačná síla (kn) 25 Pracovní rozmezí se standardním řídicím blokem s předvolbou lisovací síly 24 Lisy SCHMIDT

26 Od 1,6 kn do 12,5 kn Typ lisu Pracovní zdvih A mm Přehled stojanů Typ lisu Výška stojanu M (mm) 50, , , , 300 Velikost stolu B x T (mm) 50, , , , 300 Otvor ve stolu D Ø (mm) 50, , Jmenovitá síla při 6 bar kn 1,6 4,2 8,4 12,5 Vyložení C mm Adaptér vyložení mm 111, , , , , , 200 Výška stolu K (mm) Odstavná plocha B x L (mm) Č. 3 20, 23, 24, x H x 260 Č. 2 20, 23, 24, x H x 280 Č , 23, 24, x H x 290 Č , 23, 24, x H x , , 131 Dodatečná deska stolu vhodná k úpravě vyložení Otvor beranu Ø mm 20H7 20H7 20H7 20H7 Průměr beranu Ø mm Pracovní výška 1) F Stojan č. 3 mm Stojan č. 2 mm Stojan č mm Stojan č mm Hmotnost cca kg Provedení s přírubou 20 - FL 23 - FL 24 - FL 25 - FL Válec Z Ø mm Příruba FL Ø mm Velikost klíče SW mm Středicí výstupek ZA Ø mm Volitelné varianty varianta s příplatkem 1) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Speciální provedení Poniklované provedení za příplatek, stojany lisů, odlitky a deska stolu chemicky poniklovány, ocelové části kalené na tmavo, hliníkové části eloxovány, broušené části lesklé Speciální nátěr v barvách RAL Speciální otvory stolu a speciální otvory beranu na požádání Pohled na lisovací hlavu zespodu Schéma upevňovacích otvorů příruby / beranu M 10 FL A Ø 20H7 Ø 40 SW 9 ± 0,2 10H9 M ØZ C B x T B F ØZA K L Ø D Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách Simply the best! 25

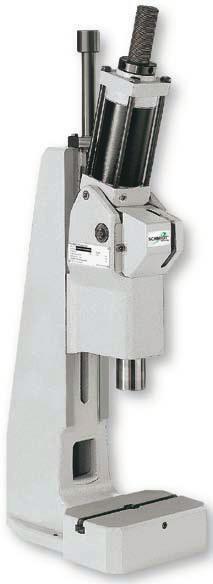

27 SCHMIDT PneumaticPress Přímočinné, s konstantním průběhem síly po celý zdvih Vlastnosti Kulatý beran se zabezpečením proti přetočení Přesně nastavitelná poloha beranu v dolním mrtvém bodu pomocí přesného hloubkového dorazu se stupnicí (1 dílek = 0,05 mm) Typ lisu 27 Typ lisu 29 Přesný hloubkový doraz Výškové nastavení s úhlovým mechanismem k plynulému seřizování pracovního rozsahu. provozní tlak (bar) 27-1K 27-2K 27-3K 29-1K 29-2K 29-3K 29-4K přítlačná síla (kn) Pracovní rozmezí se standardním řídicím blokem s předvolbou lisovací síly provozní tlak (bar) 15 Pracovní rozmezí se standardním řídicím blokem s předvolbou lisovací síly přítlačná síla (kn) 26 Lisy SCHMIDT

28 Od 7 kn do 43 kn Typ lisu 27-1K 27-2K 27-3K 29-1K 29-2K 29-3K 29-4K Pracovní zdvih A mm Přehled stojanů Typ lisu Výška stojanu M (mm) Velikost stolu B x T (mm) Otvor ve stolu D Ø (mm) Výška stolu K (mm) Odstavná plocha B x L (mm) Č x H x 370 Č x H x 460 Stojan č x H x 480 Speciální deska stolu se 3 podélnými drážkami 300 x x 230 Stojan č x H x 460 Stojan č x H x 540 Stojan č x H x 565 Speciální deska stolu se 3 podélnými drážkami 50, 75, , , , , , , , x x , , , H7 40H7 40H7 40H7 50, , , , , Jmenovitá síla při 6 bar kn Vyložení C mm Adaptér vyložení mm , , , Dodatečná deska stolu vhodná k úpravě vyložení Otvor beranu Ø mm 20H7 20H7 20H7 20H7 20H7 20H7 20H7 Průměr beranu Ø mm Pracovní výška 1) F Stojan č. 34 mm Stojan č. 301 mm Stojan č mm Stojan č. 29 mm Stojan č mm Stojan č mm Hmotnost (standard) cca kg Provedení s přírubou 27-1K - FL 27-2K - FL 27-3K - FL 29-1K - FL 29-2K - FL 29-3K - FL 29-4K - FL Válec Z Ø mm Příruba FL Ø mm Velikost klíče SW mm Středicí výstupek ZA Ø mm , ) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Volitelné varianty varianta s příplatkem Speciální provedení Poniklované provedení za příplatek, stojany lisů, odlitky a deska stolu chemicky poniklovány, ocelové části kalené na tmavo, hliníkové části eloxovány, broušené části lesklé Speciální otvory stolu a speciální otvory beranu na požádání Pohled na lisovací hlavu zespodu Schéma upevňovacích otvorů příruby / beranu 50 Ø 20H7 Ø 40 Č. 27 Ø 40 Č. 29 Ø 50 M A FL 9 ± 0,2 10H M C SW T B x T F ØZ B K L Ø D ØZA Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách Simply the best! 27

29 SCHMIDT PneumaticPress Pneumatické kolenopákové lisy s maximální silou na konci zdvihu Vlastnosti Příčný otvor se stavěcím šroubem ve stole lisu k bezpečnému připevnění nástroje Přesně nastavitelná poloha beranu pomocí jemného nastavení (typ 33) Příčný otvor se stavěcím šroubem ve stole lisu Typ lisu 32 Typ lisu 33 Jemné nastavení pro lis č. 33 se stupnicí 1 dílek = 0,02 mm Variabilní nastavení zdvihu snižuje spotřebu vzduchu při kratších zdvizích. zdvih před polohou natažení kolenové páky (mm) / /33 12 přítlačná síla (kn) 28 Lisy SCHMIDT

30 Do 15 kn Typ lisu Pracovní zdvih A mm Jmenovitá síla při 6 bar kn Vyložení C mm Adaptér vyložení mm 111, , 131 Dodatečná deska stolu vhodná k úpravě vyložení Otvor beranu Ø mm 20H7 20H7 Průměr beranu Ø mm Jemné nastavení Pracovní výška 1) F Stojan č. 3 mm Stojan č. 2 mm Stojan č mm Stojan č mm Hmotnost cca kg Přehled stojanů Typ lisu Výška stojanu M (mm) Velikost stolu B x T (mm) Otvor ve stolu D Ø (mm) Výška stolu K (mm) Odstavná plocha B x L (mm) Č x H x 260 Č. 2 32, x H x 280 Stojan č , x H x 290 Stojan č , x H x Volitelné varianty série bez příplatku varianta s příplatkem 1) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Speciální provedení Poniklované provedení za příplatek, stojany lisů, odlitky a deska stolu chemicky poniklovány, ocelové části kalené na tmavo, hliníkové části eloxovány, broušené části lesklé Speciální nátěr v barvách RAL Speciální otvory stolu a speciální otvory beranu na požádání M A Ø 20H7 Ø C B x T F 10H9 K Ø D B ± 0,2 M 10 L Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách Simply the best! 29

31 SCHMIDT PneumaticPress Pneumatické kolenopákové lisy s maximální silou na konci zdvihu Vlastnosti Zabezpečení proti přetočení díky hranatému beranu s dvoustraně nastavitelnými vodicími lištami bez vůle pro precizní práci i s nástroji bez vedení Přesné polohování pomocí jemného nastavení se stupnicí (1 dílek = 0,05 mm) Typ lisu 34 Typ lisu 36 čtyřhranný beran jemné nastavení Graf přítlačné síly Provozní tlak: 6 bar zdvih před polohou natažení kolenové páky (mm) 4,0 3,5 3,0 2, / , ,5 1, /60 0, přítlačná síla (kn) 30 Lisy SCHMIDT

32 Od 28 kn do 60 kn Typ lisu Pracovní zdvih A mm Jmenovitá síla při 6 bar kn Vyložení C mm Adaptér vyložení mm 151, Dodatečná deska stolu vhodná k úpravě vyložení Otvor beranu Ø mm 20H7 20H7 Rozměry beranu G x H Ø mm 36 x x 86 Pracovní výška 1) F Stojan č. 34 mm Stojan č. 301 mm Stojan č mm Stojan č. 35 mm Stojan č mm Stojan č mm Hmotnost cca kg Přehled stojanů Typ lisu Výška stojanu M (mm) Velikost stolu B x T (mm) Otvor ve stolu D Ø mm Výška stolu K (mm) Odstavná plocha B x L (mm) Č x H x 370 Č x H x 460 Č x H x 480 Speciální deska stolu se 3 podélnými 300 x 220 drážkami 400 x H7 Č x H x 480 Č x H x 560 Č x H x 585 Speciální deska stolu se 3 podélnými drážkami 355 x x H Volitelné varianty varianta s příplatkem 1) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Speciální provedení Poniklované provedení za příplatek, stojany lisů, odlitky a deska stolu chemicky poniklovány, ocelové části kalené na tmavo, hliníkové části eloxovány, broušené části lesklé Speciální nátěr v barvách RAL Speciální otvory stolu a speciální otvory beranu na požádání M 10 M A C F B x T Ø 20H9 B K G x H ± 0,2 10H9 T Ø D L Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách Simply the best! 31

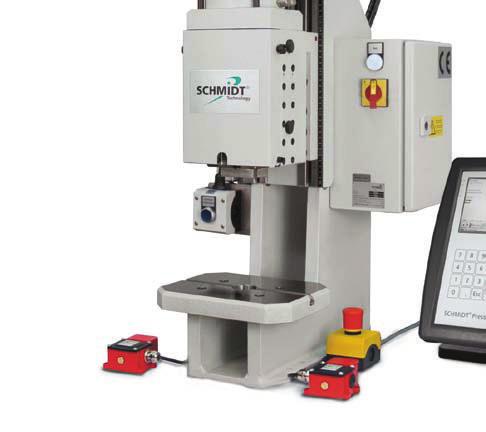

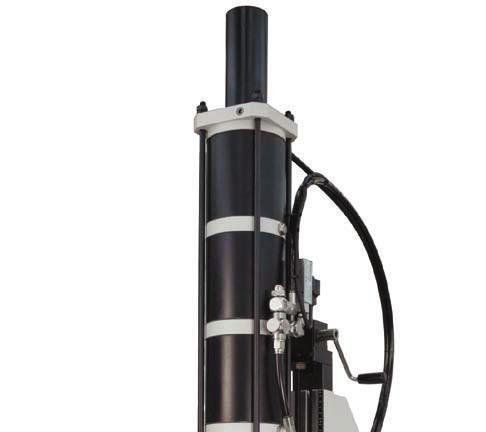

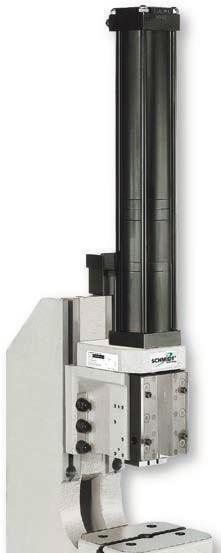

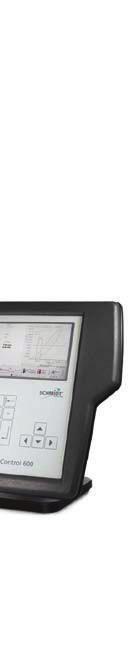

33 SCHMIDT PneumaticPress Přímočinný pneumatický lis s kontrolou síly a dráhy Zařízení SCHMIDT PneumaticPress s nepřetržitou kontrolou síly a dráhy jsou nabízena jako kompletní systém s řízením SCHMIDT PressControl 600. Zvláštností těchto systémů je senzorika a zesilovač signálu integrované do lisovací hlavy. Tyto signály se vyhodnocují v reálném čase. Vlastnosti Přímé snímání síly senzorem zabudovaným v beranu, necitlivé vůči příčným silám Snímání signálů měřicím systémem dráhy odolným proti znečištění, odstíněné proti vlivům okolí Zesilování měřených dat integrované v lisovací hlavě zajišťuje krátké přenosové dráhy nezesílených signálů Zabezpečení proti přetočení díky hranatému beranu s dvoustraně nastavitelnými vodicími lištami bez vůle pro precizní práci i s nástroji bez vedení (ne pro typ 320, zde speciální zabezpečení proti přetočení v kulatém beranu s kladkovým vedením) Typ lisu 323, 327, 329 Typ lisu 320 provozní tlak (bar) K 323-2K 327-2K Pracovní rozmezí se standardním řídicím blokem s předvolbou lisovací síly provozní tlak (bar) 329-1K 329-2K 329-3K 329-4K Pracovní rozmezí se standardním řídicím blokem s předvolbou lisovací síly přítlačná síla (kn) přítlačná síla (kn) 32 Lisy SCHMIDT

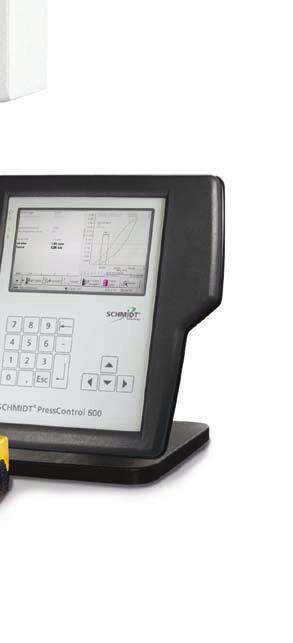

34 Od 1,6 kn do 43 kn Typ lisu K 323-2K 327-2K 327-3K 329-2K 329-3K 329-4K Pracovní zdvih A mm , 75, 100, 125, , 75, , 75, 100, 125, , 75, , 75, 100, , 75, 100, 125, , 75, 100 Jmenovitá síla při 6 bar kn 1,6 4,2 8, Rozlišení snímání měřených dat - dráha µm / inc síla N / inc 0,5 1,25 2,5 4 6,25 6, ,5 Vyložení C mm Adaptér vyložení mm Dodatečná deska stolu vhodná k úpravě vyložení Otvor beranu Ø mm 20H7 20H7 20H7 20H7 20H7 20H7 20H7 20H7 Rozměry beranu G x H mm Ø x x x x x x x 60 Pracovní výška 1) F Stojan č. 7 mm Stojan č mm Stojan č. 301 mm Stojan č mm Stojan č. 329 mm Stojan č mm Hmotnost (standard) cca kg Přehled stojanů Typ lisu Výška stojanu M (mm) Velikost stolu B x T (mm) Otvor ve stolu D Ø (mm) Výška stolu K (mm) Odstavná plocha B x L (mm) Č x H x 361 Č x H x Č , x H x 460 Č , x H x 480 Speciální deska stolu se 3 podélnými 300 x 220 drážkami 2) 400 x H7 Č x H x 550 Č x H x 620 Speciální deska stolu se 3 podélnými drážkami 2) 400 x x H7 Volitelné varianty varianta s příplatkem 1) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výro- Typ lisu 320 A bě ± 3 mm 2) U lisů typ 320 pouze ve spojení se stojanem č se 168 mm, M mm nebo 248 mm Speciální provedení Poniklované provedení za příplatek, stojany lisů, odlitky a deska stolu chemicky poniklovány, ocelové části kalené na tmavo, hliníkové části eloxovány, broušené části lesklé Speciální nátěr v barvách RAL Speciální otvory stolu a speciální otvory beranu na požádání ± 0,2 Ø 20H7 Ø 40 10H9 M C B x T F Pohled na lisovací hlavu zespodu Schéma upevňovacích otvorů příruby / beranu Typ lisu 323 / 327 Typ lisu Ø D K T otvor pro kolík 50 ± 0,01 závit 50 ± 0,1 M 10 Ø10H7 X 7 tief závit 30 ± 0,1 otvor pro kolík 30 ± 0,01 M M 12 Ø10H7 X 7 tief závit 30 ± 0,1 otvor pro kolík 30 ± 0,01 M 10 závit 70 ± 0,1 otvor pro kolík 70 ± 0, Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách L B Simply the best! 33

35 Výpočet spotřeby vzduchu Spotřeba vzduchu na jeden zdvih se zjišťuje v normálních litrech (NL) 1) při 6 bar. Celková spotřeba se skládá z konstantního podílu provozním tlaku a variabilního podílu závislého na zdvihu. SCHMIDT PneumaticPress Spotřeba vzduchu na zdvih při 6 bar v normálních litrech (NL) Typ lisu konstantní variabilní (na mm zdvihu) 4) přípojka vzduchu 3) 20 = max. zdvih / 50 mm x 1 NL 0,02 NL G 1/4" 23 = max. zdvih / 50 mm x 2,5 NL 0,05 NL G 1/4" 24 = max. zdvih / 50 mm x 2,5 NL 0,1 NL G 1/4" 25 = max. zdvih / 50 mm x 2,5 NL 0,15 NL G 1/4" 27-1K = max. zdvih / 50 mm x 4 NL 0,08 NL G 3/8" 27-2K = max. zdvih / 50 mm x 4 NL 0,16 NL G 3/8" 27-3K = max. zdvih / 50 mm x 4 NL 0,24 NL G 3/8" 29-1K = max. zdvih / 50 mm x 6,5 NL 0,13 NL G 1/2" 29-2K = max. zdvih / 50 mm x 6,5 NL 0,26 NL G 1/2" 29-3K = max. zdvih / 50 mm x 6,5 NL 0,39 NL G 1/2" 29-4K = max. zdvih / 50 mm x 6,5 NL 0,52 NL G 1/2" 320 = max. zdvih / 50 mm x 1 NL 0,02 NL G 1/4" 323-1K = max. zdvih / 50 mm x 2,5 NL 0,05 NL G 1/4"3) 323-2K = max. zdvih / 50 mm x 2,5 NL 0,1 NL G 1/4"3) 327-2K = max. zdvih / 50 mm x 4 NL 0,16 NL G 1/2"3) 327-3K = max. zdvih / 50 mm x 4 NL 0,32 NL G 1/2"3) 329-2K = (max. zdvih +25 mm) / 50 mm x 6,5 NL 0,26 NL G 1/2"3) 329-3K = (max. zdvih +25 mm) / 50 mm x 6,5 NL 0,39 NL G 1/2"3) 329-4K = (max. zdvih +25 mm) / 50 mm x 6,5 NL 0,52 NL G 1/2"3) NL 0,09 NL G 1/4" ,5 NL 0,045 NL G 1/4" NL 0,035 NL G 1/4" NL 0,09 NL G 1/4" ,5 NL 0,045 NL G 1/4" ,5 NL 0,12 NL G 1/4" ,2 NL 0,08 NL G 1/4" NL 0,06 NL G 1/4" NL 0,36 NL G 3/8" NL 0,2 NL G 3/8" NL 0,18 NL G 3/8" celková spotřeba = konstantní spotřeba (litry) 2) + variabilní spotřeba (litry) variabilní spotřeba = spotřeba vzduchu na mm zdvihu (litry/mm) 2) X pracovní zdvih (mm) SCHMIDT HydroPneumaticPress Spotřeba vzduchu na zdvih při 6 bar v normálních litrech (NL) Typ lisu standard rychlý zdvih / zpětný zdvih (konstantní) silový zdvih na mm (variabilní) přípojka vzduchu 3) / NL 1,25 NL G 1/4" / NL 1,9 NL G 1/4" / NL 1,85 NL G 1/4" / NL 2,6 NL G 1/4" / NL 2,1 NL G 1/4" / NL 3,1 NL G 1/4" / NL 4 NL G 1/2" / NL 6 NL G 1/2" / NL 3,2 NL G 1/2" / NL 5,2 NL G 1/2" / NL 4 NL G 1/2" / NL 6 NL G 1/2" / NL 10 NL G 1/2" celková spotřeba = konstantní spotřeba (litry) 2) + variabilní spotřeba (litry) variabilní spotřeba = spotřeba vzduchu na mm zdvihu (litry/mm) 2) X silový zdvih (mm) 1) Objem vzduchu se měří za standardních resp. normálních podmínek (1,013 x 10 5 pascal = 1 atm a při teplotě 25 Celsia [298 Kelvin] 2) Hodnota podle tabulky 3) U lisů s kontrolou síly a dráhy se vzduchová přípojka vztahuje na námi používaný dvoukanálový řídicí blok 4) Ke zjištění spotřeby se použije jednoduchý zdvih, zpětný zdvih je automaticky obsažen ve výsledku 34 Lisy SCHMIDT

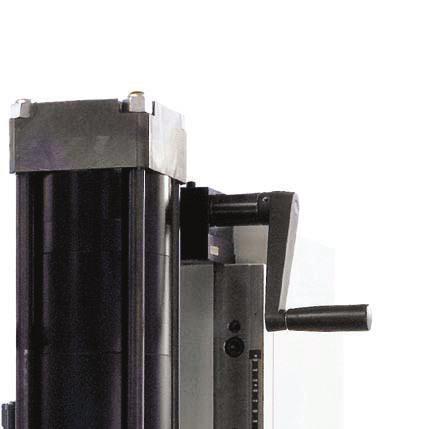

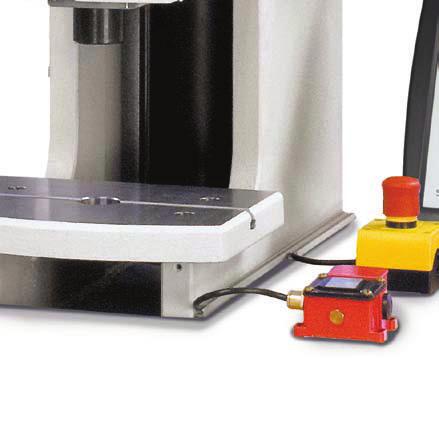

36 SCHMIDT HydroPneumaticPress Maximální rozsah síly od 15 kn do 220 kn Produktová rodina SCHMIDT HydroPneumaticPress představuje modulární systém, který v rozsahu lisovací síly kn optimálně splňuje požadavky v oblasti tváření, spojování a montování. V kombinaci s řídicí jednotkou SCHMIDT PressControl 75 nebo 600 se lisy stávají pracovištěm s typovou zkouškou ES a značkou CE, volitelně s kontrolou procesů. Proto lze lisovací systémy používat jak v jednotlivém režimu, tak i v automatickém provozu. Výběr lisovacího systému pro danou aplikaci a fl exibilní uspořádání montážního pracoviště, se zohledněním ergonomických a bezpečnostně-technických aspektů, se dosahuje díky přesně navzájem sladěné, modulárně strukturované paletě výrobků. Tyto lisovací systémy, tisíckrát osvědčené u samostatných pracovišť, v částečně automatizovaných montážních zařízeních a plně automatizovaných výrobních linkách, plní po celém světě své úkoly s cílem zvýšit bezpečnost procesů. Bezpečnostní technologie viz strana 73 Simply the best! 35

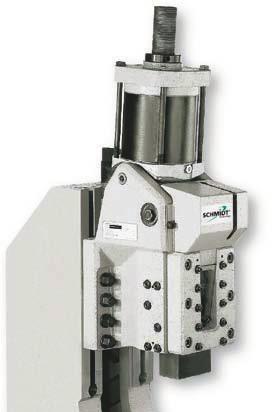

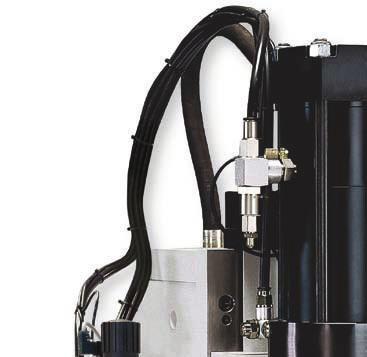

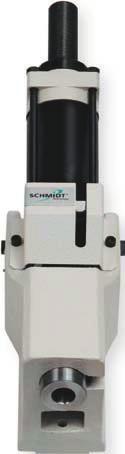

37 SCHMIDT HydroPneumaticPress Struktura systému 1 Válcová jednotka pneumatická 2 Škrticí klapka odpadního vzduchu u rychlého zdvihu k regulaci rychlosti zdvihu dolů Lisovací hlava s rychle a přesně nastavitelnou pracovní výškou díky snadno ovladatelnému výškovému nastavení s úhlovým mechanismem. Lze použít bez stojanu jako obráběcí stanici v automatických zařízeních 4 Pneumatický řídicí blok dvoukanálová konstrukce s modulárním ventilovým blokem (viz koncept řízení) 4 5 Předvolba lisovací síly Dodatečným tlakovým regulačním ventilem s manometrem lze předvolit lisovací sílu. Tlak pro silový zdvih lze snížit až na 1 bar. Dosažená lisovací síla je v přímém poměru s nastaveným tlakem Čtyřhranný beran s dvoustranně bez vůle nastavitelnými vodicími lištami a lícovaným otvorem beranu 7 Stojan s jemně frézovanými vedeními lisovací hlavy (u č. 68 a 368 vytvořené jako rybinovité vedení) Deska stolu broušená s drážkou ve tvaru T a lícovaným otvorem k uchycení nástroje Snímání zdvihu Beran s vyfrézovanými drážkami pro spínací vačku k indukčnímu snímání polohy. Volitelně: připojení silového zdvihu pomocí přibližovacího spínače v závislosti na dráze. 36 Lisy SCHMIDT

38 SCHMIDT HydroPneumaticPress Princip fungování rychlý zdvih silový zdvih zpětný zdvih Rychlý zdvih V rychlém zdvihu je na přípojky vzduchu 1 a 4 dodáván stlačený vzduch. Vzduchové přípojky 2 a 3 jsou bez tlaku. Pracovní píst 6 a přísuvný píst 7 pojíždějí s malou silou, až beran 5 narazí na odpor. Silový zdvih Jestliže beran 5 narazí na odpor, přepne ventil stlačený vzduch z přípojky 4 na přípojku 3 a převodní píst 8 se pohybuje dolů. Při tom rozpojí hydraulické spojení mezi přísuvným 7 a pracovním pístem 6. Beran 5 se vysune se zesílenou silou. Zpětný zdvih Pro zpětný zdvih se na přípojkách 1 a 3 odpojí tlak a tlaku jsou vystaveny přípojky 2 a 4. Pracovní píst 6 a převodní píst 8 současně zajedou zpět. Po opětovném otevření hydraulického spojení mezi pracovním 6 a přísuvným pístem 7 najede přísuvný píst ostřikovaný tlakem oleje do základní polohy. Vlastnosti Optimální přizpůsobení individuálním požadavkům díky modulární struktuře Vysoká flexibilita díky krátkým dobám na úpravu zařízení Jednoduché a přesné polohování nástrojů díky středovému lícovanému otvoru v broušeném stolu lisu Předvolba lisovací síly umožňuje snížení tlaku pro silový zdvih až na 1 bar. Tak se snižuje jmenovitá lisovací síla na 1/6 maximální síly. Koncové polohy beranu lze snímat indukčními přibližovacími spínači Dlouhá životnost, i při vysokých zdvihových frekvencích, díky hydropneumatickému systému bez spirálové pružiny ve válci Bezúdržbovost, proto vysoká použitelnost Dlouhá životnost a přesnost díky bezúdržbovým ložiskům s teflonovou vrstvou Šetrné k nástrojům díky přepínání rychlého zdvihu na silový zdvih Dodatečná ochrana proti úrazům při použití těžkých nástrojů díky přidržovacímu zařízení beranu na pneumatickém řídicím bloku (částečně volitelně) Nízká hladina hluku (< 75 dba) Simply the best! 37

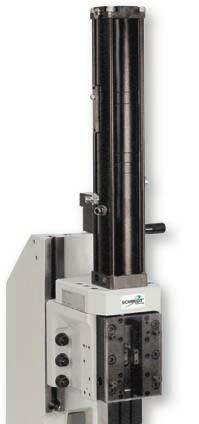

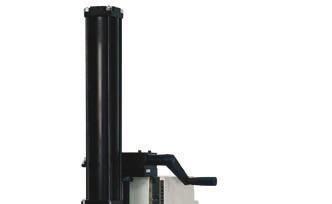

39 SCHMIDT HydroPneumaticPress Konstrukce ve tvaru C Vlastnosti Konstrukce ve tvaru C nabízí velmi dobrou přístupnost při manuálním vkládání a odebírání zpracovávaných součástí Jednoduché přizpůsobení různým výškám nástrojů a obrobků prostřednictvím plynulého nastavení výšky s úhlovým mechanismem Zabezpečení proti přetočení díky hranatému beranu s dvoustranně nastavitelnými vodicími lištami bez vůle pro precizní práci i s nástroji bez vedení Vysoká přesnost díky dlouhým, přesným vedením hranatého beranu s teflonovou vrstvou, vedení jsou dvoustranně volně nastavitelná Typ lisu 61 / 62 Typ lisu 65 Přestavitelné vodicí vložky ke snímání polohy Rychlý zdvih 6 provozní tlak (bar) ,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 přítlačná síla (kn) Čtyřhranný beran s dvoustranně nastavitelnými vodicími lištami bez vůle, lícovaným otvorem k uchycení nástroje a dodatečným adaptačním otvorem. Silový zdvih Zpětný zdvih provozní tlak (bar) ,5 1,0 1,5 2,0 2,5 3,0 3,5 přítlačná síla (kn) přítlačná síla (kn) provozní tlak (bar) provozní tlak < 3 bar: Provoz možný pouze s předvolbou lisovací síly! 38 Lisy SCHMIDT

40 Od 15 kn do 52 kn v silovém zdvihu Typ lisu Celkový zdvih - silový zdvih 1) mm 50-6, , , Jmenovitá síla při 6 bar kn Vyložení C mm Adaptér vyložení mm Dodatečná deska stolu vhodná k úpravě vyložení Otvor beranu Ø mm 20H7 20H7 20H7 Vnější rozměry beranu G x H mm 36 x x x 86 Pracovní výška 2) F Stojan č. 34 mm Stojan č. 301 mm Stojan č mm Stojan č. 35 mm Stojan č mm Stojan č mm Hmotnost (standard) cca kg Přehled stojanů Typ lisu Výška stojanu M (mm) Velikost stolu B x T (mm) Otvor stolu D Ø (mm) Výška stolu K (mm) Odstavná plocha B x L (mm) Č , x H x 370 Č , x H x 460 Č , x H x 480 Speciální deska stolu se 3 podélnými 300 x 220 drážkami 400 x H7 Č x H x 480 Č x H x 560 Č x H x 585 Speciální deska stolu se 3 podélnými drážkami 355 x x H7 Volitelné varianty série s příplatkem 1) Speciální provedení celkový zdvih / silový zdvih na požádání 2) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm 50 M C Ø 20H7 20 B x T F G x H B K 9 ± 0,2 M 10 10H T Ø D L Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách Simply the best! 39

41 SCHMIDT HydroPneumaticPress Konstrukce ve tvaru C se svařovaným stojanem Vlastnosti Svařovaný stojan lisu nabízí maximální stabilitu Úspora místa a kompaktnost díky samostatnému pracovnímu válci u lisu č. 68 Typ lisu 68 Typ lisu 64 Rychlý zdvih Čtyřhranný beran s dvoustranně nastavitelnými vodicími lištami bez vůle, lícovaným otvorem k uchycení nástroje a dodatečnými adaptačními otvory. provozní tlak (bar) / ,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 přítlačná síla (kn) Deska stolu (pro lis č. 64) se 3 drážkami ve tvaru T a středovým lícovaným otvorem k uchycení nástroje. Silový zdvih Zpětný zdvih provozní tlak (bar) přítlačná síla (kn) provozní tlak (bar) / ,5 3,0 3,5 4,0 4,5 5,0 5,5 přítlačná síla (kn) provozní tlak < 3 bar: Provoz možný pouze s předvolbou lisovací síly! 40 Lisy SCHMIDT

42 Od 72 kn do 100 kn v silovém zdvihu Typ lisu Celkový zdvih - silový zdvih 1) mm 50-6, , Jmenovitá síla při 6 bar kn Vyložení C mm Otvor beranu E Ø mm 25H7 20H7 Vnější rozměry beranu G x H mm 60 x x 90 Pracovní výška 3) F Stojan č. 64 mm Stojan č mm Stojan č. 68 2) mm Stojan č. 68 / 5 2) mm Hmotnost (standard) cca kg Přehled stojanů Typ lisu Výška stojanu M (mm) Velikost stolu B x T (mm) Otvor stolu D Ø (mm) Výška stolu K (mm) Odstavná plocha B x L (mm) Č x H x 625 Č x H x 685 Č. 68 2) x H x 550 Č. 68 / 5 2) x H x 620 Speciální deska stolu se 3 podélnými drážkami 400 x x H7 Volitelné varianty série s příplatkem 1) Speciální provedení celkový zdvih / silový zdvih na požádání 2) Stojan 68 / 5 nezbytně nutný pro silový zdvih od 30 mm 3) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Pohled na lisovací hlavu zespodu Schéma upevňovacích otvorů příruby / beranu M 10 Typ lisu 64 Typ lisu 68 G x H M C B x T Ø D B E 20 F M12 závit 70 ± 0,1 otvor pro kolík 70 ± 0, M12 K závit 70 ± 0,1 otvor pro kolík 70 ± 0, ± 0,2 10H9 T Ø10H7 X 7 tief M 10 závit 30 ± 0,1 otvor pro kolík 30 ± 0,01 Ø10H7 X 7 tief M 10 závit 30 ± 0,1 otvor pro kolík 30 ± 0, L Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách Simply the best! 41

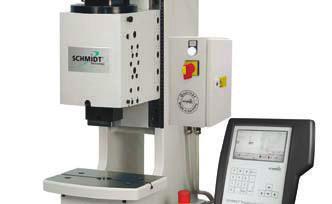

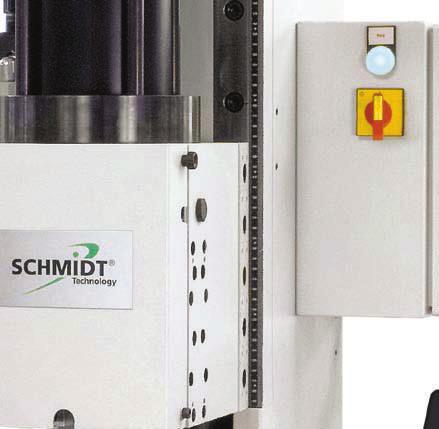

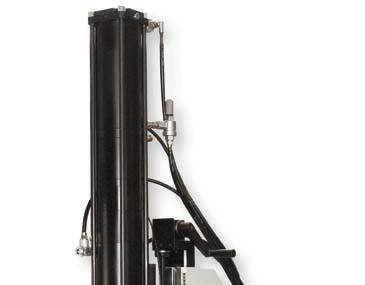

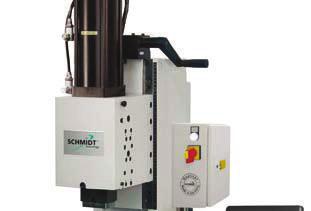

43 SCHMIDT HydroPneumaticPress Konstrukce ve tvaru C s kontrolou síly a dráhy Zařízení SCHMIDT HydroPneumaticPress s nepřetržitou kontrolou síly a dráhy jsou nabízena jako kompletní systém s řízením SCHMIDT PressControl 600. Zvláštností těchto systémů je senzorika a zesilovač signálu integrované do lisovací hlavy. Tyto signály se vyhodnocují v reálném čase. Vlastnosti Přímé snímání síly senzorem zabudovaným v beranu, necitlivé vůči příčným silám Snímání signálů měřicím systémem dráhy odolným proti znečištění, odstíněné proti vlivům okolí Zesilování měřených dat integrované v lisovací hlavě zajišťuje krátké přenosové dráhy nezesílených signálů Zabezpečení proti přetočení díky hranatému beranu s dvoustranně nastavitelnými vodicími lištami bez vůle pro precizní práci i s nástroji bez vedení Typ lisu 361 Typ lisu 362 Typ lisu 365 Rychlý zdvih provozní tlak (bar) ,5 1 1,5 2 2,5 3 3,5 4 4,5 přítlačná síla (kn) Silový zdvih Zpětný zdvih provozní tlak (bar) provozní tlak (bar) ,5 1 1,5 2 2,5 3 3,5 přítlačná síla (kn) přítlačná síla (kn) provozní tlak < 3 bar: Provoz možný pouze s předvolbou lisovací síly! 42 Lisy SCHMIDT

44 Od 15 kn do 52 kn v silovém zdvihu Typ lisu Celkový zdvih - silový zdvih 1) mm 50-6, , , Jmenovitá síla při 6 bar kn Rozlišení snímání měřených dat - dráha - síla µm / inc N / inc 4, Vyložení C mm Adaptér vyložení 151 Deska stolu vhodná k úpravě vyložení Otvor beranu Ø mm 20H7 20H7 20H7 Vnější rozměry beranu G x H mm 70 x x x 60 Pracovní výška 2) F Stojan č. 301 mm Stojan č mm Stojan č. 329 mm Stojan č mm Hmotnost (standard) cca kg Přehled stojanů Typ lisu Výška stojanu M (mm) Velikost stolu B x T (mm) Otvor stolu D Ø (mm) Výška stolu K (mm) Odstavná plocha B x L (mm) Č x H x 460 Č x H x 480 Speciální deska stolu se 3 podélnými 300 x 220 drážkami 400 x H7 Č , x H x 550 Č , x H x 620 Speciální deska stolu se 3 podélnými drážkami 400 x x H7 Volitelné varianty série s příplatkem 1) Speciální provedení celkový zdvih / silový zdvih na požádání 2) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Pohled na lisovací hlavu zespodu Schéma upevňovacích otvorů příruby / beranu M 10 Typ lisu Typ lisu 362 / Ø 20H7 G x H 50 M C B x T F otvor pro kolík 50 ± 0,01 závit 50 ± 0,1 10 H7 M12 závit 30 ± 0,1 otvor pro kolík 30 ± 0,01 M M12 Ø10H7 X 7 tief závit 30 ± 0,1 Ø D K B otvor pro kolík 30 ± 0,01 M 10 závit 70 ± 0,1 otvor pro kolík 70 ± 0, ± 0,2 10H T L Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách Simply the best! 43

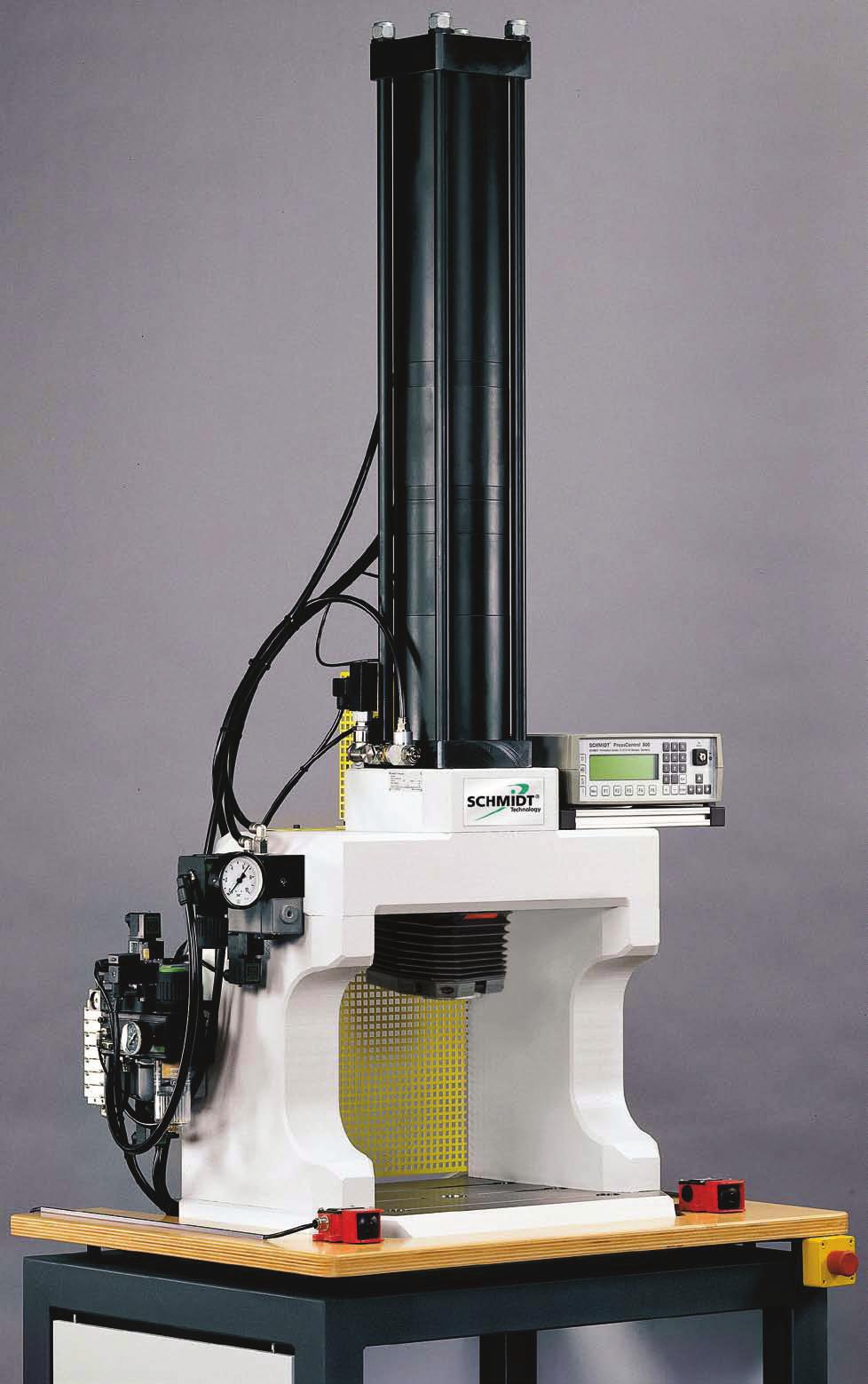

45 SCHMIDT HydroPneumaticPress Konstrukce ve tvaru C s kontrolou síly a dráhy Zařízení SCHMIDT HydroPneumaticPress s nepřetržitou kontrolou síly a dráhy jsou nabízena jako kompletní systém s řízením SCHMIDT PressControl 600. Zvláštností těchto systémů je senzorika a zesilovač signálu integrované do lisovací hlavy. Tyto signály se vyhodnocují v reálném čase. Vlastnosti Přímé snímání síly senzorem zabudovaným v beranu, necitlivé vůči příčným silám Snímání signálů měřicím systémem dráhy odolným proti znečištění, odstíněné proti vlivům okolí Zesilování měřených dat integrované v lisovací hlavě zajišťuje krátké přenosové dráhy nezesílených signálů Zabezpečení proti přetočení díky hranatému beranu s dvoustraně nastavitelnými vodicími lištami bez vůle pro precizní práci i s nástroji bez vedení Typ lisu 364 Typ lisu 368 Rychlý zdvih provozní tlak (bar) / ,5 4 4,5 5 5,5 6 6,5 7 přítlačná síla (kn) Silový zdvih Zpětný zdvih provozní tlak (bar) 368 přítlačná síla (kn) provozní tlak (bar) / ,5 3 3,5 4 4,5 5 5,5 přítlačná síla (kn) 44 Lisy SCHMIDT

46 Od 72 kn do 100 kn v silovém zdvihu Typ lisu Celkový zdvih - silový zdvih 1) mm 50-6, , Jmenovitá síla při 6 bar kn Rozlišení snímání měřených dat - dráha - síla µm / inc 5 5 N / inc Vyložení C mm Otvor beranu E Ø mm 25H7 20H7 Vnější rozměry beranu G x H Ø mm 90 x x 60 Pracovní výška 3) F Stojan č. 64 mm Stojan č mm Stojan č. 68 2) mm Stojan č. 68 / 5 2) mm Hmotnost (standard) cca kg Přehled stojanů Typ lisu Výška stojanu M (mm) Velikost stolu B x T (mm) Otvor stolu D Ø (mm) Výška stolu K (mm) Odstavná plocha B x L (mm) Č x H x 625 Č x H x 685 Č. 68 2) x H x 550 Č. 68/5 2) x H x 620 Speciální deska stolu se 3 podélnými drážkami 400 x x H7 Volitelné varianty varianta s příplatkem 1) Speciální provedení celkový zdvih / silový zdvih na požádání 2) Stojan 68 / 5 nezbytně nutný pro silový zdvih od 30 mm 3) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Pohled na lisovací hlavu zespodu Schéma upevňovacích otvorů příruby / beranu M 10 Typ lisu Typ lisu Ø E G x H 50 M C B x T F M12 Ø 10 H7 x7 tief M10 závit 30 ± 0,1 otvor pro kolík 30 ± 0,01 závit 70 ± 0, M12 Ø 10H7 X 7 tief závit 30 ± 0,1 Ø D B K otvor pro kolík 70 ± 0, otvor pro kolík 30 ± 0,01 M 10 závit 70 ± 0,1 otvor pro kolík 70 ± 0, ± 0,2 10H T L Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách Simply the best! 45

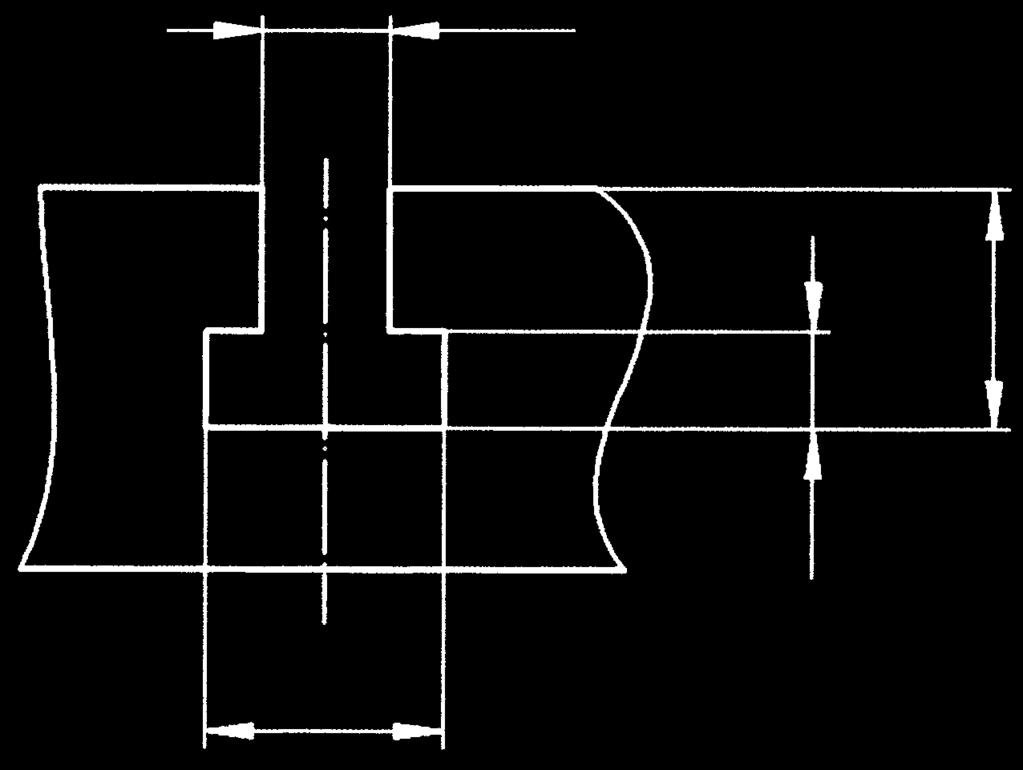

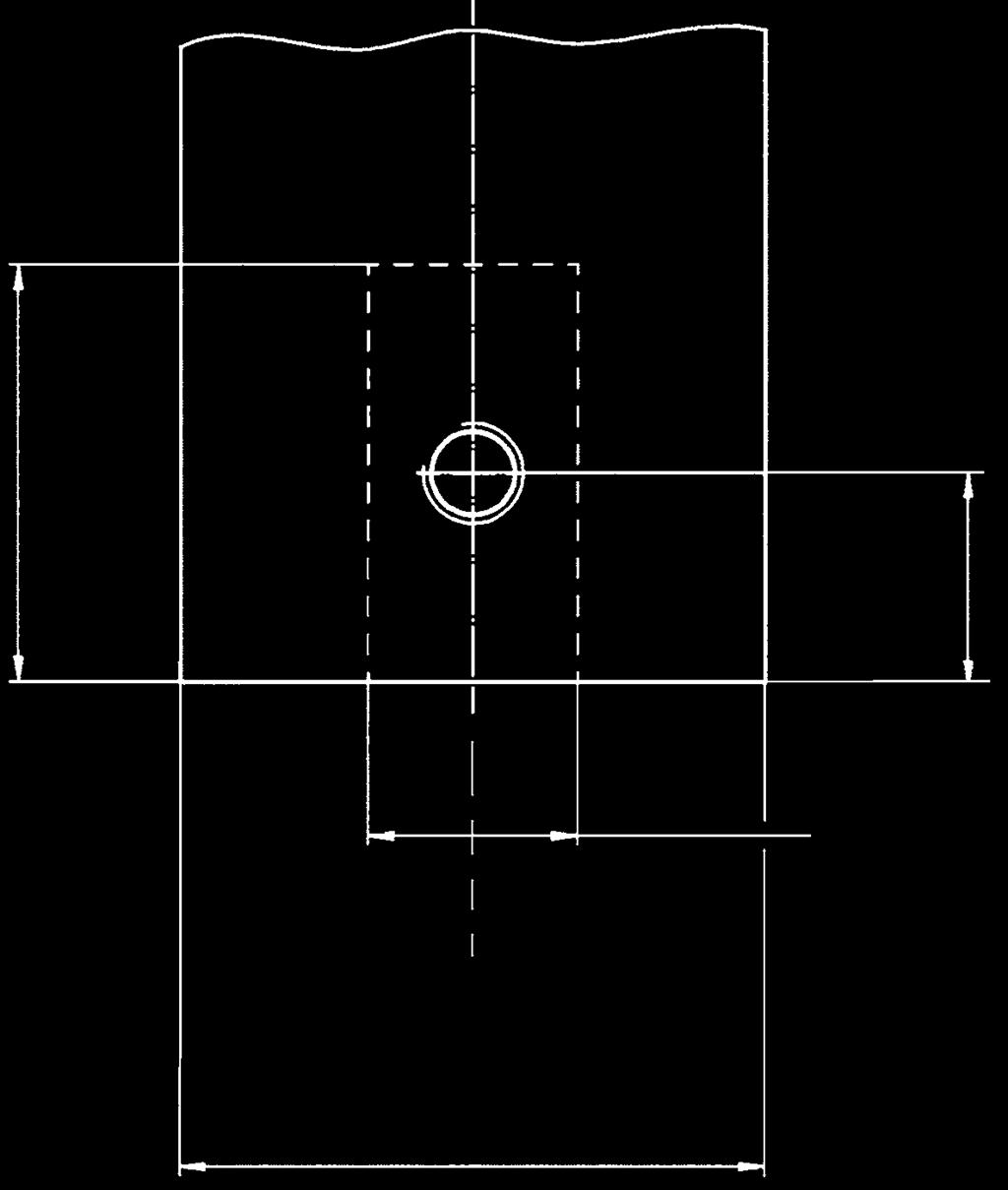

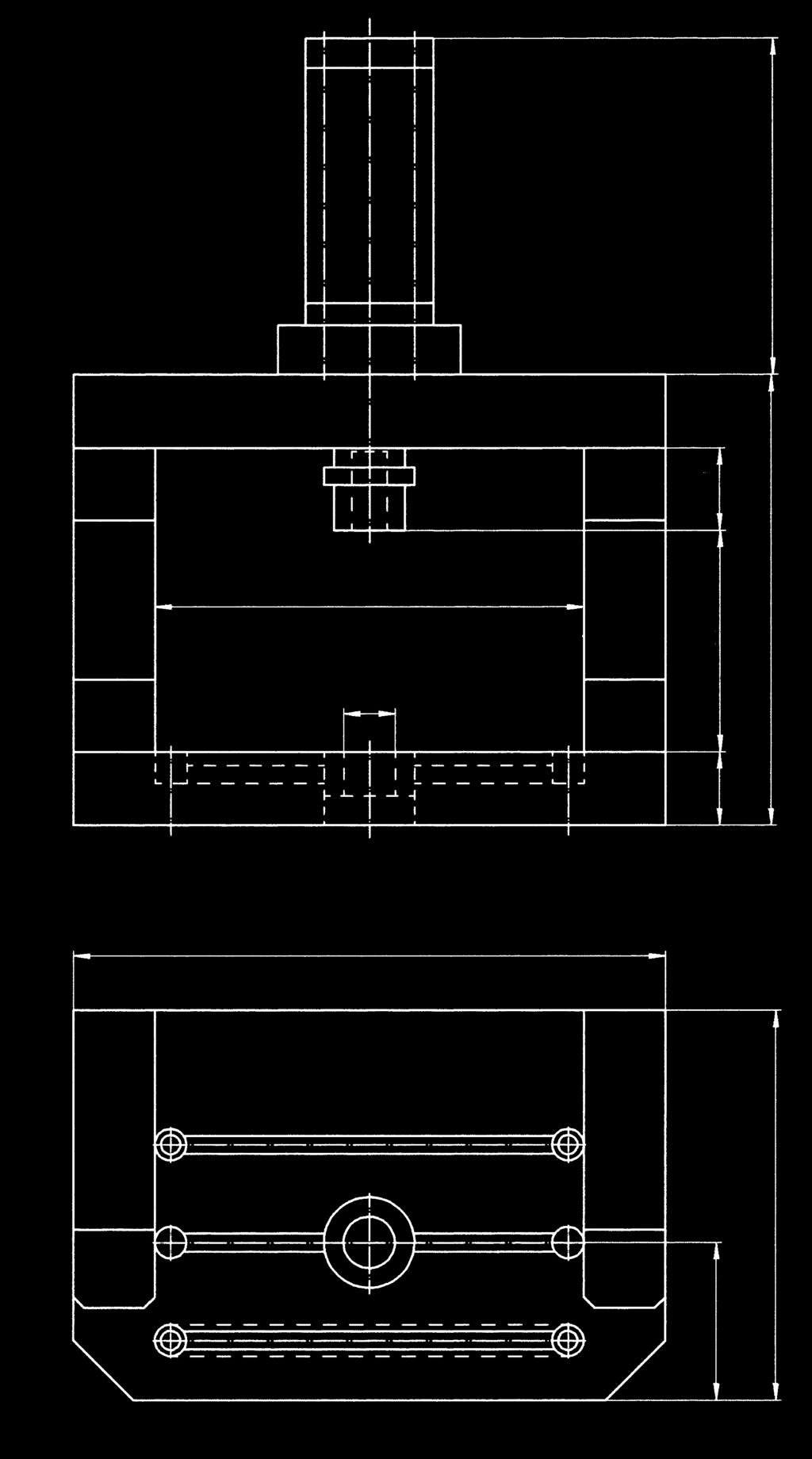

47 SCHMIDT HydroPneumaticPress Portálová konstrukce s kontrolou a bez kontroly síly a dráhy Vlastnosti Stabilní portál s malým ohýbáním k zachycení vysokých sil Flexibilní uchycení nástrojů v desce stolu díky vyměnitelné středové objímce s lícovaným otvorem Velkoryse dimenzovaný pracovní prostor nabízí místo i pro velké nástroje Měření síly u lisů s kontrolou síly a dráhy probíhá prostřednictvím snímače tlaku Kulatý beran se zabezpečením proti přetočení se spínačem horního mrtvého bodu (74 / 76) resp. systémem měření dráhy (374 / 376) na pojistné tyči. Č. 74: 50 Č. 76: 60 Č. 74: 25 Č. 76: 28 Ø G Č. 74: Ø 70 Č. 76: Ø 90 14H9 C Ø D F 70 M K Typ lisu 74 / / 376 (s kontrolou síly a dráhy) B 9 26 Rychlý zdvih 23 provozní tlak (bar) přítlačná síla (kn) 255 T Silový zdvih Zpětný zdvih provozní tlak (bar) přítlačná síla (kn) provozní tlak (bar) přítlačná síla (kn) 46 Lisy SCHMIDT

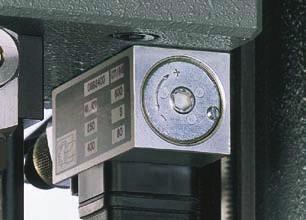

48 Od 100 kn do 220 kn v silovém zdvihu Typ lisu Celkový zdvih - silový zdvih 1) mm Jmenovitá síla při 6 bar kn Otvor beranu G Ø mm 25H7 32H7 Vnější rozměry beranu Ø mm Pracovní výška 2) F Výška stolu K mm Výška portálu M mm Velikost stolu B x T mm 700 x x 550 Otvor stolu D Ø mm 40H7 40H7 Světlý rozměr C mm Světlý rozměr mm Hmotnost (standard) cca kg Typ lisu Celkový zdvih - silový zdvih 1) mm Jmenovitá síla při 6 bar kn Rozlišení snímání měřených dat - dráha - síla µm / inc 5 5 N / inc 32 62,5 Otvor beranu G Ø mm 25H7 32H7 Rozměry beranu Ø mm Pracovní výška 2) F Výška stolu K mm Výška portálu M mm Velikost stolu B x T mm 700 x x 550 Otvor stolu D Ø mm 40H7 40H7 Světlý rozměr C mm Světlý rozměr mm Hmotnost (standard) cca kg Volitelné varianty varianta s příplatkem 1) Speciální provedení celkový zdvih / silový zdvih na požádání 2) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm Příslušenství Vysokotlaký spínač Po přepnutí z rychlého na silový zdvih se v hydraulickém systému vytvoří tlak oleje. Vysokotlaký spínač lze nastavit tak, aby byl při dosažení tlaku oleje k dalšímu použití k dispozici beznapěťový elektrický signál. Např. k bezpečnému dosažení vypočtené lisovací síly. Stavěcí pouzdro pro portálové lisy SCHMIDT HydroPneumaticPress č. 74 a č. 76 K plynulému nastavení pracovní výšky s dráhou přestavení 100 mm. Tím se lze dalekosáhle vyhnout obtížnému přizpůsobování pracovní výšky při výměně nástrojů. Olejové čerpadlo K doplňování lisů SCHMIDT Hydro PneumaticPress hydraulickým olejem bez bublinek, včetně 1 litru hydraulického oleje. Simply the best! 47

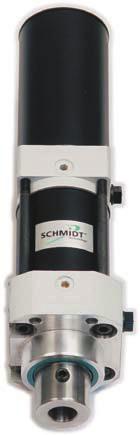

49 Válcové jednotky SCHMIDT Pro fl exibilní použití Válcové jednotky SCHMIDT, dvojčinné, jsou užitečné součásti pro výrobu speciálních strojů. Všechny válcové jednotky lze zabudovat nezávisle na poloze a jsou vybaveny magnetickou sadou k snímání příslušné koncové polohy pomocí válcových spínačů. Jako provedení s přírubou nebo lisovací hlavou, s kolenovým převodem nebo jako hydropneumatická válcová jednotka, v rozsahu síly do 100 kn. provedení s lisovací hlavou provedení s přírubou Technické údaje Válcová jednotka SCHMIDT Typ č. provedení s lisovací hlavou provedení s přírubou (ne pro č. 61, 62, 65) Výkonové údaje naleznete v kapitolách SCHMIDT PneumaticPress a SCHMIDT HydroPneumaticPress, volitelně s kontrolou síly a dráhy. Informace k objednávce Kód pro varianty vybavení Válcová jednotka / zdvih / provedení Příklad objednávky č. lisu celkový zdvih silový zdvih = válcová jednotka SCHMIDT č. 65 s celkovým zdvihem 50 mm a silovým zdvihem 6 mm v provedení s lisovací hlavou Válcová jednotka / zdvih / provedení Příklad objednávky FL č. lisu zdvih provedení = válcová jednotka SCHMIDT č. 20 se zdvihem 50 mm v provedení s přírubou 48 Lisy SCHMIDT

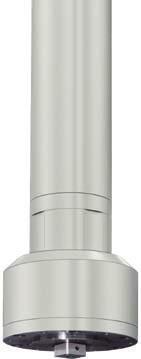

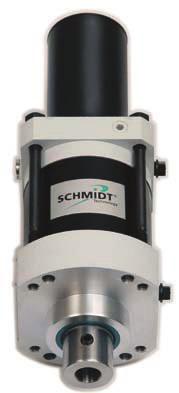

50 SCHMIDT ElectricPress Nové cesty v montážní technice Vedle pneumatických a hydropneumatických pohonů dnes odpovídá úrovni technického vývoje používat v montážní technice elektrické pohony. Solidní mechanika od fi rmy SCHMIDT Technology využívá i tuto poháněcí techniku pro provoz montážních lisů používaných v průmyslovém výrobním prostředí. Známá vysoká účinnost elektrických pohonů nemusí být bezpodmínečně sama rozhodujícím faktorem pro výběr pohonu; individuální proces, infrastruktura a kvalita pneumatické sítě by se měly při rozhodování rovněž zohlednit. SCHMIDT ElectricPress nabízí jednoznačné výhody: Jednoduchá parametrizace minimalizuje dobu uvedení do provozu Rychlé úpravy technického vybavení díky vyvolání profilů lisování Zvýšení fl exibility Snížení nákladů na nástroje a jejich opotřebení díky volnému, přesnému polohování Absence stick-slip efektu optimalizuje montážní proces Nízká hladina hluku poskytuje nestresující pracovní prostředí SCHMIDT ElectricPress 43 Automation Jednoduché, efektivní řešení komplexní montážní automatizace Základní provedení bez kontroly síly a dráhy Vlastnosti Digitální hodnoty pro polohu, rychlost, zrychlení a zpomalení Ukládání různých kompletních NC vět v EP Assistentu Flexibilní vytváření profi lu lisování až se 14 programy prostřednictvím běžného PLC automatů Regulace na polohu Jetí na sílu (zadání proudu motoru jako zadávací parametr), např. pro funkce jako: - polohování na koncovou sílu - polohování na dráhu => přerušení při předčasném dosažení síly - osahání součásti běžný PLC automat SCHMIDT EP Assistant Spouštěcí software pro automatizační variantu SCHMIDT ElectricPress 43 s řízením PressControl 75 a modulem SafetyModule Ruční pracoviště s typově odzkoušenou bezpečnostní technikou Řídicí jednotka SCHMIDT PressControl 75 umožňuje snadnou parametrizaci osy pro rychlejší uvedení do provozu nebo změnu technického vybavení na jiné výrobky; lze uložit až 24 datových vět. Bezpečnostní technologie viz strana 73 Ruční pracoviště SCHMIDT ElectricPress Safety na PU 20 Simply the best! 49

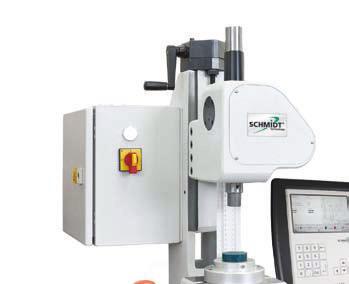

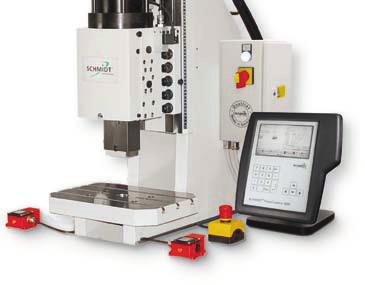

51 SCHMIDT ElectricPress 343 Automation s řízením PressControl 600 Nové cesty v montážní technice Úspěch výrobků závisí nejvíce na procesně bezpečné a především ekonomicky efektivní montáži. Procesně bezpečné ve smyslu spolehlivé kvality, ekonomicky efektivní ve smyslu výrazného snížení provozních nákladů díky elektromotorické hnací technice. Symbiózu obou kritérií splňuje lisovací systém SCHMIDT ElectricPress 343 s řídicí jednotkou SCHMIDT PressControl 600. Tyto známé a osvědčené komponenty pro robustní použití v automatizační technice zaručují právě tento úspěch. Kromě na trhu známé regulace dráhy umožňuje skutečná a nepřetržitá regulace síly maximální míru fl exibilních profilů lisování pro stále komplexnější montážní techniku. Moderní montážní technika se již dávno nezabývá jednotlivým procesem spojování, nýbrž se integruje do celkového procesního prostředí. Software SCHMIDT DataBase obsahuje veškerá historická procesní data v jedné databázi; díky SCHMIDT PRC OPC se výměna dat stává de facto standardem automatizace. V této souvislosti nesmí chybět ani schopnost komunikace s běžnými sběrnicovými systémy. CANopen P R O F I PROCESS FIELD BUS B U S SCHMIDT PRC DataBase Volitelně: Integrace externího ručního kola pro seřizovací režim - regulace na dráhu - regulace na sílu SCHMIDT ElectricPress 343 s řízením PressControl 600 a modulem SafetyModule Kompletní ruční pracoviště s typově odzkoušenou bezpečnostní technikou SCHMIDT ElectricPress ve stresovém testu Očekávané, vysoké kvalitativní nároky jsou v neposlední řadě ověřovány zkouškami. Pro zjištění typické životnosti 2 x 10 7 lisovacích cyklů se při zkoušce vycházelo z minimálních požadavků. Po dobu 4 měsíců v nepřetržitém provozu byl systém testován při reálných procesních podmínkách s maximální silou 4 kn / zdvih. Mechanické, elektrické a motorické komponenty, stejně jako tepelné chování celkového systému tento stresový test zvládly bravurně. Bezpečnostní technologie viz strana 73 Vizualizace procesů 50 Lisy SCHMIDT

52 Typ lisu Síla F max. * kn 4 4 Síla F 100 % ED** kn 2,5 2,5 Zdvih beranu A mm Rychlost max. mm / s Rozlišení regulace pohonu µm < 1 < 1 Rozlišení snímání měřených dat - dráha µm / inc 2,42 - síla N / inc 1,25 Vyložení C mm Úroveň hluku db A Napájení - zátěž 42 V DC / 13 A (22 A max.) 42 V DC / 13 A (22 A max.) - logika 24 V DC / 0,5 A 24 V DC / 0,5 A Pracovní výška stojan 7 1) F mm Pracovní výška stojan ) S-H x S-B x S-T mm 333 x 207 x x 242 x 362 Hmotnost lisovací hlavy kg PRC Gateway, počet vst. / výst. 16 Eingänge / 16 Ausgänge Odstavná plocha se stojanem - č. 7 - č W x L mm 292 x x x x 468 Přehled stojanů Typ lisu Výška stojanu M (mm) 1) Typické hodnoty; mohou se lišit kvůli tolerancím při odlévání a výrobě ± 3 mm * časově omezená špička síly ** nominální síla pro nepřetržitý provoz Velikost stolu B x T (mm) Výška stolu K (mm) Č. 7 43, x Č , x Typ lisu 43 M8 Typ lisu 343 Ø 35 M B x T F K A S - H-Typ 43 S - H-Typ 343 Ø 30 C 10 ± 0,1 138 L Ø 20H7 1,34 W M8 30 Ø 35 Ø 10H7 Ø 10H ± 0, ,75 60 S - B-Typ 34 S - B-Typ 343 S - T Simply the best! 51

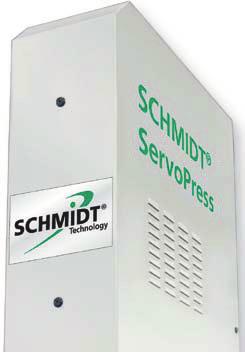

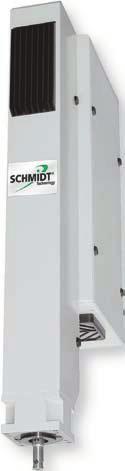

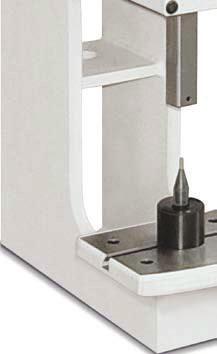

53 SCHMIDT ServoPress / TorquePress Reference pro precizní spojování Hospodárná a efektivní montáž rozhoduje o úspěchu vašich výrobků. Cílem je spojovat přesné montážní sestavy z cenově výhodných jednotlivých dílů v rámci povolených tolerancí. Elektricky poháněné vřetenové lisy, servolisy, se z hlediska preciznosti pro takové úkoly ideálně hodí. Systémy SCHMIDT ServoPress nabízejí integrované řešení řídicí jednotky SCHMIDT PressControl 600 nebo 5000 a modulů SCHMIDT ServoPress. Ty splňují nejkomplexnější požadavky, ať už jako nezávislé stroje nebo integrované v automatických výrobních linkách. Velmi vysoký točivý moment zařízení SCHMIDT TorquePress 200 umožňuje velmi vysoké síly bez dodatečných mechanických převodů. Výrazně vyšší stálost otáček v porovnání s běžnými pohony má za následek adekvátně vyšší strojní přesnost. Ve srovnání s elektromotorickými vřetenovými lisy má SCHMIDT TorquePress 200 podstatně nižší vlastní moment setrvačnosti a tudíž vysokou dynamiku. Z tohoto důvodu je i doba rozběhu ze zastavení na pracovní otáčky velmi krátká. Vznik hluku zůstává při všech stavech zatížení na obdivuhodně nízké úrovni. Technické údaje TorquePress 200 Síla F max. * 230 kn Síla F při 100 % ED ** 200 kn Zdvih beranu 500 mm Rozlišení regulace pohonu < 0,1 µm Rozlišení snímání měřených dat - dráha 8 µm / inc. - síla 100 N / inc. Rychlost beranu (max.) 200 mm / s Pojistka proti přetížení mechanická Životnost v cyklech podle standardního lisovacího profilu 1 x 10 7 Pohon planetový závitový převod Napájení 400 V 3~ / 32 A, 400 V zásuvka CEE Hmotnost / výška resp. délka - modul (cca) 770 kg / 2300 mm (stojatá resp. ležatá poloha) - portál (cca) 980 kg / 850 mm (stojatá resp. ležatá poloha) - podstavec lisu cca 125 kg / výška fl exibilní Řídicí jednotka SCHMIDT PressControl 5000 / 600 * Zeitlich begrenzte Spitzenlast ** Nominalkraft im Dauerbetrieb 52 Lisy SCHMIDT

54 SCHMIDT ServoPress / TorquePress Nadstandardní průběh regulace Kombinace vřetene se servopohonem nestačí k tomu, abychom obdrželi optimální výsledky spojení. Klíčem k inteligentnímu spojování je rychlé a exaktní regulační chování lisu. To vyžaduje integrovaný systém tvořený hnací jednotkou, procesní měřicí technikou a řídicí jednotkou. V systémové architektuře SCHMIDT ServoPress / TorquePress jsou tyto požadavky zohledněny. Modul SCHMIDT ServoPress SCHMIDT PressControl 5000 digitalizované signály síly a dráhy zesilovač signálu (digitalizace předzpracování) servozesilovač regulace os síla/dráha vřeteno SCHMIDT PressControl 600 beran zadaný cíl síla (F) systémy SCHMIDT ServoPress /TorquePress jiné elektrické lisovací osy čas (t) Lisy SCHMIDT ServoPress / TorquePress pracují se skutečným regulátorem síly (síla jako regulační veličina), na rozdíl od jednoduchých spínacích regulátorů ostatních výrobců*. To znamená: Rychlé dosažení požadovaných hodnot Nepřekračování cílových hodnot Přesné polohování v rozsahu 1/100 mm i při silně kolísajících lisovacích silách Velmi přesná, nepřetržitá regulace síly Regulační parametry lze nastavit - optimální přizpůsobení Vaší aplikaci - není nutné programování - systém pracuje s předem nastavenými optimálními hodnotami zrychlení (není možné chybné zadání) Optimalizace procesních časů je možná díky doplňkovému grafi ckému znázornění síla/čas [F/t], dráha/čas [s/t] k analýze regulačního chování. Klasické znázornění síla/dráha [F/s] běžných elektrických os není srovnatelné s komfortními možnostmi snímání a vizualizace lisů SCHMIDT ServoPress / TorquePress Tyto vlastnosti se dosahují výhradně díky kombinaci těchto vlastností: Integrovaná měřicí technika (rychlost snímání 2000 Hz) - snímání síly bez vůle, měření síly bez příčných sil Zesílení procesních signálů na modulu SCHMIDT ServoPress / TorquePress - necitlivé vůči elektromagnetickým poruchám (EMC) Regulace probíhá na jednotce SCHMIDT PressControl 600 nebo PressControl 5000 (systém založený na PC), tj. servozesilovač a motor dostávají zadání od řídicí jednotky - optimalizovaný regulační algoritmus PLC - síla [F], dráha [s] nebo další externí řídicí veličiny jsou zpracovávány simultánně během procesu - řídicí veličinu lze volně defi novat Rychlé zpracování signálů na PLC založeném na softwaru s integrovaným CNC CNC s rozšířeným souborem instrukcí speciálně ke zvládnutí silově regulovaných polohovacích úkolů * regulace výlučně regulátorem polohy Simply the best! 53

55 Inteligentní kompenzace Patentovaná technologie Aby bylo možné spojování v rozsahu 1/100 mm, je nutná kompenzace elasticity systému. Při zhotovování lisovaných spojů se obrobek, nástroj a stroj kvůli působícím silám elasticky deformují. Po odlehčení systému se tento podíl deformace opět protahuje. To znamená, že obrobek je delší než v zablokované poloze při působení lisovací síly. Při silně kolísajících silách proto není ani při přesném reprodukování blokovací pozice možné vyrobit vysoce přesné spoje. Aby mohl systém provést kompenzaci, je nejprve nutné kompletní procesní znázornění křivky síla-dráha, zatížení a odlehčení. síla (F) dráha (s) Konvenční postupy končí v blokovací poloze - ale zde není proces ještě uzavřen. Systém je pod napětím. Patentovaná technologie SCHMIDT Technology bez kompenzace skutečně dosažená pozice dráhy (bez zatížení) s kompenzací systém vypočítá pozici dráhy nezávisle na síle síla (F) cílová pozice síla (F) cílová pozice dráha (s) S 1 S 2 dráha (s) Při spojování lisovací síly typicky kolísají o 30 až 40 %. Při volném polohování, stejně jako při pevném dorazu nástroje se při zatížení dosáhne stejná cílová pozice. Jestliže se ale součást odlehčí, získáme, nezávisle na lisovací křivce, různé skutečné dosažené cílové pozice a tím různé rozměry součásti. Abychom tomuto efektu zabránili, kompenzují systémy SCHMI- DT ServoPress / TorquePress kolísající lisovací síly dynamicky. Součásti tak mají v odlehčeném stavu požadované rozměry. Příklad: Zalisování kolíku do pouzdra Elasticita součásti závisí na procesu spojování a na geometrii součásti. Signifi kantní je tento efekt u konstrukčních sestav, u nichž se elasticity jednotlivých součástí navzájem silně liší. To lze zřetelně poznat zejména na zobrazeném příkladu. nízká síla (viz průběh síly) S 1 vysoká síla (viz průběh síly) S 2 Systém SCHMIDT ServoPress / TorquePress jednoduše a precizně určuje systémovou elasticitu a dynamicky ji kompenzuje v reálném čase Pouze s kompenzací lze dosáhnout koncovou polohu s přesností na 1/100 mm Volné polohování s kompenzací elasticity systému je přesnější než lisování na pevný doraz nástroje Kompenzace nevede ke snížení procesní rychlosti Kompenzace ve spojení s dalšími inteligentními funkcemi, jako např. přesah tolerančních dat, je patentována s nezatížená zatížená s nezatížená S se mění proporcionálně k lisovací síle, to znamená, že podle požadované lisovací síly mají součásti různé rozměry. zatížená 54 Lisy SCHMIDT

56 SCHMIDT ServoPress / TorquePress Lisovací profily a aplikace Lisy SCHMIDT ServoPress / TorquePress umožňují jednoduché nastavení parametrů lisovacích profilů. Pro realizaci rychlého seřizování jsou k dispozici různé standardní lisovací profily. Podle zkušeností tyto standardní jízdní profily a kombinace pokrývají většinu aplikací. OT = horní mrtvý bod proces 1) PB = začátek lisování, začátek snímání procesních dat 1) AP = dotyková poloha (podle geometrie součásti) ZP = mezipoloha 1) (je nutná ke kontrolním účelům) EP = koncová poloha 1) 1) nastavitelné Polohování na dráhu Normální lisovací profi l, typicky se kombinuje s kompenzací ohybu. Regulace na sílu Pro procesy, při nichž dosažená síla představuje měřítko pro kvalitu procesu, např. procesy stlačování materiálu. Lisování na dráhu delta delta Weg s dotykovou silou Pro procesy, při nichž je nutné rozeznat tolerance součástí. Lis ověří kontakt s dílem a odsud lisuje na určitý diferenční rozměr. Lisování na nárůst síly K zahájení zpětného zdvihu dochází při defi novaném nárůstu síly (slope). OT OT OT OT PB PB PB PB ZP ZP ZP AP ZP EP EP EP EP Lisování na zadaný poziční rozměr vede k přesným výsledkům ve spojení s kompenzací ohybu. Uzavření slepých dutin kulička se vlisuje a zatemuje. Nezávisle na dráze je vytlačený materiál resp. lisovací síla měřítkem pro těsnost a přídržnou sílu. Lisování na zadaný funkční rozměr se snímáním hrany tělesa silově regulovaným dotykováním. Vlisování kolíku Beta nebo expandérů König. Utěsnění a přidržovací funkce jsou závislé na nárůstu síly, který je považován za kritérium zpětného zdvihu lisu. Simply the best! 55

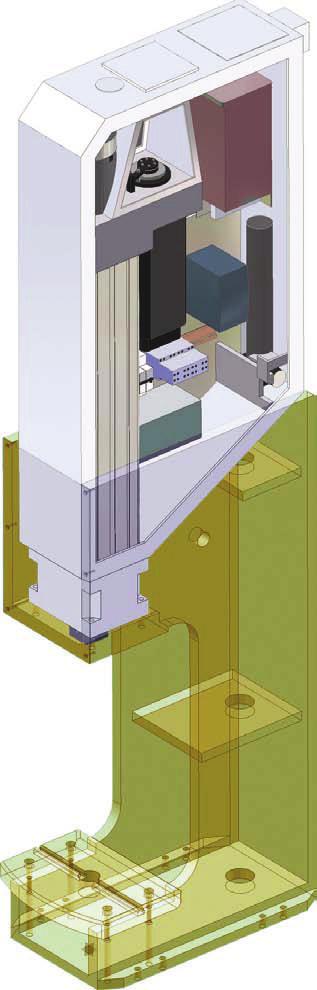

57 SCHMIDT ServoPress / TorquePress Mechanická kvalita bez kompromisů Solidní, jedinečná mechanika lisů SCHMIDT ServoPress / TorquePress je základním předpokladem pro precizní výsledky spojování i v nejdrsnějším průmyslovém prostředí. Test ve zkušební stanici Před sériovou výrobou jsou nové moduly podrobeny zátěžovému testu za nejtvrdších podmínek. V neposlední řadě je výsledkem těchto testů řada vlastností, které budou vaší aplikaci ku prospěchu. Test po dobu 3 měsíců 20 mil. zátěžových cyklů po celý pracovní zdvih se jmenovitou silou a příčnými silami při plné pojezdové rychlosti Doba taktu cca 2 sekundy Moduly odolávajícímu plnému zatížení Po celý zdvih beranu Při rychlých procesních časech Po přesném, válečkovém vedení beranu bez vůle Díky hranatému beranu - necitlivé vůči příčným silám - zabezpečené proti přetočení (bez tření jako např. při vedení v drážce) Vlastní ochrana stroje Plně automatické mazání vřetene Mechanická spojka k ochraně stroje proti přetížení při nárazu Aktivní chlazení a tepelná kontrola mechaniky a elektroniky Omezení proudu při překročení přípustného zachycení zatížení Zničení kvůli nesprávné obsluze je vyloučeno Jednoduchý servis Nenáročné na údržbu Možnost jednoduché výměny modulů. Řízení rozpozná nový modul. Nejsou nutné změny datových vět. Toho se dosahuje díky vysoce přesné poloze beranu v referenčním bodě, vztaženo na dosedací plochu. Zabudovaná bezpečnost v LV systému, s typovou zkouškou ES Dvoukanálový bezpečnostní obvod PLe Součet těchto faktorů pro vaši aplikaci znamená: Maximální účinnost Maximální disponibilitu zařízení Velmi vysokou spolehlivost výroby 56 Lisy SCHMIDT

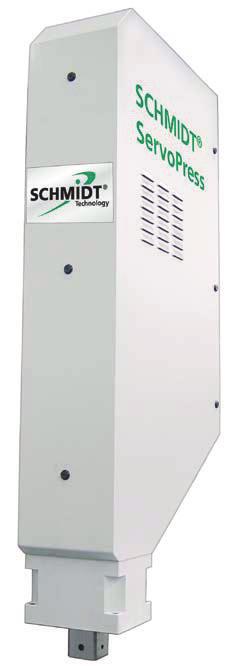

58 SCHMIDT ServoPress Moduly s širokou oblastí použití Typ lisu 405 Typ lisu 415 / 416 Typ lisu 417 Typ lisu 420 Typ lisu 450 / 460 ServoPress 405 ServoPress 415 až 460 H AB AA D H AB AA D J B J AC E B L pro připevnění zespodu K pro připevnění shora rozdělení modulu E F C L pro připevnění zespodu K pro připevnění shora A F C N R T S M Q P v referenčním bodu A V U 28 nejvyšší poloha beranu nejvyšší pracovní poloha G N O T Y Z W X S W M P X Q pro otvor kolíku pro závit R G v referenčním bodu U V nejvyšší pracovní poloha nejvyšší poloha beranu Simply the best! 57

59 Moduly S lisovacími silami od 15 N do 150 kn Servopress-Typ Síla F max. F kn 0,8 4, Síla F při 100 % ED F kn 0,5 1,5 3 7, Zdvih beranu mm Rozlišení regulace pohonu µm < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 < 0,1 Rozlišení snímání měřených dat - dráha µm / inc 2, síla N / inc 0, , Rychlost beranu mm / s Pojistka proti přetížení - Životnost - cykly podle standardního lisovacího profi lu Pohon Napájení mech. spojka mech. spojka mech. spojka mech. spojka mech. spojka mech. spojka 2 x x x x x x x 10 7 kuličkový kuličkový kuličkový kuličkový šroubový převod šroubový převod šroubový převod šroubový převod 230 V 1~/6,3 A 230 V 1~/16 A (3x208 V 3~/6,3 A) (3x208 V 3~/16 A) planetový závitový převod planetový závitový převod planetový závitový převod 230 V 1~/16 A 230 V 1~/16 A 400 V 3~/16 A 400 V 3~/35 A 400 V 3~/35 A (3x208 V 3~/16 A) Hmotnost (standard) cca kg Rozměry modulů ServoPress typ / / 460 Skříň A mm B mm C mm D mm Kabelová přípojka E mm ~ 75 ~ 75 ~ 90 ~ 100 ~ 90 F mm ~ 60 ~ 60 ~ 60 ~ 60 ~ 60 Příruba G mm H mm J mm ± 0, K mm ± 0, L mm ± 0, ,4 x 59,4 75 M Ø mm 45h6 45h6 65h6 90h6 100h6 N mm O mm AA Ø mm 5,3 6,3 8,4 10,1 / M12 12,0 / M14 AB Ø mm M5 M6 M8 AC Ø mm 12,0 / M14 Beran Uchycení beranu P mm Ø x x x x 65 Otvor beranu Q Ø mm 6H7 10H7 20H7 20H7 20H7 R mm S M5 M8 M10 M10 M10 T mm nejvyšší pracovní poloha U mm nejvyšší poloha beranu V mm pro otvor na kolík W mm ± 0, pro závit X mm Y M5 M6 M8 M8 Z Ø mm 5H7 5H7 8H7 8H7 Standardní lisovací profil V max přísuv s max. rychlostí beranu (bez zátěže) náraz jmen. silou pojezdová rychlost ¾ Smax ¼ Vmax Smax -Vmax zpětný zdvih s max. rychlostí beranu (bez zátěže) 58 Lisy SCHMIDT

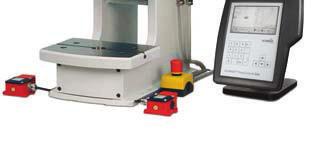

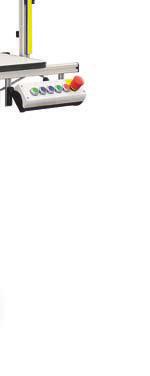

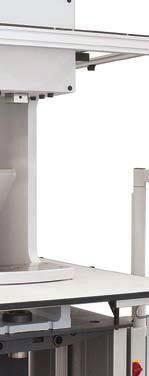

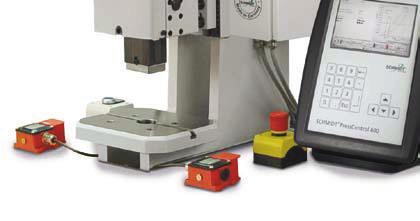

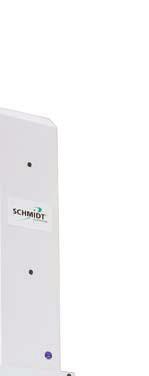

60 SCHMIDT ServoPress / TorquePress Ruční pracoviště se světelnou závorou Ruční pracoviště SCHMIDT ServoPress / TorquePress jsou dodávána připravena k provozu s podstavcem lisu, průhledným ochranným krytem a světelnou závorou. U těchto systémů se jedná o samostatná pracoviště, která lze dodat se všemi moduly SCHMIDT ServoPress / TorquePress. EG-BAUMUSTERGEPRÜFT DURCH Součásti dodávky jsou: Modul SCHMIDT ServoPress / TorquePress namontovaný na stojanu resp. portálu SCHMIDT PressControl 600 nebo PressControl 5000 se systémem otočného nosného ramene Podstavec lisu PU 20 / PU 40 Průhledný ochranný kryt se světelnou závorou Nastavitelná vzdálenost světelné závory, aby byl zaručen bezpečný odstup od nástroje Spínací skříň se zapojenými kabely Všechny systémy mají typovou zkoušku ES. Simply the best! 59

61 Pracoviště SCHMIDT ServoPress S lisovacími silami od 15 N do 150 kn ServoPress typ / / / 600 Rozměry samostatného pracoviště Šířka B mm ~ 1147 ~ 1147 ~ 1147 ~ 1147 ~ 1147 ~ 1147 Hloubka T mm ~ 886 ~ 886 ~ 952 ~ 936 ~ 1119 ~ 1221 Výška H min. mm Pracovní prostor BxHxT mm ~ 900 x 610 x 789 ~ 900 x 610 x 789 ~ 900 x 610 x 904 ~ 900 x 610 x 889 ~ 900 x 790 x 1170 ~ 900 x 790 x 1170 Střed beranu - světelná závora mm Hmotnost cca kg ServoPress typ / / / 600 Stojan Vyložení C mm Otvor ve stolu D Ø mm 20H7 20H7 40H7 40H7 40H7 40H7 Pracovní výška F mm Výška stolu K mm Velikost stolu B x T mm 160 x x x x x x 230 Odstavná plocha B x SL 6 mm 160 x x x x x x 760 O Ø mm SL 1 mm SL 2 mm SL 3 mm SL 4 mm SL 5 mm SL 6 mm SH 1 mm SH 2 mm SB 1 mm SB 2 mm SH 2 T C SH 1 H B K F T SL 1 Ø D SL 3 SL 2 SL 4 SL 5 SL 6 O SB 1 SB , H B Rozměry vyjma ovládání a ovládacího panelu Vyžádejte si prosím podrobné rozměrové výkresy. CAD data naleznete ke stažení na stránkách 60 Lisy SCHMIDT

62 SCHMIDT PressControl Strojní řídicí jednotky Řídicí jednotky SCHMIDT PressControl 75, 600 a 5000 umožňují koncipování moderních výrobních procesů od jednotlivého pracoviště až po plnou automatizaci. Profitujte z naší odbornosti v oblastech: bezpečnostní technika typově odzkoušené přístroje procesní měřicí technika simultánní měřicí technika v procesu procesní dokumentace Řídicí jednotky SCHMIDT PressControl mají tyto vlastnosti Efektivita díky intuitivnímu uživatelskému rozhraní Rychlé a bezpečné nastavení procesů, např. pomocí dotykového displeje a funkce ručního kola s Teach In u jednotky SCHMIDT PressControl 600 a 5000 ve spojení se zařízením ServoPress / TorquePress Integrované PLC umožňuje ovládání dalších vstupů/výstupů resp. senzoriky/aktoriky a tím specifi cké vybavení pracoviště resp. zařízení Integrované zpracování měřicích dat je necitlivé vůči rušivým vlivům (EMC). Z toho plyne vysoká jistota měření celkového systému Se zapojením bezpečnostní techniky se z celkového systému stává typově odzkoušené samostatné pracoviště Servisní funkce, jako např. aktualizace firmwaru přinášejí záruku fungování v budoucnosti Zajištění kompletní procesní dokumentace s jednoznačně sledovatelným přiřazením součástí SCHMIDT PressControl 75 SCHMIDT PressControl 5000 RT SCHMIDT PressControl 600 SCHMIDT PressControl 5000 HMI Simply the best! 61

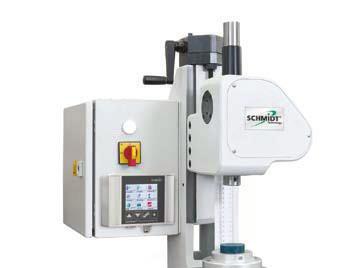

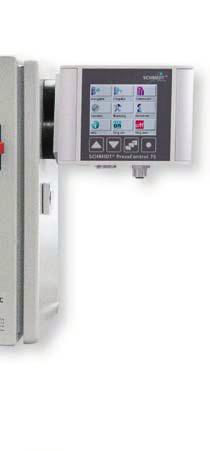

63 SCHMIDT PressControl 75 Funkcionalita na minimální ploše Vysoce kompaktní a přesto multifunkční řídicí jednotka SCHMIDT PressControl 75 se používá v lisovacích systémech SCHMIDT ElectricPress SCHMIDT PneumaticPress SCHMIDT HydroPneumaticPress Jednoduché a intuitivní ovládání pomocí TFT dotykového displeje umožňuje uživateli rychle a efektivně nastavit nebo změnit průběh procesu. Specifická procesní data lze ukládat až do 24 datových záznamů a v případě potřeby je opět vyvolat. Ve spojení s modulem SCHMIDT SafetyModule lze realizovat ruční pracoviště s dvouručním spouštěním, ochrannými dveřmi nebo světelnou závorou s typově odzkoušenou bezpečnostní technikou. Technické údaje Napájecí napětí 24 V DC Proud < 3 A Provozní teplota 0-40 C Provozní teplota IP 54 Rozhraní protokol RK512 I / O: 4 digitální vstupy a výstupy (předběžně přidělení pro provozní režimy) CANopen pro PRC-Gateway nebo CANopen Kompakt Box IP 2401 Elektrické připojení všechny přípojky jsou zasunovací Displej 2,8" dotykový procesní informace Ovládání 4 funkční klávesy ve 3 jazycích Provozní režimy dvouruční spouštění pomocí SafetyModule světelná závora s jednotkou SafetyModule tlačítko Start pro provoz bez SafetyModule kontrola obrobku ovládání posuvného stolu zahájení zpětného zdvihu externím signálem Ovládací funkce počitadlo kusů nebo předvolitelný čítač režim seřizování doba setrvání v dolním mrtvém bodě správa uživatelů funkce vyfukování/ofukování Rozměry 90 x 120 x 60 (v x š x h) Montáž připevňovací šrouby, magnetický držák SCHMIDT ElectricPress 43 s řízením PressControl 75 a modulem SafetyModule Magnetický držák, volitelně s montáží z boku nebo vzadu 62 Lisy SCHMIDT

64 SCHMIDT PressControl 600 Řídicí jednotka s integrovaným PLC a řízením procesních dat Jednotka SCHMIDT PressControl 600 s integrovaným PLC a řízením procesních dat slouží k inteligentnímu procesnímu řízení lisů SCHMIDT ManualPress, SCHMIDT (Hydro)Pneumatic- -Press, SCHMIDT ElectricPress (všechny s kontrolou procesů) nebo SCHMIDT ServoPress / TorquePress. Za pomoci jednotky SCHMIDT PressControl 600 lze realizovat i další automatizační úkoly týkající se lisovacího procesu. Řídicí jednotka Všechny prvky systému podílející se na procesu a data jsou centrálně řízeny a spravovány řídicí jednotkou SCHMIDT PressControl 600. Standardní systémová konfi gurace již zahrnuje základní programování, speciální aplikace lze doplnit. Integrovaný ovládací panel Integrovaný ovládací panel jednotky SCHMIDT PressControl 600 s kompletním uživatelským rozhraním slouží k parametrizování a obsluze řídicí jednotky a k vizualizaci, správě a dokumentaci procesních dat (řízení datových vět). Vlastnosti Uživatelsky přívětivé, intuitivní ovládání pomocí menu na bezdotykovém displeji Individuální uspořádání uživatelského rozhraní Blok číslicových kláves formou integrované fóliové klávesnice pro zadávání číselných hodnot a výběr funkcí Funkčním klávesám (softkeys) jsou na různých úrovních přiřazovány různé funkce a zjednodušují tak manipulaci Vyhodnocování kvality pomocí oken síly a dráhy a tolerancí dráhy, a tím bezpečné rozpoznání vadných dílů u lisů s kontrolou procesů Softwarové ruční kolo pro seřizovací režimu u SCHMIDT ElectricPress (s kontrolou procesů) nebo SCHMIDT Servo- -Press / TorquePress), volitelně externí ruční kolo jako handheld (připojení přes SCHMIDT PRC Gateway) Vhodné do průmyslového prostředí, i pro surové prostředí Krytí IP 54 Software SCHMIDT DataBase obsahuje veškerá historická procesní data v jedné databázi; díky SCHMIDT PRC OPC se výměna dat stává de facto standardem automatizace. Technické údaje Průmyslový počítač Jednotka Sběrnice Rozhraní Ovládací panel Displej Napájecí napětí Montáž integrované PLC integrované CNC (u SCHMIDT ServoPress / TorquePress) inteligentní řízení procesů diagnostické a servisní funkce operační systém Linux Solid State Drive CANopen s možnostmi připojení: - 1 SCHMIDT ManualPress 3xx, 1 SCHMIDT (Hydro)Pneumatic Press, 1 SCHMIDT ElectricPress (všechny s procesní kontrolou) nebo 1 SCHMIDT ServoPress / TorquePress - SCHMIDT PRC Gateway - CANopen Kompakt Box EtherNet TCP/IP PROFIBUS (volitelně přes externí CANopen/ PROFIBUS-Gateway) PROFINET (volitelně přes externí CANopen/ PROFINET-Gateway) EtherCAT (volitelně přes externí CANopen/ EtherCAT-Gateway) EtherNet (10/100 MBit) 2 x USB intuitivní uživatelské rozhraní diagnostické a servisní funkce integrovaný 7" širokoúhlý TFT monitor (800 x 480 s dotykovým displejem) 24 V DC s integrovaným UPS mech. adaptér VESA 75 pro volitelný držák na stůl nebo stěnu a držák pro kryt SCHMIDT PRC DataBase Simply the best! 63

65 SCHMIDT PressControl 600 Systémová architektura Řídicí jednotka SCHMIDT PressControl 600 slouží stejnou měrou k ovládání zařízení i monitorování procesů. Použité hardwarové a softwarové komponenty tvoří jednu systémovou koncepci s chováním v reálném čase. Zaručuje to systémová architektura se sběrnicí CANopen. Jejím prostřednictvím se ovládají lisy SCHMIDT ManualPress, SCHMIDT (Hydro-) PneumaticPress, SCHMIDT ElectricPress (všechny s kontrolou procesů) nebo SCHMIDT ServoPress/TorquePress a vyměňují naměřené údaje a vstupní/výstupní data. Komunikace s jinými systémy může probíhat přes: CANopen EtherNet (OPC-Server) PROFIBUS (volitelně přes externí CANopen / PROFIBUS-Gateway) PROFINET (volitelně přes externí CANopen / PROFINET-Gateway) EtherCAT (volitelně přes externí CANopen / EtherCAT- Gateway) SCHMIDT ManualPress s kontrolou procesů SCHMIDT PneumaticPress SCHMIDT HydroPneumaticPress SCHMIDT ServoPress / TorquePress SCHMIDT ElectricPress SCHMIDT PRC DataBase Windows PC EtherNet TCP / IP ovládání zařízení nebo nebo nebo nebo Gateway E / A Schnittstelle CANopen Kompakt Box CANopen SCHMIDT PressControl 600 USB CANopen PRC Gateway SCHMIDT Gateway ovládání zařízení E / A digitální/analogové čtečka čárových kódů Gateway SCHMIDT PRC Gateway 2 přípojky CANopen pro řízení (Master) a MDE (Slave), napájecím napětím 24 V Rozhraní 24 V se 16 vstupy a 16 výstupy Odolnost proti zkratu a přetížení Stavové LED pro sběrnici CAN a vstupy/výstupy Enkodérové rozhraní pro externí ruční kolo jako handheld Napájecí napětí 24 V DC Montáž na DIN lišty 64 Lisy SCHMIDT

66 SCHMIDT PressControl 5000 Kompaktní řídicí jednotka pro inteligentní regulaci procesů Řídicí jednotka 5000 RT Všechny prvky systému účastnící se procesu a data jsou centrálně řízeny a spravovány řídicí jednotkou SCHMIDT PressControl 5000 RT. Integrované rozhraní PROFIBUS umožňuje zapojení lisovacího systému jako inteligentní PROFIBUS slave do stávajících PROFIBUS sítí. Nastavení parametrů, obsluha a programování probíhá prostřednictvím softwarových komponent, které se instalují na ovládacím panelu SCHMIDT PressControl 5000 HMI nebo na uživatelském PC. Standardní systémová konfi gurace již zahrnuje základní programování pro různé lisovací profi ly, speciální aplikace lze dodatečně naprogramovat. SCHMIDT PRC DataBase Software SCHMIDT DataBase obsahuje veškerá historická procesní data v jedné databázi; díky SCHMIDT PRC OPC se výměna dat stává de facto standardem automatizace. Ovládací panel 5000 HMI Ovládací panel SCHMIDT PressControl 5000 HMI s kompletním uživatelským rozhraním slouží k parametrizování a obsluze řídicí jednotky SCHMIDT PressControl 5000 RT a k vizualizaci, správě a dokumentaci procesních dat (řízení datových vět). Technické údaje 5000 RT Průmyslový počítač integrované PLC integrované CNC s plně digitální regulací pohonu (integrovaným regulačním obvodem síly, polohy a rychlosti) až pro 6 os inteligentní regulace procesů diagnostické a servisní funkce operační systém Linux montáž na DIN liště (TS 35) podle EN (35 mm x 7,5 mm) Jednotka integrovaný pevný disk 30 GB Sběrnice CANopen s možnostmi připojení: - 6 modulů SCHMIDT ServoPress/Torque- Press nebo NC os a lisů s kontrolou procesů SCHMIDT ManualPress, SCHMIDT (Hydro) PneumaticPress a SCHMIDT ElectricPress - SCHMIDT PRC Gateway - přes 2000 vstupů/výstupů EtherNet TCP/IP PROFIBUS: - rozhraní PROFIBUS Slave - 48 Byte vstupní/výstupní data PROFINET (volitelně přes externí CANopen / PROFINET-Gateway) EtherCAT (volitelně přes externí CANopen/ EtherCAT-Gateway) Rozhraní EtherNet (10/100 Bit) 6 x USB 2 x RS 232 (COM 1 / COM 2) pro diagnostické účely 4 galvanicky oddělené digitální vstupy (24 V) 4 galvanicky oddělené digitální výstupy (24 V) EMC podle požadavků zákona o elektromagnetické kompatibilitě Elektrické napájení 24 V DC s integrovaným UPS Teplota prostředí 0 40 C Technické údaje 5000 HMI Ovládací panel intuitivní uživatelské rozhraní diagnostické a servisní funkce operační systém Microsoft Windows 7 Bildschirm integrovaný 19" TFT monitor (rozlišení SXGA) s dotykovým displejem Jednotka integrovaný pevný disk 80 GB Rozhraní 1 x klávesnice PS / 2 1 x VGA 3 x USB 1 x RS x EtherNet (10 /100 MBit) EMC podle požadavků zákona o elektromagnetické kompatibilitě Elektrické napájení 24 V DC Příkon proudu 4 A Teplota prostředí 0 40 C Krytí IP 54 Hmotnost cca 15 kg Simply the best! 65

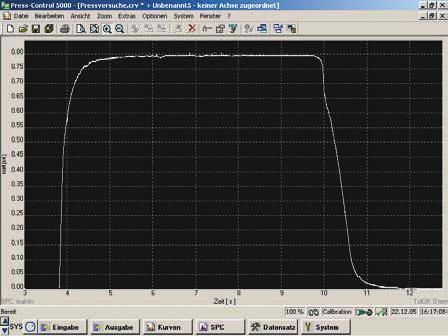

67 SCHMIDT PressControl 5000 Systémová architektura Řídicí jednotka SCHMIDT PressControl 5000 slouží stejnou měrou k ovládání zařízení i monitorování procesů. Použité hardwarové a softwarové komponenty tvoří jednu systémovou koncepci s chováním v reálném čase. Zaručuje to systémová architektura se sběrnicí CANopen. Jejím prostřednictvím se při tom ovládá až 6 modulů ServoPress/TorquePress nebo jiné NC osy a vyměňují zaznamenaná naměřená data a data vstupů/výstupů. Dále existuje možnost připojení lisů SCHMIDT ManualPress, SCHMIDT ElectricPress (všechny s kontrolou procesů) a SCHMIDT (Hydro)PneumaticPress přes CANopen. Komunikace s jinými systémy může probíhat přes: CANopen EtherNet (OPC-Server) Sběrnice PROFIBUS PROFINET (volitelně přes externí CANopen/ PROFINET-Gateway) EtherCAT (volitelně přes externí CANopen/ EtherCAT-Gateway) SCHMIDT PressControl 5000 HMI čtečka čárových kódů SCHMIDT ManualPress s kontrolou procesů SCHMIDT PneumaticPress SCHMIDT HydroPneumaticPress SCHMIDT ServoPress / TorquePress (6 Module) SCHMIDT PRC DataBase Windows PC SCHMIDT ElectricPress EtherNet TCP / IP ovládání zařízení SCHMIDT PressControl 5000 RT CANopen SCHMIDT PRC Gateway ovládání zařízení E / A digitální/analogové NC-Achse Gateway Gateway Externí ruční kolo jako handheld pro řídicí jednotky SCHMIDT PressControl 600 a 5000 RT ve spojení se SCHMIDT ElectricPress nebo SCHMIDT Servo- Press / TorquePress, připojení přes SCHMIDT PRC Gateway. CANopen Kompakt Box 16 digitálních kombinovaných vstupů/výstupů (8 vstupů a 8 výstupů), volitelně využitelných jako vstup a výstup (24 V) Konektor 4-pinový M8 šroubovací 66 Lisy SCHMIDT

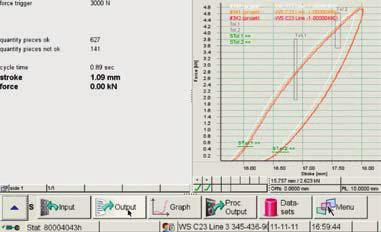

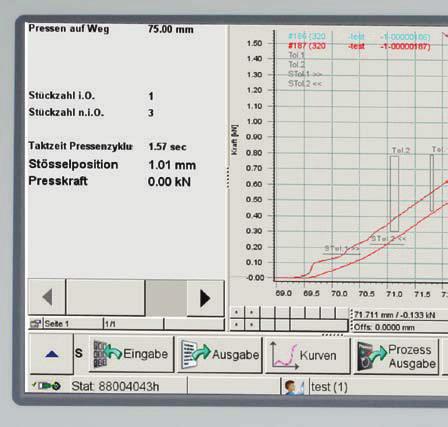

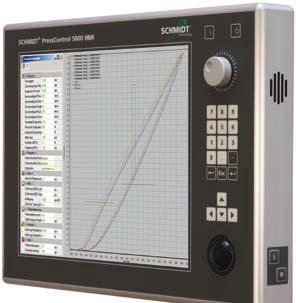

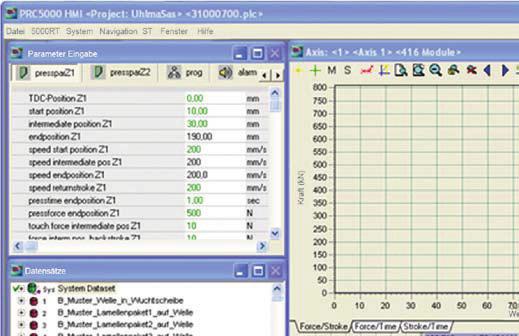

68 Uživatelské rozhraní pro profesionální spojování Pro jednotky PressControl 600 a 5000 Uživatelské rozhraní pro profesionální spojování je u řídicí jednotky SCHMIDT PressControl 600 a 5000 předinstalováno. Funkcionalita byla speciálně vyvinuta pro montážní operace s bezprostřední reakcí na proces. K dispozici jsou tyto funkce: vizualizace procesů řízení procesních dat vývojový nástroj (PLC editor) SCHMIDT PRC DataBase volitelně Vlastnosti Jednoduché a rychlé parametrizování procesů Stanovení datových záznamů a lisovacích profi lů parametrizováním Optimalizace procesů díky přepínání mezi zobrazeními procesů (F/s, F/t, s/t) Jednoduché defi nování a vyhodnocování procesů přes pozorovatele kvality 12 pozorovatelů kvality lze libovolně defi novat jako okna F/s nebo tolerance dráhy Bezpečné rozpoznání vadných dílů Jednoznačná dokumentace a přiřazení součástí Software PLC k volnému programování procesů Uživatelské rozhraní SCHMIDT PRC Všechny tolerance lze použít i invertovaně (zablokované oblasti) Tolerance dráhy lze přizpůsobit stoupání křivky. Uživatelské rozhraní SCHMIDT PRC 5000 Simply the best! 67

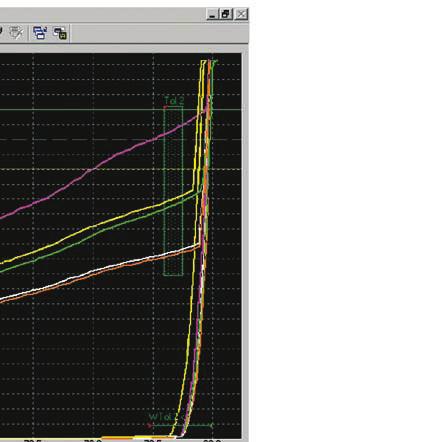

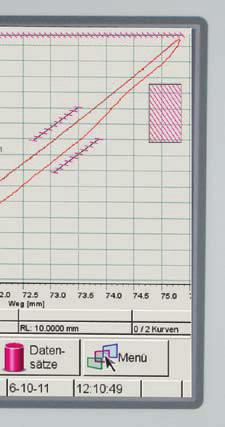

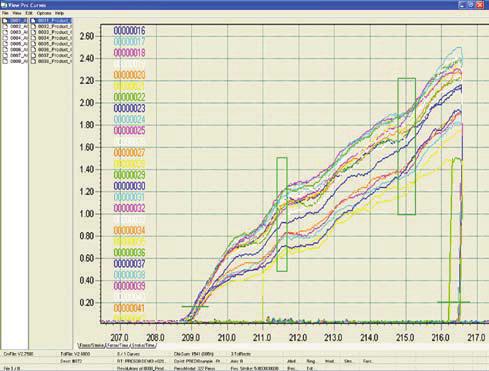

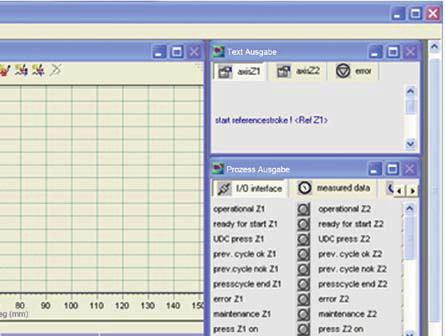

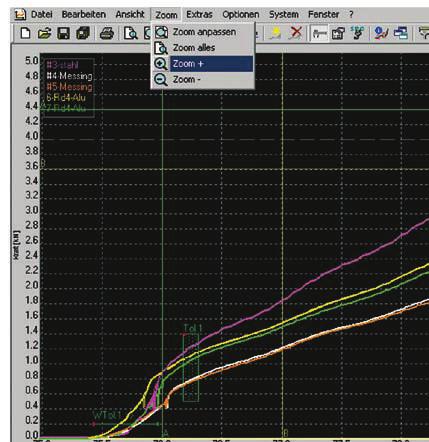

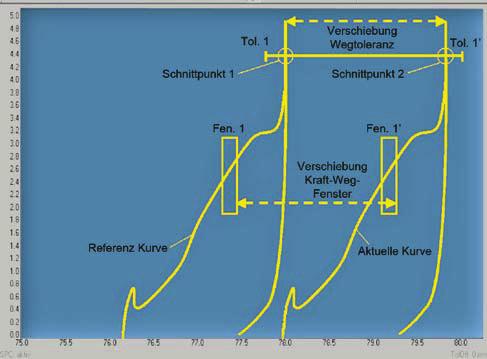

69 Vizualizace a procesní analýza Pro jednotky PressControl 600 a 5000 Plocha pro vizualizaci Důležité veličiny pro posuzování kvality lisovaných spojů jsou lisovací síla a lisovací dráha. Data těchto měřených veličin se během procesu zachycují a prostřednictvím softwaru znázorňují jako průběhová křivka síla-dráha F/s, nebo F/t popř. s/t. K zajištění kvality spojovacího procesu jsou k dispozici tři volně defi novatelné tolerance ve formě oken síla-dráha a tolerancí dráhy. Pomocí těchto kritérií je možné přesně monitorovat oblasti, které jsou z hlediska kvality kritické. Jestliže nejsou tolerance ve sledovaných oblastech křivky dodrženy, mohou podle druhu aplikace následovat příslušné reakce (např. selekční opatření). Pomocí softwaru lze velice snadno nastavit toleranční kritéria a přesně znázornit průběhové křivky. Pro posouzení průběhových křivek je významný nejen pracovní zdvih, ale i zpětný zdvih. Vysoké rozlišení našich měřicích systémů umožňuje velký počet měřicích bodů, které jsou nutné pro procesně bezpečné vyhodnocení. Funkce Zoom a funkce měření, které jsou v softwaru integrovány, proto umožňují podat podrobnou výpověď o spojovacích procesech. Zoombereich Křivka musí oknem probíhat zleva doprava Messcursor Tolerance dráhy v pracovním zdvihu Tolerance dráhy ve zpětném zdvihu Procesní analýza Grafické znázornění síly a dráhy Procesní analýza Grafické znázornění síly a času Procesní analýza Grafické znázornění dráhy a času 68 Lisy SCHMIDT

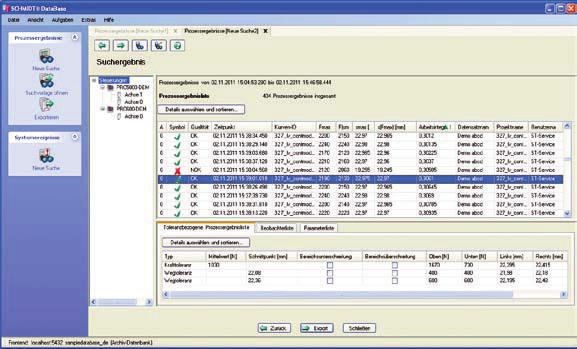

70 SCHMIDT PRC DataBase, Datenbank-Software Pro jednotky PressControl 600 a 5000 SCHMIDT PRC DataBase je volitelný software pro modulární řídicí systém SCHMIDT PressControl 5000 nebo SCHMIDT PressControl 600. Databázový software slouží k ukládání a vyhodnocování dat vznikajících v řídicím systému - zadání a výsledků procesů zejména z hlediska zajištění kvality. SCHMIDT PRC DataBase Vlastnosti Dokumentace Analýza Zajištění kvality Traceability (zpětná sledovatelnost) Export dat ve formátu CSV Rozhraní Q-DAS s certifi kací SCHMIDT PRC OPC Výměna dat prostřednictvím faktického standardu automatizace V prostředí automatizace získává datová komunikace, zejména s nadřízenými systémy a řídicí úrovní, stále větší význam. OPC defi - nuje rozhraní nezávislé na výrobci. Všichni zainteresovaní účastníci komunikace už pouze musejí toto rozhraní podporovat. Komponenty podporující OPC lze kombinovat jako prvky stavebnice. Simply the best! 69

71 Propojovací software a hardware SCHMIDT Komunikace s nadřazeným řídicím systémem se u řídicí jednotky SCHMIDT PressControl uskutečňuje přes standardizovaný propojovací program. Všechny relevantní systémové stavy a detekce špatných dílů probíhají přes jednoduchou výměnu signálů od jedné řídicí jednotky k druhé. Výrobní data uložená v záznamech lze vyvolat pomocí PLC programu. Jestliže se například nástroje vybaví jednoznačným identifi kačním kódem, přizpůsobí se výrobní data automaticky specifi ckému procesu. Všechna běžná fyzická rozhraní jako rozhraní vstupů/výstupů CANopen PROFIBUS PROFINET (přes CANopen / PROFINET-Gateway) EtherCAT (přes CANopen / EtherCAT-Gateway) lze použít k výměně signálů s automatizačním prostředím. SCHMIDT MoveTol Patentovaný přesah tolerančních dat pro jednotky PressControl 600 a 5000 Montážní díly podléhají určitým výrobním tolerancím. Výsledkem rozměrových odchylek dílů je přesazení křivek v oknu s křivkami. Křivky dílů s většími tolerančními odchylkami pak mohou ležet mimo stanovené hranice tolerance a jsou deklarovány jako vadný díl. Pomocí funkce Přesah tolerančních dat lze zohlednit výškové tolerance dílů. Defi novaná okna tolerancí a dráhové tolerance se posunou o vzdálenost k referenční pozici. Potom se provede hodnocení dobrý/špatný díl. Přesah tolerančních dat vztažený k volně volitelným referencím 70 Lisy SCHMIDT

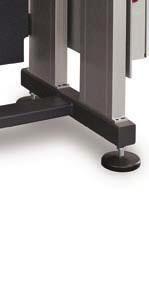

72 Podstavec lisu SCHMIDT Důležitý aspekt ergonomie Podstavce lisu PU 20 a PU 40 SCHMIDT poskytují bezpečné ustavení všech lisovacích systémů SCHMIDT bez vibrací. Oba podstavce lisu jsou k dispozici ve dvou variantách: Pevné sloupy ve stupních po 10 mm od 780 do 1080 mm Elektricky výškově nastavitelné plynulé nastavení pracovní výšky od 725 mm do 1075 mm K** * K** Z H Z PU 20 se dvěma variabilními sloupy PU 40 se čtyřmi pevnými sloupy PU 40 se čtyřmi variabilními sloupy Technické údaje PU 20 (2 sloupy) PU 40 (4 sloupy) pevné sloupy H stupně po 10 mm 780 mm mm 780 mm mm el. výškově nastavitelné sloupy Z plynule 725 mm mm 725 mm mm zvedací síla kg šířka x hloubka mm 598 x x 797 hmotnost: pevné výškově nastavitelné kg podložka na nohy kg * výška H je měřena od podlahy ke hraně desky lisu ** fi xní rozměr stojanu podstavce Z, výsledná výška stolu lisu se mění dle typu stojanu (viz rozměr K příslušné kapitoly lisu) Příklad Typ stojanu č. 29 K = 141 mm Podstavec (725 mm až 1075 mm) a deska lisu 141 mm Celková výška k desce lisu plynule nastavitelná od 866 mm do 1216 mm Čtyřsloupové portály SCHMIDT Čtyřsloupové portály SCHMIDT se používají u ručních pracovišť, stejně jako u automatizovaných montážních linek a jsou vhodné pro všechny lisy SCHMIDT s výjimečnými požadavky na pracovní prostor. Abychom vyhověli rozmanitosti aplikací a případů použití, provádíme dimenzování zařízení specifi cky podle vašich potřeb. Je možné zohlednit všechny individuální požadavky. Díky vlastní výrobě lze realizovat krátké dodací doby. Pro nabídku potřebujeme funkční rozměry (viz tabulka). Vlastnosti Základní deska lakovaná: RAL 7035 (světle šedá) křížová drážka ve tvaru T H7 středový otvor 40 H7, jiné po dohodě Krycí deska lakovaná: RAL 7035 (světle šedá) schéma vrtaných otvorů pro potřebný lis sloupy lakované: RAL 7035 (světle šedá) Simply the best! 71

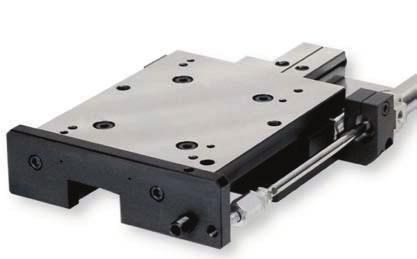

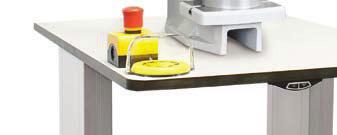

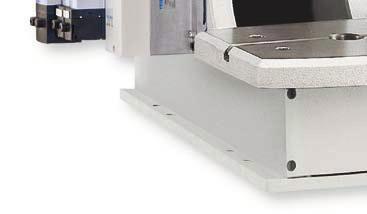

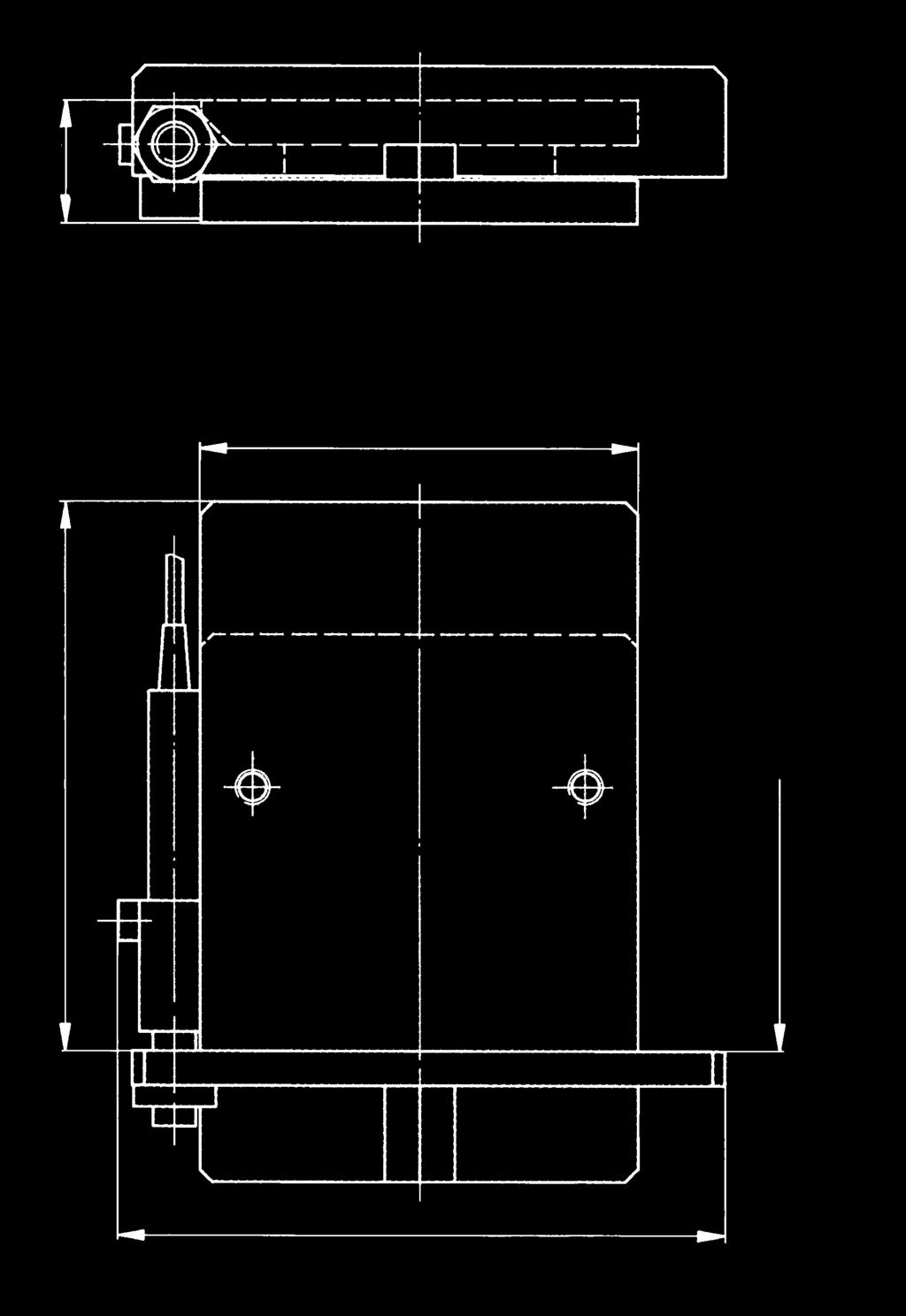

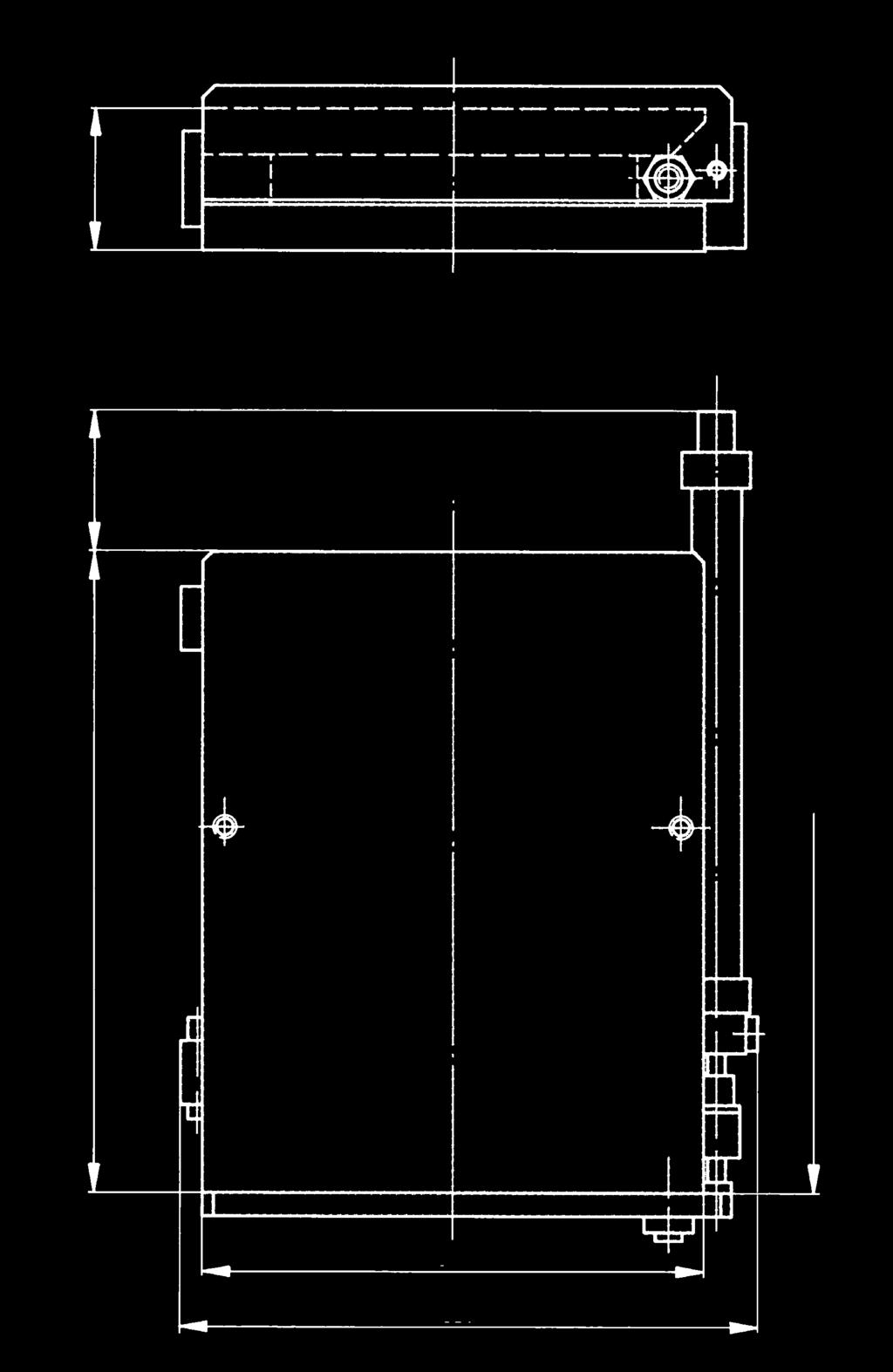

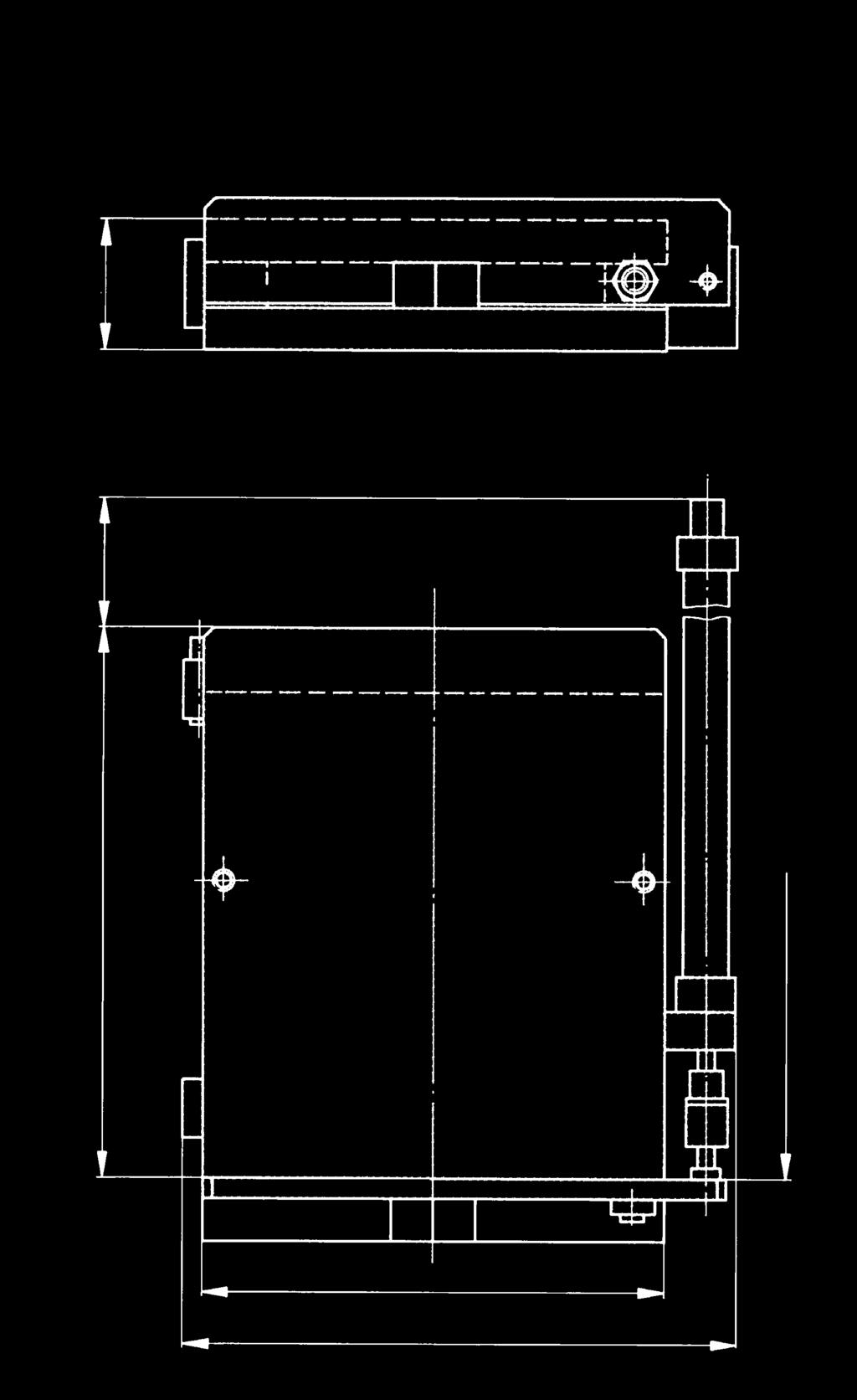

73 Posuvné stoly SCHMIDT Pro racionální výrobu Posuvné stoly SCHMIDT jsou koncipovány speciálně pro vysoké síly lisovacích systémů a polohují s vysokou přesností proti nastavitelnému dorazu. Lze je obzvlášť hospodárně využít u vysokých dílů a při vkládání mimo nebezpečnou oblast. Lze je v závislosti na typu zabudovat jak podélně, tak příčně a jsou vhodné pro automatické pracovní postupy. Vlastnosti Křížová válečková ložiska pro vysoce přesné vedení Možnost nastavení vedení stole bez vůle Držení v pracovní poloze díky pneumatickému válci Snímání polohy pneumatického válce Integrované tlumiče nárazů zabraňují tvrdému narážení v koncových polohách V automatickém režimu možnost polohování pomocí pneumatického válce Lis zdvihu spouští integrovaný, indukční přibližovací spínač SCHMIDT posuvný stůl ST 45 P podélný ST 10 / ST 10 P (zdvih 80 mm) ST 45 P (zdvih 130 mm) ST 140 P (zdvih 160 mm) Hub 80 Hub Hub SCHMIDT posuvný stůl ST 45 P příčný s deskovým adaptérem k připevnění na stole lisu ~ ~205 ~265 Typ ST 10 ST 10 P ST 45 ST 45 P ST 140 P Zatížení tlakem kn Zdvih mm 80, , , , , 200, 250, 300 Vhodný pro typ lisu 20, 23, 24, 320, 323,* 20, 23, 24, 320, , 23, 24, 25, 27, 32, 33, 34, 61, 62, 65, 320, 323, 327, 361** 20, 23, 24, 25, 27, 32, 33, 34, 61, 62, 65, , 327, , 36, 65, 68, 74, 76, 329, 362, 365, 368, 374, 376 SCHMIDT posuvný stůl ST 45 s rukojetí, ruční Ruční lisy do 10 kn do 10 kn všechny všechny ServoPress 405, 415, , 415, 416 do 420 do 420 všechny Tlumiče nárazů Rukojeť Způsob ovládání ručně pneumaticky ručně pneumaticky pneumaticky Fixační a upevňovací otvory na požádání standard * všechny lisy ManualPress < 10 kn ** všechny lisy ManualPress Speciální provedení pro velmi dlouhé zdvihy na požádání ruční = bez válců, bez senzoriky, bez tlumičů nárazů 72 Lisy SCHMIDT

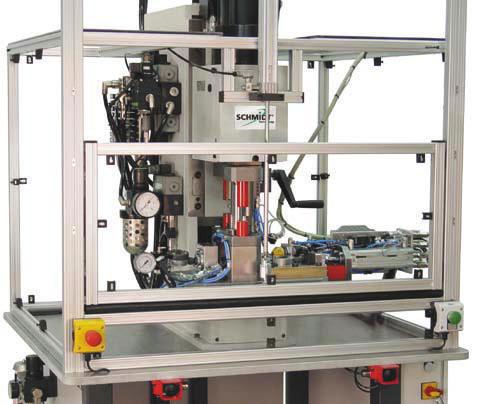

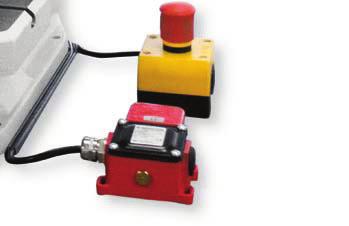

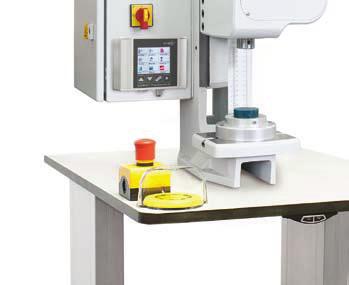

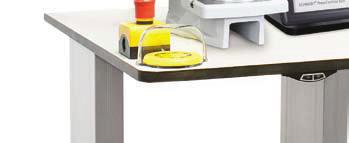

74 Individuální pracoviště SCHMIDT Bezpečnostní koncepty Pomocí řídicí jednotky SCHMIDT PressControl 75 nebo 600 lze realizovat dvouruční a automatický provoz. Individuální pracoviště SCHMIDT mají typovou zkoušku ES. Bezpečnostní technika včetně pneumatického systému je provedena dvoukanálově. Světelná závora s průhledným ochranným krytem Řízení světelnou závorou nabízí maximální bezpečnost pro obsluhu. Nebezpečný prostor je před zásahy chráněn makrolonovými deskami. Na vkládací straně zabezpečuje světelná závora přístup do nebezpečného prostoru. Při zásahu do nebezpečného prostoru se pracovní proces okamžitě přeruší a lis se zastaví. Cyklus může automaticky pokračovat po opuštění nebezpečného prostoru. Ve spojení s modulem SCHMIDT ServoPress představuje řízení světelnou závorou základní variantu. Lis lze prostřednictvím světelné závory spouštět. V závislosti na případu použití lze volit mezi jednotaktním nebo dvoutaktním spouštěním. Dvouruční bezpečnostní obvod V základním provedení jsou lisy SCHMIDT PneumaticPress, HydroPneumaticPress a SCHMIDT ElectricPress vyráběny s dvouručním bezpečnostním obvodem. Je nutné, aby obsluhující osoba držela oba spínače ve spouštěcí poloze. Předčasné uvolnění spínače má za následek přerušení zdvihu lisu. To platí pro všechny polohy nad automatickým převzetím zdvihu, které je defi nováno tak, že je ukončen nebezpečný zavírací pohyb. Od bodu převzetí zdvihu pokračuje zdvih automaticky. Průhledný ochranný kryt s pneumatickými posuvnými dveřmi Varianta s pneumaticky poháněnými bezpečnostní dveřmi je ze všech stran chráněna makrolonovými deskami. Spuštěním pomocí ručního nebo nožního spínače se bezpečnostní dveře nejprve zavřou a zablokují. Monitorování probíhá dvoukanálově. Jakmile došlo k zablokování, lisovací cyklus se automaticky spustí. Simply the best! 73

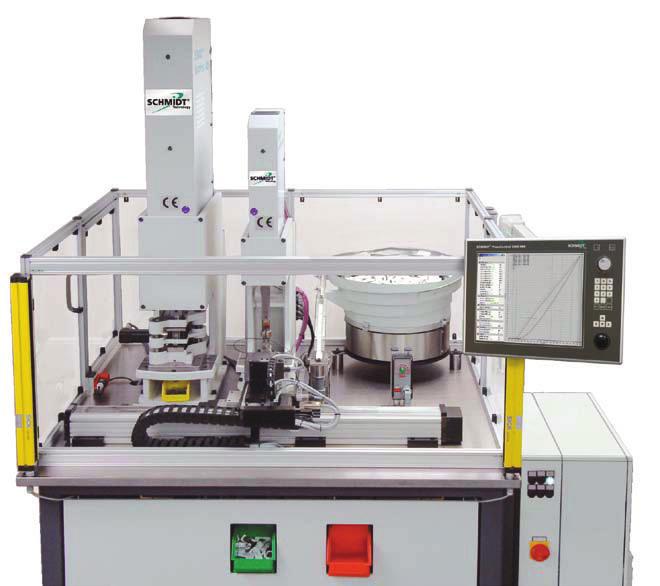

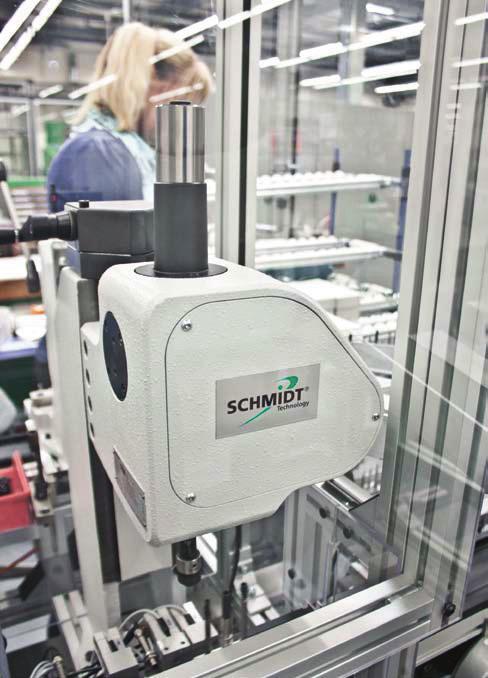

75 Specifická zákaznická řešení SCHMIDT Lis je centrální komponenta kompletních systémů vyvíjených společností SCHMIDT Technology. Pro koncipování, plánování a realizaci vyvíjí projektový tým specializovaných inženýrů řešení podle vašich požadavků. Paleta při tom sahá od částečně automatizovaného ručního pracoviště až po plně integrované montážní linky. Bohaté zkušenosti s nejrůznějšími aplikacemi a široké spektrum lisů umožňují realizaci ekonomicky efektivních systémů. Ty samozřejmě zahrnují kompletní automatizační příslušenství, jako například podávání dílů nebo manipulační systémy. Pro bezpečné zvládnutí spojovacího procesu je v neposlední řadě rozhodující použitá nástrojová technika. K jejímu dimenzování a optimalizaci jsou kromě designových nástrojů k dispozici také rozsáhlá zkušební zařízení. Při nákupu zařízení jsou samozřejmě vždy ústředním tématem pořizovací náklady. Neméně důležité jsou však náklady na provoz, údržbu, zkoušky a zmetky. Teprve s přihlédnutím k těmto nákladům lze provést ekonomicky správnou investiční kalkulaci. Vedle flexibilních lisů tvoří kvalitní řídicí a bezpečnostní technika základ pro ekonomicky efektivní výrobu. Inteligentní montáž, nízké procento zmetků a bezpečné oddělování dobrých a vadných dílů jsou klíčem k vysoké spolehlivosti výroby. Vaše požadavky považujeme za výzvu a rádi pro vás vyprojektujeme optimální řešení šité na míru. SCHMIDT ElectricPress 43 / 343 Automation Jednoduché a rychlé zapojení do automatizačního prostředí; pro nové projektové koncepty nebo integraci / substituci do stávajících linek. Šestiosý systém, řízený jednotkou SCHMIDT PressControl 5000 RT ServoPress 420 ServoPress 416 NC pohon osa posuvu lisovacího nástroje NC chapač s NC polohovací osou x-y 74 Lisy SCHMIDT

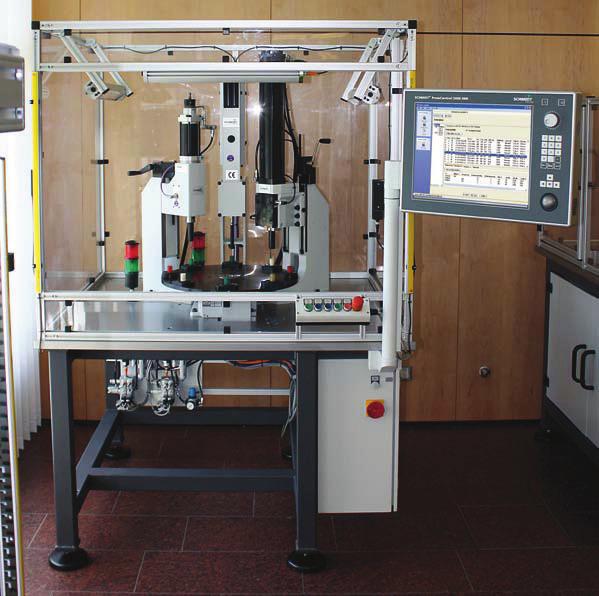

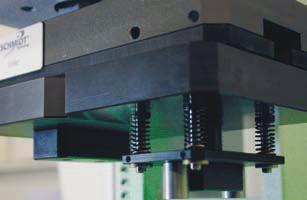

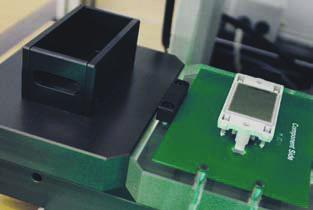

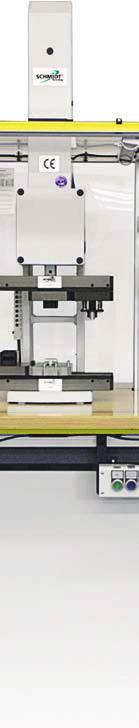

76 Specifická zákaznická řešení SCHMIDT Aplikace Press-Fit Technologie systémů SCHMIDT ServoPress je ideálním provozním prostředkem pro aplikace Press-Fit. Jak montáž tak i demontáž elektronických součástí lze optimálně provést pomocí integrované kontroly procesů a skutečné regulace síly. Spojení Press-Fit jako alternativa k pájení vyžaduje regulovaný a přesně defi novaný spojovací proces s realizací požadovaných, velmi nízkých rychlostí. Kruhové a lineární taktovací systémy SCHMIDT jsou základem ekonomicky efektivní racionalizace. Všechny lisovací systémy SCHMIDT lze integrovat do kruhového a lineárního taktovacího systému. Stroje jsou většinou koncipovány tak, že dochází k manuálnímu osazování. Stejně rozmanité jako požadavky jsou i provedení strojů. Projekt je realizován individuálně podle požadavků zákazníka. Aplikace Hybridní montážní buňka PneumaticPress s kontrolou síly a dráhy (vlevo) ServoPress s kontrolou síly a dráhy (střed) HydroPneumaticPress běžný (vpravo) Všechny lisovací systémy, kruhová taktovací jednotka a pneumatické komponenty jsou ovládány jednotkou SCHMIDT PressControl 5000 RT. Ta zaznamenává i všechna procesní data systémů s kontrolou síly a dráhy, která lze pak ukládat pomocí softwaru SCHMIDT DataBase do databáze. Simply the best! 75

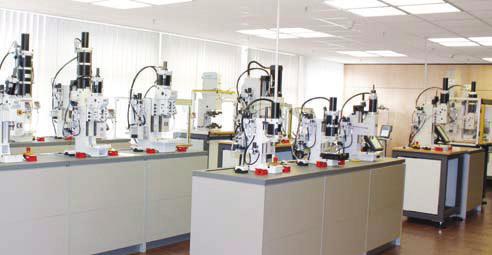

77 Servis / služby SCHMIDT Blízko k zákazníkovi díky perfektním službám Abychom vyhověli vysokým kvalitativním standardům moderní výroby a legislativním předpisům, jsou u lisovacích systémů nutné pravidelné kalibrace a bezpečnostní zkoušky podle normy DIN ISO 9000 a předpisů úrazové prevence. Společnost SCHMIDT Technology Vás podpoří při dodržování těchto požadavků rozsáhlým servisním balíčkem. Kalibrace SCHMIDT pro lisovací systémy s kontrolou síly a dráhy s řídicí jednotkou SCHMIDT PressControl přezkoušení měřicího systému kalibrace vystavení zkušebního certifikátu vč. zkušebního protokolu nálepka o kalibraci na stroji SCHMIDT Bezpečnostní kontrola pro všechny lisovací systémy SCHMIDT s typovou zkouškou ES. zkouška podle příslušných norem měření a kontrola dvouručního ovládání měření doběhu bezpečnostní zkouška funkčnosti všeobecná zkouška funkčnosti vystavení zkušebního protokolu nálepka o zkoušce na stroji SCHMIDT CompetenceCenter V našem bohatě vybaveném výstavním a testovacím centru jsou k dispozici naše lisy a lisovací systémy k provádění zkoušek. Od technického poradenství až k testům s nástroji zákazníků nebo poskytnutými zkušebními nástroji vás rádi podpoříme až do fáze výroby pilotní nebo nulové série. SCHMIDT TrainingCenter SCHMIDT Technology nabízí obsáhlá uživatelská školení a semináře týkající se komplexních technologických produktů. K obsahu těchto kurzů patří jak manipulace s výrobky, tak i bezpečné použití řídicího a procesního softwaru. SCHMIDT Technology je tak synonymem nejkvalitnějších produktů a jejich efektivního využití. Pro systémy se světelnou závorou Dodatečná zkouška podle příslušných norem Servisní linka Náš servis je Vám k dispozici ve všední dny od 7.30 do hodin (GMT +1). Okamžitá telefonická pomoc a reakční doba do 24 hodin u nás patří ke standardu. Přímé odevzdání nabídky na splnění rychlého servisního zákroku přímo na místě sníží Váš výpadek výroby na minimum. SCHMIDT DemoBus Naše lisovací technologie přijede do vašeho závodu. SCHMI- DT DemoBus je předváděcí automobil, který ukrývá výběr plně funkčních lisů a příslušenství. Prohlédnete si novinky v technologii spojování Získáte podrobný přehled o našich výrobcích Neztrácíte čas a šetříte náklady na cestu Prodiskutujete své aplikace s odborníky Provedení pokusů s vašimi obrobky (po předchozí dohodě) Náš servis je k dispozici na telefonním čísle +49 (7724) Lisy SCHMIDT
