CO JE NOVÉHO SOLIDWORKS 2019

Transkript

1 CO JE NOVÉHO SOLIDWORKS 2019

2 Obsah Právní ustanovení Vítejte v SOLIDWORKS Hlavní zdokonalení...15 Vylepšení výkonu...16 Pro více informací Uživatelské rozhraní...22 Vylepšení drobečkové navigace...22 Přizpůsobení záložek panelu úloh...22 Vylepšení náhledu minimalizovaných dokumentů...23 Přístupnost z klávesnice...23 Popisy pro spolupráci...24 Nástroj Změřit...24 Microsoft Surface Dial v SOLIDWORKS...24 Dialogové okno Otevřít...25 Otevření konfigurací dílů v režimu Zběžně zobrazit...25 Vylepšení naposledy otevřených dokumentů...26 Interakce přetažení rolety...26 Zpětná vazba stavu...27 Režim dotykového ovládání Základy SOLIDWORKS...28 Aplikační programové rozhraní...28 Změny možností systému a vlastností dokumentů...29 Určení výchozí složky pro uložení Instalace...34 Rychlejší stahování Správa systému...35 Admin Portal...35 Přiřazení členů k produktům...35 Filtrování produktů a služeb...35 Porovnávání geometrie v nástroji Upgrade Assistant...36 Vylepšený výkon funkce Pack and Go...36 Vylepšené zachycení problému v SOLIDWORKS Rx...36 Jazykové mutace pro nástroj Správce nastavení

3 Obsah 6 Sestavy...38 Vymezovací rámeček v sestavách...38 Správce PropertyManager vymezovacího rámečku...39 Okno Náhled součásti...40 Kosmetické závity...40 PropertyManager Defeature Obrys...41 Defeature Definování skupin...41 Rozložené pohledy...44 Vnější odkazy...45 Přezkoumání velkého návrhu...48 Úprava sestav v režimu přezkoumání velkého návrhu...48 Značka přezkoumání velkého návrhu...50 Omezení nástrojů v režimu Upravit sestavu...50 Magnetické vazby v přezkoumání velkého návrhu...51 Zjednodušený režim...51 Vazby...52 Automaticky uzamknout rotaci pro soustředné vazby na součásti Toolbox...52 Zakázání automatické aktualizace vazeb v Toolboxu...53 Seskupování vazeb a oddělování šroubů...54 Negativní hodnoty pro vazby Mezního úhlu v ovladači vazeb...55 Pole...56 Kruhová pole...56 Zahrnutí uživatelských vlastností do zrcadlené sestavy...56 Lineární pole...57 Vyhodnocení výkonnosti...58 Uložení sestavy ve formě dílu...58 Možnosti exportu u sestav uložených jako díly...59 PropertyManager Uložit sestavu jako díl...59 Vybrat identické součásti...61 Treehouse...62 Vytvoření uživatelských vlastností a vlastností určené konfigurací v aplikaci Treehouse...62 Zobrazit v pohledu seznamu...63 Výběr více souborů k importu...63 Vylepšení grafické plochy Treehouse...64 Možnosti Treehouse...64 Varování při vkládání složitých součástí SOLIDWORKS CAM...67 Přiřazení výchozích strategií k typům strojů...67 Korekce CNC pro prvky křivek...67 Zpomalení rohu a rychlost obloukového posuvu

4 Obsah Vylepšené obrábění zkosení...67 Vylepšení úpravy trasy nástroje...68 Vylepšení funkce obrábění podle tolerance...68 Více parametrů pro zkosené dříky CircuitWorks...69 Rozpoznávání dalších prvků SOLIDWORKS Features v aplikaci CircuitWorks SOLIDWORKS Composer...70 SOLIDWORKS Composer...70 Vylepšení dílny v knihovně animací a časové osy...70 Definování vlastních profilů importu...71 Možnost importu obálek sestavy...71 Import dat PMI...71 Vlastnosti popisu...72 Vlastnosti měření...72 Počet vybraných objektů se zobrazuje na stavovém řádku...73 Hledání kolaborativních objektů...73 Hledání příkazů v pásu karet...73 Vybrat sousední díly...73 Integrace softwaru SOLIDWORKS PDM...73 Nedefinované vlastnosti barev v knihovně animací...74 Vylepšení uživatelského rozhraní u aplikace SOLIDWORKS Composer...74 Vytváření verzí záložních souborů...75 Práce s pohledy...75 SOLIDWORKS Composer Sync...75 Vlastnosti převodu Možnosti okluze...75 Možnost importu obálek sestavy...76 Import dat PMI...76 Odstranění prázdných skupin po okluzi DimXpert...78 Kopírování schémat DimXpert do odvozených dílů...78 Prvky DimXpert...78 DimXpert pro sestavy...78 MBD Dimension Detailování a výkresy...79 Automatické aktualizace pohledu a výjimky...79 Konfigurování přesnosti kót a tolerancí...79 Zobrazení posuvníků...80 Ukazatel průběhu otevírání výkresu...81 Symboly úpravy tolerance ISO...82 Vylepšení výkonu Detailování a výkresy...85 Odebrané řezy

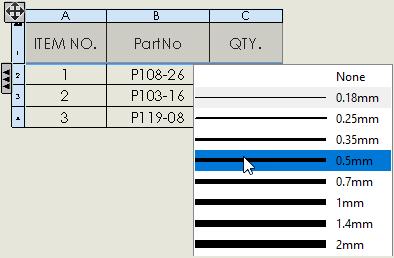

5 Obsah Tabulky...86 Změna tloušťky ohraničení buňky...86 Uživatelské vlastnosti ve zjednodušených kusovnících...88 Přizpůsobení záhlaví sloupce množství v kusovnících...88 Značky tabulky děr předpony, čísla a pořadí...89 Zahrnutí miniatur do kusovníků exportovaných do aplikace Microsoft Excel edrawings...91 Konfigurace v dílech SOLIDWORKS...91 Konfigurace v sestavách SOLIDWORKS...91 Funkčnost aplikace edrawings...91 Funkce aplikace edrawings Professional...92 Perspektivní pohledy...92 Používání okolní okluze...92 Uložit jako Web HTML...92 Podporované typy souborů v aplikaci edrawings SOLIDWORKS Electrical...95 Svorky černé skříňky...95 Jádra kabelu...95 Grafická reprezentace konektoru...95 Převod na výkres smíšeného schématu...96 Zakončení...96 Symbol vstupu/výstupu...96 Odkazy ve výkresech zpráv...96 Nástroj Makro...96 Možnost pro jednotky kót...97 Dosažení dialogového okna výkresu...97 Prvek přečíslování součástí...97 Správa verzí...97 Uložení symbolů do palety...97 Dialog pořadí zapojení vodičů...97 Vylepšení výkonu v SOLIDWORKS Electrical 3D SOLIDWORKS Flow Simulation...98 Přidružené cíle...98 Přizpůsobené parametry vizualizace...98 Úprava prvku Two-resistor z Průzkumníka součásti...98 Měření světelného toku na poloprůhledných površích...99 Obrázek toku...99 Parametry projektu...99 Parametry povrchů v řezech

6 Obsah 15 Import/export Export do formátu souboru PLY Exportování pomocí rozšířené reality Načítání dat mozaikování ze souborů CAD jiných výrobců SOLIDWORKS Inspection Doplňkový modul SOLIDWORKS Inspection Seznam vlastností Uživatelské vlastnosti Extrakce tabulky děr Podpora zón Samostatná aplikace SOLIDWORKS Inspection Integrace softwaru SOLIDWORKS PDM SOLIDWORKS Manage Přidání struktury složek referencí Alternativní možnosti pro vlastnosti mapování Výkonnost kusovníku Karta Kusovník indikátor obsahu Změna stavu SOLIDWORKS PDM prostřednictvím výstupu procesu Nástroj pro konfigurační soubor Kopírování vlastních hodnot do položek kusovníku Šablony dokumentů Zdvojené řádkové položky kusovníku Export konfigurace šablony Výběr skupiny polí Úplný webový klient Hodiny pro pracovní dny v projektech Importování dat kusovníku ze souboru aplikace Microsoft Excel Práce s neaktivními konfiguracemi v procesech Podokno Detail položky pro zobrazení kusovníku Objekty propojeného záznamu Konfigurace propojených záznamů Výběr objektu propojeného záznamu Definování mapování polí Definování mapování souvisejících a referenčních souborů Možnosti mapování kusovníku Mapování skupin polí na objekt propojeného záznamu Možnosti schématu číslování Vytváření propojených záznamů Primární reference Seznam naposledy otevřených dokumentů Synchronizace ručního množství Objekty typu odkazy hyperlink

7 Obsah Zlepšení funkčnosti synchronizace Text RTF v polích poznámek Záznamy SOLIDWORKS PDM na kartě Kde je použito Rozdělení automatického čísla Rozdělení projektů do fází Podpora interních součástí Obrázky miniatur souborů SOLIDWORKS PDM Aktualizace proměnných SOLIDWORKS PDM SOLIDWORKS MBD D PDF soubory Přidání zabezpečení pro soubory 3D PDF Možnost upravovat 3D PDF šablony Přejmenována záložka správce CommandManager Zkopírování schémat DimXpert napříč dokumenty Zobrazení kosmetických závitů a svarových housenek Zobrazení obecných tolerancí Podpora plechů v aplikaci MBD Velikost textu ve 3D pohledech Zobrazení modelu Typy výstupního souboru animace Vylepšení výkonnosti zobrazení modelu Vylepšení výkonu vykreslování Transformace textových vzhledů s nástrojem 3D textura Použití vzhledu textury Vytváření 3D textur Díly a prvky Vymezovací rámečky Vylepšení kosmetických závitů Vytváření částečných zkosení a zaoblení Odstranění děr z povrchů Aplikace FeatureWorks zachovává odkazy v pohledu na výkres Vložení dílu se specifickou konfigurací Těla sítí BREP Více nástrojů pro přípravu sítí Nástroj Segmentovat importované tělo sítě Určení tolerancí pro díry vytvořené Průvodcem dírami Miniaturní náhled bloků v Knihovně návrhů SolidWorks Používání detekce kolizí ve vícetělových dílech

8 Obsah 21 SOLIDWORKS PCB Bezplatná aplikace PCB Viewer Mechanicky orientovaný pracovní postup PCB Connector/Spolupráce ECAD-MCAD Tloušťka desky Podpora pro měď Převrácené součásti Skici děr s více obrysy Šablona, pájecí maska a podpora pájecí pasty Různá vylepšení v SOLIDWORKS PCB SOLIDWORKS PDM Podmíněné oznámení Definování podmíněného oznámení Dialogové okno Podmíněné oznámení Nastaví výchozí proměnnou ve vyhledávacích kartách Vytváření výchozích hodnot pro nové listy ve výkresech Úprava komentářů historie Kontextová nabídka souboru Integrovaná instalace serveru webového API Podpora smíšeného ověřování Ověřování uživatelů pomocí smíšených informací o přihlášení Vylepšení funkčnosti SOLIDWORKS PDM Nový a lépe reagující návrh produktu Web Výběr odkazovaných referenčních uzlů během změněného stavu Integrace SOLIDWORKS Inspection Podpora pro konfigurace tabulky přířezů Podpora pro formát souboru DXF/DWG u úlohy Převést Podpora funkcí edrawings Odeslání a odevzdání ve struktuře souboru a stahování s odkazy Komentáře uživatelů SOLIDWORKS Plastics Vymazat studii Vylepšený návrh chladicího kanálu Mezní podmínky založené na geometrii Zlepšení sítě Vytvoření sítě před uložením dílu Zjemnění sítě založené na geometrii Detaily sítě Zjednodušená hierarchie sítě Přepínání mezi typy sítě

9 Obsah 24 Vyznačení trasy Konfigurace vyznačení trasy součástí Vytváření izolace pevné délky Izolace pevné délky ve správci PropertyManager Vylepšený výkon správce Routing Library Manager Řadové součásti Přidání řadových součásti do tras PropertyManager Zarovnat součásti Plechové díly Propojení materiálů a parametrů plechu Jazýček a drážka SOLIDWORKS Simulation Přizpůsobený numerický formát Vylepšení správce PropertyManager Vzdálené zatížení/hmota Distribuované spojování pro vzdálené zatížení a hmotu Čepová spojka Vylepšení výkonu simulací Průměrování napětí ve středních bodech Topologická studie Omezení topologie Export do síťového těla Uložit mezivýsledky topologické studie Skicování Úprava obecných splajnů PropertyManager Obecný splajn Geodetické entity Vylepšení skic vytvářených nástrojem Pero Vylepšení promítnutých křivek Nástroj pro odříznutí Řez těly sítě BREP pomocí rovinných entit PropertyManager Odříznutí Odříznutí standardních těl BREP SOLIDWORKS pomocí lineárních a bodových entit Vylepšení oříznutí entit SOLIDWORKS Visualize Automatické obnovení dat Přizpůsobení klávesových zkratek

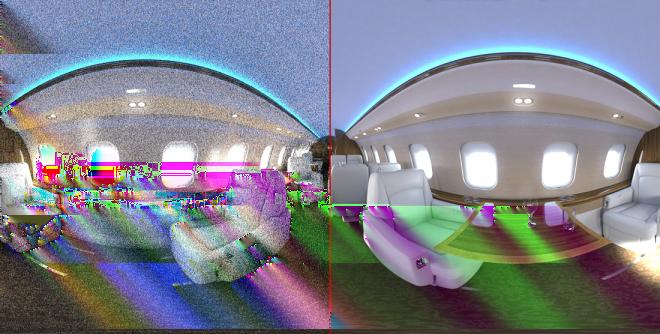

10 Denoiser Importování souborů Importování materiálů MDL Chování stromu modelu Úprava mapování nálepky Materiály PBR Fyzikální simulace Simulace řízení vozidla Umístění objektů do přirozeného uspořádání Možnosti vykreslování Vykreslování objemově průhledných vzhledů Video textury Svary Konfigurování tabulek přířezů Konstrukční systém Vstup do režim Konstrukční systém Primární členy Sekundární členy Řízení rohu...233

11 Právní ustanovení , Dassault Systemes SolidWorks Corporation, součást skupiny Dassault Systèmes SE, 175 Wyman Street, Waltham, Mass USA. Všechna práva vyhrazena. Informace obsažené v tomto dokumentu a předmětný software se mohou bez předchozího upozornění změnit a neměly by proto být považovány za závazky společnosti Dassault Systemes SolidWorks Corporation (DS SolidWorks). Žádný z materiálů nesmí být kopírován ani šířen v jakékoli podobě či jakýmkoli způsobem, elektronicky či ručně, bez výslovného písemného svolení společnosti DS SolidWorks. Software, jehož se tento dokument týká, je šířen na základě licence a lze jej používat nebo kopírovat pouze v souladu s podmínkami licence. Veškeré záruky vztahující se k softwaru a dokumentaci k němu poskytnuté společností DS SolidWorks jsou upraveny v licenční smlouvě a žádné informace uvedené v tomto dokumentu nebo z něj vyplývající nesmí být považovány za změnu či doplnění těchto podmínek, včetně záruk v licenční smlouvě. Patentová oznámení Strojní 3D CAD software SOLIDWORKS anebo software Simulation je chráněn patenty USA 6,611,725; 6,844,877; 6,898,560; 6,906,712; 7,079,990; 7,477,262; 7,558,705; 7,571,079; 7,590,497; 7,643,027; 7,672,822; 7,688,318; 7,694,238; 7,853,940; 8,305,376; 8,581,902; 8,817,028; 8,910,078; 9,129,083; 9,153,072; 9,262,863; 9,465,894; 9,646,412; 9,870,436; 10,055,083; 10,073,600 a zahraničními patenty (např. EP B1 a JP ). Software edrawings je chráněn patenty USA , a kanadským patentem V USA a jiných zemích probíhá vyřizování dalších patentů. Ochranné známky a názvy produktů pro produkty a služby SOLIDWORKS SOLIDWORKS, 3D ContentCentral, 3D PartStream.NET, edrawings a logo edrawings jsou registrované ochranné známky a FeatureManager je registrovaná ochranná známka ve společném vlastnictví společnosti DS SolidWorks. CircuitWorks, FloXpress, PhotoView 360 a TolAnalyst jsou ochranné známky společnosti DS SolidWorks. FeatureWorks je registrovaná obchodní známka společnosti HCL Technologies Ltd. SOLIDWORKS 2019, SOLIDWORKS Standard, SOLIDWORKS Professional, SOLIDWORKS Premium, SOLIDWORKS PDM Professional, SOLIDWORKS PDM Standard, SOLIDWORKS Simulation Standard, SOLIDWORKS Simulation Professional, SOLIDWORKS Simulation Premium, SOLIDWORKS Flow Simulation, SOLIDWORKS CAM, SOLIDWORKS Manage, edrawings Viewer, edrawings Professional, SOLIDWORKS Sustainability, SOLIDWORKS Plastics, SOLIDWORKS Electrical Schematic Standard, SOLIDWORKS Electrical Schematic Professional, SOLIDWORKS Electrical 3D, SOLIDWORKS Electrical Professional, CircuitWorks, SOLIDWORKS Composer, SOLIDWORKS Inspection, SOLIDWORKS MBD, SOLIDWORKS PCB powered by Altium, SOLIDWORKS PCB Connector powered by Altium a SOLIDWORKS Visualize jsou názvy produktů společnosti DS SolidWorks. 11

12 Právní ustanovení Ostatní značky či názvy výrobků jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. KOMERČNÍ POČÍTAČOVÝ SOFTWARE CHRÁNĚNO PATENTY Tento software je komerční zboží podle definice v zákoně 48 C.F.R (říjen 1995). Sestává z komerčního počítačového softwaru a komerční softwarové dokumentace tak, jak jsou tyto pojmy použity v zákoně 48 C.F.R (SEPT 1995), a je poskytován americké vládě za účelem (a) pořízení pro správní úřady, v souladu se zásadami zákona 48 C.F.R ; nebo (b) pořízení pro útvary Ministerstva obrany v souladu se zásadami zákona 48 C.F.R (červen 1995) a (červen 1995) V případě, že obdržíte objednávku jakéhokoli úřadu americké vlády na tento software s právy, které překračují práva stanovená ve výše uvedeném paragrafu, oznámíte společnosti DS SolidWorks rozsah této žádosti a DS SolidWorks během pěti (5) pracovních dnů dle vlastního výhradního uvážení rozhodne, zda žádosti vyhoví, nebo ji odmítne. Smluvní strana/výrobce: Dassault Systemes SolidWorks Corporation, 175 Wyman Street, Waltham, Massachusetts 02451, USA. Autorské doložky pro produkty SOLIDWORKS Standard, Premium, Professional a vzdělávací verzi Části tohoto softwaru Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Tato práce obsahuje následující software, který je majetkem společnosti Siemens Industry Software Limited: D-Cubed 2D DCM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed 3D DCM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed PGM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed CDM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed AEM Siemens Industry Software Limited. Všechna práva vyhrazena. Součásti tohoto softwaru HCL Technologies Ltd. Součásti tohoto softwaru zahrnují PhysX by NVIDIA, Součásti tohoto softwaru Luxology, LLC. Všechna práva vyhrazena, patenty čekají na vyřízení. Součásti tohoto softwaru DriveWorks Ltd. 2011, Microsoft Corporation. Všechna práva vyhrazena. Zahrnuje technologii Adobe PDF Library Copyright Adobe Systems Inc. a držitelé její licence. Všechna práva vyhrazena. Chráněno patenty USA , , , , , ; probíhá vyřizování dalších patentů. Adobe, logo Adobe, Acrobat, logo Adobe PDF, Distiller a Reader jsou registrovanými ochrannými známkami nebo ochrannými známkami společnosti Adobe Systems Inc. v USA a dalších zemích. Další informace o autorských právech na software DS SolidWorks najdete v nabídce Nápověda > O aplikaci SOLIDWORKS. 12

13 Právní ustanovení Autorská práva pro produkty SOLIDWORKS Simulation Části tohoto softwaru 2008 Solversoft Corporation. PCGLSS Computational Applications and System Integration Inc. Všechna práva vyhrazena. Autorská práva pro produkt SOLIDWORKS PDM Professional Outside In Viewer Technology, Oracle 2011, Microsoft Corporation. Všechna práva vyhrazena. Autorská práva pro produkty edrawings Součásti tohoto softwaru Tech Soft 3D. Části tohoto softwaru Jean-Loup Gailly and Mark Adler. Součásti tohoto softwaru Dconnexion. Součásti tohoto softwaru Open Design Alliance. Všechna práva vyhrazena. Software edrawings for Windows je částečně založen na práci Independent JPEG Group. Součásti softwaru edrawings for ipad , Silicon Graphics Systems, Inc. Součásti softwaru edrawings for ipad Apple Computer Inc. Autorská práva pro produkty SOLIDWORKS PCB Součásti tohoto softwaru Altium Limited. Autorská práva pro produkty SOLIDWORKS Visualize Technologie NVIDIA GameWorks je poskytnuta v rámci licence od společnosti NVIDIA Corporation. Autorská práva NVIDIA Corporation. Všechna práva vyhrazena. 13

14 1 Vítejte v SOLIDWORKS 2019 Tato kapitola obsahuje následující témata: Hlavní zdokonalení Vylepšení výkonu Pro více informací Model použit se volením společnosti Aerovelo. SOLIDWORKS 2019 obsahuje mnoho vylepšení a rozšíření, z nichž většina je přímou reakcí na požadavky zákazníků. Se SOLIDWORKS 2019 zvládnete nejnáročnější end-to-end procesní řešení: Od návrhu po výrobu. Přejděte od konceptu k vyrobeným dílům ještě rychleji. Modelování a výkresy. Výkonná vylepšení pro zlepšení používání návrhu a detailování. Výkon. Rychlejší návrh velkých sestav, vykreslování a spolupráce. Nová technologie. Zvýšená produktivita při používání nejnovějších dotykových zařízení. Spolupráce. Inteligentní nástroje pro spolupráci s partnery a dodavateli. 14

15 Vítejte v SOLIDWORKS 2019 Hlavní zdokonalení Hlavní vylepšení softwaru SOLIDWORKS 2019 nabízejí zdokonalení stávajících produktů a nové inovativní funkce. V tomto průvodci se v následujících oblastech zaměřte na symbol : Sestavy Vymezovací rámeček v sestavách na stránce 38 Vytvoření uživatelských vlastností a vlastností určené konfigurací v aplikaci Treehouse na stránce 62 PropertyManager Defeature Obrys na stránce 41 Rozložené pohledy na stránce 44 Vnější odkazy na stránce 45 Použití uživatelské vlastnosti pro název dokumentu v nástroji Treehouse na stránce 65 Uložení sestavy ve formě dílu na stránce 58 Detailování a výkresy Změna tloušťky ohraničení buňky na stránce 86 Ukazatel průběhu otevírání výkresu na stránce 81 edrawings Konfigurace v dílech SOLIDWORKS na stránce 91 Funkce aplikace edrawings Professional na stránce 92 Konfigurace v sestavách SOLIDWORKS na stránce 91 Zobrazení modelu Vytváření 3D textur na stránce 129 Díly a prvky Vytváření částečných zkosení a zaoblení na stránce 134 Vložení dílu se specifickou konfigurací na stránce 137 Určení tolerancí pro díry vytvořené Průvodcem dírami na stránce 142 Používání detekce kolizí ve vícetělových dílech na stránce 144 Vyznačení trasy Vytváření izolace pevné délky na stránce 170 Plechové díly Propojení materiálů a parametrů plechu na stránce 179 Skicování Geodetické entity na stránce 196 Vylepšení oříznutí entit na stránce 204 SOLIDWORKS 3D Interconnect Načítání dat mozaikování ze souborů CAD jiných výrobců na stránce 101 SOLIDWORKS MBD Podpora plechů v aplikaci MBD na stránce

16 Vítejte v SOLIDWORKS 2019 SOLIDWORKS PDM Podmíněné oznámení na stránce 150 Vytváření výchozích hodnot pro nové listy ve výkresech na stránce 155 Úprava komentářů historie na stránce 155 Kontextová nabídka souboru na stránce 156 Podpora pro formát souboru DXF/DWG u úlohy Převést na stránce 160 Komentáře uživatelů na stránce 163 SOLIDWORKS Plastics SOLIDWORKS Simulation Mezní podmínky založené na geometrii na stránce 165 Přizpůsobený numerický formát na stránce 183 Distribuované spojování pro vzdálené zatížení a hmotu na stránce 185 Vylepšení správce PropertyManager Vzdálené zatížení/hmota na stránce 183 Export do síťového těla na stránce 191 Čepová spojka na stránce 186 Omezení topologie na stránce 189 SOLIDWORKS Visualize Automatické obnovení dat na stránce 207 Denoiser na stránce 208 Importování materiálů MDL na stránce 212 Všechny funkce jsou k dispozici v softwaru SOLIDWORKS Standard, SOLIDWORKS Professional i SOLIDWORKS Premium, pokud není uvedeno jinak. Vylepšení výkonu SOLIDWORKS 2019 obsahuje změny ohledně výkonnosti a pracovního postupu v množství oblastí, čímž je umožněna vyšší složitost výkresů a rozsáhlejší modely. Manažer instalací Manažer instalací SOLIDWORKS 2019 využívá nové metody stahování, které jsou schopny poskytnout až dvojnásobnou rychlost stahování v porovnání se softwarem SOLIDWORKS 2018 a starším. Nové metody stahování přinášejí také řešení případů, kdy se nezdaří stažení instalačních souborů v Manažeru instalací. Detailování a výkresy Výkon aplikace při vytváření, otevírání a úpravě tabulek děr byl zvýšen v případech výskytu velkých počtů děr a u kombinací kruhových a nekruhových děr. Za určitých podmínek byl zkrácen čas potřebný k přepnutí z modelu do jeho výkresu: 16

17 Vítejte v SOLIDWORKS 2019 Model i jeho výkres jsou otevřené. Provádíte změny v modelu, které nemění geometrii. Výkres má více listů. Je zapnuta možnost Automatická aktualizace pohledu. Zobrazení modelu SOLIDWORKS 2019 používá novou grafickou architekturu pro díly a sestavy. Tato architektura poskytuje responzivnější zobrazení v reálném čase zejména pro větší modely. Využívá moderní OpenGL (4.5) a hardwarově akcelerované vykreslování k zajištění vysoké úrovně detailů a snímkové frekvence při posunu, zoomu nebo rotování velkých modelů. Tato zlepšení výkonu se více projeví u výkonných grafických karet a nejsou plně podporována u předchozích verzích SOLIDWORKS. Tyto změny se nevztahují na výkresy. Pokud chcete zapnout novou architekturu v SOLIDWORKS 2019, vyberte Nástroje > Možnosti > Systémové možnosti > Výkon a zvolte možnost Povolit grafický výkon (Beta funkce, vyžaduje restartování SOLIDWORKS). Funkce Pack and Go Když vyberete možnost Včetně výkresů, vylepší tato možnost v dialogovém okně Možnosti systému výkon omezením hledání výkresů jen na určité složky. Možnost Nástroje > Možnosti systému > Externí reference, Zahrnout podsložky pro vyhledávání výkresů ve funkci Pack and Go vyhledává výkresy ve všech podsložkách. Když tuto možnost vypnete, SOLIDWORKS omezí hledání výkresů na složky zabalených modelů a složky určené v dialogovém okně Nástroje > Možnosti > Umístění souborů > Odkazované dokumenty. 17

18 Vítejte v SOLIDWORKS 2019 Vyznačení trasy Zlepšená funkce Průvodce součástí Vyznačení trasy. Popis Vytvoření součástí knihovny vyznačení trasy je efektivnější, když použijete Průvodce součástí Vyznačení trasy nástroje Routing Library Manager. Průvodce zobrazuje jen základní karty, používané k vytvoření součástí trasy pro různé typy tras. Průvodce reaguje rychleji při přepínání karet. Na kartě Routing Library Manager > Průvodce součástí Vyznačení trasy > Kontrola konfigurační tabulky jsou zobrazena všechna záhlaví sloupce pro určitou součást. Informace konfigurační tabulky jsou uzamknuty. Záhlaví sloupců můžete upravit v průvodci a kliknutím na tlačítko Další aplikujte změny v konfigurační tabulce. Na kartě Routing Library Manager > Průvodce součástí Vyznačení trasy > Atributy součásti načítají součásti s více konfiguracemi jen parametry aktivní konfigurace. Data jiné konfigurace jsou načtena jen v případě, kdy vyberete konfiguraci na kartě, což zrychluje výkon karty. Databáze potrubí a trubic Odebrání součástí Skenování součástí Chcete-li odebrat součásti z databáze, v nabídce Vybrat součásti vyberte možnost Odebrat součásti a klikněte na tlačítko Uložit. Chcete-li zobrazit seznam součástí, které nejsou uvedeny v databázi, pod položkou Skenovat součásti knihovny, které nejsou v databázi klikněte na tlačítko Skenovat. Chcete-li zahrnout naskenované součásti v databázi, vyberte možnost Přidat součásti a klikněte na tlačítko Uložit. Ukládání a skenování jsou pak rychlejší. Pod položkami Routing Library Manager > Databáze potrubí a trubic > Vybrat součásti > Skenovat součásti knihovny, které nejsou v databázi vyberte možnost Skenovat vyloučené složky a klikněte na tlačítko Skenovat pro skenování součástí ve vyloučených složkách. Po dokončení procesu skenování se v tabulce zobrazí součásti, které nejsou obsaženy v databázi. V tabulce můžete upravit a uložit údaje Typ a Dílčí typ součástí. Kliknete-li na tlačítko Uložit, software SOLIDWORKS otevře a uloží pouze vybrané součásti s upraveným Typem nebo Podtypem a přidá je do databáze. 18

19 Vítejte v SOLIDWORKS 2019 Zlepšená funkce Dialogové okno Importovat data Výběr typu trasy a součásti Kontrola konfigurační tabulky Popis Na kartě Routing Library Manager > Databáze potrubí a trubic > Importovat data nejsou tlačítka Start a Synchronizovat dostupná současně, aby byl vylepšen pracovní postup. V Průvodci součástí Vyznačení trasy jsou karty Vybrat typ trasy a Vybrat typ součásti sloučeny za účelem vylepšení přístupu. V Průvodci součástí Vyznačení trasy, pokud pro díl neexistuje žádná Knihovna návrhů SolidWorks, je dostupný uzel Kontrola konfigurační tabulky. Zpráva vás vyzve k vytvoření nové konfigurační tabulky. V dřívějších verzích, pokud pro díl neexistovala konfigurační tabulka, nebyl uzel Kontrola konfigurační tabulky dostupný a neexistovala žádná možnost pro vytvoření konfigurační tabulky. Obrázky konektorů ve správci Routing Library Manager Routing Library Manager obsahuje obrázky v uzlech Typy tras a součástí, Geometrie trasy a Body funkčnosti trasy na kartě Průvodce součástí Vyznačení trasy. Obrázky vám pomohou identifikovat součásti. Toolbox Můžete dočasně zakázat automatickou aktualizaci vazeb mezi součástí Toolbox a součástí nepocházející z Toolboxu vypnutím možnosti Automatická aktualizace vazeb Toolbox. Zákazem automatické aktualizace můžete zlepšit výkon a zrychlit úpravu vazeb, přidávání vazeb a manipulaci se součástmi. Když zakážete automatické aktualizace vazeb: Upevňovací prvky Toolbox se nepřesunou, když přesunete součásti, ke kterým jsou vázány. Součásti nepocházející z Toolboxu se přesunou. Zlepšený výkon při práci se sestavami obsahujícími několik vložených součástí Toolbox, které jsou provázány na nejvyšší úrovni. Například v sestavě se stovkami zásobníků šroubů na nejvyšší úrovni může aktualizace těchto vazeb negativně ovlivnit výkon sestavy při provádění určitých akcí, například řešení vazeb, přidávání vazeb a přetahování součástí. Ke zlepšení výkonu nedojde, když jsou součásti Toolbox jsou: V dílčích sestavách, protože možnost ovlivňuje řešení vazeb jen na nejvyšší úrovni. Použité v poli, protože instance v poli nepoužívají vazby. Při každém otevření sestavy musíte vypnout možnost Automatická aktualizace vazeb Toolbox. Viz Zakázání automatické aktualizace vazeb v Toolboxu na stránce

20 Vítejte v SOLIDWORKS 2019 SOLIDWORKS Electrical 3D Zvýšení výkonu nástrojů Vyznačení trasy kabelů a Vyznačení trasy svazku. Zvýšení výkonu při použití nástroje Vyznačení trasy vodičů pro vyznačení trasy velkého počtu vodičů v sestavě. Když kliknete na Nástroje. > SOLIDWORKS Electrical > Průvodce elektrickými součástmi, rychle se spustírouting Library Manager a můžete rychleji definovat součásti pro SOLIDWORKS Electrical 3D. SOLIDWORKS PDM SOLIDWORKS PDM vylepšil výkon zatížení pro velké sestavy a složité struktury odkazů na záložkách Obsahuje a Kde jsou použity. Můžete rychleji dokončit operace, jako je přesouvání, přetahování, procházení, přejmenování souborů a přidávání velkého počtu souborů do složky, která obsahuje mnoho souborů. Můžete také rychleji odevzdávat sestavy s virtuálními součástmi. Byla zlepšena rychlost procházení při práci s výsledky integrovaného vyhledávání. Vypuštěním nepotřebných opětovných načítání obsahů oken uživatelského rozhraní urychluje procházení obsahu, a to i ve složkách s mnoha soubory v lokální mezipaměti. SOLIDWORKS Manage Byla zvýšena rychlost synchronizace objektů SOLIDWORKS PDM s velkým množstvím souborů a složek. Dialogové okno Podrobnosti o synchronizaci zobrazuje kroky synchronizace. Postup otevření dialogového okna Synchronizace: 1. Upravte objekt SOLIDWORKS PDM. 2. V dialogovém okně přejděte na stránku Připojení. 3. Vyberte položku Zobrazit kroky synchronizace. 4. Klikněte na tlačítko OK. Aplikace Simulation Došlo k vylepšení celkové stability a výkonnosti při řešení simulace, zejména lineárně statických studií s případy vícenásobného zatížení. Hlavním faktorem přispívajícím k vylepšení výkonu je to, že formulace řešení byla restrukturalizovaná kvůli optimalizaci výkonu. Optimalizovaná rekonfigurace je limitována výhradně na řešič Intel Direct Sparse. Znatelné vylepšení času řešení je možné sledovat u statických studií do 25 případů zatížení. Všimněte si, že: Optimalizovaný výkon řešiče Intel Direct Sparse je dosahován u zatížení typu tlak, síla a krut. U všechny ostatních typů zatížení, spojek a nenulových předepsaných posunutí se výsledky mohou lišit případ od případu nebo při řešení nezaznamenáte žádný výkonový benefit. K vylepšení výkonu nedochází v těchto případech: lineární statické studie s případy zatížení definovanými kontakty bez průniku, kontakty s virtuální stěnou, distribuované zatížení nosníku, které se liší napříč případy zatížení, zatížení na vrcholech nosníků a pružiny pouze pro prodloužení nebo stlačení. 20

21 Vítejte v SOLIDWORKS 2019 V případě lineárních statických studií s více případy zatížení je výkonový benefit zajištěn faktorizací globální matice tuhosti. Faktorizace globální matice tuhosti (která spotřebuje většinu z celkového času řešení) se provádí jen jednou, protože matice tuhosti je přesně stejná pro každý případ zatížení. edrawings V aplikaci edrawings je nyní rychlejší manipulace s pohledy a výběry součástí sestavy. Chcete-li zvýšit výkon, klikněte postupně na položky Nástroje > Možnosti > Obecné a vyberte položky Posílení grafiky a Nejrychlejší. Pro více informací Pokud chcete získat další informace o SOLIDWORKS, použijte následující zdroje: Co je nového v PDM a HTML Tento průvodce je k dispozici ve formátech PDF a HTML. Klikněte na: Nápověda > Co je nového > PDF Nápověda > Co je nového > HTML Interaktivní Co je nového Vzorové soubory Nápověda online Poznámky k verzi Klikněte v SOLIDWORKS na symbol pro zobrazení části tohoto manuálu, která popisuje zdokonalení. Symbol se objeví vedle nových položek v nabídkách a vedle titulů nových a změněných správců PropertyManager. Chcete-li aktivovat interaktivní Co je nového, klikněte na Nápověda > Co je nového > Interaktivní. Chcete-li otevřít vzorové soubory pro tento sešit, vyhledejte soubor systémový_adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\název_kapitoly\název_souboru. Příklad: C:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\sketching\Block.sldprt. Obsahuje kompletní popis našich produktů včetně podrobností o uživatelském rozhraní, vzorků a příkladů. Poskytuje informace o posledních změnách našich produktů, včetně změn knihy Co je nového, nápovědy online a další dokumentace. 21

22 2 Uživatelské rozhraní Tato kapitola obsahuje následující témata: Vylepšení drobečkové navigace Přizpůsobení záložek panelu úloh Vylepšení náhledu minimalizovaných dokumentů Přístupnost z klávesnice Popisy pro spolupráci Nástroj Změřit Microsoft Surface Dial v SOLIDWORKS Dialogové okno Otevřít Otevření konfigurací dílů v režimu Zběžně zobrazit Vylepšení naposledy otevřených dokumentů Interakce přetažení rolety Zpětná vazba stavu Režim dotykového ovládání Vylepšení drobečkové navigace Můžete vybrat více vazeb v drobečkové navigaci pro výběr a zobrazit drobečkovou navigaci v poloprůhledném stavu u ukazatele. Přístup k této možnosti: 1. Klikněte na Nástroje > Možnosti > Možnosti systému > Zobrazit a vyberte Zobrazit drobečkovou navigaci u kurzoru myši. 2. Klikněte na díl nebo sestavu. Přizpůsobení záložek panelu úloh V podokně úloh můžete změnit pořadí, zobrazit nebo skrýt záložky. Můžete také zadat výchozí záložku, která se otevře při otevření podokna úloh. Chcete-li přizpůsobit podokno úloh, postupujte takto: 1. Pravým tlačítkem myši klikněte na záložku podokna úloh a klikněte na možnost Přizpůsobit. 22

23 Uživatelské rozhraní 2. V dialogovém okně Přizpůsobit proveďte následující úkony: Chcete-li zobrazit nebo skrýt záložky podokna úloh, zaškrtněte příslušná políčka nebo zrušte jejich zaškrtnutí. Chcete-li změnit pořadí, přetáhněte názvy záložek. Chcete-li nastavit záložku jako výchozí, pod položkou Výchozí klikněte na odpovídající tlačítko. 3. Klikněte kdekoli na grafické ploše a zavřete dialogové okno Přizpůsobit. Software SOLIDWORKS uloží nová nastavení. Pokud znovu spustíte software, na záložkách panelu úloh se použijí přizpůsobená nastavení. Vylepšení náhledu minimalizovaných dokumentů Můžete najet nad záhlaví minimalizovaného dokumentu a zobrazit jeho název, miniaturu a cestu. Přístupnost z klávesnice Klávesnici můžete použít k přístupu k nástrojům na panelech zkratek, zkráceným příkazům nabídek a kontextovým panelům nástrojů v grafické ploše. Panely zkratek Klávesy šipek Alt + šipka dolů Enter Esc Navigace v nástrojích na panelu zkratek. Otevře nabídku vybraného nástroje, pokud je dostupná. Spustí vybraný nástroj. Zavře panel zkratek nebo nabídku nástroje. Zkrácené příkazy nabídek a kontextové panely nástrojů Shift +F10 nebo klávesa nabídky Klávesy šipek Otevře nabídku zkrácených příkazů. Navigace v nabídce a položkách panelu nástrojů. Když se sama o sobě zobrazí kontextová nabídka v grafické ploše (bez nabídky zkrácených příkazů), kontextový panel nástrojů nepodporuje navigaci s použitím klávesnice. 23

24 Uživatelské rozhraní Enter Esc Spustí vybranou položku nabídky nebo nástroj. Zavře nabídku zkrácených příkazů, kontextovou nabídku nebo nabídku nástroje. Popisy pro spolupráci Pomocí nástrojů skici můžete vytvářet, zobrazovat a odstraňovat popis pro díly a sestavy. Popisy můžete uložit jako soubory.pdf,.jpeg,.png,.bmp a.tiff pro účely spolupráce. Přístup k nástrojům pro práci s popisy: 1. Klikněte postupně na položky Nástroje > Možnosti > Možnosti systému > FeatureManager > Popisy > Zobrazit a klikněte na tlačítko OK. 2. Ve stromu správce FeatureManager klikněte pravým tlačítkem na složku Popisy a klikněte na položku Vložit popisový pohled. Zobrazí se panel nástrojů Popis perem. Můžete také spustit nástroj Popisový pohled pohled ve správci CommandManager. v nabídce Analýzy > Popisový Popisy skicováním a perem jsou omezeny na pero a dotyková zařízení, která využívají Windows 10 verze 1703 a novější. V případě všech dalších zařízení můžete přidávat popisy pouze pomocí klávesnice. Nástroj Změřit Nástroj Změřit je dostupný pro všechny nástroje SOLIDWORKS používané pro soubory dílů, sestavy a výkresu. Tento nástroj můžete používat i když jsou aktivní jiné nástroje. Microsoft Surface Dial v SOLIDWORKS Software SOLIDWORKS podporuje zařízení Microsoft Surface Dial. Surface Dial vám umožňuje zobrazit atributy modelu a přiblížit či oddálit, posouvat a otáčet modely. Když jste v aplikaci SOLIDWORKS, stiskněte a podržte ovladač Surface Dial (na obrazovce nebo mimo ní), dokud se nezobrazí radiální nabídka. Nabídka obsahuje možnosti systému Objem, Posun a Zpět a vlastní možnosti kruhu Posunout, Lupa a Otočit. Kliknutím na vlastní možnost zobrazíte vlastní kruh. Ve vlastním kruhu klepnutím prstem na Posunout, Lupa nebo Otočit vyberete nástroj. Když vyberete nástroj Posunout, stiskem ovladače aktivujete osu X nebo Y, nebo otočením ovladače posouvejte model podél aktivní osy. Když zvolíte nástroj Otočit, stiskem ovladače 24

25 Uživatelské rozhraní aktivujete osu X, Y nebo Z. Otáčením ovladače otáčíte aktuální zobrazení podél aktivní osy. Když použijete ovladač mimo obrazovku, vlastní kruh se objeví v pravém dolním rohu grafické oblasti (pro praváky) nebo levém dolním rohu (pro leváky). Vlastní kruh můžete přetáhnout kamkoliv na obrazovku. Dialogové okno Otevřít Když v dialogovém okně Otevřít vyberete nejméně jeden soubor stejného typu a kliknete na tlačítko Možnosti, zobrazí se v dialogovém okně Možnosti systému volby pro vybraný typ souboru. Otevření konfigurací dílů v režimu Zběžně zobrazit Pokud otevřete díl v režimu Zběžně zobrazit, můžete určit konfiguraci, která se má otevřít. Můžete to provést také v aplikaci edrawings. Než otevřete určenou konfiguraci v režimu Zběžně zobrazit, je nutné určit, které konfigurace jsou v režimu Zběžně zobrazit dostupné. Nejprve otevřete díl v režimu Vyřešený a určete, které konfigurace se zobrazují ostatním uživatelům. Otevření konfigurací dílů v režimu Zběžně zobrazit: 1. Otevřete soubor systémový_adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\user interface\jack_parts.sldprt. 2. Ve správci ConfigurationManager klikněte pravým tlačítkem myši na následující konfigurace a klikněte na možnost Přidat značku Zobrazit data: Základ Vnější Položky Základ a Vnější jsou označeny ikonami stejné. 3. Uložte díl a zavřete jej. 4. Klikněte na možnost Otevřít nebo Soubor > Otevřít.. Ostatní konfigurace zůstávají 25

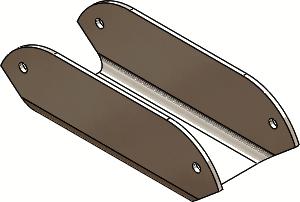

26 Uživatelské rozhraní 5. V dialogovém okně: a) Vyberte možnost jack_parts.sldprt. b) Pod položkou Režim vyberte Zběžně zobrazit. c) Pod položkou Konfigurace vyberte Vnější. Je možné vybrat pouze konfigurace Základ a Vnější. d) Klikněte na možnost Otevřít. Díl se otevře v konfiguraci Vnější v režimu Zběžně zobrazit. Konfigurace Základ a Vnější jsou dostupné ve správci ConfigurationManager. Vylepšení naposledy otevřených dokumentů Software SOLIDWORKS si nyní pamatuje více naposledy otevřených dokumentů a jejich správa je jednodušší. Software SOLIDWORKS umí uložit až 100 naposledy otevřených dokumentů. Maximální počet naposledy otevřených dokumentů v rozsahu 1 až 100 se dá nastavit v dialogu Možnosti systému. Výchozí počet je 50. Můžete mezi ně zahrnut dokumenty otevřené z jiných dokumentů výběrem volby Zahrnout dokumenty otevřené z jiných dokumentů v dialogu Možnosti systému. Naposledy otevřené dokumenty se dají filtrovat podle typu a názvu na kartě Naposledy otevřené > dokumenty v dialogu Vítejte. Některé nebo všechny naposledy otevřené položky se dají odebrat ze seznamu kliknutím na tlačítko Odebrat na kartě Naposledy otevřené > dokumenty nebo na kartě Nedávno otevřené > složky v dialogovém okně Vítejte. Interakce přetažení rolety Manipulátory v dotykovém režimu usnadňují interakci s roletou Zmrazení a roletou Vrácení zpět. 26

27 Uživatelské rozhraní Zpětná vazba stavu Dialog SOLIDWORKS se může zobrazovat během zdlouhavých procesů, kdy systém Microsoft Windows detekuje, že software SOLIDWORKS přestal reagovat. Můžete vyčkat na dokončení příkazu (doporučeno) nebo zavřít software SOLIDWORKS. Pokud se rozhodnete zavřít software SOLIDWORKS při zobrazení dialogu, můžete zaslat svoje komentáře a data protokolu výkonu DS SolidWorks Corp (rovněž doporučeno). Budou z toho mít užitek všichni uživatelé, zatímco to pomůže vylepšit výkonnost a stabilitu softwaru. Předtím se zobrazoval dialog Systém Windows nereaguje, pokud systém Microsoft Windows zjistil, že software SOLIDWORKS nereaguje, i když software SOLIDWORKS fungoval normálně. Režim dotykového ovládání Používáte-li dotyková gesta, můžete s obsahem pracovat zjednodušeně. Vyberete-li entitu na grafické ploše, na dotykovém panelu se zobrazí nástroj Kopírování. Zapněte nástroj Kopírování a přetáhněte vybranou entitu pro kopírování a přesun. Entity lze přesouvat výběrem tlačítka + přetažením. Entity lze vybrat dotykem a poté je prstem přetáhnout a přesunout. Pokud při skicování entity chvíli podržíte prst v okolí plochy na obrazovce, zobrazí se u vašeho prstu nástroj Výběr. Chcete-li jej vypnout, klikněte na možnost Nástroje > Možnosti > Možnosti systému > Dotyk a zrušte zaškrtnutí položky Automaticky zobrazit nástroj Výběr při hledání přesného umístění. Nástroj Výběr pomáhá při přesném výběru vrcholů, hran a malých ploch. Nástroj Otočit zámek se zapne při otevření režimu skicování a vypne se při ukončení režimu skicování. Nástroj Otočit zámek zamyká 3D otáčení a 2D rolování. Ikony okolo ukazatele a místní popisy se přesunou na levou horní stranu pera pro praváky a na pravou horní stranu pera pro leváky, aby nedocházelo k problémům s okluzí. Totéž platí pro metody zadávání pomocí stylusu a dotykového zadávání. Pokud odepnete panel úloh, kliknutím na jakékoli místo na grafické ploše panel úloh sbalíte. 27

28 3 Základy SOLIDWORKS Tato kapitola obsahuje následující témata: Aplikační programové rozhraní Změny možností systému a vlastností dokumentů Určení výchozí složky pro uložení Aplikační programové rozhraní Viz Nápověda SOLIDWORKS API: V části Poznámky k verzi najdete nejaktuálnější informace. Rozhraní SOLIDWORKS 2019 API nabízí následující možnosti: Přístup k datům prvku vymezovacího rámečku. Přístup k datům prvku Povrchová rovina. Přístup k datům prvků jazýček a drážka. Převedení stávající pozice na sdruženou pozici. Vytvoření geodetického odsazení skici podél zakřivení povrchu. Vytvoření prvku pole s menší podmnožinou parametrů a poté jeho rozšíření nebo úprava pomocí datového objektu prvku pro specifické pole. Vytvoření vazby sestavy s menší podmnožinou parametrů a poté její rozšíření nebo úprava pomocí datového objektu prvku pro specifickou vazbu. Zjištění stavu potlačení součásti nebo chybového kódu (pokud dojde k nesouladu interních ID). Zjištění měřítka textu popisu ve 3D zobrazení. Načtení dat z databáze Průvodce dírami. Načtení nebo nastavení dalších vlastností lineárních prvků, lineárních součástí a prvků pole kruhové součástí. Načtení nebo nastavení dalších typů sloupců tabulek, včetně typů řízených rovnicí. Načtení nebo nastavení orientace textu v buňkách tabulek. Načtení nebo nastavení údajů o tom, zda je vazba úhlu nebo vzdálenosti vazbou s omezením. Načtení nebo nastavení údajů o tom, zda má být křivka projektována obousměrně. Načtení nebo nastavení údajů o tom, zda má být povolen připínáček u popisu doplňkového modulu. Načtení nebo nastavení údajů o tom, zda povolit položku Vybrat identické součásti v kontextové nabídce výběrového pole stránky PropertyManageru. 28

29 Základy SOLIDWORKS Načtení nebo nastavení údajů o tom, zda vyloučit součást z kusovníků v určených konfiguracích. Načtení nebo nastavení údajů o tom, zda má být generován seznam zobrazení pro konfiguraci dílu. Načtení nebo nastavení údajů o tom, zda se mají při otevření dokumentu načítat externí reference do paměti. Načtení nebo nastavení údajů o tom, zda má být obrácen směr určené reference v prvku referenční roviny. Načtení chybového stavu vazby sestavy. Vložení prvku Odstranit díru pro hrany vybrané díry na povrchu. Vložení, otevření a aktualizace modelů vyvíjených v jiných CAD aplikacích. Opakovaná detekce kolizí mezi skupinami součástí v různých transformacích. Určení, zda má být zahrnuta určitá součást při ukládání sestavy jako dílu. Změny možností systému a vlastností dokumentů V softwaru byly přidány, změněny nebo odebrány následující možnosti. Možnosti systému Tyto možnosti systému jsou přístupné na kartě Nástroje > Možnosti > Možnosti systému. Ve sloupci Přístup je vypsáno, ve kterých dílčích oblastech Možností systému je možnost umístěna. Možnost Limit naposledy otevřených dokumentů Zahrnout dokumenty otevřené z jiných dokumentů Popis Určuje maximální počet zobrazených naposledy otevřených dokumentů. Rozsah je 1 až 100. Dokumenty otevřené z jiných dokumentů jsou zahrnuty do seznamu Naposledy otevřené dokumenty. Přístup Všeobecné Všeobecné Povolit aktualizaci kosmetických závitů Určuje, že všechny díly, sestavy a výkresy, které používají zastaralé kosmetické závity, jsou označeny pro použití vylepšených kosmetických závitů. Aktualizace vyžaduje nejprve nastavení systémových možností. Poté můžete povolit aktualizaci pro jednotlivé modely. Všeobecné Povolit úpravu šablon pro 3DPDF Umožňuje upravovat šablony, které můžete použít při vytváření 3D PDF souborů pro MBD. MBD 29

30 Základy SOLIDWORKS Možnost Popis Přístup Zobrazit posuvníky v grafickém pohledu pro díly a sestavy Zobrazit posuvníky v grafickém pohledu pro výkresy (Není dostupné, pokud jsou nějaké dokumenty otevřené v SOLIDWORKS.) Zobrazí posuvníky v oknech dokumentů dílu a sestavy. (Není dostupné, pokud jsou nějaké dokumenty otevřené v SOLIDWORKS.) Zobrazí posuvníky v oknech dokumentů výkresu. Zobrazení Zobrazení Zobrazit drobečkovou navigaci u kurzoru myši Umožňuje vybrat více vazeb v drobečkové navigaci pro výběr a zobrazit drobečkovou navigaci v poloprůhledném stavu u ukazatele. Zobrazení Bez náhledu při otevírání Zahrnout podsložky pro vyhledávání výkresů ve funkci Pack and Go Možnost byla odebrána. Omezení vyhledávání výkresů na zadané podsložky. Když tuto možnost vypnete, software omezí hledání na složky zabalených modelů a složky určené v dialogovém okně Nástroje > Možnosti > Umístění souborů > Odkazované dokumenty. Výkon Vnější odkazy Výchozí složka uložení Jméno můžete změnit pomalým dvojitým kliknutím Určuje výchozí složku pro ukládání nových dokumentů. Když tuto složku nezadáte, bude se výchozí složka uložení lišit na základě poslední použité složky. K přejmenování položek ve stromu FeatureManager můžete použít metodu klepnutí-pauza-klepnutí. Když je volba vypnuta, je položky nadále možné přejmenovat tak, že je vyberete a stisknete klávesu F2. Umístění souborů FeatureManager Značky Vytvoří značky pro díly a sestavy pomocí skicovacích nástrojů. FeatureManager Automaticky zobrazit nástroj Výběr při hledání přesného umístění Když při skicování entity podržíte prst na obrazovce u některé oblasti, objeví se u prstu nástroj Výběr. Dotyk Uzamknout rotaci nových soustředných vazeb na součásti Toolbox Automaticky uzamkne rotaci nových soustředných vazeb na součásti Toolbox Průvodce dírami / Toolbox PLY Exportuje díly a sestavy SolidWorks do souboru formátu.ply. Exportovat > PLY 30

31 Základy SOLIDWORKS Možnost SLDPRT ze sestavy Popis Určuje možnosti exportu při uložení sestavy jako dílu. Přístup Exportovat > SLDPRT ze sestavy Exportovat obálku sestavy SOLIDWORKS Umožňuje importovat obálky při otevření sestav SOLIDWORKS, které obsahují obálky. Exportovat > SMG Exportovat SOLIDWORKS PMI Určuje, že SOLIDWORKS Composer importuje data PMI (Product Manufacturing Information) z modelů SOLIDWORKS. Exportovat > SMG Vlastnosti dokumentu Tyto vlastnosti dokumentu jsou přístupné na kartě Nástroje > Možnosti > Vlastnosti dokumentu. Ve sloupci Přístup je vypsáno, ve kterých dílčích oblastech Vlastností dokumentu je možnost umístěna. Možnost Nepřidávat "Množ." za název konfigurace Nekopírovat sloupec Množ. ze šablony Popis Možnost byla odebrána. Je nahrazena možnostmi ve skupinových rámečcích Pouze hlavní kusovník, Pouze kusovník dílů a Odsazený kusovník. Možnost byla odebrána. Je nahrazena možnostmi ve skupinových rámečcích Pouze hlavní kusovník, Pouze kusovník dílů a Odsazený kusovník. Přístup Tabulky > Kusovníky Tabulky > Kusovníky 31

32 Základy SOLIDWORKS Možnost Popis Přístup Kombinovat položky v seznamu řezů v BOM bez ohledu na profil, pokud byly délky sjednoceny (starší chování) Určuje, jak jsou položky v seznamu řezů seskupeny v kusovníku, když se sjednotíte jejich délky na stejnou hodnotu. Vybráno: Kombinuje položky v seznamu řezů se stejnou délkou, i když mají různé profily. Toto chování je použito v SOLIDWORKS 2018 a starších verzích. Nezaškrtnuto: Kombinuje jen ty položky v seznamu řezů se stejnou délkou, které mají stejné profily. Položky v seznamu řezů s různými profily zůstanou oddělené, i když jejich délky byly sjednoceny na stejnou hodnotu. Vypnutí nebo zapnutí této možnosti může ovlivnit chování stávajících kusovníků v aktivním dokumentu, když poté upravíte délky položek v seznamu řezů. Tabulky > Kusovníky Pouze hlavní kusovník, Pouze kusovník dílů a Odsazený kusovník Pro každý typ kusovníku používá následující možnosti zobrazení či skrytí vlastního textu a názvu konfigurace nezávisle na sobě. Zobrazit vlastní text v záhlaví kusovníku. V záhlaví sloupce Množství nahradí text určený šablonou textem zapsaným do pole Vlastní text. U prázdného záhlaví vyberte tuto možnost a pole Vlastní text nechte prázdné. Zobrazit konfiguraci v záhlaví kusovníku. Přidá název konfigurace do záhlaví sloupce Množství. Tabulky > Kusovníky Sheet Metal MBD Nová sekce dialogového okna Vlastnosti dokumentu, kde můžete určit barvu, typ čáry a další možnosti pro různé plechové položky. Sheet Metal MBD 32

33 Základy SOLIDWORKS Možnost Popis Přístup Použít parametry plechu podle materiálu Určuje, zda nová plechová těla zdědí parametry plechů definované v materiálu, který byl použit na stávající plechová těla. Plechové díly Určení výchozí složky pro uložení Můžete určit výchozí složku, kam se uloží nové dokumenty. Pokud neurčíte tuto cestu, mění se výchozí složka pro uložení podle naposledy použité složky. Když uložíte dokument s použitím funkce Uložit jako, použije se u souboru cesta aktivního dokumentu, i když jste určili výchozí složku pro uložení. Postup určení výchozí složky pro uložení: 1. Klikněte na Možnosti nebo Nástroje > Možnosti a vyberte Umístění souborů. 2. V části Zobrazit složky pro vyberte ze seznamu Výchozí složka uložení. 3. Kliknutím na Přidat vyberte umístění složky. 4. Klepněte na tlačítko OK. 33

34 4 Instalace Tato kapitola obsahuje následující témata: Rychlejší stahování Rychlejší stahování Manažer instalací využívá nové metody stahování, které jsou schopny poskytnout až dvojnásobnou rychlost stahování v porovnání se softwarem SOLIDWORKS 2018 a starším. Nové metody stahování přinášejí také řešení případů, kdy se nezdaří stažení instalačních souborů v Manažeru instalací. 34

35 5 Správa systému Tato kapitola obsahuje následující témata: Admin Portal Porovnávání geometrie v nástroji Upgrade Assistant Vylepšený výkon funkce Pack and Go Vylepšené zachycení problému v SOLIDWORKS Rx Jazykové mutace pro nástroj Správce nastavení Admin Portal Přiřazení členů k produktům Stránka Detaily produktu obsahuje část Dostupní členové, kterou můžete použít k přiřazení nových členů k produktu. Chcete-li vyhledat člena, můžete filtrovat část Dostupní členové na základě následujících kritérií: Křestní jméno Příjmení Typ produktu Filtrování produktů a služeb Na záložkách Produkty a Služby stránky detailu člena můžete filtrovat dostupné produkty a služby. To zkracuje dobu nutnou k nalezení produktu nebo služby, kterou chcete přiřadit k členovi. Můžete filtrovat podle následujících kritérií: Název produktu nebo služby Sériové číslo Stav předplatného Stav přiřazení Typ aktivace Typ produktu nebo služby 35

36 Správa systému Porovnávání geometrie v nástroji Upgrade Assistant Upgrade Assistant zobrazí zprávu, pokud se změní těžiště nebo objem modelu. Tato data jsou užitečná při zjišťování, zda se model obnovuje odlišně v nové verzi, ale není nezbytně nevyhovující. Pokud se zobrazují výraznější rozdíly mezi aktuální verzí softwaru a výchozí verzí, těžiště a objem se ve zprávě zobrazí modře. Předtím nástroj Upgrade Assistant identifikoval pouze změny ve výkonnosti, chyby obnovy, změny vykreslování pixelů (barva a poloha) a potíže se stabilitou. Vylepšený výkon funkce Pack and Go Když vyberete možnost Včetně výkresů, vylepší tato možnost v dialogovém okně Možnosti systému výkon omezením hledání výkresů jen na určité složky. Možnost Zahrnout podsložky pro vyhledávání výkresů ve funkci Pack and Go v dialogovém okně Nástroje > Možnosti systému > Externí reference hledá výkresy ve všech podsložkách. Když tuto možnost vypnete, software omezí hledání výkresů na složky zabalených modelů a složky určené v dialogovém okně Nástroje > Možnosti > Umístění souborů > Odkazované dokumenty. Vylepšené zachycení problému v SOLIDWORKS Rx Mezi vylepšení zachycení problému v SOLIDWORKS Rx patří: Nahrávání videa můžete restartovat bez ukončení softwaru SOLIDWORKS, když nemůžete zachytit událost na první pokus. Nahrávání restartujete kliknutím na Restartovat, tím se odstraní stávající video, pak stiskněte Záznam pro zahájení nahrávání nového videa. Software SOLIDWORKS se již neukončí při Ukončení záznamu videa. Nahrávání můžete pozastavit. Chcete-li pozastavit nahrávání, klikněte na Pauza a Obnovit pro nahrávání. Můžete nahrát celou obrazovku namísto pouze okna softwaru SOLIDWORKS. Předtím bylo možné zahájit zachytávání, spustit software SOLIDWORKS, a umístit před okno SOLIDWORKS jinou aplikaci. Maximální délka videa byla prodloužena z 5 na 10 minut. 36

37 Správa systému Jazykové mutace pro nástroj Správce nastavení Nástroj Správce nastavení je přeložen do všech jazyků podporovaných softwarem SOLIDWORKS. Nástroj Správce nastavení se spouští s použitím jazykového nastavení operačního systému Microsoft Windows nebo se spouští v angličtině, pokud váš jazyk není podporován. 37

38 6 Sestavy Tato kapitola obsahuje následující témata: Vymezovací rámeček v sestavách Správce PropertyManager vymezovacího rámečku Okno Náhled součásti Kosmetické závity PropertyManager Defeature Obrys Defeature Definování skupin Rozložené pohledy Vnější odkazy Přezkoumání velkého návrhu Zjednodušený režim Vazby Pole Vyhodnocení výkonnosti Uložení sestavy ve formě dílu Vybrat identické součásti Treehouse Varování při vkládání složitých součástí Vymezovací rámeček v sestavách Můžete vytvořit vymezovací rámeček v sestavě, která obsahuje geometrii. Vymezovací rámeček se vypočítává stejnými metodami jako vymezovací rámeček na úrovni dílu. Sestava může obsahovat pouze jednu funkci Vymezovací rámeček. Ve stromu FeatureManager můžete kliknout pravým tlačítkem na vymezovací rámeček a poté na příkaz Skrýt, Zobrazit, Potlačit nebo Uvolnit. Skici vymezovacího rámečku na úrovni součásti na grafické ploše jsou označeny různými barvami: Vymezovací rámeček na nejvyšší úrovni sestavy Vymezovací rámeček podsestavy Vymezovací rámeček dílu Šedý Modrý Oranžový 38

39 Sestavy Chcete-li zkontrolovat vymezovací rámeček, klikněte na Zobrazit > Skrýt/zobrazit > Vymezovací rámeček. Chcete-li zobrazit vlastnosti vymezovacího rámečku, přejeďte nad Vymezovací rámeček ve stromu FeatureManager nebo klikněte na možnosti Soubor > Vlastnosti > Hodnoty specifické pro konfiguraci. Hodnoty jsou vypsány pro délku, šířku, tloušťku a objem vymezovacího rámečku. Výpočty vymezovacího rámečku Výpočty vymezovacího rámečku obsahují plochy a těla SpeedPak, ale neobsahují zdvojenou grafiku SpeedPak. Po vytvoření funkce vymezovacího rámečku můžete vložit podsestavu SpeedPak nebo změnit stávající součást v sestavě na SpeedPak. V aktivní sestavě nedochází k dynamické aktualizaci výpočtů vymezovacího rámečku při změnách v sestavě. Je-li potřeba provést přepočet, vedle funkce vymezovacího rámečku se zobrazí ikona Obnovit. Pravým tlačítkem myši klikněte na Vymezovací rámeček a kliknutím na příkaz Aktualizovat proveďte obnovení. Čas nutný k výpočtu funkce vymezovacího rámečku se zobrazí ve Zprávě o obnovení sestavy. Chcete-li tuto zprávu otevřít, klikněte na možnost Nástroje > Vyhodnotit > Vyhodnocení výkonnosti a rozbalte oddíl Výkonnost obnovení. Správce PropertyManager vymezovacího rámečku Postup otevření správce PropertyManager Vymezovací rámeček: Klikněte na možnost Vložit > Referenční geometrie > Vymezovací rámeček. Pro vytvoření vymezovacího rámečku určete tyto možnosti. Referenční plocha/rovina Nejlépe přizpůsobit Vlastní rovina Používá rovinu X-Y pro orientaci vymezovacího rámečku. Určuje referenční rovinu pro použití vymezovacího rámečku. Možnosti Zahrnout skryté součásti Včetně součástí obálky Zahrnout skrytá těla Zahrne skryté součásti do výpočtů vymezovacího rámečku. Zahrne součásti obálky do výpočtů vymezovacího rámečku. Zahrne skrytá těla na úrovni dílu do výpočtů vymezovacího rámečku. 39

40 Sestavy Včetně povrchů Zobrazit náhled Zahrne povrchy do výpočtů vymezovacího rámečku. Zobrazí v grafické ploše náhled vymezovacího rámečku. Okno Náhled součásti V okně Náhled součásti je možné zobrazit více součástí najednou. Příkaz Synchronizovat použijte k synchronizaci okna Náhled součásti a okna sestavy. Můžete změnit styl zobrazení vybraných součástí v okně sestavy. V okně Náhled součásti je dostupná většina nástrojů okna sestavy. Mezi nedostupné nástroje patří Izolovat, Výřez, Nové okno a Zavřít vše. K zobrazení v okně Náhled součásti nelze vybrat skryté, potlačené součásti nebo součásti v režimu pouze grafika. Okno Náhled součásti není dostupné v následujících případech: Je aktivní nástroj Izolovat. Je otevřen více než jeden výřez. Součást se upravuje v kontextu. Chcete-li otevřít okno Náhled součásti, vyberte součást a klikněte postupně na položky Nástroje > Součást > Okno náhledu. Možnosti okna Náhled součásti: Viditelné Drátový Průhledný Skrytý Synchronizovat Ukončit náhled Zarovná okno Náhled součásti s oknem sestavy, když změníte orientaci nebo použijte nástroj Lupa, např. Zoo&m na všechno nebo Zoom na oblast. Zavře okno Náhled součásti. Kosmetické závity Kvalita kosmetických závitů pro sestavy a díly se zlepšila. Chcete-li vylepšení použít pro zastaralé sestavy, proveďte aktualizaci prvků kosmetických závitů. 40

41 Sestavy Informace o vylepšeních a procesu aktualizace naleznete zde Vylepšení kosmetických závitů na stránce 133. PropertyManager Defeature Obrys Složitou sestavu můžete zjednodušit pomocí metody Obrys v PropertyManageru Defeature. Nejdříve definujete skupiny těl nebo součástí a poté definujete metodu zjednodušení těchto skupin. Mezi metody zjednodušení patří: Vymezovací rámeček Válec Obrys polygonu Přizpůsobit obrys Žádné (kopírovat geometrii) Zjednodušená geometrie je uložena v dílu stejným způsobem jako stávající Zjednodušená geometrická metoda v PropertyManageru Defeature. Zachováte-li odkaz na nadřízenou sestavu, projeví se změny v nadřízené sestavě také ve zjednodušeném modelu při jeho aktualizaci. Když po zjednodušení vytvoříte díl, zobrazí se složka pro každou skupinu zjednodušení ve stromu návrhu FeatureManager. Když vyberete možnost Sloučit skupiny po tomto kroku, bude se složka jmenovat Sloučeno. Složka obsahuje prvek generované při zjednodušení. Defeature Definování skupin pro každé tělo Pomocí metody Obrys můžete definovat skupiny těl nebo součástí a poté pro tyto skupiny definovat metodu zjednodušení. Postup použití metody Silueta ve správci PropertyManager aplikace Defeature: 1. Klikněte na Nástroje > Defeature. 2. Ve správci PropertyManager v poli Defeature klikněte na možnost Silueta. 3. Klepněte na Další. Zadejte možnosti pro metodu Silueta: Skupiny Skupiny Vypíše seznam skupin Defeature. Pokud přidáte nebo upravíte skupinu, objeví se vedle názvu skupiny hvězdička (*), dokud nekliknete na tlačítko OK nebo Zrušit ve správci PropertyManager. Vyberete-li skupinu, těla v této skupině se označení v okně Náhled. 41

42 Sestavy Sloučit skupiny po tomto kroku Zvýraznit zpracovaná těla Sloučí skupiny, které se dotýkají nebo překrývají. Zvýraznit těla zahrnutá ve skupinách Defeature. Těla se zvýrazňují pomocí barvy Vybrané položky 4. Přidat skupinu / Upravit skupinu Název Napíše název skupiny. Součásti Vypíše seznam segmentů ve skupině. Těla Vypíše seznam těl ve skupině. Přidat skupinu Přidá skupinu. Možnost je dostupná v režimu Přidat skupinu. Resetovat Resetuje možnosti. Možnost je dostupná v režimu Přidat skupinu. OK Uloží změny skupiny. Přepne do režimu Přidat skupinu. Možnost je dostupná v režimu Upravit skupinu. Zavřít Resetuje možnosti. Možnost je dostupná v režimu Upravit skupinu. Použít Uloží změny skupiny. Zůstane v režimu Upravit skupinu. Možnost je dostupná v režimu Upravit skupinu. 42

43 Sestavy Metoda zjednodušení Metoda zjednodušení Vymezovací rámeček Válec Obrys polygonu Přizpůsobit obrys Žádné (kopírovat geometrii) Vytvoří krychlový vymezovací rámeček. Vytvoří válec odvozený z rozměrů krychlového vymezovacího rámečku. Vytvoří vysunutý polygon, který nasedá na vnější obrys zvolených těl a součástí. Vytvoří vysunuté tělo s použitím vnějších obrysů zvolených těl a součástí. Vytvoří přesnou kopii zvolených těl a součástí. Uzavřít do jednoho těla Vytvoří jedno tělo obsahující zvolené entity. Možnost je dostupná v případě, že vyberete alespoň jedno tělo nebo součást a jednu z těchto metod: Vymezovací rámeček Obrys polygonu Přizpůsobit obrys Pro Obrys polygonu se zvolené entity musejí dotýkat nebo překrývat. Ignorovat malá těla (% velikosti sestavy) Ignoruje těla nebo součásti podle velikosti vzhledem k sestavě nejvyšší úrovně. Zachovat interní smyčky Zahrne interní smyčky do výsledného těla, pokud silueta zvolených entit tyto smyčky obsahuje. Možnost je dostupná pro operaci Přizpůsobit obrys. Orientace Vlastní rovina Použít více směrů Určí rovinu pro použití se skupinou. Vyberte rovinu nebo klikněte na možnost Automatická, Přední, Horní nebo Pravá. Určí rovinu nebo plochu pro použití s druhým směrem. Možnost je dostupná pro operaci Obrys polygonu a Přizpůsobit obrys. 43

44 Sestavy Rozložené pohledy Rozložený pohled můžete procházet krok za krokem. Rozložený pohled je možné vrátit zpět a zobrazit výsledky jednotlivých kroků. Postup otevření správce PropertyManager Rozložený pohled pro stávající rozložený pohled: 1. Na záložce ConfigurationManager rozbalte konfiguraci. 2. Klikněte pravým tlačítkem na prvek Rozložený pohled a poté klikněte na Upravit prvek. Ve správci PropertyManager můžete použít následující funkce: Upravit název nového nebo stávajícího kroku. Vložit krok nad roletu. Přetáhnout aktivní krok a změnit pořadí kroků. Změnit velikost pole Kroky rozložení. Kliknutím na Přidat krok přidáte krok. Kliknutím na Resetovat můžete resetovat možnosti. Kliknutím na Vrátit zpět a Srolovat na prvek můžete kroky vrátit zpět nebo je posunout dopředu. Potlačit krok. Potlačené kroky se nezobrazují na grafické ploše pro položky Kroky rozložení nebo Inteligentní rozložení na úsečky. Potlačené kroky zůstanou potlačené bez ohledu na to, jaká je poloha rolety pro vrácení zpět. Určuje výchozí název na hodnotu Krok rozložení + číslo. Vyberete-li možnost Při přetažení automaticky uspořádat součásti, je výchozí název kroku rozložení Řetězec + číslo. Ve správci PropertyManager Kroky rozložení a ConfigurationManager můžete posouvat kroky směrem zpět nebo dopředu přetažením rolety. Pravým tlačítkem myši klikněte na krok umístěný nad roletou. Otevřou se následující nástroje: Vrácení zpět Potlačit Pravým tlačítkem myši klikněte na krok umístěný pod roletou. Otevřou se následující nástroje: Srolovat vpřed Srolovat na předchozí Srolovat na konec V Ovladači animace došlo ke změně těchto ovládacích prvků: Prvek Převinout vpřed je přejmenován na Další krok. Prvek Převinout zpět je přejmenován na Předchozí krok. Prvek Zastavit byl odebrán. Prvky Přehrát a Pozastavit jsou sdíleny v jednom ovládacím prvku. 44

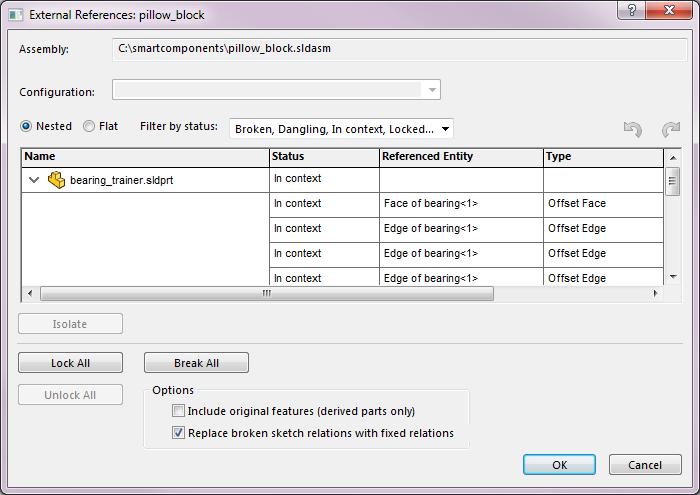

45 Sestavy Vnější odkazy Dialog Vnější odkazy pro díly a prvky a dialog Vnější odkazy pro sestavy byly sloučeny do jednoho dialogu. Můžete přerušit, uzamknout nebo odemknout individuální odkazy pro prvky a skici, řadit odkazy podle stavu a izolovat vybrané součásti. Zatímco je otevřené dialogové okno Vnější odkazy, můžete interagovat se stromem FeatureManager a modelem v grafické ploše. Aktivací možnosti Dynamická vizualizace referencí si můžete zobrazit závislosti prvků. Nemůžete přetáhnout soubory do softwaru SOLIDWORKS. Postup otevření dialogu Vnější odkazy: Ve stromu FeatureManager klepněte pravým tlačítkem na sestavu nejvyšší úrovně nebo na podsestavu a pak na Vnější odkazy. Funkce v dialogu Vnější odkazy: Se stromovou strukturou Vypíše všechny součásti a prvky s externími odkazy, které jsou hierarchicky založeny na struktuře sestavy. Součásti a prvky jsou odsazeny. Můžete rozbalit a sbalit uzly. Plochý Vypíše všechny součásti s externími referencemi do nehierarchického seznamu. 45

46 Sestavy Rozbalit vše Sbalit vše Zrušit výběry Klikněte pravým tlačítkem na výběr tabulky dialogu pro použití těchto nástrojů. Při vybrání možnosti Vnořené jsou dostupné možnosti Rozbalit vše a Sbalit vše. Filtrovat podle stavu Filtruje součásti a prvky podle následujících stavů: Přerušené Odpojená V kontextu Uzamknuté Mimo kontext Zpět Vrátí změny provedené v dialogovém okně. Když vyberete možnost Zahrnout původní prvky (pouze odvozené díly), nemůžete zrušit operaci přerušení. Znovu Vrátí operaci Zpět v dialogovém okně. Izolovat Uzamknout vybrané Izoluje součásti z vybraného vnějšího odkazu. Dostupné, pokud je aktivní dokument sestava a vyberete jednu nebo více součástí. Uzamkne vnější odkazy pro vybrané prvky a skici. Pokud uzamknete vnější odkazy pro prvek nebo skicu, můžete vytvořit vnější odkazy na součást. Pokud uzamkněte vnější odkazy pro součást, budou všechny vnější odkazy součásti uzamčeny a nebude možné vytvořit vnější odkazy pro příslušnou součást. Na rovnice, které mají vnější odkazy, nebude mít zámek vliv. Odemknout vybrané Přerušit vybrané Odemkne vnější odkazy pro vybrané prvky a skici. Přeruší vnější odkazy pro vybrané prvky a skici. Pokud přerušíte vnější odkazy pro součást, budou všechny vnější odkazy součásti přerušeny. Když vyberete možnost Zahrnout původní prvky (pouze odvozené díly), nemůžete zrušit operaci přerušení. Na rovnice, které mají vnější odkazy, nebude mít přerušení vliv. Když vyberete odkazovanou entitu, bude entita společně s dalšími entitami, které na ni odkazují, zvýrazněna ve stromu FeatureManager a v grafické ploše. Vybraná entita se zvýrazní s použitím barvy Vybraná položka č.1. Odpovídající referenční entity budou zvýrazněny s použitím barvy Vybraná položka č.3. Přejmenované nástroje a možnosti: Funkce Seznam vnějších odkazů byla přejmenována na Vnější odkazy. 46

47 Sestavy Funkce Pokud jsou reference přerušeny, vložit prvky originálního dílu(ů) byla přejmenována na Zahrnout původní prvky (pouze odvozené díly). Funkce Seznam přerušených referencí byla nahrazena možností Přerušené funkce Filtrovat podle stavu. Sloupce Součásti a Prvek byly přejmenovány na Název. Funkce Data byla přejmenována na Typ. Funkce Vnější odkazy není dostupná pro zjednodušené součásti. Dialog Vnější odkazy pro sestavu nejvyšší úrovně nevypíše zjednodušené součásti. Konvence stromu FeatureManager pro vnější odkazy Pokud prvek obsahuje skicu s vnějšími odkazy, zobrazí se u prvku {->} napravo od názvu prvku ve stromu FeatureManager. Ve skice s vnějšími odkazy se zobrazuje -> napravo od názvu skici. Pokud má prvek vnější odkazy a skicu s vnějšími odkazy, zobrazí se u prvku ->{->} napravo od názvu prvku. V případě prvků, které obsahují skicu s vnějšími odkazy ve více stavech, se budou všechny použitelné symboly zobrazovat napravo od názvu prvku. Například u prvku s uzamčeným vnějším odkazem a přerušeným vnějším odkazem se zobrazí {-> *x} napravo od názvu prvku. Správa externích referencí pomocí dynamické vizualizace referencí Je-li povolena funkce Dynamická vizualizace referencí, můžete ke správě externích referencí použít tyto nástroje: Přerušit referenci Uzamknout referenci Odemknout referenci Když referenci přerušíte, je toto přerušení trvalé. Externí referenci již nelze po přerušení aktivovat. Když přerušíte nadřízenou referenci skici, budete vyzváni k nahrazení přerušeného vztahu pevným vztahem skici nebo k ponechání přerušeného vztahu. 47

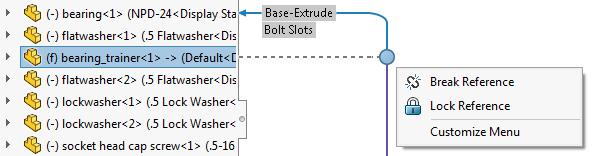

48 Sestavy Přerušení reference pomocí dynamické vizualizace referencí: 1. Otevřete sestavu s externími referencemi. 2. Ve stromu FeatureManager pravým tlačítkem klikněte na sestavu nejvyšší úrovně a klikněte na jednu nebo obě volby Dynamická vizualizace referencí (rodič) a Dynamická vizualizace referencí (potomek). 3. Vyberte součást s externími referencemi. 4. Klikněte na kroužek a poté na Přerušit referenci. 5. V dialogovém okně zkontrolujte externí odkaz, který bude přerušen, a poté kliknutím na tlačítko OK odkaz přerušte. Přezkoumání velkého návrhu Úprava sestav v režimu přezkoumání velkého návrhu Funkci Upravit sestavu můžete použít k úpravě sestav v režimu přezkoumání velkého návrhu. Můžete přidávat a upravovat vazby a vkládat součásti při úpravě sestavy. Pokud chcete používat tuto funkci, otevřete soubory sestavy a součásti samostatně a pak je uložte do formátu SOLIDWORKS Kliknutím na Soubor > Uložit vše uložíte všechny otevřené soubory najednou. Ve stromu FeatureManager se zobrazí následující funkce pro sestavy nejvyšší úrovně: Standardní roviny Počátek Složka vazeb. Referenční geometrie, pouze ke čtení Skici, pouze ke čtení Tvorba polí součástí, pouze ke čtení Na záložce Přezkoumání velkého návrhu správce CommandManager jsou k dispozici tyto nástroje: Vložit součásti Vazba Můžete použít funkci Přesunout triádou. Tento nástroj si otevřete tak, že kliknete pravým tlačítkem na pohyblivou součást a vyberete Přesunout triádou. 48

49 Sestavy Nemůžete vložit součást jejím přetažením z podokna úloh nebo Průzkumníka souborů. Nemůžete kopírovat součást pomocí přetažení CTRL + nebo pomocí CTRL + C. Součást nemůžete do sestavy vložit. Sestavu není možné upravovat v režimu velkého návrhu, pokud neobsahuje alespoň jednu z těchto funkcí: Řemen/Řetěz Odebrání vysunutím Průvodce dírami Odebrání otočením Odebrání tažením po křivce Úkos Zaoblení Lineární pole (prvek) Jednoduchá díra Pole řízené tabulkou (prvek) Kruhové pole (prvek) Série děr Zrcadlo (prvek) Pole řízené skicou (prvek) Svarová housenka Chcete-li upravovat sestavy v režimu přezkoumání velkého návrhu: 1. Klikněte na Otevřít (základní panel nástrojů) nebo vyberte Soubor > Otevřít. 2. V dialogu vyberte sestavu a pak v části Režim vyberte Přezkoumání velkého návrhu. 3. Vyberte Upravit sestavu. 4. Klikněte na možnost Otevřít. Režim přezkoumání velkého návrhu je indikován zobrazením symbolu oka ikonách všech součástí. na Chcete-li upravit sestavu, která je otevřena v režimu přezkoumání velkého návrhu, klikněte pravým tlačítkem na sestavu nejvyšší úrovně a vyberte Upravit sestavu. Vytváření vazeb v přezkoumání velkého návrhu Při úpravách sestav v režimu Přezkoumání velkého návrhu můžete vytvářet vazby mezi součástmi a využívat typy geometrie jako odkazy vazby. Tyto vazby a odkazy vazby jsou dostupné při otevření sestavy ve zjednodušeném nebo vyřešeném režimu. Podporované typy vazeb jsou následující: Úhlová Zámek Stejnolehlá Rovnoběžná Soustředná Kolmá Vzdálenost Tečná Jako odkazy vazby lze pro jakoukoli součást sestavy využít následující typy geometrie: 49

50 Sestavy Obloukové hrany Lineární hrany Kuželové plochy Rovinné plochy Válcové plochy Vrcholy Přechodně fixované součásti Pro stávající vazby nebo odkazy vazby, které nejsou v režimu Přezkoumání velkého návrhu podporovány, se vazby a odkazy vazby zobrazují jako dočasně pevné. Flexibilní podsestavy se v režimu Přezkoumání velkého návrhu chovají jako pevné podsestavy. Značka přezkoumání velkého návrhu Název možnosti Značka přezkoumání velkého návrhu se změnil na Značka Zobrazit data. Omezení nástrojů v režimu Upravit sestavu Pokud upravujete sestavu v režimu přezkoumání velkého návrhu, jsou některé nástroje omezené. Vložit součást Možnost Vložit součást vkládá součásti pouze jako grafiku na nejvyšší úrovni sestavy. Možnosti Vytvořit virtuální a Obálka nejsou dostupné. Jde-li o nejvyšší úroveň sestavy obsahující několik konfigurací, pak možnost Potlačit nové součásti pod položkou Vlastnosti konfigurace ve správci PropertyManager řídí stav potlačení vložené součásti. Do sestavy nelze přidat součásti Toolboxu. Nelze vložit více součástí současně. Nelze vložit součásti pomocí kopírování a vložení, přetažení nebo kombinace CTRL + tažení. Konfigurace Nelze změnit konfiguraci sestavy nejvyšší úrovně. Pole součástí Nelze vytvořit nebo upravit pole součástí. 50

51 Sestavy Vazby Nelze vytvořit vazby na referenční geometrii. Existující vazby na referenční geometrii jsou vyřešené. Odstranit Odstranit lze pouze součásti na nejvyšší úrovni. Potlačit součásti Možnost dostupná pro součásti typu pouze grafika na nejvyšší úrovni sestavy. Součásti jsou potlačeny pouze v aktivní konfiguraci. Uložit a Uložit jako Pomocí možnosti Uložit uložíte upravenou sestavu v režimu přezkoumání velkého návrhu. Možnost Uložit jako nelze použít. Přesunout triádou Možnost Přesunout triádou se zpřístupní po kliknutí pravým tlačítkem myši na součást a následném kliknutí na ikonu, kdy se rozbalí místní nabídka. Magnetické vazby v přezkoumání velkého návrhu Součásti můžete sestavit s použitím magnetických vazeb při úpravě sestavy v režimu Přezkoumání velkého návrhu. Můžete také zobrazit složky Povrchová rovina Publikované odkazy. Můžete vytvořit, upravit a odstranit prvky Povrchová rovina. Nemůžete upravit publikované odkazy ve složce Publikované odkazy a nemůžete definovat nový připojovací body pomocí nástroje Publikování prostředků. Zjednodušený režim Opětovné sestavení pole součástí Pokud upravujete funkci, můžete změnit parametry pole. Pole součásti, které je řízeno nedostupnou entitou se jako předpona názvu entity zobrazuje **Zjednodušený**. Software SOLIDWORKS obnoví pole ve zjednodušeném režimu s použitím naposledy použité definice. Chcete-li tuto funkci použít, uložte sestavu a součást, která obsahuje řídicí funkci ve vyřešeném režimu, ještě než sestavu otevřete ve zjednodušeném režimu. a 51

52 Sestavy Tím se obnoví práce pro následující pole sestavy: Řetězové pole Lineární Kruhové Řízené polem Řízené křivkou Řízené skicou Tím se obnoví práce pro následující odvozená pole součástí: Pokročilý průvodce dírami Křivka Lineární pole Další možnosti pole Série děr Pole Kruhové Průvodce dírami Pole řízené tabulkou Nelze přesunout nebo odstranit pole ve zjednodušeném režimu Soubory otevřené ve zjednodušeném režimu jsou zamknuté a není možné je přesunout ani odstranit. V průzkumníku souborů Microsoft se při odstranění souboru zobrazí varovná zpráva. Chcete-li přesunout nebo odstranit soubory ve zjednodušeném režimu: 1. V softwaru SOLIDWORKS klikněte na možnost Otevřít (na základním panelu nástrojů) nebo klikněte na možnost Soubor > Otevřít. 2. V dialogovém okně vyberte sestavu a poté pod položkou Režim vyberte možnost Zjednodušený. 3. Klikněte na možnost Otevřít. 4. Přepněte do aplikace Průzkumník souborů Microsoft a odstraňte jednu nebo více součástí. Zobrazí se zpráva, že akci nelze dokončit. Vazby Automaticky uzamknout rotaci pro soustředné vazby na součásti Toolbox Můžete použití funkci Uzamknout rotaci nových soustředných vazeb na součásti Toolbox k automatickému uzamknutí rotace nových soustředných vazeb k součástem Toolbox. V nástroji Správce nastavení můžete tuto funkci uzamknout. Tato možnost se použije, když vytvoříte soustředné vazby pomocí: Vložení součásti Toolbox do jiné součásti. Vytvořením inteligentní vazby za použití kombinace ALT + přetažení na válcovou plochu nebo kruhovou hranu součásti Toolbox, která se nachází v sestavě. S použitím nástroje Inteligentní šrouby. 52

53 Sestavy Za pomoci definování inteligentních šroubů v nové sérii děr. Ručním vytvořením soustředné vazby na součást Toolbox. Když zrušíte zaškrtnutí této možnosti, můžete vybrat Uzamknout soustřednou rotaci pro složku Vazby vazbu. nebo Uzamknout rotaci pro každou odemknutou soustřednou Chcete-li povolit automatické uzamknutí rotace pro soustředné vazby: 1. Klikněte na Nástroje > Možnosti > Možnosti systému > Průvodce dírami/toolbox. 2. V části Vazby Toolbox vyberte Uzamknout rotaci nových soustředných vazeb na součásti Toolbox. Ikona indikuje uzamčené soustředné vazby. Ikona indikuje odemčené soustředné vazby. Zakázání automatické aktualizace vazeb v Toolboxu Automatickou aktualizaci vazeb mezi součástí Toolbox a jinou součástí než Toolbox můžete dočasně zakázat zrušením zaškrtnutí pole Automatická aktualizace pro vazby Toolbox. Zakázáním automatické aktualizace můžete zvýšit výkonnost, protože lze rychleji upravovat vazby, přidávat vazby a manipulovat součástmi. Při zakázání automatické aktualizace: Šrouby Toolbox se nepohybují, pokud přesunete součásti spojené vazbou. Jiné součásti než Toolbox se však pohybují. Výkonnost se zlepší při práci se sestavami s několika součástmi Toolbox vloženými a navázanými na nejvyšší úrovni. Například v sestavách se stovkami zásobníků šroubů na nejvyšší úrovni může aktualizování těchto vazeb ovlivnit výkonnost při provádění operací, jako je řešení vazeb, přidávání vazeb a přetahování součástí. Výkonnost se nezlepší, pokud jsou součásti Toolbox: V sestavách, protože možnost ovlivňuje řešení vazeb pouze na nejvyšší úrovni. V polích, protože instance polí nevyužívají vazby. Možnost Automatická aktualizace pro vazby Toolbox je nutné zakázat při každém otevření sestavy. Postup zakázání automatických aktualizací vazeb: V sestavě se součástmi Toolbox, ve stromu FeatureManager klikněte pravým tlačítkem myši na složku Vazby vazby Toolbox. a zrušte zaškrtnutí možnosti Automatická aktualizace pro Složka Vazby a vazby uvnitř se zobrazují s touto ikonou:. Postup aktualizace vazeb: Ve stromu FeatureManager klikněte pravým tlačítkem myši na jednu z následujících možností a klikněte na možnost Automatická aktualizace pro vazby Toolbox: Složka Vazby Podsložka Šrouby ve složce Vazby 53

54 Sestavy Jednotlivé vazby ve složce Vazby Aktualizují se všechny vazby v sestavě. Seskupování vazeb a oddělování šroubů Vazby je možné seskupit podle stavu a šrouby je možné oddělit do složek. Příkaz Podle stavu seskupí vazby podle následujících stavů: Název složky Vyřešeno Chyby Přeurčené Potlačeno Potlačeno (chybí) Neaktivní (pevné) Popis Vazby, které byly vyřešeny bez chyb. Vazby s chybami vazeb. Vazby s varováním o přeurčenosti. Vazby, které jste potlačili. Potlačené vazby odkazující na scházející součásti. Neaktivní vazby odkazující na pevné součásti. Složky stavu se zobrazují ve složce Vazby. Příkaz Oddělit šrouby rozdělí vazby odkazující na součást Toolboxu do složky Šrouby. Složka Šrouby zahrnuje potlačené vazby odkazující na součást Toolboxu. Když upravíte vazbu a přidáte do ní součást Toolboxu, vazba se po uložení změn přesune do složky Šrouby. Když vyberete položky Podle stavu a Oddělit šrouby, budou složky Šrouby vnořeny uvnitř složek stavů. Složky stavů a šroubů se automaticky aktualizují při změně sestavy. Počet složek obsažených v každé složce se zobrazí vpravo od názvu složky. Když vyberete obě možnosti seskupení, bude počet položek ve složce stavu zahrnovat také počet položek v podsložce Šrouby. Seskupení vazeb nemění pořadí řešení vazeb. Vazby nelze přesunout do složek jiného stavu nebo šroubů. Příkaz Přidat do nové složky není dostupný pro vazby ve složkách stavů či šroubů. K vytvoření složky je nutné vypnout možnosti Podle stavu a Oddělit šrouby. Vazby ve složkách vazeb vytvořených uživateli se po seskupení podle stavu nebo oddělení šroubů přesunou do příslušné složky seskupení. Když tyto možnosti seskupení vypnete, vazby se vrátí do svých původních složek vazeb. Když odstraníte složku vazeb vytvořenou uživatelem a možnost seskupení je přitom zapnuta, přesunou se vazby z odstraněné složky vazeb do složky o jednu úroveň výše. 54

55 Sestavy Postup k seskupení vazeb a oddělení šroubů: 1. Ve stromu FeatureManageru sestavy klikněte pravým tlačítkem na Vazby a klikněte na položku Seskupit vazby. 2. Kliknutím na položku Podle stavu seřadíte vazby podle stavu. 3. Kliknutím na položku Oddělit šrouby zobrazíte šrouby v samostatných složkách. Negativní hodnoty pro vazby Mezního úhlu v ovladači vazeb Můžete použít negativní hodnoty úhlu v ovladači vazeb a animacích pro vazby Mezní úhel. Ovladač vazeb Postup použití negativních hodnot pro vazby Mezní úhel v Ovladači vazeb: 1. Otevřete sestavu, která obsahuje vazbu Mezní úhel. 2. Klikněte na Vložit > Ovladač vazeb. 3. Ve správci PropertyManager klikněte na Shromáždit všechny podporované vazby. 4. V části Shromáždit všechny podporované vazby vyberte vazbu Mezní úhel. 5. U položky Pozice 1 zadejte kótu pro vazbu Mezní úhel a klikněte na Aktualizovat pozici. Například zadejte jako kótu V části Umístění vazeb klikněte na Přidat pozici. 7. U položky Pozice 2 zadejte jako kótu 0 a klikněte na Aktualizovat pozici. 8. V části Umístění vazeb klikněte na Přidat pozici. 9. U položky Pozice 3 zadejte jako kótu -100 a klikněte na Aktualizovat pozici. 10. Volitelné: Rozbalte položku Animace a kliknutím na Vypočítat si zobrazte animaci. 11. Klepněte na. Animace Postup zobrazení animace vytvořené v ovladači vazeb: 1. Klikněte na záložku Pohybová studie V položce Typ studie vyberte možnost Animace. 3. Klepněte na Průvodce animací (panel nástrojů MotionManager). 4. V dialogu vyberte Ovladač vazeb. 5. Určete možnosti v dialogovém okně. 55

56 Sestavy Pole 6. Klepněte na položku Vypočítat. Kruhová pole Můžete přidat druhý směr a určit, že rozestupy a počet instancí budou symetrické vůči prvnímu směru pole. Postup určení druhého směru u kruhových polí: 1. V sestavě klikněte postupně na položky Pole lineární součásti > Pole kruhové součásti (panel nástrojů Sestava) nebo Vložit > Pole součásti > Kruhový vzor. 2. V PropertyManageru zadejte možnosti pro Směr č. 2: Směr č.2 Symetricky Stejné odstupy Úhel Aktivuje možnosti směru č.2. Vytvoří symetrické pole ze zdrojového prvku. Nastaví možnost Úhel na 360. Určí úhel mezi jednotlivými instancemi. Počet instancí Určí počet instancí zdrojového prvku. Zahrnutí uživatelských vlastností do zrcadlené sestavy Uživatelské vlastnosti lze zahrnout, když vytváříte opačně zrcadlenou sestavu nebo podsestavu. Mezi uživatelské vlastnosti patří globální vlastnosti a vlastnosti určité konfigurace. Mezi zrcadlenou a původní sestavou je navázáno propojení. Změny uživatelských vlastností v původní sestavě jsou zahrnuty do zrcadlené sestavy. Uživatelské vlastnosti v zrcadlené sestavě nemůžete měnit. Postup pro zahrnutí uživatelských vlastností do zrcadlené sestavy: 1. Otevřete sestavu s uživatelskou vlastností. 2. Klikněte na nástroj Zrcadlit součásti (panel nástrojů Sestava) nebo na Vložit > Zrcadlit součásti. 3. V PropertyManageru vytvořte zrcadlené pole. Klikněte na možnost Vytvořit opačnou verzi v Kroku 2: Nastavit orientaci, abyste mohli pokračovat v práci ve správci PropertyManager. 4. V kroku 4: Importovat prvky, vyberte v části Přenést položku Uživatelské vlastnosti. 56

57 Sestavy Jestliže zapnete volbu Přerušit spojení s původním dílem v části Propojení, nebudou změny provedené v původní sestavě zahrnuty do zrcadlené sestavy. 5. Kliknutím na vytvořte zrcadlenou součást. Lineární pole Můžete vytvářet pole součástí podle vybraného odkazu. Můžete určit možnosti rozteče nebo počet instancí. Pro Směr č. 1 vymažte položku Pevná osa rotace a určete tak osu rotace v libovolném směru. Vyberete-li tuto možnost, můžete rotovat polem součástí okolo společné osy, což je stejné chování jako v předchozím vydání softwaru SOLIDWORKS. Ve správci PropertyManager Lineární pole PropertyManager určete následující možnosti rozteče nebo počet instancí pro Směr č. 1 a Směr č. 2: Rozteč a instance Nezávisle určuje rozteče a počet instancí. Rozteč Definuje odstupy mezi instancemi pole. Počet instancí Definuje počet instancí pole. Tento počet zahrnuje původní prvky nebo výběry. K odkazu Určuje rozteče a počet instancí podle vybrané referenční geometrie. Referenční geometrie Určuje referenční geometrii, která řídí pole. Obrátit směr odsazení Vzdálenost odsazení Těžiště součásti Vybraný odkaz Referenční geometrie Obrátí směr odsazení pole od referenční geometrie. Určuje vzdálenost poslední instance pole od referenční geometrie. Vypočítá vzdálenost odsazení od referenční geometrie k těžišti prvku použitého pro pole. Vypočítá vzdálenost odsazení od referenční geometrie k vybranému odkazu zdrojového prvku. Určuje, od které geometrie zdrojového prvku se bude počítat vzdálenost odsazení. 57

58 Sestavy Pevná osa rotace Možnost Směr č. 1. Instance polí rotují okolo společné osy. Možnost je dostupná, vyberete-li možnost Otočit instance. Pokud tato možnost není vybrána, osa otáčení pro každou instanci součásti se převede podle nastavení Směr 1 a poté se otáčí podle osy otáčení dané součásti. Vyhodnocení výkonnosti Ve zprávě Vyhodnocení výkonnosti můžete kliknutím na možnost Otevřít otevřít soubor v novém okně z oddílů Detaily otevřeného dokumentu a Grafické trojúhelníky. Před přepnutím na otevřený soubor je nutné zavřít dialogové okno Vyhodnocení výkonnosti. Ve sloupcích Čas otevření a Trojúhelníků celkem jsou hodnoty překryty na liště pro každý řádek. Názvy součástí a konfigurací nejsou zkráceny. U názvů, které se nezobrazují celé, se na konci zobrazuje elipsa. Ve Zprávě o obnovení sestavy můžete rozbalit nebo sbalit uzly. Součásti, které byly obnoveny více než jednou, se zobrazují červeně. Součásti, jejichž obnovení trvá 10 milisekund nebo méně, jsou ze seznamu vynechány. Chcete-li spustit Vyhodnocení výkonnosti pro otevřenou sestavu, klikněte na možnost Vyhodnocení výkonnosti (panel nástrojů Sestava) nebo Nástroje > Vyhodnotit > Vyhodnocení výkonnosti. Uložení sestavy ve formě dílu Pokud ukládáte sestavu ve formě dílu, můžete zahrnout nebo odebrat součásti podle zadaných kritérií a uložený díl tak zjednodušit. K uložení sestavy ve formě zjednodušeného dílu můžete použít následující kritéria: Viditelnost součásti z vnější strany modelu. Velikost (objem) součásti. Patří-li součást do Toolboxu. Můžete určit vlastnost součásti, která se má do součásti zahrnout nebo naopak vyloučit, když je sestava ukládána ve formě dílu. Otevření dialogového okna Vlastnosti součásti: 1. V dokumentu sestavy klikněte pravým tlačítkem na součást a poté klikněte na možnost Vlastnosti součásti. 2. V dialogovém okně pod položkou Uložit sestavu jako díl vyberte možnost: Použít systémová nastavení Využívá systémové možnosti k zahrnutí nebo vyloučení součásti. 58

59 Sestavy Vždy zahrnout Při ukládání sestavy ve formě dílu zahrne součást do výsledného dílu. Tato možnost přepíše podmínky definované v systémových možnostech a pod položkou Uložit sestavu jako díl správce PropertyManager. Vždy vyloučit Při ukládání sestavy ve formě dílu vyloučí součást z výsledného dílu. Možnosti exportu u sestav uložených jako díly Chcete-li zadat možnosti exportu: 1. Klikněte na nabídku Nástroje > Možnosti > Možnosti systému > Export. 2. V části Formát souboru vyberte položku SLDPRT ze sestavy. 3. Určete následující možnosti a klikněte na OK. Určené součásti Odstranit Práh viditelnosti (vnitřní součásti) Odebere součásti, které jsou pod prahem viditelnosti. Posunutím jezdce doprava snižte mez viditelnosti interních součástí Objem vymezovacího rámečku méně než Součásti šroubu Odebere součásti, které jsou pod prahem objemu. Tento vymezovací rámeček je kvádrem, který se zarovnává k počátku součásti a jeho velikost odpovídá velikosti geometrie součásti. Tento vymezovací rámeček se liší od vymezovacího rámečku vytvořeného v PropertyManageru Vymezovací rámeček. Odebere součásti, jejichž vlastnost IsFastener má hodnotu 1. Zahrnout Fyzikální vlastnosti Přepíše fyzikální vlastnosti dílu fyzikálními vlastnostmi ze sestavy. PropertyManager Uložit sestavu jako díl Postup otevření PropertyManageru Uložit sestavu jako díl: 1. V sestavě klikněte na položku Soubor > Uložit jako. 59

60 Sestavy 2. Vyberte typ souboru Díl (*.prt;*.sldprt). 3. Vyberte položku Včetně určených součástí. 4. Vyberte položku Přepsat výchozí. 5. Klepněte na tlačítko Uložit. Specifikujte následující možnosti ve správci PropertyManager: Odebrat součásti Práh viditelnosti (vnitřní součásti) Odebere součásti, které jsou pod prahem viditelnosti. Posunutím jezdce doprava zvyšte mez viditelnosti interních součástí. Objem vymezovacího rámečku méně než Odebere součásti, které jsou pod prahem objemu. Tento vymezovací rámeček je kvádrem, který se zarovnává k počátku součásti a jeho velikost odpovídá velikosti geometrie součásti. Tento vymezovací rámeček se liší od vymezovacího rámečku vytvořeného v PropertyManageru Vymezovací rámeček. Součásti šroubu Zobrazení Odebere součásti, jejichž vlastnost IsFastener má hodnotu 1. Řídí zobrazení součástí. Zvolte možnost: Zobrazit vše Zobrazí všechny součásti. Zobrazit zahrnuté součásti Zobrazit odebrané součásti Zobrazí zahrnuté součásti. Zobrazí odstraněné součásti. Zahrnout Fyzikální vlastnosti Přepíše fyzikální vlastnosti dílu fyzikálními vlastnostmi ze sestavy. Výsledky Použít tato nastavení v možnostech systému Použije výběry provedené v tomto PropertyManageru na Možnosti systému. Tato možnost není dostupná, když jsou Možnosti systému uzamknuty správcem. Resetovat Obnoví výchozí možnosti PropertyManageru. 60

61 Sestavy Vybrat identické součásti Můžete použít nástroj Vybrat identické součásti s následujícími možnostmi: Možnost Součásti pro pole PropertyManager Kruhová součást Součást řízená křivkou Lineární součást Součást řízená polem Součást řízená skicou Součásti pro zrcadlení Těmito součástmi Dostupné, když vyberete Detekce kolizí nebo Kontaktní přenos. Zrcadlit součásti Přesunout součást Otočit součást Všechny součásti v části Rozsah prvku Odebrání vysunutím Série děr Průvodce dírami Odebrání otočením Jednoduchá díra Odebrání tažením po křivce Výběr součásti Defeature Rozložený pohled Otevřete Vybrat identické součásti kliknutím pravým tlačítkem: Součást v grafické ploše. Vybraná součást ve správci PropertyManager. Součást ve stromu FeatureManager. 61

62 Sestavy Treehouse Vytvoření uživatelských vlastností a vlastností určené konfigurací v aplikaci Treehouse Do uzlu Treehouse můžete přidat uživatelské vlastnosti a vlastnosti určené konfigurací. Tato funkčnost je shodná s funkcí dostupnou v softwaru SOLIDWORKS. Uživatelské vlastnosti Postup vytvoření uživatelské vlastnosti: 1. V aplikaci Treehouse klikněte pravým tlačítkem na uzel a klikněte na položku Vlastnosti. 2. V dialogovém okně klikněte na kartu Vlastní. Když vyberete více než jeden uzel, uvidíte hodnotu Více hodnot v poli Hodnota / textový výraz a sloupce Výsledná hodnota, pokud se v těchto polích nachází více než jedna hodnota. 3. U nových uzlů nebo uzlů vytvořených příkazem Uložit jako nový dokument zapište hodnoty polí Název souboru a Umístění souboru. U existujících uzlů není možné hodnoty polí Název souboru a Umístění souboru změnit. 4. Vyplňte následující sloupce: Název vlastnosti Typ Hodnota / textový výraz Výsledná hodnota Zadejte nebo vyberte hodnotu. Vyberte hodnotu. Zadejte nebo vyberte hodnotu. Vypočítaná hodnota založená na poli Hodnota / textový výraz. 5. Volitelné: Chcete-li propojit hodnotu vlastnosti dílu s množstvím v kusovníku, vyberte vlastnost ze seznamu Množství v kusovníku. 6. Volitelné: Chcete-li přidat, odstranit nebo přesunout vlastnost nahoru či dolů v seznamu, klikněte na položku Upravit seznam. 7. Volitelné: Odstranění vlastnosti: vyberte řádek vlevo od pole Název vlastnosti a klikněte na tlačítko Odstranit. 8. Klikněte na tlačítko OK. Vlastnosti určené konfigurací Vlastnosti určené konfigurací nelze přidávat, pokud vyberete dva nebo více uzlů. 62

63 Sestavy Postup vytvoření uživatelské vlastnosti určené konfigurací: 1. V aplikaci Treehouse klikněte pravým tlačítkem na uzel a klikněte na položku Vlastnosti. 2. V dialogovém okně klikněte na kartu Závislý na konfiguraci: Když vyberete více než jeden uzel, není karta Závislý na konfiguraci dostupná. 3. U nových uzlů nebo uzlů vytvořených příkazem Uložit jako nový dokument zapište hodnoty polí Název souboru a Umístění souboru. U existujících uzlů není možné hodnoty polí Název souboru a Umístění souboru změnit. 4. Chcete-li přidat vlastnost do konfigurace, vyberte konfiguraci v seznamu Použít na. 5. Vyplňte následující sloupce: Název vlastnosti Typ Hodnota / textový výraz Výsledná hodnota Zadejte nebo vyberte hodnotu. Vyberte hodnotu. Zadejte nebo vyberte hodnotu. Vypočítaná hodnota založená na poli Hodnota / textový výraz. 6. Volitelné: Chcete-li propojit hodnotu vlastnosti dílu s množstvím v kusovníku, vyberte vlastnost ze seznamu Množství v kusovníku. 7. Volitelné: Chcete-li přidat, odstranit nebo přesunout vlastnost nahoru či dolů v seznamu, klikněte na položku Upravit seznam. 8. Volitelné: Odstranění vlastnosti: vyberte řádek vlevo od pole Název vlastnosti a klikněte na tlačítko Odstranit. 9. Klikněte na tlačítko OK. Zobrazit v pohledu seznamu Dialogové okno Vlastnosti v pohledu Zobrazit v seznamu můžete otevřít řádku a následným kliknutím na položku Zobrazit vlastnosti dokumentu. výběrem V dialogovém okně v pohledu Zobrazit v seznamu se názvy sloupců specifických pro danou konfiguraci zobrazují modře. Vlastnosti s bílým pozadím jsou přiřazeny vybranému souboru. Vlastnosti se šedým pozadím nejsou přiřazeny vybranému souboru. Chcete-li zadat cestu k souboru pro nové dokumenty Procházet a vyberte složku pro Výchozí cílové umístění. Po výběru složky klikněte na Použít. Výběr více souborů k importu V grafické oblasti Treehouse můžete vybrat více souborů dílů a sestav k přidání do stávajícího souboru sestavy. 63

64 Sestavy Postup importu více souborů: 1. V aplikaci Treehouse otevřete stávající soubor sestavy. 2. Klikněte na položku Stávající soubor a vyberte více souborů jedním z následujících způsobů: Ctrl + výběr individuálních souborů. Shift + výběr skupiny souborů. Když vyberete soubory, které nejsou souborem dílu (.sldprt) nebo sestavy (.sldasm), zobrazí se zpráva s varováním, že tyto soubory nelze importovat. 3. Přetáhněte vybrané soubory do sestavy v grafické oblasti. Vylepšení grafické plochy Treehouse Velikost uzlu je větší ve vodorovném směru. Odkazy pro dialogové okno Konfigurace a dialogové okno Vlastnosti se přesunuly do horní části uzlu. Podsestavy se zobrazují ve svislejším formátu. Možnosti Treehouse Přípony souborů Příkaz Zobrazit přípony souborů použijte k zobrazení přípon souborů v zobrazení seznamu a zobrazení uzlů. Tato možnost je ve výchozím nastavení zaškrtnuta. Vypnutím této možnosti vytvoříte více prostoru pro zobrazení názvu dokumentu. Postup vypnutí možnosti Zobrazit přípony souborů: 1. Otevřete sestavu v aplikaci Treehouse. 2. Klikněte na Možnosti Treehouse. 3. V dialogovém okně v části Zobrazení vypněte možnost Zobrazit přípony souborů. Možnost Zobrazit přípony souborů se použije, když vyberete možnost Použít název souboru v části Zobrazený název. 4. Klikněte na Použít a pak klikněte na OK. Obrázky souborů na uzlech Pomocí možnosti Zobrazovat obrázky souboru na uzlech zobrazíte obrázky na uzlech. Tato možnost je ve výchozím nastavení zaškrtnuta. Zrušením zaškrtnutím této možnosti získáte více místa k zobrazení názvu dokumentu. 64

65 Sestavy Zrušení výběru možnosti Zobrazovat obrázky souboru na uzlech: 1. Otevřete sestavu v aplikaci Treehouse. 2. Klikněte na Možnosti Treehouse. 3. V dialogovém okně pod položkou Pohled zrušte zaškrtnutí možnosti Zobrazovat obrázky souboru na uzlech. 4. Klikněte na možnost Použít a poté klikněte na OK. Zahrnout obrázky do aplikace Microsoft Excel Můžete si zobrazit obrázky souborů v aplikaci Microsoft Excel. Postup zahrnutí obrázků souboru: 1. V nástroji Treehouse otevřete sestavu. 2. Klikněte na Možnosti Treehouse. 3. V dialogu Možnosti v části Zobrazení vyberte Zahrnout obrázky souboru při ukládání do Excelu. 4. Klikněte na Použít a pak na OK. 5. Klikněte na Otevřít v Excelu. 6. V dialogu Otevřít v Excelu vyberte Otevřít strukturu nebo Otevřít pouze díly a klikněte na OK. V tabulce se obrázky souborů zobrazují v prvním sloupci. Použití uživatelské vlastnosti pro název dokumentu v nástroji Treehouse Můžete zobrazit uživatelskou vlastnost jako název dokumentu. Postup výběru uživatelské vlastnosti pro název dokumentu: 1. V nástroji Treehouse otevřete sestavu. 2. Klikněte na Možnosti Treehouse. 3. V dialogu v části Zobrazený název vyberte Použít uživatelskou vlastnost s názvem a vyberte vlastnost. 4. Klikněte na Použít a pak na OK. Vlastnost se zobrazuje na uzlech. Název dokumentu se zobrazuje prázdný pro soubory, které nemají hodnotu pro příslušnou vlastnost. 65

66 Sestavy Varování při vkládání složitých součástí Pokud do sestavy vložíte součást a software SOLIDWORKS zjistí vysoký počet ploch nebo grafických trojúhelníků v dílu, zobrazí se varování. Vysoký počet ploch nebo grafických trojúhelníků znamená velkou úroveň detailů. Varování vám nebrání ve vložení součásti. Varování obsahuje odkaz na nástroj Vyhodnocení výkonnosti, který umožňuje další analýzu. Varování se zobrazí v případě, že vložený díl splňuje jednu z následujících podmínek: Více než ploch a více než grafických trojúhelníků Více než grafických trojúhelníků 66

67 7 SOLIDWORKS CAM Tato kapitola obsahuje následující témata: Přiřazení výchozích strategií k typům strojů Korekce CNC pro prvky křivek Zpomalení rohu a rychlost obloukového posuvu Vylepšené obrábění zkosení Vylepšení úpravy trasy nástroje Vylepšení funkce obrábění podle tolerance Více parametrů pro zkosené dříky Software SOLIDWORKS CAM je nabízen ve dvou verzích. Verze SOLIDWORKS CAM Standard je součástí jakékoli licence SOLIDWORKS s předplatitelskou službou SOLIDWORKS. Verze SOLIDWORKS CAM Professional je k dispozici jako samostatně prodávaný produkt, který je možné používat s aplikacemi SOLIDWORKS Standard, SOLIDWORKS Professional nebo SOLIDWORKS Premium. Přiřazení výchozích strategií k typům strojů Můžete vytvářet schémata výchozích strategií útvarů a přiřazovat je k typům strojů. Korekce CNC pro prvky křivek Korekce CNC je rozšířena na prvky křivek. Zpomalení rohu a rychlost obloukového posuvu Za účelem povolení různých rychlostí posuvu oblouků se obrábění při přiblížení k ostrým rohům zpomalí. Rychlosti obloukového posuvu se počítací podle poloměrů. Vylepšené obrábění zkosení Na kartě Frézovací útvary můžete na zakřivené prvky aplikovat zkosení. Software rozpozná zkosení automaticky. Další operace zkosení můžete vytvářet pomocí nástroje Útvar křivky [zlom hrany]. 67

68 SOLIDWORKS CAM Podporovány jsou i nástroje pro výřez kulových konců. Vylepšení úpravy trasy nástroje Úprava dráhy nástroje poskytuje lepší výkon a vylepšené rozhraní. Vylepšení funkce obrábění podle tolerance Při obrábění prvku můžete prvek manuálně přesunout v rámci tolerance. Software také vypočítá hodnotu delta podle tolerancí. Software nabízí další možnosti rozpoznání rozsahu tolerance, limity dle ISO286 a přizpůsobení pro účely soustružení. Více parametrů pro zkosené dříky Můžete určit více parametrů pro zkosené stopky. Parametry vám poskytují větší kontrolu nad zkosenými stopkami a usnadňují připojení ke katalogu nástrojů. 68

69 8 CircuitWorks Tato kapitola obsahuje následující témata: Rozpoznávání dalších prvků SOLIDWORKS Features v aplikaci CircuitWorks Aplikace CircuitWorks je k dispozici v softwaru SOLIDWORKS Professional a SOLIDWORKS Premium. Rozpoznávání dalších prvků SOLIDWORKS Features v aplikaci CircuitWorks Jestliže exportujete soubory tištěných spojů SOLIDWORKS do softwaru CircuitWorks pomocí Průvodce exportem CircuitWorks, rozpozná průvodce některé prvky SOLIDWORKS a převede je na prvky CircuitWorks. Prvky Pole řízené tabulkou Zrcadlená pole Podporované zdrojové prvky Odebrání vysunutím, Průvodce dírami, Jednoduchá díra Odebrání vysunutím, Průvodce dírami, Jednoduchá díra Lineární pole, Kruhové pole, Pole řízené skicou a Pole řízené křivkou Drážka Jednoduché drážky v Průvodci dírami Průvodce rozpozná jednoduché drážky v prvcích Průvodce dírami a všechny naskicované drážky z odebrání vysunutím. Když v Průvodci exportem CircuitWorks vyberete položku Použít obrysové hrany, není možné drážky definovat jako NPTH a PTH. 69

70 9 SOLIDWORKS Composer Tato kapitola obsahuje následující témata: SOLIDWORKS Composer SOLIDWORKS Composer Sync SOLIDWORKS Composer Software SOLIDWORKS Composer urychluje tvorbu grafického obsahu ve 2D a ve 3D pro komunikaci o produktech a technické ilustrace. Vylepšení dílny v knihovně animací a časové osy Chování dílny v knihovně animací a časové osy je intuitivnější. Můžete vytvářet klíče kamery v animovaných blocích. To přispívá k definování chování kamery v celém kroku. Například režim Automatické vystředění zajišťuje, aby byl celý pohyb během kroku viditelný. Viz Nápověda aplikace Composer: Dílna v knihovně animací > Vlastnosti. Pokud je mezi dvěma stávajícími kroky animace prázdné místo, aplikace automaticky vytvoří prázdné místo. Vylepšení kontextových možností a uživatelského rozhraní umožňují správu prázdných míst intuitivnějším a efektivnějším způsobem. Viz Nápověda aplikace Composer: Vytváření předem definovaných animací. Pokud v knihovně animací odstraníte objekt modelu, aplikace odstraní odpovídající klíče animace z časové osy. Jestliže tím dojde k vyprázdnění bloku animace (nebude obsahovat objekty), zpráva vás bude informovat, že blok animace již není přiřazen žádnému objektu a zobrazí výzvu k odstranění bloku animace z časové osy. Viz Nápověda aplikace Composer: Vytváření předem definovaných animací > Vytvoření jednoduché animace. V dílně v knihovně animací: Plocha Animace je přejmenována na Šablony. Došlo ke zlepšení chování polí rozevíracího seznamu na ploše Šablony. Vyberete-li několik posunů v časové ose, aplikace vyprázdní pole rozevíracího seznamu. Bloky animace lze aktualizovat pomocí příkazu Aktualizovat výběr na ploše Animace. Dříve bylo pro aktualizaci objektů v bloku animace nutné odstranit blok animace a znovu jej vytvořit s použitím aktualizované sady objektů. Příkaz Aktualizovat posun aktualizuje vlastnosti vybraných bloků animace v časové ose. 70

71 SOLIDWORKS Composer Viz Nápověda aplikace Composer: Dílna v knihovně animací. Definování vlastních profilů importu Můžete definovat profily za použití vlastních možností importu, které se použijí při importování dat CAD. Profily importu se definují v souboru ve formátu XML. Viz Nápověda aplikace Composer: Definování vlastních profilů importu. Možnost importu obálek sestavy Když otevřete sestavu SOLIDWORKS obsahující obálky, máte možnost importovat obálky. Dříve aplikace Composer vždy importovala obálky sestav. V dialogovém okně Otevřít vyberte položku Importovat obálky sestav SOLIDWORKS, pokud chcete importovat tato data. Tato možnost je dostupná pro příkazy Otevřít, Sloučit do aktuálního dokumentu a Sloučit do nového dokumentu. Tato možnost je ve výchozím nastavení zaškrtnuta. Tato funkce se dá povolit ze softwaru SOLIDWORKS. Klikněte postupně na položky Nástroje > Možnosti > Možnosti systému > Export > SMG a vyberte položku Exportovat obálku sestavy SOLIDWORKS. Obálky sestav se dají také importovat hromadně pomocí aplikace SOLIDWORKS Composer Sync. V dialogovém okně Synchronizovat vlastnosti dokumentu klikněte na položku Upřesňující vlastnosti. V části VSTUP IMPORT vyberte položku Batch.IOSSWImportAssmblyEnvelopes. Viz Nápověda pro Composer: Zadání. Import dat PMI SOLIDWORKS Composer umí importovat data PMI (Product Manufacturing Information) z modelů SOLIDWORKS. Chcete-li importovat data PMI, klikněte v dialogovém okně Otevřít na položku Import a vyberte položku Import PMI. Composer umí importovat: Kóty 71

72 SOLIDWORKS Composer Základny Tolerance kót Geometrické tolerance Speciální symboly, například průměry a stupně Opracování povrchu Chcete-li během importu měnit barvy PMI, vyberte položku Přepsat barvu a zvolte barvu, která bude použita na všechna importovaná data PMI. Composer ukládá data PMI ve složce PMI Data (SOLIDWORKS) pod kořenovým uzlem na kartě Sestava. Zapnutím nebo vypnutím zaškrtávacích políček skryjete či zobrazíte data PMI. Composer importuje data založená na pohledech, například popisové pohledy, ze SOLIDWORKS a 3D pohledy ze SOLIDWORKS MBD. Composer ukládá tyto pohledy ve složce PMI pohledy (SOLIDWORKS) pod kořenovým uzlem v aplikaci Composer na kartě Sestava. Podsložky 3D Pohledy a Popisové pohledy obsahují odpovídající kategorie importovaných pohledů. Po importu dat PMI do souboru.smg jsou data PMI vidět v aplikaci Composer Player. Composer Sync také importuje data PMI z modelů SOLIDWORKS do souborů.smg. Chcete-li povolit tuto funkčnost softwaru SOLIDWORKS, klikněte postupně na položky Nástroje > Možnosti > Možnosti systému > Export > SMG a vyberte položku Export PMI. Viz Nápověda pro Composer: Zadání. Vlastnosti popisu Lineární šipky můžete ovládat pomocí položek Pevná velikost šipky a Pevná délka v okně Vlastnosti pro účely popisů. Pevná velikost šipky zajistí, že bude lineární šipka vždy viditelná, protože její velikost musí zůstat pevná bez ohledu na to, jaký je faktor zoomu. Pevná délka požadovanou délku pro pevnou velikost šipky. Viz Nápověda aplikace Composer: Vlastnosti popisu. Vlastnosti měření určuje S použitím dalších vlastností v podokně Vlastnosti můžete spravovat zobrazení měření: Část Obecné obsahuje vlastnost Zobrazit roviny. Rovněž obsahuje dvě aktualizované vlastnosti Zobrazit červené čáry a Zobrazit vrcholy osy, které jsou rovněž dostupné pro vzdálenost mezi středy, a pro vzdálenost mezi dvěma osami. Vlastnost Zobrazit konstrukční čáry zobrazí všechny konstrukční čáry v měřeních. V části Štítek obsahuje vlastnost Tvar hodnotu Zaoblený obdélník. Část Připojit obsahuje vlastnosti Zobrazit koncové body, Velikost koncového bodu a Barva koncového bodu. Viz Nápověda aplikace Composer: Vlastnosti měření. 72

73 SOLIDWORKS Composer Počet vybraných objektů se zobrazuje na stavovém řádku Na stavovém řádku se zobrazuje počet vybraných objektů. Pokud není vybrán žádný objekt, zobrazí se celkový počet objektů v modelu. Kliknutím na číslo na stavovém řádku si zobrazíte statistiku pro aktuální výběr nebo aktuální model. Viz Nápověda aplikace Composer: Stavový řádek. Hledání kolaborativních objektů Kolaborativní objekty můžete vyhledávat pomocí příkazu Zahrnout v podoknu Hledat (přístupném z podokna Sestava) nebo z podokna Spolupráce. Dříve byly při vyhledávání objektů v těchto podoknech brány do úvahy jen geometrické objekty. Viz Nápověda pro Composer: Podokno Hledat. Hledání příkazů v pásu karet V pásu karet je k dispozici příkaz Hledat. Dříve se tento příkaz nacházel v nabídce Soubor. Díky přímému přístupu k příkazu Hledat můžete vyhledávat příkazy v pásu karet a naposledy použité dokumenty. Viz Nápověda aplikace Composer: Práce s pásem karet > Hledání příkazů v pásu karet. Vybrat sousední díly Můžete použít příkaz Vybrat sousední díly v nabídce Navigovat na záložce Domů k vybrání všech dílů, které jsou v kontaktu s vybraným dílem nebo ho protínají. Tento příkaz je dostupný, pokud vyberete alespoň jeden díl (objekt geometrie). Viz Nápověda aplikace Composer: Karta Domů > příkazy Navigovat. Integrace softwaru SOLIDWORKS PDM Pomocí integrovaného pásu karet softwaru SOLIDWORKS PDM můžete provádět příkazy úschovny a zobrazovat informace souboru, když je soubor otevřený v aplikaci Composer. Je nutno mít nainstalovaný software SOLIDWORKS PDM Professional. Z aplikace Composer máte přístup k těmto funkcím softwaru SOLIDWORKS PDM: 73

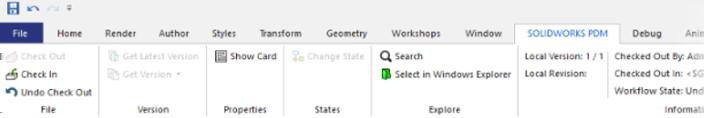

74 SOLIDWORKS Composer Změnit stav Odevzdání, Vyzvednutí, Odvolat vyzvednutí Získat nejnovější verzi, Získat verzi Hledat a Vybrat v Průzkumníku Windows Zobrazit kartu Oddíl Informace. Zobrazuje podrobnosti o Místní verzi, Místní opravě, Záznam vyzvedl uživatel, Záznam odevzdal uživatel a Stav pracovního postupu. Pokud v aplikaci Composer není otevřený žádný soubor, je k dispozici pouze možnost Hledat. Otevřete-li úschovnu PDM, možnosti Hledat a Vybrat v Průzkumníku Windows jsou dostupné. Jakmile uložíte aktivní soubor aplikace Composer do úschovny PDM, jsou k dispozici další příkazy PDM. Viz Nápověda aplikace Composer: Karta SOLIDWORKS PDM a Nápověda pro SOLIDWORKS PDM: Pás karet SOLIDWORKS PDM. Nedefinované vlastnosti barev v knihovně animací Můžete určit parametr barvy předem definovaných vlastností pohybu Osvícení a Nastavit barvu na hodnotu Nedefinované. Tento parametr vám umožní vyhnout se přepínání barvy vybraného objektu v tomto kroku animace. Viz Nápověda aplikace Composer: Dílna v knihovně animací a Nápověda aplikace Composer: Příklad vlastní animace XML. Vylepšení uživatelského rozhraní u aplikace SOLIDWORKS Composer Uživatelské rozhraní má nové ikony příkazů, především v pásu karet. Nové ukázky a 3D nástroje (oblouková svářečka, stahovák ložisek, vrták a olej) jsou umístěny ve složce aplikace Composer <instalační_složka>\samples. K ukázkám a 3D nástrojům se dá přistupovat v aplikaci Model Browser Workshop. Viz Nápověda pro Composer: Model Browser Workshop. Uživatelské rozhraní bylo přeloženo do pěti dalších jazyků: čeština, polština, portugalština (brazilská), španělština a turečtina. Dokumentace do těchto jazyků přeložena nebyla. 74

75 SOLIDWORKS Composer Viz Nápověda pro Composer: Obecné. Vytváření verzí záložních souborů Používáte-li rozšířené nastavení AutomUkládání, které automaticky zálohuje otevřené soubory aplikace Composer, můžete s použitím nastavení AutomUkládáníVerzí vytvářet verze verzí záložních souborů Pomocí nastavení MaxPočetSouborůAutomUkládáníVerzí lze zadat maximální počet záložních souborů, které mají být zachovány. Viz Nápověda aplikace Composer: Upřesňující nastavení Práce s pohledy Pohledy můžete zamknout a odemknout. Uzamčené pohledy zabraňují jejich nechtěné aktualizaci. Viz Nápověda aplikace Composer: Práce s pohledy > Uzamknutí pohledu. SOLIDWORKS Composer Sync Vlastnosti převodu Možnosti okluze Můžete nakonfigurovat možnosti okluze, které se použijí při importování nativních souborů CAD. Okluze odebere díly z modelu podle velikosti nebo podle toho, zda se jedná o vnitřní a tudíž neviditelné díly. Viz Nápověda aplikace Composer: Oprava/Zjemnění > Okluze. Zjištěny vnitřní díly Okluze dokončena Možnosti okluze jsou rovněž dostupné prostřednictvím rozhraní příkazového řádku. Další informace naleznete v části Průvodci programátora aplikace Composer. 75

76 SOLIDWORKS Composer Možnost importu obálek sestavy Když otevřete sestavu SOLIDWORKS obsahující obálky, máte možnost importovat obálky. Dříve aplikace Composer vždy importovala obálky sestav. V dialogovém okně Otevřít vyberte položku Importovat obálky sestav SOLIDWORKS, pokud chcete importovat tato data. Tato možnost je dostupná pro příkazy Otevřít, Sloučit do aktuálního dokumentu a Sloučit do nového dokumentu. Tato možnost je ve výchozím nastavení zaškrtnuta. Tato funkce se dá povolit ze softwaru SOLIDWORKS. Klikněte postupně na položky Nástroje > Možnosti > Možnosti systému > Export > SMG a vyberte položku Exportovat obálku sestavy SOLIDWORKS. Obálky sestav se dají také importovat hromadně pomocí aplikace SOLIDWORKS Composer Sync. V dialogovém okně Synchronizovat vlastnosti dokumentu klikněte na položku Upřesňující vlastnosti. V části VSTUP IMPORT vyberte položku Batch.IOSSWImportAssmblyEnvelopes. Viz Nápověda pro Composer: Zadání. Import dat PMI SOLIDWORKS Composer umí importovat data PMI (Product Manufacturing Information) z modelů SOLIDWORKS. Chcete-li importovat data PMI, klikněte v dialogovém okně Otevřít na položku Import a vyberte položku Import PMI. Composer umí importovat: Kóty Základny Tolerance kót Geometrické tolerance Speciální symboly, například průměry a stupně Opracování povrchu Chcete-li během importu měnit barvy PMI, vyberte položku Přepsat barvu a zvolte barvu, která bude použita na všechna importovaná data PMI. Composer ukládá data PMI ve složce PMI Data (SOLIDWORKS) pod kořenovým uzlem na kartě Sestava. Zapnutím nebo vypnutím zaškrtávacích políček skryjete či zobrazíte data PMI. 76

77 SOLIDWORKS Composer Composer importuje data založená na pohledech, například popisové pohledy, ze SOLIDWORKS a 3D pohledy ze SOLIDWORKS MBD. Composer ukládá tyto pohledy ve složce PMI pohledy (SOLIDWORKS) pod kořenovým uzlem v aplikaci Composer na kartě Sestava. Podsložky 3D Pohledy a Popisové pohledy obsahují odpovídající kategorie importovaných pohledů. Po importu dat PMI do souboru.smg jsou data PMI vidět v aplikaci Composer Player. Composer Sync také importuje data PMI z modelů SOLIDWORKS do souborů.smg. Chcete-li povolit tuto funkčnost softwaru SOLIDWORKS, klikněte postupně na položky Nástroje > Možnosti > Možnosti systému > Export > SMG a vyberte položku Export PMI. Viz Nápověda pro Composer: Zadání. Odstranění prázdných skupin po okluzi Můžete použít upřesňující vlastnost IORemoveEmptyGroupsAfterOcclusion k odstranění prázdných skupin při importu. Tato upřesňující vlastnost odstraní prázdné skupiny ze stromu sestavy, pokud existují prázdné skupiny jako výsledek procesu okluze při importu. Tato možnost je ve výchozím nastavení zaškrtnuta. Viz Nápověda aplikace Composer: Upřesňující vlastnosti. 77

78 10 DimXpert Tato kapitola obsahuje následující témata: Kopírování schémat DimXpert do odvozených dílů Prvky DimXpert DimXpert pro sestavy MBD Dimension Kopírování schémat DimXpert do odvozených dílů Když vytvoříte odvozený díl, můžete zahrnout popisy DimXpert a prvky z původního dílu pomocí vybrání schématu DimXpert ve správci PropertyManager Vložit díl. Prvky DimXpert Můžete definovat torus a povrch prvků rotace v nástroji DimXpert. DimXpert pro sestavy Nástroje DimXpert v dokumentech sestavy jsou dostupné v základním softwaru SOLIDWORKS a již nevyžadují software SOLIDWORKS MBD. MBD Dimension CommandManager DimXpert a panely nástrojů v dokumentech dílů a sestav se nyní jmenují MBD Dimension. 78

79 11 Detailování a výkresy Tato kapitola obsahuje následující témata: Automatické aktualizace pohledu a výjimky Konfigurování přesnosti kót a tolerancí Zobrazení posuvníků Ukazatel průběhu otevírání výkresu Symboly úpravy tolerance ISO Vylepšení výkonu Detailování a výkresy Odebrané řezy Tabulky Automatické aktualizace pohledu a výjimky Automatické aktualizace pohledu Možnost Automatická aktualizace pohledu, která určuje, zda jsou pohledy aktualizovány při změně modelu, je nyní vlastností dokumentu, která je uložena ve výkresu. Chcete-li změnit možnost aktualizace v aktuálním výkresu, klikněte pravým tlačítkem na ikonu výkresu v horní části stromu FeatureManager a vyberte nebo zrušte výběr políčka Automatická aktualizace pohledu. Když uložíte výkres, možnost je uložena ve výkresu a je dostupná ve všech následujících relacích. Dříve platila pouze pro aktuální relaci. Vyloučení pohledů výkresu z automatických aktualizací Vybrané pohledy je možné vyloučit z automatických aktualizací, ke kterým dochází při změnách modelu. V PropertyManageru Pohled výkresu v části Automatická aktualizace pohledu vyberte položku Vyloučit z automatické aktualizace. Konfigurování přesnosti kót a tolerancí V části Kóta správce PropertyManager, můžete nakonfigurovat přesnost kót a tolerancí. V tabulkách návrhu můžete nakonfigurovat přesnost tolerancí. 79

80 Detailování a výkresy Postup konfigurace přesnosti kót a tolerancí: 1. V části Kóta správce PropertyManager, pod položkou Tolerance/přesnost, určete typ tolerance a maximální a minimální odchylky. 2. Pod položkou Přesnost jednotky určete počet desetinných míst pro hodnotu kóty. 3. Pod položkou Přesnost tolerance určete počet desetinných míst pro hodnotu tolerance. 4. Klepněte na Konfigurace. 5. V dialogovém okně vyberte možnost Tato konfigurace, Všechny konfigurace nebo Zadat konfigurace. Konfigurování přesnosti a tolerancí v tabulkách návrhu V tabulkách návrhu je dostupné nové klíčové slovo, tol_precision, pro stávající záhlaví sloupce $TOLERANCE@Kóta. Položka Tol_precision určuje počet desetinných míst pro hodnotu tolerance. Platné hodnoty: celá čísla od 1 do 8 a NOM. Při použití hodnoty NOM odpovídá hodnota přesnosti kóty, a je stejná jako při výběru možnosti Stejný jako nominální ve správci PropertyManager. Chcete-li použít hodnotu určenou pod položkou Vlastnosti dokumentu, pak parametr vynechejte. Příklad tabulky návrhu, která řídí toleranci, včetně přesnosti tolerance (označeno žlutě): Zobrazení posuvníků Posuvníky v dokumentech výkresů se dají zapnout, aniž by přitom byly zapnuty v dokumentech dílů a sestav. Dříve se možnost systému Zobrazit posuvníky v grafickém pohledu vztahovala na všechny typy dokumentů (díly, sestavy a výkresy). Ve verzi SOLIDWORKS 2019 je tato možnost nahrazena dvěma novými možnostmi (jednou pro výkresy a jednou pro díly a sestavy). Tyto možnosti nelze upravovat, když jsou nějaké dokumenty otevřené. 80

81 Detailování a výkresy Postup zobrazení posuvníků v dokumentech SOLIDWORKS: 1. Zavřít všechny dokumenty SOLIDWORKS 2. Klikněte postupně na položky Nástroje > Možnosti > Možnosti systému > Zobrazení. 3. Vyberte nebo zrušte výběr těchto možností: Zobrazit posuvníky v grafickém pohledu pro díly a sestavy Zobrazit posuvníky v grafickém pohledu pro výkresy Ukazatel průběhu otevírání výkresu Ukazatel průběhu otevírání výkresu zobrazuje informace o stavu operací při otevírání výkresu. V případě výkresů, jejichž otevření trvá více než 60 sekund, zůstane otevřený ukazatel po otevření výkresu. Zobrazují se zde informace o následujících operacích: Načíst součásti Aktualizace výkresu Aktualizovat grafiku Uplynulý čas Načte díl nebo sestavu nejvyšší úrovně a odkazované dokumenty. Zobrazí počet otevřených součástí a celkový počet souborů v modelu. Aktualizuje modely včetně vazeb, prvků sestavy, polí a modelů v kontextu. Pokud má výkres více listů, zobrazuje se celkový počet listů a který list se aktualizuje. Kliknutím na Přeskočit zbývající přerušíte načítání listů za aktuálním listem. Vygeneruje grafiku. Ukazuje dobu potřebnou k otevření výkresu. 81

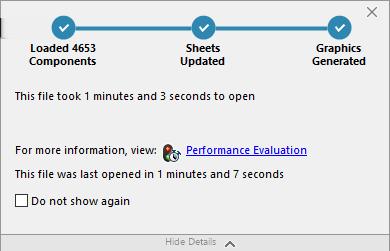

82 Detailování a výkresy Doba předchozího otevírání Ukazuje dobu, která byla naposledy potřeba k otevření výkresu. V případě výkresů sestavy operace Doba předchozího otevírání závisí na režimu sestavy. Tyto informace se ukládají v režimu velkých sestav, ve zjednodušeném režimu a ve vyřešeném režimu. Když po otevření výkresu kliknete na možnost Vyhodnocení výkonnosti v okně ukazatele, zobrazí se informace o výkonnosti při otevírání výkresu. Chcete-li si zobrazit informace o výkonnosti později, klikněte na nabídku Nástroje > Vyhodnotit > Vyhodnocení výkonnosti. Ukazatel průběhu otevírání výkresu můžete potlačit tak, že vyberete možnost Příště nezobrazovat. Chcete-li ukazatel průběhu obnovit, klikněte na nabídku Nástroje > Možnosti > Možnosti systému > Zprávy/chyby/upozornění a vyberte možnost Ukazatel průběhu otevírání výkresu. Symboly úpravy tolerance ISO Můžete přidat symboly a další text přímo do kót ISO a jejich tolerancí v části Modifikátor tolerance ve správci PropertyManager Kóta. Oboustranná tolerance se symboly použitými na každý limit Symetrická tolerance se symboly použitými na celou kótu Symboly s následujícími specifikacemi jsou dostupné v nové kategorii Tolerance ISO: ISO :2016 ISO 8015 ISO 1101:2017 Chcete-li přidat symboly pro úpravu tolerance ISO: 1. Ve správci PropertyManager Kóta vyberte Modifikátor tolerance. Modifikátor tolerance není dostupným pokud je Typ tolerance nastaven na Žádná nebo Základní. 2. Vyberte z následujících možností: 82

83 Detailování a výkresy Možnost Všeobecné Určené limity Popis Použije na kótu symboly a text bez ohledu na limity tolerance. Použije symboly a text na horní a dolní limit. (Dostupné, pouze pokud je Typ tolerance Obousměrný, Limit, Uložení, Uložení s tolerancí nebo Uložení (jen tolerance). 3. Klikněte do textového pole a vyberte Více symbolů > Více symbolů. 4. V dialogu Knihovna symbolů v části Kategorie vyberte Tolerance ISO. 5. Vyberte jeden nebo více symbolů. 6. Klepněte na tlačítko OK. Dostupné symboly Symbol Značka <ITOL-LP> Popis Dvoubodová velikost <ITOL-LS> Sférická velikost <ITOL-GG> Nejmenší čtverce <ITOL-GX> Maximální vepsané <ITOL-GN> Minimální opsané <ITOL-GC> Minimax <ITOL-CC> Obvod Průměr <ITOL-CA> Plocha Průměr <ITOL-CV> Průměr objemu <ITOL-SX> Maximální velikost <ITOL-SN> Minimální velikost 83

84 Detailování a výkresy Symbol Značka <ITOL-SA> Popis Průměrná velikost <ITOL-SM> Střední velikost <ITOL-SD> Velikost středního rozsahu <ITOL-SR> Rozsah velikostí <ITOL-SQ> Standardní odchylka velikostí <ITOL-C> Prvek s tolerancí Minimax <ITOL-E> Požadavek obálky <ITOL-F> Volný stav <ITOL-A> Pravidlo ISO 8015 <ITOL-G> Prvek s tolerancí Nejmenší čtverce <ITOL-N> Prvek Minimální opsaná tolerance <ITOL-T> Prvek Tečná tolerance <ITOL-X> Prvek Maximální vepsaná tolerance <ITOL-ACS> Jakýkoliv řez <ITOL-SCS> Specifikovaný řez <ITOL-ALS> Jakýkoli podélný řez <ITOL-CT> Obecná tolerance <ITOL-UF> Sjednocený prvek 84

85 Detailování a výkresy Symbol Značka <ITOL-IBETW> Popis Mezi Vylepšení výkonu Detailování a výkresy Výkon aplikace při vytváření, otevírání a úpravě tabulek děr byl zvýšen v případech výskytu velkých počtů děr a u kombinací kruhových a nekruhových děr. Za určitých podmínek byl zkrácen čas potřebný k přepnutí z modelu do jeho výkresu: Model i jeho výkres jsou otevřené. Provádíte změny v modelu, které nemění geometrii. Výkres má více listů. Je zapnuta možnost Automatická aktualizace pohledu. Odebrané řezy Odebrané řezy zobrazují řezy modelem ve vybraných umístěních podél pohledu výkresu. Vytváření odebraných řezů Pomocí nástroje Odebraný řez vytvořte pohledy řezů spolu s pohledem výkresu. Postup vytvoření odebraného řezu: 1. Ve výkresu vyberte pohled. 2. Klikněte na možnost Odebraný řez (karta Zobrazit rozvržení správce CommandManager nebo panel nástrojů Výkres). 3. Ve správci PropertyManager pro Hranu a Protilehlou hranu vyberte dvě hrany s pohledem výkresu. Hrany modelu musejí být protilehlé nebo částečně protilehlé geometrie, mezi kterými se provede řez objemového těla. 85

86 Detailování a výkresy 4. Vyberte metodu umístění řezné čáry: Možnost Automatická Manuální Popis Zobrazuje náhled řezné čáry v oblasti mezi okraji protilehlých hran modelu. Přesuňte ukazatel a umístěte čáru řezu kliknutím. Umístění řezné čáry mezi dvěma body, které vyberete na okraj protilehlých hran modelu. Najeďte blízko konce jedné řezné hrany a kliknutím ji umístěte. Stejný postup opakujte i s druhým koncem řezné hrany. 5. Přesuňte ukazatel a kliknutím pohled umístěte. 6. Určete ostatní možnosti ve správci PropertyManager. 7. Klikněte na ikonu. Tabulky Změna tloušťky ohraničení buňky V tabulkách můžete změnit tloušťku ohraničení jednotlivých buněk, vybraných skupin buněk a celých tabulek. Rovněž můžete odebrat ohraničení buněk. Postup změny tloušťky buňky: 1. Vyberte jednu nebo více buněk. Buňky můžete vybrat takto: Klikněte, Ctrl + klikněte nebo Shift + klikněte uvnitř buněk. Klikněte na písmeno sloupce nebo číslo řádku. Kliknutím na vyberte celou tabulku. 2. Na místním panelu nástrojů klikněte na Upravit ohraničení. Ukazatel změní tvar na. 86

87 Detailování a výkresy 3. Přesuňte ukazatel na ohraničení vybraných buněk. Ukazatel se změní na, jakmile bude nad platným ohraničením. 4. Klikněte na jedno nebo více ohraničení vybraných buněk a vyberte novou tloušťku ohraničení. Můžete: Pokračujte dle potřeby klikáním na ostatní ohraničení vybraných buněk a jejich změnou. Vybráním možnosti Žádné odeberete ohraničení buňky. 5. Chcete-li vypnout možnost Upravit ohraničení, klikněte na panel nástrojů nebo do prázdného místa v grafické ploše. 6. Zopakováním kroků 1 až 4 změňte ohraničení ostatních buněk. 87

88 Detailování a výkresy Uživatelské vlastnosti ve zjednodušených kusovnících Otevřete-li výkres ve zjednodušeném režimu, poznámky a tabulky propojené s uživatelskými vlastnostmi zobrazují aktuální hodnoty. Dříve se hodnoty neaktualizovaly pokaždé, když došlo ke změně modelů po posledním uložení výkresu. Pro dosažení tohoto nového chování musejí být modely uloženy v softwaru SOLIDWORKS 2019 nebo novějším. Navíc je podporována přesnost a jednotky uživatelských vlastností ve zjednodušených výkresech a sestavách. V tabulkách a poznámkách se projevuje nastavení Jednotek z nabídky Vlastnosti dokumentu aktivních výkresů nebo sestavy a není nutné nejprve řešit součásti. Pro dosažení tohoto nového chování musejí být modely vytvořeny v softwaru SOLIDWORKS 2018 nebo novějším. Přizpůsobení záhlaví sloupce množství v kusovnících V záhlaví sloupce množství v kusovníku si můžete samostatně zobrazit nebo skrýt vlastní text a název konfigurace. Vlastnosti dokumentu slouží k definování záhlaví nezávisle pro každý typ kusovníku (jen nejvyšší úroveň, jen díly a odsazený). Můžete určit vlastnosti dokumentu: V šabloně dokumentu před vytvořením výkresu nebo dokumentu sestavy. Ve výkresu nebo dokumentu sestavy před vytvořením kusovníku Postup přizpůsobení záhlaví sloupců množství: 1. Otevřete výkres nebo šablonu sestavy nebo dokument. 2. Klepněte na Nástroje > Možnosti > Vlastnosti dokumentu. 3. V části Norma skicování rozbalte položku Tabulky a klikněte na Kusovníky. 4. Pro každý typ kusovníku (jen nejvyšší úroveň, jen díly a odsazený) určete tyto vlastnosti: Volba Zobrazit vlastní text v záhlaví kusovníku Zobrazení konfigurace v záhlaví kusovníku. Popis Nahradí výchozí text v záhlaví za text, který zadáte do pole Vlastní text. U prázdného záhlaví vyberte tuto možnost a pole Vlastní text nechte prázdné. Přidá název konfigurace do záhlaví. 5. Klepněte na tlačítko OK. Když vytvoříte kusovník, definuje se záhlaví sloupce množství podle vámi určených vlastností. 88

89 Detailování a výkresy Po vytvoření kusovníku můžete upravovat záhlaví sloupce množství: Klikněte pravým tlačítkem na záhlaví a pak kliknutím na Zobrazit konfigurace si zobrazíte nebo skryjete název konfigurace. Poklikejte na záhlaví a upravte výchozí nebo vlastní text množství. Následující vlastnosti dokumentu již nejsou dostupné: Nepřidávat "Množ." za název konfigurace Nekopírovat sloupec Množ. ze šablony Značky tabulky děr předpony, čísla a pořadí V tabulkách děr můžete vytvářet vlastní předpony značek, upravovat čísla značek a použít více způsobů pro definování pořadí značek. Definování vlastních předpon značek Můžete si nadefinovat více vlastních předpon značek. V tabulkách děr můžete předpony uplatnit na vybrané díry. Definování vlastních předpon značek: V PropertyManageru Tabulka děr v části Typ značky vyberte položku Ruční a zadejte vlastní předpony značek. Použití vlastních předpon značek: V tabulce děr klikněte pravým tlačítkem na buňku značky a klikněte na položku Přiřadit předponu značky. Poté vyberte v dialogovém okně předponu značky. Úprava čísel značky v tabulkách děr Můžete přímo upravovat číslo značky pro libovolnou díru v tabulce děr. Poklikejte na buňku značky v tabulce děr nebo poklikejte na popis štítku díry v pohledu výkresu. Určení pořadí značek v tabulkách děr Když vytvoříte novou tabulku děr, můžete určit metodu pro definování pořadí, ve kterém jsou díry označeny. Předtím byla dostupná pouze metoda XY. Ve správci PropertyManager Tabulka děr vyberte v části Pořadí značek metodu: XY Zkrácená dráha nástroje Využívá souřadnice X-Y k seřazení značek nejblíže vybrané základně. Využívá nejkratší délku mezi všemi dírami stejné velikosti a seřadí značky podél této trajektorie. 89

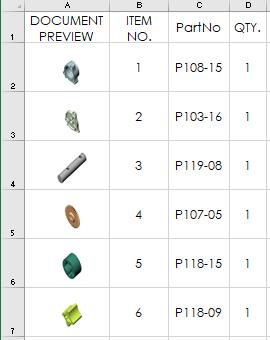

90 Detailování a výkresy Radiální Seřadí značky radiálně pro soustružené díly. Zahrnutí miniatur do kusovníků exportovaných do aplikace Microsoft Excel Při exportu kusovníku do aplikace Microsoft Excel ve formátu.xls nebo.xlsx můžete zahrnout miniaturu každé součásti. Postup zahrnutí miniatur do kusovníku: 1. Pravým tlačítkem klepněte na kusovník a klepněte na Uložit jako. 2. V dialogovém okně: a) Pod položkou Uložit jako typ vyberte jednu z následujících možností: Excel 2007 (*.xlsx) Excel (*.xls) b) Vyberte Miniatury. c) Přejděte do složky, zadejte název souboru a klepněte na tlačítko Uložit. Když otevřete soubor v Excelu, bude obsahovat miniatury. 90

91 12 edrawings Tato kapitola obsahuje následující témata: Konfigurace v dílech SOLIDWORKS Konfigurace v sestavách SOLIDWORKS Funkčnost aplikace edrawings Funkce aplikace edrawings Professional Perspektivní pohledy Používání okolní okluze Uložit jako Web HTML Podporované typy souborů v aplikaci edrawings Aplikace edrawings Professional je k dispozici v softwaru SOLIDWORKS Professional a SOLIDWORKS Premium. Konfigurace v dílech SOLIDWORKS Můžete určit konfigurace dílu SOLIDWORKS, které budou dostupné při otevření dílu v edrawings. V softwaru SOLIDWORKS nastavte konfigurace s použitím možnosti Přidat značku Zobrazit data, abyste si mohli zobrazit konfigurace v edrawings. Viz Online nápověda SOLIDWORKS: Otevření konfigurací dílů v režimu Zběžně zobrazit. Konfigurace v sestavách SOLIDWORKS Když otevřete sestavy SOLIDWORKS v aplikaci edrawings, budete mít přístup ke všem konfiguracím sestavy, které byly uloženy v režimu Přezkoumání velkého návrhu. Funkčnost aplikace edrawings Zobrazení manipulací a výběrů součástí sestav v aplikaci edrawings se zrychlilo. Chcete-li zlepšit výkonnost, klikněte na položku Nástroje > Možnosti > Obecné a vyberte položky Posílení grafiky a Nejrychlejší. 91

92 edrawings Funkce aplikace edrawings Professional Všechny funkce aplikace edrawings Professional z verze edrawings 2018 a starších verzí jsou dostupné v bezplatném prohlížeči edrawings Viewer. To platí jen pro systém Windows (ne mobilní verzi). V aplikaci edrawings Viewer můžete například změřit libovolný soubor, zatímco nástroj Změřit byl dostupný jen ve verzi edrawings Professional. Když v softwaru SOLIDWORKS uložíte soubor jako soubor edrawings, můžete nadále vypnout zaškrtávací políčko Povolit měření tohoto souboru edrawings a zabránit tak měření souboru v aplikaci edrawings. Když v aplikaci edrawings uložíte soubor, můžete vypnout zaškrtávací políčko Zapnout měření. Všechny nové funkce aplikace edrawings Professional 2019 a novějších verzí budou dostupné jen ve verzi edrawings Professional. Perspektivní pohledy Nástroj Perspektiva byl přesunut do nástroje Nastavení zobrazení na panelu nástrojů průhledného zobrazení. Pokud chcete použít perspektivní pohledy, klikněte na Nastavení zobrazení > Perspektiva. Používání okolní okluze V aplikaci edrawings můžete zobrazovat modely s okolní okluzí. Okolní okluze je metoda globálního osvětlení, která přidává modelům na realitě pomocí řízení útlumu okolního světla kvůli uzavřeným oblastem. Zlepšuje se také čitelnost součástí. Okolní okluze může negativně ovlivnit výkon. Chcete-li přidat okolní okluzi, postupujte takto: 1. Klikněte na ikonu Možnosti nebo na nabídku Nástroje > Možnosti. 2. V dialogovém okně na kartě Obecné v části Výkon vyberte položky Posílení grafiky a Nejrychlejší a klikněte na tlačítko OK. 3. Klikněte na položku Nastavení zobrazení > Okolní okluze (panel nástrojů Průhledné zobrazení) nebo Zobrazit > Okolní okluze. Uložit jako Web HTML V edrawings taky můžete ukládat soubory jako Web HTML. 92

93 edrawings K dispozici v aplikaci edrawings Professional. V aplikaci edrawings Professional klikněte na Soubor > Uložit jako. V dialogovém okně, v poli Uložit jako typ vyberte edrawings Web HTML Files (*.html). Podporované typy souborů v aplikaci edrawings V aplikaci edrawings otevřete následující typy souborů. Typ souboru (verze) ACIS (až do verze (R28)) Popis.sat.sab AutoCAD (až do verze AutoCAD 2018) Soubory.dxf Soubory.dwg Autodesk Inventor (až do verze 2018).ipt.iam CATIA V5 (až do verze V5-6 R2018 (R28)) CATPart CATProduct CATIA V5 [3DXML] (až do verze V5-6 R2018 (R28)) edrawings (až do verze edrawings 2019).3DXML.eprt.easm.edrw JT (až do verze v10.0).jt Soubory datového formátu.jt nepodporují údaje PMI (Product Manufacturing Information). Parasolid (až do verze v30.1).x_b.x_t.xmt.xmt_txt Solid Edge (V19-20, ST - ST10).par.psm.asm Soubory Solid Edge nepodporují údaje PMI. 93

94 edrawings Typ souboru (verze) SOLIDWORKS (až do verze SOLIDWORKS 2019) Popis.sldprt.sldasm.slddrw Unigraphics-NX (11.0 až 12.0).prt 94

95 13 SOLIDWORKS Electrical Tato kapitola obsahuje následující témata: Svorky černé skříňky Jádra kabelu Grafická reprezentace konektoru Převod na výkres smíšeného schématu Zakončení Symbol vstupu/výstupu Odkazy ve výkresech zpráv Nástroj Makro Možnost pro jednotky kót Dosažení dialogového okna výkresu Prvek přečíslování součástí Správa verzí Uložení symbolů do palety Dialog pořadí zapojení vodičů Vylepšení výkonu v SOLIDWORKS Electrical 3D Software SOLIDWORKS Electrical je k dispozici jako samostatně prodávaný produkt. Svorky černé skříňky Svorky černé skříňky můžete specifikovat s použitím nového parametru konfigurace pro specifické body připojení a atributy. Jádra kabelu Dvě jádra kabelu můžete vzájemně přehodit nástrojem Prohodit jádra kabelu v místní nabídce Editoru svorkovnic. Grafická reprezentace konektoru V souborech konfigurace konektoru můžete použít nové parametry, které zdokonalují proces vkládání dynamických konektorů do schématických výkresů. 95

96 SOLIDWORKS Electrical Pomocí parametrů můžete: Spravovat vyčištění pod konektorem Přidat klikatou čáru, pokud reprezentace konektoru není kompletní Zobrazit výchozí křížové reference Zvolit strany kolíků. Požadavky na D-konektory zahrnují: Vpravo Vlevo Vpravo a vlevo Vlevo a vpravo Převod na výkres smíšeného schématu V dialogovém okně Vlastností výkresu můžete změnit typ výkresu ze Schématického nebo Čárového na Smíšené schéma. Schopnost změnit typ výkresu je dostupná jen v režimu Správa. Zakončení Prostřednictvím Správce typů zakončení můžete definovat a spravovat zakončení na úrovni svorek součástí výrobce. Můžete použít nové proměnné a atributy k zobrazení informací ve zprávách a schematických výkresech pro zakončení, která se používají pro součásti. Můžete použít symboly a díly výrobce k reprezentaci zakončení ve schematických výkresech. Koncový vodič připojený k součásti se může u každého typu zakončení lišit. Symbol vstupu/výstupu Z místní nabídky Seznamu vstupů/výstupů můžete otevřít výkres obsahující symbol vstupu/výstupu. Odkazy ve výkresech zpráv Nástroj Přejít k automaticky vytváří automaticky vytváří odkazy na zprávy ve výkresech zpráv. Pomocí odkazů Přejít k lze také exportovat soubory PDF ve zprávách o součástech. Odkazy slouží k připojení k vytvořeným výkresům PDF. Nástroj Makro Můžete vložit makro stejně jako vložíte nový symbol s použitím nástroje Vložit makro v nabídkách Schéma a Liniové schéma. 96

97 SOLIDWORKS Electrical Možnost pro jednotky kót Ve vlastnostech vodičů, kabelů a dílů výrobce můžete s použitím nových možností v dialogu Konfigurace projektu vybrat zobrazení kót v milimetrech nebo palcích. Dosažení dialogového okna výkresu V dialogovém okně Hledat dokument můžete filtrovat hledání pomocí možností Sešit, Funkce a Umístění. Prvek přečíslování součástí Při přečíslování součástí můžete vybrat typ symbolů, který se má použít v konfiguraci projektu. Symboly určují, kde číslování začíná. Správa verzí Správu indexu verzí můžete provádět ve vylepšeném uživatelském rozhraní s pásy karet a dialogovým oknem s výpisem vlastností indexu. Uložení symbolů do palety Můžete přetáhnout symboly z grafické plochy do palety a uložit je jako oblíbené. Dialog pořadí zapojení vodičů Výkres obsahující součást můžete otevřít z nástroje Přejít na v kontextové nabídce součásti. Vylepšení výkonu v SOLIDWORKS Electrical 3D Zvýšení výkonu nástrojů Vyznačení trasy kabelů a Vyznačení trasy svazku. Zvýšení výkonu při použití nástroje Vyznačení trasy vodičů pro vyznačení trasy velkého počtu vodičů v sestavě. Když kliknete na Nástroje. > SOLIDWORKS Electrical > Průvodce elektrickými součástmi, rychle se spustí Routing Library Manager a můžete rychleji definovat součásti pro SOLIDWORKS Electrical 3D. 97

98 14 SOLIDWORKS Flow Simulation Tato kapitola obsahuje následující témata: Přidružené cíle Přizpůsobené parametry vizualizace Úprava prvku Two-resistor z Průzkumníka součásti Měření světelného toku na poloprůhledných površích Obrázek toku Parametry projektu Parametry povrchů v řezech Aplikace SOLIDWORKS Flow Simulation je k dispozici jako samostatně prodávaný produkt, který lze použít s aplikacemi SOLIDWORKS Standard, SOLIDWORKS Professional nebo SOLIDWORKS Premium. Přidružené cíle V dialogovém okně Mezní podmínka můžete vybrat cíl, který je automaticky použit na plochu nebo tělo reference mezní podmínky. Tento cíl je propojen k mezní podmínce. Aktualizace reference mezní podmínky jsou propagovány do přidruženého cíle. Při odebrání mezní podmínky je odebrán také přidružený cíl. Přizpůsobené parametry vizualizace Můžete použít matematické funkce (například integral, Min, Max a Average) a logické výrazy (například IF, More nebo Less) a přizpůsobit parametry vizualizace. Díky přizpůsobeným parametrům vizualizace můžete získat informace z pole výpočtu. Můžete například vypočítat plochu, kde je požadovaný parametr větší než zadaná hodnota. Úprava prvku Two-resistor z Průzkumníka součásti Prvek Two-resistor můžete upravit přímo z tabulky Průzkumníka součástí. 98

99 SOLIDWORKS Flow Simulation Měření světelného toku na poloprůhledných površích Můžete měřit příchozí tok záření na površích poloprůhledných těl. Obrázek toku Prostřednictvím obrázku toku můžete zobrazit, kolik tepla se přenese z jedné součásti do druhé (vedením). Můžete rovněž vizualizovat tepelný tok ven z kapaliny prostřednictvím konvekce nebo vyzařování. Součásti můžete seskupit tak, aby vypočtené teplo představovalo celkový tepelný tok do všech součástí a ze všech součástí. Výsečový graf pro vstupní a výstupní tepelný tok pomáhá vizualizovat tepelnou rovnováhu. Parametry projektu Parametr projektu je uživatelsky definovaná konstanta nebo proměnná, kterou můžete použít k definování mezních podmínek v projektu. Parametry projektu používejte v závislostech a jako vlastní parametry vizualizací. Parametry projektu můžete upravit v parametrické studii. Parametry povrchů v řezech Můžete vypočítat parametry povrchu v rovině řezu. Pokud rovina řezu rozděluje model na několik uzavřených obrysů, můžete vypočítat parametry pro každý obrys zvlášť. Tím dochází k odstranění nutnosti používat výplň k měření integrálních parametrů kapaliny (například vypočítat hmotnostní průtok ramenem potrubí). 99

100 15 Import/export Tato kapitola obsahuje následující témata: Export do formátu souboru PLY Exportování pomocí rozšířené reality Načítání dat mozaikování ze souborů CAD jiných výrobců Export do formátu souboru PLY Můžete exportovat soubory dílů a sestav SOLIDWORKS do souboru Polygon (.ply). Exportování pomocí rozšířené reality Nástroj pro exportování pomocí rozšířené reality exportuje obsah, který vytváří bohaté zážitky z rozšířené reality, virtuální reality a webových stránek. Soubory SOLIDWORKS CAD můžete exportovat do formátů souboru.glb nebo.gltf. Soubory obsahují informace, jako je geometrie, vzhledy, textury, animace, pohybové studie, konfigurace, stavy zobrazení, rozložené pohledy, světla a metadata. Můžete: Importovat tyto soubory do platforem, jako je Unity nebo Unreal, a vytvořit zážitky. Přetáhněte soubory.glb do produktů sady Microsoft Office 365, jako je například PowerPoint: tím zprostředkujete interaktivní zážitky z 3D modelu. Pro vytvoření zážitků z rozšířené reality, virtuální reality nebo webových stránek kontaktujte schváleného poskytovatele technologie. Další informace nebo informace o schválených poskytovatelích naleznete na Korporátním blogu SOLIDWORKS. Pokročilé funkce XR exportovaného souboru podporují pouze prohlížeče schválených poskytovatelů. Mezi tyto funkce patří Animace, Pohybové studie, Rozložené pohledy, Stavy zobrazení, Konfigurace, Nálepky a Metadata. Nástroj pro exportování pomocí rozšířené reality: Vylepšuje kontroly návrhů jak při interní, tak při externí spolupráci. Prodává návrhy efektivněji, s působivějšími zážitky z použití návrhů. Poskytuje vašim zaměstnancům školení, jak plně sestavovat vaše produkty a jak s nimi pracovat. Můžete například vytvořit školení s postupy využívající rozšířenou realitu, 100

101 Import/export při kterém se mechanici na základě původního CAD souboru SOLIDWORKS naučí, jak provádět servis MRI strojů, když se porouchá nějaký díl. Postup exportu do souborového formátu gltf: 1. S otevřeným souborem klikněte na Soubor > Uložit jako. 2. V dialogovém okně Uložit jako vyberte Rozšířená realita (*.GLTF) nebo Rozšířená realita (*.GLB). 3. Vyberte Možnosti a specifikujte nastavení pro exportované soubory Rozšířená realita: Scéna Exportovat pohledy Exportovat kamery Exportovat světla Exportuje pohledy SOLIDWORKS. Exportuje kamery SOLIDWORKS. Exportuje světla do souboru Khronos Light Extension (.KHR_Light). Animace Exportovat Pohybové Studie Exportovat rozbalené pohledy Exportuje animace s časovou osou jako sekvence klíčových snímků gltf. Exportuje rozložené pohledy jako sekvence klíčových snímků gltf. 4. Klikněte na tlačítko OK. Načítání dat mozaikování ze souborů CAD jiných výrobců Aplikace SOLIDWORKS 3D Interconnect načte mozaikovaná data ze souborů CAD jiných výrobců. Možnost Jako grafické tělo se zobrazuje v dialogových oknech Otevřít a Vložit součást. Tato možnost importuje soubory jako grafické 3D sítě namísto objemových nebo povrchových těl. Rovněž můžete načíst data BREP z importovaných souborů dílů a sestav. 101

102 16 SOLIDWORKS Inspection Tato kapitola obsahuje následující témata: Doplňkový modul SOLIDWORKS Inspection Samostatná aplikace SOLIDWORKS Inspection Software SOLIDWORKS Inspection je nabízen jako samostatně prodávaný produkt, který lze používat s aplikací SOLIDWORKS Standard, SOLIDWORKS Professional nebo SOLIDWORKS Premium, nebo jako zcela samostatná aplikace (viz SOLIDWORKS Inspection Standalone). Doplňkový modul SOLIDWORKS Inspection Seznam vlastností Seznam vlastností je nově uspořádaný nemá už formu stromu, ale je to tabulka. Tím došlo ke zhuštění zobrazení a zjednodušení seskupování, rušení seskupení, třídění a objednávání. Máte také možnost přizpůsobit a změnit formátování zprávy. Můžete vybrat několik vlastností pomocí klávesových zkratek (Ctrl + kliknutí nebo Shift + kliknutí) a znovu uspořádat charakteristiky. Nové sloupce podporují funkci seskupit/oddělit. Sloupce označují Č. ID (číslo pozice) a Č. char. (číslo charakteristiky). To je důležité, protože zpráva by mohla mít dvě charakteristiky (například 18.1 a 18.2), ale pouze jednu pozici (18) ve výkresu, aby se ušetřilo místo. Pomocí seskupování a oddělení můžete: Seskupit podobné charakteristiky. Vytvořit sdílení jedné pozice pro více charakteristik. Označit jedinečnou charakteristiku jako klíčovou. 102

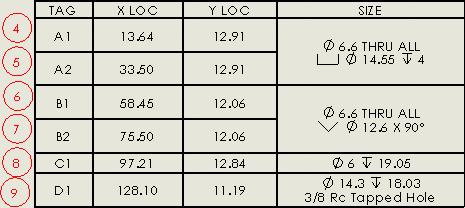

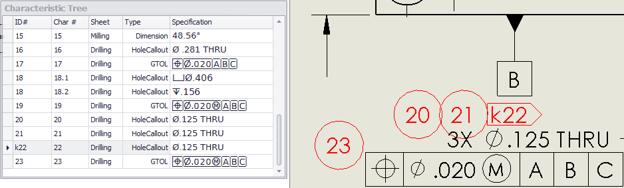

103 SOLIDWORKS Inspection Klíčová charakteristika se samostatnou pozicí Uživatelské vlastnosti Můžete přidat neomezený počet uživatelských vlastností nebo je zvolit z předem definovaného seznamu (například KontrolaKým a Datum kontroly). Uživatelské vlastnosti budou často potřeba k vytváření kontrolních zpráv. Chcete-li ušetřit čas a standardizovat procesy, definovat více uživatelských vlastností na úrovni projektu nebo a je uložit do šablony. Uživatelské vlastnosti lze exportovat do kontrolní zprávy v aplikaci Microsoft Excel nebo je uložit do šablony projektu. Extrakce tabulky děr Můžete extrahovat veškeré informace z tabulek děr. Můžete zachytit veškeré dostupné informace z výkresů, včetně složitých tabulek děr. Po stranách tabulky děr se zobrazují pozice. Jejich umístění můžete přizpůsobit s použitím nabídky Přidat/upravit pozice. Pozice můžete rovněž skrýt. Veškeré informace v tabulkách děr se projevují ve stromu vlastností, což zahrnuje polohu děr X a Y. 103

104 SOLIDWORKS Inspection Podpora zón Když ve výkresu SOLIDWORKS definujete zónu, je pro každou charakteristiku automaticky vypočítána zóna pozice. Nové pole zobrazí zónu ve vlastnostech charakteristiky. Můžete přidat zónu do vlastní kontrolní zprávy v aplikaci Microsoft Excel pomocí Editoru šablon. Výkresy aplikace Inspection mohou být stovky pozic a někdy je obtížné vyhledat pozice odkazované ve zprávě. Přidáním zóny do kontrolních zpráv si zjednodušíte vyhledávání pozic. Samostatná aplikace SOLIDWORKS Inspection Integrace softwaru SOLIDWORKS PDM Integrace softwaru SOLIDWORKS PDM je součástí samostatné varianty softwaru SOLIDWORKS Inspection od verze 2018 s aktualizací Service Pack 2.0. Pomáhá uživatelům zahrnout řízení kvality do procesu vývoje výroby. Funkce softwaru SOLIDWORKS PDM, jako je Vyzvednout, Odevzdat, Hledat a Získat nejnovější verzi můžete otevřít pomocí záložky SOLIDWORKS PDM ve správci CommandManager. Tato integrace pomáhá technikům kvality s řízením a centralizací úložišť kontrolních projektů, včetně souborů a zpráv souvisejících s projekty. Řízení verzí dále pomáhá zabránit ztrátě dat a funkce Hledat urychluje vyhledávání kontrolních projektů. 104

105 17 SOLIDWORKS Manage Tato kapitola obsahuje následující témata: Přidání struktury složek referencí Alternativní možnosti pro vlastnosti mapování Výkonnost kusovníku Karta Kusovník indikátor obsahu Změna stavu SOLIDWORKS PDM prostřednictvím výstupu procesu Nástroj pro konfigurační soubor Kopírování vlastních hodnot do položek kusovníku Šablony dokumentů Zdvojené řádkové položky kusovníku Export konfigurace šablony Výběr skupiny polí Úplný webový klient Hodiny pro pracovní dny v projektech Importování dat kusovníku ze souboru aplikace Microsoft Excel Práce s neaktivními konfiguracemi v procesech Podokno Detail položky pro zobrazení kusovníku Objekty propojeného záznamu Seznam naposledy otevřených dokumentů Synchronizace ručního množství Objekty typu odkazy hyperlink Zlepšení funkčnosti synchronizace Text RTF v polích poznámek Záznamy SOLIDWORKS PDM na kartě Kde je použito Rozdělení automatického čísla Rozdělení projektů do fází Podpora interních součástí Obrázky miniatur souborů SOLIDWORKS PDM Aktualizace proměnných SOLIDWORKS PDM SOLIDWORKS Manage je systém pro pokročilou správu dat, který rozšiřuje globální správu souborů a integraci aplikací poskytovanou softwarem SOLIDWORKS PDM Professional. SOLIDWORKS Manage je klíčový prvek v zajištění distribuované správy dat. 105

106 SOLIDWORKS Manage Přidání struktury složek referencí Můžete přidat strukturu složky k uspořádání referencí obdobným způsobem, jak to dělá stávající struktura složek pro související soubory. Postup pro přidání struktury složek referencí: 1. V nástroji pro správu upravte objekt a klikněte na kartu Související soubory. 2. V sekci Reference klikněte na příkaz Nová složka. 3. Zadejte název nové složky. 4. Volitelné: Definujte požadovaná přístupová práva. 5. Opakováním kroků 2 až 4 přidejte další složky podle potřeby. Složky můžete uspořádat jejich přetažením. Alternativní možnosti pro vlastnosti mapování SOLIDWORKS Manage vám dovoluje zadat alternativní možnosti pro mapování čísel dílů a hodnot popisů ze souborů SOLIDWORKS PDM. Aplikace tyto jiné možnosti mapování používá, když nejsou dostupné počáteční možnosti mapování. Výkonnost kusovníku Správce může zadat počet úrovní kusovníku k načtení, když uživatelé poprvé kliknou na kartu Kusovník některého záznamu. Tím došlo ke zlepšení funkčnosti při zobrazování kusovníků obsahujících tisíce řádkových položek. Nastavení systémových úrovní zobrazení Postup nastavení systémových úrovní zobrazení: 1. Otevřete nástroj pro správu a vyberte položku Další možnosti. 2. Na kartě Obecné nastavte počet zobrazených úrovní kusovníku. Změna preference úrovně Postup změny preference úrovně: 1. Na záložce Kusovník klikněte na Nástroje a vyberte Počet úrovní k zobrazení. 2. Vyberte režim, který chcete změnit. 3. Vyberte počet úrovní. Toto nastavení se použije na všechny pohledy kusovníku pro příslušného uživatele. Další úrovně se načtou, jakmile uživatel rozšíří úroveň. 106

107 SOLIDWORKS Manage Karta Kusovník indikátor obsahu Prázdné varianty kusovníku jsou zobrazeny jako řádkovými položkami jsou zobrazeny jako.. Varianty kusovníku s libovolnými Možnost čísla dílu konfigurace Když vytvoříte virtuální konfigurace nebo neaktivní konfigurace nastavíte jako aktivní, možnost Použít kořenové číslo dílu + název konfigurace zkombinuje číslo dílu nadřízeného záznamu s řetězcem, který zadal uživatel. Tato možnost asociuje záznamy konfigurace s jejich nadřízenými záznamy. Změna stavu SOLIDWORKS PDM prostřednictvím výstupu procesu Stav povýšeného souboru SOLIDWORKS PDM můžete změnit prostřednictvím výstupu procesu. Díky tomu můžete ovládat soubory SOLIDWORKS PDM, které jsou připojeny jako ovlivněné položky k procesu SOLIDWORKS Manage. Tato akce také zahájí úlohy souboru SOLIDWORKS PDM z aplikace SOLIDWORKS Manage. Postup změny stavu SOLIDWORKS PDM prostřednictvím výstupu procesu: 1. V Průvodci správou procesů přejděte na stránku Vlastnosti. 2. V oblasti schématu vyberte fázi a poté výstupní uzel. 3. Klikněte na příkaz Nový a vyberte položku v seznamu Změnit stav PDM. 4. V dialogovém okně Výstup změny stavu klikněte na položku a vyberte položku Objekt PDM, Pracovní postup, Stav Od a Přechod ze seznamů. 5. Klikněte na tlačítko Uložit a Zavřít. 6. Volitelné: Přidejte dle potřeby jakékoli další změny stavu pro tento výstup fáze a klikněte na tlačítko Zavřít v dialogovém okně Výstup změny stavu. Nástroj pro konfigurační soubor Pomocí nástroje swm.configwizard.exe můžete otestovat připojení k licenčnímu serveru a resetovat heslo správce aplikace SOLIDWORKS Manage. Test připojení k aplikaci SolidNetWork License Manager Postup testování připojení k aplikaci SolidNetWork License Manager: 1. V okně Průvodce konfiguračním souborem klikněte na příkaz Otevřít a vyberte soubor formátu.swmc. 107

108 SOLIDWORKS Manage 2. V okně Licenční server SWM zapište název licenčního serveru a klikněte na příkaz Test připojení. Je-li připojení úspěšné, zobrazí se potvrzení o úspěchu. V opačném případě zkontrolujte, zda jsou názvy licenčního serveru a dílu správné a že je licenční server spuštěn. Resetování hesla správce SOLIDWORKS Manage Postup pro resetování hesla správce SOLIDWORKS Manage: 1. V dialogovém okně Průvodce konfiguračním souborem klikněte na položku Resetovat heslo správce. 2. Zadejte staré heslo pro databázi SQL. 3. Zadejte nové heslo. 4. Klikněte na tlačítko OK. Technická podpora může tuto funkci použít k řešení potíží s databázemi zákazníků. Kopírování vlastních hodnot do položek kusovníku Pomocí dialogového okna Kopírovat z můžete zkopírovat vlastní hodnoty pole při kopírování položek kusovníku z jedné varianty kusovníku do druhé. Pokud již položka kusovníku existuje, aplikace zkopíruje pouze vlastní hodnoty pole. Zdroj cílových variant kusovníku musí obsahovat stejné názvy polí a musí obsahovat kompatibilní typ dat. Šablony dokumentů Když vytvoříte nový záznam dokumentu, můžete vybrat zdrojový soubor z objektu dokumentu SOLIDWORKS Manage nebo souboru SOLIDWORKS PDM. Správce má možnost určit, kteří uživatelé mohou vybrat stávající soubor. Zdvojené řádkové položky kusovníku Do kusovníku můžete přidat duplikát řádku. Můžete přiřadit alternativní hodnoty uživatelským vlastnostem pole kusovníku na novém řádku. Například: kusovník CAD vyžaduje čtyři generické šrouby a dva z nich musejí mít jinou povrchovou úpravu. Vytvořte jednořádkovou položku pro šroub a duplikujte ji. S použitím uživatelských polí kusovníku můžete zadat další informace. Pomocí sloupce Ruční množství zajistíte, aby byl celkový počet stejný. 108

109 SOLIDWORKS Manage Povolení funkce Duplikovat položku řádku U každé varianty kusovníku můžete povolit funkci duplikování položky řádku. Povolení funkce Duplikovat položku řádku: 1. Otevřete nástroj pro správu nebo klikněte pravým tlačítkem na objekt v okně a klikněte postupně na položky Nástroje > Správa. 2. V části objektu Kusovníky vyberte stávající variantu kusovníku nebo vytvořte nový kusovník. 3. Na kartě Další možnosti vyberte položku Povolit duplicitní čísla dílu. 4. Klikněte na tlačítko Uložit a Zavřít. Přidání duplicitní položky řádku Postup pro přidání duplicitní položky řádku: 1. Upravte variantu kusovníku. 2. Pravým tlačítkem klikněte na položku řádku a poté klikněte na příkaz Duplikovat řádek. Export konfigurace šablony Export konfigurace šablony nabízí nové možnosti pro zvládání více specializovaných instancí. Výstupní pole pevné délky Název výstupních souborů založený na schématu číslování Přidání všech položek kusovníku do jednoho souboru Podmínky položky řádku Exportování víceúrovňových kusovníků do nadřazených podsouborů pro jednotlivé úrovně Nastavení šablon pro použití z jiných odkazovaných objektů Poslední verze nebo možnost vestavěná v kusovníku Výběr skupiny polí Při vytváření nového souboru SOLIDWORKS PDM můžete skrýt určité skupiny polí v softwaru SOLIDWORKS Manage. Můžete zobrazit doplňující skupiny polí, které byly přidány do objektu SOLIDWORKS PDM, a skrýt datové karty SOLIDWORKS PDM. To vám umožňuje nakonfigurovat několik skupin polí pro jednu datovou kartu. Úplný webový klient SOLIDWORKS Manage má úplného webového klienta, který vypadá jako klient pro PC. 109

110 SOLIDWORKS Manage V úplném webovém klientovi mohou interní uživatelé vytvářet a upravovat struktury produktu prostřednictvím funkce Položka. Stávající webový klient, který se více hodí pro externí uživatele, je stále k dispozici. Úplný webový klient je dostupný jako samostatný soubor ke stažení a není součástí Manažera instalací SOLIDWORKS. Hodiny pro pracovní dny v projektech Můžete nastavit pracovní hodiny pro každý den včetně sobot a nedělí. Tuto funkci můžete použít při výpočtu času potřebného k dokončení fáze na základě potřebného času všech obsažených úloh. Například pokud zadáte 4 pracovní hodiny pro sobotu a 8 hodin pro pondělí až pátek, můžete dokončit 44 hodin z každé úlohy každý týden. Můžete nastavit pracovní hodiny na úrovni systému a upravit je pro každý projekt. Předtím bylo možné vybrat pouze pracovní dny a každý den byl nastaven na 8 hodin. Nastavení výchozích pracovních hodin Postup nastavení výchozích pracovních hodin: 1. Otevřete nástroj pro správu nebo klikněte pravým tlačítkem na položku Projekty v hlavním uživatelském rozhraní. 2. Klikněte na Nástroje > Správa. 3. Klikněte v podoknu Struktury a vyberte položku Projekty. 4. Na stránce Pracovní hodiny nastavte hodiny. Změníte-li systémové pracovní hodiny, nejsou stávající projekty touto změnou ovlivněny. Změna pracovních hodin Postup změny pracovních hodin: 1. Otevřete a vyzvedněte stávající projekt. 2. Výběrem položky Plánování zobrazíte Ganttův diagram. 3. Na panelu nástrojů klikněte na Možnosti. 4. Nastavte hodiny a klikněte na tlačítko Uložit. Importování dat kusovníku ze souboru aplikace Microsoft Excel Data kusovníku je možné importovat ze souboru aplikace Microsoft Excel. Soubor musí být vytvořen ze šablony definované pro typ kusovníku. 110

111 SOLIDWORKS Manage Aplikace hledá jen stávající záznamy ve stejném objektu. Pokud záznam neexistuje, přidá aplikace do kusovníku řádek textu. Nevytváří nový záznam. Při úpravě kusovníku použijte příkaz Nahradit k nahrazení řádku textu záznamem. Funkce importu nepodporuje import víceúrovňového kusovníku. Práce s neaktivními konfiguracemi v procesech Když přidáte do procesu nadřízený záznam, neaktivní konfigurace se automaticky skryjí. Dříve byly do procesu přidány všechny konfigurace včetně neaktivních. Podokno Detail položky pro zobrazení kusovníku Další detaily kusovníku uvidíte v podoknu detailů položky na kartě Vlastnosti. Podokno zobrazuje následující informace o vybrané položce řádce kusovníku: Vlastnosti. Zobrazí reference, miniatury, informace o stavu záznamu a vlastnosti. Když vyberete referenci, objeví se vlastnosti reference. Náhled. Zobrazí náhled vybrané položky kusovníku nebo vybraný dokument reference vybrané položky kusovníku. Náhled není dostupný pro objekty záznamu. Vyhledávání. Povoluje hledání položek, které je možné přidat do kusovníku, v režimu úpravy kusovníku. Zobrazení podrobností kusovníku v podokně Detaily položky Postup zobrazení podrobností kusovníku v podokně Detaily položky: 1. Otevřete kartu vlastností pro záznam, který má povolený kusovník a má definovanou variantu kusovníku. 2. Na kartě vlastností pro záznam vyberte Kusovník v levém podokně. 3. Klikněte na šipku doleva v pravém horním rohu okna karty vlastností a rozbalte podokno. 4. Vyberte položku řádku ve variantě kusovníku. Objekty propojeného záznamu Objekty propojeného záznamu umožňují použít samostatné, ale propojené položky k vyjádření struktur produktu. Aplikace uloží propojené záznamy v samostatném objektu záznamu, který obsahuje odkaz primární reference na záznam dokumentu. Primární reference se podobají standardním referencím, mohou ale také zahrnovat hodnoty polí, miniatury, kusovníky, související 111

112 SOLIDWORKS Manage soubory a jiné reference. Propojené reference můžete vyzvednout a upravit bez vyzvednutí primární reference. Propojené záznamy umožňují firmám mít data souborů uložená v úschovně SOLIDWORKS PDM, která je řízena jednou skupinou, ale dostupná i jiným skupinám s přístupem pouze ke čtení. Takto může například technické oddělení řídit data souborů a výrobní oddělení k nim bude mít přístup pouze ke čtení. Propojený záznam lze vytvořit ze záznamu dokumentu nebo nezávisle před vytvořením či schválením záznamu dokumentu. Ve druhém případě primární reference nebude existovat, ale můžete ji přidat později. Konfigurace propojených záznamů Můžete konfigurovat propojený záznam v objektu dokumentu, který má primární referenci. Pravidla pro konfiguraci propojených záznamů: Potřebujete nejméně jeden objekt dokumentu a jeden objekt záznamu. Objekt dokumentu můžete propojit jen na jeden objekt záznamu. Více objektů dokumentu můžete propojit na jeden objekt záznamu. U objektů dokumentu SOLIDWORKS PDM se ke konfiguraci přistupuje prostřednictvím stránky v průvodci. U standardních objektů dokumentu se nová karta objeví na konci stávajících karet. Kroky konfigurace: 1. Vyberte objekt propojeného záznamu. 2. Volitelné: Definujte mapování polí. 3. Volitelné: Definujte související soubory záznamu dokumentu nebo reference na odkaz na propojený záznam. 4. Volitelné: Mapujte varianty kusovníku mezi objektem dokumentu a objektem propojeného záznamu. 5. Volitelné: Mapujte skupiny polí na objekt propojeného záznamu. 6. Určete schéma číslování. Konfigurovat můžete také standardní objekt dokumentu. Výběr objektu propojeného záznamu Postup při výběru objektu propojeného záznamu: 1. V průvodci Konfigurace SOLIDWORKS PDM v části Objekt propojeného záznamu klikněte na příkaz Konfigurovat. 2. V průvodci Objekt propojeného záznamu na stránce Objekt propojeného záznamu v části Objekt propojeného záznamu vyberte objekt. 3. V části Počáteční stav záznamu vyberte stav životního cyklu, který je povinný pro nově vytvořené záznamy. 112

113 SOLIDWORKS Manage Definování mapování polí Stránku Mapování polí můžete použít k definování mapování polí mezi objekty dokumentu a objekty propojeného záznamu. Postup definování mapování polí: 1. Na stránce Mapování polí klikněte na buňku ve druhém sloupci. Buňka musí odpovídat poli objektu dokumentu v prvním sloupci. 2. Klikněte na buňku ve třetím sloupci a vyberte metodu aktualizace: Volba Vynechat místo Je-li pole prázdné, výchozí Vždy Popis Neprovádí aktualizaci. Použije výchozí hodnotu, je-li pole objektu dokumentu prázdné. Vždy použije hodnotu z pole objektu dokumentu, a to i když je prázdné. 3. Volitelné: Vyberte ostatní dostupné možnosti podle potřeby: Volba Automatické mapování Vždy aktualizovat Popis Vyhledá shodné názvy v objektech dokumentu a záznamu a automaticky vybere shodné pole objektu záznamu. Nastaví metodu aktualizace všech řádků na hodnotu Vždy. Použít výchozí hodnotu, pokud je pole prázdné Nastaví metodu aktualizace všech řádků na hodnotu Použít výchozí hodnotu, pokud je pole prázdné. Typy polí objektu dokumentu a objektu záznamu musejí být kompatibilní. Změníte-li hodnotu pole v objektu dokumentu poté, co nejprve vytvoříte propojený záznam, aktualizace se v aplikace automaticky neprojeví. Aktualizace proveďte manuálně. Definování mapování souvisejících a referenčních souborů Na stránce Mapování souvisejících a referenčních souborů můžete definovat soubory související se záznamem dokumentu nebo reference, které můžete propojit s propojeným záznamem. Toto mapování můžete definovat, pouze pokud vytvoříte propojený záznam ze záznamu dokumentu. Pokud provedete následné změny Souvisejících souborů nebo Referencí, záznam dokumentu se automaticky neaktualizuje. 113

114 SOLIDWORKS Manage Nekopírovat primární soubor ze záznamu dokumentu. Tím se vytvoří kopie souboru, která není aktualizovaná v propojeném záznamu. Postup definování mapování souvisejících nebo referenčních souborů: V části Související soubory nebo Referenční soubory klikněte na buňku ve druhém sloupci, která odpovídá složce objektu dokumentu v prvním sloupci. Možnosti mapování kusovníku Na stránce Možnosti mapování kusovníku se mapují varianty kusovníku mezi objektem dokumentu a objektem propojeného záznamu. Můžete zkopírovat obsah primárního souboru varianty kusovníku s variantami kusovníku propojených záznamů. Názvy polí se mohou lišit, ale typy polí musejí být podobné. Kopírování variant kusovníku Postup pro kopírování variant kusovníku: 1. Klikněte na buňku ve druhém sloupci vedle varianty kusovníku objektu dokumentu v prvním sloupci. 2. Vyberte variantu kusovníku objektu propojeného záznamu, do které budou přijata data. Výběr vlastního názvu pole kusovníku Můžete vybrat vlastní pole kusovníku pro propojený objekt záznamu. Postup výběru vlastního názvu pole kusovníku: 1. Na levé straně stránky vyberte variantu kusovníku. 2. Na pravé straně stránky klikněte na buňku ve druhém sloupci u názvu vlastního pole objektu dokumentu. Mapování skupin polí na objekt propojeného záznamu Stránku možností Skupina polí můžete použít k mapování skupin polí z objektu dokumentu na objekt propojeného záznamu. Postup mapování skupin polí na objekt propojeného záznamu: Klikněte na buňku ve druhém sloupci, která odpovídá skupině polí objektu dokumentu v prvním sloupci. Možnosti schématu číslování Níže se nachází možnosti čísel dílů, které jsou přiřazeny nově propojenému záznamu objektu vytvořenému ze záznamu dokumentu. 114

115 SOLIDWORKS Manage Pro nové záznamy, které vytváříte v propojeném objektu bez primární reference, použijte schéma číslování definované pro příslušný objekt. Možnost schématu číslování Vytvořit nové číslo záznamu Použít číslo dokumentu Zkombinovat schémata číslování Popis Použije schéma číslování definované pro objekt záznamu a nepoužije žádnou hodnotu ze záznamu objektu dokumentu. Použije číslo dílu ze záznamu dokumentu objektu, přičemž obsahuje sekundární možnosti pro nahrazení existujících řetězců pomocí předdefinovaných řetězců. Zkombinuje číslo dílu ze záznamu objektu dokumentu a schéma číslování z objektu propojeného záznamu. Sekundární možnosti určují, jaké číslo je v hodnotě první a zda je vyžadován oddělovač mezi hodnotami. Vytváření propojených záznamů Můžete vytvářet propojené záznamy přímo v záznamu dokumentu nebo je vytvářet nezávisle a propojit je se záznamem dokumentu. Vytvoření záznamů s jedním propojením Postup vytvoření záznamů s jedním propojením: 1. Klikněte na hlavní mřížku objektu dokumentu, který byl nakonfigurován pro propojené záznamy. 2. Klikněte pravým tlačítkem na záznam a vyberte Záznamy > Vytvořit propojené záznamy. Aplikace vytvoří nový propojený záznam v objektu propojeného záznamu. Číslo propojeného záznamu se zobrazí ve sloupci Propojené záznamy. Jedná se o pole typu objekt, které umožňuje poklikáním na hodnotu otevřít kartu vlastností propojeného záznamu. Když si zobrazíte objekt propojeného záznamu, zobrazí sloupec Primární reference primární referenci jako pole typu objekt. Vytvoření propojeného záznamu v průvodci Postup vytvoření propojeného záznamu v průvodci 1. Kliknutí na okraj hlavní mřížky objektu dokumentu bylo nakonfigurováno pro propojené záznamy. 115

116 SOLIDWORKS Manage 2. Pravým tlačítkem myši klikněte na záznam a klikněte na položku Záznamy > Vytvořit propojené záznamy s průvodcem. Zobrazí se průvodce Vytvořit propojený záznam a nabídne další možnosti vytváření propojených záznamů. Počet propojených záznamů se zobrazí ve sloupci Propojené záznamy. Jedná se o pole typu objektu. Dvojitým kliknutím na hodnotu můžete otevřít kartu propojeného záznamu. Pokud zobrazíte objekt propojeného záznamu, ve sloupci Primární reference se zobrazí primární reference jako pole typu objektu. Na stránce Vytvořit propojené záznamy se zobrazí záznam objektu propojeného dokumentu a všechny podřízené položky z vybrané varianty kusovníku. 3. Volitelné: Výběrem řádku na levé straně stránky zobrazíte hodnoty pole pro použití s propojeným záznamem na pravé straně. Pokud pro objekt dokumentu již existuje propojený záznam, zobrazí se jeho číslo dílu ve sloupci Propojené záznamy. 4. Proveďte potřebné výběry a zadejte vstupy. 5. Klikněte na možnost Vytvořit propojené záznamy. Vytvoří se propojené záznamy. Ukončením průvodce nedojde k odstranění záznamů. Stav každého propojeného záznamu se zobrazuje ve sloupci Stav. Pro úspěšně propojené záznamy se zobrazuje stav Hotovo. Pokud se některý nezdařil, zobrazuje se stav Nepodařilo se. Vytvoření struktur kusovníku propojených záznamů Stránka Vytvořit struktury kusovníku propojených záznamů umožňuje vytvářet kusovník, který obsahuje nově vytvořené propojené záznamy. Postup vytvoření struktur kusovníku propojených záznamů: 1. Na levé straně stránky vyberte záznam. 2. Klikněte na Vytvořit kusovníky. 3. Volitelné: Chcete-li zobrazit záznamy ve variantě kusovníku na pravé straně stránky, opětovně vyberte záznam na levé straně. 4. Volitelné: Chcete-li upravit varianty kusovníku propojeného záznamu, klikněte na Upravit. Nástroje pro úpravy se zobrazují v kontextové nabídce. Vytváření propojených záznamů z výstupu procesu Tato metoda vytvoří propojený záznam pro objekty dokumentů připojené k procesu a používá metodu automatického vytvoření. Když záznam připojeného dokumentu nemá konfigurován objekt propojeného záznamu, není vytvořen žádný záznam, ale proces pokračuje dále. 116

117 SOLIDWORKS Manage Primární reference Za použití metody vytvoření záznamu v prvním kroku můžete vytvořit propojený záznam a později připojit primární soubor jako referenci. Tato metoda umožňuje vybudovat strukturu produktu pomocí přístupu shora dolů a nevyžaduje soubory. Některé nemusejí nikdy mít primární referenci. Přidání záznamu dokumentu jako primární reference Můžete přidat záznam dokumentu jako primární referenci do existujícího záznamu s použitím standardního procesu. Postup přidání záznamu dokumentu jako primární reference: 1. Klikněte pravým tlačítkem na záznam a vyberte Přidat referenci. 2. Klikněte pravým tlačítkem na referenci a vyberte Nastavit/Odebrat jako primární referenci, pokud chcete nastavit nebo odebrat záznam dokumentu jako primární referenci. Primární reference se zobrazují tučně a ve sloupci Primární se zobrazuje Ano. Seznam naposledy otevřených dokumentů Panel Můj ovládací panel a Zkratky v pravém podokně obsahují seznam naposledy otevřených dokumentů. Synchronizace ručního množství Sloupec ručního množství se synchronizuje s ručními úpravami kusovníku SOLIDWORKS PDM. K dispozici jsou následující zlepšení: Oboustranná aktualizace ručních množství z vypočítaných kusovníků SOLIDWORKS PDM Doplňkové možnosti synchronizace pro: Jednu položku nebo vybraný řádek položek Jednu položku nebo vybraný řádek položek s potomky Vylepšené zvýraznění: Žluté pozadí indikuje úpravy provedené před uložením kusovníku Oranžové pozadí indikuje ruční úpravy Tučný text indikuje, že ruční úpravy odpovídají aktuální hodnotě 117

118 SOLIDWORKS Manage Objekty typu odkazy hyperlink Můžete vybrat konkrétní záznam a zobrazit jeho podrobnosti prostřednictvím více hodnot v poli typu objektu. Dvojitým kliknutím na pole typu objektu s více hodnotami zobrazíte dialogové okno Propojené záznamy. Poté vyberte záznamy určené k otevření. Zlepšení funkčnosti synchronizace Došlo ke zlepšení funkčnosti při synchronizaci objektů SOLIDWORKS PDM s velkým počtem souborů a složek. Kroky synchronizace se zobrazí v dialogovém okně Podrobnosti o synchronizaci. Otevření dialogového okna Podrobnosti o synchronizaci: 1. Upravte objekt SOLIDWORKS PDM. 2. V dialogovém okně přejděte na stránku Připojení. 3. Vyberte možnost Zobrazit kroky synchronizace. 4. Klikněte na OK. Text RTF v polích poznámek Typy polí Poznámka jsou pružnější a mohou do hodnoty pole uložit text ve formátu RTF. Díky tomu je možné zobrazit jako obsah pole i obrázky nebo formátovaný text. Povolení ukládání formátu RTF do pole poznámky Postup povolení ukládání formátu RTF do pole poznámky: 1. V nástroji pro správu upravte pole. 2. Na kartě Možnosti vyberte položku Použít formát RTF. Pokud přepnete z formátu RTF na prostý text, aplikace odstraní obrázky nebo formátování textu. Přidání formátu RTF do povoleného pole poznámky Postup přidání formátu RTF do povoleného pole poznámky: 1. Vyzvedněte a otevřete soubor. 2. Zkopírujte obrazový soubor ze systému souborů a vložte jej do pole poznámky. Můžete také zkopírovat obrázek z textového editoru. Pravým tlačítkem myši klikněte do pole poznámky a otevřete nástroje pro formátování textu. 118

119 SOLIDWORKS Manage Záznamy SOLIDWORKS PDM na kartě Kde je použito V zobrazení softwaru SOLIDWORKS Manage v Průzkumníku Microsoft Windows, na kartě Kde je použito, můžete zobrazit záznamy SOLIDWORKS PDM připojené jako součásti dodávky k projektu. Rozdělení automatického čísla Automatická čísla se dají rozdělit a přidat do nich oddělovač. Rozdělení změní jen to, co uživatel vidí. Číslo v systému zůstává beze změny. Postup pro rozdělení automatického čísla: 1. Otevřete nástroj pro správu a vyberte položku Další možnosti. 2. Vyberte položku Schéma číslování. 3. Proveďte jednu z následujících operací: Vytvořte nové schéma číslování a přidejte do něj automatické číslo. Upravte stávající schéma číslování. 4. Upravte automatické číslo. 5. Vyberte položku Rozdělit automatické číslo. 6. Klepněte na Konfigurovat. 7. Klikněte na ikonu a zadejte do prvního sloupce oddělovač. 8. Zadejte pozici rozdělení od levého okraje automatického čísla. 9. Volitelné: Přidejte další rozdělení. Když změníte stávající schéma číslování, změna platí jen pro nové záznamy. Stávající záznamy se nezmění. Deaktivace automatických přírůstků ve funkci Kopírovat z Vytváříte-li nový záznam z existujícího záznamu za použití možnosti Kopírovat z, můžete deaktivovat funkci přírůstku Automatické číslo při použití dalšího pole. Díky tomu je číslo dílu jedinečné. Postup deaktivace automatických přírůstků ve funkci Kopírovat z: 1. Otevřete nástroj pro správu. 2. V podokně Struktury vyberte možnost Dokumenty a záznamy. 3. Upravte objekt. 4. V části Pole v objektu vyberte možnost Skupiny polí. 5. Upravte stávající skupinu polí nebo vytvořte novou. 6. Na kartě Jiné možnosti vyberte možnost Nezvyšovat automatické číslo jako výchozí. 7. Klikněte na tlačítko Uložit a Zavřít. 119

120 SOLIDWORKS Manage Rozdělení projektů do fází Můžete rozdělit fáze projektu a přidat nepracovní čas. To vám může poskytnout lepší náhled na množství práce potřebné k dokončení fáze, datum zahájení a datum dokončení. Například pokud fáze vyžaduje 40 hodin práce na dokončení a má dvoutýdenní prodlevu, pokud se práce neprovede. Fázi můžete rozdělit na dvě 20hodinové části s 80hodinovým (dvoutýdenním) rozdělením. Bez rozdělení tato fáze pokryje 3 týdny a bude se u ní zobrazovat procento dokončení 17%, pokud bylo 20 hodin práce dokončeno. Bez rozdělení bude procento dokončení 50%. Postup rozdělení projektů do fází: 1. Otevřete a vyzvedněte projekt nebo vytvořte nový projekt. 2. Na záložce Plánování vyberte fázi, ve které chcete vložit rozdělení. 3. Proveďte jednu z následujících operací: Klikněte pravým tlačítkem na fázi a vyberte Rozdělit fázi. V části Přesunout/odsadit na panelu nástrojů vyberte Rozdělit fázi. 4. V dialogovém okně Rozdělit fázi klikněte na a zadejte hodnotu (v hodinách) do sloupce Poloha na místě, kde se fáze začíná dělit. 5. Zadejte dobu trvání rozdělení do sloupce Délka. 6. Klepněte na Použít. 7. Volitelné: Kliknutím na vložíte více rozdělení nebo kliknutím na odeberete rozdělení. Podpora interních součástí Software SOLIDWORKS Manage rozpozná interní součásti, které jsou uloženy v sestavách SOLIDWORKS a odevzdány do objektu SOLIDWORKS PDM. Tyto součástí se zobrazují v pohledech kusovníku. Obrázky miniatur souborů SOLIDWORKS PDM V softwaru SOLIDWORKS Manage jsou dostupné obrázky miniatur souborů SOLIDWORKS PDM, například v hlavní mřížce a v podhledech kusovníku. Aplikace vytvoří tyto obrázky při odevzdání ze SOLIDWORKS. SOLIDWORKS Manage vytváří miniatury specifické pro konfiguraci, kterou aktivujete během relace SOLIDWORKS, a jsou uložené jako aktivní záznamy. Aktualizace proměnných SOLIDWORKS PDM Můžete aktualizovat proměnné datové karty SOLIDWORKS PDM pomocí hodnot polí ze softwaru SOLIDWORKS Manage. Typy polí v SOLIDWORKS Manage umožňují načíst data do SOLIDWORKS PDM. 120

121 SOLIDWORKS Manage Postup aktualizace proměnných SOLIDWORKS PDM: 1. V nástroji pro správu SOLIDWORKS Manage přejděte na stránku Pole. 2. Vyberte proměnnou a klikněte na Upravit. 3. V dialogu Vlastnosti pole Popis na záložce Typ pole proveďte: a) Vyberte Aktualizuje proměnnou PDM. b) Vyberte možnost Typ pole a definujte parametry. Typ pole SOLIDWORKS Manage a proměnná SOLIDWORKS PDM musí být kompatibilní datové typy. c) Klepněte na Dokončit. 121

122 18 SOLIDWORKS MBD Tato kapitola obsahuje následující témata: 3D PDF soubory Přejmenována záložka správce CommandManager Zkopírování schémat DimXpert napříč dokumenty Zobrazení kosmetických závitů a svarových housenek Zobrazení obecných tolerancí Podpora plechů v aplikaci MBD Velikost textu ve 3D pohledech SOLIDWORKS MBD je k dispozici jako samostatně prodávaný produkt, který je možné používat s aplikacemi SOLIDWORKS Standard, SOLIDWORKS Professional nebo SOLIDWORKS Premium. 3D PDF soubory Přidání zabezpečení pro soubory 3D PDF Při publikování souboru 3D PDF v softwaru SOLIDWORKS MBD můžete zabezpečit svá data. Můžete: Zadat heslo a hlavní heslo. Deaktivovat tisk, úpravy a kopírování. Publikovat pouze grafická data. Zadání možností zabezpečení: 1. Klikněte na možnost Publikovat do 3D PDF (panel nástrojů MBD). 2. V horní části správce PropertyManager klikněte na možnost Nastavení zabezpečení. 3. Zadejte možnosti v dialogovém okně a poté klikněte na tlačítko OK. Možnost upravovat 3D PDF šablony Můžete nastavit možnost úpravy šablon, které používáte při vytváření 3D PDF souborů pro MBD. 122

123 SOLIDWORKS MBD Chcete-li nastavit tuto možnost, klikněte na Nástroje > Možnosti > Možnosti systému > MBD a vyberte Povolit úpravu šablon pro 3D PDF soubory. Přejmenována záložka správce CommandManager CommandManager SOLIDWORKS MBD a panely nástrojů v dílech a souborech sestavy jsou nyní pojmenovány MBD. Název produktu je stále SOLIDWORKS MBD. Zkopírování schémat DimXpert napříč dokumenty V SOLIDWORKS MBD můžete kopírovat schémata DimXpert z jednoho dokumentu do druhého. 1. Otevřete cílový dokument a vyberte konfiguraci, do které chcete kopírovat schéma DimXpert. Vybraná konfigurace nesmí obsahovat existující schéma DimXpert. 2. Klikněte na Importovat schéma (panel nástrojů Kóty MBD). 3. V dialogu vyberte podobný dokument a konfiguraci, které obsahují schéma DimXpert ke zkopírování. 4. Klikněte na možnost Otevřít. Popisy DimXpert se zkopírují z vybraného dokumentu do otevřeného dokumentu. Zobrazení kosmetických závitů a svarových housenek Když publikujete do 3D PDF souborů, stínované kosmetické závity a stínované svarové housenky se zobrazují správně. 123

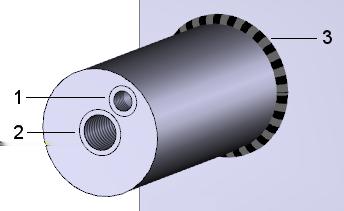

124 SOLIDWORKS MBD Kosmetický závit, částečná hloubka Kosmetický závit, skrze všechno Svarová housenka Zobrazení obecných tolerancí Když použijete obecnou toleranci, můžete si zobrazit symetrickou toleranci s textem kóty. Zobrazená tolerance je založena na třídě tolerance specifikované v dílech a sestavách, v nabídce Nástroje > Možnosti > Vlastnosti dokumentu > DimXpert, pod položkou Obecná tolerance. Postup zobrazení obecných tolerancí: 1. Klikněte na Kóta umístění nebo Kóta velikosti (panel nástrojů MBD Dimension). 2. Ve správci PropertyManager v části Tolerance/Přesnost pro Typ tolerance vyberte Obecný s tolerancí. Podpora plechů v aplikaci MBD Software SOLIDWORKS MBD podporuje poznámky ohybu plechu, tabulky ohybů a čáry vymezovacího rámečku. Poznámky ohybu Můžete přidávat poznámky ohybu na rozvinutý tvar plechového dílu. Ve stromu FeatureManager klikněte pravým tlačítkem myši na prvek Rozvinutý tvar a poté na jednu z těchto možností: Vložit poznámky ohybu Znovu vložit poznámky ohybu Tabulky ohybů Můžete přidávat tabulky ohybů na rozvinutý tvar plechového dílu. Klikněte na možnost Tabulka ohybů > Tabulky > Tabulka ohybů. (panel nástrojů Tabulky) nebo na nabídku Vložit Vytvoří se tabulka ohybů a na čáry ohybu rozvinutého tvaru plechového dílu se umístí značky sloužící k identifikaci příslušné specifikace ohybu. 124

125 SOLIDWORKS MBD Čáry ohybu a čáry vymezovacího rámečku V části Sheet Metal MBD dialogového okna Vlastnosti dokumentu můžete určit barvu a typ čáry pro různé plechové položky. Klikněte na položky Nástroje > Možnosti > Vlastnosti dokumentu > Sheet Metal MBD. Můžete určit barvu a typ čáry pro: Čáry ohybu Čáry vymezovacího rámečku Entity skic plechu Velikost textu ve 3D pohledech Můžete určit velikost textu ve 3D pohledech. V nabídce Nástroje > Možnosti > Vlastnosti dokumentu > Detailování jsou nyní podporovány tyto vlastnosti: Vždy zobrazit text ve stejné velikosti Měřítko textu Zobrazí všechny popisy a kóty ve stejné velikosti bez ohledu na zvětšení (zoom). Určuje měřítko pro výchozí formát textu popisů. Pokud určíte Měřítko textu ve 3D pohledu, použije se velikost textu na 3D pohled v publikovaných souborech 3D PDF. 125

126 19 Zobrazení modelu Tato kapitola obsahuje následující témata: Typy výstupního souboru animace Vylepšení výkonnosti zobrazení modelu Vylepšení výkonu vykreslování Transformace textových vzhledů s nástrojem 3D textura Typy výstupního souboru animace Můžete vytvářet výstupy animace do nových formátů souboru. Nové výstupní formáty animace.tiff,.png nebo.jpg Poznámky Pro statické obrázky, které lze vytvářet ve správci MotionManager. Soubor Microsoft AVI (*.avi) Soubor videa MP4 (*.mp4) Soubor videa Flash (*.flv) Soubor videa Matroska (*.mkv) Sekvence obrázků JPEG (*.jpg) Sekvence rastrových obrázků Windows (*.bmp) Sekvence obrázků Truevision Targas (*.tga) Sekvence obrázků Portable Network Graphics (*.png) Sekvence obrázků Tagged Image File Format (*.tiff) Scéna Luxology (*.Ixo) Pro Časovou osou MotionManager > Uložit animaci. Můžete vybrat obrazovku SOLIDWORKS nebo PhotoView 360 jako vykreslovač při uložení formátů výstupního souboru. 126

127 Zobrazení modelu Vylepšení výkonnosti zobrazení modelu Kanál vykreslování SOLIDWORKS 2019 používá novou grafickou architekturu pro díly a sestavy. Tato architektura poskytuje responzivnější zobrazení v reálném čase zejména pro větší modely. Využívá moderní OpenGL (4.5) a hardwarově akcelerované vykreslování k zajištění vysoké úrovně detailů a snímkové frekvence při posunu, zoomu nebo rotování velkých modelů. Tato zlepšení výkonu se více projeví u výkonných grafických karet a nejsou plně podporována u předchozích verzích SOLIDWORKS. Tyto změny se nevztahují na výkresy. Pokud chcete zapnout novou architekturu v SOLIDWORKS 2019, vyberte Nástroje > Možnosti > Systémové možnosti > Výkon a zvolte možnost Povolit grafický výkon (Beta funkce, vyžaduje restartování SOLIDWORKS). Vylepšení výkonu vykreslování Vylepšen je výkon vykreslování, a to kvůli změně adaptivní hodnoty vzorkování pro nastavení s nižší kvalitou (Dobrá, Lepší, Nejlepší). Transformace textových vzhledů s nástrojem 3D textura Nástroj 3D textura transformuje vzhled textur na dílech do geometrické podoby. Grafické tělo můžete využít pro výrobu, zvláště 3D tisk. Případně můžete dále manipulovat geometrií prostřednictvím převodu na síťové tělo BREP. Pokud už součást nemá vzhled textury, proces má dva kroky. Nejdříve vzhled textury namapujte na model pomocí funkce mapování textury. Poté pomocí nástroje 3D textura nadefinujte geometrii pro vzhled textury a vytvořte prvek 3D textura. V tomto příkladu začnete se vzorovým modelem stříkací pistole. Použijte vzhled textury na rukojeť stříkací pistole, namapujte vzhled textury, aby dobře seděl, a potom pomocí nástroje 3D textura vytvořte a namapujte strukturu úchopu na rukojeti. Poté model můžete vytisknout se strukturou ve 3D. Použití vzhledu textury Před vytvořením prvků 3D textur musí být na model aplikován vzhled textury. K vytvoření prvků 3D textura můžete použít libovolný typ obrázku nebo mapovaného vzhledu textury. Upřednostňovány jsou obrázky výškových map ve stupni šedi. K vytvoření prvků 3D textura nelze použít nálepky. Použití vzhledu textury: 127

128 Zobrazení modelu 1. Otevřete soubor systémový_adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\model display\spray_gun.sldprt. 2. Ve správci DisplayManager klikněte na možnost Zobrazit vzhledy. 3. Na kartě Zobrazit vzhled přetáhněte soubor grayscale.jpg z adresáře systémový_adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\model display na plochu rukojeti. 4. Pod položkou Priorita řazení klikněte pravým tlačítkem myši na soubor grayscale.jpg a klikněte na Upravit vzhled. 5. Ve správci PropertyManager klepněte na Upřesňující. 128

129 Zobrazení modelu 6. Na kartě Mapování zadejte možnosti pro Mapování a Velikost/Orientaci pro úpravu vzhledu podle potřeby. Poté klikněte na symbol. Zkuste přizpůsobit vzhled textury, aby se všechny kroužky nacházely uvnitř ohraničení rukojeti a neprotínaly okolní hranu. Když to uděláte, vytvoří se uzavřený vodotěsný model, který lze 3D tisknout. Takto vypadají přibližné hodnoty k použití: Typ mapování Vodorovná poloha Svislá poloha Projekce 0, mm 0, mm Uzamknutý poměr stran Šířka Vybrané 10, mm Výška 10, mm Rotace 12,00 stupňů Vytváření 3D textur Po přidání vzhledu textury do modelu pomocí nástroje 3D textura převeďte vzhled textury na nerovnosti uchycení. Potom model a nerovnosti můžete vyrobit pomocí 3D tiskárny nebo jiných výrobních metod. Vytváření 3D textur: 1. Otevřete soubor system_dir:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\model display\spray_gun.sldprt a použijte vzhled textury. 129

130 Zobrazení modelu 2. Ve stromu FeatureManager ve složce Objemová těla klikněte pravým tlačítkem na možnost Importováno1 a poté klikněte na možnost 3D textura. Ve správci PropertyManager 3D textura se v části Tělo pro texturizaci zobrazí Importováno1. Prvky nástroje 3D textura lze v jednu chvíli použít jenom na jedno tělo. Celé tělo se zobrazí jako síť. Vzhled textury sítě se zobrazí v původním tvaru. Pod položkou Nastavení textury si poznamenejte výchozí hodnoty pro Zjemnění a Vzdálenost. 3. Vymažte položku Dynamická nápověda, což jsou rozšířené místní popisy. 4. V části Nastavení textury vyberte pro Texturu položku grayscale.jpg v prvním řádku tabulky. Jsou vybrány možnosti Převést tuto texturu do 3D a Bílá nahoru, černá dolů. 5. Zrušením zaškrtnutí možnosti Bílá nahoru, černá dolů použijete černé barvy ze vzhledu k vytvoření maximální vzdálenosti odsazení prvku 3D textury. Ikona v tabulce se změní na a značí tak, že je černá nahoře. Zadejte tuto možnost na základě použitého reliéfu ve stupních šedi a zobrazených výsledků. 6. Přesuňte posuvník pro Vzdálenost odsazení textury tak, aby byla hodnota Vzdálenost v tabulce přibližně 12 mm. Tato hodnota řídí maximální vzdálenost odsazení 3D textury od těla. 130

131 Zobrazení modelu 7. Přesuňte posuvník pro Maximální velikost prvku tak, aby hodnota byla přibližně 6,10 mm. 3D textura bude lépe definovaná. Tato hodnota řídí maximální velikost prvku pro celou síť. 8. Přesuňte posuvník pro Požadavek textury, aby hodnota Zjemnění byla přibližně 0,14. Tato hodnota řídí lokální zjemnění sítě v oblasti prvku s 3D texturou. Zjemnění přidává plochy, aby lépe odpovídaly konturám v obrázku ve stupních šedi. Když tuto hodnotu zvýšíte, zvýší se kvalita zobrazení modelu, ale zároveň se prodlouží čas zpracování. 9. Výška je zdá se příliš velká, takže přesunutím posuvníku Vzdálenost odsazení textury doleva snižte hodnotu Vzdálenost na 6 mm. Síť 3D textury se vyhladí. 131

132 Zobrazení modelu 10. Klikněte na ikonu. Doporučení: Protože prvek 3D textury převede tělo na grafické tělo, měli byste prvek 3D texture do svého dílu přidat jako poslední. Prvek 3D textury s grafickým tělem se zobrazí ve stromu FeatureManager. Možnost Grafika (uzavřená) ve složce Grafická těla udává, že vytvořený model je vodotěsný a můžete pro něj použít 3D tisk. Poté můžete převést grafické tělo na síťové tělo BREP, který lze využít pro účely výroby. Vyberte grafické tělo klikněte na položku Vložit > Funkce > Převést na síťové tělo. 132

133 20 Díly a prvky Tato kapitola obsahuje následující témata: Vymezovací rámečky Vylepšení kosmetických závitů Vytváření částečných zkosení a zaoblení Odstranění děr z povrchů Aplikace FeatureWorks zachovává odkazy v pohledu na výkres Vložení dílu se specifickou konfigurací Těla sítí BREP Určení tolerancí pro díry vytvořené Průvodcem dírami Miniaturní náhled bloků v Knihovně návrhů SolidWorks Používání detekce kolizí ve vícetělových dílech Vymezovací rámečky Došlo ke zlepšení funkčnosti při používání vymezovacích rámečků. Pokud potlačíte nebo skryjete funkci Vymezovací rámeček, neobnoví se. Vylepšení kosmetických závitů Bylo vyřešeno mnoho problémů s kosmetickými závity a způsoby, jakými jsou vytvářeny, aktualizovány a zobrazeny, pokud existují podřízené odkazy v prvcích na nižších úrovních. Prvek kosmetických závitů má robustnější architekturu, takže se kosmetické závity chovají konzistentněji. Zlepšené chování poskytuje stabilnější odkazy pro hrany a plochy, spolu se správnými parametry pro sestavy, výkresy a grafiky. Vylepšení zahrnují podporu kuželových závitů, geometrie zrcadlení a polí, lepší mapování pro nerovinné povrchy a standardy pro kuželové hřídele. Například: Použijete-li nástroj Dělicí přímka k rozdělení plochy, kde se zobrazují kosmetické závity, a pak díl přepracujete, stínované kosmetické závity a průměr zůstanou na správném místě. Kosmetické závity vytvořené z instancí prvků pole a zrcadlení se zobrazují správně, pokud skryjete a zobrazíte geometrii modelu. Kosmetické závity v odvozených a zrcadlených dílech se zobrazují na správném místě, když vytvoříte odvozené součásti pomocí nástrojů Zrcadlený díl, Vložit díl, Uložené tělo a Rozdělit tělo. 133

134 Díly a prvky Kosmetické závity se chovají podle očekávání, pokud kopírujete těla pomocí nástrojů Přesunout tělo a Kopírovat tělo. Máte větší kontrolu nad přidáváním prvků, jako jsou zkosení hran, a jsou vybrány kosmetické závity, a když používáte Průvodce dírami k vytvoření díry s kosmetickými závity na referenční rovině. Rovněž v případě, kdy potlačíte díru pomocí Průvodce dírami, potlačí se také podřízené kosmetické závity. Použijete-li tabulku návrhu k přiřazení různých hodnot pro délku závitu v jednotlivých konfiguracích, kosmetické závity se příslušným způsobem aktualizují. K dispozici jsou následující zlepšení: V kosmetických závitech jsou dostupné standardy pro kuželové hřídele a díry. Jsou také podporovány třídy závitů, když vytváříte kosmetické závity pomocí možností Vložit > Popis > Kosmetické závity. Můžete zadat rovnici pro konfiguraci vnějšího nebo vnitřního průměru přímo v části Kosmetický závit správce PropertyManager. Upgrade zastaralých kosmetických závitů U dílu, sestavy nebo výkresu, který používá zastaralé kosmetické závity, musíte upgradovat model, aby využíval vylepšené kosmetické závity. Aktualizace vyžaduje nejprve nastavení systémových možností. Poté můžete povolit aktualizaci pro jednotlivé modely. Je možné aktualizovat všechny prvky kosmetických závitů, které jsou u součástí k dispozici, pro sestavu nejvyšší úrovně a podsestavu. Musíte-li aktualizovat mnoho souborů, je možné k převedení souborů využít metodu API (IModelDocExtension::UpgradeLegacyCThreads). Informace naleznete v části Nápověda SOLIDWORKS API. Můžete také kontaktovat technickou podporu SOLIDWORKS. Pokud provádíte aktualizaci zastaralého dílu, pravděpodobně bude potřeba upravit sestavy a výkresy, kde se daný díl používá. Výkresy mohou například obsahovat nadbytečné anotace a kóty. Postup upgradu zastaralých kosmetických závitů v dílu, sestavě nebo výkresu: 1. V nabídce Nástroje > Možnosti > Možnosti systému > Obecné vyberte položku Povolit aktualizaci kosmetických závitů a klikněte na tlačítko OK. Jste-li správcem, můžete využít nástroj Settings Administrator a kopírovat tuto možnost mezi své uživatele. 2. Otevřete model a pravým tlačítkem klikněte na horní položku ve stromu FeatureManager. Poté klikněte na příkaz Upgradovat prvky kosmetického závitu. Po provedení aktualizace již nebude příkaz Upgradovat prvky kosmetického závitu pro tento model dostupný. Vytváření částečných zkosení a zaoblení Podél hran modelu můžete vytvářet částečné zkosení a zaoblení se zadanými délkami. Karta Ruční PropertyManagerů Zaoblit a Zkosení obsahuje skupinový rámeček, ve kterém můžete zadat Parametry částečné hrany. Když vyberete hranu v rámečku Položky 134

135 Díly a prvky k zaoblení nebo Položky ke zkosení, rozbalte Parametry částečné hrany a definujte počáteční a koncovou pozici částečného prvku. Toto vylepšení je dostupné jen pro zaoblení s konstantní velikostí a zkosení odsazení plochy. Vytváření částečných zkosení: 1. Otevřete soubor systémový_adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\parts\chamfer.sldprt. 2. Klepněte na ikonu Zkosení (panel nástrojů Prvky) nebo Vložit > Prvky > Zkosení. 3. Klikněte pravým tlačítkem na zobrazenou hranu a klikněte na položku Vybrat tečnost. 4. V PropertyManageru: a) V části Typ zkosení klikněte na položku Odsazení stěny. b) Vyberte položku Plný náhled. c) Vyberte položku Parametry částečné hrany. d) V části Počáteční podmínka vyberte položku Vzdálenost odsazení. e) Nastavte Vzdálenost odsazení od počátečního bodu na 20mm. f) V části Koncová podmínka vyberte položku Vzdálenost odsazení. 135

136 Díly a prvky 5. Přetáhněte ovladače přibližně podle obrázků. 6. Klepněte na. Odstranění děr z povrchů Nástroj Odstranit díru umožňuje snáze odstranit díry z povrchových těl. Chcete-li otevřít nástroj, proveďte jednu z následujících operací: Klikněte na příkaz Vložit > Povrch > Odstranit díru. Na grafické ploše vyberte hranu povrchu, klikněte pravým tlačítkem myši a klikněte na příkaz Odstranit díru. Ve správci PropertyManager nástroje Odstranit díru se zobrazí seznam všech hran, které vyberete v poli Výběry. Nástroj Odstranit díru nepodporuje síťová těla BREP. Dříve bylo možné odstranit díru z povrchu pouze stisknutím tlačítka Odstranit. 136

137 Díly a prvky Aplikace FeatureWorks zachovává odkazy v pohledu na výkres Ve výkresech softwaru SOLIDWORKS pro importované díly se zachovají odkazy, pokud importovaný díl změníte a je povolena aplikace FeatureWorks. Odkazy se zachovají v těchto pohledech: Model Řez Detail Lokální řez Break Vložení dílu se specifickou konfigurací Nástroj Vložit díl umožňuje vložit specifickou konfiguraci dílu. Tento pracovní postup je stejný, jako když vložíte součást do sestavy. Jak určit konfiguraci při vložení dílu: 1. V kterémkoli dílu klepněte na nabídku Vložit díl (panel nástrojů Prvky) nebo na nabídku Vložit > Díl. 2. V dialogu Otevřít: a) Vyberte soubor, který chcete vložit. b) Vyberte konfiguraci základního dílu. c) Klikněte na možnost Otevřít. 3. Ve správci PropertyManager Vložit díl v části Díl pro vložení klikněte na Procházet a vyberte jiný díl. Kliknutím na ukotvíte správce PropertyManager, což umožní vložit více dílů, aniž by bylo potřeba správce PropertyManager znovu otevírat. 137

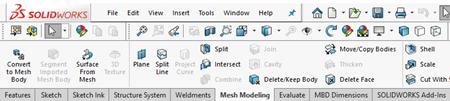

138 Díly a prvky Když upravíte díl, zobrazí správce PropertyManager Upravit prvek cestu souboru a konfigurace dílu. Těla sítí BREP Více nástrojů pro přípravu sítí Soubory sítě vám mohou pomoci při modelování objemů nebo povrchů při vytváření skic nebo vizuálních odkazů. Tato verze poskytuje více nástrojů, které vám pomohou připravit a upravovat soubory sítě v takových případech. K těmto nástrojům získáte přístup ze záložky Modelování sítě ve správci CommandManager. Záložka Modelování sítě obsahuje prvky sítě a standardní prvky, které fungují s těly sítí BREP. Například můžete použít nástroj Volba překreslit k vybrání plošek. Chcete-li následně odebrat plošky stiskněte Odebrat nebo použijte nástroj Odebrat povrchem. Software znovu ozdobí grafické tělo na hranici řezu. Můžete také změnit celou velikost grafického tělo s použitím nástroje Měřítko. Použijete-li nástroj Odebrat povrchem nebo Měřítko na grafické tělo, software nepřidá funkci do stromu FeatureManager. Důvodem je to, že tyto nástroje upravují původní síť. Pokud jste grafické tělo neuložili, můžete změny vrátit zpět, ale nemůžete změny upravit. Nástroj Segmentovat importované tělo sítě Nástroj Segmentovat importované tělo sítě můžete použít k seskupení ploch síťového těla BREP do povrchů vázaných ostrými rohy, rovinnými plochami a válcovými plochami. Nástroj Segmentovat importované tělo sítě identifikuje: skupiny ploch, které tvoří rovinné nebo válcové plochy. plochy oddělené ostrým úhlem nebo úhlem ohybu. rovinné plochy síťového těla BREP, tak byste je mohli využít jako roviny skic, odkazy vysunutí a v jiných modelech s rovinnými odkazy. Tento nástroj je nejvíce užitečný pro soubory CAD, které se exportují do sítě a poté importují do softwaru SOLIDWORKS a převádějí na síťová těla BREP. Přestože nástroj dokáže pracovat se skenovanými soubory a těly se síťovým sochařským tvarováním a uměleckou geometrií, mají tyto objekty často velmi nepravidelnou geometrii a software je nemůže segmentovat. 138

139 Díly a prvky Pokud importujete soubor sítě a převedete jej na síťové tělo BREP, každé tělo je zastoupeno jednou plochou. Plochy nejsou seskupeny nebo segmentovány do skupin ploch, které tvoří plochy. Převedení síťového těla na síťové tělo BREP není totéž jako převedení standardního objektu SOLIDWORKS BREP na síťový objekt BREP, kde se definice plochy ve standardním objektu SOLIDWORKS BREP zachovává i v síťovém objektu BREP. V následujícím příkladu můžete nastavit možnosti systému a importovat soubor sítě.stl. Poté se síťové tělo BREP rozdělí na segmenty úhlů ohybu, rovinné segmenty a válcové segmenty. Možnosti pro import a zobrazení sítí 1. Před importem tohoto souboru sítě zadejte následující možnosti systému na kartě Nástroje > Možnosti > Import: a) V části Formát souboru vyberte položku STL/OBJ/OFF/PLY/PLY2 a klikněte na příkaz Importovat jako objemové tělo. b) V části Možnosti těla sítě klikněte na příkaz Vytvořit těla sítě omezené jednotlivými plochami a v části Jednotka vyberte položku Centimetry. c) Klikněte na tlačítko OK. 2. Otevřete soubor systémový_adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\parts\segmentmesh.STL. 3. V panelu nástrojů Průhledné zobrazení: V části Použít scénu klikněte na položku Čistě bílá. V části Styl zobrazení klikněte na položku Stínovaný s hranami. V části Orientace pohledu klikněte na položku Izometrická. Tyto možnosti vám pomohou lépe vizualizovat náhledy. Nyní jsou viditelné řádky plošek v síti. Dále začnete segmentování pro úhly ohybu. 139

140 Díly a prvky Seskupování segmentů úhlů ohybu 1. Ve stromu FeatureManager klikněte pravým tlačítkem na položku Importovaný1 a klikněte na Segmentovat importované tělo sítě. 2. Klikněte na příkaz Připojit v horní části správce PropertyManager. Položka Dynamická nápověda zobrazuje místní popisy, pokud přesunete ukazatel nad ovládací prvky. Pokud nechcete zobrazovat podrobnou nápovědu, zrušte zaškrtnutí políčka. 3. Pod položkou Segmentace klikněte na Úhel ohybu a na Vybrat těla. Na grafické ploše vyberte síťové tělo BREP. V dialogu výběru se zobrazí Importováno1. 4. Klikněte na možnost Zobrazit náhled. 5. Pro možnost Tolerance úhlu mačkavosti přesuňte posuvník na 76 stupňů. Poté toleranci snižte na 30 a poté ještě více snižte na 6 stupňů. Během snižování tolerance náhled detekuje více úhlových ploch na horní části síťového modelu. Pokud toleranci snížíte příliš, software detekuje plochy na válcích ve spodní části modelu. Zadejte hodnotu 30, aby se položka Tolerance úhlu mačkavosti resetovala. 6. Klikněte na ikonu. V dalším kroku seskupíte rovinné a válcové segmenty. Rovinné plochy na bocích a v dolní části síťového těla BREP nejsou při segmentování úhlů ohybu detekována, protože plochy jsou zaoblené a nemají ostré úhly. Seskupení rovinných a válcových segmentů 1. V části Segmentace klikněte na položku Rovinné segmenty a vyberte Vybrat tělo. 140

141 Díly a prvky 2. Na grafické ploše vyberte síťové tělo BREP. V dialogu výběru se zobrazí Segmentovaná síť1. 3. Klikněte na příkaz Zobrazit náhled. 4. V části Tolerance zapište 6 a klikněte na příkaz Rozpoznat rovinné plochy. 5. Klepněte na. 6. V části Segmentace klikněte na Válcové segmenty a pak na Vybrat tělo. 7. V grafické ploše znovu vyberte síťové tělo BREP. 8. V části Tolerance zapište 20. Model můžete otočit, aby byly válcové segmenty lépe vidět. 9. Kliknutím na odpojíte PropertyManager a pak klepněte na. Ve stromu FeatureManager je následující seznam úhlových, rovinných a válcových segmentů: Segmentovaná síť1, Segmentovaná síť2 a Segmentovaná síť3. Segmenty můžete upravit tak, že kliknete pravým tlačítkem na prvky ve stromu FeatureManager a vyberete Upravit prvek. 141

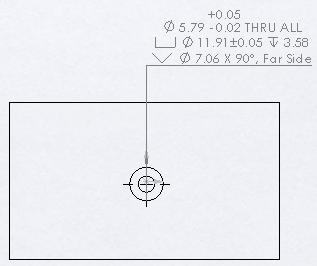

142 Díly a prvky Určení tolerancí pro díry vytvořené Průvodcem dírami Při vytváření prvků pomocí Průvodce dírami můžete nastavit hodnoty tolerance a přesnosti. Karta Typ v PropertyManageru Průvodce dírami zahrnuje volbu Tolerance/přesnost. V závislosti na typu díry zobrazí PropertyManager volby tolerancí, které platí pro specifikací díry. Tato část je dostupná také u prvků Průvodce dírami v sestavách. Hodnoty tolerance se automaticky přenášejí do popisů děr ve výkresech. Když změníte hodnoty v popisu díry, proběhne jejich aktualizace v dílu. Hodnoty tolerance se také dají nastavit různě pro jednotlivé konfigurace. Dříve bylo možné přidat pouze parametry pro toleranci a přesnost do děr Průvodce dírami ruční úpravou popisů děr ve výkresech. Určení tolerancí pro díry vytvořené Průvodcem dírami: 1. Otevřete soubor systémový_adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\parts\tolerance.sldprt. 2. Ve stromu FeatureManager klikněte pravým tlačítkem na prvek CBORE a vyberte možnost Upravit prvek. 3. V PropertyManageru rozbalte na kartě Typ uzel Tolerance/přesnost. 4. V části Tolerance/přesnost v poli Hodnota popisu vyberte položku Průměr průchozí díry. a) V části Typ tolerance vyberte Oboustranná. b) V části Maximální odchylka zapište 0,05 mm. c) V části Maximální odchylka zapište -0,02 mm. 5. V části Tolerance/přesnost v poli Hodnota popisu vyberte položku Válcové zahloubení. a) V části Typ tolerance vyberte Symetrická. b) V části Maximální odchylka zapište 0,05 mm. c) V části Přesnost jednotky vyberte.12 (dokument). 6. Klepněte na. Jestliže vytváříte výkres z dílu, zobrazí se hodnoty tolerance v popisu díry. 142

143 Díly a prvky Miniaturní náhled bloků v Knihovně návrhů SolidWorks Při každém otevření Knihovny návrhů SolidWorks se bloky zobrazí jako miniaturní obrázky. Ve starších verzích měly všechny bloky stejnou ikonu. Náhled se objevil jen při umístění kurzoru nad ikonu. SOLIDWORKS 2019 SOLIDWORKS 2018 Jsou podporovány tyto formáty:.sldnotestl soubory.dwg.sldsffvt soubory.dxf.sldsfstl soubory.sldblk.sldsym.sldnotefvt.sldweldfvt.sldgtolfvt.sldweldstl.sldgtolstl 143

144 Díly a prvky Používání detekce kolizí ve vícetělových dílech Můžete použít detekci kolizí mezi těly ve vícetělových dílech. To je užitečné při kontrole, zda jsou svařence správně oříznuty a před použitím nástrojů Simulation. Postup detekce kolizí u vícetělových dílů: 1. Otevřete soubor systémový_adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\parts\Main.sldprt. 2. Klikněte na Detekce kolizí (panel nástrojů Nástroje) nebo Nástroje > Analýzy > Detekce kolizí. Ve správci PropertyManager je soubor Main.sldprt uveden v části Vybraná těla. 3. Ve správci PropertyManager klikněte na Vyloučená těla. 144

145 Díly a prvky 4. V plovoucím stromu FeatureManager vyberte RH. Funkce RH byla vložena do nástroje Vložit díl. Funkce Detekce kolizí umožňuje zkontrolovat nebo ignorovat díly a těla, které byly vloženy s použitím nástroje Vložit díl. Tím se ušetří čas, pokud vložíte díl, který obsahuje více těl. V tomto případě bude funkce RH vyloučena z výpočtu. 5. Ve správci PropertyManager v části Možnosti vyberte: Dotyk vyhodnotit jako kolizi. Zahrne těla sdílející stejnolehlé plochy jako kolize. Zprůhlednit přesahující součásti. Zobrazí těla v kolizi jako průhledná. 6. Pod položkou Vybraná těla klepněte na Spočítat. Kolize jsou uvedeny v části Výsledky se zobrazenou hodnotou kolize. Těla v kolizi se budou zobrazovat průhledná a Kolize1 se zvýrazní v grafické ploše. 145

146 Díly a prvky 7. V poli Výsledky: a) Rozbalte položku Kolize1 a klikněte na první instanci Čtvercová trubka, čímž zvýrazníte tělo kolize v grafické ploše. b) Opětovným poklikáním na položku Kolize1 vymažte výběr Čtvercová trubka a sbalte položku Kolize1. c) Stiskněte SHIFT a kliknutím na Kolize1 a Kolize4 vyberte všechny kolidující části těl. Všechny kolidující části těl budou zvýrazněny. 8. Klepněte na. 146

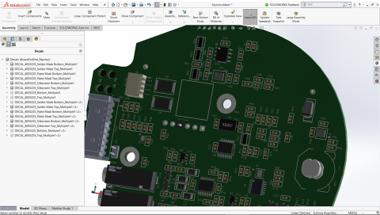

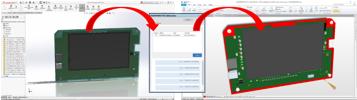

147 21 SOLIDWORKS PCB Tato kapitola obsahuje následující témata: Bezplatná aplikace PCB Viewer Mechanicky orientovaný pracovní postup PCB Connector/Spolupráce ECAD-MCAD Různá vylepšení v SOLIDWORKS PCB Software SOLIDWORKS PCB je k dispozici jako samostatně prodávaný produkt. Bezplatná aplikace PCB Viewer SOLIDWORKS PCB Viewer 2019 je dostupný ke stažení na zákaznickém portálu SOLIDWORKS na odkaze Bezplatné CAD nástroje. Tento bezplatný prohlížeč umožňuje prohlížet nativní návrhy a projekty SOLIDWORKS PCB pro účely přezkoumání a spolupráce se všemi členy vašeho týmu elektronávrhářů. Prohlížeč PCB Viewer nelze instalovat na stejný počítač jako aplikaci SOLIDWORKS PCB. Mechanicky orientovaný pracovní postup SOLIDWORKS PCB obsahuje vylepšení spolupráce ECAD-MCAD, které zlepšují mechanicky orientovaný pracovní postup mezi konstruktéry a elektroinženýry. Součástí této verze jsou funkce: Podpora umístění součástí a výškových bariér ze softwaru MCAD do ECAD. Konstruktéři mohou prostřednictvím konektoru PCB definovat a spolupracovat na veškerých potřebných omezeních umístění PCB pro povrch desky a výšku v softwaru SOLIDWORKS. Podpora pro spolupráci s uzamčením součásti mezi systémy ECAD a MCAD. Strojírenští inženýři mohou prostřednictvím konektoru PCB spolupracovat při upevnění součástí ECAD v SOLIDWORKS, aby se ochránilo umístění kritických součástí v návrhu PCB. 147

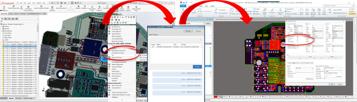

148 SOLIDWORKS PCB PCB Connector/Spolupráce ECAD-MCAD Spolupráce ECAD-MCAD v aplikacích SOLIDWORKS PCB a SOLIDWORKS PCB Connector zahrnuje vylepšení pro návrháře mechanických dílů během vytváření a interakce s daty ECAD. Tloušťka desky Mezi ECAD a MCAD existuje přesná tloušťka desky. Tloušťka desky odpovídá sestavě vrstev SOLIDWORKS PCB a sestavě SOLIDWORKS. Podpora pro měď Je podporována měď spoje, podložky a polygony od ECAD po MCAD. Existují dvě možnosti: Obrázky nálepek pro referenci/vizualizaci. Objemově modelovaná měď pro všechny hladiny. Převrácené součásti Součásti se dají převrátit z MCAD do ECAD. Software SOLIDWORKS automatizuje proces převrácení součásti ECAD v sestavě PCB a změní její umístění z jednoho povrchu desky na druhý. Všechny změny povrchu (vrstvy) u součástí ECAD jsou propagovány prostřednictvím aplikace PCB Connector. V SOLIDWORKS klikněte pravým tlačítkem na součást a klikněte na Převrátit součást. 148

149 SOLIDWORKS PCB Skici děr s více obrysy Skici děr s více obrysy jsou podporovány ve vzájemné výměně mezi ECAD a MCAD. Spolupráce SOLIDWORKS ECAD-MCAD podporuje jakýkoli typ a metodu vytváření děr v deskách PCB. Mezi tyto metody patří tvorba pole, zrcadlení, Průvodce dírami apod. Šablona, pájecí maska a podpora pájecí pasty Šablona PCB, pájecí maska a pájecí pasta jsou podporovány jako obrázky nálepek 3D CAD pro referenci a vizualizaci v softwaru ECAD a MCAD. Různá vylepšení v SOLIDWORKS PCB K dalším zlepšením patří následující položky: Přepracované dialogové okno Otevřít projekt v softwaru SOLIDWORKS umožňuje třídit a prohledávat seznamy projektů. Byl přidán export DXF/DWG souborů z rozvržení softwaru SOLIDWORKS PCB. Možnosti pracovních postupů dokumentace pro návrh desek plošných spojů s použitím výkresů SOLIDWORKS. Vylepšená schopnost vyhledávat díly ECAD ve filtru stromu SOLIDWORKS FeatureManager. 149

150 22 SOLIDWORKS PDM Tato kapitola obsahuje následující témata: Podmíněné oznámení Nastaví výchozí proměnnou ve vyhledávacích kartách Vytváření výchozích hodnot pro nové listy ve výkresech Úprava komentářů historie Kontextová nabídka souboru Integrovaná instalace serveru webového API Podpora smíšeného ověřování Vylepšení funkčnosti SOLIDWORKS PDM Nový a lépe reagující návrh produktu Web2 Výběr odkazovaných referenčních uzlů během změněného stavu Integrace SOLIDWORKS Inspection Podpora pro konfigurace tabulky přířezů Podpora pro formát souboru DXF/DWG u úlohy Převést Podpora funkcí edrawings Odeslání a odevzdání ve struktuře souboru a stahování s odkazy Komentáře uživatelů Software SOLIDWORKS PDM je nabízen ve dvou verzích. SOLIDWORKS PDM Standard, který je součástí SOLIDWORKS Professional a SOLIDWORKS Premium, a je dostupná jako samostatná licence k zakoupení pro uživatele bez SOLIDWORKS. Nabízí standardní funkce pro správu dat pro malý počet uživatelů. SOLIDWORKS PDM Professional je kompletní řešení pro správu dat pro malý až velký počet uživatelů, dostupné jako samostatně prodávaný produkt. Podmíněné oznámení V SOLIDWORKS PDM Professional můžete definovat podmíněná oznámení pro přechody. S použitím možnosti Přidat podmíněné oznámení můžete: Přidávat předdefinované podmínky pro odesílání oznámení přechodu uživatelům a skupinám. Dynamicky odesílat oznámení uživatelům na základě hodnoty proměnných datové karty. 150

151 SOLIDWORKS PDM Definování podmíněného oznámení Postup definování podmíněného oznámení: 1. V nástroji pro správu, klikněte na přechod pracovního postupu. 2. V dialogovém okně Vlastnosti přechodu, na kartě Oznámení, klikněte na možnost Přidat podmíněné oznámení. 3. V dialogovém okně Podmíněné oznámení na kartě Příjemci: a) Klikněte na možnost Přidat uživatele/skupiny. b) V dialogovém okně Přidat uživatele/skupiny vyberte uživatele nebo skupiny, kteří mají oznámení dostat, a klikněte na tlačítko OK. c) Klikněte na možnost Přidat proměnnou a vyberte proměnné, jejichž hodnoty budou použity jako příjemci oznámení. d) V dialogovém okně Přidat proměnnou vyberte proměnné a klikněte na tlačítko OK. 4. Na kartě Podmínky oznámení: a) Vyberte možnost <Kliknutím zde přidejte podmínku>. b) V seznamech podmínek vyberte proměnnou nebo podmínku. c) V části Porovnání rozbalte seznam a vyberte operátor porovnání. Podoba seznamu operátorů závisí na volbě provedení v předchozím kroku. d) Pod položkou Hodnota zadejte hodnotu pro porovnání s hodnotou proměnné. Vyberete-li jako Proměnnou možnost Uživatel nebo Skupina, vyberte hodnotu ze seznamu. e) Vyberete-li proměnnou jako podmínku, určete konfiguraci datové karty, která se má pro proměnnou vyhledat. Chcete-li vyhledat všechny konfigurace, nechte položku Konfigurace prázdnou. 5. Dvojitým kliknutím na tlačítko OK uložte pracovní postup. Dialogové okno Podmíněné oznámení V dialogovém okně Podmíněné oznámení můžete definovat podmíněná oznámení pro přechody pracovních postupů. Zobrazení dialogového okna Podmíněné oznámení: 1. Otevřete dialogové okno Vlastnosti pro daný přechod. 2. Na kartě Oznámení klikněte na položku Přidat podmíněné oznámení. Karta Vlastnosti oznámení Na kartě Vlastnosti oznámení se zobrazují pole stavu přechodu. Tato pole jsou jen ke čtení. Zdrojový stav Cílový stav Zobrazí počáteční stav složky. Zobrazí cílový stav složky po přechodu. 151

152 SOLIDWORKS PDM Změna stavu Zobrazí přechod použitý ke spuštění změny stavu. Karta Příjemci Na kartě Příjemci určete, kteří uživatelé a skupiny dostanou oznámení o splnění podmínky. Přidat uživatele/skupiny Přidat proměnnou Otevře dialogové okno Přidat uživatele/skupiny. Můžete vybrat uživatele nebo skupiny, kteří budou příjemci tohoto oznámení. Otevře dialogové okno Přidat proměnnou. Můžete vybrat proměnné, jejichž hodnoty budou použity jako příjemci oznámení: Hodnota vybrané proměnné je převzata z datové karty a je porovnána s celým jménem, přihlašovacím jménem nebo jménem skupiny v úschovně databáze. Seznam můžete filtrovat a zahrnout tak do něj je ty proměnné, jejichž hodnoty obsahují řetězec filtru. Odstranit Odebere vybrané příjemce. Karta Podmínky oznámení Na kartě Podmínky oznámení se vytváří podmínky, které musí uživatelé splnit, aby dostávali automatická oznámení. Podmíněná oznámení se ve výchozím nastavení používají u kořene úschovny a všech složek. Chcete-li je definovat jen pro určité typy souborů nebo názvy souborů, musíte vytvářet podmínky na základě cest souborů. 152

153 SOLIDWORKS PDM Proměnná Vypíše podmínky a proměnné. Můžete vybrat proměnnou nebo udělat jednu z následujících věcí: Nebo Vytvoří kontejner NEBO. Ve výchozím stavu musí být všechny podmínky splněny (AND). Pomocí kontejnerů NEBO lze seskupit podmínky, z nichž stačí splnit pouze jednu. Kategorie Porovná kategorii souboru s hodnotou. Cesta souboru Porovná souboru, příponu nebo cestu a vstupní hodnotu. Cesta souboru nahradí výraz " *.* " v cestě složky za vstupní hodnotu. Typ objektu Porovná typ objektu (Kusovník, Soubor nebo Položka) a hodnotu. Oprava Porovná číslo opravy s hodnotou. Uživatel Porovná jméno uživatele, který spustil přechod, s hodnotou. Skupina Porovná skupinu uživatele, který spustil přechod, s hodnotou. Odstranit Odebere vybranou podmínku nebo proměnnou. Porovnání Vypíše operátory porovnání pro jednotlivé podmínky. Když rozbalíte seznam, můžete vybrat operátor pro porovnání textu, číselných hodnot nebo data. Například: Text neobsahuje Datum se nerovná Číslo menší než Rovná se nebo nerovná Dostupné operátory porovnání závisí na typu vybrané proměnné. 153

154 SOLIDWORKS PDM Hodnota Konfigurace Umožňuje zadat hodnotu k porovnání s hodnotou proměnné. Určuje, na které kartě Konfigurace datové karty se má hodnota hledat. Tato možnost je k dispozici pouze tehdy, jde-li o podmínku v podobě proměnné. Chcete-li prohledat všechny konfigurace, nechte pole Konfigurace prázdné. Nastaví výchozí proměnnou ve vyhledávacích kartách Můžete definovat jméno přihlášeného uživatele jako výchozí hodnotu na vyhledávacích kartách. Předtím můžete definovat jméno přihlášeného uživatel jako výchozí hodnotu s použitím oblíbené položky vyhledávání. Konfigurace výchozí hodnoty na vyhledávací kartě Pomocí konfigurace výchozí hodnoty vyhledávací karty můžete definovat výchozí proměnnou vyhledávání. Postup konfigurace výchozí hodnoty na vyhledávací kartě: 1. V nástroji pro správu rozbalte položku Karty > Vyhledávací karty a poklikejte na vyhledávací kartu. 2. V části Vlastnosti karty klikněte na Výchozí hodnoty. 3. V dialogu vyberte proměnnou a zadejte hodnotu. Když vyberete proměnnou jako Vyzvednuto uživatelem, Popisek podle uživatele, Verze vytvořená uživatelem, Pracovní postup Přechody provedené uživatelem, Autor zadejte hodnotu %user%. 4. Klikněte na OK a uložte změny do editoru karet. Když ve Správci souborů spustíte nástroj pro vyhledávání, zobrazí se jméno přihlášeného uživatele jako výchozí hodnota vyhledávání. Například pokud v kroku 3 vyberete Vyzvednuto uživatelem, zobrazí se jméno přihlášeného uživatele na záložce Vyzvednuto/Odevzdáno v nástroji pro vyhledávání. Pokud v nástroji pro správu v dialogu Nastavení - Správce vyberete Zobrazit celá uživatelská jména a je k dispozici úplné jméno, zobrazí se v nástroji pro vyhledávání. 154

155 SOLIDWORKS PDM Vytváření výchozích hodnot pro nové listy ve výkresech Když přidáte nové listy do vyzvednutého souboru výkresu SOLIDWORKS, generuje software SOLIDWORKS PDM výchozí hodnoty pro nově přidané listy a aktualizuje hodnoty na datové kartě výkresu. Předtím bylo potřeba ručně aktualizovat hodnoty povinných proměnných na datové kartě výkresu před odevzdáním. Před přidáváním nových listů je potřeba povolit doplňkový modul SOLIDWORKS PDM. Pokud v nástroji pro správu na kartě výkresu SOLIDWORKS vyberete Aktualizuje všechny konfigurace, proměnné, které používají proměnnou typu $PRPSHEET se aktualizují na všech záložkách pro všechny listy. Dříve se pouze automaticky aktualizovaly hodnoty na záložce konfigurace Jak byly sestaveny (@) a bylo potřeba ručně aktualizovat záložky aktivní konfigurace. Úprava komentářů historie Své vlastní komentáře historie můžete měnit jen v případě, když máte oprávnění správce Aktualizuje vlastní komentáře historie. Dříve jste mohli upravit vlastní komentáře historie bez oprávnění správce. Nastavení/odstranění oprávnění popisků Oprávnění správce Nastaví/odstraní popisky je rozděleno do dvou oprávnění. Oprávnění Nastaví popisky Odstraní popisky Popis Umožňuje uživatelům přidat popisky. Umožňuje uživatelům odstranit popisky libovolného uživatele. Uživatel nemůže upravit popisky jiného uživatele. Aby byla historie pro uživatele jen ke čtení, musí správce vypnout zaškrtávací políčka Aktualizuje komentáře historie a Odstraní popisky. Odstranění popisků Popisky můžete odstranit, když máte oprávnění správce Odstraní popisky. 155

156 SOLIDWORKS PDM Odstranění popisků: 1. Vyberte soubor nebo složku a klikněte na položku Zobrazit > Historie nebo Historie (panel nástrojů aplikace Průzkumník Windows ). 2. V dialogovém okně v části Událost vyberte popisky k odstranění. 3. Klikněte na položku Odstranit popisky. 4. Kliknutím na tlačítko Ano odstranění potvrďte. Kontextová nabídka souboru Kontextová nabídka souboru pro uživatele se objeví na kartách Kde se používá, Obsahuje a Kusovník. Nyní můžete snáze provádět operace se soubory u nadřízených a podřízených referencí, vícenásobných referencí nebo referencí, které jsou umístěny v různých složkách v úschovně. Dříve byla tato nabídka dostupná jen u zobrazení souborů aplikace Průzkumník Windows. Chcete-li na těchto kartách provádět operace se soubory, musíte ručně vyhledat soubory procházením nebo prohledáním. Kontextová nabídka souboru na kartách Obsahuje, Kde je použito a Kusovníky je dostupná v aplikacích: Průzkumník souborů Nástroje Kompletní vyhledávání a Hledání Uživatelské rozhraní prohlížeče souborů SOLIDWORKS PDM Dialogová okna Otevřít a Uložit, ve kterých je přístup k těmto kartám. K provádění operací se soubory musíte mít požadovaná oprávnění. Kontextová nabídka souboru je: Dostupná pro vypočítané kusovníky, CAD kusovníky a odevzdané pojmenované kusovníky. Není dostupná pro vyzvednuté pojmenované kusovníky, kusovníky svařování a tabulky přířezů. Integrovaná instalace serveru webového API Uživatelé softwaru EXALEAD OnePart mohou nainstalovat a nakonfigurovat server webového API během instalace serveru SOLIDWORKS PDM Professional. Předtím bylo potřeba instalovat serverové součásti webového API samostatně. Aplikace EXALEAD OnePart používá webová API pro přístup k datům SOLIDWORKS PDM. Integrovaná instalace vám umožňuje: Nainstalovat server webového API: Postup konfigurace Internetové informační služby (IIS) Microsoft Přidání a konfigurace úschoven 156

157 SOLIDWORKS PDM Můžete nainstalovat server webového API na stejný počítač s ostatními součástmi serveru SOLIDWORKS PDM nebo samostatně na jiný počítač. Podpora smíšeného ověřování Správce úschovny může nastavit možnost, díky níž se uživatelé mohou přihlásit jako uživatelé systému Microsoft Windows a uživatelé softwaru SOLIDWORKS PDM. Dříve musel správce zvolit jeden typ přihlášení pro všechny uživatele úschovny. Tato možnost vám nabízí použití různých typů přihlášení pro jednotlivé úschovny. Správce může mít uživatele, kteří nejsou v doméně Microsoft Windows, ale potřebují se přihlásit k úschovně. Ověřování uživatelů pomocí smíšených informací o přihlášení Postup ověřování uživatelů pomocí smíšených informací o přihlášení: 1. Klikněte na tlačítko Start > Všechny programy > SOLIDWORKS PDM > Konfigurace archivního serveru. 2. Klikněte na možnost Výchozí nastavení. 3. Vyberte možnost Přihlášení Windows. 4. Vyberte možnost Povolit přihlášení SOLIDWORKS PDM. 5. Klepněte na Použít a poté na OK. Při přidávání uživatele v nástroji pro správu v dialogovém okně Přidat uživatele: Nová možnost Nový uživatel SOLIDWORKS PDM slouží k přidání uživatele SOLIDWORKS PDM. Přejmenovaná možnost Nový uživatel Windows slouží k přidání uživatele Microsoft Windows. Přejmenovaná možnost Seznam uživatelů Windows slouží k vypsání seznamu uživatelů Microsoft Windows. Vylepšení funkčnosti SOLIDWORKS PDM SOLIDWORKS PDM vylepšil výkon zatížení pro velké sestavy a složité struktury odkazů na záložkách Obsahuje a Kde jsou použity. Můžete rychleji dokončit operace, jako je přesouvání, přetahování, procházení, přejmenování souborů a přidávání velkého počtu souborů do složky, která obsahuje mnoho souborů. Můžete také rychleji odevzdávat sestavy s virtuálními součástmi. Byla zlepšena rychlost procházení při práci s výsledky integrovaného vyhledávání. Vypuštěním nepotřebných opětovných načítání obsahů oken uživatelského rozhraní urychluje procházení obsahu, a to i ve složkách s mnoha soubory v lokální mezipaměti. 157

158 SOLIDWORKS PDM Nový a lépe reagující návrh produktu Web2 Nový návrh produktu SOLIDWORKS PDM Web2 zlepšuje reakci webové stránky na zařízení různých velikostí a na různě velká okna prohlížeče. Zlepšily se ovládací prvky uživatelského rozhraní a došlo ke zdokonalení podpory pro zařízení s obsluhou pomocí dotykového displeje. Zlepšení Popis Lépe reagující obrazovka pro přihlášení Obrazovka Přihlášení mění svou velikost podle velikosti vašeho zařízení a také v případě, že změníte velikost okna prohlížeče. Lépe reagující a vylepšený seznam souborů Navigační panel Seznam souborů a vlastnosti souboru rovněž mění svou velikost podle velikosti vašeho zařízení. Seznam souborů je spojitý seznam k procházení, který uživatelům umožňuje pocházet obsah adresáře úschovny. Dříve byl seznam souborů rozdělený na stránky, takže uživatelé museli procházet jednotlivé stránky. Navigační panel vám umožňuje: Procházet a najít jednotlivé složky v úschovně pomocí drobečkové navigace. Zobrazit upozornění s informacemi na horním panelu a provádět různé operace se souborem, jako je například Změnit stav. Panel akcí Výběr sloupce Na panelu akcí jsou dostupné možnosti Vyzvednutí, Odvolat vyzvednutí, Odstranit, Změna stavu a Stahování. Můžete vybrat nebo zrušit výběr sloupců v seznamu souborů. Pokud přidáte sloupec, jeho šířka se automaticky přizpůsobí. Změna velikosti a třídění sloupců Můžete provést změnu velikosti sloupců na stránkách se zobrazením sloupců, a to včetně karet Kde se používá a Obsahuje. Odeslat a odevzdat Panel vyhledávání Náhled souboru Soubory můžete odeslat a odevzdat pomocí přetažení. Můžete určit místo vyhledávání na možnost Aktuální složka, Aktuální a podsložky nebo Všechny složky. Velikost náhledu souboru se mění podle velikosti vašeho zařízení. 158

159 SOLIDWORKS PDM Výběr odkazovaných referenčních uzlů během změněného stavu Během změny stavu souboru si můžete zvolit výběr odkazovaných referenčních uzlů přiřazených souboru. Dříve bylo možné zvolit výběr nebo smazání všech odkazovaných souborů během operace změny stavu. Nebylo možné určit pouze odkazované referenční uzly. Nová možnost Během změny stavu vybrat reference, které jsou definovány jako uzly výkresu je ve výchozím nastavení nezaškrtnutá. Získání přístupu k této možnosti: 1. V nástroji pro správu klikněte pravým tlačítkem myši na uživatele nebo skupinu a klikněte na možnost Nastavení. 2. V levém podokně dialogového okna Nastavení daného uživatele klikněte na položku Dialog referencí. Pokud změníte stav nadřazeného souboru, software pracuje následovně: Možnost Vybrané Nezaškrtnuto (výchozí) Popis Odkazované referenční uzly jsou vybrány (vybrána zaškrtávací políčka ve sloupci Změna stavu) a jsou zahrnuty do operace změny stavu. Odkazované uzly výkresu nejsou vybrány a jsou vyloučeny z operace změny stavu. Je-li pro operaci změny stavu vybráno více souborů, možnost zaškrtne nebo zruší zaškrtnutí políček pro příslušné odkazované referenční uzly ve sloupci Změna stavu. Integrace SOLIDWORKS Inspection Aplikace SOLIDWORKS Inspection lze integrovat se softwarem SOLIDWORKS PDM. Integrace pokrývá doplňkový modul SOLIDWORKS Inspection do SOLIDWORKS i samostatnou aplikaci SOLIDWORKS Inspection. Samostatná aplikace SOLIDWORKS Inspection podporuje: Mapování proměnné pro soubory projektu kontroly SOLIDWORKS PDM umožňuje mapovat atributy bloku pro následující vlastnosti: SWIPrjProperty definuje mapování pro vlastnosti projektu kontroly. SWICustomProperty definuje mapování pro vlastnosti vlastní kontroly. Pro SWIPrjProperty jsou dostupné následující názvy atributu pro vlastnosti projektu: Název dílu Číslo dílu Oprava dílu 159

160 SOLIDWORKS PDM Název dokumentu Číslo dokumentu Revize dokumentu Manipulace s odkazy na soubor SOLIDWORKS PDM vytváří reference mezi soubory projektu kontroly (.ixprj) a výstupními výsledky (.xlsx,.pdf). V SOLIDWORKS PDM záložka Obsahuje zobrazuje soubory projektu kontroly jako nadřazené soubory a výstupní výsledky jako podřízené reference. V doplňkovém modulu SOLIDWORKS Inspection se vytvářejí reference mezi souborem výkresu a soubory výstupních výsledků, nebo mezi souborem projektu kontroly a výstupními soubory. Pás karet SOLIDWORKS PDM Samotná aplikace SOLIDWORKS Inspection obsahuje pás karet SOLIDWORKS PDM. Funkce softwaru SOLIDWORKS PDM, jako jsou Vyzvednout, Odevzdat, Hledat, Získat verzi a Získat nejnovější verzi, jsou k dispozici na záložce SOLIDWORKS PDM ve správci CommandManager. Integrace umožňuje ovládat a centralizovat ukládání kontrolních projektů i s nimi souvisejících souborů a zpráv. Podpora pro konfigurace tabulky přířezů SOLIDWORKS PDM extrahuje a zobrazí vlastnosti tabulky přířezů pro všechny konfigurace. Předtím jste si mohli zobrazit vlastnosti tabulky přířezů pouze pro aktivní konfiguraci. Konfigurace vlastností tabulky přířezů si můžete zobrazit v: Datové karty a položky tabulky přířezů Kusovníky svařování Tabulky svarových řezů Tato funkce je podporována pro díly, které vytvoříte nebo uložíte v SOLIDWORKS 2019 nebo novější verzi. Je potřeba rovněž přidat možnost Obnovit při uložení pro všechny konfigurace. Podpora pro formát souboru DXF/DWG u úlohy Převést Úloha Převést softwaru SOLIDWORKS PDM Professional převede rozvinuté tvary plechového dílu na formát souboru DXF/DWG. Převod podporuje software SOLIDWORKS 2018 nebo novější. 160

161 SOLIDWORKS PDM Upřesňující možnosti převodu (formát DWG/DXF) Dialog Upřesňující možnosti převodu můžete použít k nastavení možností při exportu polí plechových dílů do formátu DXF nebo DWG. Postup zobrazení dialogu Pokročilé možnosti převodu: Během konfigurování úlohy převodu na stránce Nastavení převodu v dialogovém okně Převést Vlastnosti vyberte jako Formát výstupního souboru DWG nebo DXF a klikněte na Možnosti převodu. Během inicializování úlohy převodu v dialogovém okně Převést vyberte jako Formát výstupního souboru DWG nebo DXF a klikněte na Možnosti převodu. Při převodu souboru formátu DXF/DWG se použijí následující možnosti: Geometrie Skryté hrany Prvky knihovny Tvarovací nástroj Čáry ohybu Skici Vymezovací rámeček Exportuje geometrii v rozvinutém tvaru. Zahrnuje skryté hrany (dostupné jen když vyberete možnost Geometrie). Exportuje prvky knihovny (dostupné jen když vyberete možnost Geometrie). Zahrnuje tvarovací nástroje. Exportuje čáry ohybu. Zahrnuje skici. Exportuje vymezovací rámečky. Možnosti exportu více těl Jeden soubor Samostatné soubory Převede všechny rozvinuté tvary na jeden soubor formátu DXF/DWG. Převede každý rozvinutý tvar na samostatný soubor formátu DXF/DWG. Název rozvinutého tvaru je předpona složky primárního výstupu. Povolit soubor mapování Obnovit vše Povolí soubor mapování a umožní vybrat umístění souboru mapování v části Cesta kořenové složky úschovny. Soubor musí být přístupný v hostiteli úloh během provádění úlohy. Obnoví všechny možnosti na výchozí hodnoty. 161

162 SOLIDWORKS PDM Podpora funkcí edrawings SOLIDWORKS PDM podporuje následující funkce aplikace edrawings : Okolní okluze Výběr konfigurace a listu Okolní okluze Software SOLIDWORKS PDM podporuje okolní okluzi pro formáty 3D souborů podporovaných v aplikaci edrawings. Chcete-li zobrazit panel nástrojů aplikace edrawings na kartě Náhled, v nabídce softwaru SOLIDWORKS PDM klikněte na možnost Zobrazit a vyberte položky Možnosti > Zobrazit celé uživatelské rozhraní v náhledu SOLIDWORKS. Kliknutím na ikonu okolní okluzi použitu na soubory. zobrazíte Chcete-li povolit okolní okluzi v souborech, v aplikaci edrawings klikněte na položky Nástroje > Možnosti a vyberte možnost Nejrychlejší. Výběr konfigurace a listu SOLIDWORKS PDM umožňuje vybrat konfiguraci a list na záložce Náhled. Na záložce Náhled na panelu nástrojů edrawings můžete vybrat: Konfigurace v seznamu Konfigurace pro soubory.eprt,.easm,.sldprt a.sldasm. Listy v seznamu souborů.edrw,.slddrw,.dxf a.dwg. Odeslání a odevzdání ve struktuře souboru a stahování s odkazy Klient SOLIDWORKS PDM Web2 nabízí rychlejší a snazší způsob odesílání a stahování souborů a složek s příslušnými odkazy. Můžete: Odeslat složku a její obsah, včetně souborů a složek, do určitého umístění. Stáhnout soubory a složky s příslušnými odkazy. Pokud jste dříve chtěli stáhnout soubory a složky s příslušnými odkazy, bylo nutné provést operaci pro každý soubor zvlášť. Podporované prohlížeče pro funkci Struktura odevzdávaných souborů jsou Google Chrome, Mozilla Firefox a Microsoft Edge. 162

163 SOLIDWORKS PDM Komentáře uživatelů SOLIDWORKS PDM vám dovoluje spravovat povinné komentáře během odevzdávání nebo změny stavu s vyšší mírou detailů. Správce nyní může požadovat, aby uživatelé přidávali komentáře k odevzdání nebo změnám stavu u určitých stavů a přechodů v pracovním postupu. Tyto povinné komentáře vytvářejí spolehlivou historii dokumentů. Přibyla tato vylepšená oprávnění: Komentáře verze jsou povinné pro každý stav v pracovním postupu a Komentáře změny stavu jsou povinné pro každý přechod. Scénář návrhu Komentáře verze jsou povinné Komentáře změny stavu jsou povinné Oprávnění správce je vybráno a oprávnění stavu či přechodu je vybráno nebo vypnuto. Komentáře zadávejte během: Úvodního odevzdání. Odevzdání prostřednictvím operací Kopírovat strom a Větev. Slučování prostřednictvím možnosti Sloučit jako nový soubor pro nejméně jeden soubor ve stromu referencí. Akce Nastavit opravu, když je vybrána možnost Aktualizovat proměnnou. Zadejte komentáře při změně stavu souboru nezávisle na přechodu. Oprávnění správce je vypnuto a oprávnění stavu či přechodu je vybráno. Zadejte komentáře, když odevzdáváte soubor v určitém stavu. Zadejte komentáře při změně stavu souboru prostřednictvím určitého přechodu. 163

164 23 SOLIDWORKS Plastics Tato kapitola obsahuje následující témata: Vymazat studii Vylepšený návrh chladicího kanálu Mezní podmínky založené na geometrii Zlepšení sítě Aplikace SOLIDWORKS Plastics Standard, SOLIDWORKS Plastics Professional a SOLIDWORKS Plastics Premium se prodávají zvlášť a lze je použít spolu s aplikacemi SOLIDWORKS Standard, SOLIDWORKS Professional a SOLIDWORKS Premium. Vymazat studii Funkci Vymazat studii můžete použít k resetování studie SOLIDWORKS Plastics do jejího výchozího stavu. Chcete-li odstranit prvky z aktivní studie aplikace Plastics, použijte jeden z následujících postupů: Klikněte na CommandManager > Vymazat studii. Ve stromu PlasticsManager klikněte pravým tlačítkem na horní uzel a klikněte na Vymazat studii. Funkce Vymazat studii odstraní všechny mezní podmínky, síť, materiál, parametry procesu a výsledky spojené s aktivní konfigurací aplikace Plastics. Vylepšený návrh chladicího kanálu S algoritmem vytvoření vylepšeného chladicího kanálu můžete vytvářet komplikované chladicí kanály s čar skici s větší přesností. Nový algoritmus využívá definované parametry chladicího kanálu a API SOLIDWORKS k vytvoření přesné geometrie kanálu. Nový algoritmus podporuje pouze vytváření pravidelných chladicích kanálů. Software aplikuje algoritmus použitý ve verzi 2018 a před verzemi pro navrhování přepážek a kanálů Bubbler. Rozšířená nastavení pevnou síť pro návrh chladicího kanálu generuje šestistěnnou síť napříč celým průřezem. To eliminuje jakékoliv problémy konvergence, ke kterým docházelo v předchozích verzích, spojených se čtyřstěnnou sítí jádra chladicího kanálu. Nový algoritmus vytváření sítě má za následek lehce vyšší počet prvků. Přesnost výsledků simulace chlazení je však mnohem vyšší. 164

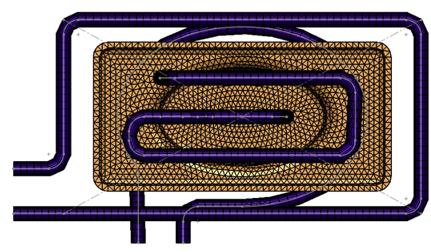

165 SOLIDWORKS Plastics Síťovaný chladicí kanál (SOLIDWORKS Plastics 2018) Vylepšená síť pro chladicí kanál (SOLIDWORKS Plastics 2019) Mezní podmínky založené na geometrii Můžete přiřadit mezní podmínky, jako jsou místa vstřikování, regulační ventily a teploty stěny formy přímo na entity geometrie. Ve stromu PlasticsManager rozbalte položku Mezní podmínky (založené na geometrii). Kromě přiřazení mezních podmínek založených na síti (použitých na uzly sítě nebo plochy prvků), můžete přiřadit mezní podmínky přímo geometrii. Toto vylepšení umožňuje umístit 165

166 SOLIDWORKS Plastics místa vstřikování nebo řídicí ventily přesněji a přiřadit mezní podmínky přímo geometrii, jakmile nastanou změny geometrie dílů. Software uloží mezní podmínky, které vytvoříte přímo na geometrii dílu, do souboru.sldprt. Potřebujete sdílet pouze soubor.sldprt, aby si členové vašeho týmu mohli na modelu zobrazit mezní podmínky založené na geometrii. Rovněž se uloží prvky studie specifické pro konfiguraci. Mezní podmínky založené na geometrii mají omezenou podporu pro sítě skořepin. Místa vstřikování v geometrii Místa vstřikování můžete přiřadit přímo ke geometrii dílu před vytvořením sítě. Ve stromu PlasticsManageru klikněte pravým tlačítkem na položku Mezní podmínky (založené na geometrii) a klikněte na položku Místo vstřikování (založené na geometrii). K přesnému umístění míst vstřikování použijte body skici nebo plochy geometrie, které představují průřez vtoku (vtok nebo oblast vstřikování). Regulační ventily v geometrii Můžete definovat umístění regulačních ventilů pomocí geometrických prvků před tvorbou sítí. Ve stromu PlasticsManager klikněte pravým tlačítkem myši na možnost Mezní podmínky (založené na geometrii) a klikněte na možnost Regulační ventily (založené na geometrii). Ve správci PropertyManager Regulační ventily (založené na geometrii) klikněte na jednu ze dvou možností nabídky Ventil: Manuálně vyberte ovládání umístění regulačních ventilů Automatické nalezení protínajících se povrchů Teplota stěny formy v geometrii Vyberte umístění pro přidání regulačních ventilů. Vyberte možnost automatické detekce všech potenciálních umístění regulačních ventilů na protínajících se površích mezi dutinami a těly vtokových kanálů. Můžete přiřadit mezní podmínky pro teplotu stěny formy přímo do ploch geometrie ještě před vytvořením sítě. Ve stromu PlasticsManager klikněte pravým tlačítkem na možnost Mezní podmínky (založené na geometrii) a klikněte na možnost Teplota stěny formy (založená na geometrii). Připněte správce PropertyManager pod položkou Teplota stěny formy pro vytvoření více definic teploty stěny formy na několika plochách geometrie. 166

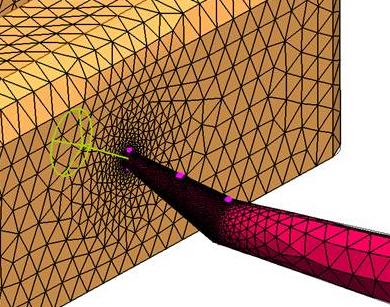

167 SOLIDWORKS Plastics Zlepšení sítě Ve verzi SOLIDWORKS Plastics 2019 je implementováno několik vylepšení sítě. Vytvoření sítě před uložením dílu Síť můžete vytvořit před uložením nového souboru dílu SOLIDWORKS. Data studie Plastics jsou uložena v místní dočasné složce. Když uložíte soubor dílu SOLIDWORKS, prvky studie Plastics jsou zkopírovány do složky, v níž je uložen model dílu SOLIDWORKS. Zjemnění sítě založené na geometrii Podobně jako mezní podmínky založené na geometrii můžete před vytvořením sítě přiřadit místní zjemnění sítě na plochách, hranách a vrcholech. Ve stromu PlasticsManager klikněte pravým tlačítkem na Síť a pak klikněte na Zjemnění sítě založené na geometrii. Přidání zjemnění sítě v klíčových oblastech zájmu, jako jsou místa vstřikování, oblasti vtoků, přechodové oblasti tloušťky a zakřivené povrchy atd. Definice zjemnění sítě můžete zobrazit/upravit v části Síť. Jakmile máte ve studii současně objemovou i skořepinovou síť, neaktivní uzel sítě není dostupný. Neaktivní uzel sítě je zvýrazněn šedou barvou. Detaily sítě Po vytvoření sítě můžete zobrazit informace o statistice sítě. Ve stromu Plastics klikněte pravým tlačítkem na Síť a klikněte na Detaily. V dialogovém okně Detaily sítě se zobrazí informace o typu sítě, počtu skořepin a objemových prvků 167

168 SOLIDWORKS Plastics nebo uzlů, a data o kvalitě sítě, jako je například maximální poměr stran a počet špatných prvků. Zjednodušená hierarchie sítě Po vygenerování sítě se vybraný typ přiblížení sítě objeví jako podřízený uzel pod uzlem Síť. Ve stromu PlasticsManager klikněte pravým tlačítkem na Síť a vyberte požadované přiblížení sítě. Přepínání mezi typy sítě Aktivní a neaktivní typy sítě můžete detekovat pod uzlem Síť. Jakmile máte ve studii Plastics současně objemovou i skořepinovou síť, zobrazuje se neaktivní uzel sítě šedě. Kliknutím pravým tlačítkem na neaktivní uzel sítě ho aktivujte. 168

169 24 Vyznačení trasy Tato kapitola obsahuje následující témata: Konfigurace vyznačení trasy součástí Vytváření izolace pevné délky Izolace pevné délky ve správci PropertyManager Vylepšený výkon správce Routing Library Manager Řadové součásti. Aplikace Routing je k dispozici ve verzi SOLIDWORKS Premium. Konfigurace vyznačení trasy součástí Pomocí nástroje Konfigurovat součást můžete vyznačit trasu součástí s vlastnostmi trasy v sestavách, je-li povolen doplněk Vyznačení trasy. Je nutné zahrnout součást nebo sestavu, které mají definované parametry prostřednictvím nástroje Configuration Publisher. Další informace naleznete v nástroji Configuration Publisher. Postup konfigurace vyznačení trasy součástí: 1. Povolte doplněk Vyznačení trasy kliknutím na položku Nástroje > Doplňky > Vyznačení trasy a vyberte příslušnou možnost. 2. Klikněte na Nástroje > Možnosti > Možnosti systému > Vyznačení trasy a vyberte Použít součást k vybrání konfigurace. 3. Ve stávající sestavě proveďte jeden z následujících úkonů: Klikněte na Vložit součásti (panel nástrojů Sestava). Přetáhněte součást z knihovny návrhů. Zobrazí se správce PropertyManager Konfigurovat součást. 4. Ve správci PropertyManager Konfigurovat součást: a) Určete parametry. b) Klikněte na ikonu. 5. V poli zprávy klikněte na Ano a uložte sestavu. 6. Ve správci PropertyManager Vlastnosti trasy: a) Určete vlastnosti trasy. b) Dokončete konfiguraci kliknutím na. 169

170 Vyznačení trasy Vytváření izolace pevné délky Můžete vytvářet částečné izolace nebo izolace pevné délky pro různá umístění a prvky na segmentech trasy. Postup vytvoření izolace pevné délky: 1. Proveďte jednu z následujících operací: Klepněte na Izolace pevné délky (panely nástrojů Elektro, Potrubí, Trubky a Nástroje vyznačení trasy). Klepněte pravým tlačítkem na úsek trasy a vyberte Izolace pevné délky. 2. Možnosti můžete zadat ve správci PropertyManager. 3. Klepněte na. Izolace pevné délky ve správci PropertyManager Izolace pevné délky Možnosti &Úseky Počáteční bod izolace Vzdálenosti odsazení Vzdálenost izolace Popis Vypíše seznam vybraných segmentů na grafické ploše. Vypíše seznam počátečního bodu izolace na úseku trasy. Vypíše seznam vzdáleností odsazení počátečního bodu izolace a koncových bodů. Vypíše délku izolace Parametry izolace Použít knihovnu izolace Vytvořit vlastní izolace Typ izolace Izolace Tloušťka Vnější průměr Vzhled materiálu Použije stávající knihovnu izolace. Vytvoří vlastní izolaci na základě vašich zadání. Určuje typ. Určuje izolaci. Nastaví hodnotu pro tloušťku izolace. Nastaví hodnotu pro vnější průměr izolace. Nastaví vzhled materiálu. 170

171 Vyznačení trasy Název Obsahuje výchozí název zadaného materiálu. Můžete upravit název vytvářené instance izolace. Vrstvy izolace Ovládání číselníku Vlastnosti hladiny Vypíše úseky a vrstvy, které jsou jim přiřazeny. Přesune polohu vrstev izolace směrem dovnitř nebo ven. Obsahuje vlastnosti vybraných instancí izolace. Vylepšený výkon správce Routing Library Manager Zlepšená funkce Průvodce součástí Vyznačení trasy. Popis Vytvoření součástí knihovny trasování je efektivnější, když použijete Průvodce součástí Vyznačení trasy nástroje Routing Library Manager. Průvodce zobrazuje jen základní karty, používané k vytvoření součástí trasy pro různé typy tras. Průvodce reaguje rychleji při přepínání karet. Na kartě Routing Library Manager > Průvodce součástí Vyznačení trasy > Kontrola konfigurační tabulky jsou zobrazena všechna záhlaví sloupce pro určitou součást. Informace konfigurační tabulky jsou uzamknuty. Záhlaví sloupců můžete upravit v průvodci a kliknutím na tlačítko Další aplikujte změny v konfigurační tabulce. Na kartě Routing Library Manager > Průvodce součástí Vyznačení trasy > Atributy součásti načítají součásti s více konfiguracemi jen parametry aktivní konfigurace. Data jiné konfigurace jsou načtena jen v případě, kdy vyberete konfiguraci na kartě, což zrychluje výkon karty. 171

172 Vyznačení trasy Zlepšená funkce Databáze potrubí a trubic Popis Odebrání součástí Skenování součástí Chcete-li odebrat součásti z databáze, v nabídce Vybrat součásti vyberte možnost Odebrat součásti a klikněte na tlačítko Uložit. Chcete-li zobrazit seznam součástí, které nejsou uvedeny v databázi, pod položkou Skenovat součásti knihovny, které nejsou v databázi klikněte na tlačítko Skenovat. Chcete-li zahrnout naskenované součásti v databázi, vyberte možnost Přidat součásti a klikněte na tlačítko Uložit. Ukládání a skenování jsou pak rychlejší. Pod položkami Routing Library Manager > Databáze potrubí a trubic > Vybrat součásti > Skenovat součásti knihovny, které nejsou v databázi vyberte možnost Skenovat vyloučené složky a klikněte na tlačítko Skenovat pro skenování součástí ve vyloučených složkách. Po dokončení procesu skenování se v tabulce zobrazí součásti, které nejsou obsaženy v databázi. V tabulce můžete upravit a uložit údaje Typ a Dílčí typ součástí. Kliknete-li na tlačítko Uložit, software SOLIDWORKS otevře a uloží pouze vybrané součásti s upraveným Typem nebo Podtypem a přidá je do databáze. Dialogové okno Importovat data Na kartě Routing Library Manager > Databáze potrubí a trubic > Importovat data nejsou tlačítka Start a Synchronizovat dostupná současně, aby byl vylepšen pracovní postup. Výběr typu trasy a součásti Kontrola konfigurační tabulky V Průvodci součástí Vyznačení trasy jsou karty Vybrat typ trasy a Vybrat typ součásti sloučeny za účelem vylepšení přístupu. V Průvodci součástí Vyznačení trasy, pokud pro díl neexistuje žádná Knihovna návrhů SolidWorks, je dostupný uzel Kontrola konfigurační tabulky. Zpráva vás vyzve k vytvoření nové konfigurační tabulky. V dřívějších verzích, pokud pro díl neexistovala konfigurační tabulka, nebyl uzel Kontrola konfigurační tabulky dostupný a neexistovala žádná možnost pro vytvoření konfigurační tabulky. 172

173 Vyznačení trasy Zlepšená funkce Obrázky konektorů ve správci Routing Library Manager Popis Routing Library Manager obsahuje obrázky v uzlech Typy tras a součástí, Geometrie trasy a Body funkčnosti trasy na kartě Průvodce součástí Vyznačení trasy. Obrázky vám pomohou identifikovat součásti. Řadové součásti. Řadové součásti nevyžadují funkce specifické pro vyznačení trasy. Ke trase můžete přidat libovolné součásti mající osy. Přidejte bod trasy a osu k součásti, abyste součást mohli přidat do křižovatky trasy. Bod trasy přidruží součásti ke křižovatce trasy, přičemž osa zarovná trasy. 173

174 Vyznačení trasy Pata Křižovatka Značka Přidání řadových součásti do tras Do sestavy trasy můžete přidat řadové součásti, jako jsou obaly a pouzdra ze smršťovací fólie, a zarovnat je s trasou. 174

175 Vyznačení trasy Postup přidání řadových součásti do tras: 1. Přetáhněte řadovou součást z knihovny návrhů tras. Zobrazí se dialogové okno správce PropertyManager Vyberte konfiguraci nebo Konfigurovat součást (podle možností zvolených v nabídce správce PropertyManager Vlastnosti trasy). Název vložené součásti se zobrazí v poli pro zadání Díly. 2. Ve správci PropertyManager Zarovnat součásti klikněte na možnost Aktuální výběr. 175

176 Vyznačení trasy 3. Na grafické ploše vyberte: a) Trasu splajnu. b) Hranu, osu nebo bod součásti, která se má zarovnat. c) Klepněte na Použít. Použitý výběr se zobrazí v poli pro zadání Zarovnání trasy. Můžete kliknout pravým tlačítkem na jakékoli pole pro zadání a kliknutím na možnost Odstranit nebo Odstranit výběr zrušit provedený výběr. Sestava bez řadových součástí 176

177 Vyznačení trasy Sestava s řadovými součástmi PropertyManager Zarovnat součásti PropertyManager Zarovnat součásti zarovná součásti a úseky trasy. PropertyManager můžete otevřít jedním z následujících způsobů: Přidejte součást jejím přetažením do úseku trasy nebo křižovatky trasy v grafické oblasti. Klikněte pravým tlačítkem na součást a pak klikněte na Zarovnat součásti. Správa zarovnání součástí a tras. Možnosti Díly Aktuální výběr Použít Zarovnání trasy Popis Přidá součást k zarovnání. Přidá splajn trasy a hranu, osu nebo bod součásti k zarovnání. Použije výběry provedené pro Díly a Aktuální výběry. Zobrazí trasy zarovnání a zarovnané součásti. 177

178 Vyznačení trasy Možnosti výkresů Přidat součást do kusovníku Přidá součásti do kusovníků. 178

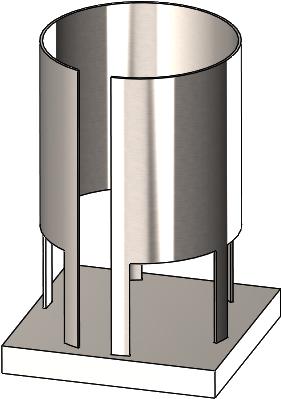

179 25 Plechové díly Tato kapitola obsahuje následující témata: Propojení materiálů a parametrů plechu Jazýček a drážka Propojení materiálů a parametrů plechu Když přiřadíte plechovému dílu vlastní materiál, můžete propojit parametry plechového dílu s materiálem. Pokud změníte materiál, parametry plechového dílu se rovněž aktualizují. Postup propojení materiálů a parametrů plechového dílu: 1. Otevřete plechový díl. 2. Ve stromu FeatureManager klikněte pravým tlačítkem na Materiál a vyberte Upravit materiál. 179

180 Plechové díly 3. V dialogovém okně: a) Klepněte pravým tlačítkem myši na Vlastní materiály a vyberte Nová kategorie. b) Klepněte pravým tlačítkem myši na Nová kategorie a vyberte Nový Materiál. c) Podle potřeby nastavte vlastnosti materiálu na každé záložce. d) Klikněte na záložku Plechový díl. Možnosti na této záložce jsou dostupné pouze pro vlastní materiály. e) Vyberte Rozsah tloušťky. f) Dvakrát klikněte na Přidat. g) Pro každý řádek v tabulce nastavte následující: Řádek Od < <= Komu Jednotka Přídavek na ohyb Hodnota 1 0 < <= 3 milimetry K-faktor 0, < <= 6 milimetry K-faktor 0,4 Rozsahy tloušťky musí být souvislé; v rozsahu nesmí být mezera. Například nemůžete definovat rozsah od 0 do 3 a definovat další rozsah od 4 do 6, protože rozsah mezi 3 a 4 není pokrytý. h) Klepněte na Použít a Zavřít. Jazýček a drážka Mezi vylepšení nástroje Jazýček a drážka patří propojení skupin, použití nelineárních hran, tvary rohů drážky a řezy skrz vše. Propojení skupin Můžete vzájemně propojit skupiny prvků jazýčku a drážky tak, aby se všechny parametry použily rovnoměrně na příslušné prvky. Pokud upravíte parametr pro propojenou skupinu, všechny prvky jazýčku a drážky ve skupině se příslušným způsobem aktualizují. Chcete-li propojit skupiny, ve správci PropertyManager Jazýček a drážka v části Výběr vyberte entity v seznamu Seznam skupin a vyberte Propojit skupiny. Nelineární hrany Při vytváření prvku jazýčku a drážky můžete vybrat nelineární hrany. 180

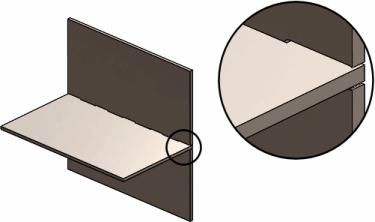

181 Plechové díly Rohy drážky Můžete nastavit typ rohů drážky. Ve správci PropertyManager Jazýček a drážka v části Drážka můžete nastavit Typ rohu na: Ostrý roh drážky Zaoblený roh drážky Zkosený roh drážky Kruhový roh drážky 181

182 Plechové díly Délka a šířka drážky Můžete určit hodnoty odsazení pro délku a šířku drážek. Ve správci PropertyManager Jazýček a drážka můžete v části Drážka nastavit: Odsazení délky drážky Odsazení šířky drážky Stejné odsazení. Nastaví stejné hodnoty pro Odsazení délky drážky a Odsazení šířky drážky. Řezy skrz vše Drážky se vždy vytváří jako řezy skrz vše s výjimkou případu, kdy jsou řezy nepraktické. Pokud nechcete průchozí řez skrz vše, vyberte možnost Neprůchozí řez v části Drážka ve správci PropertyManager Jazýček a drážka. Pokud je průchozí řez pro model nepraktický (například modely s jedním tělem), není možnost Neprůchozí řez dostupná. Možnost Neprůchozí řez není vybrána Možnost Neprůchozí řez je vybrána 182

183 26 SOLIDWORKS Simulation Tato kapitola obsahuje následující témata: Přizpůsobený numerický formát Vylepšení správce PropertyManager Vzdálené zatížení/hmota Distribuované spojování pro vzdálené zatížení a hmotu Čepová spojka Vylepšení výkonu simulací Průměrování napětí ve středních bodech Topologická studie Aplikace SOLIDWORKS Simulation Standard, SOLIDWORKS Simulation Professional a SOLIDWORKS Simulation Premium se prodávají zvlášť a lze je používat s aplikacemi SOLIDWORKS Standard, SOLIDWORKS Professional a SOLIDWORKS Premium. Přizpůsobený numerický formát Možnosti systému Microsoft Windows, které definujete za účelem formátování numerických hodnot, se propaguje do následného zpracování výsledků simulace. Můžete řídit formátování numerických hodnot (symboly pro oddělovače tisíců a desetinných míst) při zobrazování nebo vypisování výsledků. Na ovládacím panelu vyberte možnost Oblast a jazyk > Formáty > Další nastavení. Na kartě Formáty určete požadované symboly pro Symbol desetinného místa a Symbol seskupování symbolů (oddělovač tisíců). Tyto možnosti systému Microsoft Windows platí pro numerický formát při sondování a vypisování výsledků simulace a také při zobrazení popisů (včetně obrázků ve zprávách). Vylepšení správce PropertyManager Vzdálené zatížení/hmota Správce PropertyManager Vzdálené zatížení/hmota má novou podobu, která vylepšuje práci uživatelů a navíc nabízí funkci distribuovaného spojování pro lineární statické, nelineární statické a topologické studie. 183

184 SOLIDWORKS Simulation Jak zobrazit správce PropertyManager Vzdálené zatížení/hmota: Ze stromu lineární statické, nelineární statické nebo topologické studie simulace klikněte pravým tlačítkem myši na položku Externí zatížení a poté na položku Vzdálené zatížení/hmota. Dřívější možnosti (Vzdálené zatížení/hmota) Zatížení (Přímý převod) Nové možnosti (Vzdálené zatížení/hmota) Typ připojení je Distribuované s Faktorem zatížení nastaveným na Výchozí (konstantní). Zadejte hodnoty síly (směr X-, Y- nebo Z-) pod položkou Posuvné součásti > Síla. Zadejte hodnoty momentu (směr X-, Y- nebo Z-) pod položkou Rotační součásti > Moment. Vyberte možnost Hmota a zadejte vlastnosti vzdálené hmoty. Zatížení/hmota (pevné spojení) Typ připojení je Pevné. Zadejte hodnoty síly (směr X-, Y- nebo Z-) pod položkou Posuvné součásti > Síla. Zadejte hodnoty momentu (směr X-, Y- nebo Z-) pod položkou Rotační součásti > Moment. Vyberte možnost Hmota a zadejte vlastnosti vzdálené hmoty. Posun (pevné spojení) Typ připojení je Pevné. Zadejte hodnoty posuvu (směr X-, Y- nebo Z-) pod položkou Posuvné součásti > Posuv. Zadejte hodnoty rotace (směr X-, Y- nebo Z-) pod položkou Rotační součásti > Rotace. Posun (přímý přesun) Typ připojení je Distribuované s Faktorem zatížení nastaveným na Výchozí (konstantní). Zadejte hodnoty posuvu (směr X-, Y- nebo Z-) pod položkou Posuvné součásti > Posuv. Zadejte hodnoty rotace (směr X-, Y- nebo Z-) pod položkou Rotační součásti > Rotace. 184

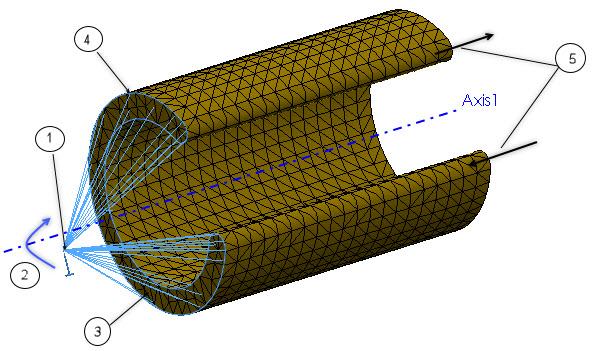

185 SOLIDWORKS Simulation Distribuované spojování pro vzdálené zatížení a hmotu Distribuované spojování omezuje pohyb spojovacích uzlů na posun a rotaci referenčního uzlu. Omezení distribuovaného spojování je ve smyslu průměru vynuceno tak, že umožňuje ovládání přenosu zatížení a posunutí prostřednictvím hmotnostních faktorů a spojovacích uzlů. Distribuované spojování umožňuje spojovacím uzlům vybrané geometrie (povrchu nebo hrany) relativní pohyb ve vzájemném vztahu. Příklad omezení distribuovaného spojování Referenční uzel Předepsaná rotace Povrch definující spojovací uzly Spojovací uzly Deformace (mimo rovinu hranice deformace) povolená omezením distribuovaného spojování Síly a momenty v referenčním uzlu jsou distribuovány buď pouze jako distribuce spojovacího uzlu-síly (výchozí) nebo jako distribuce spojovacího uzlu-síly a momentu. 185

186 SOLIDWORKS Simulation Toto omezení distribuuje zatížení, aby výsledné síly (a momenty) na spojovacích uzlech odpovídaly silám a momentům v referenčním uzlu. Při případy, kdy se vyskytuje více spojovacích uzlů nejsou distribuce vzdálených sil nebo momentů a hmot určovány pouze rovnováhou a distribuce je škálována pomocí distribuce hmotnostních faktorů. Tyto faktory hmotnosti jsou dostupné, je-li Typ připojení nastavený na hodnotu Distribuované: Výchozí (konstantní) Lineární Kvadratická Kubická Rovnoměrná distribuce hmotnosti Hmotnostní faktory se lineárně snižují se vzdáleností od referenčního uzlu. Hmotnostní faktory se snižují se vzdáleností od referenčního uzlu po kvadratické polynomiální formulaci. Hmotnostní faktory se snižují se vzdáleností od referenčního uzlu po kubické polynomiální formulaci. Je-li Typ připojení na hodnotě Pevné, spojovací uzly se nepohybují ve vzájemném vztahu. Pevné tyče připojují bod připojení ke spojovacím uzlům a v důsledku toho se mohou rozvinout vysoká napětí. Plochy, kde jsou aplikována vzdálená zatížení nebo posunutí, se chovají jako pevná těla. Kombinace vzdálených zatížení a hmoty podporované pro Distribuovaná a Pevná připojení uvedená níže (lineární statické a nelineární statické studie). Kombinace vzdálených zatížení Síla a moment Posun a rotace Síla, moment, posun a rotace Síla, moment a hmota Posun, rotace a hmota Síla, moment, posun, rotace a hmota Distribuované připojení Podporováno Podporováno Podporováno Podporováno Podporováno Podporováno Pevné spojení Podporováno Podporováno Nepodporováno Podporováno Nepodporováno Nepodporováno Pro hmotu je nutné definovat gravitaci (a pravděpodobně odstředivé zatížení). Čepová spojka Vylepšená čepová spojka je nyní dostupná také v nelineárních statických a nelineárních dynamických studiích. Software umožňuje definovat čepovou spojku s použitím více než dvou válcových povrchů v jediné definici. Jednokolíkovou spojku můžete definovat jako připojenou k více souosým válcovým plochám (nejvíce deseti). 186

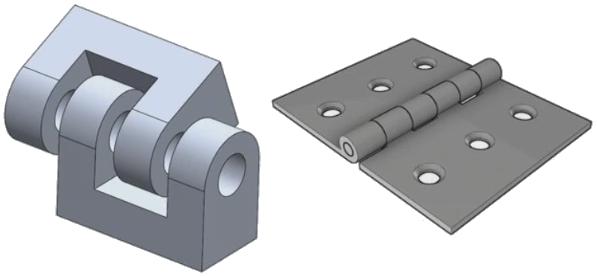

187 SOLIDWORKS Simulation V PropertyManageru Spojka-Čep vyberte v části Válcové plochy/hrany všechny souosé válcové plochy (nebo hran, které jsou připojeny k čepu (nejvíce deset). Vybrané válcové plochy nebo kruhové hrany mohou patřit k jednomu tělo nebo několika tělům. Například u dvou modelů na obrázku níže můžete definovat dva čepy (jeden v každém modelu) a spojit tak oba rotující díly a šest válců do desky s panty. Poté můžete spustit nelineární statickou nebo nelineární dynamickou studii. Řešič vypočítá síly působící na čepovou spojku ve dvou čepových spojích na segment čepu (segment čepu připojený ke dvěma válcovým plochám). Koeficient bezpečnosti pro každou čepovou spojku se počítá na základě nejmenšího FOS čepových spojů pro vybranou čepovou spojku. Celková osová a rotační tuhost, kterou definujete pro čepovou spojku, je distribuována v souladu s geometrickými charakteristikami každého segmentu čepu, např.: plocha průřezu, délka a polární moment setrvačnosti. Například pro definici jednočepové spojky propojující čtyři válce desky s panty řešič vypočítá síly působící na čep ve čtyřech čepových spojích. Každý čepový spoj je umístěn v těžišti každé válcové plochy připojené ke spojce. Při zobrazení výsledků čepové spojky klikněte ve správci PropertyManager Výsledná síla na buňku tabulky v části Síla spojky a zvýrazněte umístění vybraného čepového spoje. V popisu jsou uvedeny síly čepů ve vybraném spoji. Zobrazí se také směry výsledných sil na čepu dle místního souřadného systému čepu: výsledná smyková síla, výsledná osová síla, výsledný ohybový moment a výsledný krouticí moment. 187

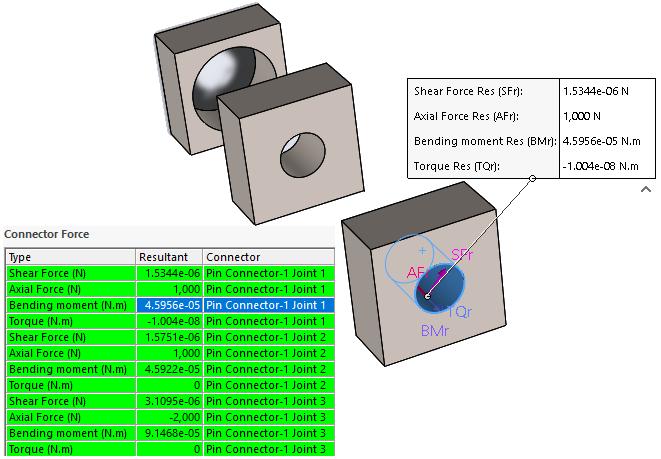

188 SOLIDWORKS Simulation Kliknutím na Seznam součástí X,Y,Z zobrazíte součásti ve směru os X, Y a Z čepových sil dle globálního souřadného systému. Vylepšení výkonu simulací Došlo k vylepšení celkové stability a výkonnosti při řešení simulace, zejména lineárně statických studií s případy vícenásobného zatížení. Hlavním faktorem přispívajícím k vylepšení výkonu je to, že formulace řešení byla restrukturalizovaná kvůli optimalizaci výkonu. Optimalizovaná rekonfigurace je limitována výhradně na řešič Intel Direct Sparse. Znatelné vylepšení času řešení je možné sledovat u statických studií do 25 případů zatížení. Všimněte si, že: Optimalizovaný výkon řešiče Intel Direct Sparse je dosahován u zatížení typu tlak, síla a krut. U všechny ostatních typů zatížení, spojek a nenulových předepsaných posunutí se výsledky mohou lišit případ od případu nebo při řešení nezaznamenáte žádný výkonový benefit. K vylepšení výkonu nedochází v těchto případech: lineární statické studie s případy zatížení definovanými kontakty bez průniku, kontakty s virtuální stěnou, distribuované zatížení nosníku, které se liší napříč případy zatížení, zatížení na vrcholech nosníků a pružiny pouze pro prodloužení nebo stlačení. V případě lineárních statických studií s více případy zatížení je výkonový benefit zajištěn faktorizací globální matice tuhosti. Faktorizace globální matice tuhosti (která spotřebuje 188

189 SOLIDWORKS Simulation většinu z celkového času řešení) se provádí jen jednou, protože matice tuhosti je přesně stejná pro každý případ zatížení. Průměrování napětí ve středních bodech Vylepšený algoritmus průměrování napětí přináší lepší výsledky napětí pro střední uzly vysoce kvalitních objemových prvků. V dialogovém okně Výchozí možnosti > Výsledky, pod položkou Upřesňující možnosti vyberte Průměrná napětí ve středních bodech (jen vysoce kvalitní objemová síť). Nový algoritmus průměrování napětí středních uzlů přináší lepší výsledky, pokud se vyskytují vysoká napětí na středních uzlech v oblastech se strmým zakřivením. Vylepšený algoritmus průměrování napětí nemodifikuje výsledky napětí vypočtené v rohových uzlech prvků. U vysoce kvalitního objemového prvku se napětí ve středních uzlech vypočítává zprůměrováním hodnot napětí na nejbližších rohových uzlech. Nový algoritmus průměrování napětí vylepšuje vysoká napětí, ke kterým může docházet na středních uzlech čtyřstěnů, které se nachází v oblastech se strmým zakřivením. Na obrázku je příklad průměrování napětí. Hodnota napětí v rohových uzlech (1, 2, 3 a 4) globálně zprůměrovaná na sdílené prvky. Napětí ve středních bodech (5, 6, 7, 8, 9 a 10) zprůměrovaná na přiřazené rohové uzly. Například napětí (uzel 5) = (napětí (uzel 1) + napětí (uzel 2)) / 2 Vylepšený algoritmus průměrování napětí ve středních bodech je dostupný pro všechny výsledky založené na napětí pro všechny studie s výjimkou lineárních dynamických studií. Topologická studie K dispozici jsou následující zlepšení topologické studie: Přidání napětí (koeficientu bezpečnosti) a hodnot frekvence mezi omezení návrhu, export optimalizovaného tvaru jako síťového těla a volba pro uložení mezivýsledků. Omezení topologie Pro topologickou studii můžete jako omezení návrhu definovat napětí (koeficient bezpečnosti) a hodnoty frekvence. Můžete například spustit topologickou studii k nalezení optimálního tvaru modelu s největší tuhostí pro 50% snížení hmotnosti a maximální přípustnou podmínku napětí. Omezení napětí vynucuje stav, kdy model po optimalizaci nemůže podléhat napětím větším než procentuální koeficient meze kluzu materiálu. 189

190 SOLIDWORKS Simulation Chcete-li definovat omezení napětí, vyberte v PropertyManageru Cíle a omezení volbu Omezení napětí/koeficient bezpečnosti. V poli Typ vyberte buď Omezení napětí, nebo Omezení Koeficient bezpečnosti. Omezení napětí Určená hodnota Určený faktor Zadejte maximální přípustnou hodnotu von Mises napětí pro optimalizovanou geometrii. Zadejte maximální přípustnou hodnotu von Mises napětí jako procento meze kluzu materiálu. Omezení Koeficient bezpečnosti Zadejte maximální přípustný koeficient bezpečnosti pro optimalizovanou geometrii. Maximální přípustné von Mises napětí je vypočítáno jako mez kluzu materiálu dělená uživatelem definovaným koeficientem bezpečnosti. Maximální von Mises napětí je výchozím použitým kritériem koeficientu bezpečnosti v tomto případu. Chcete-li definovat omezení frekvence, vyberte v PropertyManageru Cíle a omezení volbu Omezení frekvence. Zadejte dolní nebo horní limit frekvence nebo rozsah přípustných frekvencí pro vybrané tvary režimu. Před spuštěním topologické studie s omezeními frekvence spusťte frekvenční studii s původním modelem (maximální prostor návrhu), aby došlo k vyhodnocení rozsahu přípustných přirozených frekvencí. Zapněte volbu Sledování režimu, kterou řešiči optimalizace přikážete sledovat pořadí vybraných tvarů režimu odvozených z původní geometrie (prostřednictvím iterací optimalizace) při vynucování omezení frekvence. Když je volba Sledování režimu, řešič sleduje aktuální pořadí tvarů režimu podle jejich odvození v každé iteraci optimalizace. Je například možný cíl optimalizace s hodnotami 50% snížení hmotnosti a omezení frekvence u prvního tvaru režimu. První tvar režimu původní geometrie se stane druhým nebo třetím tvarem režimu optimalizované geometrie. Například přidáte omezení frekvence u vlastního tvaru režimu desky (první režim v původní geometrii desky). Během změn tvaru modelu v jednotlivých iteracích se tento režim může přesunout dolů v seznamu frekvencí. Je-li zapnuta volba Sledování režimu, řešič během přesunu pozic v seznamu frekvencí zachovává stejný režim a vynucuje omezení ve stejném tvaru režimu. Je-li volba Sledování režimu vypnutí, nahradí jiný tvar režimu během iterací původní první režim. Řešič poté použije omezení frekvence na tomto novém režimu, který nahradí starý režim. Jen pro studii topologie se zadaným frekvenčním omezením: Použitá zatížení nebo předepsaná posunutí (včetně vzdálených zatížení, posunutí a otáčení) nejsou brány do úvahy ve výpočtu rezonančních frekvencí. Ve správci PropertyManager Vzdálené zatížení/hmota použijte vzdálené zatížení postupným výběrem položek Typ připojení > Pevné. Veškeré vzdálené zatížení, které použijete na základě možnosti Typ připojení > Distribuované, je řešičem ignorováno. 190

191 SOLIDWORKS Simulation Export do síťového těla Po spuštění studie topologie můžete exportovat optimalizovaný tvar (který vidíte na obrázku Hmotnost materiálu s vyhlazenou sítí) do těla sítě BREP. V PropertyManageru Exportovat vyhlazenou síť v části Rozšířený export vyberte položku Objemové tělo nebo Povrchové tělo. Klikněte na příkaz Vytvořit těla sítě omezené jednotlivými plochami. Těla sítě (též reprezentace hranic sítě nebo těla sítě BREP) jsou vytvořena z plošek sítě (trojúhelníků). U objemových těl plošky sítě vytvářejí uzavřený hraniční povrch (označovaný také jako vodotěsná síť). U povrchových těl síť vytváří otevřený povrch BREP. Kliknutím na položku Seskupit plošky do ploch seskupíte plošky sítě do vybíratelných ploch. Tyto plochy sítě jsou definovány jako kolekce plošek a nemají parametrickou reprezentaci, proto nelze změnit jejich dimenze. Tělo sítě můžete uložit v aktuální konfiguraci (uložené jako importované tělo ve stromu FeatureManager ), v nové konfiguraci nebo v novém souboru dílu SOLIDWORKS (*.sldprt). Tělo sítě BREP je nezávislé na síti vyjadřující model konečných prvků geometrie v aplikaci Simulation. Uložit mezivýsledky topologické studie Můžete zastavit analýzu topologické studie před dokončení konečné iterace a zobrazit mezivýsledky. V dialogu průběhu topologické studie klikněte na Zastavit a uložit výsledky předtím, než řešič dokončí konečnou iteraci optimalizace. Software SOLIDWORKS Simulation uloží výsledky poslední spuštěné iterace. Výstraha vás upozorní, že výsledky nemusí být platné, protože se řešič zastavil před dosažením konvergence. V obrázku Hmotnost materiálu je možné sledovat průběžné výsledky optimalizace. 191

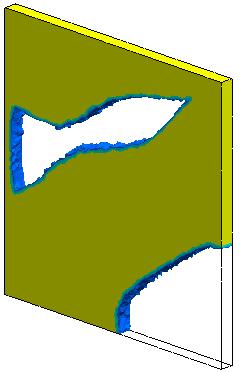

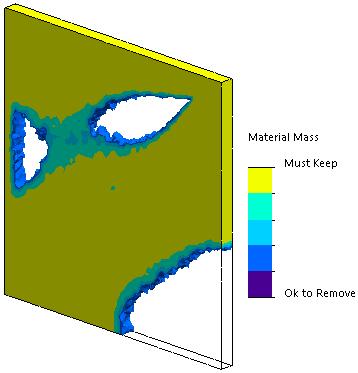

192 SOLIDWORKS Simulation Obrázek mezivýsledků hmotnosti materiálu (iterace 10). Obrázek konečných konvergovaných výsledků hmotnosti materiálu (iterace 19). 192

193 27 Skicování Tato kapitola obsahuje následující témata: Úprava obecných splajnů PropertyManager Obecný splajn Geodetické entity Vylepšení skic vytvářených nástrojem Pero Vylepšení promítnutých křivek Nástroj pro odříznutí Vylepšení oříznutí entit Úprava obecných splajnů Když použijete funkci Převést entity, Odsadit entity nebo Průsečnice na splajn, bude výsledkem Obecný splajn. Obecné splajny nahrazují splajny. Předtím bylo obtížné určovat tvar splajnu. Nyní je mnohem snazší řídit tvar obecných splajnů s pomocí možností ve správci PropertyManager Obecný splajn. Postup úpravy obecných splajnů: 1. Otevřete soubor systémový adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\sketching\SplinePart.sldprt. 2. Klikněte na Skica > Převést entity. 3. Klikněte na splajn pod položkou Skica1. 4. Ve správci PropertyManager Převést entity klikněte na. 5. Ve správci PropertyManager Obecný splajn v části Existující vztahy klikněte pravým tlačítkem na položku Na hraně 0 a vyberte Odstranit. 193

194 Skicování 6. Upravte obecný splajn s použitím následujících alternativ: Možnost Popis Klikněte pravým tlačítkem na obecný splajn a pak na Zobrazit ovládací polygon. Klikněte pravým tlačítkem na obecným splajn a vyberte Převést na splajn. nebo Převést na styl splajnu Použijte ovládací polygon k určení tvaru křivky. Ve správci PropertyManager Obecný splajn v části Parametry klikněte na Racionální. Vybraná možnost Váha řídicího vrcholu umožňuje přizpůsobit tvar křivky. 7. Klepněte na. PropertyManager Obecný splajn PropertyManager Obecný splajn určuje geometrii obecného splajnu. Postup otevření správce PropertyManager Obecný splajn: 1. Použijte nástroj Převést entity, Odsadit entity nebo Průsečík křivky na splajn za pomoci vytvoření referenční roviny. 2. Klikněte na výsledný splajn. Existující vazby Vazby Informace Program zobrazí vztahy automaticky odvozené během skicování nebo ručně vytvořené pomocí možnosti Přidat vazby. Program zobrazí stav vybrané entity skici (Plně určený nebo Podurčený). Přidat vazby Pevný Přidá vazby k vybrané entitě. Seznam obsahuje jen ty vazby, které jsou relevantní pro vybranou entitu. 194

195 Skicování Možnosti Jako konstrukční Zobrazit křivost Zobrazit ovládací polygon Převede entity na konstrukční geometrii. Upraví křivost splajnu stylu. Zobrazí ovládací polygony na křivce. Řídicí vrcholy Zobrazí celkový počet řídicích vrcholů na splajnu, když vyberete Zobrazit ovládací polygon. Parametry Neracionální splajn Racionální splajn Číslo bodu splajnu Vytvoří neracionální splajn, na kterém nemůžete ovládat vrcholy. Vytvoří racionální splajny, který můžete ovládat pomocí možnosti Váha řídicího vrcholu. Upraví výběr řídicího vrcholu splajnu, když zadáte hodnotu nebo použijete tlačítko pro přepnutí. Souřadnice X Souřadnice Y 195

196 Skicování Váha řídicího vrcholu (Pouze racionální splajny) Vytvaruje splajn pomocí zvýšení nebo snížení váhy řídicího vrcholu. Váha řídicího vrcholu = 1 Váha řídicího vrcholu = 5 Geodetické entity Pomocí nástroje Odsadit na povrchu skici. můžete vytvořit geodetické entity odsazení 3D Klikněte na položku Odsadit na povrchu (panel nástrojů Skica) nebo Nástroje > Nástroje pro skici > Odsadit na povrchu. Tak otevřete PropertyManager Odsadit na povrchu. Dříve bylo možné vytvořit jen euklidovské odsazení na površích. PropertyManager Odsadit na povrchu obsahuje následující možnosti odsazení. Geodetické odsazení Euklidovské odsazení Vytvoří vzdálenosti odsazení, která je nejkratší možnou vzdáleností mezi vybranou hranou a entitou výsledného posunutí se zohledněním křivosti podpory. Vytvoří vzdálenost lineárního odsazení mezi vybranou hranou a entitou posunutí, která nezahrnuje křivost povrchu. 196

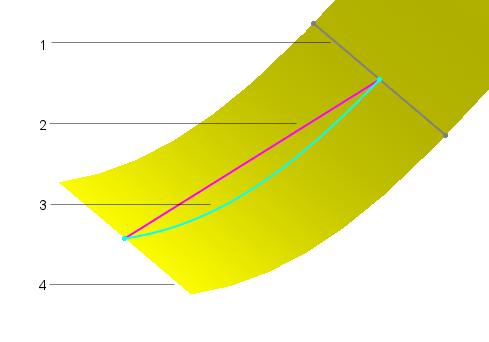

197 Skicování Entita skici odsazení Vzdálenost euklidovského odsazení (měřené jako lineární vzdálenost) Vzdálenost geodetického odsazení (měřená podél povrchu) Vybraná hrana pro odsazení Vylepšení skic vytvářených nástrojem Pero Nástroj Pero můžete použít k vytváření splajnů, drážek, elips a kót. Nástroj Pero je dostupný na dotykových zařízeních. Vylepšení CommandManageru Skica inkoustem: Převod na elipsu Převést na kompozitní tvar Při skicování elips nebo drážek převede tahy perem na entity skici drážek. Kliknutím na položku Převod na elipsu na kontextovém panelu nástrojů přepnete tvar z drážky na elipsu. Aproximuje tahy perem jako čáry a oblouky. 197

198 Skicování Převést na splajn Pravítko a Úhloměr Nástroj pro Výběr Kóty Převádí čáry a oblouky tahů perem na splajny. Pomáhá vytvářet přímky. Když skicujete tahy velmi se podobající přímkám, přichytí se na hranu pravítka. K těmto nástrojům máte přístup také z plovoucí nabídky Skica inkoustem. Kliknutím na tlačítko na horním konci pera přepínáte mezi režim Pero a Výběr. To vám pomůže rychle táhnout a vybírat. Zapište kóty nástrojem Pero blízko entit a aplikace vaši ruční kresbu rozezná jako čísla použitá na entity jako kóty. Chcete-li okótovat dříve naskicovanou čáru, vyberte ji a zapište kótu. Vylepšení promítnutých křivek V jedné skice můžete vytvořit více uzavřených nebo otevřených obrysových promítnutých křivek. Vstupem pro nástroj Promítnutá křivka mohou být také 3D skici. Dříve bylo nutné vytvořit samostatnou skicu pro každou entitu a poté použít nástroj Promítnutá křivka. Možnost Obousměrný v PropertyManageru Promítnutá křivka promítá skici ve dvou opačných směrech. Promítnutým křivkám můžete také nastavit vlastní směr, a to pomocí rovinné nebo lineární reference, například hrany, skici, roviny nebo plochy. Nástroj Promítnutá křivka nepodporuje promítání protínajících se křivek. Vylepšení správce PropertyManager Skica na skicu Skici je možné obousměrně promítnout ve správci PropertyManager Skica na skicu. Skica na promítacích plochách Směr promítnuté křivky můžete zadat jako rovinu, hranu, skicu nebo plochu, a to pomocí volby Směr promítání v PropertyManageru Promítnutá křivka. Při používání nástroje Promítnutá křivka pro možnost Skica na plochách a pro Směr promítání musíte vybrat jednu z následujících možností: Osa Entita lineární skici Lineární hrana Rovina Rovinná plocha 198

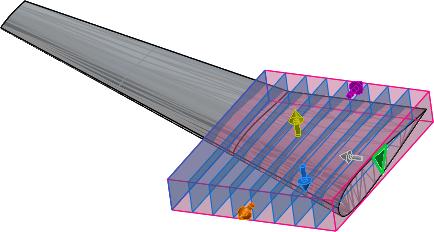

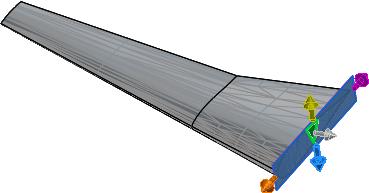

199 Skicování Nástroj pro odříznutí Pomocí nástroje Odříznutí můžete vytvořit 2D řezy skici, které se nacházejí v průsečíku zdrojové geometrie a referenční roviny. Nástroj Odříznutí vytváří 2D skici a roviny skic v průsečíku referenční roviny a standardní geometrie SOLIDWORKS BREP, geometrie sítě BREP a grafických těl. 2D skici můžete použít k vytváření objemové nebo povrchové geometrie a pro rozebírání nebo vytváření odkazů pro prvky vycházející z části modelu použité pro řez. Další informace naleznete v části Nápověda SOLIDWORKS > Díly a prvky > Těla sítě BREP. K nástroji se přistupuje kliknutím na Vložit > Odříznutí. Řez těly sítě BREP pomocí rovinných entit Postup provedení řezu těly sítě BREP pomocí rovinných entit: 1. Otevřete soubor systémový adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\sketching\wing.sldprt. 2. Uložte kopii dílu jako soubor wing_mesh.sldprt a otevřete kopii. 3. Ve stromu FeatureManager rozbalte Objemová těla(1), klikněte pravým tlačítkem na Spojení profilů2 a klikněte na Převést na síťové tělo : 4. Ve správci PropertyManager kliknutím na převedete objemové tělo na tělo sítě BREP. 5. Klikněte postupně na položky Vložit > Odříznutí. 6. Vyberte plošku ve středu rovinné plochy podle obrázku. 199

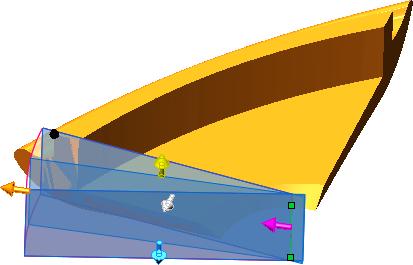

200 Skicování 7. Ve správci PropertyManager: a) Kliknutím na možnost Opačný směr se řezy vytvoří směrem k modelu. b) Do pole Počet rovin k vytvoření zapište 8. c) Jako Odsazení zadejte 25.00in. 8. Klikněte na. Software vytvoří čárové segmenty na místech průsečíků sítě. Složka řez1 se zobrazí ve stromu FeatureManager, který uchovává roviny řezu. PropertyManager Odříznutí PropertyManager Odříznutí vytváří řezy ve 2D skice. Roviny řezu K nástroji se přistupuje kliknutím na Vložit > Odříznutí nebo kombinaci lineární entity a bodové entity.. Vyberte rovinnou entitu 200

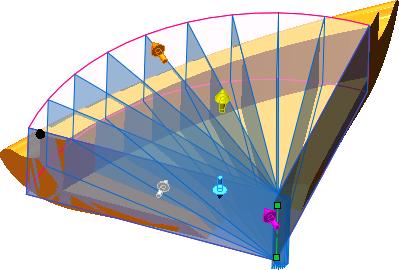

201 Skicování Počet rovin k vytvoření Opačný směr Odsazení Nastaví počet roviny řezu, které se mají vytvořit. Roviny řezu vytvářejí lineární vzor z paralelních rovin, zatímco kombinace lineárních entit a bod vytváří kruhový vzor referenčních rovin, jejichž osou je lineární entita. Obrátí směr rovin. Nastaví lineární nebo úhlovou rozteč mezi rovinami. Možnosti Přidat roviny řezu a skici do složky Zobrazit náhled na řezy (pomalejší) Přidá roviny řezu a skici do složky ve stromu FeatureManager pro uspořádané zobrazení. Až vytvoříte skici a referenční roviny s nástrojem Odříznutí, můžete je upravit pouze jednotlivě, nikoli jako skupinu. Zobrazí náhled řezů v grafické ploše. Generovat výřezy Průnik Je-li vybrána: Pro klasickou geometrii BREP je řez identický s tím, co generuje nástroj Průsečnice. Pro těla sítě BREP a grafická těla nelze upravovat skici generované pomocí nástroje Odříznutí. Přesně Kružnice Obdélník Vytváří přesný průsečík těla sítě BREP a grafického těla, který má za výsledek sekvenci čárových segmentů, který se nazývá křivka. Křivka je nepřerušovaná čára složená z jedné nebo více přímek. Vybráno jako výchozí, pokud vyberte tělo grafické sítě nebo tělo sítě BREP. Vytvoří kruh. Průměr se rovná průměrné délce a šířce obdélníku, který obklopuje entity skici. Kruh se nachází na průsečíku zdrojové geometrie a roviny řezu. Vytvoří obdélník, který obklopí všechny entity skici a nachází se na průsečíku zdrojové geometrie a roviny řezu. Vymezovací rámeček Každá barevná šipka odpovídá barvě vysunovacího ovladače přetažení vymezovacího rámečku v grafické ploše. 201

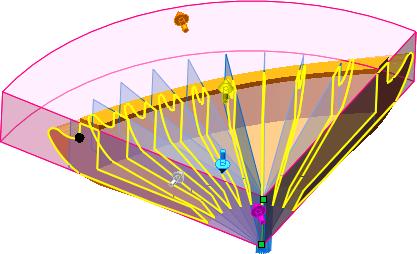

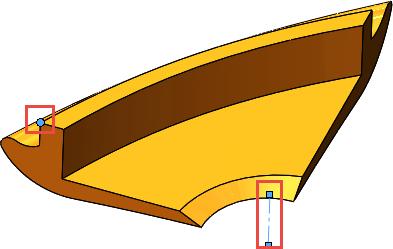

202 Skicování Odříznutí standardních těl BREP SOLIDWORKS pomocí lineárních a bodových entit Postup odříznutí standardních těl BREP SOLIDWORKS pomocí lineárních a bodových entit: 1. Otevřete soubor systémový_adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\sketching\circular_part.sldprt. 2. V grafické ploše stiskněte klávesu Ctrl + vyberte příkaz Line1@3DSketch1 a vrchol, tak jak se zobrazuje. 3. Klikněte postupně na položky Vložit > Odříznutí. 202

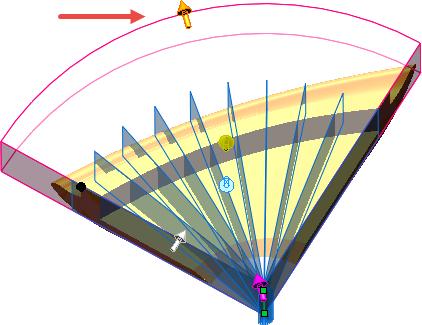

203 Skicování 4. V PropertyManageru: a) Kliknutím na možnost Opačný směr se řezy vytvoří směrem k modelu. b) Do pole Počet rovin k vytvoření zapište Přetažením oranžového manipulátoru uzavřete celý model do vymezovacího rámečku. Přepněte se do Horního pohledu a zkontrolujte, zda vymezovací rámeček pokrývá celý model. 203

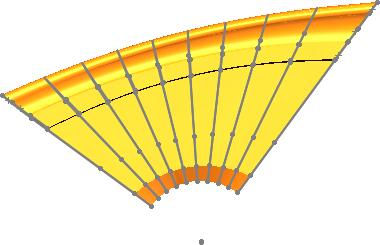

204 Skicování 6. Ve správci PropertyManager zobrazíte výběrem možnosti Zobrazit náhled na řezy (pomalejší) náhled každého jednotlivého řezu na rovinu řezu. 7. Klepněte na. Vylepšení oříznutí entit Můžete převést oříznuté entity na konstrukční geometrii nebo ignorovat konstrukční geometrii při oříznutí. Tím se vylepšuje manipulace s konstrukční geometrií pro 2D a 3D skici. Předtím nástroj Oříznout entity staly podurčené. ořízl všechny entity, což často způsobilo, že se skici Kliknutím na Nástroje > Skicovací nástroje > Oříznout otevřete správce PropertyManager Oříznout entity. Ponechat oříznuté entity jako konstrukční geometrii Ignorovat oříznutí konstrukční geometrie Převede oříznuté entity na konstrukční geometrii. Ponechá konstrukční geometrii beze změny, jakmile oříznete entity. 204

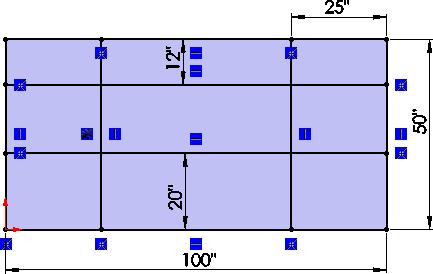

205 Skicování Tyto možnosti uchovávají kótové vazby s oříznutými entitami. Mohou obsahovat geometrické vazby v závislosti na podmínkách oříznutí. Pokud vyberete obě možnosti, objemové entity budou převedeny na konstrukční geometrii a existující konstrukční geometrie nebude ovlivněna. 205

206 Skicování Před oříznutím Možnost Ponechat oříznuté entity jako konstrukční geometrii není vybrána Možnost Ponechat oříznuté entity jako konstrukční geometrii je vybrána 206

207 28 SOLIDWORKS Visualize Tato kapitola obsahuje následující témata: Automatické obnovení dat Přizpůsobení klávesových zkratek Denoiser Importování souborů Importování materiálů MDL Chování stromu modelu Úprava mapování nálepky Materiály PBR Fyzikální simulace Možnosti vykreslování Vykreslování objemově průhledných vzhledů Video textury Software SOLIDWORKS Visualize je nabízen jako samostatně prodávaný produkt, který lze používat s aplikací SOLIDWORKS Standard, SOLIDWORKS Professional nebo SOLIDWORKS Premium, nebo jako zcela samostatná aplikace. Automatické obnovení dat Když se vaše relace neočekávaně ukončí, můžete při spuštění příští relace obnovit automaticky uložená data. Můžete určit frekvenci a složku pro ukládání dat automatické obnovy. Postup určení možností automatické obnovy dat: 1. Klikněte postupně na položky Nástroje > Možnosti > Automatické obnovení. 2. V okně, které se otevře, proveďte nastavení: Povolit automatické obnovení Automaticky uloží neuložená data v zadaném intervalu,abyste je mohli v případě neočekávaného ukončení relace obnovit. Interval automatického obnovení (minuty) Udává, po kolika minutách je vytvořen soubor automatické obnovy, a jak často je poté aktualizován. Po uložení práce je soubor uzavřen a odstraněn. 207

208 SOLIDWORKS Visualize Adresář automatického obnovení Určuje složku, do které je soubor automatické obnovy uložen. Složka automatické obnovy musí být složkou ve vašem místním systému. Nelze použít síťové umístění nebo namapovaný síťový disk. Přizpůsobení klávesových zkratek Máte možnost přizpůsobit si klávesové zkratky v softwaru SOLIDWORKS Visualize. Pomocí editoru klávesových zkratek můžete vytvářet, spravovat, vyhledávat a filtrovat klávesové zkratky. Definice klávesových zkratek můžete zálohovat a sdílet napříč několika instalacemi. Klikněte na možnost Nástroje > Klávesové zkratky. Denoiser S použitím funkce Denoiser můžete dosáhnout výrazného zkrácení doby vykreslování obrázků v produkční kvalitě. Funkce Denoiser je dostupná v softwaru SOLIDWORKS Visualize 2018 Service Pack 3.0 a vyšší. Denoiser je funkce následného zpracování založená na strojovém učení, která filtruje šum z nedokončených obrázků a obrázků obsahujících šum vytvořených v režimech Rychle a Přesně. Chcete-li zvýšit výkon funkce Denoiser, potřebujete zkrátit počet průběhů vykreslování. Například pokud scéna standardně potřebuje 500 průběhů bez funkce Denoiser, je možné dosáhnout stejné kvality vykreslování za 50 průběhů, pokud se použije funkce Denoiser. V závislosti na cíli obrázku je možné za použití funkce Denoiser stejné kvality vykreslování dosáhnout s ještě méně průběhy vykreslování. Vlastní zkrácení počtu průběhů a s tím doby vykreslování závisí na hardwaru počítače a vykreslované scéně. Pokud chcete používat funkci Denoiser, potřebujete následující hardware: GPU NVIDIA (architektury Kepler nebo novější) s podporou CUDA 9.0 Alespoň 4 GB videopaměti Následující obrázek představuje typický výsledek při vypnuté (nalevo) a zapnuté (napravo) funkci Denoiser. 208

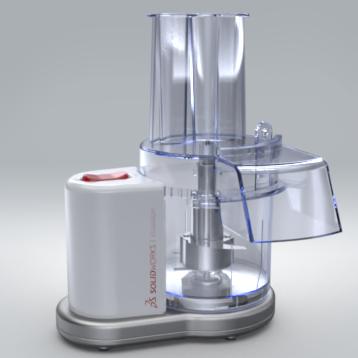

209 SOLIDWORKS Visualize Příklad funkce Denoiser V tomto příkladu je vykreslován projekt aplikace SOLIDWORKS Visualize nejprve s vypnutou funkcí Denoiser a poté je tato funkce zapnutá. Poté přezkoumáte výsledné obrázky a porovnáte počet vykreslovacích průchodů, dobu vykreslování a kvalitu obrázku. Vytvoření základny Nejprve určíte možnosti pro offline vykreslování. Pak s vypnutou funkcí Denoiser můžete vykreslit projekt a vytvořit tak základní obrázek.jpg. 209

210 SOLIDWORKS Visualize 1. Otevřete soubor systémový_adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\visualize\Food Processor.svpj. 2. Klikněte na Nástroje výstupu (hlavní panel nástrojů). 3. V dialogu na záložce Vykreslit v části Výstupní soubor: Jako Formát obrázku vyberte JPEG (*.jpg). Jako Výstupní režim vyberte Vykreslit. 4. V části Rozlišení: Jako Velikost vyberte 800 x 800 pixelů. Jako Rozlišení určete 96,00 pixelů/palec. 5. V části Nastavení vykreslování: U položky Výběr vykreslovače vyberte: Přesně. Jako Režim vykreslování vyberte Kvalita. U položky Průběhy vykreslování určete U položky Vykreslovací zařízení: Vyberte Hybridní. Vyberte Zobrazit průběh. 7. Klikněte na možnost Spustit vykreslování. Otevře se záložka Vykreslování. Kliknutím na zrušte zprávu o zavření aplikace Visualize, pokud se zobrazí. Dokončení operace vykreslování zabere několik minut. 8. Po skončení vykreslování si poznamenejte hodnotu Uplynulý čas v horní části okna. Základní obrázek Food Processor.jpg se automaticky uloží do výstupní složky. Použití funkce Denoiser Nyní můžete stejný projekt vykreslit pomocí funkce Denoiser. Nejprve je potřeba funkci Denoiser inicializovat a zpřístupnit ji pro použití. Při inicializování funkce Denoiser je potřeba určité množství grafické paměti RAM, i když se právě nepoužívá. Chcete-li funkci použít pro určité vykreslování, je nutné ji zapnout později. 1. V levém horním rohu okna klikněte na kartu Kuchyňský robot. 2. Klikněte na Nástroje > Možnosti. 3. V dialogovém okně klikněte na 3D pohled. 210

211 SOLIDWORKS Visualize 4. V nabídce funkce Denoiser vyberte obě možnosti: Volba Inicializovat Denoiser Zobrazit tlačítko na hlavním panelu nástrojů Popis Zpřístupní funkci Denoiser pro použití. Přidá možnost Přepnout odstraňovač šumu na hlavní panel nástrojů, kde na ni můžete kliknout a funkci Denoiser zapnout nebo vypnout. 5. Klikněte na OK. 6. Kliknutím na možnost Přepnout odstraňovač šumu (hlavní panel nástrojů) funkci Denoiser zapnete. Funkce Denoiser je zapnutá pro vykreslování v reálném čase 3D pohled zobrazení 3D pohled. Nyní je potřeba ji zpřístupnit pro offline vykreslování. K dosažení vyššího výkonu funkce Denoiser je také potřeba snížit počet vykreslovacích průchodů. 7. Klikněte na možnost Nástroje výstupu (hlavní panel nástrojů). 8. V dialogovém okně na kartě Vykreslit nastavte tyto možnosti: Pod položkou Nastavení vykreslování snižte hodnotu pro Vykreslovací průchody na 50. Vyberte možnost Povolit odstraňování šumu. 9. Klikněte na možnost Spustit vykreslování. Otevře se nová karta Vykreslit. Ikona Denoiser zapnutá. na průhledném displeji udává, že je funkce Kliknutím na symbol se zobrazí. můžete zavřít zprávu o ukončení aplikace Visualize, pokud 10. Po dokončení vykreslování si poznamenejte Uplynulý čas zobrazený v horní části okna. Obraz vykreslený se zapnutou funkcí Denoiser, Kuchyňský robot 1.jpg, se automaticky uloží do vaší výstupní složky. 211

212 SOLIDWORKS Visualize 11. Klikněte na odkaz na výstupní složku. Oba obrázky kuchyňského robotu můžete otevřít ve své oblíbené aplikaci pro prohlížení obrázků. Můžete je přiblížit a porovnat množství šumu v různých oblastech. Přibližte například plochu okolo listu hřídele: Funkce Denoiser vypnutá 500 průchodů Funkce Denoiser zapnutá 50 průchodů S použitím funkce Denoiser pravděpodobně můžete dosáhnout stejné kvality vykreslování dokonce i s menším počtem průchodům v závislosti na konečném určení obrázku. Skutečné snížení počtu průchodů a tedy i zkrácení času vykreslování závisí na hardwaru počítače a na vykreslované scéně. Importování souborů Soubory FBX Aplikace pro import.fbx je aktualizována na verzi Soubory IFC (Industry Foundation Classes) Do softwaru SOLIDWORKS Visualize můžete importovat soubory IFC. Klikněte na možnost Soubor > Import a procházejte k souboru. V seznamu Soubory typu můžete vybrat soubory Industry Foundation Classes (IFC) (*.ifc;*.ifczip) zobrazí se soubory pouze těchto typů. Importování materiálů MDL Máte možnost importovat materiály NVIDIA MDL (Material Definition Language). Vlastnosti materiálu jsou určeny pouze pro čtení. Materiály MDL nelze číst v softwaru SOLIDWORKS Visualize. 212

213 SOLIDWORKS Visualize V nabídce Paleta, na kartě Vzhled, klikněte na možnost Přidat > Importovat vzhled a vyberte materiál MDL. Chování stromu modelu Pořadí položek ve stromu je možné změnit. Modely, díly a skupiny můžete přetáhnout na nové pozice ve stromu. Díly můžete přetáhnout do skupiny nebo pryč z ní. Díly můžete přesunout do skupiny. Pravým tlačítkem myši klikněte na díl, klikněte na Upravit > Přesunout díly do nové skupiny a vyberte název stávající skupiny. Úprava mapování nálepky Můžete upravit mapování libovolné nálepky, bez ohledu na to, zda je importovaná nebo použitá v aplikaci SOLIDWORKS Visualize a použít režimy mapování Válcové, Sférické a Štítek (UV). 1. Vyberte nálepku. 2. Na paletě na záložce Vzhled na podzáložce Mapování vyberte režim mapování: Válcové Sférické Štítek (UV) Nastavení mapování na paletě a v manipulátoru v pohledu odpovídají vybranému režimu mapování. Můžete přepínat režimy mapování, upravovat vzhled obrázku nálepky a přizpůsobit definici projekce mapování. Materiály PBR Vzhledy je možné vytvářet z materiálů PBR (Physically Based Rendering). Materiály PBR nativně podporují sady map textur PBR, které používají pracovní postupy Metalíza/Drsnost nebo Odlesk/Lesklost. 1. V paletě na kartě Vzhled klikněte postupně na položky Přidat > Nový vzhled. 2. V poli Typ vzhledu vyberte položku Materiál PBR. 3. Na dílčí kartě Textura vyberte mapu textur, například Barva, Metalíza, Drsnost nebo Struktura povrchu. 213

214 SOLIDWORKS Visualize Fyzikální simulace Můžete přiřadit fyzikální vlastnosti objektům a pak simulovat, jak tyto objekty interagují. Můžete zaznamenat jakoukoli simulaci jako animaci klíčového snímku a poté ji přehrát nebo vykreslit. Simulace řízení vozidla Můžete provádět komplexní simulace řízení vozidel. 1. Na paletě vyberte záložku Modely a ve stromu modelu vyberte model, který chcete simulovat. 2. Na podzáložce Fyzika vyberte jako Typ simulace možnost Vozidlo. 3. Klikněte na Průvodce vozidlem. V Průvodci nastavením vozidla připravíte vozidlo na jednoduché zatáčení a dynamické simulace řízení vozidla pomocí určení, jaké díly použít jako kola a jako brzdové třmeny. Kola jsou díly, které se otáčí a zatáčí. Brzdové třmeny jsou díly, které zatáčí, ale neotáčí se. 4. V Průvodci nastavením vozidla vyberte režim nastavení: Možnost Automatický režim Popis (Doporučeno) Automaticky rozdělí a přiřadí díly kola a brzdových třmenů každé sadě kol. Tento režim vyberte například, když individuální díly, ze kterých se skládá kolo, definují geometrii všech čtyř kol (například jako výsledek použití vzhledu k seskupení dílů při importu). Na základě vybraného směru jízdy a umístění dílů tento režim automaticky rozdělí díly do čtyř kvadrantů a přiřadí je k příslušným kolům. Ruční režim Umožňuje ručně přiřadit díly kola a brzdových třmenů každé sadě kol. Tento režim vyberte například, když je geometrie již rozdělena do různých dílů pro každé kolo (například jako výsledek používání možností Automaticky nebo Uchovat strukturu k seskupení dílů při importu). Potřebujete ručně přiřadit díly do odpovídajících kvadrantů. 5. Klikněte na Další a jako Krok 1 vyberte směr jízdy vozidla (+X, -X, +Z, -Z). V ručním režimu rovněž vyberte odstranění dílů k zahrnutí. 214

215 SOLIDWORKS Visualize 6. Klikněte na Další a jako Krok 2 zkontrolujte nastavení kol. Pokud potřebujete provést změny, přejděte zpět a upravte nastavení nebo použijte Ruční režim. 7. Klikněte na Další a jako Krok 3 zkontrolujte nastavení brzdových třmenů. Pokud potřebujete provést změny, přejděte zpět a upravte nastavení nebo použijte Ruční režim. 8. Klepněte na Použít. Díly brzdových třmenů a kol jsou seskupeny ve stromu modelu. 9. Na podzáložce Fyzika jako Chování pohonu určete následující způsob řízení vozidla: Možnost Ovladač Popis Používá klávesnici nebo gamepad. V případě klávesnice jsou přiřazený následující výchozí klávesy: Klíč W S A D Q E Akce Plyn Brzda/Zpátečka Řízení vlevo Řízení vpravo Brzda Ruční brzda Přiřazení kláves můžete upravit v nabídce Klávesové zkratky. Rovná Otočení Trasa Vozidlo se pohybuje po rovné ose. Vozidlo se pohybuje po kružnici. Vozidlo se pohybuje podél definované trasy. Trasové body můžete vytvořit v části Vlastnosti trasy na podzáložce Fyzika. 215

216 SOLIDWORKS Visualize 10. Na podzáložce Fyzika v části Nastavení vozidla: a) Vyberte Typ vozidla. V závislosti na typu vybraného vozidla je možné přiřadit různé hodnoty vlastnostem, jako je hmotnost a zrychlení. Hodnoty je možné upravit. b) Jako Hnaná kola, Brzdová kola a Řízená kola vyberte jednu z následujících možností Přední Zadní Vše 11. V části Rozšířené vlastnosti vozidla upravte vlastnosti, jako je maximální úhel řízení, tření kol a rychlost útlumu kola. 12. Klikněte na Zobrazit > Zobrazit manažera simulací. Správce Simulation manager (Manažer simulací) se zobrazí ve spodní části obrazovky. Rozhraní animace se rovněž zobrazí. Volitelně můžete zaznamenat jakoukoli simulaci jako animaci s klíčovými snímky a poté ji přehrát nebo vykreslit. 13. Ve správci Simulation Manager klikněte na Přepnutí fyziky. Simulace se spustí a vozidlo bude možné řídit. Umístění objektů do přirozeného uspořádání Můžete použít fyzické simulace k umístění objektů do přirozeně vyhlížejícího uspořádání. Například předpokládejme, že chceme umístit pera do hrnku v přirozeném uspořádání. Umístíme pera nad hrnek a pak simulujeme gravitaci (upustíme je). Pera se budou odrážet od stěn hrnku a vzájemně od sebe podle fyzikálních vlastností, které pro ně definujete, a výsledkem bude poměrně náhodné uspořádání. Potom můžete použít nástroj Shake (Zatřást) k přemístění per do ještě přirozeněji vyhlížejícího uspořádání. Než začnete: 1. Na hlavním panelu nástrojů pro Výběr vykreslovače klikněte na Náhled. 2. Na Paletě vyberte záložku Modely a podzáložku Fyzika. Umístění objektů do přirozeněji vyhlížejícího uspořádání: 1. Ve stromu modelu nebo výřezu vyberte objekt (díl, skupinu nebo model ). 216

217 SOLIDWORKS Visualize 2. V části Typ simulace výběrem jedné z následujících možností určete, zda se objekt může pohybovat během simulace: Možnost Nic Statické Popis Objekt není součástí simulace. Objekt se nemůže pohybovat, ale má vliv na objekty, se kterými koliduje. Například hrnek nastavíte jako statický. Dynamické Objekt se může pohybovat a jeho pohyb je určován simulací. Například každé pero nastavíte jako dynamické. 3. V části Geometrie kolidéru určete přesnost geometrie objektu pro použití v kolizích pomocí určení jedné z následujících možností: Možnost Vymezovací rámeček Popis Poskytuje méně přesné ale současně rychlejší výsledky. Například nastavte každé pero na vymezovací rámeček, protože geometrie pera je jednoduchá. Síť Poskytuje přesnější ale současně pomalejší výsledky. Například hrnek se nastaví na režim Síť, protože vymezovací rámeček by uzavřel horní část hrnku a zabránil spadnutí per do hrnku. 4. Jako Fyzikální vlastnosti určete vlastnosti, jako je statické tření, dynamické tření, elasticita a hmotnost. Ponechejte výchozí pro první průběh. Vlastnosti a chování simulace můžete upravit později. 5. Zopakujte kroky 1 až 4 pro každý objekt zahrnutý do simulace. 6. Klikněte na Zobrazit > Zobrazit manažera simulací. Správce Simulation manager (Manažer simulací) se zobrazí ve spodní části obrazovky. 217

218 SOLIDWORKS Visualize 7. Ve správci Simulation Manager klikněte na Přepnutí fyziky. Zahájí se simulace, ve které gravitace způsobí, že dynamické objekty začnou padat. Například pera spadnou do hrnku. Čím je větší výška pádu, tím dochází k intenzivnějším kolizím. Před Po 8. Přemístění dynamických objektů do přirozenějšího uspořádání: a) Ve správci Simulation Manager klikněte na tlačítko Zatřást a podržte. Čím déle podržíte tlačítko stisknuté, tím bude proces zatřesení intenzivnější. Stínování na tlačítku indikuje průběh do maximální intenzity. Pera se setřesou do přirozenějšího uspořádání. b) Uvolněte kliknutí. 218

219 SOLIDWORKS Visualize 9. Klikněte na prázdné pole pod možností Stavy simulace. Stav simulace se uloží. Kliknutím na toto pole vrátíte simulaci do příslušného stavu. Během simulace můžete uložit až 11 stavů simulace. Pokud jich uložíte více, nejstarší stav se přepíše novým stavem. Stav simulace můžete připnout, aby se zabránilo jeho přepsání. 10. Chcete-li zastavit simulaci, klikněte na Zastavení fyziky. Možnosti vykreslování Možnosti offline vykreslování V dialogovém okně Nástroje výstupu můžete pro Rychlý režim vykreslování určit Průchody při vykreslení nebo Časový limit. Možnosti vykreslování v reálném čase Máte možnost kontrolovat maximální počet iterací (průchodů při vykreslení) přímo v průhledném zobrazení (displej HUD neboli Heads-Up Display). Hodnoty režimu Rychlý a Přesný se spravují zvlášť. Vykreslování objemově průhledných vzhledů Můžete použít možnost Lámat pozadí k získání přesvědčivějších výsledků při vykreslování scén, které využívají objemově průhledná vzhled a mají pozadí nebo barvu pozadí. Lámat pozadí je vlastnost projektu. Pokud ji zapnete nebo vypnete, změna se použije pouze na aktivní projekt. Obvykle jsou refrakční paprsky ve scéně počítány z prostředí HDR, ať je či není viditelné. Pokud je však prostředí HDR skryto pozadím nebo barvou pozadí, mohou nastat problémy při vykreslování objektů s objemově průhledným vzhledem. Pokud například scéna zobrazuje sklenici s objemově průhledným vzhledem. Protože je prostředí HDR viditelné, pozadí i osvětlení vychází ze stejného zdroje. Průhlednost je přesvědčivá. 219

220 SOLIDWORKS Visualize Pokud vykreslujete stejnou scénu s pozadím nebo barvou pozadí, prostředí HDR není viditelné. Pokud je možnost Lámat pozadí vypnutá, je efekt průhlednosti narušen, protože barva z neviditelného prostředí HDR stále prochází průhlednou sklenicí. Pozadí Lámat pozadí vypnuto Barva pozadí Lámat pozadí vypnuto Pokud je možnost Lámat pozadí zapnutá, software počítá refrakční paprsky z pozadí nebo barvy pozadí. Odrazy a osvětlení jsou odvozeny z prostředí HDR. Výsledky jsou přesvědčivější. 220

221 SOLIDWORKS Visualize Pozadí Lámat pozadí zapnuto Barva pozadí Lámat pozadí zapnuto Chcete-li zapnout nebo vypnout možnost Lámat pozadí: 1. V Paletě na záložce Scény zvolte ve stromu prostředí. 2. Na podzáložce Obecné vyberte nebo zrušte zaškrtnutí položky Lámat pozadí. Pokud je zvoleno (zapnuto), software počítá refrakční paprsky z pozadí nebo barvy pozadí. Pokud je zvoleno (vypnuto), software počítá refrakční paprsky z prostředí HDR. Stav vlastnosti Lámat pozadí se mění pouze v aktivním projektu. Lámat pozadí nemá žádný vliv, pokud je prostředí HDR viditelné. Omezení: Pokud umístíte objekt, který láme celé prostředí, například kouli, před pozadí, budou 2D informace z pozadí nedostatečné k výpočtu všech refrakčních paprsků. Namísto toho software využívání clamping (opakování hodnot barvy okraje textury) k vyplnění chybějících informací. V režimu vykreslování Přesný funkce Lámat pozadí funguje pouze pro vzhledy s hodnotou Hrubost =

222 SOLIDWORKS Visualize Video textury Videa a sekvence obrázků se dají použít jako nálepky. Přehrávání nálepek se dá řídit a synchronizovat pomocí animací, které jsou automaticky vytvořeny na časové ose. 1. V paletě na kartě Vzhled klikněte postupně na položky Přidat > Nálepka. 2. Proveďte jednu z následujících operací: Klikněte na položku Video a vyberte podporovaný soubor videa. Klikněte na položku Sekvence obrázků a vyberte sérii obrázků. 222

223 29 Svary Tato kapitola obsahuje následující témata: Konfigurování tabulek přířezů Konstrukční systém Konfigurování tabulek přířezů V dialogovém okně Tabulka přířezů můžete nakonfigurovat tabulky přířezů kliknutím na seznam Konfigurace v levém horním rohu karty Souhrnné informace o tabulce přířezů. Konfiguraci můžete také použít na vlastnost tabulky přířezů. Na kartě Souhrnné informace o tabulce přířezů klikněte na možnost Konfigurace u položky Hodnota / textový výraz a vyberte jednu z následujících možností: Tato konfigurace Všechny konfigurace Upřesnit konfigurace Vyhodnocená hodnota se aktualizuje. Pokud je vlastnost propojená s nadřazenou konfigurací, před přiřazením konfigurace hodnotě nebo textovému výrazu propojení vymažte. Konstrukční systém Funkce konstrukčního systému je pokročilé prostředí pro svařování, které vám umožňuje vytvářet a měnit konstrukční členy různých profilů v jediné funkci. Pracovní postup usnadňuje vytváření složitých konstrukčních systémů s flexibilním řízením rohů a oříznutí. Konstrukční systém se skládá z primárních a sekundárních konstrukčních členů. Primární členy vytváříte na mřížce, kterou jste vytvořili pomocí 2D a 3D úseků skici, bodů, hran, referenčních rovin a povrchů. Každý sekundární člen funguje mezi dvěma primárními členy. Sekundární členy definujte pomocí výběru podpůrné roviny a dvou primárních členů, nebo kliknutím na dva primární členy. Po dokončení definování konstrukčních členů software otevře správce PropertyManager Řízení rohů, kde můžete vyladit zpracování rohů. Rohy se aktualizují automaticky, když provedete změny konstrukčního systému nebo profilů členů. Funkci konstrukčního systému tvoří následující nástroje: 223

224 Svary Vytvořit konstrukční systém Primární konstrukční člen Sekundární konstrukční člen Řízení rohu Předdefinovat bod průniku v profilu Zarovnat člena Aktivuje režim Konstrukční systém. (Podobně jako kliknutí na možnost Skica pro vstup do režimu Skica.) Přidává členy definované entitami skici, body, referenčními rovinami a povrchy. Přidává členy mezi dva primární členy. Seskupuje rohy do jednoduchých typů, typů se dvěma členy a typů složitých rohů a aplikuje zpracování oříznutí. Definuje bod průniku ve skice konstrukčního prvku. Přiblíží profil konstrukčního prvku a posunutím vyrovná body průniku se segmentem skici konstrukčního prvku. Vstup do režim Konstrukční systém Režim Konstrukční systém je návrhové prostředí, ve kterém vytváříte pokročilý konstrukční systém pro svařování. Vstup do režimu Konstrukční systém: 1. Otevřete soubor systémový_adresář:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\parts\structure_system.sldprt. 2. Klikněte na Vložit > Konstrukční systém > Konstrukční systém. Do režimu Konstrukční systém získáte také přístup ze záložky Konstrukční systém ve správci CommandManager. Ikona režimu Konstrukční systém se zobrazí v Potvrzovacím rohu grafické plochy. 224

225 Svary Primární členy Primární členy můžete vytvořit těmito způsoby: Segment cesty Referenční rovina Vytvoří člen u entity skici. Zvolte alespoň jednu entitu skici (podobně jako u svařování). Můžete také zvolit hrany modelu pro segmenty cesty. Vytvoří člen u průsečíku dvou nebo více rovin. Bod a délka Na ploše Vytvoří člen vycházející z bodu a prodlouží ho na zadanou délku. Vyberte jeden nebo více bodů a upřesněte délku. Vytvoří člen u průsečíku plochy nebo povrchu a roviny. Specifikování profilu Na členy v konstrukčním systému můžete aplikovat různé profily. Chcete-li specifikovat profil: 1. Klikněte na Primární člen (panel nástrojů Konstrukční systém) nebo Vložit > Konstrukční systém > Primární člen. 2. Klikněte na příkaz Připojit v horní části správce PropertyManager. 225

226 Svary 3. Ve správci PropertyManager na záložce Profil nastavte: Volba Norma Typ Velikost Popis Iso Nosník Sb konfigurováno 120 x 12 Vytváření primárních členů na základě bodů a délky Chcete-li vytvořit primární členy na základě bodů a délky: 1. V grafické ploše rozbalte plovoucí strom FeatureManager. 2. Ve správci PropertyManager klikněte na záložku Profil a v části Primární typ člena klikněte na Člen Délka bodu. 3. V grafické ploše klikněte na každý bod v rozích skici šablona. 4. Ve správci PropertyManager zadejte 2700 mm u parametru Délka. 5. Klikněte na. 226

227 Svary Vytváření primárních členů ze segmentů cesty Chcete-li vytvořit primární členy ze segmentů cesty: 1. Klikněte na Segment cesty člena pro Typ primárního člena. 2. V grafické ploše klikněte na čtyři segmenty přímek, které tvoří skicu Přesah. 3. Klikněte na. Vytváření primárních členů z referenčních rovin Chcete-li vytvořit primární členy z referenčních rovin: 1. Klikněte na Referenční rovina člena pro Typ primárního člena. 227

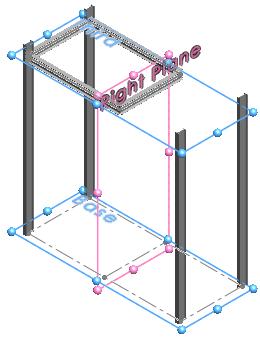

228 Svary 2. Pro Referenční sadu vyberte následující roviny pomocí rozbalení položky Referenční data ve stromu FeatureManager. Můžete také zobrazit roviny pomocí kliknutí na Zobrazit > Zobrazit/Skrýt > Roviny. a) V možnosti Počáteční/koncová rovina klikněte na Základní a Třetí. Tyto roviny jsou paralelní a definují délku členů. b) V možnosti Soubor rovin 1 klikněte na Pravá rovina. Tato rovina je kolmá a protíná Počáteční/koncovou rovinu. c) V možnosti Soubor rovin 2 klikněte na Přední-1 a Zadní. 228

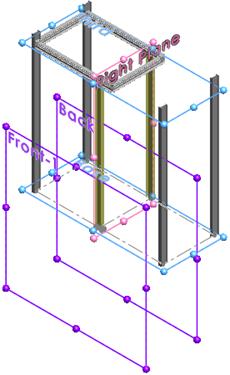

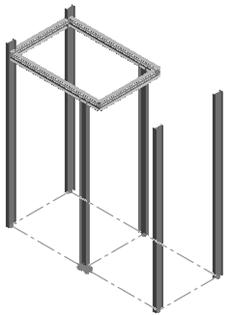

229 Svary Soubor rovin 2 protíná Soubor rovin 1. Definují umístění dvou členů, které jsou ve středu konstrukce. 3. Odepněte PropertyManager a klikněte na. Primární členy konstrukčního systému jsou dokončeny. 229

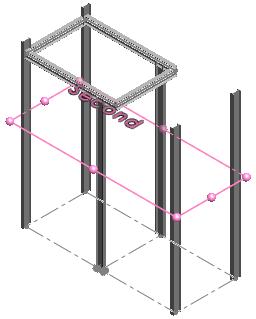

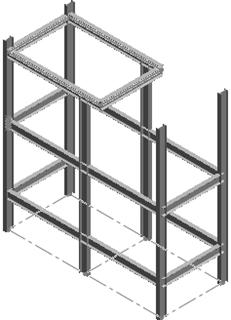

230 Svary Sekundární členy Sekundární členy můžete vytvořit těmito způsoby: Na rovině Mezi body Vytvoří člen na rovině mezi dvěma primárními členy. Vyberte rovinu a dva primární členy. Vytvoří člena mezi dvěma primárními členy. Kliknutím umístěte koncové body sekundárního člena. Polohu můžete odsadit pomocí určení vzdálenosti od primárních členů. Vytváření sekundárních členů z referenčních rovin Chcete-li vytvořit sekundární členy z referenčních rovin: 1. Na záložce Konstrukční systém klikněte na Sekundární člen. 2. Klikněte na příkaz Připojit v horní části správce PropertyManager. 3. Klikněte na Podpůrná rovina člena pro Typ sekundárního člena. 4. Pro Podpůrnou rovinu v plovoucím stromu FeatureManager vyberte možnost Sekundární. 5. Klikněte na Odkaz a klikněte na Páry členů. Odkaz vytvoří řetěz párů členů. Koncový bod jednoho páru členů je použit jako počátek dalšího páru členů v řetězci. 230

231 Svary 6. V grafické ploše vyberte první dva členy v možnosti Přesah, jak ukazuje obrázek. PropertyManager uvede tento pár členů jako Člen1, Člen9. 7. Vyberte zbývající svislé členy. 8. Klikněte pravým tlačítkem na Páry členů a kliknutím na Odstranit odstraníte Člen1, <vyberte> z následujícího seznamu: Člen1, Člen9 Člen9, Člen4 Člen4, Člen3 Člen3, Člen10 Člen2, Člen1 Člen1,<vyberte> Členy v seznamu se mohou lišit v závislosti na pořadí, ve kterém je vyberete. 9. Ve správci PropertyManager klikněte na Podpůrná rovina. 231

232 Svary 10. V plovoucím stromu FeatureManager kliknutím na rovinu První přidejte další úroveň sekundárních členů. 11. Klikněte na. Vytváření sekundárních členů mezi body a změna profilů Chcete-li vytvořit sekundární členy mezi body a měnit profily: 1. Klikněte na Člen Mezi body pro Typ sekundárního člena. 2. Změňte orientaci modelu kliknutím na Zobrazení (průhledné) > Levý pohled a vyberte zobrazené sekundární členy. 3. Nastavte pozici sekundárního člena kliknutím na šipky nahoru a dolů pro položky Člen 1 a Člen

233 Svary 4. Změňte profil sekundárního členu: a) Klikněte na záložku Profil. b) V poli Typ vyberte trubka obdélníkového průřezu - nakonfigurováno. c) Jako Velikost vyberte 70 x 40 x Změňte orientaci modelu kliknutím na Zobrazení (průhledné) > Izometrické. 6. Odepněte PropertyManager a klikněte na. 7. Kliknutím na Konstrukční systém v potvrzovacím rohu ukončíte režim konstrukčního systému. Zobrazí se PropertyManager Řízení rohu. V modelu se zvýrazní jednoduché rohy. Řízení rohu Když poprvé vytvoříte konstrukční systém, automaticky se otevře PropertyManager Řízení rohu. Ve správci PropertyManager jsou rohy seskupeny podle počtu členů, které se dotýkají v bodu a typu spojení. Rohy jsou také barevně kódovány, aby je bylo možné v grafické ploše snadněji identifikovat. Typ rohu Jednoduchý Dvojitý roh Komplexní Popis Pozice, ve které se dva členy dotýkají a segmenty jsou kolineární. Pozice, ve které dva členy protínají. Pozice, ve které se protínají tři členy. 233

234 Svary Možnosti oříznutí umožňují modifikovat a upravit spoje mezi konstrukčními prvky. U modelů se dvěma rohy a komplexními rohy můžete přiřadit konstrukční prvek jako ořezový nástroj a použít ho k přidání nebo odstranění materiálu přilehlých profilů. Úprava jednoduchých rohů Pro oříznutí existují dva způsoby: Oříznutí těla. Přizpůsobí protínající člen tvaru sousedních ploch přidáním nebo odebráním materiálu. Rovinné oříznutí. Odřízne protínající člen s rovinou v prvním kontaktu nebo plném kontaktu. První kontakt ořízne člen, když poprvé přijde do kontaktu se sousedními plochami. Plný kontakt je v případě, že člen je oříznut zarovnaně se sousedními plochami. Chcete-li provést úpravu jednoduchých rohů: 1. Změňte orientaci modelu kliknutím na Zobrazení (průhledné) > Levý pohled. 2. Na záložce Jednoduchý správce PropertyManager klikněte na Jednoduchý2. 3. Přibližte na průsečík rohu. Sekundární člen je oříznut na prvním kontaktu. 4. V Možnosti rovinného ořezu klikněte na Plný kontakt. Roh je oříznut zarovnaně se sousedními plochami. 5. Klikněte na. Oříznutí komplexních rohů Když přiřadíte profil jako nástroj oříznutí, profil se podle potřeby roztáhne v grafické ploše. Nástroj pro oříznutí a tělo nástroje můžete používat k přidávání nebo odebírání materiálu přilehlých profilů. 234
