1 Projekční podklady Dakon DOR N Dakon DOR 5N PRO AUTOMATICKÉ KOTLE NA TUHÁ PALIVA DOR N 4,5 15 kw 6 20 kw 7,5 25 kw Hnědé uhlí Černé uhlí Pelety DOR 5N 5,2 17,5 kw 7,3 25 kw Hnědé uhlí Pelety

2 Obsah 1 Obsah 1 Automatické teplovodní kotle na pevná paliva Typy a výkony Možné aplikace Hlavní znaky a výhody kotlů DOR N a DOR 5N automat Technický popis DOR N automatický kotel na tuhá paliva DOR 5N automatický kotel na tuhá paliva Předpisy a podmínky provozu Výtah z předpisů Zákon o ochraně ovzduší Provozní podmínky Ochrana proti korozi v otopné soustavě Typy používaných paliv Stanovení velikosti kotle Základní principy Soustavy se dvěma kotli Soustavy se samostatným kotlem Výpočet velikosti kotle Řídicí jednotka kotle ST-703 pro kotel DOR N ST-704 pro kotel DOR 5N Přídavné moduly pro řídicí jednotky ST-703 a ST Příklady zapojení otopné soustavy Informace ke všem uvedeným příkladům Bezpečnostní vybavení otopné soustavy Typická schémata zapojení otopné soustavy Instalace Doprava a manipulace Požadavky na umístění kotle Přívod spalovacího vzduchu Komín a spalinová cesta Termostatický pojistný ventil a bezpečnostní tepelný výměník Komponenty vybavení otopné soustavy Tlaková expanzní nádoba Zařízení pro zvýšení teploty vratné vody Termostaticky směšovač TV Využití nového příslušenství Dakon DOR N, DOR 5N - CZ (2018/08)

3 Automatické teplovodní kotle na pevná paliva 1 Automatické teplovodní kotle na pevná paliva 1.1 Typy a výkony Kotle DOR N se vyrábí ve výkonové řadě 15 kw, 20 kw a 25 kw. Kotle DOR 5N se vyrábí ve výkonové řadě 17 kw a 25 kw Mohou být použity v otopných soustavách s akumulačním zásobníkem i bez něj, se zásobníkem teplé vody nebo s kombinovaným zásobníkem různých velikostí 1.2 Možné aplikace Kotle DOR N a DOR 5N jsou vhodné do všech otopných soustav, které odpovídají normě ČSN EN Mohou být použity pro ústřední vytápění i ohřev teplé vody v rodinných domech nebo jiných objektech. Podle požadavku na zajištění dodávky tepla nebo provozních nákladů mohou být instalovány samostatně nebo v kombinaci s dalším zdrojem tepla. 1.3 Hlavní znaky a výhody kotlů DOR N a DOR 5N automat Spalování paliva v kotlích DOR N a DOR 5N Automat probíhá v ocelovém retortovém hořáku, kde je palivo podáváno šnekovým podavačem z velkého zásobníku. Optimálním návrhem hořáku a spalinových cest bylo dosaženo vysoké účinnosti spalování při produkci nízkých emisí. Kotle lze při instalaci snadno přestavět na levé nebo pravé provedení umístění zásobníku paliva včetně změny orientace otevírání dvířek. Přednosti kotlů Nízké emise Spalování paliva v retortovém hořáku při optimálních podmínkách umožňuje dosáhnout nízkých emisí spalin. Kotel DOR N Automat splňuje dle požadavků ČSN EN 303-5:2012 emisní třídu 5 pro pelety a třídu 4 pro hnědé i černé uhlí. Kotel DOR 5N Automat splňuje dle požadavků ČSN EN 303-5:2012 emisní třídu 5 pro pelety a třídu 4 pro uhlí. Dále pak kotel DOR 5N Automat splňuje limity nařízení 2009/125/ES o Ekodesignu pro obě paliva. Množství dodávaného vzduchu pro spalování je u kotle DOR 5N Automat měřeno průtokoměrem umístěným na ventilátoru. Podle aktuálního průtoku vzduchu je regulován výkon ventilátoru a tím je dosaženo požadovaného množství vzduchu a vysoké účinnost spalování. Díky průtokoměru je tak omezen vliv změn podtlaku ve spalinových cestách na kvalitu spalování. Vysoká účinnost Tepelné ztráty kotlů jsou minimalizovány tepelnou bezazbestovou izolací kotlového tělesa. Pohodlné ovládání Kotle jsou vybaveny řídicí jednotkou, která umožňuje nejen řízení provozu kotle podle podmínek provozu, ale rovněž řízení otopné soustavy. Regulace kotle DOR N Automat umožňuje řídit provoz 2 čerpadel v otopné soustavě a navolení režimu provozu pro toto řízení. Základní regulaci je možné doplnit přídavnými moduly a rozšířit tak funkčnost regulace např. o řízení směšovaného topného okruhu, prostorovým termostatem, vzdálené řízení atd. Základní regulací kotle DOR 5N Automat je možné ovládat směšovací ventil a 3 čerpadla v otopné soustavě, kde řízení jednoho čerpadla je určeno pevně pro otopnou soustavu (pro krátký okruh) a u zbývajících 2 čerpadel je možné režim provozu zvolit (TV, směšovací ventil, druhé čerpadlo otopné soustavy, cirkulační a případně podlahové čerpadlo). Tuto regulaci je možné stejně jako u kotlů DOR N Automat dále rozšířit o přídavné moduly pro řízení dalších směšovaných okruhů v otopné soustavě, prostorové termostaty, moduly vzdálené komunikace. Výkon obou typů kotlů je řízen algoritmem zpid, kterým se dosahuje konstantní požadovaná teplota otopné vody na výstupu kotle (regulací výkonu kotle na základě rozdílu požadované a aktuálně dosažené teploty otopné vody s ohledem na stanovený limit teploty spalin). V případě potřeby je v regulacích kotlů umožněno vypnutí regulace zpid a tím provoz s pevně stanoveným výkonem a útlumovým režimem v případě dosažení požadované teploty otopné vody nebo teploty prostoru, pokud je připojen prostorový termostat. Dakon DOR N, DOR 5N - CZ (2018/08) 3

4 Automatické teplovodní kotle na pevná paliva Bezpečnost Kotle jsou vybaveny řadou prvků, které zajišťují bezproblémový a bezpečný provoz. Je kontrolována funkce teplotních čidel, provoz ventilátoru a podavače. V případě indikace poruchového stavu je tento signalizován výstražnou hláškou s popisem na displeji řídicí jednotky a u závažných poruch je doprovázen zvukovým signálem. V případě poruch na daném zařízení je toto blokováno do odstranění poruchy. (např. v případě poškození čidla TV je k dispozici pouze vytápění). Kotel je chráněn proti prohoření paliva do zásobníku v případě netěsnosti zásobníku kontaktním spínačem kontrolujícím uzavření víka zásobníku, teplotním čidlem umístěným na vnější části podavače pro kontrolu teploty v podavači a ochranou nezávislou na elektrické energii a to kanystrem s parafínovou pojistkou, která uhasí palivo v případě nárůstu teploty v oblasti ústí zásobníku do podavače. Maximální teplota otopné vody v kotli je omezena na 80 C, kde při překročení nastavené teploty je kotel přepnut do režimu útlumu. V případě dosažení teploty cca 90 C je vypnuto podávání paliva a ventilátor a je spuštěno čerpadlo topného okruhu pro ochlazení kotle. V případě dalšího nárůstu teploty je aktivován bezpečnostní termostat STB a kotel je blokován až do odstranění závady. Kotle DOR N a DOR 5N automat jsou certifikovány podle EN303-5:2012 jako zařízení s možností rychlého vypnutí a tudíž není nutná instalace dodatečného zařízení pro odvod přebytečného tepla. Pohon podavače je u kotle DOR N Automat chráněn střižnou pojistkou, která odstaví pohon v případě zablokování šneku podavače a následně řídicí jednotka zastaví provoz na základě indikace chyby otáček podavače. U kotle DOR 5N Automat je pohon podavače zabezpečen teplotní pojistkou, která po překročení teploty přeruší provoz pohonu a řídicí jednotka zastaví provoz kotle do odstranění poruchy. Pohon podavače kotle DOR 5N Automat je vybaven reverzním chodem pro případy zablokování, což usnadňuje opětovné zprovoznění kotle v případě zablokování šneku podavače. 4 Dakon DOR N, DOR 5N - CZ (2018/08)

5 Technický popis 2 Technický popis 2.1 DOR N automatický kotel na tuhá paliva Obecně Kotel pracuje v automatickém provozu s automatickým přísunem paliva k hořáku Přísun paliva a spalovací proces jsou řízeny regulací na základě teploty kotle a teploty spalin Systém je vybaven bezpečnostním omezovačem teploty, který přeruší přívod paliva a vzduchu do kotle Opláštění kotle je vyplněné izolačním materiálem, který tak snižuje ztráty způsobené sáláním při provozu a udržování kotle v pohotovostním stavu Kotel je podle ČSN EN 303-5: 2013 ohodnocen jako systém s možností rychlého vypnutí. Proto kotel nemusí být vybaven bezpečnostním výměníkem tepla, ale je možné ho dovybavit Sofistikovaná řídicí jednotka algoritmem zpid pro řízení výkonu kotle na základě teploty otopné vody a spalin Možnost připojení až 2 modulů pro řízení směšovacího okruhu Možnost řízení SMS zprávami nebo přes internet Možnost umístit zásobník paliva z pravé nebo levé strany Výstupní výkon Kotle se vyrábějí s výstupním jmenovitým výkonem 15 kw, 20 kw a 25 kw. Zvláštní znaky kotle Těleso výměníku je vyrobeno z kvalitní kotlové oceli. Pro zvýšení kvality spalování jsou v kotli umístěny keramické cihly Horizontální spalinové cesty s vířičem Princip funkce kotle Kotel pracuje na principu spalování paliva v retortovém hořáku. Palivo je přiváděno do spalovacího prostoru pomocí šnekového podavače. Jeho provoz je řízen řídicí jednotkou periodickým zapínáním a vypínáním. Poměr mezi dobou podávání a pauzou je dán požadovaným výkonem kotle. Vzduch pro spalování je přiváděn pomocí ventilátoru. Příslušné množství vzduchu je dáno rychlostí ventilátoru, který je také plynule řízen řídicí jednotkou. Takto je možno regulovat výkon kotle v rozsahu %. Protože zapálení paliva je nutno provést ručně, je kotel vybaven režimem útlumu, do kterého automaticky přechází při teplotě otopné vody vyšší o 5 C nad požadovanou. Při režimu útlumu je udržována žhavá vrstva paliva na roštu pro opětovný požadavek na teplo do otopné soustavy (při teplotě 3 C nad požadovanou přechází zpět do režimu PID provoz). Obr. 2 Hlavní části kotle DOR N Automat 1 Řídicí jednotka 2 Tepelný výměník 3 Pohon podavače paliva 4 Šnekový podavač paliva 5 Ventilátor 6 Hasící systém 7 Spalovací prostor s popelníkem 8 Zásobník paliva Obr. 1 Kotel na tuhá paliva DOR N Automat Dakon DOR N, DOR 5N - CZ (2018/08) 5

6 Technický popis Připojovací rozměry kotle DOR N Automat Obr. 3 Připojovací rozměry kotle DOR N Automat Přípojky VK výstup otopné vody z kotle RK vstup vratné vody do kotle EL MV plnicí a vypouštěcí ventil měřicí místo teploty 6 Dakon DOR N, DOR 5N - CZ (2018/08)

7 Technický popis Zkratka Jednotka Typ kotle Výška celkově H G mm Výška připojení odtahu spalin H AA mm Výška zpátečky do kotle H RK mm Výška výstupu z kotle H VK mm Výška bezpečnostního výměníku tepla H SWT mm Výška vstupu do kotle/vypouštění H EL mm Délka celkem L G mm Délka připojení odtahu spalin L AA mm Šířka celková B G mm 66, Připojení odtahu spalin D AA mm Připojení otopné vody VR/VK palce G 6/4 vnější závit Přípojka bezpečnostního výměníku tepla S WT palce G 1 vnitřní závit Měřící místo M V palce G 1/2 vnitřní závit Tab. 1 Připojovací rozměry kotle DOR N Automat Dakon DOR N, DOR 5N - CZ (2018/08) 7

8 Technický popis Technické údaje kotle DOR N Automat Jednotka Typ kotle Výkon kotle kw 4, , Obsah vody l Hmotnost prázdná kg Účinnost % Teplota kotlové vody min/max C 65/80 65/80 65/80 Min. teplota vratné vody C Přípustný provozní tlak bar Max. zkušební tlak bar 4,5 4,5 4,5 Obsah zásobníku l Napájecí napětí ~V/Hz 230/50 230/50 230/50 Max. příkon bez externích zařízení W Hladina akustického tlaku db(a) Spotřeba el. energie při Jmenovitý výkon W Minimální výkon W Roztápění W Pohotovostní stav W Palivo hnědé uhlí 21 MJ/kg Jmenovitý tepelný výkon kw Spotřeba při jmen. výkonu cca kg/h Doba hoření cca h Třída kotle Palivo černé uhlí 30 MJ/kg Jmenovitý tepelný výkon kw Spotřeba při jmen. výkonu cca kg/h Doba hoření cca h Třída kotle Palivo pelety A1 18 MJ/kg Jmenovitý tepelný výkon kw Spotřeba při jmen. výkonu cca kg/h 5,8 6,2 7,8 Doba hoření cca h Třída kotle Tab. 2 Technické údaje Hydraulická tlaková ztráta Obr. 4 Hydraulická tlaková ztráta kotle DOR N Automat 8 Dakon DOR N, DOR 5N - CZ (2018/08)

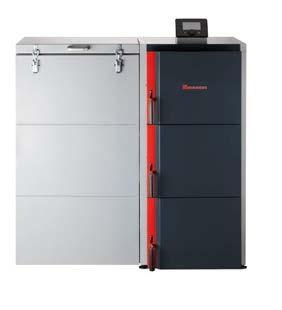

9 Technický popis 2.2 DOR 5N automatický kotel na tuhá paliva Obecně Kotel pracuje v automatickém provozu s automatickým přísunem paliva k hořáku Přísun paliva a spalovací proces jsou řízeny zpid regulací na základě teploty otopné vody z kotle a teploty spalin Systém je vybaven bezpečnostním omezovačem teploty, který přeruší přívod paliva a vzduchu do kotle Opláštění kotle je vyplněné izolačním materiálem, který tak snižuje ztráty způsobené sáláním a udržováním kotle v pohotovostním stavu Kotel je podle ČSN EN 303-5: 2012 ohodnocen jako systém s možností rychlého vypnutí. Proto kotel nemusí být vybaven bezpečnostním výměníkem tepla Výstupní výkon Kotle se vyrábějí s výstupním jmenovitým výkonem 17 kw a 25 kw Zvláštní znaky kotle Kotel je vybaven průtokoměrem vzduchu, který reguluje výkon ventilátoru (přísun vzduchu) pro zvýšení účinnosti spalování Spalovací prostor je vyložen keramickými a izolačními díly pro dopálení těkavých látek a tím zvýšení účinnosti spalování Vertikální trubkový výměník s turbulátory pro zvýšení účinnosti kotle a odloučení prachových částic Řídicí jednotka s algoritmem zpid pro řízení výkonu kotle na základě teploty otopné vody a spalin Integrovaná regulace pro jeden směšovací okruh (včetně ekvitermní regulace) a regulace 3 čerpadel otopné soustavy s možností volby režimu provozu Možnost připojení až 2 modulů pro řízení dalších směšovacích okruhů Možnost řízení otopné soustavy SMS zprávami nebo přes internet Možnost připojení modulu automatického zapalování (pouze pro verzi 25 kw) Možnost umístit zásobník paliva z pravé nebo levé strany Obr. 5 Kotel na tuhá paliva DOR 5N Automat Princip funkce kotle Kotel DOR 5N Automat pracuje na principu spalování paliva v retortovém hořáku. Palivo je přiváděno do spalovacího prostoru pomocí šnekového podavače. Jeho provoz je řízen řídicí jednotkou periodickým zapínáním a vypínáním. Poměr mezi dobou podávání a pauzou je dán požadovaným výkonem kotle a zvolením typu paliva. Vzduch pro spalování je přiváděn pomocí ventilátoru. Příslušné množství vzduchu je dáno rychlostí ventilátoru, který je také plynule řízen řídicí jednotkou na základě měření průtokoměrem umístěným na ventilátoru. Takto je možno regulovat výkon kotle v rozsahu %. Protože zapálení paliva je nutno provést ručně, je kotel vybaven režimem útlumu, do kterého kotel automaticky přechází při teplotě otopné vody vyšší než 5 C nad požadovanou. Při režimu útlumu je udržována žhavá vrstva paliva na roštu pro opětovný požadavek na teplo do otopné soustavy (při teplotě 3 C nad požadovanou přechází opět do režimu PID provoz). Dakon DOR N, DOR 5N - CZ (2018/08) 9

10 Technický popis 1 Těleso výměníku 2 Řídicí jednotka 3 Spalovací komora 4 Dvířka 5 Popelník 6 Prstenec pro spalování pelet 7 Vnitřní část hořáku s roštem 8 Stavitelné nohy 9 Ventilátor s průtokoměrem 10 Pohon podavače 11 Zásobník paliva Obr. 6 Hlavní části kotle Připojovací rozměry kotle DOR 5N Automat Obr. 7 Připojovací rozměry kotle DOR 5N Automat Přípojky VK výstup otopné vody z kotle RK vstup vratné vody do kotle EL MV plnicí a vypouštěcí ventil měřící místo teploty 10 Dakon DOR N, DOR 5N - CZ (2018/08)

11 Technický popis Zkratka Jednotka Typ kotle Výška kotle H G mm Výška celkově včetně řídicí jednotky H K mm Výška připojení kouřovodu H AA mm ,5 Výška zpátečky do kotle H RK mm ,5 Výška výstupu z kotle H SWT mm Výška vypouštění kotle H EL mm 89 75,5 Délka celkem L G mm 900 Délka kotle bez připojení kouřovodu L 1 mm 700 Délka připojení kouřovodu L AA mm 85 Šířka celková B G mm 1205 Šířka zásobníku paliva B V mm 640 Šířka kotle B K palce 553 Ø připojení kouřovodu D AA palce 150 (145) Přípojka vypouštění kotle EL palce G 1/2, vnitřní závit Připojení otopné vody RK/VK palce G 6/4, vnější závit Měřicí místo M V - G 1/2 Tab. 3 Připojovací rozměry kotle DOR 5N Automat Dakon DOR N, DOR 5N - CZ (2018/08) 11

12 Technický popis Technické údaje kotle DOR 5N Automat Jednotka Výkon kotle kw 5,2 17,5 7,3 25 Palivo - hnědé uhlí / pelety Třída kotle dle EN303-5 (hnědé uhlí/pelety) - 4 / 5 Účinnost dle EN303-5 % Ekodesign dle nařízení EU 2015/ ano Sezónní účinnost dle EU 2015/1189 (ŋ s ) % 78 / / 82 Třída účinnosti - C / A+ B / A+ Hmotnost (netto) kg Obsah vody l Maximální provozní tlak bar 3 3 Teplota otopné vody Min. - Max. C Min. teplota vratné vody C Teplota spalin při jmenovitém výkonu C 122 / / 106 Teplota spalin při minimálním výkonu C 79 / / 68 Potřebný tah komína Pa Napájecí napětí ~V / Hz 230 / / 50 Max. příkon bez externích zařízení W Hladina akustického tlaku db (A) < 60 < 60 Spotřeba el. energie při Jmenovitý výkon/minimální výkon W 38 / / 15 Pohotovostní režim W 3 3 Palivo hnědé uhlí 21 MJ/kg Jmenovitý tepelný výkon kw 17,5 25 Spotřeba při jmen. výkonu cca kg/h 3,2 4,5 Doba hoření cca h Palivo pelety A1 17 MJ/kg Jmenovitý tepelný výkon kw Spotřeba při jmen. výkonu cca kg/h 4 5,9 Doba hoření cca h Tab. 4 Technické údaje kotle DOR 5N Automat Hydraulická tlaková ztráta Obr. 8 Hydraulická tlaková ztráta kotle DOR 5N Automat 12 Dakon DOR N, DOR 5N - CZ (2018/08)

13 Předpisy a podmínky provozu 3 Předpisy a podmínky provozu 3.1 Výtah z předpisů Zde uvedené předpisy a normy platí pro Českou republiku. V legislativě jiných zemí lze nalézt obdobné předpisy, případně normy, které se zabývají podmínkami provozu tepelných zařízení na tuhá paliva. Podle normy ČSN EN jsou kotle DOR N a DOR 5N kotle se samočinnou dodávkou paliva. Jsou vhodné pro pracovní tlak podle technických parametrů a do otopných soustav, které vyhovují požadavkům normy ČSN EN Otopná soustava musí být navržena a provozována s ohledem na: Technické stavební předpisy a normy Zákonné předpisy Místní předpisy Instalace, připojení na komín, napájení, uvedení do provozu, stejně jako údržba a opravy musí být prováděny pouze pracovníky s odpovídající kvalifikací. 3.2 Zákon o ochraně ovzduší Zákon o ochraně ovzduší 201/2012 Sb. se zabývá předcházením znečišťování ovzduší, snižování úrovně znečištění tak, aby byla omezena rizika pro lidské zdraví způsobená znečištěním ovzduší. Tento zákon stanovuje maximální limity znečišťujících látek v průběhu platnosti zákona. Dále nařizuje kontrolu kotlů na pevná paliva jednou za 2 roky, kdy se kontroluje stav zařízení, způsob jeho provozu, používané palivo. Kontrolu provádí technik, vyškolený výrobcem, výstupem je protokol o provedené prohlídce, který potom slouží uživateli jako doklad místním úřadům. Kotle DOR N a DOR 5N vyhovují limitům uvedených v příloze 11 tohoto zákona. 3.3 Provozní podmínky Požadavek na provozní podmínky Provozní podmínky, které jsou uvedeny v tabulkách technických dat, jsou částí záručních podmínek kotlů. Tyto provozní podmínky musí být zajištěny prostřednictvím vhodného hydraulického okruhu a řízením kotlového okruhu. Požadavek na kvalitu otopné vody je rovněž součástí záručních podmínek. Provozní podmínky pro zvláštní aplikace musí být projednány s výrobcem. S ohledem na konstrukci výměníků a teplotu spalin kotlů DOR N a DOR 5N platí tyto základní požadavky na teplotu otopné vody. DOR N Automat Minimální teplota topné vody 65 C Minimální teplota vratné vody 55 C DOR 5N Automat: Minimální teplota topné vody 70 C Minimální teplota vratné vody 60 C Z důvodu zamezení dehtování kotle a to hlavně při spalování uhlí je vhodné nastavit požadovanou teplotu otopné vody v kotli na co nejvyšší hodnotu a pro regulaci teploty otopné vody pro vytápění objektu použít další vhodné zařízení (například použitím 3-cestného nebo 4-cestného směšovacího ventilu s ekvitermním řízením, které umožnuje základní regulace kotle DOR 5N a nebo přídavné moduly ST-431 a ST-61). Kotle DOR N i DOR 5N jsou dle EN303-5:2012 certifikovány i na snížený 30% výkon, tzn. není nutná montáž vyrovnávací akumulační nádrže. Kotle DOR N i DOR 5N jsou podle ČSN EN 303-5: 2012 certifikovány jako kotle s možností rychlého vypnutí. Proto kotle nemusí být vybaveny bezpečnostním zařízením pro odvod přebytečného tepla Připojení k elektrické síti Oznamovací povinnost V místních předpisech může být zakotvena povinnost oznámit záměr instalace zařízení na tuhá paliva obecnímu úřadu. V každém případě musí být provedena výchozí revize spalinové cesty, jejíž součástí musí být i technický výpočet komína a vzduchových cest. Čištění a údržba Podle Nařízení vlády 91/2010 Sb. musí být prováděno pravidelné čištění a kontrola spalinových cest. Čištění může provádět sám provozovatel 3x do roka, o čištění provádí záznam. Kontrolu spalinové cesty (kouřovodu a komína) a výběr tuhých znečišťujících částic a kondenzátu, musí provést kominík jednou ročně. Doporučujeme uživateli uzavřít smlouvu o údržbě zařízení s místní odbornou firmou. Pravidelná údržba je předpokladem spolehlivého, ekonomického a bezpečného provozu zařízení. Kotle jsou určeny pro instalaci do základního prostředí AA5/AB5 dle ČSN Připojují se do zásuvky 230 V/10 A, která musí zůstat přístupná pro nutné odpojení kotle od sítě v případě např. opravy kotle. Zásuvkový okruh musí být chráněn proudovým chráničem s vybavovacím proudem 30 ma. Dakon DOR N, DOR 5N - CZ (2018/08) 13

14 Předpisy a podmínky provozu 3.4 Ochrana proti korozi v otopné soustavě Spalovací vzduch Vzduch pro spalování musí být přiveden z venkovního prostoru vytvořením vhodného průduchu. Velikost průduchu je nutno stanovit výpočtem, pro prvotní účely pro kotle do 50 kw je možno uvažovat s průřezem průduchu 1 dm2 na 10 kw instalovaného výkonu. Spalovací vzduch nesmí být silně znečištěn prachem a nesmí obsahovat žádné halogenované sloučeniny. V opačném případě hrozí, že spalovací komora a další teplosměnné plochy mohou být poškozeny. Halogenované sloučeniny jsou silně korozivní. Tyto jsou obsaženy ve sprejích, ředidlech, čistících a odmašťovacích prostředcích a rozpouštědlech. Přívod spalovacího vzduchu musí být navržen tak, aby nemohl být nasáván např. z chemických čistíren nebo lakoven. Na rozvod vzduchu přímo v kotelně se vztahují zvláštní požadavky Přídavná ochrana proti korozi K poškození otopného zařízení korozí dochází, pokud má kyslík možnost průniku do otopné vody. To je možné, např. při podtlaku v otopné soustavě, kdy je expanzní nádoba příliš malá, nebo jsou v soustavě použity plastové trubky bez kyslíkové bariéry. Pokud otopná soustava nemůže být provedena jako uzavřená, bez trvalého přístupu kyslíku, je nutno provést dodatečná protikorozní ochranná opatření. Vhodná opatření zahrnují změkčenou vodu, chemikálie vázající kyslík nebo chemikálie, které tvoří povlak na povrchu materiálu (např. podlahové vytápění s plastovými trubkami). Aby nedošlo k poškození otopné soustavy, musí mít chemické přísady prohlášení výrobce o vhodnosti jejich použití pro danou aplikaci. Tam, kde se přístupu kyslíku nelze zabránit (např. u podlahového vytápění s potrubím propustným pro kyslík), se doporučuje soustavu oddělit pomocí výměníku tepla. 3.5 Typy používaných paliv Automatické kotle se šnekovým podavačem jsou určeny pro spalování předepsaného paliva: Typ paliva Hnědé uhlí - ořech 2 Černé uhlí - ořech (pouze DOR N) Dřevěné pelety Zrnitost mm Ø 6-14 Délka mm - - max. 30 Výhřevnost MJ/kg min. 17 min. 30 min. 17 Obsah vody % max. 20 max. 20 max. 12 Obsah popele % max. 12 max. 6,5 max. 1,5 Obsah síry % max. 0,9 max. 0,7 - Měrná sirnatost g/mj max. 0,5 - - Obsah prachu % max. 10 max. 10 max. 10 Teplota tání popela C min min min Obsah bitumenů % max. 3,5 - - Tab. 5 Předepsané druhy paliva Pelety musí odpovídat normě ČSN EN ISO (A1), uhlí normě ČSN Kotel se nesmí používat pro spalování odpadků. Použití jiných než předepsaných paliv je zakázáno. V kotli není dovoleno spalovat palivo na roštu, např. kusové dřevo, uhlí mimo předepsanou zrnitost. Při skladování a umístění paliva je nutno dodržet tyto požadavky: pro správné spalování je nutno používat suché palivo, skladované minimálně pod přístřeškem, lépe v samostatné, suché místnosti pokud je palivo skladováno ve stejné místnosti jako kotel, musí být mezi kotlem a palivem vzdálenost min mm 14 Dakon DOR N, DOR 5N - CZ (2018/08)

15 Stanovení velikosti kotle 4 Stanovení velikosti kotle 4.1 Základní principy Uživatel automatického kotle na tuhé palivo očekává spokojenost s provozem otopné soustavy, s jeho účinností a pohodlím obsluhy. Pro stanovení potřebného výkonu kotle na tuhá paliva je nutno zahrnout mnohem více vlivů, než při obdobném výpočtu kotle na plyn nebo olej. Například při spalování pelet v retortovém hořáku může být problematické velké předimenzování výkonu kotle, kde v případech dlouhodobého setrvání kotle v režimu útlumu dochází ke tvorbě strusky a nápeků v oblasti retorty hořáku a následné blokaci šnekového podavače. Z tohoto důvodu by měla být výkonová verze kotle do otopné soustavy zvolena tak, aby požadavek na výkon kotle odpovídal možnému rozsahu regulace výkonu od 30 % do 100 % s minimálním provozem v režimu útlumu. Další možností, jak eliminovat dlouhodobé režimy útlumu při spalování pelet bez úplného přerušení provozu kotle může být například navržení vhodné velikosti vyrovnávací akumulační nádrže nebo velikost nádrže teplé vody. Regulace kotlů DOR 5N umožnují nastavení požadavku otopné vody i teplé vody zvlášť pro jednotlivé hodiny daného dne v týdnu. Tímto je možné vybalancovat také výkon kotle a v případě sníženého požadavku na vytápění objektu, akumulovat přebytečné teplo, např. v zásobníku teplé vody. Na návrh má zásadní vliv požadavek na noční útlum a ranní výkonovou špičku nebo požadavek na přípravu teplé vody mimo topnou sezónu. Ze strany kotle se musí také zahrnout potřebná doba náběhu kotle. Kotel je schopen dosáhnout plného výkonu ze studeného stavu až po určité době, není výjimkou i 45 minut. V zásadě jsou možné dva typy návrhu: Kotel na tuhá paliva je v zapojení s druhým, plně automatickým tepelným zdrojem, např. plynovým nebo elektrickým kotlem Samostatný kotel na tuhá paliva, jehož provoz není zálohován jiným tepelným zdrojem 4.2 Soustavy se dvěma kotli V soustavě se dvěma kotli je kotel na tuhá paliva zálohován druhým automatickým kotlem. Zálohový zdroj může pokrýt spotřebu tepla v době, kdy kotel na tuhá paliva nemá při startu potřebný výkon nebo došlo k dohoření paliva. V tomto případě nemusí být kotel předimenzován, Akumulační zásobník o potřebném objemu zajistí optimální provoz kotle. V některých otopných soustavách může být kotel na tuhá paliva použitý jako záložní, používá se pouze při venkovních teplotách nižších než např. -12 C (pouze několik dnů v topné sezóně) a vypomáhá primárnímu zdroji tepla, např. tepelnému čerpadlu. 4.3 Soustavy se samostatným kotlem Pokud je kotel na tuhá paliva jediným zdrojem tepla nebo musí být provozován samostatně, je nutno řešit lehké předimenzování kotle. Nejpřesnější je výpočet tepelných ztrát autorizovaným projektantem podle stavební dispozice objektu, použitých materiálů, konstrukcí a přesných rozměrů. V některých případech se ale odhadovaná spotřeba může výrazně lišit od skutečnosti. Opět je nutno respektovat specifické vlastnosti kotlů na tuhá paliva. Každý kotel je vybaven určitou velikostí zásobníku paliva, který určuje dobu hoření kotle. Tato doba je určena dobou hoření kotle při jmenovitém výkonu. Při reálném provozu však není možno kotel provozovat nepřetržitě (je nutné např. týdenní čištění vyžadující vychladnutí kotle), příslušné potřebné teplo je nutno získat jiným způsobem. Jako možné řešení je navržení akumulační nádrže v otopné soustavě. 4.4 Výpočet velikosti kotle Výpočet otopné soustavy vychází z tepelných ztrát objektu a případné potřeby dalších energií. Výpočet proto musí provést projektant v oboru topenářské techniky, který stanoví na základě tepelných vlastností objektu, velikosti jednotlivých místností, uvažovaného druhu otopných těles požadovaný výkon kotle. Pro orientační představu je možno použít informativní vzorec: P * 0,13 + V * 0,05 Výkon kotle Q = P vytápěná plocha objektu [m 2 ] V vytápěný objem objektu [m 3 ] Q požadovaný výkon kotle [kw] Tento vzorec uvažuje obvyklé tepelné ztráty běžných starších objektů. Podrobný výpočet se však může výrazně lišit. Dakon DOR N, DOR 5N - CZ (2018/08) 15

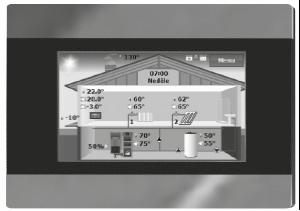

16 Řídicí jednotka kotle 5 Řídicí jednotka kotle 5.1 ST-703 pro kotel DOR N Regulátor ST-703 je navržen pro řízení kotlů se šnekovým podavačem paliva. Řídí vlastní provoz kotle, podávání paliva a rychlost ventilátoru, dále umožňuje řídit čerpadlo ÚT a čerpadlo pro ohřev zásobníku TV. Regulátor využívá PID regulační algoritmus, kdy vypočítává potřebný výkon ventilátoru na základě teploty otopné vody a teploty spalin Výhodou tohoto regulátoru je jednoduchá obsluha, uživatel provádí veškeré změny parametrů pomocí otočného spínače. Možnosti volby jsou: čerpadlo otopné soustavy čerpadlo pro přípravu TV v zásobníku (toto čerpadlo je možno přepnout jako druhé čerpadlo otopné soustavy) směšovaný otopný okruh při použití přídavného modulu (až 2x) řízení pomocí GSM telefonu řízení přes internet řízení pomocí prostorového regulátoru (On/Off, datový typ RS) řídicí jednotka je vybavena vlastní diagnostikou Regulátor využívá PID regulační algoritmus, kdy vypočítává potřebný výkon ventilátoru a podavače paliva na základě rozdílu zadané a aktuální teploty otopné vody a teploty spalin. Tím dochází k plynulé regulaci kotle v rozmezí nastaveného minimálního a nominálního výkonu kotle. V případě překročení zadané teploty otopné vody o 5 C (např. z důvodu rozpojení prostorového termostatu a požadavku na snížení teploty otopné vody) přechází regulace do režimu udržování, kde je v maximální možné míře výkon kotle utlumen a regulací je pouze udržována žhavá vrstva paliva v odpovídající oblastí na roštu hořáku pro opětovný start. Výhodou tohoto regulátoru je jednoduchá obsluha, uživatel provádí veškeré změny parametrů pomocí otočného spínače. Dále je výhodou možnost regulace otopné soustavy viz následující body: 1x čerpadlo otopné soustavy 1x pohon směšovacího ventilu 2x přídavné čerpadlo s možností volby řízení: - Čerpadlo TV - Čerpadlo ventilu - Druhé čerpadlo otopné soustavy - Podlahové čerpadlo - Cirkulační čerpadlo (pro TV) Rozšíření funkcí příslušenstvím: směšovaný otopný okruh při použití přídavného modulu ST-431 (až 2x) řízení pomocí GSM telefonu řízení přes internet řízení pomocí prostorového regulátoru (On/Off, datový typ RS) modul automatického zapalování (pro verzi 25kW) Řídicí jednotka je vybavena vlastní diagnostikou Obr. 9 Řídicí jednotka ST Rozhraní USB pro aktualizaci SW 2 Displej 3 Otočný spínač 4 Tlačítko Exit 5 Tlačítko pohotovostního režimu 5.2 ST-704 pro kotel DOR 5N Regulátor ST-704 je navržen pro řízení kotlů se šnekovým podavačem paliva. Řídí vlastní provoz kotle, podávání paliva a rychlost ventilátoru, dále umožňuje řídit čerpadlo ÚT a čerpadlo pro ohřev zásobníku TV. Obr. 10 Řídicí jednotka ST Dakon DOR N, DOR 5N - CZ (2018/08)

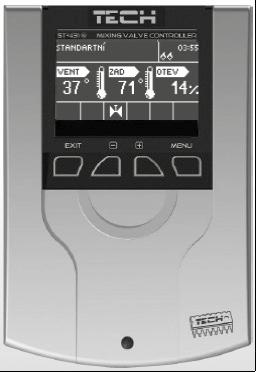

17 Řídicí jednotka kotle 5.3 Přídavné moduly pro řídicí jednotky ST-703 a ST-704 Modul pro řízení směšovaného okruhu ST-431 Modul ST-431n je určen pro obsluhu směšovacího ventilu (tří nebo čtyřcestného) s možností připojení přídavného čerpadla ventilu. Po připojení venkovního čidla umožňuje regulovat výstupní teplotu za ventilem podle ekvitermní křivky. Provoz ventilu je možno řídit pomocí prostorového termostatu. Modul umožňuje regulaci teploty výstupní vody týdenním programem s rozlišením jedné hodiny. Při použití čtyřcestného ventilu je možná regulace teploty vratné vody do kotle. Prostorový termostat On/Off ST-290 Prostorový termostat umožňuje řídit teplotu kotlové vody. Je dostupný i v bezdrátové verzi. Při dosažení teploty v místnosti (rozpojení termostatu) se může snížit teplota kotlové vody o nastavenou hodnotu nebo vypnout čerpadlo soustavy. Termostat může řídit teplotu v časovém týdenním programu. V principu je možno použít libovolný dvoubodový regulátor s beznapěťovým kontaktem. Obr. 13 Prostorový termostat ST-290 Obr. 11 Modul směšovaného okruhu ST-431n Modul pro řízení kotle mobilním telefonem GSM ST-65 Modul GSM umožňuje dálkově kontrolovat provoz kotle pomocí mobilního telefonu prostřednictvím SMS zpráv. Je možno zjistit aktuální stav otopné soustavy, případné alarmy (poruchy). Je možno měnit nastavení požadovaných teplot otopné soustavy teploty kotle, TV nebo teploty na směšovacím ventilu. Mimo informací o soustavě a kotli, je možno měřit dvě nezávislé teploty (např. v místnosti), zasílat alarmy, pokud jsou tyto teploty mimo nastavený rozsah. Další možnost je ovládat jedno zařízení (např. záložní zdroj) nebo vysílat informaci o změně stavu samostatného vstupu (např. poplachové zařízení) Datový prostorový regulátor ST-280 Tech RS Prostorový regulátor ST-280 je určen pro řízení a kontrolu teplot v otopné soustavě, teplé vody (TV) a teploty v místnosti. Dodatečně může realizovat program týdenního vytápění nebo spolupracovat se směšovacími ventily (prostřednictvím modulů ST-431). Zařízení je vybavené rodičovským zámkem proti nežádoucím změnám v nastavení, budíkem a množstvím jiných užitečných funkcí. Použití regulátoru umožňuje pohodlné ovládání teploty v domě (oběh ÚT) a teploty TV přímo z bytu, bez nutnosti vstupu do kotelny. Velký, snadno čitelný, barevný grafický displej s podsvětlenou dotykovou obrazovkou zjednodušuje čtení a nastavování změn parametrů regulátoru. Datový regulátor Tech RS může být v soustavě zapojen pouze jeden. Obr. 14 Prostorový regulátor ST-280 Tech RS Obr. 12 Modul řízení GSM telefonem ST-65 Dakon DOR N, DOR 5N - CZ (2018/08) 17

18 Příklady zapojení otopné soustavy 6 Příklady zapojení otopné soustavy 6.1 Informace ke všem uvedeným příkladům Připojení kotle na tuhá paliva do hydraulického systému vyžaduje respektování určitých pravidel. Kromě zákonných požadavků a technických pravidel pro instalaci takovéhoto zařízení, je velmi důležité nejprve konzultovat požadavky uživatele na provoz otopné soustavy. Kotel na tuhá paliva je možno provozovat samostatně nebo v kombinaci s dalším zdrojem tepla, od toho se odvíjí vybavení soustavy provozními prvky, bezpečnostním zařízením, případně řídicím systémem. Kotel smí být připojen do samostatného komína odpovídající třídy pro mokrý provoz a teploty nad 250 C dle normy ČSN Uvedená hydraulická zapojení jsou doporučená pro zajištění spolehlivého provozu otopné soustavy. Pro všechny příklady otopné soustavy platí: uspořádání soustavy je nutno chápat pouze jako doporučení uvedená zapojení nemusí být úplná při návrhu soustavy musí být dodrženy všechny místně platné předpisy a pokyny / směrnice týkající se instalace soustavy a dimenzování jednotlivých prvků soustavy Hydraulické zapojení Směšovací ventily otopných okruhů Soustavy s kotlem na tuhá paliva, s akumulačním nebo kombinovaným zásobníkem by měly být vybaveny regulací otopného okruhu se směšovačem. Tyto směšovací ventily jsou nabízeny v různém provedení i pohony pro rychlou instalaci. Optimální využití akumulačního zásobníku je možné pouze s regulací směšovačem na straně otopné vody. Čerpadla otopných okruhů Nařízení komise ES č. 641/2009 upravuje použití čerpadel pro otopné soustavy. Od 1. ledna 2013 musí mít bezucpávková samostatná oběhová čerpadla, s výjimkou čerpadel výslovně navržených pro primární okruhy tepelných solárních systémů a tepelných čerpadel, hodnotu indexu energetické účinnosti EEI nejvýše 0,27. Od 1. srpna 2015 musí mít samostatná bezucpávková oběhová čerpadla a bezucpávková oběhová čerpadla vestavěná ve výrobcích hodnotu indexu energetické účinnosti EEI nejvýše 0,23. Tento požadavek splní většinou čerpadla s elektronickým řízením výkonu podle tlakové ztráty. U soustav s konstantním průtokem (např. oběhové čerpadlo primárního okruhu nebo soustavy s nízkou tlakovou ztrátou) se nevyžadují čerpadla s elektronickým řízením. Expanzní nádoby Pro návrh otopné soustavy musí být vypočtena expanzní nádoba pro maximální teplotu soustavy (obecně 90 C maximální teplota kotlové vody) a celkový objem vody v otopné soustavě. Tento požadavek je důležitý při použití jednoho nebo více akumulačních zásobníků s velkým objemem. Expanzní nádoba bude mít rovněž velký objem. Proto může být výhodnější a cenově přístupnější použití několika menších expanzních nádob, než použití, např. jen jedné velké expanzní nádoby. Ve schématech je umístění a počet expanzních nádob pouze informativní. Konkrétní umístění expanzních nádob může mít zásadní vliv na funkci celé otopné soustavy. Využití solární energie Použití solárního ohřevu v kombinaci s kotlem na dřevo je výhodné z hlediska ekologického i ekonomického. Zde uvedené příklady je možno využít jak pro vytápění, tak i pro přípravu TV. V principu jsou vhodné všechny typy zapojení, které používají akumulační zásobník, kombinovaný s přípravou TV nebo v sériovém zapojení. 6.2 Bezpečnostní vybavení otopné soustavy Požadavky Spalování tuhých paliv je klasifikováno jako mnohem obtížnější, než spalování plynu nebo oleje. Moderní kotle na tuhá paliva jsou provozovány přednostně v uzavřených otopných soustavách s membránovou expanzní nádobou. Proti přehřátí bývá kotel chráněn bezpečnostním tepelným výměníkem, napojeným na chladící vodu. Tato voda je přivedena do bezpečnostního výměníku přes termostatický pojistný ventil, který se otevírá po překročení limitní teploty kotlové vody. Výkon kotle na tuhá paliva je zásadně závislý na předepsaném tahu komína. Proto je doporučen výpočet komína podle skutečné instalace kotle. Dále je doporučen regulátor/stabilizátor komínového tahu, kterým lze snížit tah komína na požadovanou hodnotu. Bezpečnostní zařízení otopné soustavy musí odpovídat ČSN EN Použití otevřené otopné soustavy je v zásadě možné, ale není doporučené. Vybavení kotle, uvedené na obrázku, ukazuje nejdůležitější bezpečnostní prvky soustavy, nemusí být však úplné. Praktická realizace musí odpovídat platným technickým předpisům. 18 Dakon DOR N, DOR 5N - CZ (2018/08)

19 Příklady zapojení otopné soustavy Použití bezpečnostních prvků kotle podle ČSN EN Bezpečnostní vybavení pro kotle na tuhá paliva do 100 kw s bezpečnostním omezovačem teploty do 110 C Připojení kotle do samostatného komína je technicky nejlepší řešení a mělo by být přednostně použito při plánování této otopné soustavy. Uvedená hydraulická zapojení jsou doporučená pro zajištění spolehlivého provozu otopné soustavy. Pro všechny příklady otopné soustavy platí: uspořádání soustavy je nutno chápat pouze jako doporučení uvedená zapojení nemusí být úplná při návrhu soustavy musí být dodrženy všechny aktuálně místně platné předpisy a pokyny / směrnice týkající se instalace otopné soustavy a dimenzování jednotlivých prvků soustavy Obr. 15 Vybavení kotle bezpečnostním zařízením RK Vratná voda VK Otopná voda 1 Kotel 2 Bezpečnostní výměník chladící smyčka 3 Uzavírací ventil otopné/vratné vody 4 Tepelný regulátor výkonu kotle - TRV 5 Termostatický ventil chladící smyčky jako omezovač teploty STB 6 Teploměr vody v kotli 7 Pojistný přetlakový ventil 8 Odpad od pojistného ventilu 9 Tlakoměr vody v kotli 10 Kontrola množství vody v kotli (stavoznak) 11 Napouštěcí ventil se zpětnou klapkou 12 Vypouštěcí ventil 13 Potrubí pro připojení expanzní nádoby 14 Uzavírací ventil s pojistkou proti uzavření 15 Vypouštěcí ventil expanzní nádoby 16 Tlaková expanzní nádoba 17 Vstup chladící vody 18 Regulátor tahu komína 19 Komín 6.3 Typická schémata zapojení otopné soustavy Kotel na tuhá paliva je možno provozovat samostatně nebo v kombinaci s dalším zdrojem tepla, od toho se odvíjí vybavení soustavy provozními prvky, bezpečnostním zařízením, případně řídicím systémem Tabulka použitých zkratek Zkratka AW DA E EK EZ FA FAG FB FE FK FSS FV FWR HK HP KR PH PS PSS PT PV PWE PZ REG SA SH SMF SP1 ST-61 SV SWR THV WWM Z Popis Výstup TV Membránová expanzní nádoba Odvzdušnění Vstup studené vody Vstup cirkulace Venkovní čidlo Čidlo teploty spalin Čidlo TV Plnící/vypouštěcí kohout Kotlové čidlo Čidlo kolektoru Čidlo teploty otopného okruhu Čidlo teploty zpátečky kotle Otopný okruh Elektrické topné těleso Zpětná klapka Čerpadlo otopného okruhu Nabíjecí čerpadlo TV Čerpadlo solárního okruhu Prostorový termostat Tech Přepouštěcí ventil Kotlové čerpadlo Cirkulační čerpadlo Regulátor Tech ST-702 zpid Uzavírací ventil Směšovací ventil Filtr Ochrana proti přepětí Modul pro řízení směšovacího okruhu Pojistný ventil Trojcestný směšovací ventil Termostatický ventil topného tělesa Termostatický směšovač TV Zásobník TV Tab. 6 Popis nejčastějších komponent schémat otopných soustav Dakon DOR N, DOR 5N - CZ (2018/08) 19

20 Příklady zapojení otopné soustavy Soustava s 1 otopným okruhem a přípravou TV v zásobníku Obr. 16 Základní zapojení otopné soustavy, která je řízena regulátorem kotle ST-703 (DOR N Automat) nebo ST-704 (DOR 5N Automat). Použití trojcestného ventilu SWR je nutné pro zajištění minimální teploty vratné vody na 55 C u kotle DOR N Automat a na 60 C u DOR 5N Automat. Nastavení minimální teploty otopné vody musí být vyšší, než je nastavena teplota vratné vody. Spínání čerpadel PWE a PS je po dosažení nastavení v řídicí jednotce (spínací teplota otopné vody, režim provozu). Pokud není použita příprava TV, je možno čerpadlo PS použít jako druhé v otopné soustavě. Jeho spínací teplota je potom určena čidlem FB, které je umístěné na potrubí otopné vody ve vhodném místě podle uvážení. Prostorový termostat PT může být typ On/Off s beznapěťovým kontaktem nebo regulátor Tech, připojeným na komunikační linku RS232. V případě dosažení teploty v prostoru (rozepnutí termostatu) je možné nastavení vypnutí čerpadla PWE nebo snížení požadované teploty topné vody v kotli a tím přechod do režimu udržování. 20 Dakon DOR N, DOR 5N - CZ (2018/08)

21 Příklady zapojení otopné soustavy Soustava se 2 otopnými okruhy a přípravou TV v zásobníku Obr. 17 Zapojení otopné soustavy se směšovaným okruhem, který je řízený zabudovanou jednotkou ST-703 (kotel DOR N Automat), doplněnou přídavným modulem ST-431/ST-61 nebo jednotkou ST-704 (kotel DOR 5N Automat), který má již řízení směšovaného okruhu v základu. Regulací je možné řídit směšovací trojcestný ventil podle venkovní teploty (podmínkou instalace čidla FA), dále je možné řídit směšovaný okruh prostorovým termostatem. Parametry pro řízení ventilu jsou nastaveny na řídicí jednotce. Použití trojcestného ventilu SWR je nutné pro zajištění minimální teploty vratné vody na 55 C u kotle DOR N Automat a na 60 C u DOR 5N Automat. Nastavení minimální teploty otopné vody musí být vyšší, než je nastavena teplota vratné vody. Spínání čerpadel PWE a PS je po dosažení nastavení v řídicí jednotce (spínací teplota otopné vody, režim provozu). Pokud není použita příprava TV, je možno čerpadlo PS použít jako druhé v otopné soustavě. Jeho spínací teplota je potom určena čidlem FB, které je umístěné na potrubí otopné vody ve vhodném místě podle uvážení. Prostorový termostat PT může být typ On/Off s beznapěťovým kontaktem nebo regulátor Tech, připojeným na komunikační linku RS232. Pokud bude prostorový termostat On/Off ovládat směšovací okruh, musí být u kotle DOR N Automat připojen k modulu směšovacího ventilu. V soustavě může být použit pouze jeden regulátor Tech RS. Dakon DOR N, DOR 5N - CZ (2018/08) 21

22 Příklady zapojení otopné soustavy Soustava se 2 směšovanými otopnými okruhy a přípravou TV v zásobníku Obr. 18 Zapojení otopné soustavy se dvěma směšovanými okruhy, které jsou řízeny jednotkou kotle ST-703, doplněnou dvěma přídavnými moduly ST-431/ST-61 nebo u kotle DOR 5N řídicí jednotkou ST-704 doplněnou jedním přídavným modulem ST-431/ST-61. Tyto regulace řídí směšovací trojcestné nebo čtyřcestné ventily. Parametry pro řízení ventilů jsou nastaveny v jednotce Tech. Směšované otopné okruhy mohou být řízeny ekvitermně, každý samostatně. Použití trojcestného ventilu SWR je nutné pro zajištění minimální teploty vratné vody na 55 C u kotle DOR N Automat a na 60 C u DOR 5N Automat. Nastavení minimální teploty otopné vody musí být vyšší, než je nastavena teplota vratné vody. Spínání čerpadel PWE a PS je po dosažení nastavení v řídicí jednotce (spínací teplota otopné vody, režim provozu). Pokud není použita příprava TV, je možno čerpadlo PS použít jako druhé v otopné soustavě. Jeho spínací teplota je potom určena čidlem FB, které je umístěné na potrubí otopné vody ve vhodném místě podle uvážení. Prostorový termostat PT může být typ On/Off s beznapěťovým kontaktem nebo regulátor Tech, připojeným na komunikační linku RS232. Pokud bude prostorový termostat On/Off ovládat směšovací okruh, musí být připojen k modulu směšovacího ventilu. V soustavě může být použit pouze jeden regulátor Tech RS. 22 Dakon DOR N, DOR 5N - CZ (2018/08)

23 Příklady zapojení otopné soustavy Soustava s 1 otopným okruhem a solární přípravou TV Obr. 19 Zapojení otopné soustavy, která je řízena jednotkou kotle ST-703 (kotel DOR N Automat) nebo ST-704 (kotel DOR 5N Automat). Použití trojcestného ventilu SWR je nutné pro zajištění minimální teploty vratné vody na 55 C u kotle DOR N Automat a na 60 C u DOR 5N Automat. Nastavení minimální teploty otopné vody musí být vyšší, než je nastavena teplota vratné vody. Spínání čerpadel PWE a PS je po dosažení nastavení v řídicí jednotce (spínací teplota otopné vody, režim provozu). Solární systém pracuje samostatně, nabíjí zásobník TV. Solární systém je řízen vhodným regulátorem, např. ST-401n. U kotle DOR 5N Automat je cirkulační čerpadlo PZ řízeno jednotkou ST-704 (nastavení přídavného čerpadla). U kotle DOR N Automat je nutno řídit samostatně, např. časovým spínačem (jednotka ST-703 řízení cirkulačního čerpadla neumožňuje). Prostorový termostat PT může být typ On/Off s beznapěťovým kontaktem nebo regulátor Tech, připojeným na komunikační linku RS232. V soustavě může být použit pouze jeden regulátor Tech RS. Dakon DOR N, DOR 5N - CZ (2018/08) 23

24 Příklady zapojení otopné soustavy Soustava s 1 otopným okruhem a tepelným čerpadlem pro přípravu TV Obr. 20 Zapojení otopné soustavy, která je řízena regulátorem kotle ST-703 (kotel DOR N Automat) nebo ST-704 (kotel DOR 5N Automat) jde funkčně a regulačně o shodné zapojení jako s nepřímo ohřívaným zásobníkem TV. Použití trojcestného ventilu SWR je nutné pro zajištění minimální teploty vratné vody na 55 C u kotle DOR N Automat a na 60 C u DOR 5N Automat. Nastavení minimální teploty otopné vody musí být vyšší, než je nastavena teplota vratné vody. Spínání čerpadel PWE a PS je po dosažení nastavení v řídicí jednotce (spínací teplota otopné vody, režim provozu). Systém tepelného čerpadla pracuje samostatně, zajišťuje přípravu TV, v případě nízkého topného faktoru především v zimním období, je pak výhodnější přípravu TV zajišťovat bivalentním zdrojem s pomocí připojeného kotle na tuhá paliva. U kotle DOR 5N Automat je cirkulační čerpadlo PZ řízeno regulátorem ST-704 (nastavení přídavného čerpadla). U kotle DOR N Automat je nutno řídit samostatně, např. časovým spínačem (jednotka ST-703 řízení cirkulačního čerpadla neumožňuje). Prostorový termostat PT může být typ On/Off s beznapěťovým kontaktem nebo regulátor Tech, připojeným na komunikační linku RS232. V soustavě může být použit pouze jeden regulátor Tech RS. Příprava TV dobíjení čerpadlem PS přes teplovodní smyčku, jež je v konstrukci TČ na přípravu TV, pracuje pak po příslušném nastavení samostatně. PS čerpadlo je řízeno řídicí jednotkou kotle a čidlem FB. 24 Dakon DOR N, DOR 5N - CZ (2018/08)

25 Příklady zapojení otopné soustavy Soustava se čtyřcestným směšovacím ventilem a přípravou TV v zásobníku Obr. 21 Zapojení otopné soustavy se směšovaným okruhem pomocí čtyřcestného ventilu, který je řízený jednotkou ST-703 (kotel DOR N Automat), doplněným přídavným modulem ST-431/ST-61 nebo jednotkou ST-704 (kotel DOR 5N Automat), která má již řízení směšovaného okruhu v základu. Regulací je možné řídit směšovací čtyřcestný ventil tak, aby byla dosažena požadovaná teplota otopné vody a zároveň byla zabezpečena požadovaná minimální teplota vratné vody (55 C u kotle DOR N Automat a 60 C u DOR 5N Automat). Parametry pro řízení ventilu jsou nastaveny v řídicí jednotce. Nastavení minimální teploty otopné vody musí být vyšší, než je nastavena teplota vratné vody. Spínání čerpadel PWE a PS je po dosažení nastavení v řídicí jednotce (spínací teplota otopné vody, režim provozu). Prostorový termostat PT může být typ On/Off s beznapěťovým kontaktem nebo regulátor Tech, připojeným na komunikační linku RS232. Pokud bude prostorový termostat On/Off ovládat směšovací okruh, musí být u kotle DOR N Automat připojen k modulu směšovacího ventilu. V soustavě může být použit pouze jeden regulátor Tech RS. Dakon DOR N, DOR 5N - CZ (2018/08) 25

26 Příklady zapojení otopné soustavy Soustava s 1 otopným okruhem a přípravou TV v zásobníku s bivalentním zdrojem - elektrokotlem Obr. 22 Základní zapojení otopné soustavy, která je řízena regulátorem kotle ST-703 (DOR N Automat) nebo ST-704 (DOR 5N Automat). Použití trojcestného ventilu SWR je nutné pro zajištění minimální teploty vratné vody na 55 C u kotle DOR N Automat a na 60 C u DOR 5N Automat. Nastavení minimální teploty otopné vody musí být vyšší, než je nastavena teplota vratné vody. Spínání čerpadel PWE a PS je po dosažení nastavení v řídicí jednotce (spínací teplota otopné vody, režim provozu). Pokud není použita příprava TV, je možno čerpadlo PS použít jako druhé v otopné soustavě. Jeho spínací teplota je potom určena čidlem FB, které je umístěné na potrubí otopné vody ve vhodném místě podle uvážení. Prostorový termostat PT může být typ On/Off s beznapěťovým kontaktem nebo regulátor Tech, připojeným na komunikační linku RS232. V případě dosažení teploty v prostoru (rozepnutí termostatu) je možné nastavení vypnutí čerpadla PWE nebo snížení požadované teploty topné vody v kotli a tím přechod do režimu udržování. Soustava s nuceným oběhem, s elektrokotlem a zásobníkem teplé vody, který je nabíjen čerpadlem ovládaný termostatem v zásobníku. Oba zdroje tepla je možno jednotlivě odpojit. V letním provozu je vhodné řešit nabíjení zásobníku TV přídavým elektrickým topným tělesem. 26 Dakon DOR N, DOR 5N - CZ (2018/08)

27 Instalace 7 Instalace 7.1 Doprava a manipulace Dodávka zařízení Dodávka kotle je popsána v konkrétním návodu k instalaci kotle. Dodávka obsahuje kotel/kotlové těleso na paletě, včetně opláštění a potřebných dílů a příslušenství. 7.2 Požadavky na umístění kotle Při instalaci kotle a otopné soustavy je nutno dodržovat tyto předpisy: stavební předpisy a normy pro instalaci zařízení ustanovení místních stavebních předpisů o zajištění přívodu spalovacího vzduchu a vedení odtahu spalin předpisy a normy upravující bezpečnostně technické vybavení otopné soustavy Místnost instalace musí splňovat následující podmínky: místo instalace musí být vhodné pro bezpečný provoz místnost instalace musí být chráněná před mrazem kotel se smí instalovat a provozovat pouze v místnostech s nepřetržitým účinným větráním. musí být zajištěn dostatečný přívod čerstvého vzduchu plocha pro instalaci musí mít dostatečnou nosnost, musí být rovná a vodorovná kotel se smí instalovat pouze na nehořlavý podklad DOR 5N 17 kw verze umístěn na této podstavě, je nutné pro vytažení šneku demontovat vnější část podavače a zásobníku paliva) Umístění kotle Kotel umístěte při dodržení uvedené vzdálenosti od stěn na nehořlavou plochu. Nehořlavá plocha pro umístění nebo základna musí být vodorovná, kotel případně podložte klíny z nehořlavého materiálu. Základová deska musí být větší než půdorysná plocha kotle, na přední straně nejméně o 300 mm a na ostatních stranách o cca 100 mm. Typ kotle rozměr (mm) A B C D DOR N DOR 5N DOR 5N (Vzdálenost D s ohledem na servis podavače) 1 Zásobník paliva 2 Kotel 3 Základová deska Kotel na tuhá paliva nesmí být instalován v těchto prostorech: obytné prostory, schodiště únikové cesty (chodby) garáže, skladiště potravin, WC v prostorách s nebezpečím požáru nebo výbuchu Kotel na tuhá paliva musí být umístěn v dostatečné vzdálenosti od hořlavých součástí / stavebních konstrukcí a vestavěného nábytku tak, aby při jmenovitém výkonu kotle nepřesáhla teplota těchto povrchů 85 C. Jinak je nutno dodržet minimální vzdálenost 40 cm. Pokud je kotel postaven na hořlavou (dřevěnou) podlahu, je nutno použít nehořlavou podložku, která přesahuje obrys kotle po stranách min. 10 cm a v přední (obslužné) části o min. 30 cm. 17kW verzi kotle DOR 5N 15 je vhodné umístit na podstavu o výšce min. 30 mm s ohledem na šikmý podavač a snadnější vytažení šneku podavače v případě nutnosti servisního zásahu. (V případě, že není kotel Obr. 23 Umístění kotle DOR N a DOR 5N Dakon DOR N, DOR 5N - CZ (2018/08) 27

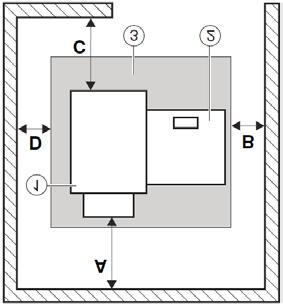

28 Instalace 7.3 Přívod spalovacího vzduchu Místo instalace musí splňovat podmínky pro přívod spalovacího vzduchu stanovené příslušnými vnitrostátními, regionálními nebo místními předpisy pro kotelny a musí být v souladu s příslušnými požadavky norem. Pro Českou republiku je nutno dodržet ČSN :2010 Kotel na tuhá paliva (spotřebič typu B) se smí instalovat: do místnosti, která je alespoň nepřímo větratelná s minimálním objemem 4 m3 na 1 kw příkonu kotle v prostoru instalace nesmí být vytvářen podtlak vlivem větracích zařízení (ventilátor, digestoř) pro bezpečný a spolehlivý provoz je třeba zajistit přívod vzduchu pro spalování podle výkonu kotle a použitého paliva propojení větracími otvory s venkovním prostorem o průřezu nejméně 100 cm2 na 1 kw příkonu zdroje propojení přívodu spalovacího vzduchu mezi místnosti instalace kotle a prostorem propojeným s venkovním prostorem musí být otvorem s minimálním průřezem 150 cm Komín a spalinová cesta Komín s dobrým tahem je jedním ze základních předpokladů správné funkce kotle. Zásadně ovlivňuje výkon a hospodárnost kotle a celé otopné soustavy. Kotel smí být připojen pouze na komín s dostatečným tahem. Při výpočtu je třeba brát v úvahu velikost hmotnostního toku spalin při celkovém jmenovitém tepelném výkonu. Účinná výška komína se počítá od zaústění spalin do komína. U kotlů DOR N Automat je nutno potřebný tah komína dodržet s tolerancí ±3 Pa. Kotle řady DOR 5N automat jsou vybaveny průtokoměrem vzduchu, který reguluje výkon ventilátoru na základě aktuálního průtoku. Díky tomu je povolený komínový tah pro kotle DOR 5N v rozmezí 10 až 30 Pa. (Kotle DOR 5N jsou dále testovány podle normy EN 303-5:2012 na provoz s přetlakem ve spalovací komoře) Tah komína je možno regulovat na požadovanou hodnotu pomocí regulátoru tahu komína. Komín musí splňovat následující podmínky: Komín a připojení odtahu spalin musí splňovat platné předpisy (ČSN :2010) Komín musí být odolný vůči vlhkosti Komín musí být odolný vůči vlhkosti a chemickým účinkům kondenzátu, vzniklý kondenzát musí být odveden a neutralizován podle místních předpisů Připojení odtahu spalin musí být vybaveno kontrolním a čistícím otvorem Kouřovod by měl být co nejkratší a od kotle ke komínu směřovat s náklonem vzhůru s úhlem 10 40, s vyloučením kolen 90 Kouřovod delší než 2 m vyžaduje dodatečné upevnění Všechny součásti potrubí odtahu spalin musejí být vyrobeny z nehořlavých materiálů Protože komín je jednou z nejdůležitějších částí otopné soustavy s kotlem na tuhá paliva, doporučujeme nechat provést potřebný kontrolní výpočet autorizovaným projektantem. Rozměry komína Rozměry a provedení musí být stanoveny výpočtem odborným projektantem. Při výpočtu komína musí být proveden výpočet přívodu spalovacího vzduchu. Údaje pro kotle DOR N Automat Typ kotle Teplota spalin [ C] (jmen./min. výkon) Hmotnostní tok spalin při jmenovitém výkonu [kg/s] Požadovaný komínový tah [Pa / mbar] DOR N / 110 DOR N / 110 DOR N / 110 0,0102 0,0149 0, / 0,18 18 / 0,18 20 / 0,20 Tab. 7 Údaje pro výpočet komína s kotlem DOR N Automat Údaje kotle DOR 5N Automat Typ kotle DOR 5N 15 DOR N 20 Teplota spalin [ C] (jmen./min. výkon) Hmotnostní tok spalin při jmenovitém výkonu [kg/s] Požadovaný komínový tah [Pa / mbar] / / 68 0, , / 0,10-0, / 0,10-0,30 Tab. 8 Údaje pro výpočet komína s kotlem DOR 5N Automat 28 Dakon DOR N, DOR 5N - CZ (2018/08)

29 Instalace Tlakové poměry při napojení jednoho kotle na komín Potřebný tah komína Tlakový rozdíl > 0 Podtlak ve svislé části odvodu spalin Přetlak Atmosférický tlak Podtlak Požadovaný podtlak ve svislé části komína Pro přívod vzduchu Pro kotel Pro připojení kouřovodu Obr. 24 Tlakové poměry ve spalinové cestě Regulátor tahu komína Regulátor tahu dokáže automaticky regulovat (snižovat) tah komína. Může být instalován do komínového tělesa nebo do kouřovodu. Pro zajištění potřebných podmínek pro činnost kotle (teplota spalin, sazení) regulátor by měl být montován před vstupem spalin do komína. (Rozměry regulátoru tahu ZUK150) a = 90 mm pro Ø mm a = 145 mm pro Ø mm Obr. 25 Regulátor tahu komína Dakon DOR N, DOR 5N - CZ (2018/08) 29

30 Instalace 7.5 Termostatický pojistný ventil a bezpečnostní tepelný výměník Zdroje tepla na tuhá paliva s ručním přikládáním musí být vybaveny tepelným bezpečnostním výměníkem, který slouží k odvedení přebytečného tepla ze zdroje. Tento požadavek je upraven v normě ČSN EN Automatické kotle jsou podle této normy klasifikovány jako rychle odpojitelné, proto nemusí být vybaveny bezpečnostním tepelným výměníkem. V některých zemích je však tento výměník vyžadován, v závislosti na typu otopné soustavy. Do bezpečnostního tepelného výměníku se přivádí přes termostatický pojistný ventil studená voda. Tento ventil působí jako pojistný termostat, jeho čidlo je umístěno v kotli, kde snímá teplotu kotlové vody. Při překročení maximální povolené teploty (95 C) se ventil otevře a pustí studenou vodu do bezpečnostního tepelného výměníku. Takto se kotlová voda ochladí. Pojistný termostatický ventil je umístěn na vstupu výměníku, ohřátá voda z výměníku se odvádí do odpadu. Doporučujeme vést odpadní vodu přes trychtýř, aby bylo možno kontrolovat případnou netěsnost pojistného ventilu. Obr. 26 Princip funkce bezpečnostního výměníku tepla KW přívod studené vody 30 Dakon DOR N, DOR 5N - CZ (2018/08)

31 Komponenty vybavení otopné soustavy 8 Komponenty vybavení otopné soustavy 8.1 Tlaková expanzní nádoba Použití tlakových expanzních nádob v otopných soustavách má mnoho výhod, z nichž hlavní je zabránění přístupu vzduchu do otopné soustavy. U některých soustav s tlakovou expanzní nádobou docházelo k vyšším nárůstům tlaku vlivem nesprávně provedeného výpočtu. Po dlouhodobých zkouškách kotlových těles je navržen způsob výpočtu velikosti tlakové expanzní nádoby s ohledem na maximální tlakový rozdíl, který nemůže při dynamickém namáhání poškodit kotlové těleso. Tento tlakový rozdíl se pro ocelové kotle stanovil na 0,5 bar. Při montáži tlakových expanzních nádob k ocelovým kotlům do 50 kw musí být respektovány níže uvedené zásady: Přívodní potrubí k tlakové expanzní nádobě musí být co nejkratší, bez uzávěrů a s možností dilatace. Expanzní nádoba musí být umístěna tak, aby nemohlo dojít k ohřátí nádoby sálavým teplem. Každá otopná soustava musí být opatřena nejméně jedním spolehlivým pojistným ventilem, umístěným na výstupním potrubí na kotli, a manometrem. Umístění, montáž a světlost pojistných ventilů musí odpovídat ČSN Při montáži pojistného ventilu je zapotřebí překontrolovat správnost jeho seřízení maximálním provozním přetlakem, při kterém se musí pojistný ventil otevřít. V případě vyššího otevíracího tlaku pojistného ventilu je nutno provést nové seřízení (případně výměnu) Montáž a seřízení pojistného ventilu, montáž s přezkoušením a úpravou tlaku plynu v tlakové expanzní nádobě smí provádět jen firma k tomu oprávněná. Před napuštěním soustavy vodou je zapotřebí ověřit tlak plynu v tlakové expanzní nádobě, je-li vyšší než hydrostatická výška v soustavě Zdroj tepla musí být vybaven zabezpečovacím zařízením podle ČSN Nejvyšší pracovní teplota je omezena na 95 C. Tlaková expanzní nádoba a její přívodní potrubí musí být chráněny proti zamrznutí vody. Přetlak plynu v expanzní nádobě lze upravit odpuštěním na hodnotu hydraulického tlaku soustavy za studena. Odpuštění se provádí přes ventilek na tlakové nádobě. Vnější kontrola tlakové expanzní nádoby a kontrola plnicího tlaku musí být provedena nejméně 1x za rok. Při správně zvolené tlakové expanzní nádobě nesmí dojít k většímu skutečnému tlakovému rozdílu než 0,6 bar při teplotách vody v soustavě od 10 do 90 C. Tento tlakový rozdíl lze vyzkoušet při topné zkoušce, kdy se voda v soustavě zahřívá ze studeného stavu. Pokud dojde k většímu tlakovému rozdílu než 0,6 bar, jde o nesprávnou volbu tlakové expanzní nádoby a vzniká nebezpečí poškození kotlového tělesa Výpočet objemu tlakové expanzní nádoby: Objem tlakové expanzní nádoby: O = 1,3 * V * (P1+B)/B B tlakový rozdíl, stanoven pro ocelové kotle na hodnotu 0,5 bar P1 hydrostatický tlak v absolutní hodnotě (bar) V zvětšený objem vody v celé soustavě V = G * Δv 1,3 koeficient bezpečnosti G hmotnost vody v otopné soustavě Δv zvětšení měrného objemu vody při určitém teplotním rozdílu (dm3/kg) Δt C Δv dm 3 /kg 0,0224 0,0355 0,0431 Tab. 9 Změna hustoty vody při změně teploty Skutečný tlakový rozdíl může být vyšší než vypočtený maximálně o 0,1 bar v případě mezních výpočtových hodnot a v důsledku zvýšení tlaku plynu v tlakové expanzní nádobě tlakem vody. Příklad Hmotnost vody v otopné soustavě G = 180 kg Hydrostatická výška vody v soustavě 9,5 m Absolutní hodnota hydrostatického tlaku P1 = 1,95 bar Rozdíl teplot v soustavě Δt = 80 C Objemová změna pro Δt 80 C v = 0,0355 dm 3 /kg Otevírací přetlak pojistného ventilu 1,80 bar Tlakový rozdíl B 0,5 bar Zvětšení objemu vody v celé soustavě V = G * Δv = 180 * 0,0355 = 6,39 dm 3 Minimální potřebný objem expanzní nádoby O = 1,3 * 6,39 * (1,95 + 0,5)/0,5 = 40,7 dm 3 Dle vypočteného objemu tlakové expanzní nádoby stanovíme skutečný objem podle nejblíže vyráběné velikosti expanzní nádoby: O = 50 dm 3 Dakon DOR N, DOR 5N - CZ (2018/08) 31

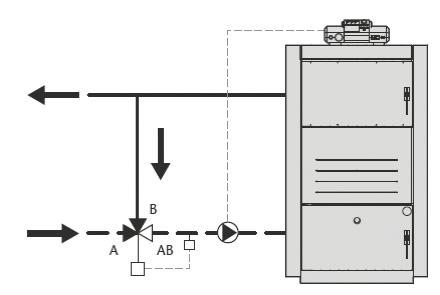

32 Komponenty vybavení otopné soustavy Upozornění Pokud má tlaková expanzní nádoba prodloužit životnost kotle, musí se odstranit i vliv nízkoteplotní koroze spalinových cest udržením teploty v kotli nad rosným bodem asi 65 C, např. pomocí směšovacího zařízení. Pokud není zabráněno nízkoteplotní korozi, pak kotel zkoroduje ze strany spalin a tlaková expanzní nádoba ve většině případů zkrátí životnost kotle působením tlaku a dynamickým namáháním stěn kotle. Otevřená expanzní nádoba Otevřené expanzní nádoby se v současnosti téměř neprojektují. Příčinou je možnost jejího zamrznutí v tepelně - izolačně nechráněném půdním prostoru, otevřená hladina vody, která umožňuje odpar otopné vody a tudíž nutnost jejího doplňování v průběhu otopného období stejně jako sycení otopné vody kyslíkem. Nárůst podílu kyslíku ve vzduchu, který je v otopné vodě, je dán dvakrát větším součinitelem rozpustnosti tohoto plynu ve vodě oproti součiniteli rozpustnosti dusíku. Při reakci kyslíku s kovovými materiály otopné soustavy pak vznikají korozní produkty ohrožující další prvky otopné soustavy či působící provozní potíže. Typ směšovače kvs Zeta DN25 6,5 21 DN40 9,5 52 Tab. 10 Specifikace směš. trojcestného ventilu Typ směšovače L [mm] H [mm] H1 [mm] SW [mm] DN DN Tab. 11 Rozměry směšov. trojcestného ventilu Tlaková ztráta trojcestného ventilu může být vypočtena podle následujícího vzorce: Δp tlaková ztráta V průtok ventilem Výpočet objemu otevřené expanzní nádoby Objem otevřené expanzní nádoby: O = 1,6 * G * Δv G hmotnost vody v otopném systému Δv zvětšení měrného objemu vody při teplotním rozdílu Δt (dm 3 /kg) 8.2 Zařízení pro zvýšení teploty vratné vody Při provozu soustavy může delší dobu do kotle proudit chladná voda. To platí pro soustavy s velkým obsahem vody (> 15 l/kw). Takovéto ochlazování kotle v prostoru spalinových cest vede k větší tvorbě dehtu a horším provozním parametrům. Ochlazením spalin bod jejich rosný bod tyto kondenzují a kondenzát způsobuje korozi exponovaných částí kotle. Pro zabránění tohoto problému je nutno instalovat ke kotli zařízení pro zvýšení teploty vratné vody. Jako vhodná se jeví systémová skupina pro rychlou montáž Oventrop Regumat RTA (až do cca 30 kw). Další možností je použití trojcestného nebo čtyřcestného směšovacího ventilu v zapojení podle systémových schémat. Obr. 27 Směšovací skupina Oventrop RTA Trojcestný směšovací ventil Má dva vstupy a jeden výstup. Médium je směšované podle polohy disku ventilu. S rostoucí teplotou na senzoru se přímý průchod (A) otevírá a boční průchod (B) se uzavírá. Rozsah regulace je 50 až 80 C, dle citlivosti termočlenu Obr. 28 Zapojení termostatického směšovače 32 Dakon DOR N, DOR 5N - CZ (2018/08)

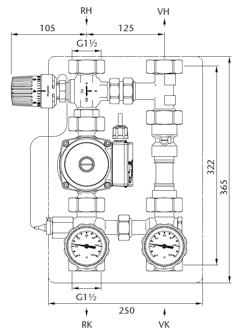

33 Komponenty vybavení otopné soustavy Tlaková ztráta systémové skupiny Ovenrtop Regumat RTA Obr. 29 Termostatický směšovač Systémová skupina Oventrop Regumat RT Oventrop Regumat RTA Světlost mm DN25 Max. tlak bar 10 Max. teplota C 120 K SV m 3 /hod 3,9 Otevírací teplota C 65 Otevírací tlak ventilu mbar 20 Stavební výška mm 365 Stavební šířka mm 250 Vzdálenost os mm 125 Tab. 12 Specifikace skupiny Oventrop Regumat RTA Obr. 31 Tlaková ztráta směšovače RTA Δp tlaková ztráta V průtok skupinou Obr. 30 Nákres skupiny Oventrop Regumat RTA H RK VH VK vratná voda ze soustavy vratná voda do kotle otopná voda do soustavy otopná voda z kotle Dakon DOR N, DOR 5N - CZ (2018/08) 33

34 Komponenty vybavení otopné soustavy 8.3 Termostaticky směšovač TV Ochrana proti opaření Pokud je maximální teplota v zásobníku TV nastavena nad 60 C, je nutno přijmout vhodné opatření pro ochranu uživatelů před opařením. Možné volby jsou: Instalace jednoho termostatického směšovacího ventilu na výstup zásobníku TV, nebo Omezení teploty TV na všech odběrných místech, např. s termostatickou směšovací baterií, pákovou vodovodní baterií, která umožňuje omezit maximální teplotu odběru vody (v obytných budovách jsou považovány za vhodné maximální teploty teplé vody 45 C až 60 C) Nastavení výstupní teploty TV je možné v rozsahu 35 až 60 C Směšovací jednotka TV s cirkulačním čerpadlem Termostatická směšovací jednotka s cirkulačním čerpadlem je vhodná pro použití ve vícegeneračních domech se zásobníkem o teplotě do 90 C. Je navržena tak, aby se zabránilo opaření, především v solárních systémech. Směšovací jednotka TV se skládá z termostatického směšovacího ventilu s možností nastavení teploty teplé vody v rozsahu 35 až 60 C, cirkulačního čerpadla, teploměru vstupní vody (zásobníku) a TV. Dále obsahuje zpětné klapky a uzavírací kulové ventily, pro snadnou montáž a údržbu. Směšovací jednotka TV Jednotka Max. pracovní přetlak bar 10 Max. teplota vody C 90 Rozsah nastavení teploty TV C K SV m 3 /h 1,6 Obr. 32 Rozměry a specifikace směšovací jednotky TV, zbytkový výtlak cirkulačního čerpadla H Zbytkový výtlak V Průtok a Stupeň 3 b Stupeň 2 c Stupeň 1 Oběhové čerpadlo Jednotka Napájení V 230 Spotřeba stupně 1 W 27 Spotřeba stupně 2 W 39 Spotřeba stupně 3 W 56 Tab. 13 Specifikace cirkulačního čerpadla 34 Dakon DOR N, DOR 5N - CZ (2018/08)

35 Komponenty vybavení otopné soustavy 8.4 Využití nového příslušenství Připojení DAKON DOR N Automat a 3-cestného ventilu (dodávaným příslušenstvím) Pozice Objednací číslo Popis nebo DOR N 15 Automat nebo DOR N 20 Automat DOR N 25 Automat DOR N 15 Automat - Pelety Pelety DOR N 20 Automat - Pelety Pelety DOR N 25 Automat - Pelety Pojistná skupina KSG mini 3,0 bar 3 Instalační sada připojení ke kotli (výstup otopné vody) a pojistné skupiny s výstupem do soustavy 4 Ventil 3cestný termostatický s izolací a čerpadlem Grundfos UPM3 Hybrid (výtlak 7 m) Připojení na zpátečku kotle s odbočkou pro zpátečku TV nebo připojení expanzní nádoby 5 T-kus, nutno doplnit pro napojení externího Není v nabídce zásobníku teplé vody 6 Záleží na typu Expanzní nádoba Dakon DOR N, DOR 5N - CZ (2018/08) 35

36 Komponenty vybavení otopné soustavy Připojení DAKON DOR N Automat a 4-cestného ventilu (dodávaným příslušenstvím) Pozice Objednací číslo Popis nebo DOR N 15 Automat nebo DOR N 20 Automat DOR N 25 Automat DOR N 15 Automat - Pelety DOR N 20 Automat - Pelety DOR N 25 Automat - Pelety ST-431n - Regulátor ventilu vč. LCD Pojistná skupina KSG mini 3,0 bar 4 Instalační sada připojení ke kotli (výstup otopné vody) a pojistné skupiny s výstupem do soustavy 5 Čerpadlová skupina se 4cestným ventilem (Kvs 10) s pohonem, oběhovým čerpadlem Grundfos UPM3 Hybrid (výtlak 7 m), teploměry a venkovním čidlem teploty, černá izolace 6 Kotlové čerpadlo s připojením ke kotli s odbočkou pro zpátečku TV nebo připojení expanzní nádoby 7 T-kus, nutno doplnit pro napojení externího Není v nabídce zásobníku teplé vody. Není součástí dodávky 8 Záleží na typu Expanzní nádoba. Není součástí dodávky 36 Dakon DOR N, DOR 5N - CZ (2018/08)

37 Komponenty vybavení otopné soustavy Připojení DAKON DOR 5N Automat a 3-cestného ventilu (dodávaným příslušenstvím) Pozice Objednací číslo Popis nebo DOR 5N 15 Automat nebo DOR 5N 25 Automat Pojistná skupina KSG mini 3,0 bar 3 Instalační sada připojení ke kotli (výstup otopné vody) a pojistné skupiny s výstupem do soustavy 4 Ventil 3cestný termostatický s izolací a čerpadlem Grundfos UPM3 Hybrid (výtlak 7 m) Připojení na zpátečku kotle s odbočkou pro zpátečku TV nebo připojení expanzní nádoby 5 T-kus, nutno doplnit pro napojení externího Není v nabídce zásobníku teplé vody 6 Záleží na typu Expanzní nádoba Dakon DOR N, DOR 5N - CZ (2018/08) 37

38 Komponenty vybavení otopné soustavy Připojení DAKON DOR 5N Automat a 4-cestného ventilu (dodávaným příslušenstvím) Pozice Objednací číslo Popis nebo DOR 5N 15 Automat nebo DOR 5N 25 Automat Pojistná skupina KSG mini 3,0 bar 3 Instalační sada připojení ke kotli (výstup otopné vody) a pojistné skupiny s výstupem do soustavy 4 Čerpadlová skupina se 4cestným ventilem (Kvs 10) s pohonem, oběhovým čerpadlem Grundfos UPM Hybrid (výtlak 7 m), teploměry a venkovním čidlem teploty, černá izolace 5 Kotlové čerpadlo s připojením ke kotli s odbočkou pro zpátečku TV nebo připojení expanzní nádoby 6 T-kus, nutno doplnit pro napojení externího Není v nabídce zásobníku teplé vody 7 Záleží na typu Expanzní nádoba 38 Dakon DOR N, DOR 5N - CZ (2018/08)
