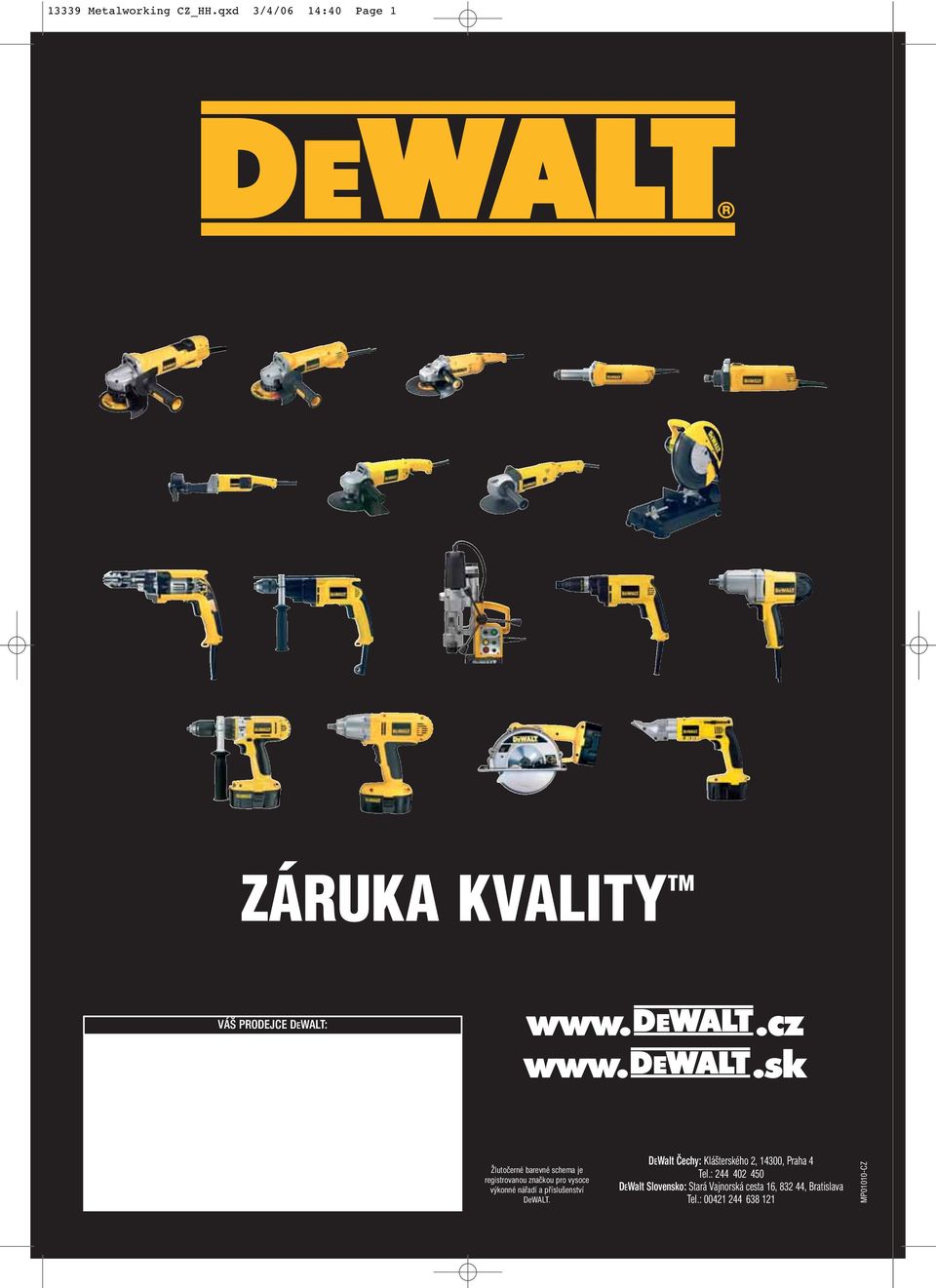

1 13339 Metalworking CZ_HH.qxd 3/4/06 14:40 Page 1 ZÁRUKA KVALITY TM VÁŠ PRODEJCE DEWALT: Žlutočerné barevné schema je registrovanou značkou pro vysoce výkonné nářadí a příslušenství DeWALT. DEWalt Čechy: Klášterského 2, 14300, Praha 4 Tel.: DEWalt Slovensko: Stará Vajnorská cesta 16, , Bratislava Tel.: MP01010-CZ

2 13339 Metalworking CZ_HH.qxd 3/4/06 14:40 Page 2 KOVOOBRÁBĚNÍ

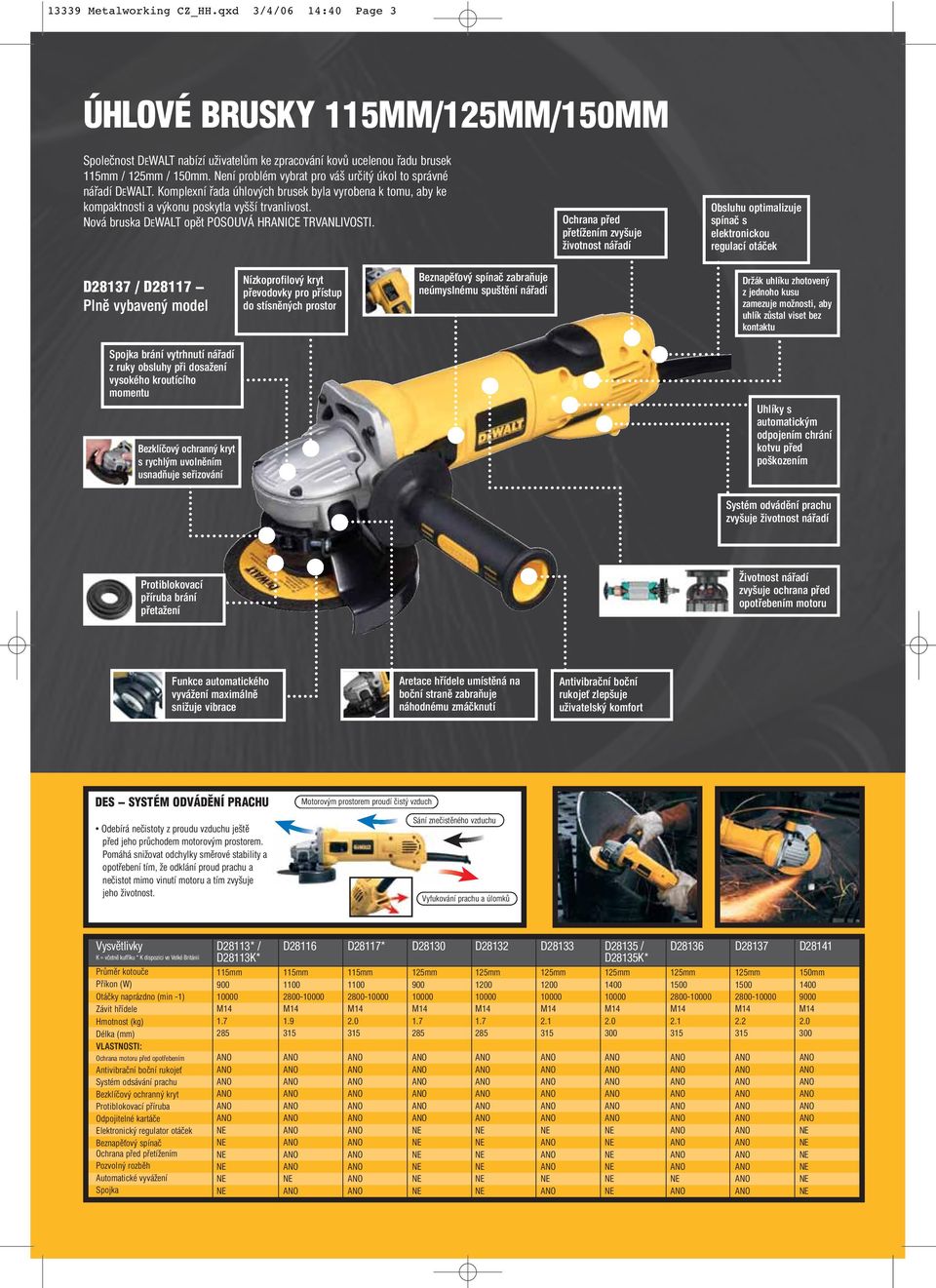

3 13339 Metalworking CZ_HH.qxd 3/4/06 14:40 Page 3 ÚHLOVÉ BRUSKY 115MM/125MM/150MM Společnost DEWALT nabízí uživatelům ke zpracování kovů ucelenou řadu brusek 115mm / 125mm / 150mm. Není problém vybrat pro váš určitý úkol to správné nářadí DEWALT. Komplexní řada úhlových brusek byla vyrobena k tomu, aby ke kompaktnosti a výkonu poskytla vyšší trvanlivost. Nová bruska DEWALT opět POSOUVÁ HRANICE TRVANLIVOSTI. Ochrana před přetížením zvyšuje životnost nářadí Obsluhu optimalizuje spínač s elektronickou regulací otáček D28137 / D28117 Plně vybavený model Nízkoprofilový kryt převodovky pro přístup do stísněných prostor Beznapěťový spínač zabraňuje neúmyslnému spuštění nářadí Držák uhlíku zhotovený z jednoho kusu zamezuje možnosti, aby uhlík zůstal viset bez kontaktu Spojka brání vytrhnutí nářadí z ruky obsluhy při dosažení vysokého kroutícího momentu Bezklíčový ochranný kryt s rychlým uvolněním usnadňuje seřizování Uhlíky s automatickým odpojením chrání kotvu před poškozením Systém odvádění prachu zvyšuje životnost nářadí Protiblokovací příruba brání přetažení Životnost nářadí zvyšuje ochrana před opotřebením motoru Funkce automatického vyvážení maximálně snižuje vibrace Aretace hřídele umístěná na boční straně zabraňuje náhodnému zmáčknutí Antivibrační boční rukojeť zlepšuje uživatelský komfort DES SYSTÉM ODVÁDĚNÍ PRACHU Odebírá nečistoty z proudu vzduchu ještě před jeho průchodem motorovým prostorem. Pomáhá snižovat odchylky směrové stability a opotřebení tím, že odklání proud prachu a nečistot mimo vinutí motoru a tím zvyšuje jeho životnost. Motorovým prostorem proudí čistý vzduch Sání znečistěného vzduchu Vyfukování prachu a úlomků Vysvětlivky K = včetně kufříku * K dispozici ve Velké Británii Průměr kotouče Otáčky naprázdno (min -1) Závit hřídele Délka (mm) VLASTNOSTI: Ochrana motoru před opotřebením Antivibrační boční rukojeť Systém odsávání prachu Bezklíčový ochranný kryt Protiblokovací příruba Odpojitelné kartáče Elektronický regulator otáček Beznapěťový spínač Ochrana před přetížením Pozvolný rozběh Automatické vyvážení Spojka D28113* / D28116 D28117* D28130 D28132 D28133 D28135 / D28136 D28137 D28141 D28113K* D28135K* 115mm 115mm 115mm 125mm 125mm 125mm 125mm 125mm 125mm 150mm M14 M14 M14 M14 M14 M14 M14 M14 M14 M NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE

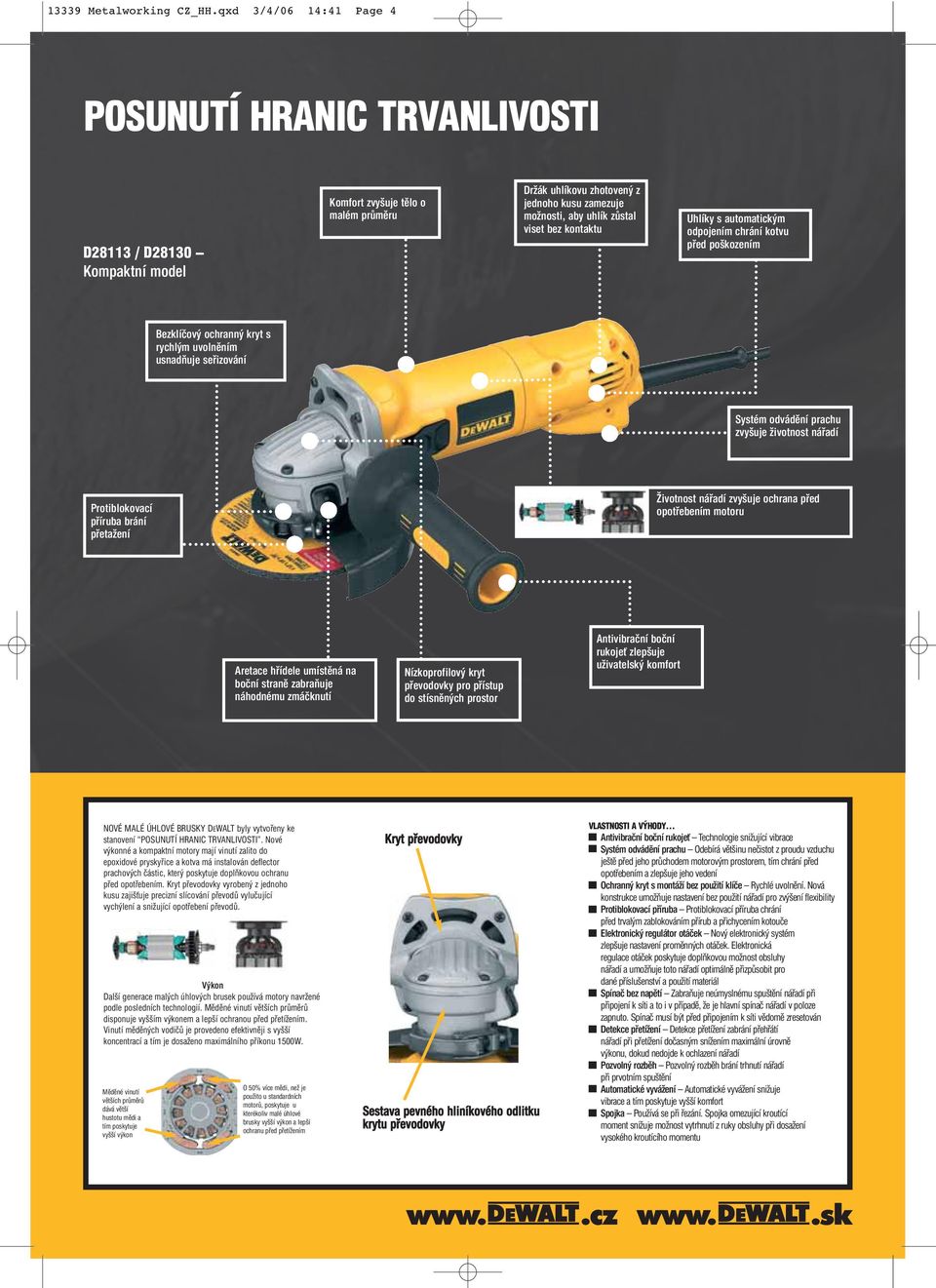

4 13339 Metalworking CZ_HH.qxd 3/4/06 14:41 Page 4 POSUNUTÍ HRANIC TRVANLIVOSTI D28113 / D28130 Kompaktní model Komfort zvyšuje tělo o malém průměru Držák uhlíkovu zhotovený z jednoho kusu zamezuje možnosti, aby uhlík zůstal viset bez kontaktu Uhlíky s automatickým odpojením chrání kotvu před poškozením Bezklíčový ochranný kryt s rychlým uvolněním usnadňuje seřizování Systém odvádění prachu zvyšuje životnost nářadí Protiblokovací příruba brání přetažení Životnost nářadí zvyšuje ochrana před opotřebením motoru Aretace hřídele umístěná na boční straně zabraňuje náhodnému zmáčknutí Nízkoprofilový kryt převodovky pro přístup do stísněných prostor Antivibrační boční rukojeť zlepšuje uživatelský komfort NOVÉ MALÉ ÚHLOVÉ BRUSKY DEWALT byly vytvořeny ke stanovení POSUNUTÍ HRANIC TRVANLIVOSTI. Nové výkonné a kompaktní motory mají vinutí zalito do epoxidové pryskyřice a kotva má instalován deflector prachových částic, který poskytuje doplňkovou ochranu před opotřebením. Kryt převodovky vyrobený z jednoho kusu zajišťuje precizní slícování převodů vylučující vychýlení a snižující opotřebení převodů. Výkon Další generace malých úhlových brusek používá motory navržené podle posledních technologií. Měděné vinutí větších průměrů disponuje vyšším výkonem a lepší ochranou před přetížením. Vinutí měděných vodičů je provedeno efektivněji s vyšší koncentrací a tím je dosaženo maximálního příkonu 1500W. Měděné vinutí větších průměrů dává větší hustotu mědi a tím poskytuje vyšší výkon O 50% více mědi, než je použito u standardních motorů, poskytuje u kterékoliv malé úhlové brusky vyšší výkon a lepší ochranu před přetížením Kryt převodovky Sestava pevného hliníkového odlitku krytu převodovky VLASTNOSTI A VÝHODY Antivibrační boční rukojeť Technologie snižující vibrace Systém odvádění prachu Odebírá většinu nečistot z proudu vzduchu ještě před jeho průchodem motorovým prostorem, tím chrání před opotřebením a zlepšuje jeho vedení Ochranný kryt s montáží bez použití klíče Rychlé uvolnění. Nová konstrukce umožňuje nastavení bez použití nářadí pro zvýšení flexibility Protiblokovací příruba Protiblokovací příruba chrání před trvalým zablokováním přírub a přichycením kotouče Elektronický regulátor otáček Nový elektronický systém zlepšuje nastavení proměnných otáček. Elektronická regulace otáček poskytuje doplňkovou možnost obsluhy nářadí a umožňuje toto nářadí optimálně přizpůsobit pro dané příslušenství a použití materiál Spínač bez napětí Zabraňuje neúmyslnému spuštění nářadí při připojení k síti a to i v případě, že je hlavní spínač nářadí v poloze zapnuto. Spínač musí být před připojením k síti vědomě zresetován Detekce přetížení Detekce přetížení zabrání přehřátí nářadí při přetížení dočasným snížením maximální úrovně výkonu, dokud nedojde k ochlazení nářadí Pozvolný rozběh Pozvolný rozběh brání trhnutí nářadí při prvotním spuštění Automatické vyvážení Automatické vyvážení snižuje vibrace a tím poskytuje vyšší komfort Spojka Používá se při řezání. Spojka omezující kroutící moment snižuje možnost vytrhnutí z ruky obsluhy při dosažení vysokého kroutícího momentu

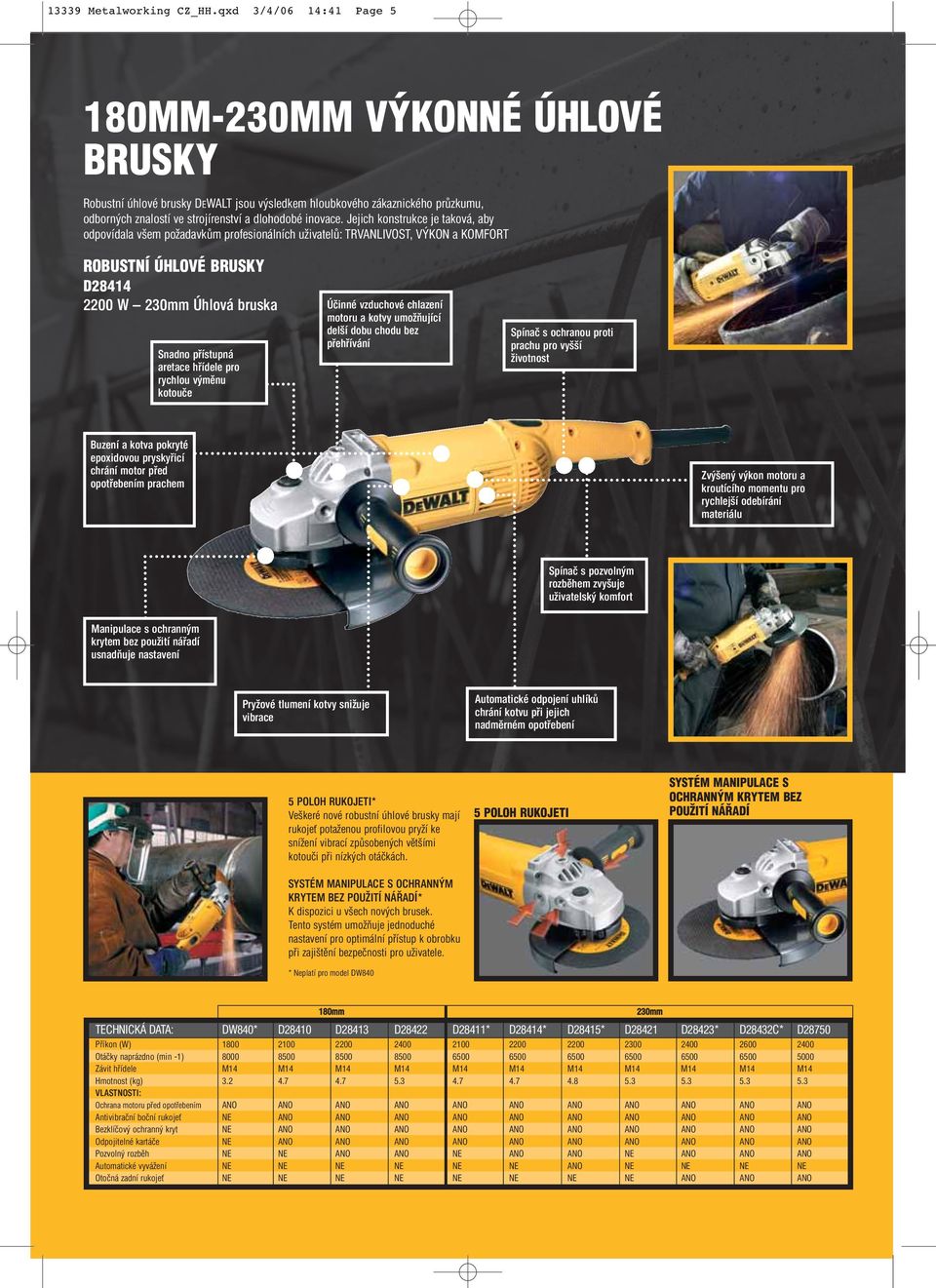

5 13339 Metalworking CZ_HH.qxd 3/4/06 14:41 Page 5 180MM-230MM VÝKONNÉ ÚHLOVÉ BRUSKY Robustní úhlové brusky DEWALT jsou výsledkem hloubkového zákaznického průzkumu, odborných znalostí ve strojírenství a dlohodobé inovace. Jejich konstrukce je taková, aby odpovídala všem požadavkům profesionálních uživatelů: TRVANLIVOST, VÝKON a KOMFORT ROBUSTNÍ ÚHLOVÉ BRUSKY D W 230mm Úhlová bruska Snadno přístupná aretace hřídele pro rychlou výměnu kotouče Účinné vzduchové chlazení motoru a kotvy umožňující delší dobu chodu bez přehřívání Spínač s ochranou proti prachu pro vyšší životnost Buzení a kotva pokryté epoxidovou pryskyřicí chrání motor před opotřebením prachem Zvýšený výkon motoru a kroutícího momentu pro rychlejší odebírání materiálu Spínač s pozvolným rozběhem zvyšuje uživatelský komfort Manipulace s ochranným krytem bez použití nářadí usnadňuje nastavení Pryžové tlumení kotvy snižuje vibrace Automatické odpojení uhlíků chrání kotvu při jejich nadměrném opotřebení 5 POLOH RUKOJETI* Veškeré nové robustní úhlové brusky mají rukojeť potaženou profilovou pryží ke snížení vibrací způsobených většími kotouči při nízkých otáčkách. SYSTÉM MANIPULACE S OCHRANNÝM KRYTEM BEZ POUŽITÍ NÁŘADÍ* K dispozici u všech nových brusek. Tento systém umožňuje jednoduché nastavení pro optimální přístup k obrobku při zajištění bezpečnosti pro uživatele. * Neplatí pro model DW840 5 POLOH RUKOJETI SYSTÉM MANIPULACE S OCHRANNÝM KRYTEM BEZ POUŽITÍ NÁŘADÍ TECHNICKÁ DATA: Otáčky naprázdno (min -1) Závit hřídele VLASTNOSTI: Ochrana motoru před opotřebením Antivibrační boční rukojeť Bezklíčový ochranný kryt Odpojitelné kartáče Pozvolný rozběh Automatické vyvážení Otočná zadní rukojeť 180mm DW840* D28410 D28413 D28422 D28411* D28414* D28415* D28421 D28423* D28432C* D M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE NE 230mm

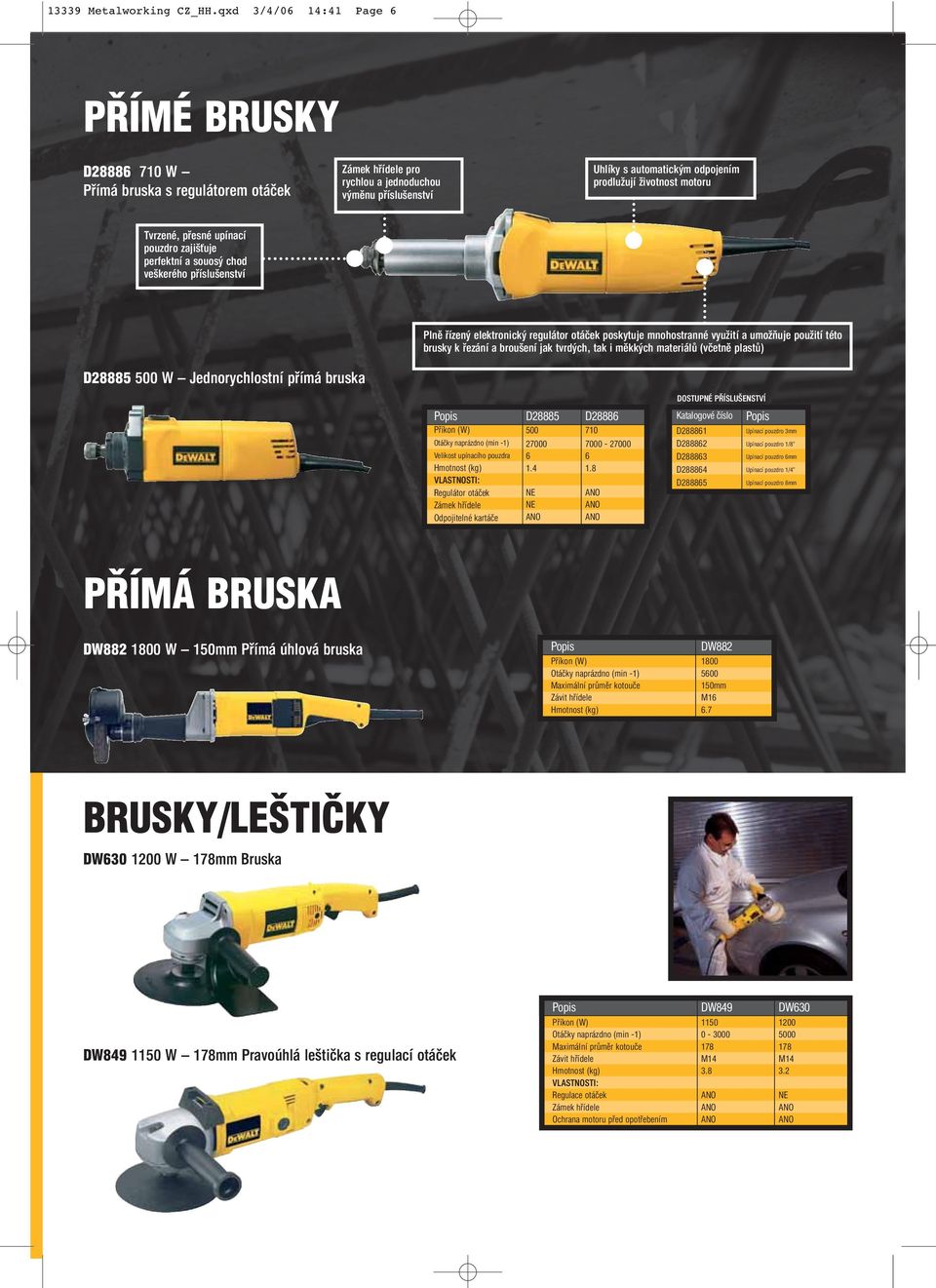

6 13339 Metalworking CZ_HH.qxd 3/4/06 14:41 Page 6 PŘÍMÉ BRUSKY D W Přímá bruska s regulátorem otáček Zámek hřídele pro rychlou a jednoduchou výměnu příslušenství Uhlíky s automatickým odpojením prodlužují životnost motoru Tvrzené, přesné upínací pouzdro zajišťuje perfektní a souosý chod veškerého příslušenství Plně řízený elektronický regulátor otáček poskytuje mnohostranné využití a umožňuje použití této brusky k řezání a broušení jak tvrdých, tak i měkkých materiálů (včetně plastů) D W Jednorychlostní přímá bruska DOSTUPNÉ PŘÍSLUŠENSTVÍ Otáčky naprázdno (min -1) Velikost upínacího pouzdra VLASTNOSTI: Regulátor otáček Zámek hřídele Odpojitelné kartáče D28885 D NE NE Katalogové číslo D D D D D Upínací pouzdro 3mm Upínací pouzdro 1/8 Upínací pouzdro 6mm Upínací pouzdro 1/4 Upínací pouzdro 8mm PŘÍMÁ BRUSKA DW W 150mm Přímá úhlová bruska Otáčky naprázdno (min -1) Maximální průměr kotouče Závit hřídele DW mm M BRUSKY/LEŠTIČKY DW W 178mm Bruska DW W 178mm Pravoúhlá leštička s regulací otáček Otáčky naprázdno (min -1) Maximální průměr kotouče Závit hřídele VLASTNOSTI: Regulace otáček Zámek hřídele Ochrana motoru před opotřebením DW849 DW M14 M NE

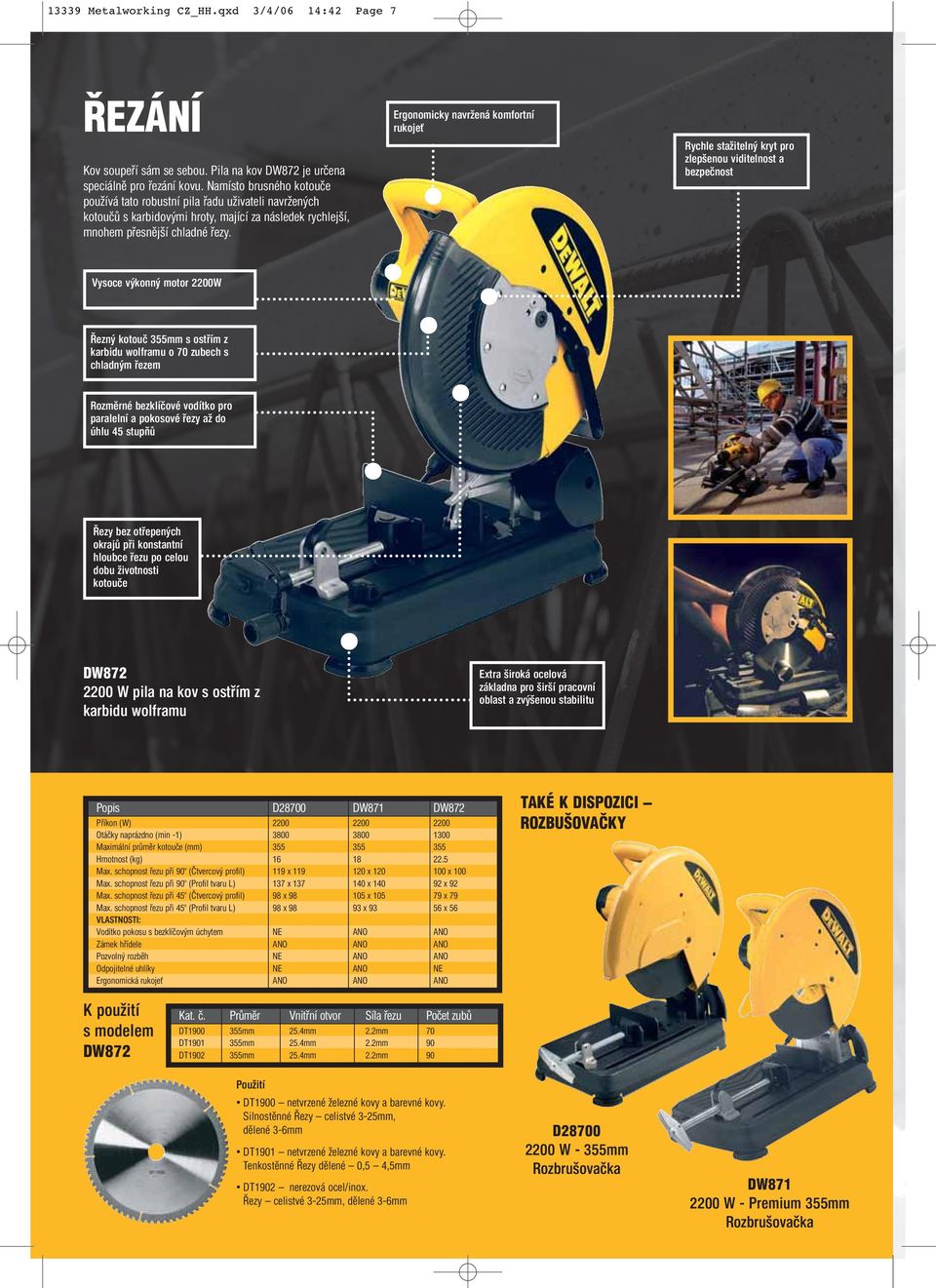

7 13339 Metalworking CZ_HH.qxd 3/4/06 14:42 Page 7 ŘEZÁNÍ Kov soupeří sám se sebou. Pila na kov DW872 je určena speciálně pro řezání kovu. Namísto brusného kotouče používá tato robustní pila řadu uživateli navržených kotoučů s karbidovými hroty, mající za následek rychlejší, mnohem přesnější chladné řezy. Ergonomicky navržená komfortní rukojeť Rychle stažitelný kryt pro zlepšenou viditelnost a bezpečnost Vysoce výkonný motor 2200W Řezný kotouč 355mm s ostřím z karbidu wolframu o 70 zubech s chladným řezem Rozměrné bezklíčové vodítko pro paralelní a pokosové řezy až do úhlu 45 stupňů Řezy bez otřepených okrajů při konstantní hloubce řezu po celou dobu životnosti kotouče DW W pila na kov s ostřím z karbidu wolframu Extra široká ocelová základna pro širší pracovní oblast a zvýšenou stabilitu Otáčky naprázdno (min -1) Maximální průměr kotouče (mm) Max. schopnost řezu při 90 (Čtvercový profil) Max. schopnost řezu při 90 (Profil tvaru L) Max. schopnost řezu při 45 (Čtvercový profil) Max. schopnost řezu při 45 (Profil tvaru L) VLASTNOSTI: Vodítko pokosu s bezklíčovým úchytem Zámek hřídele Pozvolný rozběh Odpojitelné uhlíky Ergonomická rukojeť D28700 DW871 DW x x x x x x x x x x x x 56 NE NE NE NE TAKÉ K DISPOZICI ROZBUŠOVAČKY K použití s modelem DW872 Kat. č. Průměr Vnitřní otvor Síla řezu Počet zubů DT mm 25.4mm 2.2mm 70 DT mm 25.4mm 2.2mm 90 DT mm 25.4mm 2.2mm 90 Použití DT1900 netvrzené železné kovy a barevné kovy. Silnostěnné Řezy celistvé 3-25mm, dělené 3-6mm DT1901 netvrzené železné kovy a barevné kovy. Tenkostěnné Řezy dělené 0,5 4,5mm DT1902 nerezová ocel/inox. Řezy celistvé 3-25mm, dělené 3-6mm D W - 355mm Rozbrušovačka DW W - Premium 355mm Rozbrušovačka

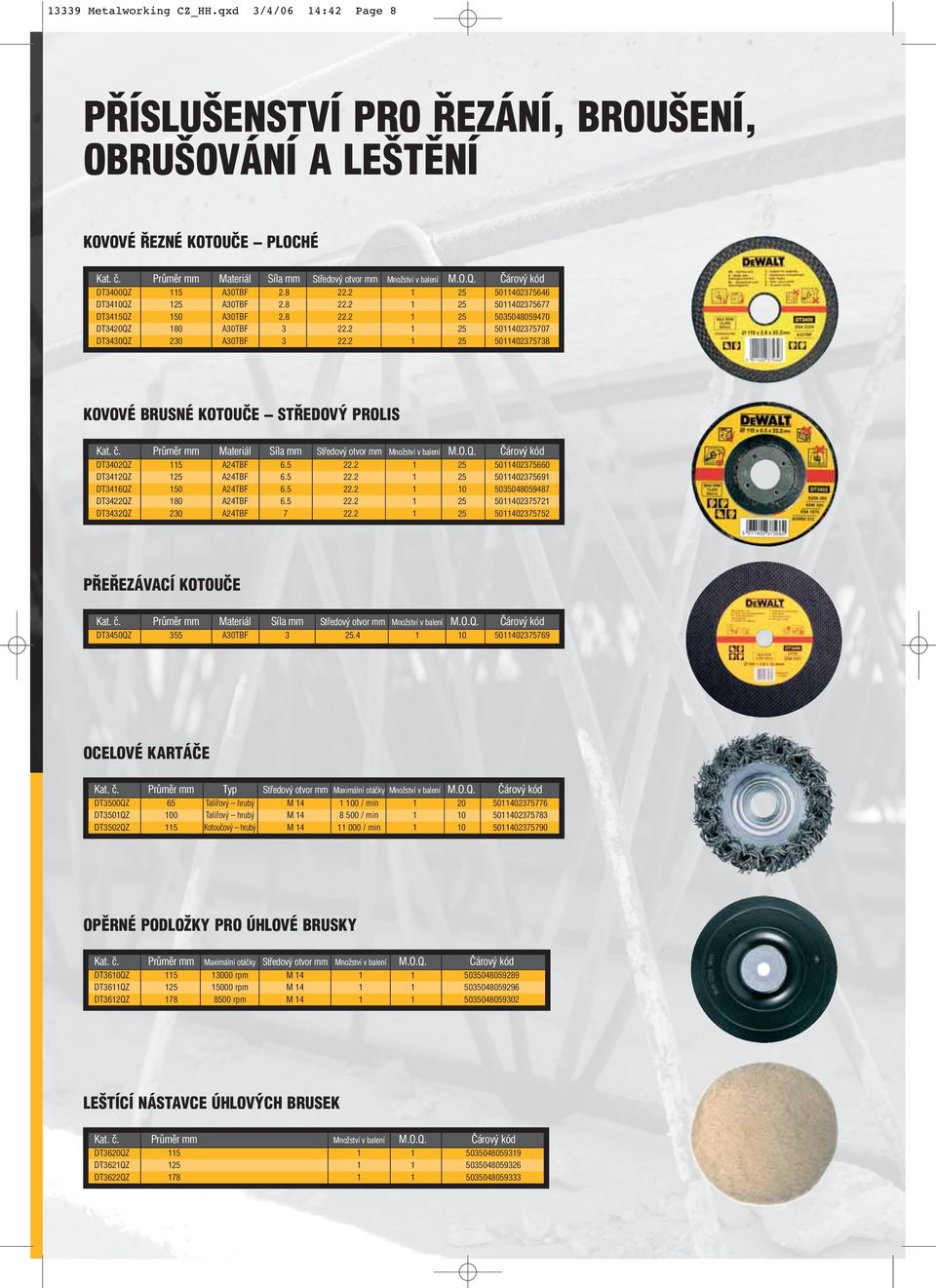

8 13339 Metalworking CZ_HH.qxd 3/4/06 14:42 Page 8 PŘÍSLUŠENSTVÍ PRO ŘEZÁNÍ, BROUŠENÍ, OBRUŠOVÁNÍ A LEŠTĚNÍ KOVOVÉ ŘEZNÉ KOTOUČE PLOCHÉ Kat. č. Průměr mm Materiál Síla mm Středový otvor mm Množství v balení M.O.Q. Čárový kód DT3400QZ 115 A30TBF DT3410QZ 125 A30TBF DT3415QZ 150 A30TBF DT3420QZ 180 A30TBF DT3430QZ 230 A30TBF KOVOVÉ BRUSNÉ KOTOUČE STŘEDOVÝ PROLIS Kat. č. Průměr mm Materiál Síla mm Středový otvor mm Množství v balení M.O.Q. Čárový kód DT3402QZ 115 A24TBF DT3412QZ 125 A24TBF DT3416QZ 150 A24TBF DT3422QZ 180 A24TBF DT3432QZ 230 A24TBF PŘEŘEZÁVACÍ KOTOUČE Kat. č. Průměr mm Materiál Síla mm Středový otvor mm Množství v balení M.O.Q. Čárový kód DT3450QZ 355 A30TBF OCELOVÉ KARTÁČE Kat. č. Průměr mm Typ Středový otvor mm Maximální otáčky Množství v balení M.O.Q. Čárový kód DT3500QZ 65 Talířový hrubý M / min DT3501QZ 100 Talířový hrubý M / min DT3502QZ 115 Kotoučový hrubý M / min OPĚRNÉ PODLOŽKY PRO ÚHLOVÉ BRUSKY Kat. č. Průměr mm Maximální otáčky Středový otvor mm Množství v balení M.O.Q. Čárový kód DT3610QZ rpm M DT3611QZ rpm M DT3612QZ rpm M LEŠTÍCÍ NÁSTAVCE ÚHLOVÝCH BRUSEK Kat. č. Průměr mm Množství v balení M.O.Q. Čárový kód DT3620QZ DT3621QZ DT3622QZ

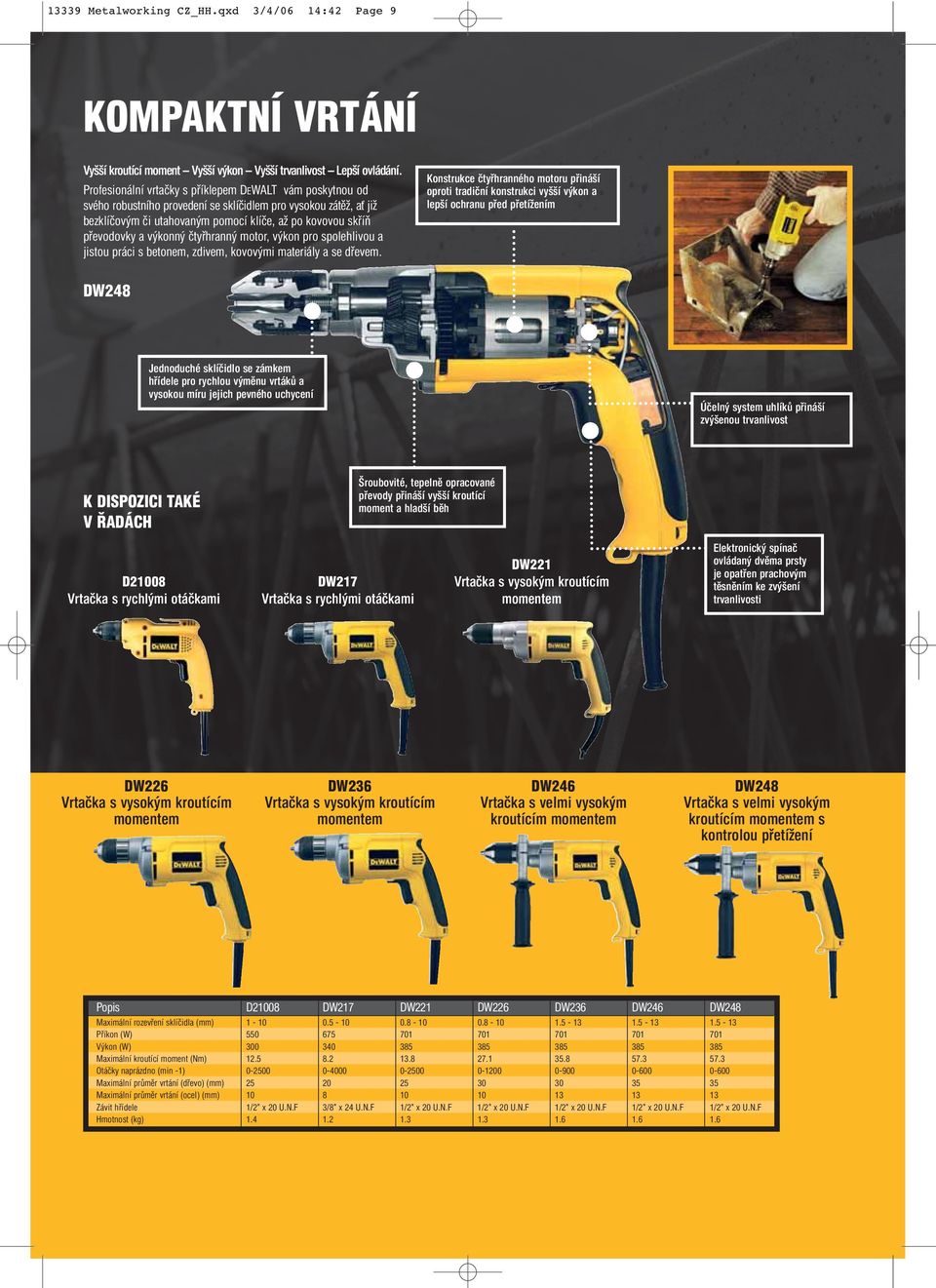

9 13339 Metalworking CZ_HH.qxd 3/4/06 14:42 Page 9 KOMPAKTNÍ VRTÁNÍ Vyšší kroutící moment Vyšší výkon Vyšší trvanlivost Lepší ovládání. Profesionální vrtačky s příklepem DEWALT vám poskytnou od svého robustního provedení se sklíčidlem pro vysokou zátěž, ať již bezklíčovým či utahovaným pomocí klíče, až po kovovou skříň převodovky a výkonný čtyřhranný motor, výkon pro spolehlivou a jistou práci s betonem, zdivem, kovovými materiály a se dřevem. Konstrukce čtyřhranného motoru přináší oproti tradiční konstrukci vyšší výkon a lepší ochranu před přetížením DW248 Jednoduché sklíčidlo se zámkem hřídele pro rychlou výměnu vrtáků a vysokou míru jejich pevného uchycení Účelný system uhlíků přináší zvýšenou trvanlivost K DISPOZICI TAKÉ V ŘADÁCH Šroubovité, tepelně opracované převody přináší vyšší kroutící moment a hladší běh D21008 Vrtačka s rychlými otáčkami DW217 Vrtačka s rychlými otáčkami DW221 Vrtačka s vysokým kroutícím momentem Elektronický spínač ovládaný dvěma prsty je opatřen prachovým těsněním ke zvýšení trvanlivosti DW226 Vrtačka s vysokým kroutícím momentem DW236 Vrtačka s vysokým kroutícím momentem DW246 Vrtačka s velmi vysokým kroutícím momentem DW248 Vrtačka s velmi vysokým kroutícím momentem s kontrolou přetížení Maximální rozevření sklíčidla (mm) Výkon (W) Maximální kroutící moment (Nm) Otáčky naprázdno (min -1) Maximální průměr vrtání (dřevo) (mm) Maximální průměr vrtání (ocel) (mm) Závit hřídele D21008 DW217 DW221 DW226 DW236 DW246 DW /2" x 20 U.N.F 3/8" x 24 U.N.F 1/2" x 20 U.N.F 1/2" x 20 U.N.F 1/2" x 20 U.N.F 1/2" x 20 U.N.F 1/2" x 20 U.N.F

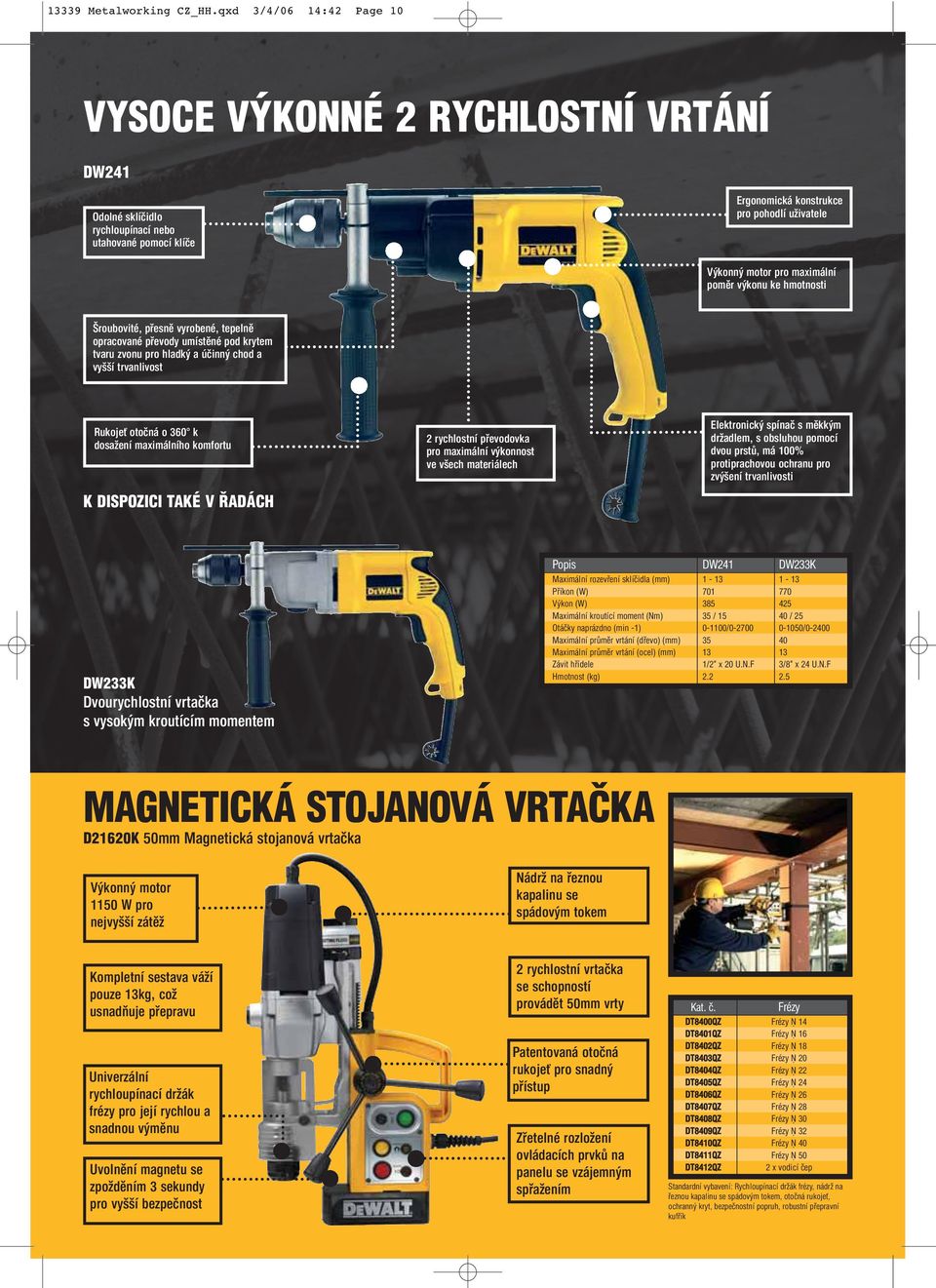

10 13339 Metalworking CZ_HH.qxd 3/4/06 14:42 Page 10 VYSOCE VÝKONNÉ 2 RYCHLOSTNÍ VRTÁNÍ DW241 Odolné sklíčidlo rychloupínací nebo utahované pomocí klíče Ergonomická konstrukce pro pohodlí uživatele Výkonný motor pro maximální poměr výkonu ke hmotnosti Šroubovité, přesně vyrobené, tepelně opracované převody umístěné pod krytem tvaru zvonu pro hladký a účinný chod a vyšší trvanlivost Rukojeť otočná o 360 k dosažení maximálního komfortu K DISPOZICI TAKÉ V ŘADÁCH 2 rychlostní převodovka pro maximální výkonnost ve všech materiálech Elektronický spínač s měkkým držadlem, s obsluhou pomocí dvou prstů, má 100% protiprachovou ochranu pro zvýšení trvanlivosti DW233K Dvourychlostní vrtačka s vysokým kroutícím momentem Maximální rozevření sklíčidla (mm) Výkon (W) Maximální kroutící moment (Nm) Otáčky naprázdno (min -1) Maximální průměr vrtání (dřevo) (mm) Maximální průměr vrtání (ocel) (mm) Závit hřídele DW241 DW233K / / / / /2" x 20 U.N.F 3/8" x 24 U.N.F MAGNETICKÁ STOJVÁ VRTAČKA D21620K 50mm Magnetická stojanová vrtačka Výkonný motor 1150 W pro nejvyšší zátěž Nádrž na řeznou kapalinu se spádovým tokem Kompletní sestava váží pouze 13kg, což usnadňuje přepravu Univerzální rychloupínací držák frézy pro její rychlou a snadnou výměnu Uvolnění magnetu se zpožděním 3 sekundy pro vyšší bezpečnost 2 rychlostní vrtačka se schopností provádět 50mm vrty Patentovaná otočná rukojeť pro snadný přístup Zřetelné rozložení ovládacích prvků na panelu se vzájemným spřažením Kat. č. Frézy DT8400QZ Frézy Ņ 14 DT8401QZ Frézy Ņ 16 DT8402QZ Frézy Ņ 18 DT8403QZ Frézy Ņ 20 DT8404QZ Frézy Ņ 22 DT8405QZ Frézy Ņ 24 DT8406QZ Frézy Ņ 26 DT8407QZ Frézy Ņ 28 DT8408QZ Frézy Ņ 30 DT8409QZ Frézy Ņ 32 DT8410QZ Frézy Ņ 40 DT8411QZ Frézy Ņ 50 DT8412QZ 2 x vodicí čep Standardní vybavení: Rychloupínací držák frézy, nádrž na řeznou kapalinu se spádovým tokem, otočná rukojeť, ochranný kryt, bezpečnostní popruh, robustní přepravní kufřík

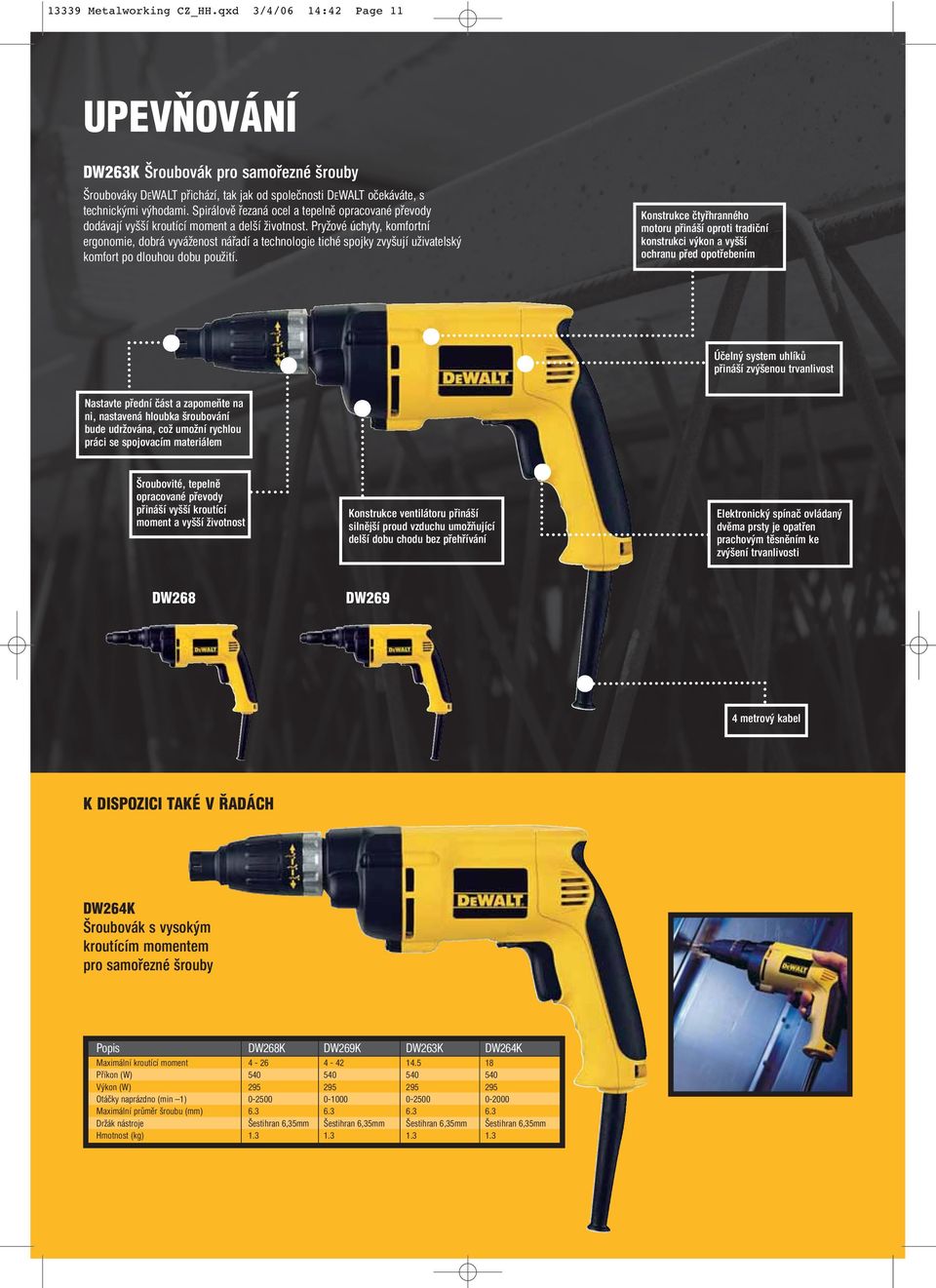

11 13339 Metalworking CZ_HH.qxd 3/4/06 14:42 Page 11 UPEVŇOVÁNÍ DW263K Šroubovák pro samořezné šrouby Šroubováky DEWALT přichází, tak jak od společnosti DEWALT očekáváte, s technickými výhodami. Spirálově řezaná ocel a tepelně opracované převody dodávají vyšší kroutící moment a delší životnost. Pryžové úchyty, komfortní ergonomie, dobrá vyváženost nářadí a technologie tiché spojky zvyšují uživatelský komfort po dlouhou dobu použití. Konstrukce čtyřhranného motoru přináší oproti tradiční konstrukci výkon a vyšší ochranu před opotřebením Účelný system uhlíků přináší zvýšenou trvanlivost Nastavte přední část a zapomeňte na ni, nastavená hloubka šroubování bude udržována, což umožní rychlou práci se spojovacím materiálem Šroubovité, tepelně opracované převody přináší vyšší kroutící moment a vyšší životnost Konstrukce ventilátoru přináší silnější proud vzduchu umožňující delší dobu chodu bez přehřívání Elektronický spínač ovládaný dvěma prsty je opatřen prachovým těsněním ke zvýšení trvanlivosti DW268 DW269 4 metrový kabel K DISPOZICI TAKÉ V ŘADÁCH DW264K Šroubovák s vysokým kroutícím momentem pro samořezné šrouby Maximální kroutící moment Výkon (W) Otáčky naprázdno (min 1) Maximální průměr šroubu (mm) Držák nástroje DW268K DW269K DW263K DW264K Šestihran 6,35mm Šestihran 6,35mm Šestihran 6,35mm Šestihran 6,35mm

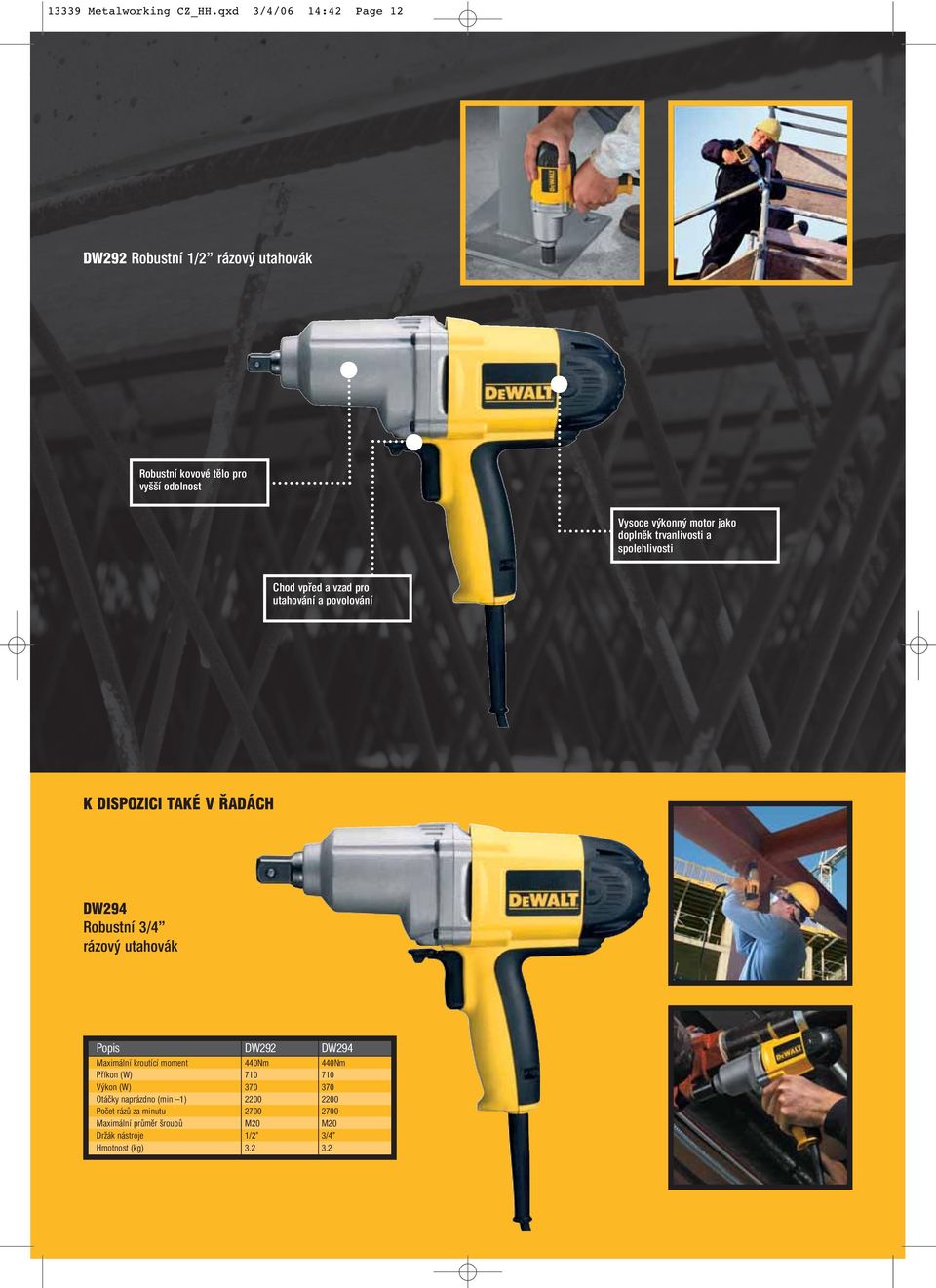

12 13339 Metalworking CZ_HH.qxd 3/4/06 14:42 Page 12 DW292 Robustní 1/2 rázový utahovák Robustní kovové tělo pro vyšší odolnost Vysoce výkonný motor jako doplněk trvanlivosti a spolehlivosti Chod vpřed a vzad pro utahování a povolování K DISPOZICI TAKÉ V ŘADÁCH DW294 Robustní 3/4 rázový utahovák Maximální kroutící moment Výkon (W) Otáčky naprázdno (min 1) Počet rázů za minutu Maximální průměr šroubů Držák nástroje DW292 DW Nm 440Nm M20 M20 1/2" 3/4"

13 13339 Metalworking CZ_HH.qxd 3/4/06 14:42 Page 13 PŘÍSLUŠENSTVÍ PRO VRTÁNÍ & UPEVŇOVÁNÍ Vhodné pro přenosné vrtačky, při vrtání do oceli, legované i nelegované až do 900N/mm2. Také pro vrtání oceli nebo tenkých materiálů kde jsou vyžadovány přesné otvory bez otřepení. Tyto vrtáky jsou také vhodné pro vrtání do dřeva a plastů. EXTREME 2 TM JEDNOTLIVÉ BALENÍ VRTÁKŮ DO KOVU HROT VRTÁKU EXTREME 2 TM Od prvního kontaktu vytváří čistý přesný otvor a snižuje možnost zaseknutí při provrtání Kat. č. Průměr mm Šířka mm Délka mm Počet kusů v balení. M.O.Q. Čárový kód DT5034QZ DT5035QZ DT5036QZ DT5037QZ DT5038QZ DT5039QZ DT5040QZ DT5041QZ DT5042QZ DT5063QZ DT5043QZ DT5044QZ DT5045QZ DT5046QZ DT5064QZ DT5065QZ DT5066QZ DT5047QZ DT5048QZ DT5049QZ DT5050QZ DT5051QZ DT5052QZ DT5053QZ DT5054QZ DT5055QZ DT5056QZ DT5057QZ DT5058QZ DT5059QZ DT5068QZ DT5060QZ DT5061QZ DT5062QZ ZKOSENÁ HRANA Přináší vyšší odolnost a snižuje možnost prasknutí ZNAČENÍ VELIKOSTI Umístěné nad dříkem k ochraně před otěrem ZPLOŠTĚLÁ NÁSADA Eliminuje protáčení ve sklíčidle a přináší více účinnější vrtání EXTREME 2 TM HROMADNÉ BALENÍ VRTÁKŮ DO KOVU Kat. č. Průměr mm Šířka mm Délka mm Počet kusů v balení. M.O.Q. Čárový kód DT5535QZ DT5536QZ DT5537QZ DT5538QZ DT5539QZ DT5540QZ DT5541QZ DT5542QZ DT5543QZ DT5566QZ DT5544QZ DT5545QZ DT5546QZ DT5547QZ DT5567QZ DT5568QZ DT5569QZ DT5548QZ DT5549QZ DT5550QZ DT5570QZ DT5551QZ DT5552QZ DT5553QZ DT5554QZ DT5555QZ DT5556QZ DT5557QZ DT5558QZ DT5559QZ DT5560QZ DT5571QZ DT5561QZ DT5562QZ DT5563QZ

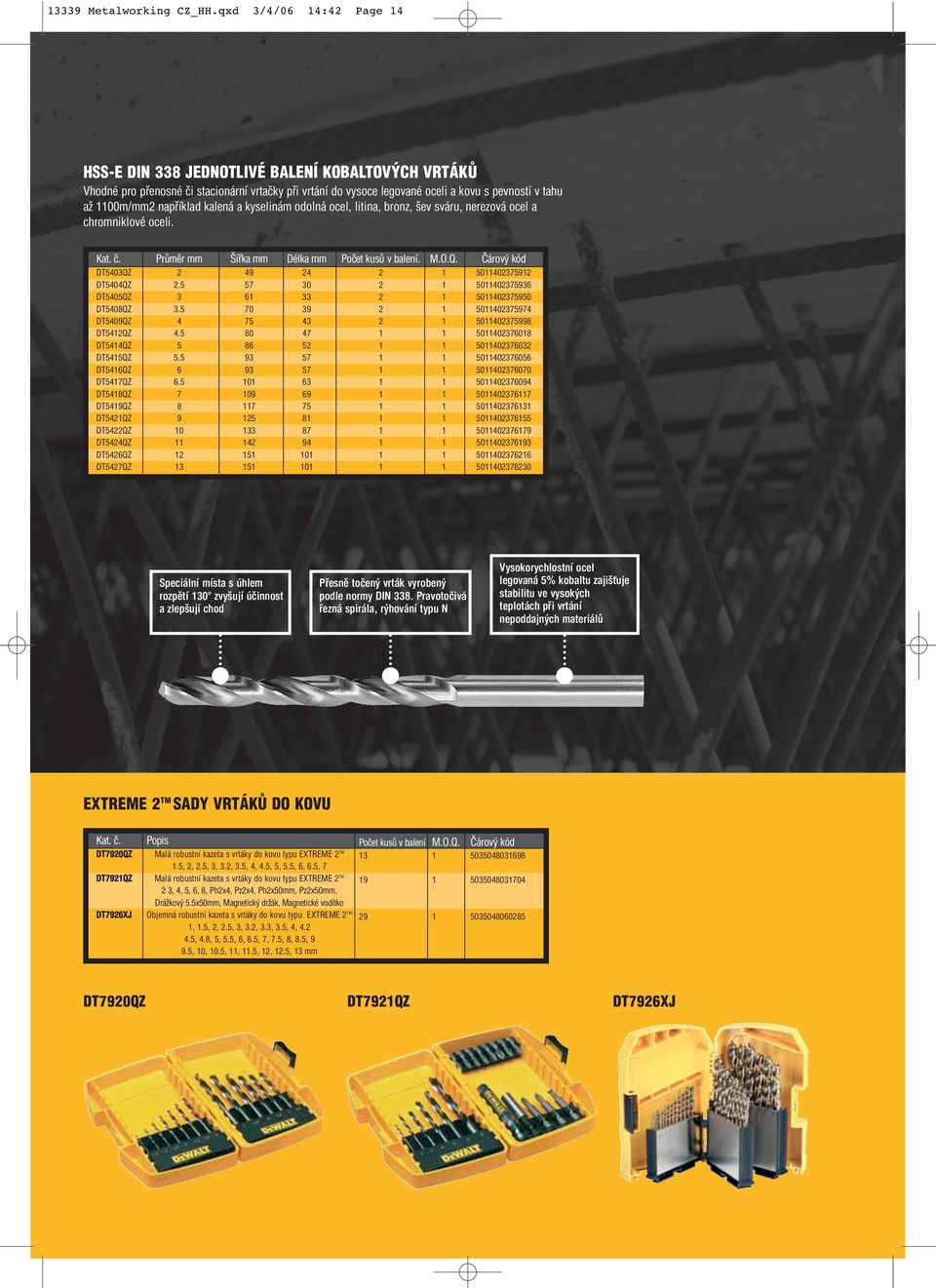

14 13339 Metalworking CZ_HH.qxd 3/4/06 14:42 Page 14 HSS-E DIN 338 JEDNOTLIVÉ BALENÍ KOBALTOVÝCH VRTÁKŮ Vhodné pro přenosné či stacionární vrtačky při vrtání do vysoce legované oceli a kovu s pevností v tahu až 1100m/mm2 například kalená a kyselinám odolná ocel, litina, bronz, šev sváru, nerezová ocel a chromniklové oceli. Kat. č. Průměr mm Šířka mm Délka mm Počet kusů v balení. M.O.Q. Čárový kód DT5403QZ DT5404QZ DT5405QZ DT5408QZ DT5409QZ DT5412QZ DT5414QZ DT5415QZ DT5416QZ DT5417QZ DT5418QZ DT5419QZ DT5421QZ DT5422QZ DT5424QZ DT5426QZ DT5427QZ Speciální místa s úhlem rozpětí 130 zvyšují účinnost a zlepšují chod Přesně točený vrták vyrobený podle normy DIN 338. Pravotočivá řezná spirála, rýhování typu N Vysokorychlostní ocel legovaná 5% kobaltu zajišťuje stabilitu ve vysokých teplotách při vrtání nepoddajných materiálů EXTREME 2 TM SADY VRTÁKŮ DO KOVU Kat. č. DT7920QZ DT7921QZ DT7926XJ Malá robustní kazeta s vrtáky do kovu typu EXTREME 2 TM 1.5, 2, 2.5, 3, 3.2, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7 Malá robustní kazeta s vrtáky do kovu typu EXTREME 2 TM 2 3, 4, 5, 6, 8, Ph2x4, Pz2x4, Ph2x50mm, Pz2x50mm, Drážkový 5.5x50mm, Magnetický držák, Magnetické vodítko Objemná robustní kazeta s vrtáky do kovu typu EXTREME 2 TM 1, 1.5, 2, 2.5, 3, 3.2, 3.3, 3.5, 4, , 4.8, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13 mm Počet kusů v balení M.O.Q. Čárový kód DT7920QZ DT7921QZ DT7926XJ

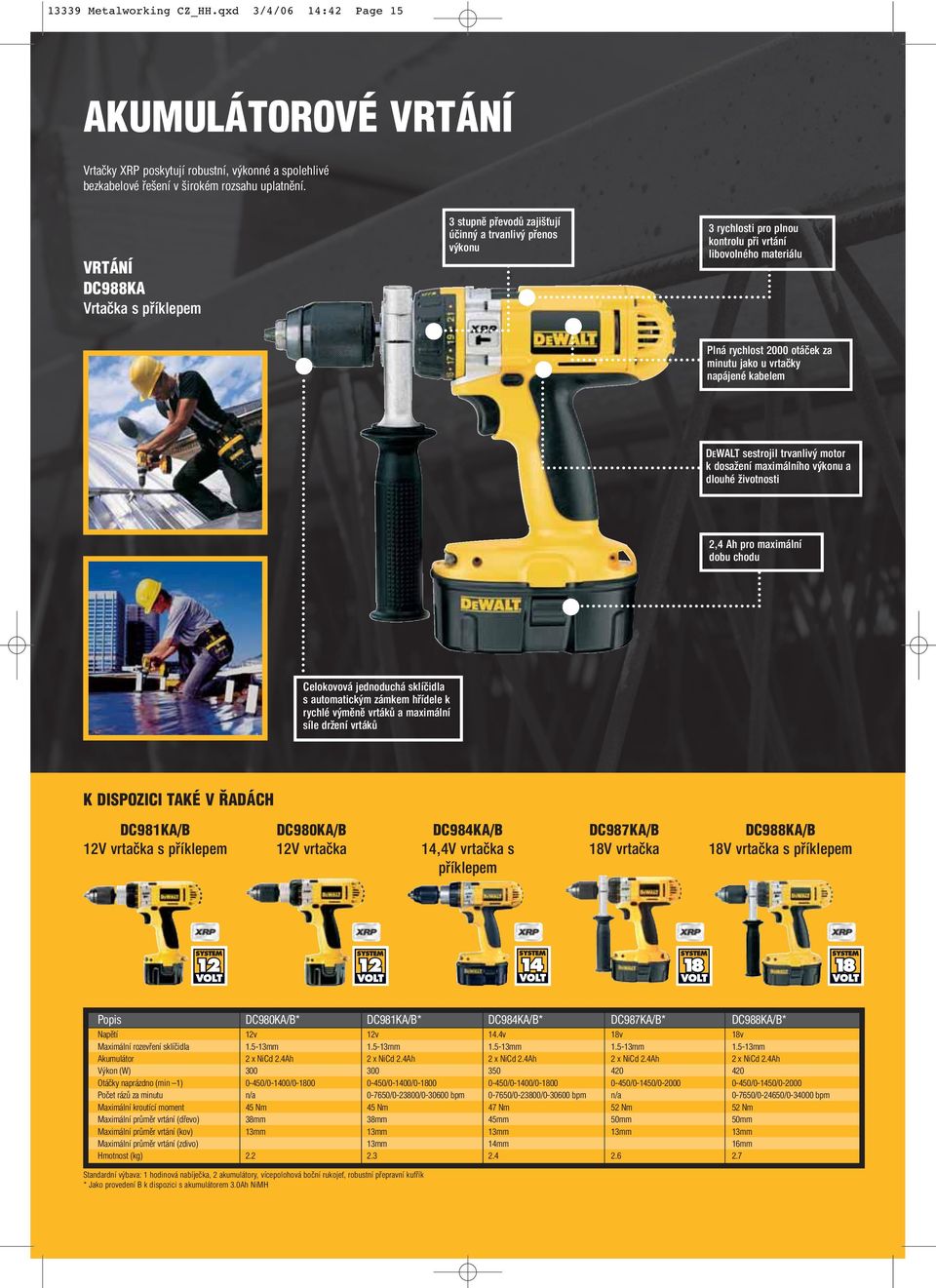

15 13339 Metalworking CZ_HH.qxd 3/4/06 14:42 Page 15 AKUMULÁTOROVÉ VRTÁNÍ Vrtačky XRP poskytují robustní, výkonné a spolehlivé bezkabelové řešení v širokém rozsahu uplatnění. VRTÁNÍ DC988KA Vrtačka s příklepem 3 stupně převodů zajišťují účinný a trvanlivý přenos výkonu 3 rychlosti pro plnou kontrolu při vrtání libovolného materiálu Plná rychlost 2000 otáček za minutu jako u vrtačky napájené kabelem DEWALT sestrojil trvanlivý motor k dosažení maximálního výkonu a dlouhé životnosti 2,4 Ah pro maximální dobu chodu Celokovová jednoduchá sklíčidla s automatickým zámkem hřídele k rychlé výměně vrtáků a maximální síle držení vrtáků K DISPOZICI TAKÉ V ŘADÁCH DC981KA/B 12V vrtačka s příklepem DC980KA/B 12V vrtačka DC984KA/B 14,4V vrtačka s příklepem DC987KA/B 18V vrtačka DC988KA/B 18V vrtačka s příklepem Napětí Maximální rozevření sklíčidla Akumulátor Výkon (W) Otáčky naprázdno (min 1) Počet rázů za minutu Maximální kroutící moment Maximální průměr vrtání (dřevo) Maximální průměr vrtání (kov) Maximální průměr vrtání (zdivo) DC980KA/B* DC981KA/B* DC984KA/B* DC987KA/B* DC988KA/B* 12v 12v 14.4v 18v 18v mm mm mm mm mm 2 x NiCd 2.4Ah 2 x NiCd 2.4Ah 2 x NiCd 2.4Ah 2 x NiCd 2.4Ah 2 x NiCd 2.4Ah /0-1400/ /0-1400/ /0-1400/ /0-1450/ /0-1450/ n/a / / bpm / / bpm n/a / / bpm 45 Nm 45 Nm 47 Nm 52 Nm 52 Nm 38mm 38mm 45mm 50mm 50mm 13mm 13mm 13mm 13mm 13mm 13mm 14mm 16mm Standardní výbava: 1 hodinová nabíječka, 2 akumulátory, vícepolohová boční rukojeť, robustní přepravní kufřík * Jako provedení B k dispozici s akumulátorem 3.0Ah NiMH

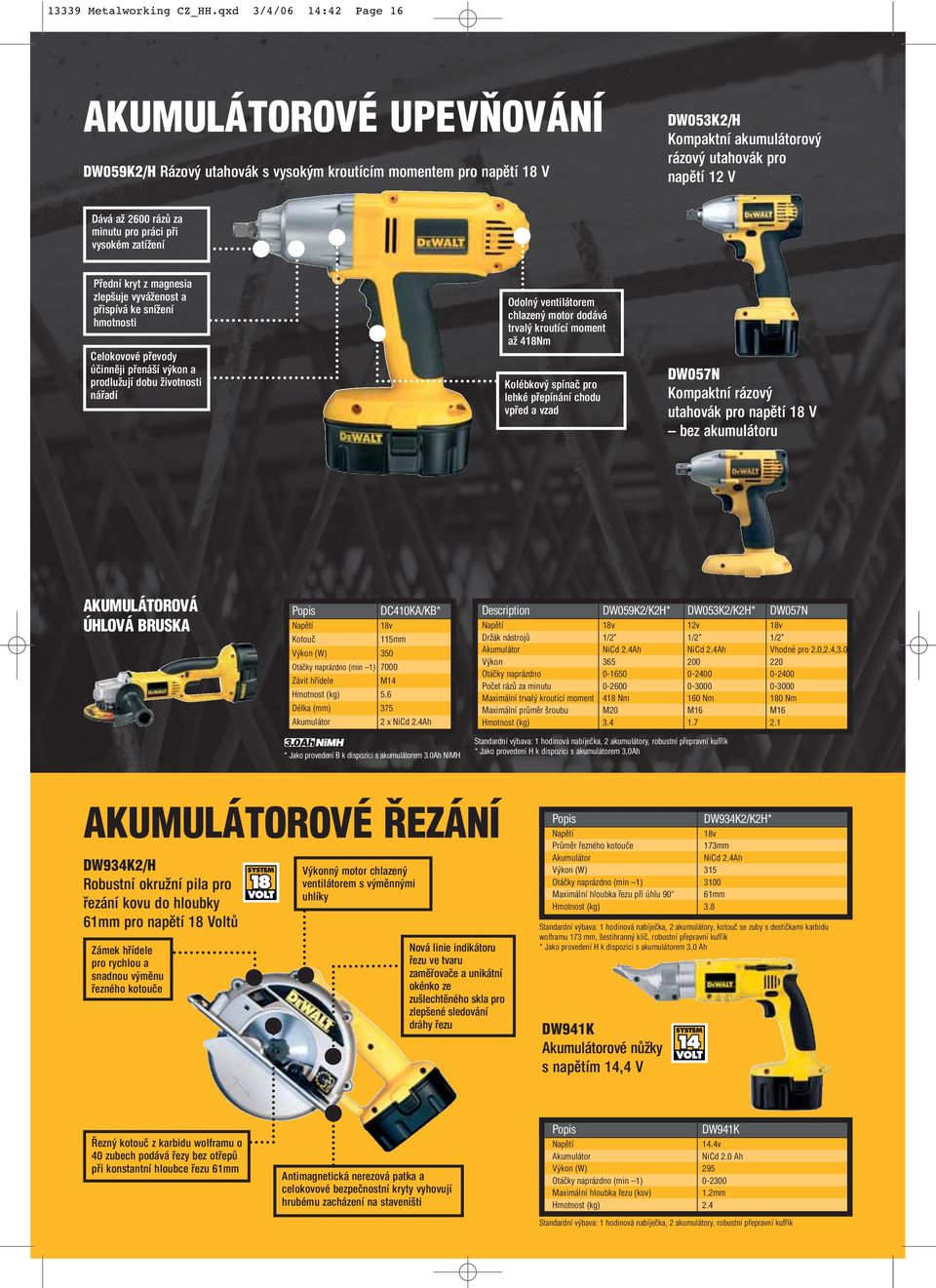

16 13339 Metalworking CZ_HH.qxd 3/4/06 14:42 Page 16 AKUMULÁTOROVÉ UPEVŇOVÁNÍ DW059K2/H Rázový utahovák s vysokým kroutícím momentem pro napětí 18 V DW053K2/H Kompaktní akumulátorový rázový utahovák pro napětí 12 V Dává až 2600 rázů za minutu pro práci při vysokém zatížení Přední kryt z magnesia zlepšuje vyváženost a přispívá ke snížení hmotnosti Celokovové převody účinněji přenáší výkon a prodlužují dobu životnosti nářadí Odolný ventilátorem chlazený motor dodává trvalý kroutící moment až 418Nm Kolébkový spínač pro lehké přepínání chodu vpřed a vzad DW057N Kompaktní rázový utahovák pro napětí 18 V bez akumulátoru AKUMULÁTOROVÁ ÚHLOVÁ BRUSKA Napětí Kotouč Výkon (W) DC410KA/KB* 18v 115mm 350 Otáčky naprázdno (min 1) 7000 Závit hřídele M Délka (mm) 375 Akumulátor 2 x NiCd 2.4Ah * Jako provedení B k dispozici s akumulátorem 3.0Ah NiMH Description Napětí Držák nástrojů Akumulátor Výkon Otáčky naprázdno Počet rázů za minutu Maximální trvalý kroutící moment Maximální průměr šroubu Standardní výbava: 1 hodinová nabíječka, 2 akumulátory, robustní přepravní kufřík * Jako provedení H k dispozici s akumulátorem 3,0Ah DW059K2/K2H* DW053K2/K2H* DW057N 18v 12v 18v 1/2" 1/2" 1/2" NiCd 2.4Ah NiCd 2.4Ah Vhodné pro 2.0,2.4,3.0 Ah Nm 160 Nm 180 Nm M20 M16 M AKUMULÁTOROVÉ ŘEZÁNÍ DW934K2/H Robustní okružní pila pro řezání kovu do hloubky 61mm pro napětí 18 Voltů Zámek hřídele pro rychlou a snadnou výměnu řezného kotouče Výkonný motor chlazený ventilátorem s výměnnými uhlíky Nová linie indikátoru řezu ve tvaru zaměřovače a unikátní okénko ze zušlechtěného skla pro zlepšené sledování dráhy řezu Napětí Průměr řezného kotouče Akumulátor Výkon (W) Otáčky naprázdno (min 1) Maximální hloubka řezu při úhlu 90 Standardní výbava: 1 hodinová nabíječka, 2 akumulátory, kotouč se zuby s destičkami karbidu wolframu 173 mm, šestihranný klíč, robustní přepravní kufřík * Jako provedení H k dispozici s akumulátorem 3,0 Ah DW941K Akumulátorové nůžky s napětím 14,4 V DW934K2/K2H* 18v 173mm NiCd 2.4Ah mm 3.8 Řezný kotouč z karbidu wolframu o 40 zubech podává řezy bez otřepů při konstantní hloubce řezu 61mm Antimagnetická nerezová patka a celokovové bezpečnostní kryty vyhovují hrubému zacházení na staveništi Napětí Akumulátor Výkon (W) Otáčky naprázdno (min 1) Maximální hloubka řezu (kov) DW941K 14.4v NiCd 2.0 Ah mm 2.4 Standardní výbava: 1 hodinová nabíječka, 2 akumulátory, robustní přepravní kufřík
