Technické podmínky pro technický automobil v redukovaném provedení

Transkript

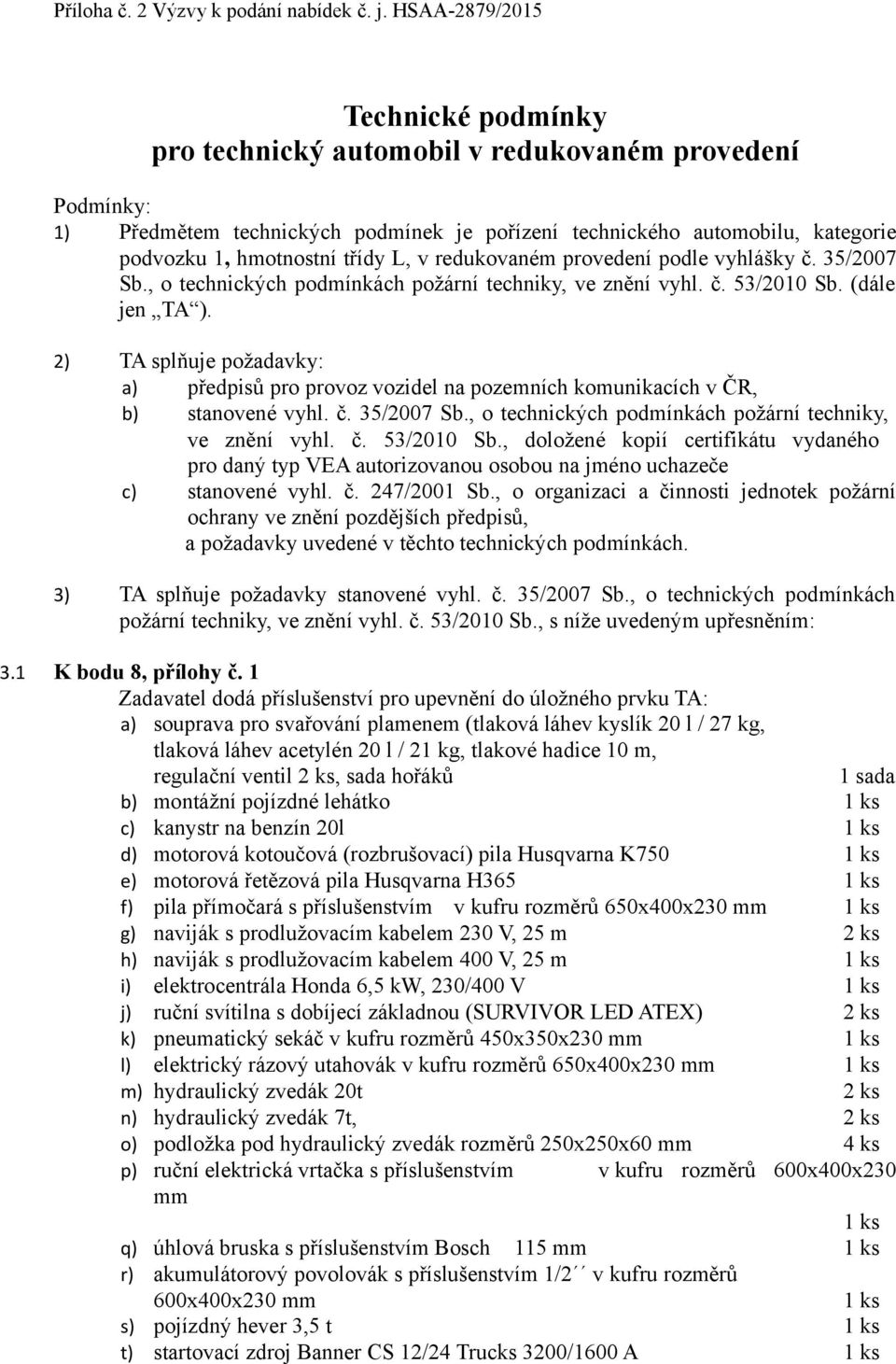

1 Technické podmínky pro technický automobil v redukovaném provedení Podmínky: 1) Předmětem technických podmínek je pořízení technického automobilu, kategorie podvozku 1, hmotnostní třídy L, v redukovaném provedení podle vyhlášky č. 35/2007 Sb., o technických podmínkách požární techniky, ve znění vyhl. č. 53/2010 Sb. (dále jen TA ). 2) TA splňuje požadavky: a) předpisů pro provoz vozidel na pozemních komunikacích v ČR, b) stanovené vyhl. č. 35/2007 Sb., o technických podmínkách požární techniky, ve znění vyhl. č. 53/2010 Sb., doložené kopií certifikátu vydaného pro daný typ VEA autorizovanou osobou na jméno uchazeče c) stanovené vyhl. č. 247/2001 Sb., o organizaci a činnosti jednotek požární ochrany ve znění pozdějších předpisů, a požadavky uvedené v těchto technických podmínkách. 3) TA splňuje požadavky stanovené vyhl. č. 35/2007 Sb., o technických podmínkách požární techniky, ve znění vyhl. č. 53/2010 Sb., s níže uvedeným upřesněním: 3.1 K bodu 8, přílohy č. 1 Zadavatel dodá příslušenství pro upevnění do úložného prvku TA: a) souprava pro svařování plamenem (tlaková láhev kyslík 20 l / 27 kg, tlaková láhev acetylén 20 l / 21 kg, tlakové hadice 10 m, regulační ventil 2 ks, sada hořáků b) montážní pojízdné lehátko c) kanystr na benzín 20l d) motorová kotoučová (rozbrušovací) pila Husqvarna K750 e) motorová řetězová pila Husqvarna H365 f) pila přímočará s příslušenstvím v kufru rozměrů 650x400x230 mm g) naviják s prodlužovacím kabelem 230 V, 25 m 2 ks h) naviják s prodlužovacím kabelem 400 V, 25 m i) elektrocentrála Honda 6,5 kw, 230/400 V j) ruční svítilna s dobíjecí základnou (SURVIVOR LED ATEX) 2 ks k) pneumatický sekáč v kufru rozměrů 450x350x230 mm l) elektrický rázový utahovák v kufru rozměrů 650x400x230 mm m) hydraulický zvedák 20t 2 ks n) hydraulický zvedák 7t, 2 ks o) podložka pod hydraulický zvedák rozměrů 250x250x60 mm 4 ks p) ruční elektrická vrtačka s příslušenstvím v kufru rozměrů 600x400x230 mm q) úhlová bruska s příslušenstvím Bosch 115 mm r) akumulátorový povolovák s příslušenstvím 1/2 v kufru rozměrů 600x400x230 mm s) pojízdný hever 3,5 t t) startovací zdroj Banner CS 12/24 Trucks 3200/1600 A

2 u) svářecí inventor s příslušenstvím rozměrů 290 x 230 x 210 mm v) zámečnický svěrák York K bodu 8, přílohy č. 1 Dodavatel TA dodá, příslušenství pro upevnění v úložném prvku TA Jednotlivé položky příslušenství jsou v TA uloženy následujícím způsobem: Regál s policemi na levé straně TA: a) lékárnička velikost III., b) požární světlomet 2 ks c) přenosný hasicí přístroj práškový 2 ks, d) ruční vyprošťovací nástroj typu HOOLIGAN (délka 740 mm), e) rukavice lékařské, nesterilní 12 ks, f) vyprošťovací nůž (řezák) na bezpečnostní pásy 2 ks g) elektrický kompresor 230V, 1500W, 8 bar/24 l s příslušenstvím h) vytyčovací páska 500m i) vytyčovací kužely s výstražným zábleskovým světlem 4 ks j) světlomet v provedení LED lm 2 ks k) stativ ke světlometu 2 ks Skříň se zásuvkami na pravé straně TA: a) zásuvka s pořadačem a v něm uložené nářadí: gola sada 3/4 kovaná hlavice 19 x 3/4 kovaná hlavice 22 x 3/4 kovaná hlavice 24 x 3/4 kovaná hlavice 27 x 3/4 kovaná hlavice 30 x 3/4 kovaná hlavice 32 x 3/4 b) zásuvka s pořadačem a v něm uložené nářadí: gola sadu 1/4 v rozsahu 5,5, - 14 mm s ráčnou a příslušenstvím gola sadu 1/2 v rozsahu mm s ráčnou a příslušenstvím prodloužených zástrčnch klíčů v rozsahu 2-10 mm křížový bit 101, křížový bit 102 zástrčný šestihranný bit 103 zástrčný šestihranný bit104 zástrčný šestihranný bit 105 zástrčný šestihranný bit 106 plochý bit 134,5 plochý bit136,5 plochý bit 148 c) zásuvka s pořadačem a v něm uložené nářadí: sika kleště kleště s půlkulatou čelistí kombi. kleště štípací kleště - boční 1ks

3 štípací kleště - čelní kleště na pojistné kroužky - vnitřní kleště na pojistné kroužky - vněší d) zásuvka s pořadačem a v něm uložené nářadí: 8 dílná sada křížových šroubováků 8 dílná sada plochých šroubováků torx šroubováky v rozsahu T 10 - T40 8 dílná sada křížových šroubováků - krátké 8 dílná sada plochých šroubováků - krátké modul Torx / Imbus - "téčka" e) zásuvka s pořadačem a v něm uložené nářadí: ráčnové klíče v rozsahu 8-24 mm očkoploché klíče v rozsahu 6-32 mm očkoploché klíče v rozsahu 6-32 mm - zahnuté f) zásuvka s pořadačem a v něm uložené nářadí: pilník plochý, kulatý, půlkulatý ruční pilka na kov měřící ocelové pásmo (3 m) g) zásuvka s pořadačem a v něm uložené nářadí: kladivo 400g, 750g, 1500g 3 ks palička plastová sekáč plochý, křížový h) 2x zásuvka o rozměru nejméně 900 x 400 x 60mm s pořadači pro uložení spojovacího materiálu i) 1x zásuvka o rozměru nejméně 900 x 400 x 120mm Skříň se zásuvkami na levé straně TA: a) 3x zásuvka o rozměru nejméně 900 x 400 x 120 mm b) 3x zásuvka o rozměru nejméně 900 x 430 x 90 mm s pořadači pro uložení drobného materiálu c) Pořadač s nejméně 12 vyjímatelnými schránkami o rozměru nejméně 200 x 100 x 80 mm 3.3 K bodu 10, přílohy č. 1 Měrný výkon motoru TA je nejméně 23 kw na 1000 kg největší technicky přípustné hmotnosti. 3.4 K bodu 12, přílohy č. 1 TA je vybaven analogovou radiostanicí Motorola GM 380 a digitálním terminálem Matra G2 HT6991 a příslušnými střešními anténami, konvertorem z analogové radiostanice na digitální terminál systému PEGAS (MATRA). Převodník mezi systémem typizované analogové RDST a systémem PEGAS splňuje parametry technických podmínek TP-STS/ , vydaných MV-GŘ HZS ČR. Komunikační prostředky pro montáž dodá zadavatel.

4 3.5 K bodu 14, přílohy č. 1 V prostoru místa nástupu řidiče do TA je umístěna přípojka pro napojení cizího zdroje napětí k průběžnému dobíjení akumulátorových baterií konzervátorem. Přípojka je konstruována tak, že přívod elektrického proudu (16A/230V, krytí IP 44). Přípojka je umístěna ve vestavné skříni kryté dvířky, které se po odpojení samočinně zavírají, součástí dodávky je i příslušný protikus. 3.6 K bodu 16, přílohy č. 1 Zdrojem elektrického proudu je elektrocentrála uložená na pravé straně TA, výfukové zplodiny jsou vyvedeny mimo vozidlo. 3.7 K bodu 22, přílohy č. 1 Kabina osádky je vybavena sedadly pro 3 osoby včetně řidiče, 3.8 K bodu 22, přílohy č. 1 Kabina osádky je vybavena v přední části zásuvkami 12 V pro napájení tabletu, kamery a dobíjení mobilního telefonu. Jedna zásuvka je pod stálým proudem, dvě jsou aktivovány po sepnutí klíčku spínací skříňky do první polohy, jedna tato zásuvka je v provedení USB. 3.9 K bodu 23, přílohy č. 1 Zvláštní výstražné zařízení umožňuje reprodukci mluveného slova a skládá se z ovládací jednotky, světelné rampy modré barvy se sirénou s možností volby tónu "WAIL", "YELP", "HI-LO" a s reproduktorem pro hlášení, v zadní části nástavby v obou rozích integrovaných rohových modulů s výstražnými světly modré barvy K bodu 23, přílohy č. 1 Na přední a zadní straně je TA vybaven dvěma svítilnami se světlem modré barvy, které jsou napojeny na zvláštní výstražné zařízení a lze je v případě potřeby vypnout samostatným vypínačem K bodu 23, přílohy č. 1 Světelná část zvláštních výstražných zařízení je technologie LED K bodu 26, přílohy č. 1 Účelová nástavba je vestavěna do užitkového prostoru odděleného od kabiny osádky, tvoří ji skříně se zásuvkami, regál s policemi a úchytné prvky pro uložení příslušenství. Podlaha je zesílená a snadno omyvatelná. Stěny jsou obložené materiálem s dlouhou životností odolným poškození manipulací s příslušenstvím. Přístup do nástavby je bočními posuvnými dveřmi a zadními křídlovými dveřmi s úlem otevření K bodu 33, přílohy č. 1 Tlakové lahve soupravy pro svařování plynem jsou uloženy v poloze svislé, jsou zajištěny v upevňovacích prvcích na levé straně TA přístupné zadními dveřmi. Hadice autogenní soupravy jsou zavěšeny na samostatném upevňovacím prvku K bodu 36, přílohy č. 1 Pro barevnou úpravu TA je použita červená barva RAL Zvýrazňující prvek tvoří bílý vodorovný pruh po obvodu karoserie, liniové značení reflexním pruhem v barvě bílé je umístěno na obou bočních stranách karosérie v horní části bílého vodorovného

5 pruhu. Úplné obrysové značení reflexním pruhem v barvě červené je provedeno na zadní straně karoserie, horní vodorovné a svislá značení jsou umístěna v bezprostřední blízkosti kraje karoserie, spodní značení je umístěno nejméně 250 a nejvíce 1500 mm nad zemí K bodu 37, přílohy č. 1 Osvětlení účelové nástavby je zhotoveno z LED modulů umístěných tak, aby byl prostor rovnoměrně osvětlen. Tyto moduly musí dosahovat krytí IP67 a musí být snadno demontovatelné. Z důvodu mechanické odolnosti není přípustné řešení s využitím flexibilních samolepicích LED pásků nalepených na konstrukcí vozidla bez použití instalační lišty s krycím plexi K bodu 37, přílohy č. 1 V bílém zvýrazňujícím vodorovném pruhu na předních dveřích kabiny osádky je umístěn nápis s označením dislokace jednotky. V prvním řádku je text HASIČSKÝ ZÁCHRANNÝ SBOR, v druhém řádku je text HLAVNÍHO MĚSTA PRAHY. Nápisy jsou provedeny kolmým bezpatkovým písmem, písmeny velké abecedy K bodu 37, přílohy č. 1 V bílém zvýrazňujícím vodorovném pruhu na přední části karosérie kabiny osádky je umístěn nápis HASIČI. Nápis je proveden kolmým bezpatkovým písmem, písmeny velké abecedy, v černé barvě, výška písmen je mm. 4) Další podmínky: 1) Podvozek TA je vybaven nejméně zařízením ABS, ASR a ESP 2) Kabina osádky je vybavena klimatizací a autorádiem. 3) TA je vybaven předními airbagy pro řidiče a spolujezdce. 4) TA je vybaven posilovačem řízení. 5) TA je vybaven výškově nastavitelným sedadlem řidiče. 6) TA je vybaven bezpečnostním sloupkem řízení. 7) TA je vybaven tažným zařízením s kulovým čepem ISO50 pro tažení přívěsu s hmotností 2000 kg. 8) Dveře TA jsou vybaveny centrálním zamykáním s dálkovým ovládáním. 9) TA je vybaven 3-bodovými bezpečnostními pásy pro všechny sedadla s předepínačem a omezovačem tahu. 10) Vnitřní rozměr užitkové nástavby je minimálně 3100 x 1700 x 1700 mm. 11) Délka kompletně vybaveného TA je nejvíce 6300 mm z důvodu velikosti parkovacího stání. 12) Rozvor náprav je nejméně 3400 mm. 13) Maximální celková hmotnost TA je nejvíce 3500 kg. 14) Užitečná hmotnost TA je nejméně 1000 kg. 15) TA je vybaven plnohodnotným náhradním kolem a nářadím nutným pro jeho výměnu.

6 16) Úchytné a úložné prvky v prostoru pro uložení příslušenství jsou provedeny z lehkého kovu nebo jiného materiálu, s vysokou životností. 17) V užitkové nástavbě je vyhrazeno místo, které umožňuje převoz a upevnění nejméně 2 náhradních kol o rozměru 445/65/ R22,5. 18) Nářadí umístěné v zásuvkách je uloženo v pořadači po jednotlivých kusech. 19) Na levé straně TA je pracovní plocha o rozměrech nejméně 800 x 400 mm osvětlená polohovatelným světelným zdrojem o svítivosti nejméně 1200 lm. 20) TA má v zadní části užitkového prostoru zámečnický svěrák upevněný na výsuvném nebo výklopném pracovním stole, jehož konstrukce je odolná vůči síle, která se dá předpokládat při činnosti, pro kterou je svěrák konstrukčně určen. Součástí pracovního stolu je odkládací plocha o minimální ploše 4000 mm 2. 21) TA je v zadní části užitkového prostoru vybaven samonavíjecím navijákem pro stlačený vzduch s tlakovou hadici o délce nejméně 18 m s tlakovou odolností nejméně 8 bar. 22) TA je vyroben v roce ) Technická životnost TA je nejméně 16 roků s tím, že po celou tuto dobu je TA plně funkční. 24) Všechny položky technického příslušenství a všechna zařízení použita pro montáž do TA splňují obecně stanovené bezpečnostní předpisy a jsou doložena příslušným dokladem (homologace, certifikát, prohlášení o shodě apod.). 25) Pokud jsou v této technické specifikaci uvedeny odkazy na jednotlivá obchodní jména, zvláštní označení podniků, zvláštní označení výrobků, výkonů nebo obchodních materiálů, které platí pro určitý podnik nebo organizační jednotku za příznačné, patenty a užitné vzory, umožňuje zadavatel použít i jiných, technických a kvalitativně obdobných řešení. Variantní řešení se nepřipouští.
