ÚZEMNÍ ROZHODNUTÍ. Výroková část

Transkript

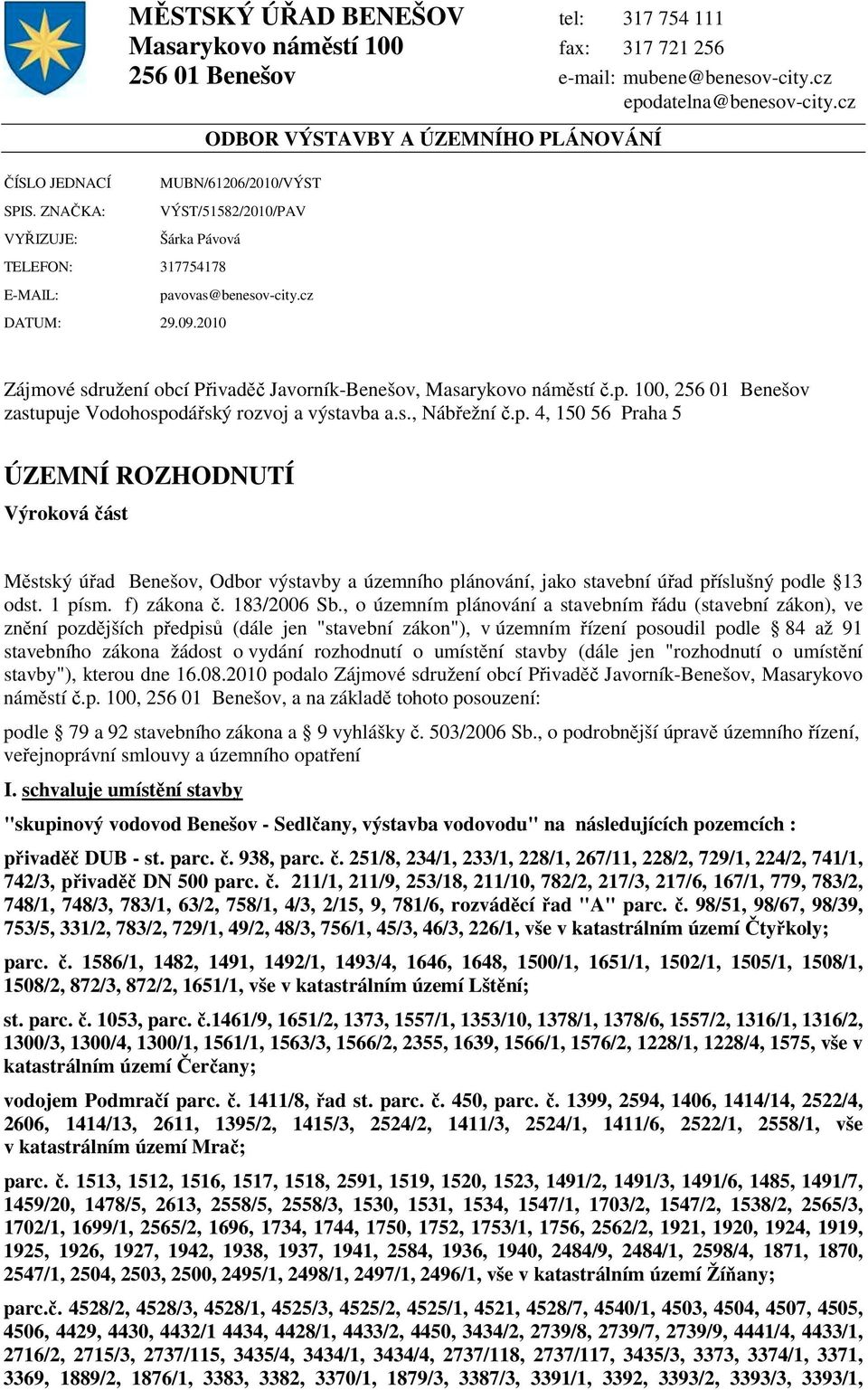

1 ČÍSLO JEDNACÍ SPIS. ZNAČKA: VYŘIZUJE: MĚSTSKÝ ÚŘAD BENEŠOV tel: Masarykovo náměstí 100 fax: Benešov ODBOR VÝSTAVBY A ÚZEMNÍHO PLÁNOVÁNÍ MUBN/61206/2010/VÝST VÝST/51582/2010/PAV Šárka Pávová TELEFON: DATUM: pavovas@benesov-city.cz Zájmové sdružení obcí Přivaděč Javorník-Benešov, Masarykovo náměstí č.p. 100, Benešov zastupuje Vodohospodářský rozvoj a výstavba a.s., Nábřežní č.p. 4, Praha 5 ÚZEMNÍ ROZHODNUTÍ Výroková část Městský úřad Benešov, Odbor výstavby a územního plánování, jako stavební úřad příslušný podle 13 odst. 1 písm. f) zákona č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon), ve znění pozdějších předpisů (dále jen "stavební zákon"), v územním řízení posoudil podle 84 až 91 stavebního zákona žádost o vydání rozhodnutí o umístění stavby (dále jen "rozhodnutí o umístění stavby"), kterou dne podalo Zájmové sdružení obcí Přivaděč Javorník-Benešov, Masarykovo náměstí č.p. 100, Benešov, a na základě tohoto posouzení: podle 79 a 92 stavebního zákona a 9 vyhlášky č. 503/2006 Sb., o podrobnější úpravě územního řízení, veřejnoprávní smlouvy a územního opatření I. schvaluje umístění stavby "skupinový vodovod Benešov - Sedlčany, výstavba vodovodu" na následujících pozemcích : přivaděč DUB - st. parc. č. 938, parc. č. 251/8, 234/1, 233/1, 228/1, 267/11, 228/2, 729/1, 224/2, 741/1, 742/3, přivaděč DN 500 parc. č. 211/1, 211/9, 253/18, 211/10, 782/2, 217/3, 217/6, 167/1, 779, 783/2, 748/1, 748/3, 783/1, 63/2, 758/1, 4/3, 2/15, 9, 781/6, rozváděcí řad "A" parc. č. 98/51, 98/67, 98/39, 753/5, 331/2, 783/2, 729/1, 49/2, 48/3, 756/1, 45/3, 46/3, 226/1, vše v katastrálním území Čtyřkoly; parc. č. 1586/1, 1482, 1491, 1492/1, 1493/4, 1646, 1648, 1500/1, 1651/1, 1502/1, 1505/1, 1508/1, 1508/2, 872/3, 872/2, 1651/1, vše v katastrálním území Lštění; st. parc. č. 1053, parc. č.1461/9, 1651/2, 1373, 1557/1, 1353/10, 1378/1, 1378/6, 1557/2, 1316/1, 1316/2, 1300/3, 1300/4, 1300/1, 1561/1, 1563/3, 1566/2, 2355, 1639, 1566/1, 1576/2, 1228/1, 1228/4, 1575, vše v katastrálním území Čerčany; vodojem Podmračí parc. č. 1411/8, řad st. parc. č. 450, parc. č. 1399, 2594, 1406, 1414/14, 2522/4, 2606, 1414/13, 2611, 1395/2, 1415/3, 2524/2, 1411/3, 2524/1, 1411/6, 2522/1, 2558/1, vše v katastrálním území Mrač; parc. č. 1513, 1512, 1516, 1517, 1518, 2591, 1519, 1520, 1523, 1491/2, 1491/3, 1491/6, 1485, 1491/7, 1459/20, 1478/5, 2613, 2558/5, 2558/3, 1530, 1531, 1534, 1547/1, 1703/2, 1547/2, 1538/2, 2565/3, 1702/1, 1699/1, 2565/2, 1696, 1734, 1744, 1750, 1752, 1753/1, 1756, 2562/2, 1921, 1920, 1924, 1919, 1925, 1926, 1927, 1942, 1938, 1937, 1941, 2584, 1936, 1940, 2484/9, 2484/1, 2598/4, 1871, 1870, 2547/1, 2504, 2503, 2500, 2495/1, 2498/1, 2497/1, 2496/1, vše v katastrálním území Žíňany; parc.č. 4528/2, 4528/3, 4528/1, 4525/3, 4525/2, 4525/1, 4521, 4528/7, 4540/1, 4503, 4504, 4507, 4505, 4506, 4429, 4430, 4432/1 4434, 4428/1, 4433/2, 4450, 3434/2, 2739/8, 2739/7, 2739/9, 4441/4, 4433/1, 2716/2, 2715/3, 2737/115, 3435/4, 3434/1, 3434/4, 2737/118, 2737/117, 3435/3, 3373, 3374/1, 3371, 3369, 1889/2, 1876/1, 3383, 3382, 3370/1, 1879/3, 3387/3, 3391/1, 3392, 3393/2, 3393/3, 3393/1,

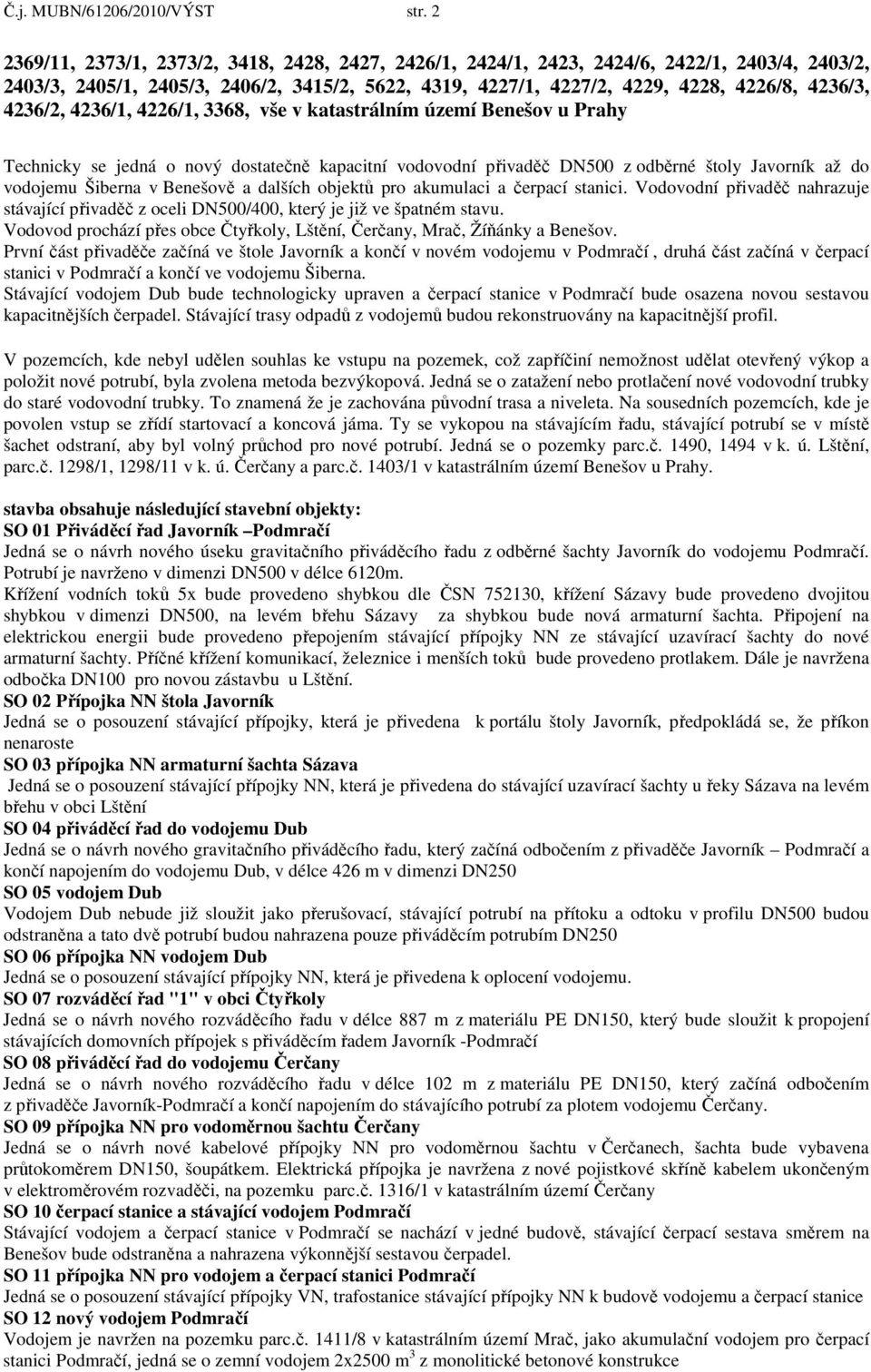

2 Č.j. MUBN/61206/2010/VÝST str /11, 2373/1, 2373/2, 3418, 2428, 2427, 2426/1, 2424/1, 2423, 2424/6, 2422/1, 2403/4, 2403/2, 2403/3, 2405/1, 2405/3, 2406/2, 3415/2, 5622, 4319, 4227/1, 4227/2, 4229, 4228, 4226/8, 4236/3, 4236/2, 4236/1, 4226/1, 3368, vše v katastrálním území Benešov u Prahy Technicky se jedná o nový dostatečně kapacitní vodovodní přivaděč DN500 z odběrné štoly Javorník až do vodojemu Šiberna v Benešově a dalších objektů pro akumulaci a čerpací stanici. Vodovodní přivaděč nahrazuje stávající přivaděč z oceli DN500/400, který je již ve špatném stavu. Vodovod prochází přes obce Čtyřkoly, Lštění, Čerčany, Mrač, Žíňánky a Benešov. První část přivaděče začíná ve štole Javorník a končí v novém vodojemu v Podmračí, druhá část začíná v čerpací stanici v Podmračí a končí ve vodojemu Šiberna. Stávající vodojem Dub bude technologicky upraven a čerpací stanice v Podmračí bude osazena novou sestavou kapacitnějších čerpadel. Stávající trasy odpadů z vodojemů budou rekonstruovány na kapacitnější profil. V pozemcích, kde nebyl udělen souhlas ke vstupu na pozemek, což zapříčiní nemožnost udělat otevřený výkop a položit nové potrubí, byla zvolena metoda bezvýkopová. Jedná se o zatažení nebo protlačení nové vodovodní trubky do staré vodovodní trubky. To znamená že je zachována původní trasa a niveleta. Na sousedních pozemcích, kde je povolen vstup se zřídí startovací a koncová jáma. Ty se vykopou na stávajícím řadu, stávající potrubí se v místě šachet odstraní, aby byl volný průchod pro nové potrubí. Jedná se o pozemky parc.č. 1490, 1494 v k. ú. Lštění, parc.č. 1298/1, 1298/11 v k. ú. Čerčany a parc.č. 1403/1 v katastrálním území Benešov u Prahy. stavba obsahuje následující stavební objekty: SO 01 Přiváděcí řad Javorník Podmračí Jedná se o návrh nového úseku gravitačního přiváděcího řadu z odběrné šachty Javorník do vodojemu Podmračí. Potrubí je navrženo v dimenzi DN500 v délce 6120m. Křížení vodních toků 5x bude provedeno shybkou dle ČSN , křížení Sázavy bude provedeno dvojitou shybkou v dimenzi DN500, na levém břehu Sázavy za shybkou bude nová armaturní šachta. Připojení na elektrickou energii bude provedeno přepojením stávající přípojky NN ze stávající uzavírací šachty do nové armaturní šachty. Příčné křížení komunikací, železnice i menších toků bude provedeno protlakem. Dále je navržena odbočka DN100 pro novou zástavbu u Lštění. SO 02 Přípojka NN štola Javorník Jedná se o posouzení stávající přípojky, která je přivedena k portálu štoly Javorník, předpokládá se, že příkon nenaroste SO 03 přípojka NN armaturní šachta Sázava Jedná se o posouzení stávající přípojky NN, která je přivedena do stávající uzavírací šachty u řeky Sázava na levém břehu v obci Lštění SO 04 přiváděcí řad do vodojemu Dub Jedná se o návrh nového gravitačního přiváděcího řadu, který začíná odbočením z přivaděče Javorník Podmračí a končí napojením do vodojemu Dub, v délce 426 m v dimenzi DN250 SO 05 vodojem Dub Vodojem Dub nebude již sloužit jako přerušovací, stávající potrubí na přítoku a odtoku v profilu DN500 budou odstraněna a tato dvě potrubí budou nahrazena pouze přiváděcím potrubím DN250 SO 06 přípojka NN vodojem Dub Jedná se o posouzení stávající přípojky NN, která je přivedena k oplocení vodojemu. SO 07 rozváděcí řad "1" v obci Čtyřkoly Jedná se o návrh nového rozváděcího řadu v délce 887 m z materiálu PE DN150, který bude sloužit k propojení stávajících domovních přípojek s přiváděcím řadem Javorník -Podmračí SO 08 přiváděcí řad do vodojemu Čerčany Jedná se o návrh nového rozváděcího řadu v délce 102 m z materiálu PE DN150, který začíná odbočením z přivaděče Javorník-Podmračí a končí napojením do stávajícího potrubí za plotem vodojemu Čerčany. SO 09 přípojka NN pro vodoměrnou šachtu Čerčany Jedná se o návrh nové kabelové přípojky NN pro vodoměrnou šachtu v Čerčanech, šachta bude vybavena průtokoměrem DN150, šoupátkem. Elektrická přípojka je navržena z nové pojistkové skříně kabelem ukončeným v elektroměrovém rozvaděči, na pozemku parc.č. 1316/1 v katastrálním území Čerčany SO 10 čerpací stanice a stávající vodojem Podmračí Stávající vodojem a čerpací stanice v Podmračí se nachází v jedné budově, stávající čerpací sestava směrem na Benešov bude odstraněna a nahrazena výkonnější sestavou čerpadel. SO 11 přípojka NN pro vodojem a čerpací stanici Podmračí Jedná se o posouzení stávající přípojky VN, trafostanice stávající přípojky NN k budově vodojemu a čerpací stanice SO 12 nový vodojem Podmračí Vodojem je navržen na pozemku parc.č. 1411/8 v katastrálním území Mrač, jako akumulační vodojem pro čerpací stanici Podmračí, jedná se o zemní vodojem 2x2500 m 3 z monolitické betonové konstrukce

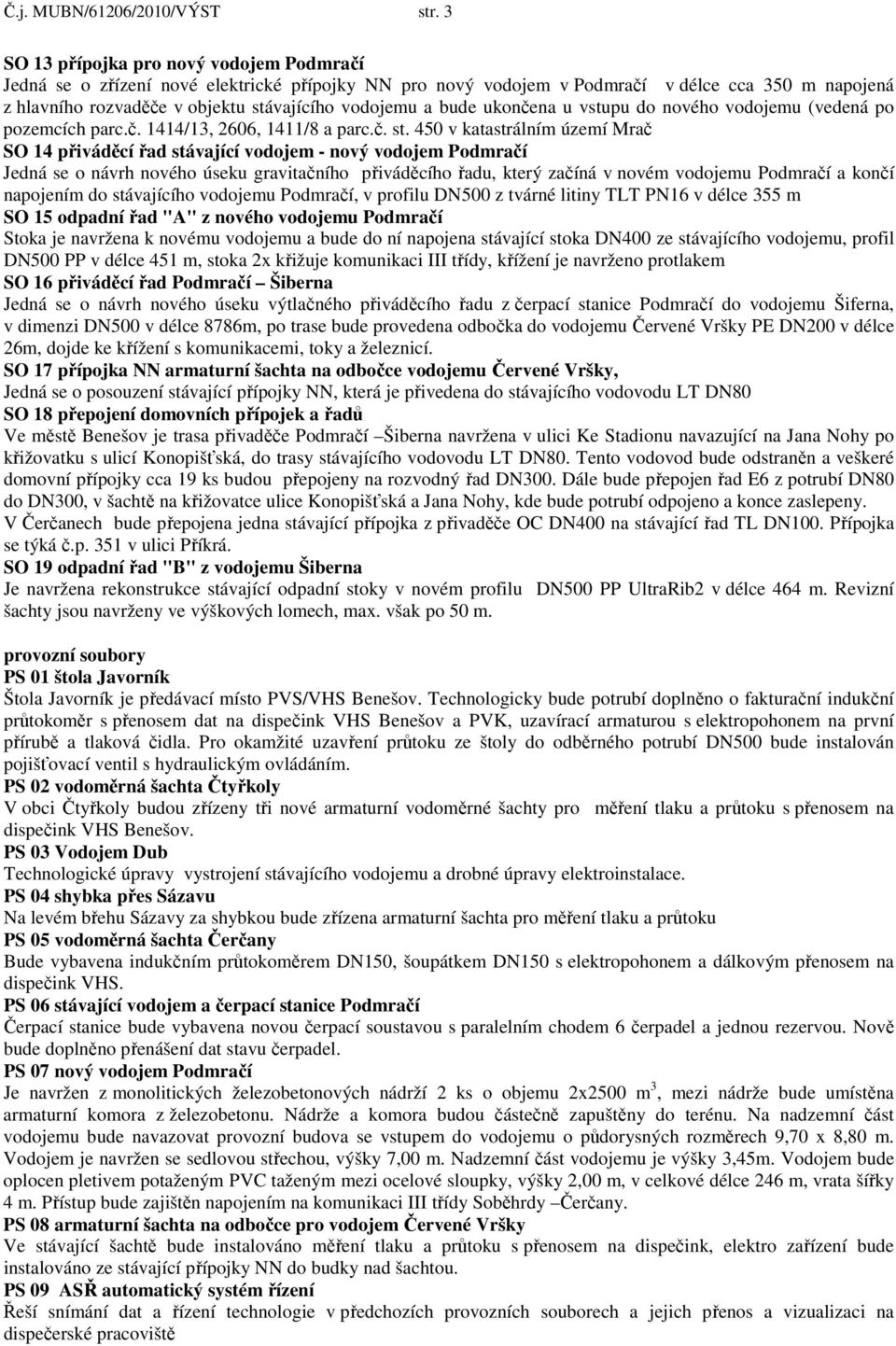

3 Č.j. MUBN/61206/2010/VÝST str. 3 SO 13 přípojka pro nový vodojem Podmračí Jedná se o zřízení nové elektrické přípojky NN pro nový vodojem v Podmračí v délce cca 350 m napojená z hlavního rozvaděče v objektu stávajícího vodojemu a bude ukončena u vstupu do nového vodojemu (vedená po pozemcích parc.č. 1414/13, 2606, 1411/8 a parc.č. st. 450 v katastrálním území Mrač SO 14 přiváděcí řad stávající vodojem - nový vodojem Podmračí Jedná se o návrh nového úseku gravitačního přiváděcího řadu, který začíná v novém vodojemu Podmračí a končí napojením do stávajícího vodojemu Podmračí, v profilu DN500 z tvárné litiny TLT PN16 v délce 355 m SO 15 odpadní řad "A" z nového vodojemu Podmračí Stoka je navržena k novému vodojemu a bude do ní napojena stávající stoka DN400 ze stávajícího vodojemu, profil DN500 PP v délce 451 m, stoka 2x křižuje komunikaci III třídy, křížení je navrženo protlakem SO 16 přiváděcí řad Podmračí Šiberna Jedná se o návrh nového úseku výtlačného přiváděcího řadu z čerpací stanice Podmračí do vodojemu Šiferna, v dimenzi DN500 v délce 8786m, po trase bude provedena odbočka do vodojemu Červené Vršky PE DN200 v délce 26m, dojde ke křížení s komunikacemi, toky a železnicí. SO 17 přípojka NN armaturní šachta na odbočce vodojemu Červené Vršky, Jedná se o posouzení stávající přípojky NN, která je přivedena do stávajícího vodovodu LT DN80 SO 18 přepojení domovních přípojek a řadů Ve městě Benešov je trasa přivaděče Podmračí Šiberna navržena v ulici Ke Stadionu navazující na Jana Nohy po křižovatku s ulicí Konopišťská, do trasy stávajícího vodovodu LT DN80. Tento vodovod bude odstraněn a veškeré domovní přípojky cca 19 ks budou přepojeny na rozvodný řad DN300. Dále bude přepojen řad E6 z potrubí DN80 do DN300, v šachtě na křižovatce ulice Konopišťská a Jana Nohy, kde bude potrubí odpojeno a konce zaslepeny. V Čerčanech bude přepojena jedna stávající přípojka z přivaděče OC DN400 na stávající řad TL DN100. Přípojka se týká č.p. 351 v ulici Příkrá. SO 19 odpadní řad "B" z vodojemu Šiberna Je navržena rekonstrukce stávající odpadní stoky v novém profilu DN500 PP UltraRib2 v délce 464 m. Revizní šachty jsou navrženy ve výškových lomech, max. však po 50 m. provozní soubory PS 01 štola Javorník Štola Javorník je předávací místo PVS/VHS Benešov. Technologicky bude potrubí doplněno o fakturační indukční průtokoměr s přenosem dat na dispečink VHS Benešov a PVK, uzavírací armaturou s elektropohonem na první přírubě a tlaková čidla. Pro okamžité uzavření průtoku ze štoly do odběrného potrubí DN500 bude instalován pojišťovací ventil s hydraulickým ovládáním. PS 02 vodoměrná šachta Čtyřkoly V obci Čtyřkoly budou zřízeny tři nové armaturní vodoměrné šachty pro měření tlaku a průtoku s přenosem na dispečink VHS Benešov. PS 03 Vodojem Dub Technologické úpravy vystrojení stávajícího vodojemu a drobné úpravy elektroinstalace. PS 04 shybka přes Sázavu Na levém břehu Sázavy za shybkou bude zřízena armaturní šachta pro měření tlaku a průtoku PS 05 vodoměrná šachta Čerčany Bude vybavena indukčním průtokoměrem DN150, šoupátkem DN150 s elektropohonem a dálkovým přenosem na dispečink VHS. PS 06 stávající vodojem a čerpací stanice Podmračí Čerpací stanice bude vybavena novou čerpací soustavou s paralelním chodem 6 čerpadel a jednou rezervou. Nově bude doplněno přenášení dat stavu čerpadel. PS 07 nový vodojem Podmračí Je navržen z monolitických železobetonových nádrží 2 ks o objemu 2x2500 m 3, mezi nádrže bude umístěna armaturní komora z železobetonu. Nádrže a komora budou částečně zapuštěny do terénu. Na nadzemní část vodojemu bude navazovat provozní budova se vstupem do vodojemu o půdorysných rozměrech 9,70 x 8,80 m. Vodojem je navržen se sedlovou střechou, výšky 7,00 m. Nadzemní část vodojemu je výšky 3,45m. Vodojem bude oplocen pletivem potaženým PVC taženým mezi ocelové sloupky, výšky 2,00 m, v celkové délce 246 m, vrata šířky 4 m. Přístup bude zajištěn napojením na komunikaci III třídy Soběhrdy Čerčany. PS 08 armaturní šachta na odbočce pro vodojem Červené Vršky Ve stávající šachtě bude instalováno měření tlaku a průtoku s přenosem na dispečink, elektro zařízení bude instalováno ze stávající přípojky NN do budky nad šachtou. PS 09 ASŘ automatický systém řízení Řeší snímání dat a řízení technologie v předchozích provozních souborech a jejich přenos a vizualizaci na dispečerské pracoviště

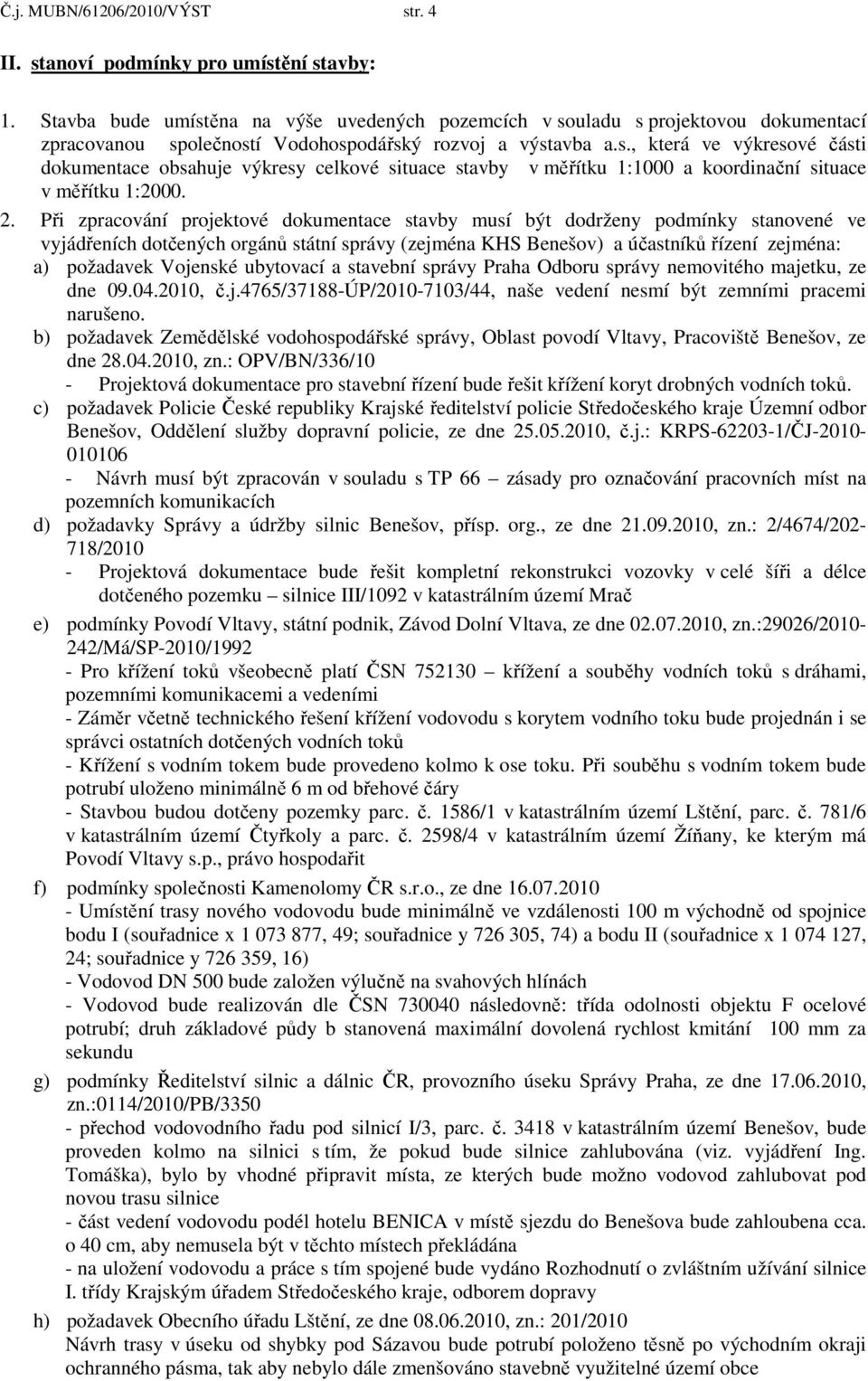

4 Č.j. MUBN/61206/2010/VÝST str. 4 II. stanoví podmínky pro umístění stavby: 1. Stavba bude umístěna na výše uvedených pozemcích v souladu s projektovou dokumentací zpracovanou společností Vodohospodářský rozvoj a výstavba a.s., která ve výkresové části dokumentace obsahuje výkresy celkové situace stavby v měřítku 1:1000 a koordinační situace v měřítku 1: Při zpracování projektové dokumentace stavby musí být dodrženy podmínky stanovené ve vyjádřeních dotčených orgánů státní správy (zejména KHS Benešov) a účastníků řízení zejména: a) požadavek Vojenské ubytovací a stavební správy Praha Odboru správy nemovitého majetku, ze dne , č.j.4765/37188-úp/ /44, naše vedení nesmí být zemními pracemi narušeno. b) požadavek Zemědělské vodohospodářské správy, Oblast povodí Vltavy, Pracoviště Benešov, ze dne , zn.: OPV/BN/336/10 - Projektová dokumentace pro stavební řízení bude řešit křížení koryt drobných vodních toků. c) požadavek Policie České republiky Krajské ředitelství policie Středočeského kraje Územní odbor Benešov, Oddělení služby dopravní policie, ze dne , č.j.: KRPS /ČJ Návrh musí být zpracován v souladu s TP 66 zásady pro označování pracovních míst na pozemních komunikacích d) požadavky Správy a údržby silnic Benešov, přísp. org., ze dne , zn.: 2/4674/ / Projektová dokumentace bude řešit kompletní rekonstrukci vozovky v celé šíři a délce dotčeného pozemku silnice III/1092 v katastrálním území Mrač e) podmínky Povodí Vltavy, státní podnik, Závod Dolní Vltava, ze dne , zn.:29026/ /má/sp-2010/ Pro křížení toků všeobecně platí ČSN křížení a souběhy vodních toků s dráhami, pozemními komunikacemi a vedeními - Záměr včetně technického řešení křížení vodovodu s korytem vodního toku bude projednán i se správci ostatních dotčených vodních toků - Křížení s vodním tokem bude provedeno kolmo k ose toku. Při souběhu s vodním tokem bude potrubí uloženo minimálně 6 m od břehové čáry - Stavbou budou dotčeny pozemky parc. č. 1586/1 v katastrálním území Lštění, parc. č. 781/6 v katastrálním území Čtyřkoly a parc. č. 2598/4 v katastrálním území Žíňany, ke kterým má Povodí Vltavy s.p., právo hospodařit f) podmínky společnosti Kamenolomy ČR s.r.o., ze dne Umístění trasy nového vodovodu bude minimálně ve vzdálenosti 100 m východně od spojnice bodu I (souřadnice x , 49; souřadnice y , 74) a bodu II (souřadnice x , 24; souřadnice y , 16) - Vodovod DN 500 bude založen výlučně na svahových hlínách - Vodovod bude realizován dle ČSN následovně: třída odolnosti objektu F ocelové potrubí; druh základové půdy b stanovená maximální dovolená rychlost kmitání 100 mm za sekundu g) podmínky Ředitelství silnic a dálnic ČR, provozního úseku Správy Praha, ze dne , zn.:0114/2010/pb/ přechod vodovodního řadu pod silnicí I/3, parc. č v katastrálním území Benešov, bude proveden kolmo na silnici s tím, že pokud bude silnice zahlubována (viz. vyjádření Ing. Tomáška), bylo by vhodné připravit místa, ze kterých bude možno vodovod zahlubovat pod novou trasu silnice - část vedení vodovodu podél hotelu BENICA v místě sjezdu do Benešova bude zahloubena cca. o 40 cm, aby nemusela být v těchto místech překládána - na uložení vodovodu a práce s tím spojené bude vydáno Rozhodnutí o zvláštním užívání silnice I. třídy Krajským úřadem Středočeského kraje, odborem dopravy h) požadavek Obecního úřadu Lštění, ze dne , zn.: 201/2010 Návrh trasy v úseku od shybky pod Sázavou bude potrubí položeno těsně po východním okraji ochranného pásma, tak aby nebylo dále zmenšováno stavebně využitelné území obce

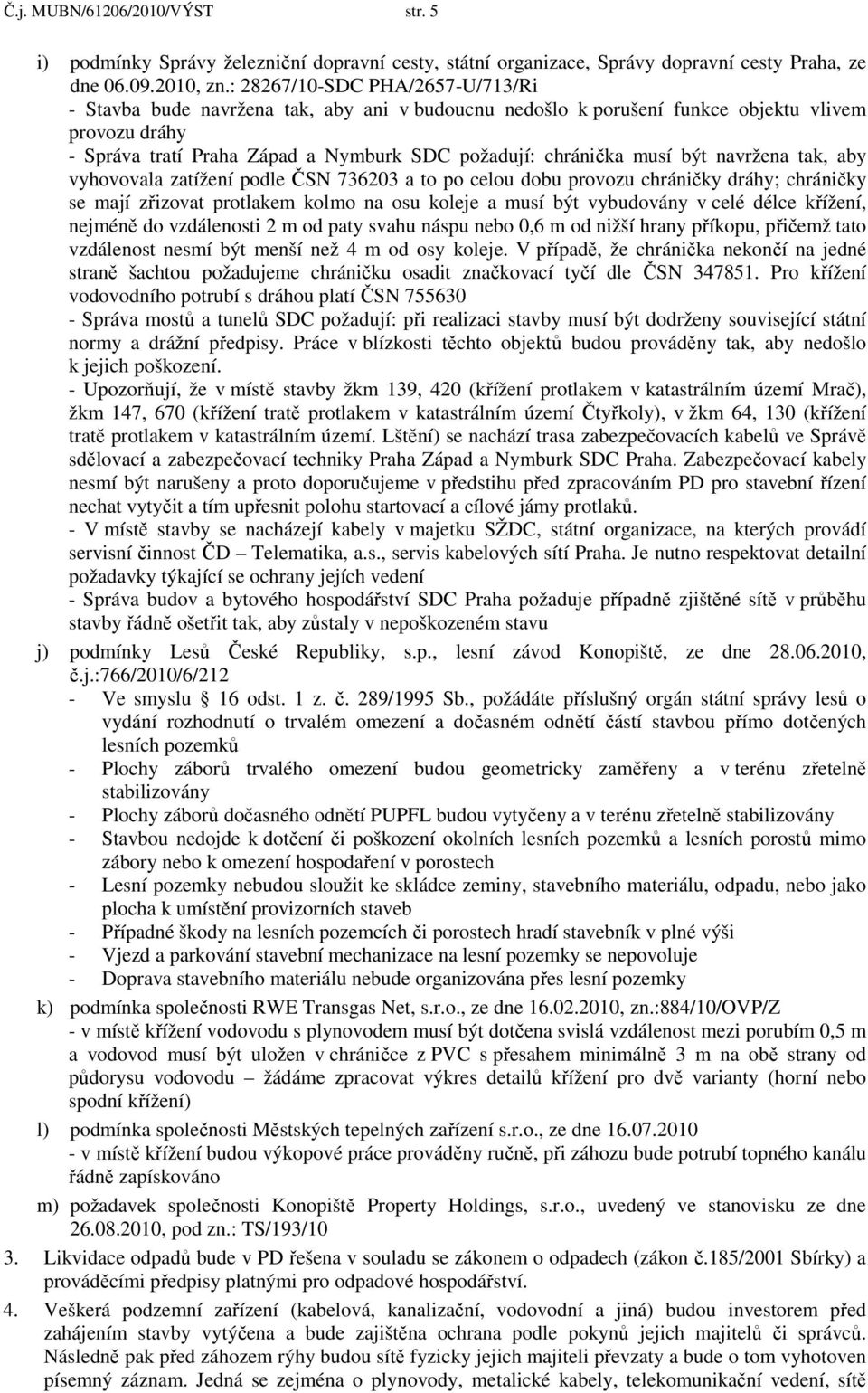

5 Č.j. MUBN/61206/2010/VÝST str. 5 i) podmínky Správy železniční dopravní cesty, státní organizace, Správy dopravní cesty Praha, ze dne , zn.: 28267/10-SDC PHA/2657-U/713/Ri - Stavba bude navržena tak, aby ani v budoucnu nedošlo k porušení funkce objektu vlivem provozu dráhy - Správa tratí Praha Západ a Nymburk SDC požadují: chránička musí být navržena tak, aby vyhovovala zatížení podle ČSN a to po celou dobu provozu chráničky dráhy; chráničky se mají zřizovat protlakem kolmo na osu koleje a musí být vybudovány v celé délce křížení, nejméně do vzdálenosti 2 m od paty svahu náspu nebo 0,6 m od nižší hrany příkopu, přičemž tato vzdálenost nesmí být menší než 4 m od osy koleje. V případě, že chránička nekončí na jedné straně šachtou požadujeme chráničku osadit značkovací tyčí dle ČSN Pro křížení vodovodního potrubí s dráhou platí ČSN Správa mostů a tunelů SDC požadují: při realizaci stavby musí být dodrženy související státní normy a drážní předpisy. Práce v blízkosti těchto objektů budou prováděny tak, aby nedošlo k jejich poškození. - Upozorňují, že v místě stavby žkm 139, 420 (křížení protlakem v katastrálním území Mrač), žkm 147, 670 (křížení tratě protlakem v katastrálním území Čtyřkoly), v žkm 64, 130 (křížení tratě protlakem v katastrálním území. Lštění) se nachází trasa zabezpečovacích kabelů ve Správě sdělovací a zabezpečovací techniky Praha Západ a Nymburk SDC Praha. Zabezpečovací kabely nesmí být narušeny a proto doporučujeme v předstihu před zpracováním PD pro stavební řízení nechat vytyčit a tím upřesnit polohu startovací a cílové jámy protlaků. - V místě stavby se nacházejí kabely v majetku SŽDC, státní organizace, na kterých provádí servisní činnost ČD Telematika, a.s., servis kabelových sítí Praha. Je nutno respektovat detailní požadavky týkající se ochrany jejích vedení - Správa budov a bytového hospodářství SDC Praha požaduje případně zjištěné sítě v průběhu stavby řádně ošetřit tak, aby zůstaly v nepoškozeném stavu j) podmínky Lesů České Republiky, s.p., lesní závod Konopiště, ze dne , č.j.:766/2010/6/212 - Ve smyslu 16 odst. 1 z. č. 289/1995 Sb., požádáte příslušný orgán státní správy lesů o vydání rozhodnutí o trvalém omezení a dočasném odnětí částí stavbou přímo dotčených lesních pozemků - Plochy záborů trvalého omezení budou geometricky zaměřeny a v terénu zřetelně stabilizovány - Plochy záborů dočasného odnětí PUPFL budou vytyčeny a v terénu zřetelně stabilizovány - Stavbou nedojde k dotčení či poškození okolních lesních pozemků a lesních porostů mimo zábory nebo k omezení hospodaření v porostech - Lesní pozemky nebudou sloužit ke skládce zeminy, stavebního materiálu, odpadu, nebo jako plocha k umístění provizorních staveb - Případné škody na lesních pozemcích či porostech hradí stavebník v plné výši - Vjezd a parkování stavební mechanizace na lesní pozemky se nepovoluje - Doprava stavebního materiálu nebude organizována přes lesní pozemky k) podmínka společnosti RWE Transgas Net, s.r.o., ze dne , zn.:884/10/ovp/z - v místě křížení vodovodu s plynovodem musí být dotčena svislá vzdálenost mezi porubím 0,5 m a vodovod musí být uložen v chráničce z PVC s přesahem minimálně 3 m na obě strany od půdorysu vodovodu žádáme zpracovat výkres detailů křížení pro dvě varianty (horní nebo spodní křížení) l) podmínka společnosti Městských tepelných zařízení s.r.o., ze dne v místě křížení budou výkopové práce prováděny ručně, při záhozu bude potrubí topného kanálu řádně zapískováno m) požadavek společnosti Konopiště Property Holdings, s.r.o., uvedený ve stanovisku ze dne , pod zn.: TS/193/10 3. Likvidace odpadů bude v PD řešena v souladu se zákonem o odpadech (zákon č.185/2001 Sbírky) a prováděcími předpisy platnými pro odpadové hospodářství. 4. Veškerá podzemní zařízení (kabelová, kanalizační, vodovodní a jiná) budou investorem před zahájením stavby vytýčena a bude zajištěna ochrana podle pokynů jejich majitelů či správců. Následně pak před záhozem rýhy budou sítě fyzicky jejich majiteli převzaty a bude o tom vyhotoven písemný záznam. Jedná se zejména o plynovody, metalické kabely, telekomunikační vedení, sítě

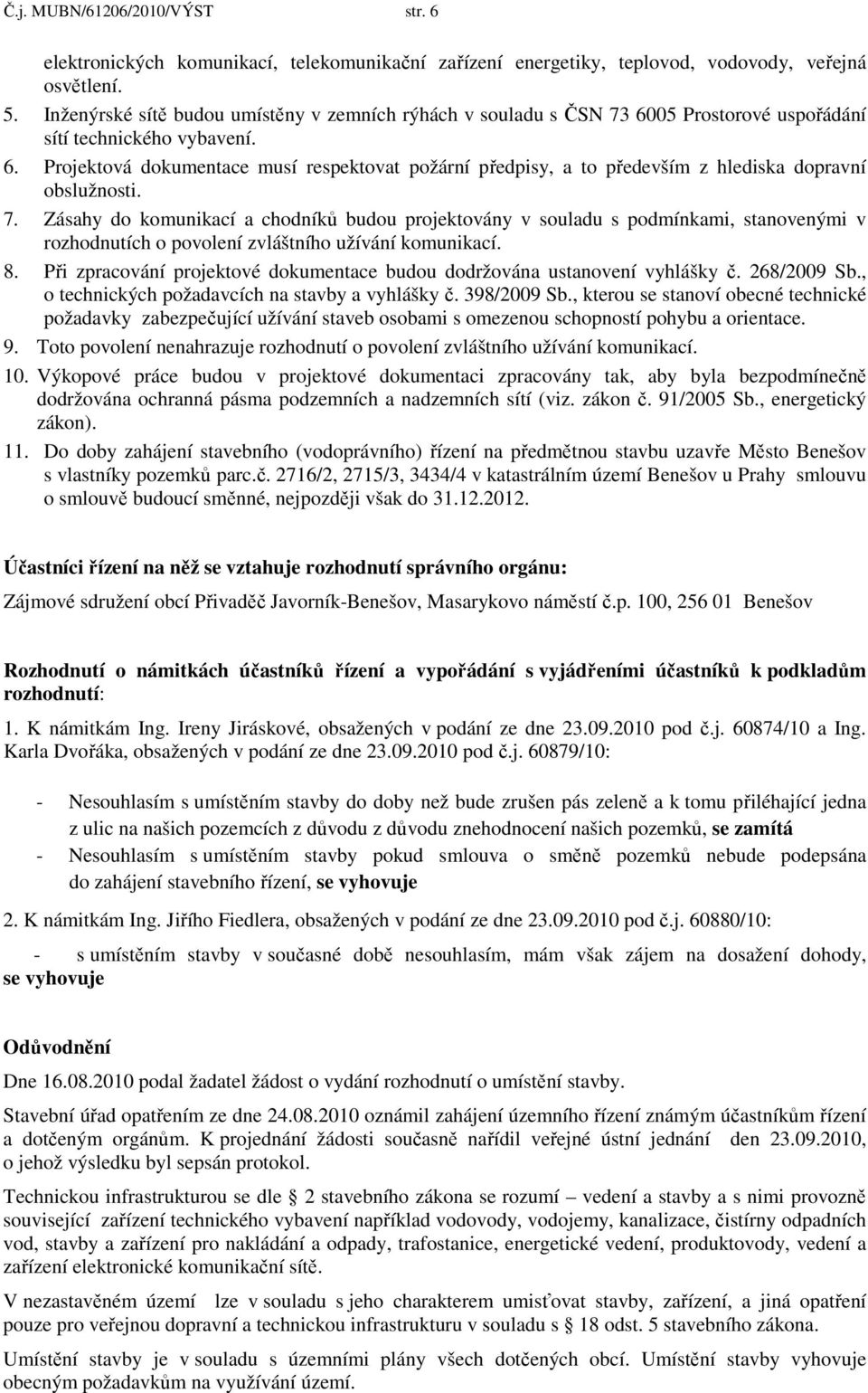

6 Č.j. MUBN/61206/2010/VÝST str. 6 elektronických komunikací, telekomunikační zařízení energetiky, teplovod, vodovody, veřejná osvětlení. 5. Inženýrské sítě budou umístěny v zemních rýhách v souladu s ČSN Prostorové uspořádání sítí technického vybavení. 6. Projektová dokumentace musí respektovat požární předpisy, a to především z hlediska dopravní obslužnosti. 7. Zásahy do komunikací a chodníků budou projektovány v souladu s podmínkami, stanovenými v rozhodnutích o povolení zvláštního užívání komunikací. 8. Při zpracování projektové dokumentace budou dodržována ustanovení vyhlášky č. 268/2009 Sb., o technických požadavcích na stavby a vyhlášky č. 398/2009 Sb., kterou se stanoví obecné technické požadavky zabezpečující užívání staveb osobami s omezenou schopností pohybu a orientace. 9. Toto povolení nenahrazuje rozhodnutí o povolení zvláštního užívání komunikací. 10. Výkopové práce budou v projektové dokumentaci zpracovány tak, aby byla bezpodmínečně dodržována ochranná pásma podzemních a nadzemních sítí (viz. zákon č. 91/2005 Sb., energetický zákon). 11. Do doby zahájení stavebního (vodoprávního) řízení na předmětnou stavbu uzavře Město Benešov s vlastníky pozemků parc.č. 2716/2, 2715/3, 3434/4 v katastrálním území Benešov u Prahy smlouvu o smlouvě budoucí směnné, nejpozději však do Účastníci řízení na něž se vztahuje rozhodnutí správního orgánu: Zájmové sdružení obcí Přivaděč Javorník-Benešov, Masarykovo náměstí č.p. 100, Benešov Rozhodnutí o námitkách účastníků řízení a vypořádání s vyjádřeními účastníků k podkladům rozhodnutí: 1. K námitkám Ing. Ireny Jiráskové, obsažených v podání ze dne pod č.j /10 a Ing. Karla Dvořáka, obsažených v podání ze dne pod č.j /10: - Nesouhlasím s umístěním stavby do doby než bude zrušen pás zeleně a k tomu přiléhající jedna z ulic na našich pozemcích z důvodu z důvodu znehodnocení našich pozemků, se zamítá - Nesouhlasím s umístěním stavby pokud smlouva o směně pozemků nebude podepsána do zahájení stavebního řízení, se vyhovuje 2. K námitkám Ing. Jiřího Fiedlera, obsažených v podání ze dne pod č.j /10: - s umístěním stavby v současné době nesouhlasím, mám však zájem na dosažení dohody, se vyhovuje Odůvodnění Dne podal žadatel žádost o vydání rozhodnutí o umístění stavby. Stavební úřad opatřením ze dne oznámil zahájení územního řízení známým účastníkům řízení a dotčeným orgánům. K projednání žádosti současně nařídil veřejné ústní jednání den , o jehož výsledku byl sepsán protokol. Technickou infrastrukturou se dle 2 stavebního zákona se rozumí vedení a stavby a s nimi provozně související zařízení technického vybavení například vodovody, vodojemy, kanalizace, čistírny odpadních vod, stavby a zařízení pro nakládání a odpady, trafostanice, energetické vedení, produktovody, vedení a zařízení elektronické komunikační sítě. V nezastavěném území lze v souladu s jeho charakterem umisťovat stavby, zařízení, a jiná opatření pouze pro veřejnou dopravní a technickou infrastrukturu v souladu s 18 odst. 5 stavebního zákona. Umístění stavby je v souladu s územními plány všech dotčených obcí. Umístění stavby vyhovuje obecným požadavkům na využívání území.

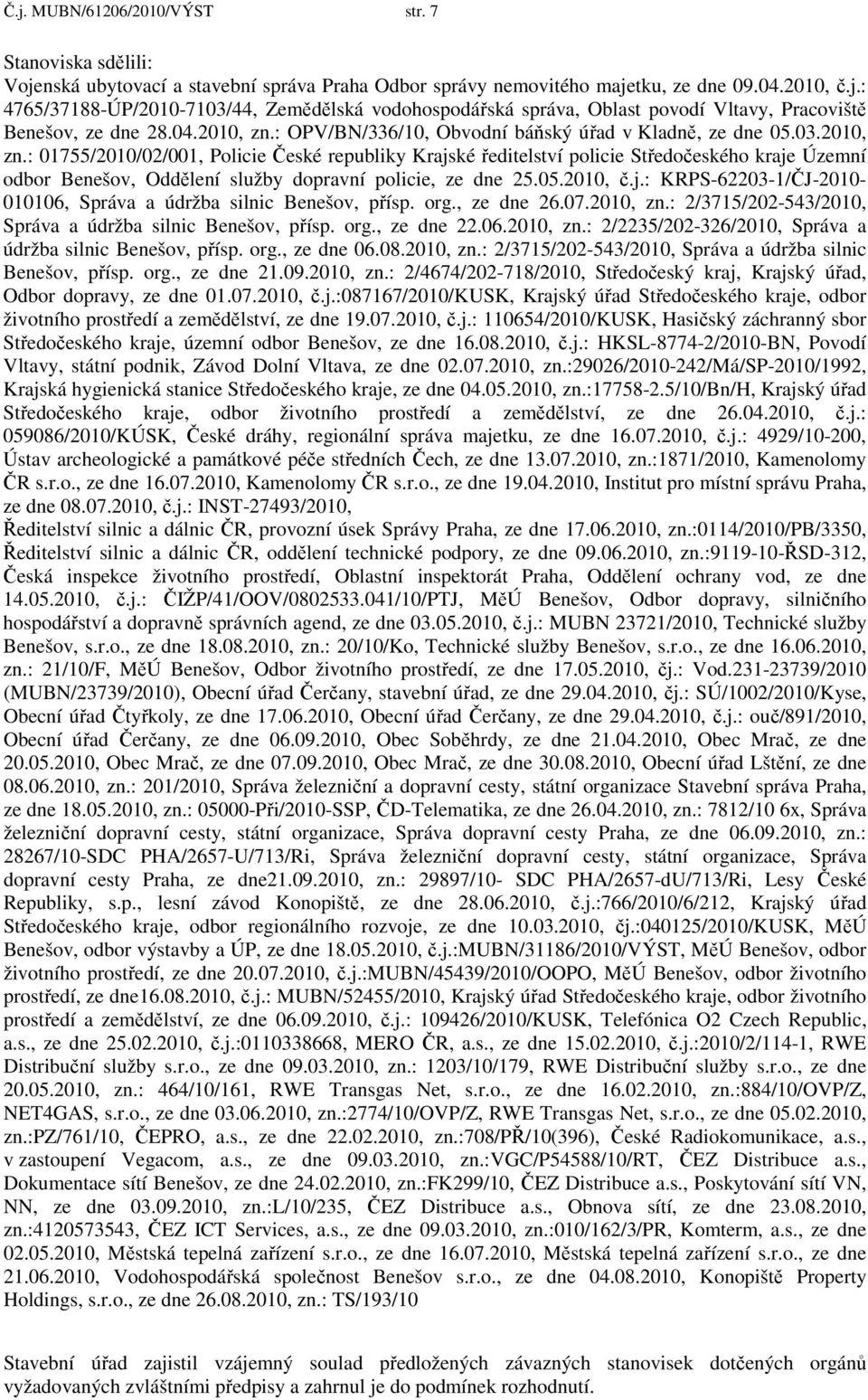

7 Č.j. MUBN/61206/2010/VÝST str. 7 Stanoviska sdělili: Vojenská ubytovací a stavební správa Praha Odbor správy nemovitého majetku, ze dne , č.j.: 4765/37188-ÚP/ /44, Zemědělská vodohospodářská správa, Oblast povodí Vltavy, Pracoviště Benešov, ze dne , zn.: OPV/BN/336/10, Obvodní báňský úřad v Kladně, ze dne , zn.: 01755/2010/02/001, Policie České republiky Krajské ředitelství policie Středočeského kraje Územní odbor Benešov, Oddělení služby dopravní policie, ze dne , č.j.: KRPS /ČJ , Správa a údržba silnic Benešov, přísp. org., ze dne , zn.: 2/3715/ /2010, Správa a údržba silnic Benešov, přísp. org., ze dne , zn.: 2/2235/ /2010, Správa a údržba silnic Benešov, přísp. org., ze dne , zn.: 2/3715/ /2010, Správa a údržba silnic Benešov, přísp. org., ze dne , zn.: 2/4674/ /2010, Středočeský kraj, Krajský úřad, Odbor dopravy, ze dne , č.j.:087167/2010/kusk, Krajský úřad Středočeského kraje, odbor životního prostředí a zemědělství, ze dne , č.j.: /2010/KUSK, Hasičský záchranný sbor Středočeského kraje, územní odbor Benešov, ze dne , č.j.: HKSL /2010-BN, Povodí Vltavy, státní podnik, Závod Dolní Vltava, ze dne , zn.:29026/ /má/sp-2010/1992, Krajská hygienická stanice Středočeského kraje, ze dne , zn.: /10/bn/h, Krajský úřad Středočeského kraje, odbor životního prostředí a zemědělství, ze dne , č.j.: /2010/KÚSK, České dráhy, regionální správa majetku, ze dne , č.j.: 4929/10-200, Ústav archeologické a památkové péče středních Čech, ze dne , zn.:1871/2010, Kamenolomy ČR s.r.o., ze dne , Kamenolomy ČR s.r.o., ze dne , Institut pro místní správu Praha, ze dne , č.j.: INST-27493/2010, Ředitelství silnic a dálnic ČR, provozní úsek Správy Praha, ze dne , zn.:0114/2010/pb/3350, Ředitelství silnic a dálnic ČR, oddělení technické podpory, ze dne , zn.: řsd-312, Česká inspekce životního prostředí, Oblastní inspektorát Praha, Oddělení ochrany vod, ze dne , č.j.: ČIŽP/41/OOV/ /10/PTJ, MěÚ Benešov, Odbor dopravy, silničního hospodářství a dopravně správních agend, ze dne , č.j.: MUBN 23721/2010, Technické služby Benešov, s.r.o., ze dne , zn.: 20/10/Ko, Technické služby Benešov, s.r.o., ze dne , zn.: 21/10/F, MěÚ Benešov, Odbor životního prostředí, ze dne , čj.: Vod /2010 (MUBN/23739/2010), Obecní úřad Čerčany, stavební úřad, ze dne , čj.: SÚ/1002/2010/Kyse, Obecní úřad Čtyřkoly, ze dne , Obecní úřad Čerčany, ze dne , č.j.: ouč/891/2010, Obecní úřad Čerčany, ze dne , Obec Soběhrdy, ze dne , Obec Mrač, ze dne , Obec Mrač, ze dne , Obec Mrač, ze dne , Obecní úřad Lštění, ze dne , zn.: 201/2010, Správa železniční a dopravní cesty, státní organizace Stavební správa Praha, ze dne , zn.: Při/2010-SSP, ČD-Telematika, ze dne , zn.: 7812/10 6x, Správa železniční dopravní cesty, státní organizace, Správa dopravní cesty Praha, ze dne , zn.: 28267/10-SDC PHA/2657-U/713/Ri, Správa železniční dopravní cesty, státní organizace, Správa dopravní cesty Praha, ze dne , zn.: 29897/10- SDC PHA/2657-dU/713/Ri, Lesy České Republiky, s.p., lesní závod Konopiště, ze dne , č.j.:766/2010/6/212, Krajský úřad Středočeského kraje, odbor regionálního rozvoje, ze dne , čj.:040125/2010/kusk, MěÚ Benešov, odbor výstavby a ÚP, ze dne , č.j.:mubn/31186/2010/výst, MěÚ Benešov, odbor životního prostředí, ze dne , č.j.:mubn/45439/2010/oopo, MěÚ Benešov, odbor životního prostředí, ze dne , č.j.: MUBN/52455/2010, Krajský úřad Středočeského kraje, odbor životního prostředí a zemědělství, ze dne , č.j.: /2010/KUSK, Telefónica O2 Czech Republic, a.s., ze dne , č.j.: , MERO ČR, a.s., ze dne , č.j.:2010/2/114-1, RWE Distribuční služby s.r.o., ze dne , zn.: 1203/10/179, RWE Distribuční služby s.r.o., ze dne , zn.: 464/10/161, RWE Transgas Net, s.r.o., ze dne , zn.:884/10/ovp/z, NET4GAS, s.r.o., ze dne , zn.:2774/10/ovp/z, RWE Transgas Net, s.r.o., ze dne , zn.:pz/761/10, ČEPRO, a.s., ze dne , zn.:708/př/10(396), České Radiokomunikace, a.s., v zastoupení Vegacom, a.s., ze dne , zn.:vgc/p54588/10/rt, ČEZ Distribuce a.s., Dokumentace sítí Benešov, ze dne , zn.:fk299/10, ČEZ Distribuce a.s., Poskytování sítí VN, NN, ze dne , zn.:l/10/235, ČEZ Distribuce a.s., Obnova sítí, ze dne , zn.: , ČEZ ICT Services, a.s., ze dne , zn.:010/162/3/pr, Komterm, a.s., ze dne , Městská tepelná zařízení s.r.o., ze dne , Městská tepelná zařízení s.r.o., ze dne , Vodohospodářská společnost Benešov s.r.o., ze dne , Konopiště Property Holdings, s.r.o., ze dne , zn.: TS/193/10 Stavební úřad zajistil vzájemný soulad předložených závazných stanovisek dotčených orgánů vyžadovaných zvláštními předpisy a zahrnul je do podmínek rozhodnutí.

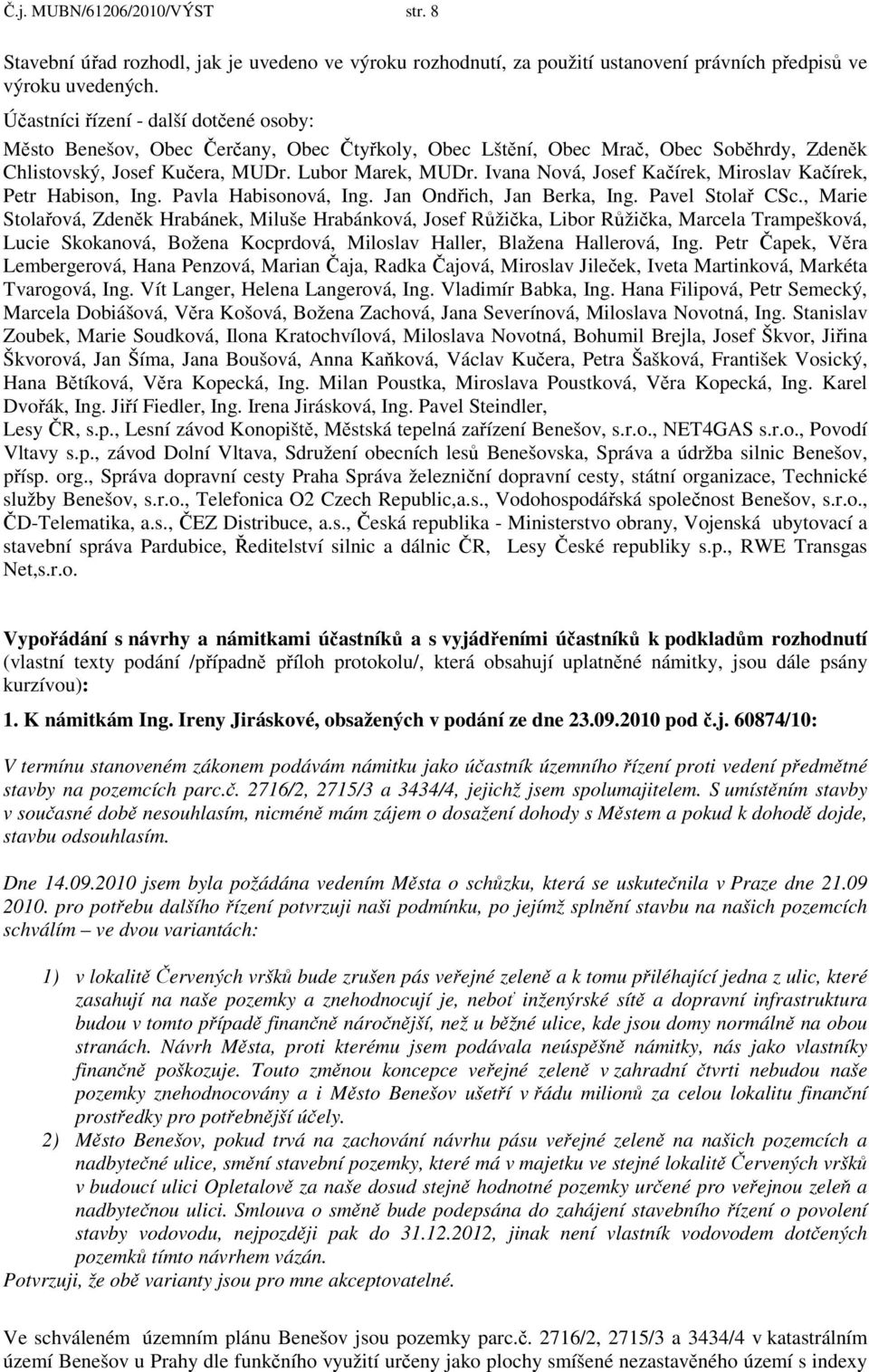

8 Č.j. MUBN/61206/2010/VÝST str. 8 Stavební úřad rozhodl, jak je uvedeno ve výroku rozhodnutí, za použití ustanovení právních předpisů ve výroku uvedených. Účastníci řízení - další dotčené osoby: Město Benešov, Obec Čerčany, Obec Čtyřkoly, Obec Lštění, Obec Mrač, Obec Soběhrdy, Zdeněk Chlistovský, Josef Kučera, MUDr. Lubor Marek, MUDr. Ivana Nová, Josef Kačírek, Miroslav Kačírek, Petr Habison, Ing. Pavla Habisonová, Ing. Jan Ondřich, Jan Berka, Ing. Pavel Stolař CSc., Marie Stolařová, Zdeněk Hrabánek, Miluše Hrabánková, Josef Růžička, Libor Růžička, Marcela Trampešková, Lucie Skokanová, Božena Kocprdová, Miloslav Haller, Blažena Hallerová, Ing. Petr Čapek, Věra Lembergerová, Hana Penzová, Marian Čaja, Radka Čajová, Miroslav Jileček, Iveta Martinková, Markéta Tvarogová, Ing. Vít Langer, Helena Langerová, Ing. Vladimír Babka, Ing. Hana Filipová, Petr Semecký, Marcela Dobiášová, Věra Košová, Božena Zachová, Jana Severínová, Miloslava Novotná, Ing. Stanislav Zoubek, Marie Soudková, Ilona Kratochvílová, Miloslava Novotná, Bohumil Brejla, Josef Škvor, Jiřina Škvorová, Jan Šíma, Jana Boušová, Anna Kaňková, Václav Kučera, Petra Šašková, František Vosický, Hana Bětíková, Věra Kopecká, Ing. Milan Poustka, Miroslava Poustková, Věra Kopecká, Ing. Karel Dvořák, Ing. Jiří Fiedler, Ing. Irena Jirásková, Ing. Pavel Steindler, Lesy ČR, s.p., Lesní závod Konopiště, Městská tepelná zařízení Benešov, s.r.o., NET4GAS s.r.o., Povodí Vltavy s.p., závod Dolní Vltava, Sdružení obecních lesů Benešovska, Správa a údržba silnic Benešov, přísp. org., Správa dopravní cesty Praha Správa železniční dopravní cesty, státní organizace, Technické služby Benešov, s.r.o., Telefonica O2 Czech Republic,a.s., Vodohospodářská společnost Benešov, s.r.o., ČD-Telematika, a.s., ČEZ Distribuce, a.s., Česká republika - Ministerstvo obrany, Vojenská ubytovací a stavební správa Pardubice, Ředitelství silnic a dálnic ČR, Lesy České republiky s.p., RWE Transgas Net,s.r.o. Vypořádání s návrhy a námitkami účastníků a s vyjádřeními účastníků k podkladům rozhodnutí (vlastní texty podání /případně příloh protokolu/, která obsahují uplatněné námitky, jsou dále psány kurzívou): 1. K námitkám Ing. Ireny Jiráskové, obsažených v podání ze dne pod č.j /10: V termínu stanoveném zákonem podávám námitku jako účastník územního řízení proti vedení předmětné stavby na pozemcích parc.č. 2716/2, 2715/3 a 3434/4, jejichž jsem spolumajitelem. S umístěním stavby v současné době nesouhlasím, nicméně mám zájem o dosažení dohody s Městem a pokud k dohodě dojde, stavbu odsouhlasím. Dne jsem byla požádána vedením Města o schůzku, která se uskutečnila v Praze dne pro potřebu dalšího řízení potvrzuji naši podmínku, po jejímž splnění stavbu na našich pozemcích schválím ve dvou variantách: 1) v lokalitě Červených vršků bude zrušen pás veřejné zeleně a k tomu přiléhající jedna z ulic, které zasahují na naše pozemky a znehodnocují je, neboť inženýrské sítě a dopravní infrastruktura budou v tomto případě finančně náročnější, než u běžné ulice, kde jsou domy normálně na obou stranách. Návrh Města, proti kterému jsem podávala neúspěšně námitky, nás jako vlastníky finančně poškozuje. Touto změnou koncepce veřejné zeleně v zahradní čtvrti nebudou naše pozemky znehodnocovány a i Město Benešov ušetří v řádu milionů za celou lokalitu finanční prostředky pro potřebnější účely. 2) Město Benešov, pokud trvá na zachování návrhu pásu veřejné zeleně na našich pozemcích a nadbytečné ulice, smění stavební pozemky, které má v majetku ve stejné lokalitě Červených vršků v budoucí ulici Opletalově za naše dosud stejně hodnotné pozemky určené pro veřejnou zeleň a nadbytečnou ulici. Smlouva o směně bude podepsána do zahájení stavebního řízení o povolení stavby vodovodu, nejpozději pak do , jinak není vlastník vodovodem dotčených pozemků tímto návrhem vázán. Potvrzuji, že obě varianty jsou pro mne akceptovatelné. Ve schváleném územním plánu Benešov jsou pozemky parc.č. 2716/2, 2715/3 a 3434/4 v katastrálním území Benešov u Prahy dle funkčního využití určeny jako plochy smíšené nezastavěného území s indexy

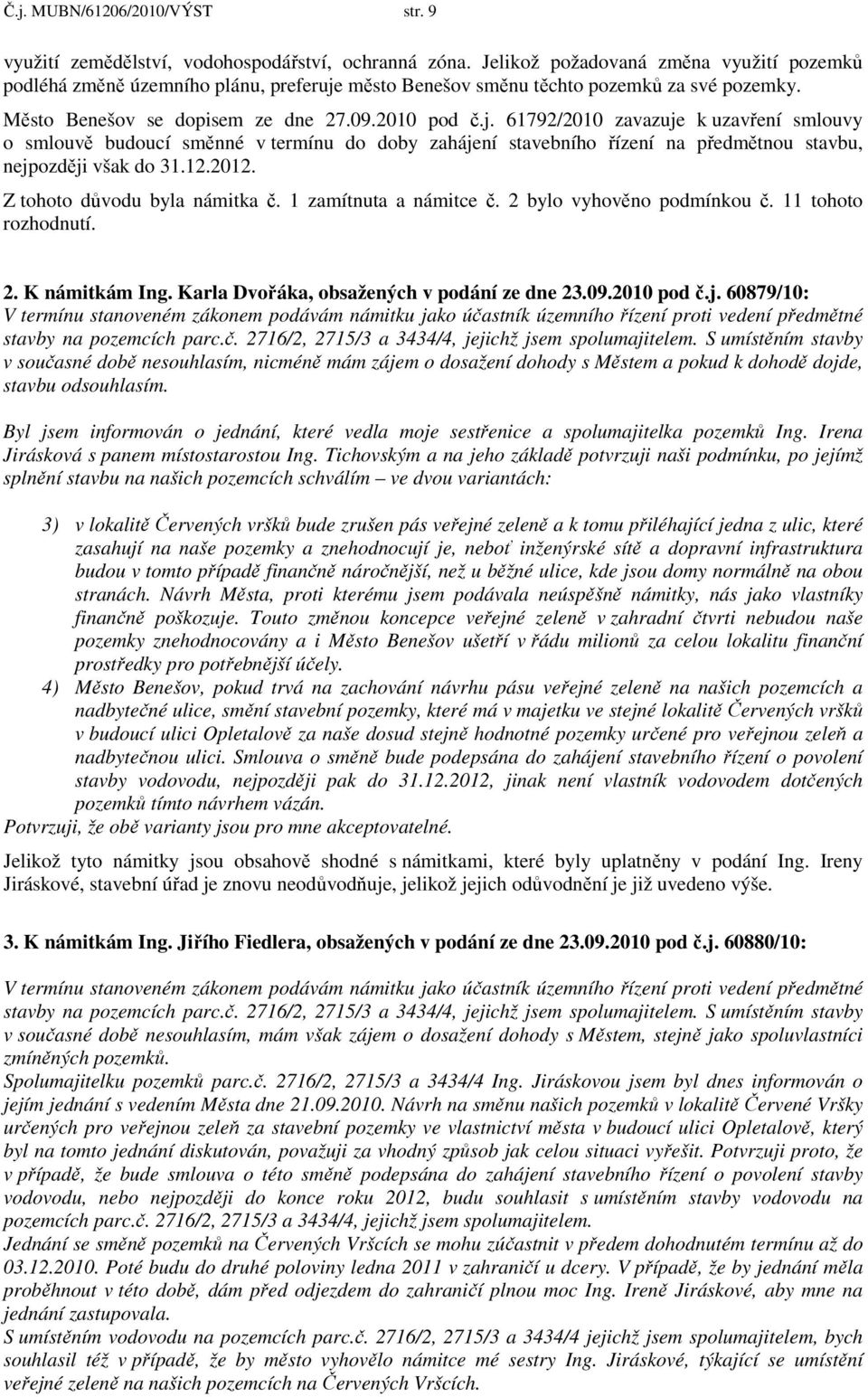

9 Č.j. MUBN/61206/2010/VÝST str. 9 využití zemědělství, vodohospodářství, ochranná zóna. Jelikož požadovaná změna využití pozemků podléhá změně územního plánu, preferuje město Benešov směnu těchto pozemků za své pozemky. Město Benešov se dopisem ze dne pod č.j /2010 zavazuje k uzavření smlouvy o smlouvě budoucí směnné v termínu do doby zahájení stavebního řízení na předmětnou stavbu, nejpozději však do Z tohoto důvodu byla námitka č. 1 zamítnuta a námitce č. 2 bylo vyhověno podmínkou č. 11 tohoto rozhodnutí. 2. K námitkám Ing. Karla Dvořáka, obsažených v podání ze dne pod č.j /10: V termínu stanoveném zákonem podávám námitku jako účastník územního řízení proti vedení předmětné stavby na pozemcích parc.č. 2716/2, 2715/3 a 3434/4, jejichž jsem spolumajitelem. S umístěním stavby v současné době nesouhlasím, nicméně mám zájem o dosažení dohody s Městem a pokud k dohodě dojde, stavbu odsouhlasím. Byl jsem informován o jednání, které vedla moje sestřenice a spolumajitelka pozemků Ing. Irena Jirásková s panem místostarostou Ing. Tichovským a na jeho základě potvrzuji naši podmínku, po jejímž splnění stavbu na našich pozemcích schválím ve dvou variantách: 3) v lokalitě Červených vršků bude zrušen pás veřejné zeleně a k tomu přiléhající jedna z ulic, které zasahují na naše pozemky a znehodnocují je, neboť inženýrské sítě a dopravní infrastruktura budou v tomto případě finančně náročnější, než u běžné ulice, kde jsou domy normálně na obou stranách. Návrh Města, proti kterému jsem podávala neúspěšně námitky, nás jako vlastníky finančně poškozuje. Touto změnou koncepce veřejné zeleně v zahradní čtvrti nebudou naše pozemky znehodnocovány a i Město Benešov ušetří v řádu milionů za celou lokalitu finanční prostředky pro potřebnější účely. 4) Město Benešov, pokud trvá na zachování návrhu pásu veřejné zeleně na našich pozemcích a nadbytečné ulice, smění stavební pozemky, které má v majetku ve stejné lokalitě Červených vršků v budoucí ulici Opletalově za naše dosud stejně hodnotné pozemky určené pro veřejnou zeleň a nadbytečnou ulici. Smlouva o směně bude podepsána do zahájení stavebního řízení o povolení stavby vodovodu, nejpozději pak do , jinak není vlastník vodovodem dotčených pozemků tímto návrhem vázán. Potvrzuji, že obě varianty jsou pro mne akceptovatelné. Jelikož tyto námitky jsou obsahově shodné s námitkami, které byly uplatněny v podání Ing. Ireny Jiráskové, stavební úřad je znovu neodůvodňuje, jelikož jejich odůvodnění je již uvedeno výše. 3. K námitkám Ing. Jiřího Fiedlera, obsažených v podání ze dne pod č.j /10: V termínu stanoveném zákonem podávám námitku jako účastník územního řízení proti vedení předmětné stavby na pozemcích parc.č. 2716/2, 2715/3 a 3434/4, jejichž jsem spolumajitelem. S umístěním stavby v současné době nesouhlasím, mám však zájem o dosažení dohody s Městem, stejně jako spoluvlastníci zmíněných pozemků. Spolumajitelku pozemků parc.č. 2716/2, 2715/3 a 3434/4 Ing. Jiráskovou jsem byl dnes informován o jejím jednání s vedením Města dne Návrh na směnu našich pozemků v lokalitě Červené Vršky určených pro veřejnou zeleň za stavební pozemky ve vlastnictví města v budoucí ulici Opletalově, který byl na tomto jednání diskutován, považuji za vhodný způsob jak celou situaci vyřešit. Potvrzuji proto, že v případě, že bude smlouva o této směně podepsána do zahájení stavebního řízení o povolení stavby vodovodu, nebo nejpozději do konce roku 2012, budu souhlasit s umístěním stavby vodovodu na pozemcích parc.č. 2716/2, 2715/3 a 3434/4, jejichž jsem spolumajitelem. Jednání se směně pozemků na Červených Vršcích se mohu zúčastnit v předem dohodnutém termínu až do Poté budu do druhé poloviny ledna 2011 v zahraničí u dcery. V případě, že by jednání měla proběhnout v této době, dám před odjezdem do zahraničí plnou moc Ing. Ireně Jiráskové, aby mne na jednání zastupovala. S umístěním vodovodu na pozemcích parc.č. 2716/2, 2715/3 a 3434/4 jejichž jsem spolumajitelem, bych souhlasil též v případě, že by město vyhovělo námitce mé sestry Ing. Jiráskové, týkající se umístění veřejné zeleně na našich pozemcích na Červených Vršcích.

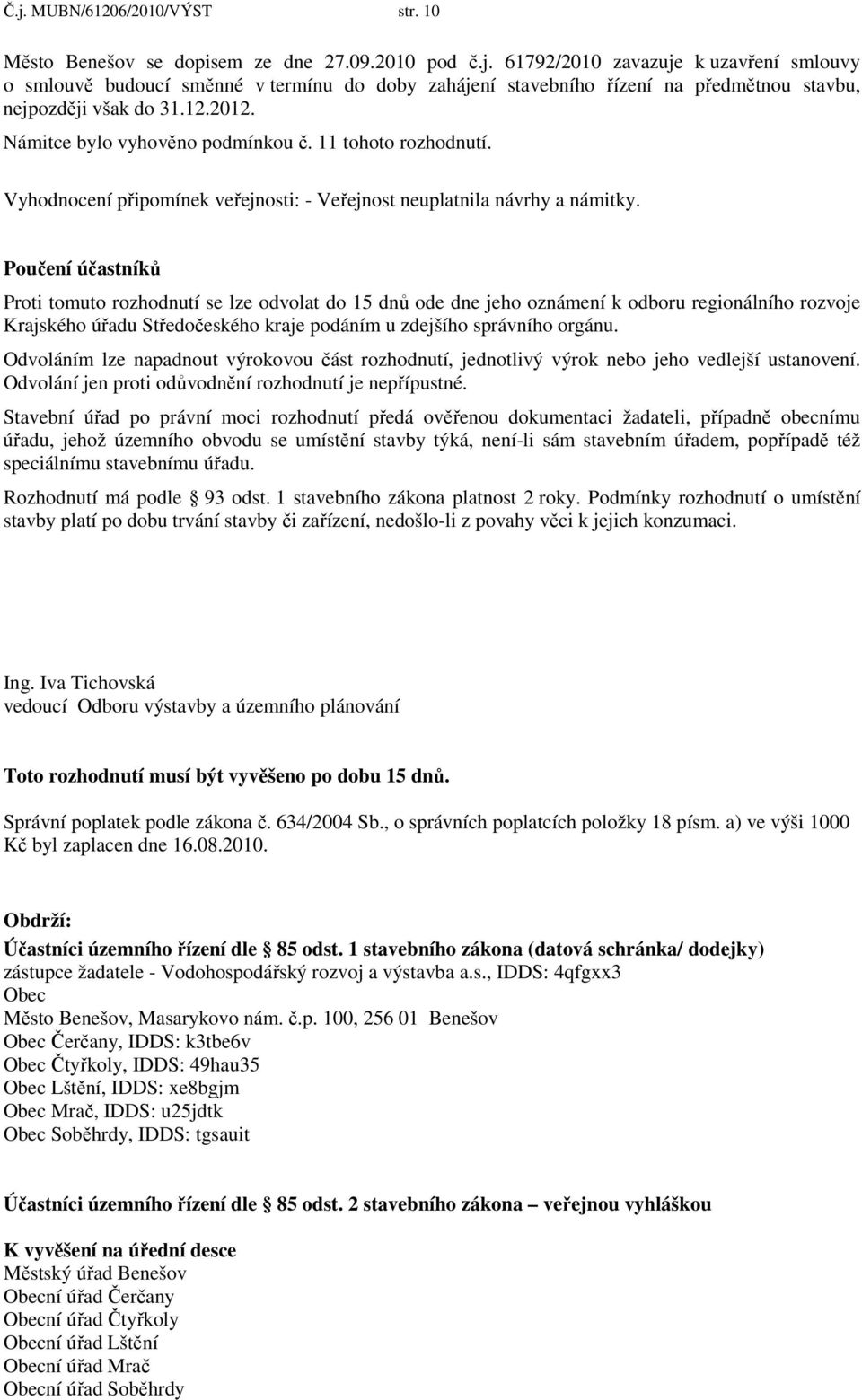

10 Č.j. MUBN/61206/2010/VÝST str. 10 Město Benešov se dopisem ze dne pod č.j /2010 zavazuje k uzavření smlouvy o smlouvě budoucí směnné v termínu do doby zahájení stavebního řízení na předmětnou stavbu, nejpozději však do Námitce bylo vyhověno podmínkou č. 11 tohoto rozhodnutí. Vyhodnocení připomínek veřejnosti: - Veřejnost neuplatnila návrhy a námitky. Poučení účastníků Proti tomuto rozhodnutí se lze odvolat do 15 dnů ode dne jeho oznámení k odboru regionálního rozvoje Krajského úřadu Středočeského kraje podáním u zdejšího správního orgánu. Odvoláním lze napadnout výrokovou část rozhodnutí, jednotlivý výrok nebo jeho vedlejší ustanovení. Odvolání jen proti odůvodnění rozhodnutí je nepřípustné. Stavební úřad po právní moci rozhodnutí předá ověřenou dokumentaci žadateli, případně obecnímu úřadu, jehož územního obvodu se umístění stavby týká, není-li sám stavebním úřadem, popřípadě též speciálnímu stavebnímu úřadu. Rozhodnutí má podle 93 odst. 1 stavebního zákona platnost 2 roky. Podmínky rozhodnutí o umístění stavby platí po dobu trvání stavby či zařízení, nedošlo-li z povahy věci k jejich konzumaci. Ing. Iva Tichovská vedoucí Odboru výstavby a územního plánování Toto rozhodnutí musí být vyvěšeno po dobu 15 dnů. Správní poplatek podle zákona č. 634/2004 Sb., o správních poplatcích položky 18 písm. a) ve výši 1000 Kč byl zaplacen dne Obdrží: Účastníci územního řízení dle 85 odst. 1 stavebního zákona (datová schránka/ dodejky) zástupce žadatele - Vodohospodářský rozvoj a výstavba a.s., IDDS: 4qfgxx3 Obec Město Benešov, Masarykovo nám. č.p. 100, Benešov Obec Čerčany, IDDS: k3tbe6v Obec Čtyřkoly, IDDS: 49hau35 Obec Lštění, IDDS: xe8bgjm Obec Mrač, IDDS: u25jdtk Obec Soběhrdy, IDDS: tgsauit Účastníci územního řízení dle 85 odst. 2 stavebního zákona veřejnou vyhláškou K vyvěšení na úřední desce Městský úřad Benešov Obecní úřad Čerčany Obecní úřad Čtyřkoly Obecní úřad Lštění Obecní úřad Mrač Obecní úřad Soběhrdy

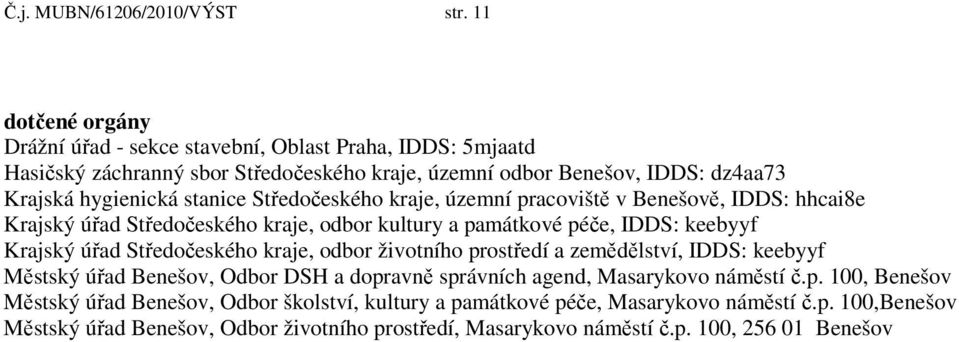

11 Č.j. MUBN/61206/2010/VÝST str. 11 dotčené orgány Drážní úřad - sekce stavební, Oblast Praha, IDDS: 5mjaatd Hasičský záchranný sbor Středočeského kraje, územní odbor Benešov, IDDS: dz4aa73 Krajská hygienická stanice Středočeského kraje, územní pracoviště v Benešově, IDDS: hhcai8e Krajský úřad Středočeského kraje, odbor kultury a památkové péče, IDDS: keebyyf Krajský úřad Středočeského kraje, odbor životního prostředí a zemědělství, IDDS: keebyyf Městský úřad Benešov, Odbor DSH a dopravně správních agend, Masarykovo náměstí č.p. 100, Benešov Městský úřad Benešov, Odbor školství, kultury a památkové péče, Masarykovo náměstí č.p. 100,Benešov Městský úřad Benešov, Odbor životního prostředí, Masarykovo náměstí č.p. 100, Benešov
