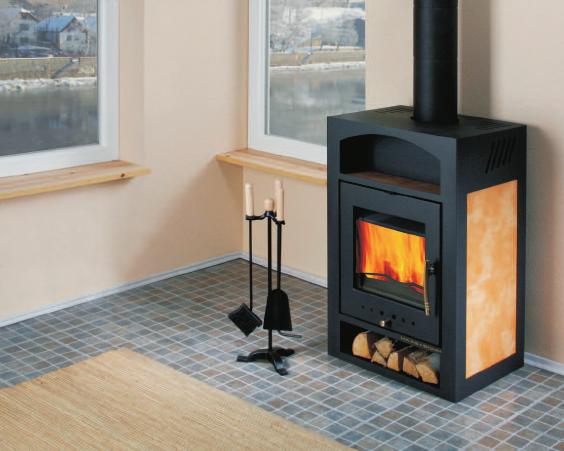

a. TECHNICKÁ DOKUMENTACE Adria mini II

Transkript

1 a TECHNICKÁ DOKUMENTACE Adria mini II

2 Technický list pro krbová kamna Adria mini II Vhodné palivo: Pro používání vhodného paliva nahlédnìte do kapitoly 2.2 Palivo ve Všeobecném návodu k obsluze. Správný provoz: Pro správné a bezpeèné zacházení s krbovými kamny nahlédnìte do kapitol: 2. Popis spalovacího procesu a 5. Návod k obsluze ve Všeobecném návodu k obsluze. Šamotová vyzdívka Èíslo šamotu Rozmìr Èíslo zboží 1 30x220x x61x x64x x250x TECHNICKÝ POPIS : Poz. Název Èíslo zboží Poz. Název Èíslo zboží 1 Tìleso kamen - 16 Clona - pevná - 2 Dvíøka topeništì/èerná Clona - volná/èerná Dvíøka topeništì/antracit Clona - volná/antracit Pícka - 18 Záslepka kouøovodu/èerná Zásobník pro palivo - 18 Záslepka kouøovodu/antracit Hrdlo kouøovodu/èerná Obklad pícky - levý/béžový Hrdlo kouøovodu/antracit Obklad pícky - levý/šedý Popelník Obklad pícky - pravý/béžový Zábrana/èerná Obklad pícky - pravý/šedý Zábrana/antracit Obklad/béžový Litinový rošt/èerná Obklad/šedý Litinový rošt/antracit Vylamovací záslepka - 9 Pákový uzávìr dvíøek topeništì/zlatý Záslepka krytu/èerná Pákový uzávìr dvíøek topeništì/chrom Záslepka krytu/antracit Žáruvzdorné sklo a Samoøezný šroub M4,2x16 (2 ks) Regulátor primárního vzduchu/zlatý b Samoøezný šroub M4,2x16 (8 ks) Regulátor primárního vzduchu/chrom c Matice M8 (4 ks) Regulátor sekundárního vzduchu/èerná Tìsnící šòùra tìlesa 10 mm (1930 mm) Regulátor sekundárního vzduchu/antracit Tìsnící šòùra skla 10 mm (1300 mm) Pøívod sekundárního vzduchu - Tìsnící šòùra kouøovodu 10x4 mm (600 mm) Pøívod terciálního vzduchu - Tìsnící šòùra držákù skla 8x2 mm (580 mm) Zadní kryt/èerná Zadní kryt/antracit

3 TECHNICKÉ INFORMACE POKYNY PRO OVLÁDÁNÍ REŽIMU SPALOVÁNÍ: Výkon topidla Výkon topidla Výkon topidla Výkon topidla Palivo 100% 33% 100% 33% 100% 33% 100% 33% Množství paliva Primární vzduch Sekundární vzduch Terciální vzduch Døevìná polena 2,4 kg/h 0,8 kg/h uzavøen uzavøen otevøen 75% otevøen 30% neregulovatelný Ekobrikety 2,3 kg/h 0,8 kg/h uzavøen uzavøen otevøen 70% otevøen 30% neregulovatelný Uhelné brikety 1,7 kg/h 0,6 kg/h otevøen 100% otevøen 100% otevøen 50% otevøen 10% neregulovatelný TECHNICKÁ DATA: Døevo Ekobrikety Uhelné brikety Dosažený tepelný výkon (100%) 8,2 kw 8,1 kw 7,7 kw Výška 890 mm Jmenovitý tepelný výkon 8 kw 8 kw 7,5 kw Šíøka 546 mm Snížený tepelný výkon (33%) 2,7 kw 2,7 kw 2,5 kw Hloubka 414 mm Maximální dávka paliva pro pøiložení 2,4 kg/hod 2,3 kg/hod 1,7 kg/hod Prùmìr kouøovodu 150 mm Prùm. teplota spalin za hrdl. kouøovodu 408,5 C 407,9 C 396,7 C Hmotnost 95 kg Hmotnostní prùtok suchých spalin 7,3 g/s 7,3 g/s 9,9 g/s Minimální tah komína v hrdle kouøovodu 12 Pa Energetická úèinnost 78,1 % 78,2 % 69,5 % Vytápìcí schopnost (støední tepelné ztráty) pøi 8,2 kw cca. 148 m 3 Prùmìrná koncentrace CO 2 9,7 % 9,7 % 6,9 % Rozsah výkonù 2,5 8,2 kw Koncentrace CO ve spalinách pøi 13% O 2 0,07 % 0,07 % 0,22 % Zkoušeno dle ÈSN EN :2002 ROZMÌROVÉ SCHEMA KRBOVÝCH KAMEN S INSTALACÍ KOLENA ODTAHU SPALIN A TRUBKY Ø150/250 DODÁVANÝCH JAKO ZVLÁŠTNÍ PØÍSLUŠENSTVÍ

4 SCHÉMA PRO ZMÌNU VÝVODU KOUØOVODU (ZADNÍ VÝVOD, VRCHNÍ VÝVOD) proøíznout mùstky c tìsnící šnùra kouøovodu 15 b 23 b a souè?st dod?vky

5 a TECHNICKÁ DOKUMENTÁCIA Adria mini II

6 Technický list pre krbové kachle Adria mini II Vhodné palivo: Pre používanie vhodného paliva nahliadnite do kapitoly 2.2 Palivo vo Všeobecnom návode na obsluhu. Správna prevádzka: Pre správne a bezpeèné zaobchádzanie s krbovými kach¾ami nahliadnite do kapitol 2 a 5 vo Všeobecnom návode na obsluhu. Èíslo tvarovky Rozmer Èíslo tovaru 1 30x220x x61x x64x x250x Šamotová výmurovka TECHNICKÝ POPIS : Poz. Názov Èíslo tovaru Poz. Názov Èíslo tovaru 1 Teleso kachlí - 16 Clona - pevná - 2 Dvierka kúreniska/èierná Clona - vo¾ná/èierná Dvierka kúreniska/antracit Clona - vo¾ná/antracit Piecka - 18 Záslepka dymovodu/èierná Zásobník pre palivo - 18 Záslepka dymovodu/antracit Hrdlo dymovodu/èierná Obklad piecky - ¾avý/béžový Hrdlo dymovodu/antracit Obklad piecky - ¾avý/šedý Popolník Obklad piecky - pravý/béžový Zábrana/èierná Obklad piecky - pravý/šedý Zábrana/antracit Obklad/béžový Liatinový rošt/èierná Obklad/šedý Liatinový rošt/antracit Vylamovacia záslepka - 9 Pákový uzáver dvierok kúreniska/zlatý Záslepka krytu/èierná Pákový uzáver dvierok kúreniska/chróm Záslepka krytu/antracit Žiaruvzdorné sklo a Samorezná skrutka M4,2x16 (2 ks) Regulátor primárneho vzduchu/zlatý b Samorezná skrutka M4,2x16 (8 ks) Regulátor primárneho vzduchu/chróm c Matica M8 (4 ks) Regulátor sekundárneho vzduchu/èierná Tesniaca šnúra telesa 10 mm (1930 mm) Regulátor sekundárneho vzduchu/antracit Tesniaca šnúra skla 10 mm (1300 mm) Prívod sekundárneho vzduchu - Tesniaca šnúra dymovodu 10x4 mm (600 mm) Prívod terciálneho vzduchu - Tesniaca šnúra držiakov skla 8x2 (580 mm) Kryt zadný/èierná Kryt zadný/antracit

7 TECHNICKÉ INFORMÁCIE POKYNY PRE OVLÁDÁNIE REŽIMU SPA¼OVANIA: Výkon vykurovacieho telesa Palivo 100% 33% 100% 33% 100% 33% 100% 33% Množstvo paliva Primárny vzduch Sekundárny vzduch Terciálny vzduch Drevené polena 2,4 kg/h 0,8 kg/h zatvorený zatvorený otvorený 75% otvorený 30% neregulovate¾ný Ekobrikety 2,3 kg/h 0,8 kg/h zatvorený zatvorený otvorený 70% otvorený 30% neregulovate¾ný Uholné brikety 1,7 kg/h 0,6 kg/h otvorený 100% otvorený 100% otvorený 50% otvorený 10% neregulovate¾ný TECHNICKÉ ÚDAJE: Drevo Ekobrikety Uholné brikety Dosiahnute¾ný tepelný výkon (100%) 8,2 kw 8,1 kw 7,7 kw Výška 890 mm Menovitý tepelný výkon 8 kw 8 kw 7,5 kw Šírka 546 mm Znížený tepelný výkon (33%) 2,7 kw 2,7 kw 2,5 kw Håbka 414 mm Maximálna dávka paliva pre priloženie 2,4 kg/hod 2,3 kg/hod 1,7 kg/hod Priemer dymovodu 150 mm Priem. teplota spalin za hrdl. dymovodu 408,5 C 407,9 C 396,7 C Hmotnos 95 kg Hmotnostní prietok suchých spalín 7,3 g/s 7,3 g/s 9,9 g/s Minimálny ah komína v hrdle dymovodu 12 Pa Energetická úèinnos 78,1 % 78,2 % 69,5 % Vykur. schopnos (stredné tepelné straty) pri 8,2 kw cca. 148 m 3 Priemerná koncentrácia CO 2 9,7 % 9,7 % 6,9 % Výkonový rozsah 2,5 8,2 kw Koncentrácia CO vo spalinách pri 13% O 2 0,07 % 0,07 % 0,22 % Skúšané pod¾a ÈSN EN :2002 ROZMEROVÁ SCHÉMA KRBOVÝCH KACHLÍ S INŠTALÁCIOU KOLENÁ OD AHU SPALÍN A RÚRY Ø150/250 DODÁVANÉHO AKO ZVLÁŠTNE PRÍSLUŠENSTVO

8 SCHÉMA PRE ZMENU VÝVODU DYMOVODU (ZADNÝ VÝVOD, VRCHNÝ VÝVOD) prereza mostíky c tesniaca šnúra dymovodu 15 b 23 b a súèas dodávky
