1 1 = H KJ 9 Technické specifikace Modul up 19 db a Modul up compact splňují požadavky normy EN (EN 651 a EN ISO 10582) Modul up Compact Modul up 19dB Celková tloušťka EN-ISO ,00 mm 3,45 mm Tloušťka nášlapné vrstvy EN-ISO ,70 mm 0,67 mm Komerční použití EN-ISO Třída 34 Třída 34 Průmyslové použití EN-ISO Třída 43 Třída 42 Šířka role EN-ISO m 2 m, Délka role EN-ISO m 25 m. Celková hmotnost EN-ISO g/m g/m 2 2 Rozměrová stálost EN-ISO < 0,10 % < 0,10 % s Kročejová neprůzvučnost EN ISO ΔL = 4 db ΔL = 19 db r w w Hluková redukce v prostoru NF S L < 75 db, Třída B L < 65 db, Třída A n,e,w, n,e,w, q 3 Absorpce hluku EN ISO 354 / EN ISO a = ± 0,05 w Zbytkový otlak EN-ISO ,02 mm 0,08 mm Odolnost vůči nožičkám nábytku EN 424 (ISO 16581) splňuje splňuje Odolnost vůči otěru EN třída T třída T t Odolnost vůči kolečkům ISO 4918 / EN 425 ano ano g Barevná stálost ISO 105-B > Odolnost vůči skvrnám EN ISO Dobrá Dobrá Ošetření povrchu OVERCLEAN XL OVERCLEAN XL Protikluznost DIN R9 R9 [ Elektrostatický náboj EN ISO série < 20 μg/m 3 < 20 μg/m 3 REACH (Evropské nařízení) 1907/2006/CE splňuje (1) splňuje (1) Modul up splňuje požadavky normy EN R T Reakce na oheň EN B fl -s1(2) C fl -s1 Z (3) Protikluznost EN DS - µ 0.30 DS - µ 0.30 Elektrostatický náboj EN kv 2 kv L e Tepelná vodivost EN ,25 W/(m.K), vhodné pro podlahové topení 0,25 W/(m.K), vhodné pro podlahové topení & (1) Výrobky neobsahují látky, které jsou na kandidátském seznamu zveřejněným agenturou ECHA (látky SVHC vzbuzující velmi velké obavy) prohlášeny v souladu s nařízením REACH. (2) Platí pro nehořlavé substráty: A2 fl -s1 A1 fl (3) Platí pro všechny substráty: dřevo, nehořlavé A2 fl -s1 oo A1 fl, * TVOC: Celkové množství organických těkavých látek Všechny prodejní organizace Forbo Flooring Systems po celém světě mají certifikovaný systém řízení jakosti podle normy ISO Všechny výrobní závody Forbo Flooring Systems mají certifikovaný systém environmentálního managementu v souladu s normou ISO Posuzování životního cyklu (LCA) produktů Forbo Flooring Systems je popsáno v jednotlivých prohlášeních Environmental Product Declarations (EPD), které lze nalézt na našich webových stránkách. ISO 9001 Akustická a kompaktní podlahová krytina- pokládka bez lepení / Najdete nás na: Česká a Slovenská Republika Forbo s.r.o. Novodvorská Praha 4 Tel.: Fax: info@forbo.cz 25 bm x 2 m

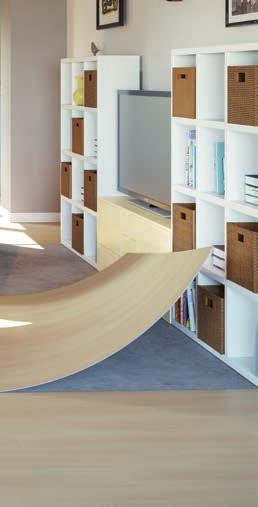

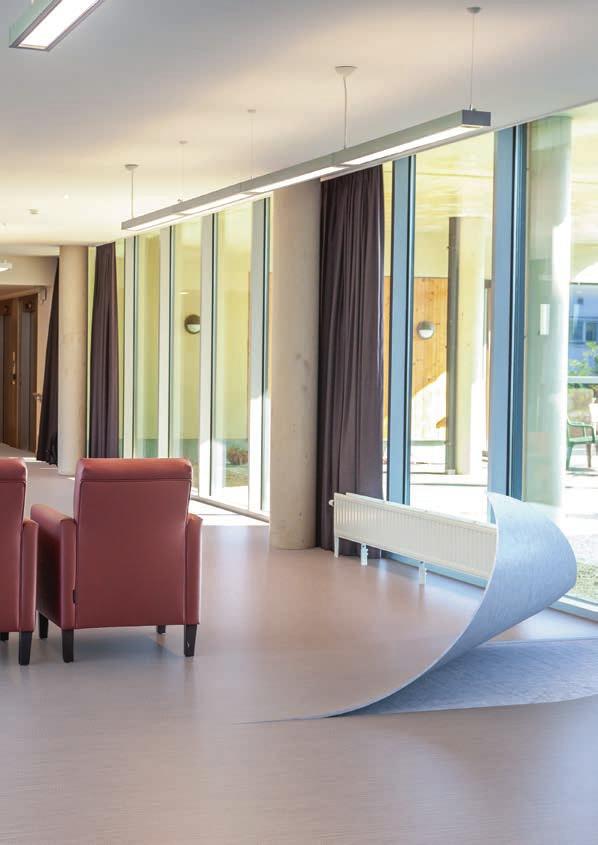

2 MODUL UP : INOVATIVNÍ KONCEPT PODLAH, KTERÝ SE BUDE POUŽÍVAT V BUDOUCNU Nová kolekce vinylu v rolích Modul up společnosti Forbo je určená pro pokládku bez lepení a představuje průlomové řešení. Krytina je vhodná jak pro novostavby, tak i pro renovace v zdravotnických zařízeních, školách, kancelářích i obytných budovách. Kolekce vinylu Modul up v rolích představuje technologickou inovaci a řešení podlahové krytiny pro pokládku na volno, kdy není vyžadováno použití žádného lepidla. Jako takové snižuje množství materiálu a energie použité pro instalaci a zajišťuje, že výrobek může být snadno a bezpečně vyměněn po ukončení své životnosti. Při použití materiálu Modul up také nemusíte řešit obvyklá omezení spojená s použitím lepidla, jako je příprava, schnutí a emise VOC. Produkt Modul up je určen pro výzvy, se kterými se bude potýkat trh podlahovin v budoucnu a to funkcí produktů a průmyslovou ekologií. Řada Modul up nabízí paletu 20 barev čítající dekory od překrásných přírodních dubových dřevin s realistickým embosováním k elegantním kamenným a betonovým efektům spolu s jasnějšími barevnými variantami, které jsou ideální pro segment školství. Mezi vinyly pro pokládku bez lepení Modul up přínáší bezkonkurenční volbu designu. Všechny dekory jsou k dispozici v akustických i kompaktních verzích. Rychlá a snadná instalace produktu Modul up (včetně jeho odstranění) činí kolekci flexibilní volbou, jak pro renovace, tak i pro novostavby, a nabízí konkurenční výhodu všem zúčastněným stranám. Modul up je vysoce odolná akustická a kompaktní podlahová krytina, která nabízí snadnou instalaci pro kladeče a trvalou funkčnost pro konečného uživatele l 43C80483 oak scandinave Vzhledem k tomu, že se nepoužívá žádné lepidlo, podlaha je připravena k užívání ihned po její instalaci, nedochází k žádným prostojům nebo zdržení při zasychání. Materiál Modul up lze po uplynutí jeho životnosti snadno odstranit a připravit k recyklaci, což je hodnotné vzhledem k celému životnímu cyklu výrobku l 43C80473 natural 3

3 75 cm 16,7cm embosování dřeva pásy pokládat ve stejném směru l 43C80232 rustik oak amazonie rustik oak l yellowstone 19dB Compact NCS S 4502-Y C80212 LRV 34% rustik oak l yosemite 19dB Compact NCS S 4010-Y30R C80213 LRV 30% oak l natural 19dB Compact NCS S 4005-Y20R C80473 LRV 32% oak l polar 19dB Compact NCS S 3502-Y C80421 LRV 33% rustik oak l amazonie 19dB Compact NCS S 6005-Y20R C80232 LRV 24% rustik oak l cévennes 19dB Compact NCS S 4020-Y30R C80233 LRV 34% oak l scandinave 19dB Compact NCS S 4020-Y20R C80483 LRV 29% oak l silver 19dB Compact NCS S 5502-Y C80472 LRV 25% 4 5

4 pásy pokládat protisměrně cement l clay 19dB Compact NCS S 3005-Y20R C30573 LRV 41% cement l chalk 19dB Compact NCS S 2502-Y C30570 LRV 49% l 43C30121 linea light grey l 433C0572 cement medium grey l 43C30761 concrete steel cement l medium grey 19dB Compact NCS S 5005-N C30572 LRV 25% terra l dove 19dB Compact NCS S 3500-N C30001 LRV 41% terra l lead 19dB Compact NCS S 4502-G C30012 LRV 27% resin l cobalt 19dB Compact NCS S 3560-R80B C30767 LRV 9% resin l kiwi 19dB Compact NCS S 2070-G60Y C30778 LRV 33% resin l saffron 19dB Compact NCS S 2070-Y10R C30756 LRV 40% linea l sand 19dB Compact NCS S 5010-Y10R C30113 LRV 28% linea l light grey 19dB Compact NCS S 4005-Y20R C30121 LRV 35% concrete l silver 19dB Compact NCS S 4500-N C30771 LRV 28% concrete l steel 19dB Compact NCS S 7000-N C30761 LRV 16% 6 7

5 MODUL UP, INOVATIVNÍ KRYTINA V PÁSECH BEZ POUŽITÍ LEPIDLA PODLAHY MODUL UP BEZ POUŽITÍ LEPIDLA, VÝHODY NA PRVNÍ POHLED Dostupné v akustické verzi 19 db pro zátěžové prostory s komfortem pro nohy a redukcí hluku Ideální pro společné prostory víceúčelového bydlení, školních budov, domovů pro seniory, kanceláří a veřejných budov. Konstrukce dvojitého stabilizačního systému Instalace bez lepidla Vynikající rozměrová stálost Vhodné do vysoce zátěžových prostorů PODLAHY MODUL UP BEZ POUŽITÍ LEPIDLA SNIŽUJÍ NÁKLADY NA INSTALACI INSTALACE KRYTINY MODUL UP JE RYCHLEJŠÍ NEŽ POKLÁDKA BĚŽNÉ PODLAHY K LEPENÍ Kročejový útlum 19 db Vysoce funkční pěnový podklad NOVÁ BUDOVA Povrchová úprava Overclean XL Zajišťuje snadnou údržbu produktu po celou dobu jeho životnosti Odolná vůči skvrnám MATERIÁL MODUL UP JE SNADNO INSTALOVATELNÝ, BEZPROBLÉMOVÝ VINYL V ROLÍCH Také dostupné v kompaktní verzi pro vysoce zátěžové provozy Kompaktní verze produktu Modul up je ideální pro zdravotnická zařízení, pečovatelské domy, školní zařízení a veřejné budovy, kde je vedle vysokého provozu součástí také občasné používání nábytku na kolečkách. Konstrukce dvojitého stabilizačního systému Instalace bez lepidla Vynikající rozměrová stálost Vhodné do vysoce zátěžových prostorů s odolností vůči kolečkům Materiál Modul up je schopen odolat všem typům opotřebení díky systému «pokládky na volno a zvýšené odolnosti vůči zbytkovému otlaku. Nabízí bezkonkurenční výběr barvy a designu mezi vinyly instalovanými bez použití lepidla Jelikož není zapotřebí lepidel, podlaha je připravena k použití bezprostředně po pokládce. Dostupné v kompaktní a akustické verzi Kompaktní rozměrově stálá rubová vrstva Velmi nízká hodnota zbytkového otlaku Vhodné pro provoz zařízení na kolečkách RENOVACE Povrchová úprava Overclean XL Zajišťuje snadnou údržbu produktu po celou dobu své životnosti Odolnost vůči skvrnám RYCHLÁ VARIANTA PRO PŘÍPADNOU VÝMĚNU V mnoha případech renovací materiál Modul up před instalací nevyžaduje žádnou konkrétní přípravu podkladu, což šetří čas a náklady OKAMŽITÉ ODSTRANĚNÍ STARÉ PODLAHOVÉ KRYTINY MODUL UP. BEZ POUŽITÍ LEPIDLA ZNAMENÁ, ŽE PODLAHA MŮŽE BÝT RECYKLOVÁNA, ABYCHOM ZABRÁNILI VYHOZENÍ NA SKLÁDKU. 8 9

6 RYCHLÉ A NÍZKONÁKLADOVÉ ŘEŠENÍ PODLAHOVÉ KRYTINY MODUL UP, TECHNOLOGIE NABÍZEJÍCÍ MIMOŘÁDNÉ ÚROVNĚ FUNKČNOSTI NOVOSTAVBY Méně času potřebného k instalaci** Snížení nákladů na údržbu a servis** Stejná cena dodávky i pokládky jako u podlah k lepení (počáteční montáž) RENOVACE Instalace v době, kdy jsou prostory používány bez jakéhokoliv narušení (hluk, prach, zápach lepidla atd.) Připraveno k použití bezprostředně po instalaci Možnost zakrytí starých podlahových dílců (keramických obkladů, kompaktních vinylů apod.) včetně azbestu* SKVĚLÁ ROZMĚROVÁ STÁLOST Test rozměrové stálosti dle normy EN-ISO Smršťování (lepená instalace) 0.40 % Standardní požadavek Roztažnost 0.40 % ZAMĚŘENÍ SE NA PŘÍTOMNOST DÍKY PŘEDVÍDÁNÍ BUDOUCNOSTI Na vinyl Modul up pro pokládku bez lepení je poskytnuta plná záruka, když je instalován v souladu s pokyny pro montáž společnosti Forbo. Nicméně na konci jeho dlouhé a užitečné životnosti může při výměně podobně přinést výrazné úspory jak času, tak i peněz. Smršťování (volná pokládka) od 0 do 0.05% Modul up Roztažnost od 0 do 0.05% 9,0 VÝZNAMNÉ SNÍŽENÍ ČASU PRO INSTALACI** 9,0 OMEZENÍ PROSTOJŮ** A ODOLNOST VŮČI EXTRÉMNÍMU ZATÍŽENÍ Čas ve dnech 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 Bez lepení Lepení PŮVODNÍ INSTALACE Čas ve dnech 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 Bez lepení Lepení PRVNÍ RENOVACE Odstranění stávající podlahové krytiny Kontrola / příprava podkladu Schnutí Rozvržení Instalace podlahové krytiny Pochozí doba Vítězné řešení od prvního dne s výraznými úsporami při budoucích výměnách krytiny Výsledky odolnosti vůči zbytkovému otlaku nožiček nábytku EN 424 (ISO 16581) 115 KG Specifický test Forbo 115 kg MODUL UP GLUE-DOWN VINYL FLOOR COVERINGS Náklady v % Náklady v % 0 0 Bez lepení Lepení Bez lepení Lepení Instalace podlahové krytiny Kontrola / příprava podkladu Odstranění stávající podlahové krytiny Dodání Skoro totožná cenová úspora při dodání i pokládce v případě výměny 32 KG Evropský standardní test 32 kg LEPENÉ VINYLOVÉ PODLAHOVÉ KRYTINY MODUL UP Bez poškození povrchu Poškozený povrch Ohyby PŮVODNÍ INSTALACE PRVNÍ RENOVACE ** pro více informací, prosím, navštivte webové stránky * v souladu s platnými právními předpisy 10 11

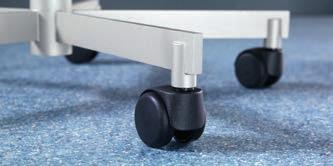

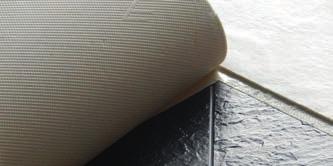

7 SKRÝVÁ CHYBY V PODKLADU MODUL UP: VŠE CO POTŘEBUJETE PRO PERFEKTNÍ INSTALACI Pro stažení návodu k instalaci prosím navštivte Požadované nástroje a příslušenství: Test odolnosti vůči kolečkovým židlím v souladu s normou EN 425/ISO 4918 Jsou požadovány standardní nástroje k instalaci a lepicí páska Modul up, č. 792 SKLADOVÁNÍ A ŘEZÁNÍ Modul up 19dB a Modul up Compact jsou schopné vydržet více než cyklů kolečkové židle, tj. dvojnásobek standardního požadavku, aniž by byla podkladová vrstva narušena. A JE PERFEKTNĚ VODĚODOLNÝ Stěna 100% vinylová rubová vrstva 12 Role musí být skladovány ve svislé poloze nejméně 24 hodin před instalací ve větrané místnosti, chráněné před vlhkostí a při teplotě ne nižší než 18 C. Uřízněte požadované části den před instalací, aby se mohla podlaha vyrovnat. 1 Zameťte nebo vysajte podklad. V případě nového podkladu použijte penetraci. 5 Odstraňujte ochrannou fólii (odolnou proti roztržení), a zároveň dávejte krytinu co nejblíže k sobě, přičemž nechte okraje, aby se přitiskly k pásce. 2 Na podkladu si označte pozici pásů krytiny Modul up. Aplikujte lepicí pásku Modul up, protikluznou stranou dolů, podél označených spojů a podél prahů dveří. 6 Po dokončení jednoduše zatlačte na spoj, abyste zlepšili přilnavost mezi podlahovou krytinou a lepicí páskou Modul up. 3 Páska musí být umístěna na spoji tak, aby oba pásy překrývala. Položte podlahovou krytinu do místnosti tak, aby pokrývala celý povrch a lehce vyčnívala na stěny (+10 cm). 7 Ve vysoce zátěžových prostorech je vždy vyžadováno svařování za tepla. 4 Ořízněte okraje, ale vyvarujte se tomu, aby nebyly pásy příliš blízko u stěn (ponechte mezeru 1 mm). Pro estetičtější vzhled mohou být spoje překryty soklovými lištami. Zvedněte podlahovou krytinu, která začíná u soklu, a odlepte ochrannou fólii lepicí pásky Modul up. Spoj svařený za tepla Obvodové těsnění nebo obvodové lišty Pro více informací ohledně instalace, prosím, navštivte 13

8 SEZNAMTE SE S NAŠIMI DODATEČNÝMI INSTALAČNÍMI A DOKONČOVACÍMI PRODUKTY Pro všechny instrukce k instalaci, čištění a údržbě, prosím, navštivte Jednostranná lepicí páska Modul up Lepicí páska Modul up je součástí kolekce Modul up pro pokládku bez lepení. Abyste využili všech výhod, co pokládka bez lepení nabízí, společnost Forbo doporučuje používat lepicí pásku Modul up. PVC svařovací šňůra VSTUPNÍ ČISTICÍ ZÓNY Nečistota, kterou chodci vnáší do budov, ovlivňuje kvalitu prostorů recepcí, a může poškodit vnitřní podlahové krytiny. Instalace efektivního vstupního čisticího systému chrání vaše podlahové krytiny a ušetří až 65% nákladů na čištění. CORAL : Textilní čisticí zóny Tyto rohože snižují náklady na čištění až o 65% a prodlužují životnost podlahových krytin v interiéru. Odpovídající svařovací šňůry existují pro všechny barvy v kolekci Modul up. Pro více informací, prosím, navštivte NUWAY : Pevné vstupní systémy Nuway zabraňují vniknutí nečistot a vlhkosti. Vhodné jsou pro velmi zátěžové prostory s intenzivním provozem přes vstup resin saffron 14 15
